Подключение магнитолы пионер: Подключение магнитолы Пионер по цветам проводов, схема и видео инструкция

настройка автомагнитолы под колонки, инструкция по применению на русском языке, как выключить, распиновка

Автоматическая настройка радиостанций ФМ-диапазона

В основном меню магнитолы находим пункт «BSM». Жмем на него, тем самым запуская автоматическое сканирование приемником радиоэфира. В зависимости от мощности исходящего сигнала магнитола выстроит найденные станции в порядке его ослабевания. По окончании сканирования приемник автоматически запомнит данные и перейдет в режим воспроизведения начиная с первого номера списка.

Ручной поиск радиостанций. Направляя кнопку BAND влево или вправо, удерживайте ее до обнаружения приемником нужной радиостанции. Если найденная программа вас не устраивает по качеству приема сигнала или другим причинам, продолжайте поиск по той же схеме. Отыскав интересующую вас станцию радиовещания, зафиксируйте ее в памяти автоприемника путем одновременного нажатия кнопок BAND и номерного обозначения каналов (1, 2, 3 и так далее).

Небольшие рекомендации по настройке звукового оборудования

Для настройки параметров сабвуфера, басовых, низкочастотных звуков лучше всего использовать композиции с записью живых (не электронных) инструментов. Зная их натуральное звучание, вам с помощью настроек будет легче добиться от оборудования автомобиля наиболее близкого к оригиналу звука. Идеально подходящими для настроек любой частоты являются звуки органной музыки. Самый глубокий бас выдает японский большой барабан Тайко. Установка намного более мощных сабвуферов и усилителей, чем штатное заводское оборудование, сегодня является очень модным увлечением среди автолюбителей молодого поколения.

Используемые источники:

• https://autotuning.expert/magnitola/shema-podklyucheniya-pioner-mvh-150ub.html
• https://omagnitolah.ru/podklyuchenie/shema-pioneer-mvh-150ub.html
• https://1avtozvuk.ru/podkluchenie/nastroit-magnitolu-v-avtomobile

Сабвуфер

Как настроить магнитолу Пионер под сабвуфер? Настройка параметров производится по следующей схеме:

• Входим в раздел меню «Эквалайзер» и выбираем пункт «Пользовательские установки», все параметры которого приводим к нулю.
• Далее выбираем «Микшер», «Баланс» и проверяем подключение и звучание штатных динамиков в автомашине. Включаем каждый из 4 динамиков поочередно и слушаем их звучание.
• Затем выставляем значения срезов для динамиков и сабвуфера. Для фронтальных динамиков это 12 дБ на частоте 50 Гц. Для тыловых также 12 дБ при частоте 63 Гц.

• В разделе «Положение прослушивания», выбираем «Кресло водителя».
• В пункте меню «Уровень АС» для ближе расположенных левых динамиков, выставляем значение в 1-2 Дб. Чуть большее значение для динамиков правой части салона авто.
• Включаем автомагнитолу и по своему усмотрению регулируем баланс звука между фронтальным и тыловым звуковым оборудованием.
• После нахождения оптимального уровня звучания переходим в раздел «Сабвуфер» и меняем временные корректировки на постоянное значения сабвуфера.

Автомагнитола pioneer mhv 150 ub обзор

Пионер автомагнитола инструкция

Передняя панель – съемная. За ней ничего нет. На самой панели располагаются:

• элементы управления в виде кнопок регулятора громкости;
• монохромный дисплей;
• USB-разъем, который находится под заглушкой;
• разъем для подключения внешнего аудиоустройства.

Примечание. Подсветка кнопок – красная, а дисплея и USB-разъема – белая.

Работа радио

Распиновка автомагнитолы pioneer

Есть три диапазона FM частот и один диапазон частот AM. На каждый из диапазонов можно записать до 6 радиостанций в память. Радио поддерживает поиск станций по жанрам. Они переключаются кнопками предустановки:

• DISP меняет информацию, которая будет отображаться на дисплее.
• Поиск радиостанций происходит при помощи кнопок ВЛЕВО и ВПРАВО, как в пошаговом режиме, так и в режиме сканирования.

Руководство по эксплуатации автомагнитолы pioneer

Если зайти в функциональное меню настроек радио автомагнитолы пионер, то здесь можно увидеть возможность запоминания радиостанций, которые имеют наиболее мощный сигнал. В радио есть такие основные функции:

• возможность принимать только региональные радиостанции;
• возможность принимать только местные радиостанции;
• прием дорожных сводок;
• функция альтернативного поиска частоты;
• функция приема новостей.

Также есть возможность переключения между ручным и автоматическим поиском.

Работа проигрывателя на примере флэшки

Воспроизведение начинается с того же момента, на котором оно было прервано. Здесь есть файл-менеджер, отображающий структуру папок и файлов. Выполнение различных операций происходит при помощи кнопок:

• DISP опять же меняет информацию, отображающуюся на дисплее.
• Переключение между треками происходит при помощи стрелок ВЛЕВО и ВПРАВО. Их удержание активирует перемотку.
• Стрелки вверх и вниз (находятся над кнопками 1 и 2 соответственно) позволяют переключаться между соседними папками.
• Кнопка 3 активирует функцию, которая улучшает воспроизведение плохо сжатых файлов.
• Кнопка 4 выступает в роли паузы.
• Кнопка 5 позволяет включать или выключать воспроизведение композиций вразброс.
• Кнопка 6 настраивает режим повторения.

Задняя панель

Штекер автомагнитолы пионер

На задней панели располагается разъем для подключения кабеля питания, съемный предохранитель на 10 А, гнездо для подключения радио антенны, четыре линейных выхода, разъем для подключения проводного пульта. В комплекте помимо стандартной однодиновой шахты и декоративной рамки есть еще и футляр для хранения съемной панели, инструкция на нескольких языках, кабель питания со стандартным ИСО разъемом и демонтажные ключи.

Настройка проигрывателя Пионер

На вопрос, как настроить магнитолу Пионер в машине, и есть ли разница в коррекции между моделями DEH и MVH, отвечаем. Процесс настройки автомобильного проигрывателя бренда Pioneer может провести практически любой автолюбитель, обладающий даже самыми минимальными знаниями и навыками обращения с техникой такого формата.

После правильного подключения устройства к аудиосистеме автомобиля необходимо настроить магнитолу Пионер DEH, так как при ее выпуске с завода все определяющие значения, как правило, приведены в начальное (нулевое) положение. Пользователь самостоятельно подбирает и устанавливает настройки по своему вкусу. Регулировка начинается с вызова на дисплей магнитолы основного меню устройства с подробным делением на подразделы. Обращаем ваше внимание на то, что у различных видов и моделей проигрывателей отдельные опции и функции могут отличаться друг от друга. А в некоторых случаях и вовсе отсутствовать.

Но перед тем как объяснить, как хорошо настроить магнитолу Пионер, скажем несколько слов об определении неверно установленных значений настроек магнитолы. Это:

• хрипящие динамики;
• доминирующее звучание одной из колонок;
• преобладание (забивание) звуков определенной частоты над другими;
• отсутствие эффекта стереофонии и так далее.

Настройка радиоприемника автопроигрывателя Пионер DEH, MVH-150ub

Как ни странно, это действие часто вызывает сложности у автолюбителей, судя по обращениям за помощью на различных интернет-форумах автомобильной тематики. При том что подробная инструкция производителя устройства находится в его эксплуатационной книжке. Приводим описание настроек магнитолы Пионер в двух вариантах.

Ремонт магнитолы

Самой частой неисправностью автомагнитолы является сбой при воспроизведении диска или флэшки. Причиной данной неполадки является неисправность СD-механизма либо гнезда, в которое вставляется флэш-карта. Для ее устранения следует:

• Снять магнитолу.
• Разобрать ее.
• Заменить старый CD-механизм новым.

Примечание: если достаточно, чтобы устройство считывало информацию только с дисков, то на этом этапе можно закончить ремонт. Но можно заменить и гнездо флэшки, однако данный процесс лучше проводить в автосервисе.

Не все действия по ремонту автомагнитолы можно произвести своими руками. Однако установить ее у себя дома можно. Для этого стоит пересмотреть фото и видео на данную тему. Возможно, наша инструкция также придется кстати. При этом цена установки прибора у себя дома не является слишком высокой. В автосервисе пришлось бы заплатить гораздо больше.

Инструкция по эксплуатации

Инструкция для 150UB включает в себя несколько главных пунктов, которые нужно рассмотреть в первую очередь. При покупке любой модели магнитолы Пионер нужно проверить наличие руководства на русском языке. В противном случае могут возникнуть проблемы с переводом некоторых слов, что не позволит полностью изучить инструкцию по применению.

Как включить и выключить магнитолу

Существует 2 способа включения магнитолы Pioneer MVH-150UB. Выбор одного из них зависит от способа подключения устройства к источнику питания.

Возможные варианты:

1. Напрямую к батарее. В этом случае владелец автомобиля должен нажать клавишу Src-off. После этого останется только выбрать наиболее подходящий режим работы из нескольких стандартных вариантов.
2. Через замок зажигания. Такой способ включения требует поворота ключа и перевода тумблера в нужное положение, соответствующее желаемому режиму работы.

Перед тем как выключить магнитолу, необходимо настроить соответствующую клавишу. Для этого нужно выполнить 3 действия.

Порядок операций:

1. В меню устройства выбирают пункт System и отключают функцию PW Save.
2. После этого нажимают кнопку Src-off.
3. Зажимают клавишу Display и ожидают отключения индикаторов.

Все перечисленные действия нужно делать при первой настройке магнитолы или после отключения устройства от источника питания. Второе и все последующие выключения выполняют при помощи кнопки Src-off.

Как настроить

Настройка магнитолы Pioneer MVH предусматривает выбор основных параметров (язык, время, шаг сетки). Для этого 2 раза нажимают клавишу громкости и вызывают меню устройства, а затем устанавливают нужные значения. После этого начинают регулировку оборудования под колонки. Делают это так:

1. Регулируют баланс между задними и передними колонками.
2. Выбирают соотношение громкости.
3. Настраивают эквалайзер или выбирают один из предложенных вариантов.
4. Меняют тонкомпенсацию.
5. Включают усиление низких частот.

Автомагнитола Pioneer MVH считается одним из самых универсальных устройств. Ее можно устанавливать на автомобили различных марок и настраивать согласно своим потребностям. При правильном монтаже и эксплуатации прибор будет долго и качественно работать.

Установка магнитолы

Установка автомагнитолы на автомобиль

Для подключения магнитолы в домашних условиях понадобятся:

Примечание: подойдет любой блок, который сможет отдать 15-20 А.Магнитола потребляет немного энергии, поэтому этого полностью хватит для раскрытия ее потенциала.

• Штекеры

Подключение автомагнитолы Pioneer (Пионер) своими руками: схема, настройка и распиновка разъема » Авто центр ру

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

[ Скрыть]

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

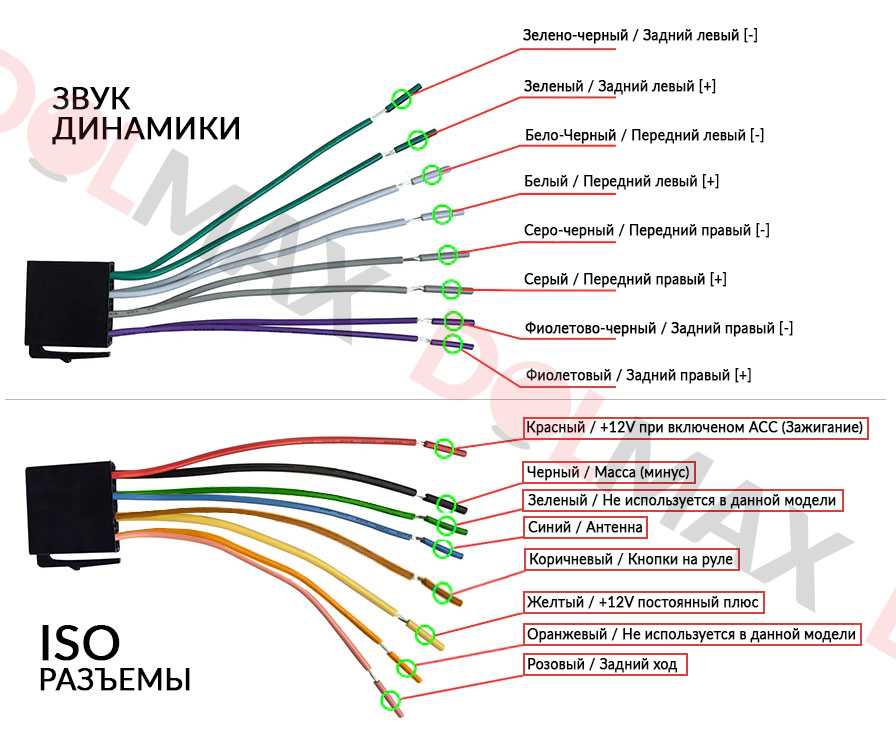

Подробная распиновка разъема:

1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
4. Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
5. Серый. Соединяется с положительным контактом динамика — переднего правого.
6. Черно-серый — минусовой контакт правого переднего динамика.
7. Белый — плюс переднего левого динамика.
8. Черно-белый — минусовой контакт этой же колонки.
9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

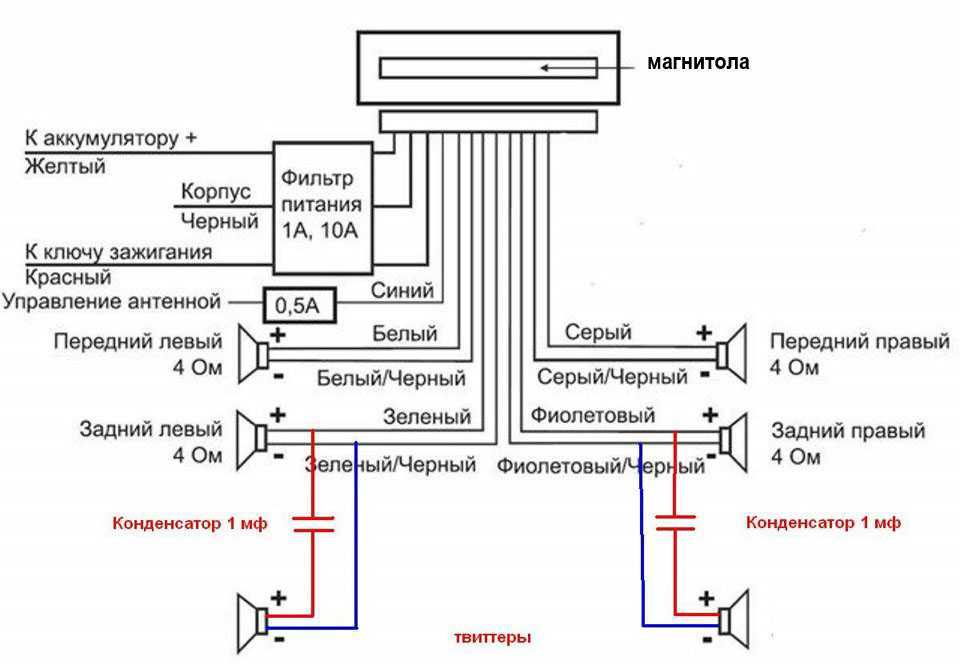

1. Схема соединения магнитолы с усилком

2. Маркировка контактов на штекере

3. Обозначение контактов на разъеме

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

1. SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
2. SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
3. HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).
