Как подключить ЖК-дисплей 1602 к Arduino. Какие компоненты необходимы для подключения. Как правильно подключить все провода. Как написать программу для вывода информации на экран. Какие преимущества дает использование ЖК-дисплея в проектах Arduino.
Что такое ЖК-дисплей 1602 и зачем его подключать к Arduino
ЖК-дисплей 1602 — это компактный жидкокристаллический экран, который позволяет выводить текстовую информацию в 2 строки по 16 символов. Подключение такого дисплея к Arduino открывает широкие возможности для создания различных проектов:
- Вывод показаний датчиков в удобном для чтения виде
- Создание простых пользовательских интерфейсов
- Отображение статусной информации о работе устройства
- Вывод меню настроек и параметров
- Отладка программ путем вывода промежуточных значений
ЖК-дисплей 1602 имеет ряд преимуществ по сравнению с обычным последовательным монитором:
- Информация отображается непосредственно на устройстве, без подключения к компьютеру
- Низкое энергопотребление
- Хорошая читаемость даже при ярком освещении
- Компактные размеры
- Невысокая стоимость
Необходимые компоненты для подключения ЖК-дисплея 1602 к Arduino
Для подключения ЖК-дисплея 1602 к Arduino вам потребуются следующие компоненты:
- Плата Arduino (Uno, Nano, Mega и др.)
- ЖК-дисплей 1602
- Потенциометр на 10 кОм для регулировки контрастности
- Макетная плата
- Соединительные провода
- Резистор 220 Ом (опционально, для подсветки)
Убедитесь, что у вас есть все необходимые компоненты, прежде чем приступать к подключению. Это поможет избежать проблем в процессе сборки.

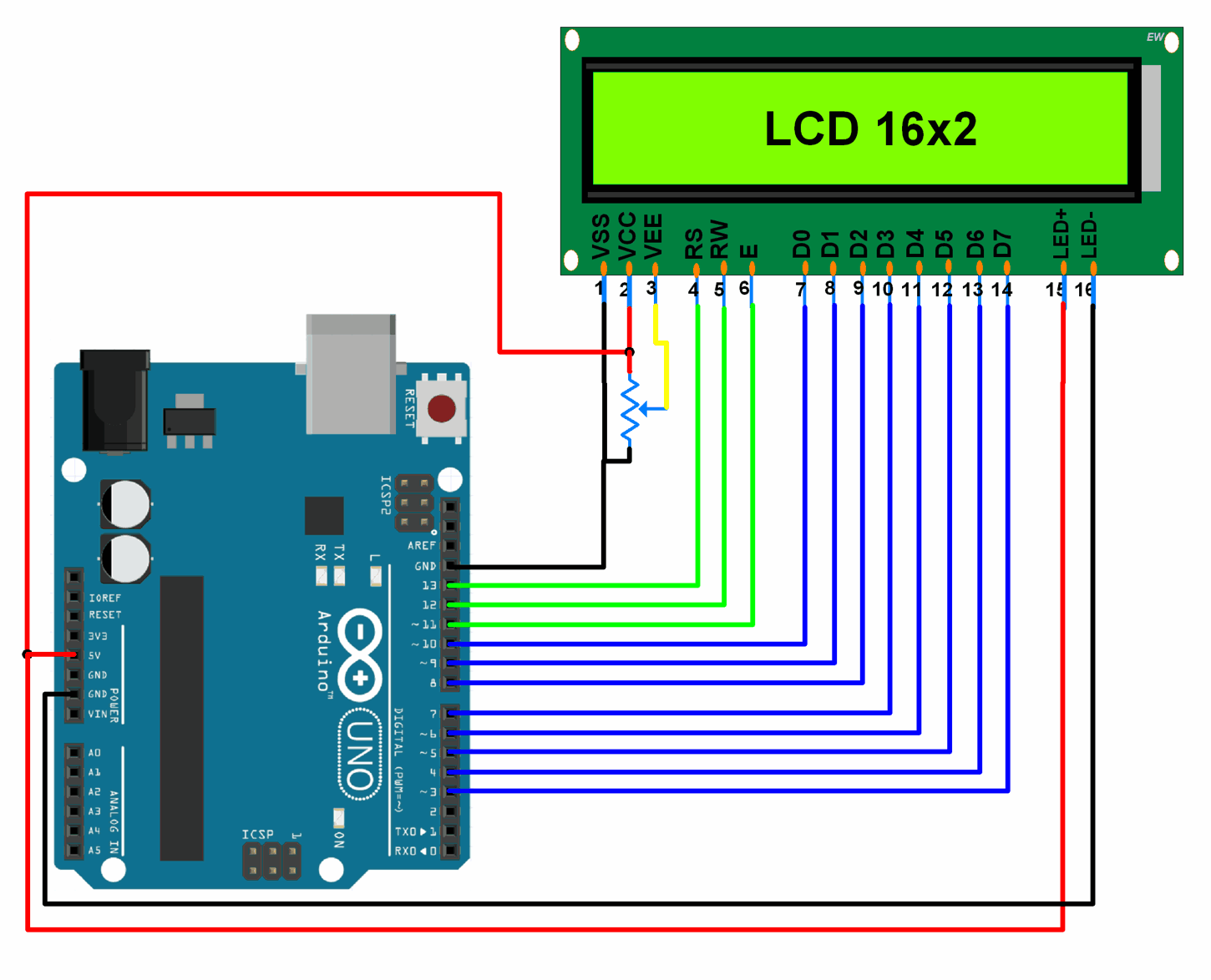

Схема подключения ЖК-дисплея 1602 к Arduino
Подключение ЖК-дисплея 1602 к Arduino осуществляется по следующей схеме:
- VSS (GND) -> GND Arduino
- VDD (+5V) -> 5V Arduino
- V0 (Контрастность) -> Средний вывод потенциометра
- RS -> Цифровой пин 12 Arduino
- RW -> GND Arduino
- E -> Цифровой пин 11 Arduino
- D4 -> Цифровой пин 5 Arduino
- D5 -> Цифровой пин 4 Arduino
- D6 -> Цифровой пин 3 Arduino
- D7 -> Цифровой пин 2 Arduino
- A (Анод подсветки) -> 5V Arduino через резистор 220 Ом
- K (Катод подсветки) -> GND Arduino
Потенциометр подключается следующим образом: крайние выводы к 5V и GND Arduino, а средний вывод к контакту V0 дисплея.
Пошаговая инструкция по подключению ЖК-дисплея 1602 к Arduino
Следуйте этим шагам для правильного подключения ЖК-дисплея 1602 к Arduino:
- Установите ЖК-дисплей и потенциометр на макетную плату
- Подключите питание: VSS к GND, VDD к 5V
- Соедините средний вывод потенциометра с контактом V0 дисплея
- Подключите управляющие сигналы: RS к пину 12, E к пину 11
- Соедините линии данных: D4-D7 к пинам 5-2 соответственно
- Подключите подсветку через резистор 220 Ом
- Проверьте все соединения на отсутствие замыканий
После выполнения этих шагов ваш ЖК-дисплей будет правильно подключен к Arduino и готов к работе.
Программирование Arduino для работы с ЖК-дисплеем 1602
Для управления ЖК-дисплеем 1602 с помощью Arduino используется библиотека LiquidCrystal. Вот простой пример кода, который выводит на экран текст «Hello, World!»:
«`cpp #includeЭтот код инициализирует объект lcd, настраивает дисплей на 16 столбцов и 2 строки, а затем выводит текст «Hello, World!» в первую строку дисплея.
Советы по оптимизации работы с ЖК-дисплеем 1602
Чтобы улучшить работу с ЖК-дисплеем 1602 в ваших проектах Arduino, воспользуйтесь следующими советами:
- Используйте функцию lcd.clear() перед выводом новой информации, чтобы очистить экран
- Для экономии энергии отключайте подсветку, когда она не нужна
- Используйте функцию lcd.setCursor(column, row) для позиционирования текста
- Создавайте пользовательские символы с помощью функции lcd.createChar()
- Обновляйте информацию на экране только при необходимости, чтобы уменьшить мерцание
Следуя этим советам, вы сможете эффективно использовать ЖК-дисплей 1602 в ваших проектах Arduino.
Возможные проблемы при подключении ЖК-дисплея 1602 и их решения
При подключении ЖК-дисплея 1602 к Arduino могут возникнуть следующие проблемы:
- Дисплей не включается: проверьте правильность подключения питания
- Нечеткое изображение: отрегулируйте контрастность с помощью потенциометра
- Неправильные символы на экране: убедитесь в корректности подключения линий данных
- Не работает подсветка: проверьте подключение анода и катода подсветки
- Программа не компилируется: убедитесь, что библиотека LiquidCrystal установлена
Если вы столкнулись с какой-либо из этих проблем, попробуйте применить соответствующее решение. Если проблема сохраняется, проверьте все соединения и код еще раз.
Альтернативные варианты дисплеев для Arduino
Помимо ЖК-дисплея 1602, существуют и другие варианты дисплеев, которые можно использовать с Arduino:
- OLED-дисплеи: более яркие и контрастные, но дороже
- TFT-дисплеи: полноцветные, подходят для графических интерфейсов
- 7-сегментные индикаторы: простые в использовании, подходят для отображения цифр
- Матричные светодиодные дисплеи: гибкие в программировании, подходят для анимации
- E-paper дисплеи: энергоэффективные, хорошо читаемые при солнечном свете
Выбор дисплея зависит от конкретных требований вашего проекта, таких как энергопотребление, размер, цветность и стоимость.
