Подключение переключателя света. Схема подключения проходного выключателя: особенности и пошаговая инструкция

Как правильно подключить проходной выключатель света. Какие виды проходных выключателей бывают. Что нужно учитывать при монтаже проходного выключателя. Какие преимущества дает использование проходных выключателей.

Что такое проходной выключатель и для чего он нужен

Проходной выключатель — это устройство, позволяющее управлять освещением из двух или более мест. Такие выключатели очень удобны в длинных коридорах, на лестничных пролетах, в больших помещениях с несколькими входами. С их помощью можно включить свет в начале коридора, а выключить в конце, или наоборот.

Основные преимущества использования проходных выключателей:

• Повышенное удобство управления освещением
• Экономия электроэнергии за счет возможности выключить свет из любой точки
• Повышение безопасности передвижения по темным участкам
• Возможность создания сложных схем освещения в больших помещениях

Виды и особенности проходных выключателей

Существует несколько основных типов проходных выключателей:

1. Двухклавишные проходные выключатели

Это самый простой и распространенный вариант. Имеют две клавиши и три контакта для подключения. Позволяют управлять освещением с двух мест.

2. Трехклавишные проходные выключатели

Имеют три клавиши и четыре контакта. Дают возможность управлять освещением с трех точек. Удобны для больших помещений.

3. Сенсорные проходные выключатели

Работают от прикосновения. Имеют стильный современный дизайн. Часто оснащаются дополнительными функциями вроде диммирования.

4. Проходные выключатели с дистанционным управлением

Позволяют управлять освещением с помощью пульта. Очень удобны в больших помещениях.

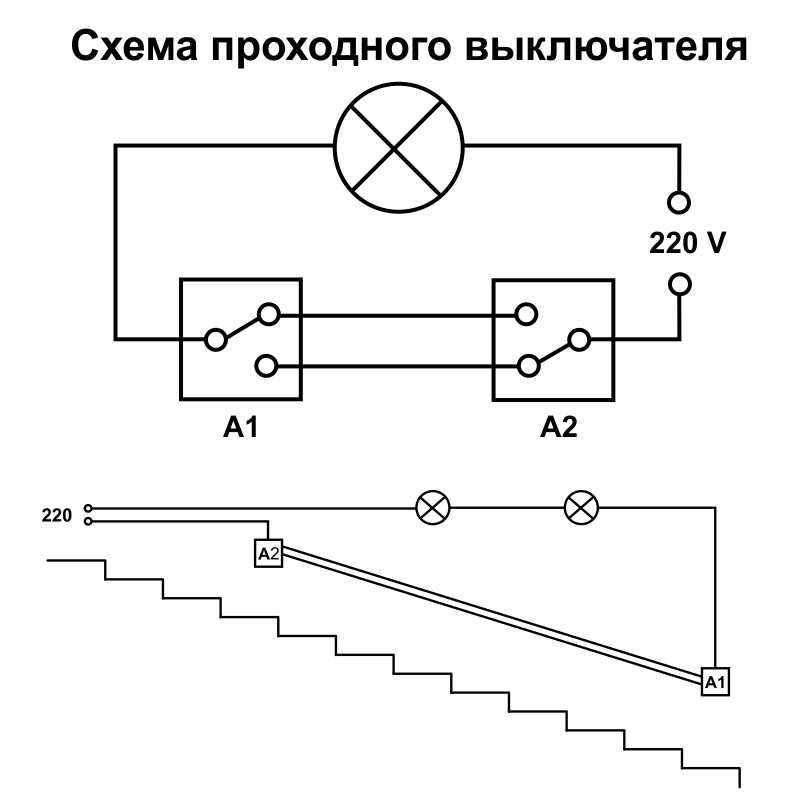

Схема подключения проходного выключателя

Для правильного подключения проходного выключателя необходимо придерживаться определенной схемы:

1. От распределительной коробки к первому выключателю подводится фазный провод.
2. Между двумя выключателями протягиваются два проводника.
3. От второго выключателя к светильнику идет один провод.
4. Нулевой провод подключается напрямую к светильнику.

Важно помнить, что проходные выключатели имеют три контакта — один общий и два для коммутации. Провода между выключателями подключаются к коммутационным контактам.

Пошаговая инструкция по подключению проходного выключателя

Чтобы правильно установить и подключить проходной выключатель, следуйте этой инструкции:

1. Обесточьте электрическую сеть.
2. Снимите старые выключатели, если они были.
3. Определите места установки новых выключателей.
4. Проложите необходимую проводку согласно схеме.
5. Подключите провода к клеммам выключателей.
6. Закрепите выключатели в монтажных коробках.
7. Установите декоративные накладки.
8. Проверьте работу выключателей.

При монтаже обязательно соблюдайте правила электробезопасности и используйте качественные материалы.

Типичные ошибки при подключении проходных выключателей

При самостоятельном монтаже проходных выключателей нередко допускаются ошибки:

• Неправильное определение фазного и нулевого проводов
• Подключение нулевого провода к выключателю вместо светильника
• Ошибки в соединении проводов между выключателями
• Использование проводов недостаточного сечения
• Слабая затяжка клеммных соединений

Чтобы избежать этих ошибок, внимательно изучите схему подключения и при необходимости обратитесь к специалисту.

Преимущества использования проходных выключателей

Установка проходных выключателей дает ряд существенных преимуществ:

• Повышение комфорта при использовании освещения
• Экономия электроэнергии
• Возможность создания сложных сценариев освещения
• Повышение безопасности передвижения в темное время суток
• Удобство для людей с ограниченными возможностями

Все это делает проходные выключатели отличным выбором для многих типов помещений.

Выбор проходного выключателя: на что обратить внимание

При выборе проходного выключателя следует учитывать несколько важных факторов:

• Тип монтажа (накладной или встраиваемый)
• Количество клавиш и точек управления
• Максимальная мощность нагрузки
• Наличие дополнительных функций (подсветка, диммирование)
• Дизайн и цветовое исполнение
• Производитель и качество исполнения

Правильно подобранный выключатель прослужит долго и обеспечит комфортное управление освещением.

Современные технологии в проходных выключателях

Развитие технологий не обошло стороной и проходные выключатели. Сегодня доступны модели с расширенным функционалом:

• Wi-Fi управление со смартфона
• Голосовое управление через умных ассистентов
• Сенсорные панели с multi-touch
• Встроенные датчики движения и освещенности
• Программируемые сценарии работы

Такие «умные» выключатели позволяют создать действительно современную и удобную систему освещения.

Как подключить переключатель света в квартире

В настоящее время все более популярными становятся коммутационные устройства, с помощью которых освещение может включаться и выключаться из разных, наиболее удобных точек. Такие приборы получили название проходных переключателей. Прежде всего, их устанавливают в наиболее неудобном месте, например, в глухих длинных коридорах, на лестничных маршах и других аналогичных точках.

То есть, в самом начале длинного неосвещенного коридора свет можно включить переключателем № 1, а в конце выключить с помощью переключателя № 2. Для того чтобы такая система работала правильно, необходимо знать, как подключить переключатель света в квартире. Эту операцию можно осуществить несколькими основными способами.

Способы подключения переключателей света

Наиболее простым вариантом является использование двух точек подключения. Соответственно, для этой операции необходимо два проходных переключателя. Каждый прибор оборудован тремя контактами и переключателем, работающим в двух положениях. Переключение осуществляется в перекидном режиме, при котором один контакт является общим для двух других. Во время переключений происходит их поочередное замыкание. Таким образом, исключается одновременное замыкание всех трех контактов.

Общая схема подключения, кроме проходных выключателей, состоит из соединительной коробки, проводов и осветительного прибора. В различных схемах могут использоваться двух-, трех- или четырехжильные кабели. От источника питания нулевая жила через соединительную коробку подводится к осветительному прибору. Для подключения фазного провода используется общий контакт любого из выключателей.

Переключающие контакты в каждом выключателе соединяются отдельными проводами, также проходящими через общую коробку. Два общих контакта соединяются отдельным проводом, выступающим в качестве продолжения фазной жилы, прерываемой этими контактами.

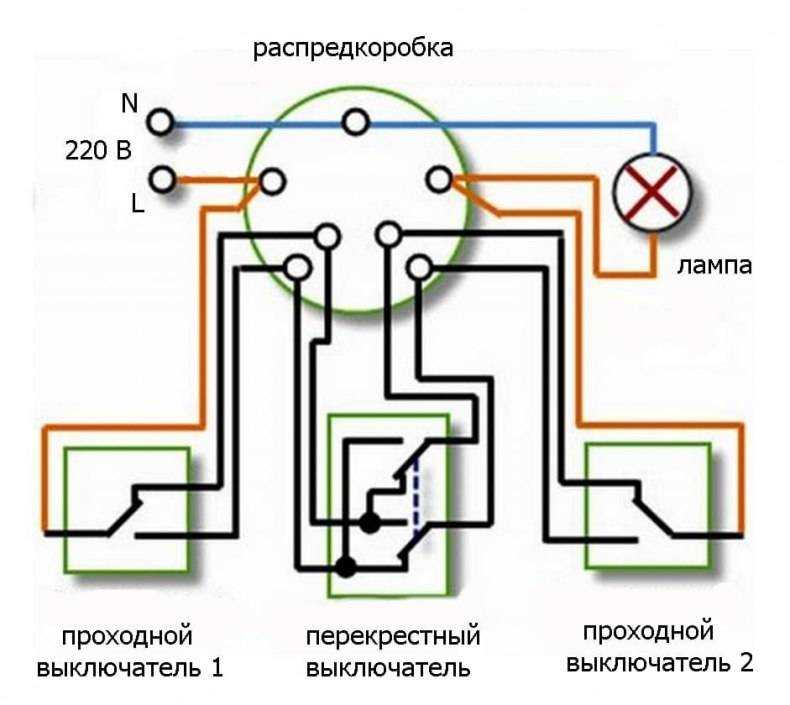

Подключение в трех местах принципиально почти не отличается от двухточечной схемы. Просто у третьего выключателя используется совсем другая конструкция. При нажатии одной клавиши, происходит одновременное перекидывание двух независимых контактов. Подобная схема предполагает использование четырехжильного кабеля. В данном случае не требуются какие-либо дополнительные элементы. Установка точек производится в местах, размеченных заранее, после чего все элементы соединяются между собой по определенной схеме.

Рекомендации по установке

Перед началом электромонтажных работ необходимо обесточить нужный участок. Как правило, для этого используются пакетные автоматы, установленные в электрощите. Убедиться в отключении можно с помощью специального индикаторного щупа или мультиметра, работающего как вольтметр переменного тока.

Места установки каждого переключателя нужно определить и подготовить заранее. В случае необходимости проводится демонтаж старых устройств. В случае внутреннего монтажа, установочные коробки должны быть прочно закреплены внутри стены. Каждый провод, подведенный к месту установки, заранее определяется по своему назначению. Обязательно проводится выделение нулевого и фазного провода и специально отведенных проводов, питающих приборы освещения.

Перед установкой проводится неполная разборка переключателей. Производится снятие передних панелей и клавиш. После этого, определяется назначение каждой клеммы. Схема подключения может быть обозначена на корпусе или в прилагаемой инструкции.

До того, как подключить переключатель света в квартире, нужно составить схему коммутации электрической энергии. Она составляется исходя из применяемых устройств, позволяя сделать управление освещением наиболее оптимальным.

Как правильно подключить выключатель света

Содержание

1. Как правильно подключить выключатель света
2. Как подключить выключатель света
3. Виды одноклавишных выключателей
4. Выключатели света с одной клавишей
5. Подключение выключателя
6. 1. Устройство и принцип работы выключателя в электрической схеме.
7. 2. Подключение одноклавишного выключателя
8. 3. Подключение двухклавишного выключателя

Как правильно подключить выключатель света. Возможность подключения одного и двух кулисных переключателей. Подключение сквозного переключателя.

Как правильно подключить выключатель света

Выключатель света представляет собой довольно простое механическое устройство, с помощью которого регулируется свет. Самостоятельно установить прибор можно: достаточно иметь под рукой необходимый инструмент и необходимые знания в области бытового электромонтажа. Помните о своей безопасности при выполнении работ: всегда отключайте источник питания 220 В перед началом работы с электрическими кабелями.

Также перед началом работ по установке и подключению устройства необходимо подготовить комплект из двух- и трехжильного кабеля, распределительную коробку и изоленту.

Подключение выключателей света с помощью любого количества клавиш. Сейчас никого не удивляют блага цивилизации. Войдя в комнату, мы, не раздумывая, протянем руку, чтобы включить освещение.

Как подключить выключатель света

Чтобы правильно смонтировать коммутирующее устройство, необходимо знать, как собрана принципиальная схема переключателя. Электрик должен разбираться в цветовой кодировке проводов:

• Зелено-желтый всегда заземлен;
• К нулевому проводу подключается синий или голубой цвет;
• Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при установке разводки фазный провод приходит к электрическому выключателю.

Это правило применяется ко всем устройствам: одному, двум, трем и так далее. Для начала нужно разметить места, где будут установлены устройства. Высота установки выключателей для индивидуальных домов не регламентируется.

Высота переключателя выбирается исходя из условий удобства использования. Раньше стандарт предусматривал высоту розеток 500-600 мм, а выключателей 1500-1600 мм.

Сейчас таких ограничений нет, но раньше были негласные законы об установке. Который? — Узнай здесь. После определения места установки место для пластикового ящика подготавливается перфоратором со специальной коронкой.

Пазорезом нарезают канавки для установки проводов. Осталось установить провода и установить приборы, например, однокнопочный выключатель скрытой проводки.

Полезные советы и подробное описание установки однокнопочного выключателя света. Схема подключения и правила электробезопасности при выполнении работ.

Виды одноклавишных выключателей

По способу установки различают два типа таких устройств: внутренние и фактурные. Принцип их действия не отличается и заключается в том, что при нажатии кнопки электрическая цепь замыкается или размыкается.

В основном потолочное изделие используется в помещениях с деревянными стенами. Его главное преимущество — предельная простота монтажа. Такое устройство легко можно использовать как временный выключатель, который устанавливается во избежание масштабных ремонтных работ, чреватых большими финансовыми затратами.

Интегрированная модель, несомненно, выглядит более компактной и эстетичной, чем ее предыдущий аналог. Однако для его установки необходимо предусмотреть скрытую проводку. Такие работы предполагают необходимость обрезки стен для прокладки электропроводки, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совмещать с проведением ремонтных работ в квартире.

Как соединить выключатель света с ключом Я думаю, что любой начинающий электрик знает назначение выключателя света. Обычный один ключевой продукт позволяет обесточить всю группу

Выключатели света с одной клавишей

Важно! Перед проведением любых работ по установке и подключению обязательно отключите напряжение в распределительной коробке, затем с помощью индикаторной отвертки проверьте, поступает ли питание на рабочее место.

Проверка индикаторной отверткой обязательна, так как часто в экранах используются однополюсные автоматы, у которых обрывается только один провод. Если такой автомат был ошибочно установлен в нейтральный провод, после выключения по проводам ток продолжит течь.

Освещение используется в самых разных средах и средах. Используются различные типы источников света. Поэтому существует большое разнообразие типов коммутационных элементов. Одиночный переключатель — это самый простой тип, но как только вы его поймете, вы сможете соединять более сложные элементы.

Если рассматривать выключатель как элемент электрической схемы, то это разомкнутый контакт, имеющий всего два разъема для подключения. Чаще всего это винтовые соединения, то есть подключаемые провода фиксируются саморезами с помощью отвертки. Также могут быть самозатягивающиеся разъемы. Для подключения к ним нужно снять провод с изоляции и полностью вставить в соответствующее отверстие.

По способу установки они делятся на две группы:

Внешний однокнопочный переключатель устанавливается непосредственно на поверхность стены, а внутренний — в подходящей распределительной коробке, расположенной внутри стены.

Как лучше всего установить выключатель света? Однозначного ответа здесь нет, ведь каждый способ установки имеет свои преимущества.

лучше, если все элементы будут установлены внутри стены, так как в этом случае токопроводящие части будут скрыты и защищены от повреждений, что убережет вас от поражения электрическим током. Но для этого необходимо просверлить в стене дорожки для прокладки кабелей, углубления для установки монтажных и распределительных коробок, а затем снова оштукатурить стены.

Все эти работы трудоемки и не нужны в случае наружной установки, когда все элементы крепятся к поверхности стены, а кабели можно спрятать в специальной коробке или защитной гофрированной трубе.

Подробно о том, как подключить выключатель, схемы подключения с пояснениями и описание принципа их работы.

Подключение выключателя

Примечание: в этой статье представлены схемы подключения простых переключателей, если вам нужно организовать управление освещением с двух и более точек, см. Статью: Подключение сквозных и перекрестных переключателей.

1. Устройство и принцип работы выключателя в электрической схеме.

Чтобы разобраться в схеме подключения выключателя, необходимо понять, как он работает, для этого представим простейшую схему подключения лампочки:

А потому, как видно на схеме, чтобы включить лампочку, необходимо подключить к ней два провода — фазный и нулевой, при этом электрический ток будет течь с фазного провода на нулевой провод через вольфрам. В нити колбы ток, проходящий через эту нить, нагревается, что приводит к ее свечению… Эту всю цепь обычно называют электрической цепью.

Что мне делать, чтобы выключить лампочку? Необходимо прервать электрическую цепь, отсоединив от лампочки хотя бы один из подключенных к ней проводов:

В этом случае электрический ток перестанет течь через лампочку и, как следствие, она погаснет. Но отрезать один из проводов каждый раз, когда приходится выключать свет, не очень удобно. Для этого понадобится специальное устройство, которое может по мере необходимости размыкать и замыкать электрическую цепь, это устройство представляет собой выключатель. Это подвижный контакт, который замыкается или размыкается при нажатии кнопки переключателя, замыкая или размыкая электрическую цепь.

На схеме подключения переключатель обозначен следующим образом:

Теперь мы установим переключатель в нашу электрическую схему и посмотрим, как он работает:

В свою очередь лампочка на схеме обозначается следующим образом:

Лампочка подключается к сети через специальное устройство, называемое патроном:

При ввинчивании лампы в патрон контакт 1 (резьба) лампы касается контакта 1 патрона, а контакт 2 лампы, соответственно, касается контакта 2 патрона.

Патрон в свою очередь подключается следующим образом:

Теперь, зная принцип работы лампочки и выключателя, разберем схемы подключения выключателей.

2. Подключение одноклавишного выключателя

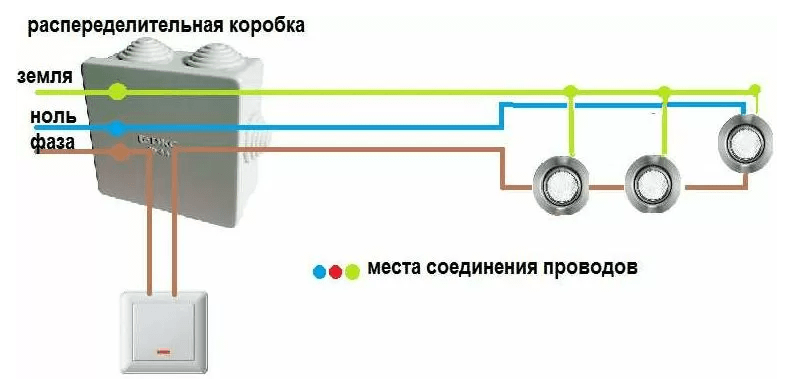

Общая схема подключения однокнопочного переключателя уже описывалась выше, но здесь мы постараемся уделить больше внимания тому, как эта схема выглядит на практике, поэтому помимо принципиальной схемы подключения мы также приведем схему с фото-вставки:

Как видно на схеме, однокнопочный переключатель имеет два контакта для подключения проводов (условно говоря, вход и выход), при этом порядок подключения к ним проводов не важен, фазный провод подключается к одному из контактов, причем один провод одной лампочки подключается ко второй, а нулевой провод подключается непосредственно к лампочке.

3. Подключение двухклавишного выключателя

Устройство и схема подключения двухкнопочного переключателя аналогична однокнопочному переключателю, с той лишь разницей, что он имеет три контакта для подключения кабелей: один вход и два выхода. То есть через подвижные контакты он разделяет силовой провод пополам.

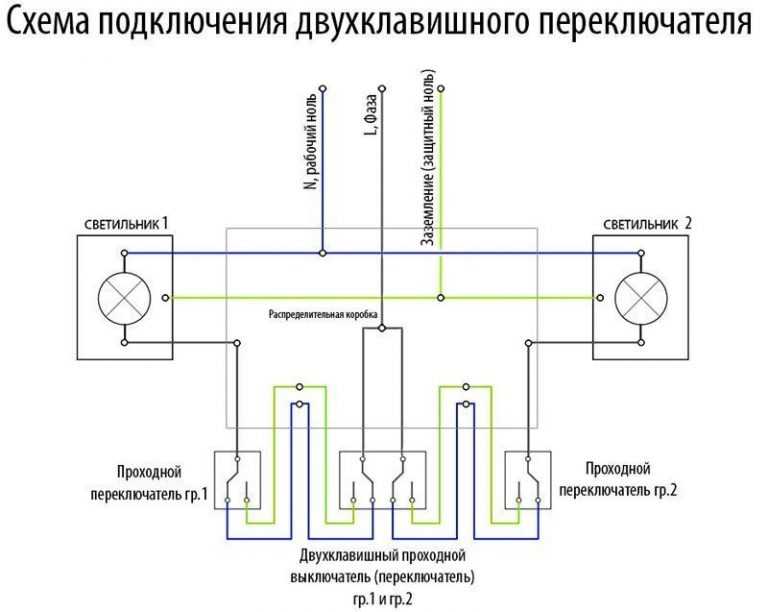

Схема подключения двухкнопочного переключателя выглядит следующим образом:

Как видно из схемы, 3 провода идут к двухкнопочному переключателю, один блок питания (фаза), два других провода идут к лампам так, что первая кнопка переключателя слева включает 2 лампочки (вторая и третий) и вторая кнопка включает лампочку (первая), нулевой провод, как на схеме подключения однокнопочного переключателя, подключается напрямую ко всем лампочкам.

Примечание: Провод питания (фаза) необходимо подключить к первому контакту (входу) переключателя, при этом порядок подключения выходящих из ламп проводов к контактам 2 и 3 переключателя может быть любым.
