Подключение розетки фаркопа евро. Подключение розетки фаркопа: схема, распиновка и пошаговая инструкция

Как правильно подключить розетку фаркопа к автомобилю. Какие бывают типы розеток для фаркопа. Как выполнить распиновку 7-контактной и 13-контактной розетки. Какие инструменты и материалы понадобятся для подключения. Пошаговая инструкция по монтажу розетки фаркопа своими руками.

Виды розеток для подключения фаркопа

Существует два основных типа розеток для подключения электрики прицепа к автомобилю:

• 7-контактная розетка — стандартный вариант для большинства легковых автомобилей
• 13-контактная розетка — используется на европейских и американских автомобилях

7-контактная розетка обеспечивает подключение основных световых приборов прицепа:

• Габаритные огни
• Стоп-сигналы
• Указатели поворота
• Противотуманные фонари
• Фонарь заднего хода

13-контактная розетка дополнительно позволяет подключить:

• Внутреннее освещение прицепа
• Холодильник
• Зарядку аккумулятора прицепа

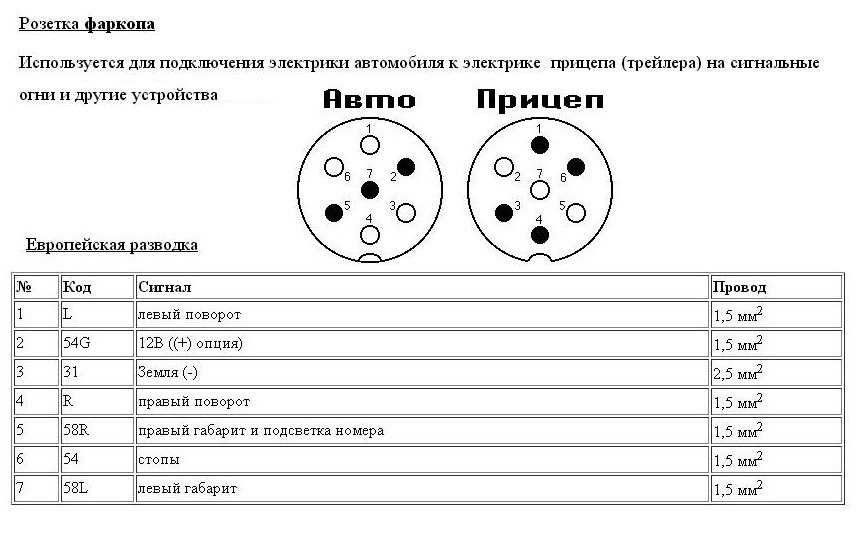

Распиновка 7-контактной розетки фаркопа

Стандартная схема подключения 7-контактной розетки выглядит следующим образом:

1. Левый указатель поворота (желтый провод)
2. Противотуманный фонарь (синий провод)
3. Масса «-» (белый провод)
4. Правый указатель поворота (зеленый провод)
5. Правый габарит (коричневый провод)
6. Стоп-сигналы (красный провод)
7. Левый габарит (черный провод)

Распиновка 13-контактной розетки фаркопа

13-контактная розетка имеет следующую схему подключения:

1. Левый указатель поворота
2. Задний противотуманный фонарь
3. Масса для контактов 1-8
4. Правый указатель поворота
5. Правый габарит
6. Стоп-сигналы
7. Левый габарит
8. Фонарь заднего хода
9. Питание +12В (постоянное)
10. Питание +12В (от замка зажигания)
11. Масса для контакта 10
12. Не используется
13. Масса для контакта 9

Необходимые инструменты и материалы

Для самостоятельного подключения розетки фаркопа потребуется:

• Розетка фаркопа с крышкой
• Провода сечением 1,5-2,5 мм²
• Изоляционная лента
• Термоусадочная трубка
• Отвертки
• Плоскогубцы
• Мультиметр
• Паяльник и припой

Пошаговая инструкция по подключению розетки фаркопа

Процесс установки и подключения розетки фаркопа включает следующие этапы:

1. Обесточьте электросистему автомобиля, отключив аккумулятор
2. Снимите обшивку багажника для доступа к проводке
3. Определите место установки розетки на фаркопе
4. Проложите провода от места установки розетки к задним фонарям
5. Подключите провода к соответствующим контактам розетки согласно схеме
6. Соедините провода розетки с проводкой задних фонарей автомобиля
7. Заизолируйте все соединения
8. Закрепите жгут проводов на кузове
9. Установите розетку на фаркоп
10. Проверьте работу всех световых приборов

Особенности подключения к современным автомобилям

На современных автомобилях с CAN-шиной необходимо устанавливать специальный согласующий модуль для подключения розетки фаркопа. Это позволяет избежать ошибок бортового компьютера и корректно подключить электрику прицепа.

Согласующий модуль подключается в разрыв CAN-шины автомобиля и преобразует цифровые сигналы в аналоговые для управления световыми приборами прицепа. Без такого модуля на многих современных авто подключить розетку фаркопа не получится.

Распространенные ошибки при подключении розетки фаркопа

При самостоятельной установке следует избегать следующих ошибок:

• Неправильное определение цветов проводов
• Некачественная изоляция соединений
• Слабое крепление проводки
• Подключение без согласующего модуля на современных авто
• Использование проводов малого сечения

Проверка работоспособности после подключения

После завершения монтажа необходимо тщательно проверить работу всех электрических систем прицепа:

1. Подключите прицеп к розетке фаркопа
2. Включите зажигание автомобиля
3. Проверьте работу габаритных огней
4. Нажмите на педаль тормоза и убедитесь, что стоп-сигналы работают
5. Включите поочередно левый и правый поворот
6. Проверьте работу противотуманных фонарей
7. Включите задний ход и убедитесь, что фонарь заднего хода работает

Если все системы функционируют нормально, можно считать подключение розетки фаркопа выполненным правильно. При обнаружении неисправностей необходимо проверить соединения и устранить ошибки монтажа.

Правила эксплуатации розетки фаркопа

Для длительной и безотказной работы розетки фаркопа следует соблюдать несколько простых правил:

• Регулярно проверяйте надежность крепления розетки
• Содержите контакты в чистоте, при необходимости обрабатывайте спреем для электроконтактов
• Не допускайте попадания влаги внутрь розетки
• При длительных стоянках закрывайте розетку защитной крышкой
• Не прикладывайте чрезмерных усилий при подключении/отключении вилки прицепа

Соблюдение этих несложных рекомендаций позволит избежать проблем с электрикой прицепа и обеспечит надежную работу всех систем.
