Подключение розетки с выключателем в одном корпусе: особенности монтажа и схемы

alexxlabРазное
Как правильно подключить розетку с выключателем в одном корпусе. Какие существуют схемы подключения. Какие инструменты понадобятся для монтажа. На что обратить внимание при выборе и установке комбинированных блоков.

Содержание

Особенности комбинированных блоков розетка-выключатель

Комбинированные блоки, объединяющие розетку и выключатель в одном корпусе, имеют ряд преимуществ:

  • Экономия пространства на стене
  • Упрощение электропроводки
  • Удобство использования
  • Эстетичный внешний вид

Такие блоки особенно актуальны для небольших помещений — прихожих, коридоров, ванных комнат. Они позволяют одновременно управлять освещением и обеспечивать точку подключения электроприборов.

Виды комбинированных блоков

Существует несколько основных видов комбинированных блоков:

  • Розетка + одноклавишный выключатель
  • Розетка + двухклавишный выключатель
  • Розетка + трехклавишный выключатель
  • Розетка + диммер (светорегулятор)

Выбор конкретного варианта зависит от количества групп освещения, которыми нужно управлять, и требуемой функциональности.


Схемы подключения розетки с выключателем

Схема с одноклавишным выключателем

Это самая простая схема подключения:

  1. Фаза от щитка подается на розетку
  2. С розетки фаза идет на выключатель
  3. С выключателя фаза подается на светильник
  4. Ноль и заземление подключаются напрямую к розетке и светильнику

Схема с двухклавишным выключателем

Позволяет управлять двумя группами освещения:

  1. Фаза от щитка подается на розетку
  2. С розетки фаза идет на обе клавиши выключателя
  3. С каждой клавиши выключателя отдельная фаза идет на свою группу освещения
  4. Ноль и заземление подключаются напрямую

Необходимые инструменты и материалы

Для монтажа комбинированного блока понадобятся:

  • Отвертки
  • Кусачки
  • Инструмент для зачистки проводов
  • Индикаторная отвертка
  • Мультиметр
  • Провода нужного сечения
  • Клеммы или колодки для соединения проводов
  • Изоляционная лента

Важно использовать качественные материалы и инструменты для обеспечения надежности и безопасности электропроводки.

Пошаговая инструкция по монтажу

  1. Обесточьте помещение
  2. Подготовьте место для установки блока
  3. Проложите кабели до места установки
  4. Установите монтажную коробку (подрозетник)
  5. Разделайте концы проводов
  6. Подключите провода согласно выбранной схеме
  7. Установите блок в монтажную коробку
  8. Проверьте надежность соединений
  9. Установите декоративную рамку

Меры безопасности при монтаже

При работе с электропроводкой крайне важно соблюдать технику безопасности:


  • Обязательно отключайте питание перед началом работ
  • Используйте инструменты с изолированными ручками
  • Проверяйте отсутствие напряжения индикаторной отверткой
  • Не работайте с электропроводкой в одиночку
  • При любых сомнениях обращайтесь к профессиональному электрику

Выбор комбинированного блока

При выборе комбинированного блока розетка-выключатель обратите внимание на следующие характеристики:

  • Номинальный ток и напряжение
  • Степень защиты IP
  • Материал корпуса
  • Наличие заземляющего контакта
  • Наличие защитных шторок на розетке
  • Дизайн и цветовое исполнение

Выбирайте изделия проверенных производителей с необходимыми сертификатами качества и безопасности.

Преимущества и недостатки комбинированных блоков

Преимущества:

  • Экономия места на стене
  • Удобство использования
  • Эстетичный внешний вид
  • Упрощение электропроводки

Недостатки:

  • Более высокая стоимость по сравнению с отдельными устройствами
  • Сложнее заменить в случае поломки
  • Ограниченный выбор дизайна

Взвесьте все за и против перед принятием решения об установке комбинированного блока.


Часто задаваемые вопросы

Можно ли самостоятельно установить комбинированный блок?

Если вы имеете базовые навыки работы с электропроводкой, то установку можно выполнить самостоятельно. Однако при любых сомнениях лучше обратиться к профессиональному электрику.

Какое сечение проводов использовать для подключения?

Для розеточной группы рекомендуется использовать провода сечением 2,5 мм², для осветительной группы достаточно 1,5 мм².

Нужно ли заземление для комбинированного блока?

Да, современные электроустановочные изделия должны иметь заземляющий контакт для обеспечения безопасности.


Двойная розетка с выключателем в одном корпусе

Содержание

Двойная розетка является достаточно удобным приспособлением. Но далеко не все используют такие варианты розеток, так как не все знают, как правильно подключить такую систему.

Особенности совмещение розетки и выключателя

Совмещение розетки и выключателя в одном корпусе значительно экономит электроэнергию. При этом не требуется дополнительная установка распределительного короба. Для того, чтобы объединить выключатель и розетку, нет необходимости портить стену. Провод можно провести и без этого. Кроме того, совместимые модули можно установить на любую поверхность. Поэтому эстетика и эргономичность — как раз про совместные розетки.

Такие конструкции можно устанавливать не только на поверхность стены, но и монтировать в неё. Чаще всего их оснащают специальной крышкой. Она обеспечивает дополнительную безопасность.

Справка! Подобной розеткой можно оснастить ванную комнату. Благодаря крышке влага и пыль не проникает к контактам.

Также при выборе розеток стоит обратить внимание на следующие показатели:

  • Насколько устройство совместимо с техническими характеристиками другой электроники.
  • Соответствие с дизайном интерьера.
  • Насколько будет функциональна работа при включении устройств.
  • Количество кнопок, а также розеток в одном блоке.
  • Особенности монтажного процесса.

Также при выборе розетки с выключателем стоит обратить особое внимание на мощность и совместимость с другой электроникой в доме.

Как выбрать розетку с выключателем

Лучше всего отдать предпочтение моделям, которые изготавливают из прочного пластика. Если в доме есть маленькие дети, то лучше купить вариант со специальными защитными шторками. Они плотно перекрывают контакты, поэтому ребёнок не сможет туда залезть. Это очень удобно, так как можно не переживать за безопасность маленьких жителей.

Как подключить розетку с выключателем в одном корпусе

Если правильно провести проводку и произвести подключение, можно сэкономить время, деньги и пространство. Поэтому необходимо подробно разобрать каждый этап монтажа.

Установка розетки с одноклавишным выключателем

Чтобы подключить такую розетку нужно использовать трехжильный провод. Основные этапы работы:

  1. Соединить нейтрали питания с нулевыми проводниками освещения и розетки внутри распределительной коробки.
  2. В распределительном щитке фазы соединить в фазах розетки.
  3. Полученную фазу и нейтраль подсоединить к необходимым контактам внутри блока.
  4. При помощи перемычки розеточную фазу подкинуть в розеточную фазу.
  5. Провод, который находится в распределительном коробе, интегрировать с вводным контактом.

Справка! Розетку с заземлителем нужно подключать к четырехжильному проводу.

Наиболее выгодный вариант, когда устройство устойчиво к перепадам электроэнергии.

Подключения двухклавишного выключателя с розеткой

Схема подключения двухклавишного выключателя очень простая. Главное правильно и последовательно подсоединить провода. Алгоритм подключения следующий:

  1. Первоначально выбирают участок, где будет располагаться внутренний или наружный блок.
  2. Занимаются разметкой поверхности.
  3. Ищут нужную фазу в распределительном щитке, а также отключают электричество в помещении.
  4. Фазу подкидывают на выключатель. Для этого необходимо зачистить концы соответствующих прожилок. Далее их скручивают и покрывают изолирующим материалом.
  5. Провода, которые не были задействованы, сворачивают и накрывают изоляцией.

По такой системе удобно подключать бойлер для подачи воды.

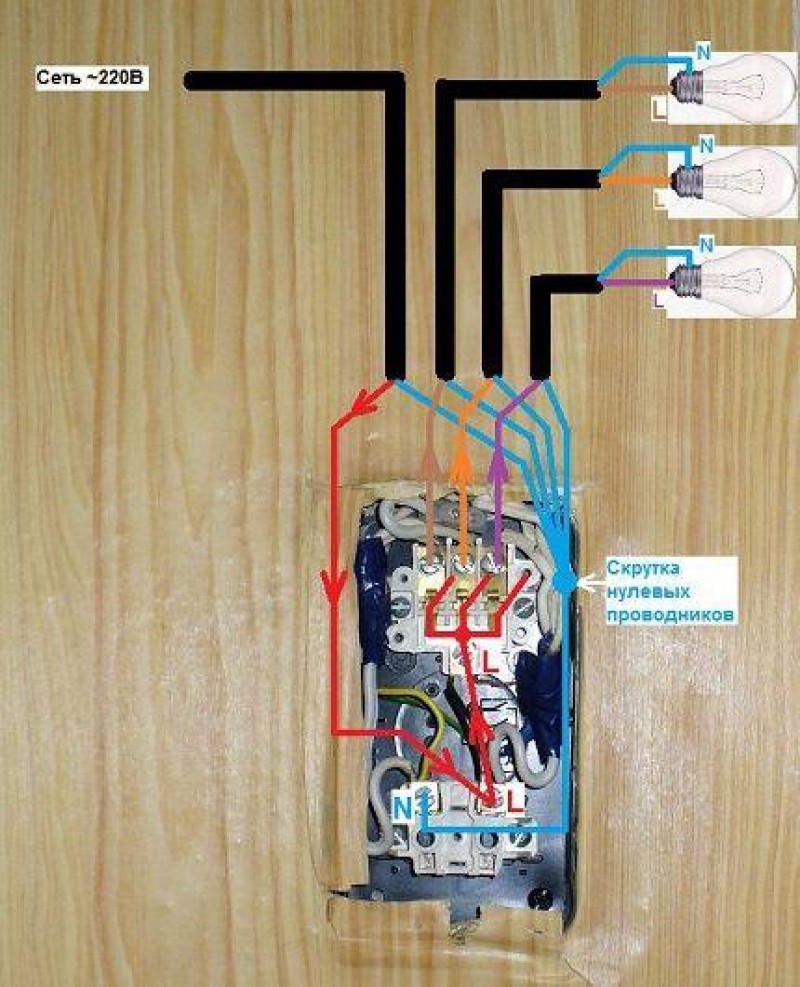

Подключения розетки и выключателя с тремя клавишами

Не все конструкции имеют одну клавишу. Производитель предлагает приобрести модели с двумя и более клавишами. Такие модели помогают наиболее экономно расходовать электроэнергию. Как подключить конструкцию с тремя клавишами? Монтаж проводится так же просто, как и в прошлом случае. Лучше всего использовать такие розетки для управления несколькими осветительными приборами. Например, дополнительным светом и основным, а также подсветкой. Но розетку лучше не использовать для электроприборов, которые требуют большое количество энергии. Оптимальным вариантом станет фен или утюг.

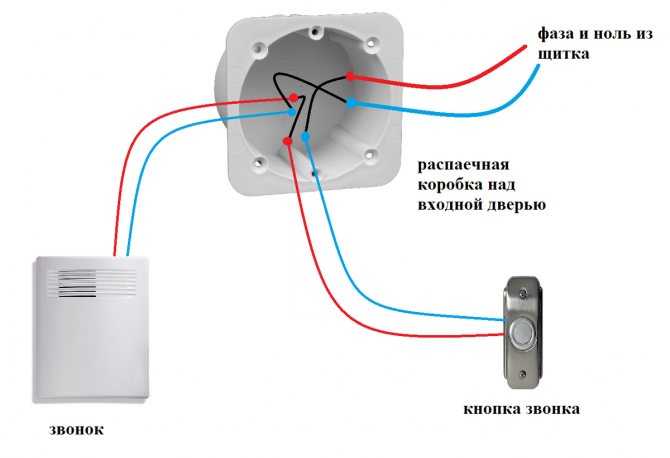

Нестандартное применение

Большое количество мастеров заявляют, что в роли розетки можно использовать конструкцию с одноклавишником. Тогда нужно подводить фазу через выключатель. Это идеальный вариант для техники, которая требует быстрого отключения. Но этот вариант подходит не всем, так как рассчитан на маломощный ток. На практике следует быть осторожными, ведь проводка может оплавиться. Это легко может стать причиной пожара. При соблюдении техники комбинирования можно легко обойтись и без возгораний. Но о безопасности тоже не стоит забывать -прибор нельзя перегружать.

Несколько полезных советов

Часто мастера допускают ошибки, после которых прибор становится менее функционален. Несколько советов помогут повысить качество работы и сделать двойную розетку максимально функциональной.

  • При выборе модели совмещённой розетки с выключателем, мастера советуют отдать предпочтение изделиям, у которых на лапках по два зубца. Такие блоки наиболее удобно крепить к поверхности стены.
  • Когда дома нет необходимости подключать сразу несколько электроприборов одновременно, то стоит использовать обычный блок. Чаще всего их используют на кухнях. Там постоянно работает много техники: чайник, холодильник, телевизор и так далее.
  • При выборе подрозетников стоит выбрать модели с ребристой поверхностью внутри. При монтаже коммуникации они будут наиболее прочно крепиться.

При использовании этих советов можно не допустить самых популярных ошибок. Следовать инструкции не сложно и это может значительно обезопасить от нежелательных возгораний и пожаров.

Двойные розетки давно завоевали устойчивую позицию на рынке. Они позволяют не только экономить энергию, но и являются очень удобной конструкцией при использовании. При учёте всех преимуществ, а также недостатков можно решить насколько рационально использование такой розетки. Кому-то они могут показаться неудобными, а для кого-то в самый раз. Оборудовать двойной розеткой свой дом не сложно. Главное соблюдать схемы соединения и технику безопасности. Тогда не пострадает ни электрика, ни здоровье человека, ни состояние электронных приборов.

схемы и рекомендации по монтажу

Как подключить розетку и выключатель от одного провода

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

розетка с выключателем

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Общие правила безопасности

Перед началом работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

силовой кабель 2,5 мм

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.


Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

розетки

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.


Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

выключатель

Выбор сечения провода

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

  1. Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
  2. Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:


Таблица для выбора провода нужного сечения

Подключение к контактам

Монтаж производят в следующей последовательности:

  1. В гофру заводят провод, затем помещают ее в штробу и фиксируют прихватками из алебастра.
  2. Обрезают кабель так, чтобы выступающие концы имели длину 15–20 см.
  3. Берут подрозетник и выдавливают заглушки, закрывающие отверстия.
  4. Заводят в них провода.
  5. Готовят алебастровый раствор и накладывают небольшую порцию в выемку для установки блока.
  6. Помещают в отверстие подрозетник.
  7. Добавляют раствор в оставшиеся незаполненными пустоты.
  8. Вскрывают распределительную коробку, индикаторной отверткой находят фазный проводник.
  9. С помощью мультиметра определяют жилы нейтрали и заземления.
  10. Обесточивают квартиру.
  11. Убедившись с помощью индикаторной отвертки, что напряжение в распределительной коробке отсутствует, подключают к ней зачищенные провода.


С помощью мультиметра отличают заземление.

мультиметр цифровой

Изоляцию снимают ножом или стриппером.

С помощью мультиметра нейтраль от заземления отличают следующим способом:

  1. Переключатель прибора устанавливают в сектор «Измерение переменного напряжения» (символ V~ или ACV) на позицию 600 или 750 В (зависит от модели).
  2. Один щуп прикладывают к фазе, а другим поочередно касаются двух других проводников.
  3. Жилу, при контакте с которой прибор покажет большее значение, помечают как нейтраль, другую – как «земля».

ПУЭ запрещают соединять проводники скруткой. У нее большое сопротивление, что при нынешних нагрузках на сеть привело бы к сильному нагреву с последующим возгоранием.

Допускаются такие способы:

  1. Сварка.
  2. С применением болтового зажима.
  3. Опрессовка специальной гильзой.
  4. С использованием самоизолирующих зажимов.
  5. С помощью клемм типа WAGO.


При наличии клеммной колодки соединители не нужны.

клеммная колодка

Если в распределительной коробке имеется встроенная клеммная колодка, дополнительные соединители не понадобятся.

При устройстве расключений соблюдайте цветовую маркировку. Жилу в красной, белой или черной изоляции соедините с фазной, в синей – с «нулем», в желто-зеленой – с проводом заземления.

Нельзя допускать непосредственного контакта алюминиевых и медных проводников – они гальванически не совместимы. При протекании тока материалы быстро корродируют из-за реакции химического электролиза. Если в распредкоробку заведен алюминиевый кабель, как это бывает в старых домах, медный провод подключают к нему с помощью следующих изделий:

  1. Болтового зажима с прокладкой между проводниками нержавеющей шайбы (оцинкованные метизы не допускаются).
  2. Специальной опрессовочной гильзы марки ГАМ.
  3. Клеммы с противоокислительной пастой.

Гильзы ГАМ выпускают с сечением от 16 кв. мм. В квартире, где в основном используют провода не более 2,5 кв. мм, их применить не получится. Используют простые гильзы, а на медный проводник наплавляют олово, чтобы он не контактировал с алюминием.

гильзы ГАМ

Закончив с раздаточной коробкой, соединяют кабель с блоком розетка + выключатель.

Подключение фазы

Жилу в красной изоляции соединяют с контактом, на котором есть перемычка. Он раздает фазу и на выключатель, и на розетку. Клемму помечают литерой L (от английского line – линия).


Жилу в красной изоляции соединяют с перемычкой.

Заземление

Если устройство оснащено контактом или скобой заземления (помечают буквами Pe, G или особым значком), сюда подключают желто-зеленую жилу.

Отсутствие такой же клеммы на стороне выключателя не должно смущать – заземляют только розетки.

В многоквартирных домах советской постройки такой контакт не нужен, т.к. его не к чему подключать. Здесь реализована система заземления TN-C, в которой есть только нейтральный проводник и фаза. Чтобы обезопасить жильцов, установите на вводе в квартиру устройство защитного отключения.

В некоторых домах система TN-C усовершенствована до TN-C-S. Здесь шина для подсоединения Pe-проводника имеется.

Владельцы частных домов сооружают контур заземления самостоятельно.

Подключение ноля

Контакт с пометкой N (от neutral – нейтраль) тоже имеется только у розетки, к выключателю «ноль» не подводят. На клемму заводят жилу в синей изоляции.


Жилу в синей изоляции заводят на клемму.

«Ноль» от светильника соединяют с распредкоробкой напрямую, минуя блок с выключателем. Для этого используют 1-жильный медный провод.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

защитный автомат

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

распределительная коробка

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Блок выключатель с розеткой встраиваемый 1 клавиша

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

подрозетник

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.


Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

розетки с двухклавишным выключателем

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

розетки с трехклавишным выключателем

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.


Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.


Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

стриппер

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.


Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.


Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель.

индикаторная отвертка

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.


Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Замена розетки на выключатель


Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку ,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Источники

  • https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-vyklyuchatelya-i-rozetki-ot-odnogo-provoda
  • https://electric-220.ru/shema-podkljuchenija-vykljuchatelja-i-rozetki
  • https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/ustanovka-rozetok-i-vyklyuchatelej-97
  • https://elektrika.expert/vykljuchateli/podkljuchenie-rozetki-i-vykljuchatelja.html
  • https://ProFazu.ru/provodka/ustanovochnye/kak-podklyuchit-vyklyuchatel-ot-rozetki.html
  • https://tokzamer.ru/bez-rubriki/shemy-podkljucheniya-rozetok-i-vykljuchatelej-svoimi-rukami
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/rozetka-s-vyklyuchatelem-v-odnom-korpuse.html
  • https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/blok-rozetka-s-vyklyuchatelem-v-odnom-korpuse.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Розетка с выключателем в одном корпусе

Электропроводка любого помещения состоит из трех обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения оборудования. И если в общественных местах нас мало волнует, что, где и как подключено, то дома хочется максимального удобства, эстетичного вида и хотя бы небольшой экономии. С точки зрения экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чем заключается это преимущество мы рассмотрим ниже, а также поговорим об особенностях конструкции такого устройства, его разновидностях, недостатках и способах подключения розетки с выключателем к общей электрической сети.

Содержание

  • Каковы преимущества и недостатки?
  • Где лучше всего установить?
  • Разновидности
  • Устройство
  • Установка наружного блока
  • Установка внутреннего блока
  • Схема подключения
  • Несколько полезных советов

Каковы преимущества и недостатки?

Основным преимуществом такого устройства, как розетка и выключатель, совмещенных в одном корпусе, является экономия трудовых и материальных затрат. Если ставить эти устройства отдельно, то пришлось бы монтировать два отверстия в стене под монтажные коробки, покупать и устанавливать две розетки, прокладывать два отдельных двухжильных провода к выключателю и розетке. В случае установки блока вам понадобится один трехжильный провод и одна розетка (только она будет не круглой, а специальной овальной формы), что хоть немного сократит ваши временные и трудовые, а также финансовые затраты .

Иногда дополнительным преимуществом устройства, в котором розетка и выключатель совмещены в одном корпусе, является одинаковая высота их расположения.

Недостаток такой комбинации в том, что при выходе из строя одного устройства необходимо заменить весь блок.

Еще одним недостатком является сложность установки блока выключателей, совмещенного с розеткой, в бетонную стену. Для такого приспособления отверстие будет не круглым, а овальным; в бетоне его будет сложнее выбить.

Где лучше всего установить?

Такой блок очень удобно устанавливать в местах, где не требуется постоянное подключение электроприборов к розетке.

Перед подключением двойного выключателя для коридора и прилегающего совмещенного санузла (ванная с туалетом) подумайте, ставить ли общий блок с розеткой? Одна кнопка включает свет в коридоре, вторая — в ванной, а к розетке можно подключить фен, электродрель, пылесос, зарядить мобильный телефон.

Блок, в котором розетка с одноклавишным выключателем подходит для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. При этом одной кнопки выключателя достаточно, чтобы зажечь лампу в комнате, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других помещениях (зал, кухня, спальня, детская) подключение комбинированного блока розетка-выключатель вряд ли целесообразно. У него не будет того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения обычно устанавливают при входе в комнату. Представьте, как некрасиво было бы, если бы шнур телевизора, компьютера, холодильника или кондиционера тянулся сюда, к розетке.

Поэтому, прежде чем подключать блок, объединяющий розетку с выключателем, хорошо подумайте, куда вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров представлено несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя кнопками расположены в едином корпусе. Они отличаются ценой, способом установки (в помещении или на улице), могут комплектоваться дополнительные функции – освещение или всевозможные защиты (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешевая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является недостатком.
  2. Внутренний блок с выключателем и заземленной розеткой. Кнопка выключателя может иметь специальную световую индикацию, которая поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с однокнопочным выключателем и розеткой, оснащенный специальной пластиковой крышкой и защитой IP 54 (от проникновения пыли и воды).

Точно такие же модели можно использовать с тройным или двойным выключателем.

Блок розеток наружный водонепроницаемый

По расположению выключателя и розетки блоки делятся на горизонтальные (коммутационные устройства расположены рядом друг с другом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с выключателем с подсветкой

Наружные блоки

применяются для монтажа с открытой электропроводкой, когда выключатель и розетка не утапливаются в специальное отверстие, а фиксируются планкой на поверхности стены. В этом случае провода прокладываются вдоль стен, их можно уложить в специальные пластиковые короба, завести в гофротрубы или просто открыто закрепить вдоль стен на фарфоровых изоляторах.

Внутренние блоки используются для скрытой проводки. Само устройство вставляется в розеточную коробку, расположенную в настенной распределительной коробке, а провода укладываются в специальные пазы внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, изготовленным из качественного пластика и заземленным.

Если в доме есть маленькие дети и чтобы они не могли самостоятельно познакомиться с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они замыкают контакты, и если ребенок начнет тыкать в розетку чем-то металлическим, как минимум возможность его попадания под напряжение будет исключена (шторки открываются только при одновременном вставлении двух штырей вилки).

Устройство

Прежде чем подключить блок выключателей с розеткой, поговорим немного о его устройстве.

Рассмотрим пример переключателя с двумя клавишами:

  1. В середине гнезда находится винт, которым крепится защитная шторка для детей. Отвинтите этот винт и снимите затвор.
  2. Осторожно извлеките оба ключа переключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две кнопки, они расположены в одном корпусе.
  5. Выключатель имеет входной контакт, к которому подходит фаза от питающей сети, и два отходящих контакта, к которым подключаются фазные провода светильников.
  6. Розетка состоит из розетки, в которую вставляется вилка. Эта розетка подключается к контактной части, где есть две клеммы, к ним подключаются фазный и нулевой провода от питающей сети.

Установка наружного блока

Такой блок имеет свои преимущества и недостатки. Такую конструкцию легче устанавливать и заменять, а также по ее внешнему виду можно быстро обнаружить неисправности в работе устройства – это положительные моменты. Минусы только в том, что открытая проводка и наружные блоки не так красиво смотрятся в интерьере. Поэтому чаще всего такие устройства используют в гаражах, банях, сараях и других подсобных помещениях.

  1. Любые работы, связанные с электричеством, всегда начинайте с обесточивания помещения, в котором будете работать. Отключите напряжение и с помощью индикаторной отвертки проверьте отсутствие напряжения.
  2. Разберите корпус устройства, сняв верхнюю (или переднюю) крышку.
  3. Задняя крышка с сердечником должна крепиться к стене. Приложите его в месте будущей установки и отметьте места крепления простым карандашом. Блок пока отложите в сторону, просверлите отмеченные места, вбейте дюбеля. Теперь можно закрепить сердцевину блока саморезами.
  4. Затем выполняется электрическая часть (о том, как подключить блок к сети электропитания, будет рассказано ниже), остается только надеть верхнюю крышку и зафиксировать ее винтами.

Важно! Если наружный блок устанавливается на деревянную стену, установите между ними паронитовую прокладку. В случае нагрева контактов и дальнейшего возгорания изоляции паронит предотвратит самовозгорание деревянной стены.

Установка внутреннего блока

Корпус коммутационного аппарата, встраиваемого в стену, не так бросается в глаза, не портит общий вид интерьера, поэтому метод закрытой проводки и внутреннего блока используется гораздо чаще, особенно в жилых помещениях.

  1. Работу аналогично начинают со снятия напряжения в помещении и проверки его отсутствия.
  2. Электродрелью со специальной насадкой в ​​стене просверлите отверстие под розетку.
  3. Выберите специальную пластиковую втулку, которая представляет собой цельную деталь для двух монтажных мест. Закрепите его в отверстии в стене с помощью алебастра.
  4. Вставить сердечник блока в розетку, выполнить все необходимые электрические соединения, после чего корпус необходимо надежно зафиксировать в розетке. Делается это с помощью распорных ножек.
  5. Осталось установить верхнюю пластиковую крышку.

Как установить и подключить комнатный блок розеток можно посмотреть в этом видео:

Схема подключения

Простейшая схема — подключение однокнопочного выключателя с розеткой в ​​одном блоке.

Схема подключения розеточного блока ванной и туалета

От распределительной коробки к установленному блоку проложен трехжильный провод.

В распределительной коробке выполняется следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими к розетке и к светильнику.
  • Фаза из сети подключена к фазному проводу розетки.

Теперь действия по переключению, которые необходимо произвести в самом блоке:

  • Фаза и ноль пришли из распределительной коробки в розетку, подключите их соответственно к нужным контактам.
  • Далее фаза из розетки подключается перемычкой к приходящему контакту выключателя.
  • К отходящему контакту выключателя крепится еще один провод, он будет соединен в распределительной коробке с фазой светильника.

Внимание! В том случае, когда розетка заземлена, понадобится провод, состоящий не из трех, а из четырех жил.

Если на съемном блоке есть переключатель с двумя клавишами, то:

  • фаза от розетки подключается перемычкой к входному контакту выключателя;
  • к отходящим контактам выключателя подключаются двухфазные провода, они идут в распределительную коробку, где соединяются с фазными проводами, идущими от держателей двух осветительных приборов.

В остальном схема подключения двухкнопочного выключателя с розеткой аналогична рассмотренному выше однокнопочному варианту, с той лишь разницей, что ноль питающей сети должен быть подключен к нулевым проводникам, идущим от распределительной коробки к розетке и к двум лампам.

В этом видео подробно рассмотрены различные варианты схемы подключения:

Несколько полезных советов

  • При выборе модели комбинированной розетки с выключателем отдайте предпочтение изделию с двумя штырьками на ножках. В стене такие блоки фиксируются более надежно и прочно.
  • Если есть необходимость подключить несколько бытовых приборов одновременно, используйте розеточный блок. Чаще всего его применяют на кухнях, где постоянно находятся холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор. работающий.
  • При покупке подрозетников выбирайте модели с ребристыми стенками внутри. При установке коммутационного аппарата распорки будут цепляться надежнее.

Со всеми недостатками и преимуществами такого комбинированного блока вы теперь знакомы. Знайте, как установить и подключить такое коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся еще раз, для подсобных помещений это очень удобный вариант; для гостиной лучше использовать отдельный вариант.

схемы и способы подключения

Сочетание точки питания и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого или офисного помещения. Согласитесь, гораздо удобнее, если электроприборы будут сгруппированы, а не хаотично «разбросаны» по комнате.

Помимо весомых эргономических достоинств, такое техническое решение имеет массу дизайнерских достоинств. Однако заставляет задуматься и о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого агрегата.

Мы представляем исчерпывающую информацию о способах установки и способах подключения блочных электрических устройств. Тонкости и нюансы освещены в фотоподборках и видеороликах, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет вам отлично справиться с поставленной задачей.

Содержание статьи:

  • Подключение розеток с 1-3-клавишным выключателем
    • №1: Способы подключения блока выключателя-розетки
    • #2: Подключение и переключение розетки через выключатель
    • #3: Установка подключаемых розеток с выключателем
    • #4: Подключение розетки с двухклавишным выключателем
    • #5: Монтаж блока с розеткой и трехклавишный выключатель
  • Выводы и полезное видео по теме

Подключение розеток с 1-3-клавишным выключателем

С тех пор, когда провода от выключателя были подключены к электрической цепи, не понять как, а в некоторых случаях даже наобум, прошло очень мало времени. Замечено, что в старых домах и постройках достаточное количество устройств было подключено с нарушением многих требований безопасности.

Да, такой подход никак не сказался на работоспособности компонентов. Все функционирует нормально, под вопросом остается только безопасность эксплуатации таких устройств.

Включение розетки с помощью выключателя — популярный способ безопасного управления бытовыми приборами или инструментами, не имеющими собственной кнопки включения

Из года в год приоритетными факторами остаются экономия средств и места. Именно поэтому сократить количество проводов и используемого пространства на стене, производители электроприборов объединили несколько устройств в единую конструкцию.

Сочетание одно- и двухклавишного выключателя с розеткой повышает максимальную эффективность и удобство использования такого электрооборудования.

Объединение электроприборов друг с другом, с использованием неразъемного корпуса, позволяет сэкономить место и уменьшить количество задействованных проводов

Следует помнить, что подключать блочное электроустановочное устройство необходимо с учетом максимальная загрузка.

#1: Способы подключения блока выключателя-розетки

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна сравнительно недавно. Раньше невозможно было найти электрооборудование разных вариантов в одном корпусе дома.

Розетка с выключателем, соединенным в одном корпусе, более привлекательна внешне, не имеет зазоров и стыков

Способ соединения выключателя и розетки осуществлялся путем соединения проводки в коробке, но без смешения самих устройств . Этот способ используется и сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

При этом вариант непарного соединения конструкции тоже имеет свои преимущества. Рассмотрим их ниже:

  1. Подобные устройства есть в открытом доступе. Покупка даже дешевого выключателя с розеткой даст возможность соединить их в одну цепь.
  2. Работы по подключению этих электроприборов можно легко выполнить даже своими руками.
  3. Повышенный уровень безопасности при использовании отдельно подключаемых механизмов, так как проводка к ним проложена отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства более облегчен.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого агрегата гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в другое место. Теперь нет необходимости прокладывать две отдельные проводки.
  • Дважды измерять высоту при установке вышеуказанных устройств уже не нужно, так как это один блок.
  • Высококачественные приборы можно использовать как на открытом воздухе, так и в помещении.
  • Комбинированный блок легче монтировать на поверхности из бетона, камня, дерева и гипсокартона.

Основным недостатком подключенного блока является то, что его нельзя заменить, если одна часть сломана. Неважно, сетевая розетка это или непосредственно свитч. Практически всегда потребуется полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, совмещенным с розеткой во всем изделии.

Рассмотрим пошаговый процесс замены блочно-розеточной системы:

Галерея изображений

Фото

Шаг 1: Основной причиной установки розетки/автомата является выход из строя аналогичного рабочего устройства

Работы выполняются по схеме, аналогичной стандартным процессам монтажа электроустановочных изделий. Сначала демонтируйте внешние детали

После извлечения ключа снимите рамку, фиксирующую механизм выключателя в гнезде

Открутите болты металлической рамки, удерживающей механизм розетки

Для того, чтобы убедиться, что работа с проводами будет действительно безопасной, еще раз проверяем наличие напряжения на данном участке сети

Чтобы случайно не повредить старую проводку, менять которую не планируется, аккуратно откручиваем крепежные винты

Освобождаем провода, подключенные к линии освещения от поврежденного механизма

Обрезаем края проводов, которые использовались в предыдущем подключении, и снова снимаем около 1 см изоляции с каждой жилы

Шаг 1: Снятие поврежденной колодки

Шаг 2: Снятие ключа выключателя

Шаг 3 : Снятие рамки замка

Шаг 4: Снятие рамки розетки

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розетки

Шаг 7: Извлечение автоматического выключателя

Шаг 8: Отрежьте и зачистка проводов от изоляции

После завершения демонтажа старого устройства и подготовки проводки приступаем к установке и подключению нового блока от розетки с выключателем.

Галерея изображений

Фото

Шаг 9: Установка автоматического выключателя

Шаг 10: Подключение выходного механизма

Шаг 11: Установка удерживающих рамок

Шаг 12: Установка передней части устройства

3 #

3 #

3 : Подключение и переключение розетки через выключатель

Существует определенная последовательность, определяющая, как соединить розетку с выключателем в неразъемном исполнении. Следует помнить, что в ее основе лежит стандартное обязательное соблюдение ПЭС.

Элементарный способ подключения проводов от сети – подключение их к приборам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно подключить розетку с выключателем, подключенным к блоку:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для наружного блока подходящее место для установка выбрана. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с комбинированными электроагрегатами. Этот метод используется, например, при открытой проводке.
  2. Распределительная коробка имеет шесть (6) жил входящих электрических кабелей. Одна пара на розетку, вторая от выключателя, а третья на распределительный щиток. Каждая пара представляет собой фазную и нулевую жилы. Чаще всего в домах можно увидеть дополнительный провод заземления.
  3. В первую очередь определяем фазу, которая идет от распределительного щита, и обесточиваем помещение.
  4. Следующим шагом является подключение фазного кабеля от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и изолировать. Для этого используется изолента.
  5. Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
  6. Свободные края проводов от комбинированного блока также скручиваются между собой и обязательно перематываются изолентой.
  7. Данная схема подключения обеспечит подключение фазного кабеля розетки через выключатель. Эффективность этого метода замечается, когда сетевое гнездо используется очень редко, а подключенные устройства должны быть постоянно включены/выключены.

Механизм, объединенный в одном корпусе, относительно прост. Фаза подается в розетку через выключатель, если выключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, не имеющем собственной кнопки включения/выключения, а постоянно выдергивать вилку из розетки не хочется.

Существенным преимуществом монтажа розеточно-выключательного блока является сокращение работ по разметке, формирование «посадочных мест», выравнивание положения блока

Другой способ – подключить освещение в подсобном помещении через удлинитель. Затем вы можете отключить его, просто используя однокнопочный переключатель.

№3: Монтаж подключаемых розеток с выключателем

Блоки электромонтажных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба устройства будут использоваться по отдельности.

Для установки аналогичной розетки и выключателя от светильника выполняется ряд простых действий:

  1. От главного щитка к распределительной коробке прокладываются кабели с нулем и фазой.
  2. Коробка должна содержать пять (5) проводов — два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу от щитка необходимо соединить с проводом от розетки. С помощью перемычки соедините розетку с клеммой на выключателе.
  4. Нулевая жила от электросети должна быть подключена к проводу с нулем от светильника и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, должны быть скручены и изолированы.
  6. Заземление также подключается с помощью соответствующего кабеля.

Аналогичная схема со встроенной розеткой и выключателем будет работать отдельно от выключателя. И основные функции однокнопочного выключателя (включение/выключение электрических ламп) также будут выполняться самостоятельно.

Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Если вы хотите узнать, как подключить двойной выключатель, управляющий двумя лампочками, вам стоит обратить внимание на , с которым мы рекомендуем вам ознакомиться.

#4: Подключение розетки с двухклавишным выключателем

Чаще всего между входом в туалет и ванной устанавливается блок, соединяющий розетку и двухкнопочный выключатель. Как вариант, его можно установить в большом помещении для подачи напряжения на один-три источника света.

Вывод: благодаря одному блоку пользователь может управлять светом сразу в нескольких комнатах, а также подключать к розетке любой прибор, потребляющий электроэнергию.

Рассмотрим схему подключения комбинированного устройства, состоящую из 7 шагов:

  1. Первым шагом является прокладка 5 (пяти) проводников от распределительной коробки к двойной системе электроснабжения.
  2. От распределительного щита провода с нулем и землей подключаются только к розетке.
  3. Благодаря специальной перемычке в соединительном блоке фаза применяется к устройству двойного отключения.
  4. Обе свободные жилы подключаются к двум соединительным узлам автоматического выключателя, через которые фаза подается на осветительные приборы в ванной и уборной.
  5. Необходимо скрутить кабели с фазой (от выключателя) со свободными жилами (от патронов с лампами) в туалете и ванной.
  6. В сортировочной коробке кабель с «0», а также провод заземления от розетки необходимо скрутить оголенными концами скруток от освещения.
  7. Бывают случаи, когда необходимо изменить порядок клавиш на переключателе. Для этого жилы на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухклавишного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Для однокнопочного устройства используются четыре (4) кабеля, а для — пять (5) проводников. Оба варианта включают заземление.

Не волнуйтесь, так как схема подключения комбинированного блока с розеткой и двухкнопочным выключателем имеет очень мало отличий

№ 5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для экономии энергии. В последние годы пользуется большим спросом у электриков, специалистов и простых людей.

Раньше трехклавишные выключатели с розеткой устанавливали только в панельных домах. Основное их назначение – управление светом на кухне, в ванной и уборной. А вот сетевую розетку предусмотрели для бытовых нужд — подключения фена, электробритвы, пылесоса и других устройств. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные планировки и конструктивные возможности позволяют использовать трехкнопочное устройство отключения в качестве основного звена управления несколькими источниками света для одного помещения. Среди них:

  • основные;
  • дополнительные источники света;
  • декоративный.

Этот способ избавляет человека от необходимости подключать светильники при недостатке освещения. С другой стороны, он защитит человека от излишнего количества света в помещении и позволит приглушить его. Управление освещением остается под вашим полным контролем благодаря одному единственному выключателю.

Помимо удобства, такой украшает комнату. Согласитесь, единый блок с розеткой выглядит эстетичнее, чем три отдельных. Кроме того, количество времени и усилий, затрачиваемых на его установку, намного меньше.

Трехклавишный прибор обычно монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в помещениях большой площади и сложной формы;
  • в узких и длинных переходных помещениях;

Такой выключатель также монтируется для управления освещением сразу в нескольких помещениях, таких как туалет, ванная и прихожая, из одного места. Его также можно использовать в рабочих помещениях, чтобы выделить определенный рабочий стол.

Как и в случае двухклавишного выключателя, трехклавишный блок с розеткой имеет простую схему, имеющую только одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехклавишного выключатель. Нулевой провод, идущий прямо к розетке, является основным отличием.

Раньше такой дизайн мог доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над плинтусом, а сам выключатель на расстоянии 800–900 мм от пола становится почти невостребованным вариантом.

Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь удобство и соблюдение дизайна – более приоритетная цель современных планировок

Существует несколько правил выбора переключателя. Тогда он прослужит дольше и не будет доставлять дискомфорта. Вот основные из них:

  • ключи не тонут;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также следует обратить внимание на степень защиты устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — наивысший уровень защиты).

Например, при установке выключателя в ванной или в душевой необходимо приобрести устройство с IP 44. Если это улица — уровень защиты 65. При установке выключателя в комнате отдыха — значение IP 20 будет достаточно.

При вводе в эксплуатацию выключателя с розеткой трудно обойтись без определенных инструментов, таких как:

  • клещи для зажима и захвата деталей;
  • съемник для снятия изоляции с края провода;
  • плоская и крестовая отвертки.

Схема установки трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортный монтаж/ремонт комбинированных узлов, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работ необходимо чтобы убедиться, что сеть полностью отключена.
  2. Нулевой и фазовый кабели должны быть распределены.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоедините кабель к распределительной коробке.
  5. Проверить соединение.

Важным навыком при монтаже является умение находить провода с нулем и фазой. Обычно определяется. Нулевая жила — синяя, а фаза — черная или красная.

Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Существует несколько способов определения фазы. О его наличии подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу нужно вкрутить в патрон, а выходные провода поочередно укоротить. Когда кабель находится в нулевой фазе, свет светит ярче.

Один из доступных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Купить одно-, двух-, трехклавишные автоматические выключатели с розеткой — процесс не сложный. Но, как показывает практика, со схемой подключения может разобраться далеко не каждый. Поэтому и появилась эта статья. Теперь намного проще осуществить своими силами установку, а тем более замену выключателя на розетку.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока каждый отсоединяемый провод лучше подписывать. Это значительно сэкономит время на подключение и сразу разберется куда какой провод подключать.

Выводы и полезное видео по теме

Проведение данных манипуляций так же можно посмотреть в видео формате. В них опытные специалисты объяснят и покажут правильное подключение всех вышеперечисленных блоков.

Зажим №1. Как подключить розетку и выключатель:

Зажим №2. Надежный электрик в доме или квартире: подключаем правильно:

Зажим №3. Ремонт блока с двухклавишным выключателем и розетка:
