Особенности подключения сабвуфера к китайской магнитоле

Подключение сабвуфера к китайской магнитоле имеет свои нюансы, которые следует учитывать:

• Китайские магнитолы часто не имеют специального выхода для сабвуфера, поэтому подключение осуществляется к линейным выходам
• Качество и мощность встроенного усилителя может быть недостаточной, поэтому рекомендуется использовать внешний усилитель
• Некоторые модели китайских магнитол могут не поддерживать регулировку низких частот, что затрудняет настройку звучания сабвуфера
• При подключении следует убедиться в совместимости разъемов магнитолы и сабвуфера/усилителя

Несмотря на эти особенности, правильное подключение сабвуфера позволит значительно улучшить качество звучания автомобильной аудиосистемы. Разберем пошаговую инструкцию по установке.

Необходимые инструменты и материалы

Для подключения сабвуфера к китайской магнитоле вам понадобятся:

• Сабвуфер (активный или пассивный)
• Усилитель (для пассивного сабвуфера)
• Комплект проводов для подключения
• Отвертки
• Кусачки
• Изоляционная лента
• Мультиметр
• Клеммы и разъемы

Убедитесь, что все необходимое подготовлено перед началом работ. Это позволит избежать прерывания процесса установки.

Пошаговая инструкция по подключению активного сабвуфера

Рассмотрим последовательность действий при подключении активного сабвуфера к китайской магнитоле:

1. Отключите аккумулятор автомобиля
2. Снимите магнитолу, открыв доступ к проводке
3. Найдите линейные выходы магнитолы (обычно RCA-разъемы)
4. Подключите RCA-кабели от выходов магнитолы к входам сабвуфера
5. Проложите кабель питания от аккумулятора к сабвуферу через салон автомобиля
6. Подключите питание сабвуфера, соблюдая полярность
7. Подсоедините провод Remote к соответствующему выходу магнитолы
8. Закрепите сабвуфер в выбранном месте (обычно багажник)
9. Подключите аккумулятор и проверьте работу системы

При подключении активного сабвуфера важно правильно проложить все кабели, избегая перегибов и повреждений изоляции. Это обеспечит надежную работу системы.

Особенности подключения пассивного сабвуфера

Подключение пассивного сабвуфера имеет некоторые отличия:

1. Установите усилитель в подходящем месте (например, под сиденьем)
2. Подключите RCA-кабели от магнитолы к входам усилителя
3. Проведите акустический кабель от выхода усилителя к сабвуферу
4. Подключите питание усилителя от аккумулятора
5. Соедините выход усилителя с входом сабвуфера акустическим кабелем

При использовании пассивного сабвуфера особое внимание следует уделить выбору усилителя, его мощность должна соответствовать характеристикам сабвуфера.

Настройка звучания после подключения

После физического подключения сабвуфера необходимо провести его настройку:

• Отрегулируйте уровень громкости сабвуфера относительно основной акустики
• Настройте частоту среза кроссовера (обычно 80-100 Гц)
• Выберите правильную фазу сабвуфера для согласования с основной акустикой
• Отрегулируйте уровень усиления на усилителе, избегая искажений

Правильная настройка позволит добиться сбалансированного звучания всей аудиосистемы автомобиля.

Возможные проблемы при подключении и их решение

При подключении сабвуфера к китайской магнитоле могут возникнуть следующие проблемы:

• Отсутствие звука: проверьте все соединения и питание
• Искажения звука: уменьшите уровень усиления на усилителе
• Шумы и помехи: проверьте качество заземления
• Слабый бас: настройте кроссовер и проверьте фазу сабвуфера

Большинство проблем решается проверкой соединений и правильной настройкой системы. При сложных неисправностях рекомендуется обратиться к специалисту.

Советы по оптимизации работы сабвуфера

Для получения максимального качества звучания следуйте этим рекомендациям:

• Используйте качественные кабели с достаточным сечением
• Обеспечьте хорошее заземление всех компонентов системы
• Разместите сабвуфер в оптимальном месте для лучшего распространения баса
• Периодически проверяйте и подтягивайте все соединения
• Используйте шумоизоляцию для предотвращения вибраций кузова

Соблюдение этих советов поможет добиться максимального качества звучания вашей аудиосистемы с сабвуфером.

Схема подключения сабвуфера и усилителя к магнитоле

Звучание штатной звуковой системы, которой комплектуется большинство автомобилей, не всегда удовлетворяет владельцев качеством звучания. Для того чтобы сделать звук в салоне более громким и насыщенным басовыми частотами, в машину устанавливается усилитель и низкочастотная колонка. Схема подключения сабвуфера и усилителя к магнитоле в машине проста, но требует начальных знаний электротехники. Штатную магнитолу обычно не заменяют, но в случае необходимости ставят самую современную систему. Как подключить усилитель и сабвуфер в машине зависит от установки новых внешних устройств. Низкочастотная колонка может быть установлена на полке заднего сидения. Такая акустика обеспечивает комфортный звуковой фон в салоне автомобиля. Если владелец планирует установить усилок на 0,5-1,5 кВт и такой же громкоговоритель, то единственным местом для акустической системы может быть только багажный отсек.

Подключение саба с усилителем к магнитоле

Чтобы подключить сабвуфер к магнитоле с усилителем нужно подготовить необходимые комплектующие и инструмент. Сначала определяется место, где будет размещаться низкочастотная система. Чаще всего для установки низкочастотного блока используется багажный отсек автомобиля. В комплекс низкочастотного автомобильного канала входят следующие узлы:

• Автомагнитола
• Аккумулятор
• Усилитель низкой частоты
• Конденсатор большой ёмкости
• Басовый мощный динамик

Все эти элементы должны быть соответствующим образом соединены между собой. Питание на автомагнитолу подаётся штатным способом, поэтому здесь ничего изменять не придётся. Важной частью работы по установке низкочастотного комплекса, является организация электропитания. Схема подключения саба и усилителя включает в себя подачу звукового сигнала от автомобильной магнитолы, подключение клемм электропитания к аккумулятору и соединение выходных контактов УНЧ с акустической системой. Низкочастотный усилитель для автомобиля не похож на бытовую технику. Обычно это плоский блок в металлическом корпусе, на одной из стенок которого расположены коаксиальные разъёмы типа «Тюльпан» для подачи звукового сигнала с внешнего источника и клеммы «под винт» для подключения питающего напряжения и акустических колонок.

В схеме подключения усилка и саба, параллельно клеммам питания, подключается конденсатор большой ёмкости. Он может составлять 0,5-2,0 фарады. Накопительный конденсатор выполняет функцию дополнительного источника питания.

При прослушивании музыкальных программ на большой громкости нередко возникают «провалы» в звучании низкочастотной системы. Это связано с тем, что автомобильный аккумулятор, на пиковой мощности музыкального комплекса, не может обеспечить большой потребляемый ток. В этом случае запасённая в конденсаторе электроэнергия отдаётся в цепь электропитания УНЧ, обеспечивая нормальное звучание. Подключение усилителя и сабвуфера осуществляется специальным кабелем, предназначенным для акустических систем. Для соединения элементов низкочастотного автомобильного комплекта нельзя использовать обычные провода типа ШВВП от бытовой аппаратуры.

Как подключить провода к усилителю и сабвуферу

Чтобы правильно подключить сабвуфер и усилитель нужно выбрать соответствующие соединительные провода. Акустические кабели для подключения элементов низкочастотного комплекса должны быть многожильными, выполненными из меди и иметь сечение соответствующее потребляемому току усилителя. Нельзя использовать провода некоторых фирм, которые имеют стальные или алюминиевые жилы, покрытые тонким слоем меди. Особенно это опасно при большой мощности звуковой низкочастотной системы. Для подключения саба к усилку используются готовые комплекты соединительных кабелей.

В такой набор входят провода для подключения питания от аккумулятора, провода для акустической системы, коаксиальные кабели для подачи сигнала от магнитолы. В комплекте имеется предохранитель, кабельные наконечники «под болт» и крепежные элементы. При небольшой мощности устройства на него подаётся только «+» питающего напряжения. Этот кабель должен в обязательном порядке подключаться через предохранитель, который располагается в моторном отсеке рядом с аккумулятором. Минус блока заводится на массу автомобиля. Если мощность низкочастотной системы превышает 500 ватт, такую схему подключения использовать нельзя и напряжение с аккумулятора подаётся по двум проводам. Чтобы надёжно подключить саб через усилитель нужно тщательно подтягивать все резьбовые соединения, так как постоянная вибрация при движении автомобиля может привести к пропаданию контакта и отказу звуковой системы.

Подключение саба через усилок

Как правильно подключить сабвуфер через усилитель с несколькими каналами. Для того чтобы получить полноценное и качественное звучание недостаточно использовать одноканальный блок низкой частоты. В этом случае только басовый канал сможет обеспечить хорошую выходную мощность. При этом громкость и качество воспроизведения чрез штатную акустику будет заметно хуже. Оптимальным решением будет использование УНЧ с несколькими каналами. В этом случае подключить сабвуфер в машину через усилитель можно через один из каналов, а остальные будут использоваться для работы на фронтальные и тыловые громкоговорители.Для того чтобы обеспечить чёткое разделение всего звукового диапазона на отдельные полосы частот, акустические системы автомобиля стыкуются с усилителем через фильтры — кроссоверы. В этом случае высокие частоты передаются твиттерами, средние частоты отрабатываются через широкополосные динамики, а глубокие и насыщенные басы воспроизводятся сабвуфером через усилитель.

Сабвуфер к усилителю подключается акустическим кабелем, который должен иметь как можно меньшее сопротивление. Этот провод должен быть медным и многожильным. Подключение усилителя и сабвуфера к магнитоле осуществляется межблочным кабелем. Поскольку через него передаётся слаботочный сигнал его сечение не так важно, как сечение питающих проводов и кабелей для подключения динамика.

Подключение саба с усилителем к магнитоле

Как подключить саб и усилок к магнитоле зависит от конструкции воспроизводящего устройства.Большинство штатных устройств оборудованы разъёмами с ножевыми контактами, которые используются для подключения встроенных громкоговорителей. Кроме этого на задней панели автомобильной магнитолы находятся разъёмы линейных выходов левого и правого каналов. Они предназначены для штекеров типа RCAили «Тюльпан» и используются для подключения внешнего блока низкой частоты.

Если используется одноканальный модуль, то чтобы подключить сабвуфер к магнитоле через усилитель нужно использовать переходник. Он суммирует левый и правый каналы для подачи их на вход низкочастотного блока.

Подключение саба к магнитоле с усилком кроме коммутации звукового сигнала подразумевает дистанционное включение питания. Для этого используется отдельный провод. Он отходит от колодки, которая используется для подключения встроенных акустических систем и маркируется «Systemremotecontrol». После включения зажигания автомобиля и подаче питания на головное устройство(ГУ), на этом проводе устанавливается потенциал + 12 вольт. На блоках низкой частоты, предназначенных для работы с автомобильными акустическими системами, имеется контакт, который маркируется таким же образом. Соединение контактов ГУ и усилителя обеспечивает одновременную подачу электропитания на оба устройства.

Схема подключения саба и усилителя в машине не обязательно должна включать в себя автоматическую подачу питания. Линию дистанционного управления можно не использовать, а поставить обычный тумблер, чтобы включать питание мощного низкочастотного тракта вручную.

Как подключить саб к магнитоле через усилитель

Для того чтобы оборудовать автомобиль качественной звуковой системой и подключить саб с усилком в машину, сначала нужно выбрать систему усиления низкой частоты. Её тип определяется требованиями к звуковоспроизведению. Автомобильные модули бывают следующих типов:

• Одноканальные
• Двухканальные
• Четырехканальные
• Пятиканальные

Блоки с одним каналом применяются только для подключения саба. Они могут работать на нагрузку до 2 Ом. Такая система проста в установке и надёжна. На автомагнитоле нет регулятора усиления низких частот, но он имеется на НЧ модуле, и всегда можно установить нужный уровень громкости. Двухканальные системы допускают подключение двух громкоговорителей или одного, но мощного динамика. Самыми популярными моделями являются системы на четыре канала. Они позволяют подключить саб и усилок к магнитоле и в больших пределах менять конфигурацию звуковой системы автомобиля. Устройство с пятью каналами позволяет подключить четыре акустических системы и НЧ колонку. Это самая неэкономичная модель и при работе на стоянке такой блок быстро посадит аккумулятор.

Подключение сабвуфера с усилителем в машину начинается с выбора места установки. От этого будет зависеть длина соединительных кабелей. Схема подключения сабвуфера в машине через усилок предполагает расчёт длины проводов заранее, так как весь монтаж будет проводиться под обшивкой. При установке модуля нужно знать, что этот электронный блок будет выделять при работе большое количество тепла, поэтому в месте установки должна быть нормальная циркуляция воздуха. При подключению саба к усилителю в автомобиле нужно избегать крепления блока на боку или в любом неправильном положении. Если НЧ блок предназначен только для сабвуфера, то лучшим место его размещения будет багажный отсек, где модуль находится рядом с сабом. В этом случае потребуется только один плюсовой провод питания и межблочный кабель от магнитолы. Подключение сабвуфера к магнитоле с усилителем фото.

Как подключить динамик сабвуфера к усилителю

Подключение динамика сабвуфера к усилителю выполняется акустическим кабелем, который входит в готовые наборы или приобретается отдельно. Лучше всего, когда УНЧ и сабвуфер располагаются рядом. Это позволяет до минимума сократить длину соединительных проводов. При этом снижаются потери в кабеле. Если НЧ модуль и саб располагаются в багажном отсеке автомобиля, рядом крепится накопительный конденсатор, который позволит избежать провалов звука при большой мощности. При прокладке соединительных кабелей внутри отсеков автомобиля нужно использовать имеющиеся технологические отверстия. В точках перехода через металлические поверхности на провода одеваются пластиковые втулки, позволяющие избежать повреждения изоляции и короткого замыкания.

Как подключить сабвуфер к магнитоле своими руками?

Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

Подключение такое могут сделать на СТО  RealZvuk или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

Необходимый инструментарий и материалы.

• Предохранитель.
• Конденсатор.
• Проводка.
• Кусачки.
• Плоскогубцы.
• Изолента.
• Гаечные ключи.
• Разводной ключ и стяжка.
• Непосредственно сабвуфер.

Подключение пассивного сабвуфера к магнитоле, инструкция.

Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

Схема подключения сабвуфера к магнитоле.

Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле. Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

Замечу: сабвуфер вместе с усилителем требует немала места, поэтому многие размещают их в багажнике машины. Как вы, наверняка, догадались для подключения сабвуфера в таком случае провода приходится вести через весь салон — к аккумулятору.

Внимание!
Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания).
Начинаем подключение пассивного сабвуфера.

Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

Смотрите Как подключить сабвуфер

Первый этап подключения.

Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

Второй этап.

Протягиваем провода в моторном отсеке и выводим жгут в салон.

В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

Третий этап.

От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

Четвертый этап подключения сабвуфера к магнитоле.

«Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

Подключение активного сабвуфера к магнитоле.

При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.

Многие граждане устанавливают сабвуферы у себя дома, но далеко не каждому известно, как поставить данный прибор в автомобиль и на каком сабвуфере лучше остановить свой выбор. В настоящее время на рынке встречается большое количество моделей.

Монтаж сабвуфера в авто

Сабвуфер представляет собой обыкновенный аудиодинамик, но у него достаточно крупные габариты, и его преимущественной задачей является воспроизведение басов. Через один динамик нельзя воспроизводить все необходимые звуки. Существует высокочастотное звучание, звучание с низкими и средними частотами. СЧ и НЧ аудиодинамики характеризуются плотным и четким басом. Произвести установку такой системы достаточно трудно. Она занимает довольно много места в салоне, поэтому поставить сабвуфер, к примеру, в седан очень сложно.

Существуют активные и пассивные автомобильные сабвуферы. У пассивной модели есть всего один аудиодинамик, который вмонтирован в корпус из древесины. Данный материал улучшает качество звучания. Сабвуфер пассивный лишен каких-то дополнительных деталей. Это обычный динамик. Его нельзя подключать к общей мультимедийной системе, потому что так можно обеспечить короткое замыкание.

Выбираем динамик для сабвуфера в машину

10-ти дюймовый низкочастотный динамикЗачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Для данной разновидности сабвуфера требуется специальный усилитель. Такое устройство получает от системы соответствующие сигналы, после чего отправляет их на сабвуфер, выдающий НЧ. У активного же сабвуфера уже есть свой усилитель. Его можно напрямую подсоединить к мультимедийной системе и наслаждаться отличным звучанием. Вам не нужно будет дополнительно покупать и подключать усилитель. Но у сабвуферов активного типа есть один минус – они стоят гораздо дороже своих пассивных аналогов.

Перед тем, как подключать сабвуфер, с АКБ необходимо снять клемму. Затем нужно подсоединить самый главный проводок, разъем для которого находится между мотором и автосалоном. Провод необходимо пропускать максимально аккуратно, а затем его зажать непосредственно под капотом.

У активного сабвуфера, как правило, есть пара выходов, которые и предоставляют возможность прямого подключения к системе. Для данной цели нужно воспользоваться специальным шнуром. В общем, установка автомобильного сабвуфера не вызовет особых сложностей.

Еще один короб под Alpine SWR12

Еще один короб под SWR12 , Размеры 93х40х25, порт 220см на 34гц, обьем чистый 44 литра
Сабвуфер, который давно стал легендой автозвука
Номинальная мощность 1000вт
Максимальная мощность 3000вт
Короб из фанеры с щелевым портом, обшит карпетом.

Спецификация динамика Alpine SWR 12D4

• Мощность RMS, Вт : 1000
• Максимальная мощность, Вт : 3000
• Частотный диапазон, Гц : 24 — 200
• Импеданс, Ом : 4 + 4
• Fs, Гц : 28
• SPL, дБ : 84,9
• Vas, л : 46
• Qts : 0,48
• X-max, мм : 20
• Монтажная глубина, мм : 162
• Монтажный диаметр, мм : 275

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.
Плюсы:
-Высокая эффективность (громче чем ЗЯ)
-Хорошее охлаждение катушки сабвуфера
-Возможность настройки оформления под определенные жанры музыки с целью получения максимальной эффективности в определенной полосе низких частот
Минусы:
-Сложность расчета
-Занимает гораздо больше места, чем ЗЯ
-Имеет более размытый бас, в отличие от ЗЯ(К слову, качество баса в ФИ все же можно улучшить, но жертвуя давлением)

Именно из за высокой громкости, и давления я выбрал ФИ.И конечно же настройка короба под свои вкусы.

Подключение усилителя к китайской магнитоле

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле — для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт. , то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Для расширения возможностей автомобильного акустического оборудования используется установка дополнительных устройств, усиливающих звук с одновременным удалением шумов и помех. Устройства монтируются в сервисных центрах или самостоятельно. Перед началом работ владельцу необходимо выяснить, как подключить усилитель к магнитоле и как устранить возможные неисправности при эксплуатации.

Зачем нужен усилитель

В головных мультимедийных устройствах находится встроенный усилитель, который устраивает не всех автовладельцев. Установка дополнительного оборудования позволяет очистить сигнал от помех и установить дополнительные громкоговорители, улучшающие воспроизведение низких или высоких частот. При использовании дополнительного усилителя следует учитывать мощность генератора и емкость аккумулятора, для снижения вероятности провала напряжения применяются электролитические конденсаторы (накопитель).

Как рассчитать мощность и выбрать

Чтобы самостоятельно подобрать оборудование, надо посчитать мощность громкоговорителей, установленных в цепи каждого канала. Исходя из полученных значений, выбирается внешнее устройство усиления сигнала. Рекомендуется приобретать более мощный прибор (на 10-15%), чтобы снизить нагрузку на оборудование и позволить впоследствии заменить акустику. Также следует учитывать сопротивление катушек в динамиках и частотный диапазон, на который рассчитаны изделия.

Выбор типа усилительной машинной установки зависит от конфигурации будущей акустической системы. Если планируется подключить сабвуфер к усилителю, достаточно устройства с 2 каналами, которые соединяются по мостовой схеме. Если причиной доработки является стремление избавиться от шума в динамиках и повысить громкость звучания, необходимо приобрести 4-канальный блок. Для одновременного использования 4 колонок и саба потребуется установка 5-канального усилителя или применение 2 отдельных устройства.

Для подключения автомобильного усилителя к магнитоле используются разъемы типа «тюльпан» или RCA, вынесенные на заднюю стенку корпуса головного устройства. Перед покупкой внешнего устройства рекомендуется уточнить тип используемых на проигрывателе выходов. При отсутствии разъемов допускается коммутация усилительного блока к стандартным акустическим выходам через модуль снижения амплитуды сигнала (аттенюатор).

Подготовка

На этапе предварительной подготовки владелец автомобиля разрабатывает схему подключения усилителя с учетом расположения штатного оборудования. Если в конструкции автомобиля будут установлены дополнительные громкоговорители (например, сабвуфер или высокочастотные динамики), необходимо продумать методику монтажа устройств. Исходя из полученных данных, владелец автомобиля приобретает кабели питания, межблочные шнуры с тюльпанами, дополнительные элементы декора и прочие детали, необходимые при установке усилительного оборудования.

Провода

Чтобы подсоединить усилок к бортовой сети автомобиля, нужен специальный кабель, рассчитанный на ток, потребляемый дополнительным оборудованием. Шнур подбирается, исходя из мощности установленных компонентов с учетом дополнительных тепловых потерь (до 30%). Например, при коммутации 2-канального усилителя с номинальной мощностью 200 Вт следует учитывать тепловые нагрузки, которые составляют около 60 Вт. Полученное значение мощности требует использовать кабель, рассчитанный на 21,6 А (рекомендуется сделать запас по прочности еще на 10-15%).

Для расчета сечения провода существуют специальные таблицы, отображающие зависимость диаметра кабеля от передаваемого тока. Для монтажа следует использовать шнур с медной жилой, не разрушающейся при вибрационных нагрузках. При покупке кабеля следует обратить внимание на толщину и характеристики изоляции, поскольку материалы низкого качества самопроизвольно растрескиваются при снижении температуры до -15°С.

Предохранитель

В цепи питания усилителя в авто необходимо установить предохранитель, предотвращающий воспламенение изделия при коротком замыкании (например, из-за разрушения изоляции кабелей питания). В конструкции оборудования предусмотрены штатные элементы защиты, дополнительная вставка располагается около клеммы аккумулятора. Чтобы правильно подключить автомобильный усилитель, необходимо применять предохранители с номиналом не более 50 А.

Межблочный кабель

Смонтированный усилитель нужно подключить к головному устройству специальным межблочным кабелем, оборудованным защитой из металлической сетки. Экран снижает вероятность появления помех, возникающих при работе системы зажигания и электронных компонентов автомобиля. Не рекомендуется прокладывать коммутационные шнуры вблизи штатных блоков управления и электрических двигателей, установленных в климатической установке транспортного средства.

Где и как установить

Установка усилителя в машину определяет длину акустических кабелей, необходимых для подсоединения, и протяженность магистрали для подключения к аккумуляторной батарее. Например, при размещении устройства в багажном отделении для подсоединения каждого громкоговорителя потребуется шнур, длиной 3-4 м (с учетом изгибов и прокладки под обшивками). Изделие устанавливают в горизонтальном положении на специальном подиуме. На части машин применяют второй усилитель, предназначенный для фронтальной акустики, который выносится в салон.

Допускается размещение оборудования в специальной нише под задней полкой (используется на машинах с кузовами седан или купе). Если нужно поставить автоусилитель под сиденье пассажира, необходимо учитывать размещение воздушных каналов климатической установки и наличие жгутов электропроводки для обогрева сидений и управления боковыми подушками безопасности. При подобной схеме укорачивается длина кабеля, идущего от магнитолы к усилителю, что улучшает качество передаваемого сигнала.

Дополнительные устройства для усиления звука, устанавливаемые в автомобиль, выделяют тепло, которое требуется отвести вентиляцией. Для нормального проветривания корпус не рекомендуется устанавливать вертикально, а также закрывать пластиковыми или тканевыми чехлами. Для улучшения циркуляции воздуха устанавливаются дополнительные вентиляторы, включающиеся совместно с акустической системой автомобиля.

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Выведенные в панель приборов шнуры подключаются к разъемам, дополнительно прокладывается сигнальный кабель управления, который коммутируется к выходу Rem (используется для синхронного пуска и выключения усилителя).

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

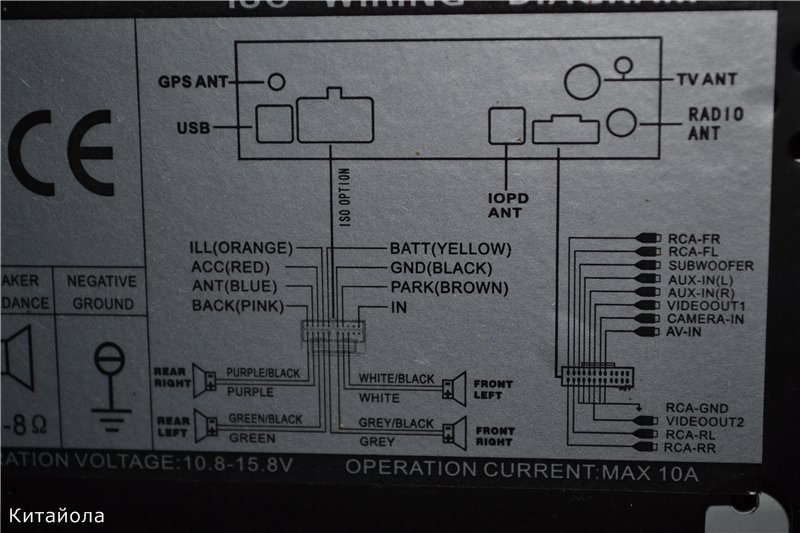

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Как настроить

Настройка усилителя позволяет обеспечить равномерное звучание через все динамики акустической системы. Для регулировки требуется повернуть регулятор Gain (на части устройств обозначен как Level) до минимального уровня, а затем установить корректор фильтра HP на максимум. Если усилительный блок оборудован встроенным эквалайзером или блоком усиления низких частот, требуется отключить функции (из-за влияния на звуковую картину). При использовании высокочастотных динамиков дополнительно регулируется положение корректора LP.

Для дальнейшей настройки необходимо включить воспроизведение музыкального контента на головном устройстве. После отключения тонкомпенсации регулятор громкости выкручивается до положения, соответствующего появлению хрипов в акустике. Затем пользователь снижает громкость и настраивает по аналогичной методике положение корректора Gain. Настройка режима работы производится до момента получения мягкого звука, равномерного для всех динамиков. Корректно настроенный сабвуфер не выделяется на фоне остальных частот, гармонично дополняя звуковую картину.

Проблемы и их решение

Если установленный блок не включается, причиной дефекта является нарушение целостности цепи питания или встроенного адаптера, который можно проверить вне автомобиля, подключив изделие дома через блок питания, выдающий постоянный ток, напряжением 12 В. Если в бытовых условиях оборудование включилось корректно, необходимо проверить состояние кабелей на автомобиле при помощи тестового прибора. Налет окислов и ржавчины на контактах ухудшает передачу электроэнергии, при повышении силы тока образуются разрывы цепи.

От магнитолы идет кабель, по которому пропускается сигнал на активацию усилительного контура. При нормальных условиях напряжение в кабеле составляет 5 В, при снижении параметра требуется проверить надежность контакта и убедиться в отсутствии переломов шнура. Дополнительно проверяется состояние предохранителей и надежность заземления контура питания и межблочных кабелей.

В конструкции усилителей предусмотрен защитный блок, который выдает ошибку (мигание контрольного индикатора) при обнаружении неисправного динамика или при замыкании звуковых кабелей. Для восстановления работоспособности следует поочередно отключить громкоговорители, чтобы найти поврежденную цепь. Для определения нарушения заземления используется омметр, который пользователь поочередно подключает к цепям репродукторов.

Скрипы при воспроизведении указывают на перегрузку усилительного устройства. Рекомендуется снизить громкость звучания или подобрать динамики с улучшенными характеристиками. Дефект возникает при повреждении коммутационных кабелей, поэтому дополнительно следует проверить точки соединения проводов для подключения сабвуфера и усилителя. При периодическом пропадании звука следует проверить состояние межблочных и акустических кабелей. Если нарушается трансляция только по одному входу, следует искать поломку в магнитоле.

Некоторых автомобилистов не устраивает качество звучания штатной системы мультимедиа. В этом случае необязательно менять в машине динамики или аудиосистему. Ситуацию можно улучшить путём установки усилителя мощности. Подобрав устройство под свои запросы, останется установить его и правильно подключить к магнитоле, следуя пошаговым действиям.

Зачем необходим усилитель к магнитоле в машине

Установка усилителя в дополнение к магнитоле не только повысит общую мощность звукового сигнала, но и улучшит качество звучания. Плюс ко всему к усилителю можно подключить сабвуфер. Использование устройства усиления позволяет выполнить оптимальную настройку звучания автомобильной аудиосистемы. Выполнив подключение усилителя через кроссовер, звук воспринимается лучше во всём диапазоне частот. Важно понимать, что напряжение бортовой сети автомобиля не всегда соответствует 14,4В, которое необходимо для обеспечения максимальной мощности усилителя. В особенности такая ситуация проявляется при использовании сабвуфера: выходное напряжение усилителя при более низком напряжении питания не может раскачать мощную нагрузку в виде НЧ (низкочастотных) динамических головок.

Обозначенная проблема решается путём установки электролитических конденсаторов большой ёмкости (1Ф). Этот элемент накапливает необходимый разряд и при пиковой нагрузке не позволяет «проседать» басам, т. е. сигнал получается сочным, чётким, без каких-либо искажений. Для того чтобы можно было подключить сабвуфер к усилителю, в устройствах есть специальный выход для саба. Чтобы улучшить качество звука, необязательно производить замену головного устройства и колонок. В этом случае понадобится просто установить четырехканальный усилитель, который наделен компактными размерами и имеет довольно высокие показатели выходной мощности. Если серьёзно подойти к переоборудованию звуковой части автомобиля, то подключить усилитель не составит особого труда.

Стоит отметить, что многие автомобили оснащаются штатными аудиосистемами с динамиками посредственного качества. Для того чтобы добиться действительно высокого качества звука, нужно задуматься не только над приобретением усилителя, но и над заменой штатных динамических головок. У каждого автовладельца есть возможность выбора места расположения колонок, а также дополнительных компонентов. Многих вполне устраивает установка в передней части салона динамиков с пищалками и твиттерами. Для монтажа подобной системы понадобится четырёхканальный усилитель мощности.

Как работает усилитель

Чтобы понять это, необязательно вникать в его электрическую схему и выяснять, из каких элементов он собран. Достаточно будет рассмотреть, что происходит с сигналом при его поступлении на усилитель от магнитолы. Принято считать, что сигнал на усиливающее устройство подаётся малой амплитуды, после чего увеличивается до определённого значения. Такое рассуждение верно, но только частично, поскольку усилителем создаётся новый сигнал, являющийся копией входного.

На устройство усиления сигнал подаётся от штатной магнитолы, увеличивается до уровня, обеспечивающего нормальную работу динамиков. В результате входной и выходной сигналы различаются только по мощностным характеристикам. Независимо от усилителя, конструкция будет иметь три основных узла:

1. Входную схему.
2. Блок питания (БП).
3. Выходной каскад.

Каждый источник звука имеет определённый уровень выходного напряжения. Например, одна магнитола выдаёт сигнал на линейном выходе напряжением в 1В, другая в 3В. В этом случае усилитель должен обработать сигналы с разным уровнем. Один сигнал, как правило, обрабатывается штатными устройствами и некоторыми моделями усилителей. Однако большая часть устройств способна обработать два входных сигнала. Если они имеют высокий уровень, то подаются непосредственно на нагрузку, при низком, сперва проходят через усиливающее устройство.

Важно знать, что чувствительность входного узла должна соответствовать уровню сигнала, который подаётся с магнитолы. В устройстве усиления происходит регулировка входной чувствительности, что определяет коэффициент усиления. При слишком большой входной чувствительности, сигнал на выходе может быть искажённым. В этом случае его контролируют по регулятору громкости на магнитоле. Для лучшего понимания, можно сказать и так: чувствительность регулируется для того, чтобы исключить несоответствие уровней выходных сигналов в автомобильной аудиосистеме. О правильной регулировке чувствительности можно судить по отсутствию искажений в динамических головках.

Такой узел, как блок питания, предназначен для того, чтобы преобразовывать напряжение от АКБ в более высокое. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков. Одной из функций автомобильного усилителя является повышение и контроль питающего напряжения. Для этого в блоке питания используется трансформатор. Поскольку звуковой сигнал является переменным, то для работы нагрузки (динамиков) потребуется два напряжения: положительное и отрицательное. Для их реализации с трансформатора снимаются два напряжения с противоположной полярностью. Скомбинировав эти колебания можно получить переменный сигнал.

Если БП выдаёт +25В, то он также должен выдавать -25В, что необходимо для питания усиливающего устройства. В приведённом примере разница напряжений составляет 50В. Рассчитав мощность по формуле P=U²/R, где P — мощность усилителя, U — напряжение, R — сопротивление нагрузки, при напряжении питания 50В и колонках 4 Ом, получим мощность в 625 Вт. Чем больше разница напряжения питания БП, тем с усилителя можно снять большую мощность.

Выходной каскад обеспечивает непосредственно усиление входного сигнала, который после подаётся на динамические головки. Основной элемент выходного узла — транзисторы большой мощности, которые работают в режиме ключа, обеспечивая подачу повышенного напряжения с БП на выход устройства усиления. Реализуется это путём преобразования напряжения с блока питания в необходимую форму сигнала. Управление транзисторами осуществляется входным сигналом: напряжение с БП принимает форму аудиосигнала, т. е. транзисторы включаются или отключаются в зависимости от сигнала на входе.

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Характеристики усилителей в зависимости от количества каналов:

1. Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
2. Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
3. Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
4. Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
5. Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
6. Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.

Как выбрать усилитель

Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

1. Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
2. В багажнике. Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
3. Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
4. Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Провода для монтажа

Одним из важных элементов в подключении устройства являются провода. Они необходимы для питания и межблочного соединения. Могут понадобиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить ещё 30% на потери из-за низкого КПД. Если рассмотреть в качестве примера два двухканальных усилителя суммарной мощностью 200 вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I=P/U, где I —ток, P — мощность, U — напряжение. Поскольку напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.

Предохранитель

Поскольку кабель питания проходит в непосредственной близости к кузову, обязательным элементом в схеме подключения усилителя является предохранитель, который в случае короткого замыкания исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель защиты силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим значением.

Существуют разные виды предохранителей, но самые распространённые — это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, а внутри расположена плавкая вставка. Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, которые соединяются элементом из плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленных недостатков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов. Вероятность выхода из строя, минимальна.

Межблочный кабель

Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

Как подключить своими руками

При стандартном подключении, провода питания соединяют напрямую с АКБ. Плюс соединяют с положительной клеммой аккумулятора, минус — на кузов автомобиля. Питание подводится на усилитель и подключается к соответствующим входам: плюсовой провод (красный) соединяют с гнездом усилителя, на котором обозначено напряжением питания. Минусовой (чёрный) подключают к разъёму GND. На гнёзда Remote подводится сигнальный провод от источника сигнала, т. е. от магнитолы. В некоторых схемах может использоваться конденсатор, но, как правило, его устанавливают в комплекте с мощными усилителями.

Пошаговый процесс подключения

Разобравшись со схемой подключения и подготовив все необходимые инструменты и материалы, можно приступать к самому процессу.

1. Устанавливаем усилитель в том месте, где будет исключён перегрев, препятствие воздухообмену и намокание.

Приступаем к прокладке проводов. В первую очередь необходимо проложить сигнальный и дополнительный провода, идущие от магнитолы к усилителю. Каждый автовладелец должен сам определиться, как это сделать лучше, поскольку универсальных рекомендаций нет. В любом случае придётся снимать декоративную обшивку салона, чтобы уложить провода красиво. Важно знать, что межблочный провод не должен контактировать с проводкой автомобиля, которая находится под напряжением.

Подключение усилителя к магнитоле без тюльпанов

Как быть в том случае, если у магнитолы нет тюльпанов, т. е. линейного выхода? Как правило, такие разъёмы отсутствуют у штатных устройств. Процесс подключения усложняется, но все же проблема решаема и для этого используется согласующий адаптер. Чтобы внедрить в магнитолу линейный выход, выполняют следующие действия:

1. Приобретают адаптер линейного выхода. Устройство позволяет согласовать выходной сигнал с входом усилителя.
2. Снимают магнитолу и присоединяют к ней адаптер, что позволит соединить её с усилителем. После соединения входных проводов адаптера с магнитолой, выставляют значение выходного сигнала, который должен соответствовать характеристикам усилителя.
3. Регулировку нужно выполнить внимательно, поскольку от этого зависит, насколько качественным будет звук.
4. Адаптер приматывают изолентой к жгуту с проводами. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.
5. К выходным разъёмам адаптера подключают сигнальный кабель, подсоединяют провода питания на усилитель. В соответствии с маркировкой подключают линейные провода. После включения усилителя нужно обратить внимание на звучание динамиков: каждый должен звучать в соответствии со своим каналом и расположением.
6. Проверяют соотношение баланса: повернув ручку в правое положение — звучание должно наблюдаться только в правых динамиках, в левое — в левых. Кроме этого, необходимо проверить уровень сигнала на выходе: регулятор громкости устанавливают примерно на 70% от максимального значения, после громкость сводят к минимуму. Если при выполненных манипуляциях искажений в звуковом сигнале не наблюдалось, значит, подключение выполнено правильно.

Как подключить два и более усилителя

Как правило, два и более усилителя подключают те, кто хочет добиться высокого качества звука и повысить мощность сигнала. Однако при таком варианте возникают некоторые трудности:

• с подключением питания;
• с подключением RCA кабеля на несколько усилителей;
• с дистанционным включением усилителей.

Если монтаж первого усилителя был выполнен без конденсатора, то с несколькими устройствами его всё-таки придётся установить. Схему, в соответствии с которой будет организовано питание нескольких усилителей, подбирают исходя из их мощности. Можно подключить два усилителя, задействовав один конденсатор, соединив его параллельно с АКБ. Что касается подключения RCA кабеля, то нужно исходить из требований, предъявляемых к конкретному усилителю. Например, при подключении двух усилителей воспроизводится одна и та же полоса частот. В этом случае достаточно использовать выходные разъёмы на самих устройствах, если они есть. Можно также разделить каналы по входу при помощи кроссовера.

Для дистанционного включения усилителя подаётся напряжение +12В на разъем REM устройства, питание берётся с антенны на магнитоле. Проблема при подключении нескольких усилителей состоит в том, что нагрузка на головное устройство может быть слишком большой. В лучшем случае усилители не включатся, а в худшем магнитола может выйти из строя. Ситуацию можно решить путём установки по цепи дистанционного включения, реле. Подключается элемент довольно просто: при включении головного устройства срабатывает реле, через него подаются +12 В на разъем REM усилителей.

Видео: как подключить усилитель своими руками

Установка и подключение усилителя своими руками не является трудоёмкой процедурой. Даже если вы столкнулись с этим впервые, достаточно приобрести необходимые элементы и ознакомиться с пошаговым процессом. Главное, правильно выбрать место под установку, при подключении соблюдать полярность питания, соединения делать надёжными и по окончании работ проверить схему подключения. Останется проверить работоспособность устройства.

Как подключить сабвуфер к автомагнитоле — схема правильного подключения + Видео

Установку и подключение низкочастотного динамика – сабвуфера – нельзя назвать легким процессом. Во-первых, сабвуфер занимает приличное место, ввиду своих немалых размеров, а во-вторых, сам процесс подключения требует определенных навыков и знаний в автоэлектрике.

1 Сабвуфер – типы устройства

Современные сабвуферы разделяются на два типа. Первый называется пассивным и представляет собой мощный динамик, облаченный в деревянный корпус. Никаких дополнительных устройств и систем в этом самом деревянном корпусе нет, поэтому подключать динамик к штатной акустической системе напрямую нельзя, так как это спровоцирует короткое замыкание и выведет из строя всю систему.

Поэтому для установки и подключения сабвуфера к штатной магнитоле необходимо использовать дополнительный усилитель, который будет принимать часть сигнала на себя. Однако, конструктивные особенности и электронная схема некоторых современных автомагнитол предполагают наличие штатного усилителя, к которому можно подключать пассивный сабвуфер. Правда, в этом случае необходимо убедиться, что мощность динамика ниже мощности встроенного усилителя.

Что касается второго типа сабвуферов, то они имеют встроенный в конструкцию усилитель, однако их цена на рынке в несколько раз выше. Бюджетный, но и более трудоемкий процесс – установка и подключение пассивного сабвуфера.

2 Установка и подготовка к подключению

Перед тем, как заняться подключением сабвуфера, его необходимо правильно установить в автомобиль. Для установки своими руками вам потребуется набор инструментов, непосредственно сам низкочастотный динамик и, конечно, время. Из инструментов потребуются – стяжки, усилитель, изолента, нож, плоскогубцы, набор отверток и ключей, а также кабели различных сечений. Перед началом установки необходимо отрубить клемму с аккумуляторной батареи.

Установка начинается с проводки силового провода, который находится в передней части автомобиля. Как правило, сабвуферы устанавливают в багажнике, чтобы не терять место в салоне. Силовой провод нужно аккуратно проводить из-под капота в багажное отделение. На некоторых моделях машин это можно сделать через технологическое отверстие в перчаточном ящике. Если его нет, имеет смысл аккуратно просверлить отверстие самостоятельно. Цвет плюсового провода на множестве моделей автомобилей красный.

После необходимо установить дополнительный предохранитель, который будет располагаться рядом с клеммой аккумуляторной батареи.

Кроме того, часть плюсового провода, которая находится в моторном отсеке, необходимо дополнительно изолировать с помощью изоленты или гофры. Для бесперебойной работы рекомендуется установить и специальный конденсатор, чтобы предотвратить скачки напряжения электросети автомобиля после подключения сабвуфера к автомагнитоле. Однако подключение конденсатора можно не проводить, если мощность усилителя менее 350 Ватт. Что касается минусового провода, то его, как правило, подключают к стальному элементу кузова, фиксируют гайкой или болтом.

3 Подключение сабвуфера к штатной автомагнитоле

Далее необходимо демонтировать магнитолу – внимательно рассмотрите все выходы и ищите красные или желтые с надписью SW. После этого выходы необходимо соединить с проводами, идущими от усилителя, при этом не забывая отдельно подключить провод SRC – тонкий провод питания сабвуфера (чаще всего голубого цвета). После подключения RCA кабелей – «тюльпанов» – необходимо провести их к соответствующим разъемам на усилителе, также не забывая про провод питания сабвуфера.

Некоторые владельцы автомобилей предпочитают подключать провода от усилителя напрямую на аккумулятор, в этом случае усилок будет получать постоянное напряжение в 12 Вольт, однако это приведет к скорому выходу из строя блока АКБ. В случае, если усилитель двухканальный, необходимо подключить провода от сабвуфера к обоим каналам для оптимального распределения мощности. В процессе установки необходимо также правильно расположить провода в салоне автомобиля, спрятав их под боковую обшивку, при этом не защемив и не повредив соединения.

Обшивку снимать не обязательно, в некоторых местах ее достаточно поддеть и закрепить на место. В конце можно подключать снятую клемму к аккумулятору и тестировать систему. Если вы сомневаетесь в возможности самостоятельно осуществить подключение сабвуфера к магнитоле, то лучше доверить данный процесс профессиональным автоэлектрикам, которые также помогут вам настроить необходимые параметры для качественной работы низкочастотного динамика и усилителя.

Как подключить сабвуфер к магнитоле без усилителя

Если Вы решили установить сабвуфер, но Ваш бюджет не позволяет сделать это так как надо, то есть более простой и бюджетный вариант это реализовать. Можно подключить сабвуфер к магнитоле без усилителя.

Делать этого, я конечно не рекомендую, так как усилитель магнитолы достаточно слабый, чтобы дать хороший сигнал, и раскачать сабвуфер. Но если Вы всё-таки решили это сделать, то вот небольшой пример, как мы в свое время воплотили данную затею в жизнь.

Встроенный усилитель магнитолы

Скорее всего Ваша магнитола выдает 40-50 Ватт на канал (так на ней должно быть написано – в реале там не больше 20 Ватт), а это значит, что для того чтобы подключить сабвуфер напрямую к магнитоле, нужно соединить два канала по мостовой схеме.

Некоторые современные магнитолы, в своем основном разъеме имеют выход на сабвуфер, как и на остальные колонки. Стоит прочитать инструкцию к Вашей магнитоле, чтобы узнать это, если у Вас такой выход есть, то Вам повезло и сабвуфер можно будет подключить как и обычный динамик, в нашем случае такого выхода не оказалось.

Возьмем для примера магнитолы Pioneer. Начиная с 4000-ой серии производитель стал указывать в инструкции что максимальная мощность магнитолы может быть 4×50(4Ом) (Это при варианте использования два фронт канала + два тыловых), либо 2×50(4Ом) и 1×70(2Ом). Из этих данных мы можем сделать вывод, что 2 тыловых канала можно объединить в мост.

Также в настройках самой магнитолы есть ручная корректировка усилителей тыловых каналов, в который помимо всех режимов есть режим включения по мостовой схеме, который называется Sub.

Какой сабвуфер выбрать для работы со встроенным усилителем магнитолы?

С магнитолой мы разобрались. Теперь давайте перейдем к сабвуферу. Сабвуфер нам понадобится с небольшой мощностью, но с высокой чувствительностью. Подойдет какой-нибудь корпусной сабвуфер типа “Magnat 301” серии Bull Power. Конечно это не самый хороший вариант, но для нашей инсталляции он подойдет.

Теперь пару слов про качество звука. Мы пробовали, воспроизводить такой вариант подключения на стенде с магнитолой Pioneer DEH 4500 и сабвуфером. Изначально мы ожидали, что ничего не получится и качество звука будет отвратное, но после сборки всей схемы, мы были приятно удивлены. Бас был конечно не как у топовых инсталлов с дорогими компонентами, но вполне ощутимый и приятный.

Итог

Из этого можно сделать вывод, что подключить сабвуфер пассивного типа к магнитоле без усилителя вполне возможно, главное при этом иметь магнитолу у которой есть отдельный выход на сабвуфер или есть возможность работать в мостовом режиме, и сабвуфер небольшой мощности, но с высокой чувствительностью.

⚡️Как подключить сабвуфер к магнитоле

На чтение 3 мин. Опубликовано 27.11.2015 Обновлено 07.07.2019

Качественная аудиосистема в автомобиле – это гарантия того, что автовладелец может насладиться любимой музыкой во время поездки, а качество звука будет неизменно на высоте. Сегодня многие автопроизводители устанавливают в своих автомобилях не слишком качественные аудиосистемы, поэтому неудивительно, что многие автовладельцы задумываются над вопросом улучшения штатной акустики.

Существенно улучшить качество звучания базовой магнитолы вы можете при помощи установки сабвуфера. Такой динамик воспроизводит низкие частоты, которые добавляют музыкальным композициям сочности и реалистичности. В этой статье на нашем сайте мы расскажем вам как подключить и правильно выбрать сабвуфер для автомобиля.

Разберём в первую очередь разновидности сабвуферов, используемые в автомобилях. Активный сабвуфер имеет собственный кроссовер для акустики и усилитель. Нужно сказать, что акустика данного типа воспроизводит качественные низкие частоты и при этом не перегружает основной усилитель звука. Пассивный сабвуфер не оснащается дополнительными усилителями мощности, что существенно усложняет их настройку.

Правильная настройка сабвуфера

Выполнить правильное подключение и настройку может лишь специалист. В продаже также можно найти НЧ-сабвуфер, по сути, представляющий собой отдельный динамик, который впоследствии нужно будет встроить в корпус, самостоятельно изготовленный автовладельцем.

Сабвуфер в машину. Преимуществом подобного варианта является то, что установить сабвуфер вы можете в любом месте автомобиля.

Выбор места установки сабвуфера напрямую зависит от конкретного типа автомобиля и варианта кузова.

• В седанах рекомендуют располагать сабвуфер в задней полке, в дверях или даже в передней панели.
• В универсалах и хэтчбеках отличным местом для установки сабвуфера станет багажник. В данном случае вы можете использовать как самостоятельно изготовленный корпус или уже готовый активный автомобильный сабвуфер.
• В кабриолетах и родстерах устанавливают сабвуфер в крышку багажника. В данном случае рекомендуется использовать два динамика, что улучшит качество звучания.

Впрочем, это только лишь рекомендации специалистов, поэтому каждый автовладелец может самостоятельно решить, как и куда ему устанавливать сабуфер в автомобиле.

Также вам необходимо продумать подключение сабвуфера  к аудио системе автомобиля. Вам нужно решить следующие вопросы:

1. Как проводить кабели от усилителя к сабвуферу.
2. Возможно ли подключение напрямую к магнитоле.
3. Где располагать предохранитель сабвуфера.

При подключении активного сабвуфера используется один линейный кабель. Необходимо учитывать поддерживает ли ваша автомагнитола работу с сабвуферами. В том случае, если специальный разъем для подключения сабвуфера отсутствует, вам необходимо самостоятельно выполнить такой разъем, для чего воспользоваться паяльником и схемой из интернета.

Пассивный сабвуфер подключается по схожей схеме, за исключением того, что ему параллельно требуется подключение усилителя. В том случае, если ваша головная магнитолы предусматривает установку усилителя, то каких-либо проблем с подключением не возникает. Проводится акустический кабель к subwoofer, настройки выполняются через усилитель. Питание subwoofer берётся через усилитель, а не напрямую от аккумулятора.

Каких-либо определённых проблем с подключением усилителя не возникает. Однако если вы не уверены в своих силах, лучше всего доверить эту работу профессионалам, и они выполнят подключение максимально быстро и качественно.

Подключение сабвуфера к усилителю своими руками

Как подключить сабвуферы

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги с инструкциями Ссылки Семинары О нас Контакт

Как подключить сабвуферы
© 2014 KenRockwell. com. Все права защищены.

Самый большой источник поддержки на этом бесплатном веб-сайте — это использование этих ссылок, особенно этой ссылки на хорошие сабвуферы на eBay (см. Как выиграть на eBay), когда вы получаете что угодно, независимо от страны, в которой вы живете.Благодаря! Кен.

Март 2014 Аудио обзоры HDTV Все обзоры

Зачем нужны стерео-сабвуферы

Управление басами.

Обзор кроссовера

Heathkit AD-1702.

Как подключить сабвуферы

Кроссовер и его настройка имеют решающее значение для получения отличного звука. Есть миллион способов сделать это, и только один подойдет вам лучше всего.

Внешние кроссоверы работают лучше всего.

Встроенные кроссоверы в сабвуфер, предусилитель или ресивер могут работать хорошо, но им, как правило, не хватает гибкости, присущей выделенному внешнему кроссоверу. Гибкость дает нам больше способов оптимизировать систему, и, следовательно, внешние кроссоверы, как правило, дают нам больше шансов получить лучший звук. Каждая установка отличается; сначала попробуйте свои встроенные кроссоверы, если у вас еще нет готовых кроссоверов.

После выполнения описанных ниже подключений настройка точных уровней, крутизны и частот кроссовера может занять месяцы.

Мне нравится программное обеспечение Dirac, которое помогает настроить комнату. Размещение сабвуфера еще сложнее. Звук будет резко меняться через каждые несколько дюймов, когда вы перемещаете сиденье или сабвуфер, а сабвуферы тяжелые, и их трудно сдвинуть. Продолжайте пытаться; Обычно у меня уходят месяцы или даже годы экспериментов, пока я не доберусь до «Ага!» место, которое звучит великолепно.

Подсказка: мало кто из профессионального мира понимает, что небольшой сабвуфер, удачно расположенный в хорошей комнате, будет работать намного лучше, чем необычный сабвуфер, небрежно размещенный в наиболее удобном углу или используемый в посредственной комнате. Легко перемещая динамики и места для прослушивания, можно изменять низкие частоты на 20–30 дБ, что намного больше, чем разница между самым маленьким и самым большим сабвуферами.

Я предполагаю, что вы используете сабвуфер со встроенным усилителем мощности. Если вы используете пассивные сабвуферы (необработанные драйверы в шкафах), вы делаете то же самое, что и ниже, только когда я говорю «запитать сабвуфер», я, конечно, имею в виду подачу на усилитель мощности, который вы используете для управления этим сабвуфером.

Как подключить моно сабвуфер

Если все, что у вас есть, — это один сабвуфер, это просто: подключите его к выходу Subwoofer или LFE (низкочастотные эффекты) вашего предусилителя или ресивера.

Установите предусилитель или ресивер в положение «Small» для других динамиков.

Не подключайте сабвуфер с помощью провода динамика. Сабвуфер будет работать хорошо, но эти подключения проводов динамика на задней панели сабвуфера, если они есть, плохо справляются с изоляцией низких частот от основных динамиков.

Можно использовать ваши основные динамики в полном диапазоне и подключать сабвуферы самостоятельно.

Это было легко. Сегодня сложнее всего, как соединить два сабвуфера для получения настоящего стерео с помощью современного оборудования, рассчитанного на использование только одного (моно) сабвуфера.

Как подключить стереофонические сабвуферы

Зачем нужны стерео-сабвуферы

A / V-ресиверы

Вряд ли здесь помогут A / V-ресиверы

с их монофоническими выходами LFE. Если все, что у вас есть, это A / V-ресивер, используйте его выходы стерео предусилителя и входы основного усилителя (если они есть), как если бы у вас была компонентная система, и следуйте инструкциям ниже.

Отдельные компоненты (предусилитель и усилитель мощности)

В идеале вам нужно использовать отдельные предусилители и усилители мощности.

Вы используете отдельный низкоуровневый кроссовер, чтобы разделить выход предусилителя на основной (высокочастотный или ВЧ) и вспомогательный (низкочастотный или НЧ) сигналы.

Подайте стерео кроссовер на выходы вашего предусилителя (или плеера). Выходы ВЧ кроссовера подаются на ваш основной усилитель и динамики. НЧ-выходы кроссовера подаются либо непосредственно на активные сабвуферы, либо на ваш басовый усилитель и пассивные сабвуферы.

При воспроизведении с компьютера программа Pure Music также работает как кроссовер.Вы, конечно же, получите еще один ЦАП для двух дополнительных басовых каналов вывода.

Я пользуюсь кроссовером Heathkit AD-1702 десятилетиями. Сегодня присмотритесь к низкоуровневому активному кроссоверу на свой вкус.

Правильный выбор частот, крутизны и фазы кроссовера может занять целую вечность. Это похоже на размещение динамиков. Секции HF и LF могут нуждаться в разных настройках, если вы можете установить их отдельно, потому что спад НЧ вашего основного динамика является частью суммарного акустического отклика ВЧ-динамиков.Другими словами, если ваши основные динамики спадают на частоте 40 Гц, вы уже получили эффект бесплатного кроссовера 40 Гц для основных динамиков.

Кроссоверы, которые вы сегодня чаще всего найдете в продаже, предназначены для концертного и PA-звука, а не для домашней стереосистемы. Также посмотрите на это. Субгармонические синтезаторы в формате JPG также имеют встроенные стереофонические кроссоверы сабвуфера. Чтобы получить качество, которое вы, вероятно, хотите в хорошей домашней системе, вам все равно может понадобиться быть инженером и создать свой собственный, чтобы получить лучший звук, как в 1950-х годах.

Собственные кроссоверы сабвуфера

Если вы хотите пропустить специальный кроссовер, большинство сабвуферов имеют встроенные кроссоверы. Даже если кроссоверы, входящие в сабвуфер, великолепны, на самом деле их использование — это совсем другая история с необходимыми кабелями. Встроенные кроссоверы менее оптимальны, но зато легки и бесплатны.

В инструкциях для вашего сабвуфера содержится подробная информация, доступная вам для ваших конкретных сабвуферов.

Наилучший и наиболее практичный способ использования собственных кроссоверов сабвуферов — это включить обычные динамики в широкополосный диапазон, а сабвуферы должны быть перекрещены там, где отходят основные динамики.Используйте Y-образный кабель или другой способ для передачи одного и того же сигнала предусилителя на усилитель мощности для основных динамиков, а также на сабвуферы. Вы также можете подключать сабвуферы с уровня динамиков, если у них есть этот вход.

Таким образом, нам не нужно передавать основной сигнал на сабвуферы и обратно. Установите частоты кроссовера сабвуферов на уровень -6 дБ для ваших динамиков и установите наклон (если предлагается) на 12 дБ / октаву, если ваши основные динамики герметичны, и 24 дБ / октаву, если ваши основные динамики вентилируются или есть пассивные радиаторы.

Еще один простой способ использовать встроенный кроссовер сабвуфера с любой системой — использовать выходы уровня динамиков с сабвуферами, имеющими разъемы для динамиков. Это также наихудший вариант, поскольку пассивный кроссовер высокого уровня в сабвуфере представляет собой только последовательный конденсатор.

То, что кажется хорошим способом, за исключением того, что он включает в себя прохождение вашего основного сигнала по всему дому, — это подать выходы вашего предварительного усилителя на ваши сабвуферы, а затем подключить кроссоверные выходы сабвуферов обратно к вашему основному усилителю.Это не оптимально, потому что вы будете проложить низкоуровневые кабели RCA к своим сабвуферам и обратно к вашим основным усилителям, и вы, вероятно, услышите гул.

Сигналы сабвуфера ничего не теряют при длине 25 футов, но вы испытываете проблемы с подключением низкоуровневых, полнодиапазонных небалансных кабелей RCA на расстоянии 25 футов к вашим сабвуферам и 25 футов назад к вашим основным усилителям. Вот почему профессионалы используют симметричные кабели с низким сопротивлением; они без проблем бегают на большие расстояния. Если вы должны это сделать, надейтесь, что выходы кроссовера вашего предусилителя и сабвуфера имеют низкое сопротивление источника.

Выбор частоты кроссовера

Большинство людей используют кроссовер с частотой 80 Гц, которая является стандартной для A / V-ресиверов, но вот подсказка: установите сабвуфер ниже, скажем, 40 Гц, и увеличьте уровень сабвуфера.

Теперь вы получите тот же средний бас, и вы получите больше глубоких басов, для которых у вас изначально есть сабвуфер.

Самый простой способ заменить гулкие нечеткие басы глубокими плотными басами — это установить кроссовер сабвуфера на самое низкое значение, обычно от 30 до 50 Гц, а затем увеличить уровень сабвуфера.

Если вы не пытаетесь создать концертную акустическую систему для максимальной мощности, я устанавливаю частоту кроссовера для основных динамиков на основе фактического прослушивания. Если вы изменяете их частоту кроссовера, если она настраивается отдельно от сабвуферов, басы будут меняться. На точную настройку может уйти много времени; слушайте и экспериментируйте для получения наилучшего звука.

Помогите мне помочь вам наверх

I s

10 лучших китайских бесплатных онлайн-радиостанций

Если вы хотите узнать о Китае или выучить китайский язык онлайн, прослушивание китайского радио онлайн — это хороший способ внимательно следить за тем, что происходит в стране.Ниже приведен случайный список радиостанций, где вы можете слушать последние новости Китая.

1. Китайское международное радио

Служба на английском языке

China Radio International — самый важный источник информации о том, что происходит в стране. Он специализируется на выпуске новостей и выпускает различные тематические программы. Пользователи могут слушать его на компьютерах, смартфонах с iOS или Android.

2. Love Radio 103.7FM

ЛЮБОВЬ РАДИО 103.7 FM в Шанхае специализируется на поп-музыке для повышения качества жизни, слушателями в основном являются люди в возрасте от 25 до 55 лет.

3. Fifm.cn

Это веб-сайт, на котором собрано множество ресурсов китайского национального, провинциального, городского и интернет-радио. Войдите на сайт и просто найдите понравившуюся мелодию и нажмите кнопку воспроизведения, вы сможете слушать множество крутых китайских радиопрограмм. Однако сайт на китайском языке, поэтому вам нужно немного знать китайский язык.

4. Радио 774

Beijing Waiyu Guangbo, также известное как Beijing Foreign Broadcast, вещает на AM 774. Частота: 774 кГц, средние волны, кабельное FM 97,8 МГц. Вещает 18 часов в сутки.

5. Ximi Music Radio

Xiaomi Music Radio — очень крутая интернет-радиостанция, транслирующая популярные китайские песни. Выбранные песни обычно являются популярными среди китайских пользователей сети.

6.Sing Tao китайское радио

Sing Tao Chinese Radio — радиостанция, управляемая Sing Tao News в Сан-Франциско. Слушатели могут получить доступ к его кантонской программе в AM 1400 и китайскому языку в FM 96.1. Он предоставляет последние новости и аналитические материалы, которые нужны людям сегодня в районе залива Сан-Франциско

.

6. Easy FM

Easy FM — популярная радиостанция в Пекине, Китай. Вещает на 91,5 FM в Пекине и 87,9 FM в Шанхае.Программы в основном на английском, а некоторые двуязычные. В нем представлены различные забавные и интересные темы, а также классическая музыка.

7. Hit FM

Hit FM — радиостанция в Пекине, Китай, на частоте 88,7 FM. Как следует из названия, радиостанция специализируется на популярной китайской музыке. Большинство его программ написано на китайском.

8. VOA Chinese Radio

Китайское радио

VOA, пожалуй, самое популярное в китайском мире.Я не думаю, что здесь есть о чем рассказывать.

9. КАЗН Китайское радио

KAZN (AM 1300) — круглосуточная мандаринская радиостанция в Лос-Анджелесе, США. В нем представлены интервью со многими китайскими знаменитостями из материкового Китая, Тайваня и Гонконга.

10. Радио RTHK HK

Radio Television Hong Kong (сокращенно RTHK) — общественная радиостанция в Гонконге.

Конечно, на выбор есть много других крутых радиостанций, таких как Tunein и Surfmusic.Пожалуйста, дайте мне знать, какой из них ваш любимый? Или вы знаете какой-нибудь другой онлайн-радио? Поделитесь с нами, добавив комментарий ниже.

голландско-китайских антенн радиотелескопов развернуты за луной

Раскладывание одной из трех антенн. Эта серия из трех фотографий была сделана во время развертывания антенны на спутнике QueQiao, который расположен за Луной на расстоянии около 450 тысяч километров от Земли.Антенна — это черно-белый стержень, направленный в сторону от камеры. Позолоченный куб — это корпус, в котором антенна ждала развертывания 18 месяцев. Предоставлено: Марк Кляйн Вольт / Университет Радбауда.

Три антенны голландско-китайского радиотелескопа, который в настоящее время находится за Луной, развернуты. Об этом сегодня официально объявила голландская команда. Нидерландско-китайский исследователь низких частот (NCLE) простоял в космосе больше года. Это было дольше, чем планировалось изначально, поскольку сопутствующий спутник связи должен был помогать китайскому лунному спускаемому аппарату в течение более длительного времени.

Китайский спутник раньше рассматривался в основном как спутник связи. Однако к настоящему времени китайская миссия на Луну достигла своих основных целей. Следовательно, китайцы изменили определение спутника, превратив его в радиообсерваторию. Таким образом, Нидерландско-китайский исследователь низких частот является первой голландско-китайской космической обсерваторией для радиоастрономии.

Марк Кляйн Вольт, управляющий директор Radboud Radio Lab и руководитель голландской команды, счастлив: «Наш вклад в китайскую миссию Chang’e 4 теперь значительно увеличился.У нас есть возможность проводить наблюдения в течение четырнадцатидневной ночи за луной, что намного дольше, чем предполагалось изначально. Лунная ночь теперь наша ».

На прошлой неделе Кляйн Вольт отправился в Китай с инженером Эриком Бертелсом из производителя антенн ISISpace, чтобы подготовить развертывание антенн. Бертелс: «Запуск восемнадцать месяцев назад был уже чрезвычайно захватывающим, конечно, но мы не приложили к этому никакого отношения. Теперь, когда речь шла о нашем собственном инструменте, все было по-другому.«

Альберт-Ян Boonstra из ASTRON рады видеть, что антенны были развернутыми после трех лет напряженной работы: «Это уникальная демонстрация технологии, которая открывает путь для будущего радиоустройств в космосе.»

Хейно Фальке из Университета Радбауд и научный руководитель голландско-китайского радиотелескопа едва может дождаться первых измерений. «Мы, наконец, находимся в деле и имеем в космосе радиоастрономический инструмент голландского происхождения. Команда приложила невероятные усилия, и первые данные покажут, насколько хорошо этот инструмент действительно работает.«

Более длительное пребывание за Луной, скорее всего, повлияло на антенны. Сначала антенны раскладывались плавно, но по мере развития процесса становилось все труднее. Поэтому команда решила сначала собрать данные и, возможно, развернуть антенны дальше в более поздний момент времени. Благодаря этим более коротким антеннам инструмент чувствителен к сигналам, полученным примерно через 800 миллионов лет после Большого взрыва. Развернувшись в полную длину, они смогут улавливать сигналы сразу после Большого взрыва.

Нидерланды-Китай Исследование низких частот

Нидерландско-китайский исследователь низких частот (NCLE) — это прототип радиотелескопа, созданный для регистрации слабых радиосигналов периода, наступившего сразу после Большого взрыва, называемого темными веками. Эти сигналы блокируются атмосферой Земли, поэтому телескоп был установлен на спутнике и доставлен в место за Луной. С помощью этого спутника под названием QueQiao Китайское национальное космическое управление (CNSA) осуществляет навигацию по лунному посадочному модулю, который с начала 2019 года движется вокруг обратной стороны Луны.Нидерландско-китайский исследователь низких частот был разработан в Нидерландах университетом Радбауд (Неймеген), ASTRON (Двингелоо) и компанией ISISpace (Делфт) при поддержке Космического управления Нидерландов.

---

Голландская исследовательская группа участвовала в первой посадке на обратной стороне Луны

---

Предоставлено Radboud University

Ссылка : Антенны голландско-китайского радиотелескопа развернуты за Луной (2019, 27 ноября) получено 17 января 2021 г.
