Как правильно подключить биполярный транзистор. Какие существуют схемы включения транзисторов. Чем отличаются NPN и PNP транзисторы. Как работает транзистор в качестве ключа и усилителя.
Основные понятия о биполярных транзисторах
Биполярный транзистор — это полупроводниковый прибор с тремя выводами, способный усиливать и переключать электрические сигналы. Основные характеристики биполярных транзисторов:
- Три вывода: эмиттер (Э), база (Б) и коллектор (К)
- Два типа проводимости: NPN и PNP
- Способность усиливать ток и напряжение
- Возможность работы в ключевом и усилительном режимах
Принцип работы биполярного транзистора основан на управлении большим током коллектора с помощью малого тока базы. Это позволяет использовать транзистор для усиления сигналов и в качестве электронного ключа.
Типы биполярных транзисторов: NPN и PNP
Существует два основных типа биполярных транзисторов:
NPN-транзисторы
- Состоят из двух областей N-типа (эмиттер и коллектор), разделенных тонким слоем P-типа (база)
- Ток протекает от коллектора к эмиттеру
- Для открытия транзистора на базу подается положительное напряжение относительно эмиттера
PNP-транзисторы
- Состоят из двух областей P-типа (эмиттер и коллектор), разделенных тонким слоем N-типа (база)
- Ток протекает от эмиттера к коллектору
- Для открытия транзистора на базу подается отрицательное напряжение относительно эмиттера
Основное отличие NPN и PNP транзисторов заключается в направлении протекания тока и полярности управляющего напряжения на базе. При проектировании схем важно правильно выбирать тип транзистора в зависимости от требуемой полярности сигналов.

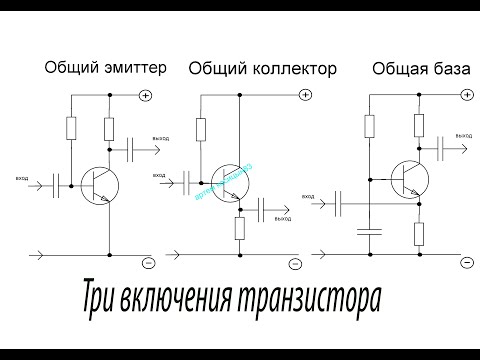

Основные схемы включения биполярных транзисторов
Существует три основные схемы включения биполярных транзисторов:
Схема с общим эмиттером (ОЭ)
- Эмиттер является общим для входной и выходной цепей
- Обеспечивает усиление и по току, и по напряжению
- Инвертирует входной сигнал
- Наиболее распространенная схема включения
Схема с общей базой (ОБ)
- База является общей для входной и выходной цепей
- Усиливает напряжение, но не усиливает ток
- Не инвертирует сигнал
- Имеет высокое входное сопротивление
Схема с общим коллектором (ОК)
- Коллектор является общим для входной и выходной цепей
- Усиливает ток, но не усиливает напряжение
- Не инвертирует сигнал
- Имеет высокое входное и низкое выходное сопротивление
Выбор схемы включения зависит от требуемых характеристик усиления и входного/выходного сопротивления в конкретном применении.
Подключение биполярного транзистора в схеме с общим эмиттером
Рассмотрим пошаговое подключение NPN-транзистора в схеме с общим эмиттером:
- Подключите эмиттер транзистора к общей точке схемы (земле)
- Подключите коллектор через резистор к положительному полюсу источника питания
- Подключите базу через резистор к источнику входного сигнала
- Подключите выход схемы к коллектору транзистора
Для корректной работы схемы необходимо правильно выбрать номиналы резисторов базы и коллектора, а также обеспечить необходимое напряжение смещения на базе транзистора.
Транзистор в качестве электронного ключа
Биполярный транзистор может эффективно использоваться в качестве электронного ключа. Основные особенности работы транзистора в ключевом режиме:
- Транзистор работает в режимах насыщения (полностью открыт) или отсечки (полностью закрыт)
- Управление осуществляется подачей тока на базу
- Обеспечивает коммутацию больших токов в нагрузке при малом управляющем токе
- Имеет высокое быстродействие по сравнению с механическими ключами
Для работы транзистора в качестве ключа необходимо обеспечить достаточный ток базы для полного открытия транзистора в активном состоянии. Как правило, ток базы выбирается в 5-10 раз меньше коммутируемого тока коллектора.
Применение биполярных транзисторов в усилительных каскадах
Биполярные транзисторы широко используются для построения усилительных каскадов. Основные преимущества транзисторных усилителей:
- Высокий коэффициент усиления по току и напряжению
- Возможность работы в широком диапазоне частот
- Низкий уровень собственных шумов
- Компактность и низкое энергопотребление
При проектировании усилительных каскадов на биполярных транзисторах важно обеспечить правильный выбор рабочей точки и режима работы транзистора. Это позволяет добиться оптимального соотношения между коэффициентом усиления, линейностью и энергопотреблением схемы.
Заключение
Биполярные транзисторы являются ключевыми компонентами современной электроники. Понимание принципов их работы и основных схем включения позволяет эффективно использовать транзисторы в различных электронных устройствах. При проектировании схем важно учитывать особенности конкретных типов транзисторов и выбирать оптимальные режимы их работы.
