Подключение трёх проходных выключателей. Подключение трех проходных выключателей: схема и пошаговая инструкция

Как правильно подключить три проходных выключателя. Какие инструменты понадобятся для монтажа. Какие существуют схемы подключения проходных выключателей с трех точек. Как выполнить монтаж проходных выключателей своими руками пошагово.

Что такое проходные выключатели и для чего они нужны

Проходные выключатели позволяют управлять освещением из нескольких мест. Они удобны в помещениях с несколькими входами или на лестницах. С их помощью можно включить свет в одном месте, а выключить в другом.

Основные преимущества использования проходных выключателей:

• Повышение комфорта и безопасности передвижения по дому
• Экономия электроэнергии за счет удобного управления светом
• Возможность создания сложных схем освещения
• Современный дизайн интерьера

Необходимые инструменты и материалы для монтажа

Для установки системы из трех проходных выключателей потребуются:

• Отвертки (крестовая и плоская)
• Индикаторная отвертка
• Кусачки или бокорезы
• Монтажный нож
• Инструмент для зачистки проводов
• Уровень
• Три проходных выключателя
• Провода и кабели нужного сечения
• Изолента
• Клеммы и гильзы для соединения проводов

Схемы подключения трех проходных выключателей

Существует несколько вариантов схем подключения трех проходных выключателей:

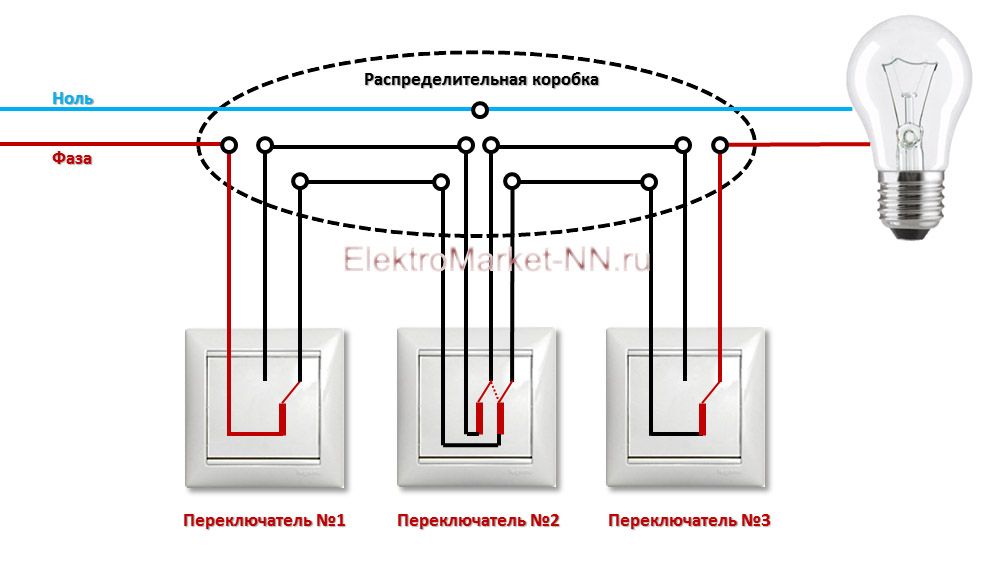

1. Схема с двумя проходными и одним перекрестным выключателем

Это наиболее распространенная схема. Она включает:

• Два обычных проходных выключателя
• Один перекрестный выключатель между ними
• Источник питания подключается к первому проходному выключателю
• Светильник подключается к последнему проходному выключателю

2. Схема с тремя проходными выключателями

В этой схеме используются три одинаковых проходных выключателя. Особенности подключения:

• Первый выключатель подключается к источнику питания
• Второй выключатель играет роль промежуточного
• Третий выключатель соединяется со светильником
• Между выключателями прокладываются трехжильные кабели

Пошаговая инструкция по монтажу системы из трех проходных выключателей

Рассмотрим порядок действий при установке схемы с двумя проходными и одним перекрестным выключателем:

1. Отключите электричество на щитке.
2. Установите монтажные коробки в местах размещения выключателей.
3. Проложите кабели между коробками согласно выбранной схеме.
4. Подключите первый проходной выключатель:
   • Фазный провод от источника питания — на клемму L
   • Два провода на клеммы со стрелками
5. Подключите перекрестный выключатель:
   • Два провода от первого выключателя — на верхние клеммы
   • Два провода ко второму выключателю — на нижние клеммы
6. Подключите второй проходной выключатель:
   • Два провода от перекрестного — на клеммы со стрелками
   • Провод к светильнику — на клемму L
7. Аккуратно уложите провода в коробки.
8. Закрепите механизмы выключателей в коробках.
9. Установите декоративные рамки и клавиши.
10. Включите электричество и проверьте работу системы.

Особенности подключения проходных выключателей

При монтаже важно учитывать следующие моменты:

• Используйте провода одного цвета для соединения между выключателями.
• Не превышайте максимально допустимую мощность нагрузки.
• Надежно изолируйте все соединения.
• Правильно определите фазный провод с помощью индикатора.
• Соблюдайте полярность подключения выключателей.
• Закрепляйте выключатели строго по уровню.

Преимущества профессионального монтажа

Хотя установку проходных выключателей можно выполнить самостоятельно, обращение к профессиональному электрику имеет ряд преимуществ:

• Гарантия правильного и безопасного подключения
• Выбор оптимальной схемы под конкретное помещение
• Использование качественных материалов
• Аккуратный монтаж без повреждения отделки
• Экономия вашего времени
• Официальная гарантия на выполненные работы

Часто задаваемые вопросы о проходных выключателях

Сколько проходных выключателей можно установить в одной цепи?

Теоретически количество проходных выключателей в цепи не ограничено. Однако на практике редко используют более 3-4 выключателей из-за усложнения схемы.

Можно ли комбинировать обычные и проходные выключатели?

Да, возможно создание комбинированных схем с обычными одноклавишными и проходными выключателями. Это позволяет реализовать сложные сценарии управления освещением.

Какое сечение провода нужно для проходных выключателей?

Рекомендуется использовать медный провод сечением не менее 1,5 мм² для цепей освещения. При большой мощности нагрузки сечение увеличивают до 2,5 мм².

Нужно ли заземление для проходных выключателей?

Современные проходные выключатели обычно имеют пластиковый корпус и не требуют заземления. Однако при наличии металлических элементов заземление обязательно.

Подключение проходных выключателей

Для удобства использования осветительных приборов нередко устанавливают проходные выключатели. Эти устройства электрической арматуры, позволяют включать светильник в одном месте, а выключать в другом. Иногда для управления освещением применяется более двух подобных устройств.

Применение проходных выключателей необходимо в тех помещениях, которые имеют большую площадь или протяжённость, например лестницы и садовые дорожки.

Установка проходного устройства немного сложнее, чем монтаж обычного выключателя. Для правильной разводки проводов, необходимо использовать монтажный короб, в котором будет производиться подключение проводов.

Монтаж проходного элемента электрической арматуры начинается с отключения подачи электричества. Для этой цели необходимо отключить входные автоматические предохранители или вывернуть пробки.

К осветительным приборам “0” от электрического щитка подводится напрямую. Фазный провод подводится к одному из выключателей.

Затем от этого элемента два провода подсоединяются к двум контактам другого устройства, а выход второго элемента к приборам освещения для того чтобы установить проходные устройства необходимо приготовить все необходимые для этого материалы и инструменты.

Набор инструментов для работы:

1. Отвёртка шлицевая и крестовая.
2. Пассатижи.
3. Канцелярский нож.
4. Молоток.
5. Зубило.
6. Перфоратор.
7. Короновидное сверло.

Установка одноклавишного проходного выключателя

Схема подключения одноклавишного выключателя

Монтаж одноклавишного проходного элемента необходимо начинать с установки . Коробка устанавливается на равном расстоянии от двух выключателей, под потолком.

К коробке от щитка подводится “фаза” и “0”. От распределителя делается с помощью зубила и молотка штроба, до того места, где будет установлен выключатель.

По этой штробе ведётся к первому выключателю трёхжильный кабель.
Перед тем как установить устройство, с помощью перфоратора и специальной насадки делается углубление в стене, в которое устанавливается .

Его необходимо полностью утопить в стене и зафиксировать с помощью гипсовой шпатлёвки. В подрозетник вводится кабель. Одна жила кабеля, которая будет подключена к фазному проводу, подсоединяется ко входу элемента электрической арматуры, две другие жилы кабеля подсоединяются к выходу выключателя и ведутся в распределительную коробку, где соединяются с выходными проводами второго выключателя.

Входной провод второго выключателя подводится к элементам освещения. Таким образом, включение осветительного прибора возможно только в том случае, когда два выключателя одновременно включены в один контур. При таком подключении каждый электротехнический прибор позволяет включить освещение и отключить его.

Установка двухклавишного проходного выключателя

Схема подключения двухклавишного выключателя

Монтаж двухклавишного устройства отличается от предыдущей конструкции, только в количестве жил кабеля которые будут подведены к нему, и количеством клавиш.

В случае подключения двухклавишного проходного элемента потребуется подвести к первому механизму 5 отдельных жил, и 6 жил ко второму.

К первому подводится фазный провод к двум входящим или к одной, если конструкция выполнена таким образом, что позволяет подвести фазный провод только к одной входящей клемме. На выходе из устройства установлены 4 клеммы, к которым подключаются по одной жиле провода.

Четыре жилы ведутся в распределительную коробку, где соединяются с четырьмя входящими клеммами второго устройства.

На этом этапе важно не перепутать пары проводов, которые должны быть разделены таким образом , чтобы две жилы первого элемента арматуры были соединены с двумя жилами другого, отвечающего за включение одного светового прибора.

Два выхода второго выключателя подсоединяются к отдельному световому прибору. Именно по этим проводам будет подведено “фаза” электрического тока.

Установка трёхклавишного выключателя

Схема подключения трёхклавишного выключателя

Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов.

Сложно переоценить достоинства устройства такой конструкции, когда необходимо выключить свет на втором этаже, находясь при это на первом, а перейдя на второй этаж здания осуществить выключения освещения на первом этаже.

Как и при установке 1 и 2 клавишных устройств, для правильной работы системы необходим монтаж распределительной коробки, в которой будет осуществляться соединение и распределение проводов к приборам и нагрузке.

Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток. Эта жила подключается одновременно к 3 входным клеммам 1 прибора.

На выход подключается 3 пары проводов, которые ведутся ко второму проходному выключателю и присоединяются попарно к клеммам входа прибора. На выходе получатся три независимых друг от друга контура, которые будут включать светильники.

По завершении подключения элементов, провода фиксируются в штробе с помощью дюбелей с хомутами, затем тщательно заделываются гипсовой шпатлёвкой в толще стены.

Выключатели монтируются в подрозетники с помощью выдвижных лапок. Для этого необходимо снять декоративную пластмассовую накладку и проворачивая равномерно болты, которые выдвигают фиксирующие элементы, закрепить внутреннюю часть прибора.

После проведения этой процедуры устанавливаются клавиши и декоративная часть устройства. Немного иначе, производится установка проходного устройства в деревянных домах. При установке такого оборудования применяется наружная проводка, без заделки в стену. Обычно применяют для этих целей монтажную гофрированную трубу, а приборы монтируют в металлических подрозетниках. Распределительный короб также должен быть металлическим.

Трёхклавишный проходной выключатель позволяет включать не только осветительные устройства расположенные в разных комнатах или этажах здания , но регулировать интенсивность освещения одного прибора, например люстры, в одной комнате.

1. При проведении монтажных работ, для того чтобы убедиться в отсутствии электрического тока, применяют индикаторную отвёртку. Держа этот инструмент в правой руке, необходимо дотронуться указательным пальцем до торца отвёртки, а острой её частью до оголённого проводника. Если в этот момент индикатор начнёт светиться, то в цепи есть опасное напряжение.
2. Для того чтобы проходными устройствами было удобно пользоваться, наиболее подходящая высота для их установки должна быть около 90 см. От дверного проёма электротехническая арматура устанавливается на расстоянии 20 см.
3. В спальне проходные элементы электроарматуры позволяют отключить освещение , не вставая с постели, для этой цели одно из устройств устанавливается непосредственно возле кровати, а другое, у дверного проёма.
4. При установке электротехнической арматуры на улице следует приобрести приборы, которые предназначены для наружной установки. Такие устройства должны иметь степень защиты не менее IP44.
5. Во время проведения монтажных работ, перед отключением электричества, с помощью индикаторной отвёртки определяется фазный провод, который будет подведён к выключателю. Такой способ монтажа, позволяет легко обесточить патрон, для замены лампочки.
6. Несмотря на то, что в системе используется два устройства, максимальная подключаемая мощность, не должна превышать значения рабочей нагрузки одного устройства. Стандартный ток потребления таких устройств – 10 А.
7. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Например, на выходе одной клавиши первого прибора ведутся два провода синего цвета, а от второй клавиши провода жёлтого цвета, которые соединяются попарно с клеммами второго элемента.
8. Не рекомендуется производить соединение проводов в монтажных коробках методом скрутки. Для качественного соединения применяются изолированные медные гильзы, либо клеммы с винтовым зажимом.
9. При проведении работ необходимо соблюдать правила техники безопасности. Если есть сомнения в своих силах, следует обратиться к профессиональному электрику, который выполнит все необходимые работы.

Как подключить систему проходных выключателей (переключателей)

К вашему вниманию подробная пошаговая фото инструкция — как подключить проходной выключатель (переключатель).
Рассмотрим вариант подключения системы переключателей состоящую из трех единиц, которая позволяет управлять освещением с трех мест. Схема включает в себя два проходных и один перекрестный выключатель, поэтому установить нужно будет три механизма. Будем выполнять все действия поочередно, по схеме подключения.





Для установки нам понадобится:

     — Отвертка крестовая
     — Отвертка плоская (индикаторная)
     — Монтажный нож или устройство для снятия изоляции
     — Пассатижи или бокорезы
     — Уровень

Приступаем к установке:





1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл. », обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке переключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см, снимаем с концов изоляцию на 10-15мм.





2.1. Начинаем установку с проходного выключателя, к которому подходит фаза, помещаем провода в клеммы переключателя при этом провод, который под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это БЕЛЫЙ, а два остальных провода ГОЛУБОЙ и ЗЕЛЕНО-ЖЕЛТЫЙ, в клеммы со стрелками. Если у вас нет схемы подключения, и вы не знаете, как проложены и соединены провода в распределительной коробке, нужно поступить следующим образом. Выключив электричество, определить фазу – провод под напряжением, например с помощью индикаторной отвертки. Будет такой провод в одном из проходных переключателей, соответственно в таком подрозетнике должно быть три провода. Найдя в одной из установочных коробок, фазу поместите ее в “L” клемму переключателя, а два остальных произвольно в клеммы со стрелками.





2.2. Подключаем перекрестный переключатель — в подрозетнике должно быть 4 провода. В нашем случае это пара проводов с БЕЛОЙ И ГОЛУБОЙ жилами каждый. На перекрестном переключателе маркировка клемм следующая, сверху две стрелки «внутрь выключателя», снизу стрелки с направлением «от выключателя». Подключаем первую пару проводов, идущую от проходного выключателя с фазой, в верхние клеммы, а два оставшиеся в нижние. Для определения проводов идущих от переключателя под напряжением, нужно включив электричество найти фазы поочередно, сперва одну, затем поменяв положение клавиши на первым в схеме проходном выключателе, вторую, на проводах перекрестного выключателя. Оставшиеся жилы, помещаем в нижние клеммы.





2.3. Переходим к последнему в схеме переключателю, в нем находим два провода, по которым подводится напряжение с перекрестного выключателя, в нашем случае это ГОЛУБОЙ И ЖЕЛТЫЙ. Помещаем их в клеммы со стрелками, а оставшийся БЕЛЫЙ провод, в клемму с маркировкой “L”. Для определения этих проводов, если схема проводки не известна, воспользуйтесь тем же методом, что описан в пункте «Б», на одном из проводов ни при каком варианте напряжения не будет, его и поместите в клемму с маркировкой «L».





3. Аккуратно устанавливаем механизмы переключателей в установочные коробки, при этом довольно жесткие провода с осторожностью подгибаем к основанию. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима механизмов (2 винта расположенные по бокам) закрепляем строго по уровню.

4. Для каждого переключателя прикладываем рамку, а после крепим ее с помощью фиксатора идущего в комплекте. Далее устанавливаем клавишу. Установка завершена. Включаем электричество и тестируем, управление освещением должно работать с любого из трех переключателей, при любой последовательности.



Как подключить 3-позиционный переключатель

Проводка 3-позиционного переключателя требуется, когда вы хотите иметь несколько переключателей для управления электрическим устройством из разных мест. Например, у вас есть лестничный светильник, и вы хотите управлять им как снизу, так и сверху лестницы. Следовательно, вам потребуются два разных переключателя с 3-позиционной проводкой переключателя.

Как правило, электрическое устройство с одним выключателем требует только проводки с однополюсным выключателем. Для сравнения, проводка трехпозиционного переключателя имеет более сложную структуру, чем проводка обычного однополюсного переключателя. В этой статье мы покажем, как подключить трехпозиционный выключатель света.

Требования к инструментам –

Вот инструменты, необходимые для подключения трехпозиционного выключателя света.

• Отвертка 4-в-1
• Инструмент для зачистки проводов
• Тестер напряжения (бесконтактный)
• Плоскогубцы с иглами
• Изолента
• Универсальный нож

Что касается материала, вам потребуются два трехпозиционных переключателя, а также кабели 12-3 или 14-3.

Описание

Как работает трехпозиционный переключатель?

Вместо 2 клеммных винтов и винта заземления 3-позиционный переключатель имеет 3 клеммных винта и винт заземления. Две из этих трех клемм имеют одинаковый цвет, а оставшаяся клемма, называемая общей клеммой, обычно имеет более темный цвет.

Белый провод от источника питания идет непосредственно к светильнику. Заземляющий провод идет к заземляющим винтам. Когда дело доходит до горячего провода или заряженного провода от источника питания проходит через выключатели. Выключатель света должен врезаться в горячую проволоку, когда выключатель выключен.

К двум выключателям подключены три провода: два черных провода и общий провод. Когда вы включаете свет, любой из этих проводов нагревается в соответствии с настройками.

Как подключить 3-позиционные переключатели?

Существует три основных способа установки трехпозиционных переключателей для управления подключенным светом. В зависимости от мощности, поступающей в цепь, а также от размещения выключателей и источников света, вот возможные способы.

1. Провода источника питания входят в одну распределительную коробку

В этой конфигурации к источнику питания подключен первый переключатель. Затем провод переходит на свет. При этом он заканчивается на другом коммутаторе.

• Для трехпозиционного переключателя в подвале требуется электрическая коробка. Он должен быть большим, чтобы в нем можно было разместить дополнительные провода.
• Проложите кабель с изолированными жилами между двумя коробками.
• С помощью винтов заземления подсоедините провода к 3-позиционным переключателям.
• Оберните черной изолентой белый провод и его концы.

2. Провода источника питания входят в коробку светильника

В этой конфигурации источник питания входит в коробку светильника первым. Источник питания будет проходить от одного переключателя и подключаться к другому переключателю.

• Входящий белый провод и черный провод проходят через первую распределительную коробку.
• Провод подключается к общей клемме 2-го выключателя.
• Даже черный и красный путешественники подключаются к обоим переключателям.

Красный провод ведет к светильнику от общего вывода первого выключателя.

3. Провода источника питания идут от переключателя к переключателю

Первый переключатель получает питание, а затем подключается ко второму переключателю.

• Белый провод с гайками останется непрерывным.
• Черный провод подключается к общей клемме первого переключателя и ведет ко второму переключателю.
• Второй переключатель направит входящий черный провод на общую клемму.
• Светильник получит питание от клемм переключателя.

Заключение –

Установка проводки 3-позиционного переключателя немного сложна, и есть три различных способа ее установки в соответствии с требованиями. Мы предоставили все необходимые шаги и схемы, необходимые для идеальной настройки. Цвета проводов и других компонентов могут варьироваться от одной модели к другой, и поэтому вы должны быть на 100% уверены перед правильной настройкой и подключением.

Установка 3-позиционного выключателя освещения, часть 1

Практические инструкции

Ознакомьтесь с принципами работы 3-позиционного переключателя и узнайте, как подключить первый из двух необходимых переключателей в 3-позиционной цепи .

ВИДЕО ТЕХНОЛОГИЯ

Разница между трехпозиционным выключателем и однополюсным заключается в том, что все, что однополюсный делает, это разрывает соединение между двумя проводами, которые к нему подключены, в то время как трехпозиционный переключатель чередует между двумя возможными проводами (называемыми проводниками), по которым может течь электричество. Оба трехпозиционных переключателя в цепи должны быть переключены на один и тот же бегунок, чтобы цепь была под напряжением.

---

Трехпозиционный переключатель имеет общую клемму. Общим будет либо источник питания для установки переключателя, либо источник питания для света. Он всегда будет под напряжением. Все, что делает коммутатор, это переключает соединение с одной клеммы на общую на другую клемму. Таким образом, если вы подключены таким образом, когда переключатель находится в верхнем положении, а вы переводите переключатель в нижнее положение, вы будете подключены по-другому. С другой стороны, когда вы объединяете эти два элемента, вы перенаправляете электричество туда и обратно.

Поскольку мы знаем, что общий терминал будет одним из двух: либо подачей света, либо источником питания для установки, и у нас есть подача света на этом конце, подача света на самом деле идет подключиться к общему. Чтобы не запутаться, я сделаю это в первую очередь. Так я узнаю, куда идут эти двое. Они у меня уже промаркированы и уже в комплекте с обшивкой, но для установки выключателя нужно все это снимать, так что запутаться достаточно легко. Я делаю это довольно часто, и я не застрахован от путаницы. Опять же, мы делаем вещи чистыми и аккуратными и засовываем их туда, чтобы мы могли достать их обратно, когда нам это нужно.

Даже если он идет к переключателю, который находится прямо перед коробкой, вы должны быть осторожны, прежде чем что-либо отрезать, потому что вам все равно нужно поддерживать эту связь. Отогните немного и сделайте изгиб на конце. Слой его там.

С трехпозиционным переключателем нет ориентации включения/выключения. Там может быть или не быть маркировка, указывающая, какой путь вверх. На этом конкретном устройстве нет маркировки, но для единообразия оснований мы просто сориентируем его таким образом.

Я сделаю то же самое с землей. Прежде чем мы установим это соединение, я настрою путешественников также на подключение к коммутатору, просто потому, что все подключается одновременно. Если мы установим эту связь, может быть трудно получить все, что там должно быть. Что касается путников и фактического подключения к выключателю, то неважно, на какую клемму вы их наденете. Все, что они представляют собой, — это канал, по которому электричество передается от одного выключателя к другому, поэтому, пока они оба подключены и не подключены к общему терминалу, не имеет значения, в каком порядке вы их расположите. Если вы используете стандартный трехпроводной разъем Romex, я предпочитаю, чтобы красный провод находился на той же стороне, что и общая клемма. (Это личная привычка, которая не имеет никакого отношения к проводке.) Как правило, если это одно двухпроводное соединение, общий провод будет черным.

Выполните подключения. Свободно намотайте их все сначала, чтобы держать их вместе. Таким образом, я могу быть немного более эффективным, не вытаскивая отвертку обратно. Я все равно проверяю все соединения перед тем, как положить переключатели в коробку, даже если я их уже затянул.
