Подключение варочной панели к электросети: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить варочную панель к электросети. Какие инструменты и материалы понадобятся. Пошаговая инструкция по самостоятельному подключению. На что обратить внимание при монтаже. Типичные ошибки при подключении варочной панели.

Содержание

Что нужно для подключения варочной панели

Для правильного подключения варочной панели к электросети потребуются следующие инструменты и материалы:

Кабель для прокладки линии (ВВГнг-Ls или NYM)
Автоматический выключатель
Розетка (обычная или специальная силовая)
Вилка
Гибкий провод для подключения к панели
Отвертки, плоскогубцы, инструмент для зачистки проводов
Мультиметр или индикаторная отвертка

Важно подобрать комплектующие в соответствии с мощностью варочной панели. Не стоит экономить на качестве автоматического выключателя и проводки.

Требования к электропроводке для варочной панели

При прокладке электропроводки для варочной панели необходимо соблюдать следующие требования:

Использовать отдельную линию от электрощита, без разветвлений

Применять кабель с сечением, соответствующим мощности панели
Прокладывать кабель в штробе или кабель-канале
Оставлять запас по длине провода для подключения
Использовать медный многожильный провод для соединения с панелью

Рекомендуется изначально прокладывать кабель с запасом по сечению на случай замены варочной панели в будущем на более мощную модель.

Выбор места для розетки варочной панели

Розетку для подключения варочной панели рекомендуется располагать:

На высоте 90 см от пола (стандартное расположение)
Под столешницей в нижней части кухонного шкафа
На боковой стенке шкафа рядом с варочной панелью

Важно обеспечить удобный доступ к розетке для включения/выключения панели. При расположении под столешницей розетку нужно приподнять на несколько сантиметров от пола во избежание попадания влаги.

Пошаговая инструкция по подключению варочной панели

1. Прокладка кабеля от электрощита

Проложите отдельный кабель от электрощита до места установки варочной панели. Используйте штробу или кабель-канал. Оставьте запас по длине 20-30 см.

2. Установка розетки

Закрепите подрозетник, подключите к нему провода, соблюдая полярность. Установите розетку в подрозетник.

3. Подключение автоматического выключателя

Установите автомат в электрощит, подключите к нему кабель от розетки варочной панели.

4. Подготовка кабеля варочной панели

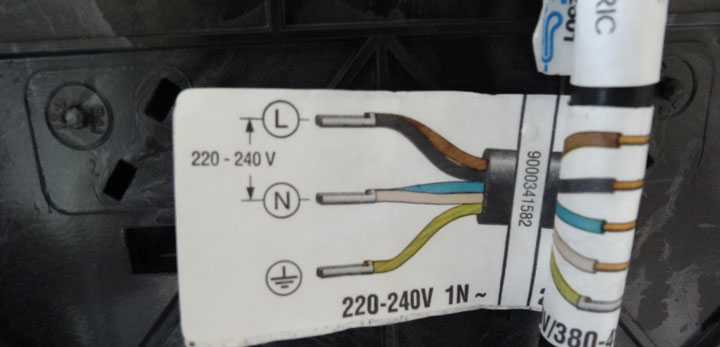

Подготовьте гибкий кабель нужной длины для соединения панели с розеткой. Зачистите концы проводов.

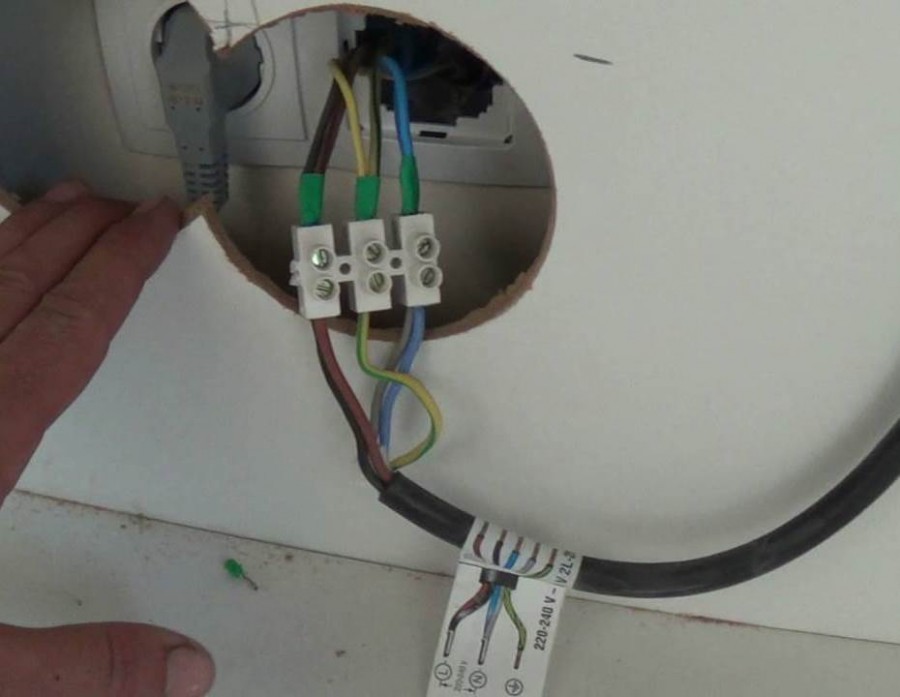

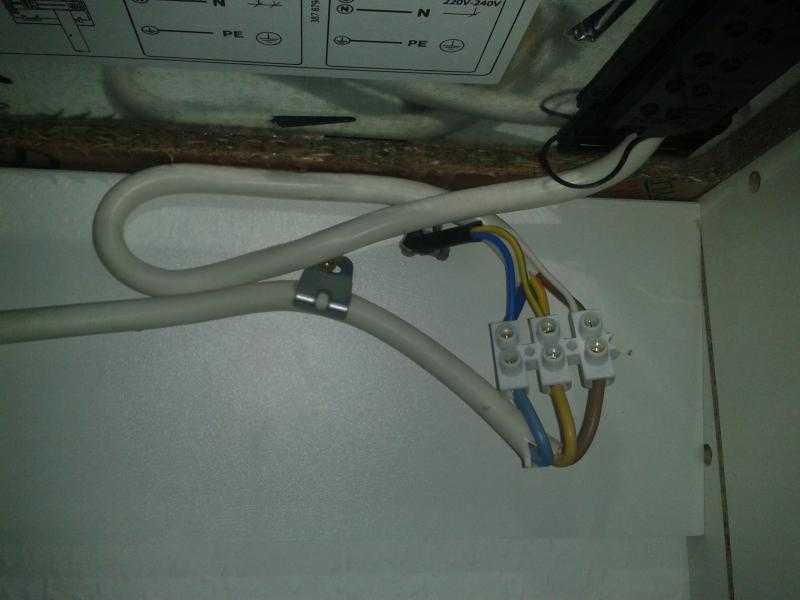

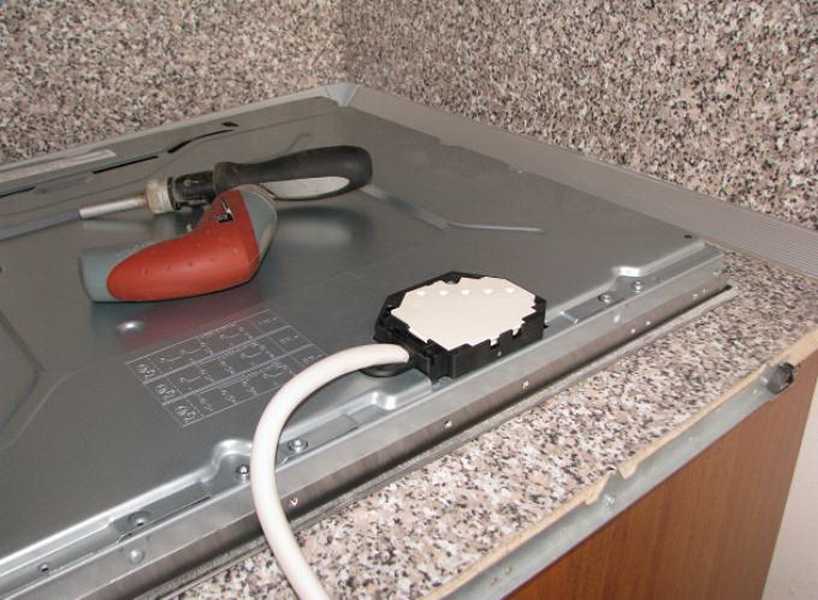

5. Подключение проводов к варочной панели

Снимите крышку монтажного блока на панели. Подключите провода согласно схеме в инструкции, используя клеммы и перемычки.

6. Установка вилки

Подключите вилку к свободному концу кабеля от варочной панели, соблюдая полярность.

7. Проверка подключения

Включите автомат, проверьте наличие напряжения на розетке. Подключите вилку, проверьте работу варочной панели.

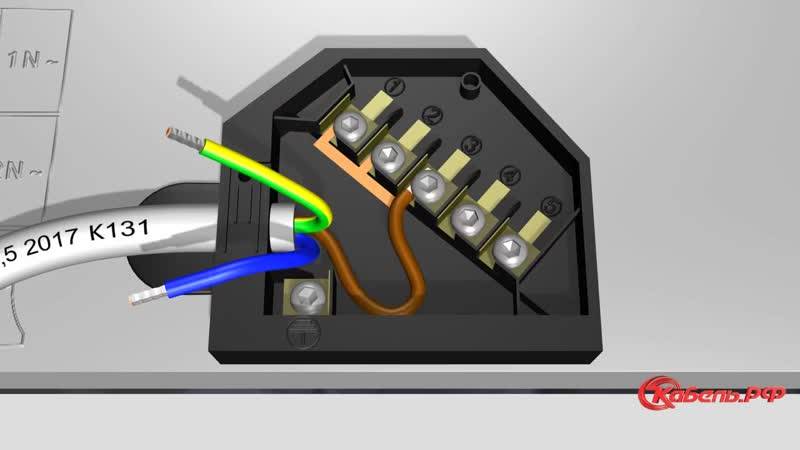

Схемы подключения варочных панелей разных производителей

Подключение варочной панели Bosch

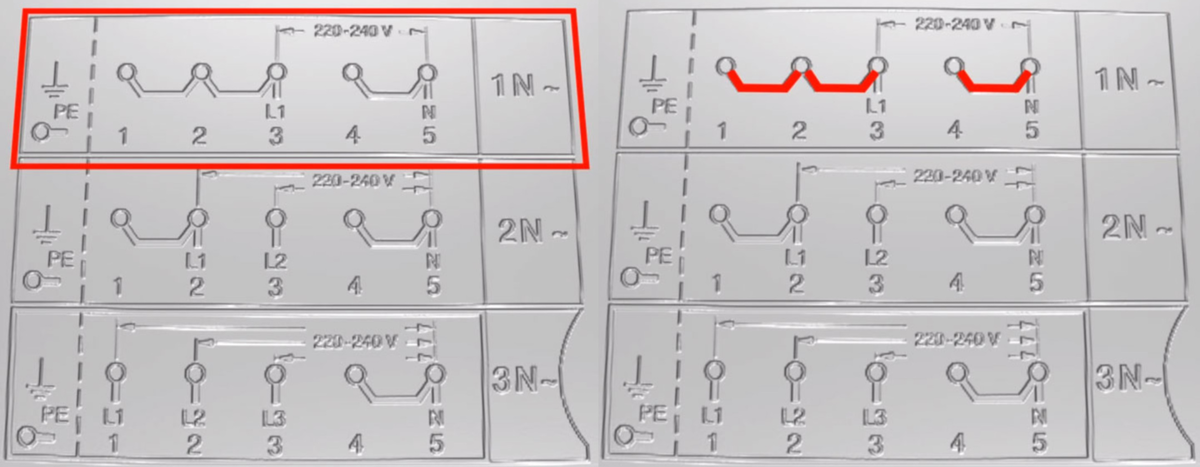

Варочные панели Bosch имеют 6 клемм для подключения. Схема подключения к однофазной сети 220В:

Объедините перемычкой клеммы L1, L2, L3
Подключите к ним коричневый провод (фаза)
Объедините перемычкой клеммы N1, N2
Подключите к ним синий провод (ноль)
Подключите желто-зеленый провод к клемме PE (заземление)

Подключение варочных панелей Electrolux, Zanussi, Hansa

Многие модели этих производителей поставляются с 4-жильным кабелем. Для подключения к сети 220В:

Объедините перемычкой клеммы L1 и L2 на панели
Подключите к вилке только коричневый провод (фаза)
Изолируйте неиспользуемый черный провод
Подключите синий и желто-зеленый провода как обычно

Типичные ошибки при подключении варочной панели

При самостоятельном подключении варочной панели важно избегать следующих ошибок:

Использование кабеля недостаточного сечения
Подключение без заземления
Применение скруток вместо клеммных соединений
Несоблюдение полярности при подключении

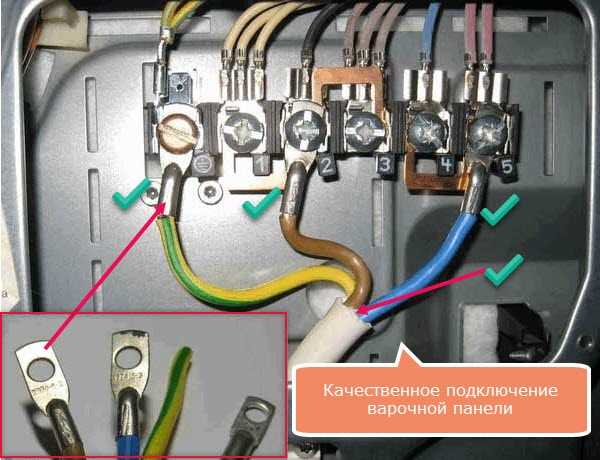

Неправильное расположение перемычек в клеммном блоке
Слабая затяжка винтовых клемм

Ошибки при подключении могут привести к выходу из строя варочной панели или создать опасность возгорания. При сомнениях лучше обратиться к квалифицированному электрику.

Меры безопасности при подключении варочной панели

Чтобы обеспечить безопасность при подключении варочной панели, соблюдайте следующие правила:

Отключите электричество на щитке перед началом работ
Используйте инструменты с изолированными ручками
Проверяйте отсутствие напряжения индикатором
Не работайте с электропроводкой в условиях повышенной влажности
Аккуратно затягивайте клеммные соединения, не допуская повреждения проводов

После подключения проверьте отсутствие искрения и нагрева в местах соединений

При отсутствии опыта работы с электрикой рекомендуется доверить подключение варочной панели специалисту.

Как установить и подключить духовой шкаф и варочную панель

Правильная установка техники — гарантия ее безопасной и долговременной службы. В этой статье эксперты Miele рассказывают, как подключить духовой шкаф и варочную панель.

Что нужно знать перед установкой духового шкафа и варочной панели

Перед приобретением духового шкафа или варочной панели необходимо рассчитать размер прибора. Он зависит от длины и ширины ниши / столешницы, в которую будет вмонтирована техника. Miele предлагает духовые шкафы размеров: 60 х 60 cм, 60 х 45 см, 90 х 48 см, а также варочные панели:

менее 40 см;
не более 60 см;
не более 75 см;
не более 90 см.

Для исправной работы варочной панели и духового шкафа необходимо наличие:

Заземления. Предотвращает возможность поражения электрическим током.
Защитного автомата. Для защиты от перегрузок и сбоев.

Вентиляции.
Достаточного уровня сопротивления в сети.
Достаточного притока охлаждающего воздуха.

Подробные характеристики каждого прибора указаны на сайте Miele — в общей информации и руководствах пользователя.

Установка духового шкафа

Происходит в несколько шагов:

Отключаем питание сетевой розетки.
Демонтируем дверцу и извлекаем принадлежности. Подробная инструкция по снятию дверцы — в руководстве пользователя в главе «‎Чистка и уход».
Выводим кабель питания, задвигаем духовой шкаф в нишу, выравниваем его.
Подключаем кабель к розетке.
Прикрепляем духовой шкаф шурупами к боковым стенкам шкафа для встраивания. Крепеж входит в комплект техники Miele.
Устанавливаем дверцу на место.
Восстанавливаем подачу напряжения на сетевую розетку.

Данный алгоритм действий применим при выполнении всех требований по электроснабжению и размерам шкафа для встраивания (ниши).

Установка варочной панели

Может быть установлена двумя способами:

Заподлицо. Подходит для встраивания в столешницы, облицованные плиткой из натурального камня или массива дерева.
Сверху. Обычный метод врезки, подходит для большинства столешниц.

Для установки в столешницу из дерева:

Подготавливаем вырез. Его размер указан в руководстве пользователя.
Обрабатываем поверхности среза. Для этого применяем специальный лак, силиконовый каучук, литьевую смолу. Эти материалы устойчивы к нагреву, предотвращают попадание влаги в структуру дерева.
Прикрепляем пружинные зажимы на верхнем крае выреза. Используем шурупы 3.5 х 25 мм, входящие в комплект. Боковые края зажимов заклеиваем силиконовым жаростойким герметиком.
Приклеиваем уплотнитель по краю панели. Входит в комплект.

Выводим сетевой кабель — вниз, через вырез.
Укладываем панель на вырез в столешницу, равномерно прижимаем по краям до момента фиксации. Следим за тем, чтобы уплотнитель оставался на месте.
Подключаем кабель к сетевой розетке, проводим тестовое включение каждой конфорки.

При использовании столешниц из других материалов:

Из натурального камня. Вырез выфрезеровывается по размеру панели. Пружинные зажимы закрепляем на двухсторонний скотч.
Из стекла, массива дерева. Устанавливаем варочную панель в вырезе с помощью деревянных планок.

Ширина нижнего шкафа должна быть не меньше размера внутреннего выреза в столешнице. Это позволит снять нижнюю часть изделия для ее технического обслуживания.

Установка газовых варочных панелей в столешницу идентична электрическим моделям. Вместо пружинных зажимов используют уголки — они включены в комплект.

Типичные ошибки при установке

Применение неподходящего герметика. Использование герметика неизвестного производства может повредить столешницу из натурального камня. Жаростойкость герметика должна превышать 160 градусов по Цельсию.
Использование дополнительного уплотнения — силикона, различного клея.
Несоблюдение безопасного расстояния. Справа и слева от панели соблюдают расстояние в 150 мм до ближайшей стены или предмета мебели. Заднюю сторону панели устанавливают в 5 сантиметрах от стены или стенки шкафа.
Расположение панели конфорок над холодильником, сушильной, посудомоечной, стиральной машинами.
Неправильное расстояние между конфорками и вытяжкой. Безопасное расстояние указано в руководстве пользователя к вытяжке.

Между панелью конфорок и конструкцией из легковоспламеняющегося материала необходимо расстояние в 600 мм. Ими могут быть кухонные шкафы, полки из ДСП, древесных материалов.

Как правильно подключить духовой шкаф и варочную панель

Электрическую цепь для подключения духового шкафа и варочной панели оснащают распределительными устройствами:

УЗО. Устройство защитного отключения — рекомендованный способ защиты от утечки.
Предохранители с плавкими вставками.
Резьбовые автоматические предохранители.
Линейный защитный автомат типа «‎B» или «‎C».

Технику подключают к сети кабелем типа H05VV-F с ПВХ-изоляцией и подходящим поперечным сечением, которое зависит от модели прибора. Параметры подключения указаны в типовой табличке руководства пользователя и на фронтальной раме духового шкафа при открытии дверцы.

При подключении газовой варочной панели к системе газоснабжения:

Подключение производит только квалифицированный технический специалист. Он обязан иметь допуск соответствующего предприятия газоснабжения.

Место подключения газа располагают так, чтобы запорный вентиль был доступен и виден.

Все газовые конфорки Miele имеют коническую резьбу ½ для подключения двумя способами:

стационарным;
гибкой подводкой с максимальной длиной в 2000 мм.

Гибкая подводка и сетевой кабель не должны соприкасаться с горячими элементами плиты. Это создает опасность для жизни и здоровья пользователя. По завершении подключения производится проверка всех конфорок:

при слабом горении — пламя не гаснет при резком повороте переключателя из режима сильного пламени;
при сильном горении — пламя горит с ярко выраженной серединой.

Типичные ошибки при подключении

Использование кабеля неподходящего сечения или типа. Следует использовать только рекомендованный ПВХ-изолированный кабель 05VV-F.
Подключение прибора к сети без заземления. Приводит к угрозе поражения электрическим током.
Использование переходных устройств, переделанных вручную штепсельных вилок.
Подключение духового шкафа и варочной панели без специальных знаний. Неправильный расчет сечения кабеля и несоблюдение правил безопасности создают риск для жизни и здоровья. Монтаж должен быть произведен квалифицированным специалистом-электриком.
Соединение проводов на «‎скрутке». При необходимости используют винтовые клеммники.
Самостоятельное подключение к газоснабжению.

Для подключения применяют отдельный автомат УЗО. Кабель после встраивания прибора не должен соприкасаться с подвижными деталями кухонных элементов, подвергаться механическим нагрузкам.

Выбрать варочную панель

Предыдущая записьУстановка и подключение встраиваемой посудомоечной машины Следующая записьУстановка и подключение кофемашины

Подключение варочной панели к электросети самостоятельно

Интегрированные в столешницу электрические варочные панели (ВП) отличаются по принципу подключения от монтажа обыкновенного кухонного электрооборудования. Во-первых, они являются более мощными потребителями, поэтому выставляются особые требования к прокладываемому токопроводящему кабелю. Во-вторых, электропанели не оснащаются обыкновенным шнуром с вилкой, который нужно просто вставить в розетку.

Именно поэтому, подключение варочной панели к электросети требует тщательного соблюдения инструкции и общих электромонтажных норм. В противном случае техника будет работать некорректно или выйдет со строя.

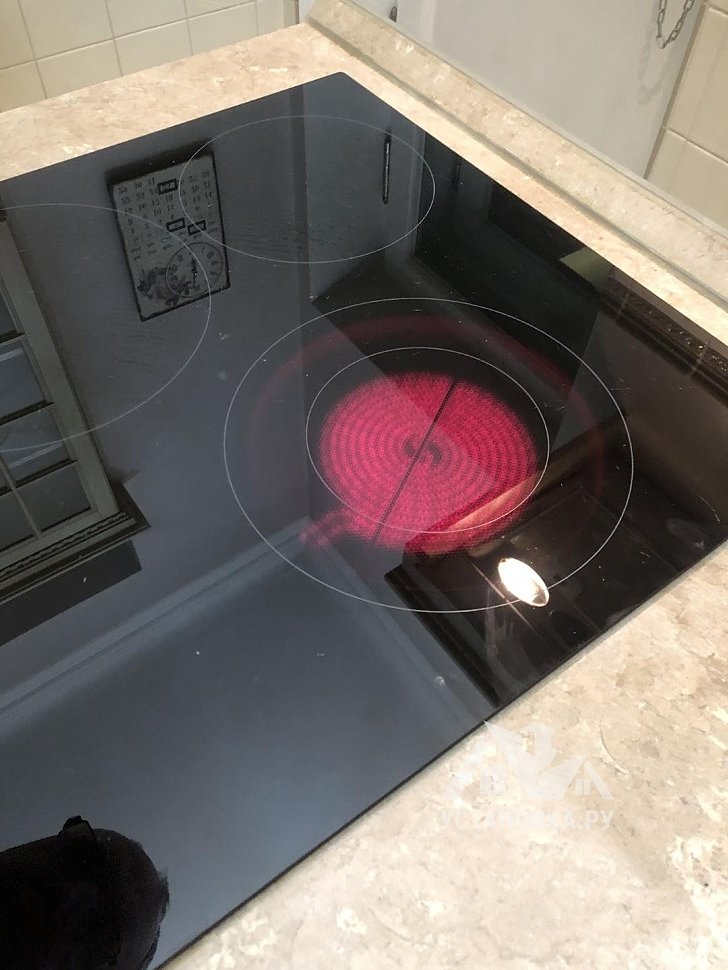

Установленная ВП

Содержание статьи

1 Электромонтажный комплект
- 1.1 Требования к электропроводке и ее прокладке
- 1.2 Выбор розетки и требования к ее установке
- 1.3 Выбор автоматического выключателя
- 1.4 Цены на дифавтоматы
- 1.5 Видео — Как выбрать варочную панель для дома
2 Электромонтаж варочной панели
- 2.1 Видео — Как подключить варочную панель к электросети
- 2.2 Как поставить розетку — пошаговая инструкция
- 2.3 Установка автомата в электрощит
- 2. 4 Цены на электрощитки
- 2.5 Подсоединение вилки
- 2.6 Коммутация провода
- 2.7 Однофазное подключение обычной и индукционной панели
- 2.8 Монтаж ВП Bosch
- 2.9 Цены на модельный ряд кухонных варочных панелей Bosch
- 2.10 Подключение ВП Hansa, Electrolux и Zanussi
- 2.11 Цены на модельный ряд кухонных варочных панелей Electrolux
- 2.12 Установка встраиваемой электроплиты к 380В
3 Присоединение плиты напрямую

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

кабель для прокладки линии;
автоматический выключатель;
розетку;
вилку;
гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт	Сечение жил, мм2
	1-фазная сеть	3-фазная сеть
3-5	2,5	1,5
5-7,5	4	2,5
7,5-10	6	2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

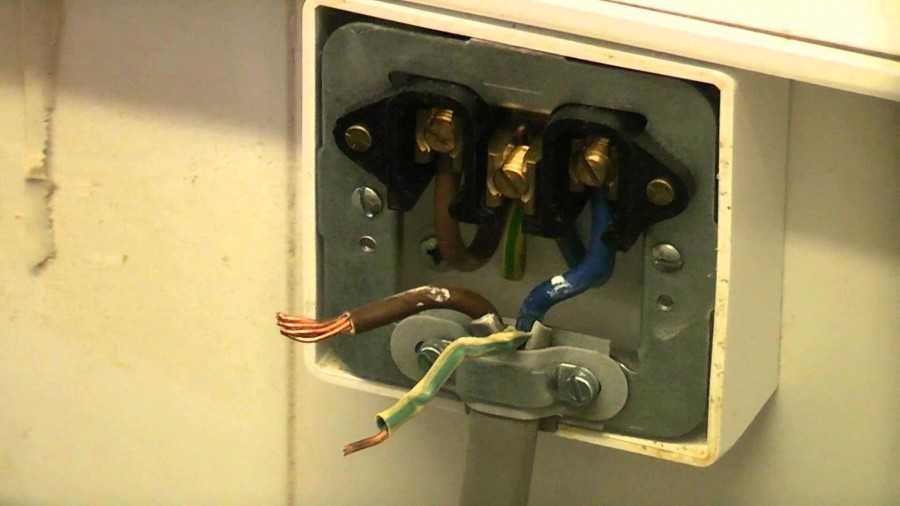

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

~~Дифавтомат~~

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А	Мощность цепи
	220В	360В
5	1.1	2.6
6	1.3	3.2
8	1.7	5.1
10	2.2	5.3
16	3.5	8.4
20	4.4	10.5
25	5. 5	13.2
32	7	16.8
40	8.8	21.1

Видео — Как выбрать варочную панель для дома

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

Прокладка электрокабеля от щита.
Подключение розетки.
Установка автоматического выключателя и присоединения провода.
Подключение гибкого кабеля к электроплите.
Присоединение к концу удлинительного кабеля вилки.
Непосредственное включение и проверка работоспособности.

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Установка автомата в электрощит

Цены на электрощитки

~~Электрощиток~~

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Цены на модельный ряд кухонных варочных панелей Bosch

~~Кухонные варочные панели Bosch~~

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

~~Кухонные варочные панели Electrolux~~

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную панель. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

Теоретическая часть.
Срочные рекомендации
Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

трехконтактный;
четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут греметь, таять.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

Перед подключением электроплиты необходимо установить УЗО и автомат.
Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре — нейтральная точка, по двум ее сторонам — фазные провода, под ней — точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

Набор инструментов для электрика
Как сделать заземление в квартире
Почему срабатывает автоматический выключатель

Инструкция по установке

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Понятная инструкция по подключению модели Electrolux

Опубликовано: 14.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Как подключить электрическую духовку и варочную поверхность

Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.

Определитесь с моделью

Если у вас установлена и электрическая духовка, и варочная панель, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:

1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или по-другому.

Подключение к сети

Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.

Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.

Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:

Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.

В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.

Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.

В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

Запомните:

На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.

В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.

Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.

Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.

Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ниже:

Что нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену электропроводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.

Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.

Нельзя подключать плиту и духовку одновременно через тройники или удлинители — ничего не получится.

Если переподключаете старую электроплиту — замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств. Они также выполняют роль вентиляции, охлаждая корпус.

На изображении ниже показаны приблизительные размеры:

расстояние от дна духовки до пола 5-8 см;
от боковых стенок корпусной и кухонной мебели — 5 см;
между задней стенкой и стеной — 4 см.
