Как правильно подключить вытяжной вентилятор для двух ванных комнат. Какую схему подключения выбрать. Как установить и настроить вентилятор для эффективной работы в двух помещениях. Какие ошибки не допустить при монтаже.
Выбор схемы подключения вентилятора для двух ванных
При организации вентиляции в двух смежных ванных комнатах часто используется один общий вытяжной вентилятор. Это позволяет сэкономить на оборудовании и упростить монтаж. Но возникает вопрос — как правильно подключить такой вентилятор, чтобы им можно было управлять из обеих ванных?
Существует несколько вариантов подключения:
- Параллельное подключение к двум отдельным выключателям
- Использование проходных выключателей
- Подключение через реле
- Использование «умного» вентилятора с несколькими входами управления
Рассмотрим подробнее каждый из этих вариантов.
Параллельное подключение к двум выключателям
Это самый простой способ подключения. Схема выглядит следующим образом:
- От распределительной коробки к вентилятору подводится питание (фаза и ноль)
- От каждого выключателя в ванных комнатах протягивается отдельный провод к вентилятору
- Провода от выключателей подключаются параллельно к управляющему входу вентилятора
Преимущества такой схемы:
- Простота монтажа
- Возможность включать/выключать вентилятор из любой ванной
- Нет необходимости в дополнительных устройствах
Недостатки:
- Нельзя полностью выключить вентилятор из одной ванной, если он включен в другой
- При одновременном включении в обеих ванных может быть перегрузка
Использование проходных выключателей
В этой схеме используются проходные выключатели в каждой ванной комнате. Они соединяются между собой трехжильным проводом. Это позволяет полностью контролировать работу вентилятора из любой точки.
Плюсы такого подключения:- Полный контроль над вентилятором из обеих ванных
- Нет риска перегрузки при одновременном включении
Минусы:
- Более сложный монтаж
- Необходимость в специальных проходных выключателях
Подключение через реле
В этой схеме используется промежуточное реле, которое коммутирует питание вентилятора. Управление реле осуществляется от выключателей в ванных комнатах.
Достоинства:
- Возможность использовать обычные выключатели
- Защита от перегрузок
- Гибкость в настройке логики работы
Недостатки:
- Необходимость в дополнительном устройстве (реле)
- Более сложный монтаж
Использование «умного» вентилятора
Некоторые современные модели вентиляторов имеют несколько входов управления. Это позволяет подключить к ним напрямую выключатели из разных помещений.
Преимущества:
- Простота подключения
- Дополнительные функции (датчики влажности, таймер и т.д.)
- Возможность тонкой настройки режимов работы
Недостатки:
- Более высокая стоимость вентилятора
- Может потребоваться специальное программирование
Пошаговая инструкция по подключению вентилятора
Рассмотрим процесс подключения на примере наиболее простой схемы с параллельным подключением к двум выключателям:
- Обесточьте помещение, в котором будет производиться монтаж.
- Установите вентилятор в подготовленное отверстие в стене или потолке.
- Подведите к вентилятору кабель питания от распределительной коробки.
- От каждого выключателя в ванных комнатах протяните отдельный провод к вентилятору.
- Подключите провод питания к соответствующим клеммам вентилятора (обычно обозначены L и N).
- Соедините провода от выключателей параллельно и подключите их к управляющему входу вентилятора (обычно обозначен S или T).
- Тщательно заизолируйте все соединения.
- Проверьте правильность подключения и отсутствие оголенных проводов.
- Включите питание и протестируйте работу вентилятора от обоих выключателей.
Типичные ошибки при подключении вентилятора для двух ванных
При монтаже вентиляционной системы для двух ванных комнат следует избегать следующих ошибок:
- Неправильный выбор сечения проводов, что может привести к перегреву
- Некачественная изоляция соединений в условиях повышенной влажности
- Отсутствие защиты от перегрузки при одновременном включении
- Неправильный выбор мощности вентилятора для обслуживания двух помещений
- Отсутствие обратных клапанов, что может привести к попаданию запахов из одной ванной в другую
Советы по эффективной работе вентилятора в двух ванных
Для обеспечения оптимальной работы вентиляционной системы в двух ванных комнатах рекомендуется:
- Выбирать вентилятор с запасом по мощности (примерно на 20-30% больше расчетной)
- Использовать модели с низким уровнем шума
- Устанавливать обратные клапаны на каждом воздуховоде
- Обеспечить достаточный приток свежего воздуха в помещения
- Регулярно проводить чистку вентилятора и воздуховодов
Заключение
Подключение одного вентилятора для двух ванных комнат — задача, требующая внимательного подхода к выбору схемы и соблюдения правил монтажа. При правильной установке такая система обеспечит эффективную вентиляцию обоих помещений, сэкономит место и средства на оборудование. Главное — учесть особенности помещений и выбрать оптимальную схему подключения.
Установка и подключение вентилятора в ванной комнате
Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.
- Проверяем естественную вентиляцию
- Выбираем схему подключения
- От лампочки
- От выключателя
- Через автоматику
- Производим монтаж
Проверяем естественную вентиляцию
Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.
С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:
Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.
Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.
Выбираем схему подключения
Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.
Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:
- параллельно освещению;
- отдельным выключателем;
- через таймер или датчик.
От лампочки

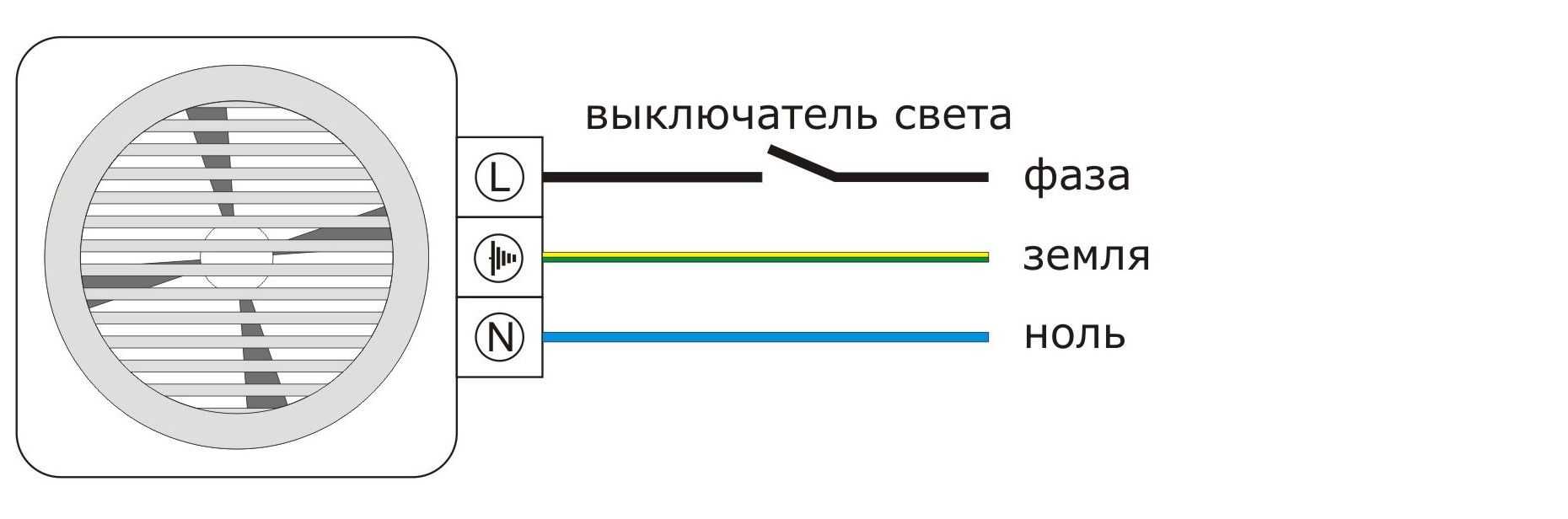

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.
Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической.
А частое включение и выключение его сокращают.
От выключателя
Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.
Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.
Через автоматику
В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.

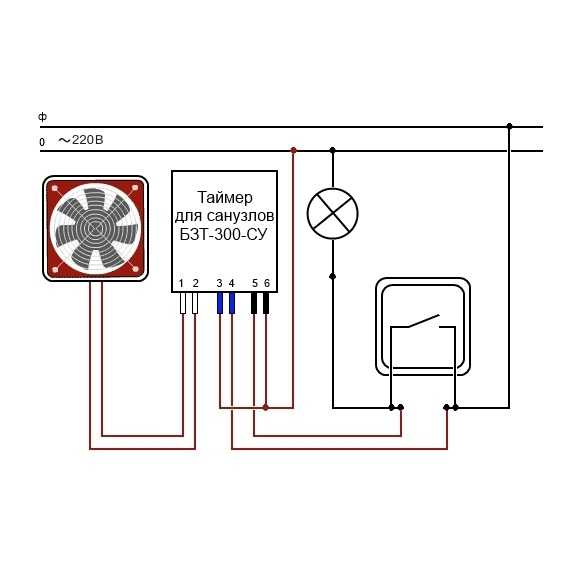

Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.
Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.
Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.
Производим монтаж

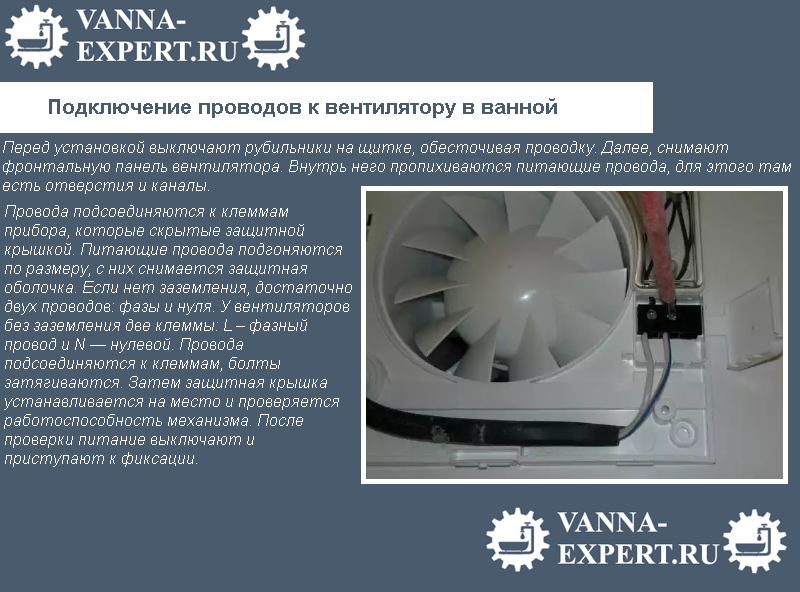

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.
Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.
Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:
Монтаж на стену из плитки
Крепление корпуса на подвесном потолке реечного типа
Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!
Будет интересно прочитать:
- Как подключить вытяжку на кухне
- Почему в ванной комнате бьет током
- Схема подключения двухклавишного выключателя
обзор схем и советы по проведению монтажа
Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок.
Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.
Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.
В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.
Содержание статьи:
- Выбор вентилятора и способа запуска
- Схемы подключения проводки вентилятора
- Устройства с выключателем на корпусе
- Подключение вентилятора к освещению
- Подключение через выключатель
- Включение в схему внешнего датчика
- Порядок проведения монтажа вентилятора
- Распространенные ошибки и дополнительные советы
- Выводы и полезное видео по теме
Выбор вентилятора и способа запуска
На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.
Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна
Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.
В зависимости от модели, существуют такие варианты:
- Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
- Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
- Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
- Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.
Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.
При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.
На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.
Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода
Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.
Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.
Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.
Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.
На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.
Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте
Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.
Схемы подключения проводки вентилятора
Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования.
Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.
Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.
Устройства с выключателем на корпусе
Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.
Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.
Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.
Существуют и модели, изначально оснащенные вилкой для включения в розетку.
Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки
К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.
Подключение вентилятора к освещению
Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.
Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов
Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.
Выключатель размыкает дополнительный провод фазы, управляющий таймером.
Подробнее все соединения описаны на схемах ниже.
В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение
Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.
С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.
Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.
Подключение через выключатель

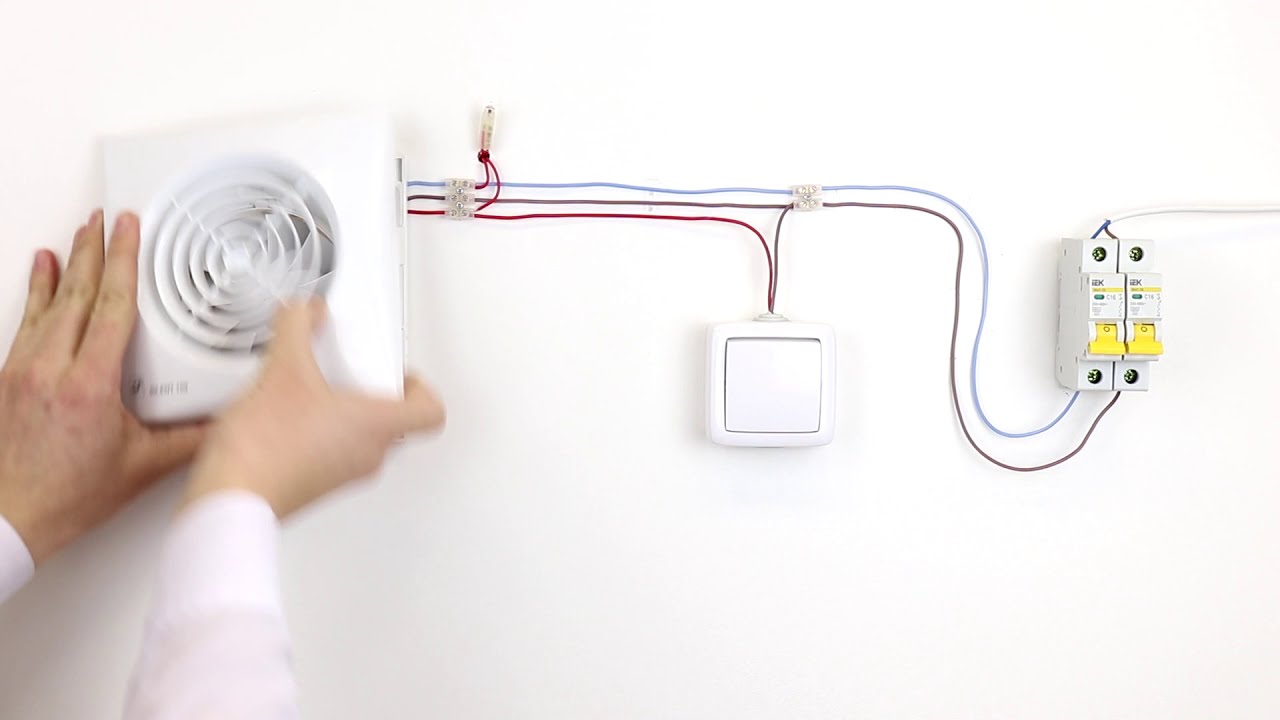

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

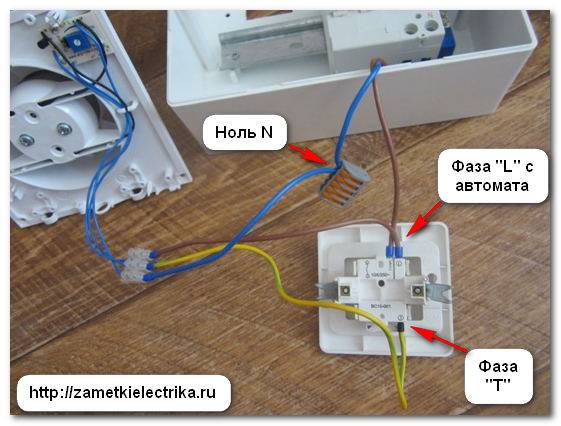

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.
Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе
Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя.
Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.
Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.
Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет
Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.
Более подробно о том, как подключить вентилятор к выключателю читайте .
Включение в схему внешнего датчика
В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.
Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.
Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству
Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.
Порядок проведения монтажа вентилятора
Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.
Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.
Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала
В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену.
В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.
Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.
Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.
Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.
В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.
Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи
Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:
- Убедиться, что провода, выведенные для вентилятора, обесточены.
- Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
- Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
- Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
- Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
- Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
- Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
- Установить лицевую панель.
Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .
Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера
Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.
Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.
В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.
После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией
Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.
Распространенные ошибки и дополнительные советы
Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.
Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:
- Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
- При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
- Для всех соединений проводов используйте , а не изоленту.
- Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
- Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
- В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
- Не пренебрегайте заземлением для металлических вентиляторов.
Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.
Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line — фаза напрямую из коробки
Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами.
Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.
Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.
Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.
Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее — переходите по .
Выводы и полезное видео по теме
Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:
youtube.com/embed/B32SRmIKnOc» allowfullscreen=»allowfullscreen»/>Подключение простого вентилятора подробно описано здесь:
Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.
А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом — блок для связи расположен под статьей.
Как подключить встроенный вытяжной вентилятор для двух ванных
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Я купил встроенный вытяжной вентилятор Fantech, я хочу подключить отдельные выключатели в двух ванных комнатах для управления одним и тем же вытяжным вентилятором. |
| ||||
Подключение вытяжного вентилятора в ванной комнате
Электрика Вопрос: У меня есть встроенный вытяжной вентилятор Fantech, и я хочу подключить отдельные переключатели в двух ванных комнатах для управления одним и тем же вытяжным вентилятором.
Подключение встроенного вытяжного вентилятора в ванной комнате
Тони спрашивает:
Я купил двухвентиляторный вентилятор Fantech PB270L10 с двумя светодиодами для вытяжки из двух отдельных ванных комнат.
В выделенной цепи я хочу, чтобы проводка была такой, чтобы, если кто-то в ванной №1 включит вентилятор (обратите внимание, он одновременно вытянет воздух из обеих ванных комнат), я не хочу, чтобы кто-то, войдя в ванную №2, нажал выключатель вентилятора и включил вентилятор выключен, это моя проблема с использованием трехпозиционных переключателей.
Я провел тонны поиска в Интернете, и в нескольких блогах говорилось об использовании однополюсных выключателей, подключенных параллельно, чтобы любой выключатель в ванной мог включить вентилятор, но никто не мог случайно выключить вентилятор, пока кто-то все еще пользуется другой ванной. .
Это безопасно и соответствует нормам?
Я прилагаю ручную схему цепи, которую я хочу подключить, заземление не показано на рисунке.
Дополнительные комментарии: Много полезной информации для таких новичков, как я.
Этот вопрос по электропроводке поступил от Тони из Личбурга, штат Пенсильвания.
Подробнее о Домашняя электропроводка для Пенсильвании
Ответ Дейва:
Спасибо за вопрос по электропроводке, Тони.
Как подключить вытяжной вентилятор в ванной
Применение: Как подключить вытяжной вентилятор в ванной.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике или сертифицированного электрика.
Требуемые электроинструменты: ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и доступ к зоне проекта.
Электрическая безопасность: определите источник электроэнергии для вытяжного вентилятора в ванной, выключите его и пометьте примечанием перед работой с электропроводкой.
Детали и материалы для электропроводки: Электрические детали и материалы для вытяжного вентилятора в ванной комнате должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.
Электротехнические правила и проверки: Установка или замена домашней электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами, принятыми в вашем конкретном районе Пенсильвании. Также могут потребоваться разрешение и проверки.
Как подключить встроенный вытяжной вентилятор для двух ванных
Этот проект электропроводки посвящен тому, как подключить вытяжной вентилятор в ванной в старом доме.
Схема подключения двойного выключателя вытяжного вентилятора в ванной
Вытяжной вентилятор в ванной Как подключить проводку
- Тони, судя по предоставленной вами информации, я не думаю, что существует проблема с кодом, если есть проводка установлены и вентилируются должным образом.
- Светодиодные светильники можно подключать отдельно, как обычные светильники для ванных комнат.
- Я приложил схему, которая может оказаться полезной.
Как подключить выключатель
Подключение выключателя света — схема 1
Схемы подключения
Полная схема подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.
Следующее видео поможет вам понять 3-позиционные переключатели:
3-позиционный переключатель Видео
Дэйв Ронджи из Ask-The-Electrician.com демонстрирует основы подключения трехпозиционных переключателей, представленных лицензированным подрядчиком по электротехнике.
Следующие подробные схемы подключения помогут вам подключить 3-позиционные переключатели:
Схема 3-ходового переключателя
Схема 3-ходового переключателя
Принцип подключения трехпозиционного переключателя зависит от двух основных факторов.
Эти схемы подключения помогут вам определить подачу питания и ножку переключателя, ведущую к осветительному прибору.
Руководство по домашней электропроводке
Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.
Установка электропроводки в ванной
Электропроводка в ванной
Подробные пояснения к фотографиям и схемам электропроводки в ванной с кодовыми требованиями для большинства новых или реконструируемых проектов.
Как подключить вытяжной вентилятор для ванны
Вытяжной вентилятор для ванной комнаты
Ответы на все ваши вопросы об установке вытяжного вентилятора для ванны и проекте замены вытяжного вентилятора в ванной комнате.
Домашняя электробезопасность
Домашняя электробезопасность
Электробезопасность Статьи по нескольким темам домашней электробезопасности и домашней электробезопасности.
И новый подход к разделению детей и электричества в надежде предотвратить травмы детей от электричества.
Домашняя электропроводка
Домашняя электропроводка
Установка электропроводки для обеспечения безопасности и улучшения дома.
План электропроводки дома
Основные схемы электропроводки дома
Символы электропроводки
Символы схемы электропроводки
Подробнее символы, используемые для схем домашней электропроводки.
Схемы подключения
Схемы электропроводки
Статьи об электропроводке
Схемы электропроводки дома являются важным инструментом для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.
Вам также может быть полезно:
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Советы по установке или замене вентилятора в ванной — Forbes Home
- Время работы: 2 часа
- Общее время: 3,5 часа
- Уровень мастерства: Умеренный
- Стоимость проекта: 240,00 долларов США
Замена потолочного вентилятора в ванной комнате может показаться сложной задачей, но на самом деле это намного проще, чем может себе представить большинство людей.
В идеальных условиях это так же просто, как установить новую деталь на место предыдущей, а затем подправить любую отделку или дефекты замены.
В более сложных случаях может потребоваться резка гипсокартона и простая проводка, но это не то, с чем умелый домовладелец или опытный домашний мастер не может справиться за пару часов с нужными инструментами и полезными инструкциями.
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Ваш дом нуждается в ремонте ванной комнаты?
Пусть ваша ванная комната отражает вашу индивидуальность. Создайте ванную комнату в своем стиле с помощью лучших средств для ремонта ванных комнат от Bath&ShowerPros.
Исследуйте варианты
Когда заменять вентилятор в ванной
Когда вентилятор перестает очищать ванную комнату от пара во время принятия ванны или душа, начинает издавать шум или полностью выходит из строя, часто наиболее подходящим и экономичным решением является замена устройства. Более новые модели, как правило, тише и эффективнее, чем те, которые они заменяют, поэтому даже неприятно громкое устройство может потребовать замены.
Вентиляторы для ванных комнат не сложны. Небольшой электродвигатель вращает вентилятор, лопасти которого выталкивают воздух через воздуховод наружу из комнаты или дома, удаляя пар и запахи. Большинство современных систем вентиляторов содержатся в модульном блоке — коробке с электроникой и механическими деталями, установленными на свои места. Это значительно упрощает процесс замены.
Разборка потолочного блока для ремонта шумного или плохо работающего вентилятора слишком часто оказывается бесполезным занятием.
Подшипники большинства современных вентиляторов герметизированы, поэтому их нельзя смазывать (если к ним вообще есть доступ).
Вопросы безопасности
При работе с любой домашней проводкой или электрической конфигурацией самым простым и наиболее важным шагом является отключение питания в распределительной коробке. Это останавливает подачу питания по проводам, которые могут нуждаться в сращивании в зависимости от особенностей замены вашего вентилятора.
Использование вольтметра или тестера цепей на проводах перед обработкой всегда является хорошей идеей. Ношение перчаток может помочь уменьшить или предотвратить укусы проводов под напряжением, но лучшее решение — всегда работать с холодной системой.
Помимо наилучшей практики отключения питания, процесс замены потолочного вентилятора почти наверняка включает работу над головой на приподнятой платформе, такой как стремянка, поэтому следует проявлять особую осторожность при выборе и правильном использовании любых лестниц, особенно в тесных помещениях с препятствиями, таких как ванные комнаты.
Как всегда, будьте осторожны при подъеме, резке, ударе молотком и применении силы, особенно при работе над головой или на приподнятой платформе. Если по каким-либо причинам необходимо прорезать стены вслепую, соблюдайте крайнюю осторожность: удар по сантехнике или электричеству под напряжением не испортит день.
Надевайте перчатки, защитные очки и респираторы при работе в пыльных условиях, где может присутствовать изоляция из стекловолокна, или в местах, где может возникнуть серьезное заболевание плесенью.
Инструменты
- Набор отверток, включая большую плоскую отвертку
- Осциллирующая пила с полотном для резки металла
- Рулетка
- Сверла и биты; насадка-отвертка для электродрели
- Тестер цепи
- Шпатель
- Перчатки, защитные очки и респиратор
Материалы
- Вытяжной вентилятор для ванной комнаты
- Хомуты для воздуховодов (при наличии воздуховодов)
- Лента HVAC (при наличии воздуховода)
- Гипсокартон
- Резьбовые соединители проводов
Инструкции
1.
Определите размер и мощность вентилятораПеред снятием вытяжного вентилятора в ванной комнате обратите внимание на маркировку и измерьте его внешний профиль. Это может быть полезно при определении типа вентилятора, который следует приобрести в качестве замены.
Вентиляторы бывают разных размеров и мощностей в зависимости от площади помещения, которое они обслуживают. В большинстве магазинов освещения и розничных продавцов товаров для дома есть множество вариантов. При замене существующего вентилятора самый простой вариант — заменить старый вентилятор на аналогичный по размеру.
Для новых установок в помещениях со стандартной высотой потолков 9 футов просто рассчитайте площадь вашей ванной комнаты, чтобы определить размер вентилятора, который вам нужен.
В целом размеры вентиляторов можно разделить на три категории:
- Небольшие вентиляторы могут разместиться на площади до 70 квадратных футов, что лучше всего подходит для небольших ванных комнат. Вентиляторы
- Medium могут проветривать от 70 до 100 квадратных футов.
- Большие вентиляторы лучше всего подходят для помещений, где требуется вентиляция площадью более 100 квадратных футов.
2. Снимите старый вытяжной вентилятор
Отключите электричество в комнате/доме с помощью выключателя. При работающем вентиляторе извлекайте/ослабляйте плавкие предохранители или переключатели, пока вентилятор не остановится. Рекомендуется оставить записку на электрической панели, чтобы никто другой не включил питание, пока вы выполняете замену.
Надев защитные очки, чтобы мусор не попал в глаза, используйте отвертку, чтобы снять решетку со старого двигателя вытяжного вентилятора. Используйте тестер цепи, чтобы убедиться, что в настоящее время электричество не поступает на вытяжной вентилятор.
Если виден пластиковый электрический разъем или вилка, отсоедините провода вентилятора — этот шаг можно выполнить позже, после снятия блока вытяжного вентилятора.
Используйте отвертку, чтобы удалить винты, удерживающие старый вытяжной вентилятор на месте, уделяя особое внимание поддержке вентилятора, чтобы убедиться, что он не упадет и не сломается от оставшихся винтов.
После того, как вы сможете опустить блок вытяжного вентилятора, у вас должен быть доступ к любым креплениям воздуховодов или другим жгутам проводов, которые могут удерживать его на месте. Отложите старый блок вытяжного вентилятора в сторону.
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Использование капитала вашего дома — это простой способ финансировать ремонт ванной комнаты!
Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.
Узнать больше
3. Снимите старый корпус вытяжного вентилятора
Если вы не заменяете старый вентилятор копией или модернизированной моделью, которая использует тот же корпус и кронштейн, скорее всего, потребуется снять старый корпус вытяжного вентилятора с помощью отвертки. Удалите все оборудование, удерживающее старый корпус на месте, а также сам корпус.
4. Обведите и вырежьте отверстия, необходимые для регулировки размера
Поместите новый вытяжной вентилятор в сборе над отверстием, оставленным старым вентилятором, и обведите его по периметру, чтобы определить размер и форму отверстия, которое необходимо вырезать. потолок гипсокартон.
С помощью вибрационной пилы и соответствующего защитного снаряжения для глаз и рук вырежьте отверстие по намеченной линии, чтобы создать отверстие подходящего размера для вашего нового вытяжного вентилятора. Невероятно важно убедиться, что вы не заденете водопроводные или электрические линии на другой стороне гипсокартона.
При установке системы вытяжного вентилятора в первый раз вам также может понадобиться вырезать материал через чердак или подполье над ванной комнатой, в которой вы работаете, сделав вырезы для размещения узла двигателя вентилятора и воздуховода непосредственно над дырка в потолке в ванной. Для этой части используйте вибрационную пилу, универсальный нож и маску/респиратор, перчатки и защитные очки, так как вы будете работать в пыльном помещении, вероятно, заполненном изоляцией из стекловолокна.
5. Установите новый корпус вентилятора
Поместите новый корпус вытяжного вентилятора поверх и внутрь только что вырезанного отверстия и убедитесь, что все длины и углы отверстия правильные. В этом случае выполните установку корпуса в соответствии с инструкциями производителя по установке. Для любых винтов, используемых для крепления корпуса, необходимо предварительно просверлить отверстия, используя кронштейны корпуса в качестве шаблона для отверстий.
После предварительного просверливания и правильной установки нового корпуса вентилятора убедитесь, что все детали корпуса закреплены и способны выдерживать вес.
Если вы впервые устанавливаете систему вытяжного вентилятора, потребуется установка на балку и, возможно, некоторая блокировка между балками, чтобы выдержать вес вентилятора и воздуховода. Не полагайтесь только на гипсокартон, чтобы выдержать вес любого объекта, не предназначенного для такой конфигурации.
6. Установите новый двигатель вытяжного вентилятора
Поднимите узел двигателя вентилятора на место и закрепите его на кронштейнах корпуса с помощью предоставленного производителем оборудования.
7. Подсоединение проводов к новому вытяжному вентилятору
Если вытяжной вентилятор оснащен пластиковым электрическим разъемом или вилкой, подсоедините его к соответствующей точке электрического подключения. Если вытяжной вентилятор не имеет пластикового электрического разъема или вилки или если он не подходит к уже существующей проводке, вам необходимо соединить провода вместе. На этом этапе отключение питания необязательно.
Начните с зажима электрического кабеля на корпусе вытяжного вентилятора, провод длиной от 6 до 8 дюймов уходит в коробку.
Затем снимите изоляцию примерно на полдюйма с конца каждого провода и, используя накручиваемые электрические разъемы, соедините провода (белый с белым, красный или черный с черным).
Подсоедините оголенный медный провод с помощью заземляющего винта к пластине в распределительной коробке. Обязательно прикрепите кабель скобами к балке или вертикальному элементу каркаса в пределах 12 дюймов от кабельного зажима.
Если вы не уверены в общих принципах подключения или какая-либо часть этого шага кажется вам иностранной, обратитесь к лицензированному электрику для выполнения этой части работы. В любом случае, чтобы быть добросовестным и соответствовать нормам, все электромонтажные работы должны проверяться инспектором по электрике местного строительного департамента.
8. Проверьте правильность установки воздуховодов.
Для простой установки и замены нет необходимости в модификации существующих воздуховодов. Однако, если воздуховод поврежден или неправильно подключен к новому вытяжному вентилятору, сейчас самое время исправить эти проблемы.
Аналогичным образом, если система вытяжного вентилятора устанавливается впервые, необходимо определить и расчистить путь для воздуховодов, ведущих наружу дома. Прикрепите алюминиевое колено к выпускному отверстию вентилятора, а затем проложите как можно более прямой путь к внешнему вентиляционному отверстию, используя как можно меньше поворотов. Любые вентиляционные отверстия должны быть надлежащим образом герметизированы и закрыты кожухом снаружи здания.
9. Заделайте зазоры, замените изоляцию, восстановите внешний вид
С помощью гибкого герметика загерметизируйте область вокруг блока вентилятора, чтобы обеспечить отсутствие воздушных зазоров в точке вентиляции и свести к минимуму шум и ухудшающее воздействие вибрации при работе вентилятора.
На чердаке или в подполье замените смещенную изоляцию и накройте корпус нового вытяжного вентилятора.
В самой ванной восстановите питание и проверьте вентилятор. Если вентилятор работает громко, отключите питание и убедитесь, что вентилятор установлен ровно и все крепления надежно закреплены — большая часть вибрационного шума вызвана плохим креплением или посадкой узла вентилятора.
Если вентилятор работает тихо, вы готовы завершить работу.
Установите монтажные пружины и декоративную крышку или решетку нового вентилятора. Воспользуйтесь шпателем, чтобы залатать все следы, сделанные в процессе установки сменного вентилятора, и подкрасьте его соответствующей краской.
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Сравните предложения от лучших местных мастеров по ремонту ванных комнат
Бесплатная смета без обязательств
Найдите мастера по ремонту ванной комнаты
Когда звонить профессионалу
В ходе замены вытяжного вентилятора в ванной комнате может возникнуть несколько ситуаций, с которыми лучше всего справиться профессиональному подрядчику.
Одной из наиболее важных деталей такого проекта, как этот, является целостность проводки. Если вы обнаружите, что не знаете, как выполнить какой-либо из шагов, описанных в этих инструкциях, остановитесь и обратитесь за помощью к лицензированному электрику. При неправильной проводке существует опасность возгорания.
Если вы новичок в работе с воздуховодами ОВКВ или если вы подсоединяете воздуховоды к новому внешнему вентиляционному отверстию в вашем доме, вам может потребоваться консультация лицензированной компании по ремонту ОВКВ, прежде чем вы начнете прорезать отверстия в крыше. Работа с воздуховодами не очень сложна, но при вырезании (и последующем герметизации) любых внешних вентиляционных отверстий требуется правильная техника и надлежащая осторожность, чтобы предотвратить утечку или любое повреждение, вызванное водой.
Наконец, если вы начнете разбирать систему вытяжного вентилятора и обнаружите наличие какой-либо плесени или других повреждений поверхности, вам следует немедленно остановиться и обратиться за консультацией к лицензированному подрядчику.
