Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) 📹

В данной статье мы рассмотрим случай когда нам необходимо осуществить подключение посредством витой пары, еще ее называют RJ-45 или просто сетевой провод. Как правило, такие кабели применимы для организации сетей, в том числе и для подключения мировой паутины — интернета. В том числке и у вас дома.
Скажем больше, данное соединение и данный вид использования кабеля, стал для нас чуть ли не основным случаем, когда обеспечивается связь между двумя цифровыми устройствами. Именно поэтому с таким соединением должен быть знаком не только специалист, о чем и говорить не стоит, но и обыватель. Именно для обывателя и предназначена наша статья, так как в ней мы подробно разберем, как зачистить, как обрезать и как установить и зажать провода, для кабеля между двумя компьютерами. Еще эти провода, вернее кабели, называют витой парой.

Здесь мы рассмотрим лишь механику обжима витой пары по цветам и лишь поверхностно затронем принципы электрических соединений различных коммутаторов в соответствии со сложившимися стандартами. Что же, давайте начнем с того, без чего нам будет не обойтись.

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Обжать голыми руками кабель не удасться, так как надо будет придавить контакты к проводникам в кабеле. Сделать это можно с помощью обжимного инструмент, например RJ-45/RJ12. Есть и другие варианты инструментов, но суть у них одна. Инструмент будет зажимать пластины в коннекторе, разрезать изоляцию на проводах и, тем самым обеспечивать контакт, между проводом и коннектором.

Конечно, понадобяться и сами коннекторы. Их маркировка RJ45. Если у вас будет один кабель, то надо будет 2 шт.. Если больше, то соотвественно коннекторов должно быть в два раза больше, чем количество кабелей, которые вы хотите сделать.

Также необходим будет и сетевой провод 4 или 8 жильный, необходимой длины. Такой провод бывает в бухтах, но его можно купить и по метрам.

Как вы заметили провод может обжиматься 4 или 8 жильный, дело в том, что обеспечения связи по некоторым стандартам, (в том числе и Fast Ethernet 100 Мбит/с — наиболее распространенное соединение на территории нашей страны) применяется лишь только 4 провода, а именно 1,2,3 и 6 (см распиновку ниже). Восьмижильное соединение применяется для стандарта Gigabit Ethernet (скорость 1000 Мбит/с), если у Вас такое соединение, то и применять необходимо 8 жильный сетевой провод.

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

1. Аккуратно обрезаем кабель. Лучше использовать кусачки которые есть на инструменте для обжима.
2. На расстоянии порядка 3 см срезаем внешнюю оплетку и снимаем ее с кабеля. Лучше использовать специализированный нож, при этом у вас будет меньше вероятность прорезания проводов внутри оплетки, так как лезвие специализированного ножа делает рез лишь на определенную глубину.

Если его нет, то срежьте оплетку аккуратно обычным ножом, так чтобы не повредить изоляцию внутренних проводов

3. Расплетите проводки и выровняйте их в один ряд. Выставив провода в ряд выберите стандарт соединения, смотрите абзац ниже «Принятые стандарты соединения коннекторов сетевого провода».

4. Теперь трехсантиметровые провода откусите так, чтобы остались ровно обрезанные, подогнанные в полоску провода, длиной около 1 см.

5. Вставьте провода в разъем RJ-45 до упора, так чтобы каждый из проводков уперся в стенку коннектора. Разъем прозрачный и вам легко будет контролировать местоположение проводов.
6. Проверьте еще раз правильность вставленных проводов в соответствии с выбранным стандартом
7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

металлические пластинки утопятся в корпус и вступят в контакт с жилой каждого из проводков. Пластик коннектора обожмет внешнюю оплетку кабеля.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны. Как и писалось выше сигнал передается по проводам 1,2,3 и 6.

По стандарту: T568A информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.
По стандарту: T568B информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер — ерст на крест и патч-корд — прямое подключение)

Варианта два. Это соединение перекрестом вид «А»» (рисунок ниже) и второй вариант один к одному как на виде «Б (рисунок ниже).

Примечание В зависимости от производителя цвет провода может быть вместо коричневого — серым, а вместо оранжевого красным.
Существует и еще один подключения витой пары. Этот вариант предусматривает ее подключение к розетке. О нем далее.

Процесс установки и подключения компьютерной розетки к витой паре

Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену».

Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …
Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар смотрите выше. Вот и все правила.

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Подводя итог.

Итак, теперь вы знаете как физически обжать витую пару, то есть кабель, который используется для подключения к сети, интернету и даже для соединения спутниковых ресиверов между собой. Нам лишь осталось пожелать, чтобы контакты были надежные, а связь бесперебойной.
О чем еще необходимо сказать, так это о том, что не стоит делать кабель длинее чем на 50-70 метров. Так как сигнал в нем ослабевает, и в итоге просто не доходит до принимающего устройства. Если у вас большие расстояния между устройствами, то необходимо использовать кабель в экранирующей оплетке, а также усилители сигнала.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка витой пары сети 8 проводов — цветовая схема

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

• Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
3. Эргономичность, инструмент должен быть удобен.

• Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т. д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

• Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

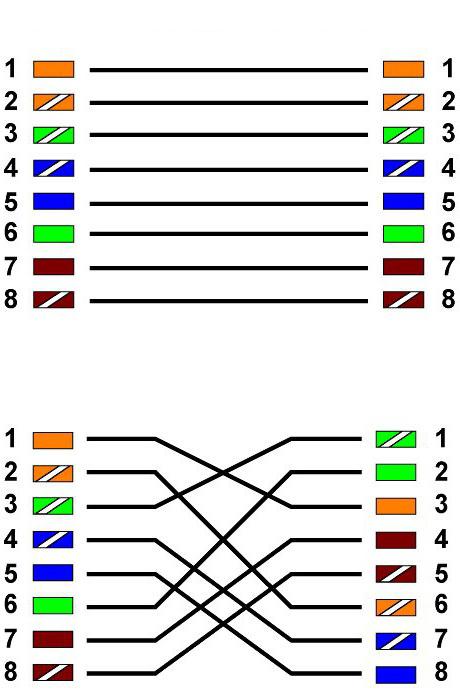

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

1. Обжимка должна производиться с соблюдением цветовой схемы.
2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

Подключение интернет розетки RJ-45 и обжим коннектора

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обыч

Распиновка интернет кабеля 8 проводов компьютер роутер

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Советы по изготовлению кабеля

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Это – патч-корд 100Base-T

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

• UTP-2 – 4 проводника, свитых в 2 пары
• UTP-4 – 8 проводников (4 пары)
• FTP-4 – 8 проводников (4 пары) + общий экран из фольги
• STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм2. Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

1. Бело-изумрудный.
2. Изумрудный.
3. Бело-рыжий.
4. Голубой.
5. Бело-голубой.
6. Рыжий.
7. Бело-шоколадный
8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

1. Бело-рыжий.
2. Рыжий.
3. Бело-изумрудный.
4. Голубой.
5. Бело-голубой.
6. Изумрудный.
7. Бело-шоколадный.
8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

1. Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
2. Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
3. Кримпер — специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.
4. Стриппер — специальный ручной инструмент для снятия изоляции с жил. При отсутствии такового подойдет нож.
5. Мультиметр – для проверки качества обжима.

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Как обжать кабель (витую пару) для сети и интернета

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторыRJ .

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с. используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую. без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с .

Способы конвертации формата pdf в документ word

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость. достаточно высокая надёжность (ломаться попросту нечему).

Недостатки. возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Что делать, если на мониторе появились артефакты

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно. в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций :

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать. это хоть немного защитит соединения от внешних наводок и иных сложностей.

Почта Gmail.com — вход в почту и первичные настройки

Аккаунт Google: создание учетной записи

Что такое операционная система? Виды операционных систем

Ccleaner — как очистить компьютер от мусора?

Как откатить Windows 10 до Windows 7 или 8.1

Учетные записи и родительский контроль Windows 10

Как исправить ошибки isdone. dll и unarc.dll

Как зарегистрировать Яндекс почту

© 2012-2016 Composs.ru. Все права защищены. При копировании материалов, обратная открытая ссылка на наш сайт обязательна.

Composs.ru — ресурс для начинающих пользователей компьютера, интернета. Сайт основан в 2012 году. Основная цель нашего сайта — выпускать обучающие материалы IT-тематики для «чайников». Предоставлять качественный и суперполезный контент для всех пользователей, независимо от уровня владения ПК: советы, инструкции, статьи.

Новые статьи Composs.ru почтой (никакой рекламы):

Все о компьютере и интернете для начинающих

Подробности Категория: Сети и Интернет Опубликовано: 01 октября 2016

При обжатии сетевого кабеля (витой пары) и коннектора 8p8c, необходимо соблюдать правильную последовательность (распиновку, цветовую схему). Если обжать сетевой кабель не по цветовой схеме, то такой кабель просто не будет работать.

Витая пара – специальный кабель, состоящий из 4ых пар (8 жил) проводов. В качестве разъемов обычно используются 8-контактные коннекторы 8p8c. Данные коннекторы так же известны многим под названием RJ-45.

Такие кабели применяются при создании локальной сети – подключение компьютера с роутром/хабом или с другим компьютером и ниже я покажу какие виды распиновки бывают.

Распиновка

В первую очередь нужно определиться, для какой цели нам нужен кабель и подобрать распиновку. Сетевые провода предназначены для соединения между собой компьютеров и сетевого оборудования, используется два вида обжима кабеля:

Прямой кабель (для соединения компьютер – роутер/хаб) для интернета

Стандартный сетевой кабель применяют для соединения разного вида сетевого оборудования и компьютера или просто для соединения между собой разного вида сетевого оборудования. Главное условии при обжиме такого кабеля, что бы концы кабеля имели одинаковую последовательность.

При изготовлении такого кабеля, используется два стандарта обжима. Используется чаще всего второй вариант (B) — Б О О Б З С Б С З Б К К .

Стандарт TIA/EIA-568A

Стандарт TIA/EIA-568B

Перекрестный кроссовый кабель (соединение компьютер – компьютер)

Перекрестный сетевой кабель используется для соединения между собой несколько компьютеров и в данном случае никакие дополнительные сетевые устройства не участвуют. В настоящий момент потерял свою актуальность, так как многие современные устройства способны сами определить метод обжима кабеля и подстроится под него (Auto MDI/MDI-X).

Кросс кабель для скорости 100 Мбит/с

Кросс кабель для скорости 1000 Мбит/с

Кроме сетевого кабеля (витой пары) и коннекторов 8p8c для обжимки, понадобится еще специальный инструмент (кримпер).

Ничего страшного если не получится с первого раза. Обычно уже со второго и третьего раза все идет как надо.

Желаю удачи и терпения 🙂

Возможно вам так же будет интересно:

Если вам понравилась или помогла статья, вы можете поделиться ею с друзьями в социальных сетях, просто нажав на одну из кнопок ниже.

Витая пара: способы обжима, схема соединений

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов. это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил. Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568В:

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=» «>

Добавить комментарий

Извините, для комментирования необходимо войти.

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Источники:

что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.).

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

• неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
• экранированная витая пара (STP) – используется медная сетка;
• фольгированная витая пара (FTP) — используется алюминиевая фольга;
• экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

• САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
• САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
• САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
• САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
• САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
• САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
• САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
• САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
• САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
• САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

• Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
• Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

• Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
• Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

Электропроводка

Ethernet — практическая работа в сети .net

Ethernet — это семейство спецификаций, которое регулирует несколько различных вещей: оно охватывает все различные спецификации проводки (10BASE-T, 100BASE-TX, 1000BASE-T и т. Д.). Он описывает, как отправлять биты (единицы и нули) по каждому проводу. Он также определяет, как интерпретировать эти биты в значимые кадры.

Изначально эта статья предназначалась только для описания основных различий и сценариев использования перекрестных кабелей и прямых кабелей.Но в свете нашей миссии мы подумали, что тема подключения Ethernet заслуживает более глубокого понимания.

Мы начнем с определения всей терминологии, которая используется при обсуждении физических кабелей, а затем ответим на пару основных вопросов: зачем нам нужны перекрестные кабели по сравнению с прямыми? Что такое витая пара? Как один бит передается по сети? В заключение мы рассмотрим стандарт Gigabit Ethernet.

Терминология

Если вы хоть немного побывали в мире сетевых технологий, то слышали много терминов, которые используются в отношении кабелей.Такие термины, как Ethernet, витая пара, RJ45, экранированный и неэкранированный.

Но что означает каждый из этих терминов? Чем они отличаются друг от друга? Используются ли какие-либо из этих терминов неправильно? Откровенно говоря, да — эти термины часто используются неправильно. Давайте взглянем.

8P8C

Это спецификация, которая регулирует физический разъем на любом конце провода Ethernet. Это то, что регулирует наличие контактов 8 P и 8 C . Он также определяет дизайн и размеры прозрачной пластиковой заглушки, на которой заканчивается кабель.

RJ45

R Зарегистрированный J Номер стандарта ack 45 определяет количество проводов в кабеле, порядок, в котором они появляются, и использование физического разъема 8P8C.

В частности, RJ45 определяет два стандарта проводки: T568a и T568b :

Обратите внимание, единственная реальная разница между двумя стандартами — это цвета пары проводов 2 и пары 3.

Часто термин RJ45 используется для обозначения самого разъема 8P8C, но это неверно.Существует также стандарт RJ61, в котором используется разъем 8P8C, но в нем указывается другой порядок проводов внутри. Существуют также другие спецификации зарегистрированных разъемов, которые определяют множество других комбинаций проводов и физических разъемов.

Витая пара

Витая пара — это стратегия, в которой для передачи данных между двумя узлами используется пара проводов, скрученных друг вокруг друга. Мы рассмотрим, почему эта важная стратегия важна позже в этой статье, но вкратце она помогает свести к минимуму и минимизировать эффекты перекрестных помех и электромагнитных помех (EMI).

Существует два основных типа разводки витой пары, экранированный вариант и неэкранированный вариант:

Неэкранированная витая пара (UTP)

Это наиболее распространенный вариант. Дополнительного экранирования от электромагнитных помех нет, но, тем не менее, UTP может надежно передавать сигнал благодаря врожденным особенностям проводки на основе витой пары. Мы рассмотрим их более подробно позже в этой статье.

UTP менее дорогой, более (физически) устойчивый и более гибкий.Эти атрибуты обычно делают UTP предпочтительным выбором.

Экранированная витая пара (STP)

STP имеет дополнительный экран вокруг каждой пары проводов, а затем еще один экран вокруг всех четырех пар. Это помогает сдерживать и изолировать электромагнитный шум, возникающий при прохождении сигналов по проводу.

При этом, если какая-либо часть экрана повреждена или если провода не заземлены должным образом с обеих сторон соединения, экран может действовать как антенна и вносить дополнительный электромагнитный шум из-за паразитных радиоволн и сигналов Wi-Fi. в воздухе.

Более того, провод STP также должен быть соединен с экранированными разъемами 8P8C, чтобы обеспечить наличие дополнительного экранирования на всем протяжении сквозного спектра провода.

Как вы понимаете, STP — более дорогой вариант. STP также более хрупок, чем его аналог UTP — экран может порваться, если провод чрезмерно согнут. В результате он не получил такого широкого распространения, как UTP.

STP обычно зарезервирован для использования в областях с экстремальными уровнями электромагнитных помех.Например, в электропроводке, которая должна проходить над любым генератором энергии или тяжелой техникой или рядом с ними.

Ethernet

Как было сказано ранее, Ethernet — это семейство спецификаций, которые регулируют несколько разных вещей. Одна из этих вещей — разные спецификации проводки: 10BASE-T, 100BASE-TX, 1000BASE-T и так далее.

Ethernet также описывает, как отправлять биты (единицы и нули) по каждому проводу, а также как интерпретировать эти биты в значимые кадры. Например, Ethernet утверждает, что первые 56 бит каждого кадра должны быть чередующимися единицами и нулями (так называемая «преамбула»).Следующие 8 битов должны быть «10101011» (известные как разделитель начала кадра). Следующие 48 бит — это MAC-адрес пункта назначения. Следующие 48 бит — это MAC-адрес источника; и так далее, пока не будет передан весь кадр.

Ниже мы опишем некоторые стандарты проводки, указанные в стандарте Ethernet.

### BASE T * Терминология

Этот набор терминов относится к тому, как провода используются внутри кабеля. Например, какие из них передают, какие принимают, как передают сигналы и при каком напряжении?

Этот термин состоит из трех частей, поэтому давайте сначала обсудим их по отдельности, прежде чем рассматривать какой-либо конкретный стандарт:

100 BASE-T

Число в начале просто относится к скорости провода в M иллионов b его p er s секунда, или чаще обозначается как M ega b его p er с секунд ( Мбит / с ).Кабель со скоростью 100 Мбит / с теоретически может передавать 100000000 бит в секунду, что составляет примерно 12,5 M ega B ytes p er s секунд ( MBps ). Обратите внимание на заглавную B и строчную b для ссылки на B ytes vs b ее.

Кабель Ethernet, рассчитанный на эту скорость, иногда также называют Fast Ethernet . Это контрастирует с обычным кабелем Ethernet , рассчитанным на 10 Мбит / с, или Gigabit Ethernet , рассчитанным на скорость 1000 Мбит / с.

100 BASE-T

Термин base является сокращением для сигнализации диапазона base . Его аналог — широкополосная сигнализация . Когда возникли эти термины, разница между ними заключалась в том, что сигнализация в основной полосе частот отправляет цифровые сигналы по среде, тогда как широкополосная передача аналоговых сигналов по среде.

Разница между цифровым сигналом и аналоговым сигналом заключается в количестве возможных интерпретаций каждого сигнала.

Аналоговый сигнал может представлять бесконечное теоретическое количество значений.Например, определенное напряжение на проводе может представлять зеленый пиксель, а другое напряжение может представлять красный пиксель и так далее, и так далее, пока каждый пиксель изображения не будет передан по проводу.

Цифровой сигнал может представлять конечное количество значений — обычно только два: 1 или 0. Если одно и то же изображение сверху отправляется по цифровому проводу, будет передан поток единиц и нулей. Принимающая сторона сможет интерпретировать двоичные значения как серию чисел, возможно, на основе цветовых кодов RGB, чтобы представить каждый цветной пиксель.

Основное отличие состоит в том, что в любой момент времени по аналоговому проводу можно считывать множество сигналов (и, следовательно, значений). В то время как на цифровом проводе в любой момент времени сигнал может представлять либо только значение 1, либо 0, и ничего больше.

Это позволило цифровой передаче быть более устойчивой к ошибкам, поскольку весь диапазон напряжения провода в любой момент времени делится только на два возможных значения (1 или 0). В то время как аналоговый сигнал более подвержен ошибкам передачи, потому что любое небольшое искажение полностью изменит то, что интерпретирует другой конец.

Это изображение очень хорошо иллюстрирует эффект. Обратите внимание, что при ухудшении качества сигнала цифровая передача все еще может интерпретировать 1 или 0 и, следовательно, по-прежнему отображать изображение без каких-либо видимых искажений. В то время как с аналоговым сигналом, когда сигнал ухудшается, небольшое ухудшение сигнала заставляет приемник интерпретировать неправильные цвета для заданных пикселей, вызывая искажение изображения (изображение взято из сообщения в блоге компании Antenna Direct в Австралии.

100 BASE-T

« — T » обозначает витую пару T .Это контрастирует с другими стандартами проводки, такими как -2 и -5 , которые указывают на коаксиальную проводку с максимальным диапазоном 2 00 ~ и 5 00 метров или -SR и -LR , которые соответствуют стандартам оптоволоконной проводки S hort R и L ong R ange.

Определив каждую отдельную часть, мы можем теперь взглянуть на две выдающиеся спецификации Fast Ethernet (мы рассмотрим две спецификации для Gigabit Ethernet позже в этой статье):

100BASE-T4

100BASE-T4 использует все четыре пары в пучке (все восемь проводов).Одна пара используется исключительно для передачи сигналов (TX). Одна пара используется исключительно для приема сигналов (RX). Остальные две пары могут использоваться либо для RX, либо для TX, и обе стороны провода должны согласовать, какая из оставшихся пар для чего используется.

T4 — одна из более ранних спецификаций для витой пары, и она не находит широкого применения в современном мире из-за ненужной сложности конструкции и очень небольшого выигрыша по сравнению с итерацией 100BASE-TX, описанной ниже.

100BASE-TX

100BASE-TX использует только две пары, одна предназначена для передачи, а другая — для приема.Две другие пары провода не используются. Вы могли бы очень хорошо построить провод 100BASE-TX, у которого только 4 из 8 проводов были в правильных положениях контактов (1,2,3,6), но часто другие четыре провода по-прежнему используются в основном в качестве держателей для оставшихся расположение контактов, а также для будущей совместимости.

100BASE-TX (со всеми восемью проводами) — это широко используемая сегодня спецификация Fast Ethernet. Тем не менее, его часто (лениво) называют просто T. Опять же, T означает категорию вариантов витой пары, а TX — это особый стандарт, который требует использования пар в положениях контактов 1 и 2 и 3 и 6.

Смысл определения каждого термина выше, независимо от других, состоит в том, чтобы дать каждому читателю практическое и техническое понимание того, что означает каждый термин. На практике, несмотря на знание истинного значения терминов, часто гораздо проще использовать общий термин, даже если он может быть немного неправильным — небольшая неточность иногда может спасти длинное объяснение.

Почему кроссовер

В Интернете есть много руководств, в которых описывается , когда вам нужно использовать перекрестный провод, а не прямой провод.Но очень немногие источники действительно объясняют, почему это важно или как именно это работает. В этом разделе мы исследуем эти концепции более глубоко.

Обе спецификации 100BASE-TX и 10BASE-T требуют, чтобы 8 проводов в кабеле витой пары были сгруппированы в четыре пары. Из четырех пар фактически будут использоваться только две: пара 2 и пара 3. Каждый отдельный провод в паре является симплексной средой, что означает, что сигнал может пересекать только любой один провод в одном направлении .

Для обеспечения полнодуплексной связи некоторые провода постоянно зарезервированы для связи в одном направлении, а другие провода постоянно зарезервированы для связи в противоположном направлении.

Конфигурация карты сетевого интерфейса (NIC) будет определять, какая пара используется для передачи, а какая — для приема.

Сетевая карта, которая передает сигналы (TX) по паре 2 (контакты 1 и 2) и принимает сигналы (RX) по паре 3 (контакты 3 и 6), называется сетевой картой зависимого от среды интерфейса ( MDI, ).В то время как сетевая карта, которая делает противоположное (TX на паре 3 и RX на паре 2), называется кроссовером зависимого от среды интерфейса ( MDI-X ).

ПК к ПК

ПК использует сетевая карта MDI, что означает, что ПК всегда передают по паре 2 и принимают по паре 3. Но если два компьютера, подключенные напрямую друг к другу, оба пытаются передавать по паре 2, это приведет к конфликту их сигналов. . И что еще хуже, ни один компьютер не получит ничего по паре 3.

В результате пары контактов должны быть пересечены на проводе, так что то, что отправлено с одного ПК по паре 2, поступает на другой ПК по паре 3, и наоборот.

Вот упрощенная иллюстрация (цвета ниже не имеют значения, они просто обозначают два разных пути для двух разных направлений связи):

Обратите внимание, что оба ПК могут передавать сигналы через выделенный канал, и из-за пересечения пар в проводе (представленного гигантским X) оба ПК могут получать то, что другой ПК передает по выделенному каналу.

Следовательно, для подключения ПК напрямую к другому ПК требуется перекрестный кабель .

ПК для перехода на ПК

Коммутатор — это устройство, предназначенное для облегчения связи между двумя ПК в одной сети. С этой целью сетевая карта коммутатора использует спецификацию MDI-X, что означает, что коммутатор всегда передает по паре 3 и принимает по паре 2 (точная инверсия сетевой карты MDI на ПК).

Это приводит к тому, что коммутатор имеет встроенную функцию кроссовера . Провод не должен пересекать пары, потому что об этом позаботится коммутатор:

Как видите, ПК, подключенный к коммутатору, может просто использовать прямой кабель и позволить коммутатору заниматься пересечением пар.Сквозной путь остается неизменным: каждое устройство передает на своих портах TX и принимает на своих портах RX.

ПК для переключения на ПК

Ранее мы обсуждали, что для двух компьютеров, подключенных напрямую друг к другу, требуется перекрестное соединение проводов, поскольку они оба используют одни и те же пары проводов для TX и RX. Точно так же два коммутатора, подключенные друг к другу, также используют идентичные пары проводов для RX и TX.

В результате мы должны учесть это, введя еще один кроссовер между переключателями:

Из приведенной выше схемы видно, что коммутатор, подключенный к другому коммутатору, требует перекрестного кабеля .

Таким образом, сквозной путь остается неизменным. ПК передают и принимают ожидаемые пары проводов. И каждое направление и шаг на пути всегда идет от пары TX к паре RX.

Маршрутизаторы и концентраторы

А как насчет маршрутизаторов и концентраторов? Какой тип сетевой карты они используют?

Оказывается, маршрутизатор, как и ПК, использует спецификацию MDI — TX на паре 2 и RX на паре 3. Таким образом, вы можете заменить любое изображение ПК на любом из приведенных выше рисунков на маршрутизатор, и может легко определить, для каких соединений потребуется прямой кабель, а для каких — перекрестный.

Кроме того, порты концентратора используют спецификацию MDI-X — TX на паре 3 и RX на паре 2. Вы можете заменить любое изображение коммутатора выше на концентратор, а также легко определить, какие кабели требуются.

Схема подключения кабеля Ethernet

Напомним, что в спецификации RJ45 есть два стандарта для цветов: T568a и T568b. Стандарт, используемый с обеих сторон провода витой пары, определяет, является ли кабель прямым или перекрестным.

Чтобы сделать прямой кабель, просто закажите провода с обеих сторон кабеля в соответствии с одной спецификацией (либо оба T568a, либо оба T568b):

Чтобы сделать кроссоверный кабель, просто используйте один стандарт с одной стороны, а другой стандарт с противоположной стороны:

Обратите внимание, что пара проводов 1 и пара 4 не используются (синий и коричневый провода). Теоретически вы можете вообще не включать провода в кабель, но это затруднит сохранение оставшихся проводов в правильном порядке.

Более того, поскольку они не используются, их не нужно перекрещивать в перекрестном кабеле. Однако спецификация Gigabit требует использования всех 8 проводов, и часто все пары перекрещиваются для единообразия. Мы обсудим Gigabit Ethernet позже в этой статье.

И, наконец, помните, что сигнал не имеет значения, какого цвета провод. Пока правильные контакты подключены друг к другу, связь будет работать. Вы можете использовать все зеленые провода, и пока контакты 1 и 2 подключены к контактам 3 и 6 на другой стороне (и наоборот), у вас будет полностью функционирующий перекрестный провод.Но то, что он работает, не означает, что это хорошая идея — такой кабель было бы кошмаром в обслуживании.

Легкая таблица запоминания

Мы можем собрать все, что мы узнали выше относительно перекрестных и прямых проводов, в простую диаграмму:

Преимуществом отображения приведенного выше рисунка является то, что его очень легко рисовать. Просто нарисуйте L2 / L1 слева и справа, а L3 + сверху и снизу и соедините все друг с другом.Линии, которые пересекают друг с другом, требуют перекрестного кабеля по кабелю при подключении устройств, которые работают на этих уровнях модели OSI. Линии, которые соединяют прямой друг с другом, требуют прямого — проходного кабеля.

Итого:

Устройство L1 или L2 , подключенное к другому устройству L1 или L2 , требует перекрестного кабеля .
Для устройства L1 или L2 , подключенного к устройству L3 + , требуется прямой кабель .
Для устройства L3 + , подключенного к другому устройству L3 + , требуется перекрестный кабель .

Или еще проще:

Как и для устройств , требуется перекрестный кабель .
В отличие от устройств требуется прямой кабель .

Авто-MDI-X

Несмотря на простоту понимания того, когда использовать прямой кабель вместо перекрестного кабеля (конечно, после того, как он был должным образом объяснен), тот факт, что выбор вообще существует, вызвал все виды простоев и головных болей у сетевых инженеров во всем индустрия.

В результате была создана функция, которая позволяет двум устройствам динамически определять и при необходимости переключать свои пары проводов TX и RX. Эта функция известна как автоматический MDI-X или Auto MDI-X.

Auto MDI-X позволяет использовать прямой кабель для каждого соединения и позволяет двум конечным точкам динамически определять, нужно ли им инвертировать свои пары TX и RX .

Auto MDI-X — это дополнительная функция для реализации 100BASE-T и обязательная функция для всех устройств Gigabit Ethernet.

Как работает Auto MDI-X?

Но как работает Auto MDI-X? Как обе стороны определяют, какие пары проводов следует использовать для передачи, а какие — для приема? Какая из двух сторон должна переключить пары TX и RX, если будет определено, что это необходимо? В этом разделе мы рассмотрим внутреннюю работу Auto MDI-X.

Помните, что цель кроссоверного кабеля — обеспечить соединение контактов TX одной стороны с контактами RX другой стороны. Для успешной передачи данных по кабелю провод TX не может быть подключен к другому проводу TX.По сути, одна сетевая карта должна использовать спецификацию MDI, а противоположная сетевая карта должна использовать спецификацию MDI-X. Вот как это достигается с помощью Auto MDI-X:

Обе стороны начинают с генерации случайного числа в диапазоне 1-2047. Если случайное число нечетное, эта сторона настраивает свой сетевой адаптер в соответствии со стандартом MDI-X. Если случайное число четное, эта сторона настраивает свой сетевой адаптер в соответствии со стандартом MDI. Обе стороны затем начинают посылать импульсы связи через выбранные ими пары проводов TX.

Если обе стороны успешно принимают импульсы соединения друг с другом по своим проводам RX, то обе стороны больше ничего не делают, поскольку они успешно передают по своим парам проводов TX и получают по парам проводов RX.

Если обе стороны не получают импульсы соединения друг с другом, то они должны выбрать нечетное число или оба выбрали четное число. Следовательно, одна из сторон должна переключить свои пары проводов TX и RX на другую спецификацию (MDI против MDI-X).

Но стороны не могут и переключиться на противоположную спецификацию, потому что тогда их провода TX и RX все равно не будут смещены. Вместо этого была разработана система, которая случайным образом переключает пары через случайные интервалы, пока они не совпадут правильно.

Это случайно сгенерированное число из более раннего (1-2047) циклически перемещается вперед, чтобы стороны могли выбрать новую спецификацию (MDI против MDI-x). Но это число нельзя просто увеличить на единицу, потому что тогда обе стороны перейдут от нечетного к четному или от четного к нечетному. Другими словами, если обе стороны изначально выбрали MDI, тогда они, , оба переключатся на MDI-X, что все равно приведет к тому, что пара проводов TX будет подключена к паре проводов TX.

Вместо этого это число циклически проходит вперед через так называемый регистр сдвига с линейной обратной связью.

Регистр сдвига с линейной обратной связью (LFSR) — это алгоритм, который циклически перебирает каждую комбинацию чисел в определенном диапазоне без повторения числа, пока не будет достигнуто каждое число. Числа циклически меняются в предсказуемом, но случайном порядке (то есть не последовательно, а в последовательном порядке).

Например, если две стороны выбрали начальное значение 1000 и 2000, будет ли их следующий номер в последовательности LFSR нечетным или даже полностью случайным.Однако, если обе стороны случайным образом выберут одинакового начального значения , каждая из них будет иметь идентичных последовательностей через LFSR.

Этот цикл происходит каждые 62 миллисекунды со случайным отклонением +/- 2 мсек. Если одна из сторон переключает свою пару проводов на 60 мс, а другая сторона планировала переключиться на 64 мс, будет 4 мс, когда пары TX и RX идеально выровнены, что остановит дальнейшую цикличность и завершит процесс AutoMDI-X.

Этот процесс продолжается столько раз, сколько необходимо, пока два одноранговых узла не выровняют свои пары проводов TX и RX.

Но здесь возникает вопрос, каковы шансы того, что обе пары выберут одно и то же число и одинаковые интервалы каждый раз, когда они циклируют свое число. Мы можем определить это с помощью небольшой математики.

Вероятность выбора одного и того же начального значения составляет 1 из 2047. Вероятность выбора одной и той же дисперсии интервала составляет 1 из 4. Это означает, что вероятность того, что обе стороны переключат свою спецификацию MDI / MDI-X в одно и то же время дважды в строка 1 из 8188.

Цикл происходит каждые ~ 62 мс, что означает, что в одной полной секунде есть 16 возможных интервалов.Шансы на то, что обе стороны будут иметь одинаковое время цикла в течение всей секунды, составляют 1 из 4 294 967 296 (4,2 миллиарда). Шансы на то, что это произойдет, в сочетании с тем, что обе стороны начнут с одного и того же случайного числа, составляют 1 из 8 791 798 054 912 (8,7 триллиона). Довольно хорошие шансы, учитывая, что в худшем случае это будет стоить вам всего лишь дополнительной секунды ожидания появления ссылки.

Почему витая пара?

Часто просто принимают как факт, что в большинстве сетей для физических соединений используется витая пара.Но почему? Что с витой парой сделало ее преобладающим методом прокладки кабелей в компьютерных сетях?

Есть две основные причины, и обе связаны с помехами E lectro m agnetic I ( EMI ): Первая причина состоит в том, что использование пары проводов значительно снижает исходящее электромагнитное излучение. Вторая причина заключается в том, что , закручивая их друг вокруг друга, значительно снижает входящие или индуцированные электромагнитные помехи.

Обе эти характеристики очень желательны, когда провод часто тесно связан с другими проводами на больших расстояниях (например, центры обработки данных или коммутационные шкафы).

Снижение выбросов EMI

Это факт жизни, что любой сигнал или электрический ток, проходящий через провод, излучает определенную степень электромагнитных помех, которые могут влиять на соседние провода — также известные как перекрестные помехи. Это электромагнитное излучение можно компенсировать дополнительным экранированием, но Александр Грэм Белл разработал хитрый метод, позволяющий свести на нет влияние перекрестных помех.

Его стратегия заключалась в использовании двух отдельных проводов — один из них отправляет исходный сигнал , а другой — точный , обратный сигнала.Это заставляет оба провода излучать друг от друга точные обратные электромагнитные помехи, тем самым сводя на нет их влияние.

Проще говоря, если один провод передает +10 В электрического напряжения и дает утечку + 0,01 В электромагнитных помех, тогда другой провод передает -10 В электрического напряжения и, следовательно, утечку -0,01 В электромагнитных помех. Их совокупные выбросы нейтрализуют друг друга.

В мире электротехники она называется сбалансированной парой и представлена ​​в виде витой пары с проводами TX + и TX-.

Это позволяет использовать схемы разводки, не требующие значительных вложений в экранирование, и является половиной причины широкого использования неэкранированной витой пары (UTP) в мире сетей. Однако до сих пор мы только ответили, почему мы используем пар проводов , а затем мы рассмотрим, почему они скручены .

Отрицательное поглощение EMI ​​

Несмотря на стратегии, подобные описанной выше сбалансированной паре, никуда не деться от всех источников электромагнитных помех (EMI).Блуждающие радиочастоты, беспроводной Интернет, Bluetooth, спутники-шпионы и сотовые телефоны — все это способствует возникновению паразитных электромагнитных помех.

Но Александр Грэм Белл снова обратился к нам и разработал гениально простой, но эффективный метод устранения внешних электромагнитных помех.

В базовой концепции используется преимущество того, что электромагнитные помехи тем сильнее, чем ближе вы находитесь к источнику. Если два провода по очереди будут находиться ближе всего к источнику электромагнитных помех, каждый из них будет поглощать одинаковое количество помех. Взгляните на эту упрощенную схему:

Синий провод начинается с + 50 В, а зеленый провод начинается с точного обратного тока -50 В.Источником электромагнитных помех является красный круг, и каждая волна, которая окружает источник электромагнитных помех, все меньше и меньше воздействует на провода. Если вы добавляете EMI ​​только к каждой серой точке (вверху и внизу каждого витка), оба провода в конечном итоге получат +22 В.

Даже несмотря на то, что конечное напряжение, полученное на правой стороне провода, отличается, обратите внимание, что разница в напряжении составляет , соответствует по всей витой паре проводов: между ними всегда 100 В. Электромагнитные помехи затронули и провода, идентично .Вы можете легко вычислить разницу конечных значений (100 В) и отобразить ее в числовой строке, чтобы определить, что начальные напряжения были + 50 В и -50 В:

Следует сказать, что использованные выше числа были значительно упрощены, чтобы передать концепцию. Типичное излучение EMI ​​влияет только на передачу сигналов в диапазоне микровольт (мкВ), что составляет 1 000 000-ю часть вольт (В). Но концепции все еще остаются верными: поскольку отправляются исходный и обратный сигналы, чистая исходящая эмиссия компенсируется, а из-за перекручивания оба провода в равной степени подвергаются одинаковому количеству помех.

Отправка битов

Если вы помните, данные передаются по кабелю в виде цифрового сигнала, то есть в виде потока единиц и нулей. Но как именно витая пара используется для передачи фактических данных по проводу? Мы будем использовать небольшое упрощение, чтобы описать основную предпосылку.

Отправка сигнала по проводу — это не что иное, как подача напряжения на провод в течение определенного времени. Обе стороны согласовывают тактовую частоту, также известную как частота, которая определяет, как долго должен подаваться каждый «экземпляр» напряжения.В целях этого упрощенного примера мы будем называть ее позицией . В любой момент времени каждая позиция может означать, что по сети отправляется только 1 или 0.

Различные стандарты требуют разных уровней напряжения, и для целей этого упрощенного описания истинное напряжение на самом деле не имеет значения. Но мы продолжим описывать это с использованием 100BASE-TX, который предписывает диапазон напряжения от + 2,5 В до -2,5 В.

Чтобы отправить 1 в данной позиции , передатчик отправит +2.5В вниз по проводу TX +. Чтобы отправить 0, передатчик отправит -2,5 В по проводу TX +.

Провод TX всегда будет делать обратное: -2,5 В для отправки 1 и + 2,5 В для отправки 0.

Вот как будет выглядеть двоичная строка 110010101110:

Обратите внимание, что на приведенном выше графике не показана физическая схема провода (иначе говоря, это не скручивание пар проводов). Он просто представляет переменные +2,5 и -2,5 вольт, подаваемые по проводам TX + и TX-.Скрутки в витой паре одинаковы (или должны быть) по всей длине провода. Как мы уже указывали ранее, вы можете видеть, что провода всегда посылают друг другу точное обратное напряжение, и все аккуратно и горизонтально симметрично.

Вдоль провода появляются помехи от различных источников электромагнитных помех. Мы применим разное количество шума в каждой позиции нашего битового потока и посмотрим, что получается на другом конце:

Обратите внимание, что график больше не такой аккуратный и симметричный.Провода по-прежнему передают инверсию друг друга, но смещение на постоянное значение. Наши красивые и аккуратные значения +2,5 В и -2,5 В исчезли.

НО, приемник не ищет точно + 2,5В или -2,5В. Вместо этого он просто ищет , через который провод отправляется более высокое напряжение . Если провод TX + отправлял напряжение найма, то сигнал для этой позиции должен был быть 1, а если провод TX передавал более высокое напряжение, то сигнал для этой позиции должен был быть 0.

Или, проще говоря, на графике выше, если синяя линия находится сверху, переданный бит в этой позиции равен 1.И если оранжевая линия находится сверху, то переданный бит равен 0.

Также обратите внимание, что даже несмотря на то, что значения были затронуты EMI, они оба были затронуты одинаково — они оба выросли или оба понизились на одинаковую величину. В любой момент на графике приема значения проводов TX + и TX- всегда разнесены на 5 В, как и на графике отправки. Как мы обсуждали ранее, это происходит из-за физического скручивания проводов TX + и TX-.

Таким образом, принимающая сторона может собирать сигнал по одному бит за раз, несмотря на то, что EMI могли повлиять на то, что было отправлено изначально.Как видите, UTP не застрахован от шума, но у него есть функция, позволяющая нейтрализовать эффект шума.

Гигабитный Ethernet

Мы подробно обсудили Fast Ethernet (100 Мбит / с). Теперь мы переходим к обсуждению Gigabit Ethernet (1000 Мбит / с или 1 Гбит / с).

Первое существенное отличие состоит в том, что гигабитные стандарты требуют использования всех четырех пар (всех восьми проводов), в отличие от Fast Ethernet, который использует только две пары проводов. В результате в Gigabit Ethernet все четыре пары должны быть перекрещены при создании кроссоверного кабеля.

Если вы помните, стандарт RJ45 предлагает две спецификации проводки: T-568a и T-568b. Ниже приведены изображения, на которых показано, как каждая из них выглядит, когда все четыре пары скрещены:

Тем не менее, для Gigabit Ethernet требуется Auto MDI-X. В результате вы можете безопасно просто использовать повсюду прямые кабели и позволить сетевым адаптерам определять, нужно ли им моделировать пересечение пар проводов.

В стандарте Gigabit Ethernet есть две спецификации проводки:

1000BASE-TX

Этот стандарт Gigabit Ethernet использует все четыре пары, но две пары выделяются для передачи, а две другие — для приема.

Концептуально это более простой процесс, чем то, как работает 1000BASE- T , но, к сожалению, он требует обновления всех уже проложенных кабелей витой пары с общей категории 5 или 5e до более дорогой категории 6. В результате, 1000BASE- TX не получил широкого распространения в отрасли.

1000BASE-T

Это преобладающий стандарт Gigabit Ethernet. Он использует все четыре пары одновременно в полнодуплексном режиме — каждая из четырех пар может использоваться для как для RX, так и для TX, в то же время .Это делается с помощью процесса, называемого подавлением эха, и мы рассмотрим его более подробно в следующем разделе.

Основным преимуществом этого стандарта проводов является то, что вы можете достичь гигабитной передачи по гораздо более распространенным кабелям категории 5e без необходимости обновлять все кабели витой пары до более дорогих категорий 6.

Кабель 1000BASE -T часто неправильно называют 1000BASE -TX . Скорее всего, это связано с тем, что в мире Fast Ethernet преобладающим кабелем был 100BASE -TX .Часто стандарты кабельной разводки также иногда объединяются как 10/100/1000 BASE -TX . На самом деле, наиболее популярные спецификации проводки для каждого класса скорости: 10 BASE -T , 100 BASE -TX и 1000 BASE -T .

Полный дуплекс на однопроводной паре

В предыдущем разделе мы узнали, что 1000BASE-T может отправлять и получать сигналы по одной и той же паре проводов одновременно.В этом разделе мы обсудим, как это возможно. Во-первых, мы начнем с аналогии, чтобы объяснить предпосылку.

Вы когда-нибудь разговаривали с кем-нибудь по телефону и могли сказать, что они ставят вас на громкую связь, потому что вы могли слышать свой собственный голос, отраженный эхом? Это результат того, что ваш голос воспроизводится по их громкоговорителю, ходит по комнате, в которой они находятся, и улавливается микрофоном их собственного телефона. Это называется эхом.

Громкоговорители высокого класса могут свести на нет этот эффект, извлекая звуковые волны того, что излучает динамик, из звуковых волн того, что улавливает микрофон — этот процесс известен как Echo Cancellation .

Эхоподавление также является базовой концепцией, которая позволяет кабелю Gigabit Ethernet как отправлять, так и принимать данные по той же паре проводов в то же время . Основная посылка заключается в том, что если вы знаете, что отправили, вы можете извлечь это из того, что получили.

Напомним, что отправка сигнала — это не что иное, как подача напряжения на провод. И наоборот, получение сигнала — это не что иное, как считывание напряжения, наблюдаемого на проводе.

Если отправитель подает напряжение на одиночный провод по следующей схеме:

 +0.5В, + 1В, -2В, -1В

И в то же время тот же отправитель считывает напряжение и наблюдает следующую картину:

 + 1,5 В, 0 В, -2,5 В, + 1 В

Отправитель может вычесть два набора значений, чтобы определить, какое напряжение должен быть приложен на другом конце:

 + 1В, -1В, -0,5В, + 2В

Таким образом, один и тот же провод может использоваться как для отправки, так и для приема сигналов (данных) в одно и то же время.

Опять же, эти значения являются просто примерами для объяснения основной концепции.На самом деле уровни напряжения очень разные, а также учитывают наведенные электромагнитные помехи и электрические эхо вдоль самого медного провода. Кроме того, мы показываем эхоподавление только с точки зрения одного провода в витой паре — противоположный провод все равно будет передавать точное обратное напряжение, как обсуждалось ранее.

Используя эту стратегию, все четыре пары проводов могут использоваться как для TX, так и для RX одновременно. Пары проводов по-прежнему являются витыми парами и поэтому по-прежнему используют те же стратегии для устранения входящего и исходящего электромагнитных помех, о которых говорилось ранее.

Сводка

Если вы зашли так далеко, то теперь знаете, сколько нужно проводов для Ethernet и витой пары. Было немного унизительно узнать об этом за эти годы и опубликовать эту статью. В каждый провод вложено столько технологий, но я выбросил бесчисленное количество кабелей, не задумываясь.

Проводка Ethernet

определенно полна технологий, которые мы легко принимаем как должное. Подумать только, даже в этой статье не учтены важные детали, чтобы оставаться (относительно) простой.

Что такое «витая пара» и почему это важно?

Автор: Стюарт Свит 23 июня 2017 г.

Это везде. Кабель витой пары используется для каждого сетевого провода в вашем доме или офисе. Когда вы смотрите на него, легко понять, почему кабель витой пары — это один кабель, состоящий из отдельных меньших кабелей, и каждая пара кабелей (обычно один с однотонной оболочкой, а другой с такой же цветной оболочкой, смешанной с белым) является скручены вместе. Если вокруг кабеля нет оплетки, это называется «неэкранированная витая пара», и вы, возможно, слышали этот термин (UTP) для обозначения сетевых кабелей в прошлом.

Но почему это там? Вроде скручивать провода — пустая трата времени. Конечно, легче увидеть, какой кабель к какому идет, но цветная внешняя оболочка сделает это за вас. Оказывается, для существования кабеля витая пара есть веская причина.

На заре телефонной проводки инженеры заметили помехи от одной линии к другой на опоре. Простая замена проводов, когда они пересекали полюс, на самом деле немного помогло с помехами. По мере того, как кабели пересекаются, шум, который они создают, индивидуально нейтрализуется.Там довольно много инженерной теории, но дело в том, что простое пересечение двух телефонных линий, когда они пересекают вершину телефонного столба, улучшает их работу.

Фактически та же теория используется в сетевых кабелях. Повторное пересечение пар кабелей (их скручивание) помогает устранить шум, и поэтому кабели могут оставаться неэкранированными. Это делает их тоньше и с ними легче работать. Представьте себе, что вам приходилось работать с кабелем толщиной 1/2 дюйма каждый раз, когда вы подключали компьютер.В старых офисных телефонных системах, которые во многом были предшественниками современной компьютерной проводки, это то, что у вас было.

Это типичный офисный телефонный кабель того типа, который использовался до конца 20 века. Хотели бы вы использовать это каждый раз, когда подключаете компьютер к Интернету? Кабель витая пара — действительно одно из тех маленьких изобретений, которые просто делают все лучше.

% PDF-1.2 % 1547 0 объект > endobj xref 1547 119 0000000016 00000 н. 0000002755 00000 н. 0000002897 00000 н. 0000003978 00000 н. 0000004277 00000 н. 0000004363 00000 п. 0000004534 00000 н. 0000004691 00000 н. 0000004817 00000 н. 0000004917 00000 н. 0000005131 00000 п. 0000005322 00000 п. 0000005494 00000 п. 0000005674 00000 н. 0000005867 00000 н. 0000005995 00000 н. 0000006135 00000 н. 0000006294 00000 н. 0000006481 00000 н. 0000006610 00000 н. 0000006750 00000 н. 0000006908 00000 н. 0000007095 00000 н. 0000007217 00000 н. 0000007353 00000 п. 0000007508 00000 н. 0000007654 00000 н. 0000007783 00000 н. 0000007918 00000 п. 0000008057 00000 н. 0000008195 00000 н. 0000008353 00000 п. 0000008485 00000 н. 0000008616 00000 н. 0000008760 00000 н. 0000008903 00000 н. 0000009066 00000 н. 0000009242 00000 н. 0000009421 00000 п. 0000009587 00000 н. 0000009810 00000 п. 0000009941 00000 н. 0000010093 00000 п. 0000010304 00000 п. 0000010435 00000 п. 0000010570 00000 п. 0000010722 00000 п. 0000010878 00000 п. 0000011053 00000 п. 0000011189 00000 п. 0000011347 00000 п. 0000011468 00000 п. 0000011608 00000 п. 0000011768 00000 п. 0000011949 00000 п. 0000012090 00000 н. 0000012257 00000 п. 0000012427 00000 п. 0000012549 00000 п. 0000012669 00000 п. 0000012872 00000 п. 0000013010 00000 п. 0000013130 ​​00000 п. 0000013267 00000 п. 0000013418 00000 п. 0000013589 00000 п. 0000013742 00000 п. 0000013853 00000 п. 0000013978 00000 п. 0000014176 00000 п. 0000014296 00000 п. 0000014417 00000 п. 0000014595 00000 п. 0000014734 00000 п. 0000014891 00000 п. 0000015039 00000 п. 0000015165 00000 п. 0000015296 00000 п. 0000015474 00000 п. 0000015634 00000 п. 0000015799 00000 п. 0000015954 00000 п. 0000016131 00000 п. 0000016248 00000 п. 0000016362 00000 п. 0000016515 00000 п. 0000016686 00000 п. 0000016815 00000 п. 0000016922 00000 п. 0000017090 00000 п. 0000017201 00000 п. 0000017312 00000 п. 0000017397 00000 п. 0000017483 00000 п. 0000017768 00000 п. 0000018874 00000 п. 0000018934 00000 п. 0000019226 00000 п. 0000020338 00000 п. 0000020360 00000 п. 0000020491 00000 п. 0000021595 00000 п. 0000021876 00000 п. 0000021899 00000 п. 0000022254 00000 п. 0000022277 00000 п. 0000022627 00000 н. 0000022650 00000 п. 0000023479 00000 п. 0000024587 00000 п. 0000024879 00000 п. 0000024903 00000 п. 0000026751 00000 п. 0000026775 00000 п. 0000028258 00000 п. 0000028281 00000 п. 0000029386 00000 п. 0000003041 00000 н. 0000003955 00000 н. трейлер ] >> startxref 0 %% EOF 1548 0 объект > endobj 1549 0 объект eG / ρ) / U (оNS’cLO {6ZnL4 ֓> endobj 1664 0 объект > поток ~ v & ĿFO? ApLj 3SL Kl # SLj` * z% sz

1.3 ИЗДЕЛИЯ ИЗ ВИТАННОЙ ПАРЫ 1.3. Кабельные сборки витой пары КАБЕЛЬНЫЕ СБОРЫ С ВИТОЙ ПАРой. Краткое содержание главы

UTP категории 6 — кабельная система

Кабельная система UTP категории 6 AMP NETCONNECT …… реальная производительность категории 6 как на уровне компонентов, так и на уровне системы! Благодаря исключительно высокой производительности AMP NETCONNECT Category 6 UTP

Подробнее

Патч-панели SMARTen 24 UTP

Характеристики Высокая плотность, 24 порта на 1U. Высокая производительность, поддерживаемая полоса пропускания до 500 МГц с поддержкой IEEE 802.3an приложение 10 Гбит / с Специальная конструкция крышки для минимизации перекрестных помех от посторонних лиц Соответствует ANSI / TIA / EIA-568-B.2-10,

Подробнее

Руководство по прокладке сетевых кабелей

Руководство по прокладке сетевых кабелей. Плохая или неправильно установленная прокладка сетевых кабелей может вызвать множество проблем в вашей компьютерной сети. Хотя мы рекомендуем вам нанять специалиста по сетям / кабелям для подключения и подключения

Подробнее

Кабельные ИТ-решения

Кабельные решения для ИТ-систем Signamax и Hitachi Cable America Производительность системы Проверка качества системы Signamax и Hitachi Cable America (Hitachi) основана на модели наихудшего случая — 100-метровый кабель с четырьмя разъемами

Подробнее

БЕЗОПАСНЫЕ волоконно-оптические продукты

Оптоволоконные изделия SECURE Оптоволоконные изделия LC SECURE (страницы 9 и 10) Соединители, кабельные сборки и адаптеры LC SECURE Оптоволоконные изделия MPO SECURE (страницы 11 и 12) Кабельные сборки MPO SECURE

Подробнее

Патч-панели SMARTen 24 STP

Характеристики Поддержка 24 портов на 1U. Высокая производительность, поддерживаемая полоса пропускания до 500 МГц с поддержкой IEEE 802.3an приложение 10 Гбит / с Соответствует ANSI / TIA / EIA-568-B.2-10, ISO / IEC 11801 2.1 edition и CENELEC

Подробнее

Подключение коммутационного кабеля Ethernet

Подключение патч-кордов Ethernet СОДЕРЖАНИЕ Патч-корды Ethernet и разъемы RJ-45 … 2 коммутационных шнура Ethernet и кабель UTP … 3 В чем суть скручивания? … 4 приложения Ethernet … 5 Подключение 568A и 568B

Подробнее

Сетевой дизайн.Яннос Милонас

Проектирование сети Физические топологии Янноса Милонаса Определение топологии состоит из двух частей: физическая топология, которая представляет собой фактическую схему проводки (среды), и логическая топология, которая

Подробнее

Развитие экологичного центра обработки данных

Продукты и решения для поддержки энергоэффективности Руководство по заказу Содержание Разработка экологичного центра обработки данных Введение…5 Управление воздушным потоком в центре обработки данных … 6 угловых панелей Glide Cable

Подробнее

Технические характеристики кабелей

ПРИЛОЖЕНИЕ A В этом приложении представлена ​​информация о кабелях и выводах для функциональных карт универсальных шлюзов Cisco AS5350XM и Cisco AS5400XM. Он содержит следующие разделы: 2-портовый и 4-портовый T1

Подробнее

Управление инфраструктурой MapIT G2

MapIT G2 Infrastructure Management Представляем MapIT G2, полную модернизацию популярного решения Siemon MapIT для управления интеллектуальной инфраструктурой (IIM).MapIT G2 объединяет мощную комбинацию

Подробнее

KVM — DVI, USB 2.0, удлинитель по кабелю Cat 5

KVM — DVI, USB 2.0, удлинитель Cat 5, 330 футов (100 метров) Руководство пользователя EL5100 Powered by Благодарим вас за покупку KVM — DVI, USB 2.0, удлинитель Cat 5, 330 футов (100 метров). Внимательно прочтите это руководство.

Подробнее

Развитие экологичного центра обработки данных

Продукты и решения для поддержки энергоэффективности Руководство по заказу Содержание Поддержка экологичного центра обработки данных Содержание Введение…5 Управление воздушным потоком в центре обработки данных … 6 Угловой

Подробнее

Кабели безопасности и управления

Кабели безопасности и управления Наши многожильные кабели производятся в широком диапазоне размеров, конфигураций экранирования и материалов оболочки, включая камеру статического давления, стояк и общего назначения. Приложения

Подробнее

LocoNet — отличия Digitrax

LocoNet, Digitrax Difference LocoNet — это метод Digitrax для связи между устройствами, совместимыми с LocoNet, на макете модельной железной дороги.Совместимые с LocoNet устройства предназначены для совместной работы на

. Подробнее

GigaSPEED X10D F / UTP

Решения SYSTIMAX Руководство по решению GigaSPEED X10D F / UTP 1 Решение SYSTIMAX GigaSPEED X10D F / UTP обеспечивает беспрецедентную производительность для таких ключевых параметров, как вносимые потери и все формы перекрестных помех,

Подробнее

Медный шкаф.Медный шкаф

Медный шкаф Медный шкаф Медный шкаф Содержимое: CC-2 CC-5 CC-8 CC-12 CC-13 CC-14 CC-17 Limited Axcess Решения категории 6a Патч-панели Кабельные сборки Патч-корды категории 6 110 Электромонтажные изделия

Подробнее

LMR8TT Mini 10BASE-T концентратор / повторитель

LMR8TT Mini 10BASE-T Hub / Repeater LMR8TT Ethernet Mini Hub / Repeater Руководство по установке Lantronix LMR8TT — это мини-концентратор 10BASE-T, который обеспечивает проводные соединения для восьми неэкранированных витых пар

Подробнее

Руководство пользователя Comtrol Cable

Comtrol Cable Руководство пользователя Уведомления о торговых марках Comtrol и DeviceMaster являются торговыми марками Comtrol Corporation.PortVision — зарегистрированная торговая марка Comtrol Corporation. Microsoft и Windows зарегистрированы

Подробнее

Проект прокладки кабеля

Проект прокладки кабеля 1. Намерение. Апелляционный суд США намерен установить кабели для передачи данных категории 6 (CAT6) в федеральном здании Роберта Ф. Пекхэма и в здании суда США, 280

. Подробнее

GEU-0822 8-портовый гигабитный коммутатор

GEU-0822 8-портовый гигабитный коммутатор 1 V1.1_20150622 1. ВВЕДЕНИЕ … 3 1.1 Краткое описание продукта … 3 1.2 Характеристики продукта … 3 1.3 Описание оборудования … 4 2. ПОДКЛЮЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ … 5 2.1 Комплект поставки …

Подробнее

Консольный удлинитель USB / VGA Cat 5 UTP

USB / VGA Cat 5 UTP Консольный удлинитель SV565UTPU SV565UTPUGB SV565UTPUEU Инструкция по эксплуатации Заявление о соответствии FCC Это оборудование было протестировано и признано соответствующим ограничениям для цифрового

класса B Подробнее

Глава 2 Основы сети TCP / IP

Глава 2 Основы работы с сетью TCP / IP В домашней или небольшой сети используется тот же тип сети TCP / IP, что и в Интернете.В этом руководстве представлен обзор IP (Интернет-протокол)

. Подробнее

USB 2.0 Ranger 2304-LAN

USB 2.0 Ranger 2304-LAN 4-портовый сетевой удлинитель USB 2.0 Ethernet Руководство пользователя системы. Благодарим вас за покупку USB 2.0 Ranger 2304-LAN. Пожалуйста, внимательно прочтите это руководство. Этот документ относится к артикулам:

Подробнее

Руководство по проектированию системной проводки

Руководство по проектированию системной разводки Это руководство поможет продемонстрировать различные типы электромонтажных решений, доступных при подключении камер видеонаблюдения к цифровым видеорегистраторам EZ Watch Pro и Armor Pro.

Подробнее

Каталог меди Belden

Каталог меди Belden Faster. Полегче. Лучше. Belden IBDN Copper Systems Компания Belden предлагает комплексную систему медных кабелей для решения текущих сетевых задач, обеспечивая при этом пропускную способность и масштабируемость

. Подробнее

Золотая виолончель Золотой кабель для виолончели

Золотая виолончель Золотая кабельная виолончель, январь 2014 г.1.101) Уведомление Это руководство предоставляется при соблюдении следующих условий и ограничений: Это руководство содержит конфиденциальную информацию, принадлежащую Elmo

. Подробнее

Отодвиньте в сторону Ethernet на основе витой пары, пора WiFi взять бразды правления в свои руки

Этот сайт может получать партнерские комиссии за ссылки на этой странице. Условия эксплуатации.

Ethernet, технология проводных сетей, которая зародилась в Xerox PARC более 40 лет назад, всегда была на удивление надежной.Во многом так же, как Wi-Fi управляет беспроводными сетями с момента своего создания в 1997 году, Ethernet всегда оставался неизменным, принимая и совершенствуя новые технологии по мере необходимости, но никогда не отклоняясь от пути. В конце концов, в этом сила Ethernet: без стандартизации — без согласования различных поставщиков оборудования и программного обеспечения о том, как следует обрабатывать сетевые данные — мир (или, по крайней мере, мировые сети) развалится. К сожалению, сейчас кажется, что эти четыре десятилетия спокойных, постепенных, стандартизированных обновлений Ethernet, наконец, подходят к концу; в монолите Ethernet есть трещина, и, по иронии судьбы, виноват во всем WiFi.

Как мы сообщали ранее, IEEE в настоящее время работает над новым стандартом, который в конечном итоге обеспечит пропускную способность 400 Гбит / с или 1000 Гбит / с (1 Тбит / с) по оптоволоконным или медным кабелям. Много работы уходит на создание нового стандарта; он, вероятно, не будет готов к использованию до 2017 года. Существует стандарт 10-гигабитного Ethernet, но для этого требуются дорогостоящие кабели Cat 6a. Есть и другие попытки перенести 40GbE и 100GbE с оптоволоконного на медный кабель, но они не будут готовы в ближайшее время — и опять же, им потребуются очень модные кабели.Это означает, что на данный момент большинство домов и офисов — почти все они используют недорогие и недорогие кабели Cat 5 или Cat 5e — застряли на 1-гигабитном Ethernet.

Чтение: 255 Тбит / с: Самая быстрая сеть в мире могла бы передавать весь интернет-трафик по одному волокну

Это из-за подлых маршрутизаторов с высокой пропускной способностью, таких как этот модуль 802.11ac от Linksys, появляются новые, изменчивые «стандарты» Ethernet. определено

Теперь вы можете подумать, что гигабитный Ethernet — это хорошо — и действительно, для большинства пользователей это так.Однако вы сталкиваетесь с проблемами, когда пытаетесь подключить множество пользователей по одному каналу GigE — например, когда вы подключаете маршрутизатор 802.11ac WiFi. В настоящее время маршрутизаторы 802.11ac с тремя потоками уже способны развивать скорость до 1,3 Гбит / с — более чем достаточно для насыщения соединения GigE. Скоро появятся устройства 802.11ac второго поколения, которые могут поддерживать до восьми потоков, и, очевидно, им потребуется лот и больше, чем на один гигабит подключения к локальной сети.

Чтобы решить эту проблему, сформировались две отдельные фракции — NBASE-T и MGBASE-T — обе предлагают технологии, которые продвигают одну из двух.5 Гбит / с или 5 Гбит / с по кабелям Cat 5e. Оба этих «альянса» состоят из крупных игроков — Cisco движется к NBASE, а Broadcom — к группе MGBASE — но ни один из них не ратифицирован IEEE. По сути, существует огромный коммерческий спрос на временное решение — и эти ребята спешат восполнить этот пробел. Ни одна из групп не обещает возможности взаимодействия друг с другом или со стандартом IEEE следующего поколения (когда он появится). На самом деле кажется, что оба альянса планируют коммерциализировать свои собственные технологии, пытаются популяризировать их, и , затем пытаются заставить IEEE признать их стандарт победителем.

Есть два взгляда на этот сценарий. Во-первых, я бы солгал, если бы меня не воодушевила идея продвинуть 5 Гбит / с по моей домашней локальной сети — и да, 802.11ac действительно ограничен 1-гигабитным Ethernet. Другая точка зрения, конечно же, состоит в том, что мы действительно не хотим, чтобы сетевые стандарты расходились. Вся причина, по которой вы можете взять свой смартфон и использовать Wi-Fi где угодно, — это стандартизация. Аналогичным образом, что, если ваш следующий ноутбук будет оснащен микросхемой NBASE-T, но ваш офис решил использовать MGBASE-T?

В конечном счете, это простой случай, когда технология является злейшим врагом самой себя: наш спрос на полосу пропускания растет быстрее, чем темпы ратификации новых стандартов.Когда такой организации по стандартизации, как IEEE, необходимо убедиться, что все — на самом деле, тысячи мировых поставщиков оборудования и программного обеспечения — находятся на одной странице, просто невозможно двигаться так быстро, как отдельные организации (Google, Netflix, Intel, Samsung, Apple), которые являются движущими силами этих стремительных технологических изменений. На самом деле, мы мало что можем сделать с альянсом NBASE или MGBASE — якобы они оба поступают правильно, но на самом деле было бы лучше, если бы они объединили усилия, и сделали это вместе .

Теперь читайте: ESnet: 100-гигабитный теневой Интернет, к которому имеет доступ только правительство США

3. Основные сведения о проводных и беспроводных сетях Карточки

Срок Кабель витой пары	Определение Наиболее часто используемый тип кабеля в локальной сети. Относительно простой в работе, гибкий, эффективный и быстрый, содержит восемь проводов, сгруппированных в четыре витые пары, обычно синие, оранжевые, зеленые и коричневые. Скрученные провода уменьшают перекрестные помехи и помехи. Таблица стандартов 568B, 568A и BOGB
Срок Порты MDI и MDI-X	Определение Интерфейс, зависимый от среды (MDI) Тип подключения к порту Ethernet с использованием кабеля витой пары. Чтобы компьютеры могли взаимодействовать с другими устройствами, провода должны где-то пересекаться. Вместо использования перекрестных кабелей для подключения компьютеров к центральным соединительным устройствам, например коммутаторам. Эти центральные соединительные устройства оснащены портами MDI-X (средне-зависимый кроссовер интерфейса), которые обслуживают перекрестие . Инструменты, необходимые для соединения между коммутационными панелями и гнездами RJ45, включают режущий инструмент, инструмент для зачистки проводов, инструмент для перфорации и испытательное устройство, известное как тестер целостности, который проверяет все контакты соединения один за другим. .
Срок	Определение Количество информации, достигающей получателя, по сравнению с переданным количеством информации. Измеряется в децибелах (дБ) В соответствии со стандартом IEEE 802.3 кабели с витой парой могут иметь длину 100 метров.Помимо этого, сигнал ухудшается до такой степени, что он не может быть интерпретирован хостом назначения. Можно использовать повторитель сигнала, концентратор или коммутатор, если необходимо проложить кабель дальше.
Срок	Определение Все, что нарушает или изменяет сигнал, проходящий по проводу
Срок Электромагнитные помехи EMI	Определение Воздействие на электрические цепи, устройства и кабели из-за электромагнитной проводимости и, возможно, излучения. Электромагнитные помехи вызывают любые электрические устройства: телевизоры, кондиционеры, двигатели, неэкранированные электрические кабели (Romex). Медные кабели и сетевые устройства следует держать подальше от этих электрических устройств и кабелей, чтобы предотвратить проблемы со связью в сети.
Срок Радиочастотные помехи (RFI)	Определение Это помехи, которые могут исходить от передач AM / FM и вышек сотовой связи. Его часто считают частью семейства EMI, а иногда даже называют EMI. Фильтры могут быть установлены в сети, чтобы исключить частоту сигнала, передаваемую радиомачтой, хотя обычно не влияет на стандартные проводные сети Ethernet.
Срок	Определение Когда сигнал, передаваемый по одному медному проводу или паре проводов, создает нежелательный эффект на другом проводе или паре проводов
Срок Перекрестные помехи на ближнем конце (NEXT)	Определение Происходит при измерении помех между двумя парами в одном кабеле, измеренных на конце кабеля, ближайшем к передатчику.
Срок	Определение Возникает при аналогичных помехах, измеренных на самом дальнем от передатчика конце кабеля.
Срок Кабели с экранированной витой парой (STP)	Определение Кабели STP имеют алюминиевый экран внутри пластиковой оболочки, окружающей пары проводов.
Срок	Определение Кабели, проложенные внутри стен или над подвесными потолками, где к ним не могут получить доступ спринклерные системы в случае пожара , должны быть вентилируемые или малодымные с классом . Кабели , рассчитанные на герметичность, имеют тефлоновое покрытие, которое делает их более огнестойкими. Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
