Подключение внутреннего блока кондиционера. Подключение кондиционера к электросети: пошаговая инструкция и схемы

Как правильно подключить кондиционер к электросети. Какие провода и автоматы нужны для подключения. Схемы подключения разных типов кондиционеров. На что обратить внимание при монтаже электропроводки кондиционера.

Особенности подключения кондиционера к электросети

Правильное подключение кондиционера к электросети — важный этап установки, от которого зависит безопасность и эффективность работы системы. При подключении необходимо учитывать следующие моменты:

• Мощность кондиционера и соответствующее сечение проводов
• Наличие отдельного автомата защиты
• Заземление
• Соблюдение полярности подключения
• Использование качественных комплектующих

Рассмотрим подробнее основные этапы и нюансы подключения кондиционера к электросети.

Необходимые материалы и инструменты

Для подключения кондиционера потребуются:

• Кабель необходимого сечения (обычно 3х2.5 мм² или 3х4 мм²)
• Автоматический выключатель (16-25А)
• Распределительная коробка
• Клеммные колодки
• Изоляционная лента
• Отвертки, кусачки, стриппер
• Мультиметр

Сечение кабеля и номинал автомата выбираются исходя из мощности кондиционера согласно ПУЭ.

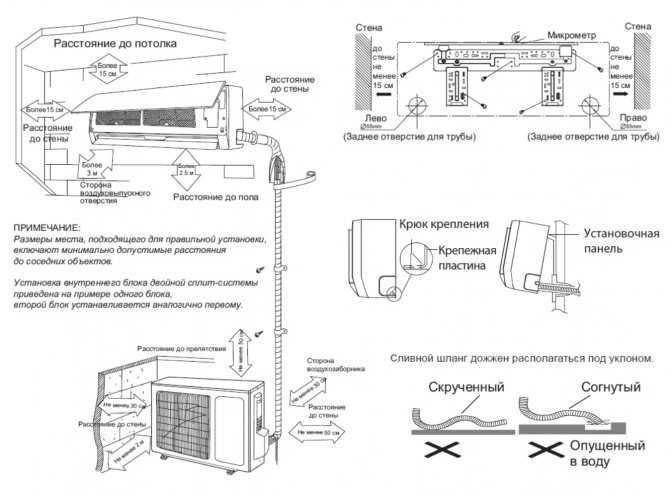

Схема подключения внутреннего блока кондиционера

Схема подключения внутреннего блока сплит-системы обычно выглядит следующим образом:

1. От распределительного щитка к месту установки внутреннего блока прокладывается трехжильный кабель.
2. Около внутреннего блока устанавливается распределительная коробка.
3. В коробке соединяются провода от щитка и от внутреннего блока.
4. Фазный провод подключается через автомат.
5. Нулевой и заземляющий провода подключаются напрямую.

Важно соблюдать маркировку и полярность проводов при подключении.

Подключение наружного блока кондиционера

Наружный блок подключается к внутреннему специальным межблочным кабелем. Обычно используется четырехжильный кабель сечением 4х1.5 мм². Схема подключения может отличаться в зависимости от модели, поэтому важно сверяться с инструкцией.

Типовая последовательность подключения:

1. Снять крышку электрического отсека наружного блока
2. Подключить провода согласно маркировке на клеммной колодке
3. Проверить надежность соединений
4. Закрепить кабель хомутом
5. Установить крышку на место

Выбор автомата для кондиционера

Для защиты электросети и самого кондиционера необходимо установить отдельный автоматический выключатель. Номинал автомата выбирается с запасом 20-30% от рабочего тока кондиционера.

Ориентировочные значения:

• Для кондиционеров до 2.5 кВт — автомат на 16А
• От 2.5 до 3.5 кВт — 20А
• От 3.5 до 5 кВт — 25А

Рекомендуется использовать автоматы с характеристикой С для защиты от пусковых токов компрессора.

Особенности подключения инверторных кондиционеров

Инверторные кондиционеры имеют ряд особенностей при подключении:

• Более высокие требования к качеству электросети
• Чувствительность к скачкам напряжения
• Необходимость установки стабилизатора напряжения
• Использование УЗО для защиты электроники

При подключении инверторной модели важно внимательно изучить инструкцию и схему подключения от производителя.

Частые ошибки при подключении кондиционера

При самостоятельном подключении кондиционера нередко допускаются следующие ошибки:

• Использование кабеля недостаточного сечения
• Отсутствие отдельного автомата защиты
• Неправильное заземление
• Некачественная изоляция соединений
• Несоблюдение полярности подключения

Эти ошибки могут привести к некорректной работе кондиционера, выходу из строя электроники или даже возгоранию. Поэтому при отсутствии навыков лучше доверить подключение специалистам.

Проверка правильности подключения

После завершения монтажа электропроводки необходимо выполнить проверку:

1. Визуальный осмотр всех соединений
2. Проверка изоляции проводов
3. Измерение сопротивления заземления
4. Проверка срабатывания автомата защиты
5. Контроль напряжения на клеммах внутреннего и наружного блоков

Только после успешного прохождения всех проверок можно приступать к запуску кондиционера.

Техника безопасности при подключении кондиционера

При работе с электропроводкой кондиционера необходимо соблюдать следующие правила безопасности:

• Отключить электропитание на щитке перед началом работ
• Использовать инструменты с изолированными ручками
• Проверять отсутствие напряжения перед началом работ
• Не работать с электропроводкой в одиночку
• Использовать средства индивидуальной защиты

Несоблюдение правил безопасности может привести к поражению электрическим током.

Заключение

Правильное подключение кондиционера к электросети — важный этап установки, от которого зависит безопасность и эффективность работы системы. При отсутствии навыков работы с электрикой лучше доверить подключение специалистам. Это поможет избежать ошибок монтажа и обеспечит долгую и безопасную эксплуатацию кондиционера.

Подключение кондиционера к электросети своими руками

Вот и сбылась ваша мечта — в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети — его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.

Содержание

• 1 Общие рекомендации по подключению
• 2 Прокладка вспомогательной линии
• 3 Основная линия питания
• 4 Подключаем испаритель
• 5 Выбираем розетку
• 6 Какой кабель выбрать
• 7 Нужна ли защитная автоматика

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

1. Мощность устройства не превышает пары киловатт.
2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Прокладка вспомогательной линии

Вспомогательная линия питания соединяет между собой внешний и внутренний блоки сплит системы. При этом последний выступает в роли ведущего, осуществляя централизованное управление. Кабель питания внешнего блока должен выбираться согласно рекомендациям производителя по мощности. Обычно это медный многожильный провод сечением не менее 2.5 кв.мм.

Кабель питания можно прокладывать вместе с фреоновой магистралью. Есть вариант установить для него отдельный пластиковый короб, благо, сегодня легко купить его в необходимом для идеальной интеграции в интерьер цвете и размере. Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Совет! Есть простой способ найти искомое значение. Для этого мощность кондиционера в Ваттах делят на напряжение питающей сети, и к полученной сумме прибавить еще 30% запаса.

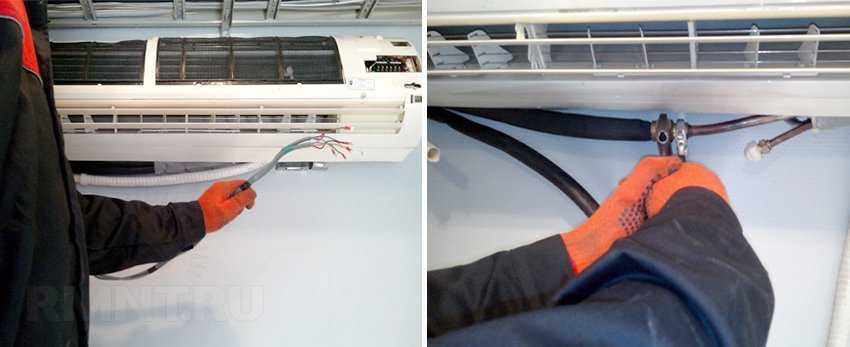

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.

6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.


После окончания подключения обоих модулей еще раз проверяют

правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

• для устройств с мощностью до 3 кВт достаточно сечения 2 кв. мм;
• для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
• мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Стоит понимать, что соотношение сечения и допустимой мощности разное у алюминиевого и медного кабеля, изделий с многожильными проводниками и сплошными. Поэтому использовать справочники или онлайн калькуляторы — обязательно.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Нужна ли защитная автоматика

Автоматы и УЗО надежно защищают сеть от перегрузок и коротких замыканий. Первые средства просты. Автоматы размыкают цепь при превышении пороговой силы тока. А вот УЗО контролирует работу приборов более строго. Например, размыкание цепи происходит при обнаружении паразитных токов утечки, прикосновении человека к незаземленным корпусам и в других случаях, недоступных автоматам.

Однако при желании защитить свой кондиционер полностью рекомендуется устанавливать оба типа аппаратных средств. Так, УЗО укажет на конкретную неисправность сети. А автомат послужит дублирующей или дополняющей защитой. Кроме этого, он позволит без проблем поменять сломанное УЗО, не останавливая работу кондиционера.

Есть и более дорогой вариант. Дифференциальный выключатель надежен, при этом занимает меньше места, чем пара из УЗО и автомата. Однако стоит помнить, что придется отдать больше денег за защиту аналогичного уровня. Кроме того, при поломках дифавтомат придется менять, а значит — снова тратить немалые средства.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Подключение кондиционера к электросети по инструкции

Подключение любой техники к электросети с последующим ее запуском является одним из пунктов окончательной проверки правильности проведения всех предшествующих работ, а также важным моментом, который влияет на срок ее службы. Перед тем как работать с прибором, необходимо внимательно ознакомиться с инструкцией.

Кондиционеры являются технически сложными приборами, которые требуют от человека таких знаний как тепло/хладотехника, автоматика, безопасность, а также знаний в области электричества. Только оперируя знаниями в перечисленных областях можно самостоятельно подключить кондиционер к электропитанию. Остановимся на наиболее значительных моментах подключения, чтобы избежать ошибок.

Если кондиционер типа сплит-система уже установлен и нужно провести ряд финальных работ, связанных с электропитанием сплит-системы, необходимо, прежде всего, изучить инструкцию по подключению к электропитанию. Кроме самой инструкции, схема подключения обычно крепится на внутренних поверхностях кондиционера с подробной маркировкой клеем крепления того или иного провода. Различные производители пользуются разными схемами подключения.

Есть два типа соединения. В первом случае электропитание подводится к внешнему блоку, а уже потом от него электрический провод идет к внутреннему блоку. Во втором случае, наоборот, электрический питающий кабель подводится сначала к внутреннему блоку, а уже потом к внешнему. В первом случае приходиться два раза прокладывать провод через отверстие в стене, и длина электрического кабеля значительно увеличивается. Также следует знать, что у одного и того же производителя кондиционеры одной серии, но разной производительности, могут иметь разную первичную питающую проводку. Чтобы избежать неправильного подключения, следует тщательно изучить инструкцию, а если в ней нет подобной информации, то следует связаться с техническим специалистом данного бренда.

На следующем этапе пользователь сам должен определиться, каким образом он хочет подключаться к сети электропитания. Самое простое решение – осуществить подключение кондиционера к ближайшей розетке. Однако могут возникнуть сложности во время последующей эксплуатации этого кондиционера. Потому что данная розетка и некоторые другие розетки также объединены в одну электрическую схему, и подключаются к одному автомату на электрическом щитке. Кроме того, не только розетки, а иногда и свет или другие электрические приборы могут быть выведены на этот автомат. Тогда может возникнуть ситуация, что во время работы кондиционера будут включены и другие электрические приборы, и кабель не выдержит нагрузки, а автомат отключится. При сильной нагрузке может даже случиться возгорание. Именно при подключении через розетку следует учитывать общую нагрузку на электрический автомат и сечение проложенных проводов.

Второй способ более безопасный, но и более сложный. Это схема подключения кондиционера непосредственно к своему автомату в электрическом щитке. Для такого подключения необходимо проложить отдельный провод электропитания от автомата на щитке до кондиционера. Так как такие расстояния обычно не маленькие, и могут составлять от 5 до 15 (а иногда и до 20) метров, то провода должны быть защищены от случайных повреждений. Можно сделать скрытую проводку, проложив провода (которые предварительно прячутся в гофрированный шланг) в стенах или потолке. После прокладки осуществляется косметический ремонт в местах штробления, и проводка остается незаметной. Сечения проводов и их качество также следует тщательно проверить, так как любые последующие нарушения в электропитании кондиционера приведут к необходимости вскрытия мест их прокладки, а это очень сложный и трудоемкий процесс.

При втором способе прокладки электрических проводов можно также не проводить сложные строительные работы. Можно проложить короба, куда и будут спрятаны электрические провода. Визуально такое подключение будет более заметно, но зато любые нарушения в электропитании кондиционера можно будет легко устранить. Кроме того, при длительной эксплуатации можно будет легко провести предварительный осмотр проводов и при необходимости заменить их.

В некоторых случаях делают смешанную проводку. Если внешний вид помещения не очень важен, то делают открытую проводку, а в том месте, где необходимо ее скрыть, прокладывают провода в штробах.

Все виды подключений следует доверять сертифицированным специалистам, а также внимательно ознакомиться с инструкцией и учесть все нюансы во избежание ошибок.

Схемы электрических соединений для систем кондиционирования воздуха. Часть вторая ~ Электрические ноу-хау

В статье » Правила и расчеты электрических соединений для систем кондиционирования воздуха. Часть первая  «, которая была первой статьей в нашем новом курсе HVAC-2: Электрические правила и Расчеты для систем кондиционирования воздуха, я объяснил следующие пункты:

• Введение для типов систем кондиционирования воздуха,
• Введение для типов двигателей/компрессоров, используемых в системах кондиционирования воздуха.

В статье « Схемы электрических соединений для систем кондиционирования воздуха – часть первая » я объяснил следующие пункты:

• Важность электрических соединений для систем кондиционирования воздуха,
• Как получить электропроводку для систем кондиционирования воздуха?,
• Типы электрических схем для систем кондиционирования воздуха,
• Как читать электрические схемы?

Сегодня я объясню Электрическая проводка для различных типов систем кондиционирования воздуха и оборудования .

Третье: Схемы электрических соединений для Системы кондиционирования воздуха — продолжение

Электрика электрические схемы для типового оборудования для кондиционирования воздуха Основные виды и оборудования в общих системах кондиционирования воздуха было: Оконный кондиционер ед., Сплит-кондиционер ед., Мульти-сплит воздух блоки кондиционирования, Мини-тепловые насосы, Сплит-пакеты, Унитарная упаковка, Чиллеры, Вентиляционные установки, Фанкойлы, Насосы, Ящики VAV, Амортизаторы.

1- Оконные кондиционеры

1.1 Окно Воздух Установки кондиционирования Строительство В корпусе оконного кондиционера находятся следующие компоненты: (см. Рис. 1 ) Рис. 1: Окно Кондиционеры   Строительство Конденсатор (внешний теплообменник), Вентилятор конденсатора, Герметичный компрессор, Испаритель (внутренний змеевик кондиционирования), Вентилятор испарителя (нагнетатель), Элементы управления: Элементы управления для оконные блоки простые и встроенные, в него входят: (см. рис.2) Рис. 2: Окно Блоки управления кондиционерами А вращающийся селектор/переключатель режимов отмечен пятипозиционной шкалой горячего-холодного состояния (выкл., высокий холодный, низкий холодный, высокий вентилятор, низкий вентилятор) без настройки температуры. А вращающийся Переключатель термостата работает как вкл/выкл для компрессор, его состояние зависит от того, на какую температуру/степень охлаждения вы его установили. (обычно 8 позиций для степень охлаждения). Жалюзи переключатель поворота: это переключатель включения / выключения, который управляет поворотным двигателем, отвечающим за для управления движением и углом направления подачи воздуха от жалюзи до комнаты.

1. 2 Поток мощности в ответвительной цепи типового оконного кондиционера блок кондиционирования Оконный кондиционер агрегаты питаются от однофазного источника питания (см. рис.3 ), поэтому его ответвленная цепь и его основной шнур питания, состоящий из 3 проводов (земля провод, горячий провод и нейтральный провод). Рис. 3: Окно Силовая цепь кондиционера Филиал цепь будет исходить от одного из однополюсных защит от перегрузки по току Устройство ОКПД включено в электрощит. Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения. Наконец, основной шнур питания оконного кондиционера подключен к этому разъединяющему средству с одной стороны, другая сторона входит корпус агрегата, который необходимо соединить с клеммной коробкой агрегата.

1.3 Электрические соединения внутри Окно воздух кондиционеры Здесь нас интересует как основной шнур питания подключен внутри устройства, и это может быть объясняется следующим образом (см. рис.4 ): Рис.4: Окно Внутренняя электропроводка блока кондиционирования воздуха А- Внутри блока основной шнур питания есть разделить на: Провод заземления (любой зеленый или оголенный провод) прикручен к металлическому корпусу агрегата. Горячая проволока Нейтральный провод. B- Горячий провод идет к переключателю на оконном блоке, чтобы подать питание на жизненно важные части, компрессор и двигатель вентилятора следующим образом: Горячий провод к селекторному переключателю к термостату переключиться на компрессор Горячий провод к селекторному переключателю к двигателю вентилятора. C- нейтральный провод будет подключен к двигателю вентилятора и компрессору без каких-либо проходов выключатель. Эти соединения выполняются на проводном разъеме в задней части селекторный переключатель так, что все нейтральные провода являются общими друг для друга, потому что они подключены к одной и той же точке. некоторые примеры полных электрических схем оконного кондиционера приведены на рис. 5 . Рис. 5. Окно Кроме того, в Рис. 6 вы можете найти примеры полных схем подключения для блока оконного кондиционирования воздуха, который монтируется на корпусе блока. Рис. 6. Окно0004 Также вы можете найти примеры полных схем подключения оконного кондиционера с сенсорным и дистанционным управлением в Рис. 7 . Рис. 7: Схемы электрических соединений оконного кондиционера — сенсорный и дистанционный тип управления 1. 4 Поток мощности внутри блока кондиционирования воздуха Типовое окно в режиме охлаждения Когда вы поворачиваете селекторный переключатель в режим охлаждения, питание, поступающее от шнура, который подключается к селектору через горячий провод, поступает на вентилятор, поэтому вентилятор работает. Селекторный переключатель также подает питание на компрессор через горячий провод, но компрессор не будет работать до тех пор, пока термостат не включится, после чего компрессор начнет работать и начнется цикл охлаждения. 2- Сплит-системы воздушного охлаждения 2.1 Конструкция сплит-систем воздушного охлаждения Сплит-системы – это индивидуальные системы. в котором два теплообменника разделены (один снаружи, один внутри) (см. рис.8 ). Есть две основные части сплит-кондиционера: Рис.8:  Конструкция сплит-систем воздушного охлаждения Наружный блок, Внутренний блок. 1- Наружный блок: Этот блок устанавливается вне помещения или офисное помещение, которое должно быть охлаждено и содержит важные компоненты кондиционер как: Компрессор, Вентилятор охлаждения конденсатора, Расширительный клапан. 2- Внутренний блок: Самый распространенный тип внутреннего блока: настенный тип, хотя другие типы, такие как потолочный и напольный также используются навесные. Внутренний блок создает охлаждающий эффект внутри помещения. комнату или офис и содержит следующие компоненты: Змеевик испарителя или охлаждающий змеевик, Охлаждающий вентилятор или воздуходувка, Трубка сливная, Жалюзи или ребра, Воздушный фильтр, Элементы управления.   2.2 Поток мощности в ответвленной цепи типичного сплит-системы блок кондиционирования Сплит-кондиционер юниты питаются от: Однофазный источник питания (см. рис.9 и рис.11 ), поэтому его ответвленная цепь и основной шнур питания состоят из 3 проводов (заземляющий провод, горячий провод и нейтральный провод). Трехфазный источник питания (см. Рис. 12 ), поэтому его ответвленная цепь и основной шнур питания состоят из 5 проводов (заземляющий провод, 3 горячих провода и нейтральный провод). Рис.9: Единицы расщепленного воздуха — одно фаза — . Рис. 10: Сплит-системы воздушного охлаждения — однофазные — схема электрических соединений Рис. 11:  Сплит-системы воздушного охлаждения — однофазные — наружная подача Внутренний Рис. 12: Сплит-системы воздушного охлаждения — трехфазные Рис. 13: Сплит-системы воздушного охлаждения — трехфазные — Схема электрических соединений Филиал цепь будет исходить от одного из однополюсных/трехполюсных перегрузок по току защитное устройство OCPD, входящее в состав электрощита. Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения. После этого основной шнур питания сплит-системы кондиционирования подключен к этому средству разъединения с одной стороны, другая сторона подключен к клеммной коробке внутреннего блока (см. рис. 9 ) или наружного блока (см. рис. 10 ) в соответствии с рекомендациями производителя и схемами подключения. Примечание: если подключение к источнику питания выполнено во внутреннем блоке, внутренний используются средства отключения, и если подключение источника питания осуществляется на открытом воздухе блок, наружное отключающее устройство (см. Рис.14 ) с подходящим идентификатором защиты (IP) (ознакомьтесь с рекомендациями производителя и схемами подключения). Рис. 14: Наружные средства отключения Наконец, сила передается по 3-жильному или 5-жильному кабелю из клеммной коробки в внутреннего блока к клеммной коробке наружного блока или наоборот, как указано в указанный выше пункт. Примечание: Есть сигнал кабель, также соединяющий блок управления во внутреннем блоке с блоком управления в Наружный блок.   2.3 Электрические соединения внутри сплит-системы кондиционеры Электропроводка внутри как внутренних, так и наружных блоков сложнее, чем у оконных кондиционеров. Это всегда заводская проводка и с нашей точки зрения, как электроэнергетиков, на нашу работу это никак не повлияет. Тем не менее, мы приводим несколько примеров схем электрических соединений, включая проводку управления, для справки, как показано ниже 9.0003 Рис.15 .   Рис.15: Сплит-системы кондиционирования воздуха — внутренние Схема электропроводки   3- Мульти-сплит кондиционеры 3.1 Силовая проводка мульти-сплит кондиционеров В наши дни Мульти-сплит-система кондиционеры также широко используются (см. рис. 16 ). В единицах на один наружный блок есть два внутренних блока, которые можно разместить в двух разных комнатах или на два разных места в большой комнате. Рис. 16: Многосплит-кондиционеры Силовая проводка для мульти-сплит кондиционеры будут как в Рис.17 ниже.   Рис.17: Мульти-сплит кондиционеры Электропроводка в  Рис. 18 , вы можете найти примеры полных электрических схем для мульти-сплит-кондиционеров. Рис. 18:  Кондиционеры с несколькими сплит-системами Электрическая схема 4- Мини- Тепловые насосы 4. 1 Электропроводка Мини-тепловые насосы Электропроводка мини-тепловых насосов будет выглядеть так же, как у сплит-системы. Охлаждающие агрегаты на большие расстояния (см. рис.19). Рис.19: Мини-тепловые насосы Тем не менее, вы можете найти ниже некоторые примеры для электрических схем для Mini- Тепловые насосы (см. рис. 20), и вы можете сравнить их с сплит-системой. Блоки охлаждения особенно в силовой (высоковольтной) проводке. Рис. 20: Схема электрических соединений мини-тепловых насосов 5- Раздельная упаковка 5. 1 Раздельные упаковки Строительство А сплит-система описывает систему кондиционирования воздуха или теплового насоса, которая разделена на две секции (см. рис. 21 ), а именно: Наружная секция, Внутренняя секция. Рис. 21:  Конструкция раздельных блоков 1- Наружная часть: наружный блок расположен снаружи обычно на земле, но иногда и на крыша. В нем находятся следующие компоненты: Компрессор(ы), Змеевик(и) конденсатора, Вентилятор(ы) конденсатора, Двигатель(и) вентилятора конденсатора, Решетка вентилятора, Запорная арматура, Клапан реверсивный, Дополнительные принадлежности (если Любые). 2- Внутренняя секция: внутренняя секция, обычно расположенная во внутреннем шкафу или гараже. В нем находится следующие компоненты: Вентилятор(ы), Змеевик испарителя, Терморегулирующий клапан(ы) и дистрибьютор(ы), Подшипники и вал, Дополнительные принадлежности. 5.2 Электропроводка в сплит-блоках Электропроводка в Блоки в раздельной упаковке состоят из 3 основных частей: Высоковольтная часть (силовая часть), Контроль высокого напряжения и моторная часть, Низковольтная часть управления. 1- Высоковольтная часть (силовая часть):(см. рис.22) Рис. 22: Электропроводка Сплит-блок —  Высоковольтная часть Филиал цепь будет исходить от одного из трех полюсов защиты от перегрузки по току Устройство ОКПД включено в электрощит. Затем пройдите через система кабелепроводов (кабелепроводы, воздуховоды, …) до: Разъединитель средства внутреннего блока (блок обработки воздуха), Средство отключения наружного блока (блок конденсатора/испарителя). 2- Контроль высокого напряжения и моторная часть: (см. рис. 23) 2 Сюда входят высокие проводка напряжения внутри блока обработки воздуха и внутри конденсатора/испарителя Ед. изм. Внутри воздухораспределителя блок, высоковольтная проводка питает внутренний вентилятор, обогреватель и обеспечивает мощность для трансформатора. Внутри конденсатора/испарителя проводка высокого напряжения питание внешнего вентилятора и компрессора. 3- Контроль низкого напряжения часть: Эта часть имеет (2) режим для операции, которые являются: Режим кондиционера, Тепловой режим. A- В режиме кондиционирования: (см. рис. 24) Рис. 23: Электрическая проводка Раздельная установка — Высоковольтное управление и часть двигателей 2 Рис. 24: Электропроводка Сплит-блок — Низковольтная часть управления — Режим переменного тока Термостат отправить сигнал в (2) направлениях следующим образом: Через Y-провод к включить внешний вентилятор и компрессор, Через провод G к включить внутренний вентилятор. B- В жару Режим: (см. рис. 25) 3 Рис. 25: Электрическая проводка Сплит-блок — Низковольтная часть управления —  Режим обогрева 22 Так же термостат в этом режиме посылает сигнал в (2) направлениях следующим образом: Через провод G к включить внутренний вентилятор, Через провод W к включить обогреватель. Итак, полный схема подключения будет как в Рис.26 ниже: Рис. 26: Электрическая проводка Сплит-система — Полная схема Примечание: Термостат обычно имеют (5) положений: Выкл. – Холод – Авто – Нагрев – вкл. Вы можете найти ниже несколько примеров для электрические схемы для раздельных агрегатов с различными способами пуска в рис.27 .   Fig.27:  Electrical wiring of  Split Packaged unit with different Starting Methods 6- Единичные упакованные единицы 6.1 Мощность схема для Унитарные  упакованные единицы Индивидуальная упаковка системы (см. рис. 28 ) на сегодняшний день являются наиболее часто используемым оборудованием для кондиционирования воздуха в коммерческие здания. Блок кондиционирования воздуха является автономным кондиционер. Он обеспечивает охлаждение, обогрев и движение воздуха. Все компоненты, необходимые для охлаждения, обогрева и движения воздуха, собран в стальном корпусе. Самый в агрегатах используются полугерметичные компрессоры, что означает, что двигатель и компрессорный агрегат смонтированы в одном корпусе. Унитарные упакованные единицы представляют собой упакованные единицы, поставляемые как одно целое единая упаковка, готовая к установке на крыше или на первом этаже для некоторых типов. Блоки для установки на крыше могут быть классифицированы в зависимости от типа отопления, которое они обеспечивают. Есть Крышные блоки с электрическим или газовым отоплением. отопление также может быть обеспечено тепловым насосом. Однако электрическое тепло и в основном используются газовые печи. Доступное охлаждение мощность обычных комплектных крышных блоков варьируется от 10 кВт (3 тонны) до 850 кВт. кВт (241 тонна). Расход воздуха охватывает диапазон от 400 л/с (850 фут3/мин) до 37 800 л/с (80 000 фут3/мин). Схема питания для Rooftop упакованные единицы показаны на рис.29. Рис. 28:  Крыша  упакованные блоки Конструкция Рис. 29: Схема питания для модульных блоков Rooftop В следующей статье я объясню Схемы электрических соединений для другого оборудования систем кондиционирования воздуха . Так что, пожалуйста, продолжайте следить. Как установить домашние кондиционеры Летние месяцы могут быть невыносимыми в зависимости от того, где вы находитесь, а это означает, что все больше и больше домохозяйств выбирают домашнюю систему кондиционирования воздуха для создания более комфортной среды обитания. На самом деле, охлаждение вашего дома — не единственное преимущество, которое дает установка кондиционера; он также идеально подходит для фильтрации и очистки воздуха, которым вы дышите, наряду со многими другими преимуществами для здоровья и безопасности. Установка кондиционера в доме может оказаться непростой задачей, если вы не являетесь зарегистрированным специалистом или инженером по кондиционированию воздуха. Вам нужно обратиться за помощью к специалисту, чтобы установить ваши домашние кондиционеры для вас. В BOXT мы можем объединить вас с одним из наших профессиональных инженеров по кондиционированию воздуха и помочь вам найти идеальную систему кондиционирования воздуха. Мы даже можем установить его для вас на следующий день без дополнительной оплаты. Воспользуйтесь нашим инструментом «Найти кондиционер», чтобы найти идеальную систему кондиционирования воздуха, соответствующую вашим потребностям. Кондиционер для домашнего использования может стать вашим следующим шагом в улучшении дома. В этом руководстве основное внимание будет уделено процессу установки домашнего кондиционера профессиональным инженером, тому, как вы можете извлечь выгоду из собственной, простой в управлении системы и сколько стоит кондиционер в доме. Домашний кондиционер В зависимости от места в вашем доме, а также от того, какой уровень контроля вам необходим, существует несколько различных типов кондиционеров: Бытовая сплит-система кондиционирования. Бытовой кондиционер или кондиционер со сплит-системой – обычный выбор для домашнего использования. Он состоит из внутренних блоков и вентилятора, а также наружного блока. Также будут трубы, содержащие хладагент, химическая формула которого проходит через систему, чтобы сделать вашу окружающую среду более прохладной. Внутренний блок монтируется на стене в выбранной комнате, а наружный блок хранится прямо снаружи на ровной поверхности. Два устройства соединяются, и их отдельные компоненты работают вместе, чтобы подавать прохладный воздух в определенные комнаты вашего дома. Сплит-система позволяет охлаждать несколько комнат одновременно. Кондиционер для одноместного номера. Однокомнатный кондиционер более простой конструкции для домов, в которых требуется охлаждение одной отдельной комнаты. Этот тип также состоит из внутреннего и наружного блоков и работает так же, как кондиционер сплит-системы. Переносная система кондиционирования воздуха. Мобильная система кондиционирования воздуха — это менее дорогой способ обогреть дом и идеально подходит для тех, у кого мало свободного места или небольшая комната. Эти агрегаты подходят для периодического охлаждения помещения и не требуют хладагента. Процесс установки домашней системы кондиционирования воздуха. Прежде чем инженер сможет приступить к работе, он должен знать, с чем он работает и есть ли у вас старая система, которую нужно заменить, прежде чем можно будет установить новую систему. В зависимости от вашего инженера, вас могут попросить заранее запланировать обследование, чтобы спланировать, где будет установлена ​​ваша новая домашняя система кондиционирования воздуха. Кроме того, вам может потребоваться предоставить некоторую информацию по телефону или по электронной почте о ваших требованиях и работе, которую необходимо выполнить. Ваш внутренний блок. Чтобы установить блоки домашнего кондиционера сплит-системы, вы должны сначала иметь представление о том, где ваши блоки будут базироваться. Для внутреннего блока вам потребуется не менее 15 см вокруг него, чтобы воздух мог течь и эффективно циркулировать. Он должен быть установлен на стене с достаточным пространством вокруг устройства. Внутренний блок следует монтировать с помощью пластины, предоставленной производителем. Помимо этого, ваш инженер также создаст отверстие в стене, через которое пройдет ваш трубопровод. Затем этот трубопровод будет подведен к наружному блоку и подключен к нему. Ваш инженер проверит все соединения внутри внутреннего блока и закрепит его на пластине для настенного крепления, пропустив трубопровод через вновь созданное отверстие. Этот процесс относительно прост для инженера. Важно, чтобы вы не пытались установить какие-либо кондиционеры самостоятельно. Ваш наружный блок. Наружный блок должен находиться на расстоянии не более 4 метров от внутреннего блока, так как их необходимо будет соединить проводкой. Его следует размещать на плоской поверхности, чтобы предотвратить затопление или утечку системы или хладагента, а также можно разместить у стены для дополнительной безопасности. Трубопровод, проходящий через стену от внутреннего блока, будет надежно подсоединен к наружному блоку вашим инженером. Каждая система кондиционирования воздуха имеет свои особые методы и инструкции по подключению двух блоков, поэтому важно, чтобы ваш инженер правильно следовал этим методам. Сколько стоит установить кондиционер в доме, Великобритания? Стоимость установки системы кондиционирования воздуха в вашем доме может сильно различаться в зависимости от выбранной вами системы и инженера, который ее устанавливает для вас. Как компания, которая тесно сотрудничает с рядом известных производителей кондиционеров, мы можем предложить вам систему высочайшего качества по отличной фиксированной цене. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
