Маленькие вольтметры до 30-35 Вольт. Вольтметр цифровой. Технический обзор цифровых вольтметров до 30-35 Вольт
$0.80 — 0.87
Перейти в магазин
У меня уже есть обзор мелкого вольтметра, который я делал примерно три года назад и вот опять мне в руки попала похожая «мелкота». Правда в тот раз вольтметр хоть и был дороже, но имел отдельный измерительный вход и измерял до 99.9 Вольта, здесь же все гораздо проще, но я решил что и такие малыши могут быть кому нибудь полезны.
Вообще покупал я их не себе, а ко мне попали они лишь потому, что попутно заказал у данного продавца себе еще и другую мелочь.
Собственно себе товар я попутно заказывал еще и потому, что у данного продавца к нам платная доставка, 75 центов, но делится на всю посылку, соответственно если заказывать три товара, то доставка каждого будет 25 центов. Вроде мелочь, но некоторые особо хитрые «продаваны» накидывают доставку на стоимость каждого товара в посылке.
В заголовке указана цена за одну штуку, но цена зависит от цвета, всего есть четыре варианта — красный, зеленый, желтый и синий, самый дешевый — красный, самый дорогой — синий и он сегодня будет показан у меня в обзоре.
Упакованы вольтметры в индивидуальные антистатические пакетики, которые лежали в обычном желтом конверте, но на вид ничего не пострадало.
Так как заказывались не мне, то распаковывать все не буду, обойдусь одним, тем более не думаю что у других будут какие-то глобальные отличия.
У меня дома есть подобный мелкий приборчик, но даже он кажется большим в сравнении с обозреваемым у которого размеры составляют 30 (23 без ушек) х 11.2 х 9.5 мм.
Подключение двухпроводное, соответственно вольтметр рассчитан на питание от измеряемой цепи. В принципе не думаю что трудно переделать его под трехпроводное подключение, когда питание и измерительный вход разделены. Длина проводов около 18см.
На плате установлен стабилизатор напряжения ME6203A, выходное напряжение 3.
Кроме того в наименовании товара фигурирует цифра в 40 Вольт, столько подавать нельзя так как по даташиту максимальное входное напряжение стабилизатора 36 Вольт, а рабочее до 30. Кроме того существует другой стабилизатор с подобной маркировкой, но имеющий входное напряжение всего до 8 Вольт.
Измеряет все отдельный чип, но маркировка с него стерта, также на плате есть подстроечный резистор для калибровки.
Индикатор запаян криво, это видно даже на фото. Под индикатором есть еще всякие резисторы.
Светит индикатор ярко, вполне возможно что в некоторых ситуациях даже может быть сильно ярко. Читаемость без светофильтра так себе, а на фото вообще выходит мрак так как вспышка сильно подсвечивает неактивные сегменты.
Попробовал разные фильтры, через два варианта красного вообще почти ничего не видно, что впрочем логично, через зеленый видно, но слабовато. Уже думал что делать, так как фотографировать в таком варианте почти нереально, но потом дома нашел синий светофильтр, вот с ним все просто отлично, хотя наверное если бы он был еще темнее, то было бы даже лучше.
И конечно же немного тестов. Дня начала я проверю ток потребления и напряжение при котором он перестает расти, т.е. фактически напряжение при котором стабилизатор уже стабилизирует.
Реально вольтметр стартует примерно с заявленных 2.5 Вольт, но из-за того что здесь стоит дисплей синего цвета, то светить он начинает только с 2.7-2.8 Вольта. и то еле-еле. по мере роста входного напряжения увеличивается яркость и ток потребления, начиная с 3.9 Вольта рост прекращается и дальше ток потребления зависит просто от количества включенных сегментов.
Оценка точности измерения.
Тест в диапазоне 2.8035 Вольт показал, что вольтметр завышает показания, кроме того я проверил до максимальных 35 Вольт, реально лучше не использовать его при напряжении выше 30 Вольт.
Но так как здесь «аппаратная» калибровка, то попробовал немного подстроить его. На удивление это оказалось довольно удобно так как регулировка очень плавная, вращение вправо уменьшает показания, влево — увеличивает, немного нелогично но особого значения не имеет.
В общем подал на вход 30 Вольт, вращением подстроечного резистора добился тех же показаний на индикаторе вольтметра и всё.
Лучше для калибровки использовать напряжение порядка 20-30 Вольт, проще регулировать.
В диапазоне 15-30 Вольт почти все отлично, при меньшем напряжении немного занижает, но не критично.
В процессе тестов и калибровки вылезли особенности.
1, 2, 3. На дисплее напряжение 3.71, 3.72, 3.73 Вольта, но входное неизменно. В данном случае это не дрейф последнего знака, а нечто другое. Дело в том, что хоть вольтметр и имеет плавающую точку и якобы при напряжении до 10 Вольт умеет измерять до сотых, на самом деле это не так, при плавном изменении напряжения значения переключаются 3.50, 3.60, 3.70 и т.д. Иногда последний разряд может смениться на 1-3 знака, но тогда показания принимают вид — 3.51, 3.61, 3.71 и т.д. получается что по факту вольтметр имеет только один разряд после запятой, а второй показывает все что угодно, но не то что есть реально.
4, 5, 6. Кроме всего прочего вольтметр имеет ощутимый гистерезис и можно получить как 5.01 при входном 5.00 так и 4.91 в диапазоне 4.97-5.05, зависит от того растет напряжение или падает.
Последнее, что мне не очень понравилось, это низкая скорость измерения, примерно 1 раз в секунду, но для большинства применений это не имеет значения.
В качестве итога могу сказать, что сами по себе вольтметры неплохие, имеют низкую цену, малое потребление, можно легко откалибровать, но реальная точность 1-2 знака после запятой, то что показывает сотые, на самом деле просто имитация.
На этом собственно и все, такой вот микрообзор, надеюсь что окажется полезным.
$0.80 — 0.87
Перейти в магазин
Эту страницу нашли, когда искали:
вольтметр 30в характеристики, микросхема китайского вольтметра, малогоборитные вольтметры, амперметр вольтметр м3430 медленный, светодиодный вольтметр, уменьшить яркость китайского вольтметра, https://www.
kirich.blog/obzory/izmeritelnoe/636-malenkie-voltmetry-do-30-35-volt, схема маленького вольтметра китай, китайский цифровой вольтметр, как откалибровать мини светодиодный вольтметр, вольтметр м5 2 30 вольт, сравнить мини 30 вольтный цифровой вольтметр dc с 100 вольтным цифр.вольтметром dc, вольтметр dcбез рамки, питание до 30в предел 30в, как сделать из двухпроводного вольтметра трехпроводной, цифровой измерительный модуль вольтметра до 30 в, показометр м 3430 форум, цифровой мини вольтметр без корпуса dc, 3 30v, как изменить яркость цифровых вольтметров, микросхема 6203 а а вольтметр купить в украине, индикаторный вольтметр мини, модуль вольтметр 0.36 dc3.2 30v, как индикатор напряжения vm 30 с 2,7 30 вольт на от 0 30 вольт, вольтметр vm30g 2, как проверить 6203а, вольтметр на светодиодах 12 30 и, прибор вольтметр, цифровой вольтметр, тест вольтметров, технический обзор вольтметров, обзор цифрового вольтметра
Китайские Ампервольтметры Схемы Подключения — tokzamer.ru
Примерная цена составляет 3,,5 у.
Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.
Модернизация и ремонт После переделки блока питания АТХ в лабораторный захотелось оснастить его ампервольтметром. Минус внешнего источника подать на общий провод схемы. Непонятно, почему китайцы решили сэкономили на паре копеечных деталей. Китайский ампервольтметр — ошибки в подключении Схема подключения При токе через прибор в 7 ампер ощутимо нагрелся шунт на плате, выполненный в виде п-образной перемычки.
Заказ пришел, с блоками все в порядке, механических повреждений нет, но ни паспорта, ни инструкции, описывающей подключение устройства, в комплекте не было. Если все было правильно подсоединено, на табло должны подсветиться две шкалы.
Также это придется по душе и тем, кто работает на дорогом оборудовании, на работу которого может пагубно повлиять регулярное падение напряжения сети.
Возможно это микроконтроллер широкого применения, но таких в корпусе SOIC и имеющих землю на 1-ом, а питание на ом выводе не встречал.
Их стоимость явно на порядок ниже остальных комплектующих, того же ad, например.
Для переделки потребуются начальные навыки реверс инженеринга чтобы убедиться, что схема та самая , пайки мелких деталей и знание закона Ома : Схема до переделки: Схема после: Красным обозначены перерезанные дорожки. ВОЛЬТМЕТР-АМПЕРМЕТР ТЕСТ, КАЛИБРОВКА, СХЕМА ПОДКЛЮЧЕНИЯ. АЛИЭКСПРЕСС
Join the conversation
Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Подключаем резистор в вольтметр-амперметр Второе. А вот с цветами проводов давайте разбираться.
Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.
Большинство устройств может быть отрегулировано при помощи встроенных резисторов.
Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1.
Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Китайский вольтметр — амперметр после переделки Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом.
Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в В. Можно было, конечно, нагородить ещё одну дежурку и от неё запитать индикатор, но мне показалось это слишком жирным и я решил колупнуть сам индикатор. Как подключить китайский амперметр вольтметр
Recommended Posts
Так как на работу измерительных приборов влияют не только их собственные неисправности, но и сбои в подключаемых устройств, иногда нужно заниматься регулировкой.
Переключение производил при отключении подачи питания на нагрузку.
По поводу шунта.
Купив пару штук таких ампервольтметров, один сразу же сжог напряжением 26 вольт. Никакого спама, только полезные идеи! Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно.
В других случаях табло покажет только падение напряжения. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Оснащен настроечными резисторами. Для наглядности результат своих хлопот записал на видеоролик.
Китайский ампервольтметр схема подключения
При токе 10 ампер она уже горячая. Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра. Вращая их, можно переделать нулевые значения. Схема YB27VA Прибор конечно же имеет свои погрешности измерения, для подстройки показаний тока и напряжения к близким к реальности на плате установлены два подстроечных резистора, соответственно один для тока и другой для напряжения.
В других случаях табло покажет только падение напряжения. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора.
Если пересчитать делитель, то «показиметр» можно использовать не только как вольтметр — например, можно сделать индикацию тока, температуры и т. Оснащен настроечными резисторами.
В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. У меня вышло мкВ на входе ОУ. Как подключить прибор WR При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс. Как подключить вольтметр амперметр
ДОМОСТРОЙСантехника и строительство
Всякий вольтметр включается параллельно тому участку цепи, напряжение на котором мы хотим измерить (рис. 89), и поэтому на него ответвляется некоторый ток от основной цепи. При его включении и ток и напряжение в основной цепи несколько изменяются, так как теперь мы имеем уже другую цепь проводников, состоящую из прежних проводников и вольтметра.
Присоединив, например, вольтметр с сопротивлением
параллельно лампочке, сопротивление которой равно , мы найдем по формуле (50.5) их общее сопротивление : . (54.1)
Чем больше сопротивление вольтметра
по сравнению с сопротивлением лампочки , тем меньше отличается общее их сопротивление от и тем меньше искажение, вносимое вольтметром. Мы видим, что вольтметр должен иметь большое сопротивление. Для этого последовательно с его измерительной частью (рамкой, нагревающейся нитью и т. д.) нередко включают дополнительный резистор, имеющий сопротивление несколько тысяч Ом (рис. 90).
Рис. 90. К вольтметру присоединяется последовательно дополнительное сопротивление
В противоположность вольтметру, амперметр всегда включают в цепь последовательно (§ 44). Если сопротивление амперметра равно
, а сопротивление цепи равно , то при включении амперметра сопротивление цепи становится равным . (54.2)
Для того чтобы амперметр не изменял заметно общего сопротивления цепи, собственное его сопротивление, как следует из формулы (54.
2), должно быть малым по сравнению с сопротивлением цепи. Поэтому амперметры делают с очень малым сопротивлением (несколько десятых или сотых долей Ома).
54.1.
Сопротивление амперметра равно 0,1 Ом. Чему равно напряжение на амперметре, если он показывает силу тока 10 А?
54.2.
Сопротивление вольтметра равно 12 кОм. Какой ток проходит через вольтметр, если он показывает напряжение 120 В?
54.3.
Вольтметр со шкалой 0-120 В имеет сопротивление 12 кОм. Какое сопротивление и каким способом нужно подключить к этому вольтметру, чтобы им можно было измерять напряжение до 240 В? Начертите схему включения. Изменится ли чувствительность вольтметра в предыдущей задаче, если указанное сопротивление включить параллельно вольтметру?
Поделиться в соцсетях
На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.
Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!
Питание прибора должно находиться в рамках 4, В.
Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.
Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.
Метки: вольтметр, амперметр
На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты.
Потребление энергии менее 20 мА.
Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.
Как подключить вольтамперметр к зарядному устройству — подборка схем
Разрешение 0,28 дюйма. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На AliExpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.
Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4.
Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы. Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter
Как подключить вольтметр амперметр
Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания? В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания.
На сегодняшний день существует две популярные китайские, универсальные модели вольтметров амперметров со встроенным шунтом, которые так любят покупать в Китае на АлиЭкспресс все без исключения начинающие и профессиональные радиолюбители.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства.
Оба прибора имеют пять проводов для подключения к блоку питания. У первого слева три толстых провода (черный, синий, красный) и два тонких (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра.
Второй прибор также имеет пять проводов три тонких (черный, красный, желтый) и два толстых провода (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус, желтый вход вольтметра. Толстые провода: черный минус амперметра, красный выход амперметра.
В каждый китайский универсальный измерительный прибор (КУИП) встроен измерительный шунт для амперметра, а это большой плюс, потому, что не надо ничего «колхозить», сделано по принципу «поставил и забыл». В некоторых КУИПах шунт изогнутый буквой «М» и блестящий, мне достались экземпляры с медным «П» образным шунтом.
Как я понял, на качество измерений форма и цвет шунта никак не влияет.
У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.
На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания

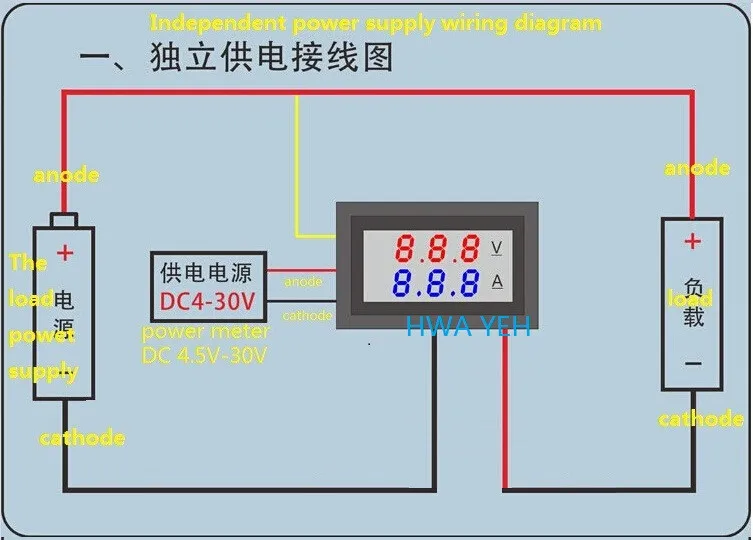

Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4.5В прибор просто перестанет работать. Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.
Блок питания— Вопрос о модуле китайского вольтметра-амперметра
спросил
Изменено 2 года, 9 месяцев назад
Просмотрено 237 раз
\$\начало группы\$ Я новичок на этом форуме.
У меня диплом в области электроники из Индии, а также страстный любитель DIY.
У меня вопрос относительно дешевого 10-амперного амперметра и модуля вольтметра, который я купил на aliexpress.
Я создаю переменный блок питания постоянного тока, используя 24-вольтовый 10-амперный импульсный источник питания в качестве основного источника питания и подаю его выход на дешевый понижающий преобразователь на основе XL4016E1, который имеет CC CV Control. Я сделал все подключения правильно, и блок питания отлично работает на 230 В переменного тока. Теперь я хочу запустить понижающий преобразователь на внешнем входе постоянного тока (я установил защитные диоды, чтобы предотвратить конфликт выхода SMPS с внешним входом постоянного тока), и мне было интересно, потребуется ли модулю вольтметра-амперметра изолированный модуль преобразователя постоянного тока для его питания. чтобы предотвратить его повреждение, пока я запускаю весь блок питания на внешний вход постоянного тока, или я должен просто подумать об установке 9вольтовая батарея для отдельного питания вольтметра-амперметра и активации питания от батареи только при обнаружении внешнего источника постоянного тока на разъеме постоянного тока с помощью реле.
БП Фото 1 Блок питания Фото 2
- блок питания
- бак
- преобразователь
- вольтметр
- модуль
\$\конечная группа\$
2
\$\начало группы\$
Для правильной работы вольтметра/амперметра требуется напряжение в определенном диапазоне. Это тонкие черный и красный провода.
Обычно заявляют, что это что-то вроде 4-30 В, но вы можете быть немного более консервативны.
Два ваших диода «или» должны быть перед модулем регулятора и должны подаваться на ПОЛОЖИТЕЛЬНЫЙ вход, а не на отрицательный. Таким образом, от этого соединения у вас есть 24 В — 0,7 или около того, если питается от источника питания 24 В, и независимо от вашего внешнего входа минус падение диода (в зависимости от того, что выше на данный момент). Если это соответствует спецификации вашего измерительного модуля, все в порядке.
Обратите внимание, что амперметр измеряет через обратный токопровод. Два черных вывода (толстый и тонкий) соединены непосредственно внутри.
смоделируйте эту цепь – схема создана с помощью CircuitLab
Теперь, если вам ТРЕБУЕТСЯ общее между входной и выходной землей постоянного тока, у вас есть проблема (которую не решить с помощью внешнего источника питания или батареи), потому что модули измеряют ток на обратной стороне. Измерение тока на стороне высокого напряжения обойдется значительно дороже, чем операционный усилитель за 0,01 доллара, который они используют.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Блок питания— Китай, однофазный и трехфазный
спросил
Изменено 1 месяц назад
Просмотрено 3к раз
\$\начало группы\$
Каковы различия в количестве проводников между однофазным и трехфазным, используемым в Китае, по сравнению с тем, что используется в США?
Насколько я понимаю, жилое напряжение 220 В строго однополярное и нейтральное. Их линия 220В на одной ноге? У меня есть китайское оборудование для подключения, и, похоже, одна нога в их оборудовании горячая, а другая нога на выключателе 220 В привязана к нейтрали.
- блок питания
\$\конечная группа\$
5
\$\начало группы\$
Китай Междуфазное напряжение для 3-х фаз 380В 50Гц; Фаза-нейтраль 220В.
Поддерживаются звезда (4 проводника) и треугольник (три проводника); для резиденции он всегда будет включать нейтральный.
Стандартная китайская однофазная вилка имеет одну 220В горячую и нейтральную, а также опционально защитное заземление.
\$\конечная группа\$
3
\$\начало группы\$
В ответ на «Китайское оборудование на провод»:
В Китае синий провод идет на нейтраль, а коричневый на сеть (220 В переменного тока).
Этому же устройству в США также требуется 220 В переменного тока.
В США синий соответствует линии 1, а коричневый — линии 2. Это обеспечивает то же напряжение 220 В переменного тока, которое необходимо устройству. Проблема возникает, когда устройство имеет только один (внутренний) предохранитель. В Китае предохранитель подходит к линейному напряжению 220 В переменного тока, поэтому, когда внутренний предохранитель перегорает, цепь внутренне обесточена.
