Подключение выключателя двойного с розеткой: пошаговая инструкция

Как правильно подключить двойной выключатель с розеткой. Какие инструменты понадобятся для монтажа. На что обратить внимание при подключении проводов. Какие существуют схемы подключения.

Особенности двойного выключателя с розеткой

Двойной выключатель с розеткой представляет собой комбинированное устройство, объединяющее в себе функции управления освещением и подключения электроприборов. Рассмотрим основные особенности такого блока:

• Наличие двух независимых клавиш выключателя для управления разными группами светильников
• Встроенная розетка для подключения электроприборов
• Компактные размеры, позволяющие экономить место на стене
• Единый дизайн, гармонично вписывающийся в интерьер
• Возможность подключения как с заземлением, так и без него

Такое устройство удобно использовать в прихожих, коридорах, на кухне и в других помещениях, где требуется и освещение, и розетка. При этом важно правильно выполнить подключение с соблюдением всех правил электробезопасности.

Необходимые инструменты и материалы

Для подключения двойного выключателя с розеткой потребуется следующий набор инструментов и материалов:

• Отвертки: плоская и крестовая
• Индикаторная отвертка
• Кусачки или бокорезы
• Инструмент для зачистки проводов
• Изоляционная лента
• Мультиметр
• Провода соответствующего сечения
• Клеммные колодки или гильзы для соединения проводов
• Саморезы для крепления подрозетника

Перед началом работ обязательно отключите электричество на щитке и проверьте отсутствие напряжения индикаторной отверткой. Соблюдайте технику безопасности при работе с электропроводкой.

Схема подключения двойного выключателя с розеткой

Существует несколько вариантов подключения двойного выключателя с розеткой. Рассмотрим наиболее распространенную схему:

1. От распределительной коробки к блоку подводится 3-жильный кабель (фаза, ноль, заземление)
2. Фазный провод подключается к общей клемме выключателя
3. С выходных клемм выключателя идут два провода к двум группам светильников
4. Нулевой провод подключается к розетке
5. Заземляющий провод подключается к контакту заземления розетки (если есть)

При таком подключении розетка будет постоянно под напряжением, а выключатель будет управлять только освещением. Важно правильно идентифицировать провода и не перепутать фазу с нулем.

Пошаговая инструкция по подключению

Выполните подключение двойного выключателя с розеткой в следующей последовательности:

1. Обесточьте электрическую цепь
2. Снимите декоративную рамку с устройства
3. Подготовьте провода, зачистив их концы на 10-12 мм
4. Подключите заземляющий провод к соответствующей клемме розетки

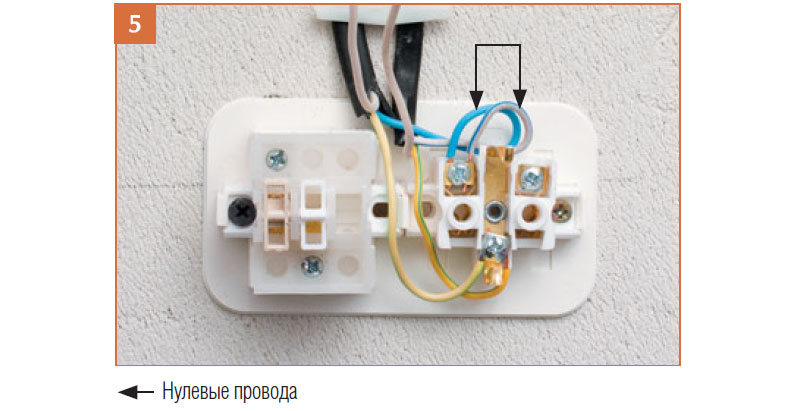

5. Подсоедините нулевой провод к нулевой клемме розетки
6. Фазный провод подключите к общей клемме выключателя
7. С выходных клемм выключателя подключите провода к светильникам
8. Тщательно заизолируйте все соединения
9. Уложите провода в подрозетник и закрепите механизм
10. Установите декоративную рамку

После завершения монтажа проверьте надежность всех соединений. Включите электричество и протестируйте работу выключателя и розетки.

Меры предосторожности при подключении

При самостоятельном подключении двойного выключателя с розеткой важно соблюдать следующие меры безопасности:

• Работайте только при отключенном электричестве
• Используйте качественные инструменты с изолированными ручками
• Не оставляйте оголенные участки проводов
• Проверяйте отсутствие напряжения индикатором
• Соблюдайте цветовую маркировку проводов
• Не превышайте допустимую нагрузку на розетку
• При сомнениях обратитесь к профессиональному электрику

Помните, что неправильное подключение может привести к короткому замыканию, пожару или поражению электрическим током. Будьте внимательны и осторожны при работе с электропроводкой.

Возможные ошибки при подключении

При самостоятельном монтаже двойного выключателя с розеткой новички часто допускают следующие ошибки:

• Перепутывание фазного и нулевого проводов
• Некачественная изоляция соединений
• Слабая затяжка винтовых клемм
• Подключение к проводам несоответствующего сечения
• Неправильное подключение заземления
• Превышение допустимой нагрузки на розетку

Чтобы избежать этих ошибок, внимательно изучите схему подключения, используйте качественные материалы и инструменты, соблюдайте технику безопасности. При отсутствии опыта лучше доверить работу профессионалам.

Проверка правильности подключения

После завершения монтажа необходимо проверить корректность подключения двойного выключателя с розеткой. Выполните следующие действия:

1. Визуально осмотрите все соединения на предмет надежности и отсутствия оголенных участков
2. Включите электричество на щитке
3. Проверьте работу каждой клавиши выключателя
4. Убедитесь, что светильники включаются и выключаются правильно
5. Проверьте наличие напряжения в розетке мультиметром
6. Подключите к розетке тестер или любой электроприбор
7. Проконтролируйте отсутствие нагрева в месте установки блока

Если при проверке выявлены какие-либо неполадки, отключите электричество и устраните причину. Не оставляйте неисправное устройство под напряжением, это может привести к серьезным последствиям.

Заключение

Подключение двойного выключателя с розеткой — задача, требующая определенных навыков и знаний. При правильном монтаже такое устройство значительно повышает функциональность и удобство использования электрической сети в помещении. Однако необходимо помнить о соблюдении правил электробезопасности и аккуратности при выполнении работ.

Если вы сомневаетесь в своих силах или не имеете опыта работы с электропроводкой, лучше обратиться к квалифицированному электрику. Это гарантирует безопасность и долговечность установленного оборудования.

Как подключить двойной выключатель



Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки

Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

• Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:



Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.

Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.



Схема подключения двойной розетки

Где монтируются двойные розетки?

Их металл при затягивании винтов может повредить изоляцию.

Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.

Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети.

Как подключить Розетку и Выключатель (ЛЕГКО)

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Завершающий этап

На фото двойных розеток не видно никаких торчащих проводов. Они все аккуратненько вложены внутрь. Под лапками крепления не должно находиться ничего лишнего. Иначе может повредиться вся изоляционная система. Сгибайте проводки обычной «гармошкой». Укладка производится просто идеально в таком случае.

Потом её медленно заглубляете вовнутрь. Все фиксируется при помощи саморезов или лапок крепежа. При помощи уровня можно всегда выбрать оптимальное место. Её вспомогательная часть после этого присоединяется к установочной коробке.

Никогда не забывайте, что хоть это и двойная розетка, но нагрузка на ней не превышает стандартных 16 Ампер. Нагрузка не может быть увеличена 2 два раза после подключения. При включении самых разных электроприборов стоит помнить эти данные.

Две одинарные розетки рядом ставятся в том случае, если нет лишнего пространства при работе евростандартом. Внимательно изучите вопрос, чтобы потом самостоятельно все проделать.

Разновидности блоков

Перед тем, как изучать информацию о том, как подключить розетку с выключателем, необходимо узнать, что при выборе обращают внимание не только на дизайн изделия — его цвет, форму. Перед покупкой необходимо оценить технические параметры, возможности электрической сети

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии. Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность.

Перед приобретением решают, сколько приборов будет подключаться к сети в конкретном помещении. Когда запланирована работа во влажных комнатах, блок обязательно должен быть оснащен специальными защитными шторками либо крышками.

Виды совмещенных устройств

Сейчас в магазинах легко обнаружить изделия с различными комбинациями. В одном устройстве могут находиться розетки (1-2) и несколько выключателей с одной/двумя/тремя или даже четырьмя клавишами. Так же как и обычные блоки, совмещенные конструкции бывают внутренними либо наружными. Последние выглядят чересчур громоздко, но они единственный вариант, если возможности сделать скрытую проводку просто нет.

Несмотря на относительно широкий ассортимент, самыми популярными остаются несколько типов конструкций.

1. Блок с розеткой и одним выключателем. Эти простейшие конструкции обычно используют для гаражей, подвалов и других небольших хозяйственных построек. Такой минимум позволит включить освещение и воспользоваться благами цивилизации — подогреть электрический чайник, включить радио или вентилятор. Подключение инструмента — вариант для мастеровитых хозяев.
2. Устройство с двумя клавишами. Такой вид спаренных блоков оптимален для коридоров и совмещенных санузлов, так как он уже дает возможность получить минимальный набор удобств — включать электричество в прихожей, санузле, присоединить к сети зарядку мобильного телефона, пылесос, фен или какой-либо инструмент.
3. Блок с тремя выключателями подойдет для небольших квартир с отдельно расположенными ванными/туалетными комнатами. В этом случае блок тоже будет самым логичным решением.

В других комнатах (гостиной, детской, спальне) присутствие таких конструкций вряд ли будет целесообразным, однако установка в любом помещении все же не запрещается. Блоки с несколькими клавишами помогут подключить многорожковые осветительные приборы, а дополнительная розетка нигде не будет лишней. Если электроприборы не «собираются» работать от такой розетки постоянно, то вариант вполне достоин рассмотрения.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

• определиться с выбором типа розетки и приобрести её;
• проложить провод к месту расположения будущего разъёма электросети;
• подготовить необходимый для монтажных работ инструмент;
• выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

• наружные;
• внутренние;
• одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.

Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

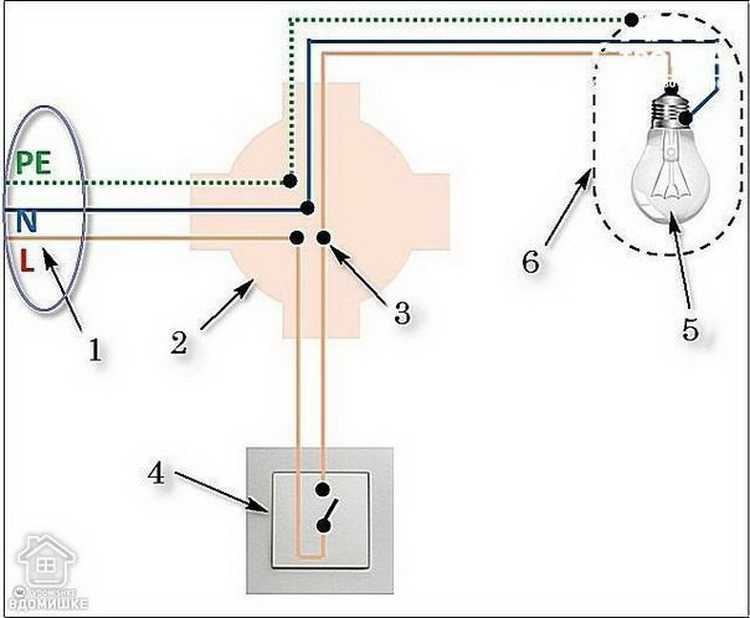

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Нанесение разметки на стену

В том месте на стене, где предполагается устроить электроточку, карандашом нужно нанести отметку. Для установки двойной розетки, в конструкции которой имеются два стакана, требуется измерить дистанцию между просверленными отверстиями. С этой целью определяют местоположение центральной точки одного из подрозетников, которая находится на пересечении диагоналей. Аналогичным способом выявляется центральная точка установочной коробки №2.

Далее по месту установки розетки в стене выполняется выемка, размеры которой должны соответствовать размерам внутренней части изделия.

Схема расположения розеток на кухне

Чтобы выемка имела правильную круглую форму, можно сначала выполнить кольцевой вырез при помощи коронки, установленной на дрель, после чего материал внутри выреза выбивается зубилом. Диаметр коронки должен на 2 – 3 мм превосходить диаметр подрозетника. За отсутствием коронки углубление формируют при помощи бура, высверливая несколько отверстий и затем выбирая оставшийся материал зубилом.

Заглубляться нужно настолько, чтобы монтажная коробка полностью помещалась в выемке, не выступая из нее.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях. Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси

Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Подготовительные работы

Объем подготовительных работ будет зависеть от того, ставится ли розетка на новом месте, либо ею просто хотят заменить старую обычную розетку. Рассмотрим оба варианта.

Подготовка перед заменой розетки

Если на месте установки уже имеется розетка, ее нужно демонтировать. Делать это можно только после отключения розетки от электропитания. Выключив автомат, нужно при помощи индикатора фазы проверить, действительно ли электроточка отключена.

Демонтаж розетки

Демонтаж розетки выполняют в следующей последовательности:

1. Сначала снимают лицевую панель, откручивая удерживающий ее винт. Иногда для доступа к крепежу нужно поддеть плоской отверткой или ножом пластиковую декоративную панель, которая держится на защелке.
2. Получив доступ к внутренней части, откручивают винты, удерживающие жилы провода в клеммах.

Далее остается открутить крепление, удерживающее основание розетки в подрозетнике.

Подготовка перед установкой новой розетки

В рамках подготовительных работ к месту монтажа новой электроточки от распределительной коробки нужно проложить провод. Для этого в стене перфоратором пробивается канал — штроба.

Когда штроба будет готова, в нее закладывают провод. Правильнее всего поместить его в гофрированную трубку. В этом случае провод, если он перегорит, легко можно будет извлечь и заменить на новый, не разбивая штукатурку.

Штроба розетки

После укладки гофротрубки с проводом штробу нужно замазать цементно-песчаным раствором.

Подключение провода к клеммам распределительной коробки выполняют после установки розетки.

Теперь в стене необходимо выполнить углубление, в котором будет помещаться новая двойная розетка.

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

как подключить розетку с заземлением своими руками

Главная » Электричество » Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением своими руками

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Содержание

1. Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
2. Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)
3. Узнайте больше о подключении розеток

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

[vc_row][vc_column width=»1/1″]

[vc_toggle title=»Почему так редко используется последовательное подключение?» open=»true»]

Если вы задумались о том, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

[/vc_toggle]

[vc_toggle title=»Чем лучше параллельное подключение?» open=»false»]

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

[/vc_toggle]

[vc_toggle title=»Как подключить выключатель и розетку?» open=»false»]

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

[/vc_toggle]

[vc_toggle title=»Розетка с заземлением: что делать, если проводка двухжильная?» open=»false»]

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
• Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

[/vc_toggle]

[vc_toggle title=»Как соединить розетку с проводами?» open=»false»]

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

[/vc_toggle]

[vc_toggle title=»Как подсоединить тройной выключатель?» open=»false»]

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

[/vc_toggle]

[vc_toggle title=»Как подключить двойную розетку, если разводка сделана для одинарной?» open=»false»]

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
• Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

[/vc_toggle]

[/vc_column][/vc_row]

Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка

Содержание

3-контактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как британская розетка или розетка типа G. Он имеет несколько типов, например, 1 банду, 2 банды и т. д. с тремя контактами с переключателями или без них и неоновыми лампочками. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от системных требований, и да, мы обсудим его по одному в следующих сообщениях.

Трехконтактная розетка является одной из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Нажмите на изображение, чтобы увеличить его

Трехконтактная розетка BS1363 имеет следующие защитные функции.

• Это самая безопасная розетка по сравнению с другими розетками, так как розетки с заглушками на розетках используются для трехштырьковых вилок, что предотвращает случайное вставление гвоздей или других токопроводящих материалов детьми.
• Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтральную и токоведущую клемму или всю розетку нельзя использовать в перевернутом виде.
• Для розетки BS1363 в соответствующей вилке типа G имеется предохранитель.
• Все контакты изолированы BS-1363, 3-контактной вилкой, предназначенной для розеток BS-1363.
• Розетки с заглушками на розетках используются для 3-контактных вилок питания, что предотвращает попадание детьми гвоздей или других токопроводящих материалов в розетку. Более длинный контакт заземления помогает открыть два других слота для проводов под напряжением и нейтрали.

Похожие сообщения:

• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
• Почему контакт заземления толще и длиннее в трехконтактной вилке?


В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с помощью выключателей. Два переключателя могут использоваться для управления работой ВКЛ/ВЫКЛ каждой розетки. Неоновая лампочка показывает положение переключателя ON и OFF, т. е. если лампочка включена, переключатель включен, и цепь работает, и наоборот. Преимущество красной лампочки в выключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, которые указывают на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Щелкните изображение, чтобы увеличить его

Необходимые инструменты

Следующие основные инструменты необходимы для подключения 3-контактной розетки.

• Выключатель, 2 группы, 3-контактная розетка.
• Плоская отвертка.
• Тестер фаз.
• Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проволоки.

Похожие сообщения:

• Как подключить 1-фазный потребительский блок с разделенной нагрузкой? – УЗО+ВДТ
• Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ

Подключение 3-контактной двойной розетки с выключателем

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с выключателями.

• Прежде всего, выключите главный выключатель в щитке и убедитесь, что основное питание отключено.
• Если вы хотите обновить уже установленную 2-местную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую 2-местную трехконтактную розетку питания (настенную розетку) вместо замены или модернизации двухганговых 3-контактных розеток.
• Если вы хотите подключить новую 3-контактную двойную розетку, просто подключите «Землю» в виде провода зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
• Теперь подключите «нейтральный» провод синего цвета к разъему винтовой клеммы «N» (который указывает на нейтральный).
• Наконец, подключите провод «Live» коричневого цвета к винтовой клемме «L» (которая указывает на ток или фазу).
• Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для земли «E»).
• В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
• Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Щелкните изображение, чтобы увеличить его

Как подключить двойную 3-контактную розетку



Запомнить:

• Зеленый с Желтым полосатым проводом к клемме заземления «E».
• Синий провод к нейтральной клемме «N».
• Коричневый провод к клемме «L» под напряжением.

Похожие сообщения:

• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Цветовые коды проводки IEC и Великобритании:

Похожие посты:

• Проводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Инструкции и меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно отключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим деталям во время ремонта или установки.
• Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении данного руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

• Как подключить и установить электрическую розетку?
• Как подключить электропроводку к гаражному потребительскому блоку?
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Установка однофазной электропроводки в доме — NEC и IEC
• Установка трехфазной электропроводки в доме — NEC и IEC
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?
• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?
• Схема электропроводки на лестнице — как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Еще больше инструкций по установке и установке электропроводки

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить двойной выключатель с розеткой.

Схема подключения выключателя и розетки, подробная инструкция.

На нашем сайте об электричестве вы уже читали о том, как подключить розетку и выключатели  . Теперь рассмотрим подключение блока, который состоит из одной розетки и двухкнопочного выключателя. В основном такие блоки ставят на ванную и туалет, ну и розетка в прихожей не помешает.

Посчитаем провода, идущие от дозатора к блоку с розеткой и двухкнопочным выключателем.

1. Провод — Фаза
2. Провод — ноль
3. Провод — заземление
4. Провод, идущий от выключателя освещения ванной комнаты
5. Провод от выключателя к туалетному освещению.

Всего мы насчитали пять проводов, чтобы все работало они должны быть правильно подключены в блоке. Ниже вы можете увидеть наглядную схему подключения с пояснительными примечаниями. По этой схеме я расскажу о назначении каждого провода и о том, куда его следует подключать.

Для того что бы вы все лучше поняли на схеме все провода разного цвета для пояснения читаем список ниже. Не исключено, что у вас колодка проводов другого цвета или даже одноцветных. Если у вас такая ситуация то прозвоните и промаркируйте все провода для удобства подключения.

Итак, вот список цветов провода на схеме:

1. Синий  — Ноль
2. Красный   — Фаза
3. Желто-зеленый — Заземление
4. Бежевый — выходное освещение санузла фаза
5. Желтый — отходящая фаза туалетного освещения

А теперь подробно, в первую очередь убедитесь, что нет напряжения. В блоке, состоящем из розетки и выключателя, питание от дозатора подключается к розетке. Подключаем фазу, ноль и землю к розетке на специальные контакты.

В зависимости от производителя перемычка на входной контакт выключателя может идти от розетки. О том, как подключить выключатель и принцип его работы, вы также можете прочитать на нашем сайте. Если заводской перемычки нет, то изготавливаем сами. Отрезаем кусок кабеля и соединяем фазный провод на розетке с входящим контактом выключателя .

Имеем два провода, которые подключаются к отходящим контактам выключателя и оттуда идут в дозатор. Подключение в дозаторе тоже простое и описано в предыдущей статье.

Для того что бы вы все поняли до конца в кратце напишу что подключать в дозирующем ящике. Три провода (фаза, земля и ноль) подключаются к основным скруткам блока питания. Два провода, идущие от блочного выключателя, соответственно соединяются с проводами, идущими в ванную и туалет.

Для тех кто не очень понял вот хорошая статья про соединения в дозаторах , если есть вопросы задавайте в комментариях отвечу в кратчайшие сроки.

Подбор и установка электроприборов в жилых помещениях не являются самой важной частью ремонтных работ, но все же имеют большое значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широк, чтобы найти наиболее подходящий для себя товар по форме, цвету, размеру и дизайну. Можно экономично разместить выключатель с розеткой в ​​одном корпусе. Такое сочетание в последнее время стало популярным у многих покупателей.

Преимущество совмещения розетки и выключателя в одном корпусе

Основным преимуществом установки комбинированного блока выключателя и розетки является простота подключения. В этих случаях нет необходимости делать два отверстия в стене и проводить контакты в нескольких местах, как при раздельном подключении розеток и выключателей. Штробы при этом обязательно должны быть замаскированы посредством небольшого косметического ремонта. Дополнительным удобством, безусловно, можно считать расположение на одной высоте выключателя и розетки. Для правильного соответствия европейским стандартам, это принцип монтажа.

Благодаря наличию этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и провести установку в одну цепь. Простота монтажа этих электроприборов позволяет легко выполнить работу своими руками. При необходимости агрегат легко переносится в другое место. В этом случае две отдельные подводки ставить не нужно. Нет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в ​​одном корпусе можно практически на любой поверхности, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких устройств возможна как внутри здания, так и снаружи. Для наружной установки рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие есть недостатки?

Отрицательной стороной таких устройств является необходимость замены всего узла при его частичном выходе из строя. Не получится, например, удалить поврежденный элемент выключателя и вставить новый. И все же этот недостаток не столь важен, если сравнивать его с преимуществами использования комбинированных корпусов.

Как выбрать подходящий блок?

Розетка с выключателем в одном корпусе представлена ​​на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первое — это количество клавиш переключателя, а второе — внешний вид блока. Например, в одном корпусе можно приобрести одинарную розетку и тройной выключатель или любую другую комбинацию, на выбор которой дается огромное количество.

Кроме того, мы различаем внутренние и внешние розетки. Первые используются для скрытой облицовки, а вторые – для открытой. Уличный выключатель с розеткой в ​​двойном корпусе по сравнению с внутренним выглядит более громоздким. Однако это будет единственный вариант, если помещение оборудовано открытой системой электропроводки, и ее замена будет затруднена.

Как установить розетку с выключателем в одном корпусе?

Блок подключается примерно так. После отключения питания производится разметка для последующей установки корпусов. Стена проверяется коронкой в ​​нужном месте. Перфорированные отверстия, предназначенные для прокладки кабеля, необходимо выбить.

Установочные коробки соединяются между собой, а в пазы вставляются специальные разъемы. Кабель предварительно очищается и наматывается в коробки. Конструкция крепится к стене с помощью крепежных шурупов. Провода должны быть подготовлены к подключению.

Крышка с розетки снята, а контакты подсоединены к ее клеммам. Розетка устанавливается в коробку после откручивания винтов. Провода переключателя изолируются, а затем подключаются. Крышка блока, общая для розетки и выключателя, устанавливается, крышка закрывается. Включается питание и проверяется качество работы устройства.

Подходящие места для установки

Такие устройства удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где есть потребность в компактных электроприборах. В таких местах розетки в основном служат временными источниками питания различных электроприборов.

Теоретически выключатель с розеткой в ​​одном корпусе можно установить в любом углу дома или квартиры, но стоит уделить больше внимания планировке. Лучше всего выбрать подходящее место для установки в соответствии с планом жилища. Вы можете выбрать количество клавиш, в зависимости от расположения. Если планируется установка распределительных блоков с розетками во влажных помещениях, потребуется устройство со специальными шторками для защиты. Также потребуются основные правила и требования к установке.

Установка блока с одноклавишными выключателями

Современный выключатель с розеткой в ​​одном корпусе становится все более популярным среди покупателей. Чтобы смонтировать такой блок, выполняется несколько простых действий. Необходимо проложить фазу и ноль к распределительной коробке от центрального щитка. Кроме того, должно быть две тройки провода от блока и два от лампочек, в которых объединены отдельные приборы.

Фазовый контакт от лючка крепится к проводу, выведенному на розетку, которая с помощью перемычки соединяется с клеммой на выключателе. Остальные два фазных контакта от выключателя и патрона потребляющего источника света скручены и изолированы. В том случае, если в блоке предусмотрено заземление, необходимо подключить его дополнительными проводами.

Благодаря такой схеме розетка, объединенная с выключателем в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои основные функции по выключению и включению лампочки.

Схема с выключателем с двумя клавишами

Вот еще описание как соединить розетку с выключателем в одном корпусе. Фото устройств этого типа вы можете посмотреть в обзоре. В основном агрегаты, объединяющие и выпускающие, монтируются на перегородки между дверями в туалет и ванную. Возможность управления освещением в двух комнатах появляется при использовании только одного блока. При этом всегда есть возможность запитать от розетки любого потребителя электроэнергии.

Розетка с выключателем в одном внешнем корпусе требует прокладки пяти проводников к электрической сопряженной системе от распределительного блока. Нулевой провод от распределительного щита, а также заземляющий провод необходимо подключать только к розетке. Для вывода фазы на двойной переключатель в блоках переключения предусмотрены специальные перемычки. К коммутационным контактам выключателей подключаются две свободные жилы, по которым фаза будет подаваться к приборам в ванной и туалете.

В распределительных коробках выполнены скрутки контактов, питающих фазу выключателя, а также свободные жилы, направленные на лампочки лампочек в туалете и ванной. Заземление от потребляющего устройства и нулевой провод берут в распределительных коробках методом соединения оголенных концов скрутками, предназначенными для питания розетки. Если есть необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутационных контактах, нужно просто поменять местами жилы.

В чем разница между одним методом и другим?

Видно, что схема подключения одинарного и сдвоенного выключателя, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта нужно четыре провода, а также заземление, а для второго требуется пять.

Заключение

Розетки, светильники и выключатели – основные составляющие любой квартиры, офисного помещения или гаража. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или самостоятельного возведения новых конструкций своими руками. Двойная розетка с выключателем в одном корпусе будет очень кстати при решении задач размещения устройств на небольшой площади или на одинаковом расстоянии от пола.

По сути, это обычный выключатель, только совмещенный в одном корпусе с розеткой.

Существуют блоки с одним, двумя и тремя ключами. Принципиально схема у них одинаковая, разница только в количестве пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одна кнопка включает освещение в ванной, а другая — освещение в коридоре. В основном розетка используется для временного подключения различных электроприборов, например, пылесоса при уборке квартиры или удлинителя при выполнении каких-либо ремонтных работ.

В ванной комнате у меня отдельная розетка, поэтому к ней подключаю электробритву, фен, стиральную машину и соответственно не нагружаю розетку в коридоре.

Заглянем внутрь блока. Для этого открутите винт защитной шторки от детей и снимите ее.

С розетки снята защитная шторка.

Затем по одному снимаем ключи выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фото видно, что данный блок состоит из розетки и обычного двухкнопочного выключателя, расположенных в одном корпусе.

Теперь перейдем к схеме подключения. Есть два варианта. Рассмотрим каждый вариант отдельно.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В щитке корпуса установлен автомат на 16 (А). От него к распределительной коробке прокладывается медный 3-х жильный кабель питания, например, ВВГнг (3х2,5).

Знаете, зачем нужен кабель сечением не менее 2,5 мм²?

Это связано с тем, что номинальный ток розетки равен 16 (А). Это означает, что сечение жил питающего кабеля должно быть не менее 2,5 мм2 /

Если это не учитывать, кабель начнет греться при перегрузке кабеля в отводящей линии или осветительной линии, что может привести к пожару.

От распределительной коробки к блоку прокладывается медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (красный провод на схеме) подключается к одному выходу розетки. С этого же выхода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (синий провод на схеме) подключается к другой розетке. Защитный провод PE (зеленый провод на схеме) подключается к винту заземляющего контакта розетки.

К другим клеммам выключателя подключаются провода (на фото их не видно), которые идут на 2 группы освещения: санузел и коридор.

Как подключить распределительную коробку. Вариант 2

Как я уже говорил выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя использовать.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились едиными.

ПУЭ 6.2.4

6.2.5

Освещение рабочее, охранное и аварийное допускается запитывать от общих линий с электростанциями или от распределительных пунктов (за исключением 6.1.28). При этом должны соблюдаться требования по допустимым отклонениям и колебаниям напряжения в сети освещения по ГОСТ 13109.-87.

6.2.6

6.2.7

При использовании шинопровода в качестве сети электроснабжения вместо групповых щитов для питания групп светильников могут использоваться отдельные устройства защиты и управления, подключаемые к шине. При этом должен быть обеспечен удобный и безопасный доступ к этим устройствам.

6.2.8

В местах присоединения линий питающей сети освещения к ЛЭП электростанций или к силовым распределительным пунктам (п. 6.2.5.) должны быть установлены устройства защиты и контроля.

При питании сети освещения от распределительных пунктов, к которым непосредственно подключены энергоприемники, сеть освещения должна быть подключена к вводным клеммам этих пунктов.

Вот схема из 2-х вариантов:

Розеточная линия будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), и цепью освещения с УЗО на 10 (А) автомат без УЗО.

С трехжильным кабелем, например, ВВГнг (3х2,5) комплектуем розетку, а с другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухкнопочный выключатель.

И последнее. Если у вас в стене установлены советские блочные выключатели + розетка и розетка не лезет в евровизиль, то можно просто просверлить входные отверстия розетки.

Приступая к работе, в первую очередь позаботьтесь о своей безопасности. Отключите электричество на щитке, а затем специальной индикаторной отверткой проверьте, есть ли напряжение на линии. Принцип его работы настолько прост, что объяснять его нет смысла. Но тут надо понимать, что некачественные тестовые отвертки могут показывать напряжение там, где его нет и в помине.

Использование блока розеток с выключателем

Обычно соединение выключателя и розеток выполняется единым блоком, где их невозможно или нежелательно разделить. Например, на кухне, в ванной, туалете или на балконе, где есть несколько источников света и хочется, чтобы некоторые из них были выключены.

В местах с повышенной влажностью розетка может быть очень опасной. Вода (особенно грязная) хорошо проводит ток, а значит, в один прекрасный момент может выйти из строя не только сама розетка, может испортиться жгут проводов в квартире. а также может пострадать человек, который по незнанию или небрежности его там установил.

Специалисты обычно «выносят» розетку за пределы помещения, но чтобы все выглядело аккуратно, в сочетании с выключателями.

Что нужно знать перед установкой?

Схема подключения блока из розеток + выключатель

В предыдущей статье я рассказывал о том, как одинарные или двойные электрические розетки соединяются с проводкой или между собой шлейфом. Теперь подробно расскажу о том, как правильно соединить блоки, состоящие из розетки + выключателя света или трех, четырех розеток.

Учесть . что в одном блоке под одной крышкой совмещены не только выключатели, электрические розетки, но и телефон и компьютер при необходимости.

Перед началом работ по подключению электрических розеток необходимо отключить электропитание и проверить отсутствие напряжения индикаторной отверткой.

Как подключить розетку-выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки , Устанавливается в квартирах на перегородку между дверями санузла и санузла. Для включения света в этих двух комнатах, а также для подключения электроприборов, используемых в ванной комнате, таких как электробритва, фен и т.д., используется один единый блок. уже рассказывали вам в статье Установка электрических розеток и выключателей в ванной комнате.

В схеме подключения блока розеток и двухклавишного выключателя   Используйте 5 проводов от распределительной коробки к блоку.

Заземляющий провод (на салатовой цветовой гамме) и ноль (синий)   от распределительной коробки подключаются непосредственно только к розетке в блоке. Фаза (красного цвета) подключается к розетке, а затем перемычка подключается к общему контакту входящей фазы выключателя.

Остальные два провода подключены на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш в туалете и ванной. Те. получается, что в розетке всегда будет фаза, ноль и земля, а также фаза будет на нижнем контакте выключателя. А на верхних контактах он появится только при нажатии клавиш.

В распределительной коробке проводка выполнена в 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Прикрутите коммутируемые фазы от выключателя к фазным проводам, выходящим из светильников.

Необходимые для работы светильников нулевые и заземляющие проводники Берутся из распределительной коробки с теми же соединениями, от которых подключается розетка от блока.

Для изменения включения клавиш на блоке . нужно поменять желтый и бежевый провод на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя, полностью аналогична, с той лишь разницей, что из цепи выпадает один провод или провод бежевого цвета.

Для подключения трехклавишного выключателя вам понадобится шестой провод или 6-жильный кабель, который будет подключен к третьему переключаемому контакту поверх желто-бежевого провода.

Как подключить 3 или 4 розетки в одном блоке

Если необходимо установить в одном месте более 2-х розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, то используется блок розеток , т.е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключены параллельно.

  Перед началом подключения необходимо сделать перемычки из 3-х проводов на каждое посадочное место. Не делайте перемычку очень длинной, потому что тогда провода будут мешать и не давать розетке плотно сидеть в распределительной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

Схема подключения блока от розеток и выключателя

Мы рассмотрели, как подключить розетку 220 вольт. Настала очередь истории об установке блока из нескольких устройств.

Важно! Современные модульные блоки часто включают в себя не только электрические розетки, но и компьютерные и телефонные.

Меры предосторожности

Перед установкой блока (и любыми другими работами, связанными с электромонтажными устройствами) необходимо отключить автомат, к которому будет подключен этот блок. После отключения нужного автомата индикаторной отверткой нужно убедиться в отсутствии напряжения. В жилых домах старой постройки, где автоматы не установлены, требуется демонтаж заглушек.

Подключение розетки + выключателя

Установленное место установки такого модульного изделия — в коридоре на перегородке, разделяющей санузел и санузел. На одной панели расположены выключатели приборов освещения в этих комнатах и ​​розетка для электроприборов, которые постоянно используются в санузле. Изделие без защиты от влаги в ванной опасно, поэтому блоки без защиты от влаги монтируются в коридоре.

Для подключения блока с двухкнопочным выключателем света в санузле и санузле необходимо проложить к нему пять проводов от распределительной коробки.

1. Заземляющий проводник на схеме показан салатовым цветом, ноль — синим. Два таких проводника идут напрямую от распределительной коробки к розетке.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой — к общему контакту приходящей фазы выключателя.
3. Оставшиеся два провода подключаются к двум переключаемым контактам. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в ванную комнату и санузел. Эта схема обеспечивает постоянную фазу, ноль и землю на выходе, а также фазу на нижнем контакте кнопок выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распределительной коробке сделаны две скрутки проводов. На схеме они отмечены бежевым и желтым цветом. Прикрутите коммутируемые фазы от выключателя к фазным проводам, выходящим из светильников. Нулевой и заземляющий проводники берутся в распределительной коробке от контактов, к которым подключается розетка в блоке.

Важно! Для изменения порядка работы клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предполагается установка одноклавишного выключателя, бежевые или желтые проводники должны быть удалены из цепи.

Использование трехклавишного изделия требует использования 6-жильного кабеля. Шестая жила кабеля подключается к третьему коммутируемому контакту сверху вместе с бежевой и желтой жилами.

Возможности подключения

При необходимости использования значительного количества электроприборов, компьютера и телефона установите модульные изделия. Особенность их монтажа в том, что все соединения в них выполняются параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячутся за телевизором, для кухни в последнее время появились очень интересные решения с мебельными изделиями или столешницами. Такое укрытие в модели стола можно использовать и в других помещениях квартиры.

Как соединить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются перемычки и вставляются в каждый подсетник (в каждое сиденье), не очень длинные, чтобы в дальнейшем они не мешали установке.

Затем разберите все установочные устройства. Провода или кабели, идущие от распределительной коробки, очищаются. Провода-перемычки между распределительными коробками также зачищены.

Совет! Небольшой запас кабеля от распределительной коробки лучше оставить при подметании. В дальнейшем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первый прибор подключается как обычный проводной прибор на 220 вольт. Само устройство устанавливается в заднюю коробку по уровню. Провода одного цвета соединены параллельно. Затем устанавливается второе устройство. Третий ведет к трем проводам. Проверяется надежность установки всех устройств, монтируются общая обрешетка и лицевые панели.

При установке блока в одну общую распределительную коробку от распределительной коробки подключают первую розетку, остальные устройства подключаются к ней через винтовые клеммы.

Установка модуля для трудоемких целей немного сложнее, чем подключение обычного электромонтажного устройства на 220 вольт. Проявив внимание и аккуратность в работе, выполнить эту работу можно любому человеку.

Источники: http://elektrik24.net/provodka/vyklyuchateli/s-rozetkoj/kak-podklyuchit-8.html, http://jelektro.ru/vse-o-elektromontazhe/podkljuchenie-bloka-rozetkivykljuchatel.html, http://bouw.ru/article/kak-podklyuchity-blok-rozetok-ili-blok-rozetka-viklyuchately

От розетки, выключателя и лампочки начинается электропроводка любого помещения, будь то квартира,

дом, гараж или подвал. Возможность выполнения всегда будет актуальна всегда и везде, с
  любой ремонт, перепланировка и строительство. В этой статье вы найдете подробное руководство, в котором подробно рассматривается этот вопрос. Следуя пошаговым инструкциям, приведенным ниже, вы сможете легко запустить схему выключателя и розетки , изучить ее самостоятельно и сможете научить других. Итак, перейдем от слов к делу. Разберем вопрос с самого начала и до конца. Монтаж любой электрической цепи всегда начинается с распределительной коробки. Далее провода, подоконники, устройства защиты электросхемы, розетки, выключатели и светильники. Пойдем по порядку.

Крепление установочных элементов

Для максимальной наглядности и наглядности разберем полный цикл редактирования схемы от начала и до конца. Благодаря этому мы даем максимально развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой проводки, то, что обычно под слоем штукатурки.

Установите распределительную коробку.

В одну будем устанавливать выключатель, в другую розетку.

Теперь будем монтировать DIN-рейку, в нашем случае она будет служить частью силового шкафа, будет оснащена автоматическим выключателем, выполняющим функцию защиты электрической цепи от коротких замыканий и перегрузок , которые так пагубно влияют на все элементы схемы.

Последней деталью, завершающей первый этап монтажа, является элемент освещения. В нашем примере у них будет лампочка с патроном, понятно, просто и понятно. Поэтому отложим его установку до этапа номер два.

Прокладываем провода

В первую очередь займемся разводкой питающей распределительной коробки. В нашем примере мы используем провод марки ББГГПП, в фидере используется трехжильный провод сечением 2,5 кв. Сечение подбирается методом расчета нагрузки на цепь, эти расчеты вы легко можете выполнить самостоятельно. Здесь вы найдете подробное описание этого, уверяю вас, здесь нет ничего сложного.

С обеих сторон необходимо оставить запас провода для подключения элементов электропроводки (автомат, розетка, выключатель) 10-12 сантиметров, в клеммной коробке 10-15 сантиметров. Слишком короткие провода будет неудобно подключать и подключать, поэтому лучше не экономить.

Здесь нужен провод сечением 2,5 кв.

На выключатель 1,5 кв.

Теперь прокладываем провод на освещение, у нас лампочка с патроном.

Мы проложили все необходимые для исполнения схемы провода, переходим к третьему этапу.

Монтаж и подключение элементов электропроводки

Начнем с установки защитного устройства. Для нашей схемы мы используем двухполюсный автоматический выключатель, рассчитанный на 25 ампер. Выбор необходимой силы тока устройства защиты производится после расчета сечения. Сразу определился с цветом провода:

• синий, белый с синей полосой — ноль (нейтральный)
• желтый с зеленой полосой — заземление (земля)
• оставшийся провод будет фазным как правило он может быть черным, белым, коричневым, красным, оранжевым или белым с черной или коричневой полосой

В нашем примере есть два вида белых и белых цветовых схем проводов с коричневой полосой.

Чтобы не запутаться в цветах проводов, лучше всего использовать провод одного производителя.

Перед выполнением любых дальнейших работ необходимо отключить электричество. Отключить. Проверить отсутствие по индикатору напряжения. Как это сделать, подробно рассмотрено в статье. Снимите внешний слой изоляции проводов, отмерьте необходимое количество для подключения, снимите необходимое количество второго слоя изоляции с медной жилы и подключите провода к выключателю. Подробнее о подключении читайте в статье.

Теперь подключите розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в клеммы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье о подключении вы можете прочитать в статье.

Устанавливаем механизм розетки в подрозетку.

Далее подключаем однокнопочный выключатель. Подготовьте провода, снимите внешний слой изоляции, отмерьте необходимое количество и подключите зачищенные провода к клеммным зажимам. Изолируйте неиспользуемый заземляющий провод.

Подробный пример подключения рассмотрен в статье.

Устанавливаем механизм в подрозетник (монтажная чашка).

Подключаем картридж. Снимаем изоляцию с провода, отмеряем необходимое количество фазных и нулевых жил для подключения, зачищаем и подключаем. Хорошо удлиняем контактные винты отверткой, убеждаемся в надежной фиксации покачивая провод слева направо.

Все элементы схемы установлены и подключены, переходим к следующему этапу.

Схема соединения выключателя и розетки, соединение жил проводов в распределительной коробке

Осталось выполнить последний завершающий и самый ответственный этап выполнения схемы. Давайте начнем.

Чтобы было просто и понятно, начнем соединять провода с выключателем и светильником (в данном случае пулей и лампочками). Подготовьте провода, снимите внешний слой изоляции.

В нашем примере используется трехжильный провод, выбор обусловлен его функциональностью, так как можно без проблем переделать схему. Например, одноклавишный выключатель можно переделать в двухкнопочный или на потолке был простой светильник с одной лампочкой, а стала люстра (в некоторых люстрах используется система частичного освещения, например, 10, одна клавиша переключается на 6, вторая переключается на 4 соответственно). Также можно использовать третий провод в качестве заземления корпуса светильника или люстры, например в помещениях с повышенной влажностью. Поэт лишнюю желто-зеленую жилу, которую мы сейчас использовать не будем, изолируем и убираем в распределительную коробку, что бы не мешала.

Теперь зачищаем 3,5-4 сантиметра медных жилок всех оставшихся проводов.

Далее соединяем между собой два провода, синюю жилу от провода идущего от выключателя (исходящая фаза) и белую фазную жилу от провода идущего на лампочку. Соединение осуществляется путем скручивания жил проводов между собой.

Теперь снимите изоляцию со всех остальных проводов.

Зачищаем для последующего соединения изоляцию всех 6 жил на 3,5-4 сантиметра.

Два желтых с зеленой полосой.

А трехфазные, один белый и два белых с коричневой полосой.

Схема почти готова. Теперь нужно проверить правильность его выполнения. Вворачиваем лампочку в патрон.

Скручиваем в распределительной коробке, чтобы они не касались друг друга и подавали напряжение на выключатель нашей цепи. Включите машину, переведите рычаг в верхнее положение.

Нажмите кнопку выключателя, загорится свет.

Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность.

Все в порядке, все работает.

Теперь отключаем электричество и изолируем скрученные полоски с помощью изоленты.

Аккуратно положите их в распределительную коробку.

Схема завершена.

Схема подключения выключателя и розетки

Выполнив монтаж схемы своими руками, мы сэкономили:

• время на поиски и деньги на вызов электрика — 200 рублей
• установка и подключение двухполюсного выключателя — 300 руб.
• установка клеммы заземления — 150 руб.
• установка, оклейка внутренней распределительной коробки — 550 руб.
• сборка распределительной коробки методом скрутки — 300 руб
• установка светильника, люстра с подключением (450 руб за 1 светильник, люстра от 800 руб) — средняя цена 600 руб
• установка крышки (кирпичная стена 200 руб. — 1 шт.), у нас 2 шт. — 400 руб.
• установка розетки скрытого монтажа (1 шт по 200р), у нас 2 шт — 400р
• установка однокнопочного выключателя — 150 руб.
• монтаж провода открытый по стене до 2 метров (35 рублей — 1 метр), например 4 метра — 140 рублей
• прокладка проводов открытая стена, потолок, свыше 2 метров (50 руб. -1 метр), например 15 метров — 750 руб.
• штробление стен 19 метров (120 рублей — 1 метр) — 2280 рублей

Итого наша экономия составила: 6220 рублей

Так же мы получили развернутый ответ на вопрос как соединить розетку с выключателем и научились выполнять схему самостоятельно и теперь смело можем использовать полученные знания.

электрика — подача питания от двойного выключателя света к розетке GFCI

заданный вопрос 6 лет, 11 месяцев назад

Изменено 5 лет, 4 месяца назад

Просмотрено 5k раз

Я переделываю проводку в ванной. У меня есть косметический светильник на одном выключателе, вентиляционный вентилятор и потолочный светильник на двойном выключателе и розетка GFCI, которые соединены вместе в таком порядке. Мне кажется, что все они питаются от одного источника, идущего от панели, с 12/2 проводами, соединяющими их. Также в конце цепи GFCI подключается к двум наружным розеткам.

На самом деле мне удалось заставить все работать правильно, кроме выхода GFCI. У меня есть питание, но оно продолжает отключаться. Я получил питание от розетки, подключив черный провод, ведущий к GFCI, к верхнему черному винту на моем выключателе света, этот винт горячий независимо от того, включены ли свет или вентилятор, так что это казалось логичным. Я взял свой общий (белый) провод и соединил его с другими белыми проводами в двойном распределительном щитке. Я думаю, что это моя проблема, так как я читаю, что вы не можете использовать общие провода с GFCI. Тогда мой вопрос будет заключаться в том, что мне делать с общим проводом, который будет питать GFCI??? А может это не моя проблема, а моя проблема в чем-то другом?

Буду рад любой помощи. Я новичок, так что будьте нежны. Все в этой серии ранее работало, поэтому я надеюсь, что смогу собрать все обратно без прокладывания новых проводов.

• электрика
• проводка
• gfci

2

Ваша проводка должна выглядеть примерно так.

1. Для подключения входящего незаземленного (горячего) проводника к трем отрезкам черного провода вы будете использовать накручиваемый соединитель (или другое разрешенное средство).
2. Подсоедините первый отрезок провода из пучка к клемме однополюсного переключателя.
3. Подсоедините другой отрезок провода из пучка к общей клемме двойного выключателя (общая клемма должна быть черной или какого-либо другого необычного цвета, кроме зеленого).
4. Подсоедините последний отрезок провода из жгута к латунной клемме LINE на GFCI.
5. Подсоедините незаземленный (горячий) провод, ведущий к светильнику, к другой клемме однополюсного выключателя.
6. Подсоедините незаземленные (горячие) провода, ведущие к светильнику/вентилятору, к клеммам двойного выключателя.
7. Подсоедините незаземленный (горячий) проводник, ведущий к устройствам, защищенным GFCI, к латунной клемме LOAD устройства GFCI.
8. Используйте накручиваемый проводной соединитель (или другое одобренное средство), чтобы объединить входящий заземленный (нейтральный), заземленный (нейтральный) от светильника, заземленный (нейтральный) от светильника/вентилятора и отрезок белого провода.
