Подключить диммер. Как подключить диммер: подробная инструкция по установке и настройке

Как правильно подобрать диммер для разных типов ламп. Какие существуют схемы подключения диммера. Как самостоятельно подключить диммер вместо выключателя. На что обратить внимание при монтаже светорегулятора.

Что такое диммер и для чего он нужен

Диммер (светорегулятор) — это устройство, позволяющее плавно регулировать яркость освещения за счет изменения напряжения, подаваемого на лампу. Основные преимущества использования диммеров:

• Возможность создавать комфортное освещение и менять атмосферу в помещении
• Экономия электроэнергии при снижении яркости ламп
• Увеличение срока службы ламп за счет плавного включения
• Дополнительные функции управления освещением (таймеры, дистанционное управление и т.д.)

Диммеры широко применяются как в жилых помещениях, так и в офисах, ресторанах, гостиницах для создания нужной световой атмосферы.

Виды диммеров по принципу работы

Существует несколько основных типов диммеров в зависимости от принципа регулировки напряжения:

1. Реостатные — простейший тип, работающий по принципу переменного сопротивления. Недостатки — низкий КПД, сильный нагрев.
2. Тиристорные — наиболее распространенный тип. Принцип работы основан на управлении углом открытия тиристора. Эффективны, но могут создавать помехи.
3. Транзисторные — работают аналогично тиристорным, но на основе транзисторов. Более эффективны, меньше помех.
4. Симисторные — усовершенствованный вариант тиристорных. Подходят для большинства типов ламп.

Для домашнего использования чаще всего применяются тиристорные и симисторные диммеры как наиболее доступные и универсальные.

Разновидности диммеров по конструкции

По типу конструкции и способу установки выделяют следующие виды диммеров:

• Встраиваемые (модульные) — устанавливаются на DIN-рейку в электрощите
• Накладные — монтируются на стену в подрозетник вместо обычного выключателя
• Настенные — крепятся на поверхность стены
• Шнуровые — устанавливаются непосредственно на провод светильника
• Розеточные — включаются в розетку между вилкой светильника и сетью

Наиболее популярны накладные диммеры, так как их легко установить вместо обычного выключателя без дополнительных работ.

Как выбрать диммер для разных типов ламп

При выборе диммера важно учитывать тип ламп, с которыми он будет работать:

• Для ламп накаливания подходят практически любые диммеры
• Для галогенных ламп 220В нужны специальные диммеры с плавным пуском
• Для галогенных ламп 12В требуются диммеры для работы с трансформатором
• Для диммируемых светодиодных ламп нужны LED-диммеры
• Для люминесцентных ламп необходимы специальные ЭПРА с функцией диммирования

Также важно правильно рассчитать мощность диммера, которая должна быть на 20-25% выше суммарной мощности всех подключенных ламп.

Схемы подключения диммера

Существует несколько основных схем подключения диммера в зависимости от конкретной ситуации:

Диммер вместо выключателя

Самая простая и распространенная схема — установка диммера вместо обычного одноклавишного выключателя. Алгоритм подключения:

1. Обесточить электроцепь
2. Снять старый выключатель
3. Подключить фазный провод к входной клемме диммера (L)
4. Подключить провод, идущий к светильнику, к выходной клемме диммера
5. Установить и закрепить диммер в подрозетнике

Диммер с проходным выключателем

Эта схема позволяет управлять освещением с двух мест — с помощью диммера и обычного проходного выключателя. Диммер устанавливается после выключателя.

Два диммера на одну нагрузку

Такая схема дает возможность регулировать яркость с двух разных точек. Диммеры соединяются между собой по трехпроводной схеме.

Пошаговая инструкция по подключению диммера

Рассмотрим детальный алгоритм самостоятельной установки накладного диммера вместо обычного выключателя:

1. Отключить электричество на щитке
2. Снять декоративную рамку старого выключателя
3. Открутить крепежные винты и вытащить механизм выключателя
4. Отсоединить провода от старого выключателя
5. Подключить фазный провод к входной клемме диммера (L)
6. Подключить провод, идущий к светильнику, к выходной клемме диммера
7. Закрепить диммер в подрозетнике с помощью винтов или лапок
8. Установить декоративную рамку
9. Включить электричество и проверить работу диммера

При подключении важно правильно определить фазный провод и не перепутать входную и выходную клеммы диммера.

На что обратить внимание при установке диммера

Чтобы обеспечить корректную и безопасную работу диммера, следует учитывать несколько важных моментов:

• Мощность диммера должна соответствовать мощности нагрузки
• Тип диммера должен подходить для используемых ламп
• Нельзя устанавливать диммер в помещениях с повышенной влажностью
• Необходимо обеспечить хорошую вентиляцию для охлаждения диммера
• Следует использовать качественные соединительные клеммы
• При подключении светодиодных лент нужен дополнительный драйвер

Соблюдение этих правил позволит избежать проблем при эксплуатации и продлит срок службы диммера.

Особенности подключения диммера для светодиодных ламп

При установке диммера для управления светодиодными лампами нужно учитывать некоторые нюансы:

• Использовать только специальные LED-диммеры
• Светодиодные лампы должны быть диммируемыми
• Мощность диммера должна быть в 2-3 раза выше мощности ламп
• Для стабильной работы может потребоваться дополнительная нагрузка
• При большом количестве ламп нужен диммер с радиатором охлаждения

Также важно правильно рассчитать минимальную и максимальную нагрузку для конкретной модели LED-диммера.

Как подключить диммер: разновидности приборов и схемы

Максимальный комфорт в доме или квартире — то условие, которое могут обеспечить разнообразные бытовые приборы: как традиционные, так и внезапно «поумневшие». Одними из самых востребованных «помощников» хозяев постепенно становятся диммеры — удобные приспособления, предназначенные для регулировки интенсивности света. Пока эти новинки известны далеко не всем, поэтому их потенциальным владельцам не помешает узнать, что это за устройства, познакомиться с принципом их работы, и понять, как подключить диммер без привлечения специалистов. Схемы их установки довольно просты, однако действовать хозяевам необходимо аккуратно, осторожно и грамотно.

Диммеры: принципы работы и преимущества

Диммером или светорегулятором («затемнителем» по-английски) называется устройство, способное менять яркость освещения за счет плавной регулировки напряжения, которое подается на люстру, точечный светильник, бра и т. д. Изменяя этот параметр, прибор позволяет делать освещение ярким либо, наоборот, тусклым. Относительно простое устройство дает возможность некоторой экономии электроэнергии, а также гарантирует более долгий срок службы ламп.

Принцип действия светорегуляторов различен. Он зависит от ламп, для которых они предназначены, поэтому разные виды источников света требуют своего регулятора.

1. Простейшие диммеры используются для обычных ламп накаливания. В этом случае более распространен дроссельный вид регулировки. Такие устройства изменяют параметры напряжения, поэтому осветительные приборы разогреваются по-разному. Причем регулируется и их яркость, и цветовая температура. Уменьшение подачи напряжения на 50% гарантирует экономию около 15%.
2. Люминесцентные и светодиодные лампы требуют своего типа диммера. Обычное устройство использовать не рекомендуется. Например, «экономки» начнут мигать, а эта «светомузыка» негативно повлияет на глаза, приведет к появлению головной боли. Кроме того, такая регулировка способна стать причиной выхода из строя оборудования: как ламп, так и диммера.

Помимо плавной регулировки уровня яркости от минимума до максимума новейшие приборы могут выполнять и другие функции. К ним относится:

• отключение света благодаря встроенному таймеру;
• возможность изменять режимы работы ламп: примеры — регулировка цветовой температуры, мигание и т. д.;
• включение и выключение света в заданное время: оно позволяет создать эффект присутствия, когда жильцов нет дома очень долго.

Некоторыми моделями регуляторов можно управлять с помощью пульта дистанционного управления, голосовыми командами либо хлопками. Диммер может быть элементом системы «Умный дом». Простейшие приборы лишены дополнительных функций, у них лишь одно предназначение — регулировка интенсивности освещения.

Разновидности диммеров и их особенности

Перед тем как переходить к вопросу, как подключить диммер, нужно познакомиться с видами приборов. С помощью таких устройств можно менять напряжение, подающееся на лампу или лампы — от 0 до 100%. Чем меньше выходное напряжение, тем тусклее будет светить прибор. Существует несколько разновидностей устройств, которые отличаются и внешним видом, и управлением, и принципом работы.

1. Применение: обычные лампы накаливания, галогенные, люминесцентные, светодиодные.
2. Тип управления: поворотные (колесико), нажимные (кнопка) и электронные (сенсор).
3. Конструкции: отдельные, моноблочные (как розетки) и модульные (фиксация на DIN-рейку).

Различаются светорегуляторы и набором дополнительных функций. Они могут иметь дистанционное управление, включаться голосом либо хлопком. Есть конструкции с таймером, есть диммеры, которые дают возможность плавного отключения и т. д.

Диммеры можно монтировать в подрозетник, либо в нишу, имеющуюся в стене. Контакты стандартны, фиксируют устройства распорными лапками — двумя или одной. Приборы универсальны: они способны работать с бра, люстрами, настольными лампами, торшерами, а также с группами точечных светильников.

Разновидностей устройств существует довольно много.

Поворотные, кнопочные и сенсорные модели

Самыми известными и востребованными считают поворотные приборы. Для регулировки интенсивности освещения в них используется ручка, которая поворачивается по и против часовой стрелки. Их корпус похож на конструкции другие электроприборов — на обычные розетки или выключатели. Преимущества поворотных моделей — относительная простота конструкции и невысокая цена.

Кнопочные светорегуляторы — более сложные и функциональные устройства. Они очень похожи на обычные выключатели, так как в них тоже работают клавиши. Короткое нажатие гарантирует включение/выключение осветительного прибора. Для изменения интенсивности свечения достаточно небольшого промежутка времени: клавишу удерживают в течение 1 или 2 секунд.

Электронные, кнопочные или сенсорные, устройства считаются самыми надежными, но цена их высока. Эти модели диммеров позволяют управлять сразу несколькими приборами (2-5), которые могут быть установлены в разных помещениях.

Регулировку обеспечивают датчики, которые считывают нажатия на кнопки, и изменяют параметры напряжения. ПУ позволяет управлять оборудованием дистанционно.

Акустические и поворотно-нажимные диммеры

Поворотно-нажимные — еще один вид светорегуляторов. Их принцип действия немного отличается от «просто поворотных». Чтобы включить (или выключить) осветительный прибор, на поворотный диск нажимают. После этого яркость регулируют, вращая элемент в ту или другую сторону.

Акустические диммеры не требуют «близкого контакта» с хозяевами, так как они реагируют на голосовые команды или хлопки. Эти диммеры не очень популярны, и тому есть несколько причин. Голос и хлопки не лучшее решение для ночного времени суток. Кроме того, такие светорегуляторы могут уловить команды и в обычном разговоре хозяев — «услышать» знакомые фразы.

Подвесные и переносные устройства

Эти типы диммеров отличаются от обычных приборов, которые «работают» на стене. Подвесные устройства используют для регулировки яркости светильников или настольных ламп. Они располагаются на шнуре, и относятся к механическим приборам. Изменяют освещенность колесиком либо шариком, закрепленным на корпусе небольшого устройства. Эти конструкции можно врезать в провод питания любого переносного осветительного пробора, превратив его в настраиваемое устройство.

Переносные механические (или розеточные) диммеры — большие розетки, имеющие вилку и поворотное колесико. Такое устройство подключают к розетке, затем в него вставляют вилку осветительного прибора. Их преимущество — отсутствие каких-либо монтажных работ. Данные модели чаще используют для временных источников освещения: например, для регулировки яркости приборов, предназначенных для освещения аквариумов, брудеров с цыплятами и т. д.

Диммеры с ПУ и модульные «гиганты»

К отдельной категории можно причислить максимально удобные устройства, связь с которыми осуществляется с помощью радиоволн или инфракрасного излучения.

Радиоканал является оптимальным вариантом, поскольку регулировать освещение можно с любой точки дома. Совсем не обязательно направлять пульт в сторону диммера, достаточно нажать на кнопку устройства, причем ДПУ будет работать даже в противоположном направлении. Инфракрасный канал, наоборот, предполагает, что светорегулятор должен находиться в прямой видимости. Даже малейшее препятствие (например, лист бумаги) может сделать прием команды невозможным.

Модульные, мощные диммеры устанавливают в распределительном щитке, на DIN-рейку. Способы регулировки интенсивности освещения могут быть различными — кнопками, пультом и т. д. Самые мощные приборы предназначаются для работы с крупными лампами. Примеры — «ассистенты» в производственных цехах, теплицах. Модульные диммеры со средними параметрами часто используются для систем «Умный дом».

Диммеры для обычных светодиодных и люминесцентных ламп

Для этих источников света есть ограничение. Обычные светорегуляторы, предназначенные для ламп накаливания, не способны эффективно работать ни со светодиодными, ни с люминесцентными лампами. Такая комбинация в первом случае не даст добиться эффекта, во втором источники света будут постоянно мигать.

Обычные диммеры предназначены только для ламп накаливания (включая галогенные) и диммируемых светодиодных приборов. Если подключить к ним лиминесцентные, то они начнут мигать, а это фактор неблагоприятный: срок их эксплуатации значительно сократится. Для газоразрядных ламп выпускают светорегуляторы с электронным балластом или ЭПРА — пускорегулирующим аппаратом.

В случае с обычными светодиодными лампами они просто не будут реагировать, поскольку их драйвер умеет компенсировать перепады напряжения. Для регулировки яркости этих источников света нужны специальные диммеры, имеющие широтно-импульсный модулятор (ШИМ). Цена их выше, чем стоимость обычных моделей. Для светодиодного освещения другой выход есть — это диммируемые лампы, имеющие встроенный драйвер, который способен управлять яркостью.

Как подключить диммер: возможные схемы

Чтобы выбрать способ, как подключить диммер, необходимо познакомиться с существующими схемами. Однако выбор зависит от нескольких факторов — от модели, помещения, количества осветительных приборов и регуляторов, а также от способа подключения — вместе с выключателями или отдельно. Кроме того, разные устройства необходимы разным источникам света — лампам накаливания, светодиодным приборам, галогенным и т. д.

Как подключить диммер? Вариантов существует несколько, но привести лучше самые востребованные. В некоторых случаях работа максимально проста, в других от мастера потребуется внимательность и точность.

Простейшая схема: диммер вместо выключателя

Это самый простой вариант подключения регулирующего устройства, поэтому его используют в подавляющем большинстве случаев. Эта операция, которая практически не отличается от замены выключателя (или розетки). Нулевой провод (и заземление) подают напрямую — на источник света, а фазу — на светорегулятор. Таким образом можно подключить почти любой диммер. Исключения есть: это модульные, розеточные и подвесные устройства.

Первым делом демонтируют клавишный выключатель, заранее обесточив электросеть. Диммер устанавливают в разрыв фазы. Проводник из распределительной коробки подключают к клемме «L», второй — к той, что обозначена наклоненной («северо-восточной») стрелкой и волнистой линией. Для проводки используют двух- либо трехжильный (плюс заземление) кабель. Для новых домов рекомендуют использовать ВВГнг, имеющий сечение 1,5 мм².

Установка вместе с выключателем

Это следующая удобная схема — монтаж диммера после выключателя. Данный способ нередко используется в спальных, где светорегулятор устанавливают близко к кровати, чтобы иметь возможность в любое время быстро изменить яркость освещения. В этом случае выключатель чаще располагается стандартно — у входа в помещение. Схема подразумевает фазу, которая идет от первого прибора, заводится на вход диммера, а с его выхода следует к осветительному прибору. Однако выключатель может располагаться и между светорегулятором и источником света.

Схема с двумя диммерами

Способов существует два. В первом случае регулировать один источник освещения можно с разных точек помещения. На входной контакт первого устройства подается фаза от сети, с выходного контакта второго она идет на осветительный прибор. Оба диммера соединяются между собой перемычками.

Второй вариант: каждому светорегулятору — своя часть оборудования. Данный способ можно рассматривать тем хозяевам, у которых в комнате находятся несколько групп осветительных устройств: например, многорожковая люстра, которая требует разделения осветительных «приборов в приборе». Отличие данного варианта — количество проводников нагрузки. К каждому диммеру подают фазу, а на выходе таких проводов уже 2: они направляются к разным группам. Соответственно, нейтраль тоже «раздваивается».

Схема с двумя проходными выключателями

Этот вариант оптимален для длинных коридоров, где для включения/выключения света в схему встраивают пару выключателей. Как и в способе с одним прибором, диммер может следовать за приборами, либо находиться за ними.

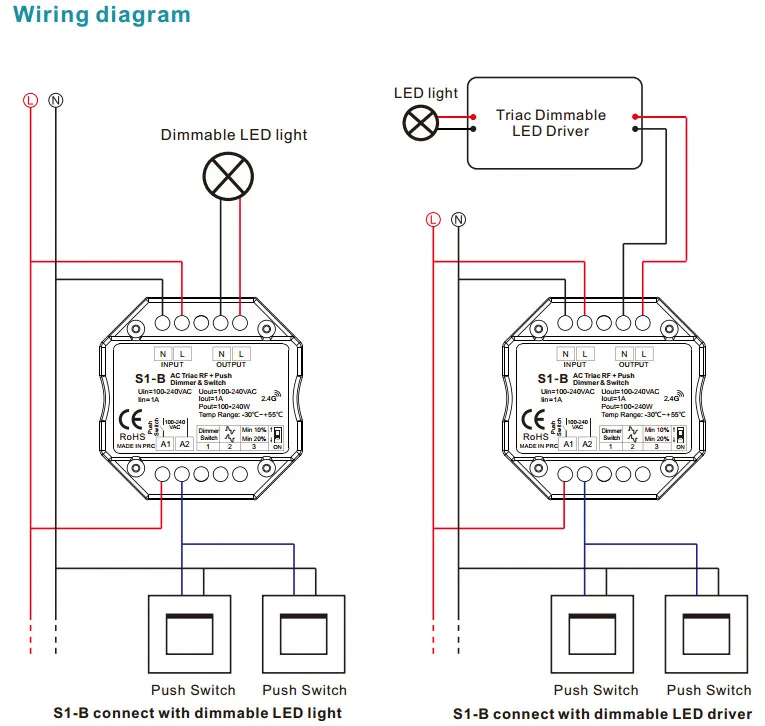

Подключения диммера к светодиодным лентам или светильникам

Обязательный элемент таких комплектов — переходник: например, блок питания, преобразующий 220 В в 12 В. В этом случае диммер монтируют между БП и осветительными приборами. Его подсоединяют к одному или нескольким светильникам, подключенным параллельно.

Обычно для этого оборудования используют проходные выключатели. Место их установки также определяют хозяева: данный прибор тоже может находиться как перед, так и после регулятора яркости освещения.

Как подключить диммер самостоятельно?

Самый популярный вариант — диммер, которым заменяют обычный выключатель. Такой монтаж светорегулятора не отличается сложностью, если сравнивать эту работу с установкой обычного выключателя или розетки. Эта операция состоит из нескольких этапов:

• сначала сеть обесточивают и проверяют напряжение;
• демонтируют выключатель и занимаются подготовкой диммера — его разбирают;
• закрепляют проводники в клеммах, после чего устанавливают корпус нового прибора в подрозетник;
• фиксируют регулирующий механизм и декоративную панель, затем подключают электроэнергию и проверяют работу прибора.

Подача фазного провода осуществляется в определенный разъем, в соответствии с подписями на корпусе диммера. Если контакты не подписаны, то возможна подача фазы на любой вход. Перед началом работ в старых многоэтажных домах сначала рекомендуют проверить качество проводки. Когда она далека от идеала, ее лучше полностью заменить.

Отключение электричества

Это первый обязательный шаг при любых электромонтажных работах. В этом случае электроэнергию отключают на щитке, который находится на площадке или в коридоре. Для обесточивание переключают рычаг автомата. Если необходима замена приборов в щитке, то вызывают электрика, который обслуживает квартиру либо дом. Чтобы убедится в отсутствии электропитания, используют индикаторную отвертку или тестер.

Демонтаж выключателя и установка диммера

Перед тем как подключить диммер, старый прибор нужно снять. Поэтому сначала отсоединяют декоративную панель, потом откручивают внутреннюю часть, которая подключена к проводам. Сначала немного ослабляют винты клемм, затем провода аккуратно достают из зажимов.

Монтаж нового устройства начинают с изучения схемы, которая обычно представлена в инструкции к прибору, либо имеется на его корпусе. Затем приступают к операции:

• снимают (тянут на себя) поворотную ручку;
• с помощью тонкогубцев откручивают контргайку, расположенную под ней;
• разбирают внутреннюю часть — снимают накладки из пластика, затем занимаются подключением проводов, сверяясь со схемой.

После завершения операции диммер фиксируют на стене, собирают. После подключения питания прибор включают и проверяют его работоспособность, вращая ручку светорегулятора. Если операция была проведена корректно, то яркость света должна плавно снижаться и точно так же увеличиваться.

Основные правила монтажа приборов

Перед тем как подключить диммер, необходимо познакомиться с несколькими важными моментами.

1. Разрыв соединения предполагает подключение фазного проводника. Разъем для него имеет маркировку «L».
2. Схема предполагает подключение приборов к лампам мощностью как минимум 40 Вт. В противном случае срок службы диммеров значительно сократится.
3. Максимальная температура воздуха в помещении, где устанавливаются регулирующие приборы, составляет 25°. Иначе им грозит перегрев. Минимум — -28°.
4. Мощность светорегулятора подбирается в соответствии с параметрами осветительных приборов. Например, для 5 ламп по 60 Вт необходим диммер, рассчитанный на 300 Вт. Однако запас в 20-25% — идеальный вариант.
5. Люминесцентным и светодиодным лампам нужен специальный диммер, рассчитанный именно на работу с ними. Осветительные приборы, которые не перечислены в руководстве к конкретному прибору, включать в сеть нельзя. Если лампы можно диммировать, то на их упаковке должна быть надпись «dimmable» (диммируемая).

Емкостные и индуктивные нагрузки для одного прибора запрещены.

Как подключить диммер? Любое малознакомое устройство требует предварительного знакомства и знания особенностей его работы и установки. Чтобы узнать, в чем заключается такая операция, будущим или настоящим владельцам светорегулятора лучше посмотреть популярный и подробный видеоурок:

Видео загружается…

Как подключить диммер – руководство для электриков-самоучек

Если вы хотите создать в своем жилище необычный световой дизайн и сэкономить попутно на оплате счетов за электричество, узнайте, как подключить диммер. Это устройство позволяет выполнять плавную регулировку напряжения на галогенных и обычных лампах.

1

В быту описываемые нами приспособления применяются для регулировки температуры функционирования электрических плит, утюгов, паяльников и прочих нагревательных приборов, а также для настройки яркости свечения ламп. По этой причине диммеры часто называют светорегуляторами.

Важный момент! Рассматриваемые регуляторы запрещается использовать с импульсными и трансформаторными устройствами (радиоприемники, старые телевизоры). При подключении к ним диммера они просто-напросто выйдут из строя. А вот к любым лампам накаливания и к галогенным осветительным приборам светорегуляторы можно подключать смело.

Светорегулятор для ламп накаливания

Устройство будет оберегать их, подавая на лампочки минимальный ток при включении электричества. За счет этого лампы будут работать намного дольше (как известно, чаще всего они перегорают именно из-за стартовых скачков напряжения). Некоторые современные диммеры не только регулируют степень , но и могут выполнять другие функции, которые облегчают жизнь и делают ее в разы комфортнее. Навороченные светорегуляторы могут:

• управляться с пульта либо голосовыми командами;
• отключать и включать лампы по заранее установленному таймеру;
• стать частью набирающих популярность систем умный дом;
• изменять в автоматическом режиме температуру света, создавать эффект мигающего освещения.

Понятно, что недорогие светорегуляторы ничего из вышеуказанного не могут. Но со своей основной функцией – регулировкой уровня освещенности, они справляются на отлично.

2

Самыми простыми и дешевыми считаются реостатные светорегуляторы. Сейчас они используются очень редко, так как характеризуются малым показателем полезного действия и неудобством в применении за счет того, что сильно нагреваются при работе.

Более современными являются транзисторные, тиристорные и симисторные механизмы. Они могут иметь дополнительные функции, отличаются высоким КПД и при этом доступной ценой. Но такие регуляторы нежелательно применять с бытовыми устройствами, которые выдвигают повышенные требования к типу электропитания. Еще один их недостаток – создание электрических помех для другого оборудования.

Тиристорные и транзисторные диммеры, несмотря на указанные недостатки, являются самыми востребованными. Если вами планируется замена стандартного выключателя на светорегулятор, покупайте именно такие устройства. Без лишних финансовых затрат вы получите в свое распоряжение стабильно функционирующее приспособление, которое можно подключить правильно и быстро собственными руками.

Транзисторный диммер

Если же финансовый вопрос для вас не имеет особого значения, можете приобрести светорегулирующие приспособления, изготавливаемые на базе автоматических трансформаторов. Они способны выдать идеальную синусоиду тока. Такие устройства устанавливают для регулировки работы крупных и дорогостоящих бытовых агрегатов.

Диммеры, кроме того, делят на разные типы по варианту их исполнения. С этой точки зрения существуют далее указанные устройства:

1. Модульные – оптимальный вид прибора для галогенных и обычных ламп накаливания. Их монтируют на дин-рейку непосредственно в квартирном или домашнем электрощитке. Управляются модульные приспособления с помощью выключателя клавишного типа либо посредством выносной кнопки.
2. Устанавливаемые в коробку, которая предназначена для монтажа стандартного выключателя. Эти устройства управляются специальной кнопкой. Ее интегрируют в систему умного дома либо выносят на поверхность коробки. Такие диммеры совместимы с любыми видами ламп (за исключением люминесцентных), а также с электронными и понижающими трансформаторами.
3. Мини-регуляторы. Их обычно называют диммерами на шнурах. Они дают возможность контролировать работу торшеров, небольших бра и настольных осветительных приборов. В большинстве случаев регуляторы на шнурах совместимы только с лампочками накаливания.

Наибольшее распространение у бытовых пользователей получили моноблочные регуляторы. Их устанавливают вместо стандартного выключателя. О них мы и поговорим.

3

Такие диммеры бывают различных модификаций. Отличаются они друг от друга вариантом управления. Оно может быть:

• Сенсорным. Устройства с таким вариантом управления профессионалы называют самыми надежными в эксплуатации. В них, по сути, нечему ломаться, так как в регуляторах отсутствуют какие-либо механические элементы. Вам достаточно легонько прикоснуться к экрану диммера, чтобы активировать его.
• Поворотным. Чтобы выключить лампу, нужно повернуть диск прибора до упора влево. Разновидность такого диммера – поворотно-нажимной механизм. Пользователю требуется нажать на устройство, чтобы выключить либо включить его. А сама настройка необходимого уровня освещенности осуществляется посредством поворота диска.
• Клавишным. Отличить такой диммер от обычного выключателя внешне невозможно. Вам нужно нажать на клавишу, чтобы включить свет, и удерживать ее в нажатом состоянии определенное время. Пока клавиша находится в зажатом состоянии, интенсивность освещения повышается.

Моноблочный клавишный светорегулятор

Важный нюанс. Моноблочные регуляторы света разных типов можно подключать к определенным приборам и лампам. На упаковке с диммером всегда указывается, с какой техникой он может работать.

4

Наличие у домашнего мастера минимальных знаний в электротехнической сфере позволит ему правильно подключить моноблочный диммер в своем жилище. Никаких особых сложностей здесь нет. Главное помнить, что регулятор монтируется исключительно в разрыв фазного кабеля. Ни в коем случае нельзя подключать устройство в разрыв нейтрали. Если вы совершите такую ошибку, можете сразу идти покупать новый диммер. Его электронная схема просто-напросто сгорит.

Вместо выключателя светорегулятор устанавливается по следующей схеме:

1. Отключаете подачу электричества на квартиру в щитке питания.
2. Отсоединяете провода от клемм установленного выключателя и вынимаете его.
3. Подаете питание на щитке, отверткой со светодиодом, мультиметром либо электрическим тестером определяете фазный провод. Отмечаете его удобным для вас способом (наклеиваете кусочек скотча или изоленты, ставите отметку карандашом).
4. Теперь можете отключать щиток и приступать непосредственно к установке диммера. Сделать это несложно. Вам требуется подать фазный провод, который вы отметили, на вход регулятора. От выхода он пойдет на распределительную коробку (то есть на нагрузку), а затем и на сам осветительный прибор.

Установка светорегулятора

Существуют диммеры с подписанными выходными и входными контактами. В них обязательно нужно подавать фазный провод на соответствующий разъем. Если же на диммере контакты не обозначены специальным образом, фазу подают на любой из имеющихся входов.

После подключения светорегулятора его нужно установить обратно в подрозетник, одеть на диммер декоративную накладку и колесико потенциометра (если вы монтируете поворотно-нажимной или поворотный механизм). Все! Вы смогли правильно подсоединить диммер к выключателю. Пользуйтесь установленным приспособлением в свое удовольствие!

5

В спальнях специалисты советуют устанавливать светорегулятор не вместо стандартного выключателя, а последовательно с ним. Сам диммер желательно смонтировать прямо возле кровати (тогда вы сможете регулировать освещение, не вставая с нее). А старый выключатель оставляют на его обычном месте – у входа в спальню. Им вы будете пользоваться при входе и выходе из помещения.

Монтаж диммера возле кровати

Если вы хотите управлять освещением комнаты из разных ее точек, разрешается монтировать сразу два регулятора. В этом случае потребуется соединить друг с другом первые и вторые клеммы на диммере и подсоединить фазу к третьему разъему любого из устройств. Оставшийся выход на другом светорегуляторе будет служить для провода, который идет на нагрузку.

Напоследок давайте разберемся, как правильно подсоединить диммер к светодиодным (LED) лампам или лентам. По сути, процедура выполняется так же, как и в случае подключения обычных осветительных приборов. Но есть один нюанс. Вам нужно поставить регулятор прямо перед контроллером . То есть необходимо сделать следующее:

1. Подключить диммер в разрыв фазы.
2. Соединить выход устройства с входом контроллера.

Как установить диммерные выключатели (сделай сам)

Обновлено: 22 декабря 2022 г.

Старая электрическая коробка слишком мала? Вот как решить эту проблему и установить новый диммер.

Следующий проект›

Семейный мастер на все руки

Установка диммера? Национальный электротехнический кодекс теперь требует больших размеров коробки для размещения громоздких устройств, таких как диммеры и прерыватели цепи замыкания на землю (GFCI). Если ваш дом был построен до начала 1990-х годов вам может потребоваться установка коробки большего размера при замене стандартного выключателя диммером. В этой статье объясняются требования к емкости и показано, как демонтировать старую электрическую коробку и установить новую, не повредив стену.

от экспертов по DIY в журнале Family Candyman

Время

A Full Day

Сложности

начинающий

Стоимость

Менее, чем 200021

17

СТАЧИ0006

Мы продемонстрируем эту процедуру на светильнике, управляемом одним выключателем в распределительной коробке. Если свет управляется двумя выключателями, обязательно купите трехпозиционный диммер. (Подробнее см. в разделе «Покупка диммерного выключателя» ниже.) Если у вас есть двойная коробка (для двух выключателей), рассчитайте требуемый размер коробки и при необходимости установите двойную коробку большего размера.

Для выполнения этого проекта вам не потребуются специальные навыки, но вы должны знать, как выполнять безопасные и прочные соединения проводов (закручивающиеся соединители, винтовые клеммы и т. д.).

Для этой работы вам понадобятся три специальных инструмента: тестер напряжения (нам нравится бесконтактный тип, фото 1), мини-ножовка (фото 4) и кольцевая пила. Все они доступны в домашних центрах и хозяйственных магазинах с полным спектром услуг.

Сначала позвоните в местное управление строительной инспекции, чтобы узнать, нужно ли вам разрешение на электроснабжение. Разрешение означает, что ваша работа будет проверена, чтобы убедиться, что вы не допустили ошибок. Если все пойдет хорошо, вы сможете завершить этот проект, включая замену коробки, примерно за два часа.

ОСТОРОЖНО!

Если вы обнаружите алюминиевую проводку, вызовите лицензированного электрика, сертифицированного для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для медного провода.

Шаг 2: Откройте распределительную коробку

Фото 1: Проверка питания

Отключите питание переключателя, выключив автоматический выключатель на сервисной панели. Отвинтите крышку и проверьте питание с помощью тестера напряжения.

Фото 2. Снимите устройство

Отвинтите устройство, возьмитесь за верхнюю и нижнюю часть и медленно вытащите его из коробки. Отсоедините провода от клемм переключателя.

Сначала отключите питание на главной панели. Чтобы найти правильную цепь, включите переключатель, который вы собираетесь заменить, а затем выключайте автоматические выключатели по одному, пока не погаснет свет. Если у вас есть плавкие предохранители вместо автоматических выключателей, снимите предохранитель. Примечание: Перед отключением каких-либо цепей выключите все компьютеры во избежание потери данных. Также вы можете потерять настройки часов, охранных систем, систем освещения и других устройств, если на них отключится питание.

Затем отвинтите крышку панели переключателей. В идеале она сразу же выскакивает, но если края пластины были окрашены до стены или если на нее набежали обои, аккуратно надрежьте край крышки канцелярским ножом, прежде чем снимать ее.

В качестве стандартной меры предосторожности мы рекомендуем вам проверить провода в коробке с помощью тестера напряжения, чтобы убедиться, что все они мертвы (Фото 1). Бесконтактный тип, который мы показываем, не должен фактически касаться оголенного провода или металлической клеммы, чтобы определить, присутствует ли напряжение. Достаточно разместить его на расстоянии 1/4 дюйма от провода или коснуться изоляции провода. Иногда в коробке можно найти провода от нескольких цепей. Если вы обнаружите горячие провода, продолжайте выключать выключатели, пока не перекроете все цепи к коробке. Убедившись, что питание отключено, вытащите выключатель и отключите его (Фото 2).

Затем убедитесь, что в коробке есть заземляющий провод. Национальный электротехнический кодекс теперь требует, чтобы все выключатели были подключены к заземляющему проводу. Если вы его не видите, вам придется проложить оголенный медный или зеленый изолированный провод (калибр 14) к известному электрическому заземлению. Металлические коробки иногда заземляют через металлический кабелепровод. Если вы не знакомы со способами проверки заземления металлической коробки, обратитесь за помощью к лицензированному электрику.

Покупка диммерного выключателя

Диммерные выключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования. Тем не менее, проверьте следующие ключевые моменты:

• Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
• Однополюсный или трехполюсный. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
• Светлый тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.

Шаг 3: Рассчитайте минимальный размер коробки

Фото 3: Измерьте коробку

Измерьте внутренние размеры существующей коробки (высота, ширина и глубина) и умножьте их, чтобы рассчитать объем. Подсчитайте провода и вычислите требуемый объем.

Крупный план

Том проштампован сзади пластиковой коробки.

Сняв переключатель, посчитайте провода, чтобы правильно подобрать размер коробки (Фото 3). Основные правила:

• Считайте все горячие (черные и любые другие цвета, кроме зеленого и белого) и нейтральные (белые) как один каждый.
• Считайте все провода заземления вместе взятыми как один.
• Считать все зажимы вместе как один.
• Устройства, такие как выключатели, розетки и таймеры, устанавливаемые в коробку, считаются за два. (Большинство светильников, которые подходят к коробкам, не нужно считать.) Общее количество для нашей коробки на Фото 3 равно 8. Умножьте на 2,00 куб. дюйма на провод для провода 14-го калибра (используйте 2,25 для провода 12-го калибра), чтобы получить 16 куб. дюймов требуемого пространства. Калибр проволоки выбит на пластиковой оболочке. Но так как обычно вы его не видите, просто сравните провода в коробке с любыми проводами 14-го и 12-го калибра, которые у вас есть под рукой.

Пластиковые коробки обычно имеют объем в кубических дюймах, отштампованный сзади коробки. Используйте фонарик, чтобы найти его. Металлические ящики не будут маркированы, поэтому вам придется измерить внутренние размеры: высоту, ширину и глубину (Фото 3). Затем умножьте, чтобы найти объем. Измерив и перемножив, мы выяснили, что наш старый ящик имеет объем около 13,5 куб. в. Так как нам нужна коробка не менее чем на 16 куб. в., придется установить новую коробку.

В Национальном электротехническом кодексе указаны официальные объемы металлических ящиков. Если вы не уверены в емкости, позвоните своему местному инспектору по электрике и сообщите размеры коробки, и инспектор скажет вам точный объем.

Шаг 4: Снимите старую коробку

Фото 4: Разрежьте коробку

Вставьте острую ножовку между коробкой и стойкой и отрежьте гвозди. Ослабьте винты зажима коробки, вытащите коробку и снимите провода.

Чтобы заменить коробку, начните с удаления всех разъемов проводов и разделения проводов. При необходимости пометьте их клейкой лентой, чтобы вы могли правильно соединить их в новой коробке.

Хитрость замены коробки заключается в том, чтобы сделать это, не повредив и не взломав стену, чтобы избежать трудоемкого ремонта и перекраски стены. Большинство старых коробок были прибиты к бокам шпильками. Аккуратно удалить их проще всего мини-ножовкой (Фото 4). Снятие будет сложнее, если вместо гвоздей придется прорезать металлические полоски. Используйте короткие штрихи, чтобы защитить гипсокартон в задней части полости. При необходимости используйте плоскую отвертку, чтобы немного приподнять коробку от шпильки, чтобы освободить место для лезвия. Работайте осторожно, чтобы не повредить изоляцию на проводах или стену вокруг коробки.

Если вам нужно заменить пластиковую коробку, прибитую к шпильке, просто выломайте ее молотком и большой отверткой. Разбейте его, чтобы освободить провода, и вытащите гвозди или отрежьте их мини-ножовкой. Затем вытащите оставшиеся части коробки из отверстия.

Шаг 5: Установите новую коробку

Фото 5: Отметьте новую коробку

Проследите профиль новой коробки на стене, удерживая одну сторону вдоль стойки. Используйте острый карандаш. Не обводите и не обрезайте фланцы!

Фото 6: Вырежьте отверстие

Вырежьте внутреннюю часть линии с помощью кольцевой пилы. Затем увеличивайте отверстие до тех пор, пока новая коробка не будет плотно прилегать, а фланцы не будут опираться на стену.

Фото 7: Вставьте провода в коробку

Плотно прикрепите оболочку кабеля к проводам. Затем пропустите провода в новую коробку через кабельные зажимы. Вставляйте их постепенно, прижимая коробку к стене.

Фото 8: Закрепите коробку

Прикрепите коробку для реконструкции к стене. Подсоедините новые провода диммера в соответствии с указаниями производителя (рис. A). Аккуратно сложите провода в коробку. Прикрутите диммер к коробке, замените накладку, включите питание и проверьте устройство.

Лучший новый ящик для использования в этой ситуации называется ремонтным или старым рабочим ящиком. Эти коробки предназначены для крепления непосредственно к гипсокартону и доступны в нескольких размерах. Мы рекомендуем пластиковую коробку объемом 20 куб. дюймов. размер (доступен в домашних центрах и хозяйственных магазинах), потому что он достаточно большой, чтобы работать практически в любой ситуации. (Самая большая металлическая коробка для реконструкции, которую вы найдете, имеет объем 18 куб. дюймов.) Гораздо проще увеличить отверстие в стене (фото 5 и 6) для большей коробки, чем сделать ее меньше. Однако, если проводка проходит через металлический кабелепровод или имеет металлическую оболочку, вам придется использовать металлическую сменную коробку с соответствующими зажимами, чтобы вы могли снова подключить кабелепровод или оболочку к новой коробке.

Важно вырезать отверстие, чтобы коробка плотно прилегала. Если вы перережете его, зажимы коробки могут не удержаться. Так что держите карандаш близко к коробке, когда будете обводить ее (фото 5). Слегка подрежьте отверстие (Фото 6), затем установите коробку и при необходимости увеличьте отверстие.

Установка новой коробки требует некоторой ловкости. Начните с приклеивания кабельной муфты к изолированным проводам с помощью изоленты (фото 7), чтобы облегчить их прохождение через зажимы коробки. Затем проложите провода в коробку. Не перенапрягайте и не ломайте пластиковые зажимы; код требует, чтобы они эффективно зажимали кабель. Уложив провода в коробку и плотно прижав фланцы к гипсокартону, затяните крепежный механизм (Фото 8). Но не переусердствуйте. Вы можете сломать механизм или треснуть гипсокартон.

Следуйте инструкциям производителя по подключению новых переключателей. У нашего переключателя были многожильные провода. Используйте проволочные соединители, чтобы прикрепить их к сплошному проводу (рис. А и фото 8). Если существующие провода слишком короткие для работы, просто присоедините к ним дополнительный провод длиной 6 дюймов с помощью разъемов для проводов.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Drywall Saw
• Электрическая лента
• Hacksaw
• Плозослойки с иглой
• Неконтрок. заранее подготовив все материалы. Вот список.
  • Диммер
  • Коробка для переделки
  • Соединители проводов

  Первоначально опубликовано: 20 июня 2017 г.

  Похожие проекты

  Популярные обучающие видео

  ⓘ

  Как подключить проводку диммера к сменным светильникам

  » Каталог домашней электропроводки
  » Руководство по электропроводке в жилых домах
  » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

  Как подключить проводку диммерного выключателя для осветительных приборов: базовая проводка для выключателей света и диммеров, определить провода распределительной коробки.




  Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Посетите мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

  Подключение диммера
  Электрика Вопрос: Я пытаюсь заменить потолочный вентилятор люстрой.

  • В потолке 4 комплекта проводов. 3 комплекта с черным, белым и заземлением и один комплект, идущий к диммеру с красным проводом, черным проводом, белым проводом и проводом заземления.
  • В потолке я попытался соединить все черные провода вместе.
  • Я соединил все белые провода вместе и протянул к белому проводу на лампочке.
  • Подсоединил красный провод к черному проводу светильника.
  • Свет не будет работать, как и моя кухня, прихожая и ванная комната.

  Пожалуйста, помогите.

  Этот вопрос по электропроводке поступил от Дэвида, домовладельца из Стоу, штат Огайо.
  Подробнее о Домашняя проводка для штата Огайо

  Ответ Дейва:
  Спасибо за вопрос по устранению неполадок с электричеством, Дэвид.

  Как подключить диммер Электропроводка для светильников

  Уровень квалификации: от начального до среднего.
  Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
  Расчетное время: зависит от личного опыта и умения работать с инструментами.
  Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
  Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

  Вот простой способ определить и понять электрическую проводку, используемую для выключателей света.

  Основная проводка для выключателей света и диммеров

  • Выключателям не требуется нейтральный провод (обычно это белый провод), если только выключатель не имеет контрольной лампы или не является программируемым контроллером или таймером.
  • Когда для переключения используется «белый провод», его следует маркировать черной лентой или перманентным маркером, но во многих случаях это не так.
  • Проводка в этом примере, белая нейтраль в потолочной распределительной коробке, не должна быть подключена к белому проводу, идущему к выключателю, в противном случае это приведет к прямому короткому замыканию и, скорее всего, к выходу из строя переключателя диммера и срабатыванию автоматического выключателя. .
  • Три провода обычно используются для процесса переключения потолочных вентиляторов, чтобы обеспечить отдельное переключение для двигателя вентилятора и выключателя освещения, однако они будут использовать один и тот же провод источника питания.
  • Ключевым моментом является определение на распределительной коробке, какой провод фактически используется в качестве источника питания, а затем назначение двух других проводов для освещения и двигателя вентилятора. (Двигатель вентилятора никогда не подключается к диммеру, но его можно подключить к переключателю скорости.)
  • Как только проводка будет определена, вы увидите, что у вас есть запасной выключатель и провод, так что просто решите, какой из них вы хотите использовать для управления люстрой, а оставшиеся выключатель и провод будут запасными.
  • Другие наборы черных и белых проводов в коробке потолочного крепления — это кабели питания и питания, которые необходимо соединить вместе, цвет в цвет.
  • Белый нейтральный провод светильника люстры будет присоединен к другим соединенным белым нейтральным проводам.
  • Все провода заземления, разумеется, будут соединены вместе и прикреплены к металлической коробке потолочного крепления.

  Подробнее о подключении диммерного выключателя

  Подключение диммерного выключателя

  Схема подключения 3-ходового диммера
  Подробная схема подключения 3-ходового диммера раскроет тайну подключения 3-ходового диммера.

  Установка потолочных вентиляторов и проводка
  Пошаговые изображения – Простые схемы подключения и руководство по установке – Варианты выключателей освещения и вентиляторов.
  Электропроводка выключателя освещения
  Схемы электропроводки
  Схема трехходового выключателя
  Электропроводка потолочных вентиляторов

  Как установить потолочный вентилятор
  Раскройте тайну проводки потолочного вентилятора. Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.




  Вам также может быть полезно следующее:

  Видео по электрике #2 Как подключить розетку GFCI без провода заземления Посетите мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам правильно подключить его!

  Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Perfect for Homeowners, Students, Handyman, Handy Women, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Подключение выключателей света Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы модернизации электропроводки 9 Коды NEC для домашней электропроводки . …и многое другое.




  Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
  Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

  Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
