Подключить одинарный выключатель. Подключение одинарного выключателя: пошаговая инструкция по установке и замене

Как правильно подключить одноклавишный выключатель. Какие инструменты понадобятся для монтажа. Как выбрать подходящий выключатель. Какие провода нужно соединять при подключении.

Виды одноклавишных выключателей и их особенности

Одноклавишные выключатели бывают нескольких основных типов:

• Обычные (стандартные) — самые простые и распространенные
• С подсветкой — имеют встроенную светодиодную подсветку клавиши
• Проходные — позволяют управлять освещением с двух мест
• Диммеры — дают возможность плавно регулировать яркость света

Выбор конкретного типа зависит от ваших потребностей и особенностей электропроводки. Для большинства случаев подойдет обычный одноклавишный выключатель.

Необходимые инструменты и материалы для монтажа

Для установки одноклавишного выключателя вам понадобятся:

• Отвертка (крестовая и плоская)
• Индикаторная отвертка
• Кусачки или монтажный нож
• Плоскогубцы
• Изолента
• Сам выключатель
• Подрозетник (монтажная коробка) при необходимости

Перед началом работ обязательно отключите электричество на щитке! Работа с проводкой под напряжением опасна.

Пошаговая инструкция по подключению одноклавишного выключателя

1. Снимите старый выключатель, если он есть
2. Подготовьте концы проводов, зачистив изоляцию на 1-1.5 см
3. Определите фазный и нулевой провода с помощью индикаторной отвертки
4. Подключите фазный провод к клемме L нового выключателя
5. Второй провод подключите к клемме с цифрой 1
6. Заизолируйте соединения изолентой
7. Установите выключатель в подрозетник
8. Проверьте работу выключателя

Особенности подключения выключателя с подсветкой

Выключатели с подсветкой имеют дополнительный контакт для подключения светодиода. Его нужно соединить с нулевым проводом. Остальное подключение выполняется стандартно.

Важно учитывать, что использование выключателей с подсветкой может вызвать мерцание энергосберегающих и светодиодных ламп. Для решения этой проблемы можно:

• Установить промежуточное реле
• Использовать проходной выключатель с нестандартным подключением подсветки
• Выбрать выключатель без подсветки

Правила безопасности при установке выключателя

Чтобы обеспечить безопасность при монтаже, соблюдайте следующие правила:

• Отключите электричество на щитке перед началом работ
• Проверьте отсутствие напряжения индикаторной отверткой
• Используйте инструменты с изолированными ручками
• Не оставляйте оголенные провода
• Надежно изолируйте все соединения
• Не превышайте допустимую нагрузку на выключатель

Если вы не уверены в своих навыках, лучше обратиться к профессиональному электрику.

Типичные ошибки при подключении выключателя и как их избежать

При самостоятельном подключении выключателя часто допускают следующие ошибки:

• Перепутывание фазного и нулевого проводов
• Ненадежная фиксация проводов в клеммах
• Недостаточная изоляция соединений
• Неправильный выбор сечения проводов
• Превышение допустимой нагрузки на выключатель

Чтобы избежать этих ошибок, внимательно изучите схему подключения, используйте качественные материалы и инструменты, не экономьте на изоляции и проверяйте надежность всех соединений.

Как выбрать подходящий одноклавишный выключатель

При выборе выключателя обратите внимание на следующие характеристики:

• Номинальный ток — должен соответствовать нагрузке
• Степень защиты IP — выбирайте в зависимости от места установки
• Тип монтажа — накладной или встраиваемый
• Наличие подсветки — по желанию
• Дизайн — подберите подходящий к интерьеру

Также учитывайте тип проводки и особенности помещения. Например, для ванной комнаты нужен выключатель с повышенной влагозащитой.

Советы по эксплуатации и уходу за выключателем

Чтобы продлить срок службы выключателя:

• Не превышайте допустимую нагрузку
• Регулярно проверяйте надежность контактов
• Очищайте от пыли сухой мягкой тканью
• Не допускайте попадания влаги
• При появлении треска или нагрева замените выключатель

При правильной эксплуатации современные выключатели могут прослужить 10-15 лет и более.

Можно ли самостоятельно заменить одноклавишный выключатель.

Замена одноклавишного выключателя — несложная операция, которую можно выполнить самостоятельно при наличии базовых навыков работы с электрикой. Однако важно соблюдать меры безопасности:

• Обязательно отключите электричество на щитке
• Используйте индикаторную отвертку для проверки отсутствия напряжения
• Работайте инструментами с изолированными ручками
• Тщательно изолируйте все соединения

Если вы не уверены в своих силах или сталкиваетесь с нестандартной ситуацией, лучше обратиться к профессиональному электрику. Это поможет избежать ошибок и обеспечить безопасность.

Как определить неисправность одноклавишного выключателя.

Основные признаки неисправности выключателя:

• Нет щелчка при переключении
• Свет не включается или не выключается
• Выключатель нагревается при работе
• Слышен треск или гудение
• Видны следы оплавления или потемнения корпуса

Для точного определения проблемы можно использовать мультиметр. Если выявлена неисправность, рекомендуется заменить выключатель целиком, а не пытаться отремонтировать.

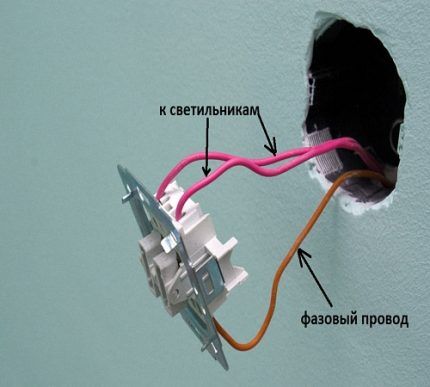

Какие провода нужно соединять при подключении одноклавишного выключателя.

При подключении стандартного одноклавишного выключателя соединяют два провода:

1. Фазный провод (обычно коричневый или красный) подключают к клемме L выключателя
2. Второй провод (может быть любого цвета, кроме желто-зеленого) подключают к клемме 1

Нулевой провод (обычно синий) и заземляющий (желто-зеленый) не подключаются к выключателю. Их соединяют напрямую между собой и с соответствующими проводами светильника.

Важно правильно определить фазный провод с помощью индикаторной отвертки. Подключение фазы к неправильной клемме может привести к поражению током при замене лампочки.

Подключение, установка и замена выключателей — Полезно знать — Статьи — компания EKF

Стандартный выключатель

Перед работой с любым выключателем проверьте, отключено ли электричество. Механизм стандартного выключателя имеет две клеммы – так же, как и обычная розетка. К клемме L подключается фазный проводник (ответвление от основного питающего кабеля). Для того чтобы не ошибиться при монтаже, около клеммы L обычно изображена стрелка в направлении центра изделия. От второй клеммы (клемма 1) идет провод к светильнику. Для обозначения клеммы 1 используется стрелка, направленная от центра.

В конструкции проходного выключателя (переключателя на два направления) предусмотрены три клеммы, но его также можно использовать в качестве стандартного одинарного выключателя. При этом проводники подключаются только к двум клеммам изделия – одна остается свободной. При установке выключателя нужно обращать внимание на указание верхней части устройства. Оно обозначено на суппорте или самом механизме. Это поможет поставить клавишу выключателя в правильное положение, хотя работать она может, даже если перепутаны верх низ.

Проходной выключатель

На рисунке внизу показано применение проходного выключателя в качестве стандартного.

При использовании по прямому назначению в проходном выключателе подключаются все три клеммы. В клемме L фиксируется входящая фазная жила, а от клемм 1 и 2 идут проводники ко второму выключателю. Для удобства замены проходного выключателя следует обозначить проводники при демонтаже старого изделия. Также можно по одному отключать проводники от старого выключателя и последовательно подключать их к клеммам нового.

Двухклавишный выключатель

Для управления сразу несколькими светильниками – двумя лампами или двумя группами ламп – устанавливаются двухклавишные выключатели. Каждая клавиша отвечает за свою группу светильников. Выключатели состоят из механизма с клеммами, клавиш и корпуса. В продаже можно встретить изделия, в корпусе которых находятся два одноклавишных механизма. Клеммы для подключения входящего фазного проводника в таких выключателях соединяются специальной перемычкой.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

Выключатель-регулятор (диммер)

Выключатели-регуляторы светового потока, или диммеры, как правило, подключаются так же, как и обычные выключатели. При выборе диммера нужно руководствоваться не только типом установки (скрытая или открытая), но и параметрами мощности.

При этом важно обратить внимание на материал стены, в которую будет монтироваться устройство: кирпич или бетон обеспечат работу диммера на номинальной мощности, а тонкие гипсокартонные стены заметно снизят ее показатель, поскольку теплоотвод у таких перегородок хуже.

Необходимо также учитывать тип светильника – диммер можно использовать с обыкновенными лампами накаливания, диммируемыми светодиодными и люминесцентными лампами, галогенными лампами с трансформатором (ферромагнитным, электронным).

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой как причина мерцания светодиодных ламп

Использование выключателей с подсветкой повышает комфорт управления домашним освещением, однако они также могут стать причиной мерцания выключенных люминесцентных или светодиодных ламп.

Проблема появляется из-за того, что в работе энергосберегающих ламп применяются конденсаторы. Даже когда освещение выключено, конденсаторы продолжают накапливать заряд, поскольку в цепи присутствует небольшой ток (0,15–0,3 мА). Этот ток необходим для постоянной работы светодиода или неоновой лампочки, которая обеспечивает подсветку в выключателе.

Конденсатор накапливает заряд, и, когда напряжение достигнет определенного значения, срабатывает схема осветительной цепи. Энергосберегающая лампа включается, расходуя весь накопленный заряд за краткий промежуток времени. Конденсатор разряжается, но сразу же начинается очередной цикл накопления энергии. Таким образом, лампа продолжает мерцать.

Устранить нежелательное мерцание можно либо подключив промежуточное реле в электрической схеме перед светильником, либо установив другое устройство с подсветкой – проходной выключатель (переключатель на два направления). Оба способа рассчитаны на то, чтобы конденсатор энергосберегающей лампы перестал заряжаться при выключенном освещении.

Подключение проходного выключателя

В проходном выключателе (переключателе на два направления) с подсветкой есть возможность подключить лампочку подсветки нестандартным образом. Именно за счет этого удается устранить мерцание энергосберегающей лампы.

Для такого подключения необходимо, чтобы к месту крепления выключателя подходил нейтральный провод, а сам элемент подсветки (светодиод) подсоединялся с помощью гибких проводников.

Светодиод одним проводником подключается к одной из клемм выключателя. Второй проводник ведет от светодиода к дополнительной клемме, к которой подсоединена нейтральная жила.

Если подключить проходной выключатель таким способом, то при включенном освещении цепь питания светодиода будет разомкнута (он не будет светиться). Если выключить освещение, питание пойдет только на светодиод – конденсатор лампы заряжаться не будет.

Правила установки выключателей

Поскольку правила монтажа одинаковы для всех электроустановочных изделий, прокладка кабеля и подготовка установочных коробок для выключателей такие же, как и для розеток. При выборе места на стене для выключателя следует помнить о требованиях электробезопасности в ванной комнате и не размещать их рядом с раковиной или душем. В остальных помещениях лучше устанавливать выключатели в наиболее удобных местах около дверей.

Замена выключателя

Чтобы заменить выключатель, установленный скрытым способом, аккуратно снимите старый выключатель и убедитесь, что новое изделие подходит по размерам к монтажной коробке в стене. Возможно, придется заменить коробку. Снимите клавишу с нового выключателя – для этого в большинстве изделий предусмотрен специальный паз. Подключите жилы в таком же порядке, как они были подключены к старому выключателю. Для облегчения работы можно обозначить их при демонтаже.

Замена накладного выключателя на встраиваемый (скрытого типа установки) потребует дополнительных усилий. В этом случае необходимо снять старое устройство и, определив размеры, сделать углубление в стене для подходящей монтажной коробки. Заведите провода в коробку и установите ее в отверстии. После этого подключите выключатель и зафиксируйте его в коробке.

Выключатели с подсветкой и без подключаются одинаково, если источником освещения служат лампы накаливания.

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель!

Как подключить выключатель.

Подобные выключатели состоят конструктивно — из внутреннего механизма и изолирующей крышки, крепятся непосредственно, к поверхности стены с помощью плоской площадки — подрозетника.

Монтаж выключателей начинается с установки подрозетника (может быть как металлическим, так и из диэлектрического материала).

В зависимости от материала поверхности, подрозетник жестко крепится с помощью дюбель-гвоздей (в кирпич или бетон), шурупов (в пластик или дерево) винтов или саморезов (в металл). Отверстия сверлятся заранее, либо с помощью перфоратора (бетон, кирпич), либо дрели (металл). Далее к подрoзетнику крепится механизм выключателя, через специальные отверстия в изолирующем основании. К клеммам подключаются заранее подготовленные концы проводов.

В месте ввода проводов, у изолирующей крышки аккуратно подрезается или подламывается окошечко — это место заранее перфорировано производителем. Изолирующая ( а так-же играющая декоративную роль) крышка устанавливается на место, и фиксируется, как правило с помощью винтов или защелок. В последний момент одеваются клавиша (клавиши). Вся работа проводится со

снятием напряжения.

Монтаж таких выключателей производится в специальных подрозетниках, напоминающих по форме неглубокий стакан.

В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.
Более подробно об этом процессе, в разделе — «Скрытая проводка под штукатуркой.»
Если стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего — подрозетник устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов. В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей на основе гипса. В любом случае, подрозетники должны быть установлены очень ровно, по возможности, за подлицо с поверхностью стены.

Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда , достаточно глубокая для того чтобы спрятать питающий провод — штроба. Затем в штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник, была не короче 10см. После чего подготовленные концы подключаются к клеммам выключателя, а последняя крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон — только шурупы!), либо используются металлические распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников — единственный вариант).

Вариант с подрозетником старого типа

С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки жестко фиксируют механизм выключателя. Обязательное условие надежного крепления — передние упоры выключателя, обязательно должны быть шире краев подразетника.
Сверху одевается крышка, крепятся клавиша (клавиши) — монтаж окончен.

На главную страницу

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

электрический — Однополюсный выключатель с 3 проводами

спросил 1 год, 7 месяцев назад

Изменено 1 год, 7 месяцев назад

Просмотрено 3к раз

У меня есть металлическая распределительная коробка на кухне моего дома 1968 года. Этот jbox содержит 2 переключателя света, которые я хочу заменить.

Один 3-позиционный переключатель для верхнего освещения/вентилятора, который также можно включать/выключать с помощью другого переключателя. У него был один общий провод желтого цвета и два синих провода. Я просто подключил новый переключатель точно так же, как старый, и он работает правильно.

Однако я думал, что секундомер будет однополюсным, потому что он включает только внешний свет. Я купил один полюс, который имеет 2 клеммы. К сожалению, когда я вытащил однополюсный переключатель, у него было 3 провода. 1 желтый, который, как мне кажется, является общим проводом, находится в зажиме сзади и 2 красных провода. Один из красных проводов находится в зажиме, а другой на клемме.

Нужен ли мне другой выключатель, потому что я не знаю, как подключить 3 провода к выключателю, имеющему только 2 клеммы, без вставных контактов. Я искренне ценю любые советы, которые вы можете мне дать.

• электрика
• проводка
• выключатель

6

Два красных соединены внутри переключателя. Обычно это делается для последовательного подключения горячего питания к другому устройству, но это может быть и отдельная подача на несколько источников света.

Самый универсальный ответ — взять кусок цельного провода +/-4 дюйма (не белого, зеленого или серого) для подключения к новому выключателю, а затем соединить этот провод и два красных вместе с помощью разъема провода подходящего размера.

В качестве альтернативы, если у вас есть выключатель с клеммными пластинами (как эта розетка)
, вы можете проложить по одному проводу с каждой стороны винта под зажимом (эти провода слишком сильно зачищены). 11

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как подключить выключатель вверху и внизу лестницы | Главная Путеводители

Финн МакКухил

Потенциально одной из самых запутанных задач по подключению домовладельцев является подключение трехпозиционных выключателей света. Они обычно используются для лестничных клеток и длинных коридоров, где добраться до единственного выключателя, расположенного на одном конце любого места в темноте, неудобно или опасно. Специальные 3-позиционные выключатели и дополнительный проводник в проводке между ними позволяют включать и выключать свет сверху или снизу лестничной клетки. Повышенное удобство и безопасность, которые они обеспечивают, стоят дополнительного времени и материалов, необходимых для их правильной установки.

1. Протяните отрезок двухжильного провода от электрической сервисной панели к ближайшему из двух мест выключателя. Протяните провод через отверстие в задней части монтажной коробки коммутатора. Оставьте не менее 6 дюймов провода, свисающего с передней части коробки.

2. Протяните один конец трехжильного провода через одно из отверстий для доступа в первой монтажной коробке. Оставьте не менее 6 дюймов провода открытым на передней стороне коробки.

3. Зачистите 1/2 дюйма изоляционной оболочки с каждого проводника на обоих проводах.

4. Соедините два белых проводника с помощью проволочного соединителя. Соедините оголенные концы проводов вместе и прочно скрутите разъем провода на место.

5. С помощью острогубцев сделайте крючок на зачищенном конце каждого черного и красного проводов.

6. Ослабьте все клеммные соединения на переключателе с помощью отвертки.

7. Подсоедините черный провод провода, идущий от сервисной панели, к черной клемме на переключателе и затяните крепежный винт, чтобы зафиксировать его на месте. Черный проводник на этом проводе также называют «горячим» проводом. Это тот, который соединяется с автоматическим выключателем внутри сервисной панели, где возникает ток.

8. Подсоедините красный и черный проводники провода, ведущего ко второму выключателю, к оставшимся латунным или серебристым клеммам. Размещение этих проводов не имеет значения, если к каждой клемме подключен один провод. Только размещение «горячего» провода, черного проводника, подающего питание от сервисного щитка, имеет решающее значение при установке 3-позиционных выключателей. Подключите его к более темной клемме, называемой общей клеммой и обычно помеченной как «COM», на первом переключателе.

9. Скрутите вместе оголенные провода заземления. Оставьте один провод длиннее другого, чтобы образовался крючок, который можно прикрепить к клемме заземления переключателя.

10. Протяните 3-жильный провод ко второй монтажной коробке выключателя. Вставьте провод через одно из отверстий сзади или сбоку коробки, протяните конец через переднюю часть коробки и обрежьте провод, оставив открытым 6-дюймовый конец.

11. Подсоедините 2-жильный провод к светильнику, затем протяните его обратно ко второй распределительной коробке.

12. Вставьте провод через отверстие сзади или сбоку коробки и протяните его спереди.

13. Повторите шаги с 3 по 9, чтобы подключить коммутатор. На втором переключателе подключите черный провод от двухжильного провода к черной клемме переключателя.

Ссылки

• Электрика онлайн: Подключение 3-позиционного переключателя
• YouTube: Ask the Builder — 3-позиционный переключатель

Советы

• Термины 14/2, 14/3, 12/2 и 12/3 относятся к сечению и количеству проводников, содержащихся в проводке. Провод 14/2 — это провод 14-го калибра с двумя жилами (черный и белый) и оголенным проводом заземления. Провод 14/3 — это провод 14-го калибра с тремя жилами (красный, черный и белый) с неизолированным проводом заземления.
• Прежде чем приступать к установке или ремонту электропроводки, проконсультируйтесь с местным органом по обеспечению соблюдения норм и правил, чтобы узнать о конкретных требованиях.
