Как рассчитать необходимое сечение кабеля. Какие факторы влияют на выбор сечения проводов. Как использовать таблицы соответствия сечения току и мощности. Почему важно правильно подобрать сечение для безопасности электропроводки.
Почему важно правильно подобрать сечение кабеля
Правильный выбор сечения кабеля или провода является одним из ключевых факторов безопасности и надежности любой электропроводки. Недостаточное сечение может привести к следующим проблемам:
- Перегрев проводов и возможное возгорание изоляции
- Падение напряжения в сети и некорректная работа электроприборов
- Преждевременный износ проводки
- Повышенные потери электроэнергии
Поэтому к расчету и выбору сечения кабелей нужно подходить ответственно, учитывая все влияющие факторы. Рассмотрим основные моменты, на которые следует обратить внимание.
Основные параметры для расчета сечения кабеля
При определении необходимого сечения проводов учитываются следующие ключевые параметры:
- Мощность нагрузки
- Сила тока
- Длина кабельной линии
- Материал жил (медь или алюминий)
- Способ прокладки кабеля
- Температура окружающей среды
Рассмотрим, как каждый из этих факторов влияет на выбор сечения.
Как рассчитать мощность нагрузки
Мощность является исходной величиной для определения необходимого сечения кабеля. Для ее расчета нужно:
- Составить список всех электроприборов, которые будут подключены к линии
- Выписать мощность каждого прибора (обычно указана на этикетке или в паспорте)
- Сложить мощности всех приборов
- Умножить полученную сумму на коэффициент одновременности (обычно 0.7-0.8)
Например, если суммарная мощность приборов 5 кВт, то расчетная мощность составит:
5 кВт * 0.8 = 4 кВт
Эта величина и будет использоваться для дальнейших расчетов.
Как определить силу тока в цепи
Сила тока прямо связана с мощностью нагрузки и напряжением в сети. Для однофазной сети 220В формула расчета тока выглядит так:I = P / U
где I — сила тока (А), P — мощность (Вт), U — напряжение (В)
Для нашего примера с мощностью 4 кВт:
I = 4000 / 220 = 18.2 А
Эта величина тока и будет определяющей при выборе сечения кабеля по таблицам.
Влияние длины кабельной линии
Длина кабеля влияет на падение напряжения в сети. Чем длиннее линия, тем больше потери. Поэтому для протяженных линий может потребоваться увеличение сечения проводов.
Допустимое падение напряжения составляет:
- До 4% для осветительных сетей
- До 6% для силовых сетей
При превышении этих значений нужно выбирать кабель большего сечения.
Выбор материала токопроводящих жил
Для бытовой проводки наиболее часто применяются два типа проводников:
- Алюминиевые — дешевле, но требуют большего сечения и менее надежны в эксплуатации
В современных домах рекомендуется использовать только медные провода, так как они более безопасны и долговечны.
Способ прокладки кабеля
От метода монтажа зависят условия охлаждения проводов. Различают следующие основные способы:
- Открытая прокладка — лучшие условия охлаждения
- В трубах или коробах — ухудшенное охлаждение
- Скрытая прокладка в стенах — наихудшие условия теплоотвода
Чем хуже условия охлаждения, тем большее сечение кабеля потребуется для той же нагрузки.
Учет температуры окружающей среды
Стандартные таблицы токовых нагрузок обычно рассчитаны на температуру 25-30°С. При более высоких температурах допустимый ток снижается, что может потребовать увеличения сечения кабеля.
Для учета температуры используются поправочные коэффициенты:
- До 25°С — 1.0
- 25-30°С — 0.94
- 30-35°С — 0.88
- 35-40°С — 0.82
Расчетный ток умножается на соответствующий коэффициент.
Использование таблиц для выбора сечения кабеля
После определения всех необходимых параметров можно воспользоваться стандартными таблицами соответствия сечения кабеля допустимому току нагрузки. Пример такой таблицы:
| Сечение, мм2 | Ток для медных проводов, А | Ток для алюминиевых проводов, А |
|---|---|---|
| 1.5 | 19 | — |
| 2.5 | 27 | 20 |
| 4 | 38 | 28 |
| 6 | 46 | 36 |
Для нашего примера с током 18.2 А подойдет медный кабель сечением 2.5 мм2.
Практические рекомендации по выбору сечения
При подборе сечения кабеля рекомендуется придерживаться следующих правил:
- Всегда выбирать сечение с запасом 15-20% по току
- Для бытовой проводки использовать медные провода
- Минимальное сечение для розеточных групп — 2.5 мм2
- Для мощных потребителей (электроплита, бойлер) — от 4 мм2
- Сечение заземляющего провода должно быть не менее фазного
Соблюдение этих рекомендаций позволит обеспечить надежность и безопасность электропроводки на долгие годы.
Частые ошибки при выборе сечения кабеля
При расчете сечения проводов нередко допускаются следующие ошибки:
- Неправильная оценка мощности нагрузки
- Игнорирование коэффициента одновременности
- Неучет длины кабельной линии
- Выбор минимально допустимого сечения без запаса
- Использование алюминиевых проводов в бытовой проводке
Все эти факторы могут привести к выбору недостаточного сечения и проблемам в эксплуатации.
Заключение
Правильный подбор сечения кабеля — важнейший этап проектирования электропроводки. От него напрямую зависит безопасность и надежность всей системы электроснабжения. Учет всех влияющих факторов и использование проверенных методик расчета позволит избежать ошибок и обеспечить длительную безаварийную работу электросети.
Таблица соответствия сечения кабеля току и мощности
Содержание
- Правила расчетов площади сечения
- Сечение провода по току и мощности
- Формулы для расчета сечения кабеля
- Расчет сечения кабеля по мощности: таблица с важными характеристиками
- Расчет по нагрузке
- Расчет по длине
- Использование таблицы сечения проводов по мощности
- Формула расчетов мощности по току и напряжению
- Какие есть примеры?
- Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)
- Считаем: 20 х 0,8 = 16 (кВт)
- Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
- Похожие записи:
Большое значение в электротехнике имеет такая величина, как поперечное сечение провода и нагрузка. Без этого параметра невозможно проведение каких-либо расчетов, особенно, связанных с прокладкой кабельных линий. Ускорить необходимые вычисления помогает таблица зависимости мощности от сечения провода, применяемая при проектировании электротехнического оборудования. Правильные расчеты обеспечивают нормальную работу приборов и установок, способствуют надежной и долговременной эксплуатации проводов и кабелей.
Правила расчетов площади сечения
На практике расчеты сечения любого провода не представляют какой-либо сложности. Достаточно всего лишь вычислить сечение кабеля по диаметру с помощью штангенциркуля, а затем полученное значение использовать в формуле: S = π (D/2)2, в которой S является площадью сечения, число π составляет 3,14, а D представляет собой измеренный диаметр жилы.
В настоящее время используются преимущественно медные провода. По сравнению с алюминиевыми, они более удобны в монтаже, долговечны, имеют значительно меньшую толщину, при одинаковой силе тока. Однако, при увеличении площади сечения стоимость медных проводов начинает возрастать, и все преимущества постепенно теряются. Поэтому при значении силы тока более 50-ти ампер практикуется применение кабелей с алюминиевыми жилами. Для измерения сечения проводов используются квадратные миллиметры.
Наиболее распространенными показателями, применяемыми на практике, являются площади 0,75; 1,5; 2,5; 4,0 мм2.
Таблица сечения кабеля по диаметру жилы
Основным принципом расчетов служит достаточность площади сечения, для нормального протекания через него электрического тока. То есть, допустимый ток не должен нагревать проводник до температуры свыше 60 градусов. Падение напряжения не должно превышать допустимого значения. Этот принцип особенно актуален для ЛЭП большой протяженности и высокой силы тока. Обеспечение механической прочности и надежности провода осуществляется за счет оптимальной толщины провода и защитной изоляции.
Сечение провода по току и мощности
Прежде чем рассматривать соотношение сечения и мощности, следует остановиться на показателе, известном, как максимальная рабочая температура. Данный параметр обязательно учитывается при выборе толщины кабеля. Если этот показатель превышает свое допустимое значение, то из-за сильного нагрева металл жилы и изоляция расплавятся и разрушатся.
Таким образом, происходит ограничение рабочего тока для конкретного провода его максимальной рабочей температурой. Важным фактором является время, в течение которого кабель сможет функционировать в подобных условиях.
Основное влияние на устойчивую и долговечную работу провода оказывает потребляемая мощность и сила тока. Для быстроты и удобства расчетов были разработаны специальные таблицы, позволяющие подобрать необходимое сечение в соответствии с предполагаемыми условиями эксплуатации. Например, при мощности 5 кВт и силе тока в 27,3 А, площадь сечения проводника составит 4.0 мм2. Точно так же подбирается сечение кабелей и проводов при наличии других показателей.
Необходимо учитывать и влияние окружающей среды. При температуре воздуха, на 20 градусов превышающей нормативную, рекомендуется выбор большего сечения, следующего по порядку. То же самое касается наличия нескольких кабелей, содержащихся в одном жгуте или значения рабочего тока, приближающегося к максимальному.
В конечном итоге, таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры на случай возможного увеличения нагрузки в перспективе, а также при наличии больших пусковых токов и существенных перепадов температур.
Формулы для расчета сечения кабеля
Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.
Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети
Расчет сечения кабеля по мощности: таблица с важными характеристикамиОптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается.
Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.
Такая таблица поможет подобрать оптимальные параметры
Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.
Расчет по нагрузкеДаже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.
Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.
Так проводится расчет с учетом нагрузки
В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).
Особенности потребления тока
Расчет по длинеПолезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.
Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам.
Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.
По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.
Применение таблицы помогает узнать значение сечения кабеля по длине
Использование таблицы сечения проводов по мощностиНа практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.
Узнать точный показатель можно, используя различные параметры
Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:
- рассчитать показатель силы тока;
- округлить до наибольшего показателя, используя таблицу;
- подобрать ближайший стандартный параметр.
Статья по теме:
Формула расчетов мощности по току и напряжениюКак повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.
Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.
Стандартные формулы для определения силы тока
Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь.
Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.Варианты кабеля для разных назначений
Какие есть примеры?Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.
Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А.
После округления остается 11 А.
Схемы прокладки кабелей
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Схема трехжильной проводки
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.
У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении.
Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.
Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2.
Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.
Варианты соединения проводов
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)Привет. Тема сегодняшней статьи «Сечение кабеля по мощности«. Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.
Для чего вообще нужно правильно подобрать сечение кабеля ?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током.
Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

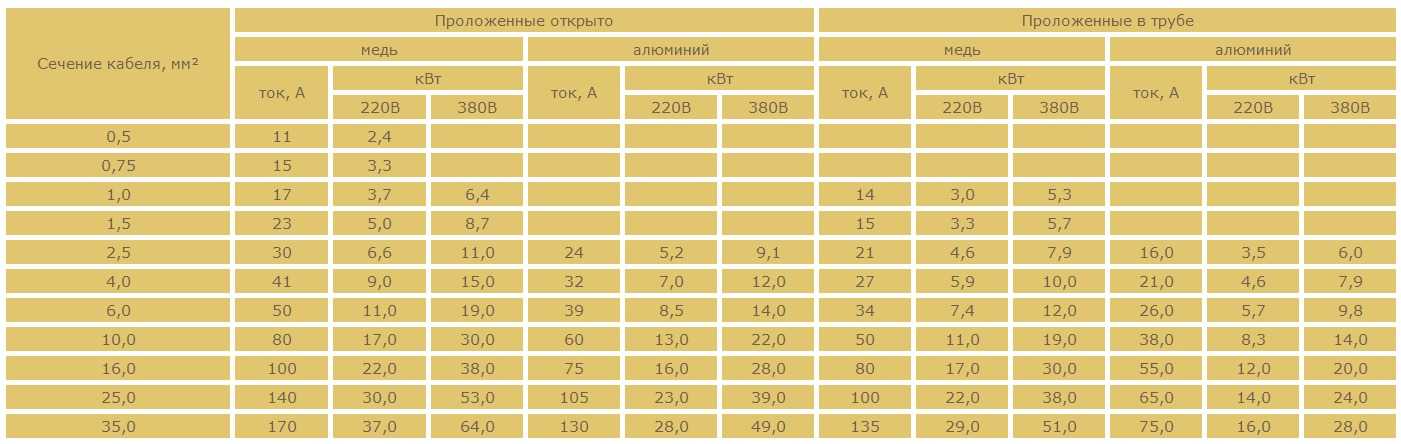

Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования.
Сделали? Хорошо.
Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.
Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:
Считаем:
20 х 0,8 = 16 (кВт)Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:
Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.
Похожие записи:
- Когда День энергетика в России в 2012 году он был особенным.
- Если планируете учиться на электрика, рекомендую почитать где учиться и как получить диплом электрика
- Электротехнический персонал, группы
- Профессия электрик, перспективы
Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном
На этом у меня все, теперь вы знаете как подобрать сечение кабеля по мощности . Смело делитесь с друзьями в социальных сетях.
Ampacity: выбор кабеля в жару
Исходное содержание Автор: Сэм Фридман, директор по техническим услугам, Carol® Brand Cord Products, General Cable
Благодаря самоотверженности и изобретательности кабельных инженеров по всему миру, есть кабели, доступные для почти бесконечного числа применений.
Сварочный кабель, удлинители, кабель для сценического освещения, провод для ландшафтного освещения, кабель для тепловоза, шнур для крупных электроприборов — вы называете потребность в передаче энергии, а я назову соответствующий продукт.
Если ваш проект сталкивается с экстремальными условиями окружающей среды, требует значительной гибкости или просто требует неизменной надежности и долговечности, важно, чтобы ваш поиск оптимального кабеля начинался с определения его оптимальной пропускной способности.
Сила тока — это максимальный ток, который изолированный проводник может безопасно пропускать без превышения ограничений по температуре изоляции и оболочки, или, проще говоря, это пропускная способность кабеля по электрическому току.
Большинство силовых кабелей имеют размер в соответствии с их допустимой нагрузкой, и этот факт подчеркивает важность того, чтобы при выборе портативного силового кабеля в первую очередь учитывать потребности в силе тока.
Таким образом, вы избежите серьезных угроз безопасности, повреждения оборудования и простоев производства, вызванных перегрузкой по току, т. е. слишком большим током, протекающим через проводник, что представляет серьезную угрозу для кабеля с недостаточным усилением.
Чрезмерный ток может привести к перегреву, повреждению изоляции и пожару или поражению электрическим током, что, в свою очередь, может повредить оборудование из-за накопления тепла и привести к повреждению кабеля, что приведет к снижению производительности.
Поэтому очень важно начинать каждый проект с правильного кабеля, а затем проверять и выполнять каждую установку квалифицированным электриком.
Существует несколько систем кодов и стандартов, которые могут помочь определить правильную силу тока для ваших потребностей в силовом кабеле. Эти нормы, разработанные для предоставления указаний как обученным специалистам, так и конечным пользователям, закладывают основу для проектирования и проверки электрических установок.
Во-первых, существует Национальный электротехнический кодекс (NEC или NFPA 70), в котором перечислены требования к безопасным электроустановкам и который представляет собой основной документ для руководства в Соединенных Штатах.
Существуют также правила, установленные Ассоциацией инженеров по изолированным кабелям (ICEA) и Институтом инженеров по электротехнике и электронике (IEEE), которые касаются стандартов допустимой нагрузки для силовых кабелей.
Поскольку существует множество различных специальностей в области электротехники, обязательно выберите профессионала, который имеет опыт работы с вашим конкретным приложением и его конкретными кодовыми требованиями.
Таблица значений силы тока
Таблица преобразования силы тока
Дополнительная техническая информация
Для целей этого обсуждения давайте сосредоточимся на стандартах, установленных Национальным электротехническим кодексом. Удивительно, как много разделов NEC имеют дело с проводами, в зависимости от конкретного приложения пользователя.
Для безопасности проекта важно изучить ту часть кода, которая концентрируется на предполагаемой среде и использовании.
Как я упоминал ранее, температура играет важную роль в определении допустимой нагрузки кабеля. В целях оценки конструкции температура окружающей среды устанавливается равной максимально ожидаемой температуре окружающей среды.
В NEC значения в таблицах токовой нагрузки основаны на температуре окружающей среды 30°C.
Для определения токов при температурах окружающей среды, отличных от 30°C, код включает поправочные коэффициенты для этих других температур в таблицах токов в Статье 310. , установленную температуру окружающего воздуха и температурный режим соединений изоляции и оболочки.
Повышение допустимой температуры компаундов и/или увеличение размера проводника увеличивает допустимую нагрузку кабеля. И наоборот, повышение температуры окружающей среды снижает мощность.
Однако количество токонесущих проводников в кабеле также влияет на допустимую нагрузку. Когда группа кабелей сгруппирована близко друг к другу, NEC требует снижения допустимой нагрузки для каждого отдельного кабеля.
Это связано с тем, что плотно собранные кабели могут создавать значительное накопление тепла, которое может превысить номинальную температуру используемых компаундов. Этот эффект сгущения также препятствует рассеиванию тепла, что еще больше увеличивает риск повреждения кабеля, связанного с перегревом.
См. таблицу NEC 310.15(B)(2)(a) для получения подробной информации о снижении допустимой нагрузки в зависимости от количества кабелей, используемых в кабеле, кабелепроводе или кабелепроводе.
Важно помнить, что нагрев разрушает большинство обычных изоляционных материалов, и этот распад напрямую влияет на допустимую нагрузку кабеля — еще одна причина учитывать допустимую токовую нагрузку при выборе кабеля.
Тем самым вы подтверждаете, что изоляционный материал и оболочка проводника могут выдерживать тепловую нагрузку, вызванную протеканием электрического тока, и исключают возможность воздействия на кабели более высоких температур, чем те, на которые они рассчитаны.
NEC также позволяет вычислять токи. Однако это следует делать только под техническим надзором и при известных параметрах кабеля и установки. Статья 310.15(C) обеспечивает метод для выполнения этого расчета.
Существуют определенные кабельные приложения, для которых NEC не устанавливает рекомендации по допустимой нагрузке, включая кабели для горнодобывающей промышленности и инженерные сети.
Например, большинство номинальных токов кабеля для горнодобывающей промышленности взяты из стандартных таблиц ICEA, в которых предполагается, что температура окружающей среды составляет 40°C вместо 30°C.
Из-за многочисленных специализированных применений номинальные нагрузки для большинства кабелей для производства электроэнергии и передачи/распределения энергии определяются в зависимости от их использования, например, для кабелей, проложенных в земле, подвесных кабелей (например, для линий электропередачи) и кабельных вводов. Эти конкретные установки также требуют специальных инженерных расчетов, учитывающих такие факторы, как температура, скорость ветра и воздействие солнечного света.
Понятно, что такие узкоспециализированные установки требуют не только уникальных указаний по току, но также технического надзора и опытных суждений квалифицированного специалиста-электрика.
Итак, в следующий раз, когда вы будете искать кабельное решение на рынке, начните поиск с определения требований к пропускной способности проекта.
Таким образом, вы можете избежать опасного накопления тепла, предотвратить повреждение оборудования и обеспечить долгосрочную безопасность выбранного кабеля. Но не волнуйтесь, вам не нужно идти в одиночку!
Коды и стандарты, установленные для вашего конкретного применения, могут стать неоценимым руководством при поиске продукта и его окончательной установке.
Если ваш проект подпадает под одну из специализированных установок, описанных в разделе уникального кода, подумайте о том, чтобы установка кабеля выполнялась под техническим надзором.
Проще говоря, безопасность зависит от выбора правильного кабеля. Обращая внимание на допустимую токовую нагрузку выбранного кабеля, вы поможете максимально увеличить срок службы кабеля и поспособствуете благополучию всех, кто вступает в контакт — прямо или косвенно — с вашей установкой. Теперь это горячая идея!
Калибровка электрического провода для кабеля подземной цепи
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 25.09.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Сара Скотт
Факт проверен Сара Скотт
Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Подземный провод для жилой цепи обычно устанавливается с подземным фидерным кабелем (UF), который рассчитан на использование вне помещений и прямое захоронение.
Падение напряжения
Все проводники электричества, в том числе и провода, оказывают некоторое сопротивление потоку электричества.
Один эффект этого сопротивления, также называемый импеданс , потеря напряжения. Это известно как падение напряжения и представлено в процентах от общего напряжения, подаваемого на источник питания цепи. Если вы измеряете напряжение цепи на сервисной панели (коробке выключателя), вы должны получить показания около 120 вольт (для стандартной цепи). Если вы проведете еще одно измерение цепи на самом дальнем от панели устройстве и получите показание 114 вольт — разница в 6 вольт — в этой цепи падение напряжения составит 5 процентов (5 процентов от 120 = 6).
Чрезмерное падение напряжения означает, что двигатели, бытовая техника и другие устройства не работают так быстро и эффективно, как они должны, даже с выделенными электрическими цепями. Это может привести к снижению производительности, ненужному износу и даже преждевременному выходу из строя электрооборудования. Падение напряжения также является пустой тратой электроэнергии, потому что энергия теряется в виде тепла, а не доступна для использования схемными устройствами.
Причины падения напряжения
Поскольку падение напряжения вызвано сопротивлением проводников, чем больше у вас проводников, тем больше падение напряжения. Когда речь идет о подземном проводе, чем длиннее провод, тем больше падение напряжения. Еще одним фактором является размер провода: провода меньшего диаметра имеют большее сопротивление, чем провода большего диаметра. Медная проволока имеет более низкое сопротивление, чем алюминиевая, но велика вероятность, что вы в любом случае будете использовать медь. В наши дни единственный алюминий, используемый в большинстве новых жилых проектов, используется в служебных кабелях от коммунального предприятия, хотя вы можете увидеть алюминий в таблицах падения напряжения.
Как нагрузка влияет на падение напряжения
Падение напряжения увеличивается по мере увеличения нагрузки на цепь, а перегрузка цепи способствует чрезмерному падению напряжения. Другими словами, если вы подключите слишком много нагрузок к одной цепи и превысите стандартную 80-процентную безопасную мощность (1440 Вт для 15-амперных цепей; 1920 Вт для 20-амперных цепей), вы добавите ненужное падение напряжения.
Решение простое: держите общую нагрузку на цепи на уровне 80 или менее процентов от общей емкости. Это условие предполагается во многих расчетах и таблицах падения напряжения.
Размер проводников
Национальный электротехнический кодекс (NEC) рекомендует максимальное падение напряжения на 3 процента для отдельных бытовых цепей (известных как ответвления цепей) . Это хорошая цель, к которой следует стремиться при определении размеров проводников для подземного кабеля. Ниже приведены максимальные длины кабеля, которые вы можете использовать, сохраняя при этом падение напряжения на 3 процента для данного размера провода (AWG) и напряжения в цепи. Например, для 120-вольтовой цепи вы можете проложить до 50 футов кабеля 14 AWG без падения напряжения более чем на 3 процента.
Для цепей 120 В:
| 14 AWG | 50 футов |
| 12 AWG | 60 футов |
| 10 AWG | 64 фута |
| 8 AWG | 76 футов |
| 6 AWG | 94 фута |
Для цепей 240 В:
| 14 AWG | 100 футов |
| 12 AWG | 120 футов |
| 10 AWG | 128 футов |
| 8 AWG | 152 фута |
| 6 AWG | 188 футов |
Источники статьи
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях.
