Как использовать резисторы в гитаре для улучшения звука. Какие есть схемы подключения резисторов в гитаре. Какие резисторы лучше использовать в гитарной электронике. Как резисторы влияют на тон гитары.
Основные способы применения резисторов в гитаре
Резисторы играют важную роль в формировании звука электрогитары, хотя их влияние не всегда очевидно. Рассмотрим основные варианты использования резисторов в гитарной электронике:
- Частичное разделение хамбакера
- Корректировка сопротивления для разных типов звукоснимателей
- Изменение номинала потенциометров
- Формирование частотной характеристики
- Ограничение тока через светодиоды
Правильное применение резисторов позволяет существенно расширить звуковые возможности инструмента. Давайте подробнее рассмотрим каждый из этих способов.
Частичное разделение хамбакера с помощью резистора
Одним из популярных применений резистора в гитаре является схема частичного разделения хамбакера. Это позволяет получить более яркий и открытый звук, похожий на сингл, но без полной потери мощности хамбакера.
Как работает частичное разделение
При обычном разделении хамбакера одна из катушек полностью отключается, что приводит к значительному падению выходного уровня. Резистор позволяет оставить часть сигнала с отключаемой катушки, сохраняя больше мощности.
Схема подключения резистора для частичного разделения
Резистор подключается между выводом одной из катушек хамбакера и землей. Типичные номиналы — от 2,2 кОм до 4,7 кОм. Чем меньше сопротивление, тем ближе звук к обычному синглу.
Корректировка сопротивления для разных звукоснимателей
В гитарах часто используются звукосниматели разных типов, например хамбакер в бридже и сингл в неке. Они требуют разного сопротивления нагрузки для оптимального звучания.
Зачем нужна корректировка
Хамбакеры лучше работают с потенциометрами 500 кОм, а синглы — с 250 кОм. Использование одного потенциометра на 500 кОм делает звук сингла слишком ярким. Резистор позволяет скорректировать сопротивление для каждого звукоснимателя.
Схема подключения корректирующего резистора
Резистор 470-500 кОм подключается параллельно потенциометру громкости. Это снижает эффективное сопротивление для сингла до оптимальных 250 кОм, не влияя на хамбакер.
Изменение номинала потенциометров с помощью резисторов
Иногда требуется изменить номинал имеющегося потенциометра без его замены. Это можно сделать, подключив параллельно резистор.
Когда это нужно
Например, если у вас есть только потенциометр на 500 кОм, а нужен на 250 кОм. Или если звук слишком яркий на потенциометре 500 кОм и его нужно немного «затемнить».
Как рассчитать номинал резистора
Используется формула параллельного соединения резисторов:
1/R = 1/R1 + 1/R2
Например, чтобы получить 250 кОм из 500 кОм, нужно параллельно подключить резистор 500 кОм.
Формирование частотной характеристики с помощью резисторов
Резисторы в сочетании с конденсаторами позволяют создавать простые фильтры для коррекции АЧХ звукоснимателей.
Типы фильтров на резисторах
Наиболее распространены:
- Фильтр верхних частот (ВЧ)
- Фильтр нижних частот (НЧ)
- Полосовой фильтр
Примеры схем фильтров
Простой ВЧ фильтр — это последовательное соединение резистора и конденсатора. НЧ фильтр — параллельное. Номиналы подбираются исходя из нужной частоты среза.
Ограничение тока через светодиоды
В некоторых гитарах используются светодиодные индикаторы. Для них обязательно нужен токоограничивающий резистор.
Расчет сопротивления для светодиода
Сопротивление рассчитывается по формуле:
R = (U — Uсд) / I
Где U — напряжение питания, Uсд — падение напряжения на светодиоде, I — рабочий ток светодиода.
Типовые номиналы
Для большинства светодиодов в гитарах подходят резисторы 1-2 кОм при питании 9В.
Выбор типа резисторов для гитарной электроники
В гитарах чаще всего используются металлопленочные или углеродные резисторы. Рассмотрим их особенности:
Металлопленочные резисторы
Преимущества:
- Низкий уровень шума
- Высокая стабильность
- Малый температурный коэффициент
Недостатки:
- Более высокая цена
Углеродные резисторы
Преимущества:
- Низкая цена
- Хорошая перегрузочная способность
Недостатки:
- Более высокий уровень шума
- Меньшая стабильность
Для большинства применений в гитарах подойдут резисторы мощностью 0,25 Вт с допуском 5-10%.
Как подбирать резисторы?
Минимальный набор параметров, который следует знать при выборе резистора — это номинальное сопротивление, допусимая мощность рассеивания, максимально допустимое напряжение. Но есть еще и расширенный набор характеристик, которые можно учитывать.
Для нас, радиогубителей, это излишняя информация. Но плох тот радиогубитель, который не хочет стать генералом хочет знать мало.
Расширенный список факторов, котоыре следует учитывать при выборе резистора:
- Номинальное и предельно допустимые значения сопротивлений
- Допустимая мощность рассеивания
- Максимально допустимое напряжение
- Допуски и точность
- Температурный коэффициент
- Коэффициент напряжения
- Шум
- Габариты
- Паразитные ёмкость и индуктивность
- Дрейф
- Частотные характеристики
- Стоимость
- Максимальная температура работы
Номинальное значение сопротивления и допуск
Не бывает резисторов со 100% точным значение сопротивления.
Это миф. На 0.5% да отличается. Не дошла пока что технолоия до такого уровня. Поэтому подбирая резисторы для своего устройства следует знать, что значение их номинала может отличаться от заявленного маркировкой на от 0.5% до 10%. Поэтому при покупке следует внимательно читать какой у этих резисторов допуск на точность. Есть ещё одна особенность, связання с точностью номинала резистора. Чем меньше допуск (т.е выше точность номинала), тем уже рабочий диапазон температур. Практически все электронные компоненты зависят от температуры. И с её изменением меняется их номинал. Но об этом чуть позже.
Я общеал рассказать как можно увеличить точность резистора. Это очень легко. К примеру, у нас есть резистор с номинало по маркировке в 30кОм с допуском 20%. Измеряем, а на деле он оказался 24кОм. Что делать? Значит надо последовательно с этим резистором включить второй на 6 кОм. Выбираем наиболее близкий по значению к 6 кОм: 4.7 +- 20%
Хорошо, но почему я сказал, что допуск уменьшится? Давай посчитаем.
- Rmax = 24 + 4.7*1.2 = 29.64
- Rmin = 24 + 4.7*.8 = 27.75
Если начальный разброс был от 24 до 36 кОм, то теперь он от 27.75 до 29.64. Это мы рассмотрели случай, когда исходное сопротивление было меньше требуемого. В случае, если оно больше (к примеру, 36 кОм) резисторы следует ставить параллельно.
Допустимая мощность рассеивания
Как я уже писал ранее, если по резистору протекает электрический ток, то он нагревается. Чем больше ток, тем «мощней» надо брать резистор. Маломощный резистор при протекании большого ток просто сгорит. Полыхнет синим пламенем, попрощается и умрёт. Резисторы выпускаются расчитанные на: 1/6Вт, 1/4Вт, 1/2Вт, 1Вт, 2Вт, 5Вт, 7Вт, 10Вт и т.д. Как мы помним из закона Ома: P=I2*R — помните и пользуйтесь этим законом, он спасает жизни!
Максимально допустимое напряжение
Если приложить слишком большое напряжение к резистору, то можно превысить его допустимую мощность. Получим чих-пых, синее пламя и дым.
Пример. Какое максимальное напряжение можно приложить к резистору мощностью 1/4 Вт? Пользуемся законом Ома: 1/4 = 2502/R = 250 кОм.
Температурный коэффициент
Температура влияет на все электронные детали. На какие-то больше, на какие-то меньше. Резисторы не исключение. Резисторы имеют специальный коэффициент ТКС. Он определяет как изменится сопротивление резистора с изменением температуры. Желательно подбирать резисторы со схожим значением ТКС. Но в радиогубительских конструкциях радиолюбители могут не заморачиваться. Пусть об этом греют голову профессионалы. Для них это дело чести, если финансирование позволяет, конечно 🙂
Шум в резисторах
При температуре выше абсолютного нуля в радиодеталях появляется случайное движение электронов. А движение электронов это ток. Такие случайны токи называются шумом. Их значение очень мало. Но чем выше частота или точность собираемого прибора, тем больше следует на них обращать внимание.
Шумы в резисторах зависят от сопротивления, частоты и температуры: Uшум = √ 4kTRπf — формулы бояться не следует.
Всё равно пользоваться не будете =) Так как обычно графики распределния шумов деталей пишутся в паспортах к ним (или в даташитах, как сейчас говорят). Так что можно посмотреть и оценить пригодность резистора к своему устройству.
Высокие частоты
ВЧ резисторы отличаются от обычных. Так как на высоких частотах сильней проявляются паразитные ёмкости и индуктивности резистора. Поэтому для ВЧ устройств следует брать соответствубщие резисторы. Если вы не хотите получить дым или просто неработающее устройство.
На этом простой ликбез заканчивается. Пользуйтесь и применяйте резисторы с умом!
/blog/kak-vyibrat-rezistor/ Резистор не так прост, как о нём многие думают. Я расскажу вам о параметрах резистора и как из двух с большим допуском получить резистор с меньшим допуском. 2016-03-26 2016-03-26
Тормозной резистор | INSTART
Данная политика конфиденциальности относится к сайту под доменным именем instart-info.ru.
Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.
Данные, собираемые при посещении сайта
Персональные данные
Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.
Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.
Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.
Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).
Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).
Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.
Не персональные данные
Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте. К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.
Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.
Предоставление данных третьим лицам
Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.
Данные пользователей в общем доступе
Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.
По требованию закона
Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.
Для оказания услуг, выполнения обязательств
Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем.
К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.
Сервисам сторонних организаций, установленным на сайте
На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.
Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.
Как мы защищаем вашу информацию
Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.
Ваше согласие с этими условиями
Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.
Отказ от ответственности
Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет. Мы не несем ответственности за действия других веб-сайтов.
Изменения в политике конфиденциальности
Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем.
Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.
Как с нами связаться
Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:
8 800 222 00 21
Как использовать резисторы в гитаре и классные трюки
Когда вы думаете о формировании тона, на ум может прийти несколько вещей. Мы все используем звукосниматели, конденсаторы (колпачки тона) и потенциометры в качестве формирователей тона. Тем не менее, использование резисторов в гитаре также может открыть новые звуковые возможности.
A Резистор – это устройство с измеримым сопротивлением. Проще говоря, резистор препятствует прохождению или «сопротивляется» электричеству. Один из способов думать о резисторе — это использовать «аналогию с трубой».
Представьте себе трубу, по которой свободно течет вода.
Затем представьте, что вода должна проходить через трубу гораздо меньшего диаметра, где поток «сопротивляется». Эта аналогия описывает работу резистора простыми словами: он создает более высокую точку сопротивления в потоке электричества.
Уверен, вы думаете: «Круто. Но как резистор влияет на мою гитару?» Мы рады, что вы спросили! Сегодня мы собираемся проиллюстрировать основных примеров того, как использовать резисторы в гитаре.
ЧАСТИЧНО РАЗДЕЛИТЕЛЬНЫЙ РЕЗИСТОР:
Одним из основных примеров резисторов в гитаре является наш Частичный Резистор. Резистор Partial Split Resistor придает маломощным хамбакерам более сильный звук сингла при разделении. Это распространенная проблема при разделении хамбакера — не все хамбакеры одинаковы.
Удаление одной катушки из хамбакера с меньшей выходной мощностью, такого как наш Pure P.A.F., оставляет у вас слабое звучание сингла. Использование резистора может иметь все значение.
Подробную статью о расщеплении спирали читайте в нашей статье здесь.
Использование резистора с частичным отводом — это простой способ объяснить резисторы в гитаре. Он заменяет все, что вы используете для подключения к земле. Вместо того, чтобы использовать провод в качестве заземления, используйте резистор. Использование одного из них даст вам более сильный звук с катушкой, когда вы подтянетесь. Ниже приведена иллюстрация, которая поможет вам подключить его.
Просто. Резистор «сопротивляется» потоку электричества, поэтому, когда вы подтянете его, вместо того, чтобы отправить 50% хамбакера на землю, он пошлет, скажем, только 33%. Это позволяет получить более сильный тон сингла при поднятии вверх.
ПОДДЕЛКА ВАШИХ ОДИНОЧНЫХ КАТУШЕК С РЕЗИСТОРАМИ:
Хорошо, «подделка» кажется немного мстительной. Однако, когда у вас есть Telecaster с хамбакером в грифе и синглом в бридже, может быть сложно заставить эти два звукоснимателя хорошо играть вместе (прочитайте нашу подробную статью на эту тему здесь).
Давайте подготовим сцену: у вас есть Telecaster с хамбакером в грифе и синглом в бридже. Хамбакеру для хорошего звучания требуется потенциометр 500К, а синглу лучше всего звучит потенциометр 250К. У вас есть только один объемный банк — как вы можете идти на компромисс? Поместите резистор от звукоснимателя моста горячим на землю.
КАК ЭТО ПОДКЛЮЧИТЬ: КАК ЭТО РАБОТАЕТ?Давайте объясним это с помощью простой формулы. При параллельном подключении двух резисторов одна сторона каждого резистора подключается к одному и тому же месту. Например, ваш Volume Pot — это резистор: 250K, 500K, это значения сопротивления.
Одна сторона горшка является «горячей» или «входной», а одна сторона горшка — «Земля». Если вы подключаете резистор от «горячего» датчика и одну ногу к «земле», вы подключаете этот резистор параллельно. См. ниже уравнение использования 2 резисторов, включенных параллельно:
Как видите, если вы подключите резистор на 500 кОм параллельно с потенциометром на 500 кОм, мостовой звукосниматель «увидит» потенциометр на 250 кОм.
Это отлично подходит для вашего Telecaster, так как у вас будет великолепно звучащий Neck Humbucker и идеально звучащий Bridge Single Coil.
Приведенная выше формула хорошо работает, когда вы используете только грифовый и бриджевый звукосниматели. Однако, когда вы попадаете в среднее положение, вы добавляете еще один резистор. Ваш грифовый звукосниматель (500К), бриджевый звукосниматель (500К) и параллельный резистор (~470К). Когда вы объедините гриф и бридж, используя этот трюк с резистором, в среднем положении появится 163K pot, что делает его темнее, чем обычно.
ТРАНСФОРМИРУЙТЕ ВАШИ потенциометры:
В нашем последнем примере вы можете использовать резистор в гитаре, чтобы изменить значение потенциометра. Это удобно, когда у вас на руках всего 500К банка, а вам нужен банк 250К. Если у вас есть резистор ~ 500K, вы можете это сделать! См. ниже схему подключения:
На изображении выше у вас есть резистор 470 кОм, подключенный параллельно с потенциометром громкости.
Сопротивление потенциометра составляет 500 К, а вашего резистора – 470 К с общим сопротивлением 9 Ом.0006 242К. Очень аккуратно!
Вы также можете использовать этот трюк, чтобы немного снизить качество ваших горшков. Допустим, у вас есть потенциометр 500К, и ваши датчики слишком яркие на них: вы можете добавить резистор 1Meg, как на изображении выше, и вы превратили потенциометр 500К в потенциометр 333К. Это укротит некоторые максимумы.
Спасибо, что прочитали. Есть много отличных статей, чтобы узнать, как работают резисторы и для чего их можно использовать. Существует множество способов добавить резистор в комплект вашей гитары. Как ты делаешь это?
Автор:
Тайлер Делсак (менеджер Fralin Pickups)
👋 Я Тайлер Делсак, менеджер Fralin Pickups. Наряду с управлением магазином и работой над этим веб-сайтом, я веду свой собственный веб-сайт, чтобы давать бесплатные уроки джазовой игры на гитаре.
Хотите больше таких сообщений?
#13 Лучшие наборы резисторов для электроники (Руководство по покупке 2023)
Как вы знаете, резистор — это основной компонент, который вам всегда понадобится для любого проекта электроники, который вы делаете.
Я не могу вспомнить ни один из моих проектов, в которых не требовался бы резистор. Поэтому я думаю, что неразумно, если вы слишком увлекаетесь электроникой и всегда покупаете резисторы в соответствии с потребностями каждого проекта, это просто не очень экономично.
Решение состоит в том, чтобы купить весь комплект резисторов с разными значениями резисторов и указать значения, которые требует ваш проект или схема, которую вы ремонтируете. Есть так много лучших комплектов резисторов, доступных на местном рынке или в Интернете. Просто выберите один комплект в соответствии с вашим бюджетом и требованиями.
Хотя резистор кажется простым устройством. Но поверьте мне, это не так просто. Есть несколько основных ключевых параметров, которые если вы случайно пропустите. У вас могут быть менее точные или иногда очень плохие результаты.
В этой статье я постараюсь дать вам все возможные подробности о том, как выбрать лучший набор резисторов, чтобы вы могли принять правильное решение.
Кроме того, я стараюсь дать вам некоторые рекомендации, которые мне лично нравятся.
Содержание
Выбор правильного комплекта резисторов
Всегда полезно знать, какой тип резисторов вам нужно купить. Когда я начал изучать электронику, моей стратегией было сделать схему цепи, которая показалась мне интересной. Я попытался узнать все о схеме в целом, например, какая часть что делает?
После полного понимания схемы я ходил на рынок и покупал все компоненты. Я всегда совершал большую ошибку, сам того не осознавая, я просто купил все компоненты, не заботясь об их номинальном токе, напряжении и мощности. И угадайте, что компонент, который сгорел первым, всегда был резистором.
Я только что сжег много резисторов по пути. Со временем моя стратегия покупки пары дополнительных резисторов на случай, если они сгорят, изменилась, когда я узнал о понятиях рейтинга резисторов. С этого момента мой мир в безопасности. Теперь я хочу помочь вам сделать ваш мир безопаснее.
Теперь давайте рассмотрим некоторые моменты, которые следует учитывать при покупке комплекта резисторов для вашего проекта.
а. Диапазон значений
Лучше всего иметь большое количество резисторов. Но имейте в виду, вам не нужно так много значений все время. Итак, видим, что значения стандартны. Хороший схемотехник всегда выбирает стандартные значения, иначе возникают проблемы с энергопотреблением и точностью.
Ниже приведена таблица стандартных номиналов резисторов для справки.
Помимо значений допуска 5 %, также доступны значения 1 %, 2 % и 10 %. Это зависит от требований ваших проектов.
Таким образом, ваши комплекты резисторов должны иметь различные номиналы, но они должны быть стандартными. Не беспокойтесь о других значениях, вы всегда можете получить их, играя параллельные и последовательные комбинации.
Кроме того, рекомендуется проверить каждый резистор (на правильное значение сопротивления) с помощью мультиметра или тестера компонентов, такого как m328 (ссылка на продукт) для обеспечения лучших результатов.
б. Номинальная мощность
Игнорируйте этот параметр, и есть вероятность, что вы сожжете много резисторов. Обычно, когда вы новичок в электронике, вы не знаете, какое напряжение вы должны подавать, и из-за этого недостатка знаний вы делаете слишком много и заставляете вещи гореть.
В случае с резистором, как и с любым другим компонентом, нужно очень внимательно относиться к тому, какую мощность он ему отдает. Под номинальной мощностью я имею в виду предельную мощность. Доступны различные номинальные мощности, среди них 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт.0004
Эти значения мощности просто представляют номинальную мощность резистора. Это предупреждающий знак, говорящий вам не превышать эти пределы мощности, иначе вы сожжете свое устройство.
Вопрос в том, как узнать, какую номинальную мощность вам нужно купить. Позвольте мне объяснить это с помощью некоторых расчетов ниже:
Теперь давайте проверим напряжение,
Это означает, что резистор IKОм с номинальной мощностью 1/2 Вт может выдерживать максимальный ток 22 мА и напряжение 23 В. Если вы превысите эти пределы, ваш резистор сгорит. Так что будь осторожен.
Надеюсь, это заставило вас подумать, что если ток и напряжение в вашей цепи находятся в указанном выше диапазоне, т. е. 22 мА и 23 В, вам следует выбрать лучшие комплекты резисторов с номинальной мощностью 1/2 Вт. Используйте приведенные выше формулы и рассчитайте максимальные номинальные значения тока и напряжения для остальных номинальных мощностей.
в. Медные провода
Мы знаем, что резистор представляет собой устройство с двумя выводами. Два провода, клеммы, должны быть хорошего качества. Они должны быть густыми и крепкими. Потому что если они будут слишком слабыми, у вас будет много проблем, поставив их в макетную плату, или на пайку.
д. Резисторы из углеродного состава или углеродной пленки
Резисторы изготавливаются из различных материалов. Из-за этого они предпочтительнее друг друга в соответствии с требованиями схемы.
Резисторы из углеродного состава лучше всего подходят для поглощения высоких переходных процессов в течение коротких периодов времени. Это громоздкие резисторы, способные поглощать высокие переходные процессы. Из-за того, что они громоздки и склонны производить много шума, в наши дни они потеряли свое значение.
Они находят свое применение в цепях, где необходимо поглощать сильные переходные процессы, а также в старинных радиоприемниках. Затем они были модифицированы резисторами из углеродной пленки с меньшим уровнем шума. Углеродные пленочные резисторы меньше по размеру и более стабильны.
эл. Металлопленочные или металлооксидно-пленочные резисторы
Металлооксидно-пленочные резисторы состоят из тонкого слоя оксида металла, нанесенного на керамические проводники.
Они были получены из углеродных пленочных резисторов с лучшими характеристиками. После этого появились металлопленочные резисторы с улучшенными характеристиками и гораздо меньшим уровнем шума. Это стандартные резисторы, используемые в наши дни, с допустимыми уровнями 1% или 2%.
ф. Резисторы с проволочной обмоткой
Эти резисторы стабильны и позволяют получить очень точные значения сопротивления, поэтому они используются для тестирования приборов и силовых приложений. Некоторые из них даже используются с радиаторами для снижения тепла.
г. Резисторы для поверхностного монтажа
Резисторы для поверхностного монтажа представляют собой крошечные резисторы, которые требуют особой осторожности при использовании в цепи. Вы должны паять его на печатной плате, и вы не можете играть с ним, используя макеты. Но об этом стоит знать и потратить на это некоторое время. Потому что по мере того, как вы будете учиться и учиться, вы закончите на этом резисторе.
Кажется, я поделился всей имеющейся у меня информацией по теме.
Теперь давайте посмотрим на некоторые наборы резисторов. Я начну с самого простого, а затем расскажу о некоторых продвинутых наборах резисторов. Поэтому, пожалуйста, продолжайте читать.
Кроме того, имейте в виду, что я не собираюсь снова и снова повторять перечисленные выше особенности комплектов резисторов. Они применяются ко всем нижеперечисленным наборам.
Список некоторых лучших комплектов резисторов
Выбор лучшего комплекта резисторов не должен быть большой проблемой. В общем, просто задайте эти вопросы и выберите тот, который подходит.
- Какая номинальная мощность мне нужна?
- Какой материал и допуск необходимы
Но вкратце, если вы спешите, лучше всего подойдут металлопленочные резисторы с допуском 1%. Все лучшие бренды предоставляют набор резисторов с указанными характеристиками. Все самые лучшие и в одной ценовой категории.
1. Комплект резисторов LORESO
Loreso – известный американский бренд, предлагающий все типы комплектов электронных компонентов.
Комплект резисторов этой марки состоит из 1200 штук резисторов 38 различных номиналов.
Все резисторы изготовлены из металлической пленки с номинальной мощностью 1/4 Вт, что является стандартной номинальной мощностью. Сопротивление колеблется от 0 до 1 МОм, покрывая все диапазоны, которые когда-либо понадобятся любителю для его проектов.
Если этот лучший набор резисторов привлек ваше внимание. Тогда есть ссылка, Набор резисторов LORESO (ссылка на Amazon) , чтобы использовать его для дальнейших исследований.
Наилучшей альтернативой этому набору резисторов является следующий. Вы также можете проверить это:
- 2. Комплект резисторов AUSTOR, 1050 шт.
3. Ассортимент комплекта резисторов Guanruixin
4. Набор резисторов AUKENIEN
Еще один лучший набор резисторов от марки Aukenien. Он имеет в общей сложности 400 штук с 40 различными номиналами резисторов.
Резисторы хорошо упакованы и упакованы в красивую коробку. Этот комплект соответствует требованиям RoHS и имеет допуск 1%. Если это то, что вам нравится, то вот ссылка, по которой вы можете узнать больше об этом наборе, Комплект резисторов AUKENIEN (ссылка Amazon) .
Наилучшей альтернативой этому набору резисторов является следующий. Вы также можете ознакомиться с ним:
- 5. Ассортимент резисторов DEYUE
6. MCIGICM 30 Значения 1% Комплект резисторов
7. Комплект резисторов Joe Knows Electronics
Joe Knows Electronics из Лас-Вегаса — популярный бренд по производству комплектов электронных компонентов. Бренд обеспечивает очень хорошее обслуживание клиентов. Служба поддержки клиентов всегда на связи, чтобы помочь вам решить ваши проблемы.
Комплект резисторов Joe Knows имеет номинальную мощность 1/4 Вт.
Переносимость очень хорошая. Пакет состоит из 16 различных номиналов стандартных Е12 от 0 до 10МОм, что очень приятно.

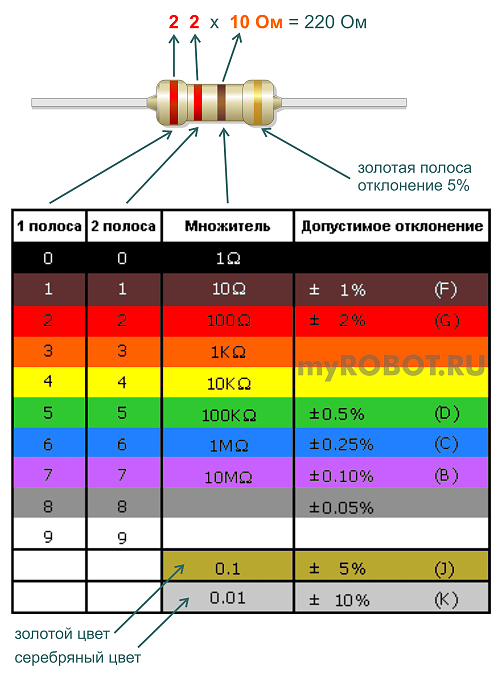

Преимущество Joe Knows в том, что каждое значение в омах индивидуально упаковано и имеет аккуратную маркировку для удобства организации. Вы также можете проверить каждое значение, сравнив его с предоставленной таблицей цветовых кодов.
Если этот комплект привлек ваше внимание, то вот ссылка, по которой вы можете перейти, чтобы узнать о нем больше, Комплект резисторов Joe Knows (Amazon Link)
Для меня хорошей особенностью этого комплекта является его высокое качество. особо толстые медные провода. Потому что толстые медные провода облегчают работу на макетной плате. Возможно, это будет первый набор для любителей электроники, мастеров-сделай сам и для всех, кто хочет потратить свое время на игры с электроникой.
8. Комплект резисторов E-Projects
Как и Joe Knows Electronics, E-Projects является популярным брендом благодаря отличному обслуживанию клиентов и разработке качественных электронных компонентов.
Резисторы E-project хороши для людей, которые играют с платами и макетами Arduino.
Прелесть набора резисторов E-Projects в том, что он организован и промаркирован в 43 упаковках по 25 штук в каждой. Каждый резистор имеет номинальную мощность 1/4 Вт, что очень хорошо для малых токов и напряжений. Просто вытащить резистор любого номинала из упаковки и поставить в проект.
Хотя я рекомендую, вы должны проверить каждое значение с помощью высокоточного мультиметра, прежде чем размещать его в своем проекте. Если у вас нет мультиметра, хотя бы проверьте его по цветовому коду, который находится здесь, в наборе резисторов.
Что примечательно в этом наборе, так это то, что он имеет толстые медные выводы, поэтому у вас не возникнет проблем с подключением его к макетным платам (жесткие выводы калибра 24, т. е. 0,022 дюйма, 0,55 мм) или работе с печатными платами. Все значения соответствуют стандарту E16 и идеально подходят для пайки печатных плат и макетных плат без пайки.
Если вы хотите узнать больше об этом наборе резисторов. Тогда вот ссылка, по которой вы можете перейти, E-Projects — комплект резисторов E6 (ссылка Amazon).
9. Лучший набор резисторов от Elegoo
Как и другие упомянутые бренды, Elegoo известна производством аппаратных устройств, таких как роботы, светодиодные ленты, пульты дистанционного управления и многое другое. Elegoo производит продукцию высокого качества без каких-либо сомнений. Я лично верю в качественные бренды, бренды с проверенной репутацией в отрасли, и этот бренд является одним из них.
Лучший набор резисторов, который они делают, изготовлен из металлической пленки с допуском 1%, что является очень хорошей особенностью. Хорошо промаркированы и организованы с 17 различными значениями и сертификацией RoHS. Это лучше всего подходит для людей, играющих с Arduino.
Я перечисляю его здесь по двум личным причинам.
- Цена низкая, так как у вас есть только 17 различных номиналов резистора, что вполне справедливо.
- Во-вторых, низкая цена как раз за меньшее количество резисторов, а не за компромисс качества.
Чтобы узнать больше об этом наборе. Вот ссылка, Ассортимент комплекта резисторов ELEGOO (ссылка Amazon), , по которой вы можете следовать для собственных дальнейших исследований.
10. Комплект резисторов MelkTemn
Большинство комплектов, которые вы видели выше, изготовлены на основе металлической пленки. Потому что с металлическими пленочными методами и технологиями возможен только допуск 1%. Вы могли также заметить, что такой разницы нет ни в одном наборе. Все отлично. Разница в наборе штук и номиналах.
Теперь, если вы хотите иметь набор резисторов с кучей номиналов, то MelkTemn отлично вам подойдет. В нем 2600 штук со 130 различными значениями — это действительно потрясающе.
Резистор поставляется в хорошо организованной коробке. Имейте в виду, что этот набор ориентирован на проекты DIY. Как лучше всего, если вы новичок и хотите поэкспериментировать с электроникой, особенно с пайкой.
Если хотите подробнее об этом наборе. Вот ссылка, по которой вы можете перейти для собственных дальнейших исследований и расследований, Комплект резисторов MelkTemn (ссылка на Amazon).
Наилучшей альтернативой этому комплекту резисторов является следующий. Вы также можете проверить это:
- 11. Kookantage 130 Values 1/4w Metal Film Fixed Resistor Kit
12. Комплект резисторов BOJACK 1/4 Вт
Bojack — еще один популярный бренд, выпускающий наборы качественных компонентов. В основном они сосредоточены на проектах «сделай сам» и производят компоненты, которые лучше всего подходят для практических проектов начального уровня.
Комплект резисторов от Bojack сделан из углеродной пленки, что означает, что он имеет допуск 5%, что является приемлемым для электроники начального уровня. Этот комплект состоит из 1000 штук с 25 различными номиналами резисторов.
Номинальная мощность этого комплекта составляет 1/4 Вт, а металлические штырьки утолщены, что обеспечивает лучшее соединение и стабильные рабочие характеристики, которые помогут вам завершить проект электрических экспериментов быстрее и более плавно.
Чтобы узнать больше об этом наборе, вот ссылка, по которой вы можете перейти для своего дальнейшего исследования: Комплект резисторов BOJACK (ссылка на Amazon)
13. Комплект резисторов BOJACK 0,5 Вт
Приведенный выше комплект от Bojack рассчитан на 1/4, т. е. 0,25 Вт. Если вам нужен мощный резистор для вашего проекта, Borjack прикроет вам спину. Они также делают тот же набор резисторов, но с номиналом 1/2 или 0,5 Вт.
Вы можете заметить, что с повышением рейтинга увеличивается и толщина личности. Это потому, что теперь нам нужны дополнительные материалы в резисторе, чтобы компенсировать требования высокой мощности.
Этот комплект мощностью 0,5 Вт состоит из 1000 штук и 25 различных номиналов резисторов. Теперь, чтобы знать об этом наборе. Вот ссылка, Комплект резисторов BOJACK 0,5 Вт (ссылка Amazon) , по которой вы можете следовать для дальнейшего исследования.
Рекомендованный лучший комплект резисторов для начинающих
Вышеуказанные лучшие комплекты резисторов являются хорошими и достойными инвестиций.
Моя личная рекомендация: если вы новичок в электронике, выбирайте модели с высокой мощностью и разумными размерами.
- Комплект резисторов AUSTOR (ссылка на Amazon)
Я говорю о высокой номинальной мощности, потому что на более ранних этапах развития электроники вы действительно не можете понять, какой ток протекает или каковы реальные напряжения. В таких ситуациях высокая номинальная мощность сэкономит вам время и порадует вас успехами в электронике.
И я уверен, что если вы потратите свое время на электронику, однажды вы сможете узнать, какой именно тип, номинал и номинал резистора вам нужен.
Резюме
Набор резисторов — это фундаментальная вещь, которую каждый, кто занимается электроникой, хочет иметь в своей лаборатории. Они не очень дорогие, но люди иногда игнорируют их и покупают резисторы для каждого нового проекта, что совсем не экономично.
В этой статье я попытаюсь перечислить все важные параметры любого лучшего комплекта резисторов и дать вам некоторые из моих рекомендаций на рынке.
