Подрозетник как устанавливать. Как правильно установить подрозетник: пошаговая инструкция для разных типов стен

Как выбрать подходящий подрозетник для вашего типа стены. Какие инструменты понадобятся для установки подрозетника. Как подготовить отверстие в стене под подрозетник. Как правильно зафиксировать подрозетник в стене. На что обратить внимание при монтаже подрозетника.

Что такое подрозетник и для чего он нужен

Подрозетник — это специальная монтажная коробка, которая устанавливается в стену для крепления розеток, выключателей и других электроустановочных изделий. Основные функции подрозетника:

• Обеспечивает надежное крепление розетки или выключателя в стене
• Защищает соединения проводов от механических повреждений
• Изолирует электрические контакты от строительных материалов стены
• Позволяет аккуратно разместить провода внутри стены

Правильно установленный подрозетник — залог безопасной и долговечной работы электроточки. Поэтому к его монтажу нужно подойти ответственно.

Виды подрозетников для разных типов стен

Подрозетники различаются по форме, размеру и способу крепления в зависимости от материала стены:

Для кирпичных и бетонных стен:

• Круглые пластиковые подрозетники диаметром 68 мм
• Крепятся в стене с помощью раствора или монтажной пены
• Имеют ребра жесткости для прочной фиксации

Для гипсокартонных перегородок:

• Подрозетники с распорными лапками
• Фиксируются за счет распора лапок в толще гипсокартона
• Бывают круглые (68 мм) и квадратные

Для деревянных стен:

• Накладные пластиковые подрозетники
• Крепятся к поверхности стены саморезами
• Не требуют врезки в стену

Важно подобрать подрозетник, подходящий именно для вашего типа стен. Это обеспечит его надежную фиксацию.

Необходимые инструменты для установки подрозетника

Для правильного монтажа подрозетника вам понадобятся следующие инструменты:

• Перфоратор или дрель с насадкой-коронкой диаметром 68 мм
• Шуруповерт
• Отвертки
• Пассатижи
• Строительный нож
• Уровень
• Карандаш
• Рулетка

Также потребуются расходные материалы — сам подрозетник, алебастр или монтажная пена для его фиксации. Имея под рукой все необходимое, вы сможете быстро и качественно выполнить монтаж.

Разметка и подготовка отверстия под подрозетник

Правильная разметка — залог аккуратной установки подрозетника. Выполните следующие шаги:

1. Определите место установки розетки или выключателя
2. Отметьте центр будущего отверстия карандашом
3. Приложите подрозетник и обведите его контур
4. С помощью уровня проверьте, ровно ли размечено отверстие
5. Коронкой просверлите отверстие по разметке на нужную глубину

При разметке учитывайте, что розетки обычно устанавливают на высоте 30-50 см от пола, а выключатели — 90-110 см. Расстояние от края стены должно быть не менее 15 см.

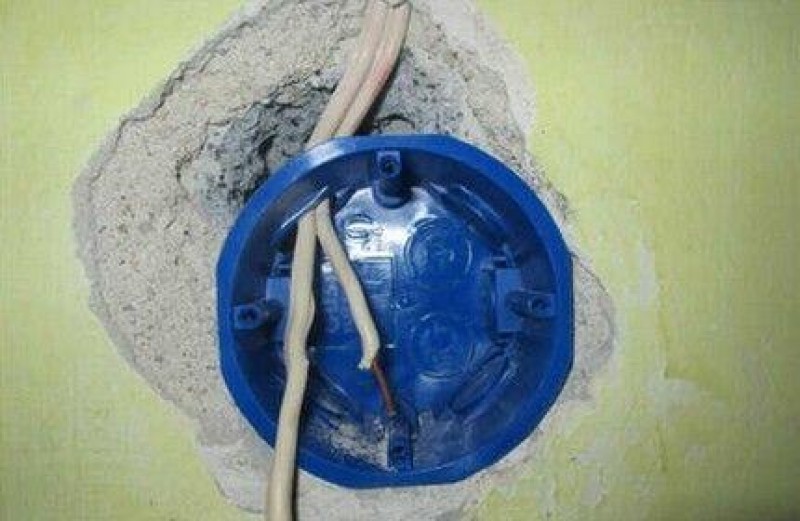

Особенности монтажа подрозетника в бетонную или кирпичную стену

Установка подрозетника в капитальную стену имеет свои нюансы:

1. Просверлите перфоратором с коронкой отверстие диаметром 68 мм и глубиной 40-45 мм
2. Очистите отверстие от пыли и смочите водой
3. Заполните отверстие алебастровым раствором на 2/3
4. Вставьте подрозетник, выровняйте его по уровню
5. Удалите выступивший раствор, дайте ему застыть

Важно: для надежной фиксации подрозетник должен немного выступать над поверхностью стены (2-3 мм). Это позволит плотно прижать к нему розетку.

Монтаж подрозетника в гипсокартонную перегородку

В гипсокартоне подрозетник крепится иначе:

1. Вырежите круглое отверстие диаметром 68 мм специальной насадкой
2. Очистите отверстие от пыли и обломков гипсокартона
3. Вставьте подрозетник в отверстие
4. Затяните распорные лапки с помощью отвертки
5. Проверьте надежность фиксации подрозетника

При установке в гипсокартон важно не перетянуть распорные лапки, чтобы не повредить хрупкий материал стены.

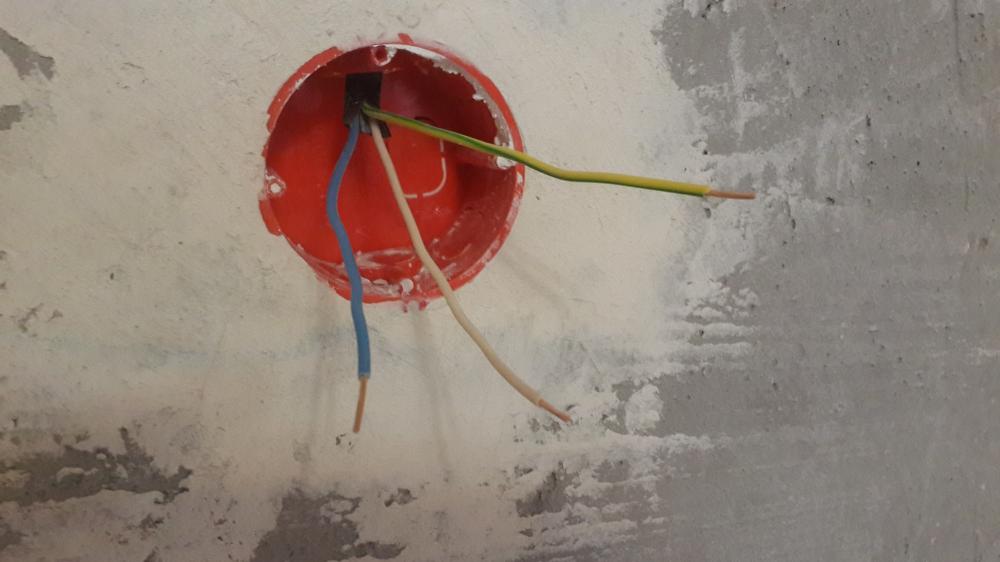

Подключение проводов и установка розетки в подрозетник

После монтажа подрозетника можно переходить к подключению проводов:

1. Заведите провода внутрь подрозетника через специальные отверстия
2. Зачистите концы проводов на 10-12 мм
3. Подключите провода к розетке согласно схеме
4. Уложите провода внутри подрозетника
5. Закрепите розетку в подрозетнике с помощью винтов

Убедитесь, что все соединения надежны, а провода не пережаты. Это обеспечит безопасную работу розетки.

Типичные ошибки при установке подрозетников

При монтаже подрозетников новички часто допускают следующие ошибки:

• Неправильный выбор типа подрозетника для данного типа стены
• Недостаточная глубина отверстия под подрозетник
• Перекос подрозетника при установке
• Слишком глубокая установка подрозетника в стену
• Повреждение распорных лапок при монтаже в гипсокартон

Чтобы избежать этих ошибок, внимательно следуйте инструкции и не торопитесь при выполнении работ. В случае сомнений лучше обратиться к профессиональному электрику.

Как правильно установить подрозетник в стену

Рейтинг: 5 / 5

Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5

В этой статье несколько простых способов установки подрозетников, также разберем вопрос о том как правильно его выбрать, а также установка подрозетников в разные материалы стен;
— гипсокартон
— плитка
— бетон
— блоки
— плюс некоторые тонкости которые точно вам помогут в ремонте.

В магазинах продается очень много видов монтажных коробок и подрозетников, как выбрать то что необходимо? Сейчас рассмотрим основные типы подрозетников по отдельности.

Основное подразделение диаметром 68 миллиметров используется для монтажа розеток и выключателей в стены из бетона
кирпича, блока, а также в стены облицованные плиткой. Соединяются между собой в блоки для необходимого количества
элементов, обычно один блок не более 5-6 штук.

Подрозетник для гипсокартона используются в перегородках и различных конструкциях из гипсокартона диаметр шестьдесят восемь миллиметров, отличается наличием двух лапок которые прижимаются с обратной стороны конструкции и удерживают его в стене.

Глубокий подрозетник применяется в том случае если у вас в подрозетнике много проводов и вам нужно произвести там
коммутацию, или для установки терморегулятора теплого пола. Если будете производить монтаж в обычную коробку то большое количество проводов туда просто не поместится.

Далее идет цельноблочный подрозетник, он бывает на разное количество посадочных мест, от двух до пяти. Может использоваться, как гипсокартоне, так и в обычной стене. Основное преимущество он не изгибаются при установке в отличие от обычных подрозетников.

А вот со следующими подразетниками я не рекомендую работать — это подрозетники маленького диаметра, например этот экземпляр 60 миллиметров, туда проблематично производить монтаж розеток и выключателей. То же самое касается подрозетников такого типа, как белорусский производитель, их обычно используют застройщики.

Еще одна разновидность подрозетника, которые тоже не рекомендую, у них рамка просто может не перекрыть подрозетник.

Процесс установки подрозетников несложный, но подрозетники являются точками соприкосновения между электриками, малярами, отделочниками и в результате не аккуратной работы возникают конфликтные ситуации.

Обычно подрозетники вмазываю на гипсовую штукатурку или клей для гипсокартона — это самый удобный материал. Перед установкой отверстие и шроба для кабеля обязательно грунтуются, кстати отверстие лучше делать большего диаметра коронкой на семьдесят два миллиметра. Саму штробу лучше сделать не посередине, а правее или левее отверстия, так как выходное отверстие в подрозетнике сбоку.

Основная проблема поставить подрозетник ровно и аккуратно заключается в кабеле он мешает зафиксировать все точно в растворе, поэтому установку подрозетника будем производить без кабеля, это нам поможет точно и без помех установить подрозетник.

Намазываем на тыльную сторону гипсовую штукатурку и вмазываем подрозетник.

Выставляем его по уровню, а саморезы лучше выкрутить, так как они будут мешать малярным работам.

Теперь остается подождать когда схватится штукатурка и затем уже просунуть кабель.

Штукатурка схватилась теперь можно спокойно просунуть кабель не боясь, что подрозетник сдвинется.

Еще один способ — подходит для установки в стену из блоков, делается боковое отверстие для удержания кабеля. Подрозетник вмазывается вместе с кабелем, но за счет того что кабель проходит через боковое отверстие он не
мешает установке. Просто выставляете подрозетник по уровню.

Установках в гипсокартон осуществляется следующим образом — сверлится отверстие шестьдесят восемь миллиметров. Шуруповертом или отверткой закручиваются саморезы и лапки прижимаются к обратной стороне листа стены, но тут есть один нюанс, лицевая часть выпирает из гипсокартона и розетка после установки будет иметь зазор между стеной и рамкой. В таких случаях делается потай, обычным малярным ножом на толщину рамки подрозетника. Подрозетник становится в один уровень с гипсокартоном.

При работе с плиткой сначала проводится кабель и сверлится в стене отверстия под подрозетники, но они сразу не устанавливаются, во время облицовки плиткой сверлится отверстие под нужное количество подрозетников и плитка
приклеивается к стене.

После того, как клей высох выматываются подрозетники, получается точно и аккуратно. Еще один из способов — это установка подрозетников при помощи специальных уголков.

Стандартно розетки делаются минимум 30 сантиметров от пола, а выключатели на высоте 90 сантиметров. Точка отсчета это середина подрозетника по центру.

Если вы хотите сделать двойную розетку в одном подразетнике учтите, что такие розетки некрасивые и массивные.

На этапе планирования рассчитывайте, так чтобы под каждую розетку был отдельный подразнить.

И несколько слов о инструменте который может вам здорово помочь при монтаже подрозетников и дальнейшей установки розеток и выключателей;

Лазерный осепостроитель позволит вам не только ровно установить подрозетник, но и проконтролировать одну высоту
подрозетников по всей квартире.

Специальный нож для снятия изоляции с тупым носиком позволит вам легко и без повреждения снять изоляцию с кабеля.

А автоматический съемник изоляции значительно упростит и ускорит процесс коммутации. Также можно воспользоваться ручным съемником для изоляции, кстати автоматический съемник снимает не только внутринюю изоляцию проводов, но и внешнюю изоляцию кабеля.

Понравился материал? поделись им.

Jelektrik.By

Статьи

Советы Электрика

05 декабря 2019

Добавить комментарий

Rating: ( 10 Ratings )

Установка подрозетников — как установить правильно

Одной из задач, которые необходимо решать при прокладке или замене электропроводки, является установка подрозетников. В этом, казалось бы, простом процессе на самом деле существует немало нюансов, на которые следует обратить внимание, поэтому стоит подробно рассмотреть, как установить подрозетник.

Зачем нужен подрозетник

Прежде всего, необходимо определиться с тем, что называется подрозетником и какие виды этого элемента электропроводки могут встретиться на рынке. Дело в том, что от понимания этих вопросов в некоторой степени зависит успешность проведения работ по установке.

Подрозетник с прижимными лапками

Итак, подрозетником принято называть элемент проводки, монтируемый в стену и предназначенный для установки «тела» розетки. Он чаще всего представляет собой пластиковый короб сравнительно небольших размеров, по форме отдаленно напоминающий укороченный стакан. Для того чтобы была возможность закрепления элемента внутри стены его оборудуют специальными крепежами. Здесь необходимо отдельно отметить, что в зависимости от того, в какую поверхность планируется производить установку (стена может быть как полнотелой, так и пустотелой) подрозетник может иметь разную форму, также отличаются способы его закрепления. В полнотелой стене он крепится с помошью алебастра, а в пустотелой стене из гипсокартона фиксируется с помощью специальных лапок-распоров. Кроме того многие подрозетники оснащаются ушками под саморезы и специальными распорами, при помощи которых в нем фиксируется розетка или выключатель. Кроме того, подрозетники могут иметь несколько вариантов форм исполнения. Чаще всего они круглые, но в некоторых случаях речь идет о квадратных и прямоугольных коробках.

Квадратный

Обратите внимание! При выборе подрозетника необходимо принимать во внимание и то, какое сечение имеют используемые при монтаже силовой точки провода. Элемент должен быть достаточно просторным для установки не только самой розетки, но и проводов, которых в иногда может быть достаточно много.

Установка в бетонную стену

Как было сказано выше, в зависимости от варианта изготовления стен помещения будут отличаться и нюансы установки подрозетников. Ниже будет рассмотрен вариант установки этого элемента в бетонную стену. Как и в большинстве прочих случаев, работы лучше всего разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

Разметка

Первой стадией работ является подготовка. В это время нужно провести ряд мероприятий, от которых в немалой степени будет зависеть успешность всех работ.

• Необходимо приготовить все необходимые для работ инструменты.
• Определиться с местом установки подрозетника и провести предварительную разметку поверхности. Здесь нелишним будет упомянуть, что розетки рекомендуется располагать не ближе 50 см от дверного проема, при этом высота расположения силовой точки должна определяться предполагаемыми задачами, но в большинстве случаев бывает достаточно 70 см от уровня пола. Многие люди предпочитают ставить розетки возле пола, а выключатели выше.
• Кроме прочего, нужно определиться с вариантом заведения провода в полость подрозетника. Суть в том, что провод может подходить к розетке несколькими способами, а именно вертикально, горизонтально, по диагонали или через стену. Однозначно сказать какой вариант будет наиболее правильным нельзя, необходимо руководствоваться конкретными обстоятельствами, но в любом случае этот нюанс должен быть учтен. Конструкция подрозетника предусматривает специальные отверстия для того, чтобы ввести в них провод, а потому и расположить элемент необходимо соответствующим образом.

Подготовка отверстия

Отверстие болгаркой

Если подготовка завершена, то можно приступать к работам по изготовлению отверстий для установки элементов. Здесь можно поступить несколькими способами:

• Если предстоит установка одинарного подрозетника круглой формы, то нужно с помощью дрели (с ударным механизмом) или перфоратора с установленной коронкой, равной по диаметру устанавливаемому элементу, произвести сверление на глубину, соответствующую его размерам. Затем с помощью зубила или перфоратора нужно аккуратно выбрать пространство внутри получившегося круглого пропила. Особенное внимание стоит уделить ровности поверхности задней стенки отверстия.
• Когда подходящего инструмента нет или устанавливать предстоит подрозетник под несколько розеток, а такие элементы чаще всего прямоугольные, можно поступить иначе. С помощью болгарки с диском по камню нужно по размеченным ранее линиям сделать ряд пропилов необходимой глубины. После этого нужно аналогично вышеприведенному варианту выбрать пространство необходимое для установки элемента.

Отверстие, сделанное коронкой

Установка

Установка подрозетника в подготовленное отверстие

И завершающим этапом работ является непосредственная установка подрозетника. Суть работ состоит в том, что элемент помещается в подготовленное для него отверстие и фиксируется там с помощью некоторого количества алебастра. Приготовленный раствор наносится на стенки отверстия, и подрозетник с некоторым нажимом вставляется внутрь. При этом необходимо следить за тем, чтобы отверстие в корпусе элемента, предусмотренное для прокладки проводов, располагалось напротив штробы для провода. Нужно помнить, что заведение провода внутрь подрозетника производится на этом же этапе. Через некоторое время алебастр застынет и можно будет удалить наплывы раствора с внешней стороны.

Стена выравнивается

Не лишним будет отметить, что установка подрозетников в кирпичную стену производится аналогичным образом.

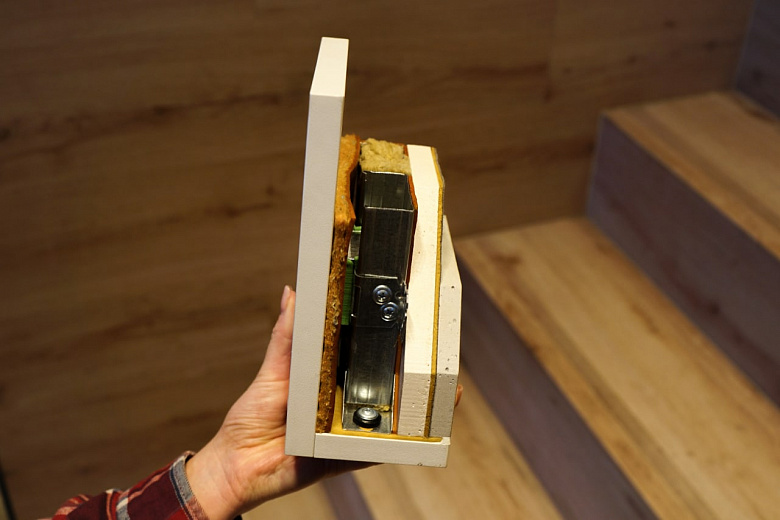

Установка в полую стену

Подрозетники, установленные в полую стену

При установке подрозетников нередко можно столкнуться с ситуацией, когда стены полые. Так, например, можно упомянуть гипсокартоновые варианты изготовления межкомнатных перегородок. Работы, в общем, будут аналогичными вышеописанным, но при этом присутствуют некоторые особенности их выполнения. Установка подрозетников в гипсокартон производится следующим образом:

• Сначала, как и в предыдущем случае, нужно определиться с расположением розеток и разметить стену. В отличие от бетонной стены, изготовление штробы под электрический кабель не требуется, так как он может быть с успехом уложен в пространство обрешетки, поверх которой монтируется гипсокартон.
• Далее нужно изготовить отверстия под элементы. Для этих целей следует использовать специальные сверлильные коронки по гипсокартону. Их диаметр должен быть равен устанавливаемым элементам.
• Затем производится установка подрозетников. Элементы вставляются внутрь отверстий и закрепляются. Конструкция устанавливаемых элементов для полых стен предусматривает наличие специальных лапок-распоров. После вставки подрозетника нужно зафиксировать его внутри посадочного места, проворачивая специальные винты, которые и будут действовать на распоры. Необходимо добавить, что для равномерного затягивания винты следует вращать поочередно и понемногу. Так механизм распора сработает должным образом, и не возникнет перекосов.

Кроме прочего, важно не забывать, что во время установки подрозетника производится и заведение электрического провода внутрь него. При этом стоит непременно учитывать и направление вхождения провода в коробку. Примерно таким же образом производится и установка прямоугольных подрозетников для групп розеток. Разница будет заключаться в том, что для изготовления отверстия, необходимого для монтажа стоит использовать электролобзик, выпиливать отверстия которым достаточно просто и удобно. Если же при выпиливании были допущены некоторые ошибки, то их можно с успехом нивелировать с помощью гипсового раствора.

Отверстие в гипсокартоне

Обратите внимание! Если отверстие получилось немного больше нужного, то, чтобы устанавливаемый элемент держался прочно, можно помимо распоров зафиксировать его упомянутым раствором.

Как видно из изложенного выше материала, установка подрозетников задача в принципе не такая уж сложная, но требующая определенного опыта обращения с инструментом и аккуратности при выполнении работ. Не следует забывать и о мерах предосторожности и соблюдении правил техники безопасности, так как во время работ придется иметь дело с электрическими проводами, а потому, при их заведении внутрь коробки помещение должно быть обесточено.

Видео

Как установить блок подрозетников, смотрите в следующем видеоматериале:

Руководство для начинающих по установке патрона для лампы

Если все сделано правильно, то установить патрон для лампы несложно. Когда большинство людей думает об уходе за осветительными приборами, они обычно думают о проводке и декоративных элементах. А вот патрон с лампой – важный компонент. Он обеспечивает окончательное электрическое соединение с лампочкой и, как и все другие электрические детали, со временем изнашивается. Плохое соединение может привести к перегреву или короткому замыканию розетки.

Независимо от того, устанавливаете ли вы большой потолочный светильник или старую керамическую розетку, вот инструменты и шаги, которые вам необходимо знать:

Этапы установки патрона лампы

1. Инструменты и материалы

Для замены патрона лампы требуются некоторые основные инструменты электрика, в том числе:

• Отвертки
• Плоскогубцы
• Стремянка (если вы работаете на высоте) 9014
• Защитные очки
• Сменный патрон для лампы
• Инструмент для зачистки проводов
• Дополнительные гайки для проводов
• Бесконтактный тестер напряжения
• Рабочий фонарь

2. Отключите питание

Найдите автоматический выключатель, обслуживающий зону, где находится светильник, и выключите его. Выключатель должен быть помечен, чтобы его было легко найти. Затем включите выключатель света, чтобы убедиться, что питание выключено.

3. Проверьте розетку

После того, как вы выкрутите лампочку (и при необходимости ослабите/опустите светильник), проверьте питание с помощью тестера напряжения. Поверните селекторный переключатель на 250 ACV, а затем коснитесь красного провода к центральному металлическому язычку. Затем прикоснитесь черным проводом к металлической стороне гнезда с резьбой. При отсутствии электричества счетчик не покажет показания. Сделайте то же самое после нажатия выключателя света.

4. Подготовка к работе

Осторожно поместите стремянку под розетку или светильник. Если кто-то может помочь, попросите его или ее закрепить лестницу или постоять рядом, пока вы ее используете. Они также могут предоставить вам инструменты и детали по мере необходимости. Наденьте защитные очки, чтобы пыль и мусор не попали в глаза.

5. Ослабьте приспособление

Если приспособление имеет декоративный элемент, такой как шар или абажур, отвинтите или отсоедините соединения и снимите деталь. Некоторые приспособления имеют винты с накатанной головкой, внутренние зажимы или стопорные гайки, но в зависимости от устройства вам может понадобиться отвертка. Для более крупного элемента, такого как глобус, держите его в одной руке, ослабляя застежки.

6. Осмотрите соединения

Осмотрите соединения, чтобы увидеть, как крепится прибор, и определить состояние проводки. Пометьте каждый провод в соответствии с местом его подключения. Поверните любые проволочные гайки против часовой стрелки и снимите их с каждого набора проводов. Затем вы можете разделить провода и отсоединить заземляющий провод.

Установка нового патрона для лампы

Чтобы установить новый патрон, вам необходимо:

1. Подключить провода

Светильники

имеют белый нейтральный провод, черный токовый провод и медный заземляющий провод. Определите, наматываются ли провода на винты или для крепления необходимы проволочные гайки. Снимите примерно ¾” оболочки провода с помощью инструмента для зачистки проводов и согните оголенный провод в U-образную форму. Затем оберните его вокруг соответствующего винта (также окрашенного для соответствующего провода), обожмите провод и с помощью отвертки затяните винт.

Если провода необходимо присоединить к проводам, обязательно подсоедините провода одинакового цвета, прежде чем накручивать на них гайку. Аккуратно сложите провода обратно в распределительную коробку.

2. Вкрутите розетку

Совместите отверстия для винтов в основании розетки с отверстиями в электрической коробке. Вставляйте винты по одному и затягивайте их по часовой стрелке.

3. Вставьте лампочку

После установки лампочки включите автоматический выключатель и выключатель освещения. Если это не работает, скорее всего, соединение неплотное, поэтому проверьте, нет ли ослабленных проводов или у вас есть правильная лампочка. Если все работает, очистите и переустановите все декоративные компоненты.

Свяжитесь с нами для получения помощи по отоплению, охлаждению и сантехнике

Мы здесь, чтобы удовлетворить ваши потребности, обслуживая частных и коммерческих клиентов в Гленпуле, Талсе, Оклахома-Сити и других населенных пунктах по всему региону. Предоставляя круглосуточное аварийное обслуживание, нашей команде специалистов по ОВиК и сантехнике можно доверять все виды ремонта и установки. Позвоните по телефону 918-393-3258, чтобы узнать больше или записаться на прием.

Установка сетевой розетки — пошаговая инструкция

Вы хотите установить классическую сетевую розетку, но не знаете, как именно это сделать? В этом руководстве мы объясним, как это работает с правильными инструментами и небольшим чутьем.

Sie brauchen
• Стриппер № 2, кат. (кат. 7) при необходимости. Если кабель слишком длинный, его будет трудно убрать в коробку для полых стен.

Зачистка сетевого кабеля

Если вы хотите установить классическую сетевую розетку, вы должны сначала зачистить кат. 7 кабель. Здесь используется специальный инструмент для зачистки дата-кабелей — например, Стриппер № 2 Кат. Используйте сторону A, чтобы снять защитную оболочку. Проводники не могут быть повреждены благодаря точной настройке лезвия. Пожалуйста, не удаляйте экранирующую оплетку, которая теперь видна, а аккуратно оберните ее вокруг кабеля.

На следующем этапе снимите фольгу, которая окружает отдельные жилы так называемой витой пары. Для этого используйте сторону B инструмента для зачистки и убедитесь, что зачистите только несколько сантиметров. Вы должны удалить остатки фольги как можно позже.

Структура сетевого кабеля

Наденьте Кат. 7 кабель

Теперь возьмите монтажную пластину сетевой розетки и отвертку, поместите кабель с небольшой ловкостью в предусмотренный кабельный зажим и затяните его.

Теперь следует небольшая игра цветов: на печатной плате сетевой розетки цветовой код указывает последовательность, в которой должны быть подключены отдельные провода. Вы также можете обратиться к плану назначения производителя. Следуете ли вы цветовой схеме A или B, зависит от того, какой тип назначения использовался в доме до сих пор. Важно, чтобы вы взяли тот же самый снова! В этом примере мы уложили отдельные жилы по типу В.

Предварительно отсортируйте пары проводов, возьмите печатную плату сетевой розетки и протяните провода через печатную плату вперед в обозначенных точках. Теперь удалите оставшуюся часть слоя и скрутите пары проводов.

Установить сетевую розетку с помощью инструмента для прокладки LSA

На следующем этапе вступает в игру решающий инструмент – инструмент для прокладки LSA или инструмент для прокладки LSA. С помощью такого инструмента и небольшого давления вы постепенно вдавливаете отдельные провода в разъемы смещения изоляции в соответствии с цветовой маркировкой. Инструмент автоматически удаляет излишки кабеля.

Установить сетевую розетку

В завершение нужно просто прикрутить опорную раму сетевой розетки, вставить комплектную вставку в стену и надеть пластиковую накладку. Как и предсказывалось вначале: немного сноровки и с помощью практичных инструментов для зачистки можно легко установить классическую сетевую розетку.
