Подстроечный конденсатор | это… Что такое Подстроечный конденсатор?

Основа конструкции конденсатора — две токопроводящие обкладки, между которыми находится диэлектрик

Слева — конденсаторы для поверхностного монтажа; справа — конденсаторы для объёмного монтажа; сверху — керамические; снизу — электролитические.

Различные конденсаторы для объёмного монтажа

Конденса́тор — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.

Содержание 1 История 2 Свойства конденсатора 3 Обозначение конденсаторов на схемах 4 Характеристики конденсаторов 4.1 Основные параметры 4. 1.1 Ёмкость 4.1.2 Удельная ёмкость 4.1.3 Номинальное напряжение 4.1.4 Полярность 4.2 Паразитные параметры 4.2.1 Электрическое сопротивление изоляции конденсатора — r 4.2.2 Эквивалентное последовательное сопротивление — R 4.2.3 Эквивалентная последовательная индуктивность — L 4.2.4 Тангенс угла потерь 4.2.5 Температурный коэффициент ёмкости (ТКЕ) 4.2.6 Диэлектрическое поглощение 5 Классификация конденсаторов 6 Применение конденсаторов 7 Внешние ссылки 8 Смотри также 9 Ссылки

История

В 1745 году в Лейдене немецкий физик Эвальд Юрген фон Клейст и голландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку».

Свойства конденсатора

Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит заряд или перезаряд конденсатора), по окончании переходного процесса ток через конденсатор не течет, так как его обкладки разделены диэлектриком.

В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора.

В терминах метода комплексных амплитуд конденсатор обладает комплексным импедансом

,

где — мнимая единица, — частота^[1] протекающего синусоидального тока, — ёмкость конденсатора. Отсюда также следует, что реактивное сопротивление конденсатора равно: . Для постоянного тока частота равна нулю, следовательно, реактивное сопротивление конденсатора бесконечно (в идеальном случае).

При изменении частоты изменяются диэлектрическая проницаемость диэлектрика и степень влияния паразитных параметров — собственной индуктивности и сопротивления потерь. На высоких частотах любой конденсатор можно рассматривать как последовательный колебательный контур, образуемый ёмкостью , собственной индуктивностью и сопротивлением потерь .

Резонансная частота конденсатора равна

При конденсатор в цепи переменного тока ведёт себя как катушка индуктивности. Следовательно, конденсатор целесообразно использовать лишь на частотах , на которых его сопротивление носит ёмкостный характер. Обычно максимальная рабочая частота конденсатора примерно в 2—3 раза ниже резонансной.

Конденсатор может накапливать электрическую энергию. Энергия заряженного конденсатора:

где — напряжение (разность потенциалов), до которого заряжен конденсатор.

Обозначение конденсаторов на схемах

В России условные графические обозначения конденсаторов на схемах должны соответствовать ГОСТ 2.728-74^[2] либо международному стандарту IEEE 315-1975:

Обозначение по ГОСТ 2.728-74	Описание
	Конденсатор постоянной ёмкости
	Поляризованный конденсатор
	Подстроечный конденсатор переменной ёмкости

На электрических принципиальных схемах номинальная ёмкость конденсаторов обычно указывается в микрофарадах (1 мкФ = 10⁶ пФ) и пикофарадах, но нередко и в нанофарадах. При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, т.е. постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения (пикоФарад). Для электролитических конденсаторов, а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ). Например так: «10 мк x 10 В». Для переменных конденсаторов указывают диапазон изменения ёмкости, например так: «10 – 180». В настоящее время изготавливаются конденсаторы с номинальными ёмкостями из десятичнологарифмических рядов значений Е3, Е6, Е12, Е24, т.е. на одну декаду приходится 3, 6, 12, 24 значения, так, чтобы значения с соответствующим допуском (разбросом) перекрывали всю декаду.

Характеристики конденсаторов

Основные параметры

Ёмкость

Основной характеристикой конденсатора является его ёмкость. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до сотен микрофарад. Однако существуют конденсаторы с ёмкостью до десятков фарад.

Ёмкость плоского конденсатора, состоящего из двух параллельных металлических пластин площадью каждая, расположенных на расстоянии друг от друга, в системе СИ выражается формулой: , где — относительная диэлектрическая проницаемость среды, заполняющей пространство между пластинами (эта формула справедлива, лишь когда много меньше линейных размеров пластин).

Для получения больших ёмкостей конденсаторы соединяют параллельно. При этом напряжение между обкладками всех конденсаторов одинаково. Общая ёмкость батареи параллельно соединённых конденсаторов равна сумме ёмкостей всех конденсаторов, входящих в батарею.

или

Если у всех параллельно соединённых конденсаторов расстояние между обкладками и свойства диэлектрика одинаковы, то эти конденсаторы можно представить как один большой конденсатор, разделённый на фрагменты меньшей площади.

При последовательном соединении конденсаторов заряды всех конденсаторов одинаковы. Общая ёмкость батареи последовательно соединённых конденсаторов равна

или

Эта ёмкость всегда меньше минимальной ёмкости конденсатора, входящего в батарею. Однако при последовательном соединении уменьшается возможность пробоя конденсаторов, так как на каждый конденсатор приходится лишь часть разницы потенциалов источника напряжения.

Если площадь обкладок всех конденсаторов, соединённых последовательно, одинакова, то эти конденсаторы можно представить в виде одного большого конденсатора, между обкладками которого находится стопка из пластин диэлектрика всех составляющих его конденсаторов.

Удельная ёмкость

Конденсаторы также характеризуются удельной ёмкостью — отношением ёмкости к объёму (или массе) диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.

Номинальное напряжение

Другой, не менее важной характеристикой конденсаторов является номинальное напряжение — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.

Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры допустимое напряжение снижается.

Полярность

Конденсаторы, разрушившиеся без взрыва из-за температуры и напряжения, не соответствующих рабочим.

Многие конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком.

При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Взрывы электролитических конденсаторов — довольно распространённое явление. Основной причиной взрывов является перегрев конденсатора, вызываемый в большинстве случаев утечкой или повышением эквивалентного последовательного сопротивления вследствие старения (актуально для импульсных устройств). Для уменьшения повреждений других деталей и травматизма персонала в современных конденсаторах большой ёмкости устанавливают клапан или выполняют насечку на корпусе (часто можно заметить её в форме буквы X, K или Т на торце). При повышении внутреннего давления открывается клапан или корпус разрушается по насечке, испарившийся электролит выходит в виде едкого газа, и давление спадает без взрыва и осколков.

Паразитные параметры

Реальные конденсаторы, помимо ёмкости, обладают также собственными сопротивлением и индуктивностью. С высокой степенью точности, эквивалентную схему реального конденсатора можно представить следующим образом:

— собственная ёмкость конденсатора; — сопротивление изоляции конденсатора; — эквивалентное последовательное сопротивление; — эквивалентная последовательная индуктивность.

Электрическое сопротивление изоляции конденсатора —

r

Сопротивление изоляции — это сопротивление конденсатора постоянному току, определяемое соотношением r = U / I_ут , где U — напряжение, приложенное к конденсатору, I_ут

— ток утечки.

Эквивалентное последовательное сопротивление —

R

Эквивалентное последовательное сопротивление (ЭПС, англ. ESR) обусловлено главным образом электрическим сопротивлением материала обкладок и выводов конденсатора и контакта(-ов) между ними, а также потерями в диэлектрике. Обычно ЭПС возрастает с увеличением частоты тока, протекающего через конденсатор.

В большинстве случаев этим параметром можно пренебречь, но иногда (напр., в случае использования электролитических конденсаторов в фильтрах импульсных блоков питания) достаточно малое его значение может быть жизненно важным для надёжности устройства (см., напр., Capacitor plague(англ.)).

Эквивалентная последовательная индуктивность —

L

Эквивалентная последовательная индуктивность обусловлена, в основном, собственной индуктивностью обкладок и выводов конденсатора. На низких частотах (до единиц килогерц) обычно не учитывается в силу своей незначительности.

Тангенс угла потерь

Тангенс угла потерь — отношение мнимой и вещественной части комплексной диэлектрической проницаемости.

Потери энергии в конденсаторе определяются потерями в диэлектрике и обкладках. При протекании переменного тока через конденсатор векторы напряжения и тока сдвинуты на угол , где — угол диэлектрических потерь. При отсутствии потерь . Тангенс угла потерь определяется отношением активной мощности P_а к реактивной P_р при синусоидальном напряжении определённой частоты. Величина, обратная , называется добротностью конденсатора. Термины добротности и тангенса угла потерь применяются также для катушек индуктивности и трансформаторов.

Температурный коэффициент ёмкости (ТКЕ)

ТКЕ — относительное изменению емкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина). Таким образом значение ёмкости от температуры представляется линейной формулой:

,

где ΔT — увеличение температуры в °C или °К относительно нормальных условий, при которых специфицировано значение ёмкости. TKE применяется для характеристики конденсаторов со значительной линейной зависимостью ёмкости от температуры. Однако ТКЕ определяется не для всех типов конденсаторов. Конденсаторы, имеющие нелинейную зависимость емкости от температуры, и конденсаторы с большими уходами емкости от воздействия температуры окружающей среды в обозначении имеют указание на относительное изменение емкости в рабочем диапазоне температур.

Диэлектрическое поглощение

Если заряженный конденсатор быстро разрядить до нулевого напряжения путём подключения низкоомной нагрузки, а затем снять нагрузку и наблюдать за напряжением на выводах конденсатора, то мы увидим, что напряжение медленно повышается. Это явление получило название диэлектрическое поглощение или адсорбция электрического заряда. Конденсатор ведёт себя так, словно параллельно ему подключено множество последовательных RC-цепочек с различной постоянной времени. Интенсивность проявления этого эффекта зависит в основном от свойств диэлектрика конденсатора. Подобный эффект можно наблюдать и на большинстве электролитических конденсаторов, но в них он является следствием химических реакций между электролитом и обкладками. Наименьшим диэлектрическим поглощением обладают конденсаторы с органическими диэлектриками: тефлон (фторопласт), полистирол, полиэтилентерефталат, поликарбонат.

Классификация конденсаторов

Основная классификация конденсаторов проводится по типу диэлектрика в конденсаторе. Тип диэлектрика определяет основные электрические параметры конденсаторов: сопротивление изоляции, стабильность ёмкости, величину потерь и др.

По виду диэлектрика различают:

• Конденсаторы вакуумные (обкладки без диэлектрика находятся в вакууме).
• Конденсаторы с газообразным диэлектриком.
• Конденсаторы с жидким диэлектриком.
• Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёночные), слюдяные, керамические, тонкослойные из неорганических плёнок.
• Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок.
• Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются от всех прочих типов прежде всего своей огромной удельной ёмкостью. В качестве диэлектрика используется оксидный слой на металлическом аноде. Вторая обкладка (катод) — это или электролит (в электролитических конденсаторах) или слой полупроводника (в оксидно-полупроводниковых), нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги или спеченного порошка.

Кроме того, конденсаторы различаются по возможности изменения своей ёмкости:

• Постоянные конденсаторы — основной класс конденсаторов, не меняющие своей ёмкости (кроме как в течение срока службы).
• Переменные конденсаторы — конденсаторы, которые допускают изменение ёмкости в процессе функционирования аппаратуры. Управление ёмкостью может осуществляться механически, электрическим напряжением (вариконды, варикапы) и температурой (термо­конденсаторы). Применяются, например, в радиоприемниках для перестройки частоты резонансного контура.
• Подстроечные конденсаторы — конденсаторы, ёмкость которых изменяется при разовой или периодической регулировке и не изменяется в процессе функционирования аппаратуры. Их используют для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров, для периодической подстройки и регулировки цепей схем, где требуется незначительное изменение ёмкости.

В зависимости от назначения можно условно разделить конденсаторы на конденсаторы общего и специального назначения. Конденсаторы общего назначения используются практически в большинстве видов и классов аппаратуры. Традиционно к ним относят наиболее распространённые низковольтные конденсаторы, к которым не предъявляются особые требования. Все остальные конденсаторы являются специальными. К ним относятся высоковольтные, импульсные, помехоподавляюшие, дозиметрические, пусковые и другие конденсаторы.

Применение конденсаторов

Конденсаторы находят применение практически во всех областях электротехники.

• Конденсаторы (совместно с катушками индуктивности и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п..

• При быстром разряде конденсатора можно получить импульс большой мощности, например, в фотовспышках, импульсных лазерах с оптической накачкой, генераторах Маркса, (ГИН; ГИТ), генераторах Кокрофта-Уолтона и т. п.

• Так как конденсатор способен длительное время сохранять заряд, то его можно использовать в качестве элемента памяти или устройства хранения электрической энергии.

• В промышленной электротехнике конденсаторы используются для компенсации реактивной мощности и в фильтрах высших гармоник.

• Измерительный преобразователь (ИП) малых перемещений: малое изменение расстояния между обкладками очень заметно сказывается на ёмкости конденсатора.
• ИП влажности воздуха (изменение состава диэлектрика приводит к изменению емкости)
• ИП влажности древесины

• В схемах РЗиА конденсаторы используются для реализации логики работы некоторых защит. В частности, в схеме работы АПВ использование конденсатора позволяет обеспечить требуемую кратность срабатывания защиты.

Внешние ссылки

• Описание работы конденсатора и емкости на аналогии с водопроводом.
• Статические конденсаторы для компенсации реактивной мощности
• Программа для расчёта реактивного сопротивления конденсатора

Смотри также

• Электрический импеданс
• Ионистор
• Переходный процесс
• Схемы на переключаемых конденсаторах

Ссылки

1. ↑ Частота в радианах в секунду.
2. ↑ ГОСТ 2.728-74 (2002)

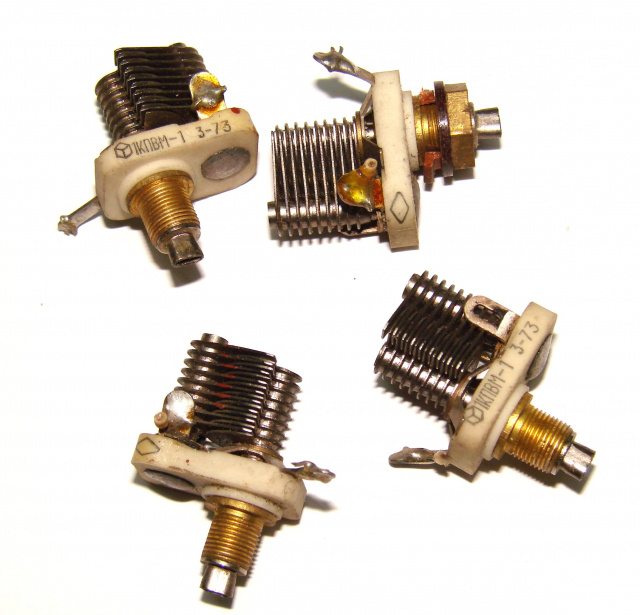

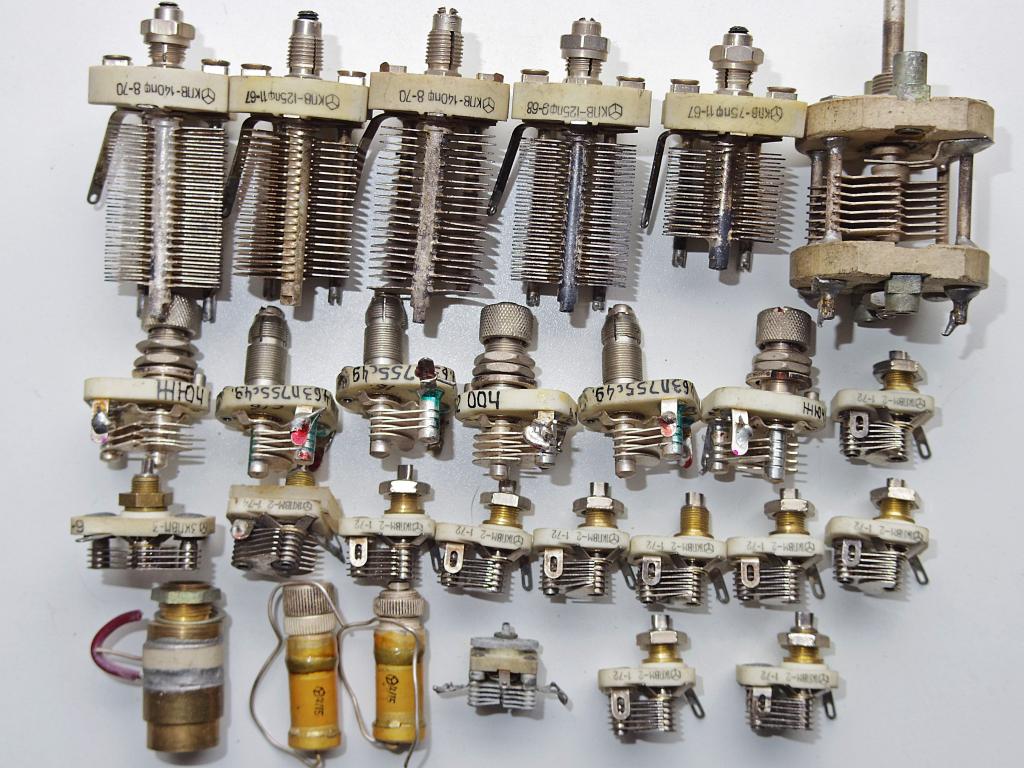

Подстроечные конденсаторы

Конденсаторы переменной емкости являются одним из наиболее важных элементов современной радиоэлектроники. Они широко применяются в измерительной аппаратуре и в различных устройствах электронной техники. К данному типу конденсаторов относятся подстроечные конденсаторы (конденсаторы полупеременной емкости), емкость которых устанавливают только в ходе настройки аппаратуры при выпуске ее с производства. Таким образом, в процессе эксплуатации их емкость уже не изменяется. Перенастройка конденсатора возможна только при ремонте данной аппаратуры. Возможность установки емкости компонента только в процессе настройки приводит к упрощению конструкции и снижению количества циклов регулировки в сравнении с переменными конденсаторами.

Подстроечные конденсаторы часто именуются триммерами. Такие компоненты могут быть использованы в схемах с плавным изменением частоты для компенсации разброса начальной емкости схемы, для установки требуемой величины емкостной связи, для настройки контуров на требуемые фиксированные частоты, для компенсации отклонений параметров элементов схемы и в др. областях. Основными техническими параметрами триммеров являются:

• C _{min, max} — границы диапазона регулировки — минимальная, максимальная емкости (Ф)
• U — допустимое напряжение (В). Величина допустимого и рабочего напряжения определяется свойствами и толщиной диэлектрика, а также расстоянием между выводами
• ТКЕ — температурный коэффициент емкости (ppm/^°С), является характеристикой температурной стабильности емкости
• Q — добротность в заданном диапазоне частот при максимальной емкости

Конструкция подстроечных конденсаторов определяется функцией устройств. Применяемые способы монтажа и крепления конденсаторов должны обеспечивать необходимую механическую прочность, надежный электрический контакт и исключение резонансных явлений во время воздействия вибрационных нагрузок. По особенностям конструкции условно такие конденсаторы можно разделить на пластинчатые, цилиндрические и дисковые. Особое внимание при выборе триммеров также уделяется выбору типа диэлектрика, используемого в пассивном компоненте. Так, например,выделяют подстроечные конденсаторы:

• с газообразным или жидким диэлектриком (воздушные, газонаполненные, маслонаполненные)
• с твердым неорганическим диэлектриком (керамические, стеклянные, слюдяные)
• с твердым органическим диэлектриком (воздушнопленочные, тефлоновые и др.)

Компания Temex-Ceramics является одним из ведущих мировых производителей ВЧ и СВЧ пассивных компонентов, применяемых в телекоммуникациях, медицинском и промышленном оборудовании, военной и аэрокосмической аппаратуре и др.. В настоящее время, усовершенствование технологий и развитие потенциала компании ведется в одном из важнейших направлений — производстве многослойных керамических (высоковольтных, высокотемпературных, высокочастотных) и подстроечных конденсаторов с воздушным, керамическим или сапфировым диэлектриком, а также регулирующих элементов для резонаторных фильтров.

Компанией Temex-Ceramics представлен широкий ассортимент триммеров с различными техническими параметрами, выпускаемые как для поверхностного монтажа (SMD), так и в выводном исполнении, характеризующиеся высокой добротностью.

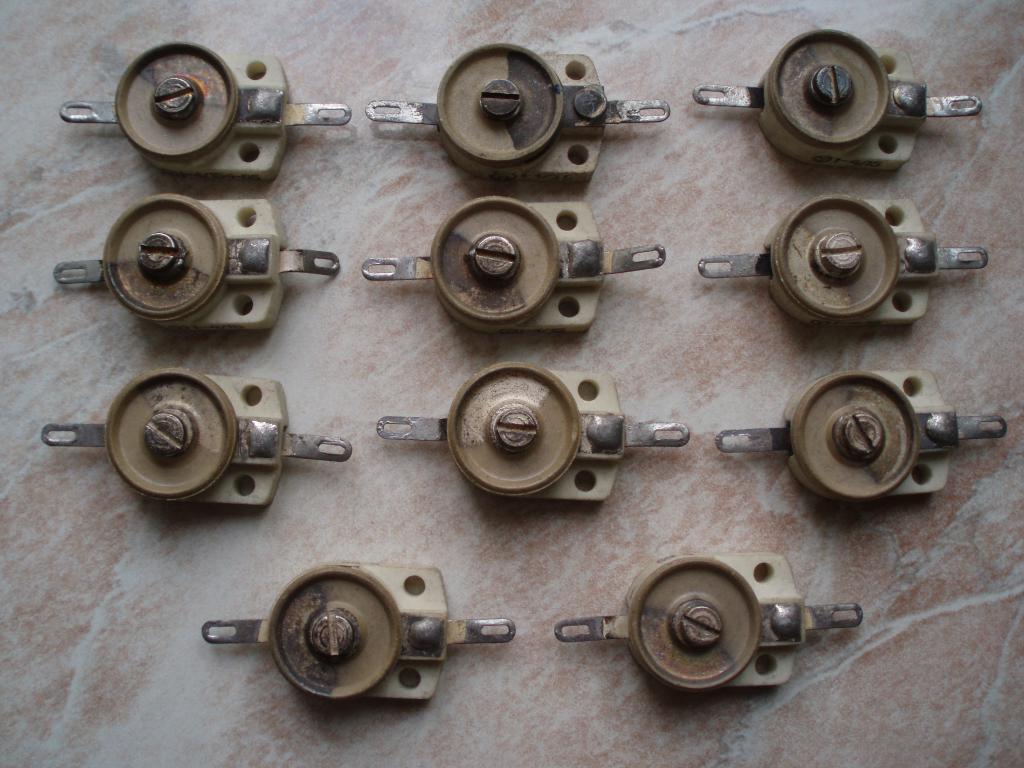

Подстроечные конденсаторы с керамическим диэлектриком

Подстроечные керамические конденсаторы могут использоваться в космическом приборостроении, радиоприемных и передающих устройствах, телевизионных и видеосистемах и др. Такие компоненты отличаются прежде всего улучшенными удельными характеристиками. В частности, триммеры (серии AT2320G, AT 9401G, AT 9402G, AT 9410G, AT 0300/AT1300) , предназначенные для поверхностного монтажа (SMD), представляют собой компоненты, применяемые в электрических схемах, где размер и техническое исполнение являются особенно важными параметрами. Например, герметизированная серия подстроечных SMD конденсаторов с алюминиевым корпусом характеризуется устойчивостью к жестким воздействиям окружающей среды, а также механической и электрической прочностью. Кроме того, конструкция корпуса конденсатора защищает его от проникновения внутрь изделия флюса или обезжиривающего раствора при пайке. Рабочий диапазон частот таких компонентов не превышает 2 ГГц. Миниатюрные триммеры характеризуются высокой добротностью, стабильностью электрических характеристик в течение всего срока службы изделия. Отмеченные компоненты доступны в немагнитном исполнении. Среди SMD компонентов, выпускаемых компанией, можно выделить серии триммеров:

SMD герметизированные керамические триммеры

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при 100МГц и Cmax	Подробнее
Серия AT 23XXG
AT2320G-0-1	0. 6 — 2.5	250	500	-55÷+125	100+/-200	>3000
AT2320G-1	1.0 — 5.0	250	500	-55÷+125	100+/-200	>1000
AT2320G-2	2.5 — 10.0	250	500	-55÷+125	100+/-200	>1000
AT2320G-3	7.5 — 18.0	250	500	-55÷+125	-450+/-300	>500
AT2340G-4	8.5 — 22.0	250	500	-55÷+125	-1100+/-300	>300

Миниатюрные SMD керамические триммеры

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при 100МГц и Cmax	Подробнее
Серия AT 9401G
AT9401G-0 AT9401G-0 SL1	0. 25 — 0.7	250	500	-55÷+125	50+/-50	>1000
AT9401G-1 AT9401G-1 SL1	0.5 — 1.3	250	500	-55÷+125	NPO+/-100	>1000
AT9401G-2 AT9401G-2 SL1	0.6 — 2.0	250	500	-55÷+125	-400+/-200	>1000
AT9401G-4 AT9401G-4 SL1	1.5 — 4.0	250	500	-55÷+125	-1100+/-300	>500
Серия AT 9402G
AT9402G-0 AT9402G-0 SL1	0.5 — 2.5	250	500	-55÷+125	100+/-100	>3000
AT9402G-1 AT9402G-1 SL1	1. 0 — 5.0	250	500	-55÷+125	100+/-200	>1000
AT9402G-2 AT9402G-1 SL1	2.5 — 10.0	250	500	-55÷+125	-50+/-100	>1000
AT9402G-4 AT9402G-4 SL1	3.0 — 12.0	250	500	-55÷+125	-1100+/-300	>500
AT9402G-6 AT9402G-6 SL1	8.0 — 25.0	250	500	-55÷+125	-1100+/-300	>300
AT9402G-8 AT9402G-8 SL1	5.0 — 15.0	250	500	-55÷+125	-300+/-300	>750
AT9402G-9 AT9402G-9 SL1	7. 0 — 18.0	250	500	-55÷+125	-450+/-300	>500
СерияAT9410G
AT9410G-0 AT9410G-0 SL1	1.0 — 4.5	250	500	-55÷+125	50+/-50	>1000
AT9410G-1 AT9410G-1 SL1	2.5 — 10.0	250	500	-55÷+125	-100+/-200	>1000
AT9410G-2 AT9410G-2 SL1	4.0 — 18.0	250	500	-55÷+125	-400+/-200	>700
AT9410G-3 AT9410G-3 SL1	6.0 — 35.0	250	500	-55÷+125	-1100+/-300	>200
AT9410G-4 AT9410G-4 SL1	7. 0 — 40.0	250	500	-55÷+125	-1100+/-300	>200
AT9410G-5 AT9410G-5 SL1	10.0 — 50.0	250	500	-55÷+125	1500+/-500	>200
AT9410G-25 AT9410G-25 SL1	5.0 — 25.0	250	500	-55÷+125	NPO+/-150	>200

Сверхкомпактные керамические триммеры для SMD монтажа

Серия триммера	Диапазон емкостей (пФ) +50%/-0	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Сопротивление изоляции, МОм	Подробнее
Серия AT 0300/AT1300
AT0303 AT1303	1. 5 — 3.0	100	220	-40÷+85	0+/-200	10000 мин
AT0306 AT1306	2.0 — 6.0	100	220	-40÷+85	0+/-300	10000 мин
AT0308 AT1308	3.0 — 8.0	100	220	-40÷+85	-750+/-500	10000 мин
AT0310 AT1310	2.0 — 10.0	100	220	-40÷+85	0+/-300	10000 мин
AT0315 AT1315	3.0 — 15.0	100	220	-40÷+85	0+/-300	10000 мин
AT0320 AT1320	4. 5 — 20.0	100	220	-40÷+85	0+/-500	10000 мин
AT0330 AT1330	5.5 — 30.0	100	220	-40÷+85	-7500+/-500	10000 мин
AT0340 AT1340	8.0 — 40.0	100	220	-40÷+85	-7500+/-500	10000 мин

Подстроечные конденсаторы с сапфировым диэлектриком

При выборе диэлектрика для высокоточных подстроечных конденсаторов для многих разработчиков особый интерес представляет сапфир. Триммеры с сапфировым диэлектриком (серия AT272 *,AT SM260X, AT SM270X, AT SM280X, AT SM290X) характеризуются высокой добротностью, достаточно низким значением температурного коэффициента, большим сроком службы и обеспечивают отсутствие шумов при настройке оборудования. Кроме того, такие конденсаторы обладают достаточно большой емкостью при небольших размерах корпуса, что позволяет их активно использовать в беспроводных средствах связи, в электрических схемах СВЧ-устройств различного назначения. Благодаря изоляционным свойствам диэлектрического материала и достаточно прочной конструкции корпуса в триммерах достигаются высокие значения напряжения электрического пробоя.

Триммеры с сапфировым диэлектриком

Серия триммера	Диапазон емкостей* (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C*	Q, при Cmax	Подробнее
Серия AT272
AT2726X	0.3 — 1. 2	500	1000	-55÷+125	0+/-50	>5000 при 250МГц
AT SM260X	0.3 — 1.2	500	1000	-55÷+125	0+/-50	>5000 при 250МГц
AT2727X	0.6 — 4.5	500	1000	-55÷+125	0+/-50	>3000 при 250МГц
AT SM270X	0.6 — 4.5	500	1000	-55÷+125	0+/-50	>3000 при 250МГц
AT2728X	0.4 — 2.5	500	1000	-55÷+125	0+/-50	>4000 при 250МГц
AT SM280X	0. 4 — 2.5	500	1000	-55÷+125	0+/-50	>4000 при 250МГц
AT27290X	0.8 — 8.0	500	1000	-55÷+125	0+/-75	>3000 при 100МГц
AT SM290X	0.8 — 8.5	500	1000	-55÷+125	0+/-75	>3000 при 100 МГц

* — значение приводится для стандартных серий

Подстроечные конденсаторы с воздушным диэлектриком

Серия воздушных подстроечных конденсаторов (AT 5200, AT 5400, AT 5500 , AT 5600, AT 5700, AT 5800 и др.) была специально разработана компанией Temex-Ceramics для применения в СВЧ устройствах различного функционального назначения. Воздух в сравнении с твердыми диэлектриками обладает целым рядом положительных свойств: малой проводимостью, отсутствием зависимости диэлектрической проницаемости (ε) от частоты, малой зависимостью ε от температуры, давления и влажности. Кроме того, при использовании такого диэлектрика наиболее просто осуществляется изменение емкости за счет взаимного перемещения пластин. Использование воздуха в качестве диэлектрика позволяет создать наиболее простые конструкции с улучшенными электрическими свойствами (малый тангенс угла потерь, невысокие значения ТКЕ, стабильность емкости), что позволяет их использовать в кварцевых генераторах и фильтрах, мобильных радиоустройствах, авиационных средствах связи, радиолокаторах, в кабельном телевидении и др.

Триммеры Temex-Ceramics с воздушным диэлектриком

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q при 100Мгц, при Cmax	Подробнее
Миниатюрные триммеры с воздушным диэлектриком
AT 5800 AT 5801 AT 5802 AT 8051	0. 35 — 3.5	250	500	-55÷+125	0+/-50	>10000
AT 5850 AT 5851 AT 5852 AT 5853	0.5 — 5.0	250	500	-55÷+125	0+/-50	>7500
AT 5700 AT 5701 AT 5702 AT 8050	0.8 — 6.0	250	500	-55÷+125	0+/-15	>10000
AT 5750 AT 5751 AT 5752 AT 5753	0.8 — 10.0	250	500	-55÷+125	0+/-50	>7500
Стандартные триммеры с воздушным диэлектриком
AT 5200 AT 5201 AT 5202 AT 8052	0. 8 — 10	250	500	-55÷+125	0+/-15	>5000
AT 5400 AT 5401 AT 5402 AT 8053	1.0 — 14.0	250	500	-55÷+125	0+/-25	>3000
AT 5450 AT 5451 AT 5452 AT 5453	1.0 — 16.0	250	500	-55÷+125	0+/-50	>3000
AT 5500 AT 5501 AT 5502 AT 8054	1.0 — 20.0	250	500	-55÷+125	0+/-30	>1000
AT 5600 AT 5601 AT 5602	1.0 — 30.0	250	500	-55÷+125	0+/-30	>800
Высоковольтные триммеры с воздушным диэлектриком
AT 5301 AT 5302	0. 8- 10.0	500	1000	-55÷+125	0+/-20	>2000

Высоковольтные подстроечные конденсаторы Temex-Ceramics

Компания Temex-Ceramics разработала специальную серию немагнитных высоковольтных подстроечных конденсаторов (AT 52H, AT 55H) на основе тефлонового и сапфирового диэлектрика, которые находят широкое применение в медицине, приборах, работающих на основе магнитно-ядерного резонанса и др.. Поскольку к немагнитным свойствам материалов предъявляются жесткие требования, все выпускаемые изделия соответствуют директиве RоHS. Среди производимых Temex-Ceramics немагнитных триммеров можно выделить:

Высоковольтные триммеры Temex-Ceramics с тефлоновым диэлектриком

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при Cmax	Подробнее
AT52H
AT 52H01 AT 52H02	1. 5 — 10.0	1250	2500	-55÷+125	50+/-40	>1400 при 195 МГц
AT55H
AT 55H01 AT 55H02	1.5 — 19.0	1000	2000	-55÷+125	0+/-50	>1000 при 175 МГц

Высоковольтные триммеры Temex-Ceramics с сапфировым диэлектриком

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при 100 МГц при Cmax	Подробнее
AT572
AT 57290	0. 8 — 8.0	500	1000	-55÷+125	350+/-75	>3000
AT 57250	1.0 — 13.0	1500	2250	-55÷+125	350+/-75	>1500
TG09
TG 091	0.5 — 8.0	1500	2500	-55÷+125	350+/-75	>2500
TG 092	0.5 — 10.0	1000	1600	-55÷+125	350+/-75	>2000
TG 094	0.6 — 8.0	5000	10000	-55÷+125	400+/-100	tbc

Керамический чип компонента LaserTrim

Керамические чип компоненты LaserTrim характеризуются достаточно низкой себестоимостью (в сравнении с триммерами других серий) и подходят для использования в устройствах, чувствительным к вибрации и шумам, где механическая подстройка запрещена. Конденсаторы LaserTrim характеризуются высокой добротностью, компактностью, низким дрейфом емкости, высоким сопротивлением изоляции и др. Основные области применения: сотовая связь, радиомодемы, блоки дистанционного управления. Кроме того, конденсаторы этой серии широко используют в узлах электрических схем в: осцилляторах, фильтрах, антеннах и др.

Конденсаторы LaserTrim

Серия	Емкость, (пФ)	Отклонение от емкости	Номинальное напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Подробнее
L14 L15 L18 L41	1-21	-0%/+25%	50	-55÷+125	0+/-30

Тюнеры Temex-Ceramics

Тюнеры используют для точной настройки таких СВЧ компонентов как, фильтры, резонаторы, осциллографы, волноводы, диэлектрические резонаторы и др. . Высокая надежность конструкции, стабильность параметров после настройки, наличие блокирующих пазов и регулировка шума обеспечивает использование тюнеров в заданном диапазоне частот. Основные области применения таких компонентов — космическое приборостроении, волноводы, преобразователи сопротивления и др.

Керамические триммерные конденсаторы

1-800-RFPARTS (1-800-737-2787) 1-760-744-0700 (США) ЗАКАЗЫ: [email protected] 435 S PACIFIC ST SAN MARCOS, CA 92078

Электронный распределитель ARCO

RF Parts является дистрибьютором триммерных конденсаторов ARCO Electronic. У нас есть модели серий 40, 42 и 46. У нас также есть серии 30M и L30HV.

Миниатюра Johanson и триммеры AVX/Kyocera

У нас есть оригинальные миниатюрные триммеры Johanson и триммеры для поверхностного монтажа AVX/Kyocera. Они доступны в ограниченном количестве.

Пожалуйста, выберите из следующих категорий ТРИММЕР:

Посмотреть, как: Список Сетка

Показать 5 10 15 20 25 Все на странице

Сортировать по Позиция Имя Цена

1. $9,91

   Керамический триммерный конденсатор 3–9 пФ
   Новый Старый склад * Больше не поставляется для экспорта 05

2. $12,91

   Диапазон емкости: 2,5–10 пФ
   Максимальное номинальное напряжение: 250 В
   Q при частоте 1000 при 100 МГц
   Размер: диаметр 0,225 дюйма (5,72 мм) экспорт
   Производитель: Johanson Manufacturing
   Артикул: 9410-1

3. $12,91

   A4102/OX Подстроечный конденсатор, компрессионный слюдяной, 4–20 пФ, корпус типа 40, серия A (аналог 402)  (NOS)

   Новый Старый склад * Больше не доступен для экспорта
   Производитель: Arco
   Артикул: A4102/OX

   Сделано в США


4. 7,95 $

   Распродано

   512-2002-003 Триммер, компрессионная слюда, 2-18pf, больше не доступен для экспорта, (NOS)

   Компания RF Parts больше не предлагает этот товар

   Сделано в США


5. 18,91 $

   • Тип 40 серии
   • Диапазон: 25–115 пФ
   • Напряжение — рабочее: 175/250 В постоянного тока

   Новый Старый склад * Больше не доступен для экспорта
   Производитель: Sprague Goodman
   Артикул: GMA20600

   Сделано в США


6. $12,91

   Номер детали MFR: 406, A4006/OX
   Диапазон: 25–115 пФ
   Напряжение — рабочее: 175/250 В пост. тока
   Напряжение — испытательное: 350/500 В пост. » широкий

   Новый Старый склад * Больше не поставляется для экспорта
   Производитель: Arco
   Артикул: 406

   Сделано в США


7. 18,91 $

   Этот конденсаторный блок имеет приподнятую скобу и сплошные клеммы для печатных схем.
   Номер детали MFR: PC404, 404, A4004/OX, 404-PC
   Диапазон: 12–65 пФ
   Напряжение — рабочее: 175/250 В пост. тока
   Напряжение — испытательное: 350/500 В пост. широкий

   Новый Старый склад * Больше не доступен для экспорта
   Производитель: Arco, США

   Сделано в США


8. $18,91

   Слюдяной компрессионный триммерный конденсатор 12–65 пФ, серия 40
   Новый Старый склад * Больше не поставляется на экспорт
   Производитель: Arco, США
   Артикул: 404

   Сделано в США 900 29

9. $16,91

   T50317-3  Триммер для слюды с переменным давлением 8–50 фунтов на фут (переход к 403)

   Новый Старый склад * Больше не поставляется для экспорта

   Сделано в США


10. $17,91

    0003-05 Подстроечный конденсатор, компрессионная слюда, 14–118 пФ, крепление для ПК, настроечная гайка 5/32 (аналогично 406)

    Этот тип конденсатора поставляется со скобой, которая используется для крепления Кронштейн шириной 5/16 дюйма. Монтажные выступы с каждой стороны имеют суженные концы для облегчения монтажа на ПК. Сверху имеется настроечная гайка 5/32 для регулировки.  (Hi-pot протестирован при напряжении 500 В)

    Новый Старый склад * Больше не поставляется на экспорт


    Артикул: 0003-05

    Сделано в США


Переменные и триммерные конденсаторы. Объяснение

Конструкция переменного конденсатора, параметры диэлектрика и руководство по его выбору описаны в технической заметке, опубликованной в блоге Knowles Precision Devices

Как вы уже знаете, конденсаторы являются важными элементами схемы для хранения и подачи заряда по требованию. . Для катушек индуктивности и резисторов конденсаторы служат строительными блоками пассивных цепей и вспомогательными компонентами для активных цепей. Хотя в большинстве электрических цепей используется широкий диапазон конденсаторов с фиксированной емкостью, иногда предпочтительно или необходимо использовать компонент с переменным диапазоном емкости.

Эти переменные конденсаторы известны как подстроечные конденсаторы, поскольку их можно использовать для подстройки характеристик как активных, так и пассивных цепей. Эти компоненты позволяют выполнять различную настройку — подумайте о значениях частоты генератора или времени нарастания и спада. Кроме того, если значения дрейфуют в течение срока службы устройства, подстроечные конденсаторы можно при необходимости перекалибровать. Для чувствительных приложений, таких как магнитно-резонансная томография (МРТ), эти компоненты помогают оптимизировать производительность, когда любая нестабильность времени или температуры может повлиять на вывод изображения.

Компромиссы высокого уровня, которые следует учитывать при оценке типов конденсаторов

При проектировании схемы инженеры сталкиваются со многими компромиссами, и выбор между фиксированным или подстроечным конденсатором является одним из них. Как правило, подстроечный конденсатор обычно стоит дороже, чем конденсатор с фиксированной емкостью, но он также обеспечивает большую гибкость. Однако, когда допуск по емкости является проблемой, использование конденсатора с фиксированной емкостью с жесткими допусками обычно соответствует более высокой цене, а это означает, что подстроечный конденсатор может быть более эффективным с точки зрения затрат. Кроме того, в то время как конденсаторы с фиксированной емкостью когда-то были явно меньше, чем подстроечные конденсаторы, разработка подстроечных конденсаторов в виде чипов закрыла этот пробел.

Даже при крупносерийном производстве, где обычно предполагается использование конденсаторов с фиксированной емкостью, этот выбор действительно зависит от объема требуемой настройки. Например, схемы с частотами, которые могут нуждаться в регулировке, такие как фильтры и кварцевые генераторы, могут выиграть от гибкости настройки подстроечного конденсатора. При постобработке замена фиксированного конденсатора на печатной плате (PCB) из-за старения, дрейфа частоты или производственных отклонений может означать полную переработку печатной платы. Этой переделки можно избежать путем стратегического размещения подстроечного конденсатора.

Основы проектирования подстроечных конденсаторов

Подстроечные конденсаторы обычно имеют емкость от 1 до 2 пФ, но могут достигать 200 пФ и более. И в то время как фиксированный конденсатор, по сути, представляет собой две фиксированные металлические пластины — пластины статора и вращателя — которые удерживают заряд, в подстроечном конденсаторе эти пластины либо регулируются на расстоянии друг от друга, либо величина открытой области смещается для изменения величины емкости. . Как и в фиксированном конденсаторе, в качестве электрической изоляции между пластинами или другими металлизированными поверхностями используется некоторая форма диэлектрика, например воздух, керамика, стекло, политетрафторэтилен (ПТФЭ) или сапфир. Кроме того, точность и повторяемость элемента настройки в значительной степени способствуют точности и стабильности значения емкости подстроечного конденсатора.

Подстроечные конденсаторы могут иметь различные конструкции, в том числе трубчатые и пластинчатые. Емкость изменяется за счет перемещения поршня внутри металлизированной снаружи диэлектрической трубки. По мере того, как поршень перекрывается с большим количеством пластин статора, емкость увеличивается. Варианты включают использование поршня с подвижным набором концентрических металлических колец, вставленных в фиксированный набор параллельных колец. По мере зацепления колец емкость увеличивается. В трубчатом подстроечном конденсаторе емкость можно регулировать с помощью вращающегося или невращающегося поршня, который постоянно прикреплен к регулировочному винту (рис. 1).

Рис. 1. Емкость трубчатого подстроечного конденсатора регулируется винтом, прикрепленным к вращающемуся или невращающемуся поршню.

Во вращающейся трубчатой ​​конструкции узел поршень-винт вращается внутри резьбовой втулки в частично металлизированной диэлектрической трубке. Чем больше поршень задевает металлизированную часть диэлектрической трубки, тем больше емкость. Конструкция относительно проста в сборке и недорога, хотя различия в сопрягаемых деталях могут привести к неравномерности настройки до ±10 процентов.

В невращающейся конструкции поршень размещается на направляющих втулки и приводится в движение винтом, захваченным во втулке и не перемещающимся в осевом направлении. При вращении винта поршень скользит по направляющим и входит в металлизированную область диэлектрической трубки. Поскольку поршень не вращается, воздушный зазор остается постоянным, а настройка выполняется линейно в пределах ±1%, а не ±10%, как у вращающейся версии. В отличие от вращающейся конструкции, этот подход обеспечивает лучшую устойчивость к ударам и вибрации. Поскольку ток проходит по направляющим втулкам, а не по винту, индуктивность ниже, и могут быть достигнуты более высокие собственные резонансные частоты (SRF). Используя винт с мелкой резьбой, можно обеспечить многократную регулировку емкости с чрезвычайно высокой разрешающей способностью.

Сравнение вариантов диэлектриков для подстроечных конденсаторов

Как уже упоминалось, пространство между металлизированными поверхностями в подстроечном конденсаторе может быть заполнено различными диэлектриками, включая воздух, керамику, стекло, ПТФЭ и сапфир. Подстроечные конденсаторы с воздушным диэлектриком обеспечивают наименьшую изоляцию между заряженными поверхностями и, как правило, ограничены в возможностях обработки напряжения и значении емкости. Подстроечные конденсаторы, в которых используются диэлектрики из стекла, кварца и ПТФЭ, обеспечивают достаточную изоляцию для более высоких номинальных напряжений и могут достигать более высоких значений емкости.

Для высокочастотных приложений, где важны высокая добротность (добротность) и высокие SRF, многооборотные подстроечные конденсаторы на основе воздушных, сапфировых или PTFE диэлектрических материалов обеспечивают наименьшие потери и наилучшие общие характеристики. Величина изоляции, обеспечиваемая диэлектрическим материалом, влияет на номинальное напряжение подстроечного конденсатора, обычно определяемое как выдерживаемое напряжение диэлектрика (DWV). Например, ПТФЭ имеет более высокую диэлектрическую проницаемость, чем воздух (равную единице), и может поддерживать подстроечные конденсаторы с гораздо более высоким номиналом DWV, порядка 15 000 В или более.

Подстроечные конденсаторы на основе керамических диэлектриков имеют небольшие размеры, недороги и легко доступны на лентах и ​​катушках для использования в автоматизированных производственных машинах. Эти конденсаторы могут иметь диапазон емкости до 40 пФ и хорошо подходят для приложений, требующих небольшого размера и низкой стоимости. Но керамические подстроечные конденсаторы, как правило, страдают только от средней температурной стабильности, которая ухудшается с увеличением емкости. Эти компоненты доступны с добротностью около 1500 на частоте 1 МГц и номинальным температурным коэффициентом от 0 до 750 ppm/°C. Дрейф емкости обычно составляет от ±1 до ±5 процентов, а максимальное значение DWV составляет 220 В постоянного тока или меньше.

Как диэлектрик сапфир невероятно прочен. Значение его диэлектрической проницаемости не меняется с частотой, он механически прочен и влагонепроницаем, а его характеристики потерь стабильно низки даже на частотах выше 10 ГГц. Например, наш триммерный конденсатор Giga-Trim изготовлен из сапфира в качестве диэлектрика, что делает его практически неразрушимым миниатюрным триммером с превосходными электрическими характеристиками. Эти конденсаторы могут выдерживать суровые условия нагрева при пайке, чрезмерную настройку и грубое обращение. В результате превосходных диэлектрических и изоляционных свойств сапфирового корпуса также достигается высокое напряжение пробоя.

Руководство по выбору подстроечных конденсаторов — пример МРТ

Для чувствительных приложений, таких как магнитно-резонансная томография (МРТ), подстроечные конденсаторы помогают оптимизировать производительность, когда любая нестабильность во времени или температуре может повлиять на вывод изображения.

По сути, когда пациента помещают внутрь трубки МРТ-сканера и к нему прикладывается магнитное поле, протоны вращаются внутри молекул его тела, выстраиваясь в одну линию в одном направлении. Когда к протону в однородном поле прикладывается короткий, сгенерированный компьютером радиочастотный сигнал, он «подталкивается» к разрушению формации. После прерывания протоны возвращаются в исходное состояние выравнивания. В процессе перестройки излучается энергия; испускаемую энергию можно измерить и использовать для идентификации различных типов молекул и их местоположения в организме. Подстроечные конденсаторы используются для настройки катушек TX и RX на частоту Ламора, частоту, на которой излучается эта энергия. Кроме того, настройка триммерного конденсатора имеет решающее значение для точности изображений МРТ.

Чтобы удовлетворить высокие требования МРТ, при выборе подстроечного конденсатора следует учитывать следующие важные факторы:

Коэффициент добротности	Влияет на мощность; более высокая добротность снижает самонагрев в радиочастотных условиях Важно в цепях фильтров; влияет на вносимые потери
K Значение (диэлектрическая постоянная)	Определяет плотность емкости в сочетании с выдерживаемым напряжением диэлектрика; чем выше значение K, тем меньше компонент может быть
Выдерживаемое напряжение диэлектрика	Максимальное напряжение постоянного тока, которое деталь может выдержать без отказа
Немагнитные свойства рулонные и поверхностные рулоны Тщательный контроль сырья и материалов процессы, необходимые для обеспечения точности и производительности МРТ
Полуоборотные и многооборотные триммеры	Полуоборотные триммеры имеют более низкую добротность, DWV и точность; обычно используются в средах с более низким напряжением и мощностью, где требуется некоторая настройка. Многооборотные триммеры отличаются более высокими показателями Q, DWV и производительностью; обеспечивает точность там, где необходима точная настройка

К компонентам МРТ предъявляются строгие требования по немагнитным свойствам. В дополнение к тщательному выбору материалов Voltronics, торговая марка Knowles Precision Devices (KPD), разработала уникальную испытательную установку, позволяющую измерять пробивное напряжение Q и RF на рабочих частотах МРТ. Это позволило разработать детали, разработанные специально для удовлетворения строгих требований МРТ.

Общие сведения о характеристиках подстроечного конденсатора

После того, как вы решили, что подстроечный конденсатор подходит для вашего приложения, необходимо принять множество дополнительных решений. В дополнение ко многим диэлектрическим вариантам подстроечные конденсаторы также доступны в различных типах корпусов, включая те, которые предназначены для монтажа на печатных платах, панельного монтажа и поверхностного монтажа. Подстроечные конденсаторы доступны даже для низкотемпературных применений в криогенных системах и изготовлены без использования магнитных материалов для использования в критически важных промышленных и медицинских приложениях, таких как системы МРТ.

При сравнении подстроечных конденсаторов также необходимо учитывать множество характеристик, включая диапазон емкости, количество витков, необходимых для охвата диапазона емкости, SRF, минимальную добротность, температурный коэффициент, крутящий момент настройки, рабочее напряжение постоянного тока, DWV и размер. . При просмотре этих спецификаций и сравнении компонентов от разных производителей важно максимально нормализовать значения этих характеристик, поскольку производители могут использовать разные точки отсчета для измерений.

Рис. 2. Подстроечные конденсаторы серии NT имеют номинальное рабочее напряжение постоянного тока до 7500 В и DWV до 15 000 В для диапазона емкости от 2 пФ до 100 пФ.

Например, глядя на Q, также обратите внимание на частоту, на которой он был измерен (которая может варьироваться от 1 до 250 МГц), а также на указанную емкость. Чем выше Q, тем на более высокой частоте будет работать триммер. Кроме того, поскольку Q является функцией частоты, которая уменьшается с увеличением частоты, любое сравнение подстроечных конденсаторов от разных поставщиков должно относиться к общей частоте, такой как 1 МГц или 100 МГц. Кроме того, вы также должны отметить значение емкости для SRF, которое также может быть измерено при любом значении емкости в пределах диапазона настройки.

Также следует учитывать максимальное номинальное рабочее напряжение постоянного тока подстроечного конденсатора, которое является типичным максимальным значением постоянного напряжения, для которого этот компонент разработан и испытан. DWV обычно в два раза превышает значение максимального рабочего напряжения и представляет собой краткосрочное значение, выше которого обычно происходит повреждение. Номинальное напряжение обычно зависит от размера конденсатора и типа диэлектрика, используемого в подстроечном конденсаторе, при этом материалы с высокой изоляцией, такие как ПТФЭ, способны выдерживать довольно высокие уровни напряжения. Например, наша серия NT подстроечных конденсаторов с ПТФЭ диэлектриком имеет номинальное рабочее напряжение постоянного тока до 7500 В и DWV до 15 000 В. Эти конденсаторы обеспечивают диапазон настройки емкости от 2 пФ до 100 пФ, хотя высоковольтная составляющая номинала относительно велика, ее длина составляет около 5 дюймов (рис. 2).

В то время как диапазон рабочих температур должен быть фактором, вы также должны понимать влияние температуры на установленное значение конденсатора подстроечного резистора, представленное температурным коэффициентом компонента. Температурный коэффициент представляет величину отклонения емкости компонента в частях на миллион (частей на миллион) на градус изменения температуры. Меньшее значение температурного коэффициента представляет собой более стабильный конденсатор. При сравнении моделей разных производителей важно сравнивать значения температурного коэффициента для одного и того же диапазона емкостей. Кроме того, для военного применения подстроечные конденсаторы должны быть указаны в соответствии с требуемым диапазоном температур (от –65 до +125 °C), а также в соответствии с MIL-PRF-14409. спецификации, которые требуют проверки деталей в соответствии с определенными уровнями механического удара и вибрации.

Наконец, когда размер конденсатора является решающим фактором, сегодня доступны недорогие подстроечные конденсаторы размером с микросхему, которые могут заменить конденсаторы микросхемы с фиксированной емкостью с небольшими потерями в площади печатной платы. Наши конденсаторы Thin-Trim идеально подходят для приложений, где размер и производительность являются наиболее важными. Эти одновитковые конденсаторы обладают замечательными электрическими характеристиками для своего небольшого размера и могут использоваться на частотах до 2 ГГц.

Рис. 3. Подстроечные конденсаторы серии Knowles A1 включают модели с 13 витками для настройки общей емкости в диапазоне 12 пФ.

Диапазон емкости и возможности настройки

Диапазон емкости и количество оборотов для регулировки этого диапазона определяют степень контроля над настройкой емкости. Подстроечные конденсаторы доступны в недорогих моделях с емкостью от 1 пФ до 2 пФ и полвитка до блоков с диапазонами перестройки до 250 пФ и более и многократными оборотами регулировки. Проще говоря, для большего контроля укажите подстроечный конденсатор с большим числом витков для заданного диапазона емкости. Например, наши недорогие подстроечные конденсаторы серии A1 включают модели с максимальными значениями емкости 4 пФ, 8 пФ и 12 пФ и семью витками для регулировки двух моделей с меньшим значением пФ и 13 витками для регулировки модели 12 пФ (рис. 3). ).

Момент настройки — это просто мера силы, необходимой для поворота регулировочного винта подстроечного конденсатора. Хотя это кажется очевидным, значение должно быть в диапазоне, который обеспечивает достаточный крутящий момент, чтобы гарантировать, что регулировка останется на месте после установки, но не настолько большой крутящий момент, чтобы для настройки потребовалось чрезмерное усилие. Этот крутящий момент обычно должен находиться в диапазоне от 0,3 до 3,0 дюймов на унцию.
