Подсветка жк телевизора. Проблемы подсветки ЖК-телевизоров: причины и способы ремонта

Почему перестает работать подсветка в ЖК-телевизорах. Как проявляются неисправности подсветки. Основные причины выхода из строя светодиодов. Какие существуют способы ремонта подсветки ЖК-телевизоров. Как продлить срок службы подсветки.

Признаки неисправности подсветки ЖК-телевизора

Подсветка является ключевым элементом ЖК-телевизора, обеспечивающим формирование изображения на экране. При ее выходе из строя возникают характерные симптомы:

• Отсутствие изображения при наличии звука
• Мерцание или мигание подсветки
• Частичное затемнение отдельных участков экрана
• Полное отсутствие подсветки и изображения

Чтобы убедиться, что проблема именно в подсветке, можно провести простой тест — посветить фонариком на включенный экран телевизора. Если при этом изображение проявляется, значит неисправна именно система подсветки.

Основные причины выхода из строя подсветки

Существует несколько ключевых факторов, приводящих к преждевременному выходу из строя светодиодной подсветки в ЖК-телевизорах:

1. Конструктивные просчеты производителей

Нередко производители не обеспечивают достаточный отвод тепла от светодиодов, что приводит к их перегреву и деградации. Также встречается завышение рабочего тока, сокращающее срок службы.

2. Неправильная эксплуатация

Многие пользователи устанавливают яркость подсветки на максимум (100%), что существенно сокращает ресурс светодиодов. Рекомендуется не превышать уровень 60-70%.

3. Заводской брак комплектующих

Иногда причиной становится низкое качество самих светодиодов или ненадежная пайка при монтаже. Выход из строя даже одного диода в цепочке может привести к отказу всей подсветки.

Способы ремонта подсветки ЖК-телевизоров

Существует несколько основных методов восстановления работоспособности подсветки:

1. Замена неисправных светодиодов

Производится точечная замена вышедших из строя диодов на новые аналоги. Требует высокой квалификации мастера для подбора совместимых светодиодов.

2. Замена светодиодных линеек целиком

Применяется при множественных отказах диодов или повреждении самих планок. Более дорогостоящий, но и более надежный способ ремонта.

3. Ремонт драйвера подсветки

В некоторых случаях проблема кроется в схеме управления подсветкой. Производится диагностика и замена неисправных компонентов на плате драйвера.

Как продлить срок службы подсветки телевизора

Чтобы максимально увеличить ресурс работы подсветки, рекомендуется следовать нескольким правилам:

• Не устанавливать яркость выше 70% от максимума
• Обеспечить хорошую вентиляцию задней панели телевизора
• Избегать длительной работы на статичном изображении
• Периодически проводить профилактическую чистку от пыли

Соблюдение этих простых рекомендаций поможет значительно увеличить срок службы подсветки и телевизора в целом.

Стоит ли ремонтировать подсветку самостоятельно

Ремонт подсветки ЖК-телевизора — довольно сложная процедура, требующая специальных навыков и оборудования. Основные риски самостоятельного ремонта:

• Повреждение матрицы при разборке (самый дорогой компонент)
• Неправильный подбор или монтаж светодиодов
• Повреждение шлейфов и разъемов
• Нарушение герметичности конструкции

Поэтому в большинстве случаев ремонт подсветки лучше доверить квалифицированным специалистам в сервисном центре. Это обеспечит качественное устранение неисправности и гарантию на выполненные работы.

Когда ремонт подсветки нецелесообразен

В некоторых ситуациях восстановление подсветки может быть экономически невыгодным:

• Стоимость ремонта превышает 50% цены нового телевизора
• Телевизор эксплуатируется более 5-7 лет
• Имеются другие неисправности помимо подсветки
• Модель устарела морально и технически

В таких случаях рекомендуется рассмотреть вариант покупки нового современного телевизора с улучшенными характеристиками.

Заключение

Подсветка является критически важным элементом ЖК-телевизора, от которого зависит качество и яркость изображения. При бережной эксплуатации она способна прослужить весь срок службы устройства. Однако в случае неисправности грамотный ремонт позволяет восстановить работоспособность телевизора и продлить срок его эксплуатации на несколько лет.

Проблемы и способы ремонта подсветки современных ЖК-телевизоров

На сегодняшний день основная проблема поломки ЖК-телевизоров – это неисправная подсветка матрицы. Проблема проявляется следующим образом:

1.Звук есть, а изображения нет

2.Мелькает подсветка матрицы (включается и выключается)

3.Затемнение какой-то области экрана (середина, верх, низ) и в последующем, как правило, отсутствие подсветки.

Вызвано это неисправностью светодиодов подсветки матрицы, которые распаяны на светодиодных линейках. Часто бывает, что из-за одного неисправного светодиода не работает вся подсветка. Причин выхода из строя несколько:

1. Просчет производителей. Очень часто в ремонте бывают телевизоры, у которых драйвер подсветки выставлен на максимальный или даже завышенный ток, что приводит к перегреву и выходу из строя подсветки.

2. Вторая причины вытекает из первой. Сами владельцы выставляют подсветку телевизора на максимум (100%). А так как сами производители еще и завышают ток, то работа в таком режиме сильно сокращает срок службы телевизора. Рекомендуется выставлять яркость не более 60-70%. Это существенно продлит срок службы подсветки.

3. Это брак самих светодиодов. Неоднократно в ремонте встречаются телевизоры, у которых неисправен один светодиод, а остальные диоды в отличном состоянии.

Что с этим делать: как правильно и максимально надежно отремонтировать такую неисправность?

Самый простой и надежный способ, который не требует специального оборудования – это замена всех светодиодных линеек на оригинальные новые (именно на НОВЫЕ, а не б/у или восстановленные REF с Китая). И все бы не плохо, но есть и минусы. Первый минус – это цена. Цена этих линеек довольно высокая, а так как менять необходимо все линейки разом, то ремонт выливается в кругленькую сумму. Второй минус – найти такие новые линейки проблематично, чаще всего удается их купить только на брендовые телевизоры (Samsung, Lg, Philips, Panasonic, Thomson) и то, далеко не на все модели.



Второй способ – дешёвый и тоже не требует никакого оборудования. Это замена неисправных(-ной) линейки(-ек) на б/у с битых телевизоров или восстановленные. Этот путь используют как большинство сервисных центров, частников, так и сами владельцы телевизоров, желающие самостоятельно отремонтировать свою технику. Главный плюс этого способа – это цена ремонта. Также к положительным сторонам этого способа относится то, что можно найти линейки с битых телевизоров, что расширяет возможность ремонта самых различных брендов. Минусы такого способа – это качество ремонта. Сколько будет работать и какой остаточный ресурс этих линеек – неизвестно. Но как правило, они работают 3-6 месяцев и опять попадают в ремонт. Если повезет, то могут попасться линейки с практически нового телевизора с минимальным износом, тогда он проработает довольно долго. Соответственно, из-за этих минусов мы не рекомендуем делать ремонт таким способом.

Третий способ, самый распространенный  и дешевый среди ремонтников ТВ, — это ремонт самих линеек подсветки. Этот способ заключается в замене/перепайке только НЕИСПРАВНЫХ светодиодов на линейке(-ках). Этот способ схож со вторым способом, но требует наличия паяльного оборудования, как минимум, нужен паяльный фен. Отличие от предыдущего способа в том, что не нужно искать и покупать точно такие линейки. Можно найти или купить светодиоды, обычно это от 1 до 5 штук, которые подходят по параметрам и по размерам, либо купить б/у линейку от другого тв с такими светодиодами и снять их оттуда. Опасность такого ремонта заключается в следующем: если перепайка даже новых светодиодов делается на дешёвом оборудовании без контроля температуры (строительный, паяльный фен, утюг, плитка, духовка и др.), то их перегревают при снятии (если они снимаются с б/у линеек) и при установке, что крайне негативно сказывается на сроке их службы. В итоге получаем перегретые светодиоды и оставшиеся, нетронутые светодиоды с сомнительным сроком службы.

Неоднократно мы встречали ремонт, когда часть линейки с неисправными светодиодами вырезают и вставляют такие же куски линейки с рабочими диодами. Получается такой Франкенштейн, правда срок службы от этого не увеличивается, а последующий ремонт усложняется.  Поэтому мы не осуществляем такой ремонт ввиду сомнительного качества и срока службы такого оборудования после ремонта.

Четвертый способ – качественный, недорогой относительно замены на новые линейки, но требует хорошего оборудования. Это ремонт светодиодных линеек, замена всех светодиодов на новые: родные оригинальные светодиодные линейки остаются, с них убираются все старые светодиоды. Подбираются новые диоды по параметрам: ток, напряжение, корпус и припаиваются с помощью специального оборудования на место прежних.

Наш сервисный центр использует именно этот метод ремонта. Мы используем хорошее оборудование фирмы ТЕРМОПРО: камерная печь оплавления LED-580. Такое оборудование исключает перегрев, т.к. пайка ведется по термопрофилю с соблюдением контроля температуры. Получаем оригинальные линейки с новыми светодиодами, которые не подвергались перегреву. В некоторых случаях, если ток в драйвере был завышен производителем, его занижаем. В итоге получается более дешевый ремонт, все это работает очень долго, не меньше новых оригинальных линеек и на ремонт дается хорошая гарантия.

звук есть, а изображение отсутствует

Отсутствие изображения на экране телевизора — одна из самых частых поломок этого вида техники вне зависимости от моделей и брендов.

Вероятных причин исчезновения изображения на экране немало. Очень часто провоцирует неисправность отсутствие подсветки экрана.

Ремонт подсветки телевизора относится к категории особо сложного. Доверять его непрофессионалу крайне опасно. Самостоятельно, не имея соответствующих знаний, опыта и инструментов, выполнить его невозможно.

Поэтому, если ваш телевизор включается, реагирует на пульт, звук есть, а видео отсутствует, лучшее решение — обратиться в сервисный центр ВсеРемонт24!

Две причины неисправности подсветки телевизора

У качественных телевизоров изображение пропадает спустя долгие годы безупречной работы. К сожалению случаи, когда перестает показывать новая техника, случаются не реже (если не чаще).

Может не пройти и года(!) как ваш телевизор сломается, если не посчастливилось купить технику низкого качества.

У большинства современных телевизоров с жидкокристаллическим дисплеем стоит подсветка LED (light-emitting diode). Именно такие модели доминируют на российском рынке бытовой техники.

Экран ЖК-телевизора — жидкокристаллическая матрица, которая изнутри подсвечивается рядами припаянных лент LED-светодиодов.

Проще говоря, LED-подсветка — это множество маленьких лампочек-диодов, расположенных в телевизоре за жидкокристаллической матрицей.

Вариантов неисправностей подсветки телевизора всего две:

1. Сгорела какая-то линейка светодиодов. Светодиоды подключены последовательно, поэтому обрыв любого из них влечет за собой выход из строя всей подсветки LED. Напряжение порядка 200 вольт при этом продолжает поступать на лампочки.
2. Неполадки с драйвером контроля подсветки (LED-драйвером). В таком случае на светодиоды не поступает напряжение, поэтому они и не горят.

Убедиться в том, что виной отсутствия изображения стала неисправность подсветки, несложно. Направьте свет фонарика на экран работающего телевизора. Осуществив принудительную подсветку, вы разглядите изображение.

На этом самостоятельная диагностика завершится. Далее нужно приглашать мастера, который продиагностирует телевизор, разобрав его.

Профессиональный ремонт подсветки телевизора

Специалист снимет подставку и заднюю крышку телевизора, отсоединив от нее шлейф от джойстика. Станут доступны три платы телевизора:

• блок питания, на плате которого собран драйвер подсветки,
• плата main,
• плата управления матрицей t-con.

Демонтаж плат — очень кропотливое, требующее максимального сосредоточения внимания, занятие. Любое неточное движение может повлечь за собой окончательную поломку телевизора (например, обрыв шлейфа). Даже простое прикосновение к матрице грязными руками впоследствии обернется низким качеством изображения.

Опытный специалист аккуратно снимет:

1. T-con. Отсоединит шлейфы, выкрутит болты.
2. Защиту из металла с дешифраторов. Открутит болты крепления по бокам.
3. Переднюю рамку телевизора. Открутит болты крепления по всему контуру.
4. Дешифраторы с резиновых креплений. Для этого мастер осторожно переворачивает экран, придерживая матрицу.
5. Рассеивающую пленку. Сначала потребуется отщелкнуть защелки и снять рамку из пластика.
6. Отражатель. Снимет стопорные клипсы.

После этих действий ничто не помешает приступить к проверке самой подсветки телевизора.

Иногда проблема перегорания светодиода заметна невооруженным взглядом — одна или несколько лампочек подгорают в месте крепления, изменяется цвет их линз, они оплавляются.

Если видимых следов подпала отдельных диодов нет, придется проверять все LED-лампочки.

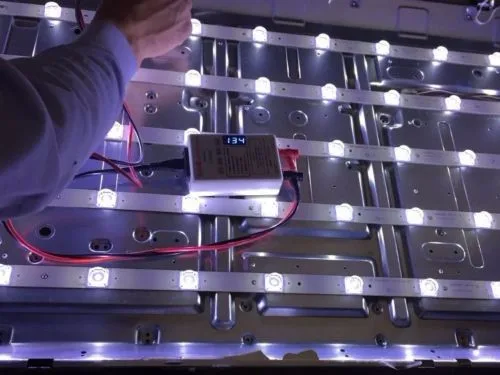

Сначала электропитание подключают к каждой линейке светодиодов. Какая линейка не загорелась, в той обрыв и/или короткое замыкание.

После питание подается поочередно к каждому светодиоду из неисправной линейки. Какой светодиод не горит, тот и неисправен.

Линзу снимают, а сам неисправный диод выпаивают (для этого используется паяльный фен). Затем на место неисправного светодиода припаивают новый. Линза приклеивается на прежнее место.

Ремонт подсветки телевизора окончен!

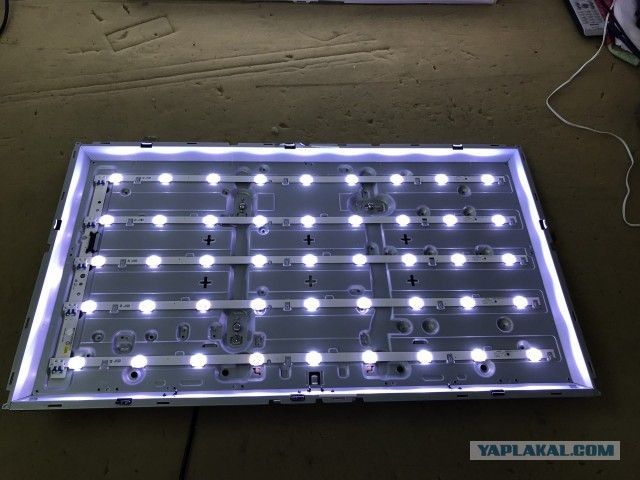

После мастер проверяет работоспособность подсветки (подается напряжение) и собирает телевизор в обратном порядке.

Если телевизор показывается и нигде на экране нет светлых или темных пятен, ремонт прошел успешно!

Если по результатам диагностики окажется что с линейкой светодиодов все в порядке, проблема сокрыта в драйвере в блоке питания.

Каждый LED-драйвер уникален. После проверки мультиметром, необходим предварительный анализ схемотехники. Далее проводятся изменения тока в светодиодных линейках, исходя из полученных данных и весь необходимый ремонт или замена деталей.

Знаете ли вы, что некоторые дилеры телевизионной техники специально выставляют уровень подсветки экрана в максимальное положение на всех режимах, чтобы ускорить выход из строя светодиодов и приблизить час ремонта?

Максимальная яркость способствует преждевременной поломке LED-подсветки. Поэтому в отремонтированном телевизоре устанавливается не слишком большая (оптимально 75%) яркость.

Ремонт подсветки лед телевизоров LG, Самсунг, Филипс, Тошиба и других марок в Москве

Ремонт подсветки лед телевизоров LG, Самсунг, Филипс, Тошиба и других марок на дому в Москве и мастерской на Минской 17. Вызов мастера на дом +7 495 369-54-54 ежедневно с 9 до 19. Замена сгоревших лед диодов или планок подсветки в сборе. Доработка драйвера подсветки с целью увеличения срока службы светодиодов. Бесплатная диагностика в мастерской, гарантия и скидки на работу.

Почему сгорает подсветка телевизора?

1. Ошибка разработчиков

Не обеспечен эффективный отвод тепла от источников света. Кристаллы светодиодов под действием температуры деградируют со временем, покрываются трещинами, сгорают. В расчеты заложен период эксплуатации телевизора, достаточный, чтобы отработать гарантийный срок, далее неважно. Ошибка, возможно, вполне сознательная и обусловлена политикой компаний производителей на увеличение продаж. Качество, надежность, долговечность, ремонт не выгодны. Сломался — покупай новый. Телевизор становится товаром одноразового использования.

2. Надо показать товар лицом

Практически в любом современном жк телевизоре есть возможность регулировки подсветки через пользовательское меню. Если установить уровень подсветки на 70% от максимальной, то с большой вероятностью можно утверждать, что через несколько лет ремонт подсветки не понадобится. Однако производитель и магазины устанавливают этот параметр на максимум 100%. В этом режиме изображение на экране телевизора выглядит чрезвычайно привлекательно, сочно и ярко, а вероятность продажи устройства возрастает. Вряд ли потребитель изменит эти свойства после покупки. Он не будет знать и думать о том, что подсветка телевизора работает в критическом режиме, перегревается и век ее недолог.

3. Заводской брак

Все излучающие свет лед диоды в подсветке экрана телевизора соединены последовательно или параллельно-последовательно. Те, кто хоть поверхностно знаком с азами электротехники понимают, что обрыв одного элемента приведет систему в нерабочее состояние. Это сродни перегоревшей лампочке в новогодней гирлянде: сгорела одна — не горят все. Применительно к телевизору, встречаются случаи отказов из-за некачественных комплектующих, при этом дефектным может быть сам излучатель и такое важное обстоятельство, как надежность контакта светодиода и планки подсветки. Нарушение технологии, ненадежная пайка, наличие окислов на контактных площадках создают предпосылки к частичной утере контакта, перегреву и разрушению светодиода: где тонко, там и рвется.



Методы ремонта светодиодной подсветки

Конструктивно лед подсветка экрана телевизоров Samsung, LG, Филипс, Супра или Mystery значительно отличается друг от друга не только внешне, но и типом, маркой, полярностью, рабочим напряжением установленных светодиодов. Исходя из этого, используются следующие варианты восстановления:

1. Замена сгоревших Led диодов

Отбраковываются неисправные светодиоды и меняются на новые. Трудоемкий процесс, осложненный отсутствием спецификаций на установленные изделия. Мастер руководствуется своим опытом и из большого количества позиций устанавливает те led диоды, которые оптимально будут сочетаться с остальными по цветовым и яркостным характеристикам и обеспечат отсутствие пятен и равномерность подсветки. Юстируются линзы рассеивателей. Дорабатывается схема драйвера для снижения тока через светодиоды и облегчения их температурного режима, что в конечном итоге увеличивает срок службы подсветки телевизора. Метод экономичен.

2. Замена линеек подсветки в сборе

Практикуется в том случае, если большинство излучателей требует замены. Если прогорели и механически повреждены контактные площадки и сами планки со светодиодами. Если наблюдается физическая деградация лед диодов в виде трещин на их линзах или потемнений, свидетельствующие об их эксплуатации в критическом режиме и возможному выходу из строя в недалеком будущем. Этот метод дороже обходится владельцу, но позволяет забыть о проблемах с подсветкой на ближайшие годы.

Стоимость ремонта лед подсветки экрана жк телевизора

Цена за ремонт складывается из нескольких факторов, главными из которых являются его сложность, диагональ телевизора в дюймах и стоимость замененных деталей. Способ ремонта подсветки и цена согласуется с клиентом после диагностики, когда станет известно состояние излучателей, количество сгоревших диодов и возможность их замены. Несомненно одно, ремонт лед подсветки экономичнее покупки нового телевизора, особенно это касается дорогостоящих моделей и телевизоров больших размеров.

Ремонт жк, LED телевизоров	в мастерской	на дому
телевизор с диагональю до 20″	от 1800 руб	от 2000 руб
телевизор с диагональю 21″-24″	от 2000 руб	от 2200 руб
телевизор с диагональю 25″-28″	от 2300 руб	от 2500 руб
телевизор с диагональю 29″-32″	от 2500 руб	от 2800 руб
телевизор с диагональю 33″-37″	от 3000 руб	от 3500 руб
телевизор с диагональю 38″-42″	от 3500 руб	от 3800 руб
телевизор с диагональю 43″-49″	от 4000 руб	от 4300 руб
телевизор с диагональю более 49″	договорная	договорная

*Вся представленная на сайте информация, касающаяся предоставления услуг и их стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

 Точная стоимость ремонта определяется мастером по результатам диагностики устройства. Стоимость запчастей не входит в стоимость работ по ремонту и оплачивается отдельно.

Особенности ремонта подсветки

Ремонт этого важного узла современного телевизора, обеспечивающего свечение жидких кристаллов, связан с полной разборкой жк дисплея. Чтобы добраться до излучателей, надо разобрать матрицу по винтику и аккуратно снять стекло. Это главная задача и головная боль мастера. Проводить эту процедуру лучше в условиях мастерской, хотя и от ремонта на дому мы не отказываемся, но если есть выбор, выбирайте стационар. Экран жк телевизора — самая дорогая его деталь. Ее стоимость варьируется в пределах 60% — 80% от цены за все устройство.

Профессионализм, внимательность, аккуратность, наличие свободного пространства и чистого помещения гарантирует сохранность матрицы, ее целостность и чистоту. Не доверяйте ремонт подсветки неопытным в этом деле людям и не проводите эту процедуру сами, уверовав в то, что это просто.

Это действительно не сложно, но есть свои тонкости и нюансы, не зная которых можно сделать так, что дальнейший ремонт будет нерентабелен. В мастерскую поступают телевизоры после самостоятельного ремонта с трещинами и сколами уголков матриц, оторванными шлейфами, но мы, в этом случае, помочь ничем не можем, кроме совета купить новый телевизор.

Информация о материале

Автор: ТВ-мастер Технический центр Москва 84953695454

Опубликовано: 29 января 2016

Обновлено: 04 декабря 2021

Создано: 25 января 2016

Просмотров: 2172

Добавить комментарий

Объяснение подсветки ЖК-дисплеев со светодиодами — CNET

Все так называемые светодиодные телевизоры на самом деле являются просто ЖК-телевизорами, в которых для подсветки используются светодиоды. Эта подсветка создает свет, который позволяет ЖК-дисплею создавать изображение. Тем не менее, существует несколько способов расположения светодиодной подсветки, и такое расположение может существенно повлиять на качество изображения.

Итак, вот ваш путеводитель по всем различным версиям с причудливыми иллюстрациями.

C-я CCFL, привет светодиод
В традиционных ЖК-дисплеях в качестве подсветки используются CCFL или люминесцентные лампы с холодным катодом. Хотя они дешевы, они не так энергоэффективны, как светодиоды. Что еще более важно, все они содержат ртуть и не могут обеспечить причудливую площадную подсветку, на которую способны некоторые модели со светодиодной подсветкой. Из-за этих проблем и падения цен на светодиоды ЖК-телевизоры с подсветкой CCFL очень скоро полностью исчезнут. В 2013 году ЛГ а Sony с гордостью объявила, что полностью отказалась от подсветки CCFL даже в своих самых дешевых телевизорах в пользу светодиодов. Vizio, Samsung, Sharp, Toshiba и Panasonic не так громко говорили об этом, но ни один из них не анонсировал телевизоры без светодиодной подсветки на 2013 год.

0003

Большинство светодиодных ЖК-дисплеев, представленных сегодня на рынке, имеют боковую подсветку, что означает, что светодиоды расположены по бокам телевизора и обращены к экрану. На изображении вверху светодиодные ленты находятся сверху и сбоку от этого изображения ЖК-панели в разобранном виде. Здесь есть крупный план (полная статья с большим количеством изображений здесь).

В некоторых моделях светодиоды расположены на задней панели телевизора лицом к вам. Они менее распространены, хотя и возвращаются в виде более дешевых, но более толстых, в основном недорогих светодиодных ЖК-дисплеев. Есть несколько высококачественных телевизоров, которые используют светодиодную подсветку полного массива немного по-другому, о чем мы поговорим позже.

Светодиоды с боковым освещением имеют световод, который помогает равномерно отражать свет от краев телевизора по всему экрану. Делают они это с переменным успехом. Чтобы дать вам представление о том, о чем я говорю, вот невероятно хорошо нарисованная схема из этой статьи, показывающая, как работают эти световоды.

На этой удивительной диаграмме показан вид сверху вниз на правую половину ЖК-дисплея со светодиодной подсветкой. Светодиод (здесь желтый, потому что белый не отображается на белом фоне) горит по ширине телевизора. Световод (круглые части) отражает этот свет в сторону экрана. Все сделано идеально, центр экрана (там, где направляющая самая высокая) такой же яркий, как и края.

Поскольку яркость света ближе всего к светодиодам, светодиодные ЖК-дисплеи с боковой подсветкой часто имеют плохую однородность. Это особенно заметно на темных сценах, где одни области экрана будут казаться ярче других. Углы или края могут иметь то, что выглядит как крошечные фонарики, сияющие на экране. Проверить Является ли однородность светодиодных ЖК-дисплеев проблемой? для большего.

У каждого производителя есть предпочтительный метод краевого освещения, но некоторые модели могут иметь один тип, а другие модели — другой тип. Вообще говоря, чем меньше светодиодов, тем дешевле будет производить телевизор. Меньшее количество светодиодов также означает лучшую энергоэффективность, но светодиодные ЖК-дисплеи уже настолько эффективны, что это незначительное улучшение. К сожалению, конкретные сведения о том, где расположены светодиоды телевизора (кроме «прямого» или «краевого»), количество светодиодов и другая полезная информация о подсветке, редко указываются в спецификации телевизора.

Самая большая разница между всеми методами светодиодной задней/боковой подсветки заключается в том, насколько эффективен их «локальный затемняющий свет», который, как вы увидите, стал довольно широким термином.

Очевидно, это макет того, как выглядит ЖК-дисплей. В реальном мире светодиоды находятся в рамке вокруг экрана. Они также меньше.

Внизу
В этом дизайне все светодиоды располагаются вдоль нижней части телевизора. Хотя производители не любят раскрывать, сколько светодиодов они используют, скорее всего, это тип с наименьшим количеством светодиодов.

Хотя телевизоры этого типа утверждают, что имеют «локальное затемнение», вы можете видеть, что это довольно широкое определение «локального». Даже если каждый светодиод регулируется независимо (крайне маловероятно), вы все равно можете затемнять только столбцы, которые тянутся сверху вниз. Что-то вроде этого:

Проблема со светодиодами только внизу, в том, что они всегда должны заполнять весь экран над собой. В зависимости от количества зон (адресуемых светодиодов) это приводит к тому, что «локальное» затемнение на самом деле является не более локальным, чем столбцы, идущие сверху вниз экрана.

Что это значит? Что ж, есть предел тому, насколько агрессивные производители могут программировать локальное затемнение. Представьте себе ночной пейзаж с яркой полной луной. В идеале луна яркая, а остальная часть сцены темная. С плазменными панелями, OLED-дисплеями и полноразмерными светодиодными ЖК-дисплеями с локальным затемнением (подробнее об этом позже) яркость Луны не зависит от остального изображения. Однако в ЖК-дисплеях со светодиодной подсветкой снизу, чтобы луна была яркой, светодиоды, которые освещают всю вертикальную часть экрана, должны быть яркими. Таким образом, в большинстве случаев все, что ниже Луны (в нашем примере), будет ярче, чем окружающее изображение. Вот отфотошопленная (и преувеличенная) демонстрация того, как это может выглядеть.

На этом преувеличенном изображении верхняя часть — это изображение, которое будет выглядеть на «обычном» ЖК-дисплее без локального затемнения или на плазменных, OLED-дисплеях и светодиодных ЖК-дисплеях с локальным затемнением. Джеффри Моррисон/CNET

M-O-O-N, что означает локальное затемнение.

Верхний и нижний
Как вы можете догадаться, в этой конструкции есть светодиоды на верхнем и нижнем краях экрана. Локальное затемнение здесь немного лучше, где зонами могут быть чуть меньшие участки экрана, вот так:

Джеффри Моррисон/CNET

Как видите, некоторые области по-прежнему освещены, но они не должны быть освещены, но стало намного лучше. Идея с локальным затемнением заключается в том, что вам нужна как можно более маленькая и точная область (в идеале, на пиксель, но это невозможно с современными технологиями). Помните, это вряд ли когда-либо будет выглядеть так сурово, я просто иллюстрирую суть, чтобы вы могли ее увидеть.

Левый и правый
Альтернатива верху и низу. Светодиоды по бокам. Локальное затемнение похоже на верхнее и нижнее.

Джеффри Моррисон/CNET

Так называемое «цветение», которое преследовало первые светодиодные ЖК-дисплеи с локальным затемнением, было значительно уменьшено. На более качественных телевизорах таких артефактов немного. Вместо этого обработка ошибается в сторону безопасности, не позволяя соседним светодиодам слишком различаться по яркости, чтобы не возникало проблем, подобных тем, которые вы видите здесь. Обратной стороной этого является меньшая резкость изображения, поскольку яркие объекты на темном фоне не кажутся такими яркими. Таким образом, в нашем примере с луной сама луна такая же тусклая, как и фон, тогда как на полноэкранном светодиодном ЖК-дисплее с локальным затемнением, на плазме или OLED она была бы заметно ярче.

Все стороны
В настоящее время это менее распространенный метод, так как для него требуется больше светодиодов, чем для любого другого метода бокового освещения. Локальное затемнение может стать немного более точным, но по-прежнему ограничено большими зонами. Если бы мы использовали наш пример изображения луны, результат с подсветкой со всех сторон выглядел бы точно так же, как сверху и снизу. Но с обычным видео (у которого больше источников света, чем просто луна), у него будет больше зон для работы, примерно так:

Хотя все еще большие области, меньшие области экрана адресуемы (теоретически).

All Sides раньше был наиболее распространенным методом краевого освещения. Но по мере того, как световоды улучшались, а затраты должны были снижаться (чтобы делать более дешевые светодиодные ЖК-дисплеи), этот метод стал довольно редким.

Подсветка без местного затемнения (также называемого прямым освещением)

Если бы это было реальное изображение светодиодного ЖК-дисплея с прямой подсветкой, то отдельных светодиодов было бы намного меньше. Кроме того, они будут выровнены симметрично. Надеюсь, общая мысль передана. Джеффри Моррисон/CNET

Почти все ЖК-дисплеи со светодиодной подсветкой используют этот метод. Светодиоды расположены на задней панели телевизора, обращены к вам, но нет обработки для их индивидуального затемнения. Вместо этого они работают как равномерная подсветка, как и большинство ЖК-дисплеев CCFL. Этот метод используется в самых дешевых светодиодных ЖК-дисплеях, как и в большинстве сверхмассивных светодиодных ЖК-дисплеев Sharp. Однородность, как правило, лучше, чем у дисплеев с боковой подсветкой, но поскольку локальное затемнение вообще отсутствует, исходный коэффициент контрастности ограничен самой ЖК-панелью (что обычно намного ниже, чем исходная контрастность плазменного телевизора).

Подсветка с локальным затемнением
Это совершенный ЖК-дисплей со светодиодной подсветкой, производительность которого не уступает лучшим плазмам. Как и у телевизоров с прямым освещением, у них есть светодиоды за экраном (изображение выше для прямого освещения также работает как наглядное пособие для этого типа). Аспект полного локального затемнения означает, что телевизор может затемнять зоны за темными областями экрана в довольно определенных областях, чтобы сделать изображение действительно ярким, резко увеличивая видимый коэффициент контрастности.

Здесь вы можете увидеть фактическое изображение того, как выглядит полноразмерный светодиод с локальным затемнением, когда ЖК-часть не создает изображение. За счет освещения только тех областей экрана, которые в этом нуждаются, коэффициент контрастности резко возрастает. Джеффри Моррисон/CNET

Однако их в принципе не существует. Elite от Sharp выглядит потрясающе, но вышел в 2011 году и не обновлялся (и никаких слухов о замене на горизонте). LG LM9600 был не очень хорош в прошлом году, и LG еще не анонсировала телевизоры с полным массивом и локальным затемнением на 2013 год. Единственным другим светодиодным ЖК-дисплеем с локальным затемнением был Sony HX950, который был превосходен и все еще актуален. В своем обзоре Дэвид Кацмайер назвал это «лучший и, возможно, последний светодиодный телевизор с локальным затемнением, носящий имя Sony».

Двумя самыми продаваемыми производителями телевизоров в США являются Samsung и Vizio, и за последние пару лет ни один из них не продавал полноэкранные светодиодные телевизоры с локальным затемнением. На выставке CES 2013 единственным таким телевизором Samsung, анонсированным, был безумно дорогой Ultra HD образец UN85S9, в то время как Vizio снова выбрала боковую подсветку для своего флагмана. Vizio утверждает, что некоторые из ее телевизоров 2013 года имеют локальное затемнение, но Дэвид Кацмайер недавно протестировал одну из таких моделей, E420i-A1, сказав: «Конечно, уровни черного становятся темнее, но я не хочу жертвовать детализацией в тенях. сделать», и пришел к выводу, что его «локальное затемнение не улучшает качество изображения».

Практический результат
Светодиодные ЖК-дисплеи с боковым освещением выглядят стильно и энергоэффективны, но имеют совершенно другой потенциал качества изображения. Поскольку коэффициент контрастности является наиболее важным фактором качества изображения, чем лучше локальное затемнение, тем лучше кажущийся коэффициент контрастности телевизора. Хотя локальное затемнение с задней подсветкой теоретически является лучшим, некоторые модели с боковой подсветкой (например, прошлогодняя HX850) настолько хорошо справляются с неидеальным расположением светодиодов, что могут выглядеть фантастически.

Как я упоминал выше, нет простого способа сказать, просто взглянув на спецификацию, какая подсветка у телевизора. Кроме того, невозможно сказать, насколько хорошим будет его локальное затемнение. Плохое местное затемнение может, в худшем случае, быть просто маркетинговой гиперболой. В лучшем случае это мало улучшает картинку. Однако хорошее локальное затемнение может сделать изображение резким, с большой видимой глубиной и реализмом. Или, другими словами, лучшие ЖК-дисплеи на рынке имеют лучшее локальное затемнение, что позволяет им конкурировать с плазменными телевизорами по качеству изображения. Лучшие телеобзоры, например кхм те, кто здесь, на CNET, расскажут обо всем этом, чтобы вас не обманули, заплатив за «функции», которая представляет собой не более чем галочку в спецификации.

---

Есть вопрос к Джеффу? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал на такие темы, как кабели HDMI, LED LCD и плазма, Active vs Passive 3D и многое другое. Остались вопросы? Напишите ему письмо! Он не скажет вам, какой телевизор купить, но может использовать ваше письмо в будущей статье. Вы также можете отправить ему сообщение в Твиттере: @TechWriterGeoff.

Как исправить подсветку на телевизоре?

У вас когда-нибудь была проблема с телевизором, когда на экране не отображалось изображение, даже когда он включен? В таких случаях проблема может указывать на повреждение подсветки телевизора.

Как следует из названия, «подсветка» — это источник света на экране телевизора; отсутствие источника света приводит к отсутствию видимого изображения на экране.

Повреждение подсветки, скорее всего, вызвано проблемами в двух основных компонентах, составляющих подсветку:  плата драйвера/блока питания подсветки или фактическая полоса подсветки .

Не беспокойтесь; это легче исправить, чем кажется. Мы будем решать каждую проблему упорядоченно, чтобы вы могли починить свой телевизор, не тратя много денег.

Возможные причины неисправности подсветки

Повреждение подсветки вызвано следующими возможными причинами.

• Внезапные скачки напряжения
• Неисправные светодиодные лампы подсветки
• Проблемы с платой драйвера светодиодов
• Проблемы с силовой платой/материнской платой
• Физическое повреждение или повреждение водой

Признаки неисправности подсветки

• Телевизор включается без отображения изображения.
• Тусклый экран указывает на неисправную светодиодную подсветку.
• Мерцающий экран — это возможность умирающей светодиодной ленты.
• Темные участки вызваны неисправностью некоторых светодиодных ламп.
• Секции светового пятна возникают, когда рассеиватель этих светодиодных ламп отваливается.
• Полутемный экран указывает на всю сторону подсветки.
• Свет, просачивающийся по краям телевизора, указывает на то, что светодиодные лампы переместились внутрь телевизора.

Как исправить подсветку на телевизоре?

Проблема с подсветкой возникает только в телевизорах со светодиодной подсветкой, поскольку телевизоры QLED и OLED не имеют подсветки. В ЖК-телевизорах использовалась подсветка из люминесцентных ламп, но сейчас их производство остановлено, так как технология устарела.

На что обратить внимание перед проверкой и ремонтом

• Во-первых, подтвердите проблему с подсветкой. Самый простой способ — направить белый свет на экран. Если графика отображается при освещении, у устройства неисправна подсветка.
• Мы рекомендуем ставить телевизор на мягкий коврик экраном вниз, чтобы предотвратить появление царапин на экране.
• Сделайте много фотографий на каждом этапе, чтобы проследить и собрать телевизор после ремонта.
• Поместите винты в чашки и пометьте их, чтобы не потерять их при сборке.

Необходимые инструменты

• Тестер светодиодной подсветки
• Шуруповерт или отвертки в соответствии с винтами в телевизоре
• Малярная лента.
• Присоска
• Прибор для проверки напряжения/мультиметр
• Старая кредитная или подарочная карта

Приняв во внимание вышеизложенное, откройте заднюю крышку устройства и начните процесс тестирования и ремонта.

Шаг 1. Проверка платы блока питания и светодиодных лент

В большинстве телевизоров драйвер светодиодов находится на самой плате питания, но у некоторых есть отдельная плата драйвера светодиодов. Найдите точную точку соединения, где кабель подсветки подключается к плате.

На что обратить внимание в отношении зоны тестирования

• На каждой плате есть небольшая диаграмма рядом с местом, где кабель подсветки подключается к плате. В таблице будут описаны положительные и отрицательные моменты в соединении.
• Установите для мультиметра значение DC Volts.
• При тестировании с помощью мультиметра строго следуйте приведенным ниже индивидуальным инструкциям. Ошибки в размещении отведений могут вызвать короткое замыкание в точках соединения.
• Количество проводов, используемых для подключения подсветки к плате, зависит от количества полос подсветки. Эти провода соединены попарно, т. е. одна положительная и одна отрицательная точка.

Начать тестирование точек подключения

1. Не отключать ничего; подключите телевизор и полностью включите его .
2. Возьмите мультиметр и подсоедините красный провод к одной из положительных точек соединения. Поместите черный провод в отрицательной точке подключения .
3. Измерьте напряжение для каждой точки подключения.


Выполните рекомендуемые действия в соответствии со сценариями напряжения

Если у телевизора не было проблем с подсветкой, в каждой точке подключения будет отображаться напряжение около 100 вольт или меньше, когда подсветка подключена к плате. Все точки подключения будут показывать одинаковые показания без особых колебаний.

Если показания напряжения выше 100–120 вольт, равны нулю или близки к нулю, выполните рекомендуемые действия, указанные в сценариях, перечисленных ниже:

1. Отключите телевизор и отсоедините кабель подсветки от платы. Как только это будет сделано, снова подключите телевизор и включите телевизор.
2. Теперь с помощью мультиметра проверьте отдельные контакты разъема . Красный провод идет к плюсам, а черный провод заземляется на металлическом корпусе телевизора.
3. Если напряжение выше 100-120 вольт, это показание указывает на то, что плата подает питание правильно. Нам нужно поменять светодиодную подсветку.
4. Предположим, что напряжение равно нулю или близко к нулю. Замените плату питания. Эти доски обычно стоят от 60 до 200 долларов. Найдите точную плату по номеру модели телевизора.

Шаг 2. Откройте остальную часть телевизора

Если необходимо заменить полосу подсветки, выполните следующие действия. Вам не нужно открывать телевизор, если требуется замена платы блока питания.

1. Снимите пластиковые рамки, платы телевизора и металлические кронштейны/корпус телевизора.
2. Аккуратно снимите ленточные кабели , так как они очень важные и тонкие. Телевизор не будет работать, если эти кабели повреждены. Не тяните за них.
3. Старт удаление слоев экрана присоской. Там будет ЖК-панель и пара белых панелей под ней.

4. Используйте малярную ленту , чтобы скрепить верхние слои экрана, предотвратить изгибание и сохранить порядок экранов во время повторной сборки.

Шаг 3. Замените подсветку телевизора

Если полоски подсветки требуют замены, прочтите приведенные ниже рекомендации, а затем приступайте к их замене.

На что обратить внимание перед заменой подсветки

• Замените весь набор полосок или отдельные полоски. Мы не рекомендуем менять отдельные лампочки, так как процесс замены утомительный и требует нагревательной пластины.
• Всегда покупайте светодиодные ленты в соответствии с наклейкой с номером панели дисплея на задней части металлического корпуса телевизора. Производитель укажет, совместимы ли они с этим номером панели дисплея.
• Помните, что панель дисплея может производиться другой маркой. Всегда покупайте полоски в соответствии с маркой, указанной на панели дисплея, а не маркой телевизора.

Удаление ранее установленных полос подсветки

1. Начните с удаления белого отражающего слоя поверх полосок подсветки. Для их фиксации используются маленькие пластиковые колышки; нажмите на штифты на задней части металлического корпуса плоскогубцами или вручную, чтобы разблокировать их.
2. Сфотографируйте место подключения планки подсветки с кабелем подсветки, идущим к силовой плате. Нам нужно присоединиться к ним точно так же, как после замены.
3. Отсоедините кабель подсветки от планок.
4. Найдите две круглые металлические точки в начальной точке каждого шага, как показано на рисунке ниже.
5. Возьмите тестер задней подсветки и подсоедините красный провод к точке + , а черный провод к точке – . Все лампочки в этой полосе должны загореться, если они работают нормально; если нет, то нужно менять всю полосу.
6. Возьмите старую подарочную карту , кредитную карту или скребок и начните вынимать поврежденные полоски снизу, просовывая карту под полоски.

Установка новых светодиодных лент для подсветки

1. Новые светодиодные ленты поставляются с двухсторонним скотчем внизу; вставьте новые полоски на место и приклейте их.
2. Некоторые планки имеют отверстия, которые можно использовать для фиксации их в корпусе телевизора. Установите их в соответствии с предыдущими полосами подсветки вашего телевизора. Если ни один из вариантов недоступен, приклейте полоски белой клейкой лентой.
3. Проведите последний тест с помощью тестера подсветки, как и раньше. Все лампочки должны загореться
4. Подсоедините полоски к кабелю подсветки с помощью фотографии, сделанной ранее.

Шаг 4. Сборка телевизора

После замены полос подсветки нам нужно будет все прикрепить. При сборке телевизора учитывайте следующие моменты.

1. Начните с повторной установки белого листа отражателя поверх подсветки.
2. Далее, , поместите слои белого экрана (рассеивающие листы), которые мы соединили, поверх отражающих листов.
3. На этом этапе проверьте наличие ворсинок, отпечатков пальцев или малярной ленты и соответствующим образом удалите их.
4. Переустановите рамку панели поверх слоев белого экрана и установите поверх нее ЖК-панель. Убедитесь, что панель утоплена внутри рамы , так как в противном случае впоследствии могут появиться трещины.
5. Прикрепите обратно любые металлические брекеты. Обычно они нажимают на экран, если выровнены и размещены правильно.
6. Прикрепите все ленточные кабели к соответствующим местам. Использовать снимки, сделанные до года. Будьте очень осторожны с ними, так как они легко ломаются.
7. Установите на место все металлические скобы, оставшиеся поверх всего. Эти рамки должны зажиматься на корпусе телевизора.
8. После того, как все будет закреплено, повторно подключите ленточный кабель от задней части металлического шасси к сканирование платы привода . Кроме того, начните устанавливать платы телевизора на металлическое шасси сзади телевизора.
9. Завинтите заднюю крышку телевизора и подключите телевизор к источнику питания.

Заключение

Починить подсветку можно своими руками, но для этого требуются базовые знания о том, как работает ток, провода и мультиметры. Если у вас есть сомнения, мы не рекомендуем вмешиваться в работу телевизора. Исправление подсветки — традиционно работа для профессионалов.

9Объяснение подсветки телевизора 0000: Edge-lit, Full-Array и Mini-LED (Изображение предоставлено Shutterstock/AlexandrBognat)

В вашей гостиной живет невоспетый герой, технология, которая неуклонно совершенствовалась на протяжении многих лет, обеспечивая все лучшее и лучшее качество изображения и все более захватывающие развлечения, о существовании которой вы, возможно, даже не подозревали. Я говорю, конечно же, о подсветке в вашем телевизоре.

Что такое подсветка? Ну, это источник света, который находится прямо за ЖК-панелью большинства телевизоров. Это то, что заставляет экран светиться, что придает ярким цветам их яркость и, что еще важнее, то, что придает темным теням их глубину.

Подсветка телевизора претерпела удивительные изменения за последние несколько лет, и знание того, как работает эта функция и какие у вас есть варианты, поможет вам получить телевизор лучше среднего по цене ниже средней.

• Протестировано и рассмотрено: лучшие телевизоры, которые мы когда-либо видели
• Попробуйте лучшие крепления для телевизора, которые у вас уже есть
• Последние: Все, что вам нужно знать о покупке телевизора

Базовая конструкция ЖК-телевизора

(Изображение предоставлено: для ЖК-панелей требуется отдельная подсветка для подсветки дисплея. Фото: LG)

Светящаяся панель ЖК-телевизора представляет собой нечто большее, чем вы могли ожидать. ЖК-панель предлагает форму и цветовые компоненты изображения, но на самом деле не излучает никакого собственного света. А без света, воспроизводящего цвета, которые мы видим, и проецирующего изображение на зрителя, ЖК-телевизор не стоил бы многого. Введите скромную подсветку.

За ЖК-панелью находится подсветка, а между подсветкой и ЖК-панелью обычно находится несколько слоев поляризованных фильтров, рассеивателей подсветки и других оптических слоев, предназначенных для преобразования этого набора технических компонентов в более четкое видимое изображение.

Детали могут варьироваться от одного производителя или режима к другому, но основы, на которых основана эта технология, остаются неизменными.

У вас будет ЖК-панель, обеспечивающая большую часть содержимого изображения, и задняя подсветка, обеспечивающая свет, который делает ЖК-панель видимой, а цвета яркими. Но эта подсветка со временем претерпела множество изменений — некоторые только за последние годы. И многие улучшения, которые мы видели в современных телевизорах, связаны со скромной подсветкой.

Краткая история подсветки телевизоров

Первые несколько десятилетий потребительские телевизоры не нуждались в подсветке. Технология электронно-лучевой трубки (ЭЛТ) в ней не нуждается, потому что она сама по себе является источником света. Плазменные телевизоры использовали тот же вид фосфоресценции, что и ЭЛТ, а это означает, что они также были способны излучать собственный свет.

Но с появлением ЖК-телевизоров с плоским экраном возникла потребность в освещении, и первоначально это означало флуоресцентные лампы с холодным катодом (CCFL), технологию, аналогичную флуоресцентному и неоновому освещению. Но из-за того, что эти лампы выделяют тепло, которое может повредить дисплей, и не очень энергоэффективны, они практически исчезли из современных телевизоров.

На смену им пришла одна из самых больших инноваций в современной телевизионной технике: светодиодная подсветка. С этим изменением производители телевизоров начали называть ЖК-телевизоры со светодиодной подсветкой «светодиодными телевизорами», чтобы отличить их от более старых моделей с CCFL-подсветкой. Но поскольку последние телевизоры CCFL ушли с рынка десять лет назад, вполне вероятно, что производители телевизоров сохранили номенклатуру светодиодов, чтобы стереть различие между ЖК-телевизорами и OLED-панелями, которые используют совершенно другую (и в значительной степени превосходящую) технологию отображения. .

С тех пор светодиодная подсветка была усовершенствована во многих отношениях, и сегодня на рынке есть несколько вариантов для телевизоров.

Современная подсветка: локальное затемнение и HDR. Вместо того, чтобы освещать весь экран, светодиодная подсветка телевизора может управляться индивидуально, что означает, что ее можно включать или выключать, уменьшать или увеличивать яркость по мере необходимости, чтобы обеспечить более яркие или более темные части телевизионного изображения.

Возможно, вы мало что знаете об инновационной технологии локального затемнения, но вы, вероятно, слышали о функции, которую она обеспечивает: расширенный динамический диапазон или HDR. Это одна из лучших функций современных телевизоров, на которую мы рекомендуем обратить внимание при покупке телевизора. (Ознакомьтесь с нашими статьями Что такое HDR TV и почему это важно? и Что такое Dolby Vision? , чтобы узнать больше.) дополнительные метаданные, помимо простого видео и звука. Эти данные описывают схему яркости и подсветки для данной сцены или кадра контента. Хотя эти метаданные могут подпадать под разные названия формата, такие как HDR10 или Dolby Vision, суть одна и та же — описание того, как должна вести себя эта регулируемая подсветка для создания более насыщенного изображения.

Существуют разные форматы с разной степенью детализации, но конечным результатом является то, что современные средства массовой информации учитывают этот дополнительный контроль яркости, точно так же, как цвет и многоканальный звук.

Но есть одна загвоздка. Не все формы подсветки предлагают одинаковый уровень контроля. В результате не все телевизоры имеют одинаковый уровень возможностей, даже если они поддерживают одни и те же форматы HDR.

А все дело в том, какой тип подсветки используется.

Основные технологии подсветки

(Изображение предоставлено LG)

Боковая подсветка

Дисплеи с боковой подсветкой подсвечивают ЖК-панель, устанавливая ряд светодиодов вдоль верхнего и нижнего краев экрана или опоясывая периметр рамки телевизора светодиодами. огни. Затем этот свет распределяется по задней части ЖК-панели с помощью специального световода-рассеивателя, полупрозрачного листа пластика, который позволяет свету от светодиода на лицевой панели телевизора освещать большую часть дисплея.

Это очень экономичный способ освещения телевизора, поскольку в нем используется наименьшее количество светодиодов. Он также предлагает некоторый уровень динамического управления подсветкой для поддержки HDR. На телевизорах, оборудованных для этого, части краевых световых полос можно затемнить или приглушить, чтобы обеспечить более глубокий черный цвет, или сделать их ярче, чтобы подчеркнуть более яркие участки экрана. Однако, поскольку они не освещают ЖК-панель сзади, эффект значительно приглушается по сравнению с другими технологиями подсветки.

Поскольку яркость этих светодиодов, установленных на краях, можно регулировать по отдельности, телевизоры с боковой подсветкой могут в некоторой степени обеспечивать динамическое управление подсветкой для контента с высоким динамическим диапазоном. Это можно сделать двумя способами.

(Изображение предоставлено VESA)

Во-первых, светодиоды в верхней и нижней части дисплея можно затемнить, чтобы изменить яркость вертикальной полосы сверху вниз на дисплее. Это делит дисплей на 8-16 отдельных зон затемнения.

(Изображение предоставлено VESA)

Во-вторых, верхние и нижние ряды светодиодов могут регулировать яркость независимо друг от друга, эффективно удваивая количество зон затемнения.

Оба этих метода страдают от использования широких диффузных зон затемнения, которые значительно приглушают эффект HDR и часто освещают нежелательные части дисплея — эффект, называемый ореолом.

(открывается в новой вкладке)

Samsung AU8000 LED 4K Smart TV
Самые дешевые модели Samsung часто имеют боковую подсветку, и Samsung AU8000 (открывается в новой вкладке) является ярким примером этого. Высокий коэффициент контрастности телевизора обеспечивает довольно хорошую четкость и резкость, но отсутствие локального затемнения означает, что HDR-контент не будет выглядеть так хорошо, как должен, и вы увидите заметное повышение уровня черного.

Dual LED

Разновидность боковой подсветки, разработанная Samsung и используемая в некоторых QLED-телевизорах Samsung, называется Dual LED. Вместо того, чтобы использовать для телевизора одноцветную подсветку, Samsung использует комбинацию холодных синих и теплых желтых светодиодов и чередует их в зависимости от содержания сцены, чтобы предложить небольшое улучшение качества изображения.

(открывается в новой вкладке)

QLED-телевизор Samsung Q70T (модель 2020 г.)
Samsung использует двойную светодиодную подсветку в качестве промежуточного звена между краевым освещением и светодиодной подсветкой прямого освещения в более доступных телевизорах QLED, и это показывает . Переменная цветовая температура действительно дает некоторое улучшение по сравнению с базовым краевым освещением, но результат по-прежнему менее впечатляющий, даже с впечатляющим QLED-дисплеем Samsung. Ознакомьтесь с нашим полным обзором телевизора Samsung Q70T QLED (модель 2020 г. ) (откроется в новой вкладке), чтобы узнать больше.

Светодиодная подсветка прямого освещения

Светодиодная подсветка прямого освещения использует светодиодную подсветку на задней панели телевизора, непосредственно за ЖК-панелью, обеспечивая достаточно равномерное количество света по всему экрану. Он также обеспечивает более яркое изображение, поскольку использует больше светодиодов и может использовать больше света, исходящего от этих светодиодов.

Однако у полностью белой задней подсветки есть свои ограничения. Поскольку вся ЖК-панель освещается равномерно, динамический диапазон дисплея практически отсутствует.

Одной из распространенных проблем, вызванных этим подходом к равномерной подсветке, является то, что более темные части дисплея все еще освещены, в результате чего черные части экрана выглядят серыми, явление, называемое «повышенным уровнем черного». Это особенно заметно на фильмах с почтовым ящиком, которые будут иметь отчетливое нежелательное свечение на черных полосах над и под изображением.

(открывается в новой вкладке)

Toshiba C350 Fire TV (модель 2021 г.)
Toshiba C350 (открывается в новой вкладке) — один из лучших смарт-телевизоров Amazon Fire, которые мы рассматривали, но прямая светодиодная подсветка что-то вроде палки о двух концах. Это лучше и ярче, чем базовая светодиодная подсветка с боковым освещением, и в результате изображение лучше, но отсутствие локального затемнения означает, что, несмотря на поддержку телевизором форматов Dolby Vision и HDR10, HDR-контент выглядит не очень хорошо. .

(Изображение предоставлено TCL)

Полный массив с локальным затемнением (FALD)

Следующим усовершенствованием светодиодной подсветки является полная подсветка с локальным затемнением. Это разбивает массив подсветки прямого светодиодного освещения и разделяет его на несколько  зон. Каждая из этих зон освещает часть экрана, и их можно индивидуально увеличивать или уменьшать в зависимости от содержимого в этой части дисплея.

(Изображение предоставлено VESA)

Эта динамическая подсветка позволяет телевизору воспроизводить более глубокие тени, более яркие блики и более яркие цвета. Если вы простите за каламбур, именно здесь HDR-контент действительно сияет.

Зоны локального затемнения стали довольно распространенными в телевизорах любого ценового диапазона, а более премиальные телевизоры отличаются тем, что предлагают большее количество зон подсветки с меньшим, более строго контролируемым светом, который может свести к минимуму световые пятна и ореолы для обеспечения лучшего HDR. Производительность и контраст.

(открывается в новой вкладке)

TCL 5-Series Roku TV (S535)
Когда дело доходит до стоимости телевизоров, имя TCL должно быть одним из первых, на что вы обращаете внимание. Отличным примером этого является телевизор TCL 5-й серии Roku (S535) (открывается в новой вкладке), предлагающий QLED-экран с полным массивом подсветки с локальным затемнением, который соответствует некоторым из лучших телевизоров среднего класса, но по более низкой цене. . Результатом является отличное качество изображения и стабильная производительность HDR.

(Изображение предоставлено TCL)

Mini-LED

Функция локального затемнения была усовершенствована с введением mini-LED. Уменьшив размер светодиода примерно до одной пятой размера — мини-светодиоды имеют размер 0,008 дюйма (200 микрон) в поперечнике — больше светодиодов можно упаковать в панель подсветки и использовать гораздо меньшие зоны затемнения.

В то время как стандартная светодиодная подсветка предлагает десятки зон подсветки, мини-светодиоды предлагают сотни, а количество отдельных мини-светодиодов может исчисляться тысячами для более крупного телевизора. Большее количество светодиодов обеспечивает более яркую подсветку для более яркого и яркого изображения, а также меньшие зоны освещения для уменьшения ореолов.

(Изображение предоставлено TCL)

В результате обеспечивается еще более точное управление подсветкой с повышением производительности как в общей контрастности, так и в HDR.

Модели от Samsung, TCL и LG используют мини-светодиодную подсветку для ее превосходной производительности, а сочетание мини-светодиодной подсветки и улучшения цвета QLED обеспечивает одно из лучших качества телевизионного изображения, которое когда-либо было доступно.

Узнайте больше о технологии мини-светодиодов в нашей статье Год мини-светодиодных телевизоров: Samsung, LG и TCL получают это грандиозное обновление .

(открывается в новой вкладке)

Телевизор Samsung QN90A Neo QLED
Среди нескольких представленных на рынке телевизоров с мини-светодиодной подсветкой Samsung Neo QLED занимает первое место, удерживая первое место среди лучшие телевизоры, которые мы рассмотрели. Это отличный телевизор по многим причинам, но безупречная подсветка и производительность HDR телевизора Samsung QN90A Neo QLED (открывается в новой вкладке) делают его одним из лучших ЖК-телевизоров, которые мы когда-либо видели.

(Изображение предоставлено LG)

Попиксельное освещение

В конечном счете, лучшая подсветка — это полное ее отсутствие. Этого можно добиться одним из двух способов: с помощью современных OLED-дисплеев или микро-светодиодной технологии, последняя из которых пока недоступна для обычных потребителей.

OLED-дисплеи имеют отдельные пиксели, которые загораются без необходимости в отдельном источнике освещения, создавая самоизлучающую панель дисплея, которая не нуждается в какой-либо подсветке.

Поскольку освещением можно управлять на уровне отдельных пикселей, технология OLED обеспечивает высочайший уровень контрастности и производительности HDR, без светового расплывания и истинного воспроизведения черного цвета, когда отдельные пиксели становятся темными.

(открывается в новой вкладке)

OLED-телевизор Sony Bravia XR A80J
Великолепные OLED-телевизоры Sony показывают, насколько потрясающими могут быть OLED-телевизоры, с лучшим в своей категории качеством изображения и передовыми технологиями, позволяющими максимально эффективно использовать телевизионные технологии премиум-класса. . Выбор редакции Sony Bravia XR A80J OLED TV (открывается в новой вкладке) делает это в пиках, обеспечивая превосходное качество OLED.

(Изображение предоставлено Lextar)

Уменьшая мини-светодиоды еще меньше, вы получаете микро-светодиоды. Микросветодиоды размером всего 50 мкм — около 0,002 дюйма в поперечнике — составляют 1/100 размера обычного светодиода. Этого достаточно, чтобы сгруппировать их вместе для отдельных пикселей, создавая еще одну форму самоизлучающего дисплея. Первые микро-LED-телевизоры уже поступили в продажу, но с ценами в десятки тысяч долларов средний потребитель даже не стал бы рассматривать их.

Вы можете получить более подробное описание технологии мини-светодиодов в нашем руководстве . Микро-светодиоды и мини-светодиоды: в чем разница? или прочитать Micro-LED против OLED-телевизора: какая телевизионная технология победит? , чтобы увидеть, как сравниваются две ведущие технологии самоизлучения.

(открывается в новой вкладке)

Samsung MicroLED TV
Первые телевизоры Samsung с микро-LED, давно известные как The Wall, появятся в этом году и доступны для предварительного заказа… в Корее. Мы видели эти дисплеи вживую, и они удивительно хороши, но между экранами размером с стену, необходимыми для разрешения 4K, и ценником размером с ипотеку (открывается в новой вкладке), может пройти несколько лет, прежде чем это станет жизнеспособным. технология для среднего покупателя телевизора.

Подсветка телевизора: что это значит для вас

Вся эта информация очень интересна (по крайней мере, для некоторых из нас, телеманов), но вам, вероятно, интересно, что это на самом деле означает для вас.

Суть довольно проста: лучшая подсветка обеспечивает лучшее качество изображения.

• Боковая подсветка и прямая подсветка — хорошо
• Полный массив с локальным затемнением — лучше
• Самозатемняющиеся дисплеи — лучший

зоны затемнения и локальный домен могут быть достигнуты либо с помощью стандартных светодиодов, либо с помощью мини-светодиодов.

Эмпирическое правило здесь простое: чем больше зон подсветки, тем лучше, и много светодиодов дают вам больше зон подсветки.

Существует прямая связь между качеством подсветки и ценой телевизора, поэтому какой вариант лучше всего подходит, если вы не хотите платить лишние 1000 долларов за лучшее в своей категории качество OLED-телевизора — даже доступный OLED-телевизор Vizio стоит 1199 долларов (открывается в новой вкладке) — или выложить десятки тысяч за гигантский микро-LED телевизор?

Большинству людей мы рекомендуем искать телевизор с мини-светодиодной подсветкой, например, выбор редакции Samsung Neo QLED QN9.0A или более доступный TCL 6-Series Roku TV (R635). Мини-светодиодная подсветка привлекает внимание своей доступностью и улучшенными характеристиками подсветки. Если вы хотите управлять подсветкой лучше среднего, не тратя лишних денег на старый телевизор, мини-телевизор со светодиодной подсветкой — это то, что вам нужно.

Наши любимые телевизоры

(откроется в новой вкладке)

Samsung QN90A QLED TV

(откроется в новой вкладке)

(откроется в новой вкладке)

Просмотреть предложение (откроется в новой вкладке)

Посмотреть все цены

(открывается в новой вкладке)

TCL 6-Series 55R635 (2020)

(открывается в новой вкладке)

(открывается в новой вкладке)

639,99 $

4 (открывается в новой вкладке) 9 Deal1043 (открывается в новой вкладке) opens in new tab)

See all prices

Reduced Price

LG OLED65G1

$2,999. 99

(opens in новая вкладка)

$2,097

(открывается в новой вкладке)

Просмотреть предложение (откроется в новой вкладке)

Посмотреть все цены

Цена со скидкой

(откроется в новой вкладке)

TCL 4-Series Roku TV (50S435)

(откроется в новой вкладке)

3 (откроется 90) в новой вкладке)

499,99 $

(откроется в новой вкладке)

299,99 $

(откроется в новой вкладке)

View Deal (откроется в новой вкладке)

Посмотреть все цены

Получите мгновенный доступ к последним новостям, самым горячим обзорам, выгодным предложениям и полезным советам.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future.
