Принцип работы полевого транзистора для чайников

Транзистор (transistor, англ.) – триод, из полупроводниковых материалов, с тремя выходами, основное свойство которого – сравнительно низким входным сигналом управлять значительным током на выходе цепи. В радиодеталях, из которых собирают современные сложные электроприборы, используются полевые транзисторы. Их свойства позволяют решать задачи по выключению или включению тока в электрической цепи печатной платы, или его усилению.

Что такое полевой транзистор

Полевой транзистор — это устройство с тремя или четырьмя контактами, в котором ток на двух контактах регулируется напряжением электрического поля на третьем. Поэтому их называют полевыми.

Контакты:

  • исток – контакт входящего электрического тока, находящийся в зоне n;
  • сток – контакт исходящего, обработанного тока, находящийся в зоне n;
  • затвор – контакт, находящийся в зоне р, изменяя напряжение на котором, можно регулировать пропускную способность устройства.

Полевой транзистор с п – р переходом – особый вид транзисторов, которые служат для управления током.

Он отличается от простого обычного тем, что ток в нем проходит, не пересекая зоны р — n перехода, зоны, образующейся на границы этих двух зон. Размер р — n зоны регулируется.

Полевые транзисторы, их виды

Полевые транзисторы с п – р переходом делят на классы:

  1. По типу канала проводника: n или р. От канала зависит знак, полярность, сигнала управления. Она должна быть противоположна по знаку n -зоне.
  2. По структуре прибора: диффузные, сплавные по р – n — переходом, с затвором Шоттки, тонкопленочные.
  3. По числу контактов: 3-х и 4-контактные. В случае 4-контактного прибора, подложка также исполняет роль затвора.
  4. По используемым материалам: германий, кремний, арсенид галлия.

Классы делятся по принципу работы:

  • устройство под управлением р — n перехода;
  • устройство с изолированным затвором или с барьером Шоттки.

Полевой транзистор, принцип работы

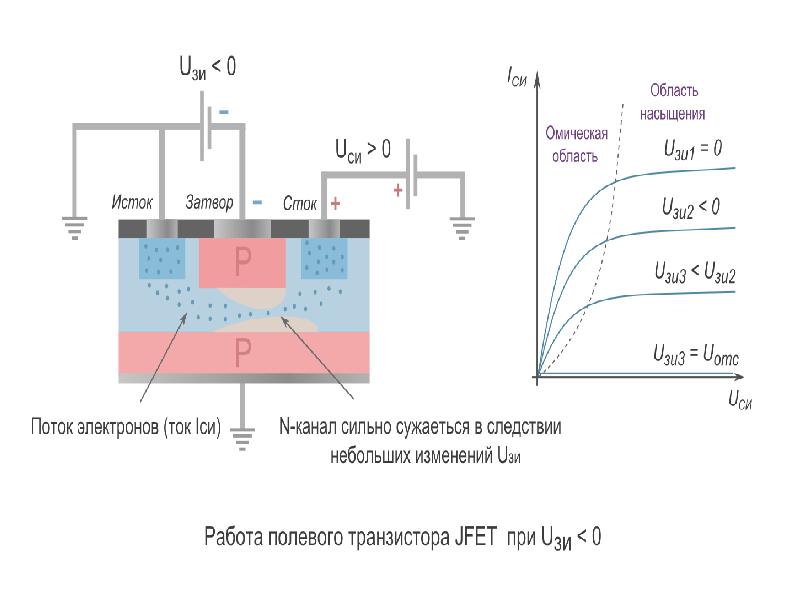

По-простому, как работает полевой транзистор с управляющим р-п переходом, можно сказать так: радиодеталь состоит из двух зон: р — перехода и п — перехода. По зоне п течет электрический ток. Зона р – перекрывающая зона своего рода вентиль. Если на нее сильно надавить, она перекрывает зону для прохождения тока и его проходит меньше. Или, если давление снизить пройдет больше. Такое давление осуществляют увеличением напряжения на контакте затвора, находящегося в зоне р.

Прибор с управляющим р — п канальным переходом — это полупроводниковая пластина с электропроводностью одного из этих типов. К торцам пластины подсоединены контакты: сток и исток, в середине — контакт затвора. Действие устройства основано на изменяемости толщины пространства р-п перехода. Поскольку в запирающей области почти нет подвижных носителей заряда, ее проводимость равна нулю. В полупроводниковой пластине, в области не под воздействием запирающего слоя, создается проводящий ток канал.

При подаче отрицательного напряжения по отношению к истоку, на затвор создается поток, по которому истекают носители заряда.

В случае изолированного затвора, на нем расположен тонкий слой диэлектрика. Этот вид устройства работает на принципе электрического поля. Чтобы разрушить его достаточно небольшого электричества. Поэтому для защиты от статического напряжения, которое может достигать тысяч вольт, создают специальные корпуса приборов — они позволяют минимизировать воздействие вирусного электричества.

Зачем нужен полевой транзистор

Рассматривая работу сложной электронной техники, как работу полевого транзистора (как одного из компонентов интегральной схемы) сложно представить, что основных направления его работы пять:

  1. Усилители высоких частот.
  2. Усилители низких частот.
  3. Модуляция.
  4. Усилители постоянного тока.
  5. Ключевые устройства (выключатели).

На простом примере работу транзистора, как выключателя, можно представить как компоновку микрофона с лампочкой. Микрофон улавливает звук, от этого появляется электрический ток. Он поступает на запертый полевой транзистор. Своим присутствием ток включает устройство, включает электрическую цепь, к которой подключена лампочка. Лампочка загорается при улавливании звука микрофоном, но горит за счет источника питания, не связанного с микрофоном и более мощного.

Модуляция применяется для управления информационным сигналом. Сигнал управляет частотой колебания. Модуляция применяется для качественного звукового сигнала в радио, для передачи звукового ряда в телевизионных передачах, трансляции цвета и телевизионного сигнала высокого качества. Она применяется везде, где требуется работа с материалом высокого качества.

Как усилитель полевой транзистор упрощенно работает так: графически любой сигнал, в частности, звуковой ряд, можно представить в виде ломаной линии, где ее длина – это время, а высота изломов частота звука.

Для усиления звука на радиодеталь подают мощное напряжение, которое приобретает необходимые частоты, но с более большими значениями, за счет подачи слабого сигнала на управляющий контакт. Другими словами, устройство пропорционально перерисовывает изначальную линию, но с более высокими пиковыми значениями.

Применение полевых транзисторов

Первым прибором, поступившим в продажу, где использовался полевой транзистор с управляющим p-n переходом, был слуховой аппарат. Его появление зафиксировано в пятидесятых годах прошлого века. В промышленных масштабах их применяли в телефонных станциях.

В современном мире, устройства применяют во всей электротехнике. Благодаря маленьким размерам и разнообразию характеристик полевого транзистора, встретить его можно в кухонной технике, аудио и телевизионной технике, компьютерах и электронных детских игрушках. Их применяются в системах сигнализации как охранных механизмов, так и пожарной сигнализации.

На заводах транзисторное оборудование применяется для регуляторов мощности станков. В транспорте от работы оборудования на поездах и локомотивов, до системы впрыска топлива частных автомобилей. В ЖКХ от систем диспетчеризации, до систем управления уличным освещением.

Одна из важнейших областей применения транзисторов – производство процессоров. По сути, весь процессор состоит из множества миниатюрных радиодеталей. Но при переходе на частоту работы выше 1,5 ГГц, они лавинообразно начинают потреблять энергию. Поэтому производители процессоров пошли по пути многоядерности, а не путем увеличения тактовых частот.

Плюсы и минусы полевых транзисторов

Полевые транзисторы своими характеристиками оставили далеко позади другие виды устройства. Широкое применение они нашли в интегральных схемах в роли выключателей.

Плюсы:

  • каскад деталей расходует мало энергии;
  • усиление выше, чем у других видов;
  • высокая помехоустойчивость достигается отсутствием прохождения тока в затворе;
  • более высокая скорость включения и выключения – они могут работать на недоступных другим транзисторам частотах.

Минусы:

  • более низкая температура разрушения, чем у других видов;
  • на частоте 1,5 ггц, потребляемая энергия начинает резко возрастать;
  • чувствительность к статическому электричеству.

Характеристики полупроводниковых материалов, взятых за основу полевых транзисторов, позволили применять устройства в быту и производстве. На основе плевых транзисторов создали бытовую технику в привычном для современного человека виде. Обработка высококачественных сигналов, производство процессоров и других высокоточных компонентов невозможна без достижений современной науки.

Биполярный транзистор и принцип его работы, режимы и схемы, особенности переходов

На определённом этапе времени всем привычные электронные лампы были заменены транзисторами. И это не удивительно, поскольку они имеют гораздо меньший размер, более надёжные и затрачивают гораздо меньше энергии. Такое большое количество положительных сторон привело к тому, что на сегодняшний день биполярные транзисторы являются главными элементами практически всех усилительных схем.

Составные части устройства

Биполярный транзистор разделяется на три основные части:

  1. Эммитер – это один из слоёв полупроводника, его задача заключается в инжектировании носителей заряда в базу (её слой).
  2. База – это один из слоёв полупроводника, считается главным в транзисторе.
  3. Коллектор – слой полупроводника, задачей которого является собрать все заряды, которые прошли через базу.

Как правило, область эммитера немного уже, чем у коллектора. Поскольку изготовление базы происходит из слаболегированного полупроводника, то она является очень тонкой. В результате того, что площадь контакта между эммитером и базой гораздо уже, чем между базой и коллектором, то произвести замену коллектора и эмиттера просто невозможно, даже при большом желании. Подобная ситуация приводит к тому, что биполярный транзистор считается устройством, в котором отсутствует симметрия

.

Биполярный транзистор — принцип работы

Принцип действия биполярного транзистора представлен ниже.

Когда транзистор включают в режиме усиления, открывается эммитерный переход, и закрывается переход коллектора. Это происходит в результате подключения источников питания.

Из-за того, что переход эммитера находится в открытом положении, через него происходит переход эммитерного тока, он образуется в результате перехода дырок из базового слоя транзистора в эммитер и аналогичного перехода электронов из эммитера в базовый слой.

В результате этого эммитерный ток состоит из двух основных частей – дырочной и электронной.

Чтобы определить коэффициент инжекции, следует разобраться с уровнем эффективности эммитера.

Инжекция зарядов – это перемещение элементов, содержащих в себе заряд из зоны, где они играли основную роль, в зону, где они стали неосновными.

В базовом слое транзистора происходит рекомбинация электронов, а восполнение их концентрации происходит за счёт плюса источника ЭГ. В итоге электрическая цепь базового слоя биполярного транзистора содержит в себе достаточно слабый ток.

А те электроны, которые попросту не успели поддаться процессу рекомбинации в базовом слое, с помощью разгоняющего воздействия закрытого коллекторного перехода перемещаются в него, и происходит образование коллекторного тока. В результате этого наблюдается экстракция электрических зарядов (переход элементов, которые содержат в себе заряд из зоны, где они играли второстепенную роль в зону, где они играют главную роль).

Вот и весь принцип работы биполярного транзистора.

Режимы функционирования устройства

На этом этапе времени выделяют следующие режимы работы биполярного транзистора:

  1. Активный инверсный режим. В этом случае открыт переход между базовым и коллекторным слоями, а переход между базой и эммитером закрыт. Усилительные свойства в данном режиме очень плохие, поэтому в таком состоянии транзисторы используют в редчайших ситуациях.
  2. Насыщение. Оба вышеуказанных перехода находятся в открытом состоянии. В результате этого элементы коллектора и эммитера, которые содержат в себе заряд, перемещаются в базовый слой, где происходит их активная рекомбинация с основными элементами базы. Из-за чрезмерного количества зарядов происходит снижение сопротивляемости базы, наблюдается уменьшение p — n переходов. В режиме насыщения, цепь транзистора имеет вид короткозамкнутой, а данный элемент представлен в роли эквипотенциальной точки.
  3. Режим отсечки. Оба перехода в биполярном транзисторе закрыты, соответственно, происходит прекращение тока основных носителей заряда между коллекторным и эммитерным слоями. Потоки второстепенных зарядов способны только создавать неуправляемые и малые токи. В результате скудности базового слоя и перемещения носителей зарядов сопротивление вышеуказанных токов в значительной мере возрастает. Из-за подобной работы достаточно часто бытует мнение, что устройство, работающее в таком режиме, являет собой разрыв цепи.
  4. Барьерный режим. В данном режиме базовый слой прямо или с помощью малого сопротивления замыкается с коллекторным слоем. В этом случае, в цепь коллектора или эммитера необходимо включить резистор, который через транзистор начинает задавать ток. В результате такой работы происходит образование эквивалента схемы диода, которая имеет последовательно включённое сопротивление. В подобном состоянии устройства схема способна работать при различных температурных режимах и при разнообразных параметрах транзистора.

Схемы включения транзисторов биполярного типа

Из-за того, что транзистор имеет три контакта, то питание на него следует подавать из 2 источников, сумма которых образует четыре вывода. Подобное действие приводит к тому, что в один из контактов устройства происходит подача напряжения одного знака из различных источников.

С учётом того, в какой контакт производится подача напряжения, выделяют три типа схем включения биполярных транзисторов:

  • с эммитерным слоем;
  • с коллекторным слоем;
  • с базовым слоем.

Каждая из вышеуказанных схем имеет свои преимущества и недостатки.

Схема включения с общим эммитерным слоем

Данная схема создаёт самое большое усиление по току и напряжению. Благодаря таким её свойствам она и является самой распространённой. В данном случае присутствует прямой переход между эммитерным и базовым слоями и обратный переход между базой и коллектором. А тот факт, что на них осуществляется подача напряжения одного знака, способствует тому, что схему можно напитать с помощью одного источника.

Среди отрицательных сторон схемы можно выделить то, что возрастание частоты и температурного режима способствует значительному снижению усилительных свойств устройства. В результате этого следует отметить, что если необходима работа транзистора на высоких частотах, то от использования этой схемы желательно отказаться.

Схема включения с общим базовым слоем

Данная схема создаёт среднее усиление сигнала, но зато она прекрасно подходит для работы на высоких частотах. Если одно и то же устройство будет сначала функционировать по первой схеме, а затем по этой, то можно будет наблюдать значительный рост граничной частоты усиления. Из-за того, что в этой схеме заниженное сопротивление входа и среднее сопротивление выхода, то её лучше использовать в случае наличия антенных усилителей, в которых волновое сопротивление кабелей составляет не более ста Ом.

Среди минусов можно выделить тот момент, что для того, чтобы напитать устройство, требуется использовать 2 источника питания.

Схема включения с общим коллекторным слоем

Среди других схем выделяется тем, что наблюдается полная передача напряжения обратно на вход – это указывает на сильнейшую отрицательную обратную связь.

Уровень усиления по току практически равен значению, присутствующему в первой схеме. Но вот уровень усиления по напряжению очень маленький, что является одним из главных недостатков данной схемы.

Разобраться в особенностях работы биполярного транзистора и его схем достаточно просто, главное — постараться вникнуть.

Полевой транзистор МОП (MOSFET) | Принцип работы и параметры

Что такое полевой транзистор MOS, MOSFET, МОП транзистор?

Как часто вы слышали название полевой транзистор МОП, MOSFET, MOS, полевик, МДП-транзистор, транзистор с изолированным затвором? Это все слова синонимы и относятся к одному и тому же радиоэлементу: полевому МОП-транзистору.

Полное название такого радиоэлемента на английский манер звучит как Metal Oxide Semiconductor Field Effect Transistors (MOSFET), что в дословном переводе Металл Оксид Полупроводник Поле Влияние Транзистор. Если преобразовать на наш могучий русский язык, то получается как полевой транзистор со структурой Металл Оксид Полупроводник или просто МОП-транзистор. Почему МОП-транзистор также называют МДП-транзистором и транзистором с изолированным затвором.

Откуда пошло название “МОП”

Если “разрезать” МОП-транзистор, то можно увидеть вот такую картину.

С точки зрения еды на вашем столе, МОП-транзистор будет больше похож на бутерброд. Полупроводник P-типа – толстый кусок хлеба, диэлектрик – тонкий слой колбасы, слой металла – тонкая пластинку сыра. В результате у нас получается вот такой бутерброд.

А как  будет строение транзистора сверху-вниз? Сыр – металлическая пластинка, колбаса – диэлектрик, хлеб – полупроводник. Следовательно, получаем Металл-Диэлектрик-Полупроводник. А если взять первые буквы с каждого названия, то получается МДП – Металл-Диэлектрик-Полупроводник, не так ли? Значит, такой транзистор можно назвать по первым буквам МДП-транзистором. А так как в качестве диэлектрика используется очень тонкий слой оксида кремния (SiO2), можно сказать почти стекло, то и вместо названия “диэлектрик” взяли название “оксид, окисел”, и получилось Металл-Окисел-Полупроводник, сокращенно МОП. Ну вот, теперь все встало на свои места).

Далее по тексту МОП-транзистор условимся называть просто полевой транзистор. Так будет проще.

Строение полевого транзистора

Давайте еще раз рассмотрим структуру полевого транзистора.

Имеем “кирпич” полупроводникового материала P-проводимости. Как вы помните, основными носителями в полупроводнике P-типа являются дырки, поэтому, их концентрация намного больше, чем электронов. Но электроны также есть и в P-полупроводнике. Как вы помните, электроны в P-полупроводнике – это неосновные носители и их концентрация очень мала, по сравнению с дырками. “Кирпич” P-полупроводника носит название Подложки. От подложки выходит вывод с таким же названием: подложка.

Другие слои – это материал N+ типа, диэлектрик, металл. Почему N+, а не просто N? Дело в том, что этот материал сильно легирован, то есть концентрация электронов в этом полупроводнике очень большая. От  полупроводников N+ типа, которые располагаются по краям, отходят два вывода: Исток и Сток.

Между Истоком и Стоком через диэлектрик располагается металлическая пластинка, от который идет вывод. Называется этот вывод Затвором. Между Затвором и другими выводами нет никакой электрической связи. Затвор вообще изолирован от всех выводов транзистора, поэтому МОП-транзистор также называют транзистором с изолированным затвором.

Мы видим, что полевой транзистор на схеме имеет 4 вывода (Исток, Сток, Затвор и Подложка), а реальный транзистор имеет только 3 вывода.

В чем прикол? Дело все в том, что Подложку обычно соединяют с Истоком. Иногда это уже делается в самом транзисторе еще на этапе разработки. В результате того, что Исток соединен с Подложкой, у нас образуется диод между Стоком и Истоком, который иногда даже не указывается в схемах, но всегда присутствует:

Поэтому, следует соблюдать цоколевку при подключении МОП-транзистора в схему.

Виды полевых транзисторов

В семействе МОП полевых транзисторов в основном выделяют 4 вида:

1) N-канальный с индуцированным каналом

2) P-канальный с индуцированным каналом

3) N-канальный со встроенным каналом

4) P-канальный со встроенным каналом

Как вы могли заметить, разница только в обозначении самого канала. С индуцированным каналом он обозначается штриховой линией, а со встроенным каналом – сплошной.

В современном мире полевой транзистор со встроенным каналом используется все реже и реже, поэтому, в наших статьям мы их не будем рассматривать. Будем изучать только N и P – канальные полевые транзисторы с индуцированным каналом.

Принцип работы полевого транзистора

Принцип работы почти такой же, как и в полевом транзисторе с управляющим PN-переходом (JFET-транзисторе). Исток – это вывод, откуда начинают свой путь основные носители заряда, Сток – это вывод, куда они притекают, а Затвор – это вывод, с помощью которого мы контролируем поток основных носителей.

Пусть Затвор у нас пока что никуда не подключен. Для того, чтобы устроить движение электронов через Исток-Сток, нам потребуется источник питания Bat:

Если рассмотреть наш транзистор с точки зрения PN-переходов и диодов на их основе, то можно нарисовать эквивалентную схемку для нашего рисунка. Она будет выглядеть вот так:

где

И-Исток

П-Подложка

С-Сток

Как вы видите, диод VD2 включен в обратном направлении, так что электрический ток никуда не потечет.

Значит, в этой схеме

никакого движения электрического тока пока что не намечается.

Индуцирование канала в МОП-транзисторе

Если подать некоторое напряжение на Затвор, то в Подложке начнутся волшебные превращения. В ней будет индуцироваться канал. Индукция, индуцирование – это буквально означает “наведение”, “влияние”. Под этим термином понимают возбуждение в объекте какого-либо свойства или активности в присутствии возбуждающего субъекта (индуктора), но без непосредственного контакта (например, через магнитное или электрическое поле). Последнее выражение для нас имеет более глубокий смысл: “через электрическое поле”.

Также нам не помешает вспомнить, как ведут себя заряды различных знаков. Те, кто не играл на физике на последней парте в  морской бой и не плевал через корпус шариковой ручки бумажными шариками в одноклассниц, тот наверняка вспомнит, что одноименные заряды отталкиваются, а разноименные – притягиваются:

На основе этого принципа еще в начале ХХ века ученые сообразили, где все это можно применить, и создали гениальный радиоэлемент. Оказывается, достаточно подать на Затвор положительное напряжение относительно Истока, как сразу под Затвором возникает электрическое поле.

Так как у нас слой диэлектрика очень тонкий, следовательно, электрическое поле будет также влиять и на подложку, в которой дырок намного больше, чем электронов, так как в данный момент подложка P-типа. А раз и на Затворе положительный потенциал, а дырки обладают положительным зарядом, следовательно, одноименные заряды отталкиваются, а разноименные  – притягиваются.

Картина будет выглядеть следующим образом.

Дырки обращаются в бегство подальше от Затвора, так как одноименные заряды отталкиваются, а электроны наоборот пытаются пробиться к металлической пластинке затвора, но им мешает диэлектрик, который не дает им воссоединиться с Затвором и уравнять потенциал до нуля. Поэтому, электронам ничего другого не остается, как просто создать “вавилонское столпотворение” около слоя диэлектрика, что мы и видим на рисунке ниже.

Но смотрите, что произошло !? Исток и Сток соединились тонким каналом из электронов! Говорят, что такой канал индуцировался из-за электрического поля, которое создал Затвор транзистора.

Так как этот канал соединяет Исток и Сток, которые сделаны из N+ полупроводника, следовательно у нас получился N-канал. А такой транзистор уже будет называться N-канальным МОП-транзистором. Вы наверняка помните, что в проводнике очень много свободных электронов. Так как Сток и Исток соединились мостиком из большого количества электронов, следовательно, этот канал стал проводником для электрического тока. Проще говоря, между Истоком и Стоком образовался “проводок”, по которому может бежать электрический ток.

Значит, если сейчас подать напряжение между Стоком и Истоком при индуцированном канале, то мы можем увидеть вот такую картину.

Как вы видите, цепь стает замкнутой, и в цепи может спокойно течь электрический ток.

Но это еще не все! Чем сильнее электрическое поле, тем больше концентрация электронов, тем толще получается канал, следовательно, тем меньше сопротивление канала!  А как сделать поле сильнее? Достаточно подать побольше напряжения на Затвор! Подавая бОльшее напряжение на Затвор с помощью источника питания Bat2, мы увеличиваем толщину канала, а значит и его проводимость! Или простыми словами, мы можем менять сопротивление канала, “играя” напряжением на затворе. Ну гениальнее некуда!

Работа P-канального полевого транзистора

Выше мы разобрали N-канальный транзистор с индуцированным каналом. Также есть еще и P-канальный транзистор с индуцированным каналом. P-канальный работает точно также, как и N-канальный, но вся разница в том, что основными носителями будут являться дырки. В этом случае все напряжения в схеме меняем на инверсные, в отличие от N-канального транзистора. Честно говоря, P-канальные полевые транзисторы используются реже, чем N-канальные.

Принцип работы показан на рисунке ниже.

Режимы работы полевого транзистора

Работа полевого транзистора в режиме отсечки

Давайте познакомимся с нашим героем. У нас в гостях N-канальный полевой транзистор с индуцированным каналом. Судя по гравировке, звать его IRFZ44N. Выводы слева-направо: Затвор, Сток и Исток.

Как мы уже с вами разобрали, Затвор служит для управлением ширины канала между Стоком и Истоком. Для того, чтобы показать принцип работы, мы с вами соберем простейшую схему, которая будет управлять интенсивностью свечения лампы накаливания. Так как в данный момент нет никакого напряжения на Затворе полевого транзистора, следовательно, он будет находится в закрытом состоянии. То есть электрический ток через лампу накаливания течь не будет.

По идее, для того, чтобы управлять свечением лампы, нам достаточно менять напряжение на Затворе относительно Истока. Так как наш полевой транзистор является N-канальным, следовательно, на Затвор мы будем подавать положительное напряжение. Окончательная схема примет вот такой вид.

Вопрос в другом. Какое напряжение надо подать на Затвор, чтобы в цепи Сток-Исток побежал минимальный электрический ток?

Мой блок питания Bat2 выглядит следующим образом.

С помощью этого блока питания мы будем регулировать напряжение. Так как он стрелочный, более правильным будет измерение напряжения с помощью мультиметра.

Собираем все как по схеме и подаем на Затвор напряжение номиналом в 1 Вольт.

Лампочка не горит. На другом блоке питания (Bat1) есть встроенный амперметр, который показывает, что в цепи лампы накаливания электрический ток не течет, следовательно, транзистор не открылся. Ну ладно, будем добавлять напряжение.



И только уже при 3,5 Вольт амперметр на Bat1 показал, что в цепи лампы накаливания появился ток, хотя сама лампа при этом не горела.

Такого слабого тока ей просто недостаточно, чтобы накалить вольфрамовую нить. Режим, при котором в цепи Сток-Исток не протекает электрический ток, называется режимом отсечки.

Активный режим работы полевого транзистора

В нашем случае при напряжении около 3,5 Вольт наш транзистор начинает немного приоткрываться. Это значение у различных видов полевых транзисторов разное и колеблется в диапазоне от 0,5 и до 5 Вольт. В даташите этот параметр называется как Gate threshold voltage, в переводе с англ. яз.  –  пороговое напряжение Затвора. Указывается как VGS(th), а в некоторых даташитах как VGS(to) .

Как вы видите в таблице, на мой транзистор это напряжение варьируется от 2 и до 4 Вольт при каких-то условиях (conditions). В условиях прописано, что открытие транзистора считается при токе в 250 мкА и при условии, что напряжение на Стоке-Истоке будет такое же как и напряжение на Затворе-Стоке.

С этого момента мы можем плавно регулировать ширину канала нашего полевого транзистора, увеличивая напряжение на Затворе. Если чуть-чуть добавить напряжение, то мы можем увидеть, что нить лампы накаливания начинает накаляться. Меняя напряжение туда-сюда, мы можем добиваться нужного нам свечения лампочки накаливания. Такой режим работы полевого транзистора называется активным режимом.

В этом режиме полевой транзистор может менять сопротивление индуцируемого канала в зависимости от напряжения на Затворе. Для того, чтобы понять, как усиливает полевой транзистор, вам надо прочитать статью про принцип работы биполярного транзистора, где все это описано, иначе ничего не поймете. Читать по этой ссылке.

Активный режим работы транзистора чреват тем, что в этом режиме транзистор может очень сильно греться. Поэтому, всегда следует позаботиться об охлаждающем радиаторе, который бы рассеивал тепло от транзистора в окружающее пространство. Почему же греется транзистор? В чем дело? Да все оказывается до боли просто. Сопротивление Сток-Исток зависит от того, какое напряжение будет на Затворе. То есть схематически это можно показать вот так.

Если напряжения на Затворе нет или оно меньше, чем напряжение открытия транзистора, то сопротивление в этом случае будет бесконечно большое. Лампочка – это нагрузка, которая обладает каким-либо сопротивлением. Не спорю, что сопротивление нити горящей лампочки будет совсем другое, чем холодной, но пока пусть будет так, что лампочка – это какое-то постоянное сопротивление. Перерисуем нашу схему вот так.

Получился типичный делитель напряжения. Как я уже говорил, если нет напряжения на Затворе, то сопротивление Сток-Истока будет бесконечно большим.  Значит, мощность, рассеиваемая на транзисторе, будет равняться падению напряжения на Сток-Истоке помноженной на силу тока через Сток-Истока: P=Ic Uси . Если выразить эту формулу через сопротивление, то получаем

P= I2R

где R – это сопротивление канала Сток-Исток, Ом

I– сила тока, проходящая через канал (ток Стока) , А

А что такое мощность, рассеиваемая на каком-либо радиоэлементе? Это и есть тепло.

Теперь представьте, что мы приоткрыли транзистор наполовину. Пусть в нашей цепи ток через лампу будет 1 Ампер, а сопротивление перехода Сток-Исток будет равно 10 Ом. Согласно формуле P= I2R  получим, что рассеиваемая мощность на транзисторе в этот момент будет 10 Ватт! Да это маленький, черт его возьми, нагреватель!

Режим насыщения полевого транзистора

Для того, чтобы полностью открыть полевой транзистор, нам достаточно подавать напряжение до тех пор, пока лампа не будет гореть во весь накал. В моем случае это напряжение более чем 4,2 Вольта.



В режиме насыщение сопротивление канала Сток-Исток минимально и почти не оказывает сопротивление электрическому току. Лампа ест свои честные 20,4 Ватта (12х1,7=20,4).



На самой лампе мы видим ее мощность 21 Ватт. Спишем небольшую погрешность на наши приборы.

Самое интересное то, что транзистор в этом случае остается холодным и ни капли не греется, хотя через него проходит 1,7 Ампер! Для того, чтобы понять этот феномен, нам опять надо рассмотреть формулу P= I2R . Если сопротивление Стока-Истока составляет какие-то сотые доли Ома в режиме насыщения, то с чего будет греться транзистор?

Поэтому, самые щадящие режимы для полевого МОП-транзистора – это когда канал полностью открыт или когда канал полностью закрыт. При закрытом транзисторе сопротивление канала будет бесконечно большое, а ток через это сопротивление будет бесконечно мал, так как в этой цепи будет работать закон Ома. Подставляя эти значение в формулу P= I2R, мы увидим, что мощность рассеивания на таком транзисторе будет равна практически нулю. В режиме насыщения у нас сопротивление будет достигать сотые доли Ома, а сила тока будет зависеть от нагрузку в цепи. Следовательно, в этом режиме транзистор также будет рассеивать какие-то сотые доли Ватта.

Ключевой режим работы полевого транзистора

В этом режиме полевой транзистор работает только в режиме отсечки и насыщения.

Давайте немного изменим схему и уберем из нее Bat2. Вместо него поставим переключатель, а напряжение на Затвор будем брать от Bat1.

Для наглядности вместо переключателя я использовал проводок от макетной платы. В данном случае лампочка не горит. А с чего ей гореть-то? На Затворе то у нас полный ноль, поэтому, канал закрыт.

Но стоит только перекинуть выключатель в другое положение, как у нас лампочка сразу же загорается на всю мощь.

Даже не надо ни о чем заморачиваться! Просто подаем на Затвор напряжение питания и все! Разумеется, если оно не превышает максимальное напряжение на Затворе, прописанное в даташите. Для нашего транзистора это +-20 Вольт. Не повредит ли напряжение питания Затвору? Так как Затвор у нас имеет очень большое входное сопротивление (он ведь отделен слоем диэлектрика от всех выводов), то и сила тока в цепи Затвора будет ну очень маленькая (микроамперы).

Как вы видите, лампочка горит на всю мощь. В этом случае можно сказать, что потенциал на Стоке стал такой же, как и на Истоке, то есть ноль, поэтому весь ток побежал от плюса питания к Стоку, “захватив” по пути лампочку накаливания, которая не прочь была покушать электрический ток, излучая кучу фотонов в пространство и на мой  рабочий стол.

Но наблюдается также и интересный феномен, в отличие от ключа на биполярном транзисторе. Даже если откинуть проводок от Затвора, все равно лампочка продолжает гореть как ни в чем не бывало!

Почему так происходит? Здесь надо вспомнить внутреннее строение самого полевого транзистора. Вот эта часть вам ничего не напоминает?

Так это же конденсатор! А раз мы его зарядили, то с чего он будет разряжаться? Разрядиться-то ему некуда, поэтому он и держит заряд электронов в канале, пока мы не разрядим вывод Затвора. Для того, чтобы убрать потенциал с Затвора и “заткнуть” канал, нам опять же надо уравнять его с нулем. Сделать это достаточно просто, замкнув Затвор на Исток. Лампочка сразу же потухнет.

Как вы видели в опыте выше, если мы отключаем напряжение на Затворе, то обязательно должны притянуть Затвор к минусу, иначе канал так и останется открытым. Поэтому обязательное условие в схемах – Затвор должен всегда чем-то управляться и с чем-то соединяться. Ему нельзя висеть в воздухе.

А почему бы Затвор автоматически не притягивать к нулю при отключении подачи напряжения на Затвор? Поэтому, эту схему можно доработать и сделать самый простейший ключ на МОП-транзисторе:

При включении выключателя S цепь стает замкнутой и лампочка загорается

Как только я убираю красный проводок от Затвора (разомкну выключатель),  лампочка сразу тухнет:

Красота! То есть как только я убрал напряжение от Затвора, Затвор притянуло к минусу через резистор и на нем стал нулевой потенциал. А раз на Затворе ноль, то и канал Сток-Исток закрыт. Если я снова подам напряжение на Затвор, то у нас на мегаомном резисторе упадет напряжение питания, которое будет все оседать на Затворе и транзистор снова откроется. На бОльшем сопротивлении падает бОльшее напряжение ;-). Не забываем золотое правило делителя напряжения. Резистор в основном берут от 100 КилоОм и до 1 МегаОма (можно и больше). Так как МОП-транзисторы с индуцированным каналом в основном используются в цифровой и импульсной технике, из них получаются отличные транзисторные ключи, в отличие от ключа на биполярном транзисторе.

Характеристики полевого МОП транзистора

Для того, чтобы узнать характеристики транзистора, нам надо открыть на него даташит и рассмотреть небольшую табличку на первой странице даташита. Будем рассматривать транзистор, который мы использовали в своих опытах: IRFZ44N.

Напряжение VGS   – это напряжение между Затвором и Истоком. Смотрим на даташит и видим, что максимальное напряжение, которое можно подать на Затвор это +-20 Вольт. Более 20 Вольт в обе стороны пробьет тончайший слой диэлектрика, и транзистор придет в негодное состояние.

Максимальная сила тока ID , которая может течь через канал Сток-Исток.

Как мы видим, транзистор в легкую может протащить через себя 49 Ампер!!!

Но это при температуре кристалла 25 градусов по Цельсию. А так номинальная сила тока 35 Ампер при температуре кристалла 100 градусов, что чаще всего и происходит на практике.



RDS(on) – сопротивление полностью открытого канала Стока-Истока. В режиме насыщения, сопротивление канала транзистора достигает ну очень малого значения. Как вы видите, у нашего подопечного сопротивление канала достигает 17,5 мОм (при условии, что напряжение на Затворе = 10 Вольт, а ток Стока  = 25 Ампер).



Максимальная рассеиваемая мощность PD  – это мощность, которую транзистор может рассеять на себе, превращая эту мощность в тепло. В нашем случае это 94 Ватта. Но здесь также должны быть соблюдены различные условия – это температура окружающей среды, а также есть ли у транзистора радиатор.



Также различные зависимости одних параметров от других можно увидеть в даташите на последних страницах.

Например, ниже на графике приводится зависимость тока Стока от напряжения Стока-Истока при каких-то фиксированных значениях напряжения на Затворе при температуре кристалла (подложки) 25 градусов Цельсия (комнатная температура). Верхняя линия графика приводится для напряжения 15 Вольт на Затворе. Другие линии в порядке очереди по табличке вверху слева:

Также есть интересная зависимость сопротивления канала  полностью открытого транзистора от температуры кристалла:

Если посмотреть на график, то можно увидеть, что при температуре кристалла в 140 градусов по Цельсию у нас сопротивление канала увеличивается вдвое. А при отрицательных температурах наоборот уменьшается.

Как проверить полевой транзистор

Для того, чтобы проверить полевой транзистор, мы должны определить, где какие у него выводы. У нас подопытным кроликом будет тот же самый транзистор: IRFZ44N.

Для этого вбиваем в любой поисковик название нашего транзистора и рядом прописываем слово “даташит”. Чаще всего на первой странице даташита мы можем увидеть цоколевку транзистора.

Хотя, интернет переполнен уже готовыми распиновками и иногда все-таки бывает проще набрать”распиновка (цоколевка) *название транзистора* “. Итак, я вбил ” IRFZ44N цоколевка”  в Яндекс и нажал на вкладку “картинки”.  Яндекс мне выдал  уйму картинок с распиновкой этого транзистора:

Ну а дальше дело за малым.

Проверка полевого транзистора с помощью мультиметра

Теперь, зная цоколевку и принцип работы транзистора, мы можем проверить его на работоспособность. Первым делом мы без проблем можем проверить эквивалентный диод VD2 между Стоком и Истоком. В схемотехническом обозначении его тоже часто указывают.

Как проверить диод мультиметром, я писал еще в этой статье.

Но не спешите брать мультиметр в руки и прозванивать диод! Ведь первым делом надо снять с себя статическое напряжение. Это можно сделать, если задеть метализированный слой водонагревательных труб, либо коснуться заземляющего провода. При работе с радиоэлементами, чувствительными к статическому напряжению, желательно использовать антистатический браслет, один конец которого закрепляется к заземляющему проводнику, например, к батарее отопления, а другой конец в виде ремешка надевается на запястье.

Далее замыкаем все выводы транзистора  каким-нибудь металлическим предметом. В моем случае это металлический пинцет. Для чего мы это делаем? А вдруг кто-то зарядил Затвор до нас или он уже где-то успел “хапнуть” потенциал на Затворе? Поэтому, чтобы все было честно, мы уравняем потенциал на Затворе до нуля с помощью этой нехитрой манипуляции.

Ну а теперь со спокойной совестью можно проверить диод, который образуется в полевом транзисторе между Стоком и Истоком. Так как у нас транзистор N-канальный, следовательно, его схемотехническое обозначение будет выглядеть вот так:

Беремся положительным (красным) щупом мультиметра за Исток, так-как там находится анод диода, а отрицательным (черным)  – за Сток
(там у нас катод диода). На мультиметре должно высветиться падение напряжения на диоде 0,5-0,7 Вольт. В моем случае, как видите, 0,56 Вольт.





Далее меняем щупы местами. Мультиметр покажет единичку, что нам говорит о том, что диод в полевом транзисторе жив и здоров.

Проверяем сопротивление канала. Мы с вами уже знаем, что в N-канальном транзисторе ток у нас будет бежать от Стока к Истоку, следовательно, встаем красным положительным щупом на Сток, а отрицательным –  на Исток, и меряем сопротивление. Оно должно быть ну о-о-о-очень большое. В моем случае даже на Мегаомах показывает единичку, что говорит о том, что сопротивление даже больше, чем 200 Мегаом. Это очень хорошо.



Так как у нас транзистор N-канальный, следовательно, чтобы его приоткрыть, нам достаточно будет подать напряжение на Затвор, относительно Истока. Чаще всего в режиме прозвонки диодов на щупах мультиметра бывает напряжение в 3-4 Вольта. Все зависит от марки мультиметра. Этого напряжения будет вполне достаточно, чтобы подать его на Затвор и приоткрыть транзистор.

Так и сделаем. Ставим черный щуп на Исток, а красный на Затвор на доли секунды. На показания мультиметра не обращаем внимания, так как мы сейчас используем его в качестве источника питания, чтобы подать потенциал на Затвор. Этим простым действием мы приоткрыли наш транзистор.

Раз мы приоткрыли транзистор, значит, сопротивление Сток-Исток должно уменьшится. Проверяем, так ли это? Ставим мультиметр в режим измерения сопротивления и смотрим, уменьшилось ли сопротивление между Стоком-Истоком? Как видите, мультиметр показал значение в 2,45 КОм.

Это говорит о том, что наш полевой транзистор полностью работоспособен.

Конечно, бывает и такое, что малого напряжения на мультиметре не хватает, чтобы приоткрыть транзистор. Здесь можно прибегнуть к источникам питания, которые выдают более-менее нормальное напряжение, например, блок питания или батарейка Крона в 9 Вольт. Так как рядом не оказалось Кроны, то мы просто выставим напряжение в 10 Вольт. Напряжение на Затвор именно этого транзистора не должно превышать 20 Вольт, иначе произойдет пробой диэлектрика, и транзистор выйдет из строя.

Итак, выставляем 10 Вольт.



Подаем это напряжение на Затвор транзистора на доли секунды.



Теперь по идее сопротивление между Стоком и Истоком должно равняться нулю. Для чистоты эксперимента замеряем сопротивление щупов самого мультиметра. Эх, дешевые китайские щупы. 2,1 Ом).



А теперь и замеряем сопротивление самого перехода. Практически 0 Ом!

Хотя, если верить даташиту, должно быть 17,5 миллиОм. Теперь можно утверждать со 146% вероятностью, что наш транзистор полностью жив и здоров.

Как проверить полевой транзистор с помощью транзисторметра

На рабочем столе каждого электронщика должен быть этот замечательный китайский прибор, благо он стоит недорого. Про него я писал обзор здесь.



Здесь все просто, как дважды два. Вставляем транзистор в кроватку и нажимаем большую зеленую кнопку. В результате прибор сразу же определил, что это полевой МОП транзистор с каналом N-типа, определил расположение выводов транзистора, а также емкость затвора и пороговое напряжение открытия, о котором мы говорили выше в статье. Ну не прибор, а чудо!

Меры безопасности при работе с полевыми транзисторами

Все полевые транзисторы, будь это полевой транзистор с управляющим PN-переходом, либо МОП-транзистор, очень чувствительны к электрическим перегрузкам на Затворе. Особенно это касается электростатического заряда, который накапливается на теле человека и на измерительных приборах. Опасные значения электростатического заряда для МОП-транзисторов составляют 50-100 Вольт, а для транзисторов с управляющим PN переходом – 250 Вольт. Поэтому, самое важное правило при работе с такими транзисторами – это заземлить себя через антистатический браслет, или взяться за голую батарею ДО касания полевых транзисторов.

Также в некоторых экземплярах полевых транзисторов встраивают защитные стабилитроны между Истоком и Затвором, которые вроде бы спасают от электростатики, но лучше все-таки перестраховаться лишний раз и не испытывать судьбу транзистор на прочность. Также не помешало бы заземлить всю паяльную и измерительную аппаратуру. В настоящее время это все делается уже автоматически через евро розетки, у которых имеются в наличии заземляющий проводник.

Похожие статьи по теме “полевой транзистор”

Транзистор биполярный

Полевой транзистор с управляющим PN-переходом (JFET-транзистор)

Транзисторметр Mega328

Читаем электрические схемы с транзистором

Мультивибратор на транзисторах

Сторожевое устройство на одном транзисторе

Полевой транзистор с управляющим PN-переходом (JFET-транзистор)

Полевой транзистор с управляющим PN-переходом – это очень мутная тема для многих начинающих электронщиков.

Электрическое поле

Как вы знаете, поле бывает разным. Бывает такое:

А бывает и такое))

Но речь пойдет совсем о других полях: невидимых… Мы их не видим, не слышим, но можем почувствовать. Например, гравитационное поле Земли тянет нас к центру Земли, хотим мы этого или нет. Некоторые виды полей без специальных приборов мы даже и не заметим. Это электрическое и магнитное поле. В данной статье мы с вами разберем электрическое поле.

Представьте себе, что мы взяли пару металлических пластинок. На одну из них мы подаем плюс питания, а на другую – минус.

В результате, они заряжаются, и между этими двумя пластинами создается однородное электрическое поле, которое характеризуется таким параметром, как напряженность. По идее, чем больше мы подадим напряжения между пластинами, тем напряженнее стает поле между этими пластинами.  Физика, 7-8 класс 😉

Но самое интересное, что это поле может влиять непосредственно на электроны. Если электрон пролетит между этими двумя пластинами, плюсовая пластина  начнет притягивать его к себе и траектория полета электрона будет уже искривлена. Чем больше напряженность поля, тем больше оно будет влиять на траекторию движения электрона. На этом принципе основана работа кинескопных телевизоров.

Какой вывод можно сделать из всего этого? Электрическое поле влияет на электроны и не только на электроны, но и на другие частицы, обладающие положительным, либо отрицательным зарядом. Это утверждение запомним. Оно нам еще пригодится.

Также вы со школы должны помнить еще одно утверждение: одноименные заряды отталкиваются, а разноименные  притягиваются:

Взаимодействие полупроводников

Мы с вами  знаем из статьи Биполярный транзистор, что есть два типа искусственных легированных полупроводников. Это полупроводник N-типа и полупроводник P-типа. Как вы помните, в полупроводнике N-типа у нас избыток электронов (там их ОЧЕНЬ много):

А в полупроводнике P-типа избыток дырок:

Если вы не забыли, электроны у нас обладают отрицательным зарядом ( – ), а дырки – положительным зарядом ( + ). Поэтому, на картинках мы заполнили наши бруски полупроводников соответствующими зарядами.

А что будет, если соединить их друг с другом?

Так как электроны и дырки постоянно находятся в хаотическом движении, на границе соединения P и N полупроводников начнется диффузия. Что такое диффузия? Как говорит нам Википедия, диффузия – это процесс взаимного проникновения молекул или атомов одного вещества между молекулами или атомами другого вещества.

Пример:

Если пустить шептуна на парах, то в этом случае ваши вонючие молекулы из пукана будут смешиваться с молекулами воздуха и сосед через парту учует ваш запах пельменей, которые вы съели на ужин.

На границе полупроводников происходит то же самое! Электроны и дырки начинают смешиваться.

Но если ваши вонючие молекулы, выпущенные из пукана, могут спокойно смешиваться с воздухом пока не займут все пространство кабинета, то на границе P-N перехода есть камень преткновения. И он заключается в том, что электроны и дырки обладают зарядом и начинают взаимодействовать с друг другом. Начинает работать правило, одноименные заряды отталкиваются, а разноименные притягиваются. Так как электроны и дырки разноименных зарядов, они начинают притягиваться к друг другу. То есть с одной стороны идет диффузия, а с другой стороны взаимодействие зарядов. Когда все это устаканивается, получается вот такая картинка:

Что такое запирающий слой

Область, которая возникает между этими зарядами, называется запирающим слоем. Его также называют обедненным, от слова “бедный”, так как в нем нет основных носителей. Как вы помните, основные носители в N полупроводнике – это электроны, а в P полупроводнике – дырки. А раз нет свободных зарядов, то и электрический ток течь не может, так как электрический ток – это не что иное, как упорядоченное движение заряженных частиц в одном направлении. Получается, эта область по сути стает  диэлектриком , то есть областью, которая не проводит электрический ток.

Ну а теперь самое интересное. Оказывается, мы можем управлять толщиной этого запирающего слоя! Для этого достаточно увеличить напряженность электрического поля с помощью источника питания, то есть увеличить подаваемое напряжение, соблюдая необходимую полярность. Плюс источника напряжения подаем на N полупроводник, а минус источника – на P полупроводник.

Вот что у нас получится:

Электроны стремятся всей толпой к плюсовой клемме батареи, а дырки – к минусовой. В результате этого, запирающий слой стает намного шире. Это равносильно тому, что мы подаем обратное смещение на P-N переход. Чем больше напряжения мы подаем на P и N полупроводник, тем больше ширина запирающего слоя. Все элементарно и просто 😉

Если бы мы подали на P полупроводник  плюс, а на N  – минус, то у нас бы запирающий слой равнялся бы нулю и электрический ток прошел бы беспрепятственно через P-N переход. Как вы помните, это называется прямым включением P-N перехода. Но в этом случае мы должны подать напряжение больше, чем контактная разность потенциалов на границе переходов. Она равняется 0,6-0,7 Вольт, если используется материал кремний. Как только напряжение стает больше, чем 0,6-0,7 Вольт, начинается движение электрических зарядов. Диффузия усиливается еще тем, что электроны бегут к плюсовой клемме, а дырки – к минусовой.

Применение запирающего слоя в JFET транзисторах

Но где же можно применить свойство “изменение толщины диэлектрика под воздействием напряженности электрического поля”? А давайте рассмотрим небольшой пример. Может быть вам потом станет ясно, где можно применить это свойство 😉

Итак, провинциальный городок X. Обычный будний день. Поток людей спешит по своим делам. Около тротуара стоит лавка с хот-догами. Пока что она еще не открылась, так как продавец сладко спит,  поэтому все проходят мимо этой лавки:

Но вот она открывается, и первые зеваки начинают “тусить” возле нее, чтобы отведать позавчерашних холодных протухших хот-догов)).

Продавец видит, что дела идут в гору и начинает еще быстрее обслуживать клиентов. То есть он вкладывает всю свою энергию, чтобы выдержать темп. Он начинает работать напряженнее. Чем напряженнее он обслуживает клиентов, тем их становиться больше. Зевакам ведь интересно, что за тусовка там намечается. А раз все покупают, то и они тоже хотят. Народу становится чуток больше.

Народ тихонько подваливает и продавец, чтобы не упустить выгоду, начинает работать изо всех сил. Наш бедный продавец работает, как белка в колесе. Тут уже не расслабишься, иначе народ уйдет к продавцу пончиков. На лбу у него выступил пот, напряжен так, что вот-вот уже лопнет от усталости! Но гляньте на тротуар… Движение ПЕРЕКРЫЛИ зеваки, которые жить не быть хотят купить эти протухшие хот-доги.

Мораль сей басни такова:

Коль хочешь жрать, готовь с утра).

Теперь давайте представим, что тротуар – это проводник. Люди – это электроны. Продавец – это какой-либо заряд, который если захочет, может работать либо напряженнее, либо вообще закрыть лавку.

Итак, что у нас тогда получается. Пока лавка закрыта, толпа зевак спокойно идет по своим делам в одном направлении. Продавца нет на месте. То есть заряд ноль. Это значит, что в данном направлении у нас спокойно течет электрический ток,  так как упорядоченное движение заряженных частиц – это и есть электрический ток

Как только продавец открыл лавку и стал работать,  некоторые зеваки стали толпиться у лавки. Но эта кучка зевак теперь мешается на тротуаре людям, которые действительно куда-то спешат по делам. То есть эта кучка зевает оказывает сопротивление потоку людей, спешащим по делам. Уже интереснее. Раз мешаются, значит меньше людей сможет пройти ниже толпы зевак за какое-то время. А что у нас значит этот параметр? Не силу тока ли случайно? Вот именно! Сила тока стала меньше!

Итак, теперь главный вопрос: от чего зависит поток людей? Да от продавца, мать его за ногу!

Как только он начинает орать: “Свежие хот-доги, бери, налетай, теще покупай!”, народу стает больше. То есть как только он начинает работать напряженнее, так и толпа зевак начинает больше заграждать тротуар. И все может закончится тем, что движение на тротуаре встанет колом. И да, кстати. Стоящая толпа зевак – это уже не электроны. Это обедненный слой, диэлектрик)

И вот ученые инженеры, которые поняли, что можно менять силу тока, управляя напряженностью электрического поля, создали радиоэлемент, который назвали в честь электрического поля, и имя его полевой транзистор.

Схема полевого JFET-транзистора с управляющим PN-переходом

В нашем примере мы тоже будем использовать вместо “тротуара” полупроводник N-типа. То есть мы имеем какой-либо брусочек из N полупроводника. В нем преобладают электроны. Конечно, их не так много, как в проводниках, но все же их достаточно, чтобы через этот брусок  мало-мальски тёк электрический ток.

Что будет, если на него подать напряжение? Как я уже сказал, хотя в  N полупроводнике избыток электронов, но их все равно не так много, как в проводниках. Поэтому через этот кусок N полупроводника побежит электрический ток, если мы приложим к нему постоянное или переменное напряжение.

Вы ведь не забыли, что хотя электроны и бегут к плюсу, но за направление электрического тока  во всем мире принято движение от плюса к минусу источника напряжения?

А теперь давайте впаяем в этот брусок полупроводник P-типа. Получится что-то типа этого:

Можно сказать, что у нас уже получился полевой транзистор.

На границе касания теперь образовался PN-переход с небольшим запирающим слоем!

Итого, у нас получился “кирпич” с тремя выводами.

Что такое сток, исток и затвор

Полевой транзистор имеет три вывода. Вывод, с которого начинают свой путь электроны (основные носители) называется ИСТОКОМ. От слова “источник”. В разговорной речи мы источником называем родник, из которого бьет чистая вода. Поэтому нетрудно будет запомнить, что ИСТОК – это тот вывод, откуда начинают свой путь основные носители заряда. В данном случае это электроны. Место, куда они стекаются, называются СТОКОМ.

Эти два понятия нетрудно будет запомнить, если вспомнить водосточную систему с крыш ваших домов.

Истоком будет труба, которая собирает всю капли дождя с шифера или профнастила

А стоком будет конец  трубы, из которой вся дождевая вода будет выбегать на землю:

Но опять же, не забывайте, что мы говорим об электронах! А электроны бегут к плюсу. То есть по-нашенски получается что на СТОК мы подаем плюс, а на ИСТОК – минус.

А для чего нужен третий вывод?

Так, а давайте по приколу где-нибудь обрежем нашу водосточную трубу и воткнем туда вот такой прибамбас:

Называется он дисковым затвором. Чего бы мы добились, если бы воткнули этот дисковый затвор в нашу водосточную трубу? Да покрутив за баранку, мы могли бы регулировать поток воды! Мы можем вообще полностью перекрыть трубу, тогда в этом случае на стоке не стоит ждать дождевую водичку. А можем открыть наполовину, и регулировать поток воды со стока, чтобы при ливне у нас поток воды не смыл грядки и не сделал большую яму в земле. Удобно? Удобно.

Так вот, третий вывод полевого транзистора, который соединяется с P полупроводником называется тоже ЗАТВОРОМ и служит как раз для того, чтобы регулировать силу тока в бруске, через который бежит электрический ток 😉 Для этого достаточно подать на него напряжение, чтобы P-N переход был включен в обратном направлении, то есть в нашем случае подать МИНУС относительно ИСТОКА. Вся картина в целом будет выглядеть как-то вот так:

Канал полевого JFET-транзистора

В этом случае, как вы видите на рисунке выше, запрещенный слой увеличивается в глубину бруска и начинает перекрывать дорогу электронам. В результате получается, что ширина “тротуара” для электронов стает меньше, и только некоторые электроны могут достичь назначенной цели, то есть СТОКА. Этот “тротуар” в полевом транзисторе называют каналом.

Так как у нас брусок сделан из N-полупроводника, следовательно и канал тоже у нас N-проводимости. Следовательно, такой  полевой транзистор называется N-канальным полевым транзистором с управляющим P-N переходом. На буржуйский манер это звучит как Junction Field-Effect-Transistors или просто JFET. Также неплохо было бы запомнить английские название выводов: Drain – сток, Source – исток, Gate – затвор.

А что будет, если на Bat2 мы еще больше добавим напряжения? То есть мы сделаем так, чтобы U2>U1. В этом случае у нас запирающий слой еще больше уйдет в брусок. Канал станет еще тоньше. Следовательно, увеличится сопротивление канала, что в свою очередь вызовет уменьшение силы тока через канал:

Если мы еще увеличим напряжение (U3>U2), то заметим, что при каком-то напряжении U3 у нас вообще перестанет течь ток через канал. Запирающий слой ПОЛНОСТЬЮ его перекроет:

Все, приехали… В этом случае мы ПОЛНОСТЬЮ перекрыли канал для дальнейшего движения электронов. А раз движуха электронов закончилась, то  откуда взяться электрическому току?  Ведь электрический ток – упорядоченное движение заряженных частиц, не так ли? Поэтому через исток-сток электрический бежать не будет.

Как работает полевой JFET-транзистор на практике

Ну что же, приступаем к практике.

В гостях у нас полевой N-канальный полевой транзистор с управляющим P-N переходом 2N5485:

Его распиновка будет выглядеть вот так:

В живую он выглядит вот так:

Для того, чтобы проверить писанину, которую вы прочитали,  соберем  вот такую схемку по рисункам выше:

Для удобства восприятия я нарисовал полевой транзистор, как он выглядит визуально.

Какие же напряжения допускаются при его эксплуатации? Если кому интересно, вот  на него даташит . Оттуда я взял безопасное напряжение для его проверки 15 Вольт, поэтому на Bat1 выставляю напряжение в 15 Вольт:

На Bat2 пока что устанавливаю 0 Вольт.

То есть это значит, что напряжение на Затвор-Истоке UЗИ=0 Вольт. А раз 0 Вольт, то канал у нас полностью открыт и электрончики в N полупроводнике спокойно бегут в одном направлении по своим делам. Но опять же, N полупроводник считается плохим проводником, так как в нем мало электронов. Поэтому, сила тока полностью открытого канала у нас будет 6,2 мА при напряжении в 15 Вольт. Сейчас даже можно вычислить сопротивление канала из закона Ома. R=U/I=15/6,2×10-3=2,42 КилоОма.

Если сравнивать эту ситуацию с продавцом хот-догов, то у нас это аналогично моменту, когда продавец еще дрыхнет дома:

А давайте добавим напряжение на Bat2 до полувольта.

Смотрим на миллиамперметр

Видели да? Сила тока через сток-исток уменьшилась!

Этот момент аналогичен тому, когда продавец только открыл свою лавку, и первые зеваки начинают тусить возле нее

А давайте еще добавим напряжение на Bat2 до 1 вольта:

Что мы видим на миллиамперметре?

Сила тока через Сток-Исток стала еще меньше! Но почему она стает меньше? Да дело в том, что запирающий слой стает все более толще от напряжения, тем самым уменьшая токопроводящий канал.

Это аналогично, когда продавец начинает уже тихонька напрягаться:

Давайте еще добавим полвольта на Bat2:

Смотрим на миллиамперметр:

Сила тока через канал стала еще меньше!

До какого же значения можно добавлять напряжение на Bat2? Уже при напряжении 2,3 Вольта

Электрический ток через канал полностью перестает бежать.

Канал стает полностью перекрытым.

Ну а этот момент аналогичен, когда продавец настолько напрягся, что перекрыл весь тротуар зеваками:

Дальнейшее увеличение напряжения на Bat2 уже ни к чему не приведет. Всегда можно подобрать такое обратное напряжение на ЗАТВОРЕ, при котором токопроводящий канал СТОК-ИСТОК будет полностью перекрыт.

Минуточку внимания. Все, что написано выше, мы применяли к N-канальному транзистору. Почему N-канальный, я думаю, вы уже догадались. Его внутреннее строение, как вы уже читали выше в статье, выглядит вот так:

И на схемах такой транзистор изображается вот так:

Р-канальный JFET-транзистор с изолированным PN-переходом

Но есть также и P-канальный полевой транзистор с управляющим P-N переходом. Как вы уже догадались из названия, его канал сделан и полупроводника P-типа. Его внутреннее строение выглядит вот так:

На схемах обозначается так:

Обратите внимания на стрелочку по сравнению с N-канальным транзистором.

Принцип его действия точно такой же, просто основными носителями заряда будут являться уже дырки. Следовательно, все напряжения в схеме  меняем на противоположные:

Также не забываем, что вывод, откуда начинают движение основные носители (как вы помните в P полупроводнике это дырки), называется ИСТОКОМ.

Внутреннее строение транзистора с управляющим PN-переходом

Для того, чтобы проверить полевой транзистор с управляющим PN-переходом, достаточно вспомнить его внутреннее строение.

N-канальный выглядит вот так:

А P-канальный вот так:

Теперь давайте вспомним, какой радиоэлемент у нас состоит из PN-перехода? Все верно, это диод. Получается что Затвор и Исток образуют один диод, а Затвор и Сток – другой диод. Сам канал обладает каким-то сопротивлением, а это есть нечто иное как резистор.

Для N-канального транзистора

Эквивалентная схема будет выглядеть вот так:

Для P-канального

Эквивалентная схема будет выглядеть вот так:

Получается, для того, чтобы узнать целостность транзистора, нам достаточно проверить все эти три элемента 😉

Как проверить транзистор с управляющим PN-переходом с помощью мультиметра

У нас в гостях уже знакомый вам из прошлой статьи N-канальный полевой транзистор с PN-переходом 2N5485

Сейчас мы будем проверять его на работоспособность.

Впрочем, не так быстро! Полевые транзисторы больше всего боятся статического электричества, особенно МОП-транзисторы. Поэтому, прежде чем начинать проверку, стоит снять статику с себя (и с того, чем ещё можем его коснуться). Можно заземлить себя, скажем, с помощью водосточной или отопительной трубы (коснувшись металлической части трубы без лакокрасочного покрытия). Но лучше всего для этого дела подойдет антистатический браслет.

Для этого нам понадобится мультиметр:

Для проверки полевого транзистора с управляющим PN-переходом первым делом качаем на него даташит и смотрим расположение его выводов (цоколевку).

Вот кусочек даташита моего транзистора с цоколевкой:

Если его повернуть задом к нам, как в даташите, то слева-направо у нас идет Затвор, Исток, Сток

Там же в даташите указано, что он N-канальный.

Ну что же? Начнем проверку?

Так как транзистор N-канальный, следовательно, встаем на Затвор красным щупом мультиметра и проверяем диоды. Проверяем диод Затвор-Исток:

Норм.

Проверяем  диод Затвор-Сток:

Норм.

Как вы помните, диод пропускает электрический ток только в одном направлении. Поэтому, когда мы поменяем полярность и снова проверим диоды, то увидим на экране мультиметра очень большое сопротивление:

Ну а теперь остается проверить сопротивление между Истоком и Стоком. Для того, чтобы его замерить, мы должны подать на Затвор 0 Вольт. Будет большим заблуждением, если мы оставим Затвор болтаться в воздухе, так как в этом случае вывод Затвора – это как маленькая антенна, которая ловит различные наводки, а следовательно имеет уже какой-то потенциал, что конечно же, сказывается на сопротивлении Исток-Сток. Поэтому, цепляемся мультиметром к Стоку и Истоку, а Затвор берем в руку. В идеале, хорошо было бы взяться другой рукой за отопительную батарею, чтобы полностью заземлить Затвор. На мультике должно высветится какое-либо сопротивление:

Что-то показывает? Значит все ОК ;-). Транзистор жив и здоров.

Как проверить транзистор с управляющим PN-переходом с помощью RLC-транзисторметра

Также есть второй способ проверки транзистора с управляющим PN-переходом. Но для этого нам понадобиться транзисторметр, прибор который умеет замерять почти всё. Вставляем транзистор в кроватку и зажимаем рычажком. Нажимаем зеленую кнопку “Пуск” и прибор нам выдает схемотехническое обозначение нашего подопечного с обозначением выводов:

Ну разве не чудо?

N-JFET – N-канальный транзистор с управляющим P-N переходом. G-Gate-Затвор, D-Drain-Сток, S-Source-Исток. Также навскидку даются два параметра: Ugs и IUgs – это напряжение между Затвором и Истоком (Gate-Source). I – сила тока через канал, то есть через Исток-Сток. Следовательно, прибор показывает, какая сила тока будет течь через Исток-Сток, при таком-то напряжении на Затворе. По идее, эти два параметры на практике не нужны. Они вам просто показывают, что транзистор живой и что с него можно выжать.

Все те же самые операции касаются и P-канального транзистора. Только  в этом случае “диоды” меняют свое направление на противоположное.

Заключение

P-канальный транзистор используется еще реже, чем N-канальный. Да и вообще, полевой транзистор с PN- переходом давно уже канул в лету, но все таки кое-где до сих пор применяются. На смену им пришли полевые транзисторы (MOSFET, МОП) , о которых я поведу речь в следующих статьях.

Принцип работы полевого транзистора

Принцип работы полевого транзистора

Транзисторами  называют полупроводниковые триоды, у которых расположено три выхода.

Их основным свойством является возможность посредством сравнительно низких входных сигналов осуществлять управление высоким током на выходах цепи.

Для радиодеталей, которые используются в современных сложных электроприборах, применяются полевые транзисторы.

Благодаря свойствам этих элементов выполняется включение или выключение тока в электрических цепях печатных плат, или его усиление.

Что представляет собой полевой транзистор

Полевые транзисторы — это трех или четырех контактные устройства, в которых ток, идущий на два контакта, может регулироваться посредством напряжения электрополя  третьего контакта.  На двух контактах регулируется напряжением электрического поля на третьем. В результате этого подобные транзисторы называются полевыми.

Название расположенных на устройстве контактов и их функции:

  • Истоки – контакты с входящим электрическим током, которые находится на участке n;
  • Стоки – контакты с исходящим, обработанным током, которые находятся  на участке n;
  • Затворы – контакты, находящиеся на участке р, посредством изменения напряжения на котором, выполняется регулировка пропускной способности на устройстве.

Видео «Подробно о полевых транзисторах»

//www.youtube.com/embed/WKx_3fUtcSk?autohide=2&autoplay=0&mute=0&controls=1&fs=1&loop=0&modestbranding=0&playlist=&rel=1&showinfo=1&theme=dark&wmode=&playsinline=0

Виды полевых транзисторов

Полевой транзистор с n-р переходами подразделяется на несколько классов в зависимости:

  1. От типа каналов проводников: n или р. Каналы воздействую на знаки, полярности, сигналы управления. Они должны быть противоположны по знакам n-участку.
  2. От структуры приборов: диффузных, сплавных по р -n — переходам, с затворами Шоттки, тонкопленочными.
  3. От общего числа контактов: могут быть трех или четырех контактными. Для четырех контактных приборов, подложки также являются затворами.
  4. От используемых материалов: германия, кремния, арсенид галлия.

В свою очередь разделение классов происходит в зависимости от принципа работы транзистора:

  • устройства под управлениями р-n переходов;
  • устройства с изолированными затворами или с барьерами Шоттки.

Принцип работы полевого транзистора

Радиодетали состоят из двух участков: p-переходов и n-переходов.

По участку n проходит электроток.

Участок р является перекрывающей зоной, неким вентилем.

Если оказывать определенное давление на нее, то она будет перекрывать участок и препятствовать прохождению тока.

Либо, же наоборот, при снижении давления количество проходящего тока возрастет.

В результате такого давления осуществляется увеличение напряжения на контактах затворов, находящихся на участке р.

Приборы с управляющими p-n канальными переходами — это полупроводниковые пластины, имеющие электропроводность с одним из данных типов. К торцевым сторонам пластин выполняется подсоединение контактов: стока и истока, в середину — контакты затвора.

Принцип работы прибора основан на изменении пространственных толщин p-n переходов. Так как в запирающих областях практически отсутствуют подвижные носители заряда, их проводимость равняется нулю. В полупроводниковых пластинах, на участках которых не воздействует запирающий слой, создаются проводящие ток каналы. Если подается отрицательное напряжение в отношении истока, на затворе образуется поток, через который протекают носителя заряда.

Для изолированных затворов, характерно расположение на них тонкого слоя диэлектрика. Такое устройство работает по принципу электрических полей.  Для его разрушения понадобится всего лишь небольшое электричество. В связи с этим, чтобы предотвратить статическое напряжение, которое может превышать 1000 В, необходимо создание специальных корпусов для приборов, которые минимизируют эффект от воздействия вирусных типов электричества.

Для чего нужен полевой транзистор

При рассмотрении работы сложных видов электротехники, стоит рассмотреть работу такого важного компонента интегральной схемы, как полевой транзистор.

Основная задача от использования данного элемента заключается в пяти ключевых направлениях, в связи с чем транзистор применяется для:

  1. Усиления высокой частоты.
  2. Усиления низкой частоты.
  3. Модуляции.
  4. Усиления постоянного тока.
  5. Ключевых устройств (выключателей).

В качестве простого примера работа транзистора-выключателя, может быть представлена как микрофон и лампочка в одной компановке.  Благодаря микрофону улавливаются звуковые колебания, что влияет на появление электрического тока, поступающего на участок запертого устройства. Присутствие тока влияет на включение устройства и включение электрической цепи, к которой подключаются лампочки. Последние загораются после того как микрофон уловил звук, но горят они за счет источников питания не связанных с микрофоном и более мощных.

Модуляцию применяют с целью управления информационными сигналами. Сигналы управляют частотами колебаний. Модуляцию применяют для качественных звуковых радиосигналов, для передачи звуковых частот в телевизионные передачи, для трансляции цветовых изображений и телевизионных сигналов с высоким качеством. Модуляцию применяют повсеместно, где нужно проводить работу с высококачественными материалами.

Как усилители полевые транзисторы в упрощенном виде работают по такому принципу: графически любые сигналы, в частности, звукового ряда, могут быть представлены как ломаная линия, где ее длиной является временной промежуток, а высотой изломов – звуковая частотность. Чтобы усилить звук к радиодетали подается поток мощного напряжения, приобретаемого нужную частотность, но с более большим значением, из-за подачи слабых сигналов на управляющие контакты. Иначе говоря, благодаря устройству происходит пропорциональная перерисовка изначальной линии, но с более высоким пиковым значением.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

вид и обозначение, достоинства и недостатки, принцип работы для чайников

В электронике и радиотехнике очень часто применяются полупроводниковые приборы, к которым относятся и транзисторы. Полевые транзисторы (ПТ) потребляют значительно меньше электрической энергии, благодаря чему они применяются в различных маломощных устройствах. Кроме того, существуют модели, работающие на больших токах при малом потреблении питающего напряжения (U).

Общие сведения

FET или ПТ — полупроводниковый прибор, который при изменении управляющего U, регулирует I (силу тока). Этот тип транзистора называется еще униполярным. Появился он позже обычного транзистора (биполярного), но с ростом технологии получил широкое распространение среди цифровых устройств благодаря низкому энергопотреблению. Основное отличие заключается в методе регулирования I. В биполярном — регулирование I происходит при помощи управляющего I, а полевом — при помощи U (Рисунок 1).

Рисунок 1 - Отличие полевого от биполярного Т.

У ПТ нет I управления, и он обладает высоким входным сопротивлением (R), которое достигает несколько сотен ГОм (ГигаОм) или ТОм (ТерраОм). Для того чтобы узнать сферы применения ПТ, нужно внимательно изучить его. Носителями заряда являются электроны или дырки, а у биполярного - электроны и дырки.

Классификация и устройство

ПТ бывают нескольких видов, обладают различными характеристиками и устройством. Они делятся на 2 типа:

  1. С управляющим p-n - переходом (JFET).
  2. С изолированным затвором (MOSFET).

Кроме того, каждый из типов бывает с N и P каналами. У ПТ с N-каналом носителями заряда являются электроны, а у P-канального - дырки. Принцип работы для P и N аналогичен, отличие лишь в подаче U другой полярности в качестве управляющего.

Устройство JFET ПТ (рисунок 2) простое. Область N образовывает канал между зонами P. К концам канала N подключаются электроды, которые называются условно стоком (С) и истоком (И), так как все зависит от схемы подключения. Затвор (З) — тип электрода, который образовывается при закорачивании полупроводников P. Это обусловлено электрическим соединением при воздействии U. Возле С и И находится область повышенной концентрации или легирование (N+) электронов, что приводит к улучшению проводимости канала. Наличие зоны легирования значительно понижает образование паразитных p-n - переходов, образующихся при присоединении алюминия.

Рисунок 2 - Схематическое устройство ПТ типа JFET.

MOFSET называется МОП или МДП, также делятся на типы — со встроенным и индуцируемым каналами. В каждом из этих типов есть модели с P и N каналами. Полевой транзистор, обозначение которого представлено на рисунке 3, иногда обладает 4 выводами.

Рисунок 3 - Обозначение МДП-транзистора.

Устройство довольно простое и показано на рисунке 4. Для ПТ с N-каналом подложка (покрывается SiO2) обладает электропроводимостью P-типа. Через слой диэлектрика проводятся электроды стока и истока от зон с легированием, а также вывод, который закорачивается с истоком. Слой затвора находится над диэлектриком.

Рисунок 4 - Типичное устройство ПТ с индуцированным каналом.

Принцип работы JFET

JFET работает в 2 режимах. Эта особенность связана с тем, что подается на затвор напряжение положительной и отрицательной составляющей (рис. 5). При подключении U > 0 к стоку, а земли к истоку необходимо подсоединить затвор к земле (Uзи = 0). Во время постепенного повышения U между С и И (Uис) ПТ является обыкновенным проводником. При низких значениях Uис ширина канала является максимальной.

При высоких значениях Uис через канал протекают большие значения силы тока между истоком и стоком (Iис). Это состояние получило название омической области (ОО). В полупроводнике N-типа, а именно в зонах p-n - перехода происходит снижение концентрации свободных электронов. Несимметричное разрастание слоя снижения концентрации свободных электронов называется обедненным слоем. Разрастание случается со стороны подключенного источника питания. Происходит сильное сужение канала при повышении Uис, вследствие которого Iис растет незначительно. Работа ПТ в этом режиме называется насыщением.

Рисунок 5 - Схема работы JFET (Uзи = 0).

При подаче низкого отрицательного U на затворе происходит сильное сужение канала и уменьшение Iис. При уменьшении U произойдет закрытие канала, и ПТ будет работать в режиме отсечки, а U, при котором прекращается подача Iис, называется напряжением отсечки (Uотс). На рисунке 6 изображено графическое представление работы ПТ при Uзи < 0:

Рисунок 6 - Графическое представление принципа работы полевого транзистора типа JFET.

При использовании в режиме насыщения происходит усиление сигнала (рис. 7), так как при незначительных изменениях Uис происходит значительное изменение Iис:

Рисунок 7 - Пример S JFET.

Этот параметр является усилительной способностью JFET и называется крутизной стоко-затворной характеристики (S). Единица измерения — mA/В (милиАмпер/Вольт).

Особености работы MOFSET

При подключении U между электродами С и И любой полярности к MOFSET с индуцированным N-каналом ток не потечет, так как между легитивным слоем находится слой с проводимостью P, которая не пропускает электроны. Принцип работы с каналом P-типа такой же, только необходимо подавать отрицательное U. Если подать положительное Uзи на затвор, то возникнет электрическое поле, выталкивающее дырки из зоны P в направлении подложки (рис. 8).

Под затвором концентрация свободных носителей заряда начнет уменьшаться, а их место займут электроны, которые притягиваются положительным зарядом затвора. При достижении Uзи порогового значения концентрация электронов будет значительно больше концентрации дырок. В результате этого произойдет формирование между С и И канала с проводимостью N-типа, по которому потечет Iис. Можно сделать вывод о прямо пропорциональной зависимости Iис от Uзи: при повышении Uзи происходит расширение канала и увеличение Iис. Этот процесс является одним из режимов ПТ — обогащения.

Рисунок 8 - Иллюстрация работы ПТ с индуцированным каналом (тип N).

ВАХ ПТ с изолированным затвором примерно такой же, как и с управляющим переходом (рис. 9). Участок, на котором Iис растет прямо пропорционально росту Uис, является омической областью (насыщения). Участок при максимальном расширении канала, на котором Iис не растет, является активной областью.

При превышении порогового значения U переход типа p-n пробивается, и ПТ является обычным проводником. В этом случае радиодеталь выходит из строя.

Рисунок 9 - ВАХ ПТ с изолированным затвором.

Отличие между ПТ со встроенным и индуцируемым каналами заключается в наличии между С и И канала проводящего типа. Если к ПТ со встроенным каналом подключить между стоком и истоком U разной полярности и оставить затвор включенным (Uзи = 0), то через канал потечет Iис (поток свободных носителей заряда - электронов). При подключении к затвору U < 0 возникает электрическое поле, выталкивающее электроны в направлении подложки. Произойдет уменьшение концентрации свободных носителей заряда, а сопротивление увеличится, следовательно, Iис — уменьшится. Это состояние является режимом обеднения.

При подключении к затвору U > 0 возникает электромагнитное поле, которое будет притягивать электроны из стока, истока и подложки. В результате этого произойдет расширение канала и повышение его проводимости, а Iис увеличится. ПТ начнет работать в режиме обогащения. Вольт-амперная характеристика (ВАХ) представлена на рисунке 10.

Рисунок 10 - ВАХ ПТ со встроенным каналом.

Несмотря на свою универсальность, ПТ обладают преимуществами и недостатками. Эти недостатки следуют из устройства, способа исполнения и ВАХ приборов.

Преимущества и недостатки

Преимущества и недостатки являются условными понятиями, взятыми из сравнения полевых и биполярных транзисторов. Одним из свойств ПТ является высокое сопротивление Rвх. Причем у MOFSET его значение на несколько порядков выше, чем у JFET. ПТ практически не потребляют ток у источника сигнала, который нужно усилить.

Например, если взять обыкновенную схему, генерирующую сигнал на базе микросхемы-микроконтроллера. Эта схема управляет работой электродвигателя, но обладает низким значением тока, которого недостаточно для этих целей. В этом случае необходим усилитель, потребляющий малое количества I и генерирующий на выходе ток высокой величины. В усилителе такого типа и следует применить JFET, обладающий высоким Rвх. JFET обладает низким коэффициентом усиления по U. При построении усилителя на JFET (1 шт.) максимальный коэффициент усиления будет около 20, при использовании биполярного — несколько сотен.

В усилителях высокого качества применяются оба типа транзистора. При помощи ПТ происходит усиление по I, а затем, при помощи биполярного происходит усиление сигнала по U. Однако ПТ обладают рядом преимуществ перед биполярными. Эти преимущества заключаются в следующем:

  1. Высокое Rвх, благодаря которому происходит минимальное потребление I и U.
  2. Высокое усиление по I.
  3. Надежность работы и помехоустойчивость: при отсутствии протекания I через затвор, в результате чего управляющая цепь затвора изолирована от стока и истока.
  4. Высокое быстродействие перехода из одного состояния в другое, что позволяет применять ПТ на высоких частотах.

Кроме того, несмотря на широкое применение, ПТ обладают несколькими недостатками, не позволяющими полностью вытеснить с рынка биполярные транзисторы. К недостаткам относятся следующие:

  1. Повышенное падение U.
  2. Температура разрушения прибора.
  3. Потребление большего количества энергии на высоких частотах.
  4. Возникновение паразитного транзистора биполярного типа (ПБТ).
  5. Чувствительность к статическому электричеству.

Повышенное падение U возникает из-за высокого R между стоком и истоком во время открытого состояния. ПТ разрушается при превышении температуры по Цельсию 150 градусов, а биполярный - 200. ПТ обладает низким энергопотреблением только на низких частотах. При превышении частоты 1,6 ГГц энергопотребление возрастает по экспоненте. Исходя из этого, частоты микропроцессоров перестали расти, а делается упор на создании машин с большим количеством ядер.

При использовании мощного ПТ в его структуре образовывается ПБТ, при открытии которого ПТ выходит из строя. Для решения этой проблемы подложку закорачивают с И. Однако это не решает проблему полностью, так как при скачке U может произойти открытие ПБТ и выход из строя ПТ, а также цепочки из деталей, которые подключены к нему.

Существенным недостатком ПТ является чувствительность к статическому электричеству. Этот недостаток исходит от конструктивной особенности ПТ. Слой диэлектрика (изоляционный) тонкий, и его очень легко разрушить при помощи заряда статического электричества, который может достигать сотен или тысяч вольт. Для предотвращения выхода из строя при воздействии статического электричества предусмотрено заземление подложки и закорачивание ее с истоком. Кроме того, в некоторых типах ПТ между стоком и истоком стоит диод. При работе с интегральными микросхемами на ПТ следует применять антистатические меры: специальные браслеты и транспортировка в вакуумных антистатических упаковках.

Схемы подключения

ПТ подключается примерно так же, как и обыкновенный, но есть некоторые особенности. Существует 3 схемы включения полевых транзисторов: с общими истоком (ОИ), стоком (ОС) и затвором (ОЗ). Чаще всего применяется схема подключения с ОИ (схема 1). Это подключение позволяет получить значительное усиление по мощности. Однако подключение с ОИ используется в низкочастотных усилителях, а также обладает высокой входной емкостной характеристикой.

Схема 1 - Включение с ОИ.

При включении с ОС (схема 2) получается каскад с повторителем, который называется истоковым. Преимуществом является низкая входная емкость. Его применяют для изготовления буферных разделительных каскадов (например, пьезодатчик).

Схема 2 - Подключение с ОС.

При подключении с ОЗ (схема 3) не происходит значительного усиления по току, коэффициент усиления по мощности ниже, чем при подключениях с ОИ и ОС. Однако при помощи этого типа подключения возможно полностью избежать эффекта Миллера. Эта особенность позволяет увеличить максимальную частоту усиления (усиление СВЧ).

Схема 3 - Включение с ОЗ.

Таким образом, ПТ получили широкое применение в области информационных технологий. Однако не смогли вытеснить с рынка радиодеталей биполярные транзисторы. Это связано, прежде всего, с недостатками ПТ, которые кроются в принципе работы и конструктивной особенности. Главным недостатком является высокая чувствительность к полям статического электричества.

Полевые транзисторы - макеты

  1. Программирование
  2. Электроника
  3. Компоненты
  4. Полевые транзисторы

Автор: Cathleen Shamieh

Полевой транзистор (FET) состоит из канала N- или полупроводниковый материал P-типа, через который может протекать ток, с другим материалом (уложенным поперек участка канала), контролирующим проводимость канала.

В полевом транзисторе (FET) напряжение, приложенное к затвору, управляет потоком тока через канал от истока к стоку.

Один конец канала известен как исток , другой конец канала называется стоком , и механизм управления называется затвором . Подавая напряжение на затвор, вы управляете потоком тока от истока к стоку. Выводы прикрепляются к истоку, стоку и затвору. Некоторые полевые транзисторы включают четвертый вывод, поэтому вы можете заземлить часть полевого транзистора на шасси схемы. (Но не путайте этих четвероногих существ с полевыми МОП-транзисторами с двумя затворами, у которых также есть четыре вывода.)

Полевые транзисторы

(произносится как «феттс») бывают двух видов - N-канал и P-канал - в зависимости от типа полупроводникового материала (N-тип или P-тип, соответственно), через который протекает ток. Существует два основных подтипа полевого транзистора: MOSFET (полевой транзистор металл-оксид-полупроводник), и JFET (полевой транзистор с переходом). Что зависит от конструкции ворот, что, в свою очередь, приводит к различным электрическим свойствам и разному использованию каждого типа.

Полевые транзисторы

(особенно полевые МОП-транзисторы) стали намного более популярными, чем биполярные транзисторы, для использования в интегральных схемах ( ICs ), где тысячи транзисторов работают вместе для выполнения одной задачи.Это потому, что они маломощные устройства, структура которых позволяет разместить тысячи полевых МОП-транзисторов с N- и P-каналами, как сардины, на одном куске кремния (то есть полупроводниковом материале).

Электростатический разряд (ESD) может повредить полевые транзисторы. Если вы покупаете полевые транзисторы, обязательно храните их в антистатическом пакете или тюбике - и оставьте их там, пока не будете готовы к использованию.

Об авторе книги

Кэтлин Шами - инженер-электрик и технический писатель с обширным инженерным и консультационным опытом в области медицинской электроники, обработки речи и телекоммуникаций.

Ионно-чувствительный полевой транзистор

- Принцип работы ISFET

Ионно-чувствительный полевой транзистор - это новые интегрированные устройства в микроэлектрохимической лаборатории на микросхемах. Это обычный тип химически чувствительных полевых транзисторов, и их структура такая же, как у обычных полевых транзисторов на основе оксидов металлов и полупроводников. Чувствительная область представляет собой затвор транзистора и включает в себя средства преобразования концентрации ионов в напряжение.В случае ISFET оксид металла и металлические затворы обычного МОП-транзистора заменяются простым решением с электродами сравнения глубоко в растворах, а изолирующие слои предназначены для обнаружения конкретного аналита. Характер изолирующих слоев определяется как функциональность и чувствительность датчика ISFET.

Что такое ISFET?

Аббревиатура ISFET - ионно-чувствительный полевой транзистор. Это полевой транзистор, используемый для измерения концентрации ионных растворов.Концентрация ионов, таких как H +, изменяется как pH, а следовательно, изменяется ток через транзистор. Здесь электрод затвора представляет собой раствор, а напряжение между поверхностью оксида и подложкой обусловлено ионной оболочкой.


ISFET

Принцип работы ISFET

Принцип работы pH-электрода ISFET представляет собой замену нормального полевого транзистора, и они используются во многих схемах усилителя. В ISFET вход обычно используется как металлические вентили, которые заменяются ионно-чувствительной мембраной.Таким образом, ISFET собирает в одном устройстве чувствительную поверхность, а один усилитель дает сильноточный выход с низким импедансом и позволяет использовать соединительные кабели без ненужного экранирования. На следующей диаграмме показан pH-электрод ISFET.

Принцип работы ISFET

Существуют различные устройства для измерения pH от традиционного стеклянного электрода. Принцип измерения основан на контроле тока, протекающего между двумя полупроводниками, сток и исток.Эти два полупроводника соединены вместе с третьим электродом, и он ведет себя как вывод затвора. Клемма затвора напрямую подключается к измеряемому раствору.

Построение ISFET

Этапы изготовления ISFET

  • В следующем пошаговом процессе показано, как изготовление ISFET
  • ISFET производится с помощью технологии CMOS и без каких-либо этапов последующей обработки
  • Все изготовление выполняется в Собственный микропроизводитель Lab
  • Материалом должна быть 4-дюймовая кремниевая пластина p-типа
  • В ISFET вывод затвора изготавливается из материала SiO2, Si3N4, обоих материалов, рассчитываемых для COMS.
  • Есть шесть шагов маскирования, которые представляют собой создание n-луночных, n и p стоков источника, затвора, контакта и материала.
  • Конструкция Si3N4 и SiO2 основана на использовании буферных растворов для травления оксидов.

Следующие этапы изготовления демонстрируют стандартный процесс MOSFET и вплоть до времени осаждения нитрида кремния в виде ионно-чувствительной пленки. Осаждение нитрида кремния осуществляется с помощью метода химического осаждения из паровой плазмы.Толщина пленки измеряется эллипсометром. После осаждения нитрида процесс продолжается до контактной формы с использованием контактной маски.

Влажное химическое травление BHF используется для травления и нижележащих нитридных и оксидных пленок от области истока и стока. Обычай BHF помогает исключить дополнительную стадию травления нитрида кремния. Последний и последний шаг - это металлизация при изготовлении ISFET. Вблизи затвора ионно-чувствительный полевой транзистор не имеет металлического слоя, металлизация предусмотрена на контактах истока и стока.Простые и основные этапы изготовления ионно-чувствительных полевых транзисторов показаны на следующей диаграмме.


Датчик pH ISFET

Эти типы сенсоров подходят для измерения pH и необходимы для более высоких характеристик. Размер датчика очень мал, и датчики используются для исследования медицинских приложений. Датчик pH ISFET используется в FDA и CE, которые одобряют медицинские устройства, и они также лучше всего подходят для пищевых продуктов, потому что без стекла и вставлены в зонды с помощью небольшого профиля, что минимизирует ущерб для продукции.Датчик pH ISFET применим во многих средах и промышленных условиях, которые различаются для влажных и сухих условий, а также в некоторых физических условиях, таких как давление, заставляющее обычные стеклянные pH-электроды.

ISFET pH Sensor
Характеристики ISFET pH

Общие характеристики pH ISFET следующие:

  • Химическая чувствительность ISFET полностью контролируется свойствами электролита
  • Существуют различные типы органических материалов для датчика pH Подобно Al2O3, Si3N4, Ta2O5 обладают лучшими свойствами, чем SiO2, и обладают большей чувствительностью и низким дрейфом.
Преимущества ISFET
  • Очень быстрый отклик
  • Это простая интеграция с измерительной электроникой
  • Уменьшите размер биологии зонда.
Применение ISFET

Основным преимуществом ISFET является то, что он может интегрироваться с MOSFET и стандартными транзисторами интегральных схем.

Недостатки ISFET
  • Большой дрейф требует негибкой инкапсуляции краев микросхемы и привязки проводов
  • Несмотря на то, что усилительные свойства транзистора этого устройства выглядят очень хорошо.Для чувствительных химикатов ответственность изоляционной мембраны за экологическое отравление и последующий выход из строя транзистора помешала ISFE получить популярность на коммерческих рынках.

В этой статье описывается принцип работы ISFET и поэтапный процесс его изготовления. Приведенная в статье информация дает основы работы с ионно-чувствительным полевым транзистором, и если у вас есть какие-либо сведения об этой статье или о изготовлении CMOS и NMOS, пожалуйста, прокомментируйте в разделе ниже.Вот вам вопрос, какова функция ISFET?

Авторы фотографий:

Переходные полевые транзисторы - полевые транзисторы JFET

Теперь есть обновленные и расширенные версии наших страниц FET по адресу https://learnabout-electronics.org/Semiconductors/fet_01a.php.

Нажмите зеленую кнопку, чтобы перейти к новым версиям

Перейти на новую страницу

JFET (переходные полевые транзисторы)

Хотя существует множество запутанных названий полевых транзисторов (FET), в основном существует два основных типа:

1.Типы PN-перехода с обратным смещением, JFET или Junction FET (также называемые JUGFET или Junction Unipolar Gate FET).

2. Устройства на полевых транзисторах с изолированным затвором (IGFET).

Все полевые транзисторы могут называться УНИПОЛЯРНЫМИ устройствами, потому что носители заряда, которые переносят ток через устройство, все одного типа, то есть либо дырки, либо электроны, но не оба вместе. Это отличает полевые транзисторы от биполярных устройств, в которых и дырки, и электроны ответственны за ток в любом одном устройстве.

JFET

Это был самый ранний из доступных полевых транзисторов. Это устройство, управляемое напряжением, в котором ток течет от вывода SOURCE (эквивалент эмиттера в биполярном транзисторе) к DRAIN (эквивалент коллектору). Напряжение, приложенное между выводом истока и выводом GATE (эквивалентным базе), используется для управления током истока-стока. Основное различие между JFET и биполярным транзистором заключается в том, что в JFET ток затвора не течет, ток через устройство управляется электрическим полем, отсюда и «полевой транзистор».Конструкция полевого транзистора и символы схем показаны на рисунках 1, 2 и 3.

Конструкция JFET

Конструкция JFET может быть теоретически довольно простой, но на самом деле сложной, требуя очень чистых материалов и методов чистых помещений. Полевые транзисторы JFET изготавливаются в различных формах, некоторые из которых выполнены в виде дискретных (одиночных) компонентов, а другие с использованием планарной технологии в качестве интегральных схем.

Рис.1.1 Конструкция диффузионного полевого транзистора

На рис. 1.1 показана (теоретически) простейшая форма конструкции Junction FET (JFET) с использованием методов диффузии.Он использует небольшую пластину из полупроводника N-типа, в которую вливаются две области P-типа, образующие затвор. Ток в форме электронов течет через устройство от истока к стоку по кремниевому каналу N-типа. Поскольку только один тип носителей заряда (электроны) переносит ток в полевых транзисторах с N каналом, эти транзисторы также называют «униполярными» устройствами.

Посмотрите, как это работает с интерактивной диаграммой

Рис. 1.2 Плоская конструкция JFET

На рис. 1.2 показано поперечное сечение полевого транзистора с N-канальным плоским переходом (JFET). Ток нагрузки протекает через устройство от истока к стоку по каналу, сделанному из кремния N-типа.В планарном устройстве вторая часть затвора образована подложкой P-типа.

Также доступны полевые транзисторы с P-каналом

и принцип работы такой же, как и для типа N-канала, описанного здесь, но полярности напряжений, конечно, обратные, а носителями заряда являются дырки.

Рис. 1.3 Обозначения цепей JFET

Обновлено 14 июля 2010 г.

К началу страницы След.

Полевые транзисторы - Скачать PDF бесплатно

УСИЛИТЕЛЬ НА JFET С ОБЩИМ ИСТОЧНИКОМ

ЭКСПЕРИМЕНТ 04 Цели: Теория: 1.Оценить усилитель с общим источником, используя эквивалентную модель слабого сигнала. 2. Узнать, что влияет на усиление напряжения. Самосмещенный n-канальный полевой транзистор JFET с AC

Дополнительная информация

Полевые транзисторы (FET)

Полевые транзисторы (FET) Литература: Hayes & Horowitz (стр. 142-162 и 244-266), Rizzoni (главы 8 и 9) В полевом транзисторе (FET) ширина проводящего канала в полупроводнике и ,

Дополнительная информация

МОП-транзистор

MOSFET-транзистор Основным активным компонентом всех кремниевых чипов является MOSFET-металлооксидный полупроводниковый полевой транзистор. Схематическое обозначение G Затвор S Источник D Сток Напряжение на затворе управляет

Дополнительная информация

Глава 10 Расширенные схемы CMOS

Шлюзы передачи Глава 10 Расширенные схемы CMOS Шлюз передачи NMOS Активная схема инвертора подтягивания заставляет задуматься об альтернативных вариантах использования устройств NMOS.Рассмотрим схему, показанную в

Дополнительная информация

Интегральные схемы и системы

Федеральный университет Санта-Катарина Центр технологий Компьютерные науки и электроника Интегральные схемы и системы INE 5442 Лекция 11 MOSFET, часть 2 [email protected] I D -V Характеристики DS

Дополнительная информация

Смещение в усилителях MOSFET

Смещение в усилителях с МОП-транзисторами Смещение: создание схемы для установления желаемых напряжений и токов постоянного тока для работы усилителя. Четыре распространенных способа :.Смещение путем фиксации GS. Смещение с помощью фиксации

Дополнительная информация

Полевые транзисторы

506 19 Принципы работы полевых транзисторов электроники 191 Типы полевых транзисторов 193 Принципы и работа полевого транзистора с полевым транзистором 195 Важность полевого транзистора с полевым транзистором 197 в качестве усилителя 199 Существенные особенности

Дополнительная информация

Пиковый ограничитель звука на полевых транзисторах

1 Пиковый ограничитель аудиосигнала на полевых транзисторах W.Маршалл Лич младший, профессор Технологического института Джорджии Школа электротехники и вычислительной техники Атланта, Джорджия 30332-0250 США, электронная почта: [email protected] Copyright

Дополнительная информация

Особенности. Символ JEDEC TO-220AB

Технический паспорт Июнь 1999 г. Номер файла 2253.2 3A, 5 В, 0,4 Ом, N-канальный силовой МОП-транзистор Это силовой полевой транзистор с кремниевым затвором с N-канальным режимом улучшения, разработанный для таких приложений, как коммутация

Дополнительная информация

Характеристики и усилители BJT

Характеристики и усилители БЮТ Мэтью Беклер beck0778 @ umn.edu EE2002 Lab Section 003 2 апреля 2006 г. Резюме Как основной компонент в конструкции усилителя, свойства биполярного переходного транзистора

Дополнительная информация

Основы биполярных переходных транзисторов

Кеннет А. Кун, 29 сентября 2001 г., ред. 1 Введение Биполярный транзистор (BJT) - это трехслойное полупроводниковое устройство с конструкцией NPN или PNP. Обе конструкции имеют идентичный

Дополнительная информация

Рекомендации по применению AN-940

Замечания по применению AN-940 Как МОП-транзисторы с P-каналом могут упростить схему Содержание Стр. 1.Основные характеристики силовых полевых МОП-транзисторов с каналом P-Channel ... 1 2. Заземленные нагрузки ... 1 3. Переключение тотемных полюсов

Дополнительная информация

BUZ11. 30 А, 50 В, 0,040 Ом, N-канальный силовой полевой МОП-транзистор. Особенности. [/ Заголовок (BUZ1 1) / Тема. (30 А, 50 В, 0,040 Ом, канал N. Информация для заказа

Технические данные Июнь 1999 Номер файла 2253.2 [/ Название (BUZ1 1) / Тема (3A, 5V, 0,4 Ом, N-Channel Power MOS- FET) / Автор () / Ключевые слова (Intersil Corporation, N-Channel Power MOS- FET, TO- 22AB) / Создатель

Дополнительная информация

Основы микроэлектроники

Основы микроэлектроники. Ч2 Почему именно микроэлектроника? Ch3 Основы физики полупроводников Ch4 Диодные схемы Ch5 Физика биполярных транзисторов CH5 Биполярные усилители CH6 Физика МОП-транзисторов

Дополнительная информация

Диоды и транзисторы

Диоды Для чего мы используем диоды? Диоды и транзисторы защищают схемы, ограничивая напряжение (отсечение и фиксирование), превращая переменный ток в постоянный (выпрямитель напряжения) умножители напряжения (например.г. двойное входное напряжение)

Дополнительная информация

Полностью дифференциальный КМОП-усилитель

ECE 511 Аналоговая электроника Срок действия проекта Полностью дифференциальный КМОП-усилитель Сакет Вора 6 декабря 2006 г. Доктор Кевин Гард Государственный университет Северной Каролины 1 Введение В этом проекте используется полностью дифференциальный КМОП-усилитель

Дополнительная информация

ГЛАВА 2 УСИЛИТЕЛЬ МОЩНОСТИ

ЧАТЕР 2 ВЛАДЕНИЕ АМЛФЕРОМ 2.0 Введение Основными характеристиками усилителя являются линейность, КПД, выходная мощность и усиление сигнала. В целом, между этими характеристиками есть компромисс. Для

Дополнительная информация

g fs R D A V D g os g os

Методы смещения полевых транзисторов AN12 Введение Инженеры, не знакомые с надлежащими методами смещения, часто проектируют усилители на полевых транзисторах, которые излишне чувствительны к характеристикам устройства.Один из способов получить

Дополнительная информация

Характеристики JFET

Характеристики полевого транзистора Цель Хотя возможно, что первым транзистором был изобретен полевой транзистор, он не стал важным полупроводниковым устройством до тех пор, пока не получил опыт работы с BJT

. Дополнительная информация

Полевые транзисторы и шум

Physics 3330 Эксперимент № 8 Осень 2005 г. Полевые транзисторы и шум Цель В этом эксперименте мы вводим полевые транзисторы.Мы измерим выходные характеристики полевого транзистора, а затем построим

Дополнительная информация

МОП-транзисторы как переключатели

МОП-транзисторы как переключатели G (затвор) НМО-транзистор: закрыт (проводящий), когда затвор = 1 (В DD) D (сток) S (исток) Оен (непроводящий), когда затвор = 0 (земля, 0 В) G МОП-транзистор: Закрытые (проводящие)

Дополнительная информация

Боб Йорк.Основы транзисторов - БЮТ

ob York Transistor asics - Полярные переходные транзисторы (JT) JT Ключевые моменты: JT - это устройства с управлением по току, очень JT имеет базу, коллектор и эмиттер. Базовый ток управляет током коллектора.

Дополнительная информация

Особенности. Приложения

Таймер LM555 Общее описание LM555 - это высокостабильное устройство для создания точных временных задержек или колебаний.При желании предусмотрены дополнительные клеммы для запуска или сброса. В

Дополнительная информация

RFG70N06, RFP70N06, RF1S70N06, RF1S70N06SM

A M A A Декабрь 995 г. ПОЛУПРОВОДНИК RFG7N6, RFP7N6, RFS7N6, RFS7N6SM 7A, 6 В, лавинный, N-канальный силовой МОП-транзистор Характеристики 7A, 6V r DS (вкл.) = 0,4 Ом PSPICE, модель

с температурной компенсацией Дополнительная информация

IRF640, RF1S640, RF1S640SM

IRF64, RFS64, RFS64SM Технические данные 22 января 8A, 2V ,.8 Ом, N-канальные силовые полевые МОП-транзисторы. Это силовые полевые транзисторы с кремниевым затвором с N-канальным режимом расширения. Это усовершенствованные силовые полевые МОП-транзисторы,

Дополнительная информация

БИПОЛЯРНЫЕ ПЕРЕХОДНЫЕ ТРАНЗИСТОРЫ

ГЛАВА 3 БИПОЛЯРНЫЕ ПЕРЕХОДНЫЕ ТРАНЗИСТОРЫ Биполярный переходной транзистор, BJT, представляет собой цельный кремниевый элемент с двумя встречно расположенными P-N переходами. Однако это не может быть выполнено с двумя независимыми друг от друга

Дополнительная информация

Рисунок 1.Модель диодной схемы

Полупроводниковые приборы. Нелинейные приборы. Диоды. Введение. Диод представляет собой двухконтактный нелинейный прибор, вольт-амперная характеристика которого, помимо нелинейного поведения, также зависит от полярности. Модель

Дополнительная информация

Декларация SPICE MOSFET

Объявление SPICE MOSFET MOSFET - это 4-оконечное устройство, которое указано в списке соединений как: Mname ND NG NS NB ModName Необязательные параметры: L = значение W = значение AD = значение AS = значение PD = значение

Дополнительная информация

Лаборатория 1 Характеристики диодов

Лабораторная работа 1. Характеристики диода Назначение Целью данной лабораторной работы является изучение характеристик диода.Некоторые из характеристик, которые будут исследованы, - это ВАХ и свойства выпрямления.

Дополнительная информация

Карта контента для карьеры и технологий

Content Strand: Applied Academics CT-ET1-1 анализ электроники A. Дроби и десятичные дроби B. Степень десяти и инженерная нотация C. Решения задач на основе формул D. Степени и корни E. Линейные уравнения

Дополнительная информация

2SK1056, 2SK1057, 2SK1058

SK6, SK7, SK8 Кремниевый N-канальный МОП-транзистор Применение Низкочастотный усилитель мощности Дополнительная пара с SJ160, SJ161 и SJ16 Характеристики Хорошая частотная характеристика Высокая скорость переключения Широкая зона действия

Дополнительная информация

CMOS, семейство идеальной логики

КМОП, идеальное логическое семейство ВВЕДЕНИЕ Давайте поговорим о характеристиках идеального логического семейства.Он не должен рассеивать мощность, иметь нулевую задержку распространения, контролируемое время нарастания и спада и иметь

Дополнительная информация

Биполярные переходные транзисторы

Биполярные переходные транзисторы Физическая структура и символы NPN Эмиттер (E) n-тип Эмиттерная область p-тип Базовая область n-тип Коллекторная область Коллектор (C) B C Эмиттер-база-переход (EBJ) База (B) (a) Коллектор-база

Дополнительная информация

Базовые схемы операционных усилителей

Базовые схемы операционных усилителей Мануэль Толедо INEL 5205 Instrumentation 3 августа 2008 г. Введение Операционный усилитель (для краткости ОУ или ОУ), возможно, является наиболее важным строительным блоком для конструкции

Дополнительная информация

Конвейерный АЦП 10 бит с текущим режимом

Конвейерный АЦП 10 бит с текущим режимом K.ОТДЕЛЕНИЕ СБИС БХАРАНИ ВИТ УНИВЕРСИТЕТ ВЕЛЛОР, ИНДИЯ [email protected] П.ДЖАЯКРИШНАН ОТДЕЛЕНИЕ СБИС ВИТ УНИВЕРСИТЕТ ВЕЛЛОР, ИНДИЯ [email protected]

Дополнительная информация

Последовательные и параллельные схемы

Постоянный ток (DC) Постоянный ток (DC) - это однонаправленный поток электрического заряда. Термин DC используется для обозначения энергосистем, которые используют постоянное (не меняющееся во времени) среднее (среднее)

Дополнительная информация Принцип работы фототранзистора

- Учебное пособие по проектированию

Фототранзистор похож на обычный BJT, за исключением того, что базовый ток вырабатывается и управляется светом, а не источником напряжения.Фототранзистор эффективно преобразует световую энергию в электрический сигнал.

В фототранзисторе базовый ток создается, когда свет падает на базовую область светочувствительного полупроводника. Р-n переход коллектор-база освещается падающим светом через отверстие линзы в корпусе транзистора. Когда нет падающего света, есть только небольшой ток утечки коллектор-эмиттер, генерируемый термически, I CEO ; этот темновой ток обычно находится в диапазоне нА.Когда свет попадает на pn переход коллектор-база, создается базовый ток Iλ, который прямо пропорционален силе света. Это действие создает ток коллектора, который увеличивается с увеличением Iλ. За исключением способа генерации тока базы, фототранзистор ведет себя как обычный BJT. Во многих случаях электрическое соединение с базой отсутствует.

Соотношение между током коллектора и генерируемым светом базовым током в фототранзисторе составляет

Ic = β DC T λ

Схематический символ и некоторые типичные фототранзисторы показаны на рисунке ниже.

Поскольку фактическая фотогенерация тока базы происходит в области коллектор-база, чем больше физическая площадь этой области, тем больше тока базы генерируется. Таким образом, типичный фототранзистор спроектирован так, чтобы обеспечить большую площадь для падающего света, как показано на упрощенной структурной схеме на рисунке ниже.

Фототранзистор может быть двухпроводным или трехпроводным. В конфигурации с тремя выводами основной вывод выведен так, что устройство можно использовать как обычный BJT с дополнительной функцией светочувствительности или без нее.В конфигурации с двумя выводами база электрически недоступна, и устройство можно использовать только со светом в качестве входа. Во многих приложениях фототранзистор используется в двухпроводном исполнении.

На рисунке ниже показан фототранзистор со схемой смещения и типичными характеристическими кривыми коллектора. Обратите внимание, что каждая отдельная кривая на графике соответствует определенному значению интенсивности света (в данном случае единицы измерения - мВт / см2) и что ток коллектора увеличивается с интенсивностью света.

Фототранзисторы чувствительны не ко всему свету, а только к свету в определенном диапазоне длин волн. Они наиболее чувствительны к определенным длинам волн в красной и инфракрасной части спектра.

Engineering Tutorial Ключевые слова:
  • Принцип работы фототранзистора
  • Принцип работы фототранзистора
  • Принцип работы фототранзистора
  • Принцип работы фототранзистора
  • Принцип работы фототранзистора
  • Принцип работы фототранзистора
  • Принцип работы фототранзистора
  • 00030003
  • 0003 Принцип работы фототранзистора
  • фототранзистор упражнение
  • работа фототранзистора

Полевой транзистор для струйной печати для биодатчика без этикеток

Гибкий транзистор с биологическим полевым эффектом (BioFET), изготовленный в основном с использованием технологии струйной печати, считается альтернативным датчиком для обнаружения белков.Устройство характеризуется различными характеристиками и в качестве доказательства концепции использовалось в качестве датчика без белковой метки. Фото: Каталонский институт нанонауки и нанотехнологий.

Тонкопленочные транзисторы (TFT) являются мощными устройствами в производстве полупроводников и составляют основу бесчисленных электронных устройств, таких как микросхемы памяти, фотоэлектрические элементы, логические вентили и датчики. Интересной альтернативой неорганическим TFT (кремнию) являются органические TFT (OTFT), которые предлагают возможность массового производства с использованием традиционных технологий печати и работы с недорогими материалами.Однако по-прежнему остаются многочисленные внутренние проблемы, особенно в отношении долговременной стабильности и отсутствия надежности.

Исследователи из Català de Nanociència i Nanotecnologia's (ICN2 - Каталонский институт нанонауки и нанотехнологий) Nanobioelectronics and Biosensors Group под руководством профессора ICREA Research Арбена Меркочи работают над приближением OTFT к устройствам, которые могут быть полностью использованы в полевых условиях. .Группа опубликовала в последнем выпуске Advanced Functional Materials статью, описывающую гибкий биологический полевой транзистор (BioFET) для использования в биосенсорных исследованиях. Также обсуждаются изготовление, структура, оптимизация материалов, электрические характеристики и функциональность начального OTFT и конечного BioFET. Авторы статьи - доктор Мариана Медина-Санчес, доктор Карме Мартинес-Доминго, доктор Элои Рамон [и профессор исследований ICREA Арбен Меркочи.

Полностью интегрированный органический BioFET был спроектирован, изготовлен и протестирован для обнаружения белков без меток.Это было сделано путем струйной печати органического полевого транзистора (OFET) и последующей функционализации изолятора специфическими антителами. Исследователи ICN2 проанализировали различные инсуляторы, биофункциональность поверхности, избирательную адгезию целевых белков к BioFET, воспроизводимость с различными устройствами и шероховатость функционализированных и иммобилизованных белковых структур. Наконец, в качестве доказательства концепции платформа BioFET была успешно протестирована на предмет обнаружения модельного белка, человеческого иммуноглобулина G (HIgG).

BioFET, разработанный в ICN2, представляет собой важную отправную точку для разработки и производства гибких органических биодатчиков с помощью струйной печати. Воспроизводимость процесса изготовления, разработка функциональных красок и распространение этой технологии на более широкий спектр подложек все еще остаются нерешенными проблемами. Авторы уверены, что как только эта технология станет зрелой, ее можно будет миниатюризировать для интеграции в полнофункциональное устройство для диагностики в местах оказания медицинской помощи.


Формирование органических тонкопленочных транзисторов посредством печати при комнатной температуре
Дополнительная информация: Мариана Медина-Санчес, Карме Мартинес-Доминго, Элои Рамон, Арбен Меркочи. Полевой транзистор с струйной печатью для биосенсоров без этикеток. Современные функциональные материалы. Статья впервые опубликована в Интернете: 31 ИЮЛЯ 2014 г. DOI: 10.1002 / adfm.201401180
http://onlinelibrary.wiley.com/doi/10.1002/adfm.201401180/abstract Предоставлено Каталонский институт нанонауки и нанотехнологий

Ссылка : Полевой транзистор, напечатанный на струйной печати, для биосенсинга без этикеток (2014, 11 августа) получено 11 января 2021 г. с https: // физ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
