Что такое полосовой фильтр и как он работает

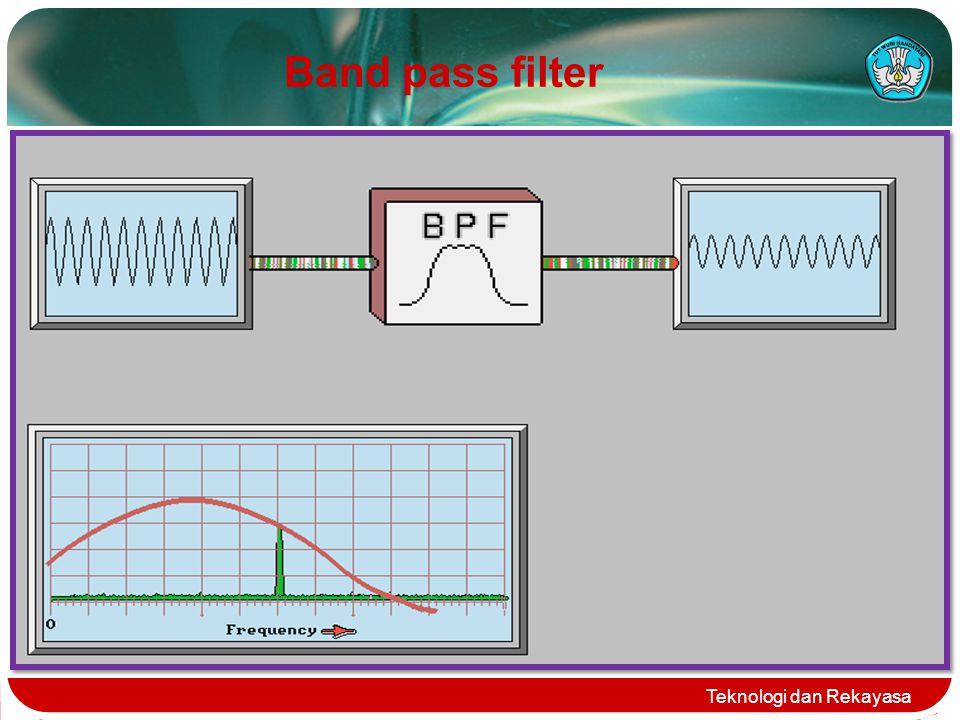

Полосовой фильтр — это устройство, которое пропускает сигналы определенного диапазона частот и подавляет сигналы вне этого диапазона. Основные характеристики полосового фильтра:

• Центральная частота — середина полосы пропускания
• Ширина полосы пропускания — диапазон частот, которые пропускаются фильтром
• Крутизна среза — насколько резко фильтр подавляет частоты вне полосы пропускания
• Коэффициент прямоугольности — отношение ширины полосы на уровне -60 дБ к ширине на уровне -3 дБ

Принцип работы полосового фильтра основан на комбинации фильтров нижних и верхних частот. Фильтр нижних частот пропускает частоты ниже заданной частоты среза, а фильтр верхних частот — выше. Объединяя их, получаем полосу пропускания между частотами среза.

Основные виды полосовых фильтров

Существует несколько типов полосовых фильтров:

1. LC-фильтры

Простейший вид полосовых фильтров на основе катушек индуктивности и конденсаторов. Отличаются дешевизной, но имеют невысокую добротность.

2. Кварцевые фильтры

Используют пьезоэлектрические свойства кварца. Обладают очень высокой добротностью и стабильностью, но узкой полосой пропускания.

3. Керамические фильтры

Основаны на пьезоэлектрических свойствах керамики. Компактнее кварцевых, имеют хорошее подавление вне полосы пропускания.

4. Цифровые фильтры

Реализуются программно на микроконтроллерах или сигнальных процессорах. Позволяют легко менять параметры фильтра.

Где применяются полосовые фильтры

Основные области применения полосовых фильтров:

• Радиосвязь — выделение нужного канала из спектра сигналов
• Аудиотехника — формирование частотной характеристики
• Измерительная техника — выделение полезного сигнала
• Системы передачи данных — частотное разделение каналов
• Радиолокация — селекция сигналов по частоте

Как выбрать подходящий полосовой фильтр

При выборе полосового фильтра следует учитывать следующие факторы:

• Требуемая центральная частота и ширина полосы пропускания
• Необходимая крутизна среза и подавление вне полосы
• Вносимые потери в полосе пропускания
• Входное и выходное сопротивление
• Допустимая неравномерность в полосе пропускания
• Габариты и стоимость

Правильно подобранный полосовой фильтр позволяет эффективно выделить нужный диапазон частот и отфильтровать помехи.

Преимущества и недостатки полосовых фильтров

Основные достоинства полосовых фильтров:

• Эффективное выделение заданной полосы частот
• Подавление помех вне полосы пропускания
• Возможность реализации с высокой добротностью
• Простота в использовании

Недостатки полосовых фильтров:

• Вносимое затухание в полосе пропускания
• Неидеальность формы амплитудно-частотной характеристики
• Фазовые искажения сигнала
• Сложность реализации фильтров с очень узкой полосой

Конструкция полосовых фильтров

Как устроен типичный полосовой фильтр на LC-элементах.

• Входная цепь согласования импедансов
• Несколько резонансных контуров, настроенных на центральную частоту
• Элементы связи между контурами (конденсаторы, трансформаторы)
• Выходная цепь согласования

Количество звеньев определяет порядок фильтра и влияет на крутизну среза. Чем больше звеньев, тем более прямоугольной получается АЧХ фильтра.

Настройка полосовых фильтров

Основные этапы настройки полосового фильтра:

1. Проверка резонансных частот отдельных контуров
2. Настройка связи между контурами
3. Подстройка входных и выходных цепей согласования
4. Измерение АЧХ фильтра и сравнение с расчетной
5. Корректировка параметров для получения требуемой характеристики

Настройка фильтров высоких порядков — сложная задача, требующая специального оборудования и опыта.

Тенденции развития полосовых фильтров

Основные направления совершенствования полосовых фильтров:

• Миниатюризация фильтров на ПАВ и объемных акустических волнах
• Разработка перестраиваемых фильтров с электронной регулировкой параметров
• Создание активных полосовых фильтров на операционных усилителях
• Применение цифровых сигнальных процессоров для реализации адаптивных фильтров
• Использование новых материалов для улучшения характеристик пассивных фильтров

Развитие технологий позволяет создавать все более совершенные полосовые фильтры для различных применений.

12. Полосовой фильтр второго порядка.

Передаточная функция фильтра нижних частот первого порядка.

(12.1)

Если применить преобразование (11.1), то передаточная функция полосового фильтра будет иметь второй порядок:

(12.2)

Основными характеристиками такого фильтра является коэффициент передачи на резонансной частоте А_r и добротность Q.

Из свойств рассмотренного преобразования A_r = А₀ (это подтверждается формулой (12.2) при  = 1 т.е. Р = j). При этом A_r имеет действительное значение и фазовый сдвиг на резонансной частоте полосового фильтра равен нулю.

Определим добротность полосового фильтра как отношение резонансной частоты f_r к ширине полосы В.

Тогда передаточная функция полосового фильтра:

(12.

3)

Основные параметры полосового фильтра второго порядка непосредственно из его передаточной функции.

Пусть P = j, тогда

Амплитудно-частотная характеристика:

; (12.4)

Фазово-частотная характеристика:

. (12.5)

12.1 Реализация полосового фильтра второго порядка

Рис. 12.1. Полосовой фильтр на основе фильтра нижних частот и фильтра верхних частот первого порядка

Включим последовательно фильтры нижних и верхних частот первого порядка, как показано на рис 12.1. Получим полосовой фильтр с передаточной функцией.

Передаточная функция фильтра:

;

Учитывая, что резонансная частота передаточная функция в нормированном виде:

.

Приравняв к выражению (12.

3) получим формулу для вычисления добротности фильтра:

При  = 1 — при последовательном соединении фильтров второго порядка.

12.2 Полосовой фильтр со сложной отрицательной обратной связью.

Сложную отрицательную обратную связь можно использовать для построения полосовых фильтров.

Рис12.2. Полосовой фильтр со сложной отрицательной обратной связью.

Схема фильтра приведена на рис.12.2. Ее передаточная функция имеет вид:

Принимая из сравнения с (12.3.)

Откуда:

Резонансная частота

Коэффициент передачи на резонансной частоте

Добротность

Ширина полосы

Коэффициент передачи, добротность и резонансная частота полосового фильтра могут выбираться произвольно.

Полоса пропускания В не зависит от R₁ и R₃, A_r – не зависит от R₃. Поэтому можно изменять резонансную частоту f_r, варьируя величиной R₃, что не приведет к изменению коэффициента передачи A_r и ширины полосы пропускания фильтра В.

Схема будет более работоспособно, если исключить R₃, но тогда Q будет зависеть от A_r.

При этом, если K_ooc>> 1, то дифференциальный коэффициент усиления операционного усилителя (ОУ) должен быть больше 2Q². Выполнение этого требования должно удовлетворяться и на резонансной частоте.

Числовой пример

Необходим полосовой фильтр с:

f_r = 10Гц

Q = 100

Частоты среза примерно 9,95Гц и 10,05Гц

А_r = -10

Пусть С = 1Мкф

–дифференциальный коэффициент усиления ОУ на резонансной частоте.

13. Преобразование фильтров нижних частот в заграждающие полосовые фильтры.

Запрещающие фильтры (ЗФ) производят подавление определенных частот. Коэффициент передачи на резонансной частоте равен нулю, а для нижних и верхних частот имеет постоянные значения.

Избирательность ЗФ оценивается добротностью подавления сигнала Q = f_r / B ; где В – полоса частот, на краях которой коэффициент передачи падает на 3дБ.

Амплитудно-частотную характеристику ЗФ можно получить из частотной характеристики ФНЧ с помощью следующего частотного преобразования. Заменим переменную Р на .

где:

— нормированная полоса частот.

В результате преобразования амплитудная характеристика ФНЧ из области 0   1 переходит в область пропускаемых частот     _g1 запрещающего фильтра. Кроме того, она зеркально отображает в логарифмическом масштабе относительно резонансной частоты ( = 1), для которой значение передаточной функции равно нулю.

При преобразовании порядок фильтра удваивается. Так, при преобразовании фильтра нижних частот первого порядка получаем ЗФ второго порядка с передаточной функцией:

(13.1)

Откуда, получается выражение, для амплитудной и фазово-частотных характеристик фильтра:

С помощью пассивных RC – цепей можно получить минимальную добротность

Q = 1 / 2.

Для обеспечения большей добротности следует применять специальные активные RC– схемы.

Полосовой фильтр: не пренебрегайте катушкой индуктивности

PDF версия

03.09.201204.03.2020 Аналитика Статьи

В статье обсуждаются методы построения полосового фильтра. Показано, как с помощью простой схемы пассивного полосового фильтра можно обеспечить низкую стоимость и малое энергопотребление разрабатываемого устройства. Статья представляет собой сокращенный перевод [1].

Часто перед разработчиками встает задача получения заданных характеристик схемы при ограниченной стоимости проекта и жестких требованиях по мощности потребления. Как показывает практика, поиск оптимального варианта иногда приводит к решению, которое позволяет достичь поставленной цели с минимальными затратами на базе хорошо известных, но уже отчасти забытых принципов.

В данной статье показано, как можно построить схему полосового фильтра при весьма ограниченном бюджете мощности потребления. Речь идет о полосовом фильтре с различными центральными частотами в ультразвуковой области, где должен работать устаревший пульт дистанционного управления. Для надежного функционирования устройства требуется передача сигналов на этих частотах с достаточно хорошей избирательностью.

Конечное оборудование серийного производства должно работать в широких пределах изменения условий внешней среды, что требует прогнозируемого поведения устройства в диапазоне температур при допустимом разбросе номиналов компонентов. Кроме того, устройство должно быть недорогим, поэтому нет возможности использовать какие-либо особые компоненты, например изготовленные из анобтаниума 1.

Требуемая избирательность предполагает построение 4-полюсных фильтров с 10-% полосой пропускания (т.е., ширина полосы пропускания примерно равна 10% от центральной частоты). Есть много способов реализации таких схем на базе довольно простого активного фильтра. Однако данный фильтр должен потреблять мимимум энергии. По крайней мере один из этих фильтров постоянно находится во включенном состоянии, а максимально допустимый ток покоя системы, включая средний ток потребления всех цифровых цепей, составляет 30 мкА. Поэтому построение такого фильтра на базе операционных усилителей, которые потребляют значительный ток, вызывало сильные сомнения. Чем ниже собственный ток потребления усилителя, тем ýже ширина полосы пропускания при разомкнутой цепи обратной связи усилителя. А чем меньше отношение ширины полосы пропускания при разомкнутой цепи обратной связи к центральной частоте фильтра, тем больше проблем придется решать при проектировании такого фильтра.

Есть полезное эмпирическое правило, которое позволяет оценить качество фильтра. Для этого нужно найти произведение f0Q и соотнести его с произведением коэффициента усиления на ширину полосы пропускания усилителя. Допустим, мы строим фильтр с центральной частотой 40 кГц и 10-% полосой пропускания, следовательно, Q в этом диапазоне равно 10. Произведение f0Q получается равным 400 кГц (Q — безразмерная величина). Теперь разделим на эту величину произведение (коэффициент усиления ×
× ширина полосы пропускания усилителя) и получим некоторый коэффициент отношения. Эмпирическое правило гласит: если полученный коэффициент меньше десяти, то при проектировании такого фильтра могут возникнуть дополнительные проблемы.

Попытки построения фильтра на базе быстродействующего усилителя с достаточно низким током потребления предпринимались ранее. Произведение коэффициента усиления на ширину полосы пропускания (GBW) такого усилителя составляет величину, равную примерно 350 кГц. Однако опыт построения фильтров говорит о том, что нельзя добиться предсказуемого и стабильного функционирования фильтра, в котором используется усилитель с таким малым отношением GBW/f0Q. Хотя можно так подобрать номиналы компонентов, что отдельно взятый образец усилителя мог бы обеспечить частотную характеристику, похожую на желаемую кривую (по крайней мере, в полосе пропускания фильтра), отклонения характеристик разных партий в условиях массового производства, а также при изменении температуры и питающего напряжения не позволят обеспечить надежную работу фильтра.

Может быть, найти более быстрый усилитель с достаточно низким током потребления? Однако даже самый лучший из представленных сегодня на рынке усилителей (MAX9914 с GBW, равным 1 МГц, и номинальным током потребления 20 мкА) все же не отвечает полностью данному критерию и, кроме того, учитывая, что для 4-полюсного фильтра нужно по крайней мере два усилителя, он не позволяет обеспечить допустимые значения потребляемого тока.

Очевидно, в данном случае необходим другой подход для построения фильтра. И решение было найдено в виде хорошо известной схемы пассивного фильтра, в котором используются катушки индуктивности, а также конденсаторы и резисторы, и нет никаких усилителей. Защитники активных фильтров в качестве аргументов против пассивных фильтров обычно приводят стоимость, размеры и вес катушек индуктивности.

Предложена простая схема, которая построена на базе узкополосного фильтра с емкостной связью. Ниже приведена последовательность шагов проектирования данной схемы.

1. Требуемая величина импеданса Zin должна быть не менее 100 кОм, поэтому выберем значение импеданса 200 кОм, так как два фильтра должны быть постоянно включены параллельно на сигнальном входе.

2. Ширина полосы пропускания составляет 10%, поэтому разделив 200 кОм на 10, получим требуемый импеданс катушки индуктивности на центральной частоте — 20 кОм.

3. Выбрав центральную частоту фильтра 30 кГц, мы можем рассчитать индуктивность катушки, разделив 20 кОм на (2π. 30 кГц). В результате получим около 0,1 Гн. Поиск в каталоге DigiKey позволил найти катушки индуктивности серии 70F фирмы Bourns с допуском 5% (www.bourns.com/data/global/pdfs/70F_series.pdf). В данной серии была выбрана катушка 70F101AF-RC. Добротность этой катушки намного превышает 10, а собственная частота колебаний выше 30 кГц, поэтому она хорошо подходит к нашему проекту.

4. Изучив параметры катушек индуктивности данной серии, мы обнаружим, что ни одна из них не идеальна. Путем расчета получим, что для выбранной катушки индуктивности величина межвитковой емкости Cpar равна 10,3 пФ при собственной частоте резонанса 157 кГц. Катушка имеет номинальную добротность 48 на частоте 79 кГц, при которой импеданс катушки составляет 49637 Ом. Если бы единственной причиной потерь было последовательное сопротивление Rser, равное 287 Ом, то мы получили бы добротность катушки 49637/287 = = 173. Поэтому добавим шунтирующее сопротивление, которое обеспечило бы добротность 1/(1/48 – 1/173) = 66,4. Это сопротивление Rshunt будет равно 66,4 . 49637 = 3,29 МОм.

5. Рассчитаем необходимую ем-
кость резонанса для индуктивности 0,1 Гн на частоте 30 кГц и вычтем Cpar. Получим 271 пФ. Теперь возьмем два резонансных контура и объединим их вместе с конденсатором, равным емкости резонанса, деленной на Q, или 28 пФ. Уменьшив рассчитанную емкость каждого резонансного контура на половину этой емкости, получим 257 пФ. Полученная схема показана на рисунке 1.

Рис. 1. Электрическая схема пассивного полосового фильтра

На рисунке 2 показана частотная характеристика фильтра. Как видно, она достаточно хорошо соответствует требованиям, предъявленным к схеме.

Рис. 2. Частотная характеристика фильтра

Следует отметить, что выбранная катушка индуктивности имеет довольно большие физические размеры. Но в данном случае особых требований по объему разрабатываемого устройства нет. Цена катушек в небольшой партии немного выше стоимости резисторов и конденсаторов. Однако при массовом производстве устройств подходящие катушки можно найти по намного более низкой цене при поставках оптовыми партиями. Дальнейшая оптимизация схемы позволила бы подобрать катушку с меньшей добротностью, что уменьшило бы ее размеры и стоимость.

Анализ методом Монте-Карло показал, что схема достаточно устойчива к разбросу номиналов компонентов, а современные катушки с ферритовым сердечником, как правило, имеют весьма низкий температурный коэффициент магнитной проницаемости. Не следует только забывать, что этот фильтр не рассчитан на постоянный ток.

Данный пример построения схемы полосового фильтра показывает, что иногда не следует пренебрегать хорошо знакомой катушкой индуктивности, которая позволяет создать работоспособную схему при ограниченном бюджете потребляемой энергии.

Литература

1. Kendall Castor-Perry. «Fainting in Coils: Filters and their Inductors»//www. planetanalog.com.

1 Анобтаниум — минерал из нашумевшего фантастического фильма Джеймса Камерона «Аватар», стоимость которого составляет 20 млн. долл. за один кг (прим. пер.).

Полосовые фильтры | Фильтры BP

Полосовые фильтры (также называемые полосовыми фильтрами, фильтрами BP или полосовыми фильтрами) были основой бизнеса Omega с первых дней, когда мы выпустили одни из первых полосовых фильтров для сканеров супермаркетов еще в середине 1970-х годов. . Они предназначены для обеспечения высокой передачи в определенном диапазоне длин волн, блокируя свет с других длин волн, чтобы обеспечить хорошее соотношение сигнал-шум в области передачи.



Просмотр полосовых фильтров



Перейти к-

• Требования к полосовым фильтрам
• Типы полосовых фильтров
• Специальные полосовые фильтры

Пиковая передача — максимальная передача фильтра (%).
Центральная длина волны (CWL) — средняя точка области передачи (нм).
Полуширина-полумакс (FWHM) описывает ширину области передачи на половине максимального значения передачи (нм). Из-за физических свойств тонкопленочных интерференционных фильтров ширина на полувысоте обычно увеличивается с увеличением длины волны. Его можно рассчитать, используя процент от центральной длины волны.





Длина волны отсечки и отсечки могут использоваться вместо FWHM и CWL для обозначения границ передающей области фильтра (нм).
Пульсация полосы пропускания описывает неравномерность передающей области (%). Некоторые узкополосные фильтры и более старые конструкции имеют остроконечную форму полосы пропускания вместо плоской вершины. Это зависит от конструкции фильтра. Как правило, конструкции с плоским верхом требуют большего количества слоев и большей стоимости.





Крутизна кромки более подробно описывает переход от блокировки к передаче (нм).





Блокирование   Характеристики определяют диапазон длин волн (нм) и блокирование (OD) нежелательного света. Обычно диапазон длин волн определяется характеристикой вашего детектора. Однако для некоторых приложений (например, лазерная очистка или рамановские фильтры) расширенная блокировка не требуется, когда нежелательные сигналы присутствуют только в ограниченном диапазоне длин волн. Оптическая плотность (ОП) представляет собой логарифмическую шкалу отношения прошедшего и падающего света.

OD=2-log(%T)

• Стандартный полосовой фильтр

  • Основная часть бизнеса Omega связана с полосовыми фильтрами в диапазоне 400–1100 нм.
  • FWHM, начиная с 10 морских миль
  • Размер 2-90 мм

• Фильтры RapidBand

  • Фильтры Rapidband состоят из короткопроходных и длиннопроходных фильтров, спрессованных в узел с воздушным зазором, что обеспечивает быстрое и экономичное решение.
  • Доступны для видимых длин волн (отстоящих друг от друга на 10 нм) от 400 до 700 нм. Также доступны выбранные другие длины волн.
  • Размер патронов 25 мм, на кольцах.
  • Подходит для большинства кубов флуоресцентных микроскопов.

• Многополосные фильтры

  • Многополосные фильтры имеют ряд полос пропускания и заблокированных областей. Они используются для визуализации нескольких цветов одновременно, для объединения лучей, трехмерных движущихся изображений и коррекции дальтонизма.
  • Размер 2-50 мм

• Узкополосный

  • Часто используется в мультиплексных экспериментах (проточная цитометрия, флуоресцентная гибридизация in situ и т. д.) для уменьшения перекрестных спектральных помех между сигналами. Также используется в качестве очищающих фильтров для лазеров или светодиодов.
  • FWHM 1–10 морских миль
  • Размер 2-50 мм

• Узкополосный с плоским верхом

  • Клиентам, которых беспокоит дрейф спектра из-за циклического изменения температуры или нестабильности длины волны лазера, требуется узкополосный датчик с низкочастотными пульсациями, чтобы интенсивность сигнала не менялась при изменении длины волны. Это распространенная проблема в приложениях LiDAR, где устройство должно работать на открытом воздухе (примерно в диапазоне 80 градусов по Цельсию). Плоские вершины также можно использовать для смягчения эффектов угла падения в вашей системе.
  • FWHM 1–10 морских миль
  • Крутые края
  • Неравномерность полосы пропускания <5%
  • Размер 2–30 мм

• УФ-фильтры

  • Производство УФ-фильтров связано с рядом уникальных задач. Кликните сюда, чтобы узнать больше.
  • Длина волны 175-400 нм

Компания Omega произвела ограниченное количество этих специальных полосовых фильтров для индивидуальных клиентов. Мы приветствуем возможность работать с вами над вашим продуктом.

Руководство по выбору полосового фильтра | Оптические фильтры

Существует несколько вариантов конструкции оптического полосового фильтра, каждый из которых имеет свои преимущества. Andover предлагает множество вариантов, чтобы вы могли выбрать наиболее подходящий тип фильтра для вашего приложения. В таблице ниже приведены основные характеристики различных типов фильтров, перечисленных выше, чтобы помочь быстро найти тип, который лучше всего подходит для вашего приложения. Если вам нужна консультация нашего технического отдела продаж, свяжитесь с нами по адресу [email protected].

Полосовые фильтры пропускают только определенный диапазон длин волн и блокируют другие. Ширина такого фильтра выражается в диапазоне длин волн, который он пропускает, и может составлять от гораздо меньше ангстрема до нескольких сотен нанометров. Такой фильтр можно сделать, объединив фильтры LP и SP.

Полосовые фильтры определяются тремя важными характеристиками: Центральная длина волны (CWL) — длина волны в центре полосы пропускания. Полная ширина на половине максимума (FWHM) — ширина полосы при 50% максимальной передачи. Пиковая передача (T) — длина волны максимальной передачи

Нажмите здесь, чтобы загрузить наше подробное 14-СТРАНИЧНОЕ РУКОВОДСТВО ПО ВЫБОРУ ПОЛОСНЫХ ФИЛЬТРОВ

Нажмите здесь для  ТИПОВ ПОЛОСНЫХ ФИЛЬТРОВ.

Что такое оптический полосовой фильтр?

Оптические полосовые фильтры — это оптические фильтры, которые пропускают один или несколько указанных диапазонов длин волн, блокируя другие. Полосовые фильтры обозначаются диапазоном длин волн, также известным как полоса пропускания, для передачи которого они предназначены. Это обычные фильтры, подходящие для широкого спектра оптических приложений, в том числе; экологические испытания, колориметрия, пламенная фотометрия, флуоресцентные приложения, УФ-стерилизация, спектральная радиометрия, медицинская диагностика, химический анализ, машинное зрение, биотехнологические приборы, медицинские устройства и разделение лазерных линий.

Оптические полосовые фильтры предназначены для передачи четко определенной полосы энергии в электромагнитном спектре. Andover предлагает один из самых обширных списков стандартных «готовых» интерференционных фильтров в этой отрасли. У нас есть диапазон длин волн от ультрафиолетового до ближнего инфракрасного и включает многие из первичных лазерных, ртутных, биомедицинских и аналитических спектральных линий. Стандартные размеры включают диаметр 12,5 мм, диаметр 25,0 мм и диаметр 50,0 мм. Все фильтры Andover установлены в кольца из черного анодированного металла, которые обеспечивают дополнительную защиту от сколов, царапин и условий высокой влажности. Кроме того, на кромке всех фильтров выгравирован номер детали, и каждый фильтр поставляется с откалиброванной кривой данных спектральной полосы пропускания бесплатно. Пользовательские спектральные данные доступны и будут указаны по запросу. Доступны более короткие волны, более длинные волны и нестандартные формы и размеры.

Основы полосового фильтра

Полосовые фильтры — это один из самых простых и экономичных способов передачи четко определенной полосы света и подавления всех других нежелательных излучений. Их конструкция представляет собой тонкопленочный интерферометр Фабри-Перо, образованный методами вакуумного напыления и состоящий из двух отражающих стопок, разделенных прокладочным слоем четного порядка. Каждая из этих структур называется полостью, а некоторые фильтры могут содержать до восьми полостей. Существует множество различных вариаций полосового фильтра типа Фабри-Перо, но в рамках данного обсуждения мы будем рассматривать только полностью диэлектрические и металлодиэлектрические фильтры.

Полностью диэлектрический тип состоит из двух зеркал с высокой отражающей способностью, разделенных диэлектрическим прокладочным слоем. Эти отражающие зеркала изготовлены из чередующихся материалов с высоким и низким показателем преломления, а коэффициент отражения пакета иногда превышает 99,99%. Изменяя толщину разделительного слоя и/или количество отражающих слоев, можно изменять центральную длину волны и полосу пропускания фильтра. Этот тип фильтра демонстрирует очень высокую передачу в полосе пропускания, но имеет ограниченный диапазон внеполосной блокировки. Чтобы компенсировать этот недостаток, добавляется дополнительный блокирующий компонент, который может быть полностью диэлектрическим или металлодиэлектрическим в зависимости от требуемого диапазона блокировки. Этот дополнительный блокирующий компонент устранит любое нежелательное внеполосное излучение, но также уменьшит общую пропускную способность фильтра.

Металлодиэлектрический тип аналогичен полностью диэлектрическому типу, за исключением того, что вместо диэлектрического слоя в нем используется металлический разделительный слой. Несмотря на то, что этот тип фильтра имеет превосходную внеполосную блокировку и высокую передачу в полосе пропускания, ему не хватает резкого среза и среза типичных двух- и трехрезонаторных фильтров. Металлодиэлектрический тип в основном используется для полосовых фильтров в ультрафиолете. Однако один вариант, с индуцированным пропусканием, используется в качестве дополнительного блокирующего компонента, когда требуется подавление дальнего инфракрасного диапазона.

Исключительно высокий уровень складских запасов и уникальные методы обработки позволяют нам отгружать большинство товаров в течение двух дней после получения заказа. При необходимости срочные заказы обычно могут быть отправлены в течение одного дня. Все товары, которых нет в наличии, будут отправлены в течение двух недель после получения заказа на покупку. Узнайте больше: Основные принципы работы с полосой пропускания

Стандартные полосовые фильтры

Стандартные полосовые фильтры Andover десятилетиями были основой отрасли. Благодаря нашему запатентованному методу стабилизации и герметизации эти фильтры обычно служат 10-20 лет в полевых условиях. Их долговечность в сочетании с низкой стоимостью и доступностью делают их отличным выбором для большинства применений.

Полосовой фильтр Semi-Custom

Для того, чтобы клиентам было проще настроить полосовой фильтр для своего приложения, Andover предлагает линейку полосовых фильтров Semi-Custom. Их конструкция аналогична стандартным полосовым фильтрам и полосовым фильтрам с высокой пропускной способностью. Мы предлагаем широкий выбор длин волн, пропускной способности и размеров, а также предлагаем два варианта блокировки.

Полосовой фильтр с высоким уровнем пропускания Разработанные для использования с ФЭУ и фотодиодами, они используют только диэлектрические покрытия и имеют диапазон блокировки, адаптированный к детектору. Это приводит к более высокой передаче, чем их полностью заблокированные аналоги. Для вашего удобства полосовые фильтры с высоким коэффициентом пропускания перечислены в разделе «Стандартные полосовые фильтры» и выделены для облегчения идентификации.

Подбирая диапазон блокировки в соответствии с детектором, мы можем обеспечить максимально возможную пропускную способность, сохраняя при этом хорошую блокировку в соответствии с потребностями клиента. Длины волн включают все популярные лазерные, ртутные биомедицинские и аналитические спектральные линии. Все фильтры изготовлены с использованием тех же высококачественных материалов и методов, что и наши стандартные полосовые фильтры, что обеспечивает высокую стабильность и долговечность фильтра.

Эти полосовые фильтры предназначены для использования в ситуациях, когда блокировка дальнего инфракрасного излучения не требуется. Отличаются высокой передачей в полосе пропускания и хорошей блокировкой в ​​ограниченном диапазоне. Теоретические кривые передачи доступны по запросу.

Узкополосный фильтр с твердым покрытием

Andover предлагает один из самых широких в отрасли ассортиментов узкополосных фильтров с твердым покрытием. Наши фильтры отличаются очень высоким коэффициентом пропускания и плотной блокировкой от УФ-излучения до 1200 нм. Они подходят для высокотемпературных применений.

Широкополосные фильтры с твердым покрытием

Эта линейка фильтров с твердым покрытием с первой поверхностью была разработана для охвата стандартных линий рамановской спектроскопии. Они обладают очень высоким коэффициентом пропускания в широком диапазоне интересующей длины волны.

УФ-фильтры с первой поверхностью

Andover также предлагает вариант стандартного полосового УФ-фильтра с первой поверхностью. Покрытия наносятся на одну поверхность подложки из плавленого кварца УФ-излучения и включают защитный слой из твердого оксида.
