Как определить полюса светодиода. Почему важно соблюдать полярность при подключении. Какие бывают способы маркировки полярности на светодиодах. Что будет, если подключить светодиод неправильно.
Что такое полярность светодиода и почему она важна
Светодиод — это полупроводниковый прибор, который пропускает электрический ток только в одном направлении. Поэтому при подключении светодиода необходимо соблюдать полярность:
- Анод (положительный вывод) должен быть подключен к положительному полюсу источника питания
- Катод (отрицательный вывод) — к отрицательному полюсу
При неправильном подключении светодиод просто не будет светиться. В некоторых случаях это может привести к выходу светодиода из строя. Поэтому так важно знать, как определить полярность светодиода перед монтажом.
Как визуально определить полярность светодиода
Существует несколько способов визуально определить, где у светодиода анод, а где катод:
1. По длине выводов
Самый простой и распространенный способ — длина выводов:
- Длинный вывод — анод (+)
- Короткий вывод — катод (-)
2. По форме корпуса
У многих светодиодов на корпусе есть скос с одной стороны. Эта сторона соответствует катоду.
3. По внутренней структуре
Если посмотреть внутрь прозрачного корпуса светодиода, можно увидеть:
- Анод — маленький треугольник
- Катод — большая металлическая пластина
4. По маркировке на корпусе
Некоторые производители наносят на корпус светодиода обозначения полярности:
- «-» или черная полоса — катод
- «+» — анод
Как проверить полярность светодиода мультиметром
Если визуально определить полярность не удается, можно воспользоваться мультиметром:
- Переведите мультиметр в режим «прозвонки» или измерения сопротивления
- Подключите щупы к выводам светодиода
- Если светодиод загорелся, значит красный щуп подключен к аноду, а черный — к катоду
- Если не загорелся — поменяйте щупы местами
Также можно измерить прямое падение напряжения на светодиоде. Оно составляет примерно 1,8-3,5 В в зависимости от цвета.
Что будет, если перепутать полярность светодиода
При неправильном подключении могут возникнуть следующие последствия:
- Светодиод просто не будет светиться
- При длительном обратном включении светодиод может выйти из строя
- В редких случаях возможно повреждение источника питания или схемы управления
Поэтому всегда проверяйте полярность перед монтажом, особенно для мощных и дорогих светодиодов.
Как защитить светодиод от неправильного подключения
Существует несколько способов защиты светодиодов от переполюсовки:
- Использование токоограничивающего резистора
- Подключение защитного диода параллельно светодиоду
- Применение специализированных драйверов с защитой
- Установка предохранителя в цепь питания
Самый простой способ — это использование резистора. Он ограничит ток через светодиод даже при неправильном подключении.
Особенности полярности для разных типов светодиодов

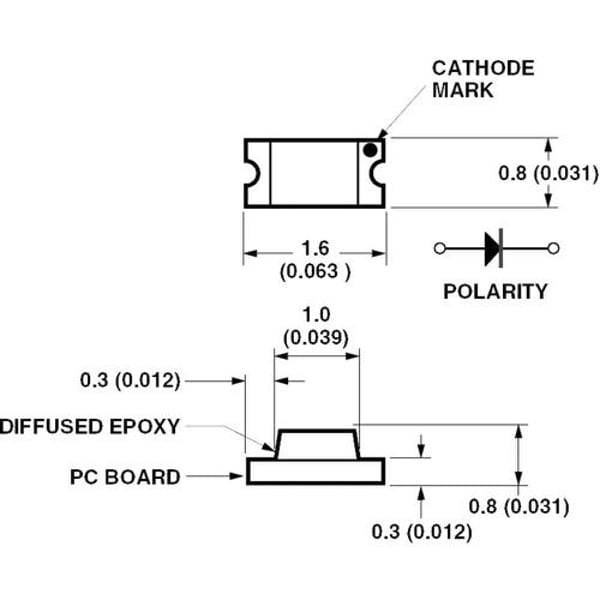

SMD светодиоды
У SMD светодиодов полярность часто обозначается скосом на корпусе или маркировкой «+» и «-«. Также можно ориентироваться на размер контактных площадок — катод обычно больше.
Светодиодные ленты
На светодиодных лентах полярность обозначается маркировкой «+» и «-» на контактных площадках. Обычно положительный провод красный, отрицательный — черный.
Мощные светодиоды
У мощных светодиодов полярность часто указывается на радиаторе или на выводах. Также можно ориентироваться на размер кристалла — анод соответствует большей площадке.
Как рассчитать токоограничивающий резистор для светодиода
Для защиты светодиода от перегрузки по току используется токоограничивающий резистор. Его номинал рассчитывается по формуле:
R = (U пит — U свд) / I свд
Где:
- R — сопротивление резистора (Ом)
- U пит — напряжение питания (В)
- U свд — прямое падение напряжения на светодиоде (В)
- I свд — номинальный ток светодиода (А)
Например, для красного светодиода с U свд = 2В и I свд = 20 мА при питании 5В:
R = (5В — 2В) / 0,02А = 150 Ом
Распространенные ошибки при подключении светодиодов
При работе со светодиодами нужно избегать следующих ошибок:
- Подключение без токоограничивающего резистора
- Превышение максимального прямого тока
- Неправильное определение полярности
- Использование слишком высокого напряжения питания
- Плохой теплоотвод для мощных светодиодов
Соблюдение полярности и правильный расчет схемы питания позволят избежать большинства проблем при работе со светодиодами.
Как определить полярность светодиода | Энергофиксик
Здравствуйте, уважаемые гости и подписчики моего канала. Любители каких-либо электронных поделок зачастую применяют в своих творениях светодиоды в качестве индикации или же для украшения. Так вот, чтобы светодиод правильно функционировал в создаваемой схемке, его необходимо грамотно подключить. А для этого необходимо верно определить, где у светодиода плюс (катод) и минус (анод). В данном материале я расскажу про различные способы выявления полярности светодиодов.
Как светодиод обозначается на схеме
Если мы с вами откроем любую схему, то можно найти вот такие изображения.
Так вот треугольником обозначается минус диода, а черточкой – плюс. Две параллельные стрелочки информируют нас о том, что рассматриваемый элемент излучает световой поток во время работы. Итак, как определить полярность по схеме думаю ясно, а сейчас перейдем к следующему способу нахождения полярности светодиода.
Определяем по внешним признакам
Находим полярные вывода диодов в DIP корпусе
Итак, для начала внимательно изучим самые популярные среди любителей самоделок светодиоды в корпусе DIP.
Если у вас в руках новый светодиод, то при внимательном рассмотрении вы сможете увидеть, что одна из его ножек будет короче, чем другая. Так вот это все сделано не просто так, и та «нога», что длиннее и будет являться плюсом (катодом), а соответственно «нога» по короче – это минус (анод).
А если вы решили сэкономить и применить в своей разработке бывший в употреблении светодиод, то нужно внимательно рассмотреть сам цоколь. Так вот там, где виден срез – это катод. И внимательно изучив внутреннее устройство такого диода, вы сможете наблюдать широкую деталь, оная есть не что иное, как минус, и маленькую, являющаяся плюсом.
Как узнать полярность SMD светодиода
Такой тип светодиодов также распространен и применяется в светодиодных лампах, лентах и т. п.
Так вот внутреннее устройство такого светодиода не рассмотришь. Поэтому производители предусмотрели специализированную метку в виде скошенного уголка.
И, соответственно, где скос – это минусовой контакт, а противолежащая сторона — это положительный вывод.
Определение полярности приборами
Итак, от рассмотрения переходим к использованию специальных приборов, и незаменимым в этом случае является мультиметр.
Для того чтобы выполнить проверку полярности светодиода, сначала правильно расположим щупы в приборе. Итак, в гнездо «COM» вставляем черный провод, а в «VmAC», следовательно, красный. Затем переключаем регулирующий ползунок в положение прозвонки и теперь касаемся щупами вывода светодиода.
Так вот когда красный щуп соприкоснется с анодом, а черный с катодом, то светодиод станет тускло светиться, а на самом мультиметре вы сможете наблюдать падение напряжения на измеряемом светодиоде.
Если вы поменяете щупы местами, то увидите, что ничего не происходит. Если у вашего мультиметра присутствует разъем для выполнения проверки «NPN» и «PNP» транзисторов, то можно воспользоваться и им.
Для этого переводим регулятор в положение «hFE», после этого помещаем вывода светодиодов в разъемы, которые обозначены «Е» – эмиттер и «С» – коллектор.
Так вот на коллектор PNP-транзистора выполняется подача отрицательного потенциала, и если в этот разъем вставлен катод, а в другое гнездо соответственно анод светодиода, то он так же начнет тускло светиться.
Важно. В случае того, если вы намерены найти полярность светодиодов, у которых нет ножек, то можно в разъемы вставить тонкие проволочки и прислоняться к ним выводами проверяемого светодиода.
Как определить полярность светодиода источником питания
Также существует вариант нахождения полярности с применением источника питания на 3-6 Вольт. Можно применить подсевшую батарейку с материнской платой CR2032.
Так прислоняя ножки диода к полюсам батарейки, можно легко найти полярность светодиода.
Важно. Данные варианты определения не подходят для так называемых биполярных двухцветников, в которые встроена встречно-параллельная пара кристаллов, и в зависимости от полярности он может светиться либо, например, красным либо зеленым цветом.
Выводы
Это все способы определения полярности светодиодов, про которые я хотел вам рассказать.
Статья оказалась для вас полезной? Тогда не забудьте ее оценить и подписаться на канал, чтобы не пропустить новые еще более интересные выпуски. Спасибо за ваше внимание!
Светлый угол — светодиоды • Полярность питания
Полярность питания
slavak555 » 13 дек 2012, 18:02
Если перепутать полярность подключения какие последствия ожидают светодиод и драйвер?
- slavak555
- Торшер
- Сообщений: 30
- Зарегистрирован: 11 июл 2012, 20:26
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Полярность питания
soyer » 13 дек 2012, 18:20
slavak555 писал(а):Если перепутать полярность подключения какие последствия ожидают светодиод и драйвер?
Если рабочее напряжение светодиода сопоставимо с напряжением прикладываемым в обратной полярности, то ему ни чего не будет.
Yes I think to myself… what a wonderful world…
-
soyer - Scio me nihil scire
- Сообщений: 1896
- Зарегистрирован: 26 май 2010, 14:15
- Откуда: г. Барнаул
- Благодарил (а): 58 раз.
- Поблагодарили: 193 раз.
Вернуться наверх
Re: Полярность питания
ВикНик » 13 дек 2012, 18:31
Для кришных, серии МХ, не все так просто , если источник может выдать большой ток, через защитный диод, можно сжечь подводящие провода внутри кристалла. Без ограничевающего резистора-опасно, для светика!
- ВикНик
- Scio me nihil scire
- Сообщений: 1621
- Зарегистрирован: 08 мар 2011, 23:26
- Откуда:
- Благодарил (а): 25 раз.
- Поблагодарили: 122 раз.
Вернуться наверх
Re: Полярность питания
slavak555 » 13 дек 2012, 18:41
soyer писал(а):
slavak555 писал(а):Если перепутать полярность подключения какие последствия ожидают светодиод и драйвер?
Если рабочее напряжение светодиода сопоставимо с напряжением прикладываемым в обратной полярности, то ему ни чего не будет. Просто не загорится. Драйверу абсолютно пофиг.
Если конкретнее то для мощных матриц(
http://alled.ru/3fcc100.html
).
- slavak555
- Торшер
- Сообщений: 30
- Зарегистрирован: 11 июл 2012, 20:26
- Благодарил (а): 1 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: Полярность питания
soyer » 13 дек 2012, 18:47
На такую, было дело, вольт 100 в переполюсовке подавал, хоть бы хны
Yes I think to myself… what a wonderful world…
-
soyer - Scio me nihil scire
- Сообщений: 1896
- Зарегистрирован: 26 май 2010, 14:15
- Откуда: г. Барнаул
- Благодарил (а): 58 раз.
- Поблагодарили: 193 раз.
Вернуться наверх
Re: Полярность питания
nae » 13 дек 2012, 19:32
Обычно у каждого СД есть в корпусе обратный диод на 5В выдерживающий железно — именно для целей борьбы с переполюсовкой. Соответственно если у Вас сборка например из 10 последовательных СД, переполюсовка в 50В гарантированно не повредит.
Вольность ведёт человека к рабству, тогда как дисциплина — путь к свободе. (восточная мудрость)
-
nae - Искра знания
- Сообщений: 497
- Зарегистрирован: 24 сен 2012, 19:47
- Откуда: Бердск
- Благодарил (а): 29 раз.
- Поблагодарили: 20 раз.
Вернуться наверх
Re: Полярность питания
Вован11 » 15 дек 2012, 00:30
Я перепутывал… Один диод из 5 на плате неправильно впаял. Вроде проверил, включил, не горит… Секунд 30 чесал репу, пока не заметил. Перепаял. Всё работает.
-
Вован11 - Прожектор
- Сообщений: 169
- Зарегистрирован: 01 фев 2012, 12:38
- Откуда: Вологда
- Благодарил (а): 4 раз.
- Поблагодарили: 2 раз.
Вернуться наверх
Re: Полярность питания
ЕВГЕНИЙ42 » 15 дек 2012, 00:36
Я ТУТ С НЕДЕЛЮ НАЗАД ПОЛЯРНОСТЬ СПРАШИВАЛ В КОНЦОВКЕ ПОДСКАЗАЛИ НО ВСЕ ПЕРЕПУТАЛ НЕ ЧЕГО НЕ ГОРЕЛО СХОДИЛ КУПИЛ ЦЭШКУ ИСПРАВИЛ ПРАВИЛЬНО ПОДЦЕПИЛ РАБОТАЕТ СВЕТИКИ И ДРАЙВЕР НЕ ЧЕГО НЕ ИСПОРТИЛОСЬ
МЫ СДЕЛАЕМ ЭЛЕКТРИЧЕСТВО ТАКИМ ДЕШЕВЫМ ЧТО СВЕЧИ БУДЕТ ДОРОГО ИСПОЛЬЗОВАТЬ
-
ЕВГЕНИЙ42 - Светильник
- Сообщений: 68
- Зарегистрирован: 04 ноя 2012, 15:24
- Откуда: КЕМЕРОВСКАЯ ОБЛАСТЬ ПГТ Промышленная
- Благодарил (а): 1 раз.
- Поблагодарили: 1 раз.
Вернуться наверх
Re: Полярность питания
tag » 15 дек 2012, 04:53
Евгений, не обязательно так орать о своих успехах.
Поясняю:
Когда печатаешь, кнопку «Шифт» держать не надо.
И еще люди знаки препинания придумали. Ну, запятые там, точки. Тире иногда полезно бывает.
Уважай других.
- За это сообщение автора tag поблагодарили: 2
- _w_ (06 янв 2013, 23:25) • poraboloid (15 дек 2012, 12:40)
-
tag - Искра знания
- Сообщений: 869
- Зарегистрирован: 03 дек 2011, 17:09
- Откуда: Пенза
- Благодарил (а): 22 раз.
- Поблагодарили: 76 раз.
Вернуться наверх
Показать сообщения за: Все сообщения1 день7 дней2 недели1 месяц3 месяца6 месяцев1 год Сортировать по: АвторВремя размещенияЗаголовок по возрастаниюпо убыванию
Вернуться в Питание и подключение светодиодов
Перейти: выберите форум——————ОбъявленияСВЕТ Освещение помещений Наружное освещение ОптикаСВЕТОДИОДЫ — теория Теоретические аспекты использования светодиодов Светодиоды, светодиодные светильники и их производителиСВЕТОДИОДЫ — практическое применение Светодиоды в быту Светодиоды в авто Светодиоды в рекламе Светодиоды в промышленности Фонари, прочие автономные источники света Питание и подключение светодиодов Разное о светодиодахКоммерция Куплю Продам УслугиМагазин «ALLED.
RU» Общая информация Вопросы по работе магазина Доставка — проблемы, решения, предложения Отзывы о товарах, вопросы по товарам. Предложения по улучшению работы магазинаРазное Всякая всячинаРастения — агротехника, освещение. Практическое применениеКто сейчас на форуме
Зарегистрированные пользователи: Bing [Bot], BVlad, Corroner, Светочъ, ЕВ_гений, Google [Bot], Google Feedfetcher, Kodmig, Ledsvet2017, mailru, Majestic-12 [Bot], voxy2, Яндексбот
Powered by phpBB
© 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
: понимание и устранение неполадок
Опубликовано Джошуа Прието 17 ноября 2015 г.
У вас возникли проблемы с включением светодиодной (светоизлучающей) веревки, ленты или другой светодиодной лампы? Ну, одна из самых распространенных и простых вещей для устранения неполадок — убедиться, что полярность вашего светодиода правильная! Правильно, в отличие от ламп накаливания, полярность светодиода имеет значение, поэтому, если ее поменять местами, она не загорится.
Не волнуйтесь, это легко исправить, просто поменяйте местами соединения и вуаля!
Зачем нужно знать полярность светодиодов
Полярность — это направление электрического тока. Причина, по которой это важно для светодиодного освещения, заключается в том, что светоизлучающий диод и любой электрический диод являются полупроводниками. Полупроводники позволяют электрическому току течь только в одном направлении. Это означает, что если у вас неправильное направление тока, электричество не будет проходить, и ваш светодиод не загорится.
Сегодня это часто встречается в некоторых электрических устройствах. Вилка шнура имеет один штырь большего размера, чтобы соответствовать полярности розетки. Отличный способ понять полярность светодиода — это подумать о стандартном автомобильном аккумуляторе. На аккумуляторе вы найдете отрицательную и положительную клемму. Ток течет от положительной клеммы к отрицательной клемме, и это его полярность. Если вы все перепутаете и подключите отрицательный кабель к положительному и наоборот, вы, вероятно, знаете, что это плохо и может повредить аккумулятор.
Полярность светодиода работает таким же образом, за исключением того, что обычно она менее вредна, когда вы меняете полярность =).
Как найти правильную полярность светодиода
Если вы еще не поняли, как найти правильную полярность светодиода, это довольно просто. Большинство светодиодных светильников, в том числе светодиодные тросовые и ленточные светильники, имеют защиту от обратной полярности. Вы можете узнать правильную полярность методом проб и ошибок, не повредив светодиод. Если ваш светодиодный индикатор не загорается после подключения его к источнику питания, просто подключите кабель питания к противоположным сторонам. Вот и все, теперь вы знаете, что полярность светодиода имеет значение, и когда вы не можете заставить свой светодиод загореться, проверьте, не перепутали ли вы сначала полярность. Просто как тот!
Хотите узнать больше о светодиодных светильниках?
Если вам нравится узнавать о светодиодных технологиях и о том, как они могут улучшить вашу жизнь, у Birddog Lighting есть ресурсы и информация для вас.
Следите за новостями о светодиодных технологиях и о том, как их применять, следуя за нами на наших социальных платформах (Twitter, Facebook, Google+ и LinkedIn), или если у вас есть конкретные вопросы о продуктах или проектах освещения, позвоните нам! Мы всегда готовы и можем помочь.
- Светодиодная технология
Включите JavaScript для просмотра комментариев с помощью Disqus.
Что говорят наши клиенты
Ознакомьтесь с более чем 11 000 подтвержденных отзывов клиентов на Google , Shopper Approved , Facebook и BBB .
Роботы для развлечения
Светоизлучающие диоды, или, как их обычно называют, светодиоды, представляют собой небольшие энергоэффективные источники света, которые могут излучать свет различных цветов.
Обратите внимание на положительный и отрицательный концы символа.
коричнево-зелено-черно-черный.
Используйте цветовую диаграмму резисторов, чтобы определить значения цвета.
