Понижающий модуль с регулировкой напряжения и тока. Понижающий DC-DC преобразователь XL4015E1: обзор, характеристики и применение

Что такое понижающий DC-DC преобразователь XL4015E1. Каковы его основные характеристики и преимущества. Где можно применять данный модуль. Как настроить выходное напряжение и ток.

Обзор понижающего DC-DC преобразователя XL4015E1

Понижающий DC-DC преобразователь XL4015E1 представляет собой компактный и эффективный модуль для преобразования постоянного напряжения. Он позволяет понизить входное напряжение до необходимого уровня на выходе с возможностью регулировки как напряжения, так и тока.

Ключевые особенности данного преобразователя:

• Широкий диапазон входных напряжений: 4-38В
• Регулируемое выходное напряжение: 1.25-36В
• Максимальный выходной ток: 5А
• Высокий КПД: до 95%
• Встроенная защита от короткого замыкания
• Компактные размеры: 63x26x24 мм

Основные характеристики XL4015E1

Рассмотрим подробнее технические характеристики преобразователя XL4015E1:

• Входное напряжение: 4-38В постоянного тока
• Выходное напряжение: 1.25-36В с плавной регулировкой
• Минимальная разница между входным и выходным напряжением: 1.5В
• Максимальный импульсный выходной ток: 5А
• Номинальный долговременный ток: 3А (в пределах 40 Вт)
• Диапазон регулировки тока: 0-5А
• КПД: до 95%
• Частота преобразования: 170 кГц
• Размеры: 63x26x24 мм

Как видим, модуль обладает широкими возможностями по регулировке выходных параметров при компактных размерах. Высокий КПД обеспечивает эффективное преобразование энергии с минимальными потерями.

Преимущества использования XL4015E1

Понижающий преобразователь XL4015E1 имеет ряд преимуществ по сравнению с другими решениями:

1. Широкий диапазон входных и выходных напряжений, позволяющий использовать модуль в различных условиях
2. Возможность точной настройки выходного напряжения и тока
3. Высокий КПД, минимизирующий потери энергии при преобразовании
4. Встроенная защита от короткого замыкания
5. Компактные размеры, упрощающие интеграцию в различные устройства
6. Простота подключения и использования
7. Доступная цена при хороших характеристиках

Эти преимущества делают XL4015E1 отличным выбором для широкого спектра применений, где требуется эффективное преобразование напряжения.

Области применения преобразователя XL4015E1

Благодаря своим характеристикам, понижающий преобразователь XL4015E1 может использоваться во многих сферах:

• Зарядные устройства для различных типов аккумуляторов
• Драйверы питания для светодиодов
• Лабораторные блоки питания
• Автомобильные преобразователи напряжения
• Питание электронных устройств от солнечных панелей
• Стабилизаторы напряжения в промышленном оборудовании
• Источники питания для Arduino и других микроконтроллеров

Модуль отлично подходит для DIY-проектов, где требуется регулируемый источник питания с функцией ограничения тока. Его можно использовать для питания различной электроники, зарядки аккумуляторов, создания светодиодных драйверов и многого другого.

Настройка выходного напряжения и тока

Как настроить выходные параметры преобразователя XL4015E1? Процесс настройки достаточно прост:

1. Для установки выходного напряжения используйте потенциометр CV (Constant Voltage). Вращайте его, контролируя напряжение мультиметром, пока не достигнете нужного значения.
2. Для настройки ограничения по току используйте потенциометр CC (Constant Current). Сначала поверните его против часовой стрелки на 20 оборотов. Затем подключите амперметр к выходу и, вращая потенциометр CC, установите требуемое значение тока.

Важно: при установке ограничения тока выходное напряжение должно быть выше 1.2В, иначе функция ограничения тока не будет работать корректно.

Меры предосторожности при использовании

При работе с преобразователем XL4015E1 следует соблюдать некоторые меры предосторожности:

• Не соединяйте GND входа и выхода вместе. Это может привести к байпасу токоизмерительного резистора и повреждению модуля.
• При использовании в качестве зарядного устройства добавьте защитный диод между выходом модуля и аккумулятором для предотвращения обратного тока.
• При больших нагрузках рекомендуется использовать дополнительный радиатор и/или обдув для отвода тепла.
• Соблюдайте полярность при подключении. Неправильное подключение может вывести модуль из строя.
• Не превышайте максимально допустимые значения входного напряжения и выходного тока.

Соблюдение этих мер поможет обеспечить длительную и безопасную работу преобразователя.

Сравнение XL4015E1 с аналогами

Как XL4015E1 соотносится с другими популярными понижающими преобразователями? Рассмотрим сравнение с некоторыми аналогами:

Модель	Вход, В	Выход, В	Макс. ток, А	КПД, %
XL4015E1	4-38	1.25-36	5	95
LM2596	4.5-40	1.25-37	3	92
MP1584EN	4.5-28	0.8-20	3	96
XL4016	8-40	1.25-36	8	96

Как видим, XL4015E1 обладает хорошим балансом характеристик, предлагая широкий диапазон напряжений, высокий выходной ток и отличный КПД. Это делает его универсальным решением для многих задач.

Рекомендации по выбору понижающего преобразователя

При выборе понижающего DC-DC преобразователя следует учитывать несколько факторов:

• Диапазон входных и выходных напряжений
• Максимальный выходной ток
• КПД преобразования
• Наличие защиты от перегрузки и короткого замыкания
• Габариты модуля
• Возможность регулировки выходных параметров
• Стоимость

XL4015E1 хорошо соответствует большинству этих критериев, что делает его отличным выбором для многих применений. Однако для конкретных задач может потребоваться модуль с другими характеристиками.

Советы по эффективному использованию XL4015E1

Чтобы максимально эффективно использовать возможности преобразователя XL4015E1, следуйте этим рекомендациям:

1. Обеспечьте хорошее охлаждение модуля, особенно при работе на больших токах. Используйте радиатор или активное охлаждение.
2. Выбирайте входное напряжение с запасом в 1.5-2В относительно требуемого выходного для обеспечения стабильной работы.
3. Используйте толстые провода для подключения, чтобы минимизировать потери на сопротивлении проводов.
4. При использовании в качестве зарядного устройства обязательно добавьте защитный диод на выходе.
5. Регулярно проверяйте температуру модуля во время работы. При сильном нагреве уменьшите нагрузку или улучшите охлаждение.
6. Для точной настройки выходных параметров используйте качественный мультиметр.

Соблюдение этих советов поможет обеспечить надежную и эффективную работу преобразователя в вашем проекте.

Понижающий dc-dc модуль в категории «Техника и электроника»

Понижающий модуль DC-DC 20А Uin-6~40V, Uout-1.2~36V с регулировкой тока и напряжения

На складе в г. Ивано-Франковск

Доставка по Украине

325 грн

Купить

Ивано-Франковск

Понижающий преобразователь XL4016, DС-DC 7-32В 300W, 12A с регулировкой [#D-1]

На складе в г. Запорожье

Доставка по Украине

210 грн

Купить

Запорожье

Понижающий модуль преобразователь ХL4015 (5А) DC-DC , драйвер светодиодов

На складе

Доставка по Украине

62.75 грн

Купить

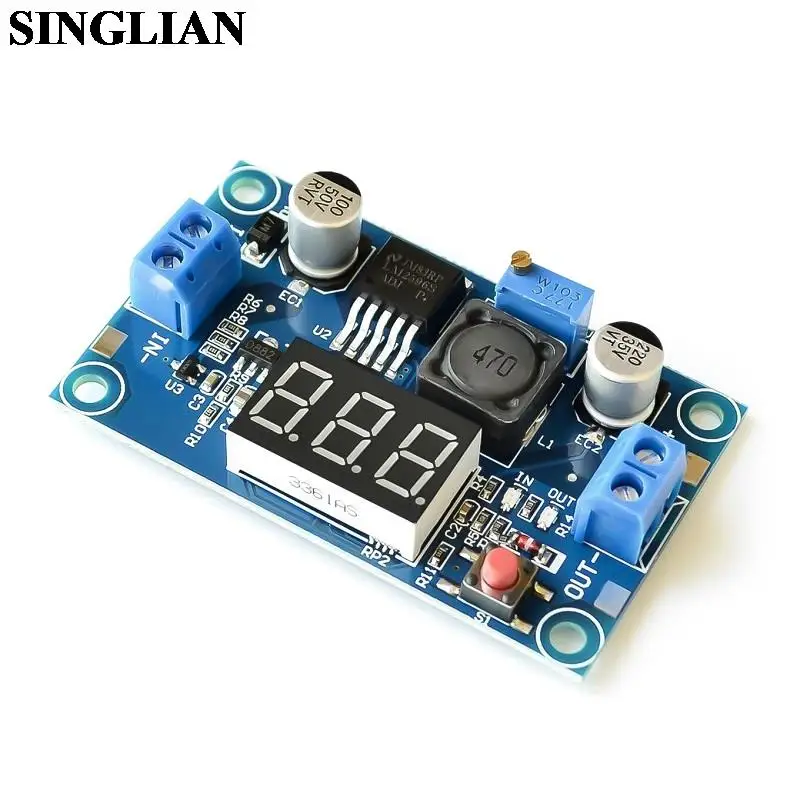

DC-DC LM2596 преобразователь модуль понижающий

На складе в г. Киев

Доставка по Украине

80 грн

Купить

Преобразователь понижающий 300Вт 9A 32В DC-DC

На складе в г. Умань

Доставка по Украине

250 грн

Купить

Понижающий модуль DC-DC 10-30V на 2xUSB 5V/2,1A влаго- и пылезащитный корпус

На складе

Доставка по Украине

110 грн

Купить

Модуль понижающий DC-DC CA-1235 (5-15V на 1. 25-5V, 3A)

На складе

Доставка по Украине

50 грн

Купить

Понижающий DC-DC 150W 12A CC/CV Модуль с регулировкой напряжения, тока и тока перегрузки

На складе

Доставка по Украине

390 грн

Купить

Понижающий DC-DC 200W 12A CV на XL4016 (4.5-30V на 1.2-30V, Yh21060D) Модуль с регулировкой напряжения

На складе

Доставка по Украине

180 грн

Купить

Понижающий/повышающий DC-DC 150W 10A CC/CV на LTC1625 Модуль с регулировкой напряжения и тока

На складе

Доставка по Украине

270 грн

Купить

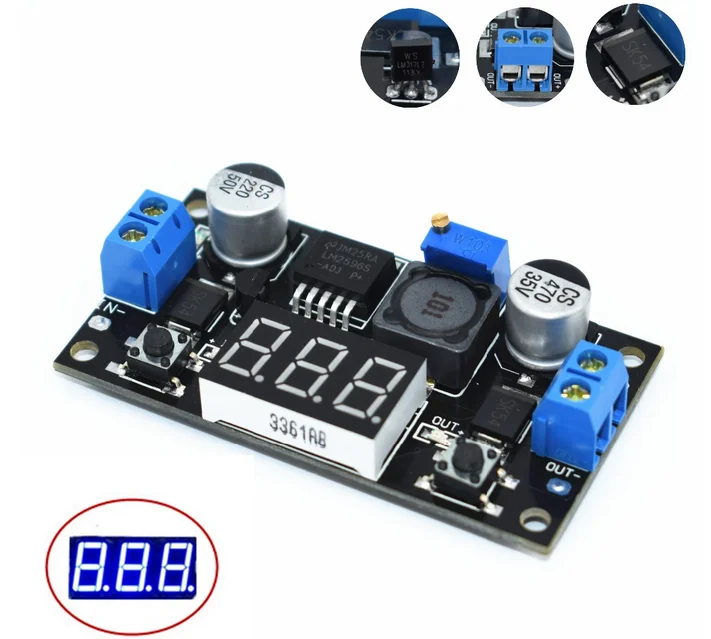

Модуль преобразователь понижающий LM2596 DC-DC с дисплеем Diymore
