ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы: устройство, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Как устроСн ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Для Ρ‡Π΅Π³ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы. КакиС Π±Ρ‹Π²Π°ΡŽΡ‚ Π²ΠΈΠ΄Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов. Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈ ΠΊΠ°ΠΊ ΠΎΠ½ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор — это элСктромагнитноС устройство, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½ΠΎΠ΅ для прСобразования ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния с Π±ΠΎΠ»Π΅Π΅ высокого значСния Π² Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠ΅. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Π΅Π³ΠΎ Ρ€Π°Π±ΠΎΡ‚Ρ‹ основан Π½Π° явлСнии элСктромагнитной ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор состоит ΠΈΠ· ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… основных элСмСнтов:

  • ΠœΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ (сСрдСчник) ΠΈΠ· Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°
  • ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° с бóльшим числом Π²ΠΈΡ‚ΠΊΠΎΠ²
  • Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° с мСньшим числом Π²ΠΈΡ‚ΠΊΠΎΠ²
  • Π˜Π·ΠΎΠ»ΡΡ†ΠΈΡ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ
  • Π’Ρ‹Π²ΠΎΠ΄Ρ‹ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

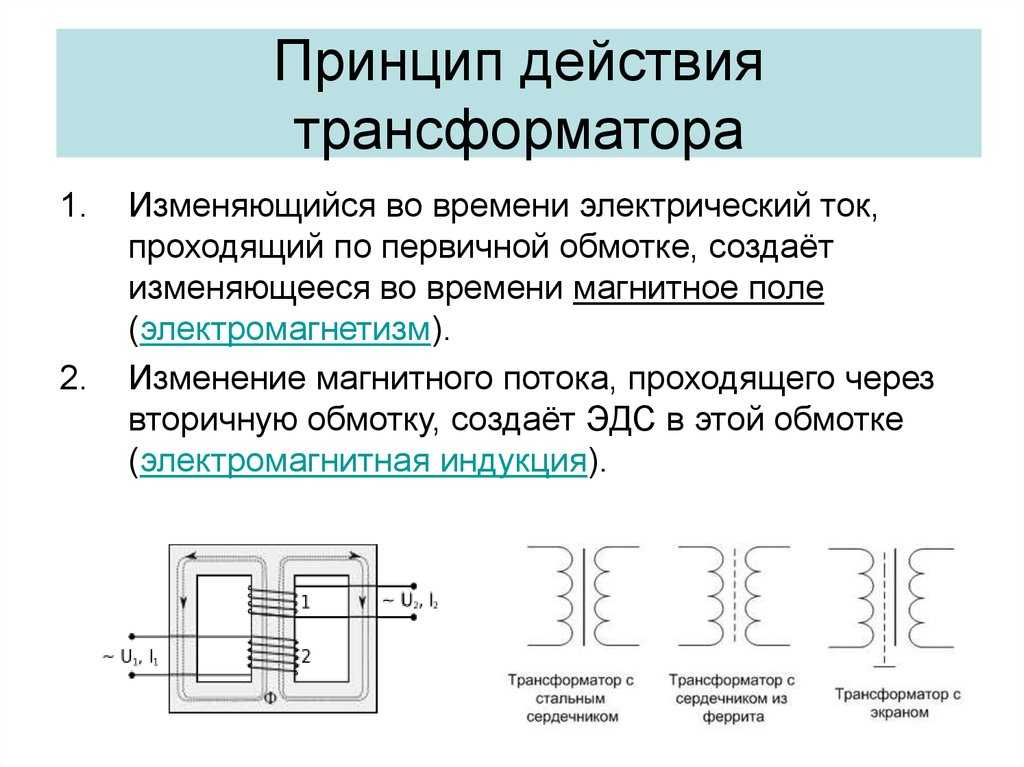

Как Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор? Когда Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ подаСтся ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС, Π² Π½Π΅ΠΉ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ. Π­Ρ‚ΠΎΡ‚ ΠΏΠΎΡ‚ΠΎΠΊ ΠΏΡ€ΠΎΠ½ΠΈΠ·Ρ‹Π²Π°Π΅Ρ‚ Π²ΠΈΡ‚ΠΊΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ Π½Π°Π²ΠΎΠ΄ΠΈΡ‚ Π² Π½Π΅ΠΉ Π­Π”Π‘. Π’Π°ΠΊ ΠΊΠ°ΠΊ Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ мСньшС, Ρ‚ΠΎ ΠΈ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ напряТСниС оказываСтся Π½ΠΈΠΆΠ΅ исходного.


ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ характСристики ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‚ΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ основными ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ:

  • НоминальноС Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ 220 ΠΈΠ»ΠΈ 380 Π’)
  • НоминальноС Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС (12, 24, 36, 42 Π’ ΠΈ Π΄Ρ€.)
  • Номинальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (Π² ВА ΠΈΠ»ΠΈ кВА)
  • ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ трансформации (ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΌΡƒ)
  • ΠšΠŸΠ” (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ 90-98%)
  • Частота ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅ΠΉ сСти (50 ΠΈΠ»ΠΈ 60 Π“Ρ†)

КакиС Π΅Ρ‰Π΅ Π²Π°ΠΆΠ½Ρ‹Π΅ характСристики Π΅ΡΡ‚ΡŒ Ρƒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов? Π­Ρ‚ΠΎ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹, масса, способ охлаТдСния, класс нагрСвостойкости изоляции, климатичСскоС исполнСниС.

ΠžΠ±Π»Π°ΡΡ‚ΠΈ примСнСния ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… отраслях:

  • ЭлСктроэнСргСтика — для пониТСния напряТСния Π² сСтях
  • ΠŸΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΡŒ — ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ станков, оборудования
  • Π‘Ρ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ — ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ элСктроинструмСнта
  • Бытовая Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ° — Π±Π»ΠΎΠΊΠΈ питания элСктроники
  • ΠžΡΠ²Π΅Ρ‰Π΅Π½ΠΈΠ΅ — ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… Π»Π°ΠΌΠΏ
  • БистСмы бСзопасности — ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ², сигнализации

Для Ρ‡Π΅Π³ΠΎ Π΅Ρ‰Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы? Они ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² сварочных Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°Ρ…, зарядных устройствах, Π»Π°Π±ΠΎΡ€Π°Ρ‚ΠΎΡ€Π½ΠΎΠΌ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠΈ, систСмах Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ ΠΈ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… Π΄Ρ€ΡƒΠ³ΠΈΡ… областях, Π³Π΄Π΅ трСбуСтся сниТСниС напряТСния.


Π’ΠΈΠ΄Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

БущСствуСт нСсколько основных Ρ‚ΠΈΠΏΠΎΠ² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов:

По числу Ρ„Π°Π·:

  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Π΅
  • Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅

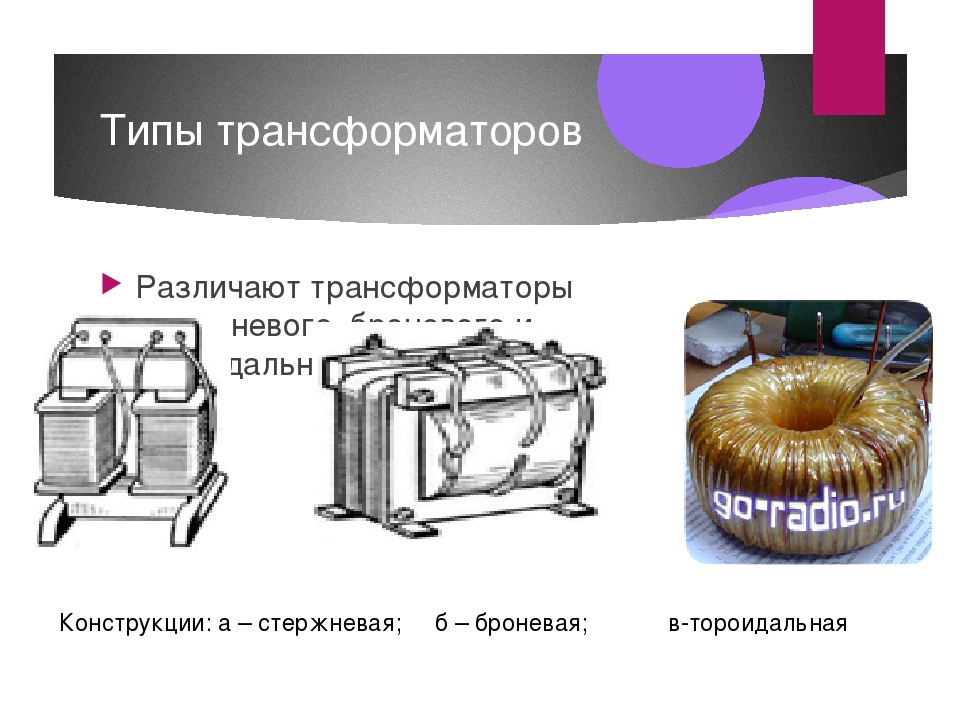

По конструкции ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°:

  • Π‘Ρ‚Π΅Ρ€ΠΆΠ½Π΅Π²Ρ‹Π΅
  • Π‘Ρ€ΠΎΠ½Π΅Π²Ρ‹Π΅
  • Π’ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹Π΅

По способу охлаТдСния:

  • Π‘ΡƒΡ…ΠΈΠ΅
  • ΠœΠ°ΡΠ»ΡΠ½Ρ‹Π΅

По Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ:

  • Π‘ΠΈΠ»ΠΎΠ²Ρ‹Π΅

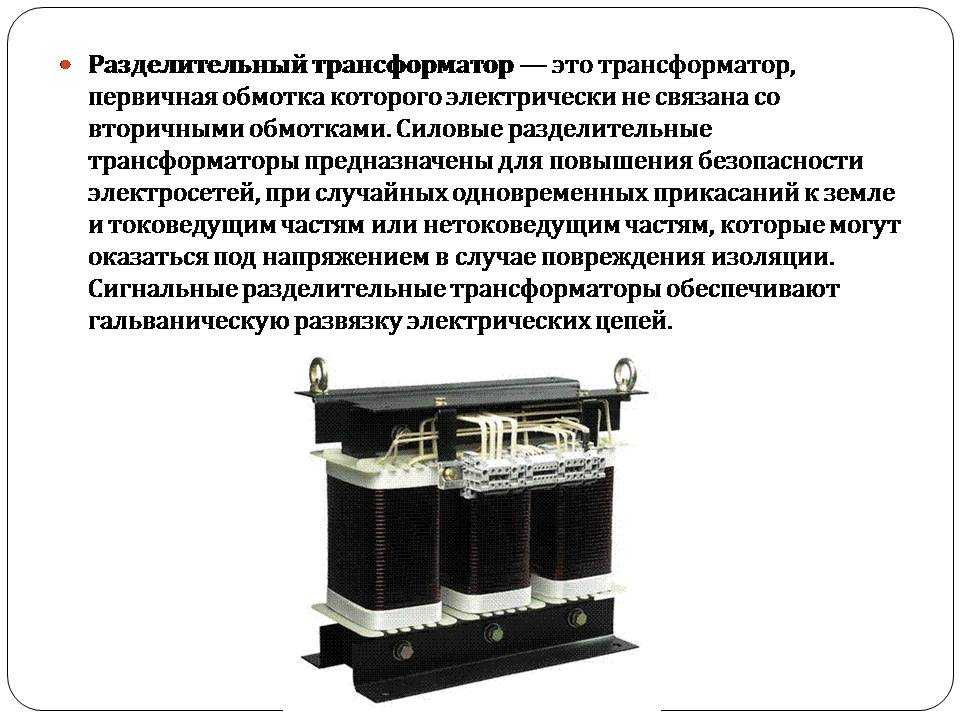

  • Π Π°Π·Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅
  • Π‘Π²Π°Ρ€ΠΎΡ‡Π½Ρ‹Π΅
  • Π˜Π·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅

КакиС Π΅Ρ‰Π΅ Π±Ρ‹Π²Π°ΡŽΡ‚ Π²ΠΈΠ΄Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов? Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ автотрансформаторы, ΠΌΠ½ΠΎΠ³ΠΎΠΎΠ±ΠΌΠΎΡ‚ΠΎΡ‡Π½Ρ‹Π΅ трансформаторы, ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ трансформаторы ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹.

Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Ρ„Π°ΠΊΡ‚ΠΎΡ€Ρ‹:

  1. Π’Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС
  2. НСобходимая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ
  3. Условия эксплуатации (Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π°, Π²Π»Π°ΠΆΠ½ΠΎΡΡ‚ΡŒ)
  4. Π“Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ ограничСния
  5. Бпособ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° (настСнный, Π½Π°ΠΏΠΎΠ»ΡŒΠ½Ρ‹ΠΉ ΠΈ Ρ‚.Π΄.)

На Ρ‡Ρ‚ΠΎ Π΅Ρ‰Π΅ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅? Π’Π°ΠΆΠ½ΠΎ ΡƒΡ‡Π΅ΡΡ‚ΡŒ запас ΠΏΠΎ мощности 20-30%, Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, качСство изоляции ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.

ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° ΠΈ нСдостатки ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈΠΌΠ΅ΡŽΡ‚ ряд достоинств:


  • Высокий ΠšΠŸΠ” (Π΄ΠΎ 98%)
  • ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° конструкции ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ получСния Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний
  • Π“Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠ°Ρ развязка Ρ†Π΅ΠΏΠ΅ΠΉ
  • Π—Π°Ρ‰ΠΈΡ‚Π° оборудования ΠΎΡ‚ пСрСнапряТСний

К нСдостаткам ΠΌΠΎΠΆΠ½ΠΎ отнСсти:

  • Π‘ΠΎΠ»ΡŒΡˆΠΈΠ΅ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΈ вСс для ΠΌΠΎΡ‰Π½Ρ‹Ρ… трансформаторов
  • Π§ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΊ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ°ΠΌ
  • НагрСв ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ насыщСния сСрдСчника

ΠšΠ°ΠΊΠΎΠ²Ρ‹ Π΅Ρ‰Π΅ прСимущСства ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов? Они ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ бСзопасныС Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ сСти, ΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ Π½Π° сСчСнии ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², ΡƒΠ»ΡƒΡ‡ΡˆΠ°Ρ‚ΡŒ качСство элСктроэнСргии.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ эксплуатации ΠΈ обслуТивания

ΠŸΡ€ΠΈ эксплуатации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ ΠΏΡ€Π°Π²ΠΈΠ»Π°:

  • НС Π΄ΠΎΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡ номинальной мощности
  • ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ достаточноС ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅
  • Π—Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΎΡ‚ Π²Π»Π°Π³ΠΈ ΠΈ мСханичСских ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ
  • ΠŸΠ΅Ρ€ΠΈΠΎΠ΄ΠΈΡ‡Π΅ΡΠΊΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ состояниС изоляции
  • ΠžΡ‡ΠΈΡ‰Π°Ρ‚ΡŒ ΠΎΡ‚ ΠΏΡ‹Π»ΠΈ ΠΈ грязи

Как часто Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор? Для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… трансформаторов достаточно Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ осмотра Ρ€Π°Π· Π² ΠΏΠΎΠ»Π³ΠΎΠ΄Π°. ΠŸΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ установки Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ рСгулярного тСхничСского обслуТивания согласно Ρ€Π΅Π³Π»Π°ΠΌΠ΅Π½Ρ‚Ρƒ.


ΠŸΠ΅Ρ€ΡΠΏΠ΅ΠΊΡ‚ΠΈΠ²Ρ‹ развития ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ направлСния ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²ΠΎΠ²Π°Π½ΠΈΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов:

  • ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π½ΠΎΠ²Ρ‹Ρ… ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² для сниТСния ΠΏΠΎΡ‚Π΅Ρ€ΡŒ
  • ИспользованиС высокотСмпСратурных свСрхпроводников
  • Π Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠ° «ΡƒΠΌΠ½Ρ‹Ρ…» трансформаторов с Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹ΠΌ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ
  • Π‘ΠΎΠ·Π΄Π°Π½ΠΈΠ΅ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Ρ… высокочастотных трансформаторов
  • Π˜Π½Ρ‚Π΅Π³Ρ€Π°Ρ†ΠΈΡ с силовой элСктроникой

КакиС Π΅Ρ‰Π΅ ΠΈΠ½Π½ΠΎΠ²Π°Ρ†ΠΈΠΈ ΠΎΠΆΠΈΠ΄Π°ΡŽΡ‚ΡΡ Π² области трансформаторостроСния? ВСдутся Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎ созданию Ρ‚Π²Π΅Ρ€Π΄ΠΎΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… трансформаторов Π½Π° основС ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ устройств.


Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор — для Ρ‡Π΅Π³ΠΎ примСняСтся ΠΈ ΠΊΠ°ΠΊ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π½ΡƒΠΆΠ½Ρ‹ΠΉ трансформатор

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡ‹, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒ элСктричСского Ρ‚ΠΎΠΊΠ°. Π‘ΡƒΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰ΠΈΠΉ Ρ‚ΠΎΠΊ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ большСй ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ, Ρ‡Π΅ΠΌ выходящий. ИмСнно поэтому Π΄Π°Π½Π½Ρ‹Π΅ конструкции ΠΌΠΎΠΆΠ½ΠΎ Ρ‡Π°Ρ‰Π΅ всСго Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ Π² линиях элСктропСрСдач ΠΈ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях. ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Ρ‚ΠΎΠΊΠ° Ρ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ Π΄Π°Π»Π΅Π΅.

ΠšΡ€Π°Ρ‚ΠΊΠΎΠ΅ содСрТимоС ΡΡ‚Π°Ρ‚ΡŒΠΈ:

Π₯арактСристики трансформатора

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ящика с трансформатором ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ самой Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·Π½ΠΎΠΉ. Π“Π»Π°Π²Π½Ρ‹ΠΌ элСмСнтом ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° являСтся Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ сСрдСчник, ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΠ±Ρ€Π°ΠΌΠ»Π΅Π½Ρ‹ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠΌ ΠΈΠ· ΠΌΠ΅Π΄ΠΈ. ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ Ρ‡Π°ΡΡ‚ΡŒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ напряТСниС Π² сСти, вторичная ΠΆΠ΅ занимаСтся снятиСм сниТСнного напряТСния.

Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ ΠΈΠ·Π»ΡƒΡ‡Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ создаСт связь ΠΌΠ΅ΠΆΠ΄Ρƒ двумя ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ. ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π½Π΅ связаны Π΄Ρ€ΡƒΠ³ с Π΄Ρ€ΡƒΠ³ΠΎΠΌ элСктричСским Ρ‚ΠΎΠΊΠΎΠΌ. К слову, ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΡΠ½ΠΈΠΆΠ°Ρ‚ΡŒ напряТСниС Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ благодаря Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΡŽ Π² количСствС Π·Π°Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ этими ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠΌΠΈ.

Π§Π°Ρ‰Π΅ всСго эти элСмСнты Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Ρ‹ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ корпусом, ΠΎΠ΄Π½Π°ΠΊΠΎ особСнности строСния ΠΈ разновидностСй Π΄ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Π²Π°Ρ€ΠΈΠ°Ρ†ΠΈΠΈ.

Π’ΠΈΠ΄Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΡΠ²Π»ΡΡŽΡ‚ΡΡ самыми популярными, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΊ ΠΎΠ΄Π½ΠΎΠΈΠΌΠ΅Π½Π½ΠΎΠΉ сСти.
  • К Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΌ относятся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы 380 Π’, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡΠ½ΠΈΠΆΠ°ΡŽΡ‚ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ напряТСния Π΄ΠΎ Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ уровня.
  • ΠœΠ½ΠΎΠ³ΠΎΠΎΠ±ΠΌΠΎΡ‚Ρ‡Π°Ρ‚Ρ‹ΠΉ Ρ‚ΠΈΠΏ содСрТит Π±ΠΎΠ»Π΅Π΅ Π΄Π²ΡƒΡ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.
  • Π‘Ρ€ΠΎΠ½Π΅Π²ΠΎΠΉ Ρ‚ΠΈΠΏΠ°ΠΆ Π½Π΅ отличаСтся большой ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ. ΠžΠ±Ρ€Π°ΠΌΠ»Π΅Π½ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠΌ.
  • Π’ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΈΠΏΠ°ΠΆ являСтся ΠΈΠ·Π»ΡŽΠ±Π»Π΅Π½Π½Ρ‹ΠΌ для мастСров радиоэлСктроники. ЯвляСтся достаточно ΠΌΠΈΠ½ΠΈΠ°Ρ‚ΡŽΡ€Π½Ρ‹ΠΌ, Π½ΠΎ ΠΌΠΎΡ‰Π½Ρ‹ΠΌ.
  • Π‘Ρ‚Π΅Ρ€ΠΆΠ½Π΅Π²Ρ‹Π΅ трансформаторы Π½Π΅ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ Π²ΠΈΡ‚ΠΈΠ΅Π²Π°Ρ‚ΠΎΡΡ‚ΡŒΡŽ конструкций ΠΈ ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎ ΡΠΏΡ€Π°Π²Π»ΡΡŽΡ‚ΡΡ со срСдним ΠΈ высоким напряТСниСм.

Π€ΡƒΠ½ΠΊΡ†ΠΈΠΈ трансформаторов

Π˜Ρ‚Π°ΠΊ, Π·Π°Ρ‡Π΅ΠΌ ΠΆΠ΅ Π½ΡƒΠΆΠ½Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы? НачнСм с Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ ΠΎΡ‡Π΅Π½ΡŒ часто этот ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ силу напряТСния Π² сСти Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… зданиях.

Π’Π°ΠΊ, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 220 Π’ нашСл ΡˆΠΈΡ€ΠΎΠΊΠΎΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΈ домашнСм хозяйствС. ΠšΡ€ΠΎΠΌΠ΅ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ значСния, Π΄Π°Π½Π½Ρ‹Π΅ конструкции ΡΠ½ΠΈΠΆΠ°ΡŽΡ‚ напряТСниС Π² линиях элСктропСрСдач ΠΈ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‚ Ρ€Π°Π±ΠΎΡ‚Ρƒ Ρ‚ΠΎΠΊΠ°.

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ ΠΈΡ… свойства

ΠœΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ, ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠ΅ поступлСниС Ρ‚ΠΎΠΊΠ° ΠΈ Π΅Π³ΠΎ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ двумя элСмСнтами. ΠšΠ°Ρ‚ΡƒΡˆΠΊΠΈ ΠΎΠ±ΠΌΠΎΡ‚Π°Π½Ρ‹ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ, ΠΎΠ±ΠΌΠΎΡ‚Π°Π½Π½Ρ‹ΠΌΠΈ слоями Π±ΡƒΠΌΠ°Π³ΠΈ. ΠŸΡ€ΠΎΠ²ΠΎΠ΄ΡΡ‰ΠΈΠ΅ части ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΊΡ€ΡƒΠ³Π»ΡƒΡŽ ΠΈΠ»ΠΈ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ. ΠœΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ дисковый ΠΈΠ»ΠΈ стСрТнСвой Ρ‚ΠΈΠΏ обматывания.

Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?

БущСствуСт масса разновидностСй ΠΈ Ρ‚ΠΈΠΏΠ°ΠΆΠ΅ΠΉ трансформаторов, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΏΡ€ΠΈ ΠΈΡ… Π²Ρ‹Π±ΠΎΡ€Π΅ слСдуСт ΠΎΡ‚Π΄Π°Π²Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½ΠΈΠΆΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ характСристикам:

  • ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ входящСго напряТСния, ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΡ€ΠΎΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²Π°Π½ Π½Π° корпусС издСлия. Для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Ρ†Π΅Π»Π΅ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ трансформатор 220 Π’.
  • ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π½Π° корпусС устройства Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠ²ΠΈΠ΄Π΅Ρ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ выходящСй энСргии.
    Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ с особСнностями корпуса ΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с Ρ„ΠΎΡ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π½Π° просторах Π‘Π΅Ρ‚ΠΈ.
  • Π‘Π΄Π΅Π»Π°ΠΉΡ‚Π΅ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ расчСты для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄Π±ΠΎΡ€Π° характСристик мощности. Π‘Π»ΠΎΠΆΠΈΡ‚Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ энСргии всСх устройств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΊ устройству ΠΈ ΠΏΡ€ΠΈΠ±Π°Π²ΡŒΡ‚Π΅ Π΅Ρ‰Π΅ 20%.

ΠŸΠ»ΡŽΡΡ‹ ΠΈ минусы трансформаторов

Данная Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ свои прСимущСства ΠΈ нСдостатки. ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ всС Π½ΡŽΠ°Π½ΡΡ‹. НачнСм с плюсов:

  • Π‘Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ° Π΄ΠΎΠΌΠ° ΠΈ Π² условиях ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ гарантируСтся Π΄Π°Π½Π½Ρ‹ΠΌ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ сниТаСт ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ интСнсивности элСктричСского Ρ‚ΠΎΠΊΠ° Π΄ΠΎ 12 Π’, Ρ‚Π΅ΠΌ самым гарантируя сохранСниС ΠΆΠΈΠ·Π½ΠΈ ΠΈ Π·Π΄ΠΎΡ€ΠΎΠ²ΡŒΡ.
  • ВходящСС напряТСниС ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π΅ слишком большоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ выходящий Ρ‚ΠΎΠΊ ΠΈΠΌΠ΅Π΅Ρ‚ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½Ρ‹Π΅ характСристики.
  • ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΌΠΈΠ½ΠΈΠ°Ρ‚ΡŽΡ€Π½ΠΎΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ.
  • ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° Π² ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ ΠΈ установкС.
  • Π‘Π»Π°Π±Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π² корпуса.
  • Аккуратная рСгуляция напряТСния.

ΠŸΠ΅Ρ€Π΅ΠΉΠ΄Π΅ΠΌ ΠΊ слабым сторонам ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°:

  • НС слишком Π΄ΠΎΠ»Π³ΠΎΠ΅ врСмя слуТСния.
  • Высокая ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ.
  • НСдостаточная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π’Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠ΅ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅ трансформатора Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π½Π°Π΄Π΅ΠΆΠ½ΠΎ Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ агрСссивных условий внСшнСй срСды, поэтому ΠΈΡ… Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΏΡ€ΡΡ‚Π°Ρ‚ΡŒ Π² ΡˆΠΊΠ°Ρ„Ρ‡ΠΈΠΊ ΠΈΠ»ΠΈ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ.

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ условиСм являСтся простота доступа ΠΊ «внутрСнностям» ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΠ΅Π΄Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ Π·Π°Π·Π΅ΠΌΠ»ΠΈΡ‚Π΅ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ, сСчСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Ρ‚Ρ€Π΅Ρ… ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΡ„ΠΎΡ€ΠΌΠΈΡ‚Π΅ Π΅Π΅ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ соприкосновСния с ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ!

НС Π·Π°Π±Ρ‹Π²Π°ΠΉΡ‚Π΅ врСмя ΠΎΡ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ трансформатора ΠΈ Π² ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ порядкС ΠΎΠ±Ρ€Π°Ρ‰Π°ΠΉΡ‚Π΅ΡΡŒ ΠΊ мастСрам ΠΏΡ€ΠΈ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠ΅Π½ΠΈΠΈ нСисправности.

Π€ΠΎΡ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

Π’Π°ΠΌ ΠΏΠΎΠ½Ρ€Π°Π²ΠΈΠ»Π°ΡΡŒ ΡΡ‚Π°Ρ‚ΡŒΡ? ΠŸΠΎΠ΄Π΅Π»ΠΈΡ‚Π΅ΡΡŒ πŸ˜‰

Β

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Как Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚, для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ΅Π½, схСма,

Π‘Π΅Ρ‚Π΅Π²Ρ‹Π΅ трансформаторыБСтСвыС трансформаторы, Устройство трансформаторов4 коммСнтария ΠΊ записи Как Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅:

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор β€” это ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ трансформатор ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎ Ρ‚Π΅ΠΌ ΠΆΠ΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ°ΠΌ ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½ΡƒΠΆΠ΅Π½ для прСобразования ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния с большого значСния Π² мСньшСС.

Π’ΠΎ Π΅ΡΡ‚ΡŒ Ссли ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌΡƒ устройству Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ напряТСниС 12 Π’ΠΎΠ»ΡŒΡ‚, Π° с Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ подаСтся стандартно 220 Π’ΠΎΠ»ΡŒΡ‚, Π½ΡƒΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор.

Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚Ρ€-Ρ€Π°

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Ρ‚Π°ΠΊ ΠΆΠ΅ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… отраслях энСргСтики, элСктротСхники.

схСма ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора с 220 Π’ Π½Π° 12 Π’

ВН Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅.

Как ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎΠΈΠ½ΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π—Π°Π΄Π°Ρ‡Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора состоит Π² ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΈ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния с Π·Π°Π΄Π°Π½Π½Ρ‹ΠΌ коэффициСнтом.

Как ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ этот коэффициСнт?

Π’ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅ΠΌ случаС ΠΎΠ½ числСнно Ρ€Π°Π²Π΅Π½ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡŽ количСства Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ….

Говорят ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС, ΠΊΠΎΠ³Π΄Π° количСство Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ (сСтСвой) ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ мСньшС, Ρ‡Π΅ΠΌ Ρƒ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ. Π’ΠΎΠ³Π΄Π° Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ напряТСниС Ρ‚Π°ΠΊΠΆΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ мСньшС. Π£ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ, Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚, количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ (Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½ΠΎΠΉ) ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ прСвосходит количСство ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ.

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅!

Π’ Π±ΠΎΠ»Π΅Π΅ ΠΎΠ±Ρ‰Π΅ΠΌ случаС устройство ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Π½Π΅ Π΄Π²Π΅, Π° Π±ΠΎΠ»Π΅Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. Для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΈΠ· ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒΡΡ свой коэффициСнт трансформации, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ Ρ‡Π°ΡΡ‚ΡŒ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌΠΈ, Π° Ρ‡Π°ΡΡ‚ΡŒ β€“ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌΠΈ.

Π›ΡŽΠ±ΠΎΠΉ трансформатор напряТСния ΠΎΠ±Ρ€Π°Ρ‚ΠΈΠΌ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ, ΠΏΠΎΠ΄Π°Π² Π½Π° Π»ΡŽΠ±ΡƒΡŽ ΠΈΠ· Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС, ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠΌ Π΅Π³ΠΎ ΠΈ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, с Ρ‚Π΅ΠΌ ΠΆΠ΅ коэффициСнтом прСобразования (трансформации).

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ коэффициСнта трансформации производится ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

N=U1/U2.

Как ΡƒΠΆΠ΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΠ»ΠΎΡΡŒ, коэффициСнт трансформации опрСдСляСтся ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ количСства Π²ΠΈΡ‚ΠΊΠΎΠ². Π­Ρ‚ΠΎ справСдливо Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² холостого Ρ…ΠΎΠ΄Π°, ΠΊΠΎΠ³Π΄Π° сопротивлСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π½Π΅ вносят ΠΏΠΎΡ‚Π΅Ρ€ΡŒ. Π’ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚ Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…, создаСт Π½Π° ΠΈΡ… сопротивлСнии ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ вычитаСтся ΠΈΠ· Π­Π”Π‘ Π½Π΅Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ прСобразоватСля.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ коэффициСнт трансформации ΠΏΠ°Π΄Π°Π΅Ρ‚. Аналогичная ситуация Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ для ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ³ΠΎ сСчСния.

НапримСр.

ИмССм ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор с коэффициСнтом трансформации, Ρ€Π°Π²Π½Ρ‹ΠΌ 10, Π½Π° Π΄Π²ΡƒΡ… Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…, Π½ΠΎ ΠΎΠ΄Π½Π° ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΌ, сСчСниСм Π² Π΄Π²Π° Ρ€Π°Π·Π° мСньшС. ΠŸΡ€ΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ… напряТСниС Π½Π° Ρ‚ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Π³Π΄Π΅ использовался Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΠ½ΠΊΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Π±ΡƒΠ΄Π΅Ρ‚ Π½ΠΈΠΆΠ΅ Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ падСния напряТСния Π½Π° сопротивлСнии ΠΎΠ±ΠΌΠΎΡ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов. Они ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ΄Π½ΠΎ-, Π΄Π²ΡƒΡ…- ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΌΠΈ, Ρ‡Ρ‚ΠΎ позволяСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΡ… Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… областях энСргСтики. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ этих устройств Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя Π΄Π²Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ ΡˆΠΈΡ…Ρ‚ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ сСрдСчник, для изготовлСния ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ элСктротСхничСская ΡΡ‚Π°Π»ΡŒ.Β

Π£ трансформатора ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈ ΠΎΠ΄Π½Π° ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°.

Π’ Ρ‚Π°ΠΊΠΎΠΌ случаС ΠΎΠ½ называСтся автотрансформатором. ΠžΠ±ΠΌΠΎΡ‚ΠΊΠ° Π² Ρ‚Π°ΠΊΠΎΠΌ случаС ΠΈΠΌΠ΅Π΅Ρ‚ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Ρ‚Ρ€ΠΈ Π²Ρ‹Π²ΠΎΠ΄Π°. К ΠΎΠ΄Π½ΠΎΠΉ ΠΈΠ· ΠΏΠ°Ρ€Ρ‹ Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС.

Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС снимаСтся с ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈΠ· Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΈ ΠΎΡΡ‚Π°Π²ΡˆΠ΅Π³ΠΎΡΡ свободным.

Автотрансформатор Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ.

автотрансформатор

Π’ Ρ‡Π΅ΠΌ основноС Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором

ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ³ΠΎ количСства элСктроприборов ΠΈ элСктроники Π½Π΅Ρ€Π΅Π΄ΠΊΠΎ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ использования элСктричСского трансформатора.

Π­Ρ‚ΠΎ элСктромагнитноС устройство позволяСт ΠΈΠ·ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° благодаря явлСнию самоиндукции. ΠšΠΎΡ€Π΅Π½ΡŒ «трансформ», собствСнно, ΠΈ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Β«ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅Β».

ИспользованиС трансформаторов Π² Π±Ρ‹Ρ‚Ρƒ ΠΈ Π² производствС связано с особСнностями оборудования. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ это устройства иностранного производства, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π² Азии ΠΈ АмСрикС, Π³Π΄Π΅ стандартная ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ΅Ρ‚ΡŒ Π²Ρ‹Π΄Π°Π΅Ρ‚ ΠΎΡ‚Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΡ‚ российских стандартов значСния Ρ‚ΠΎΠΊΠ°. Врансформатор позволяСт Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ элСктрооборудования ΠΎΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя ΠΈΠ»ΠΈ просто ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ для Π΅Π³ΠΎ эффСктивной Ρ€Π°Π±ΠΎΡ‚Ρ‹.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌΠΈ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ трансформаторы, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰ΠΈΠ΅ Ρ‚ΠΎΠΊ с Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π° мСньшиС – Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, с 220 Π΄ΠΎ 110 Π’.

ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌΠΈ трансформаторами Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ устройства с ΠΎΠ±Ρ€Π°Ρ‚Π½Ρ‹ΠΌ эффСктом: ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΠΎ Π½ΠΈΠΌ Ρ‚ΠΎΠΊ Π·Π° счСт ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ Π² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°Ρ… измСняСтся с ΠΌΠ΅Π½ΡŒΡˆΠΈΡ… Π½Π° большиС значСния.

НапримСр, ΠΏΠΎΠ²Ρ‹ΡΠΈΡ‚ΡŒ напряТСниС с 35 ΠΊΠ’ΠΎΠ»ΡŒΡ‚ Π½Π° 110 ΠΊΠ’ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ элСктроэнСргии Π½Π° большиС расстояния.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, становится понятно, ΠΊΠ°ΠΊΠΎΠΉ трансформатор Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ для Ρ‚Π΅Ρ… ΠΈΠ»ΠΈ ΠΈΠ½Ρ‹Ρ… Ρ†Π΅Π»Π΅ΠΉ. ΠžΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… доступна функция быстрого ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ с ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ Π½Π° ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΆΠ°. Π£Π½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹Π΅ Ρ‚Ρ€Π°Π½ΡΡ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ нСсколько Π΄ΠΎΡ€ΠΎΠΆΠ΅ ΠΏΠΎ Ρ†Π΅Π½Π΅, Π½ΠΎ ΠΈ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформаторы часто ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ трансформаторы для снабТСния элСктроэнСргиСй ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ прСдприятия ΠΈ ΠΆΠΈΠ»Ρ‹Π΅ Π΄ΠΎΠΌΠ°.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов зависит ΠΎΡ‚ Π΅Π³ΠΎ свойств

ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌΠΈ свойствами ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов ΡΠ²Π»ΡΡŽΡ‚ΡΡ:

  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
  • НапряТСниС Π²Ρ‹Ρ…ΠΎΠ΄Π°.
  • Частота.
  • Π“Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹.
  • Масса.

Частота Ρ‚ΠΎΠΊΠ° для Ρ€Π°Π·Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ трансформаторов Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΉ, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΡ… пСрСчислСнных характСристик.

Π“Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ масса Π±ΡƒΠ΄ΡƒΡ‚ большС ΠΏΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ мощности ΠΌΠΎΠ΄Π΅Π»ΠΈ. Максимальная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° мощности Ρƒ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов, Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΊΠ°ΠΊ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ масса.

НапряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ, ΠΈ зависит ΠΎΡ‚ назначСния ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

МодСли трансформаторов для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Π½ΡƒΠΆΠ΄ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΌΠ°Π»Ρ‹Π΅ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΈ вСс.

Π˜Ρ… Π»Π΅Π³ΠΊΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ ΠΈ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ·ΠΈΡ‚ΡŒ.

НапримСр ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ВАН

ВАН ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор
ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформатора

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ находятся Π½Π° ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π‘Π»ΠΈΠΆΠ΅ ΠΊ сСрдСчнику ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π΅Π΅ Π»Π΅Π³Ρ‡Π΅ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ. ΠœΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ изоляционныС ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ диэлСктрики, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ элСктротСхничСский ΠΊΠ°Ρ€Ρ‚ΠΎΠ½.

ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° соСдиняСтся с ΡΠ΅Ρ‚ΡŒΡŽ питания ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния. Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π²Ρ‹Π΄Π°Π΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ потрСбитСлям элСктроэнСргии.Β  К ΠΎΠ΄Π½ΠΎΠΌΡƒ трансформатору ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ сразу нСсколько Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… устройств.

Для Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, с изоляциСй ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ слоя кабСльной Π±ΡƒΠΌΠ°Π³ΠΎΠΉ

ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ Π±Ρ‹Π²Π°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ„ΠΎΡ€ΠΌ сСчСния:

  • ΠšΡ€ΡƒΠ³Π»Π°Ρ.
  • ΠŸΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½Π°Ρ (шина).

По способу Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ дСлят:

  • ΠšΠΎΠ½Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅, Π½Π° стСрТнС.
  • ДисковыС, Π½Π°ΠΌΠΎΡ‚Π°Π½Π½Ρ‹Π΅ Ρ‡Π΅Ρ€Π΅Π΄ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² ΠΈΡ… достоинствах:

  • Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒΡŽ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ напряТСния Π΄ΠΎ 12 Π²ΠΎΠ»ΡŒΡ‚ для создания бСзопасности Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ°.
  • Π”Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ примСнСния Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния являСтся Π½Π΅Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ трансформаторов ΠΊ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΈ 110 Π’, ΠΏΡ€ΠΈ этом обСспСчивая ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅.
  • ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹.
  • Малая масса.
  • Удобство транспортировки ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°.
  • ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΠΈΠ΅ ΠΏΠΎΠΌΠ΅Ρ….
  • Плавная Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° напряТСния.
  • ΠΠ΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π².

НСдостатки

  • НСдолгий срок слуТбы.
  • ΠΠ΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
  • Высокая Ρ†Π΅Π½Π°.

Врансформатора 220 Π½Π° 12 Π²ΠΎΠ»ΡŒΡ‚

Π‘Π΅Π· этого элСктротСхничСского устройства ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ элСктроэнСргии Π½Π΅ смогли Π±Ρ‹ Π·Π°Ρ€ΡΠΆΠ°Ρ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Π΅ аккумуляторы, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΡΠ½Π΅Ρ€Π³ΠΎΡΠ±Π΅Ρ€Π΅Π³Π°ΡŽΡ‰ΠΈΠ΅ источники свСта.

ЭлСктротСхничСскоС ΠΈΠ·Π΄Π΅Π»ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°Π΅Ρ‚ стационарноС напряТСниС Π΄ΠΎ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ³ΠΎ уровня. ΠŸΡ€ΠΈΠ±ΠΎΡ€ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ Π½Π° Π±Π°Π·Π΅ элСктромагнитной ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор с 220 Π½Π° 12 Π²ΠΎΠ»ΡŒΡ‚ ΠΏΠΎΠΊΡƒΠΏΠ°ΡŽΡ‚ Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ, Π΄Π°Ρ‡Π½ΠΈΠΊΠΈ, Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Ρ‹ Π·Π°Π³ΠΎΡ€ΠΎΠ΄Π½Ρ‹Ρ… Π΄ΠΎΠΌΠΎΠ², ΠΊΠΎΡ‚Ρ‚Π΅Π΄ΠΆΠ΅ΠΉ для устройства Π²Π½ΡƒΡ‚Ρ€ΠΈΠ΄ΠΎΠΌΠΎΠ²ΠΎΠΉ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠΉ ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ сСти.

ΠŸΡ€ΠΎΠ΄Π°Π΅Ρ‚ΡΡ Π² спСциализированных стационарных Ρ‚ΠΎΡ€Π³ΠΎΠ²Ρ‹Ρ… прСдприятиях, ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚-ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ….

Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ устройства, рСкомСндуСтся Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ критСриями Π²Ρ‹Π±ΠΎΡ€Π°:

  • Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния Π½Π° Π²Ρ…ΠΎΠ΄Π΅. На корпусС устройства ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π΅ΡΡ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния 220, Π»ΠΈΠ±ΠΎ 380 Π²ΠΎΠ»ΡŒΡ‚. Для Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ сСти ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ модСль Π½Π° 220 Π’.
  • Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния Π²Ρ‹Ρ…ΠΎΠ΄Π°. Зависит ΠΎΡ‚ назначСния ΠΈ примСнСния устройства. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ это 12 ΠΈΠ»ΠΈ 36 Π²ΠΎΠ»ΡŒΡ‚, ΠΎ Ρ‡Π΅ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°.
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ устройства. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ стабилизатор ΠΏΠΎ мощности, Π½ΡƒΠΆΠ½ΠΎ ΡΠ»ΠΎΠΆΠΈΡ‚ΡŒ мощности всСх ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Ρ… ΠΊ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡŽ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΈ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Ρ€Π΅Π·Π΅Ρ€Π²Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ 20%.

Π’ΠΈΠ΄Π΅ΠΎ: ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 220-110Π’ 1500Π’Ρ‚ . Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Эксплуатация ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚

ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌ условиСм ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ эксплуатации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½Π½ΠΎΠ΅ мСсто для Π΅Π³ΠΎ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΈ функционирования.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ Π² чистотС, сухом Π²ΠΈΠ΄Π΅, Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΎΡ‚ ΠΏΡ‹Π»ΠΈ ΠΈ Π²Π»Π°Π³ΠΈ. Π’ Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях для трансформатора ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠΊΠ°Ρ„ ΠΈΠ»ΠΈ мСталличСский корпус.

Π—Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ для ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ условиСм.

Врансформатор Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ пСриодичСского обслуТивания ΠΈ ΡƒΡ…ΠΎΠ΄Π°, Π² зависимости ΠΎΡ‚ выполняСмых ΠΈΠΌ Π·Π°Π΄Π°Ρ‡ ΠΈ условий эксплуатации.

Π§Π°Ρ‰Π΅ всСго обслуТиваниС Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹:

  • НаруТный осмотр, очистка ΠΎΡ‚ ΠΏΡ‹Π»ΠΈ ΠΈ грязи.
  • ΠžΡΠΌΠΎΡ‚Ρ€ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ уплотнСния, ΠΊΠΎΠ»Π΅Ρ†, ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΎΠΊ, подтяТка ΠΊΠ»Π΅ΠΌΠΌ.
  • ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° изоляции Π½Π° ΠΏΡ€ΠΎΠ±ΠΎΠΉ.

Π’ трансформаторС ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡΠ²ΠΈΡ‚ΡŒΡΡ нСисправности ΠΈ поврСТдСния ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π² Π²ΠΈΠ΄Π΅ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ сСкций ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ. ΠŸΡ€ΠΈ этом Π½Π΅ трСбуСтся Π΄Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ трансформатор. На ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½ΡƒΡŽ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ Π½Π°ΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Π»Π°ΠΊΠΎΡ‚ΠΊΠ°Π½ΡŒ. ΠŸΡ€ΠΈ ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹Ρ… нСисправностях, связанных с ΠΎΠ±Ρ€Ρ‹Π²ΠΎΠΌ ΠΈΠ»ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ, ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΡŽΡ‚ снятиС трансформатора ΠΈ Π΅Π³ΠΎ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ Π² элСктромастСрской.

Π’ основном трансформаторы ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² Π±Π»ΠΎΠΊΠ°Ρ… питания.

Диагностика начинаСтся с Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ осмотра. ΠŸΠ΅Ρ€Π²ΠΎΠ½Π°Ρ‡Π°Π»ΡŒΠ½Π°Ρ диагностика Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя осмотр Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² трансформатора, Π΅Π³ΠΎ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ Π½Π° ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ ΠΎΠ±ΡƒΠ³Π»ΠΈΠ²Π°Π½ΠΈΠΉ, Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Намотка ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ самого трансформатора с нуля β€” слоТная Π·Π°Π΄Π°Ρ‡Π° ΠΈ ΠΏΠΎΠ΄ силу Π½Π΅ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π·Π° основу бСрСтся ΡƒΠΆΠ΅ Π³ΠΎΡ‚ΠΎΠ²Ρ‹ΠΉ ΠΈ модСрнизируСтся ΠΏΡƒΡ‚Π΅ΠΌ измСнСния количСства Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ нСисправности трансформатора:

  1. ΠžΠ±Ρ€Ρ‹Π² Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ².
  2. ΠŸΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.
  3. ΠΠ°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ изоляции.
  4. Π‘Π³ΠΎΡ€Π°Π½ΠΈΠ΅ ΠΏΡ€ΠΈ ΠšΠ—.

Найти Ρ‚Π°ΠΊΠΈΠ΅ трансформаторы ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ практичСски Π²ΠΎ всСх Π±Π»ΠΎΠΊΠ°Ρ… питания, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‚ входящСС напряТСниС с 220 Π’ΠΎΠ»ΡŒΡ‚ Π΄ΠΎ выходящСго Π² 5-30 Π’ΠΎΠ»ΡŒΡ‚.

ΠŸΠ΅Ρ€Π²Ρ‹ΠΌ Π΄Π΅Π»ΠΎΠΌ провСряСтся пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ подаСтся напряТСниС Π² 220 Π’ΠΎΠ»ΡŒΡ‚. ΠŸΡ€ΠΈΠ·Π½Π°ΠΊΠΈ нСисправности ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ:

  1. малСйшая Π²ΠΈΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ Π΄Ρ‹ΠΌΠ°;
  2. Π·Π°ΠΏΠ°Ρ… Π³Π°Ρ€ΠΈ;
  3. трСск.

Π’ этом случаС слСдуСт сразу ΠΏΡ€Π΅ΠΊΡ€Π°Ρ‰Π°Ρ‚ΡŒ экспСримСнт.

Если ΠΆΠ΅ всС Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΡŽ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…. ΠŸΡ€ΠΈΠΊΠ°ΡΠ°Ρ‚ΡŒΡΡ ΠΊ Π½ΠΈΠΌ ΠΌΠΎΠΆΠ½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌΠΈ тСстСра (Ρ‰ΡƒΠΏΠ°ΠΌΠΈ). Если ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹Π΅ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹ мСньшС ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½Ρ‹Ρ… ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Π½Π° 20%, Π·Π½Π°Ρ‡ΠΈΡ‚ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° нСисправна.

К соТалСнию, ΠΏΡ€ΠΎΡ‚Π΅ΡΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ Ρ‚ΠΎΠΊΠΎΠ²Ρ‹ΠΉ Π±Π»ΠΎΠΊ ΠΌΠΎΠΆΠ½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Ρ‚Π΅Ρ… случаях, Ссли имССтся ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΉ ΠΈ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Π±Π»ΠΎΠΊ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΈΠΌΠ΅Π½Π½ΠΎ с Π½Π΅Π³ΠΎ ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ ΡΠΎΠ±ΠΈΡ€Π°Ρ‚ΡŒΡΡ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅.

МоТно ΡΡ€Π°Π²Π½ΠΈΡ‚ΡŒ сопротиволСниС ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ извСстного трансформатора с справочными Π΄Π°Π½Π½Ρ‹ΠΌΠΈ Π½Π° нашСм сайтС β€” transformator220.ru.

Π’Π°ΠΊΠΆΠ΅ слСдуСт ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ с показатСлями порядка 10 Ом Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ тСстСры ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΊΠ°ΠΆΠ°Ρ‚ΡŒ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹.

ΠšΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ (ΠšΠ—) ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ трансформатра

ΠŸΡ€ΠΈ ΠΏΡ€ΠΎΠ±ΠΈΡ‚ΠΎΠΉ изоляции происходит ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²ΠΈΡ‚ΠΊΠ°ΠΌΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΈΠ»ΠΈ Π½Π° корпус. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ эту Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ достаточно слоТно. Для этого нСобходимо произвСсти ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ дСйствия:

  1. Π’ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π² Ρ€Π΅ΠΆΠΈΠΌ измСрСния сопротивлСния.
  2. Один Ρ‰ΡƒΠΏ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π½Π° корпусС, Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΊ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ Π²Ρ‹Π²ΠΎΠ΄Ρƒ трансформатора ΠΏΠΎΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎ.
  3. ΠŸΡ€ΠΈΠ±ΠΎΡ€ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π²ΠΎ всСх случаях ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΎΠΊ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Π±Π΅ΡΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΡΠ²ΠΈΠ΄Π΅Ρ‚Π΅Π»ΡŒΡΡ‚Π²ΡƒΠ΅Ρ‚ ΠΎΠ± отсутствии ΠšΠ— Π½Π° корпус.
  4. ΠŸΡ€ΠΈ Π»ΡŽΠ±Ρ‹Ρ… показаниях ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΡ€ΠΎΠ±ΠΎΠΉ Π½Π° корпус сущСствуСт, ΠΈ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Ρ€Π°Π·Π±ΠΈΡ€Π°Ρ‚ΡŒ трансформатор ΠΈ Π΄Π°ΠΆΠ΅ Ρ€Π°Π·ΠΌΠ°Ρ‚Ρ‹Π²Π°Ρ‚ΡŒ Π΅Π³ΠΎ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ для выяснСния ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹.

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌΠΎΠ΅ Π’Π°ΠΌ:

  • Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ трансформатор тСстСром-ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅ΠΈΡ‚Ρ€ΠΎΠΌ

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор: устройство, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия, разновидности

Π’ силу ряда ΠΏΡ€ΠΈΡ‡ΠΈΠ½ элСктричСский Ρ‚ΠΎΠΊ, транспортируСмый ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… Π›Π­ΠŸ, Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ использован Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ. Главная ΠΈΠ· этих ΠΏΡ€ΠΈΡ‡ΠΈΠ½ – высокоС напряТСниС, Π΄ΠΎΡΡ‚ΠΈΠ³Π°ΡŽΡ‰Π΅Π΅ дСсятков, Π° Ρ‚ΠΎ ΠΈ сотСн ΠΊΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠ΄Π°Ρ‡Π΅ΠΉ элСктроэнСргии потрСбитСлям ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰ΠΈΠΉ напряТСниС 380 Π²ΠΎΠ»ΡŒΡ‚ Π² ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹Π΅ Π½Π°ΠΌ 220 Π²ΠΎΠ»ΡŒΡ‚.

Π’ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… случаях Π΄Π°ΠΆΠ΅ это напряТСниС слишком высокоС для питания соврСмСнной элСктротСхники. Π”Π°Π½Π½ΡƒΡŽ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ Ρ€Π΅ΡˆΠ°ΡŽΡ‚ ΠΏΡƒΡ‚Π΅ΠΌ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠ³ΠΎ пониТСния напряТСния, часто с выпрямлСниСм Ρ‚ΠΎΠΊΠ°. Π”ΠΎ Π½Π΅Π΄Π°Π²Π½Π΅Π³ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π±Ρ‹Π» ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ собствСнным ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. БСгодня ΡƒΠΆΠ΅ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ бСстрансформаторныС Π±Π»ΠΎΠΊΠΈ питания, Π½ΠΎ ΠΎΠ½ΠΈ Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Π² ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠ΅Ρ€Π΅ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ трансформаторы ΠΈΠ·-Π·Π° ΠΌΠ°Π»ΠΎΠΉ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ мощности. Π’ элСктротСхникС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π΅Ρ‰Π΅ Π΄ΠΎΠ»Π³ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ вострСбован.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия

Устройство всСх Ρ‚ΠΈΠΏΠΎΠ² (Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ элСктронных трансформаторов) ΠΌΠ°Π»ΠΎ Ρ‡Π΅ΠΌ отличаСтся. Π“Π»Π°Π²Π½Ρ‹ΠΌΠΈ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΌΠΈ элСмСнтами ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρ‹ ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ. Различия Π½Π°Π±Π»ΡŽΠ΄Π°ΡŽΡ‚ΡΡ Π² ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΈ сСрдСчников ΠΈ Π² способах соСдинСния ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.

Рис. 1. Π‘Ρ…Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π½ΠΎΠ΅ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ устройства

ГСомСтричСскиС Ρ„ΠΎΡ€ΠΌΡ‹ Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½Π΅Ρ‚ΠΈΠΊΠΎΠ² ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ Π²Ρ‹Π±ΠΈΡ€Π°Π΅Ρ‚ исходя ΠΈΠ· цСлСсообразности производства. Π’ΠΈΠΏ остова сущСствСнно Π½Π΅ влияСт Π½Π° Ρ‚Ρ€Π°Π½ΡΡ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ. ΠšΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠΈ прСобразования Ρ‚ΠΎΠΊΠ° большС зависят ΠΎΡ‚ состава Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½Π΅Ρ‚ΠΈΠΊΠ° ΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.

ΠœΠ°Π³Π½ΠΈΡ‚Π½Π°Ρ систСма ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Ρ€Π°Π·Π½Ρ‹Π΅ Ρ„ΠΎΡ€ΠΌΡ‹, опрСдСляСмыС способом располоТСния стСрТнСй:

  • ΠΏΠ»ΠΎΡΠΊΡƒΡŽ;
  • ΠΏΡ€ΠΎΡΡ‚Ρ€Π°Π½ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ;
  • ΡΠΈΠΌΠΌΠ΅Ρ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ;
  • Π½Π΅ΡΠΈΠΌΠΌΠ΅Ρ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ.

Напомним Π²ΠΊΡ€Π°Ρ‚Ρ†Π΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов.

ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ, ΠΏΠΎΠΏΠ°Π΄Π°ΡŽΡ‰ΠΈΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΡƒ, возбуТдаСтся элСктромагнитная индукция. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ элСктромагнитноС ΠΏΠΎΠ»Π΅ распространяСтся ΠΏΠΎ всСму ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ. Π’ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅ силами ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… ΠΏΠΎΠ»Π΅ΠΉ возбуТдаСтся Π­Π”Π‘.

Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° элСктродвиТущСй силы (Π° Π·Π½Π°Ρ‡ΠΈΡ‚ ΠΈ Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ) опрСдСляСтся ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ: U2/U1 = W2/W1 = k , Π³Π΄Π΅ U – напряТСниС, Π°W – количСство Π²ΠΈΡ‚ΠΊΠΎΠ². ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ трансформации k находится Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 0 Π΄ΠΎ 1. Π§Π΅ΠΌ Π±Π»ΠΈΠΆΠ΅ ΠΊ Π½ΡƒΠ»ΡŽ находится Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ k, Ρ‚Π΅ΠΌ мСньшСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний. ΠšΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΡ сСрдСчника Π½Π΅ влияСт Π½Π° Ρ€Π°Π±ΠΎΡ‚Ρƒ трансформатора.

НапослСдок Π·Π°ΠΌΠ΅Ρ‚ΠΈΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π»Π΅Π³ΠΊΠΎ ΠΏΡ€Π΅Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π² ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Для этого достаточно ΠΈΠ·ΠΌΠ΅Π½ΠΈΡ‚ΡŒ способ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°: ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ мСстами ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ.РазумССтся, нСльзя Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΡƒ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Π½Π½ΡƒΡŽ Π½Π° 12 Π’ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΊ сСти Π½Π° 220 Π’.Β

НазначСниС

ОсновноС ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора – ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½ΠΈΠ΅ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния для питания элСктричСского ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. ΠžΡ‡Π΅Π½ΡŒ часто эти устройства ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π³Π»Π°Π²Π½Ρ‹ΠΌ элСмСнтом схСм Π±Π»ΠΎΠΊΠΎΠ² питания Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… элСктричСских ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Π’Π°ΠΊ ΠΊΠ°ΠΊ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ элСктроники потрСбляСт постоянный Ρ‚ΠΎΠΊ, Ρ‚ΠΎ послС пониТСния напряТСния Π΄ΠΎ ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌΠΎΠ³ΠΎ уровня, ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½ΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ синусоиду Π΅Ρ‰Π΅ ΠΈ Π²Ρ‹ΠΏΡ€ΡΠΌΠ»ΡΡŽΡ‚.

Π‘ Ρ†Π΅Π»ΡŒΡŽ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ качСства элСктричСского питания ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΡΡ‚Π°Π±ΠΈΠ»ΠΈΠ·ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΡŽΡ‰ΠΈΠ΅ схСмы, ΠΎΡ‚ΡΠ΅ΠΊΠ°ΡŽΡ‰ΠΈΠ΅ Π½Π΅ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ искаТСния. Π’ рядС случаСв Π² Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½Π½ΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором, Π±Π΅Π· выпрямлСния Ρ‚ΠΎΠΊΠ°.

Для получСния ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ напряТСния ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… трансформаторов. На Π²Ρ‹Ρ…ΠΎΠ΄Π΅ этих устройств измСняСтся Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Π° ΠΊΠΎΠ»Π΅Π±Π°Π½ΠΈΠΉ, Π½ΠΎ ΠΈ Ρ„ΠΎΡ€ΠΌΠ° ΠΊΡ€ΠΈΠ²ΠΎΠΉ.

Разновидности

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ ΠΏΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π½Π° Ρ€Ρ‹Π½ΠΎΠΊ мноТСство Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ. Π‘Ρ€Π΅Π΄ΠΈ Π½ΠΈΡ… Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ конструкции ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… трансформаторов Π±Ρ€ΠΎΠ½Π΅Π²ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° (рис. 2), ΠΌΠΎΠ΄Π΅Π»ΠΈ с сСрдСчниками стСрТнСвого ΠΈΠ»ΠΈ Ρ‚ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° (рис. 3).

Рис. 2. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ Π±Ρ€ΠΎΠ½Π΅Π²ΠΎΠ³ΠΎ типаРис. 3. Π’ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π’ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… конструкциях (рис. 4) ΠΎΠ΄ΠΈΠ½ ΠΈΠ· Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ Ρ„Π°Π·Π΅, Π° Π΄Ρ€ΡƒΠ³ΠΈΠ΅ соСдинСны Π·Π²Π΅Π·Π΄ΠΎΠΉ ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ. Аналогичным ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ΡΡ Π²Ρ‹Π²ΠΎΠ΄Ρ‹ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. Π’Π°ΠΊΠΈΠ΅ ΠΆΠ΅ схСмы ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для соСдинСния ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… силовых трансформаторов.

Рис. 4. Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΌΠ½ΠΎΠ³ΠΎΠΎΠ±ΠΌΠΎΡ‚ΠΎΡ‡Π½Ρ‹Π΅ конструкции, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ Π±ΠΎΠ»Π΅ Π΄Π²ΡƒΡ… Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ, с ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠΆΠ½ΠΎ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ напряТСния Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹. Π­Ρ‚ΠΎ ΡƒΠ΄ΠΎΠ±Π½ΠΎ для питания устройств, Ρ†Π΅ΠΏΠΈ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ…, Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‰ΠΈΡ…ΡΡ ΠΏΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ напряТСний.

ΠžΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ упомянСм конструкции элСктронных ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ, Π½Π°Π±ΠΈΡ€Π°ΡŽΡ‰ΠΈΠ΅ ΠΏΠΎΠΏΡƒΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ сСгодня (см. рис. 5). К классу трансформаторных устройств ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ отнСсти вСсьма условно, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ прСобразования ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… напряТСний ΠΊΠ°Ρ€Π΄ΠΈΠ½Π°Π»ΡŒΠ½ΠΎ отличаСтся ΠΎΡ‚ классичСской трансформации. Π’ этих элСктронных устройствах Ρ‚ΠΎΠΊ сначала выпрямляСтся, проходя Ρ‡Π΅Ρ€Π΅Π· Π΄ΠΈΠΎΠ΄Π½Ρ‹ΠΉ мост, ΠΏΠΎΡ‚ΠΎΠΌ снова прСобразуСтся Π² ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС, Π½ΠΎ ΡƒΠΆΠ΅ с Π΄Ρ€ΡƒΠ³ΠΎΠΉ частотой.

Рис. 5. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠ½Π½Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π—Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ частоты ΠΎΡ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ ограничСнная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΡΠ²Π»ΡΡŽΡ‚ΡΡ нСдостатком трансформаторов элСктронного Ρ‚ΠΈΠΏΠ°. Π“Π»Π°Π²Π½ΠΎΠ΅ ΠΈΡ… достоинство – ΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‡Π½ΠΎΡΡ‚ΡŒ. Они Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, всС ΠΎΡΡ‚Π°Π»ΡŒΠ½ΠΎΠ΅ врСмя находятся Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ оТидания. Π”Π°Π½Π½ΠΎΠ΅ свойство ΠΏΠΎΠ»Π΅Π·Π½ΠΎ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, для питания систСм свСтодиодного освСщСния.

Разновидности ΠΏΠΎ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ°ΠΌ примСнСния:

  • Π’Π‘Π—Π˜ – Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ конструкции Π² ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΌ Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠΌ ΠΊΠΎΠΆΡƒΡ…Π΅;
  • OCM – конструкции для систСм сигнализации ΠΈ освСщСния. ΠœΠΎΠ½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π½Π° Π΄ΠΈΠ½-Ρ€Π΅ΠΉΠΊΡƒ;Β Β Β
  • TTΠΏ, TC-180, Π―TП – ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Π½ΡƒΠΆΠ΄. Рассчитаны Π½Π° нСбольшиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ;Β Β
  • OCOB, OCO – ΠΌΠΎΠ΄Π΅Π»ΠΈ, примСняСмыС для Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… сСтях.

ВСхничСскиС характСристики

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‚ΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ Π²Π°ΠΆΠ½Ρ‹ΠΌΠΈ показатСлями:

  • Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния;
  • коэффициСнтом трансформации;
  • ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°;
  • ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ устройства;
  • частотой.

Π’Π°ΠΊΠΈΠ΅ тСхничСскиС характСристики ΠΊΠ°ΠΊ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹, Ρ‚ΠΈΠΏ систСмы охлаТдСния, вСс устройств ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ исходя ΠΈΠ· ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹Ρ… условий примСнСния. ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅ ΠΎ трансформаторС ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π½Π° корпусС ΠΈΠ»ΠΈ Π² паспортС издСлия.

Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ?

ΠšΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠ΅Π² Π²Ρ‹Π±ΠΎΡ€Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ нСсколько, исходя ΠΈΠ· условий эксплуатации ΠΈ назначСния ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π“Π»Π°Π²Π½Ρ‹Π΅ ΠΆΠ΅ ΠΊΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠΈ – это ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°. ИмСнно ΠΎΡ‚ этих ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² зависит ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΈ ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ… элСктротСхничСских устройств.

Если ΠΌΡ‹ Π²Ρ‹Π±ΠΈΡ€Π°Π΅ΠΌ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор для Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ – пСрвичная ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ рассчитана Π½Π° сСтСвоС напряТСниС Π΄ΠΎΠΌΠ°. Для ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… конструкций это, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, 220 Π’. Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΊ сСти, напряТСниСм 380 Π’.

Π’ΠΈΠΏ сСрдСчника, Π΅Π³ΠΎ конфигурация Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ особого значСния. Π’Ρ‹Π±ΠΎΡ€ ΠΏΠΎ этому ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρƒ осущСствляйтС исходя ΠΈΠ· Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΠΏΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρƒ ΠΈΠ»ΠΈ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚Π΅Π½ΠΈΠΉ ΠΊ Ρ„ΠΎΡ€ΠΌΠ΅ устройства.

Π’Π°ΠΆΠ½ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. ОсобСнноС Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΠΎΠ±Ρ€Π°Ρ‰Π°ΠΉΡ‚Π΅ Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π»Π° возмоТностСй трансформатора. Π˜Π½Π°Ρ‡Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π°Ρ‚ΡŒΡΡ, Π° Ссли мощности Π½Π΅ Ρ…Π²Π°Ρ‚ΠΈΡ‚, Ρ‚ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹ΠΉ элСктроприбор Π²ΠΎΠΎΠ±Ρ‰Π΅ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ.

ΠŸΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ запас мощности Ρ‚Π°ΠΊΠΆΠ΅ Π½Π΅ ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ·-Π·Π° пСрСрасхода элСктроэнСргии. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅, ΠΈΠ·Π΄Π΅Π»ΠΈΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ большиС Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹, соотвСтствСнно больший вСс, Π° Π·Π½Π°Ρ‡ΠΈΡ‚ ΠΈ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ Π΅Π³ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹ΡˆΠ΅. Однако, Ссли Π²Ρ‹ ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅Ρ‚Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΊ ΠΎΠ΄Π½ΠΎΠΌΡƒ трансформатору нСсколько устройств, Ρ‚ΠΎΠ³Π΄Π° запас мощности ΠΎΠΏΡ€Π°Π²Π΄Π°Π½.

Если Π²Ρ‹ ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅Ρ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ трансформатор Π² качСствС пСрСносного источника Ρ‚ΠΎΠΊΠ° – ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° ΠΌΠΎΠ΄Π΅Π»ΠΈ с Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΌ ΠΊΠΎΠΆΡƒΡ…ΠΎΠΌ (рис. 7). Π‘Ρ€Π΅Π΄ΠΈ этих ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ издСлия с Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΌ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ напряТСниСм.

ΠŸΠ΅Ρ€Π΅Π½ΠΎΡΠ½Ρ‹Π΅ трансформаторы

Для оборудования свСтодиодного освСщСния ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚ΠΈΡ‚Π΅ экономичный элСктронный трансформатор. Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ издСлия, Π²Ρ‹Π΄Π°ΡŽΡ‰ΠΈΠ΅ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ постоянный Ρ‚ΠΎΠΊ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΉ для питания свСтодиодов.

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Π²Ρ‹Π±ΠΎΡ€ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… устройств обСспСчит Π²Π°ΠΌ Π±Π΅ΡΠΏΠ΅Ρ€Π΅Π±ΠΎΠΉΠ½ΡƒΡŽ ΠΈ Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΡƒΡŽ ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚Π°Ρ†ΠΈΡŽ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ.

Бписок использованной Π»ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹

  • ΠšΠΈΡΠ»ΠΈΡ†Ρ‹Π½ А. Π›. «Врансформаторы» 2001
  • Π‘Ρ€Π°Π½Π΄ΠΈΠ½Π° Π•.П. «ЭлСктричСскиС ΠΌΠ°ΡˆΠΈΠ½Ρ‹Β» 2004
  • ΠšΠ°Ρ†ΠΌΠ°Π½ М. М. «ЭлСктричСскиС ΠΌΠ°ΡˆΠΈΠ½Ρ‹ ΠΈ трансформаторы.Β» Β 1971

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Π§Ρ‚ΠΎ это ΠΈ Π·Π°Ρ‡Π΅ΠΌ ΠΎΠ½ Π½ΡƒΠΆΠ΅Π½?

Врансформаторы β€” это статичСскиС элСктричСскиС устройства Π±Π΅Π· двиТущихся частСй, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰ΠΈΠ΅ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ значСния напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π² Π΄Ρ€ΡƒΠ³ΠΎΠ΅. Частота элСктричСского Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈ этом остаСтся постоянной.

Врансформаторы ΠΊΠ»Π°ΡΡΠΈΡ„ΠΈΡ†ΠΈΡ€ΡƒΡŽΡ‚ΡΡ ΠΏΠΎ функциям: ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΈΠ»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅. ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‚ входящСС напряТСниС, Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ выходящСго напряТСниС. ВходящСС напряТСниС называСтся ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹ΠΌ напряТСниСм, Π° выходящСС- Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹ΠΌ. Π’Π°ΠΊΠΆΠ΅ трансформатор ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠΉ развязки.

Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π½Π° элСктростанциях, ΠΏΠΎΠ²Ρ‹ΡˆΠ°Ρ напряТСниС, ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰Π΅Π΅ ΠΎΡ‚ элСктростанции Π² Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ сСти Π½Π° большиС расстояния. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы, с Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны, ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ напряТСниС Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… сСтСй, ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌΡ‹Ρ… Π½Π° ΡƒΡ€ΠΎΠ²Π½Π΅ мСстного распрСдСлСния. ΠŸΠΎΡ‚ΠΎΠΊ Π½Π° большиС расстояния сначала пониТаСтся Π΄ΠΎ уровня, ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌΠΎΠ³ΠΎ для мСстного распрСдСлСния, Π° Π·Π°Ρ‚Π΅ΠΌ снова пониТаСтся Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŒΡΠΊΠΎΠΌ ΡƒΠ·Π»Π΅ (ΠΆΠΈΠ»Ρ‹Ρ… Π΄ΠΎΠΌΠ°Ρ… ΠΈ офисах).

ΠΠ΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ трансформаторов

ΠŸΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ элСктричСской энСргии, ΠΊΠ°ΠΊ Π½Π° большиС, Ρ‚Π°ΠΊ ΠΈ Π½Π° ΠΌΠ°Π»Ρ‹Π΅ расстояния Π² систСмС энСргоснабТСния Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ собствСнныС ΠΏΠΎΡ‚Π΅Ρ€ΠΈ. Π§Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ Ρ‚ΠΎΠΊ Π² Π»ΠΈΠ½ΠΈΠΈ, Ρ‚Π΅ΠΌ большС ΠΏΠΎΡ‚Π΅Ρ€ΠΈ (ΠΏΡ€ΠΈ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠΌ напряТСнии, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ пСрСдаСтся ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Π°). По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ элСктроэнСргии Π½Π° большиС расстояния Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρƒ элСктричСства Π±Ρ‹Π»ΠΎ максимально высокоС напряТСниС ΠΈ максимально ΠΌΠ°Π»Ρ‹ΠΉ Ρ‚ΠΎΠΊ. Однако высокоС напряТСниС нСбСзопасно для ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈ Π½Π΅ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° элСктроприборов. Π‘Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ элСктроприборы ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ рассчитаны Π½Π° 220 Π’ (110 Π’ Π² БША).

Врансформаторы ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ ΠΌΠ΅ΠΆΠ΄Ρƒ высоким напряТСниСм, ΠΌΠ°Π»Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΌ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π½Π° большиС расстояния, ΠΈ Π½ΠΈΠ·ΠΊΠΈΠΌ напряТСниСм, большим Ρ‚ΠΎΠΊΠΎΠΌ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΌ для использования потрСбитСлями.

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Π»ΠΈΠ½ΠΈΠΈ элСктропСрСдачи ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΈΠ· ΠΌΠ΅Π΄ΠΈ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΠΈΠ½ΠΈΠΌΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ, связанныС с ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ΠΉ. МСдь ΠΈΠΌΠ΅Π΅Ρ‚ самоС Π½ΠΈΠ·ΠΊΠΎΠ΅ элСктричСскоС сопротивлСниС ΠΈΠ· всСх проводящих ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ².

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

ЭлСктростанции Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ с напряТСниСм 20 ΠΊΠ’, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π·Π°Ρ‚Π΅ΠΌ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ Π΄ΠΎ 330 ΠΊΠ’ (Π° ΠΈΠ½ΠΎΠ³Π΄Π° ΠΈ Π²Ρ‹ΡˆΠ΅) для распрСдСлСния Π½Π° большиС расстояния. ΠŸΡ€ΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½ΠΈΠΈ Π½Π° мСстной Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ станции напряТСниС сниТаСтся Π΄ΠΎ 6, 10 ΠΊΠ’ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора. ПослС Ρ‡Π΅Π³ΠΎ, для распрСдСлСния ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌ потрСбитСлям, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ сниТаСт напряТСниС Π΄ΠΎ стандартных 380 Π’ (220 Π’), ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π½Ρ‹Ρ… для использования потрСбитСлями.

Π‘Ρ‹Ρ‚ΠΎΠ²ΠΎΠ΅ напряТСниС Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ Ρ€Π°ΠΉΠΎΠ½ΠΎΠ² составляСт 220 Π’. Однако Π½Π΅ Π²ΠΎ всСм ΠΌΠΈΡ€Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ напряТСниС 220 Π’ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ°Ρ…. НапримСр, Π² БША напряТСниС Π² Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ сСти составляСт ΠΎΡ‚ 110 Π’. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ устройства 220 Π’ ΠΊ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅ 110 Π’ ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΡŽ устройства. К ΡΡ‡Π°ΡΡ‚ΡŒΡŽ, Π΅ΡΡ‚ΡŒ Π½Π΅Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ трансформаторы-Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Ρ‹ (рисунок Π½ΠΈΠΆΠ΅), ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Ρ€Π΅ΡˆΠ°ΡŽΡ‚ эту ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ.

Π Π°Π±ΠΎΡ‚Π° трансформатора

Врансформаторы Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ. Π˜Π·ΠΌΠ΅Π½ΡΡŽΡ‰Π΅Π΅ΡΡ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ Π² ΠΎΠ΄Π½ΠΎΠΌ Π²ΠΈΡ‚ΠΊΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΡƒΠ΅Ρ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠΆΡƒΡ‰ΡƒΡŽ силу (Π­Π”Π‘) Π² сосСднСм Π²ΠΈΡ‚ΠΊΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎ связанном с ΠΏΠ΅Ρ€Π²Ρ‹ΠΌ. ΠŸΡ€ΠΎΡ‰Π΅ говоря, трансформатор состоит ΠΈΠ· Π΄Π²ΡƒΡ… ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΈΠ· ΠΌΠ΅Π΄Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΈ с высокой Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ. Π­Ρ‚ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ элСктричСски Ρ€Π°Π·Π΄Π΅Π»Π΅Π½Ρ‹, Π² Ρ‚ΠΎ ΠΆΠ΅ врСмя ΠΎΠ½ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠ±Ρ‰ΡƒΡŽ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΡƒΡŽ Ρ†Π΅ΠΏΡŒ (рисунок Π½ΠΈΠΆΠ΅).

Π’ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ мСньшСС количСство Π²ΠΈΡ‚ΠΊΠΎΠ², Ρ‡Π΅ΠΌ пСрвичная, Ρ‡Ρ‚ΠΎ позволяСт ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ устройства.

ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°, которая прСдставляСт собой ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ Π½Π°Π±ΠΎΡ€ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ источнику ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния. Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, распрСдСляя ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ ΠΎΡ‚ трансформатора.

ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΌ напряТСнии, создаСт ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ. Он ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΡƒΠ΅Ρ‚ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅, создавая Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС. Π—Π΄Π΅ΡΡŒ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π½ΠΎΠ΅ количСство ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ эффСктивно сниТаСт Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚ΠΈΡ€ΡƒΡŽΡ‰Π΅Π΅ напряТСниС, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, «пониТая» напряТСниС Π΄ΠΎ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ значСния ΠΏΡ€ΠΈ сохранСнии постоянной частоты.

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΠΈ напряТСния Ρ‚ΠΎΠΊ увСличиваСтся для ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΊΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΉ частоты ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ. По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторах ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ большСго сСчСния, Ρ‡Π΅ΠΌ пСрвичная. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ‚ΠΎΠΊ Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Π½ΠΈΠ·ΠΊΠΈΠΉ, для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π½Π΅ трСбуСтся ΠΏΡ€ΠΎΠ²ΠΎΠ΄ большого сСчСния. И Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚, ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΉ Ρ‡Π΅Ρ€Π΅Π· Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ увСличСния сСчСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°. Если ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅ слишком Ρ‚ΠΎΠ½ΠΊΠΈΠΉ, ΠΎΠ½ плавится ΠΈΠ·-Π·Π° ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π°, вызывая Π²Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя трансформатора.

ИзмСнСниС направлСния ΠΏΠΎΡ‚ΠΎΠΊΠ°

Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ использованиС ΠΊΠ°ΠΊ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΡ…, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ. ΠŸΡ€ΠΈ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ элСктричСского ΠΏΠΎΡ‚ΠΎΠΊΠ° мСняСтся Π½Π° ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½ΠΎΠ΅. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΈ Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚.

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΡΡ‚Π²Π΅Π½Π½Ρ‹Π΅ сообраТСния

Врансформаторы β€” Π΄ΠΎΡ€ΠΎΠ³ΠΎΠΉ, Π½ΠΎ Π²Π°ΠΆΠ½Ρ‹ΠΉ элСмСнт систСмы элСктроснабТСния. На ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΠ΅ трансформаторов Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ большиС ΠΊΠ°ΠΏΠΈΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ Π·Π°Ρ‚Ρ€Π°Ρ‚Ρ‹, ΠΈ оТидаСтся, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ всСго ΠΏΡ€ΠΎΠ³Π½ΠΎΠ·ΠΈΡ€ΡƒΠ΅ΠΌΠΎΠ³ΠΎ срока слуТбы. Π’ Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ, ΠΎΠ΄Π½Π°ΠΊΠΎ, трансформаторы ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ выходят ΠΈΠ· строя ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Π½Π° ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½Π΅ ΠΎΠΆΠΈΠ΄Π°Π΅ΠΌΠΎΠ³ΠΎ срока слуТбы. ΠΠ΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΎΡ‚Ρ€Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, устройства РПН ΠΈ Π²Π²ΠΎΠ΄Ρ‹ часто ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΠ΅Ρ€Π²ΠΎΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ.

Однако Π²ΠΈΠ½ΠΎΠ²Π°Ρ‚Ρ‹ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π΅Π°Π΄Π΅ΠΊΠ²Π°Ρ‚Π½Ρ‹Π΅ ΠΏΠ»Π°Π½Ρ‹ обслуТивания. Врансформаторы часто Π½Π΅ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅ΠΌΡ‹ΠΌ условиям использования, Ρ‡Ρ‚ΠΎ создаСт Π½Π΅Π½ΡƒΠΆΠ½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π½Π° устройство. НСсмотря Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ трансформаторы ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ статичны ΠΈ Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‚ двиТущихся частСй, сила Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‡Π΅Ρ€Π΅Π· ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ износ самих ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. Π’ΠΎ ΠΆΠ΅ самоС ΠΈ с ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΠΌΠΈ ΠΎΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΠΉ ΠΈ Π²Ρ‚ΡƒΠ»ΠΊΠ°ΠΌΠΈ. Π‘ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ этих ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² Π½Π°Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π»Π΅Π³ΠΊΠΎΠΌΡƒ ΠΈΠ»ΠΈ критичСскому ΠΎΡ‚ΠΊΠ°Π·Ρƒ.

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Π²Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя, трансформаторы слСдуСт Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ. ПослС установки слСдуСт Ρ‚Π°ΠΊΠΆΠ΅ остороТно ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ Π²Π²ΠΎΠ΄ Π² ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚Π°Ρ†ΠΈΡŽ. Условия эксплуатации Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ, Π° ΠΏΠ»Π°Π½Ρ‹ тСхничСского обслуТивания Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒΡΡ рСгулярно ΠΈ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ. ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ этих ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ трансформаторы, вСроятно, Π±ΡƒΠ΄ΡƒΡ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ всСго ΠΏΡ€ΠΎΠ³Π½ΠΎΠ·ΠΈΡ€ΡƒΠ΅ΠΌΠΎΠ³ΠΎ срока слуТбы.

Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Π±ΡƒΠ΄ΡŒΡ‚Π΅ Π±Π»Π°Π³ΠΎΡ€Π°Π·ΡƒΠΌΠ½Ρ‹ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΌΠ°Ρ€ΠΊΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° сСрдСчника трансформатора. Π₯отя ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ Π±ΠΎΠ»Π΅Π΅ высокого качСства, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π΄ΠΎΡ€ΠΎΠΆΠ΅, ΠΎΠ½ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ срок слуТбы. ΠŸΠΎΠ΄Π±Π΅Ρ€ΠΈΡ‚Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» Π² соотвСтствии с Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ условиями эксплуатации ΠΈ ΠΆΠ΅Π»Π°Π΅ΠΌΡ‹ΠΌ сроком слуТбы трансформатора.

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ

Π’Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄Π±ΠΈΡ€Π°ΠΉΡ‚Π΅ Ρ‚ΠΈΠΏ ΠΌΠ΅Ρ‚Π°Π»Π»Π°, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Ρ‹ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформатора. Π—Π΄Π΅ΡΡŒ Ρ†Π΅Π»ΡŒ состоит Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΠΈΠ½ΠΈΠΌΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ сопротивлСниС Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°Ρ…, ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ увСличивая ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ. Π’ этом случаС Π»ΡƒΡ‡ΡˆΠ΅ всСго ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ мСдь, хотя ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ½Π° Π΄ΠΎΡ€ΠΎΠΆΠ΅ алюминия, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ являСтся Π°Π»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²ΠΎΠΉ.

Π’ долгосрочной пСрспСктивС мСдь, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, являСтся Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ экономичным Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΠ½Π° обСспСчиваСт мСньшСС сопротивлСниС элСктричСскому Ρ‚ΠΎΠΊΡƒ, Ρ‡Π΅ΠΌ Π°Π»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹. Π­Ρ‚ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π½ΠΎΠ΅ сопротивлСниС ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ мСньшим потСрям элСктроэнСргии, увСличивая Π΄ΠΎΠ»Π³ΠΎΡΡ€ΠΎΡ‡Π½ΡƒΡŽ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ оборудования. Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ прСимущСством являСтся сниТСниС тСпловыдСлСния Π² систСмС, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ элСктричСскоС сопротивлСниС ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΡŽ Ρ‚Π΅ΠΏΠ»Π° ΠΏΡ€ΠΈ использовании Π°Π»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ².

Π’Π°ΠΆΠ½ΠΎ ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ физичСскоС располоТСниС ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. Π’Π°ΠΊΠΎΠ΅ располоТСниС Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠΆΠΈΠ΄Π°Π΅ΠΌΡ‹ΠΌ условиям эксплуатации.

Π˜Π·ΠΎΠ»ΡΡ†ΠΈΡ

Π˜Π·ΠΎΠ»ΡΡ†ΠΈΡ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ€Π΅ΡˆΠ°ΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ функционирования трансформатора, Π° Ρ‚Π°ΠΊΠΆΠ΅ для бСзопасности пСрсонала Π½Π° ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π΅. БовмСститС это с ΠΎΠΆΠΈΠ΄Π°Π΅ΠΌΡ‹ΠΌΠΈ условиями эксплуатации, обСспСчив ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π²Ρ‹Π±ΠΎΡ€ изоляционного ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° ΠΈ ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΈ.

Π’Ρ‹Π²ΠΎΠ΄

Врансформаторы Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ для эффСктивного функционирования энСргосистСмы. Π­Ρ‚ΠΈ устройства ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ напряТСния ΠΊ Ρ‚ΠΎΠΊΡƒ ΠΊΠ°ΠΊ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π½Π° большиС расстояния, Ρ‚Π°ΠΊ ΠΈ для мСстного распрСдСлСния. Из-Π·Π° ΠΈΡ… стоимости трансформатор слСдуСт Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ. ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ эксплуатация ΠΈ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ тСхничСскоС обслуТиваниС ΠΏΡ€ΠΎΠ΄Π»Π΅Π²Π°ΡŽΡ‚ срок слуТбы трансформатора.

Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹, сфСра примСнСния

Π’ Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½Π½ΠΎΠΉ элСктричСской Ρ†Π΅ΠΏΠΈ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π°Π»ΠΈ Π½ΡƒΠΆΠ½Ρ‹ΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡ ΠΈ ΠΌΠΎΠ³Π»ΠΈ бСзопасно ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π±Ρ‹Ρ‚ΠΎΠ²ΡƒΡŽ Ρ‚Π΅Ρ…Π½ΠΈΠΊΡƒ, Π·Π°ΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹, заводскоС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ Π½Π° Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ срок. Π‘ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΒ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Π½Π½Ρ‹ΠΌΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ просто Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚ΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ магистрали Π±Π΅Π· сбоСв ΠΈ энСргСтичСских ΠΏΠΎΡ‚Π΅Ρ€ΡŒ.

Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅, Π½Π°Ρ†Π΅Π»Π΅Π½Π½ΠΎΠ΅ Π½Π° ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠ΅ напряТСния Π² сСти Π΄ΠΎ Π·Π°Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², называСтся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. ΠŸΡ€ΠΈ этом устройство Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° ΠΎΡ‡Π΅Π½ΡŒ простоС, достаточно для Π΅Π³ΠΎ бСспСрСбойного функционирования ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ сСрдСчник с двумя ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ ΠΈΠ»ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ. ΠŸΡ€ΠΈ этом ΠΎΠ΄Π½Π° ΠΈΠ· ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΏΠΎ схСмС ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ сСти ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°. И Π΄Π°Π½Π½ΠΎΠ΅ Β«Π³Π½Π΅Π·Π΄ΠΎΒ» считаСтся Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ источником питания энСргСтичСского оборудования, Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠ°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π·Π° свой Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π» ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚ Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ – «пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Β». Π’ устройствС, ΠΊΠ°ΠΊ Π²Ρ‹ ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅, имССтся ΠΈ вторая ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°, которая ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ нСпосрСдствСнно ΠΊ элСктроприбору, получая ΠΏΡ€ΠΈ этом Π½Π°Π·Π²Π°Π½ΠΈΠ΅ – вторичная.

Π’Π°ΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ!Β Π’ устройствС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора прСдусматриваСтся Π΄Π²Π΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ Π² напряТСнии. ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Π΅Ρ‚ΡΡ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΉ напряТСния числом Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Π½ΡƒΡ‚Ρ€ΠΈ систСмы.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ трансформатора ΠΎΡ‡Π΅Π½ΡŒ просты, спокойно ΠΎΠ±ΡŠΡΡΠ½ΡΡŽΡ‚ΡΡ стандартными Π·Π°ΠΊΠΎΠ½Π°ΠΌΠΈ Ρ„ΠΈΠ·ΠΈΠΊΠΈ, Ρ‚Ρ€Π°ΠΊΡ‚ΡƒΡŽΡ‰ΠΈΠΌΠΈ особСнности появлСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля, ΠΈ Π·Π²ΡƒΡ‡Π°Ρ‚ ΠΎΠ½ΠΈ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

  • НаличиС Π² систСмС ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°. Напомним, Ρ‡Ρ‚ΠΎ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° формируСтся Π²ΠΎΠΊΡ€ΡƒΠ³ стСрТня, ΠΊΠ°ΠΊ слСдствиС функционирования ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΏΠΎ схСмС подаСтся Ρ‚ΠΎΠΊ. Π”Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ° Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½Π½ΠΎΠ΅, Π° Π½Π΅ Ρ…Π°ΠΎΡ‚ΠΈΡ‡Π½ΠΎΠ΅.
  • ПолС ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ создаСт Ρ‚ΠΎΠΊ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅. ΠŸΡ€ΠΈ этом получаСмая Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Ρ†Π΅Π»ΠΈΠΊΠΎΠΌ ΠΈ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π·Π°Π²ΠΈΡΠ΅Ρ‚ΡŒ ΠΎΡ‚ количСства Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΈ Π² ΠΏΠ΅Ρ€Π²ΠΎΠΉ, ΠΈ Π²Ρ‚ΠΎΡ€ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ€Π°Π±ΠΎΡ‚Π° элСктричСских Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ², Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΡ… Π½Π° ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ ΠΈΠ»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ°, зависит ΠΎΡ‚ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΈ приводящСго Π² дСйствиС трансформатор.

  • трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ для питания Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… инструмСнтов;
  • ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π² основной магистрали, Ссли Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Ρ‚ΡŒ Ρ†Π΅Ρ…Π° ΠΈΠ»ΠΈ прСдприятия с Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΎΠΉ;
  • элСктрооборудованиС с ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚, Ссли Π·Π°Π½ΠΎΠ²ΠΎ оборудуСтся Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Π°Ρ ΡΠ΅Ρ‚ΡŒ освСщСния;
  • ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 12 Π²ΠΎΠ»ΡŒΡ‚ Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ для питания элСктроники.

АссортимСнт трансформаторов ΠΎΠ³Ρ€ΠΎΠΌΠ΅Π½, ΠΈ Π²Ρ‹Π±ΠΎΡ€ Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π² пользованиС всСцСло зависит ΠΎΡ‚ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΆΠ° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. И Π½Π΅ ΠΎΠ±ΠΎΠΉΡ‚ΠΈΡΡŒ Π±Π΅Π· ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΉ подстанции Π½ΠΈ Π² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ сфСрС, Π½ΠΈ Π² Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‚Π°ΠΌ, Π³Π΄Π΅ ΠΈΠ΄Π΅Ρ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ инструмСнтов ΠΎΡ‚ простых элСктричСских ΡˆΡƒΡ€ΡƒΠΏΠΎΠ²Π΅Ρ€Ρ‚ΠΎΠ² Π΄ΠΎ массивных ΠΊΡ€Π°Π½ΠΎΠ²Ρ‹Ρ… Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ.

Π£ΠΆΠ΅ нСсколько Π»Π΅Ρ‚ ΠΊΠ°ΠΊ Π² ΠΏΡ€ΠΎΠ΄Π°ΠΆΡƒ поступили элСктронныС трансформаторы ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. Π’Π½ΡƒΡ‚Ρ€ΠΈ соврСмСнных Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ² Π½Π΅Ρ‚ Ρ‚Π΅Ρ… ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΈ сСрдСчников, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΡƒΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ микросхСмы, ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ кондСнсаторы, всС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ рСзисторы, Π° Ρ‚Π°ΠΊΠΆΠ΅ всСвозмоТныС ΠΈ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹Π΅ ΠΏΠΎ Ρ€Π΅Π³Π»Π°ΠΌΠ΅Π½Ρ‚Ρƒ элСктронныС элСмСнты. И сразу Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ вопрос: Ρ‡Π΅ΠΌ ΠΎΠ½ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΠΌ ΠΈ ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ².

Π’ Ρ‡Π΅ΠΌ ΠΆΠ΅ Π΅Π³ΠΎ прСимущСство ΠΏΠ΅Ρ€Π΅Π΄ классичСским Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ? – ΠŸΠΎΡΡ‚Π°Ρ€Π°Π΅ΠΌΡΡ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ.

Π’ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, ящик с ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором ятп ΡƒΠΆΠ΅ Π½Π΅ Ρ‚Π°ΠΊΠΎΠΉ Π³Ρ€ΠΎΠΌΠΎΠ·Π΄ΠΊΠΈΠΉ, Π½Π΅ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ ΠΌΠ½ΠΎΠ³ΠΎ мСста. Π•Π³ΠΎ Π² большСй стСпСни Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‚, ΠΊΠ°ΠΊ мобильноС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅, Π½Π΅ Π³Ρ€ΠΎΠΌΠΎΠ·Π΄ΠΊΠΎΠ΅, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ своСй нСбольшой массой Π½Π΅ доставляСт ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ ΠΈ дальнСйшСй эксплуатации. Π‘ΠΎΠ³Π»Π°ΡΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΏΠΎΠΆΠ΅Π»Π°ΡŽΡ‚ приобрСсти ΠΏΡ€ΠΈΠ±ΠΎΡ€ нСбольшой массы ΠΈ ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌΡ‹Ρ… для транспортировки ΠΈ установки Π½Π° мСсто использования Π³Π°Π±Π°Ρ€ΠΈΡ‚ΠΎΠ².

Π’ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ…, Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ трансформатора ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ 110 Π½Π΅ ΠΏΡ€Π΅ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ ΠšΠŸΠ” оборудования. Наладчики Ρ‚Π°ΠΊΠΎΠ³ΠΎ элСктричСского Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π²ΠΎΠΎΠ±Ρ‰Π΅ хвалят Π΅Π³ΠΎ Π·Π° высокий коэффициСнт ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ³ΠΎ дСйствия.

Π’ Π²ΠΈΠ΄Ρƒ массы прСимущСств элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ° ΠΈΡ… Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ Π½Π° ΠΌΠ½ΠΎΠ³ΠΈΡ… прСдприятиях, офисных комплСксах, Ρ‚ΠΎΡ€Π³ΠΎΠ²Ρ‹Ρ… ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠ°Ρ…, Π΄Π° Π΅Ρ‰Π΅ ΠΈ ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΈ Π½Π΅ ΠΏΡ€ΠΎΠ΄ΡƒΡ†ΠΈΡ€ΡƒΡŽΡ‚ Π½Π°Π΄ΠΎΠ΅Π΄Π»ΠΈΠ²Ρ‹ΠΉ ΡˆΡƒΠΌ, Ρ€Π°Π·Π΄Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΈ ΡƒΠ³Π½Π΅Ρ‚Π°ΡŽΡ‰ΠΈΠΉ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… ΠΈ посСтитСлСй. Π Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ трансформаторы практичСски Π±Π΅ΡΡˆΡƒΠΌΠ½ΠΎ, Π½Π΅ издавая Ρ€Π°Π½Π΅Π΅ ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹ΠΉ Π³ΡƒΠ».

НС стоит Π·Π°Π±Ρ‹Π²Π°Ρ‚ΡŒ Π΅Ρ‰Π΅ ΠΎΠ± ΠΎΠ΄Π½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ качСствС элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. И ΠΎΠ½ΠΎ проявляСтся Π² Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠΉ работоспособности Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π±Π΅Π· сбоСв ΠΈ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π² процСссС Π½Π°Π»Π°Π΄ΠΎΠΊ, профилактичСских осмотров ΠΈ нСпосрСдствСнной эксплуатации. И самоС Π³Π»Π°Π²Π½ΠΎΠ΅, Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ Ρ‚Π°ΠΊΠΎΠΉ интСнсивной Ρ€Π°Π±ΠΎΡ‚Ρ‹, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ Π½Π΅ нагрСваСтся, Π΅Π³ΠΎ повСрхности ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ бСзопасными ΠΈ ΠΊΠΎΠΌΡ„ΠΎΡ€Ρ‚Π½Ρ‹ΠΌΠΈ для ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰ΠΈΡ….

Для пассивных ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ Π΅Ρ‰Π΅ ΠΎΠ΄Π½ΠΎ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ качСство покаТСтся малоэффСктивным, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ±Ρ‹Π²Π°Ρ‚Π΅Π»ΠΈ Π² основном ΠΏΡ€ΠΈΠ²Ρ‹ΠΊΠ»ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ энСргосистСмой, Π΄Π°ΠΆΠ΅ Π½Π΅ Π·Π°Π΄ΡƒΠΌΡ‹Π²Π°ΡΡΡŒ, Π° ΠΊΠ°ΠΊ ΠΆΠ΅ ΠΎΠ½Π° Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΡƒΠ΅Ρ‚, Π·Π° счСт Ρ‡Π΅Π³ΠΎ Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ свой ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π». Но Π²ΠΎΡ‚ спСциалисты ΠΈ элСктрики-Π½Π°Π»Π°Π΄Ρ‡ΠΈΠΊΠΈ хвалят ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы 36Π² Π·Π° Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΡƒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ€Π°ΡΡˆΠΈΡ€ΡΡ Π³Ρ€Π°Π½ΠΈΡ†Ρ‹ сфСры примСнСния Π΄Π°Π½Π½ΠΎΠ³ΠΎ эффСктивного соврСмСнного ΠΎΠ±Ρ€Π°Π·Ρ†Π° Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ.

Π’ΠΎ Π³Π»Π°Π²Ρƒ ΡƒΠ³Π»Π° ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎΠ΅ прСимущСство элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. Π­Ρ‚ΠΎ – Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ. А ΠΊΠ°ΠΊ ΠΆΠ΅ Π±Π΅Π· Π½Π΅Π΅! Π’Π΅Π΄ΡŒ вводится Π² ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚Π°Ρ†ΠΈΡŽ слоТная элСктричСская ΠΌΠ°Π³ΠΈΡΡ‚Ρ€Π°Π»ΡŒ, рассчитанная Π½Π° большоС количСство ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ, Π½Π° ΠΏΠΎΠ΄Π°Ρ‡Ρƒ сигнала ΠΊ ΠΎΡ‚Π΄Π°Π»Π΅Π½Π½Ρ‹ΠΌ ΠΎΡ‚ основной подстанции участкам. И Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅Π·ΠΎΠΏΠ°ΡΠΈΡ‚ΡŒ ΠΎΡ‚ сбоСв ΡΠ΅Ρ‚ΡŒ, Π² схСмС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ прСдусматриваСтся встраиваСмая защитная систСма ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ массу прСимущСств элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. Они, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, ΠΊΠΎΠ½ΠΊΡƒΡ€Π΅Π½Ρ‚Π½ΠΎ способны, Π½ΠΎ всС Ρ€Π°Π²Π½ΠΎ Π½Π΅ ΡΡ‡ΠΈΡ‚Π°ΡŽΡ‚ΡΡ СдинствСнно Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ, ΠΈΠ·Π±ΠΈΡ€Π°Π΅ΠΌΡ‹ΠΌ для создания соврСмСнных энСргСтичСских сСтСй.

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΠΌ ΡΠΈΡ‚ΡƒΠ°Ρ†ΠΈΡŽ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ΡΡ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π½Ρ‹Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π½Π° ΠΎΡ‚Π΄Π°Π»Π΅Π½Π½Ρ‹Ρ… участках ΠΎΡ‚ Ρ†ΠΈΠ²ΠΈΠ»ΠΈΠ·Π°Ρ†ΠΈΠΈ ΠΈΠ»ΠΈ ΠΆΠ΅ просто Π½Π΅Ρ‚ возмоТности ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ ΠΊ ΠΎΠ±Ρ‰Π΅ΠΉ магистрали, Ρ‚ΠΎΠ³Π΄Π° стоит Ρ€Π°ΡΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π»ΡŽΠ±ΠΎΠΏΡ‹Ρ‚Π½Ρ‹ΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ оборудования – ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сСрии ЯВП. Π•Π³ΠΎ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π½Π° Ρ‚Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΡ€ΠΈΠΈ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… Ρ†Π΅Ρ…ΠΎΠ², Π½Π° Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΈ Π²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠ°Ρ…, ΠΊΠΎΠ³Π΄Π°, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π°Π΄ΠΎ провСсти Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ освСщСниС для выполнСния Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚ ΠΈΠ»ΠΈ ΠΆΠ΅ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ освСщСниС, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ пСрСносныС ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ. ЯВП Π² корпусном исполнСнии выглядит ΠΊΠ°ΠΊ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ пСрСносной ΠΌΠ°Π»ΠΎΠ³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹ΠΉ ящик с ΡƒΠ΄ΠΎΠ±Π½ΠΎΠΉ Ρ€ΡƒΡ‡ΠΊΠΎΠΉ. Π’Π½ΡƒΡ‚Ρ€ΠΈ ΠΊΠΎΡ€ΠΎΠ±Π° находится ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ трансформатор, Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈ ΡˆΡ‚Π΅ΠΏΡΠ΅Π»ΡŒΠ½ΡƒΡŽ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ.

ΠŸΠ΅Ρ€Π΅Π΄ самым ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ эксплуатации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 380 Ρ€Π°Π·ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ Π½Π° ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½Π°Ρ… ΠΈΠ»ΠΈ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹Ρ… ΠΏΠΎΠ»ΠΊΠ°Ρ…, ΠΎΠΏΠΎΡ€Π°Ρ… ΠΎΠΊΠΎΠ»ΠΎ стСн.

  1. Π”Π°Π½Π½Ρ‹Π΅ ΠΎ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΌ напряТСнии. Для Π±Ρ‹Ρ‚Π° Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΠ·Π±ΠΈΡ€Π°Ρ‚ΡŒ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ с ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΌ – 220 Π’, Π° для Π±ΠΎΠ»Π΅Π΅ ΠΌΠΎΡ‰Π½Ρ‹Ρ… Ρ†Π΅Ρ…ΠΎΠ² допустимо ΠΈ 380 Π’.
  2. Π”Π°Π½Π½Ρ‹Π΅ ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΌ напряТСнии. ВсС зависит ΠΎΡ‚ элСктроприборов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π½Π° участкС. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ спСкут Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ ΠΎΡ‚ 220 Π΄ΠΎ 12 Π’.
  3. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ мощности Ρƒ трансформатора хотя Π±Ρ‹ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π½Π° 20 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ² большС, Ρ‡Π΅ΠΌ ΠΈΠΌΠΏΡƒΠ»ΡŒΡ ΡƒΠΆΠ΅ ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΡ‹ΠΉ потрСбитСлям. Волько ΠΏΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΌ условии Ρ€Π°Π±ΠΎΡ‚Π° систСмы Π±ΡƒΠ΄Π΅Ρ‚ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ Π½Π°Π»Π°ΠΆΠ΅Π½Π°.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для создания ΠΌΠΎΡ‰Π½ΠΎΠΉ магистрали, ΠΊΠΎΠ³Π΄Π° ΠΎΡ‚ ΠΊ основной подстанции ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΈ трансформатор ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ, ΠΈΠΌΠΏΡƒΠ»ΡŒΡΡ‹ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π½Π°Π΄ΠΎ ΡΠ½ΠΈΠΆΠ°Ρ‚ΡŒ ΠΊ допустимым Π½ΠΎΡ€ΠΌΠ°ΠΌ. Π­Ρ‚Ρƒ Ρ€ΠΎΠ»ΡŒ ΠΈ выполняСт трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ. Π’Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ Π°Π³Ρ€Π΅Π³Π°Ρ‚ Π½Π°Π΄ΠΎ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ запросы ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ совпадали с возмоТностями элСктричСского оборудования.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы: устройство ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

  • 1 ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈ ΠΈΡ… ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹
  • 2 Врансформатор Ρ‚ΠΎΠΊΠ° Π’ΠžΠ“-110 ΠΊΠ’
  • 3 ВСхничСскиС характСристики
  • 4 Π’ΠΈΠ΄Ρ‹ трансформаторов
  • 5 ΠžΠ±Π·ΠΎΡ€ Ρ†Π΅Π½

Π•ΡΡ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² элСктричСских ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ Ρ‚ΠΎΠΊΠ°. Π’ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях часто ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы напряТСния.


ΠœΡ‹ прСдставили ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎΠ± этом Π²ΠΈΠ΄Π΅ трансформаторных устройств. ΠŸΡ€ΠΈ нСобходимости Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Ρ„ΠΎΡ‚ΠΎ ΠΈ Π²ΠΈΠ΄Π΅ΠΎ.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈ ΠΈΡ… ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ½ΠΈΠ·ΠΈΡ‚ΡŒ напряТСниС ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ автотрансформаторы, Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ²Ρ‹ΡΠΈΡ‚ΡŒ – ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅. Π­Ρ‚ΠΎ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ бСзопасныС Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ устройства, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½ΡƒΠΆΠ½Ρ‹, Ссли Ρƒ вас Π½Π° производствС ΠΈΠ»ΠΈ Π΄ΠΎΠΌΠ° высокоС напряТСниС Π² основной сСти. А Ρ‚Π°ΠΊΠΆΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΡ…Ρ€Π°Π½ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… элСктроприборов. Если ΠΆΠ΅ Ρƒ вас Π² сСти 385 Π²ΠΎΠ»ΡŒΡ‚, Π° домашняя Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠ° Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π½Π° 220, Ρ‚ΠΎ Π²Π°ΠΌ Π½ΡƒΠΆΠ΅Π½ ΠΎΠ΄Π½ΠΎΡ„Π°Π·ΠΎΠ²Ρ‹ΠΉ ΠΈΠ»ΠΈ Ρ‚Ρ€Ρ‘Ρ…Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Если Π²Π°ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ интСрСсно, Ρ‚ΠΎΠ³Π΄Π° ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΡ€ΠΎΡ‡Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΎ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ трансформатор.

Π’Ρ€Π΅Ρ…Ρ„Π°Π·ΠΎΠ²Ρ‹Π΅ ΠΈ Π΄Π²ΡƒΡ…Ρ„Π°Π·ΠΎΠ²Ρ‹Π΅ устройства Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ Ρ‚Π°ΠΊΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ:

  1. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ. Π­Ρ‚ΠΎ являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ условиСм, Ссли Ρƒ вас ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ опасности ΠΈ пораТСния Ρ‚ΠΎΠΊΠΎΠΌ.
  2. РаспрСдСлСниС Ρ‚ΠΎΠΊΠ° ΠΌΠ΅ΠΆΠ΄Ρƒ потрСбитСлями.
  3. ΠœΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для измСрСния Π°ΠΌΠΏΠ΅Ρ€ Ρ‚ Π²ΠΎΠ»ΡŒΡ‚.

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ для Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π±ΠΈΡ€Π°Ρ‚ΡŒ Π΄Π²ΡƒΡ… Ρ„Π°Π·Π½Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ, Π° для Π΄Π²ΡƒΡ…Ρ„Π°Π·Π½ΠΎΠΉ – ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ.

Врансформатор Ρ‚ΠΎΠΊΠ° Π’ΠžΠ“-110 ΠΊΠ’

Врансформатор 220 24 Π²Π°Ρ‚Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² сСти 445 Π²ΠΎΠ»ΡŒΡ‚ (ΠΈΠ½ΠΎΠ³Π΄Π° 385). Π’ΠΎ Π΅ΡΡ‚ΡŒ коэффициСнт трансформации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Π½Π΅ измСняСтся ΠΎΡ‚ условий использования. Но Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ нСльзя ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ устройство Π² Ρ†Π΅ΠΏΠΈ с высокими ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ показаниями, Π½Π΅ΠΆΠ΅Π»ΠΈ ΡƒΠΊΠ°Π·Π°Π½ΠΎ Π² паспортС.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ силовыС трансформаторы ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ состоят ΠΈΠ· Π΄Π²ΡƒΡ… ΠΈΠ»ΠΈ Π±ΠΎΠ»Π΅Π΅ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΈΠ· ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. Они Π½Π°ΠΌΠΎΡ‚Π°Π½Ρ‹ Π²ΠΎΠΊΡ€ΡƒΠ³ сСрдСчника, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ сдСлан ΠΈΠ· ΠΆΠ΅Π»Π΅Π·Π°. Когда напряТСниС подаСтся Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, Ρ‚ΠΎ происходит Π½Π°ΠΌΠ°Π³Π½ΠΈΡ‡ΠΈΠ²Π°Π½ΠΈΠ΅ ΠΆΠ΅Π»Π΅Π·Π½ΠΎΠ³ΠΎ сСрдСчника. А ΠΎΠ½ Π² свою ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΡƒΠ΅Ρ‚ напряТСниС Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅.

Π­Ρ‚ΠΎΡ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Ρƒ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ всСх трансформаторов. Но расчСты Π½Π΅ всСгда Π±Ρ‹Π²Π°ΡŽΡ‚ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΌΠΈ, поэтому всСгда Ρ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ характСристики, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄Π°Π΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ.

ВСхничСскиС характСристики

Если Π²Ρ‹ ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅Ρ‚Π΅ ΠΊΡƒΠΏΠΈΡ‚ΡŒ этот трансформатор, Ρ‚ΠΎΠ³Π΄Π° Π²Π°ΠΌ слСдуСт ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Π΅Π³ΠΎ тСхничСскиС характСристики:

  1. ОБМ. Они Π½ΡƒΠΆΠ½Ρ‹ для контроля систСм сигнализации освСщСния. ΠœΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Π½Ρ‹Ρ… ящиках. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡Π΅ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΊ Π½ΠΈΠΌ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΠΎΠΏΠ°Π΄Π°Ρ‚ΡŒ ΠΏΡ‹Π»ΡŒ ΠΈ Π²Π»Π°Π³Π°. Π­Ρ‚ΠΈ трансформаторы Π½ΡƒΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½Π° din-Ρ€Π΅ΠΉΠΊΡƒ.
  2. Π’Π‘Π—Π˜. Π­Ρ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·ΠΎΠ²Ρ‹Π΅ трансформаторы. Π’ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ ΠΎΠ½ΠΈ Π² Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠΌ ΠΊΠΎΠΆΡƒΡ…Π΅. Он Π·Π°Ρ‰ΠΈΡ‰Π°Π΅Ρ‚ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΎΡ‚ Π²Π½Π΅ΡˆΠ½ΠΈΡ… агрСссивных Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ².
  3. ОБО ΠΈ ΠžΠ‘ΠžΠ’. Π­Ρ‚ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ сухого класса. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΈΡ… ΠΏΡ€ΠΈ напряТСнии сСти Π΄ΠΎ 380 ΠΊΠ’Ρ‚.
  4. ВВП, ЯВП, Π’Π‘-180-2 Π“ΠžΠ‘Π’ 14254 отличаСтся ΠΎΡ‚ всСго нСбольшого напряТСния, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ образуСтся Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅. Π˜Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… цСлях. Он ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½Ρ‹ΠΉ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ.

Π­Ρ‚ΠΎ характСристики этого трансформатора. Если ΠΈΡ… ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Π΄Π΅Ρ‚Π°Π»ΡŒΠ½ΠΎ, Ρ‚ΠΎΠ³Π΄Π° ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ½ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ устройство Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ качСствСнно. ΠŸΡ€ΠΈ нСобходимости ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΡ€ΠΎΡ‡Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΎ силовой трансформатор.

Π’ΠΈΠ΄Ρ‹ трансформаторов

На Π΄Π°Π½Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ΅ количСство ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов. К основным Π²ΠΈΠ΄Π°ΠΌ ΠΌΠΎΠΆΠ½ΠΎ отнСсти:

  1. Π‘ΡƒΡ…ΠΈΠ΅
  2. ΠœΠ°ΡΠ»ΡΠ½Ρ‹Π΅

Π‘ΡƒΡ…ΠΈΠ΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π² повсСднСвном использовании для распрСдСлСния ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰Π΅ΠΉ энСргии Π½Π° ΠΊΠ»Π΅ΠΌΠΌΡ‹ Π³Π°Π»ΠΎΠ³Π΅Π½ΠΎΠ²Ρ‹Ρ… Π»Π°ΠΌΠΏ. Π˜Ρ… прСимущСством являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΈ Π½Π΅Π²Π΅Π»ΠΈΠΊΠΈ Π² Ρ€Π°Π·ΠΌΠ΅Ρ€Π°Ρ… ΠΈ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ высоким классом Π·Π°Ρ‰ΠΈΡ‚Ρ‹. Π’Π°ΠΊΠΈΠ΅ трансформаторы часто ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π½Π° химичСских Π·Π°Π²ΠΎΠ΄Π°Ρ… ΠΈΠ»ΠΈ Π½Π΅Ρ„Ρ‚Π΅ΠΏΠ΅Ρ€Π΅Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‰ΠΈΡ… производствах. Π‘Ρ…Π΅ΠΌΠ° ΠΈΡ… Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π½Π΅Ρ‡Π΅ΠΌ Π½Π΅ отличаСтся ΠΎΡ‚ стандартной.

Π•Ρ‰Π΅ ΠΈΡ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΈ производствСнных Ρ†Π΅ΠΏΠ΅ΠΉ, для контроля Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π³Π°Π»ΠΎΠ³Π΅Π½Π½Ρ‹Ρ… Π»Π°ΠΌΠΏ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ².

ΠžΠ±Π·ΠΎΡ€ Ρ†Π΅Π½

ΠšΡƒΠΏΠΈΡ‚ΡŒ ящик с ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π½Π° 220, 12, 180 ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² спСциализированном ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅. ΠŸΡ€ΠΈ нСобходимости Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ Π½Π° Π·Π°Π²ΠΎΠ΄ ΠΊ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŽ ΠΈ Π½Π°ΠΉΡ‚ΠΈ этот Ρ‚ΠΎΠ²Π°Ρ€ Ρƒ Π½Π΅Π³ΠΎ. НиТС ΠΌΡ‹ прСдставили ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ, которая прСдставлСна Π½Π° Ρ„ΠΎΡ‚ΠΎ:

Π­Ρ‚ΠΎ основныС Ρ†Π΅Π½Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ прСдставлСны Π½Π° трансформаторы. Если Π²Ρ‹ ΠΆΠ΅Π»Π°Π΅Ρ‚Π΅ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΈΠΌΠΏΠΎΡ€Ρ‚Π½Ρ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ, Ρ‚ΠΎΠ³Π΄Π° ΠΈΡ… ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π²Ρ‹ΡˆΠ΅.

Как Π²ΠΈΠ΄ΠΈΡ‚Π΅, Π½Π° Π²ΠΈΠ΄Π΅ΠΎ прСдставлСна основная информация ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторах. НадССмся, Ρ‡Ρ‚ΠΎ эта информация Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ.

Π§ΠΈΡ‚Π°ΠΉΡ‚Π΅ Ρ‚Π°ΠΊΠΆΠ΅: Π½Π°ΠΌΠΎΡ‚ΠΊΠ° Ρ‚ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ трансформатора.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

— Π Π΅ΠΊΠ»Π°ΠΌΠ° —

Врансформатор β€” это пассивноС устройство, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ напряТСния Π»ΠΈΠ±ΠΎ с высокого Π½Π° Π½ΠΈΠ·ΠΊΠΈΠΉ, Π»ΠΈΠ±ΠΎ с Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ Π½Π° высокий. Врансформатор, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ высокого напряТСния Π² ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния, называСтся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором, Π° Ρ‚ΠΎΡ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС Π² высокоС, называСтся ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором.

Врансформатор Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ, Ρ‚Π°ΠΊΠΆΠ΅ извСстному ΠΊΠ°ΠΊ Π·Π°ΠΊΠΎΠ½ элСктромагнитной ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ ЀарадСя, согласно ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° скорости измСнСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ»Π½ΠΎΠ΅ прСдставлСниС ΠΎ Ρ€Π°Π±ΠΎΡ‚Π΅ трансформатора, Π΄Π°Π²Π°ΠΉΡ‚Π΅ разбСрСмся Π² Π΅Π³ΠΎ основах.

Взаимная индукция

— Π Π΅ΠΊΠ»Π°ΠΌΠ° —

Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ индуцируСтся Π² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅, ΠΊΠΎΠ³Π΄Π° ΠΎΠ½Π° ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ рядом с ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ с Ρ‚ΠΎΠΊΠΎΠΌ, ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ. Π­Ρ‚ΠΎΡ‚ ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»Π΅Π½ скорости измСнСния Ρ‚ΠΎΠΊΠ°.

Π—Π°ΠΊΠΎΠ½ ЀарадСя

Π’ соотвСтствии с Π·Π°ΠΊΠΎΠ½ΠΎΠΌ ЀарадСя любоС ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля Π²Π±Π»ΠΈΠ·ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ ΠΈΠ»ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ возникновСнию элСктродвиТущСй силы (Π­Π”Π‘), которая индуцируСтся Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ ΠΈΠ·-Π·Π° измСнСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ

Врансформатор состоит ΠΈΠ· ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… основных частСй:

Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ

ΠšΠ°Ρ‚ΡƒΡˆΠΊΠΈ, Π½Π°ΠΌΠΎΡ‚Π°Π½Π½Ρ‹Π΅ Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π», вмСстС ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ сСрдСчник трансформатора. Π­Ρ‚ΠΈ сСрдСчники ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Ρ‹ ΠΈΠ· ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° с ΠΎΡ‡Π΅Π½ΡŒ высокой ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒΡŽ, способного Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ Ρ„Π»ΡŽΡ. Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ трансформатора дСйствуСт ΠΊΠ°ΠΊ ΠΏΡƒΡ‚ΡŒ ΠΈΠ»ΠΈ ΠΊΠ°Π½Π°Π» для Π»Π΅Π³ΠΊΠΎΠ³ΠΎ прохоТдСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚ΠΎΠΊΠ°. Π­Ρ‚ΠΈ сСрдСчники ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Ρ‹ ΠΈΠ· Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² с высокой ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒΡŽ, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ ΠΆΠ΅Π»Π΅Π·ΠΎ.

Π’ трансформаторах ΠΌΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ Ρ‚ΠΎΠ½ΠΊΠΈΠ΅ листы мСталличСского ΠΆΠ΅Π»Π΅Π·Π° вмСсто ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ†Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ сСрдСчника, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΠΎΠ΄ΠΈΠ½ сплошной сСрдСчник Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ большСС ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ Π²ΠΈΡ…Ρ€Π΅Π²Ρ‹Ρ… Ρ‚ΠΎΠΊΠΎΠ², Ρ‡Ρ‚ΠΎ сниТаСт ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ трансформатора.

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠ°

Врансформаторы напряТСния Π½Π°ΠΌΠΎΡ‚Π°Π½Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΌΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ. Π—Π΄Π΅ΡΡŒ ΠΌΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° с мСньшим сопротивлСниСм ΠΈ Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒΡŽ, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для получСния Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π³ΠΎ ΠšΠŸΠ” трансформатора. Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, мСдь ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½Π° ΠΈΠΌΠ΅Π΅Ρ‚ Ρ…ΠΎΡ€ΠΎΡˆΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΎΡ‡Π΅Π½ΡŒ Π½ΠΈΠ·ΠΊΠΎΠ΅ сопротивлСниС ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ. Π­Ρ‚ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ Π½Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ Π·ΠΎΠ»ΠΎΡ‚ΠΎ, сСрСбро ΠΈ ΠΏΠ»Π°Ρ‚ΠΈΠ½Π°.

Π Π°Π±ΠΎΡ‡ΠΈΠΉ

Врансформатор Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ° ΠΎΠ΄Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ элСктричСский Ρ‚ΠΎΠΊ Ρ‚Π°ΠΊΠΆΠ΅ индуцируСтся Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅, находящСйся рядом с Π½Π΅ΠΉ.

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ трансформатор состоит ΠΈΠ· Π΄Π²ΡƒΡ… ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΈΠ»ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ: ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ. ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π° ΠΊ источнику ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Π° вторичная ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅. ΠŸΡ€ΠΈ ΠΏΠΎΠ΄Π°Ρ‡Π΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ. Π§Π΅Ρ€Π΅Π· сСрдСчник трансформатора ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ Π·Π°Π²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ свой ΠΏΡƒΡ‚ΡŒ. Когда вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° соприкасаСтся с этим ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ, Π½Π° Π½Π΅ΠΉ индуцируСтся Π­Π”Π‘. Π‘ΠΈΠ»Π° создаваСмой Π­Π”Π‘ зависит ΠΎΡ‚ количСства Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ.

N1>N2

Π³Π΄Π΅, N1 = количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² 1-ΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅

N2 = количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ 2-ΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅

Π‘ΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниСм ΠΈ количСством Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅:

Vp / Vs = Np/Ns

Π³Π΄Π΅ Vp = напряТСниС Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅

Vs = напряТСниС Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅

Np = количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅

Ns = количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?

Врансформатор, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΠΌΠ΅Π΅Ρ‚ большСС число Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΈ мСньшСС число Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, называСтся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. Π˜Ρ‚Π°ΠΊ, ΠΊΠ°ΠΊ ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ Π²ΠΈΠ΄Π΅Ρ‚ΡŒ ΠΈΠ· ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅Π³ΠΎ уравнСния для ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ ΠΌΠ΅ΠΆΠ΄Ρƒ количСством Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΈ напряТСниСм, Ссли количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ большС, Ρ‡Π΅ΠΌ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ, Ρ‚ΠΎ Π­Π”Π‘, гСнСрируСмая Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, мСньшС, Ρ‡Π΅ΠΌ пСрвичная. Π²Ρ…ΠΎΠ΄.

Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΌΡ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора напряТСния. Как Π²ΠΈΠ΄Π½ΠΎ ΠΈΠ· названия, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для прСобразования мощности Π±ΠΎΠ»Π΅Π΅ высокого напряТСния Π² ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π΄Π°Π²Π°ΠΉΡ‚Π΅ Ρ€Π°Π·Π±Π΅Ρ€Π΅ΠΌ описанный Π²Ρ‹ΡˆΠ΅ процСсс Π½Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅. ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρƒ нас Π΅ΡΡ‚ΡŒ источник ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ 210 Π’. Если ΠΌΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ трансформатор, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ Np (количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅) = 20000 ΠΈ Ns (количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅) = 100, Ρ‚ΠΎΠ³Π΄Π° Vs (напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ) опрСдСляСтся ΠΊΠ°ΠΊ

Vs = (Vp * Ns)/Np

ΠŸΠΎΠ΄ΡΡ‚Π°Π²ΡŒΡ‚Π΅ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π²Ρ‹ΡˆΠ΅ значСния Π² это ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ для расчСта напряТСния Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅. Π― оставил эту Ρ€Π°Π±ΠΎΡ‚Ρƒ для вас. Π£ΠΊΠ°ΠΆΠΈΡ‚Π΅ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π² коммСнтариях.

Π’ΠΈΠΏΡ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

  1. ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Π΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы
  2. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы срСднСй Ρ„Π°Π·Ρ‹
  3. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы с нСсколькими отвСтвлСниями

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Π°Ρ… питания ΠΈ выпрямитСлях для эффСктивного сниТСния напряТСния. Они Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² элСктронных SMPS.

Π”Ρ€ΡƒΠ³ΠΈΠ΅ области примСнСния Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚:

  • Π›ΠΈΠ½ΠΈΠΈ элСктропСрСдач
  • Π‘Π²Π°Ρ€ΠΎΡ‡Π½Ρ‹Π΅ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Ρ‹
  • Π‘Ρ‚Π°Π±ΠΈΠ»ΠΈΠ·Π°Ρ‚ΠΎΡ€Ρ‹ ΠΈ ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΎΡ€Ρ‹ напряТСния

ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

  • ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΎΡ‡Π΅Π½ΡŒ эффСктивны ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ с ΠšΠŸΠ” Π΄ΠΎ 99 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ².
  • ΠœΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ Π»Π΅Π³ΠΊΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΆΠ΅Π»Π°Π΅ΠΌΠΎΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π±Π΅Π· Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΏΠΎΡ‚Π΅Ρ€ΡŒ мощности.
  • Они дСшСвлС ΠΈ Π½Π°Π΄Π΅ΠΆΠ½Π΅Π΅.
  • Π˜Ρ… ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Ρ‚ΠΎΠΊΠΎΠ² ΠΈ Π½ΠΈΠ·ΠΊΠΈΡ… напряТСний.

Β

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор: Ρ€Π°Π±ΠΎΡ‚Π°, области примСнСния ΠΈ характСристики

Врансформатор β€” это статичСскоС устройство Π±Π΅Π· двиТущихся частСй, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ с измСнСниями напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° ΠΈ Π±Π΅Π· измСнСния частоты. БущСствуСт Π΄Π²Π° Ρ‚ΠΈΠΏΠ° трансформаторов, классифицируСмых ΠΏΠΎ ΠΈΡ… функциям: ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор.

[adsense1]

ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор β€” это устройство, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС Π² высокоС Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅, Ρ‚. Π΅. ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС. Π‘ Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°Π΅Ρ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Ρ‚. Π΅. Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС мСньшС ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ³ΠΎ.

На ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… изобраТСниях ΠΏΠΎΠΊΠ°Π·Π°Π½Π° простая дСмонстрация использования трансформаторов (ΠΊΠ°ΠΊ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΡ…, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов) Π² Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎΠΉ систСмС ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ.

ОписаниС

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ

НапряТСниС элСктростанции ΠΈΠ»ΠΈ подстанции составляСт ΠΎΠΊΠΎΠ»ΠΎ 20 ΠΊΠ’. Для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ этого напряТСния Π½Π° большиС расстояния Π΅Π³ΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‚ Π΄ΠΎ 440 ΠΊΠ’ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора. Π—Π°Ρ‚Π΅ΠΌ это напряТСниС с ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌ пСрСдаСтся Π½Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΡΡ‚Π°Π½Ρ†ΠΈΡŽ.

[adsense2]

На Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ станции напряТСниС 440 ΠΊΠ’ сниТаСтся Π΄ΠΎ 11 ΠΊΠ’ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора. Π—Π°Ρ‚Π΅ΠΌ напряТСниС с ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½Ρ‹ΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌ подготавливаСтся для использования ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΌ.

ΠŸΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ ΠΊ дСталям ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора, ΠΌΡ‹ сначала рассмотрим ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ трансформатора Π² Ρ†Π΅Π»ΠΎΠΌ.

Π§ΠΈΡ‚Π°ΠΉΡ‚Π΅ Ρ‚Π°ΠΊΠΆΠ΅ Π’Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π² трансформаторы

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ трансформатора

ЭлСктричСский трансформатор Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ гласит, Ρ‡Ρ‚ΠΎ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠ΅ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅ ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΡƒΠ΅Ρ‚ Π­Π”Π‘ Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ° ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎ связана с ΠΏΠ΅Ρ€Π²ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ.

Π’ своСй Π±Π°Π·ΠΎΠ²ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΠ΅ трансформатор состоит ΠΈΠ· Π΄Π²ΡƒΡ… ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ с высокой Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ элСктричСски Ρ€Π°Π·Π΄Π΅Π»Π΅Π½Ρ‹, Π½ΠΎ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠ±Ρ‰ΡƒΡŽ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΡƒΡŽ Ρ†Π΅ΠΏΡŒ. На ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΌ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ ΠΏΠΎΠΊΠ°Π·Π°Π½Π° базовая конструкция Transformer.

Как Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ трансформатор?

ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ Π½Π°Π±ΠΎΡ€ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ называСтся ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ источнику ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΠΎΠΌΡƒ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹ΠΌ напряТСниСм.

Другая ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°, называСмая Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ ΠΈΠ»ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° потрСбляСт Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚ΠΈΡ€ΡƒΡŽΡ‰Π΅Π΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС (ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠ΅ ΠΈΠ»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ΅ напряТСниС).

ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ…ΠΎΠ΄Π΅ Π²ΠΎΠ·Π±ΡƒΠΆΠ΄Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, ΠΏΠΎ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Ρ†ΠΈΡ€ΠΊΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΌΡƒ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΌΡƒ ΠΏΠΎΡ‚ΠΎΠΊΡƒ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Ρ‡Π΅Ρ€Π΅Π· ΠΆΠ΅Π»Π΅Π·Π½Ρ‹ΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ сСрдСчник ΠΈ Π·Π°Π²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ свой ΠΏΡƒΡ‚ΡŒ.

ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Ρ‚Π°ΠΊΠΆΠ΅ связана с ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ, согласно Π·Π°ΠΊΠΎΠ½Ρƒ ЀарадСя Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ индуцируСтся Π­Π”Π‘. Π‘ΠΈΠ»Π° напряТСния Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ зависит ΠΎΡ‚ количСства ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ ΠΏΠΎΡ‚ΠΎΠΊ.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π±Π΅Π· элСктричСского ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ пСрСдаСтся Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ.

ΠŸΠ Π˜ΠœΠ•Π§ΠΠΠ˜Π•. Π’ зависимости ΠΎΡ‚ конструкции трансформатора напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π²Π½Ρ‹ΠΌ, Π²Ρ‹ΡˆΠ΅ ΠΈΠ»ΠΈ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора, Π½ΠΎ ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ напряТСния, Ρ‚. Π΅. Π΅Π³ΠΎ частота, Π½Π΅ сдача.

Β Β Β Β

Бвязь ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниСм ΠΈ ΠΎΠ±ΠΎΡ€ΠΎΡ‚Π°ΠΌΠΈ

ΠŸΡƒΡΡ‚ΡŒ N P β€” количСство Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Π° N S β€” количСство Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅.

Если ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ сторонС трансформатора составляСт Π’ P , Π° ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС трансформатора составляСт Π’ S , Ρ‚ΠΎ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниями Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ… ΠΈ числом Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ° Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ задаСтся ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ.

V P /V S = N P /N S

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор прСдставляСт собой Ρ‚ΠΈΠΏ трансформатора высокого напряТСния Π½Π° сторонС ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС.

Если Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎΠ± ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ… ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ, Ρ‚ΠΎ пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΈΠΌΠ΅Π΅Ρ‚ большС Π²ΠΈΡ‚ΠΊΠΎΠ², Ρ‡Π΅ΠΌ вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°. На ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΌ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΈ ΠΏΠΎΠΊΠ°Π·Π°Π½ Ρ‚ΠΈΠΏΠΈΡ‡Π½Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

НапримСр, рассмотрим ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΡƒΡŽ ΡΠΈΡ‚ΡƒΠ°Ρ†ΠΈΡŽ. Число Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора 3000, Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ 150. Если ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора Ρ€Π°Π²Π½ΠΎ 240 Π’, Ρ‚ΠΎ напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅.

V P /V S = N P /N S

Π—Π΄Π΅ΡΡŒ, N P – Π²ΠΈΡ‚ΠΊΠΈ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ = 30000

N S – Π²ΠΈΡ‚ΠΊΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ = 150

Π’ P – напряТСниС Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора = 240Π’

Π’ S 9017 – напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора =?

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ Π²Ρ‹ΡˆΠ΅ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅, V S = (V P * N S )/N P = 240*150/3000 = 12 Π’

Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора Ρ€Π°Π²Π½ΠΎ 12Π’, Ρ‡Ρ‚ΠΎ мСньшС, Ρ‡Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡ΠΊΠ΅. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, трансформатор Π² этой Ρ‚Π΅ΠΌΠ΅ являСтся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором.

Β  Β  Β  Β  Β  ΠŸΡ€ΠΎΡ‡Ρ‚ΠΈΡ‚Π΅ этот интСрСсный пост ΠΎ ВИПЫ Π’Π ΠΠΠ‘Π€ΠžΠ ΠœΠΠ’ΠžΠ ΠžΠ’

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трансформатора измСряСтся ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ напряТСния ΠΈ силы Ρ‚ΠΎΠΊΠ°. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² трансформаторС измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ… – Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… ВА (ΠΈΠ»ΠΈ ΠΊΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚Π°Ρ… – Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… кВА для Π±ΠΎΠ»ΡŒΡˆΠΈΡ… трансформаторов).

Π’ ΠΈΠ΄Π΅Π°Π»Π΅ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ любого трансформатора постоянна, Ρ‚. Π΅. ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, доступная Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора, такая ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора.

Π­Ρ‚ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΠΌΠΎ Π΄Π°ΠΆΠ΅ ΠΊ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌΡƒ трансформатору. Но ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора мСньшС, Ρ‡Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, Ρ‚ΠΎΠΊ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠ±Π°Π»Π°Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠ±Ρ‰ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² трансформаторС.

Бвязь Ρ‚ΠΎΠΊΠ° ΠΈ напряТСния Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС

Π’Π΅ΠΏΠ΅Ρ€ΡŒ посмотрим, ΠΊΠ°ΠΊ это Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚. ΠŸΡƒΡΡ‚ΡŒ V P β€” напряТСниС Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, I P β€” Ρ‚ΠΎΠΊ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΈ P P Π±Ρ‹Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора.

ΠœΡ‹ Π·Π½Π°Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, просто ΠΏΠ΅Ρ€Π΅ΠΌΠ½ΠΎΠΆΠΈΠ² напряТСниС ΠΈ силу Ρ‚ΠΎΠΊΠ°. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ сторонС трансформатора опрСдСляСтся ΠΊΠ°ΠΊ

P P = V P * I P

. S β€” Ρ‚ΠΎΠΊ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Π° P S β€” ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора опрСдСляСтся ΠΊΠ°ΠΊ

P S = V S * I S

ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² трансформаторС постоянна, P P Π‘ .

Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ V P * I P = V S * I S

AS S мСньшС V P Π² AST ASTSH, IS . Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ большС I P . Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС мСньшС, Ρ‡Π΅ΠΌ Ρƒ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ³ΠΎ напряТСния, Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ большС, Ρ‡Π΅ΠΌ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ.

Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ Π²Ρ‹ΡˆΠ΅ Π°Π½Π°Π»ΠΈΠ·Π°, ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΊΠ°ΠΊ устройство, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ источник ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° высокого напряТСния ΠΈ слабого Ρ‚ΠΎΠΊΠ° Π² источник ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния ΠΈ сильного Ρ‚ΠΎΠΊΠ°.

ΠŸΠ Π˜ΠœΠ•Π§ΠΠΠ˜Π•. ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹ΠΉ Π²Ρ‹ΡˆΠ΅ расчСт мощности ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для идСального трансформатора, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΎΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ. На ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π² Π²ΠΈΠ΄Π΅ ΠΏΠΎΡ‚Π΅Ρ€ΡŒ Π² ΠΆΠ΅Π»Π΅Π·Π΅ ΠΈ ΠΌΠ΅Π΄ΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ (хотя ΠΏΠΎΡ‚Π΅Ρ€ΠΈ ΠΈ Π½Π΅Π²Π΅Π»ΠΈΠΊΠΈ).

Π“Π΄Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?

  • ВсС ΡƒΠ»ΠΈΡ‡Π½Ρ‹Π΅ трансформаторы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ Π²ΠΎΠ·Π»Π΅ своих Π΄ΠΎΠΌΠΎΠ², — это ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы. Они Π±Π΅Ρ€ΡƒΡ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС 11 ΠΊΠ’ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ Π΅Π³ΠΎ Π² 230 Π’ для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ Π² наши Π΄ΠΎΠΌΠ°.
  • Π”ΠΎ ΡˆΠΈΡ€ΠΎΠΊΠΎΠ³ΠΎ использования ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания ΠΏΠΎΡ‡Ρ‚ΠΈ Π²ΠΎ всСх настСнных Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Π°Ρ… Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния использовались ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы.

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π² Индии

Врансформатор β€” это статичСскоС устройство, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ Π±Π΅Π· двиТущихся частСй.

ВыполняСт своС дСйствиС ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΈ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° ΠΈ Π±Π΅Π· измСнСния частоты.

Основная функция трансформатора Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ элСктроэнСргии ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ ΠΏΡ€ΠΈ сохранСнии постоянного уровня частоты, Π½ΠΎ с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½Π½Ρ‹ΠΌ напряТСниСм, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ ΠΈΠ»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠ΅ напряТСния Π² зависимости ΠΎΡ‚ Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ машин.

Π’ зависимости ΠΎΡ‚ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ трансформаторы ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° 2 Ρ‚ΠΈΠΏΠ°:

1. ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

2. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅ –

  • Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?
  • Π“Π΄Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?
  • ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора
  • КакиС Π±Ρ‹Π²Π°ΡŽΡ‚ Ρ‚ΠΈΠΏΡ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов?
  • ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов?
  • ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора
  • ИспользованиС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов
  • 7 Π²Π΅Ρ‰Π΅ΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½ΡƒΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ трансформатора
  • Π“Π΄Π΅ ΠΊΡƒΠΏΠΈΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?
  • Π§Ρ‚ΠΎ слСдуСт ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΎ трансформаторной ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сниТаСт Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Ρ‚. Π΅. выполняСт Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ прСобразования высокого напряТСния с Π½ΠΈΠ·ΠΊΠΈΠΌ Ρ‚ΠΎΠΊΠΎΠΌ Π² Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния с высоким Ρ‚ΠΎΠΊΠΎΠΌ .

ΠŸΠΎΠ·Π²ΠΎΠ»ΡŒΡ‚Π΅ ΠΌΠ½Π΅ ΠΏΠΎΡΡΠ½ΠΈΡ‚ΡŒ это Π½Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅, всС Π·Π½Π°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ наши силовыС Ρ†Π΅ΠΏΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ напряТСниС ΠΎΡ‚ 230 Π΄ΠΎ 110 Π’, Π²Π΅Ρ€Π½ΠΎ? Но элСктричСскому ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ, Ρ‚Π°ΠΊΠΎΠΌΡƒ ΠΊΠ°ΠΊ Π·Π²ΠΎΠ½ΠΎΠΊ, для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ трСбуСтся всСго 16 Π’. Π˜Ρ‚Π°ΠΊ, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор воздСйствуСт Π½Π° Ρ‚ΠΎΠΊ ΠΈ сниТаСт напряТСниС с 230-110Π’ Π΄ΠΎ 16Π’.

Π’ зависимости ΠΎΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… областСй ΠΈΠ½ΠΎΠ³Π΄Π° напряТСниС сниТаСтся Π΄ΠΎ 230 Π’ ΠΈΠ»ΠΈ 440 Π’ ΠΏΠΎ сообраТСниям бСзопасности.

Но Ρ‡Ρ‚ΠΎΠ±Ρ‹ это сниТСниС напряТСния стало Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ, число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ мСньшС, Ρ‡Π΅ΠΌ пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ, Ρ‡Ρ‚ΠΎ Π² ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠΌ ΠΈΡ‚ΠΎΠ³Π΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΠΌΠ΅Π½ΡŒΡˆΠ΅ΠΌΡƒ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠΌΡƒ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΌ Π²Ρ‹Ρ…ΠΎΠ΄Π΅ трансформатора Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·Π½ΠΎ, Π½ΠΎ основныС области примСнСния ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅:

  • Он ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² основных Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Π°Ρ… ΠΈ зарядных устройствах для сотовых Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½ΠΎΠ², ΠΏΡ€ΠΎΠΈΠ³Ρ€Ρ‹Π²Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚-дисков ΠΈ стСрСосистСм
  • ΠœΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для пониТСния уровня напряТСния Π² Π»ΠΈΠ½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ
  • Π’ сварочных Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для сниТСния напряТСния ΠΈ увСличСния Ρ‚ΠΎΠΊΠ°.
  • Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€Π°Ρ…, ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΎΡ€Π°Ρ…, стабилизаторах напряТСния ΠΈ Ρ‚. Π΄.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

Врансформаторы Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ Β«Π—Π°ΠΊΠΎΠ½ элСктромагнитной ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ ЀарадСя» , ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ гласит, Ρ‡Ρ‚ΠΎ Β«ΠΊΠΎΠ³Π΄Π° ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ, ΡΠ²ΡΠ·Ρ‹Π²Π°ΡŽΡ‰ΠΈΠΉ Ρ†Π΅ΠΏΡŒ, измСняСтся, Π² Ρ†Π΅ΠΏΠΈ индуцируСтся элСктродвиТущая сила. ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° скорости измСнСния потокосцСплСния».

ΠŸΠ΅Ρ€Π΅Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ дСйствиС Π² трансформаторС осущСствляСтся Π·Π° счСт Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ.

ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ… соотвСтствСнно опрСдСляСт ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠΆΡƒΡ‰ΡƒΡŽ силу, ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½ΡƒΡŽ ΠΌΠ΅ΠΆΠ΄Ρƒ двумя ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ, ΠΈ это ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ называСтся ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ Π²ΠΈΡ‚ΠΊΠΎΠ².

Но Π·Π½Π°Π΅Ρ‚Π΅ Π»ΠΈ Π²Ρ‹, Ρ‡Ρ‚ΠΎ опрСдСляСт ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°Ρ‚ΡŒ напряТСниС ?

Зависит ΠΎΡ‚ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ.

Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° потокосцСплСния Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора остаСтся мСньшС ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Ρ‚Π°ΠΊΠΆΠ΅ мСньшС, Ρ‡Π΅ΠΌ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅.

Как слСдствиС, индуцируСмая Π­Π”Π‘ Π±ΡƒΠ΄Π΅Ρ‚ мСньшС Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Ρ‡Ρ‚ΠΎ Π² ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠΌ ΠΈΡ‚ΠΎΠ³Π΅ сниТаСт напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ.

ΠŸΠΎΠΆΠ°Π»ΡƒΠΉΡΡ‚Π°, ΠΎΠ·Π½Π°ΠΊΠΎΠΌΡŒΡ‚Π΅ΡΡŒ с Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ , ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠΉ для проСктирования ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

Π‘ΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниСм ΠΈ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π°ΠΌΠΈ

N S / N P = V S / V P

  • 78. OF OF OF OF OF OF P OF .
  • N p = ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅
  • Π’ с = НапряТСниС Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅
  • Π’ p = НапряТСниС Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅

Но ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ трансформатор Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΊΠ°ΠΊ Β«ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор» , Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ всСгда Π±Ρ‹Π»ΠΎ мСньшС ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с числом Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ N p > N s

Π”Π°Π²Π°ΠΉΡ‚Π΅ разбСрСмся Π½Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅:

БущСствуСт ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Π²ΠΈΡ‚ΠΊΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ [N s ] ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ 404 900 Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. 0043 [N p ] Ρ€Π°Π²Π½ΠΎ 8000 , Π° Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС [V p ] Ρ€Π°Π²Π½ΠΎ 240. Π’ΠΎΠ³Π΄Π° напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ [V s ] ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΠΎ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: Π’ с = N S * V P / N P

ЗначСния, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π² Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

V S = 400 * 240 /8000

V = 400 * 240 /8000

44 V.

3.10174 v

34.

ΠžΡ‚ΡΡŽΠ΄Π° напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора Ρ€Π°Π²Π½ΠΎ 9 Π’.0043 12 v , ΠΈ ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΎ мСньшС, Ρ‡Π΅ΠΌ ΠΏΡ€ΠΈ напряТСнии Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ трансформатор ΠΌΠΎΠΆΠ½ΠΎ Π½Π°Π·Π²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором.

КакиС Π±Ρ‹Π²Π°ΡŽΡ‚ Ρ‚ΠΈΠΏΡ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов?

БущСствуСт Ρ‚Ρ€ΠΈ ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов:

  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор
  • ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор с Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΌ ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠΌ
  • ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор с нСсколькими отвСтвлСниями
ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

ΠžΠ·Π½Π°ΠΊΠΎΠΌΡŒΡ‚Π΅ΡΡŒ с прСимущСствами ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов:

  • Они ΠΏΠΎΠ»Π΅Π·Π½Ρ‹ для пониТСния напряТСния. Π­Ρ‚ΠΎ Π΄Π΅Π»Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ мощности ΠΏΡ€ΠΎΡ‰Π΅ ΠΈ дСшСвлС
  • Они ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ 99 %
  • ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Π΅Ρ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ трСбования ΠΊ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ
  • НСдорогиС, ΠΎΡ‡Π΅Π½ΡŒ Π½Π°Π΄Π΅ΠΆΠ½Ρ‹Π΅ ΠΈ Π΄ΠΎΠ»Π³ΠΎΠ²Π΅Ρ‡Π½Ρ‹Π΅
ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

НапряТСниС составляСт ΠΎΠΊΠΎΠ»ΠΎ 20 ΠΊΠ’ ΠΎΡ‚ элСктростанции ΠΈΠ»ΠΈ элСктростанции. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΈΠΌΠ΅Ρ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ это напряТСниС Π½Π° большиС расстояния, ΠΎΠ½ΠΎ Π±Ρ‹Π»ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΎ Π΄ΠΎ 440 ΠΊΠ’ с использованиСм ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора, поставляСмого поставщиком сСрвотрансформаторов Π² Индии. Π—Π°Ρ‚Π΅ΠΌ это напряТСниС пСрСдаСтся Π½Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΡΡ‚Π°Π½Ρ†ΠΈΡŽ.

На Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ станции напряТСниС 440 ΠΊΠ’ Π·Π°Ρ‚Π΅ΠΌ сниТаСтся Π΄ΠΎ 11 ΠΊΠ’ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора, Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π°Π΅Ρ‚ напряТСниС Π³ΠΎΡ‚ΠΎΠ²Ρ‹ΠΌ для использования Π·Π°ΠΊΠ°Π·Ρ‡ΠΈΠΊΠΎΠΌ.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трансформатора измСряСтся ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ напряТСния Π½Π° силу Ρ‚ΠΎΠΊΠ°. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трансформатора измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ… – Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… ВА (ΠΈΠ»ΠΈ Π² ΠΊΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚Π°Ρ… – Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… кВА для Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π½Π°Π±ΠΎΡ€ΠΎΠ² трансформаторов).

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² соотвСтствии с конструкциСй трансформатора ΠΏΠΎΡ‡Ρ‚ΠΈ всСгда постоянна, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, доступная Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ трансформатора, такая ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ трансформатора.

Π­Ρ‚Π° тСория ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΠΌΠ° Π΄Π°ΠΆΠ΅ ΠΊ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌΡƒ трансформатору. Но Π² этом случаС напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора мСньшС, Ρ‡Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Ρ‚ΠΎΠΊ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ увСличиваСтся, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠ±Π°Π»Π°Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠ±Ρ‰ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трансформатора.

ИспользованиС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

ВсС ΡƒΠ»ΠΈΡ‡Π½Ρ‹Π΅ трансформаторы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ Π²ΠΎΠ·Π»Π΅ Π½Π°ΡˆΠΈΡ… Π΄ΠΎΠΌΠΎΠ², β€” это ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы. ΠŸΠ΅Ρ€Π΅Π΄ установкой ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания всС Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ настСнныС Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы.

Π’Π΅Π΄ΡƒΡ‰ΠΈΠΉ поставщик сСрвотрансформаторов Π² Π”Π΅Π»ΠΈ β€” Servo Star ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ ассортимСнт качСствСнных стабилизаторов ΠΈ трансформаторов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ подходят для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ ΠΈ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠ³ΠΎ примСнСния, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, для ΠΌΠ΅Ρ‚Π°Π»Π»ΠΎΠΎΠ±Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‰Π΅Π³ΠΎ оборудования, Π»ΠΈΡ„Ρ‚ΠΎΠ², производствСнных Π»ΠΈΠ½ΠΈΠΉ, мСдицинского оборудования, ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… устройств, ΠΊΠΎΠ½Π΄ΠΈΡ†ΠΈΠΎΠ½Π΅Ρ€ΠΎΠ² ΠΈ ΠΌΠ½ΠΎΠ³ΠΎΠ΅ Π΄Ρ€ΡƒΠ³ΠΎΠ΅.

Π”ΠΎ ΡˆΠΈΡ€ΠΎΠΊΠΎΠ³ΠΎ использования ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания ΠΏΠΎΡ‡Ρ‚ΠΈ Π²ΠΎ всСх настСнных Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Π°Ρ… Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния использовались ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы.

7 Π²Π΅Ρ‰Π΅ΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π·Π½Π°Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ трансформатора Ρƒ любого производитСля

1. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚Ρ‹ напряТСния трансформатора (ΠΎΡ‚ 11 ΠΊΠ’ Π΄ΠΎ 33 ΠΊΠ’):

Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ коэффициСнты напряТСния трансформатора, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Π²Ρ‹Π±ΠΎΡ€ напряТСния Π½Π° ВН Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ΅Π½. Π‘ΠΎΠΊΠΎΠ²Ρ‹Π΅ (Ρ‚.Π΅. это 11ΠΊΠ’, 22ΠΊΠ’ ΠΈΠ»ΠΈ 33ΠΊΠ’) ΠΈ Π½Π° Π›.Π’. Π‘Ρ‚ΠΎΡ€ΠΎΠ½Π° (Π±ΡƒΠ΄ΡŒ Ρ‚ΠΎ 400Π’, 415Π’ ΠΈΠ»ΠΈ 433Π’) ΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°Ρ€ΡŒΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ†Π΅Π½Ρƒ трансформатора ΠΎΡ‚ 3% Π΄ΠΎ 17%.

2. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трансформатора (ΠΎΡ‚ 25 кВА Π΄ΠΎ 10 ΠœΠ’Π)

Π’Ρ‹Π±ΠΎΡ€ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ мощности трансформатора, Ρ‚Π°ΠΊΠΎΠΉ ΠΊΠ°ΠΊ Ρ‚ΠΎΡ‡Π½Ρ‹ΠΉ кВА/ΠœΠ’Π ΠžΡ†Π΅Π½ΠΊΠ° трансформатора Π½Π° основС потрСбляСмой мощности ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ измСнСнию Ρ†Π΅Π½Ρ‹ ΠΎΡ‚ 8% Π΄ΠΎ 13%.

3. Частота трансформатора (50Π“Ρ† Π˜Π›Π˜ 60Π“Ρ†)

Если Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎ большСй части ΠΌΠΈΡ€Π°, Ρ‚ΠΎ ΠΌΡ‹ ΡƒΠ²ΠΈΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎ частота элСктропитания составляСт 50 Π“Ρ†, Π½ΠΎ Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… странах, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ БША, стандартная частота составляСт 60 Π“Ρ†. . Π­Ρ‚ΠΎ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² конструкции трансформатора влияСт Π½Π° ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ Π΄ΠΎ 5%. Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ поставщиков трансформаторов Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ частоту Π½Π° основС Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… Π΄Π°Π½Π½Ρ‹Ρ…, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΊΠ»ΠΈΠ΅Π½Ρ‚Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ Π² своих линиях элСктропСрСдач.

4. Установка/ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π°Ρ срСда

Врансформатор размСщаСтся Π² зависимости ΠΎΡ‚ Ρ‚ΠΈΠΏΠ° атмосфСры, Ρ‚. Π΅. Π² ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ, Π½Π° ΡƒΠ»ΠΈΡ†Π΅, солСности, Ρ‚Π΅ΠΏΠ»Π°, Π²Π»Π°Π³ΠΈ, Π΄Ρ‹ΠΌΠ° ΠΈ Ρ‚. Π΄. Π’ зависимости ΠΎΡ‚ ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅ΠΉ срСды ΠΈ мСста установки учитываСтся мСханичСская конструкция ΠΈ лакокрасочноС ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ Π΄ΠΎ 5 %. мСньшС Ρ†Π΅Π½Ρ‹.

5. ΠžΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΡ трансформатора (Ρ‚ΠΈΠΏ Ρ†Π΅ΠΏΠΈ РПН ΠΈΠ»ΠΈ Π’Π«ΠšΠ›)

ΠžΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΡ Π½Π° ВН с устройством РПН ΠΈΠ»ΠΈ устройством РПН, ΠΈΠ³Ρ€Π°Π΅Ρ‚ Π²Π°ΠΆΠ½ΡƒΡŽ Ρ€ΠΎΠ»ΡŒ Π² рассмотрСнии стоимости трансформатора, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π΅Π³ΠΎ элСктричСской конструкции, которая ΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°Ρ€ΡŒΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ†Π΅Π½Ρƒ Π΄ΠΎ 11% Π² зависимости ΠΎΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° трансформатора.

6. Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚Ρ‹ трансформаторов

БущСствуСт мноТСство Π½Π°Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΈ ΠΌΠ΅ΠΆΠ΄ΡƒΠ½Π°Ρ€ΠΎΠ΄Π½Ρ‹Ρ… ΠΏΡ€Π°Π²ΠΈΠ», ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ трансформатора Ρƒ любого производитСля трансформаторов Π² Индии ΠΈΠ»ΠΈ Π·Π° Ρ€ΡƒΠ±Π΅ΠΆΠΎΠΌ. Π­Ρ‚ΠΈ стандарты Π±Ρ‹Π»ΠΈ установлСны Ρ‚Π°ΠΊΠΈΠΌΠΈ организациями, ΠΊΠ°ΠΊ IEC, IS, BIS, IEEE, EEE, ANSI, NEMA, ASTM, UL, ΠΈ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ обязаны ΠΈΠΌ ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚ΡŒ. Π­Ρ‚ΠΈ стандарты Π±Ρ‹Π»ΠΈ ΡƒΡ‡Ρ‚Π΅Π½Ρ‹ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ элСктрооборудования трансформаторов ΠΈ Π²Π°Ρ€ΡŒΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π΄ΠΎ 37% ΠΏΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΈ Ρ†Π΅Π½Π΅.

7. Установка трансформатора / аксСссуары ΠΈ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π·Π°Ρ‰ΠΈΡ‚Ρ‹

БущСствуСт нСсколько элСктромСханичСских устройств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ с трансформатором для бСзопасного функционирования ΠΈ Π½Π°Π΄Π»Π΅ΠΆΠ°Ρ‰Π΅Π³ΠΎ контроля трансформатора. Π‘ΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ для трансформаторов высоких Π½ΠΎΠΌΠΈΠ½Π°Π»ΠΎΠ² эти Ρ„ΠΈΡ‚ΠΈΠ½Π³ΠΈ ΠΈ срСдства Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ для обСспСчСния бСзопасности корпуса, Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ сигнализации ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠΎ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅, Π° Ρ‚Π°ΠΊΠΆΠ΅ для контроля давлСния. Π‘ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΠ³ΠΎ, Π² зависимости ΠΎΡ‚ мощности трансформаторов Π² кВА/ΠœΠ’Π, эти Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ Π΄ΠΎ 17% ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΈ Ρ†Π΅Π½Ρ‹.

Π“Π΄Π΅ ΠΊΡƒΠΏΠΈΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?

Если Π²Ρ‹ ΠΈΡ‰Π΅Ρ‚Π΅ извСстных ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈ поставщиков ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов, Ρ‚ΠΎ ServoStar β€” это Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ. ΠœΡ‹ заняты производством, поставкой ΠΈ экспортом ΡˆΠΈΡ€ΠΎΠΊΠΎΠ³ΠΎ спСктра Врансформаторов ΠΈ БСрвостабилизаторов.

Π’Π΅ΡΡŒ ассортимСнт Π½Π°ΡˆΠΈΡ… трансформаторов ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ испытания Π½Π° Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… уровнях, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π±Π΅ΡΠΏΠ΅Ρ€Π΅Π±ΠΎΠΉΠ½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ, Π²Ρ‹ΡΠΎΠΊΡƒΡŽ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ, Π½ΠΈΠ·ΠΊΠΈΠ΅ эксплуатационныС расходы ΠΈ Π±ΠΎΠ»Π΅Π΅ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ срок слуТбы.

Π’ Servo Star ΠΌΡ‹ ΠΏΠΎΠ½ΠΈΠΌΠ°Π΅ΠΌ, Ρ‡Ρ‚ΠΎ основным Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ для любой трансформаторной ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ являСтся эффСктивная ΠΏΠΎΠ΄Π°Ρ‡Π° элСктроэнСргии ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ.

ΠœΡ‹ ΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡΡ услугами Π»ΡƒΡ‡ΡˆΠΈΡ… ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ·Ρ‡ΠΈΠΊΠΎΠ², Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΡΠ²ΠΎΠ΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΡƒΡŽ доставку Π·Π°ΠΊΠ°Π·ΠΎΠ² нашим ΠΊΠ»ΠΈΠ΅Π½Ρ‚Π°ΠΌ ΠΏΠΎ всСй Индии.

Наши ΠΎΡ‚Π΄Π΅Π»Ρ‹ качСства, производства ΠΈ проСктирования Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΊΠ°ΠΊ Сдиная ΠΊΠΎΠΌΠ°Π½Π΄Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΡ‡Π½ΡƒΡŽ, ΡΠ²ΠΎΠ΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΡƒΡŽ ΠΈ Π±Π΅Π·Π°Π²Π°Ρ€ΠΈΠΉΠ½ΡƒΡŽ доставку ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ сСрвозвСздного трансформатора.

Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ свой ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈΠ»ΠΈ любой Π΄Ρ€ΡƒΠ³ΠΎΠΉ трансформатор ΠΈΠ»ΠΈ стабилизатор со стандартным ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ ΠΈ аксСссуарами, просто зайдя Π½Π° наш Π²Π΅Π±-сайт: www. servostar.org.in ΠΈ Π·Π°Π±Ρ€ΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Π² Π΅Π³ΠΎ ΠΎΠ½Π»Π°ΠΉΠ½. ΠœΡ‹ завСряСм вас, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ Ρ€Π΅Π½Ρ‚Π°Π±Π΅Π»ΡŒΠ½Ρ‹Π΅ ставки.

Π§Ρ‚ΠΎ слСдуСт ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π² трансформаторной ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ?

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ трансформатора являСтся ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ· Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ Π²Π°ΠΆΠ½Ρ‹Ρ… Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ слСдуСт ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ.

  • Π’Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΈΡ… производствСнныС Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹
  • Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡΠΏΡ€ΠΎΡΠΈΡ‚ΡŒ Ρƒ своих ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΡ… ΠΊΠ»ΠΈΠ΅Π½Ρ‚ΠΎΠ² ΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΈΡ… трансформаторов
  • Π’Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΡƒΠ²Π΅Ρ€Π΅Π½Ρ‹ Π² Ρ€Π΅ΠΏΡƒΡ‚Π°Ρ†ΠΈΠΈ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ производитСля Π½Π° Ρ€Ρ‹Π½ΠΊΠ΅.
  • Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с ΠΈΡ… ΠΈΠ½ΠΆΠ΅Π½Π΅Ρ€Π°ΠΌΠΈ ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌ пСрсоналом

Часто Π·Π°Π΄Π°Π²Π°Π΅ΠΌΡ‹Π΅ вопросы


1) Каков коэффициСнт трансформации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора?

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор β€” это устройство, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½ΠΎΠ΅ для пониТСния напряТСния с ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ трансформации трансформатора Ρ€Π°Π²Π΅Π½ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½ΠΎΠΌΡƒ ΠΊΠΎΡ€Π½ΡŽ ΠΈΠ· ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ Π΅Π³ΠΎ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ индуктивности (L). ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° β€” это тСст, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ проводится для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ трансформатора Π½Π° соотвСтствиС Π΅Π³ΠΎ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½Ρ‹ΠΌ спСцификациям ΠΈΠ»ΠΈ Π½Π΅Ρ‚. Π’ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π²ΠΈΡ‚ΠΊΠΎΠ² напряТСния составляСт 2:1, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ мСньшС, Ρ‡Π΅ΠΌ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ Π΅Π³ΠΎ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС.


2) ΠšΠ°ΠΊΠΎΠ²Ρ‹ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ практичСских примСнСния ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора?

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°Π΅Ρ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, ΠΈ Π΅Π³ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС мСньшС ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ³ΠΎ. Они использовались для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ†Π΅Π»Π΅ΠΉ, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π½ΠΈΠΆΠ΅;

1. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΎΠ½Π½ΠΎΠΉ ΠΏΠ΅Ρ‡ΠΈ для ΠΏΠ»Π°Π²ΠΊΠΈ ΠΌΠ΅Ρ‚Π°Π»Π»ΠΎΠ².

2. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для получСния большого Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈ элСктросваркС.

3. ВсС ΡƒΠ»ΠΈΡ‡Π½Ρ‹Π΅ трансформаторы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ находятся рядом с нашими Π΄ΠΎΠΌΠ°ΠΌΠΈ, ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌΠΈ трансформаторами.

4. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² основных Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Π°Ρ… ΠΈ зарядных устройствах для ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½ΠΎΠ², стСрСосистСм ΠΈ ΠΏΡ€ΠΎΠΈΠ³Ρ€Ρ‹Π²Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚-дисков.


3) КакоС ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора?

Π’ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π΄Π²Π° Ρ‚ΠΈΠΏΠ° соСдинСний: ΠΎΠ΄Π½ΠΎ β€” Π·Π²Π΅Π·Π΄Π°-Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ, Π° Π΄Ρ€ΡƒΠ³ΠΎΠ΅ β€” Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ-Π·Π²Π΅Π·Π΄Π°. Π’ основном, ΠΎΠ½ основан Π½Π° ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΈ ΠΌΠ°ΡˆΠΈΠ½Ρ‹. Π’ соСдинСнии Π·Π²Π΅Π·Π΄Π°-Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ пСрвичная сторона соСдинСна Π·Π²Π΅Π·Π΄ΠΎΠΉ, Π° вторичная сторона соСдинСна Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ, поэтому трСбуСтся мСньшСС количСство Π²ΠΈΡ‚ΠΊΠΎΠ². Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, это Π΄Π΅Π»Π°Π΅Ρ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ экономичным для Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов. ΠŸΡ€ΠΈΠ½ΠΈΠΌΠ°Ρ Π²ΠΎ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ соСдинСнии ΠΏΠΎ схСмС Β«Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ-Π·Π²Π΅Π·Π΄Π°Β» пСрвичная сторона соСдиняСтся ΠΏΠΎ схСмС Β«Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΒ», Π° вторичная сторона соСдиняСтся ΠΏΠΎ схСмС Β«Π·Π²Π΅Π·Π΄Π°Β». Он ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² коммСрчСских, ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΈ Π² ΠΆΠΈΠ»Ρ‹Ρ… Ρ€Π°ΠΉΠΎΠ½Π°Ρ… с высокой ΠΏΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒΡŽ насСлСния.


4) ΠŸΠΎΡ‡Π΅ΠΌΡƒ ΠΌΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для сниТСния напряТСния с ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ. ΠœΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΠ½ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ источник ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° высокого напряТСния ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π² источник ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния ΠΈ сильного Ρ‚ΠΎΠΊΠ°.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор: конструкция, Ρ€Π°Π±ΠΎΡ‚Π°, ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ – Lambda Geeks

Вопросы для обсуТдСния:
  • ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора
  • Π‘Ρ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ
  • Π Π°Π±ΠΎΡ‚Π°
  • ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅
  • Часто Π·Π°Π΄Π°Π²Π°Π΅ΠΌΡ‹Π΅ вопросы ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторах.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅

Врансформатор ΠΏΠ΅Ρ€Π΅Π΄Π°Π΅Ρ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор являСтся ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ· Π²ΠΈΠ΄ΠΎΠ². ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ напряТСниС, ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠ΅ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, ΠΈ ΠΏΠΎΠ΄Π°Π΅Ρ‚ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ сторону. Однако ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ частота Π² процСссС ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ постоянными.

ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ элСктричСский ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор, ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ прСдоставлСно ΠœΡ‚ΠΎΠ΄ΠΎΡ€ΠΎΠ²Ρ‹ΠΌ 69, «Врансформатор ΠΎΡ‚ высокого Π΄ΠΎ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ мСньшСго Ρ€Π°Π·ΠΌΠ΅Ρ€Π°Β», CC BY-SA 3.0

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

ΠŸΡ€ΠΎΡ†Π΅ΡΡ изготовлСния ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Π΅Π³ΠΎ сСрдСчникС ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…. , ΠΈ это ΠΎΡ‡Π΅Π½ΡŒ ΠΏΠΎΡ…ΠΎΠΆΠ΅ Π½Π° ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ сСрдСчника трансформатора:

Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ трансформатора ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ ΠΈΠ· мягких ΠΆΠ΅Π»Π΅Π·ΠΎΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… ΠΌΠ΅Ρ‚Π°Π»Π»ΠΎΠ². Он позволяСт ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΌΡƒ ΠΏΠΎΡ‚ΠΎΠΊΡƒ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ. Π’ΠΈΡ‚ΠΊΠΈ ΠΎΠ±Π΅ΠΈΡ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π½Π°ΠΌΠΎΡ‚Π°Π½Ρ‹ Π½Π° сСрдСчник. Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π΄Π²ΡƒΡ… Π²ΠΈΠ΄ΠΎΠ² Π² зависимости ΠΎΡ‚ Π½Π°ΠΊΡ€ΡƒΡ‚ΠΊΠΈ Π·Π°ΠΌΠΊΠΎΠ². Если ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ Π½Π°ΠΌΠΎΡ‚Π°Π½Ρ‹ снаруТи корпуса, Ρ‚ΠΎ это трансформатор с Π·Π°ΠΊΡ€Ρ‹Ρ‚Ρ‹ΠΌ сСрдСчником. Если ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ находятся Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΆΠ΅Π»Π΅Π·Π½ΠΎΠ³ΠΎ сСрдСчника, Ρ‚ΠΎ это Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±ΠΎΠ»ΠΎΡ‡ΠΊΠ° с сСрдСчником. Врансформатор с Π·Π°ΠΊΡ€Ρ‹Ρ‚Ρ‹ΠΌ сСрдСчником сталкиваСтся с ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠΎΠΉ Β«ΠΏΠΎΡ‚ΠΎΠΊΠ° ΡƒΡ‚Π΅Ρ‡ΠΊΠΈΒ», Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ с ΠΊΠΎΠΆΡƒΡ…ΠΎΠΌ этого Π½Π΅ происходит. Π’ΠΎΡ‚ ΠΏΠΎΡ‡Π΅ΠΌΡƒ структура ядра ΠΎΠ±ΠΎΠ»ΠΎΡ‡ΠΊΠΈ Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Π°, Ρ‡Π΅ΠΌ Π·Π°ΠΊΡ€Ρ‹Ρ‚ΠΎΠ΅ ядро.

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ Ρ‚ΠΎΠΌ, ΠΊΠ°ΠΊ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π² ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ

Врансформатор

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ:

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ β€” это ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ Ρ‚ΠΎΠΊΠ° Π²Π½ΡƒΡ‚Ρ€ΠΈ трансформатора. Они сдСланы ΠΈΠ· ΠΌΠΎΡ‚ΠΊΠ° ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΈ. ΠœΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° — мСдь ΠΈΠ»ΠΈ алюминий. ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π±Ρ‹Π²Π°ΡŽΡ‚ Π΄Π²ΡƒΡ… Ρ‚ΠΈΠΏΠΎΠ² – ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠ΅ напряТСниС, Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΏΠΎΠ΄Π°ΡŽΡ‚ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ. Π₯отя элСктричСская энСргия пСрСдаСтся ΠΎΡ‚ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΊ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Π±Π΅Π· мСталличСских ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ², здСсь Π»Π΅ΠΆΠΈΡ‚ основной классификационный ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‰ΠΈΠΉ, являСтся Π»ΠΈ трансформатор ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈΠ»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ.

Π’ случаС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ большС, Ρ‡Π΅ΠΌ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅. Однако ΠΏΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΈ Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ… мСньшС, Ρ‡Π΅ΠΌ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ прСдоставлСно: Fred the Oyster, Transformer Flux, CC BY-SA 4.0

Π Π°Π±ΠΎΡ‚Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Ρ‚Π°ΠΊΠΎΠΉ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ Ρƒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠ³ΠΎ трансформатора. . ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π΄Π°Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ высокоС Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Ρ‡Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠ΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎ Π·Π°ΠΊΠΎΠ½Ρƒ ЀарадСя ΠΈ коэффициСнту трансформации.

Π—Π° счСт ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ… ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚ Ρ‚ΠΎΠΊ. ΠŸΠΎΡ‚ΠΎΠΊ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° создаСт ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ Π²ΠΎΠΊΡ€ΡƒΠ³ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ трансформатора позволяСт этому ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΌΡƒ ΠΏΠΎΡ‚ΠΎΠΊΡƒ Ρ‚Π΅Ρ‡ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ.

ИзмСнСниС ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚ΠΎΠΊΠ° Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΡƒΠ΅Ρ‚ напряТСниС Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ….

Π’Π΅ΠΏΠ΅Ρ€ΡŒ вступаСт Π² дСйствиС коэффициСнт коэффициСнта ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π°.

ΠŸΠ΅Ρ€Π΅Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ = N p /N s =V p /V s β€”β€”β€”β€”β€”β€”β€”- (i)

Или, Vs = Vp *(Ns /Np) β€”β€”β€”β€”β€”β€”β€” (ii)

Π—Π΄Π΅ΡΡŒ Np = количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅.

Ns = число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ

Vp = напряТСниС Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ сторонС

Vs = напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π² ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠΈ (ii) ΠΌΡ‹ вычисляСм Vs – Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС. ΠœΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ Π²ΠΈΠ΄Π΅Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Vp являСтся постоянным, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠ΅ напряТСниС постоянно. Π’Π΅ΠΏΠ΅Ρ€ΡŒ, увСличивая ΠΈΠ»ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Ρ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ (Ns/Np), ΠΌΡ‹ смоТСм ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΆΠ΅Π»Π°Π΅ΠΌΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅. ΠŸΡ€ΠΈ использовании ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΌΡ‹ стрСмимся Π³Π΅Π½Π΅Ρ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ мСньшСС напряТСниС, Ρ‡Π΅ΠΌ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΌΡ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ (Ns/Np) мСньшС 1,9.0003

Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Np Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹ΡˆΠ΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Ns. Как извСстно, Np β€” это число Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…, поэтому ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор проСктируСтся с Π±ΠΎΠ»Π΅Π΅ высоким Π½ΠΎΠΌΠΈΠ½Π°Π»ΠΎΠΌ. Π²ΠΈΡ‚ΠΊΠΎΠ² Π½Π° сторонС ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. Как ΡƒΠΏΠΎΠΌΠΈΠ½Π°Π»ΠΎΡΡŒ Ρ€Π°Π½Π΅Π΅, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ элСктричСского сигнала остаСтся ΠΏΡ€Π΅ΠΆΠ½Π΅ΠΉ. НапряТСниС ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ, Π° для поддСрТания постоянной мощности Ρ‚ΠΎΠΊ увСличиваСтся. Частота энСргии Ρ‚Π°ΠΊΠΆΠ΅ остаСтся Π½Π΅ΠΈΠ·ΠΌΠ΅Π½Π½ΠΎΠΉ.

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ Врансформатор Π²Π·Π°ΠΈΠΌΠ½ΠΎΠΉ индуктивности

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора

Врансформаторы ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ примСнСния. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для выполнСния Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹Ρ… Π·Π°Π΄Π°Ρ‡ ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ спСктр примСнСния ΠΊΠ°ΠΊ Π² элСктричСских, Ρ‚Π°ΠΊ ΠΈ Π² элСктронных схСмах.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π½Π° элСктростанциях. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅: Stahlkocher, Drehstromtransformater im Schnitt Hochspannung, CC BY-SA 3. 0
  • ЭнСргосистСма: ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² систСмах распрСдСлСния элСктроэнСргии. На Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… этапах ΠΏΠΎΠ΄Π°Ρ‡ΠΈ питания ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ для сниТСния напряТСния, ΠΊΠΎΠ³Π΄Π° это Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ.
  • Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠ½Π½Ρ‹Π΅ устройства: ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… элСктронных устройствах, Π³Π΄Π΅ устройство Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΡ€ΠΈ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠΌ напряТСнии, Ρ‡Π΅ΠΌ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π΅ напряТСниС. Π­Ρ‚ΠΎΡ‚ Ρ‚ΠΈΠΏ трансформаторов ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² Ρ‚Π°ΠΊΠΈΡ… инструмСнтах, ΠΊΠ°ΠΊ Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Ρ‹ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… элСктронных устройств ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ устройства.
  • Врансформаторы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΡ‹ нашли Π½Π° ΡƒΠ»ΠΈΡ†Π°Ρ… Π²ΠΎΠ·Π»Π΅ нашСго Π΄ΠΎΠΌΠ° ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы.

Π£Π·Π½Π°ΠΉΡ‚Π΅ ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠ°Ρ… трансформаторов ΠΈ ΠΈΡ… ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΈ! НаТмитС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ!

Часто Π·Π°Π΄Π°Π²Π°Π΅ΠΌΡ‹Π΅ вопросы ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС

1. Π£ΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Π»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Ρ‚ΠΎΠΊ?

НСт, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π½Π΅ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ ΠΈ Π½Π΅ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Ρ‚ΠΎΠΊ. ВмСсто этого ΠΎΠ½ сниТаСт напряТСниС ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Ρ‚ΠΎΠΊ. ΠŸΡ€ΠΈ этом ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ сигнала остаСтся постоянной.

2. Π—Π°Ρ‡Π΅ΠΌ Π½ΡƒΠΆΠ½Ρ‹ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы?

НазваниС трансформатора ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ Π½Π°ΠΌ ΡƒΠ·Π½Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ Π΄Π΅Π»Π°Π΅Ρ‚. ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΏΠΎΠ΄Π°Π΅Ρ‚ Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ΅ напряТСниС. Π˜Ρ‚Π°ΠΊ, ΠΊΠΎΠ³Π΄Π° Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΠΈΠ»ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ напряТСниС, прСдусмотрСнноС для нашСй Ρ€Π°Π±ΠΎΡ‚Ρ‹, ΠΌΡ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Но это Ρ‚Π΅ΠΊΡƒΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ увСличиваСтся. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ Ссли Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΌΠΈΠ½ΠΈΠΌΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ источник напряТСния ΠΏΡ€ΠΈ Ρ‚ΠΎΠΌ ΠΆΠ΅ Ρ‚ΠΎΠΊΠ΅, Ρ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор для Π½Π°ΡˆΠΈΡ… Ρ†Π΅Π»Π΅ΠΉ Π½Π΅ годится.

3. Врансформатор ΠΈΠΌΠ΅Π΅Ρ‚ 2000 Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, Π½Π°ΠΌΠΎΡ‚Π°Π½Π½Ρ‹Ρ… с ΠΎΠ΄Π½ΠΎΠΉ стороны, ΠΈ 1000 Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΎΠ±Π΅Ρ€Π½ΡƒΡ‚Ρ‹Ρ… с Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны. Если Π½Π° сторонС 2000 Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΡ€ΠΈΠ»ΠΎΠΆΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС 440 Π²ΠΎΠ»ΡŒΡ‚, ΠΊΠ°ΠΊΠΈΠΌ Π±ΡƒΠ΄Π΅Ρ‚ напряТСниС Π½Π° сторонС 1000 Π²ΠΈΡ‚ΠΊΠΎΠ²? И Ρ‡Ρ‚ΠΎ это Π·Π° трансформатор?

НапряТСниС подаСтся Π½Π° сторонС 2000 Π²ΠΈΡ‚ΠΊΠΎΠ². Π˜Ρ‚Π°ΠΊ, это пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΈ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° = 2000. Допустим, это Np.

1000 сторона ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ стороной. Π˜Ρ‚Π°ΠΊ, это вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΈ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° = 1000. Допустим, это нс.

440 Π²ΠΎΠ»ΡŒΡ‚ подаСтся Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ сторону, поэтому это ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС ΠΈ допустим, Ρ‡Ρ‚ΠΎ = Vp

Нам Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС; скаТСм, Ρ‡Ρ‚ΠΎ = Vs.

ΠœΡ‹ Π·Π½Π°Π΅ΠΌ, Ρ‡Ρ‚ΠΎ коэффициСнт ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° = Np/Ns

Π­Ρ‚ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ = Vp/Vs

Π˜Ρ‚Π°ΠΊ, Np/Ns = Vp/Vs

Или, Vs = (Ns/Np) * Vp

ΠŸΠΎΠ΄ΡΡ‚Π°Π²Π»ΡΡ значСния, ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ-

Vs = (1000/2000) * 440

Или, Vs = 220 Π²ΠΎΠ»ΡŒΡ‚

НапряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС Π±ΡƒΠ΄Π΅Ρ‚ = 220 Π²ΠΎΠ»ΡŒΡ‚.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠ°ΠΊ ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ, напряТСниС Π½ΠΈΠΆΠ΅ ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠ³ΠΎ, Π·Π½Π°Ρ‡ΠΈΡ‚, это ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор.

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ Ρ‚ΠΎΠΌ, ΠΊΠ°ΠΊ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ трансформатор

4. ΠΠ°ΠΏΠΈΡˆΠΈΡ‚Π΅ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ различия ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΡ… ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² ΠΈΡ… Ρ€Π°Π±ΠΎΡ‚Π΅. ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠ΅ напряТСниС, Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Π΅Π³ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚. Π’ΠΎΡ‚ Π΅Ρ‰Π΅ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ отличия. НаТмитС здСсь!

5. ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Π²Π»ΠΈΡΡŽΡ‚ Π½Π° Π½Π°ΡˆΡƒ ΠΏΠΎΠ²ΡΠ΅Π΄Π½Π΅Π²Π½ΡƒΡŽ Тизнь. ЭлСктроэнСргия, вырабатываСмая элСктростанциСй, ΠΈΠΌΠ΅Π΅Ρ‚ высокоС напряТСниС (ΠΎΡ‚ ΠΌΠ΅Π³Π°Π²Π°Ρ‚Ρ‚Π° Π΄ΠΎ Π³ΠΈΠ³Π°Π²Π°Ρ‚Ρ‚). Если Π±Ρ‹ Π½Π΅ Π±Ρ‹Π»ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов, Ρ‚ΠΎ Π½Π΅ Π±Ρ‹Π»ΠΎ Π±Ρ‹ элСктричСства Π² домохозяйствах. Когда Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ элСктростанций Π² Π΄ΠΎΠΌ, Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ высокоС напряТСниС ΠΈ ΠΏΠΎΠ΄Π°Π²Π°Ρ‚ΡŒ Π² Π΄ΠΎΠΌΠ°.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ прСдоставлСно: Jasonbook99, «Врансформаторная извСстняковая Π³Π΅Π½Π΅Ρ€ΠΈΡ€ΡƒΡŽΡ‰Π°Ρ станция», CC BY-SA 3.0

6. Каково ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора?

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ трансформации трансформатора являСтся Π²Π°ΠΆΠ½Ρ‹ΠΌ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ для расчСта мощности. Он опрСдСляСтся ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ числа Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ… ΠΈ числа Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…. Π£Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ Π΄Π°Π΅Ρ‚ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ –

ΠŸΠ΅Ρ€Π΅Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ = N p /N s

Np β€” количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Π° Ns β€” количСство ΠΈΠ·Π³ΠΈΠ±ΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ идСального коэффициСнта трансформации. Он Π²Π°Ρ€ΡŒΠΈΡ€ΡƒΠ΅Ρ‚ΡΡ Π² зависимости ΠΎΡ‚ потрСбности. Но для Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π² качСствС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора коэффициСнт трансформации Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ большС Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹.

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ Ρ‚ΠΎΠΌ, ΠΊΠ°ΠΊ трансформаторы ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‚ напряТСниС для сниТСния Ρ‚ΠΎΠΊΠ°

Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором

ЗдравствуйтС, Π΄Ρ€ΡƒΠ·ΡŒΡ, Π² сСгодняшнСй ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΌΡ‹ ΡƒΠ²ΠΈΠ΄ΠΈΠΌ, Π² Ρ‡Π΅ΠΌ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Ρ€Π°Π·Π½ΠΈΡ†Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. .

Врансформатор β€” это стационарноС устройство, Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‰Π΅Π΅ Π²Ρ€Π°Ρ‰Π°ΡŽΡ‰ΠΈΡ…ΡΡ частСй, ΠΊΠ°ΠΊ любой Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ пСрСдаСтся ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ Π½Π° Ρ‚ΠΎΠΉ ΠΆΠ΅ частотС, Π½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС. Если Π΅ΡΡ‚ΡŒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор, Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ большС напряТСния, Π° Ссли Π΅ΡΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ, Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ мСньшС напряТСния.

ОсновноС Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΎΠ΄ΠΈΠ½ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ напряТСниС, Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Π΅Π³ΠΎ. Π’Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС Π² ступСнчатом подтрансформаторС Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ΅, Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠ΅ Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π·Π½ΠΈΡ†Ρ‹ Π² конструкции этого ΡƒΡ‚ΡŽΠ³Π° Π½Π΅Ρ‚, ΠΎΠ½Π° Π²Π°ΠΆΠ½Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ с Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния эксплуатации. Π”Π°Π²Π°ΠΉΡ‚Π΅ сначала посмотрим, ΠΊΠ°ΠΊΠΎΠ²ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Бэйна.

ΠšΡ€Π°Ρ‚ΠΊΠΎΠ΅ Π²Π²Π΅Π΄Π΅Π½ΠΈΠ΅

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора:

ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΈΠΌΠ΅Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ высокоС напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС, поэтому ΠΎΠ½ называСтся стопорным трансформатором. ΠŸΡ€ΠΈ этом Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ сохраняСтся большСС количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Ρ‡Π΅ΠΌ Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, Π·Π° счСт Ρ‡Π΅Π³ΠΎ Π΅Π³ΠΎ выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ Ρƒ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ.

Β

Π’ Ρ‚Π°ΠΊΠΈΡ… странах, ΠΊΠ°ΠΊ Индия, Π²Ρ‹Ρ€Π°Π±ΠΎΡ‚ΠΊΠ° элСктроэнСргии Π² основном осущСствляСтся ΠΏΡ€ΠΈ напряТСнии 11 ΠΊΠ’. Π’ Индии ΠΈΠ· экономичСских сообраТСний элСктроэнСргия пСрСдаСтся Π½Π° большиС расстояния, поэтому Ρ‚Π°ΠΊΠΈΠ΅ трансформаторы ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ для доставки элСктроэнСргии Π½Π° 220ΠΊΠ’ ΠΈΠ»ΠΈ 440ΠΊΠ’ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ высоких ΠΎΠΏΠΎΡ€. Π’ Ρ‚Π°ΠΊΠΎΠ΅ врСмя Π΅Π³ΠΎ мСсто Π² любой элСктростанции становится Π²Π°ΠΆΠ½Ρ‹ΠΌ.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора:

Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ мСньшС Π²ΠΈΡ‚ΠΊΠΎΠ², Ρ‡Π΅ΠΌ пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора. Из-Π·Π° этого Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚Π΅ мСньшСС напряТСниС, Ρ‡Π΅ΠΌ Π½Π° сторонС ΠΏΠ΅Ρ€ΠΈΠΌΠ΅Ρ‚Ρ€Π°. Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ смыслС высокая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ высокоС напряТСниС ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ Π½ΠΈΠ·ΠΊΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС.

Β

Π’ ΠΊΠΎΠ½Ρ†Π΅ ΠΏΠΎΠ΄Π°Ρ‡ΠΈ элСктроэнСргии Π½Π° нСбольшиС ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ‚Π°ΠΊΠΈΠ΅ трансформаторы, ΠΊΠ°ΠΊ 220 ΠΊΠ’ ΠΈΠ»ΠΈ 400 ΠΊΠ’, Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ высокой мощности, Ρ‡Ρ‚ΠΎ ΠΌΡ‹ Π½Π΅ ΠΌΠΎΠΆΠ΅ΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΠΎΠ΅-Π»ΠΈΠ±ΠΎ пространство Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ ΠΌΡ‹ Π½ΠΈΠΆΠ΅ 220 ΠΊΠ’ / 230 Π’, Ρ‚.Π΅. Π£ Π½Π΅Π³ΠΎ мСньшС Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Ρ‡Π΅ΠΌ Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, поэтому получаСтся мСньшая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором:

Π‘Π°Π·ΠΎΠ²Ρ‹ΠΉ ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор
ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π² ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сниТаСт Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС.
НапряТСниС НизкоС Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΏΡ€ΠΈ высоком Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΌ напряТСнии Π’Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π²Ρ‹ΡˆΠ΅, Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π½ΠΈΠΆΠ΅
ΠžΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠžΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния находится Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС. ΠžΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния — пСрвичная сторона
Π’Π΅ΠΊΡƒΡ‰ΠΈΠΉ Π’ΠΎΠΊ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ Π’ΠΎΠΊ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС мСньшС, Ρ‡Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ
Π Π°Π·ΠΌΠ΅Ρ€ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΈΠ· толстого ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΈΠ· толстого ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.
НоминальноС Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС 11000 Π²ΠΎΠ»ΡŒΡ‚ ΠΈΠ»ΠΈ Π²Ρ‹ΡˆΠ΅ 110Π’, 24Π’, 20Π’, 10Π’ ΠΈ Ρ‚.Π΄.
ΠŸΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ЭлСктростанция, рСнтгСновский Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚, микроволновая ΠΏΠ΅Ρ‡ΡŒ ΠΈ Ρ‚. Π΄. Π”Π²Π΅Ρ€Π½ΠΎΠΉ Π·Π²ΠΎΠ½ΠΎΠΊ, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ напряТСния, Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ. Врансформатор Π² ΠΆΠΈΠ»ΠΎΠΌ посСлкС ΠΏΡ€.

БущСствСнныС различия ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами:

Когда напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, Ρ‚Π°ΠΊΠΎΠΉ трансформатор называСтся ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ссли напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС мСньшС, Ρ‚ΠΎ трансформатор называСтся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ.

Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС находится Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ сторонС, Π° Π±ΠΎΠ»Π΅Π΅ высокоС напряТСниС β€” Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ. ΠŸΡ€ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ напряТСниС Π²Ρ‹ΡˆΠ΅, Π° Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹ΠΌ.

Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ ΡΠΎΠ·Π΄Π°ΡŽΡ‚ΡΡ мСньшС, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ создаСтся большС. Π’ΠΎΠ³Π΄Π° ΠΊΠ°ΠΊ Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ Π½ΠΈΠΆΠ΅, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ‚ΠΎΠΊ ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ Π²Ρ‹ΡˆΠ΅.

ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΈΠ· толстого ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. А вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΈΠ· Ρ‚ΠΎΠ½ΠΊΠΎΠ³ΠΎ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ Ρƒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Π²Ρ‹ΡˆΠ΅. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ сторонС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ толстый ΠΌΠ΅Π΄Π½Ρ‹ΠΉ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄.

Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ:

Один ΠΈ Ρ‚ΠΎΡ‚ ΠΆΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ ΠΈΠ»ΠΈ пониТСния. Π’ зависимости ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ обСспСчСно Π΅Π³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅. Если Π½Π° Π²Ρ…ΠΎΠ΄ подаСтся Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС, ΠΎΠ½ становится ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. Π’ΠΎΡ‡Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅, Ссли это напряТСниС подаСтся Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ сторону, Ρ‚ΠΎ этот трансформатор становится ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором.

Нравится этот пост? ΠŸΠΎΠ΄Π΅Π»ΠΈΡ‚Π΅ΡΡŒ этим с вашими Π΄Ρ€ΡƒΠ·ΡŒΡΠΌΠΈ!

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ –

  • 10 Π»ΡƒΡ‡ΡˆΠΈΡ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ трансформаторов Π² Индии
  • Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ постоянного Ρ‚ΠΎΠΊΠ°
  • Асинхронный Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ с ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΌ Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΈ области примСнСния
  • Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ химичСскоС Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ | Как ΠΎΠ½ΠΈ это Π΄Π΅Π»Π°ΡŽΡ‚ | ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° химичСского зазСмлСния
  • ΠŸΠΎΠ³Ρ€ΡƒΠΆΠ½ΠΎΠΉ насос | Π’ΠΈΠΏΡ‹ ΠΏΠΎΠ³Ρ€ΡƒΠΆΠ½Ρ‹Ρ… насосов | ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΈ Π΅Π³ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅
  • Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ ΠΈ изоляторы | ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² ΠΈ изоляторов | ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² ΠΈ изоляторов

Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами

ОсновноС ΠΊΠ»ΡŽΡ‡Π΅Π²ΠΎΠ΅ Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Ρ‚ΠΎΠ³Π΄Π° ΠΊΠ°ΠΊ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сниТаСт Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ. Π—Π΄Π΅ΡΡŒ эта ΡΡ‚Π°Ρ‚ΡŒΡ Π΄Π°Π΅Ρ‚ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎΠ± основных ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Ρ… различиях ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами, пСрСчислСнными Π½ΠΈΠΆΠ΅.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора:

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сниТаСт Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΈΠ»ΠΈ, Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ высокоС напряТСниС, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ с Π½ΠΈΠ·ΠΊΠΈΠΌ Ρ‚ΠΎΠΊΠΎΠΌ Π² напряТСниС, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ с большим Ρ‚ΠΎΠΊΠΎΠΌ. Наша силовая Ρ†Π΅ΠΏΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ напряТСниС ΠΎΡ‚ 230 Π΄ΠΎ 110 Π’, Π½ΠΎ для Π΄Π²Π΅Ρ€Π½ΠΎΠ³ΠΎ Π·Π²ΠΎΠ½ΠΊΠ° трСбуСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ 16 Π’. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ слСдуСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор для сниТСния напряТСния ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ со 110 Π’ ΠΈΠ»ΠΈ напряТСния с 220 Π’ Π΄ΠΎ 16 Π’.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора:

Когда напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ, трансформатор называСтся ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. Π’ этом трансформаторС число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ всСгда большС числа Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ высокоС напряТСниС.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ различия ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами пСрСчислСны Π½ΠΈΠΆΠ΅:


  • Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния являСтся ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Π° ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ.
  • Когда Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС большС Π΅Π³ΠΎ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, ΠΎΠ½ называСтся ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором, Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора мСньшС.
  • ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ напряТСниС ΠΎΡ‚ 220 Π’ Π΄ΠΎ 11 ΠΊΠ’ ΠΈΠ»ΠΈ Π²Ρ‹ΡˆΠ΅, Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор β€” ΠΎΡ‚ 440 Π΄ΠΎ 220 Π’, 220–110 Π’ ΠΈΠ»ΠΈ 110–24 Π’, 20 Π’, 10 Π’ ΠΈ Ρ‚. Π΄.Β
  • Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Π° ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ.
  • ΠŸΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ Ρ‚ΠΎΠΊΠ΅ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Π½ΠΈΠ·ΠΊΠΈΠΉ Ρ‚ΠΎΠΊ, Π° ΠΏΡ€ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Ρ‚ΠΎΠΊ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ высокий.
  • ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π² основном ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² элСктростанциях, рСнтгСновских Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°Ρ…, ΠΌΠ°ΡˆΠΈΠ½Π°Ρ…, ΠΌΠΈΠΊΡ€ΠΎΠ²ΠΎΠ»Π½ΠΎΠ²Ρ‹Ρ… ΠΏΠ΅Ρ‡Π°Ρ… ΠΈ Ρ‚. Π΄., Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π² основном ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² Π΄Π²Π΅Ρ€Π½Ρ‹Ρ… Π·Π²ΠΎΠ½ΠΊΠ°Ρ…, прСобразоватСлях напряТСния ΠΈ Ρ‚. Π΄.Β
  • Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° состоит ΠΈΠ· ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° с толстой изоляциСй, Π° вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° состоит ΠΈΠ· Ρ‚ΠΎΠ½ΠΊΠΎΠ³ΠΎ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° с изоляциСй, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ высок, поэтому ΠΌΠ΅Π΄Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ с толстой изоляциСй ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для изготовлСния Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°.
  • Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Ρ‚ΠΎΠΊ ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ ΠΌΠ΅Π½Π΅Π΅ Ρ€Π°Π·Π²ΠΈΡ‚Ρ‹ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Π° сильно Ρ€Π°Π·Π²ΠΈΡ‚Ρ‹ Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ΅. Π½ΠΎ Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС напряТСниС Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ Π½ΠΈΠ·ΠΊΠΎΠ΅, поэтому Ρ‚ΠΎΠΊ ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ высокиС.

Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ информация:


  1. Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ соСдинСниСм Π·Π²Π΅Π·Π΄Π°-Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ
  2. Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ силовым трансформатором ΠΈ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ трансформатором

ОсновноС ΠΊΠ»ΡŽΡ‡Π΅Π²ΠΎΠ΅ Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сниТаСт Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ. Π—Π΄Π΅ΡΡŒ эта ΡΡ‚Π°Ρ‚ΡŒΡ Π΄Π°Π΅Ρ‚ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎΠ± основных ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Ρ… различиях ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами, пСрСчислСнными Π½ΠΈΠΆΠ΅.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора:

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сниТаСт Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΈΠ»ΠΈ, Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ высокоС напряТСниС, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ с Π½ΠΈΠ·ΠΊΠΈΠΌ Ρ‚ΠΎΠΊΠΎΠΌ Π² напряТСниС, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ с большим Ρ‚ΠΎΠΊΠΎΠΌ. Наша силовая Ρ†Π΅ΠΏΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ напряТСниС ΠΎΡ‚ 230 Π΄ΠΎ 110 Π’, Π½ΠΎ для Π΄Π²Π΅Ρ€Π½ΠΎΠ³ΠΎ Π·Π²ΠΎΠ½ΠΊΠ° трСбуСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ 16 Π’. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ слСдуСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор для сниТСния напряТСния ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ со 110 Π’ ΠΈΠ»ΠΈ напряТСния с 220 Π’ Π΄ΠΎ 16 Π’.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора:

Когда напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ, трансформатор называСтся ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. Π’ этом трансформаторС число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ всСгда большС числа Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ высокоС напряТСниС.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ различия ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформаторами пСрСчислСны Π½ΠΈΠΆΠ΅:


  • Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния являСтся ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Π° ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ.
  • Когда Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС большС Π΅Π³ΠΎ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, ΠΎΠ½ называСтся ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором, Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора мСньшС.
  • ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ напряТСниС ΠΎΡ‚ 220 Π’ Π΄ΠΎ 11 ΠΊΠ’ ΠΈΠ»ΠΈ Π²Ρ‹ΡˆΠ΅, Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор β€” ΠΎΡ‚ 440 Π΄ΠΎ 220 Π’, 220–110 Π’ ΠΈΠ»ΠΈ 110–24 Π’, 20 Π’, 10 Π’ ΠΈ Ρ‚. Π΄.Β
  • Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния являСтся Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Π° ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° высокого напряТСния ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ.
  • ΠŸΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ Ρ‚ΠΎΠΊΠ΅ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ Π½ΠΈΠ·ΠΊΠΈΠΉ Ρ‚ΠΎΠΊ, Π° ΠΏΡ€ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Ρ‚ΠΎΠΊ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ высокий.
  • ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π² основном ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² элСктростанциях, рСнтгСновских Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°Ρ…, ΠΌΠ°ΡˆΠΈΠ½Π°Ρ…, ΠΌΠΈΠΊΡ€ΠΎΠ²ΠΎΠ»Π½ΠΎΠ²Ρ‹Ρ… ΠΏΠ΅Ρ‡Π°Ρ… ΠΈ Ρ‚. Π΄., Π° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π² основном ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² Π΄Π²Π΅Ρ€Π½Ρ‹Ρ… Π·Π²ΠΎΠ½ΠΊΠ°Ρ…, прСобразоватСлях напряТСния ΠΈ Ρ‚. Π΄.Β
  • Π’ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° состоит ΠΈΠ· ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° с толстой изоляциСй, Π° вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° состоит ΠΈΠ· Ρ‚ΠΎΠ½ΠΊΠΎΠ³ΠΎ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° с изоляциСй, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ Π² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ высок, поэтому ΠΌΠ΅Π΄Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ с толстой изоляциСй ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для изготовлСния Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ.

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
