Понижение напряжения резистором: расчет и применение

Как рассчитать резистор для понижения напряжения. Какие способы понижения напряжения существуют. Когда целесообразно использовать резистор для снижения напряжения. Какие недостатки имеет метод понижения напряжения резистором.

Что такое понижение напряжения и зачем оно нужно

Понижение напряжения — это процесс уменьшения величины электрического напряжения в цепи. Данная процедура может потребоваться в следующих случаях:

• Для питания устройств, рассчитанных на меньшее напряжение, чем имеющийся источник питания
• Для защиты чувствительных компонентов от перенапряжения
• Для регулировки яркости светодиодов и ламп
• Для создания источников опорного напряжения в электронных схемах

Существует несколько способов понижения напряжения, каждый из которых имеет свои преимущества и недостатки. Рассмотрим основные методы.

Основные способы понижения напряжения

Для понижения напряжения в электрических цепях применяются следующие основные методы:

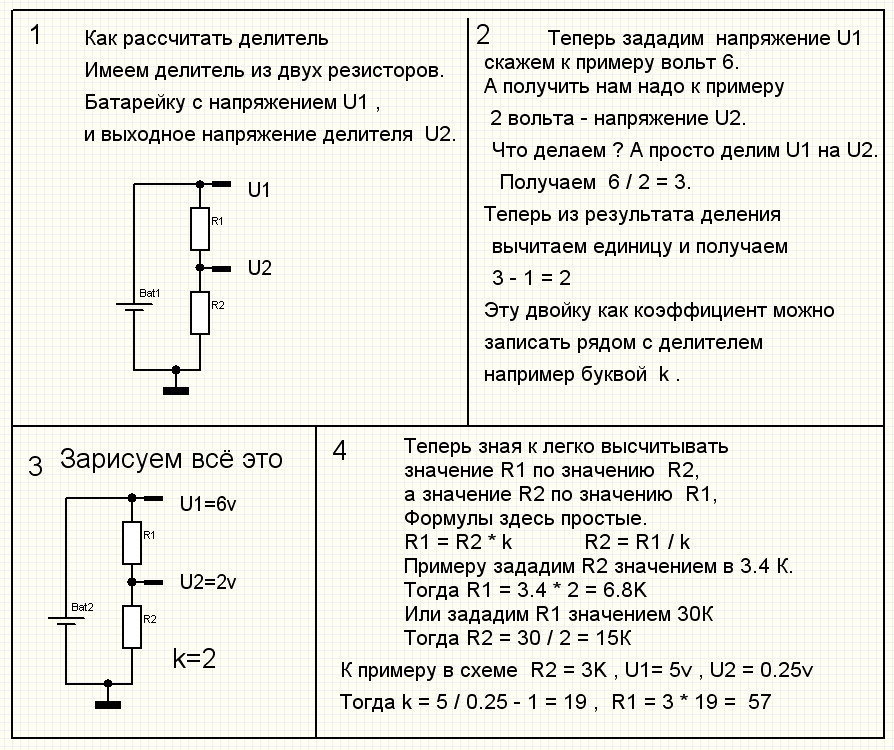

1. Использование резистивного делителя напряжения
2. Применение линейных стабилизаторов напряжения
3. Использование импульсных преобразователей напряжения
4. Применение трансформаторов (для переменного тока)
5. Использование диодов и стабилитронов

Каждый из этих методов имеет свою область применения. Выбор конкретного способа зависит от требуемой мощности, КПД, стоимости и других факторов.

Понижение напряжения с помощью резистора

Использование резистора — один из самых простых способов понизить напряжение в цепи. Принцип основан на падении напряжения на резисторе при протекании через него тока.

Как это работает? При подключении резистора последовательно с нагрузкой, часть напряжения падает на резисторе, а оставшаяся часть приходится на нагрузку. Величина падения напряжения на резисторе зависит от его сопротивления и протекающего тока.

Формула для расчета резистора

Для расчета необходимого сопротивления резистора используется закон Ома:

R = (Uвх — Uвых) / I

Где:

• R — сопротивление резистора (Ом)
• Uвх — входное напряжение (В)
• Uвых — требуемое выходное напряжение (В)
• I — ток нагрузки (А)

Пример расчета

Допустим, нужно понизить напряжение с 12В до 5В при токе нагрузки 100 мА. Рассчитаем необходимое сопротивление резистора:

R = (12В — 5В) / 0.1А = 70 Ом

Мощность рассеивания на резисторе составит:

P = (12В — 5В) * 0.1А = 0.7 Вт

Таким образом, потребуется резистор сопротивлением 70 Ом и мощностью не менее 0.7 Вт.

Преимущества и недостатки метода понижения напряжения резистором

Использование резистора для понижения напряжения имеет ряд преимуществ и недостатков:

Преимущества:

• Простота реализации
• Низкая стоимость
• Отсутствие электромагнитных помех
• Компактность

Недостатки:

• Низкий КПД из-за рассеивания энергии на резисторе
• Нестабильность выходного напряжения при изменении тока нагрузки
• Ограниченная мощность из-за нагрева резистора
• Невозможность повышения напряжения

Когда целесообразно использовать резистор для понижения напряжения

Несмотря на недостатки, понижение напряжения с помощью резистора может быть оптимальным решением в следующих случаях:

• При малых токах нагрузки (до 100-200 мА)
• В простых устройствах, где не требуется высокая стабильность напряжения
• Для питания светодиодов и других маломощных компонентов
• В качестве временного решения при отладке схем
• В учебных целях для демонстрации принципов электротехники

Альтернативные методы понижения напряжения

Для более эффективного понижения напряжения, особенно при больших токах нагрузки, рекомендуется использовать следующие альтернативные методы:

Линейные стабилизаторы напряжения

Линейные стабилизаторы, такие как LM7805 или LM317, обеспечивают стабильное выходное напряжение и защиту от короткого замыкания. Однако они также имеют низкий КПД при большой разнице между входным и выходным напряжением.

Импульсные преобразователи напряжения

DC-DC преобразователи на основе ШИМ-контроллеров обеспечивают высокий КПД (до 95%) и могут работать в широком диапазоне входных напряжений. Они идеально подходят для питания мощных устройств.

Трансформаторы

Для понижения напряжения переменного тока эффективно использовать трансформаторы. Они обеспечивают гальваническую развязку и могут работать с большими мощностями.

Практические рекомендации по понижению напряжения резистором

Если вы решили использовать резистор для понижения напряжения, учтите следующие рекомендации:

1. Всегда выбирайте резистор с запасом по мощности (минимум в 2 раза больше расчетной)
2. Используйте резисторы с низким температурным коэффициентом сопротивления
3. При больших токах применяйте несколько параллельно соединенных резисторов
4. Обеспечьте хорошее охлаждение резистора при значительном рассеивании мощности
5. Для точной подстройки напряжения используйте переменные резисторы

Заключение

Понижение напряжения с помощью резистора — простой и доступный метод, который может быть эффективен в определенных ситуациях. Однако он имеет существенные ограничения по мощности и эффективности. Для более серьезных применений рекомендуется использовать специализированные стабилизаторы напряжения или импульсные преобразователи.

Выбор оптимального метода понижения напряжения зависит от конкретных требований вашего проекта. Всегда учитывайте такие факторы, как требуемая мощность, стабильность напряжения, КПД и стоимость реализации.

Напряжение, как его понизить и повысить

Электрическое напряжение между точками A и B электрической цепи или электрического поля — физическая величина, значение которой равно работе эффективного электрического поля (включающего сторонние поля), совершаемой при переносе единичного пробного электрического заряда из точки A в точку B.

Напряжение и сила тока — две основных величины в электричестве. Кроме них выделяют и ряд других величин: заряд, напряженность магнитного поля, напряженность электрического поля, магнитная индукция и другие. Практикующему электрику или электронщику в повседневной работе чаще всего приходится оперировать именно напряжением и током — Вольтами и Амперами. В этой статье мы расскажем именно о напряжении, о том, что это такое и как с ним работать.

Определение физической величины

Напряжение это разность потенциалов между двумя точками, характеризует выполненную работу электрического поля по переносу заряда из первой точки во вторую. Измеряется напряжение в Вольтах. Значит, напряжение может присутствовать только между двумя точками пространства. Следовательно, измерить напряжение в одной точке нельзя.

Потенциал обозначается буквой «Ф», а напряжение буквой «U». Если выразить через разность потенциалов, напряжение равно:

U=Ф1-Ф2

Если выразить через работу, тогда:

U=A/q,

где A — работа, q — заряд.

Измерение напряжения

Напряжение измеряется с помощью вольтметра. Щупы вольтметра подключают на две точки напряжение, между которыми нас интересует, или на выводы детали, падение напряжения на которой мы хотим измерить. При этом любое подключение к схеме может влиять на её работу. Это значит, что при добавлении параллельно элементу какой-либо нагрузки ток в цепи изменить и напряжение на элементе измениться по закону Ома.

Вывод:

Вольтметр должен обладать максимально высоким входным сопротивлением, чтобы при его подключении итоговое сопротивление на измеряемом участке оставалось практически неизменным. Сопротивление вольтметра должно стремиться к бесконечности, и чем оно больше, тем большая достоверность показаний.

На точность измерений (класс точности) влияет целый ряд параметров. Для стрелочных приборов – это и точность градуировки измерительной шкалы, конструктивные особенности подвеса стрелки, качество и целостность электромагнитной катушки, состояние возвратных пружин, точность подбора шунта и прочее.

Для цифровых приборов — в основном точность подбора резисторов в измерительном делителе напряжения, разрядность АЦП (чем больше, тем точнее), качество измерительных щупов.

Для измерения постоянного напряжения с помощью цифрового прибора (например, мультиметра), как правило, не имеет значения правильность подключения щупов к измеряемой цепи. Если вы подключите положительный щуп к точке с более отрицательным потенциалом, чем у точки, к которой подключен отрицательный щуп — то на дисплее перед результатом измерения появится знак «–».

А вот если вы меряете стрелочным прибором нужно быть внимательным, При неправильном подсоединении щупов стрелка начнет отклоняться в сторону нуля, упрется в ограничитель. При измерении напряжений близких к пределу измерений или больше она может заклинить или погнуться, после чего о точности и дальнейшей работе этого прибора говорить не приходится.

Для большинства измерений в быту и в электронике на любительском уровне достаточно и вольтметра встроенного в мультиметры типа DT-830 и подобных.

Чем больше измеряемые значения — тем ниже требования к точности, ведь если вы измеряете доли вольта и у вас погрешность в 0.1В — это существенно исказит картину, а если вы измеряете сотни или тысяч вольт, то погрешность и в 5 вольт не сыграет существенной роли.

Что делать если напряжение не подходит для питания нагрузки

Для питания каждого конкретного устройства или аппарата нужно подать напряжение определенной величины, но случается, так что имеющийся у вас источник питания не подходит и выдает низкое или слишком высокое напряжение. Решается эта проблема разными способами, в зависимости от требуемой мощности, напряжения и силы тока.

Как понизить напряжение сопротивлением?

Сопротивление ограничивает ток и при его протекании падает напряжение на сопротивление (токоограничивающий резистор). Такой способ позволяет понизить напряжение для питания маломощных устройств с токами потребления в десятки, максимум сотни миллиампер.

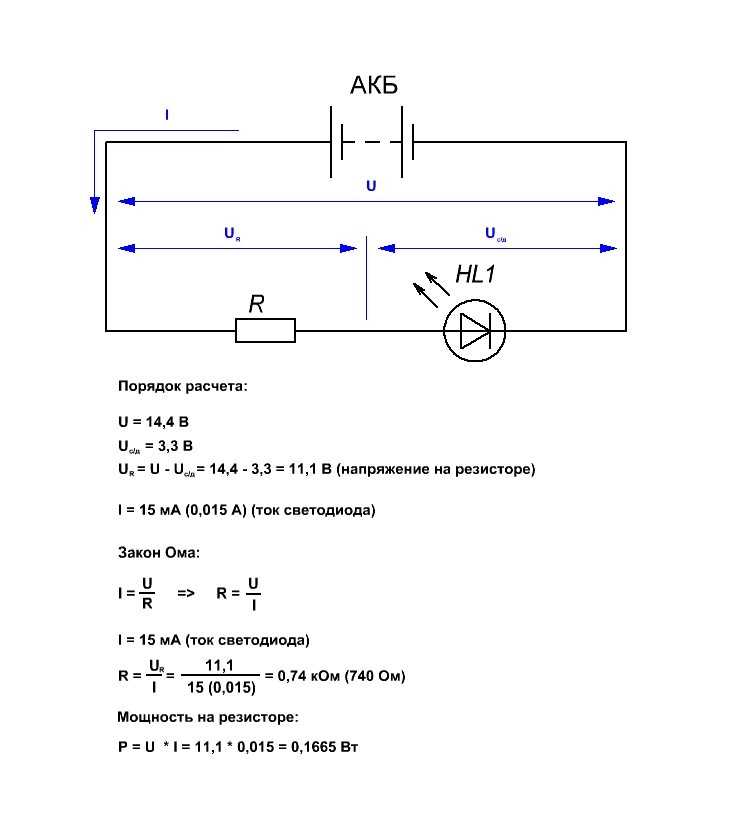

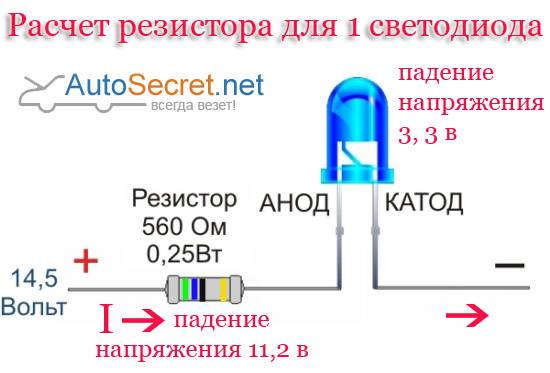

Примером такого питания можно выделить включение светодиода в сеть постоянного тока 12 (например, бортовая сеть автомобиля до 14.7 Вольт). Тогда, если светодиод рассчитан на питание от 3.3 В, током в 20 мА, нужен резистор R:

R=(14.7-3.3)/0.02)= 570 Ом

Но резисторы отличаются по максимальной рассеиваемой мощности:

P=(14.7-3.3)*0.02=0.228 Вт

Ближайший по номиналу в большую сторону — резистор на 0.25 Вт.

Именно рассеиваемая мощность и накладывает ограничение на такой способ питания, обычно мощность резисторов не превышает 5-10 Вт. Получается, что если нужно погасить большое напряжение или запитать таким образом нагрузку мощнее, придется ставить несколько резисторов т. к. мощности одного не хватит и ее можно распределить между несколькими.

Способ снижения напряжения резистором работает и в цепях постоянного тока и в цепях переменного тока.

Недостаток — выходное напряжение ничем нестабилизировано и при увеличении и снижении тока оно изменяется пропорционально номиналу резистора.

Как понизить переменное напряжение дросселем или конденсатором?

Если речь вести только о переменном токе, то можно использовать реактивное сопротивление. Реактивное сопротивление есть только в цепях переменного тока, это связно с особенностями накопления энергии в конденсаторах и катушках индуктивности и законами коммутации.

Дроссель и конденсатор в переменном токе могут быть использованы в роли балластного сопротивления.

Реактивное сопротивление дросселя (и любого индуктивного элемента) зависит от частоты переменного тока (для бытовой электросети 50 Гц) и индуктивности, оно рассчитывается по формуле:

где ω – угловая частота в рад/с, L-индуктивность, 2пи – необходимо для перевода угловой частоты в обычную, f – частота напряжения в Гц.

Реактивное сопротивление конденсатора зависит от его емкости (чем меньше С, тем больше сопротивление) и частоты тока в цепи (чем больше частота, тем меньше сопротивление). Его можно рассчитать так:

Пример использования индуктивного сопротивление — это питание люминесцентных ламп освещения, ДРЛ ламп и ДНаТ. Дроссель ограничивает ток через лампу, в ЛЛ и ДНаТ лампах он используется в паре со стартером или импульсным зажигающем устройством (пусковое реле) для формирования всплеска высокого напряжения включающего лампу. Это связано с природой и принципом работы таких светильников.

А конденсатор используют для питания маломощных устройств, его устанавливают последовательно с питаемой цепью. Такой блок питания называется «бестрансфоматорный блок питания с балластным (гасящим) конденсатором».

Очень часто встречают в качестве ограничителя тока заряда аккумуляторов (например, свинцовых) в носимых фонарях и маломощных радиоприемниках. Недостатки такой схемы очевидны — нет контроля уровня заряда аккумулятора, их выкипание, недозаряд, нестабильность напряжения.

Как понизить и стабилизировать напряжение постоянного тока

Чтобы добиться стабильного выходного напряжения можно использовать параметрические и линейные стабилизаторы. Часто их делают на отечественных микросхемах типа КРЕН или зарубежных типа L78xx, L79xx.

Линейный преобразователь LM317 позволяет стабилизировать любое значение напряжения, он регулируемый до 37В, вы можете сделать простейший регулируемый блок питания на его основе.

Если нужно незначительно снизить напряжение и стабилизировать его описанные ИМС не подойдут. Чтобы они работали должна быть разница порядка 2В и более. Для этого созданы LDO(low dropout)-стабилизаторы. Их отличие заключается в том, что для стабилизации выходного напряжение нужно, чтобы входное его превышало на величину от 1В. Пример такого стабилизатора AMS1117, выпускается в версиях от 1.2 до 5В, чаще всего используют версии на 5 и 3.3В, например в платах Arduino и многом другом.

Конструкция всех вышеописанных линейных понижающих стабилизаторов последовательного типа имеет существенный недостаток – низкий КПД. Чем больше разница между входным и выходным напряжением – тем он ниже. Он просто «сжигает» лишнее напряжение, переводя его в тепло, а потери энергии равны:

Pпотерь = (Uвх-Uвых)*I

Компания AMTECH выпускает ШИМ аналоги преобразователей типа L78xx, они работают по принципу широтно-импульсной модуляции и их КПД равен всегда более 90%.

Они просто включают и выключают напряжение с частотой до 300 кГц (пульсации минимальны). А действующее напряжение стабилизируется на нужном уровне. А схема включения аналогичная линейным аналогам.

Как повысить постоянное напряжение?

Для повышения напряжения производят импульсные преобразователи напряжения. Они могут быть включены и по схеме повышения (boost), и понижения (buck), и по повышающе-понижающей (buck-boost) схеме. Давайте рассмотрим несколько представителей:

1. Плата на базе микросхемы XL6009

2. Плата на базе LM2577, работает на повышение и понижение выходного напряжения.

3. Плата преобразователь на FP6291, подходит для сборки 5 V источника питания, например powerbank. С помощью корректировке номиналов резисторов может перестраиваться на другие напряжения, как и любые другие подобные преобразователь – нужно корректировать цепи обратной связи.

4. Плата на базе MT3608

Здесь всё подписано на плате – площадки для пайки входного – IN и выходного – OUT напряжения. Платы могут иметь регулировку выходного напряжения, а в некоторых случая и ограничения тока, что позволяет сделать простой и эффективный лабораторный блок питания. Большинство преобразователей, как линейных, так и импульсных имеют защиту от КЗ.

Как повысить переменное напряжение?

Для корректировки переменного напряжения используют два основных способа:

1. Автотрансформатор;

2. Трансформатор.

Автотрансформатор – это дроссель с одной обмоткой. Обмотка имеет отвод от определенного количества витков, так подключаясь между одним из концов обмотки и отводом, на концах обмотки вы получаете повышенное напряжение во столько раз, во сколько соотносится общее количество витков и количество витков до отвода.

Промышленностью выпускаются ЛАТРы – лабораторные автотрансформаторы, специальные электромеханические устройства для регулировки напряжения. Очень широко применение они нашли в разработке электронных устройств и ремонте источников питания. Регулировка достигается за счет скользящего щеточного контакта, к которому подключается питаемое устройство.

Недостатком таких устройств является отсутствие гальванической развязки. Это значит, что на выходных клеммах может запросто оказаться высокое напряжение, отсюда опасность поражения электрическим током.

Трансформатор – это классический способ изменения величины напряжения. Здесь есть гальваническая развязка от сети, что повышает безопасность таких установок. Величина напряжения на вторичной обмотке зависит от напряжений на первичной обмотки и коэффициента трансформации.

Uвт=Uперв*Kтр

Kтр=N1/N2

Отдельный вид – это импульсные трансформаторы. Они работают на высоких частотах в десятки и сотни кГц. Используются в подавляющем большинстве импульсных блоках питания, например:

— Зарядное устройство вашего смартфона;

— Блок питания ноутбука;

— Блок питания компьютера.

За счет работы на большой частоте снижаются массогабаритные показатели, они в разы меньше чем у сетевых (50/60 Гц) трансформаторов, количество витков на обмотках и, как следствие, цена. Переход на импульсные блоки питания позволил уменьшить габариты и вес всей современной электроники, снизить её потребление за счет увеличения кпд (в импульсных схемах 70-98%).

В магазинах часто встречаются электронные траснформаторы, на их вход подаётся сетевое напряжение 220В, а на выходе например 12 В переменное высокочастотное, для использования в нагрузке которая питается от постоянного тока нужно дополнительно устанавливать на выход диодный мост из высокоскоростных диодов.

Внутри находится импульсный трансформатор, транзисторные ключи, драйвер, или автогенераторная схема, как изображена ниже.

Достоинства – простота схемы, гальваническая развязка и малые размеры.

Недостатки – большинство моделей, что встречаются в продаже, имеют обратную связь по току, это значит что без нагрузки с минимальной мощностью (указано в спецификациях конкретного прибора) он просто не включится. Отдельные экземпляры оборудованы уже ОС по напряжению и работают на холостом ходу без проблем.

Используются чаще всего для питания 12В галогенных ламп, например точечные светильники подвесного потолка.

Заключение

Мы рассмотрели базовые сведения о напряжении, его измерении, а также регулировки. Современная элементная база и ассортимент готовых блоков и преобразователей позволяет реализовывать любые источники питания с необходимыми выходными характеристиками. Подробнее о каждом из способов можно написать отдельную статью, в пределах этой я постарался уместить базовые сведения, необходимые для быстрого подбора удобного для вас решения.

Ранее ЭлектроВести писали о топе-5 самых безумных батарей будущего

По материалам: electrik. info.



Понизить напряжение с 24 до 12 вольт. какой резистор нужен, чтоб понизить напр. с 24 до 12 вольт. укажите, пожалст, все хар. -ки резистора: сопротивлВт,

ГлавнаяРазноеПонизить напряжение с 24 до 12 вольт

Как понизить напряжение с 24 вольт до 12 вольт наиболее простым способом. — prg-rb

Как понизить напряжение с 24 вольт до 12 вольт наиболее простым способом.

1. наверное стабилизатор поставить из темы lm317 (можно конечно разобрать и поменять сопрот около оптопары ОС но это зависит от схемотехники и сложнее стаба)
2. Один вариант последовательно через неполярный мощный конденсатор в сеть включить, емкость подобрать . Другой вариант- на плате стабилизатора, рядом с стабилитроном должен управляющий резистор стоять, возможно он и переменный. для постоянки первый вариант не подойдт. Не прочитал сразу.
3. Делитель напряжения на сопротивлениях. Вспомни законы Киргофа или Ома
4. КР142ЕН8Б -самый лучший вариант. на ногу1 (если смотреть на «морду»кренки) -подашь 24 Вольта, нога2-это общий минус, нога 3-выход 12 Вольт. и ещ-кренка должна стоять на радиаторе!
5. Назовите, пожалуйста, марку принтера. Лучше бы переделать сам БП. Паяльником помахиваете — разберемся, что нада сделать. Правда, это уже не самый простой метод. Самый простой установите в разрыв плюсового провода стабилизатор КР142ен8в (15 В, 1,5 А) 1 ножку к БП, 2 вывод -к минусовому проводу, 3 выв. — к усилителю. Не забудьте установить МС на радиатор. Судя по питающтм напряжениям — усилитель у Вас с выходной мощностью не более 8 Вт (не китайских, а электрических)
6. Для автоусилителя этот блок питания не подойдет, т. к. он слишком слабый 24Вт, я думаю ваш усилитель помощнее будет
7. Поставить понижающий трансформатор
8. Если ток переменный — трансформатором (намотайте сами) . Если постоянный — найлучший вариант — стабилизатор (крен8б, 7812 и т. д. ) если нужен мааалентький ток — делитель напряжения на 2 резисторах.
9. Через лампочку. Методом подбора.
10. самый простой подцепить потребитель на 12 вольт
11. можно взять лампочку на 12 вольт и включить последовательно цепи. То есть к плюсу подсоединить + усилителя к — усилтеля подсоединить 1 контакт лампочки а второй контакт кинуть на минус блока питания

Внимание, только СЕГОДНЯ!

prg-rb.ru

КАК СДЕЛАТЬ ИЗ 12 ВОЛЬТ 24

   Недавно мы рассматривали устройство понижающее напряжение с 24 до 12 вольт, а теперь изучим повышающий преобразователь 12-24 В. Этот DC-DC преобразователь собран на основе специализированной микросхемы LM2585 производства Texas Instruments. Схема понадобилась для использования в авто (в частности для зарядки ноутбука на 20 В) и была выбрана за предельную простоту, требующую минимального числа внешних компонентов. Элемент переключения — транзистор, интегрирован внутрь регулятора, и способен выдерживать максимальный ток 3А и 60V напряжения. Частота переключения определяется параметрами внутреннего генератора и зафиксирована на 100 кГц. Дополнительные функции — схема плавного пуска, чтобы устранить скачки тока во время пуска и внутреннее ограничение тока. Поддержание точности выходного напряжения составляет 4% в зависимости от нагрузки.

Схема преобразователя 12-24 В

Плата печатная преобразователя 12-24

Технические характеристики преобразователя

• Vin 10-15V DC
• Vout 24V
• Iout 1А
• частота 100 кГц

   Вообще сама микросхема обладает более широким диапазоном напряжений и токов. Входное напряжение 4-40 В, выходное до 60 вольт, а предельный ток 3 ампера. Более подробно изучайте в даташите на LM2585.

   Входные конденсаторе и диоде должны располагаться достаточно близко к регулятору, чтобы свести к минимуму индуктивности. Элементы IC1, L1, D1, C1, C2, C5, C6 — основные части, используемые в преобразователе напряжения. Конденсатор С3 при монтаже должен располагаться как можно ближе к IC1. Конденсаторы выбирайте типа low ESR с низким сопротивлением постоянному току.

   При максимальной выходной мощности, заметна значительная выработка тепла, по этой причине микросхема монтируется непосредственно на общей земле платы.

Графики работы инвертора

   Последний график показывает пульсации выходного напряжения и тока индуктивности. Мы видим, что пульсации выходного напряжения составляет около 0,6 Vpp и пиковый ток 2,4 А. Дроссель в конструкции использован на 5 A постоянного тока, поэтому он может легко выдержать такой ток и без особого нагрева катушки.

el-shema.ru

какой резистор нужен, чтоб понизить напр. с 24 до 12 вольт. укажите, пожалст, все хар. -ки резистора: сопротивлВт,

с 24 до 12 вольт. укажите, пожалст, все хар. -ки резистора:  сопротивл Вт, выводной точн, 5% или 10% 6 годов назад от Неля

6 Ответы

Любой! Исходя из предложенных тобой цифр — абсолютно любой резистор МОЖЕТ это обеспечить! 6 годов назад от василиса ответить невозможно не зная потребляемый ток, проще поставить стабилизатор на 12 вольт ! 6 годов назад от Добрый Котя Ваня это долго объяснять, в зависимости от мощности потребления , мощность рассеивания сопротивления в делителе напряжения будет расти и оно окажется огромным. Лучше найди БП на 12 в. 6 годов назад от exosiunnisA для чего понижаешь? если светодиод то какой ток потребления? светодиод по закону ома считай , если другое устройство поставь стабилитрон или кренку (микросхема- стабилизатор напряжения ) резистор 0, 25-05Вт отечественный сссровский ставь т. к. китайское говно горит и есть типы резисторов которые работают как предохранители сопротивление гдето в районе 1килома ставь 1, 3килома не промахнёшься 6 годов назад от Иван Антипин сделай простенький транс 24/12 понижающий и диодный мост с кондером на выход , ну и микруху стаб желательно . 6 годов назад от Женя Юрков Ваня, ты его легко посчитаешь сам. Если у тебя ток потребления постоянный, как, например, в лампочке. Исходить надо из тока потребления твоего устройства. Сопротивление резистора будет равно R = (24 — 12) / Iпотр, где R — в Омах, Iпотр. — в Амперах! Мощность резистора : Р = (24 — 12) * Iпотр. = 12 * Iпотр, где Р — в Ваттах, Iпотр. — в Амперах. Но если у тебя нагрузка изменяющаяся, ток ипотребления изменяется, то надо использовать, как справедливо заметили выше, стабилизатор. 6 годов назад от Лёлька

Связанные вопросы

1 ответ

3 годов назад от Алеся Волкова

3 ответов

11 месяцев назад от MichaelSloks

2 ответов 2 годов назад от Алексей Рассолов

engangs.ru

Подсажите!! как понизить напряжение, на выходе трансформатора

Дружбан-электрик…ну шо ты хуйней маешься….дурные вопросы задаешь…если ты смог уменьшить напряжение с 220 вольт до 24х…то додумаешься уменьшить количество витков во вторичной обмотке трансформатора еще …до получения 12 вольт на выходе…

если знаешь ток в нагрузке то можешь погасить дополнительным сопротивлением R=12вольт/ток, только с мощьностью резистора не прогадай

Поставь сопротивление (резистор), а лучше диодный мост, фильтр(конденсатор) и стабилитрон <br>только из трансформатора выходит переменный ток, а мостом ты его выпрямишь и изменишь частоту, а если нечего нету — перематывай трансформатор.

Тебе нужен трансформатор 220/12, а не 220/24. Если нет возможности поменять, а нужно изобретать из того, что есть, то надо отмотать от вторичной обмотки витки. Вторичная обмотка наматывается более толстым проводом. Нужно отмотать 10 витков и замерить напряжение на вторичной обмотке (на выходе) . Допустим стало вместо 24вольта 22вольта. Это значит, что у тебя на 1 вольт — 5 витков. Значит тебе нужно отмотать 60 витков. Удачи, коллега!

Predlagaju esche odnu ideju: stavish diod. Odin. V lubom vkluchenii. <br>Itogo: esli u teb’a bylo 24V peremenki- poluchish slegka sglazhennyh 12V.

Просто отмотав половину вторичной обмотки понизиш нетолько напряжение но и допустимый ток. Лучше смотай всю вторичку и перемотай проводом потолще на половину меньше витков.

touch.otvet.mail.ru

Как понизить напряжение с 24 вольт до 12 вольт наиболее…

Назовите, пожалуйста, марку принтера. Лучше бы переделать сам БП. Паяльником помахиваете — разберемся, что нада сделать. Правда, это уже не самый простой метод. Самый простой установите в разрыв плюсового провода стабилизатор КР142ен8в (15 В, 1,5 А) 1 ножку к БП, 2 вывод -к минусовому проводу, 3 выв. — к усилителю. Не забудьте установить МС на радиатор. Судя по питающтм напряжениям — усилитель у Вас с выходной мощностью не более 8 Вт (не китайских, а электрических)

Поставить понижающий трансформатор

Для автоусилителя этот блок питания не подойдет, т. к. он слишком слабый 24Вт, я думаю ваш усилитель помощнее будет

наверное стабилизатор поставить из темы lm317 (можно конечно разобрать и поменять сопрот около оптопары ОС но это зависит от схемотехники и сложнее стаба)

Делитель напряжения на сопротивлениях. Вспомни законы Киргофа или Ома

Один вариант последовательно через неполярный мощный конденсатор в сеть включить, емкость подобрать . Другой вариант- на плате стабилизатора, рядом с стабилитроном должен управляющий резистор стоять, возможно он и переменный. для постоянки первый вариант не подойдёт. Не прочитал сразу.

Через лампочку. Методом подбора.

Если ток переменный — трансформатором (намотайте сами) . Если постоянный — найлучший вариант — стабилизатор (крен8б, 7812 и т. д. ) если нужен мааалентький ток — делитель напряжения на 2 резисторах.

самый простой подцепить потребитель на 12 вольт

можно взять лампочку на 12 вольт и включить последовательно цепи. То есть к плюсу подсоединить + усилителя к — усилтеля подсоединить 1 контакт лампочки а второй контакт кинуть на минус блока питания

КР142ЕН8Б -самый лучший вариант. на ногу№1 (если смотреть на «морду»кренки) -подаёшь 24 Вольта, нога№2-это общий минус, нога №3-выход 12 Вольт. и ещё-кренка должна стоять на радиаторе!

отмотать с вторичной обмотки часть витков до 12 вольт, сделать отвод и намотать провод обратно. Я так делал, так как нужна была вся обмотка

science.ques.ru

Понизить напряжение постоянного тока с 24 до 20

Собрать стабилизатор на 20 вольт. Или преобразователь 24х220, и родной блок питания.

повысить до 220 и юзать родной зарядник — самый грамотный подход, ибо в родном хорошая стабилизация в пределах 150-240 вольт, то есть вы можете «промахнуться» с напряжением в пределах почти 100 вольт — и ноуту ничего не будет, зараядник выдаст ровно 20вольт! Если же вы будете понижать до 20 вольт сами и промахнетесь хотя бы вольта на два — последствия могут быть плачевные

только импульсный стабилизатор!! ! больше ни какой. я думаю проще купить . 12-18вольт есть, думаю и на твой должен быть. если нет то собери подобный .если что можно запитать и от одного аккумулятора&lt;12 v&gt;

Ты на зарядке ноута померь напряжений под нагрузкой ноута оно может быть и больше 20 вольт посмотри, какое напряжение на акб ноута. Даже если на акб ноута 20 вольт то на зарядку этого акб требуется 23-24 вольта

touch.otvet.mail.ru

Как понизить с 24 до 12 вольт 5 ампер. какой резистор нужен, чтоб понизить напр. с 24 до 12 вольт.

укажите, пожалст, все хар. -ки резистора: сопротивлВт,

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ С 24 НА 5 ВОЛЬТ

Есть стандартное напряжение 24 или 48 В. Как из такого входного напряжения получить 5 В на 3 А выходного тока? Со специальным DC-DC преобразователем BD9G341AEFJ от ROHM. Эта микросхема идеально подходит для высокого входного напряжения и снижения его до 5-ти вольтового низкого напряжения с током 3 A. Микросхема BD9G341AEFJ — это понижающий импульсный стабилизатор со встроенным MOSFET транзистором имеющим сопротивление канала 150 миллиом. Архитектура обеспечивает быстрый старт и простую настройку компенсации фазы. Рабочая частота программируется от 50 кГц до 750 кГц.

Схема преобразователя 24/5 В

Огромный плюс платы в том, что конфигурация 3-х контактов похожа на ldo-стабилизатор регулятор LM7805, так что инвертор предназначен в качестве замены для микросхемы БП старой серии, который может к тому же обеспечить гораздо больший ток и принять более высокое входное напряжение.

Технические характеристики

• Питание 24-48 В постоянного тока (12-76 В диапазон)
• Выходная мощность 5.1 В / 3 А
• Конфигурация цоколёвки под непосредственную замену LM7805
• Частота преобразования 200 кГц.

При необходимости можно получить различное выходное напряжение путем замены нескольких радиокомпонентов в схеме согласно даташита.



Дополнительно есть функции защиты, такие как защита от перегрузки по току, перегрева и пониженного напряжения блокировки. Блокировка и гистерезис могут быть установлены внешним резистором. Рисунок печатной платы здесь.



Поделитесь полезной информацией с друзьями:

elwo.ru

какой резистор нужен, чтоб понизить напр. с 24 до 12 вольт. укажите, пожалст, все хар. -ки резистора: сопротивлВт,

с 24 до 12 вольт. укажите, пожалст, все хар. -ки резистора:  сопротивл Вт, выводной точн, 5% или 10% 6 годов назад от Неля

6 Ответы

Любой! Исходя из предложенных тобой цифр — абсолютно любой резистор МОЖЕТ это обеспечить! 6 годов назад от василиса ответить невозможно не зная потребляемый ток, проще поставить стабилизатор на 12 вольт ! 6 годов назад от Добрый Котя Ваня это долго объяснять, в зависимости от мощности потребления , мощность рассеивания сопротивления в делителе напряжения будет расти и оно окажется огромным. Лучше найди БП на 12 в. 6 годов назад от exosiunnisA для чего понижаешь? если светодиод то какой ток потребления? светодиод по закону ома считай , если другое устройство поставь стабилитрон или кренку (микросхема- стабилизатор напряжения ) резистор 0, 25-05Вт отечественный сссровский ставь т. к. китайское говно горит и есть типы резисторов которые работают как предохранители сопротивление гдето в районе 1килома ставь 1, 3килома не промахнёшься 6 годов назад от Иван Антипин сделай простенький транс 24/12 понижающий и диодный мост с кондером на выход , ну и микруху стаб желательно . 6 годов назад от Женя Юрков Ваня, ты его легко посчитаешь сам. Если у тебя ток потребления постоянный, как, например, в лампочке. Исходить надо из тока потребления твоего устройства. Сопротивление резистора будет равно R = (24 — 12) / Iпотр, где R — в Омах, Iпотр. — в Амперах! Мощность резистора : Р = (24 — 12) * Iпотр. = 12 * Iпотр, где Р — в Ваттах, Iпотр. — в Амперах. Но если у тебя нагрузка изменяющаяся, ток ипотребления изменяется, то надо использовать, как справедливо заметили выше, стабилизатор. 6 годов назад от Лёлька

Связанные вопросы

4 ответов

7 месяцев назад от kayane

2 ответов

2 годов назад от polkovnik_s_yuga

2 ответов

8 месяцев назад от Артем Кротов

engangs.ru

Как понизить напряжение с 24 вольт до 12 вольт наиболее простым способом.

Назовите, пожалуйста, марку принтера. Лучше бы переделать сам БП. Паяльником помахиваете — разберемся, что нада сделать. Правда, это уже не самый простой метод. Самый простой установите в разрыв плюсового провода стабилизатор КР142ен8в (15 В, 1,5 А) 1 ножку к БП, 2 вывод -к минусовому проводу, 3 выв. — к усилителю. Не забудьте установить МС на радиатор. Судя по питающтм напряжениям — усилитель у Вас с выходной мощностью не более 8 Вт (не китайских, а электрических)

Поставить понижающий трансформатор

Для автоусилителя этот блок питания не подойдет, т. к. он слишком слабый 24Вт, я думаю ваш усилитель помощнее будет

наверное стабилизатор поставить из темы lm317 (можно конечно разобрать и поменять сопрот около оптопары ОС но это зависит от схемотехники и сложнее стаба)

Делитель напряжения на сопротивлениях. Вспомни законы Киргофа или Ома

Один вариант последовательно через неполярный мощный конденсатор в сеть включить, емкость подобрать . Другой вариант- на плате стабилизатора, рядом с стабилитроном должен управляющий резистор стоять, возможно он и переменный. для постоянки первый вариант не подойдёт. Не прочитал сразу.

Через лампочку. Методом подбора.

Если ток переменный — трансформатором (намотайте сами) . Если постоянный — найлучший вариант — стабилизатор (крен8б, 7812 и т. д. ) если нужен мааалентький ток — делитель напряжения на 2 резисторах.

самый простой подцепить потребитель на 12 вольт

можно взять лампочку на 12 вольт и включить последовательно цепи. То есть к плюсу подсоединить + усилителя к — усилтеля подсоединить 1 контакт лампочки а второй контакт кинуть на минус блока питания

КР142ЕН8Б -самый лучший вариант. на ногу№1 (если смотреть на «морду»кренки) -подаёшь 24 Вольта, нога№2-это общий минус, нога №3-выход 12 Вольт. и ещё-кренка должна стоять на радиаторе!

проще, конечно, кренкой. Но нужно учесть, крен имеет предел по току 1А если хотите запас, лучше использовать серию AMS или ШИМ примеры регуляторов и схемы включения: <a href=»/» rel=»nofollow» title=»50269915:##:https://neru5.ru/index.php?route=product/category&amp;path=70_105″>[ссылка заблокирована по решению администрации проекта]</a>

отмотать с вторичной обмотки часть витков до 12 вольт, сделать отвод и намотать провод обратно. Я так делал, так как нужна была вся обмотка

Делал так. <img src=»//otvet.imgsmail.ru/download/86715455_9fecd807fa98dce2de1cb560821deb8b_800.jpg» alt=»» data-lsrc=»//otvet.imgsmail.ru/download/86715455_9fecd807fa98dce2de1cb560821deb8b_120x120.jpg» data-big=»1″>

touch.otvet.mail.ru

xn—-7sbeb3bupph.xn--p1ai

---

• Переключатель схема 6 и схема 7
• Как слить воду с посудомоечной машины bosch
• Принцип работы люминесцентной лампы
• Сушилки для овощей фруктов грибов
• Реле импульсное это
• Уф лампа для растений
• Отопление частного дома деревянного дома
• Современные обогреватели
• 2 выключателя на 2 лампочки схема
• Как правильно выбрать микроволновку для дома
• Не работает вытяжка на кухне куда обращаться

Анализ схемы

— Почему падает напряжение на резисторе?

электрона накапливаются на одной стороне резистора

Совершенно верно. А на противоположной стороне есть «нехватка» электронов.

насколько я знаю, это не так.

Это это случай.

За исключением случая сверхпроводника, электроны взаимодействуют с атомами, составляющими проводник, таким образом, что энергия и импульс передаются этим атомам, что приводит к хаотичному движению электрона. Если использовать простую модель, электрон сталкивается с атомом и отскакивает в случайном направлении. Разница между начальным импульсом электрона и конечным импульсом передается атому, и разница между начальной и конечной энергией электрона также передается атому. В то время как энергия и импульс сохраняются при таком событии в нашей модели, ток не сохраняется. «Поступательное» движение заряженного электрона заменяется «поступательным» движением нейтрального атома. (Конечно, через очень короткое время атом столкнется с другим атомом, но мы сейчас не будем этим заниматься). Таким образом, эти коллекции в нашей модели создают два эффекта. Одни они хаотизируют движение, превращая организованное движение тока в тепло. Во-вторых, они останавливают поток заряда. Если бы не было электрического поля, которое могло бы начать ускорять исходный или новый электрон, ток остановился бы там.

Но мы знаем, что в цепи без ветвей и с приложенной электродвижущей силой ток не просто останавливается в одном месте, а равномерен по всей цепи? Как это происходит? Если бы поток электронов просто останавливался при столкновении с атомами, как в нашей модели, то заряд накапливался бы. Но накопленный заряд создал бы электрическое поле. Это поле будет ускорять электроны от него по обе стороны от нагромождения. Это уменьшит текущие до площади пайлапа и увеличит текущие покидает зону накопления. Чистое накопление прекращается, когда ток в зону равен чистому току, выходящему из этой области. В равновесии алгебраическая сумма всех токов в «узел» (на самом деле куда угодно) равна 0. Это закон тока Кирхгофа.

Итак, , где могут скапливаться электроны? Каково его распространение? Для этого нам понадобятся уравнения Максвелла/Хевисайда. (Уравнения, которые мы фактически используем сегодня, были впервые сформулированы Хевисайдом на основе работы, проделанной Максвеллом). Первое уравнение, которое мы будем использовать, это

$$\nabla \times E = \frac{\partial B}{\partial t}$$

Это говорит о том, что дивергенция E равна скорости изменения магнитного поля во времени. Будем считать, что в нашей модели нет изменяющегося во времени магнитного поля, так что дивергенция E равна 0.

$$\nabla \times E = 0$$

это векторное поле равно градиенту скалярного потенциального поля. В нашем случае мы будем называть это потенциальное поле \$V\$

$$E = \nabla V$$

\$V\$ — это то, что мы думаем о «напряжении» в точке, когда это напряжение хорошо определено. \$E\$ пропорциональна силе, действующей на заряд (в случае отсутствия магнитного поля), и вызывает ускорение заряда.

Для того чтобы ток в секции резистивного проводника был равномерным, на всем этом участке должна быть постоянная величина \$E\$. Но тогда мы обратимся к другому уравнению Максвелла/Хевисайда

$$\nabla \cdot E = \frac{\rho}{\epsilon_0}$$

\$\rho\$ в этом уравнении — чистая плотность заряда, а \$\epsilon_0\$ — просто константа. Это уравнение говорит нам, что везде, где есть однородное поле E (\$\nabla\cdot E =0\$), нет чистой плотности заряда. Другими словами, в проводнике с однородным полем Е нет полной плотности заряда. Заряды накапливаются только в точках изменения поля E.

Но мы уже видели, что в резистивном проводнике с равномерным линейным сопротивлением постоянное поле Е, поэтому на таком участке резистивного проводника накопления заряда не происходит. Все накопление заряда происходит на границах раздела, где изменяется линейное сопротивление.

Я предполагаю, что напряжение падает по всей цепи

Это тоже верно. Но помните, что \$E = \nabla V\$. Напряжение может падать по всей цепи, но \$E\$ остается постоянным, пока скорость падения напряжения на расстоянии одинакова.

цифровая логика — закон Ома и падение напряжения на резисторе

\$\начало группы\$

Я пытаюсь разобраться в законе Ома, и на этом форуме уже задано множество подобных вопросов. Но я просто до сих пор этого не понимаю. Речь идет о расчете номиналов резисторов.

Допустим, у меня есть микросхема с входным контактом, который я хочу установить на высокий уровень. Я делаю это, подключая 3,3 В к входному контакту, и я хочу ограничить ток, протекающий на контакт, до 2 мА.

Итак, используя закон Ома, я вычислил, что 3,3/0,002 = 1650 . Итак, мне понадобится резистор на 1,65 кОм, верно?

Так что теперь происходит с напряжением? Разве напряжение, подаваемое на контакт, не должно быть ниже из-за резистора? Как это все еще может быть 3.3v?

Как насчет этого? Напряжение питания по-прежнему 3,3 В, но мне нужно снизить напряжение вдвое для микросхемы с током 1 мА. Так что мой расчет (3,3/2)/0,001 = 1650 . Значение резистора точно такое же, как и раньше. 1,65 кОм!

Кто-нибудь может объяснить, что я делаю не так? Я чувствую себя действительно глупо прямо сейчас.

• цифровая логика
• резисторы
• токоограничивающие
• закон Ома
• падение напряжения

\$\конечная группа\$

10

\$\начало группы\$

^{имитация этой схемы – Схема создана с помощью CircuitLab}

Рис. 1. Типичное применение подтягивающего резистора.

• Как правило, вы можете предположить, что большинство входов типа CMOS имеют такой высокий импеданс, что они потребляют такой небольшой ток, что вы можете его игнорировать. (На высоких частотах необходимо учитывать входную емкость.)
• При разомкнутом переключателе SW1 (рис. 1а) ток через резистор не течет. Штырек GPIO вытянут высоко, как вам нужно.
• При замкнутом переключателе SW1 (рис. 1b) ток течет, и полное напряжение питания падает на R2, поэтому \$ I = \frac V R = \frac {3.3}{10k} = 0,33 \\text {мА} \$.

Как насчет этого? Напряжение питания по-прежнему 3,3 В, но мне нужно снизить напряжение вдвое для микросхемы …

В этом случае вы используете потенциальный делитель.

^{имитация этой схемы}

Рис. 2. Делитель потенциала, используемый для смещения неинвертирующего входа на половинное питание.

Здесь снова входное сопротивление операционного усилителя будет очень высоким. Пара относительно низких резисторов используется для деления напряжения питания на два (или любое другое соотношение, которое вы выберете). Вход операционного усилителя потребляет (или генерирует) настолько малый ток, что на напряжение делителя это не влияет.

---

То есть я мог бы просто подключить 3,3 В к микросхеме без резистора, верно? Резистор здесь потому, что в противном случае переключатель создал бы короткое замыкание между V+ и GND при замыкании.

Это зависит от того, что вы пытаетесь сделать. Если на входной контакт всегда высокий уровень, вы можете подключить его к 3,3 В (обратите внимание на заглавную букву V).

^{имитация этой схемы}

Рисунок 3. Различные конфигурации. Некоторые плохие.

• 3a можно использовать, если вам никогда не нужно переключать вход.
• 3b неверный, потому что ввод плавающий. Он будет восприимчив к паразитным напряжениям и статическому электричеству и может переключаться случайным образом.
• 3с правильно. Вход подтягивается к определенному уровню резистором или переключателем SW1. Резистор ограничивает ток до небольшого значения.
• 3d также будет работать без резистора, поскольку он переключается между двумя определенными логическими уровнями. Обратите внимание, что во время переключения вход GPIO ни к чему не подключен (поэтому временно он похож на 3b), но небольшой входной емкости, вероятно, будет достаточно для поддержания постоянного напряжения до тех пор, пока не будет задействован другой контакт.

\$\конечная группа\$

9

\$\начало группы\$

Это предел, когда на резисторе 3,3В. Если тока нет, на резисторе будет 0 В, 3,3 В с обеих сторон.

\$\конечная группа\$

\$\начало группы\$

Похоже, закон Ома у вас под контролем, но вы не знаете, как работает входной контакт микросхемы.

Падение напряжения на резисторе происходит только в том случае, если через него протекает ток. Падение пропорционально току.

^{смоделируйте эту схему — схема создана с помощью CircuitLab}

Какой ток протекает через R1, если ваш цифровой сигнал 3,3 вольта? Примерно ноль ампер. Вход имеет очень высокий импеданс, достаточно высокий, чтобы мы могли округлить его для этой цели. 0 ампер * 1650 Ом = 0 падение напряжения.

Только если микросхема повреждена из-за короткого замыкания входа на землю или если контакт настроен как выход , вы когда-либо получите полный ток через R1. В этом случае ваши расчеты верны, и резистор ограничит ток короткого замыкания до безвредных 2 мА.

Поскольку это необычный случай, вы редко встретите этот тип защиты. Часто вы устанавливаете ограничение по току на блоке питания или у вас есть особые потребности — горячее подключение, тестирование оборудования, дополнительная надежность и т. д.

\$\конечная группа\$

5

\$\начало группы\$

Кажется, что в первом случае вы хотите ограничить ток на входе, но хотите подать на вход источник полного напряжения.

Для этого я предлагаю вам соединить источник, вывод и резистор параллельно. Это будет делитель тока. Ограничит ток, протекающий к контакту, потому что некоторый ток от источника напряжения пойдет на резистор, и тогда вы сможете отправить оставшийся ток на контакт.

Во втором случае, когда вы хотите ограничить напряжение и ток на входе, вам придется использовать делитель напряжения. Используя делитель напряжения, вы можете подавать вход на вывод с выходов любого резистора схемы делителя напряжения, и вы также сможете ограничить ток, используя соответствующие резисторы в цепи делителя напряжения.

\$\конечная группа\$

\$\начало группы\$

В комментариях вы показали, что ваш вопрос связан с входными контактами SEL и EN микросхемы переключателя TMUX1574.

Как и обычные контакты цифровых входов, эти контакты спроектированы таким образом, чтобы не потреблять значительный ток, пока входное напряжение находится между шинами питания:

управляемый выше Vdd или ниже земли, более чем на пару сотен милливольт. В этой микросхеме допустимы напряжения выше Vdd (до 5,5 В), но, вероятно, следует избегать напряжений ниже земли, согласно таблице 9 рекомендуемых условий эксплуатации.
