Как правильно понизить напряжение с 12 до 5 вольт. Какие существуют способы понижения напряжения. Какие схемы и компоненты использовать для снижения напряжения. Каковы преимущества и недостатки разных методов понижения напряжения.

Основные способы понижения напряжения с 12 до 5 вольт

Существует несколько основных способов понизить напряжение с 12 до 5 вольт:

• Использование резистивного делителя напряжения
• Применение линейного стабилизатора напряжения
• Использование импульсного преобразователя напряжения
• Понижение с помощью трансформатора

Каждый из этих методов имеет свои особенности, преимущества и недостатки. Рассмотрим их подробнее.

Резистивный делитель напряжения

Резистивный делитель — самый простой способ понизить напряжение. Он состоит из двух последовательно соединенных резисторов.

Принцип работы делителя основан на падении напряжения на резисторах. Выходное напряжение снимается с нижнего резистора.

Для понижения с 12 до 5 В можно использовать резисторы номиналом 1.4 кОм и 1 кОм. Расчет производится по формуле:

U2 = U1 * R2 / (R1 + R2)

где U1 — входное напряжение, U2 — выходное напряжение, R1 и R2 — сопротивления резисторов.

Линейный стабилизатор напряжения

Линейные стабилизаторы обеспечивают стабильное выходное напряжение при изменении входного напряжения или нагрузки. Для понижения с 12 до 5 В можно использовать микросхемы:

• LM7805
• L7805
• КР142ЕН5А

Достоинства линейных стабилизаторов:

• Простота схемы
• Низкий уровень пульсаций
• Низкая стоимость

Недостатки:

• Низкий КПД (около 40-50%)
• Необходимость в радиаторе при больших токах нагрузки

Импульсный преобразователь напряжения

Импульсные преобразователи имеют высокий КПД (до 95%) и позволяют получить стабильное выходное напряжение. Для понижения с 12 до 5 В можно использовать микросхемы:

• LM2596
• MC34063
• LM2576

Преимущества импульсных преобразователей:

• Высокий КПД
• Небольшие габариты
• Работа с большими токами нагрузки

Недостатки:

• Более сложная схема
• Наличие высокочастотных помех
• Более высокая стоимость

Понижение напряжения с помощью трансформатора

Трансформатор позволяет понизить переменное напряжение. Для получения постоянного напряжения 5 В дополнительно нужен выпрямитель и стабилизатор.

Преимущества трансформаторного метода:

• Гальваническая развязка входа и выхода
• Возможность получения нескольких выходных напряжений

Недостатки:

• Большие габариты и вес
• Низкий КПД при малых нагрузках

Выбор оптимального способа понижения напряжения

При выборе метода понижения напряжения с 12 до 5 В следует учитывать следующие факторы:

• Требуемый ток нагрузки
• Необходимая точность и стабильность выходного напряжения
• Допустимые габариты устройства
• Требования по КПД и тепловыделению
• Стоимость реализации

Для маломощных устройств с током до 100 мА подойдет резистивный делитель. При токах до 1-2 А оптимален линейный стабилизатор. Для больших токов и высокого КПД лучше использовать импульсный преобразователь.

Практические схемы понижения напряжения с 12 до 5 вольт

Рассмотрим несколько практических схем для понижения напряжения с 12 до 5 В:

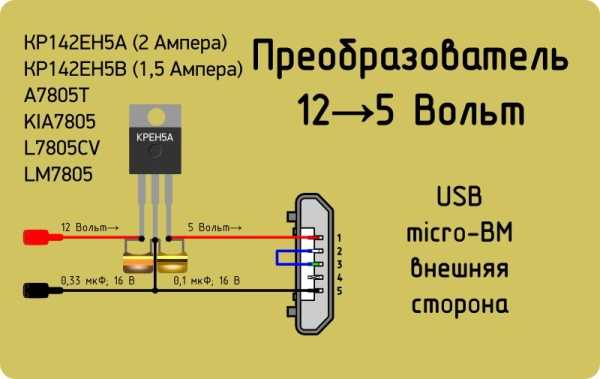

1. Схема на линейном стабилизаторе LM7805

Простая схема на микросхеме LM7805:

«`text +12V | | C1 ===== 0.33uF | | IN —|1 3|— OUT +5V LM7805 | | GND —|2 | | | === === C2 GND 10uF «`

Конденсаторы C1 и C2 необходимы для фильтрации помех. При токе нагрузки более 100 мА рекомендуется установить радиатор на микросхему LM7805.

2. Схема импульсного преобразователя на LM2596

Эффективная схема импульсного преобразователя на микросхеме LM2596:

«`text +12V | C1 === 100uF | L1 ))) 33uH | | 1—|IN SW|—5 | | +5V 2—|FB OUT|—4 | | | === 3—|ON/OFF| C3 LM2596 | 47uF | | GND GND «`

Данная схема обеспечивает высокий КПД и может работать с токами нагрузки до 3 А. Для точной настройки выходного напряжения используется подстроечный резистор, подключенный к выводу FB.

Сравнение эффективности различных методов понижения напряжения

Сравним эффективность рассмотренных методов понижения напряжения с 12 до 5 В:

Метод	КПД	Макс. ток	Сложность	Стоимость
Резистивный делитель	~40%	До 100 мА	Низкая	Низкая
Линейный стабилизатор	~40-50%	До 1-2 А	Средняя	Средняя
Импульсный преобразователь	80-95%	До 3-5 А	Высокая	Высокая

Как видно из таблицы, импульсные преобразователи обеспечивают наивысший КПД и способны работать с большими токами нагрузки. Однако они имеют более сложную схему и высокую стоимость.

Рекомендации по выбору компонентов для понижения напряжения

При выборе компонентов для схемы понижения напряжения с 12 до 5 В следует учитывать следующие рекомендации:

• Выбирайте компоненты с запасом по напряжению и току
• Для линейных стабилизаторов при токах более 100 мА используйте радиатор
• В импульсных преобразователях применяйте качественные индуктивности и конденсаторы
• Для снижения помех используйте экранирование и правильную разводку платы
• При больших токах нагрузки обеспечьте хорошее охлаждение силовых компонентов

Следуя этим рекомендациям, вы сможете создать надежное и эффективное устройство для понижения напряжения с 12 до 5 вольт.

Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

 В этой статье расскажу о весьма банальных вещах, что не менялись уже не одно десятилетие, да они вообще не менялись. Другое дело, что с тех пор как был изучен принцип снижения напряжения в замкнутой цепи за счет сопротивления, появились и другие принципы питания нагрузки, за счет ШИМ, но тема это отдельная, хотя и заслуживающая внимания. Поэтому продолжу все-таки по порядку логического русла, когда расскажу о законе Ома, потом о его применении для различных радиоэлементов участвующих в понижении напряжения, а после уже можно упомянуть и о ШИМ.

Закон Ома при понижении напряжения

 Собственно был такой дядька Георг Ом, который изучал протекание тока в цепи. Производил измерения, делал определенные выводы и заключения. Итогами его работы стала формула Ома, как говорят закон Ома. Закон описывает зависимость падения напряжения, тока от сопротивления.

Сам закон весьма понятен и схож с представлением таких физических событий как протекание жидкости по трубопроводу. Где жидкость, а вернее ее расход это ток, а ее давление это напряжение. Ну и само собой любые изменения сечения или препятствия в трубе для потока, это будет сопротивлением. Итого получается, что сопротивление «душит» давление, когда из трубы под давлением, могут просто капать капли, и тут же падает и расход. Давление и расход величины весьма зависящие друг от друга, как ток и напряжение. В общем если все записать формулой, то получается так:

R=U/I; То есть давление (U) прямо пропорционально сопротивлению в трубе (R), но если расход (I) будет большой, то значит сопротивления как такового нет… И увеличенный расход должен показывать на пониженное сопротивление.

 Весьма туманно, но объективно! Осталось сказать, что закон то этот впрочем, был получен эмпирическим путем, то есть окончательные факторы его изменения весьма не определены.

Теперь вооружившись теоретическими знаниями, продолжим наш путь в познании того, как же снизить нам напряжение.

Как понизить напряжение с 12 на 5 вольт с помощью резистора

 Самое простое это взять и использовать нестабилизированную схему. То есть когда напряжение просто понизим за счет сопротивления и все. Рассказывать о таком принципе особо нечего, просто считаем по формуле выше и все. Приведу пример. Скажем снижаем с 12 вольт до 5.

R=U/I. С напряжением понятно, однако смотрите, у нас недостаточно данных! Ничего не известно о «расходе», о токе потребления. То есть если вы решите посчитать сопротивление для понижения напряжения, то обязательно надо знать, сколько же «хочет кушать» наша нагрузка.

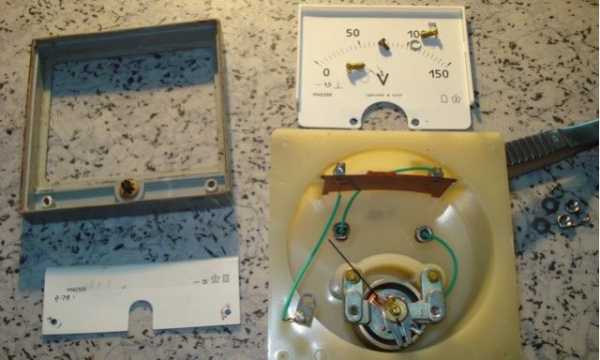

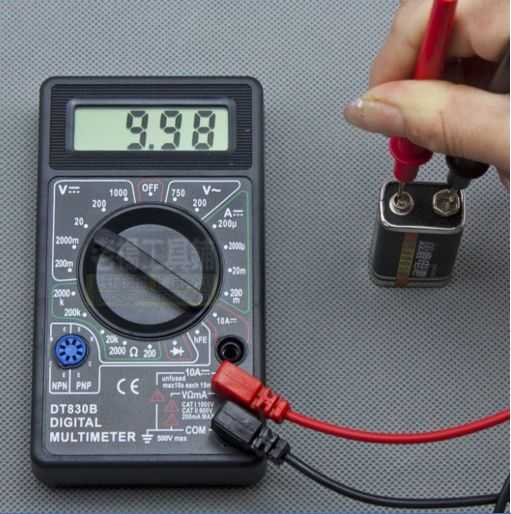

Эту величину вам необходимо будет посмотреть на приборе, который вы собираетесь питать или в инструкции к нему. Примем условно ток потребления 50 мА=0,05 А. Осталось также еще заметить, что по этой формуле мы подберем сопротивление, которое будет полностью гасить напряжение, а нам надо оставить 5 вольт, то 12-5=7 вольт подставляем в формулу.

R= 7/0,05=140 Ом нужно сопротивление, чтобы после из 12 вольт получить 5, с током на нагрузке в 50 мА.
 Осталось упомянуть о не менее важном! О том, что любое гашение энергии, а в данном случае напряжение, связано с рассеиваемой мощностью, то есть наш резистор должен будет «выдержать» то тепло, которое будет рассеивать. Мощность резистора считается по формуле.
P=U*I. Получаем. P=7*0,05=0,35 Вт должна быть мощность резистора. Не менее. Вот теперь курс расчет для резистора можно считать завершенным.

Как понизить напряжение с 12 на 5 вольт с помощью микросхемы

 Ничего принципиально не меняется и в этом случае. Если сравнивать этот вариант понижения через микросхему, с вариантом использующим резистор. По факту здесь все один в один, разве что добавляются полезные «интеллектуальные» особенности подстройки внутреннего сопротивления микросхемы исходя из тока потребления. То есть, как мы поняли из абзаца выше, в зависимости от тока потребления, расчетное сопротивление должно «плавать». Именно это и происходит в микросхеме, когда сопротивление подстраивается под нагрузку таким образом, что на выходе микросхемы всегда одно и тоже напряжение питания! Ну и плюсом идут такие «полезные плюшки» как защита от перегрева и короткого замыкания. Что касательно микросхем, так называемых стабилизаторов напряжения на 5 вольт, то это могут быть: LM7805, КРЕН142ЕН5А. Подключение тоже весьма простое.

Само собой для эффективной работы микросхемы ставим ее на радиатор. Ток стабилизации ограничен 1,5 -2 А.
Вот такие вот принципы понижения напряжения с 12 на 5 вольт. Теперь один раз их поняв, вы сможете легко рассчитать какое сопротивление надо поставить или как подобрать микросхему, чтобы получить любое другое более низкое напряжение.

Осталось сказать пару слов о ШИМ.

 Широко импульсная модуляция весьма перспективный и самое главное высокоэффективный метод питания нагрузки, но опять же со своими подводными камнями. Вся суть ШИМ сводится к тому, чтобы выдавать импульсами такое напряжение питание, которое суммарно с моментами отсутствия напряжения будет давать мощность и среднее напряжение достаточное для работы нагрузки. И здесь могут быть проблемы, если подключить источник питания от одного устройства к другому. Ну, самые простые проблемы это отсутствие тех характеристик, которые заявлены. Возможны помехи, неустойчивая работа. В худшем случае ШИМ источник питания может и вовсе сжечь прибор, под которые не предназначен изначально!

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

Как понизить напряжение: способы и приборы

Нужно знать, как понизить напряжение в цепи, чтобы не повредить электрические приборы. Всем известно, что к домам подходит два провода – ноль и фаза. Это называется однофазной сетью. Трехфазная крайне редко используется в частном секторе и многоквартирных домах. Необходимости в ней просто нет, так как вся бытовая техника питается от сети переменного однофазного тока. Но вот в самой технике требуется делать преобразования – понижать переменное напряжение, преобразовывать его в постоянное, изменять амплитуду и прочие характеристики. Именно эти моменты и нужно рассмотреть.

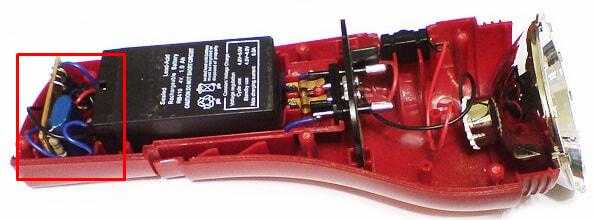

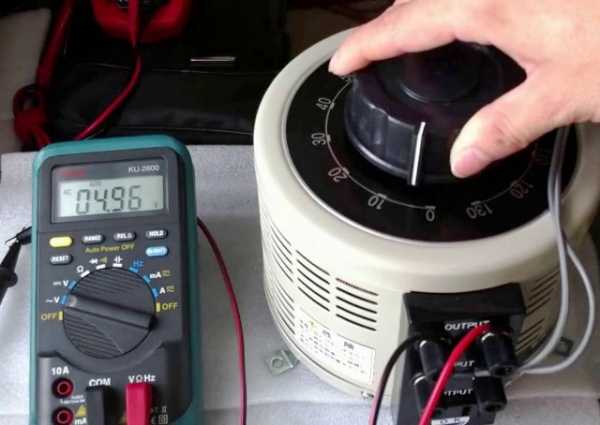

Снижение напряжения с помощью трансформаторов

Самый простой способ – это использовать трансформатор пониженного напряжения, который совершает преобразования. Первичная обмотка содержит большее число витков, чем вторичная. Если есть необходимость снизить напряжение вдвое или втрое, вторичную обмотку можно и не использовать. Первичная обмотка трансформатора используется в качестве индуктивного делителя (если от нее имеются отводы). В бытовой технике используются трансформаторы, со вторичных обмоток которых снимается напряжение 5, 12 или 24 Вольта.

Это наиболее часто используемые значения в современной бытовой технике. 20-30 лет назад большая часть техники питалась напряжением в 9 Вольт. А ламповые телевизоры и усилители требовали наличия постоянного напряжения 150-250 В и переменного для нитей накала 6,3 (некоторые лампы питались от 12,6 В). Поэтому вторичная обмотка трансформаторов содержала такое же количество витков, как и первичная. В современной технике все чаще используются инверторные блоки питания (как на компьютерных БП), в их конструкцию входит трансформатор повышающего типа, он имеет очень маленькие габариты.

Делитель напряжения на индуктивностях

Индуктивность – это катушка, намотанная медным (как правило) проводом на металлическом или ферромагнитном сердечнике. Трансформатор – это один из видов индуктивности. Если от середины первичной обмотки сделать отвод, то между ним и крайними выводами будет равное напряжение. И оно будет равно половине напряжения питания. Но это в том случае, если сам трансформатор рассчитан на работу именно с таким питающим напряжением.

Но можно использовать несколько катушек (для примера можно взять две), соединить их последовательно и включить в сеть переменного тока. Зная значения индуктивностей, несложно произвести расчет падения на каждой из них:

1. U(L1) = U1 * (L1 / (L1 + L2)).
2. U(L2) = U1 * (L2 / (L1 + L2)).

В этих формулах L1 и L2 – индуктивности первой и второй катушек, U1 – напряжение питающей сети в Вольтах, U(L1) и U(L2) – падение напряжения на первой и второй индуктивностях соответственно. Схема такого делителя широко применяется в цепях измерительных устройств.

Делитель на конденсаторах

Очень популярная схема, используется для снижения значения питающей сети переменного тока. Применять ее в цепях постоянного тока нельзя, так как конденсатор, по теореме Кирхгофа, в цепи постоянного тока – это разрыв. Другими словами, ток по нему протекать не будет. Но зато при работе в цепи переменного тока конденсатор обладает реактивным сопротивлением, которое и способно погасить напряжение. Схема делителя похожа на ту, которая была описана выше, но вместо индуктивностей используются конденсаторы. Расчет производится по следующим формулам:

1. Реактивное сопротивление конденсатора: Х(С) = 1 / (2 * 3,14 *f * C).
2. Падение напряжения на С1: U(C1) = (C2 * U) / (C1 + C2).
3. Падение напряжения на С2: U(C1) = (C1 * U) / (C1 + C2).

Здесь С1 и С2 – емкости конденсаторов, U – напряжение в питающей сети, f – частота тока.

Делитель на резисторах

Схема во многом похожа на предыдущие, но используются постоянные резисторы. Методика расчета такого делителя немного отличается от приведенных выше. Использоваться схема может как в цепях переменного, так и постоянного тока. Можно сказать, что она универсальная. С ее помощью можно собрать понижающий преобразователь напряжения. Расчет падения на каждом резисторе производится по следующим формулам:

1. U(R1) = (R1 * U) / (R1 + R2).
2. U(R2) = (R2 * U) / (R1 + R2).

Нужно отметить один нюанс: величина сопротивления нагрузки должна быть на 1-2 порядка меньше, чем у делительных резисторов. В противном случае точность расчета будет очень грубая.

Практическая схема блока питания: трансформатор

Для выбора питающего трансформатора вам потребуется знать несколько основных данных:

1. Мощность потребителей, которые нужно подключать.
2. Значение напряжения питающей сети.
3. Значение необходимого напряжения во вторичной обмотке.

Чтобы рассчитать число витков в первичной обмотке, вам нужно 50 разделить на площадь сечения сердечника. Сечение вычисляется по формуле:

S = 1,2 * √P1.

А мощность Р1 = Р2 / КПД. Коэффициент полезного действия трансформатора никогда не будет более 0,8 (или 80%). Поэтому при расчете берется максимальное значение – 0,8.

Мощность во вторичной обмотке:

Р2 = U2 * I2.

Эти данные известны по умолчанию, поэтому произвести расчет не составит труда. Вот как понизить напряжение до 12 вольт, используя трансформатор. Но это не все: бытовая техника питается постоянным током, а на выходе вторичной обмотки — переменный. Потребуется совершить еще несколько преобразований.

Схема блока питания: выпрямитель и фильтр

Далее идет преобразование переменного тока в постоянный. Для этого используются полупроводниковые диоды или сборки. Самый простой тип выпрямителя состоит из одного диода. Называется он однополупериодный. Но максимальное распространение получила мостовая схема, которая позволяет не просто выпрямить переменный ток, но и избавиться максимально от пульсаций. Но такая схема преобразователя все равно неполная, так как от переменной составляющей одними полупроводниковыми диодами не избавиться. А понижающие трансформаторы напряжения 220 В способны преобразовать переменное напряжение в такое же по частоте, но с меньшим значением.

Электролитические конденсаторы используются в блоках питания в качестве фильтров. По теореме Кирхгофа, такой конденсатор в цепи переменного тока является проводником, а при работе с постоянным — разрывом. Поэтому постоянная составляющая будет протекать беспрепятственно, а переменная замкнется сама на себя, следовательно, не пройдет дальше этого фильтра. Простота и надежность – это именно то, что характеризует такие фильтры. Также могут применяться сопротивления и индуктивности для сглаживания пульсаций. Подобные конструкции используются даже в автомобильных генераторах.

Стабилизация напряжения

Вы узнали, как понизить напряжение до нужного уровня. Теперь его нужно стабилизировать. Для этого используются специальные приборы – стабилитроны, которые изготовлены из полупроводниковых компонентов. Они устанавливаются на выходе блока питания постоянного тока. Принцип работы заключается в том, что полупроводник способен пропустить определенное напряжение, излишек преобразуется в тепло и отдается посредством радиатора в атмосферу. Другими словами, если на выходе БП 15 вольт, а установлен стабилизатор на 12 В, то он пропустит именно столько, сколько нужно. А разница в 3 В пойдет на нагрев элемента (закон сохранения энергии действует).

Заключение

Совершенно другая конструкция – это стабилизатор напряжения понижающий, он делает несколько преобразований. Сначала напряжение сети преобразуется в постоянное с большой частотой (до 50 000 Гц). Оно стабилизируется и подается на импульсный трансформатор. Далее происходит обратное преобразование до рабочего напряжения (сетевого или меньшего по значению). Благодаря использованию электронных ключей (тиристоров) постоянное напряжение преобразуется в переменное с необходимой частотой (в сетях нашей страны — 50 Гц).

fb.ru

Какой резистор нужен чтобы понизить постоянное напряжение С 12 до 7.5 вольт

Способы понижения напряжения и их недостатки: 1.Делитель напряжения из двух резисторов. Напряжение меняется, очень низкий КПД, 2.Транзисторный стабилизатор напряжения. Низкий КПД (пропадает 12-7,5=4,5 вольта) 3.Преобразователь напряжения на мультивибраторе. Сложнее схема. ———————————— Для эксперимента можно: Кислотный аккумулятор (открыть пробки) Лампа накаливания 6 вольт (мощность подобрать) Это будет и «стабилизатор» и «понизитель».

недостаточно информации для ответа

а величина тока какая?

Закон Ома. Расчитайте падение напряжения на резисторе при известном Вам токе. Поскольку ток не указан о конкретных параметрах резистора разговор не идет.

гугл тебе в помощь) ) там есть таблица или формула) ) ищи лучше таблицу) ) это скорее всего на мотоцикл) ) и ты хочеш ставить светодиоды))

Резистором не понижают напряжение, а ограничивают ток в замкнутой цепи. Нарисуй всю цепь на бумаге и считай: U = I x R

всё зависит от нагрузки, но лучше для понижающего резистора — проволочный все ращёты можно найти в журнале РАДИО . Но лучше поставить стабилитрон или самому собрать регулируемый стабилзатор ( схему ищи в журнале радио ) Блог им. Markony Приведенная схема стабилизатора напряжения не является «высшим достижением науки и техники» . На ее разработку меня сподвигли несколько причин. Во-первых — многие схемы моих устройств требуют питания от независимых источников напряжения при наличии общего минусового провода. При этом мощные каскады усилителей не требовательны к стабильности напряжения и потребляют большой ток. Слаботочные каскады наоборот — требовательны к стабильности напряжения. Характерным примером является любая транзисторная радиостанция питаемая от батарей. Задающие генераторы ВЧ должны поддерживать заданную частоту настройки при любом состоянии аккумуляторов. Соответственно каскад задающего генератора надо питать от своего стабилизатора. При этом требования к стабильности напряжения очень высокие. Вторая причина разработки схемы стабилизатора — это мое нежелание что-то покупать, когда есть хорошая кучка транзисторов КТ 814 Г. Ну и желание поразмять мозги умной работой. Результат оказался очень удачным. Даже надобность в опорном стабилитроне отпала сама собой. При именении входного напряжения от 7 вольт до 16 вольт, выходное напряжение изменялось ( на рабочей нагрузке ) от 5,0 вольт до 5,1 вольт. Неожиданным «бонусом» для меня оказался эффект «электронного предохранителя» . При токе превышающем примерно 0,35 Ампера — происходит резкое падение напряжения на выходе и ограничение выходного тока. Я этого не планировал и не уверен в том, что правильно понял механизм этого явления. Одно ясно — ток срабатывания «предохранителя» тем больше, чем меньше сопротивление «R» (от 500 до 3000 ом) . Нагрузочная характеристика стабилизатора напряжения при сопротивлении «R»=1 КОМ показана ниже. Схема является очень наглядным пособием для изучения работы транзисторов. Описание работы схемы. Подаваемое ( слева по схеме ) входное напряжение поступает на эмиттер транзистора T3 — КТ 814 Г ( можно В или Б ), а выходное напряжение снимается с его коллектора. Максимальный ток отдаваемый в нагрузку определяется током база-эмиттер Т3 и его коэффициентом усиления по току. В свою очередь ток база-эмиттер задан резистором «R»= 1 ком включенным между коллектором и базой транзистора Т3. Среднее расчетное падение напряжения на регулирующем транзисторе Т3 — примерно 12 в — 5 в = 7 в. Соответственно ток базы примерно равен 7 в делить на 1000 ом = 7 ма. Для моей кучки транзисторов КТ 814 Г коэффициент усиления по току был около 50. Расчетный максимальный ток будет равен 50 х 0,007 = 0,350 Ампера. Реально нагрузка будет около 250 ма (0,25 А) . Этого вполне достаточно. Мощность рассеиваемая в тепло на транзисторе Т3 примерно 0,3 х 7 = 2,1 Ватта. Нужен радиатор! Расчет площади — это отдельная история. Ставте не менее 4 см. кв. У меня при работе на 0,2 А втечение часа — транзистор Т3 нагревался до 55-60 град. Это вполне допустимо. или в ГООГЛЕ набери (<a rel=»nofollow» href=»/» title=»2668:##:http://www.google.ru/webhp?hl=ru#hl=ru&newwindow=1&site=webhp&sa=X&ei=gO-OTceMGsadOsW96aAC&sqi=2&ved=0CCcQBSgA&q=%D1%81%D1%85%D0%B5%D0%BC%D0%B0+%D1%81%D1%82%D0%B0%D0%B1%D0%B8%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80%D0%B0+%D0%BD%D0%B0%D0%BF%D1%80%D1%8F%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F+%D1%81+12+%D0%BD%D0%B0+7,5+%D0%B2%D0%BE%D0%BB%D1%8C%D1%82&spell=1&fp=f421c13133e6ef53″ target=»_blank» >[ссылка заблокирована по решению администрации проекта]</a> <a rel=»nofollow» href=»http://mtaalamu.ru/blog/1224.html» target=»_blank» >схемма</a>

Так понижать напряжение можно только при постоянной нагрузке. Лампочка например. Магнитолу, например, так подключить не получится, т. к. нагрузка в течении времени меняется, и следовательно сопротивление (резистор) тоже должен меняться в такт с нагрузкой. А таких резисторов еще не придумали. Проще не «изобретать велосипед», а пойти и купить готовый преобразователь. Дешевле будет!

Ответ можно получить с помощью Закона Ома.

touch.otvet.mail.ru

Как понизить постоянное напряжение С 12 до 7.5 вольт?

Молодой человек! Вы видимо совсем плохо ориентируетесь в предмете, по которому собственно задали вопрос. Или не верно его сформулировали. Аккумулятор — это источник ПОСТОЯННОГО напряжения. Трансформатор это устройство для работы с переменным напряжением. Вы хотите свой усилитель звуковой частоты подключать к аккумулятору а не питать от сети через этот трансформатор? Этот трансформатор, настолько слаб, что годен только для заряда пальчиковых аккумуляторов — никакой усилитель он не потянет. Опишите что у вас есть, и что вы хотите — так будет понятней мне, и так проще ответить вам.

Очень просто. Возмите стабилизатор напряжения на микроссхеме. Например КР142ЕН12А. Он позволяет регулировать выходное напряжения в диапазоне от 1,2 до Uвх-1,2. Для 12 вольтполучите возможность реулировки от 1,2 до 10,8 Вольт. Он очень простой и вам не потребуется никаких знаний в электротехнике. <a rel=»nofollow» href=»http://www.masterkit.ru» target=»_blank» >Есть масса готовых наборов</a>

поставь стабилизатор LM 7808 здесь посмотри информацию http:// www. diagram. com. ua/list/spr-4oo.shtml ( пробелы убрать )

опять же неизвестен ток нагрузки. нарисованный транс можно опустить в мусорку. и: 1) при малых токах ( ед мА) обойтись простым стабилитроном, а 2) при больших — лепить линейный стабилизатор на соотв. мощность. Если то, что работало от источника с нарисованным тр-ром на 250 мА вых. тока, то можно обойтись стабилизатором на ИС типа советской 142ЕН5 регулируемой подпоркой.

После выпрямления переменнго напряжения постоянное будет в данном случае выше. При такой мощности подойдёт простейший стабилизатор. <img src=»//otvet.imgsmail.ru/download/3282e8c405728db53c8d1c9941d5e20d_i-542.jpg» > Но это не экономично. Стабилизаторы для низкоточных устройств сложны. Советую почитать журналы «Радио». Коих в нете полно.

Картинок не видно, но как я решал похожий вопрос, когда «сажал» колонки на юсб-питание, первым делом посмотрел даташит — документацию к микросхеме, и приметил диапазон рабочих напряжений у меня стояла TDA2822M хавает от 3-5 до 18 вольт, то есть кормить можно любым напряжением в этом диапазоне. Но чем выше напряжение, тем больше мощность и стабильность следующий этап — посмотрел на напряжение конденсаторов на плате, например 16Вольт — вот верхний потолок возможных питающих напряжений. Например, у нас есть 12Вольтовый акб, или 6 вольтовый, или юсб-разъем+зарядник от телефона. Что делаем — отпаиваем транс, и смотрим дорожки, откуда отпаяли транс, они ведут на диодный мост (один общий камень, либо сборка из четырех диодов), можно пронаблюдать, что они подключены очень банально (см. рисунок),. Дальше смотрим где сходятся у нас на плате «две белые полоски» — там плюс, припаиваемся к плюсу источника питания. Две «попки» у других двух диодов — минус, — к минусу источника соответственно. Сами диоды можно выпаять <img src=»//otvet.imgsmail.ru/download/u_fd367ff37aac4c9597d1e06f01f1ac42_120x120.jpg» data-hsrc=»//otvet.imgsmail.ru/download/u_fd367ff37aac4c9597d1e06f01f1ac42_800.jpg» ><img src=»//otvet.imgsmail.ru/download/u_7ae7315b3b93e2eef61d74611042d8f8_120x120.jpg» data-hsrc=»//otvet.imgsmail.ru/download/u_7ae7315b3b93e2eef61d74611042d8f8_800.jpg» >

touch.otvet.mail.ru

как понизить напряжение с 12ти вольт до 5-ти????Можно схему?

Вы закон Ома проходили в школе? Какая схема? Сопротивление впаяйте и всё… А скорее всего и понижать ничего не надо, если вы про зарядное устройство спрашиваете.. И так не сгорит…

те нужен реостат. в гугле вгони и найдёшь схему

если дело касается компьютеров — здесь! <a rel=»nofollow» href=»http://www.modlabs.net/articles/heavy-metal-aalchemy-ozhivljaem-graficheskogo-monstra» target=»_blank»>http://www.modlabs.net/articles/heavy-metal-aalchemy-ozhivljaem-graficheskogo-monstra</a> здесь есть и схемы и подробные инструкции!

Реостат поможет только при условии постоянства потребляемого тока, а на практике это всегда не так, значит не поможет. Самое лучшее что я сделал для себя это сходил в магазин радио и купил детальку одну — стабилизатор постоянного напряжения. На 5 вольт 7805 . Есть на любое напряжение, даже на 24 вольт — 7824. Главное условие что на входе у тебя должно быть больше чем на выходе. Это такая небольшая деталька с тремя выводами — первый вход, второй общий минус, третий выход стабилизированного напряжения. Нет ничего проще. Бери только импортный. Давно помню-я так поставил СДРом от компа в машину. Смотрелось раритетно, и слушал диски музыкального формата. Звук отменный.

вт=в*а а=в/ом физику подучивай

Если нагрузка будет потреблять известный ток, то можно и резистор, а если ток будет меняться, то нужен стабилизатор напряжения. Схемотехнику посмотри здесь: <a rel=»nofollow» href=»http://cxem.net/pitanie/5.php» target=»_blank» >преобразователи</a> Самое простое решение: использовать м/с 7805

touch.otvet.mail.ru

Как понизить напряжение с 24(12) до 5 ???

Ничего понижать не надо. Подключи последовательно (со светодиодами) резистор 1КОм.

Светодиоды не питаются напряжением! Они светятся, если через них идёт ток. Обычно 3…15 мА. А напряжение может быть любое, хоть 220 вольт. Физику надо бы знать! Поэтому достаточно соединить светодиоды последовательно с резистором 2 кОм и подключить к Источнику, соблюдая полярность (иначе не светятся) . При напряжении 24 вольта в гирлянде пойдет ток 12 мА ( 24в : 2000 Ом = 0.012А ) и должно быть не более десяти светодиодов и один резистор. При 12 вольтах …не более пяти последовательно. Таких гирлянд можно подключать на клеммы питания сколько угодно. А Вы …понизить напряжение…

Обычно светодиоды работают от 2-3 вольт, разве что у тебя какие-то очень мощные. В любом случае, ты можешь соединять их последовательно, в расчете по 4 вольта на каждый. Для 12 вольт — три штуки в цепочке, и сколько надо цепочек — параллельно между собой. Для 24 вольт — 6 штук в цепочке. Они самостоятельно поделят напряжение примерно поровну между собой (плюс-минус какие-то проценты, из-за неидентичности своей) . В этом случае никаких дополнительных деталей не потребуется. Если тебе не нужно зажигать столько диодов, тогда напряжение нужно понижать, и для этого вполне сойдет обычное сопротивление. Чтобы узнать, какое именно, произведи опыт с переменным резистором заведомо бОльшего номинала — плавно уменьшай сопротивление, следя за током через светодиод. Найдя нужное значение, замени переменник постоянным резистором.

touch.otvet.mail.ru

помогите подобрать резистор, что-бы с 12 вольт напряжение уменьшить до 5 вольт.

Сопротивление резистора будет зависеть от тока, потребляемого твоим устройством. Если ток не меняется в процессе работы то раздели 7 вольт на этот ток и получишь сопротивление в омах. А если меняется. то лучше стабилизатор ставь. Дешевле обойдется:)

Если сопротивление нагрузки постоянное и не меняется, то можно и последовательно воткнуть сопротивление. При изменяющемся сопротивлении нагрузки — рекомендую стабилизатор.

А) Делитель из двух резисторов очень прост. Но: 1) ток через резисторы должен быть больше, чем через подключаемую «нагрузку». В противном случае, напряжение на делителе будет сильно колебаться при изменении тока «потребления». 2) созданный таким образом источник тока будет иметь высокое «внутреннее» сопротивление, чего не допускают некоторые приборы (самовозбуждение и т. п.) . Б) . Лучше резистор и стабилитрон (выдерживающий ток больше, чем максимальный ток нагрузки) . При больших токах нагрузки лучше стабилизатор напряжения. В) . Временный вариант: резистор, гасящий напряжение с 12 до 5 вольт, питает аккумулятор, к аккумулятору подключена нагрузка. Опасность в том, что не исключена перезарядка аккумулятора и его взрыв.
