Последовательный интерфейс: описание, типы и применение в компьютерных системах

Что такое последовательный интерфейс. Какие бывают виды последовательных интерфейсов. Как используются последовательные интерфейсы в современных компьютерах и устройствах. Каковы преимущества и недостатки последовательной передачи данных.

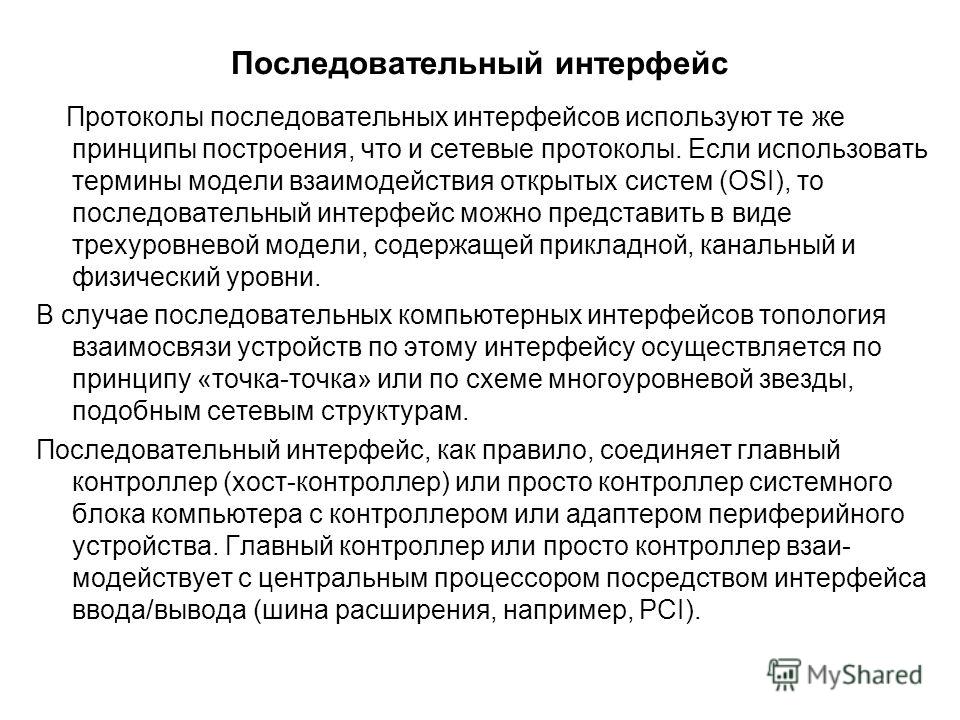

Что такое последовательный интерфейс и как он работает

Последовательный интерфейс — это способ передачи данных между устройствами, при котором биты информации передаются последовательно друг за другом по одной сигнальной линии. В отличие от параллельного интерфейса, где несколько бит передаются одновременно по нескольким линиям, последовательный интерфейс использует только один провод для передачи данных в каждом направлении.

Как работает последовательная передача данных? Информация разбивается на отдельные биты, которые отправляются по очереди. Принимающее устройство собирает биты обратно в байты и восстанавливает исходное сообщение. Для синхронизации передачи используются старт-биты и стоп-биты, обозначающие начало и конец передачи каждого символа.

Основные характеристики последовательных интерфейсов:

• Скорость передачи данных (бит/с)
• Количество бит данных (обычно 5-8)
• Наличие бита четности для контроля ошибок
• Количество стоп-бит (1, 1.5 или 2)
• Способ синхронизации (асинхронный/синхронный)

Виды последовательных интерфейсов

Существует несколько стандартов последовательных интерфейсов, различающихся по электрическим характеристикам, скорости передачи и другим параметрам:

RS-232

RS-232 (EIA-232) — один из старейших и наиболее распространенных стандартов. Особенности RS-232:

• Несимметричная передача сигналов
• Скорость до 115200 бит/с
• Расстояние до 15 м
• Используется в COM-портах компьютеров

RS-422

RS-422 (EIA-422) обеспечивает более высокую скорость и дальность передачи:

• Симметричная передача сигналов
• Скорость до 10 Мбит/с
• Расстояние до 1200 м
• Поддержка многоточечного подключения

RS-485

RS-485 (EIA-485) — улучшенная версия RS-422:

• Симметричная передача сигналов
• Скорость до 35 Мбит/с
• Расстояние до 1200 м
• До 32 устройств на одной линии
• Полудуплексный режим работы

Применение последовательных интерфейсов в компьютерных системах

Несмотря на появление более современных интерфейсов, последовательные порты до сих пор широко применяются в различных областях:

Подключение периферийных устройств

Многие периферийные устройства используют последовательный интерфейс для связи с компьютером:

• Модемы
• Мыши и клавиатуры
• Принтеры и сканеры
• GPS-приемники

Промышленная автоматизация

В промышленных системах управления последовательные интерфейсы применяются для:

• Связи контроллеров с датчиками и исполнительными механизмами
• Объединения устройств в сети
• Передачи данных на большие расстояния

Встраиваемые системы

Во встраиваемых системах последовательные интерфейсы используются для:

• Отладки и программирования микроконтроллеров
• Обмена данными между компонентами системы
• Подключения внешних устройств

Преимущества и недостатки последовательных интерфейсов

Какие плюсы и минусы имеют последовательные интерфейсы по сравнению с параллельными? Рассмотрим основные преимущества и недостатки:

Преимущества:

• Простота реализации и низкая стоимость
• Меньшее количество проводов
• Большая дальность передачи данных
• Высокая помехоустойчивость на больших расстояниях
• Возможность работы в полудуплексном режиме

Недостатки:

• Меньшая скорость передачи данных
• Необходимость преобразования данных из параллельной формы в последовательную
• Сложность синхронизации при высоких скоростях

Современные высокоскоростные последовательные интерфейсы

С развитием технологий появились новые высокоскоростные последовательные интерфейсы, сочетающие преимущества последовательной и параллельной передачи данных:

USB (Universal Serial Bus)

USB стал стандартом де-факто для подключения периферийных устройств к компьютерам:

• Скорость до 20 Гбит/с (USB 3.2)
• Поддержка горячего подключения
• Возможность питания устройств
• Широкая совместимость

FireWire (IEEE 1394)

FireWire используется преимущественно для подключения видео- и аудиоустройств:

• Скорость до 3.2 Гбит/с (FireWire S3200)
• Изохронный режим передачи данных
• Поддержка цепочечного подключения устройств

Thunderbolt

Thunderbolt объединяет возможности PCI Express и DisplayPort:

• Скорость до 40 Гбит/с (Thunderbolt 3)
• Поддержка питания устройств до 100 Вт
• Возможность подключения внешних видеокарт

Программирование последовательных интерфейсов

Как осуществляется программное управление последовательными портами? Рассмотрим основные аспекты программирования последовательных интерфейсов:

Настройка параметров порта

Перед началом работы необходимо настроить параметры порта:

• Скорость передачи данных
• Количество бит данных
• Контроль четности
• Количество стоп-бит
• Управление потоком

Открытие и закрытие порта

Для работы с портом его нужно открыть, а после завершения — закрыть:

• В Windows используются функции CreateFile() и CloseHandle()
• В UNIX-системах — open() и close()

Чтение и запись данных

Обмен данными осуществляется с помощью функций чтения и записи:

• В Windows: ReadFile() и WriteFile()
• В UNIX: read() и write()

Обработка событий

Для эффективной работы с портом используется событийно-ориентированное программирование:

• Ожидание прихода данных
• Обработка ошибок передачи
• Контроль состояния линий порта

Заключение

Последовательные интерфейсы, несмотря на свой почтенный возраст, продолжают играть важную роль в современных компьютерных системах. Их простота, надежность и универсальность обеспечивают широкое применение в самых разных областях — от бытовой электроники до промышленной автоматизации.

Появление новых высокоскоростных последовательных интерфейсов, таких как USB, FireWire и Thunderbolt, позволило преодолеть основные недостатки традиционных последовательных портов, сохранив при этом их преимущества. Это обеспечило последовательным интерфейсам достойное место в арсенале современных технологий передачи данных.

Последовательный интерфейс | это… Что такое Последовательный интерфейс?

ТолкованиеПеревод

Последовательный интерфейс

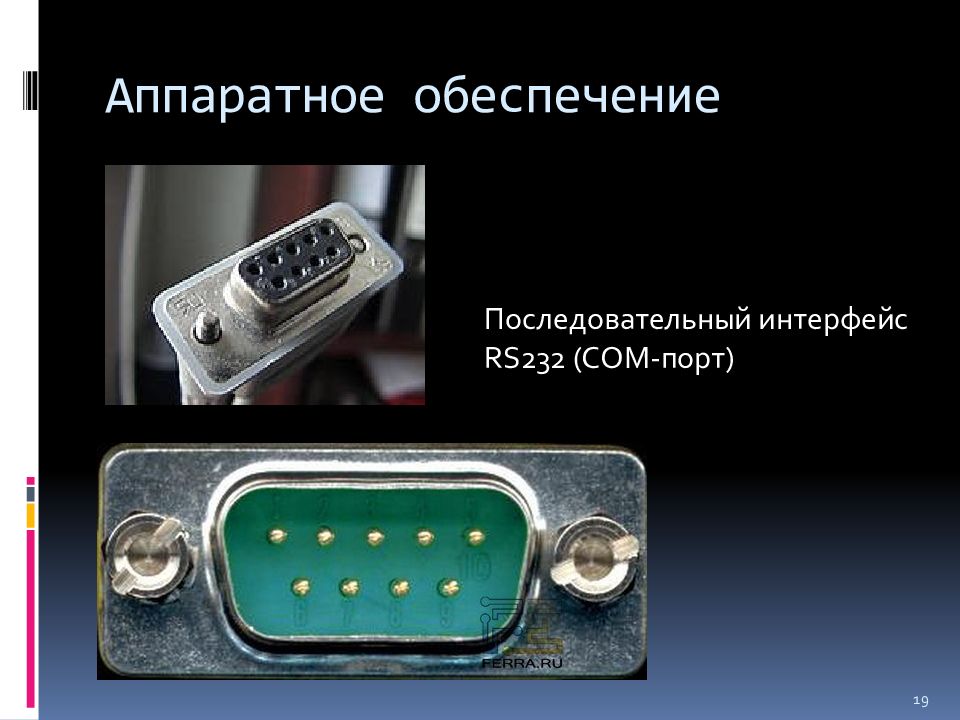

9-контактный разъём COM-порта

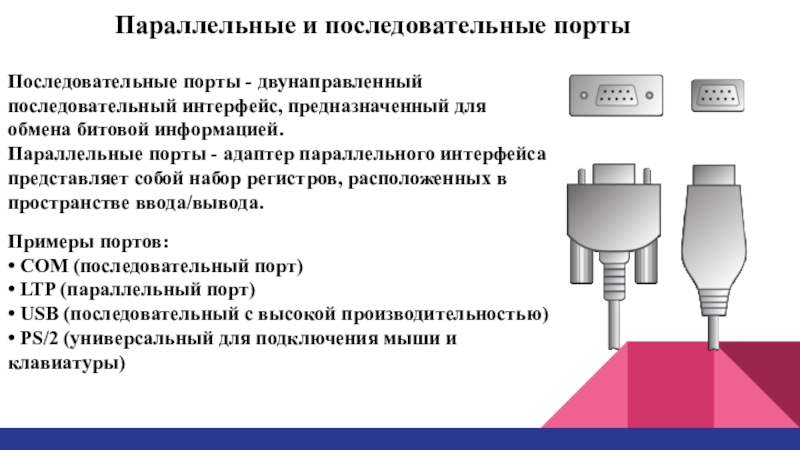

После́довательный порт или COM-порт (произносится «ком-порт», от англ. COMmunication port) — двунаправленный последовательный интерфейс, предназначенный для обмена байтовой информацией.

Содержание 1 Название 2 Использование 3 Разъемы 4 Актуальность 5 Программный доступ к СОМ-порту 5.1 POSIX 5.2 Windows 6 См. также 7 Ссылки

Название

Последовательным данный порт называется потому, что информация через него передаётся по одному биту, бит за битом (в отличие от параллельного порта).

Хотя некоторые другие интерфейсы компьютера — такие как FireWire и RS-232C, и предназначенным изначально для обмена информацией с модемом.

Использование

Наиболее часто для последовательного порта персональных компьютеров используется стандарт сканера, модема или мыши. Сейчас он используется для соединения с источниками бесперебойного питания, для связи с аппаратными средствами разработки встраиваемых вычислительных систем.

С помощью COM-порта можно соединить два компьютера, используя так называемый «нуль-модемный кабель».

Разъемы

Принятое условное обозначение последовательного порта:

Варианты разъёма COM-порта типа DB-9F

Наиболее часто используются Д-образные разъёмы: 9-ти и 25-тиконтактные, (DB-9 и DB-25 соответственно). Раньше использовались также DB-31 и круглые восьмиконтактные DIN-8. Максимальная скорость передачи обычно составляет 115 200 бод.

Стандарт на него был разработан в 1969 году.

Актуальность

Морально устарел, но ещё нередко присутствует на современных компьютерах и используется в промышленном и узкоспециальном оборудовании.

В настоящее время активно вытесняется интерфейсом

Программный доступ к СОМ-порту

операционной системе Unix (/dev и называются

• ttyS0, ttyS1, ttyS2 и т.д. в ttyb, ttyc и т.д. в Solaris
• ttyf1, ttyf2, ttyf3 и т.д. в tty2p0, tty3p0 и т.д. в tty02, tty03 и т.д. в Digital Unix

Для программнго доступа к СОМ-порту необходимо открыть на чтение/запись соответствующий файл и сделать вызовы специальных функций tcgetattr (для того, чтобы узнать текущие настройки) и tcsetattr (чтобы установить новые настройки). Также может потребоваться сделать вызовы ioctl с определенными параметрами. После этого при записи в файл данные будут отправляться через порт, а при чтении программа будет получать уже принятые данные из буфера СОМ-порта.

Windows

COM-порты в операционной системе Windows — это именованные каналы для передачи данных, называемые обычно COM1, COM2 и т. д. по порядку обнаружения драйверов соответствующих устройств. Например, для обмена информации через

См. также

• USB
• LPT
• Сигналы последовательных портов
• Последовательные и параллельные порты ввода-вывода

Ссылки

• Перевод руководства по программированию СОМ-порта в POSIX операционных системах
• Распайка разъёма COM 9 pin
• Распайка разъёма COM 25 pin
• Программирование порта на java — позволяет работать из Windows, в отличие от официальных пакетов от Sun.
• Программирование COM порта на C++ под Windows. Готовая библиотека, исходные тексты, примеры программ.

Wikimedia Foundation. 2010.

Игры ⚽ Нужно решить контрольную?

• Последовательные эксперименты Лэйн (аниме)
• Последствия облучения эмбриона и плода

Полезное

Последовательные интерфейсы — Интерфейсы периферийных устройств (ИПУ) (Информатика и программирование)

5. 9 Последовательные интерфейсы

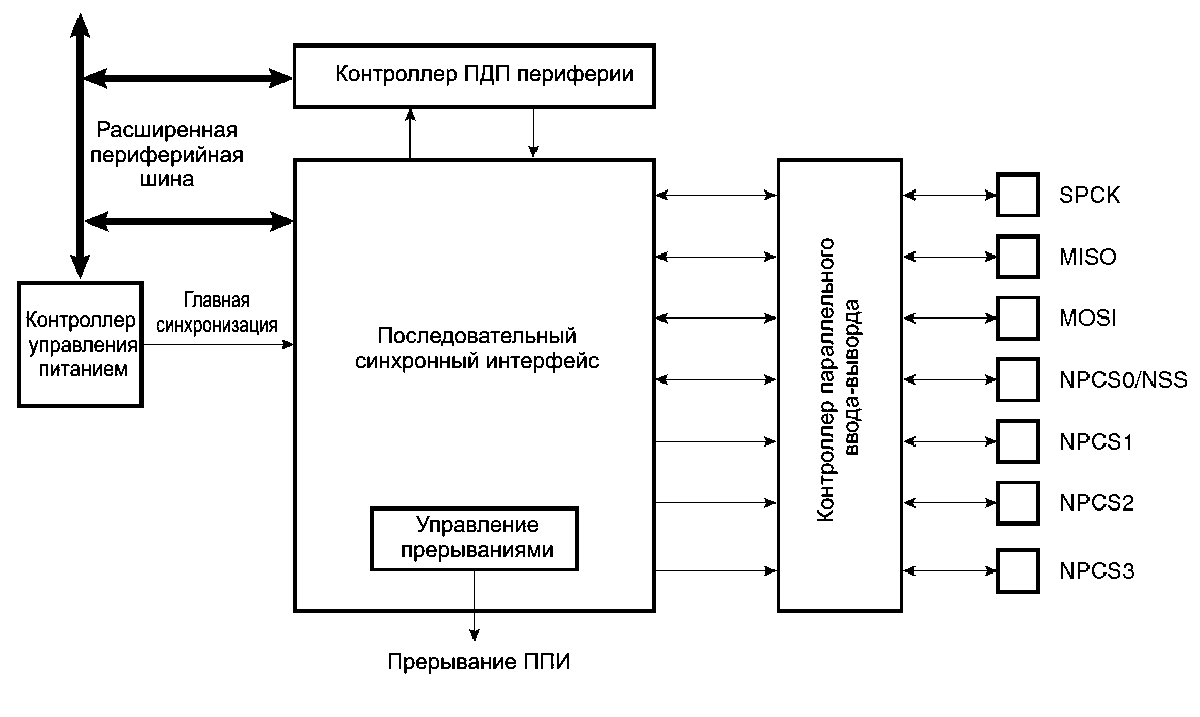

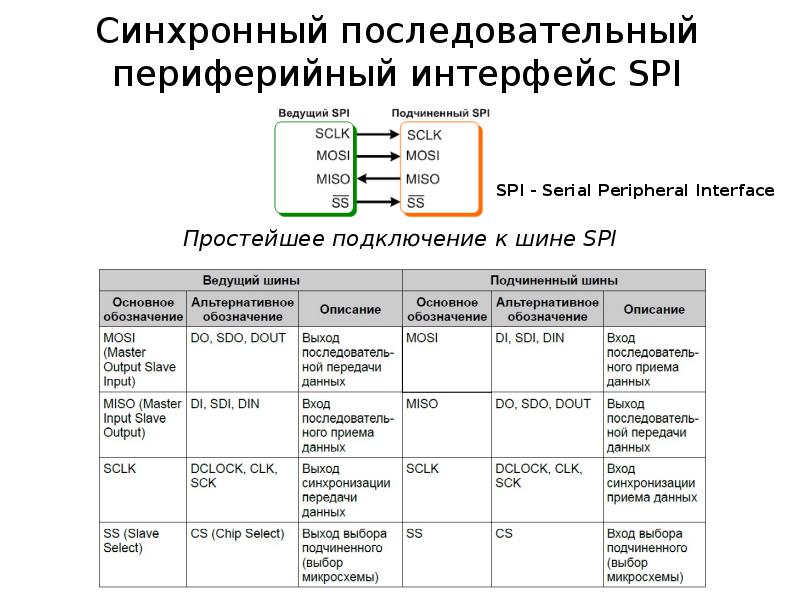

Последовательный интерфейс для передачи данных в одну сторону использует одну сигнальную линию, по которой информационные биты передаются друг за другом последовательно. Последовательная передача данных может осуществляться в синхронном и асинхронном режимах.

Для асинхронного режима принят ряд стандартных скоростей обмена: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 19200, 38400, 57600, 115200 бит/сек. Количество бит данных может составлять 5,6,7,8 бит. Количество стоп битов может быть 1,1.5,2 бита. Асинхронный в РС реализуется с помощью СОМ-порта с использованием протокола RS-232C.

Из синхронных адаптеров в настоящее время чаще всего применяются адаптеры интерфейса V.35.

Стандарт описывает управляющие сигналы интерфейса, пересылку данных, электрический интерфейс и типы разъемов. Стандарт описывает синхронный и асинхронный режимы обмена, но СОМ-порты поддерживают только асинхронный режим.

Префикс «RS» -рекомендованный стандарт.

5.9.1 Интерфейс RS-232

Интерфейс RS-232C использует несимметричные приемники и передатчики, сигнал передается относительно общего провода (схемной земли). Интерфейс RS-232C не обеспечивает гальванической развязки устройств. В интерфейсе RS-232С оговариваются следующие электрические параметры.

Выходные сигналы:

— 0 задается диапазоном напряжения со стороны источника (+5 ¸ +15)В;

— неопределенное состояние – диапазон напряжения (+5 ¸ -5)В;

— 1 задается диапазоном напряжения (-5 ¸ -15)В.

Входные сигналы:

— 0 задается диапазоном напряжения со стороны приемника (+3 ¸ +25)В;

— неопределенное состояние – диапазон напряжения (+3 ¸ -3)В;

— 1 задается диапазоном напряжения (-3 ¸ -25)В.

Логической единице на входе приемника соответствует уровень напряжения -3 … -12 В. Для линий управляющих сигналов это состояние называют «ON», а для линий последовательных данных — «MARK». Логическому «0» соответствует напряжение +3 … +12 В (называемое «OFF» или «SPACE», соответственно). Между уровнями +3 … -3 В существует зона нечувствительности, обуславливающая гистерезис приемника. Состояние на выходе приемника изменяется только при пересечении напряжением порога +3 или -3 В.

Разъем и кабель порта RS232.

Стандартный последовательный порт имеет 9- контактный разъем. На рисунке 5.5 приведены назначения контактов этих разъемов.





Рисунок 5.5 — Блочная часть 9-контактного штыревого разъема

В таблице 5.6 указано назначение контактов разъема последовательного интерфейса.

Таблица 5.6 — Назначение контактов разъемов последовательного порта

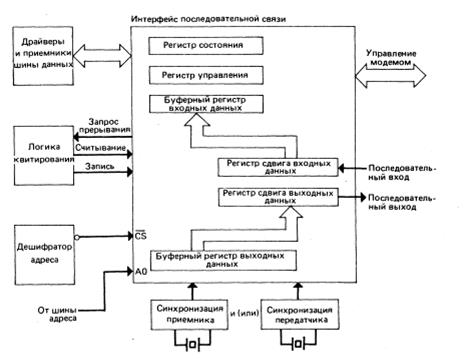

Внутреннее аппаратное устройство.

Компьютер, совместимый с IBM PC, может иметь до четырех последовательных портов. Они маркируются как COM1-COM4. Каждый COM-порт формируется отдельным UART 16450 (в нем имеется восемь восьмибитовых регистров), установленным внутри компьютера.

5.9.2 Интерфейсы RS-422A, RS-423A и RS-449

Более новыми стандартами, по сравнению с RS-232, позволяющими обеспечить высокоскоростную работу на больших расстояниях, являются стандарты EIA RS-422A, RS-423A и RS-449. Соответствующими рекомендациями ITU-T для этих стандартов являются V.10 и Х.26 — для RS-423, и V.11 и Х.27 — для RS-422, V.36 для RS-449.

Интерфейс RS-422A.

Стандарт RS-422A определяет электрические характеристики симметричного цифрового интерфейса. Он предусматривает работу на более высоких скоростях (до 10 Мбит/с) и больших расстояниях (до 1000 м) в интерфейсе DTE—DCE. Для его практической реализации, в отличие от RS-232, требуется два физических провода на каждый сигнал. Реализация симметричных цепей обеспечивает наилучшие выходные характеристики.

Стандарт RS-422A был разработан совместно с RS-423A и позволяет размещать линии этих интерфейсов в одном кабеле. Он не совместим с RS-232, и взаимодействие между RS-422A и RS-232 может быть обеспечено только при помощи специального интерфейсного  конвертера.

Таблица  5.8 — Электрические и временные характеристики интерфейса RS-422

Интерфейс RS-423A.

Стандарт RS-423A определяет электрические характеристики несимметричного цифрового интерфейса. «Несимметричность» означает, что данный стандарт подобно RS-232 для каждой линии интерфейса использует только один провод. При этом для всех линий используется единый общий провод. Как и RS-422A, этот стандарт не определяет сигналы, конфигурацию выводов или типы разъемов. Он содержит только описание электрических характеристик интерфейса. Стандарт RS-422A предусматривает максимальную скорость передачи 100 Кбит/с.

Таблица 5.9 — Соотношение скорости передачи и длины кабеля для стандартов

Интерфейс RS-449.

Стандарт RS-449, в отличие от RS-422A и RS-423A, содержит информацию о параметрах сигналов, типах разъемов, расположении контактов и т.п. В этом отношении RS-449 является дополнением к стандартам RS-422A и RS-423A. Стандарту RS-449 соответствует международный стандарт V. 36.

Стандарт RS-449 определяет 30 сигналов интерфейса. Большинство этих сигналов имеют эквивалентные в RS-232. Кроме того, добавлен ряд новых сигналов.

Десять сигналов RS-449 определены как линии 1-й категории. Эта группа сигналов включает в себя все основные сигналы данных и синхронизации, такие как «Передаваемые данные», «Принимаемые данные», «Синхронизация терминала». Скорость передачи сигналов 1 -и категории существенно зависит от длины кабеля. Для линий этой категории на скоростях до 20 Кбит/с могут использоваться стандарты RS-422A либо RS-423A; на скоростях выше 20 Кбит/с (до 2Мбит/с) — только RS-422A.

Оставшиеся 20 линий классифицируются как линии 2-й категории и используются стандартом RS-423A. Ко 2-й категории относятся такие управляющие линии, как «Качество сигнала», «Выбор скорости передачи» и др.

Стандарт RS-449 определяет тип разъема и, в отличие RS-232, распределение контактов разъема. Используемые разъемы имеют 37 контактов для прямого канала и 9 контактов для обратного канала.

Интерфейс RS-485.

Протокол связи RS-485 является наиболее широко используемым промышленным стандартом, использующим двунаправленную сбалансированную линию передачи. Протокол поддерживает многоточечные соединения, обеспечивая создание сетей с количеством узлов до 32 и передачу на расстояние до 1200 м. Использование повторителей RS-485 позволяет увеличить расстояние передачи еще на 1200 м или добавить еще 32 узла. Стандарт RS-485 поддерживает полудуплексную связь. Для передачи и приема данных достаточно одной скрученной пары проводников

Таблица 5.10 – Характеристики интерфейса RS-485

Характеристики интерфейсов RS-232C, RS-423A, RS-422A, RS-485A сведены в таблицу 5.12.

Таблица 5.12 — Характеристики интерфейсов
