Serial port (серийный порт, последовательный порт или COM-порт -, communications port) — это последовательный интерфейс с двойной направленностью.

Почему порт назвается последовательным? Потому, что вся информация по этому порту передается шагом равным одному биту. В нем данные передаются бит за битом, в отличие от параллельного порта.

Несмотря на то, что в некоторых других интерфейсах как, например, в Ethernet, FireWire и USB, применяется последовательный обмен данными, название «последовательный порт» закрепилось за портом, обладающим стандартом RS-232C.

Данный порт, в сравнении с другими «последовательными» технологиями, обладает отличительной особенностью: в нем отсутствует какое-либо временное требование между 2 байтами. Временные требования существуют только между битами одного байта. Величина, обратная временной паузе между битами одного байта, носит название «baud rate» (скорость передачи). Кроме того, в данной технологии нет такого понятия, как «пакет». Другие технологии «последовательной» передачи данных (X.25, USB или Ethernet), используют «пакеты», также в них существуют и жесткие временные требования между битами одного пакета.

В части протоколов связи с индустриальным оборудованием имеются жесткие временные требования между байтами последовательного порта. Реализация в многозадачных операционных системах со слабой поддержкой реального времени этих протоколов очень сложна. К этим системам относятся и Windows. Вот почему для работы с этими протоколами зачастую применяют MS-DOS или более устаревшее программное обеспечение.

Самый распространенный для последовательного порта стандарт — RS-232C. Ранее последовательный порт применялся для подключения терминала, позднее его использовали для подключения модема или мыши. В настоящее время его применяют в качестве средства соединения с источниками бесперебойного питания, а также в качестве средства связи с аппаратными средствами разработки встраиваемых вычислительных систем, спутниковыми ресиверами, кассовыми аппаратами и приборами систем безопасности.

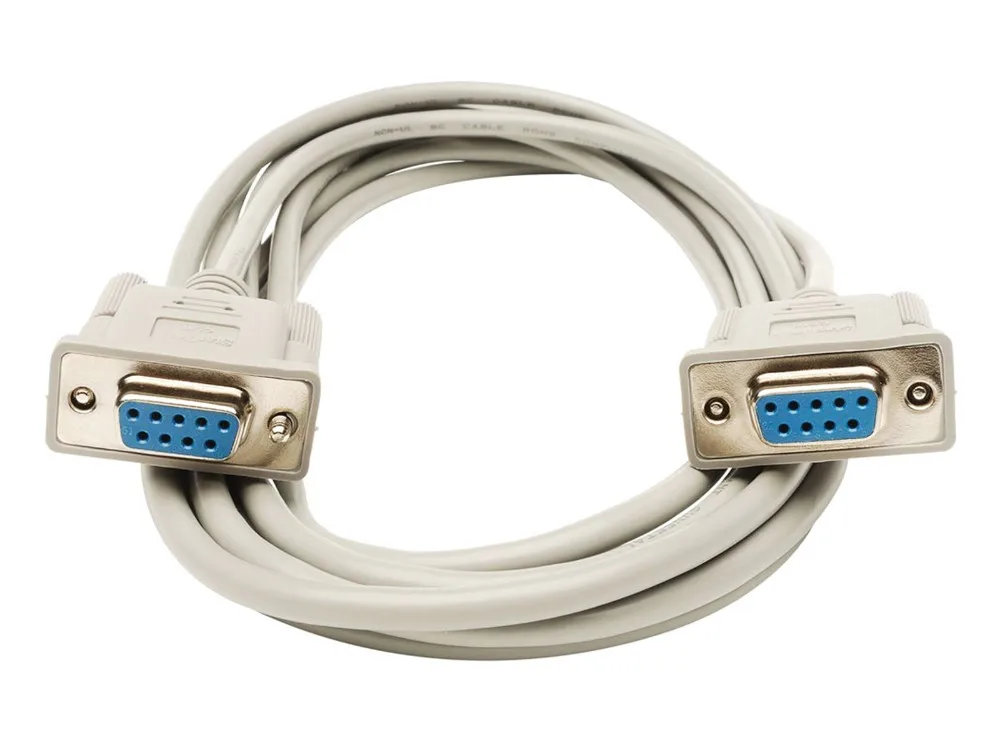

Благодаря COM-порту появляется возможность подключить друг к другу два ПК, применяя так называемый «нуль-модемный кабель». Данный метод использовался со времен MS-DOS в целях перекачки файлов с одного компьютера на другой. В UNIX-системах он использовался для терминального доступа к другой машине, а в операционных системах Windows — для отладчика уровня ядра.

Довольно популярный в свое время в IBM-совместимых ПК последовательный порт, сегодня уже морально устарел. Однако, следует отметить, что он еще нередко используется в промышленном и узкоспециальном оборудовании, а также на некоторых современных компьютерах. Последовательный порт активно вытесняется интерфейсом USB и FireWire.

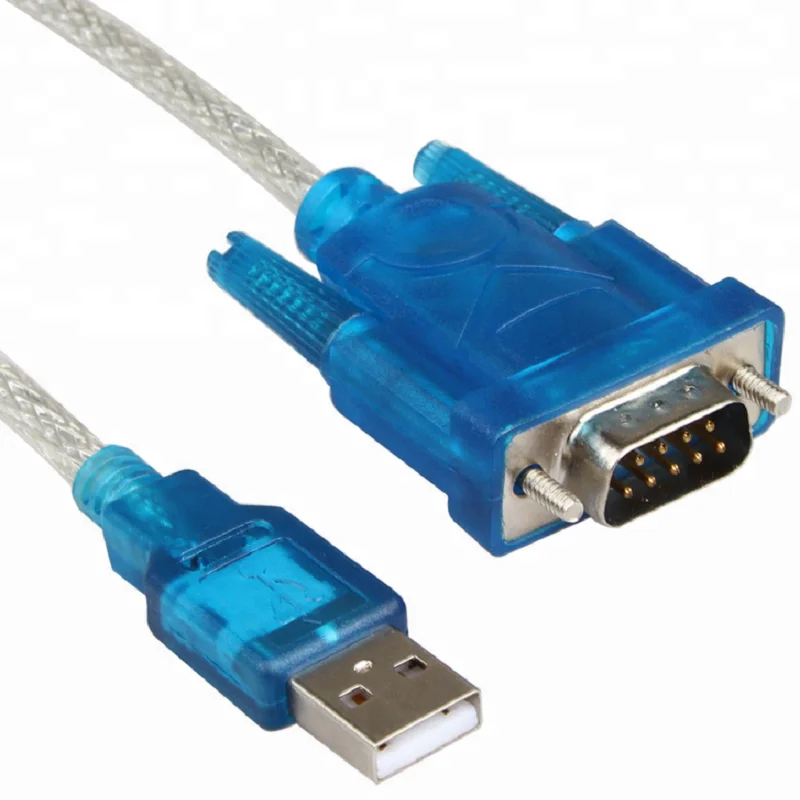

Однако имеются специальные стандарты эмуляции последовательного порта над USB и над Bluetooth. Кстати, любопытно, но именно Bluetooth-технология проектировалась разработчиками в качестве беспроводной версии последовательного порта. Программная эмуляция порта широко используется и по сей день. Так, практически все мобильные телефоны сегодня эмулируют внутри себя COM-порт и модем, с целью реализации тетеринга (доступа компьютера к сети Интернет через GPRS/EGDE/3G). А вот непосредственно для физического подключения к компьютеру применяется USB, Bluetooth или Wi-Fi технологии.

Кроме того, программная эмуляция последовательного порта возможна для гостевых пользователей виртуальных машин VMWare и Microsoft Hyper-V. Основной целью данной процедуры является подключение отладчика уровня ядра Windows к гостевому клиенту.

Достоинства COM-порта

Главное преимущество данной технологии состоит в простоте подключения.

Недостатки COM-порта

Главными недостатками данного порта являются его низкая скорость, большие размеры разъемов, а также высокие требования к времени отклика операционной системы. Также, в данном стандарте наблюдается высокое количество прерываний (одно прерывание на каждые 8 байт).

Разъемы

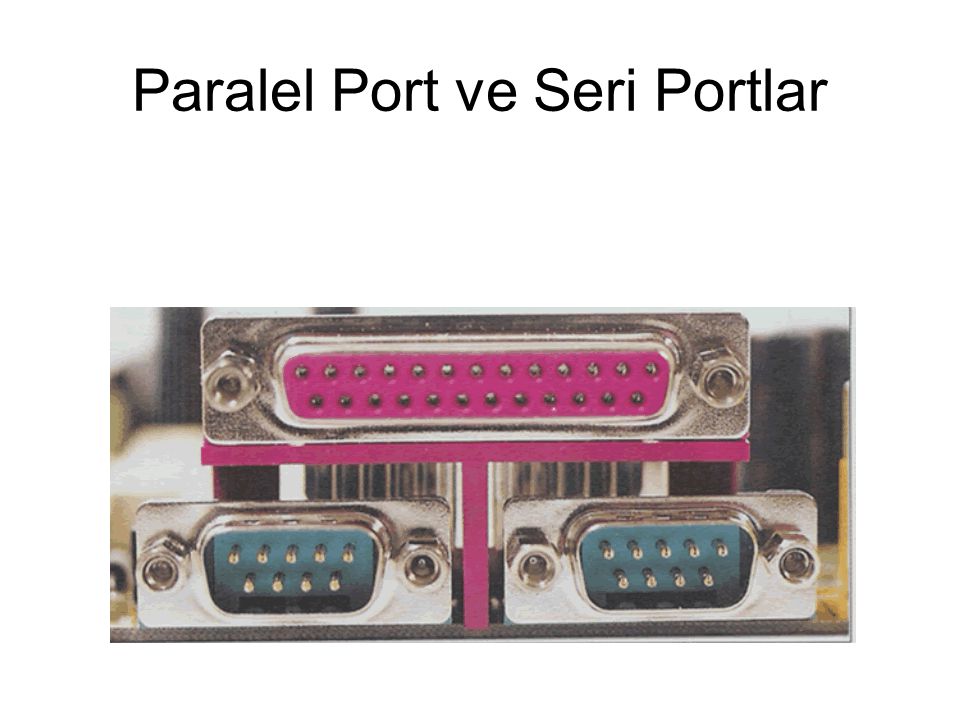

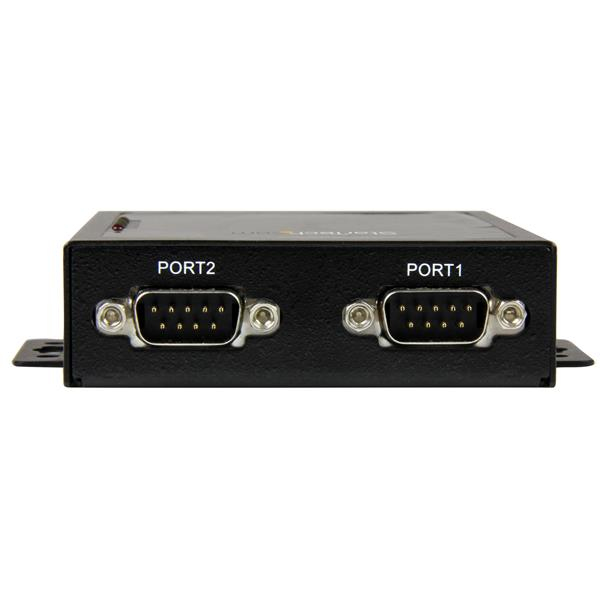

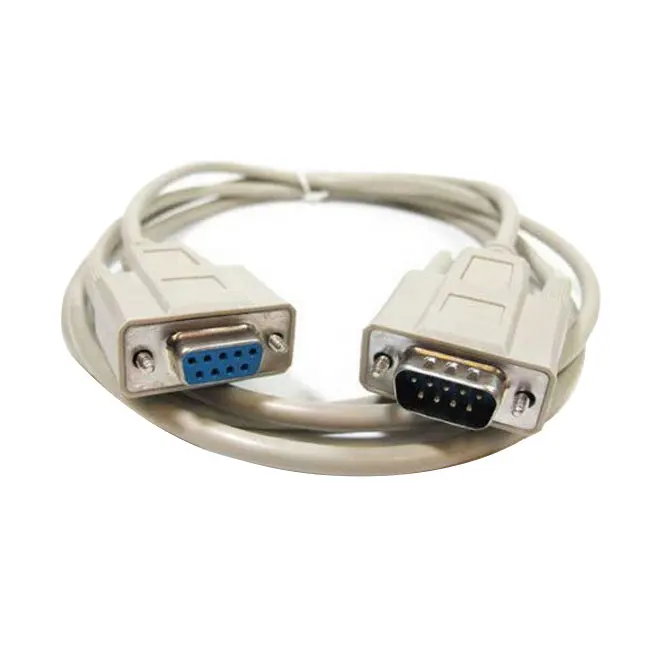

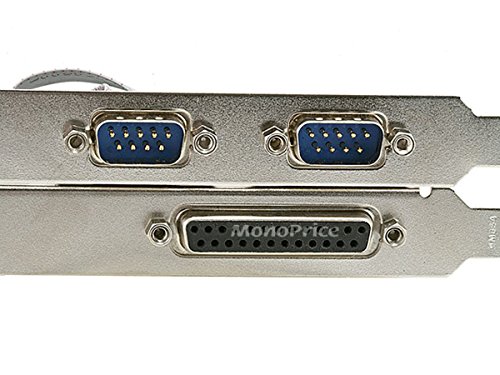

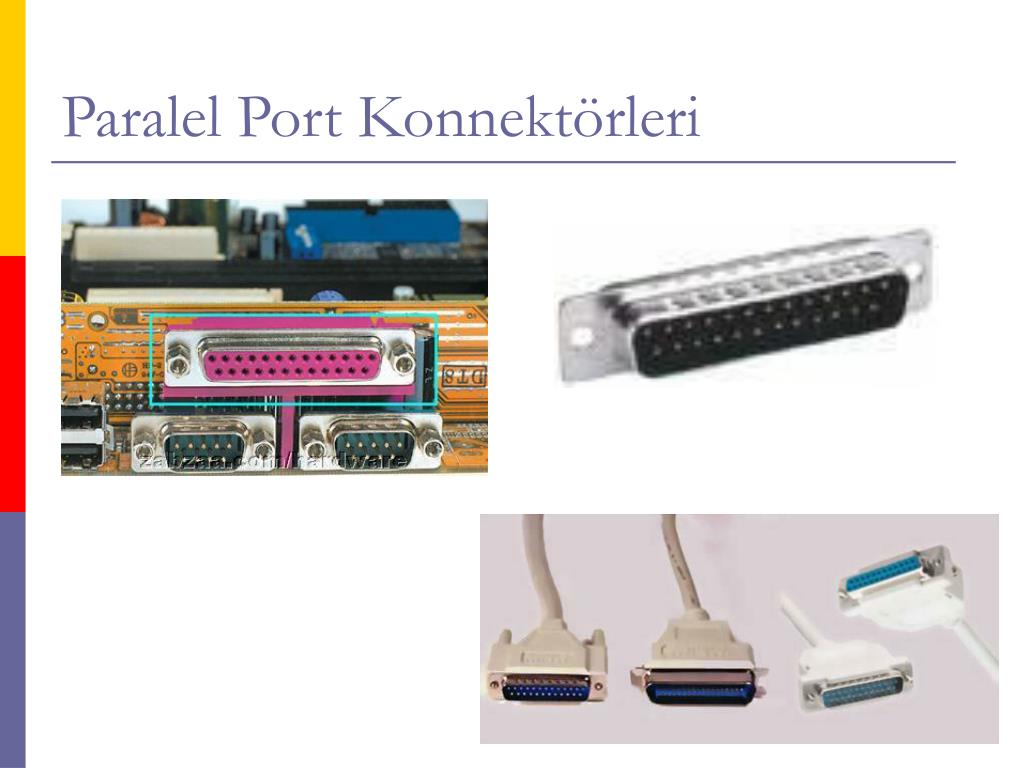

Самыми распространенными разъемами стандарта являются 9-ти и 25-ти контактные (DB-9 и DB-25, соответственно), которые были стандартизированы в 1969 году. Это D-образные разъемы. Помимо них использовались и другие, но из этого же семейства: DB-31 и круглые восьмиконтактные DIN-8.

Максимальная скорость передачи (в обычном исполнении) достигает 115 200 бод.

Аппаратура

Разъем обладает следующими контактами:

• DTR (Data Terminal Ready) — выход на ПК, вход — на модеме. Отвечает за готовность компьютера к работе с модемом. Сброс вызывает почти полную перезагрузку модема. В случае с мышью, данный провод используется для осуществления питания.
• DSR (Data Set Ready) — вход на ПК, выход — на модеме. Отвечает за готовность модема. Если линия в нуле, то в некоторых операционных системах невозможно открыть порт в качестве файла.
• RxD (Receive Data) — вход на ПК, выход — на модеме. Обозначает поток входящих в ПК данных.
• TxD (Transmit Data) — выход на ПК, вход — на модеме. Обозначает поток исходящих от ПК данных.
• CTS (Clear to Send) — вход на ПК, выход — на модеме. Компьютер должен приостановить процесс передачи данных, пока данный провод не будет выставлен в единицу. Применяется в аппаратном протоколе управления потоком в целях недопущения переполнения на модеме.
• RTS (Request to Send) — выход на ПК, вход — на модеме. Модем должен приостановить процесс передачи данных, до тех пор, пока провод не будет выставлен в единицу. Применяется в аппаратном протоколе управления потоком в целях недопущения переполнения в оборудовании/драйвере.
• DCD (Carrier Detect) — вход на ПК, выход — на модеме. После установления связи с модемом с той стороны возводится в единицу, сбрасывается в ноль, в случае разрыва связи. Аппаратура ПК может производить прерывание, в случае наступления подобного события.
• RI (Ring Indicator) — вход на ПК, выход — на модеме. После детерминации вызывного сигнала телефонного звонка, возводится модемом в единицу. Аппаратная часть ПК может производить прерывание, в случае наступления подобного события.
• SG (Signal Ground) — общий сигнальный провод порта. Важно: земля — не общая. Обычно провод имеет изоляцию от корпуса ПК или модема.

В нуль-модемном кабеле применяются две перекрещенные пары: TXD/RXD и RTS/CTS.

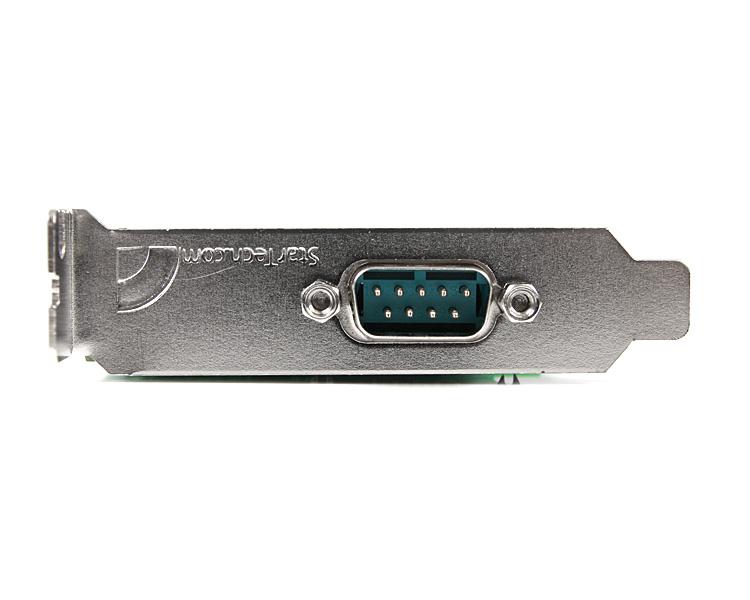

UART 16550 — стандартная аппаратура порта. Сегодня включена в SuperIO микросхему на материнской плате. Со времен IBM PC, она оснащена аппаратной очередью байтов. Она существенно снижает число возникающих прерываний.

Последовательный порт | это… Что такое Последовательный порт?

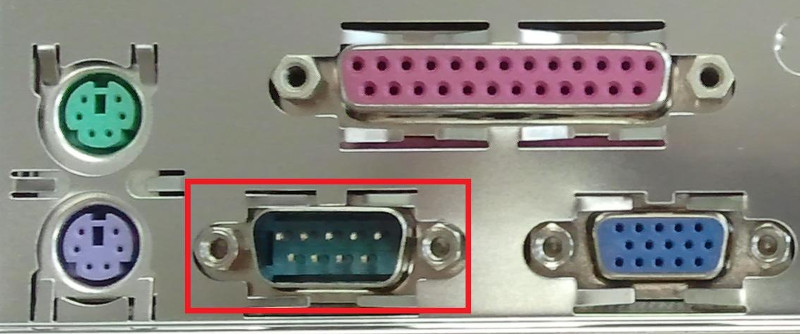

Наружные разъёмы материнской платы: PS/2 (1 — мышь, 2 — клавиатура), 100BASE-T8P8C (3), USB (4), RS-232 DE-9 (5), IEEE 1284 (LPT) DB-25 (6), видеопорт VGA (7), игровой порт (8)) и аудиоразъемы мини-TRS (9)

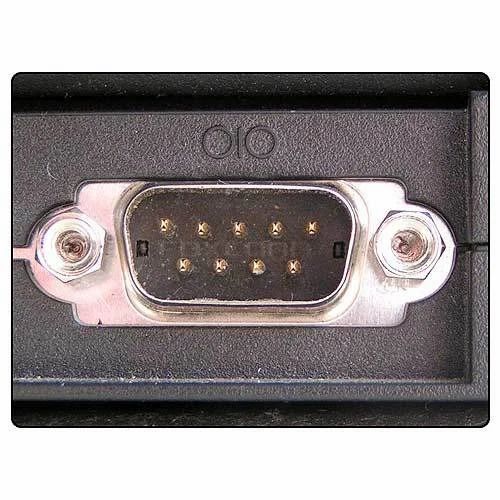

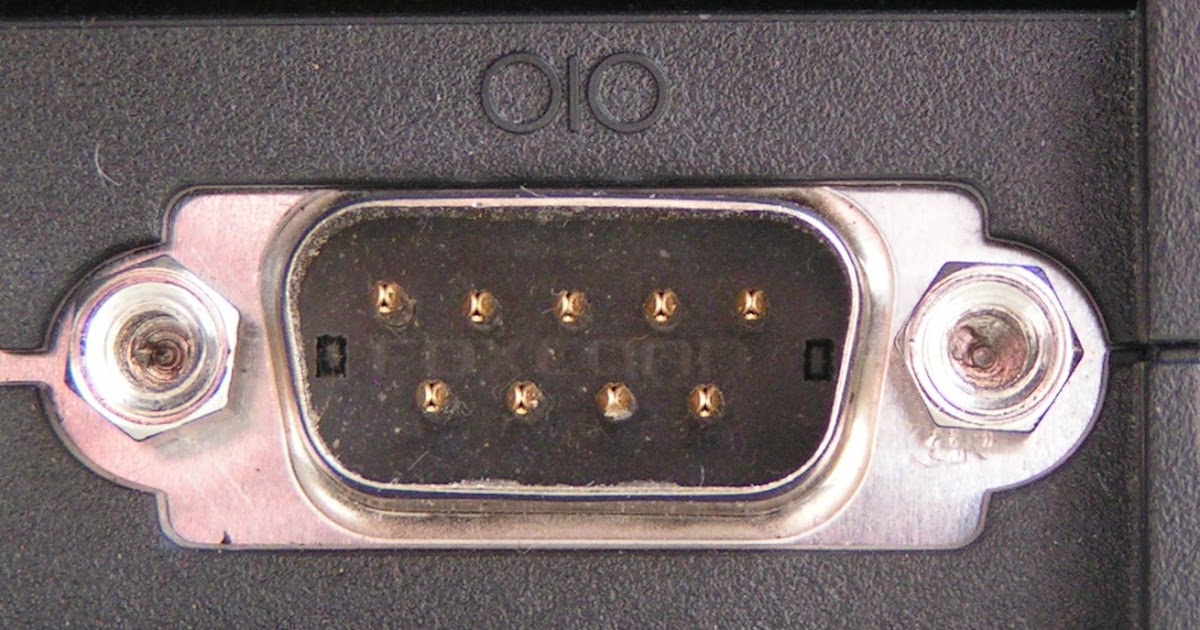

Разъём DE-9, используемый для интерфейса RS-232

После́довательный порт, англ.  serial port (а также серийный порт или COM-порт^[1], англ. communications port) — двунаправленный последовательный интерфейс.

Последовательным данный порт называется потому, что информация через него передаётся по одному биту, бит за битом (в отличие от параллельного порта). Хотя некоторые другие интерфейсы компьютера — такие как Ethernet, FireWire и USB — также используют последовательный способ обмена, название «последовательный порт» закрепилось за портом, имеющим стандарт RS-232C.

Особенностью данного порта по сравнению с другими «последовательными» технологиями является факт отсутствия каких-либо временных требований между 2 байтами. Временные требования есть только между битами одного байта (включая старт, стоп и четность), величина, обратная временной паузе между битами одного байта, называется baud rate — скорость передачи. Также в этой технологии отсутствует понятие «пакет».

Другие «последовательные» технологии, такие, как X.25, USB или Ethernet, имеют понятие «пакет», и накладывают жесткие временные требования между всеми битами одного пакета.

По этой причине в терминологии Cisco IOS данный порт назывался async — в отличие от синхронных serial, т.е. X.25. По этой же причине модуль Windows, реализующий PPP поверх данного порта, называется AsyncMac.sys (в стандарте PPP отдельно описана реализация PPP, использующего понятие «пакет», над последовательным портом, этого понятия не имеющим).

Некоторые протоколы связи с индустриальным оборудованием налагают жесткие временные требования между байтами последовательного порта. Такие протоколы крайне сложны в реализации в многозадачных ОС со слабой поддержкой реального времени, такой, как Windows, и потому зачастую требуют MS-DOS и устаревшего ПО почти 20-летней давности на управляющем компьютере.

Содержание 1 Назначение 2 Разъемы 3 Актуальность 4 Аппаратура 5 Программный доступ к СОМ-порту 5.1 UNIX 5.2 Windows 5.3 OS/2 6 Нуль-модемный кабель 7 См. также 8 Примечания 9 Ссылки

Назначение

Наиболее часто для последовательного порта персональных компьютеров используется стандарт RS-232C. Ранее последовательный порт использовался для подключения терминала, позже для модема или мыши. Сейчас он используется для соединения с источниками бесперебойного питания, для связи с аппаратными средствами разработки встраиваемых вычислительных систем, спутниковыми ресиверами, кассовыми аппаратами, а также с приборами систем безопасности объектов.

С помощью COM-порта можно соединить два компьютера, используя так называемый «нуль-модемный кабель» (см. ниже). Использовался со времен MS-DOS для перекачки файлов с одного компьютера на другой, в UNIX для терминального доступа к другой машине, а в Windows (даже современной) — для отладчика уровня ядра.

Достоинством технологии является крайняя простота оборудования. Недостатком является низкая скорость, крупные размеры разъемов, а также зачастую высокие требования к времени отклика ОС и драйвера и высокое количество прерываний (одно на половину аппаратной очереди, т. е. 8 байт).

Разъемы

На материнских платах ведущих производителей (например, Intel) или готовых системах (например, IBM, Hewlett-Packard, Fujitsu Siemens Computers) для последовательного порта принято следующее условное обозначение:

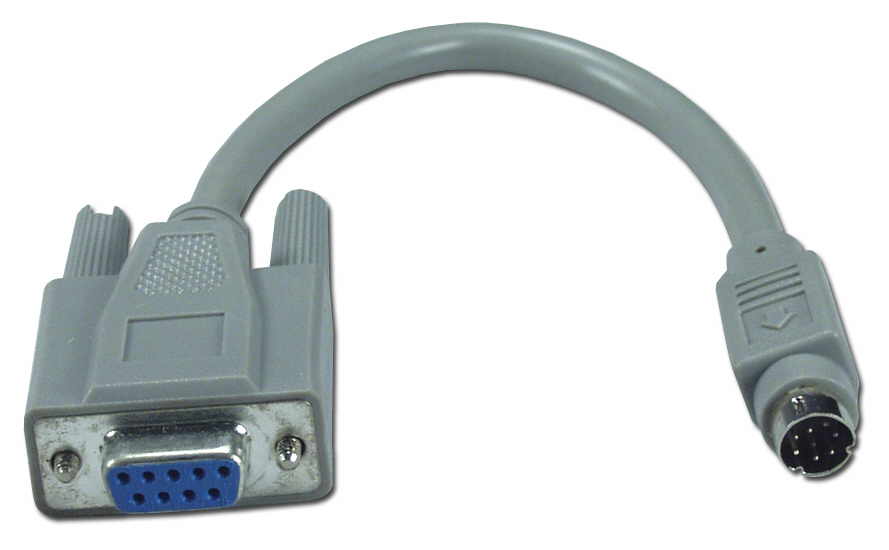

Варианты разъёма COM-порта типа DB-9F
