Потенциометр многооборотный. Многооборотные потенциометры: устройство, применение и подключение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое многооборотный потенциометр. Как устроен многооборотный потенциометр. Где применяются многооборотные потенциометры. Как правильно подключить многооборотный потенциометр. Какие бывают типы многооборотных потенциометров.

Содержание

Что такое многооборотный потенциометр

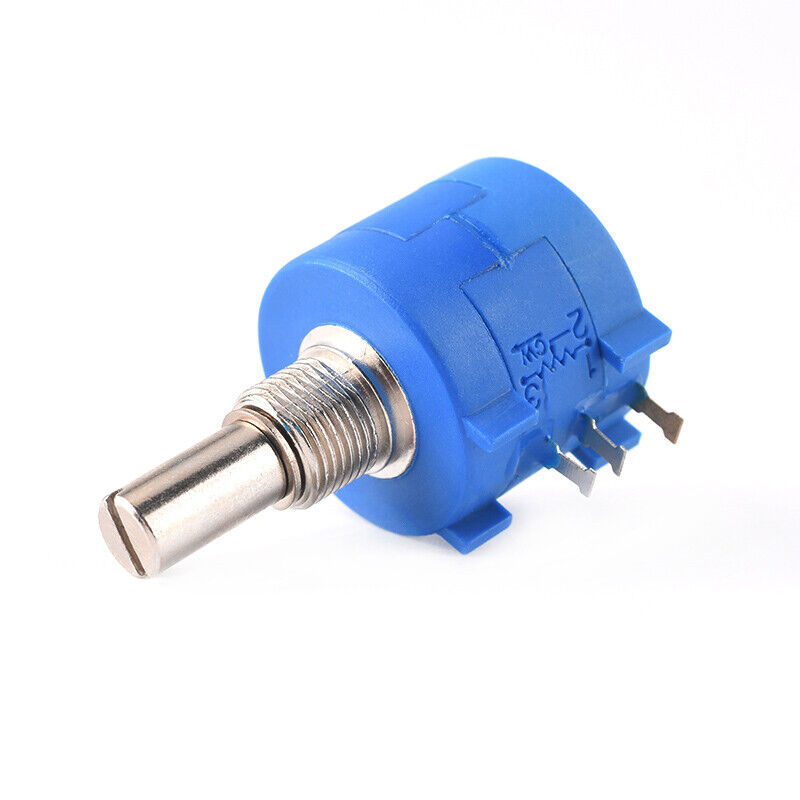

Многооборотный потенциометр — это переменный резистор, позволяющий плавно регулировать сопротивление путем вращения вала на несколько оборотов. В отличие от обычных однооборотных потенциометров, многооборотные обеспечивают более точную настройку за счет большего диапазона вращения.

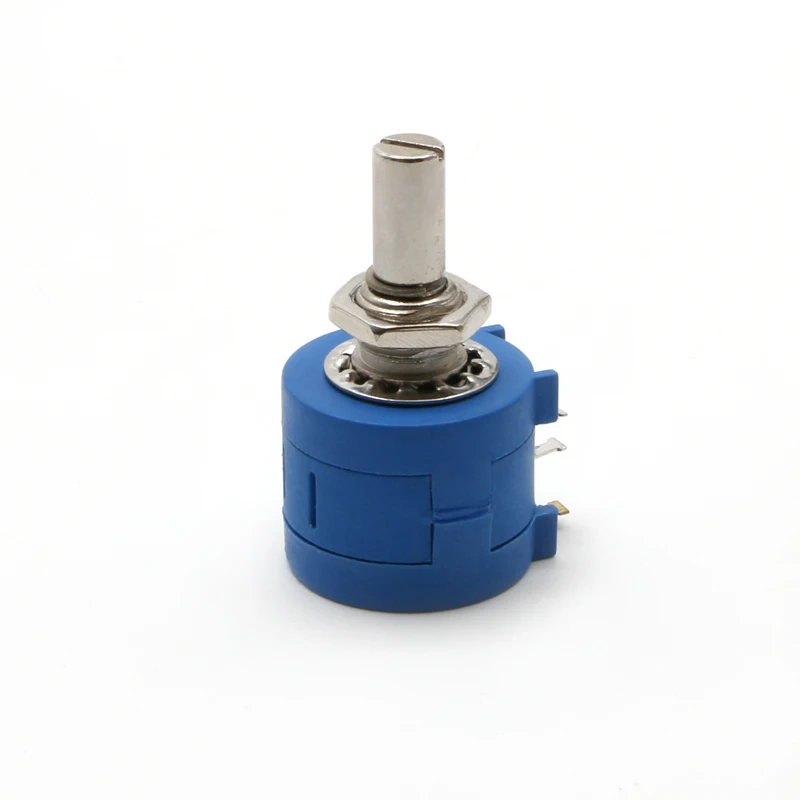

Устройство многооборотного потенциометра

Основные конструктивные элементы многооборотного потенциометра:

Корпус — обычно цилиндрической формы
Вал — выступающий снаружи элемент для вращения
Резистивный элемент — проволока или керамика с резистивным покрытием
Подвижный контакт — скользит по резистивному элементу при вращении вала
Выводы — обычно 3 вывода для подключения
Механизм многооборотного вращения — шестерни или червячная передача

Благодаря механизму многооборотного вращения, один полный оборот вала приводит к небольшому перемещению подвижного контакта, что обеспечивает точную регулировку.

Применение многооборотных потенциометров

Основные области применения многооборотных потенциометров:

Точная настройка в измерительном оборудовании
Регулировка в лабораторных блоках питания
Настройка параметров в промышленной автоматике
Регулировка усиления в аудиотехнике
Калибровка датчиков и сенсоров
Подстройка в радиоэлектронной аппаратуре

Многооборотные потенциометры используются везде, где требуется высокая точность и плавность регулировки.

Как правильно подключить многооборотный потенциометр

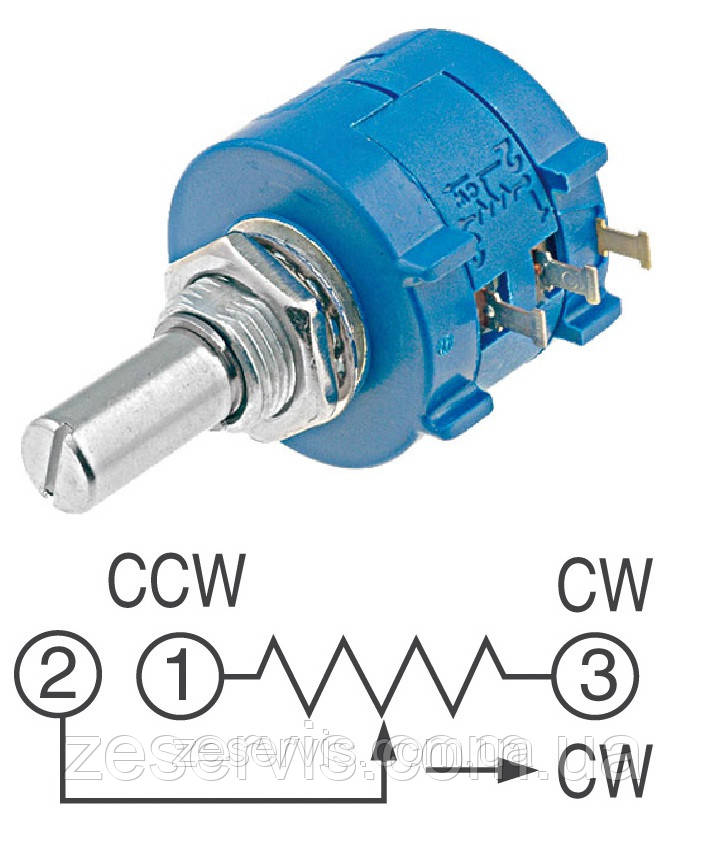

Схема подключения многооборотного потенциометра:

Крайний вывод 1 — подключается к «плюсу» питания или входному сигналу
Средний вывод 2 (подвижный контакт) — выход регулируемого напряжения/сигнала

Крайний вывод 3 — подключается к «минусу» питания или общему проводу

При вращении вала по часовой стрелке сопротивление между выводами 2 и 3 уменьшается, а между 1 и 2 — увеличивается. Это позволяет плавно регулировать выходной сигнал.

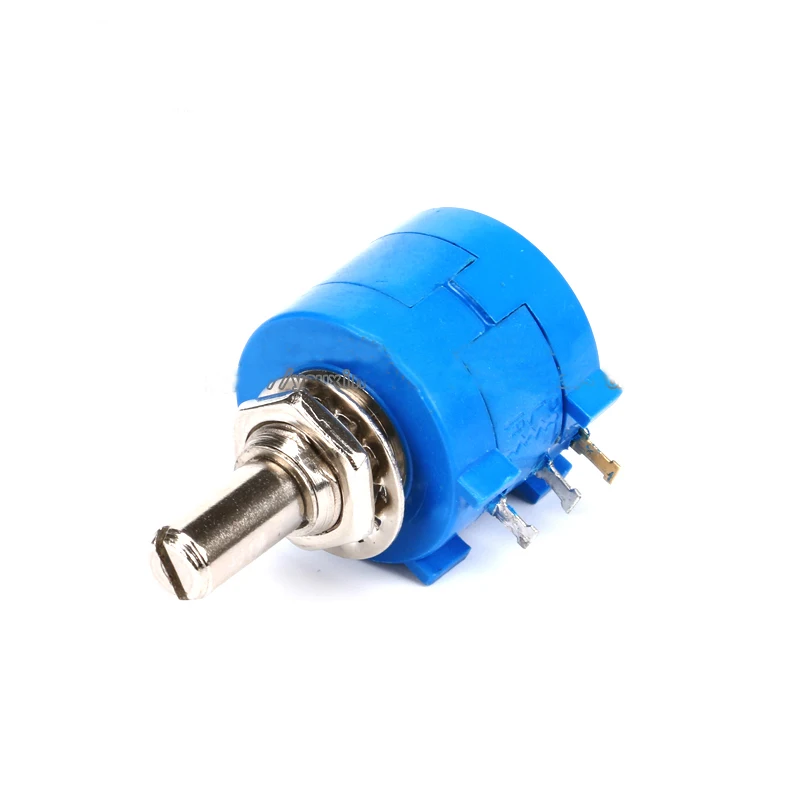

Типы многооборотных потенциометров

Основные типы многооборотных потенциометров:

Проволочные — резистивный элемент из намотанной проволоки
Керметные — резистивный слой из керамико-металлической композиции
Пластиковые — резистивный слой на основе проводящего пластика
Прецизионные — с повышенной точностью и стабильностью
Герметичные — в защищенном от внешних воздействий корпусе

Выбор типа зависит от требуемых характеристик — точности, стабильности, диапазона сопротивлений и условий эксплуатации.

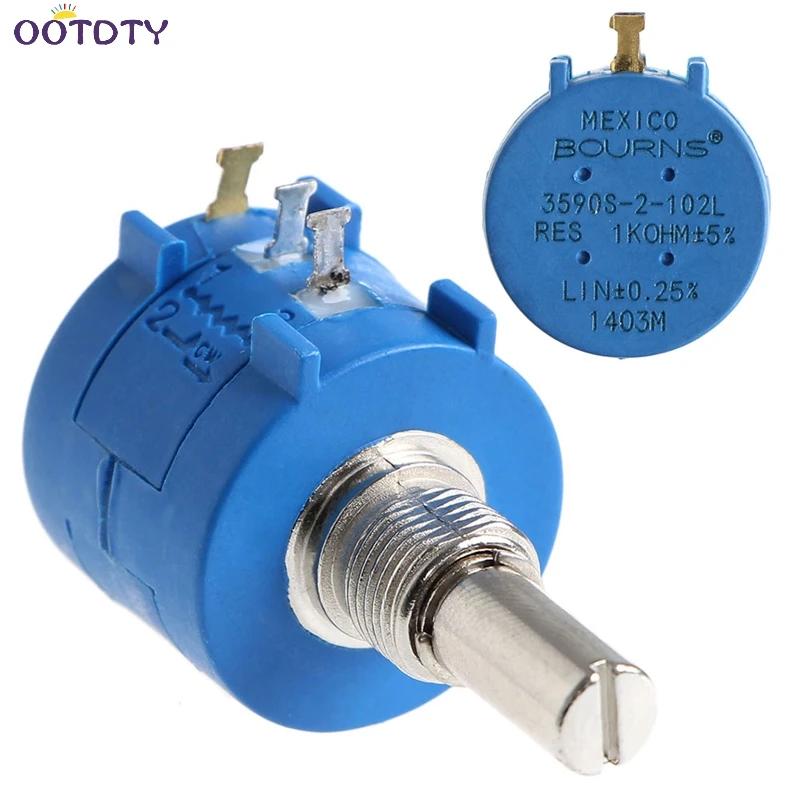

Характеристики многооборотных потенциометров

Основные параметры многооборотных потенциометров:

Номинальное сопротивление — от единиц Ом до десятков МОм
Число оборотов — обычно от 3 до 25
Мощность рассеивания — от долей Вт до нескольких Вт
Температурный диапазон — обычно от -55°C до +125°C
Точность — до 0.1% для прецизионных моделей
Линейность — отклонение от линейной зависимости

При выборе многооборотного потенциометра важно учитывать все эти характеристики в соответствии с требованиями конкретной схемы.

Преимущества многооборотных потенциометров

Основные достоинства многооборотных потенциометров по сравнению с однооборотными:

Более высокая точность регулировки
Плавное изменение сопротивления
Меньшая чувствительность к вибрациям
Возможность точной калибровки
Повышенная износостойкость
Стабильность характеристик

Эти преимущества делают многооборотные потенциометры незаменимыми в прецизионной технике и измерительном оборудовании.

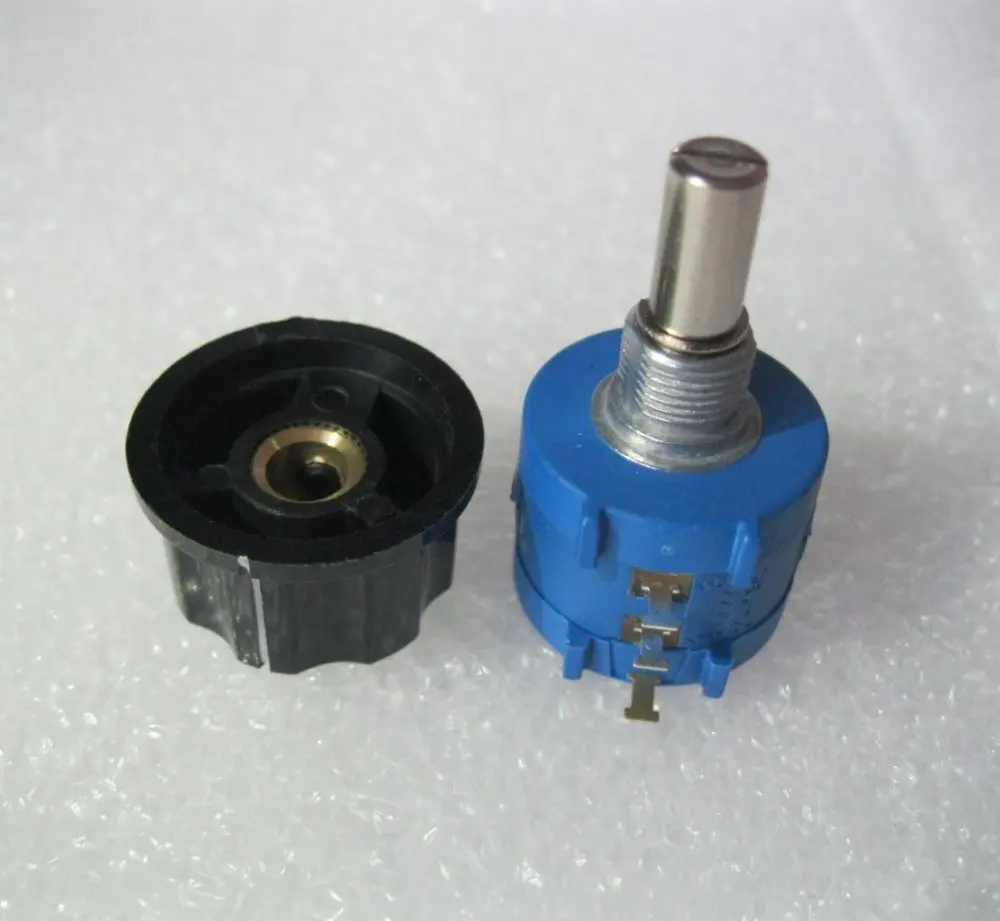

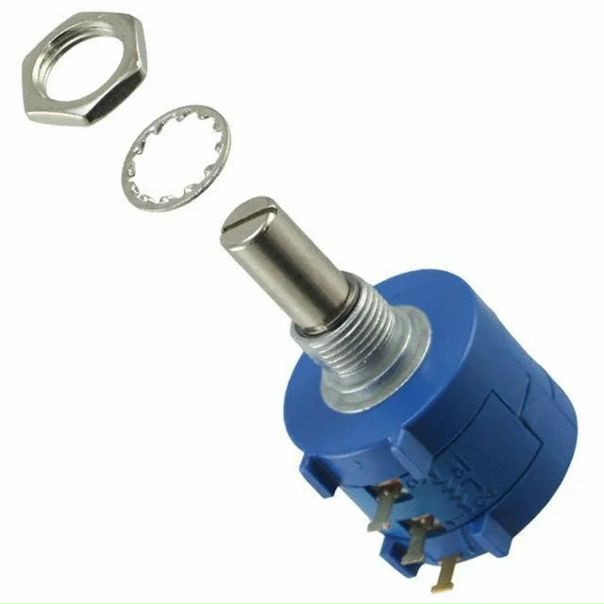

Особенности монтажа многооборотных потенциометров

При монтаже многооборотных потенциометров следует учитывать некоторые нюансы:

Надежно закреплять корпус во избежание проворачивания
Использовать изолирующие шайбы при монтаже на металлические панели
Не прилагать чрезмерных усилий при вращении вала
Использовать гибкие провода для подключения
Защищать от попадания пыли и влаги
Обеспечивать хороший теплоотвод при большой мощности

Правильный монтаж позволит обеспечить надежную работу и долгий срок службы многооборотного потенциометра.

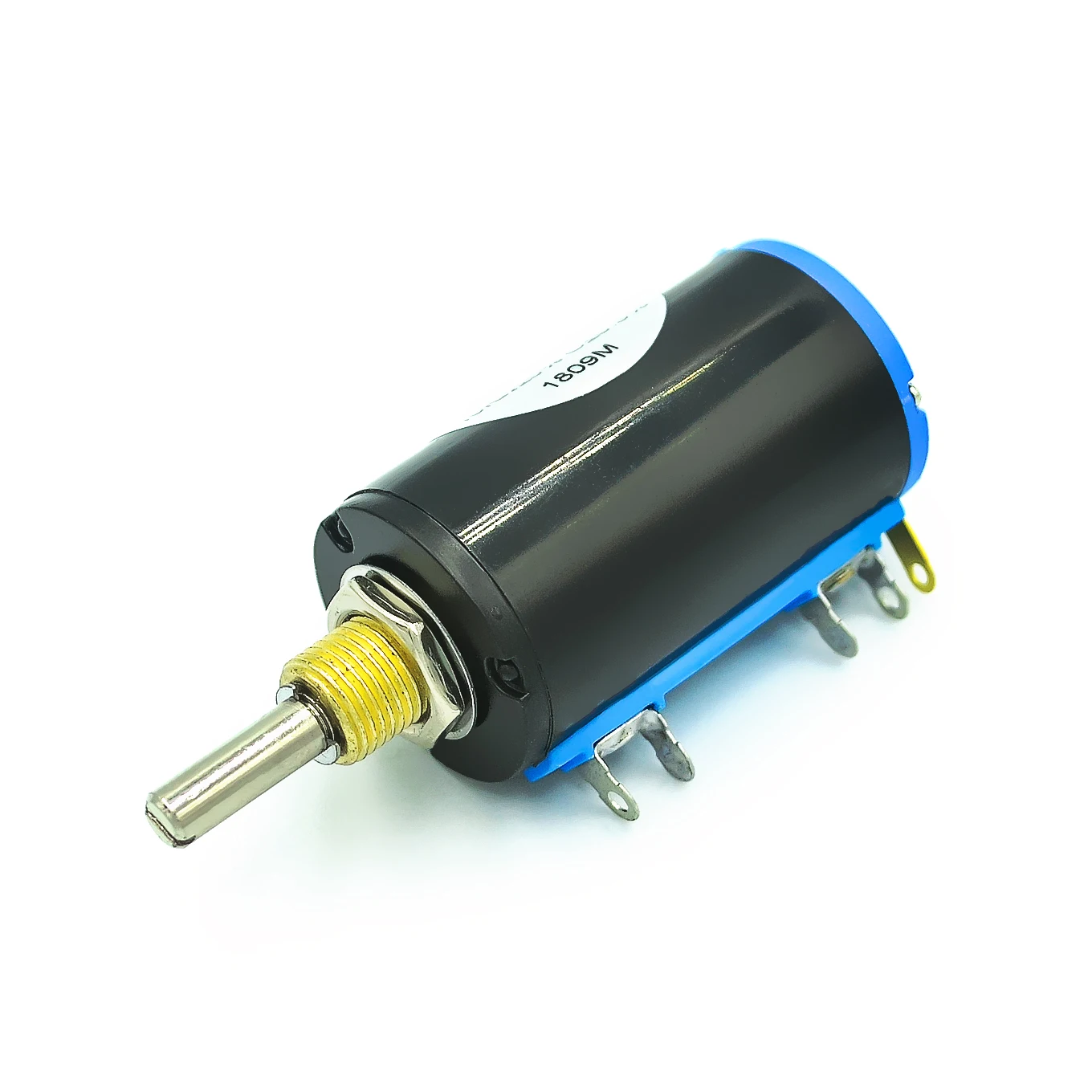

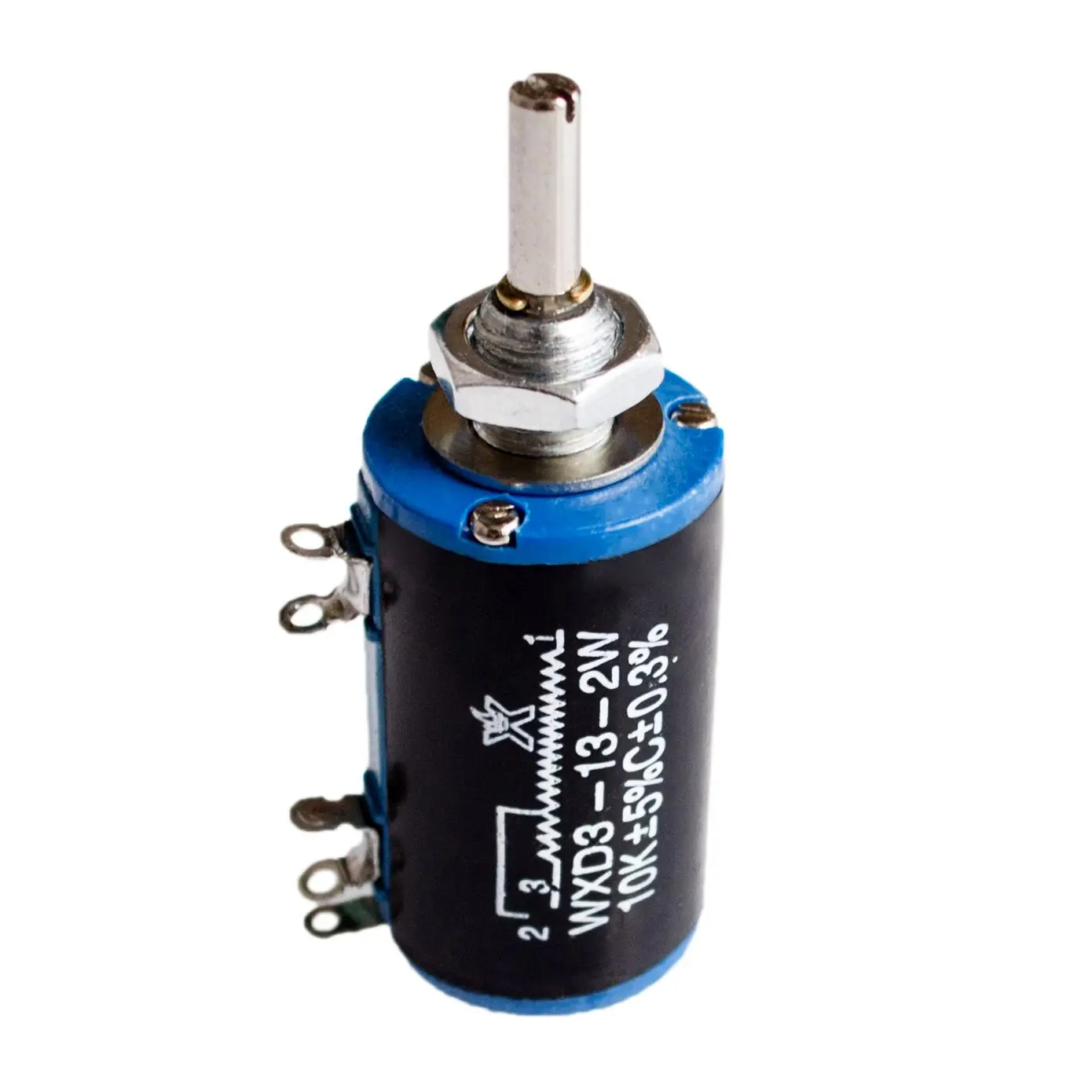

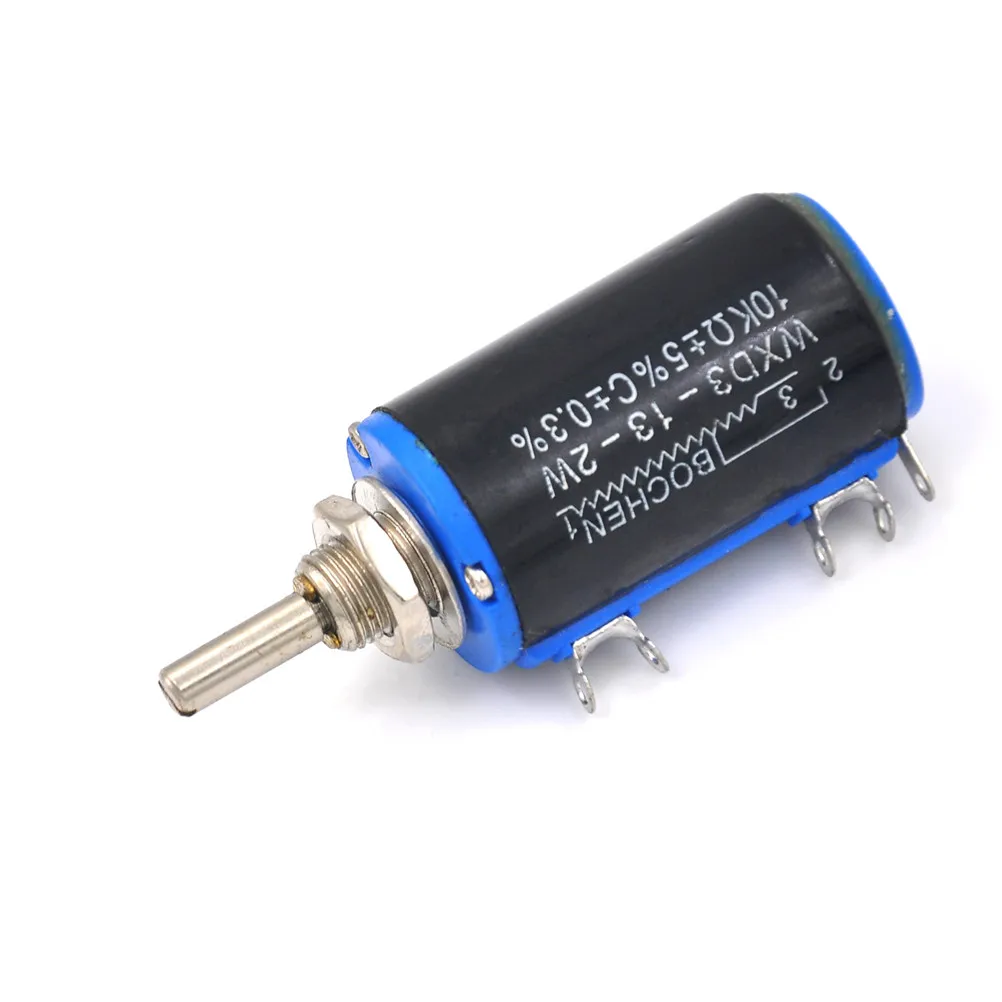

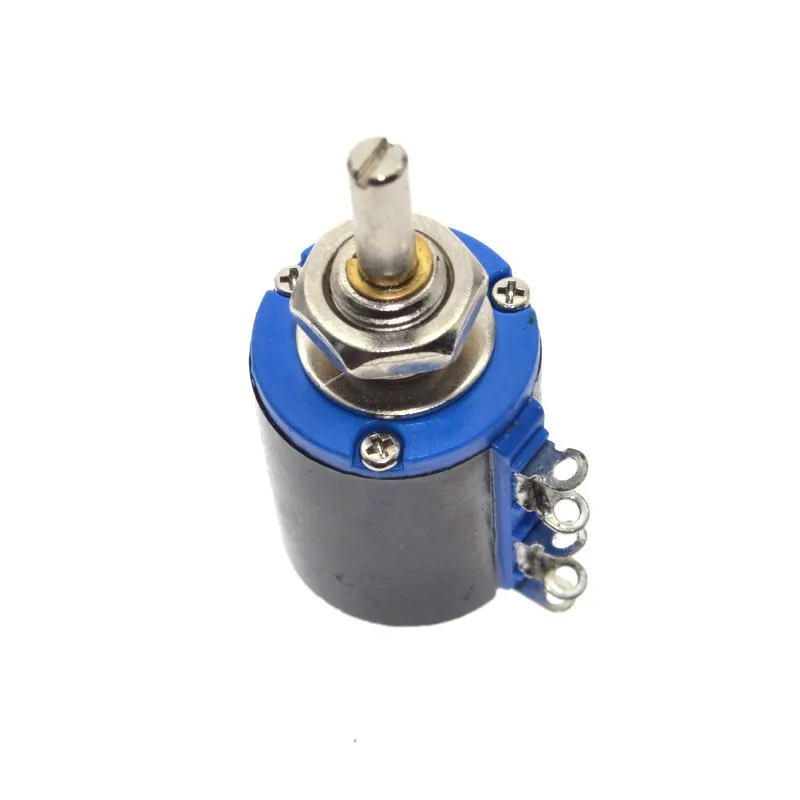

Многооборотные потенциометры WXD3-13-2W 10K. Линейный ЛабБП 0-30В 0-3А (проект выходного дня)

Привет всем! Сегодня хочу рассказать про потенциометры (переменные проволочные резисторы) WXD3-13-2W по 10К каждый. Сам по себе резистор особого интереса для обзора не представляет (но я их обязательно протестирую), потому расскажу, зачем я купил эти детали на Али. На этот раз мы будем собирать, конструкцию выходного дня, Лабораторный линейный блок питания, с регулировкой напряжения от 0 до 30В и с возможностью ограничения тока от 0 до 3А. Как оказалось я самостоятельно повторил схему китайского конструктора за 6 баксов…))) Всем кому это интересно, добро пожаловать под Кат…

Кто следит за моими обзорами, вспомнят два обзора (один, два), моих блоков питания. Много было вопросов и даже подозрений, что я такое делаю, что мне хватает линейного БП на 1А…))) Ну вот… уже не хватает… Теория всемирного заговора разрушена)))… Потому захотелось собрать что-то надежное, недорогое, легко повторяемое с лучшими характеристиками (большим током).

Это должен быть линейный Блок питания с малыми помехами на выходе. Примерно 2 дня штудировал интернет и выбрал широко известную болгарскую схему, которую успешно собрали, наверное, сотни радиолюбителей. Схема простая, легко воспроизводимая, не содержит каких-либо специфических деталей, и имеет множество отзывов и советов по настройке данного источника питания.

Не буду дольше вас держать в неведении, и привожу болгарскую схему…
икации к схеме, для регулировки напряжения и тока нужно использовать линейные переменные резисторы по 10К каждый… Поскольку я хочу, что бы регулировка была плавной, то я нашел на Али многооборотные прецизионные переменные резисторы…
Подтверждение покупки под спойлером…

Подтверждение покупки

Посылка пришла примерно за месяц, трек не отслеживался. При транспортировке радиодетали не пострадали, т.к были завернуты в несколько слоев «пупырки». К сожалению, данного лота уже нет, потому я выбрал похожий у другого продавца, и даже чуть дешевле… Наверное, можно найти еще дешевле, но возрастает вероятность нарваться на отбраковку (я уже нарывался пару раз)…
Протестируем наши резисторы…

Сначала измерим общее сопротивление резистора… см фото…

Как мы видим, сопротивление соответствует заявленному…
Второй тест на отсутствие внутренних обрывов внутри резистора… Присоединяем омметр на один из крайних выводов резистора, а второй щуп присоединяем к бегунку (средний вывод)… И начинаем медленно крутить ручку… Внимательно следим за показаниями омметра… Сопротивление резистора должно меняться плавно, без каких-либо бросков и пропадания сопротивления… Затем повторяем тест, измеряя сопротивление между бегунком и другой крайней ножкой…

Этот тест оба резистора прошли… И это уже хорошо, не все проволочные резисторы из Китая проходят этот тест…
Я не буду разбирать резистор, кому интересно, что там внутри, могут почитать ранее написанный обзор на Муське с аналогичным резистором от уважаемого AleksPoroshin (кстати, что интересно, он тоже собрал блок питания, по древней, но надежной схеме параметрического стабилизатора)))… Пару фотографий заимствую с этого обзора и помещу под спойлер, надеюсь автор не обидится…

Фото разборки

Эти резисторы устроены однотипно, и мои резисторы имеет такую же начинку…
Собственно, больше рассказать про потенциометры нечего, потому приступим к изготовлению ЛабБП, для которого я и заказывал данные радиодетали из Китая.

Даю сразу ссылку на тему, из которой я позаимствовал печатную плату (мне вариант от комрада DRED понравился больше, чем изначальный, т.к разработанная им печатная плата имеет меньшие размеры) По предлагаемой ссылке представлен двухполярный источник питания с самодельным ампервольтметром на микроконтроллере. Я же использовал только одно «плечо», и у меня тоже будет самодельный ампервольтметр, но по другой схеме и на микроконтроллере PIC. Это все будет во второй части обзора. В этой же (первой части) я расскажу про сборку самого силового модуля, его настройку и тестирование.
Желающие повторить схему, могут скачать схему, спецификацию радиодеталей (список с номиналами), проект печатной платы по вышеуказанной ссылке… Если возникнут какие то проблемы, можно всегда задать вопросы в профильном форуме по этой схеме… Ссылка на нее так же имеется в статье от комрада DRED
Я же приступлю к изготовлению своего варианта…

Переносим рисунок печатной платы методом ЛУТ на односторонний фольгированный материал… И вытравливаем медь в лимонной кислоте + перекиси водорода… Тут у меня вышла заминка, я точно знал, что у меня есть дома лимонная кислота, но её уже жена применила по хозяйству.

Пришлось травить в уксусе, потому получилось не очень аккуратно… Кое-где появились протравы… Но это никак не скажется на работоспособности схемы, пострадала только немного эстетическая сторона)))

Раззенкуем немного дырки с лицевой строны (зенкером)

Начинаем сборку… Сначала впаиваем все резисторы и перемычки…

Затем остальные детали… Микросхемы необходимо установить в контактные площадки, т.к первый запуск лучше делать без микросхем (но об этом чуть позже)…

В конце впаиваем все крупногабаритные детали… И получилась вот такая симпатичная плата…

Вот полный комплект для сборки блока питания (интересно, если бы китайцы продавали подобный комплект с трансформатором из меди на 3 Ампера, сколько бы он (комплект) стоил?):

В качестве силового трансформатора я буду использовать ТН-56, который имеет 4 независимых обмотки по 6.3В способные отдавать ток 3.4А каждая (первая обмотка даже более 5А) В качестве силового транзистора буду использовать транзистор MJ15003, потому как он у меня уже был ранее куплен.

Что бы определить подходит ли мне этот транзистор надо посмотреть Safe operating area в даташит…

И сразу видно, что при напряжении 30В транзистор способен держать ток не выше 8А, у меня же максимальный ток составляет 3А, потому транзистор подходит даже с большим запасом.
Транзистор будет установлен на игольчатый радиатор, вроде, площадь его вполне достаточная, в общем, попробуем обойтись пассивным охлаждением.

Если температура будет слишком высокая, то будем думать, как сделать обдув.

Сразу же сделаю важные замечания по данной схеме, явно об этом не указано в статье, но это очень важно!!!:
1. На вход можно давать только ПЕРЕМЕННОЕ напряжение… Подключать постоянное (выпрямленное), к примеру, от импульсного источника питания (что любят делать Муськовчане) НЕЛЬЗЯ!!!!
2. Переменное напряжение на входе не должно быть выше 24В… Выше подавать НЕЛЬЗЯ, т.к будет превышение по питанию использованных микросхем TL081. Что бы поднять напряжение требуется замена операционных усилителей и самой схемотехники.
3. Так же необходимо понимать, что это ЛИНЕЙНЫЙ блок питания, таким образом, если на вход подать 24В, которые после выпрямления превратятся в 30В «постоянки», а с выхода снимать 5В и 3А, то 75Ватт будут падать на силовом транзисторе, и вызывать его сильный нагрев… Потому нужно предусмотреть меры защиты, или сделать обдув, при помощи вентилятора, или (что лучше) сделать переключение обмоток трансформатора… Если использовать трансформатор ТН, это сделать легко… Я соединю по 2 обмотки последовательно 6.3В+6.3В=12.6В и 6.3В+5В=11,3В и сделаю простейший переключатель на тумблере, позволяющий подключать на вход или 12.6В или 23.9В (24В)… Соответственно если у меня нагрузка будет 5В и 3А, то на силовом транзисторе будет рассеиваться 39Ватт, а не 75Ватт… Разница весьма ощутима…

Подпаял последние провода

Настало время протестировать нашу конструкцию выходного дня. На вход подаем с трансформатора 19В переменного напряжения (пока решил не давать максимальные 24В переменки). Пока не вставляем микросхемы в панельки. Включаем и проверяем, что бы ничего не грелось, не дымило и не искрило… )))) Вроде все нормально. На 4 ножках микросхем U2 и U3 замеряем напряжение относительно общего провода (минусовой шины), напряжение должно быть -5.6В Если это так, значит все работает нормально…
Отключаем питание и вставляем микросхемы в панельки… Выводим оба регулятора (напряжения и тока) в крайне левое положение (минимальное напряжение и отсутствие ограничения тока), подключаем вольтметр на выход БП и подстроечным резистором выводим напряжение покоя в 0 вольт. У меня изначально показывало на выходе 45мВ, и я подстроечным резистором вывел значение на Ноль.
Собственно на этом настройка окончена. Правильно собранный блок питания работает правильно сразу. Если у вас какие то проблемы ищите ляпы на печатной плате, неправильно припаянные детали и прочие огрехи сборки. У меня БП запустился сразу без каких-либо танцев с бубном…

Теперь проведем тестирование: на выход присоединяем проволочный резистор 30 Ом и выставляем максимальное напряжение.

У меня это 22 вольт… Проверяем ток через резистор

Смотрим помехи на осциллографе

Вроде все нормально, переменным резистором можно ограничивать ток, при этом зажигается красный светодиод, сигнализируя, что Блок питания находится в режиме ограничения тока. Если повернуть ручку переменного резистора в обратную сторону, то блок питания переходит в режим стабилизации напряжения и красный светодиод тухнет.

Теперь проверим максимальный ток который способен выдать блок питания. На выход присоединяем галогенную лампу накаливания на 12В 50W Заранее выставляем напряжение на выходе 12В

Как видно на фотографии максимальный ток составил 3.9А Это максимальный ток, который может выдать трансформатор ТН56.

Смотрим помехи на выходе БП при максимальной нагрузке…

При таком токе довольно сильно греется цементный проволочный резистор и выпрямительные диоды на входе БП. Силовой транзистор греется умеренно, горячий конечно, но рука терпит некоторое время… Когда придет пора все собирать в корпус, будем думать об охлаждении. Наверное все же вентилятор ставить придется… Но это все будет во второй части обзора, где к этому БП добавится самодельный ампервольтметр (детали на него едут из Китая), вероятно плата автоматического переключения обмоток трансформатора и плата управления вентилятором…
На сегодня это все… Выводы делайте самостоятельно. А мне понравился силовой модуль БП, могу рекомендовать конструкцию к повторению… К этой силовой плате можно добавить китайский ампервольтметр и уже будет полностью функциональное устройство…

UPD: по советам опытных комрадов доработал немного напильником схему:
1. R4 уменьшил до 1К
2. Проволочный резистор уменьшил до 0.1R 5W
3. Вместо постоянного R18 поставил подстроечник 500К, и выставил ограничение тока 3.4А (дабы не мучить трансформатор)
4. Поставил диод в прямом направлении к D8…

Всем, кто дочитал обзор- Мира и добра!!! С наступающим праздником Днем Великой Победы!!!

Потенциометры многооборотные проволочные

Каталог товаров Каталог

Предохранители и защита (5311)
- Промышленные предохранители (825)
  - Предохранители 10,3×38мм (274)
    - Предохранители 10,3×38мм быстрые (129)
    - Предохранители 10,3×38мм медленные (60)
    - Предохранители сверхбыстродей. 10,3×38мм (85)
  - Предохранители прочие (207)
  - Предохранители высокого и среднего напряжения (39)
  - Предохранители NH (153)
  - Предохранители 14×51мм (103)
  - Предохранители 22×58мм (30)
  - Предохранители 8×31мм (19)
- Предохранители — держатели (266)
  - Предохранители — держатели PCB (98)
  - Предохранители — держатель под шину DIN (46)
  - Предохранители — держатели для панели (75)
  - Предохранители — держатели для кабеля (47)
- Силовые устройства защиты электроники (793)
  - Выключатели двигательные (167)
  - Разъединители (51)
  - Аксессуары (88)
  - Выключатели максимального тока (401)
  - Дифференциальные выключатели (51)
  - Ограничители перенапряжения (35)
- Предохранители полимерные PTC (305)
  - Предохранители полимерные SMD (92)
  - Предохранители полимерные THT (213)
- Предохранители автомобильные (185)
  - Предохранители автомобильные мини (38)
  - Автомобильные предохранители — аксесс. (5)
  - Предохранители автомобильные макси (17)
  - Предохранители автомобильные стандартные (33)
  - Другие автомобильные предохранители (92)
- Предохранители SMD (476)
  - Предохранители SMD 5×20мм (20)
    - Предохранители SMD 5×20мм инерционные (20)
  - Предохранители SMD с подставкой (34)
    - Предохранители SMD с подставкой быстрые (10)
    - Предохранители SMD с подст. ультрабыст. (10)
    - Предохранители SMD с подставкой медлен. (14)
  - Предохранители SMD MGA (12)
    - Предохранители SMD MGA сверхбыстродей. (12)
  - Предохранители SMD 0603 (20)
    - Предохранители SMD 0603 ультрабыстрые (20)
  - Предохранители SMD 0402 (8)
    - Предохранители SMD 0402 сверхбыстродей. (8)
  - Предохранители SMD 0805 (6)
    - Предохранители SMD 0805 ультрабыстрые (6)
  - Предохранители SMD PICO (23)
    - Предохранители SMD PICO инерционные (10)
    - Предохранители SMD PICO сверхбыстродей. (13)
  - Предохранители SMD 8×4,5×4,5мм (26)
    - Предохранители SMD 8×4,5×4,5мм медленные (26)
  - Предохранители SMD 1206 (47)
    - Предохранители SMD 1206 быстродейств. (12)
    - Предохранители SMD 1206 ультрабыстрые (27)
    - Предохранители SMD 1206 инерционные (8)
  - Предохранители SMD остальные (32)
  - Предохранители SMD UM (64)
    - Предохранители SMD UMT медленные (41)
    - Предохранители SMD UMF быстродействующие (5)
    - Предохранители SMD UMZ инерционные (18)
  - Предохранители SMD OM (88)
    - Предохранители SMD OMF быстродействующие (65)
    - Предохранители SMD OMT инерционные (23)
  - Предохранители SMD 2410 (96)
    - Предохранители SMD 2410 сверхбыстрые (29)
    - Предохранители SMD 2410 медленные (44)
    - Предохранители SMD 2410 быстрые (23)
- Миниатюрные предохранители (1436)
  - Другие предохранители (7)
  - Предохранители 5×15мм (13)
    - Предохранители 5×15мм медленные (6)
    - Предохранители 5×15мм быстрые (7)
  - Предохранители TE5 (43)
  - Предохранители 5×25мм (18)
    - Предохранители 5×25мм быстрые (9)
    - Предохранители 5×25мм средне медленные (9)
  - Осевые предохранители (2)
    - Осевые сверхбыстродейств. предохранители (54)
    - Осевые быстродействующие предохранители (41)
    - Осевые предохранители инерционные (31)
  - Предохранители 6,3×32мм (455)
    - Предохранители 6,3×32мм быстрые (158)
    - Предохранители 6,3×32мм медленные (252)
    - Предохранители сверхбыстродейс. 6,3×32мм (45)
  - Предохранители TR5 (214)
    - Предохранители быстродействующие TR5 (103)
    - Предохранители TR5 инерционные (111)
  - Предохранители 5×20мм (558)
    - Предохранители 5×20мм быстрые (202)
    - Предохранители 5×20мм медленные (260)
    - Предохранители сверхбыстродейств. 5×20мм (38)
    - Предохранители 5×20мм средне медленные (58)
- Предохранитель специального назначения (7)
- Предохранители термические (77)
- Комплекты предохранителей (22)
- Термисторы PTC (48)
- Прерыватели (871)
  - Разъединители (177)
  - Аксессуары (113)
  - Реле КЗ на землю (30)
  - Дифференциальные выключатели (94)
  - Выключатели максимального тока (251)
  - Выключатели двигательные (146)
  - Ограничители перенапряжения (60)
Трансформаторы и сердечники (3338)
- Каркасы и аксессуары (158)
- Сердечники ферритовые (97)
- Трансформаторы с креплением (695)
- Трансформаторы защитные (248)
- Трансформаторы для печатных плат (564)
- Трансформаторы тороидальные (651)
- Токовые измерительные трансформаторы (516)
- Автотрансформаторы (97)
- Трансформаторы для печати (312)
Корпуса в ассортименте (4004)
- Корпуса для 19 дюймовых систем (25)
  - Аксессуары для корпусов 19 дюймов (9)
  - Корпуса система 19 дюймов (16)
- Аксессуары для корпусов (796)
  - Заглушки (48)
  - Защитные кромки (46)
  - Ножки (287)
  - Остальные аксессуары для корпусов (201)
  - Держатели (128)
  - Ручки (86)
- Корпуса для пультов (160)
- Корпуса для устройств с индикатором (74)
- Корпуса на DIN рейку (146)
- Корпуса настенные (115)
- Корпуса с креплением (284)
- Корпуса с панелью (507)
- Корпуса устройств сигнализ. и датчиков (37)
- Корпуса пультовые (52)
- Корпуса универсальные (1614)
- Корпуса панельные (30)
- Корпуса для модульной аппаратуры (84)
- Корпуса для герметизации (34)
- Корпуса для блоков питания (46)
Пассивные компоненты (29763)
- Защитные устройства от перенапряжения (84)
  - Устройства защиты от перенапряжений THT (41)
  - Устройства защиты от перенапряжений SMD (43)
- Варисторы (278)
  - Варисторы блочные (10)
  - Варисторы THT (228)
  - Варисторы SMD (40)
- Круглые ручки (853)
  - Поворотные ручки для монтаж. потенциом. (33)
  - Ручки для ползунковых потенциометров (19)
  - Шкалы (17)
  - Поворотные ручки для (749)
  - Повор. ручки прециз. для осевых потенц. (35)
- Потенциометры (2412)
  - Потенциометры ползунковые (35)
  - Потенциометры осевые (877)
    - Потенциометры аксиальные однооборотные (745)
      - Потенциометры однооборотные угольные (327)
      - Потенциометры однооборотные керметные (101)
      - Потенциометры одноооб. из пров. пластика (231)
      - Потенциометры однооборотные проволочные (86)
    - Потенциометры аксиальные многооборотные (132)
      - Потенциометры многооборотные проволочные (116)
      - Потенциометры многооборотные керметные (16)
  - Потенциометры монтажные (1500)
    - Потенциометры монтажные THT (1196)
      - Потенциометры THT однооборотные (610)
      - Потенциометры THT многооборотные 1/2 дм. (16)
      - Потенциометры THT многооборотные 1/4 дм. (93)
      - Потенциометры THT многооборот. 5/16 дм. (21)
      - Потенциометры THT многооборотные 19мм (123)
      - Потенциометры THT многооборотные 3/8 дм. (333)
    - Потенциометры монтажные SMD (301)
      - Потенциометры SMD многооборотные (144)
      - Потенциометры SMD однооборотные (157)
    - Инстр. для настройки потенциометров (3)
- Дроссели (2097)
  - Дроссели SMD мощности (597)
  - Дроссели SMD (501)
    - SMD 1206 Inductors (6)
    - SMD 0805 Inductors (7)
    - SMD 1210 Inductors (8)
    - SMD 1812 Inductors (17)
    - Дроссели SMD прочие (5)
  - Дроссели THT (805)
    - Дроссели аксиальные (195)
    - Дроссели кольцевые (361)
    - Дроссели вертикальные (249)
  - Катушки SMD (156)
  - Audio Coils,Audio Coils (38)
- Конденсаторы (10094)
  - Триммеры (10)
  - Конденсаторы ниобиевые SMD (21)
  - Полимерные конденсаторы (85)
  - Конденсаторы MLCC THT (139)
  - Конденсаторы SMD остальные (26)
  - Конденсаторы электр. винтовые и другие (99)
  - Конденсаторы для ламп (42)
  - Конденсаторы полиэфирные (677)
    - Конденсаторы полиэфирные THT (638)
    - Конденсаторы полиэфирные SMD (39)
  - Конденсаторы для двигателей (221)
  - Конденсаторы керамические THT (263)
    - Конденсаторы керамические THT 50В (32)
    - Конденсаторы керамические THT 100В (32)
    - Конденсаторы керамические THT 3кВ (21)
    - Конденсаторы керамические THT 10кВ (8)
    - Конденсаторы керамические THT 500В (34)
    - Конденсаторы керамические THT 4кВ (6)
    - Конденсаторы керам. противопомеховые (87)
    - Конденсаторы керамические THT 1кВ (26)
    - Конденсаторы керамические THT 2кВ (17)
  - Суперконденсаторы (69)
  - Конденсаторы полипропиленовые (1056)
    - Конденсаторы полипропиленовые X2/Y2 (376)
    - Конденсаторы полипропиленовые стандарт. (674)
    - Полипропиленовые конденсаторы X1 (6)
  - Конденсаторы танталовые (1119)
    - Конденсаторы танталовые THT (152)
    - Конденсаторы танталовые SMD (863)
    - Полимерные танталовые конденсаторы (104)
  - Конденсаторы электролитические SMD (760)
    - Конденсаторы электролитические SMD 125°C (76)
    - Конденсаторы электролитические SMD 85°C (100)
    - Конденсаторы электролитические SMD 105°C (333)
    - Конденсаторы электр. SMD низкоимпенданс. (251)
  - Конденсаторы электролитические SNAPIN (835)
    - Конденсаторы электр. SNAPIN 85°C (312)
    - Конденсаторы электр. SNAPIN 105°C (523)
  - Конденсаторы MLCC SMD (1867)
    - Конденсаторы MLCC SMD 0603 (440)
    - Конденсаторы MLCC SMD 0402 (173)
    - Конденсаторы MLCC SMD 1206 (445)
    - Конденсаторы MLCC SMD 0805 (600)
    - Конденсаторы MLCC SMD 1210 (137)
    - Конденсаторы MLCC SMD 1812 (38)
    - Конденсаторные сборки MLCC SMD (15)
    - Конденсаторы MLCC SMD 2220 (19)
  - Конденсаторы электролитические THT (2455)
    - Конденсаторы электролитические THT 105°C (872)
    - Конденсаторы электролитические THT 85°C (542)
    - Конденсаторы электр. THT низкоимпендан. (862)
    - Конденсаторы электр. THT биполярные (96)
    - Конденсаторы электролитические THT 125°C (83)
  - Бумажные конденсаторы (20)
  - Полипропиленовые конденсаторы аудио (178)
  - Электролитические конденсаторы аудио (152)
    - Электролитические конденсаторы аудио THT (152)
- Улучшение коэффициента мощности (267)
  - Конденсаторы для компенсации реактивной мощности (174)
  - Дроссели (62)
  - Конденсаторы (1)
  - Контакторы для конденсаторов (17)
  - Регуляторы мощности (13)
- Кварцы и фильтры (820)
  - Фильтры и резонаторы SAW (12)
  - Генераторы кварцевые (359)
    - Кварцевые генераторы SMD (320)
    - Кварцевые генераторы THT (39)
  - Фильтры и резонаторы керамические (12)
    - Фильтры и резонаторы керамические THT (29)
    - Фильтры и резонаторы керамические SMD (38)
  - Резонаторы кварцевые (370)
    - Кварцевые резонаторы SMD (199)
    - Кварцевые резонаторы THT (171)
- Ферриты EMI/EMC (845)
  - Ферриты — бусинки (150)
  - Ф

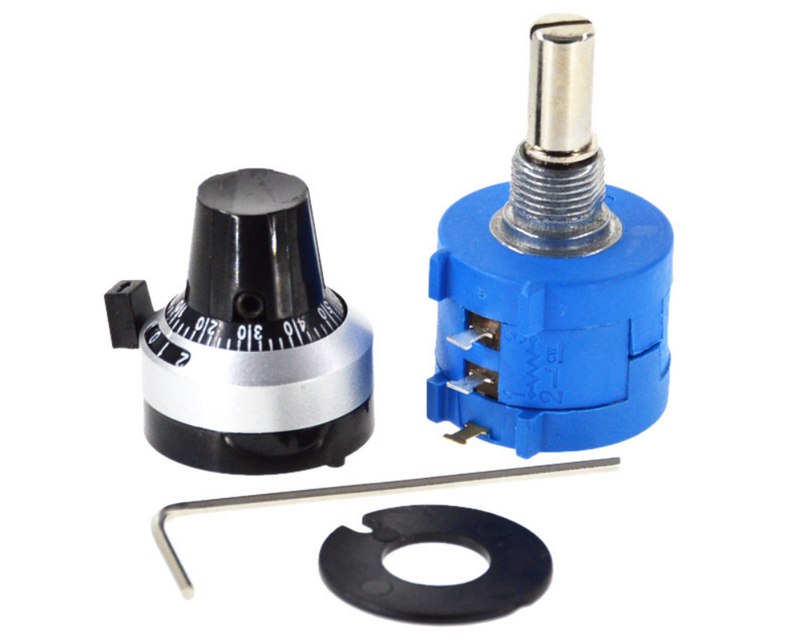

Многооборотные подстроечные резисторы типоразмера 3296. Продолжаем сборку Линейного ЛабБП… 2 часть…

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1.

У переменного резистора есть 3 вывода два вывода боковых и один из выводов по центру. С данного вывода и снимается сопротивление, регулируемое относительно двух других выводов переменного резистора (рисунок 2). Если к одному боковому выводу подключить “плюс”, а к другому выводу “минус” источника питания, к примеру, на 12В, то при вращении ручки переменного резистора на центральном выводе мы получим напряжение относительно “минуса” которое будет, манятся от 0 до 12В. При выборе переменного резистора необходимо выбирать его сопротивление как минимум на несколько кОм и до нескольких сотен кОм в зависимости от напряжения источника питания. Мощную нагрузку к переменному резистору лучше не подключать, если только это не специальный мощный резистор на большую мощность. Обычно для различных схем автоматики, частотных преобразователей применяют переменный резистор с сопротивлением порядка 10кОм или около этого, так как ток, как правило, составляет лишь несколько миллиампер, то мощность переменного резистор можно брать любую.

Если будете использовать переменный резистор на переменном токе сети 220В к примеру в тиристорном регуляторе света , то главное помнить что металический корпус резистора может быть под напряжением и надо соблюдать осторожность и желательно на ручку переменного резистора одеть специальны изолирующий калпачок.

Большое количество людей обращаются в радиомагазины, чтобы сделать что-то своими руками. Главная задача любителей собирать радиоприемники и схемы – это создавать полезные предметы, которые будут приносить пользу не только себе, но и окружающим. Переменный резистор помогает выполнить ремонт или создать прибор, который работает от электрической сети.

Основные свойства переменных резисторов

Когда человек имеет четкое представление об условных элементах графического отображения на схемах, тогда у него возникает проблема переноса чертежа в реальность. Требуется найти или приобрести отдельные компоненты уже готовой схемы. Сегодня есть большое количество магазинов, которые продают необходимые детали. Найти элементы можно и в старой поломанной радиоаппаратуре.

Переменный резистор должен присутствовать в любой схеме. Его находят в любых электронных устройствах. Эта конструкция представляет собой цилиндр, который включает в себя диаметральные противоположные выводы. Резистор создает ограничение поступления тока в цепи. В случае необходимости он будет выполнять сопротивление, которое можно измерить в омах. Переменный резистор обозначается на схеме в виде прямоугольника вместе с двумя черточками. Они расположены на противоположных сторонах внутри прямоугольника. Таким образом, человек обозначает на своей схеме мощность.

Аппаратура, которая имеется практически в каждом доме, включает в себя резисторы с определенным номиналом. Они располагаются по ряду Е24 и условно обозначают диапазон от единицы до десяти.

Разновидности резисторов

Сегодня существует большое количество резисторов, которые встречаются в современных бытовых электроприборах. Можно выделить следующие виды:

Резистор металлический лакированный теплостойкий. Его можно встретить в ламповых приборах, которые имеют мощность не меньше чем 0,5 ватта. В советской аппаратуре можно отыскать такие резисторы, которые выпускали в начале 80-х годов. Они имеют разную мощность, которая напрямую зависит от размеров и габаритов радиоаппаратуры. Когда на схемах нет условного обозначения мощности, тогда разрешается использовать переменный резистор в 0,125 ватта.
Водостойкие резисторы. В большинстве случаев их находят в ламповых электроприборах, которые производились в 1960 году. В черно-белом телевизоре и радиолах обязательно встречаются эти элементы. Их маркировка очень похожа на обозначение металлических резисторов. В зависимости от номинальной мощности они могут иметь разные размеры и габариты.

Сегодня широко используется общепринятая маркировка резисторов, которые разделены на разные цвета. Таким образом, можно быстро и легко определить номинал без использования пайки схемы. Благодаря цветовой маркировке можно значительно ускорить поиск необходимого резистора. Сейчас производством таких элементов для микросхем занимается большое количество зарубежных и отечественных фирм.

Основные характеристики и параметры переменного резистора

Можно выделить несколько главных параметров:

Номинальное сопротивление.
Предельные показатели рассеивания мощности.
Температурные коэффициенты сопротивления.
Допустимые значения отклонения сопротивления. Его вычисляют от номинальных значений. Когда изготавливаются такие резисторы, производители используют технологический разброс.
Предельные показатели рабочего напряжения.
Избыточный шум.

Во время проектирования представленных устройств используются конкретные характеристики. Эти параметры относятся к приборам, которые работают на высоких частотах:

Паразитные емкости.
Паразитная индуктивность.

Общепринятая классификация резисторов

Проволочный переменный резистор считается основным и главным элементом в любой электронной аппаратуре. Его применяют в качестве дискретного компонента или составной части к интегральной микросхеме. Он классифицируется по основным параметрам, таким как способ защиты, монтаж, характер изменения сопротивления или технология производства.

Классификация по общему использованию:

Общего предназначения.
Специального назначения. Они бывают высокоомные, высоковольтные, высокочастотные или прецизионные.

В зависимости от характера изменения сопротивления можно выделить следующие резисторы:

Постоянные.
Переменные, с возможностью регулировки.
Подстроенные переменные.

Если брать во внимание способ защиты резисторов, то можно выделить следующие конструкции:

С изоляцией.
Без изоляции.
Вакуумные.
Герметизированные.

Подключение переменного резистора

Большое количество людей не знают, как подключить переменный резистор. Эти элементы зачастую имеют две схемы подключения. Сделать эту работу сможет человек, который хоть немного разбирается в электронике и имел дело с пайкой микросхем.

Первый вариант подключения заключается в том, что верхний вывод необходимо подсоединить к основному источнику питания. Нижний припаивается к общему проводу. Специалисты называют его «земля». Стоит отметить, что средние выводы соединяются исключительно с управляющими элементами схемы. Это может быть база или главный затвор транзистора. В таком случае эти конструкции будут играть роль потенциометра.
Существует и второй способ, который поможет узнать, как подключить переменный резистор. Верхние выводы необходимо подсоединять к основному источнику питания. Нижние концы конструкции припаиваются к проводу общего назначения, а средние соединяются с нижними или верхними выводами. Именно они способны подавать на управляющие элементы схемы необходимую мощность питания. Этот способ подключения заключается в том, что переменные резисторы будут играть немаловажную роль и регулировать поступающий ток.

Технология изготовления переменных резисторов

Существует классификация, которая зависит от технологии изготовления резисторов. Во время производственного процесса используются разные этапы и схемы. Сегодня можно выделить следующие конструкции:

Проволочный переменный резистор. Подключение производится по простой технологии, которую сможет освоить даже начинающий специалист. Его наматывают из проволоки, где есть высокие показатели удельного сопротивления. При этом используется каркас. Эти конструкции имеют большую паразитную индуктивность. Чтобы значительно снизить этот показатель, нужно применять бифилярную намотку. Проволочные резисторы в некоторых случаях могут изготавливаться из прочного микропровода.
Металлопленочные резисторы. Их еще принято называть композитными. В них имеется резистивный элемент, который представлен в виде тонкой пленки. Ее получают из металлических сплавов или композитных материалов. Такие конструкции обладают высокими показателями удельного сопротивления и низким коэффициентом термического сопротивления. Проволоку наносят на цилиндрические керамические сердечники. Сегодня именно этот тип элементов пользуется особенным спросом, поэтому люди чаще всего спрашивают композитный переменный резистор. Подключение выполняется любым из вышеописанных способов.

Особенности переменных резисторов в 10 кОм

Сегодня на радио рынках можно встретить большое количество элементов для составления схемы. Наиболее востребованным является переменный резистор 10 кОм. Он бывает переменным, проволочным или регулировочным. Основная его отличительная особенность – одинарная однооборотность. Этот тип резисторов предназначен для работы в электрической цепи, где есть постоянный или переменный ток.

Номинальные показатели мощности составляют 50 вольт, а сопротивление — 15 кОм. Эти элементы производились в середине восьмидесятых годов, поэтому сегодня их можно найти не только в специализированных магазинах, но также и в старых схемах радиоприемников. Переменный резистор 10 кОм имеет несколько функциональных и возможных аналогов.

Шум переменного резистора

Даже новые и надежные резисторы при высоком температурном режиме, который значительно выше абсолютного нуля, могут стать основным источником появления шума. Резистор переменный сдвоенный применяется в электрической цепи в микросхеме. О появлении шума стало известно из фундаментальной флуктуационно-диссипационной теоремы. Она известна под общепринятым названием «теорема Найквиста».

Если в схеме есть резистор переменный СП с большими показателями сопротивления, то человек будет наблюдать эффективное напряжение шума. Оно будет иметь прямую пропорциональность к корням из температурного режима.

1. Потенциометры.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

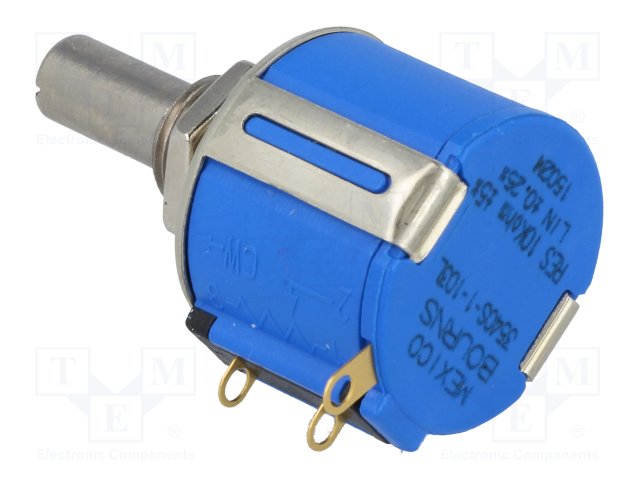

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные.

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

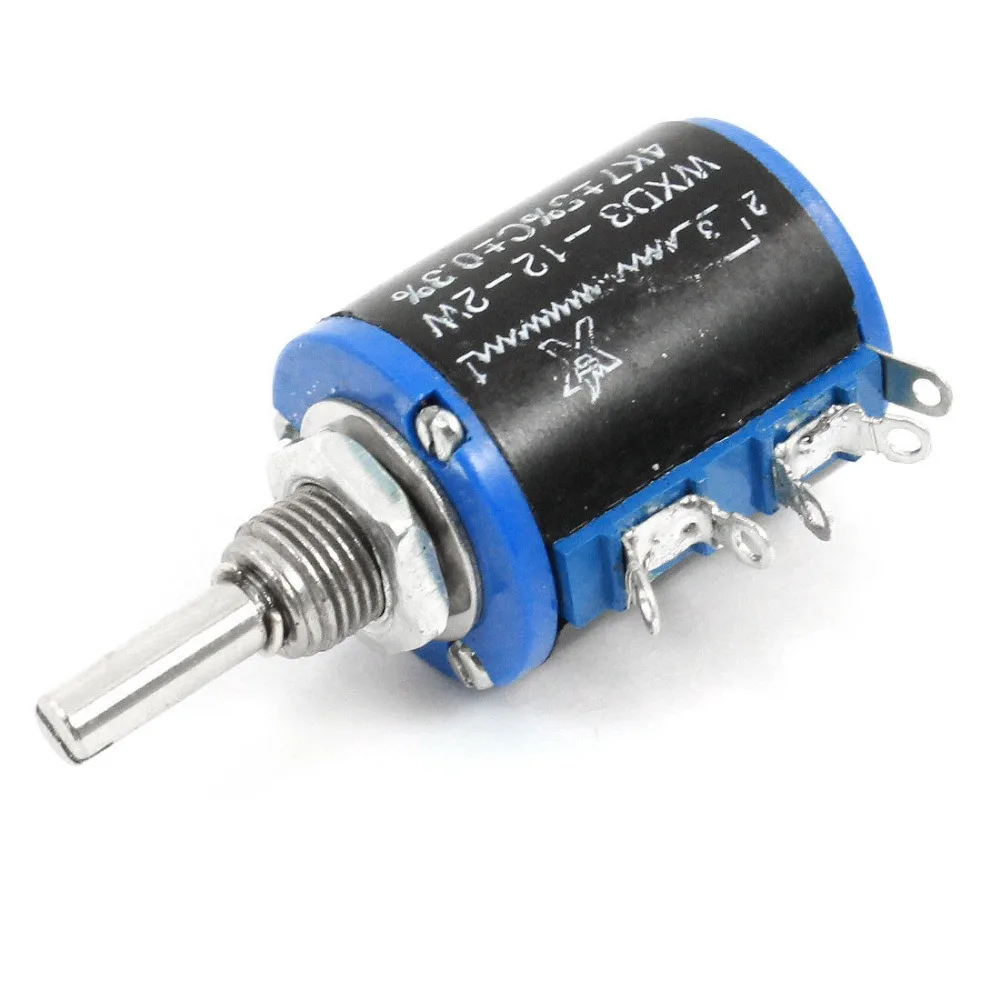

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0; 2,2; 3,3; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0; 2,0; 3,0; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные: у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования. А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры, сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1. 1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления. В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — нелинейные резисторы. Удачи!

Поделиться с друзьями:

Еще интересно почитать:

—>Используемые источники:

https://averel. ru/statis/podklyuchenie-rezistora
https://www.syl.ru/article/190335/new_peremennyiy-rezistor-printsip-deystviya-kak-podklyuchit-peremennyiy-rezistor
https://sesaga.ru/rezistor-rezistory-peremennogo-soprotivleniya.html

Типы потенциометров и схема подключения датчика

Потенциометром называется изделие, выполняющее функции регулировки электрического тока. Дополнительно устройство может справляться с работой реостата. У всех моделей потенциометров резисторы применяются с отводными контактами различной длины.

В такой области, как электроника, эти изделия пользуются большой популярностью. Главным различием между моделями можно считать общее число поддерживаемых циклов.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Изделия имеют сквозное сопротивление около 7 Ом. Очень часто подобные устройства используются для регулировки громкости. А также они применяются в разных измерительных приборах. Максимальная полоса регулировки потенциометра зависит от элементов, при помощи которых он собран. Далее, рассмотрим как работает потенциометр и его типы.

Схема потенциометра

Наиболее распространенная схема устройства представляет собой:

мощный резистор;
несколько контактов;
три вывода.

Ключи приборов имеют разную проводимость. Многие устройства оборудованы небольшими диодами. Мощные резисторы необходимо использовать только пассивного типа. Несколько контактов для подсоединения и настройки потенциометра расположены внизу корпуса.

Типы потенциометров и их характеристика

В современной электронике принято использовать такие типы устройств:

изделия с однополярным питанием;
изделия двухполярным питанием;
механические изделия;
электронные изделия.

Потенциометры с однополярным питанием

Такие изделия оснащены специальными реостатными ключами. Все виды резисторов в этом случае необходимо использовать только пассивного типа. Двигающиеся контакты устройства обладают большой проводимостью электрического тока. Значение полосы пропускания электронного ключа напрямую зависит от частоты среза. Этот параметр обычно не превышает 2100 килогерц. Подобные характеристики потенциометров очень часто применяются для регулировки тембра.

Потенциометры с двухполярным питанием

Изделия с двухполярным питанием применяются только в вычислительных изделиях. Главной особенностью подобных устройств является большой уровень максимального сопротивления. Электронные ключи для такой аппаратуры необходимо использовать лишь реостатного типа. Внизу изделия находится несколько выводов для подсоединения к электрической схеме. Настройка устройства проводится на специальной мостовой аппаратуре. Значение разброса сопротивления не превышает двух процентов. Отрицательное электрическое напряжение устройства имеет значение не более 4 вольт.

Механические потенциометры

Механическим потенциометром называется изделие для регулирования электрического тока, которое оборудовано специальным поворотным контроллером. Внизу устройства находятся несколько выводов. Электронные ключи нужно использовать резистивного типа. А также в таких изделиях предусмотрена функция программной выборки. Максимальное значение сквозного сопротивления не превышает 4 Ом. Такие изделия не оснащены функцией калибровки. Отрицательное электрическое напряжение подобного устройства составляет около 4 вольт, а линейные искажения не превышают 92 децибела.

Мощные резисторы необходимо использовать только открытого типа. Механические потенциометры оптимально подходят для реверсивного управления. Многие изделия не поддерживают реостатный режим. Стоит заметить, что подобные устройства не применяются для регулирования коэффициента усиления. Максимальное положительное электрическое напряжение имеет значение около 2,5 вольта. Частота среза очень редко превышает 2500 килогерц. Значение полосы пропускания имеет прямую зависимость от характеристик электронного ключа. Такие изделия не принято использовать в вычислительных приборах.

Электронные потенциометры

Электронным потенциометром называется изделие, необходимое для регулирования электрического тока. Многие модели оборудованы несколькими электронными ключами. Мощные резисторы стоит применять лишь резистивного типа. Чтобы реверсивно управлять аппаратурой, можно использовать практически любую модель изделия. Эти устройства могут выдержать до 12 непрерывных циклов управления. Практически все модели обладают функцией программной выборки. Стоит заметить, что электронные изделия можно использовать для регулирования громкости. Значение линейных искажений подобных устройств не превышает 85 децибел.

Электронные изделия довольно часто применяются в вычислительной аппаратуре, потому что частота среза у них не более 3100 килогерц. Значение полосы пропускания электронного ключа составляет около 4 мк, но он во многом зависит от изготовителя. Многие модели таких потенциометров используются для качественной настройки различных фильтров. Стоит отметить, что это устройство не может осуществлять регулировку коэффициента усиления.

Как правильно подключить устройство

Необходимые инструменты и материалы

Чтобы качественно подключить устройство своими руками, необходимы такие инструменты и материалы:

рабочий потенциометр;
комплект проводов;
обычные ножницы;
мощный паяльник;
специальный припой;
измерительный вольтметр;
шариковая ручка.

Подключение потенциометра

Выполнять подключение изделия своими руками необходимо в такой последовательности:

Рабочий датчик стоит расположить таким образом, чтобы специальный рычаг для регулирования электрического напряжения был направлен строго вверх, а выводы для закрепления проводов находились около человека. Выводы необходимо пронумеровать слева направо при помощи шариковой ручки.
Первый вывод необходимо присоединить к заземлению. Чтобы это сделать, стоит отрезать провод определенной длины и хорошо припаять его.
Второй вывод необходим для закрепления провода, который отправляет электрическое напряжение на выход датчика.
Третий вывод нужно припаять на вход схемы.
Далее, после выполнения предыдущих действий, стоит протестировать правильную работу датчика. Чтобы это сделать, стоит использовать измерительный прибор. При выполнении этой работы, необходимо вращать движок датчика от наименьшего до наибольшего значения электрического напряжения. Подробнее узнать, как проверить потенциометр можно из многочисленных фото в сети.
Проверив качество работы датчика, необходимо его разместить в электрической схеме, а после этого нужно накрыть изделие защитным кожухом.

Потенциометр и его виды

Вконтакте

Facebook

Twitter

Google+

Мой мир

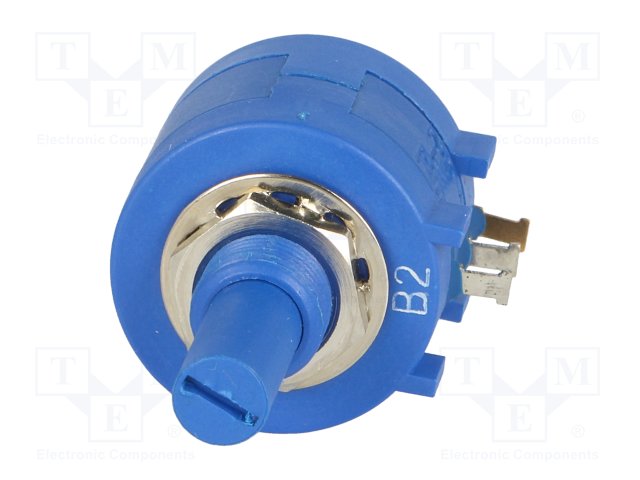

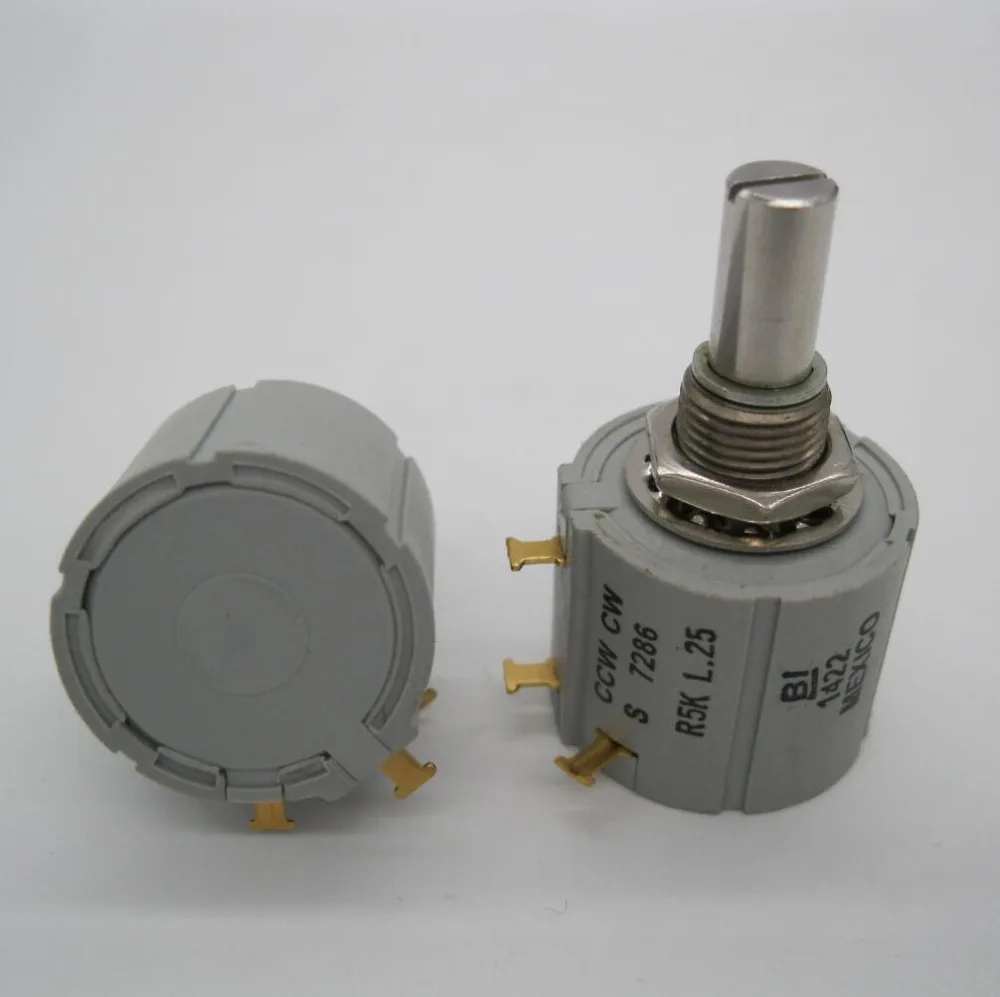

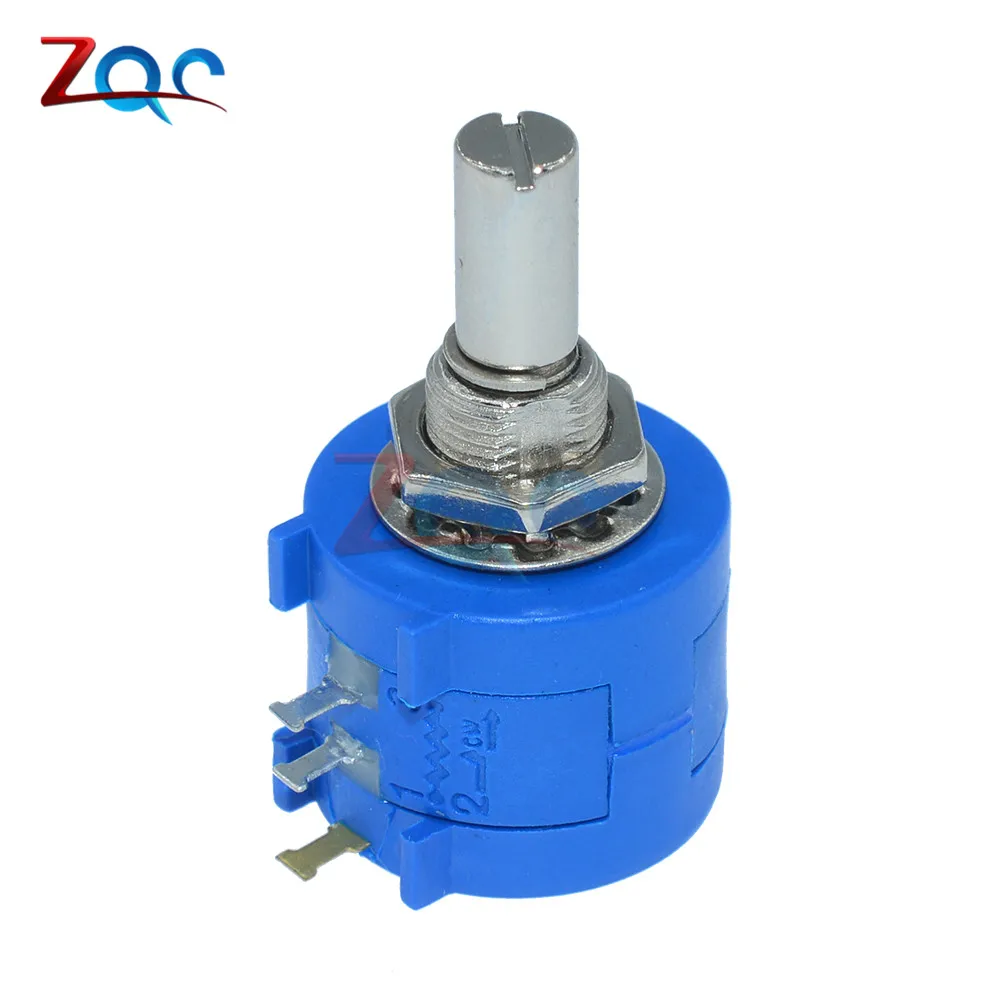

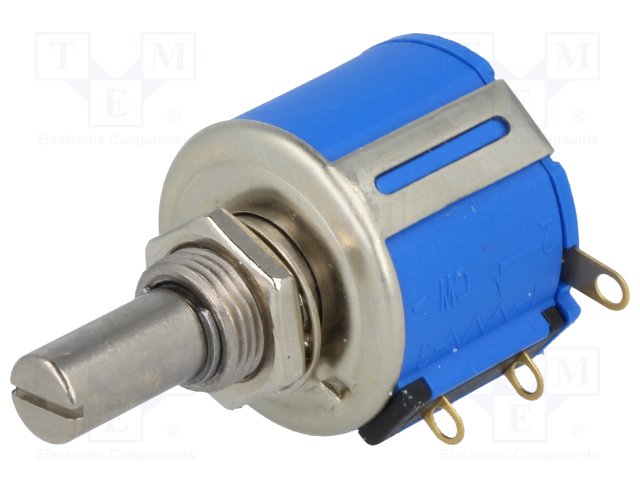

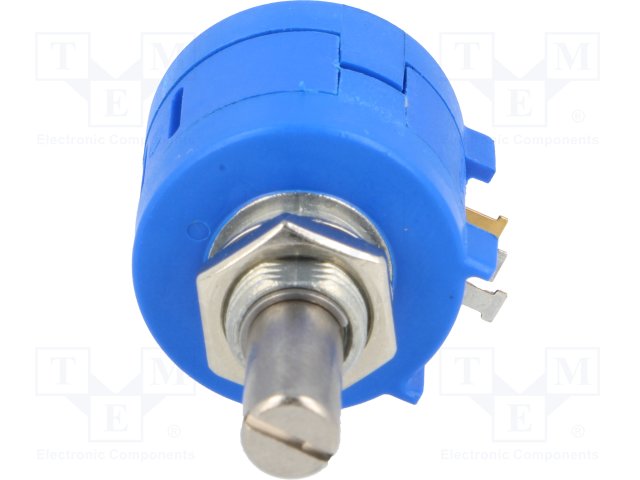

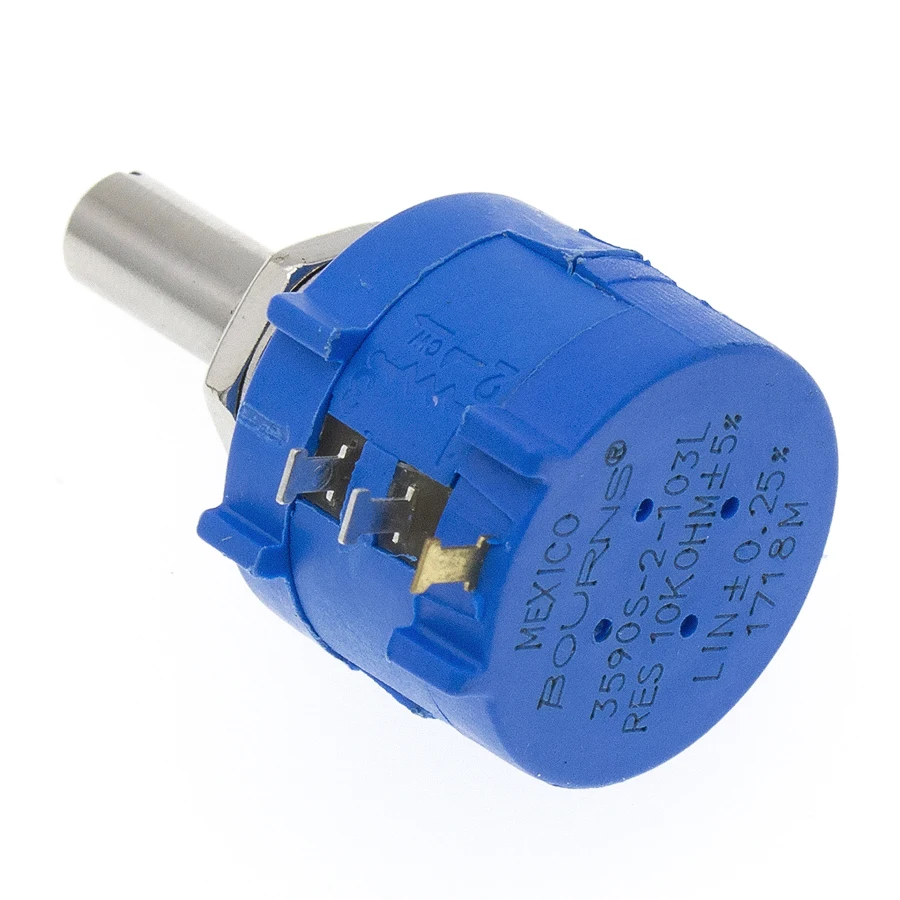

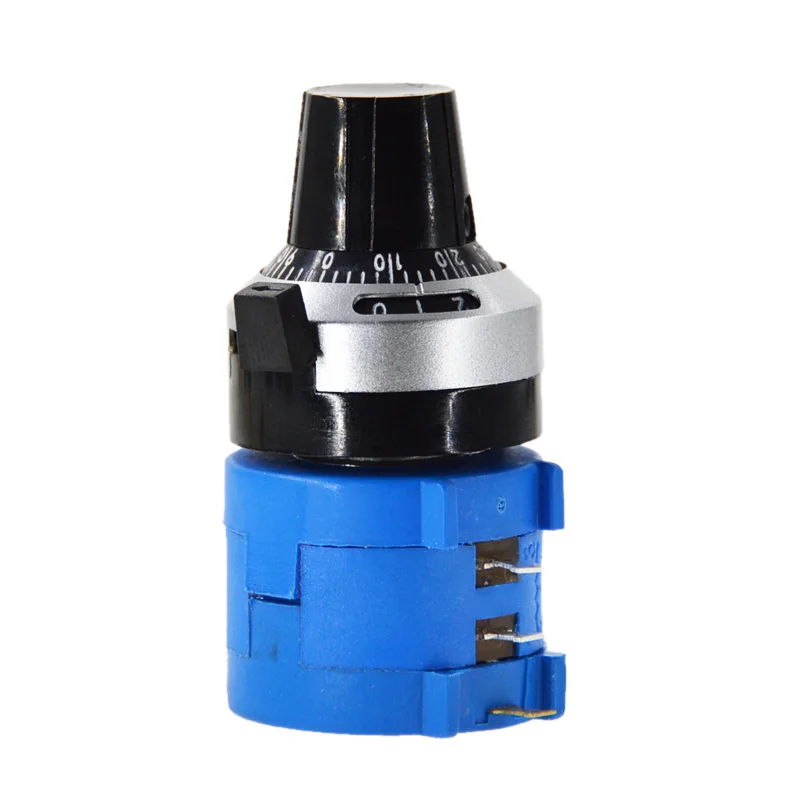

Потенциометр многооборотный


	DMG18 zo / me DMG19 zo / me	DMG22 Ze DMG22 Ze Hy	DMG23 Ze DMG23 Ze Hy	DMG23 D2 Ze
Лист данных
Вал	Ø6.35×12 / Ø6,0×20	Ø6×20	Ø6×20	Ø6×20
Габаритные размеры	Ø22×27,5 мм (без вала)	Ø34,5×59,5 мм (без вала)	Ø36,5×59,5 мм (без вала)	Ø36,5×62,5 мм (без вала)
Тип крепления	3/8 «/ M10x0.75	M10 x 0,75	M10 x 0,75	M10 x 0,75
Крутящий момент	до 0,8 Нсм	до 0,8 Нсм	до 0,8 Нсм	от 0,5 до 0,8 Нсм
Углы поворота электрический / механический	1080 ° / 1080 ° 1800 ° / 1800 ° 3600 ° / 3600 °	1080 ° / 1080 ° 1800 ° / 1800 ° 3600 ° / 3600 °	1080 ° / 1080 ° 1800 ° / 1800 ° 3600 ° / 3600 °	1080 ° / 1080 ° 1800 ° / 1800 ° 3600 ° / 3600 °
Жизненный цикл	Макс.5×10⁵ ползунок	Макс. 5×10⁵ ползунок	Максимальный ход ползунка 1×10⁶	Макс, ход ползунка 1×10⁶
Тип подключения	Соединение под пайку	Пайка, Кабельное соединение, Клеммная колодка	Пайка, Кабельное соединение, Клеммная колодка	Кабельное соединение, Клеммная колодка
Резисторный элемент	с проволочной обмоткой / гибридный	с проволочной обмоткой / гибридный	с проволочной обмоткой / гибридный	С проволочной обмоткой
Значения сопротивления + допуск	1, 2, 5, 10 кОм ± 5% / ± 10%	1, 2, 5, 10 кОм ± 5% / ± 10%	1, 2, 5, 10 кОм ± 5% / ± 10%	1, 2, 5, 10 кОм ± 5% / ± 10%
Линейность	± 0,25%	± 0,25%	± 0,25%	± 0,25%
Выход датчика	–	–	–	–
Центральный кран	–	–	–	–
Применение / сегмент рынка	–	–	–	–
Характеристики	• Диапазон углов поворота до 3600 ° • Стандартные версии с 3-, 5- или 10 витков • Подшипник скольжения • Класс защиты IP40	• Диапазон углов поворота до 3600 ° • Стандартные версии с 3-, 5- или 10 витков • Не требует обслуживания подшипник скольжения • Класс защиты IP67	• Диапазон углов поворота до 3600 ° • Стандартные версии с 3-, 5- или 10 витков • Не требует обслуживания подшипник скольжения • Класс защиты IP67	• Диапазон углов поворота до 3600 ° • Стандартные версии с 3-, 5- или 10 витков • Не требует обслуживания подшипник скольжения • Класс защиты IP67

Линейный потенциометр


	DL30-V2	LL30 -V2	LLWA	AFP
Лист данных		KE3420
Вал	Ø6 мм нержавеющая сталь	Ø6 мм нержавеющая сталь	Ползун нарезной
Тип крепления	Зажим Фланцевое крепление	Зажим Монтаж на фланце	По ТЗ	Клей практически на любую поверхность
Путь	30-500 мм	30-500 мм	50-500 мм	50-500 мм
Жизненный цикл	1 x 10⁶ ход ползунка	1 x 10⁶ ход ползунка	2,5 x 10⁶ ход ползунка	макс.10 x 10⁶ ход ползунка
Тип подключения	Кабель, вилка	Кабель, вилка	Кабель, вилка	Индивидуальный тип подключения
Резисторный элемент	С проволочной обмоткой	Проводящий пластик	Проводящий пластик	Проводящий пластик
Значения сопротивления + допуск	1, 2, 5, 10 кОм ± 3%	10 кОм ± 20% каждые 100 мм	10 кОм ± 20% каждые 100 мм	2,5 кОм ± 30% каждые 100 мм
Линейность	± 0.3%	± 2%	± 2%	± 2 — 4%
Выход датчика	+	+
Центральный кран	–	–	–	–
Применение / сегмент рынка	Машиностроение и строительство, промышленное оборудование	Машиностроение и строительство, промышленное оборудование	Медицинская техника	Медицинская техника
Характеристики	• Прочный алюминиевый корпус • Необслуживаемый подшипник скольжения • С дополнительной пружиной суппорта или возвратной пружиной • Измерительный преобразователь может быть встроен

Wxd3-13-2w 10 кОм поворотный многооборотный потенциометр с проволочной обмоткой Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

Вы оформили заказ
(Время обработки)
Отправляем Ваш заказ
(время доставки)
Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправить по адресу: Корабль из

Этот склад не может быть доставлен к вам.

Способ (-ы) доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Ориентировочные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Многооборотный потенциометр по выгодной цене — Отличные предложения на многооборотный потенциометр от мировых продавцов многооборотного потенциометра

Отличные новости !!! Вы попали в нужное место для многооборотного потенциометра. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний многооборотный потенциометр в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой многооборотный потенциометр на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в многооборотном потенциометре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести multiturn pottiomete по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Многооборотный потенциометр по выгодной цене — Отличные предложения на многооборотный потенциометр от мировых продавцов многооборотных потенциометров

Отличные новости !!! Вы попали в нужное место для многооборотного потенциометра.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот многооборотный верхний потенциометр в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой многооборотный потенциометр на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в многовиточности потенциометра и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести многооборотный потенциометр по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Многооборотный потенциометр Ом по выгодной цене — Отличные предложения на многооборотный потенциометр Ом от мировых продавцов многооборотного потенциометра

Отличные новости !!! Вы попали в нужное место для многооборотного потенциометра Ом.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний многооборотный потенциометр Ом должен стать одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой многооборотный потенциометр на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в многовитовом потенциометре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести multiturn Potentiometer ohm по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
