Правила прокладки электропроводки в квартире. Электропроводка в квартире: правила монтажа и безопасности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно спроектировать электропроводку в квартире. Какие основные правила монтажа нужно соблюдать. Как обеспечить безопасность электропроводки в жилом помещении. На что обратить внимание при самостоятельном монтаже.

Содержание

Проектирование электропроводки в квартире

Правильное проектирование электропроводки — важнейший этап перед началом монтажных работ. От грамотно составленной схемы зависит удобство, безопасность и долговечность всей электрической системы квартиры.

Основные шаги при проектировании:

Составление подробного плана квартиры с указанием всех помещений
Обозначение на плане мест расположения мебели и бытовой техники
Разметка мест установки розеток, выключателей, светильников
Прорисовка схемы прокладки кабелей между точками подключения
Расчет необходимого количества и мощности автоматов защиты
Проектирование распределительного щита

Грамотный проект позволит избежать многих ошибок при монтаже и эксплуатации проводки. Рекомендуется доверить его составление профессиональному электрику.

Выбор материалов для электропроводки

От правильного выбора материалов во многом зависит безопасность и надежность электропроводки. Основные компоненты, которые потребуются:

Кабель — рекомендуется использовать медный трехжильный провод сечением от 1,5 мм2 для освещения и от 2,5 мм2 для розеточных групп.
Автоматические выключатели — устанавливаются на каждую группу потребителей. Номинал подбирается по мощности нагрузки.
УЗО — устройства защитного отключения для предотвращения поражения током.
Распределительные коробки — для соединения проводов.
Подрозетники и выключатели — выбираются с учетом типа стен.
Гофрированные трубы — для прокладки кабеля в стенах.

Все электротехнические изделия должны иметь сертификаты соответствия. Экономить на качестве материалов нельзя — от этого зависит ваша безопасность.

Правила монтажа электропроводки

При самостоятельном монтаже электропроводки необходимо соблюдать ряд важных правил:

Прокладка кабелей выполняется строго горизонтально или вертикально.
Провода в стенах защищаются гофрированными трубами.
Соединения проводов выполняются только в распределительных коробках.
Розетки и выключатели устанавливаются на определенной высоте от пола.
Обязательно выполняется заземление всех металлических корпусов.
Сечение проводов подбирается по мощности нагрузки.
Каждая группа потребителей защищается отдельным автоматом.

Строгое соблюдение этих и других правил монтажа позволит создать надежную и безопасную электропроводку в квартире.

Распределительный щит — сердце электропроводки

Распределительный щит — это центральный узел всей электрической системы квартиры. В нем устанавливаются:

Вводной автомат — для защиты всей сети квартиры
Счетчик электроэнергии
Групповые автоматические выключатели
УЗО на розеточные группы
Шины для подключения нулевых и заземляющих проводников

Правильный подбор и монтаж оборудования в щите критически важен для безопасности всей системы электроснабжения. Рекомендуется доверить эту работу профессионалам.

Разделение нагрузок по группам

Для повышения надежности и удобства эксплуатации все электропотребители в квартире разделяются на отдельные группы:

Освещение — отдельная группа на 10А
Розетки общего назначения — группа 16А
Кухонные розетки — отдельная группа 20-25А
Мощные потребители (стиральная машина, бойлер и т.п.) — индивидуальные группы
Розетки в санузлах — отдельная группа с УЗО

Такое разделение позволяет локализовать возможные аварии и повысить удобство эксплуатации электропроводки.

Заземление и система уравнивания потенциалов

Важнейшим элементом безопасности электропроводки является правильно выполненное заземление. Основные требования:

Все металлические корпуса электрооборудования должны быть заземлены
Заземляющий провод прокладывается от щитка до каждой розетки
В ванной комнате выполняется дополнительная система уравнивания потенциалов
Сечение заземляющего провода должно быть не менее фазного

Отсутствие или неправильное выполнение заземления может привести к поражению электрическим током. К этому вопросу нужно отнестись максимально ответственно.

Особенности электропроводки в разных помещениях

Требования к электропроводке различаются в зависимости от назначения помещений:

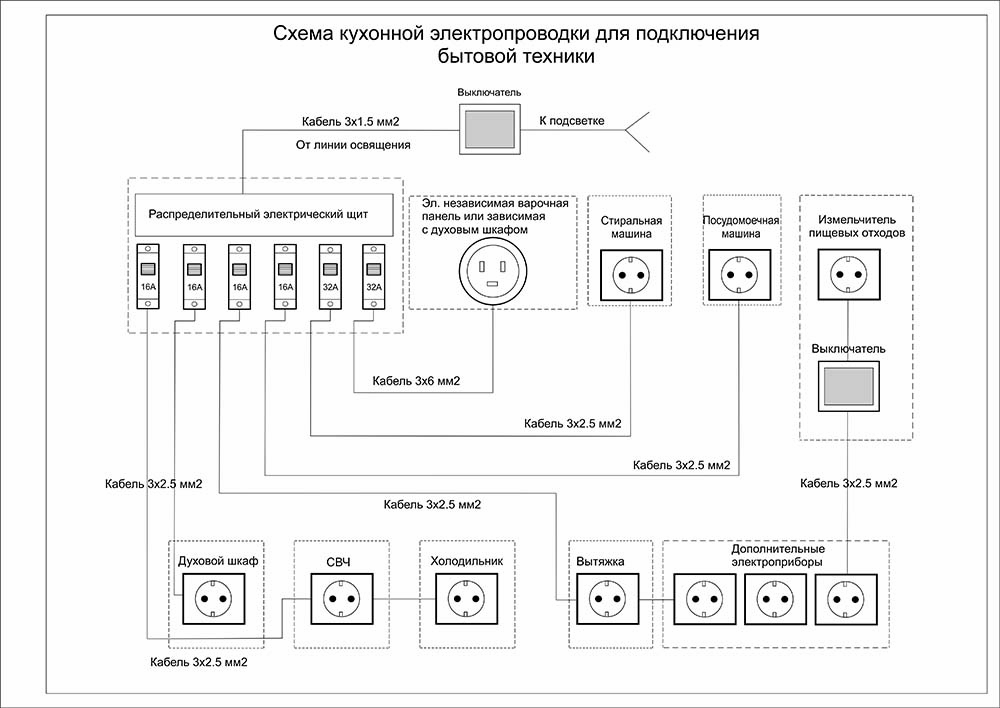

Кухня:

Повышенное количество розеток для бытовой техники
Отдельная группа для мощных потребителей (плита, духовка)
Влагозащищенные розетки возле раковины

Ванная комната:

Только влагозащищенное оборудование
Обязательная система уравнивания потенциалов
Розетки с УЗО

Жилые комнаты:

Достаточное количество розеток с учетом расстановки мебели
Выключатели у входа в комнату
Возможность подключения бра, торшеров

Учет этих особенностей позволит создать максимально удобную и безопасную электропроводку в каждом помещении квартиры.

Основные правила монтажа проводки и установки розеток и выключателей в жилом помещении.

07.06.19

Кожен з нас рано чи пізно стикається з питанням ремонту квартири або будинку. Як правильно розвести проводку в своєму улюбленому житло? До цього питання варто підійти з великою відповідальністю, так як від цього залежить комфорт та безпека нашої сім’ї.

Які матеріали краще придбати для електропроводки? Звичайно ж економити на власній безпеці не варто і краще купити проводу та кабелю, а також системи прокладки кабелю хорошої якості і перевіреного часом і споживачами виробника. Для проведення рекомендуємо купити кабель та провід заводу ЗЗЦМ або кабель та провід заводу Одескабель — продукція даних виробників вже багато років є високоякісною і відповідає всім стандартам виробництва (ГОСТ). Що ж стосується вибору систем прокладки кабелю, то тут вибір дуже великий: представлені на ринку України безліч виробників від Китаю до улюбленої усіма Німеччини та ціновий діапазон цих товарів також різний, тому варто вибирати відповідно до своїх економічних можливостей та бажаного якості продукції. Варто відзначити високу якість продукції Schneider Electric і OBO Bettermann — купити системи прокладки кабелю можна тут.

Як правильно розвести електро проводку в будинку і з чого почати?

1. Визначаємо яким способом буде проводиться монтаж ліній.

Існує два способи монтажу: відкритого типу і прихованого типу. В чому різниця? При відкритому монтажі всі дроти розлучаються поверх вже готових стін в спеціальних коробах і в них монтуються розетки і вимикачі. Виглядає це так:

Серед переваг даного виду монтажу варто відзначити:

легкий доступ при ремонті, набагато простіше монтаж
досить просто знайти місце пошкодження проводки

простота додавання нових точок

Але є і вагомі недоліки проведення відкритого типу:

зовнішній вигляд не дуже красивий і з точки зору дизайну не завжди доречний
дана проводка має менший термін експлуатації і більше схильна до механічних пошкоджень

Набагато більшою популярністю користується проводка схованого типу — всі кабелі і дроти, коробки укладаються в штроби (канали в стіні) всередині стін і в спеціальних каналах під підвісними стелями.

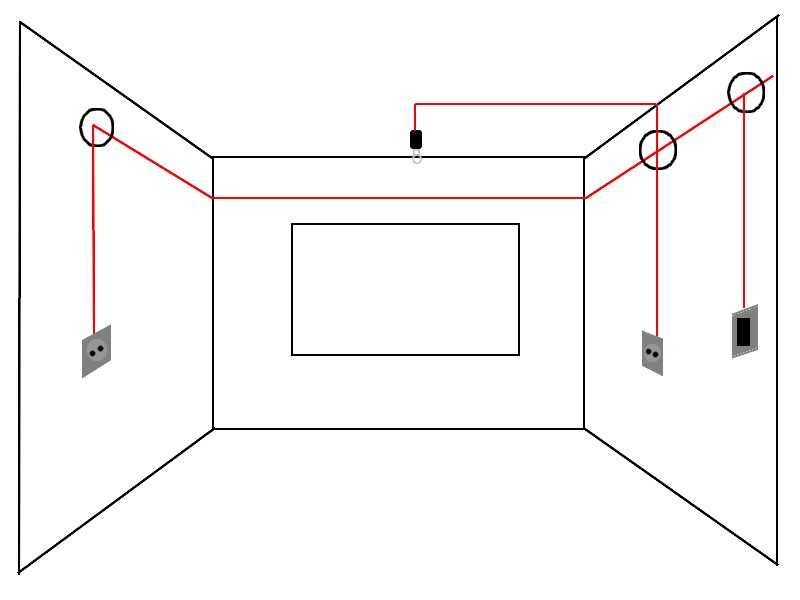

Зовнішній вид срытой проводки:

З цим видом проводки ремонт пошкоджень досить трудомісткий і складний, але ось довговічність і гарний зовнішній вигляд забезпечені, тому в 90% житлових приміщень використовують даний вид проводки.

2. Стводаємо схему проводки нашого приміщення:

Для початку обов’язково вирішимо, де будуть знаходиться у нашому приміщенні наступні об’єкти:

місце введення траси
розподільний щит, в якому будуть встановлені УЗО і автоматичні вимикачі
розетки, вимикачі, розподільчі коробки
де буде потужна побутова техніка
стельові світильники
а також не забудемо про розетки для телевізора, кондиціонера та іншої техніки, яка розташована на нестандартної висоті

Після ознайомимося з основними правилами створення проводки і розміщення розеток і вимикачів

Основні правила проведення електропроводки в квартирі, будинку:

Дроти укладаються строго по вертикалі і горизонталі.
Кут повороту повинен бути прямою — 90 градусів
Віддаленість від дверних і віконних прорізів не менш 10 см
Віддаленість від опалювальних труб не менше 15 см, а краще 20 см
Віддаленість від газових труб мінімум 40 см
Віддаленість від стелі мінімум 15 см, а якщо плануються підвісні або натяжні стелі, то краще 30-40 см, щоб залишити доступ до проводки
У ванній кімнаті віддаленість від водопровідних труб не менше 50-60 см

Чому так важливо дотримуватися правила проведення? Буває в цілях економії проводку роблять «довільним методом» і тоді, по закінченню робіт взагалі не зрозуміло, де ж проходить кабель. І якщо нам необхідно вцепить полку, картину або просто рамку для фото, то виникає питання — не пошкодимо ми кабель, коли будемо це робити? А от коли всі правила розведення проводки дотримані, то ми можемо сміливо приступати до даних робіт.

Правила монтажу розеток і вимикачів в квартирі, житловому будинку:

Згідно з Євростандартом: розетки встановлюються на висоті 30 см від підлоги, вимикачі — 90 см від підлоги. Це стандартна величина для людини середнього зросту, але при розмітці висоти варто враховувати індивідуальні особливості мешканців.
Тумбочки біля розетки і вимикачі, а також біля столів і комодів встановлюються на висоті 15-20см від поверхні меблів.
Розетки і вимикачі у ванній кімнаті обов’язково повинні бути вологостійким (ступінь захисту ІР 44). Рекомендуємо купити Hager розетки і вимикачі — чудова якість німецького виробника.
Выключатели в ванную, туалет и кладовую размещают в коридоре, а в комнату, кухню, коридор внутри данного помещения.
Если у вас маленький метраж помещений, то стоит обратить внимание на возможность монтажа розеток в откосах

Розетки и выключатели Hager купить в нашем интернет-магазине — компания Поло-Электро официальный дистрибьютор Hager в Украине.

Основываясь на данных правилах и учитывая будущий дизайн своего жилья приступайте к созданию своей схемы электропроводки.

Підказка: користуйтеся копію плану свого будинку — там вже є всі необхідні заміри.

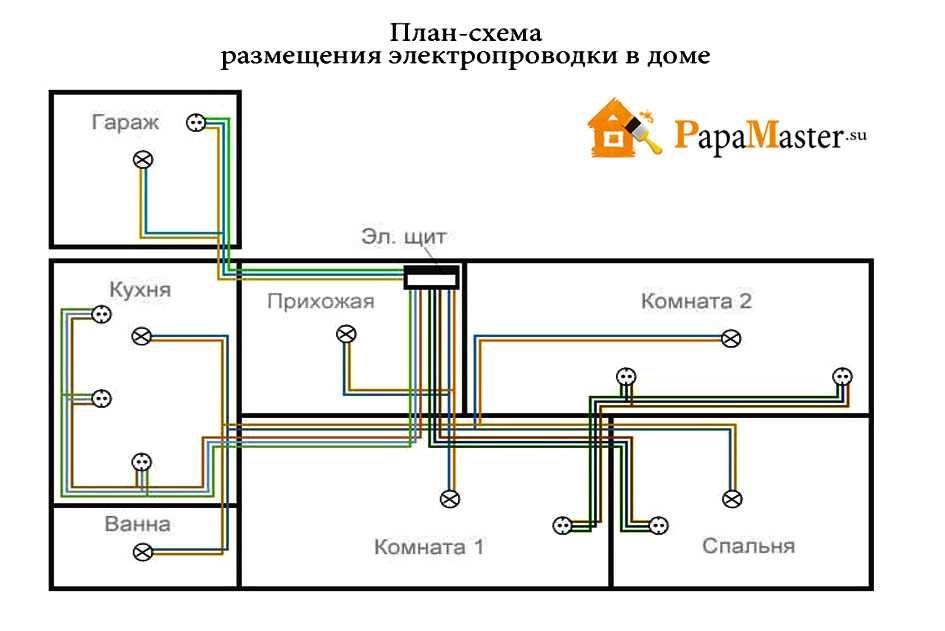

Виглядає схема приблизно так:

Ну ось, схема готова і можна приступати до робіт. Не забудьте сфотографувати розведену проводку у вашому приміщенні — це допоможе, якщо необхідно буде її ремонтувати.

Інші статті

Монтаж электропроводки в квартире: нормы и требования

При знании правил, принятых в Российской Федерации для монтажа электропроводки, этопоможет вам сделать данную работу, исключив опасность для жизни и риск выхода из строявашей бытовой техники. Монтаж проводки делится на три типа: открытый тип, закрытый тип икомбинированный. Это следует обязательно учесть, когда вы разрабатываете схему для монтажапроводки.

1. Установка счетчиковдолжна производиться в таких местах, где они могут быть доступны кобслуживанию.

Все части, по которым проходит ток должны быть закрыты.
2. Выключатели следует устанавливать на высоте не менее полутора метра над уровнемпокрытия пола. В каждой комнате положение розеток должно быть строго с одной
стороны, относительно двери. При открытии двери выключатель должен быть всегдадоступен.
3. Розетки следует устанавливать на уровне порядка 0,5-0,8 метров, считая от линии пола. Ихположение должно зависеть от положения электроприборов.
4. Следуя правилам пожарной безопасности, на шесть квадратных метров должна быть однарозетка, это минимально. Вне зависимости от площади вашей кухни, рекомендуетсяустанавливать в ней розетки количеством минимум в три штуки.
5. В ванных можно устанавливать розетки, питание к которым приходит от трансформаторовразделительного типа, обладающих двойной изоляцией. Кроме этих случаев, в
помещениях с повышенной влажностью исключена установка розеток.
6. Следует соблюдать минимум расстояния между розетками и батареями для отопления сзаземлением, этот минимум должен быть не менее полуметра.

Тоже касается
трубопровода из стали и плит, работающими на газе.
7. На каждой стороне перегородки между комнатами должно быть по розетке, причёмустанавливаться они должны в единых точках. С этой целью необходимо будет проделатьсквозное отверстие через стену.

8. При прокладке соединения проводов либо их ответвлений, следует использоватьисключительно специальные соединительные и ответвительные коробки.

Когда прокладываете провода, используйте вертикальное и горизонтальное направления,во всех случаях, кроме комбинированного монтажа. Тогда этим правилом
руководствоваться необязательно.
На участках с горизонтальной прокладкой соблюдайте расстояние между проводами ибалками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводовдолжно оставаться, в свою очередь, примерно 150 мм.
Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, ипримерно столько же между проводкой и оконными, а также дверными проёмами. Плюс,не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либопользуйтесь проводами, для изготовления покрытия которых был использован материал схорошей теплостойкостью.
Когда вы прокладывается провод в параллель трубе с газом или с содержанием любогодругого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее0,4 м.
Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазораменее 3 мм.
Чтобы соединять жилы у проводов с заземлением или занулением следует использоватьсварку.
Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
Электрические плиты стационарного типа зануляются через отдельный проводник,который, в свою очередь, подсоединяется к проводнику сети электропитания, величинасечения которого должна полностью соответствовать величине сечения фазы.

Редко используется для жилых квартир, больше для подсобок частных загородных домов. Притакой прокладке надо соблюдать следующие требования:

Применяйте провода плоского типа АППВ, АПР и АПРВ. В случае, когда для изготовления стен был использован горючий материал, например, древесина, вы должны в качестве защиты осуществлять прокладку листов из азбеста, толщиной от 3 мм. Соблюдайте наличие расстояния в 5 мм как минимум между листами и проводами.
Чтобы прикрепить провод к стене, используйте полоску из жести вместе с картонной прокладкой. Прокладка в ширину должна быть больше скобы на пару миллиметров и обладать свойством электрического изолятора. Обхват провода крепежом должен быть довольно плотным.
Между коробкой для ветвления и креплением соблюдайте расстояние в 50 мм.
При открытом способе монтажа проводки, все розетки, а также выключатели помещаются в специальные подрозетники, произведённые из пластика. Диаметр подрозетников должен быть больше диаметра розеток примерно на 10 мм.

Открытый монтаж электропроводки

Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале ихорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен,поскольку в данном случае провода не окисляются.

В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего полистам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно несоблюдать.
Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше,если таких пересечений вы не допустите.
Для закрепления проводов в штробах следует использовать алебастр либо хомутики изпластика. Для крепежа нельзя использовать гвозди.
Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку илиопрессовку.
Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, онаотлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю,следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
Если гипсокартоном только будут обшивать стены, разумнее сначала проложитьэлектропроводку.

Закрытый монтаж электропроводки

Данный метод представляет собой середину между первым вариантом – открытым монтажом, ивторым вариантом – закрытым монтажом. Для изготовления кабельного канала могутиспользовать в этом случае сплав алюминия, термостойкий пластик, плюс оцинкованную сталь.
Несмотря на простоту монтажа, следует обязательно соблюдать нижеприведённые правила,чтобы избежать трудностей и сложностей с проводкой в будущем:

Лучше всего подходит для прокладки канал настенного типа для кабеля, сделанного изнегорючего пластика. Есть также каналы потолочного и настенного типа.
Следите за тем, чтобы провода в канале лежали свободно. Чтобы размещать сразу исиловые кабели, и кабели, обладающие слабым током, следует выбрать конструкцию снесколькими секциями. Когда линии таких различных проводов пересекаются, могутвозникнуть помехи.
В отличие от двух других типов прокладки, монтаж комбинированного типа можнопроизводить и в диагональных направлениях.
У короба для проводов должен быть запас минимум в 15%. Реальная схема монтажа будетв любом случае иметь отличия от той, что была в бумажном виде.
Чтобы осуществлять контроль за горизонтальным и вертикальным направлениемпрокладки кабелей, используйте строительный уровень либо отвес.

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема — электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.

Содержание

Начало всех работ — схема
Составление схемы
Необходимые материалы
Щит распределительный
- Какие щиты есть?
- Чем оснащен щит?
Нагрузка в квартиру
Монтаж электропроводки
- Подготовительный этап
- Открытая проводка
- Скрытая проводка
- Завершающий этап

Начало всех работ — схема

Этот раздел я хотел бы начать с аналогии. Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ — с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов — розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.

Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.

Составление схемы

Прежде чем составлять схему, необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:

кондиционеры;
электрические плиты и духовки;
Шайба;
холодильник и морозильник;
посудомоечная машина, микроволновая печь;
вытяжная принудительная вентиляция;
котлы системы отопления или водонагреватели.

Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так — ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.

план квартиры (нажмите для увеличения)

Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:

Коридор (прихожая, холл).
Ванная комната.
Кухня.
Холл (гостиная).

Если комнат больше, соответственно можно продолжить дальнейшую нумерацию — спальня, детская, спортзал, также нужно учитывать кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.

Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.

Таким же образом на первом чертеже (где техника и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть — где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей. Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.

Определитесь сразу, возможно в каком-то месте вам нужно установить розеточный блок (чаще всего это делается на рабочей панели кухни), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.

Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.

Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.

Необходимые материалы

Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.

Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, проведите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.

Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м ² , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.

По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм ² (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм ² для питания розеток.

Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм ² .

Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.

Щит распределительный

Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.

Какие щиты есть?

Эта коробка изготовлена из металла или пластика. Каждый вариант имеет свои преимущества. Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.

По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.

Чем оснащен щит?

Что еще нужно для установки распределительного щита, кроме самой коробки:

Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.

DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
Устройства защитного отключения (УЗО), не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
Соединительные провода или распределительные гребенки.

Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии. Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.

Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.

Рекомендуется выбирать машины следующей мощности:

на осветительную нагрузку — 10 А;
для розеток — 16 А;
для подключения бытовых приборов до 4,5 кВт — 20 А;
для входа в квартиру — 50 А.

Как разделить общую нагрузку квартир на группы?

Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).

Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, эл. чайник, кухонный комбайн, блендер и др.)

Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).

Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.

Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.

Монтаж электропроводки

Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:

Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, сейчас это очень модно и набирает популярность.
Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.

Подготовительный этап

По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена своя распределительная коробка.

Разметить на стенах места расположения розеток, выключателей, распределительных коробок.

При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.

Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки. Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.

Открытая проводка

Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.

Скрытая проводка

Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
Прокладывайте провода в канавках, предварительно их рекомендуется размещать в гофрированных трубах из негорючих материалов.
Закрепите электропроводку, проложенную в канавках, алебастровым раствором. Сначала зафиксируйте только в нескольких местах, чтобы провод не выпадал. Когда вы полностью завершите монтаж и проверите работу всей электрической сети, тогда вы полностью замуруете провода.
Вставьте концы проводов в коробки розеток и соединительные коробки.
Также с помощью алебастрового раствора закрепите монтажные коробки и розетки в подготовленных отверстиях.

Заключительный этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только все подключить. Установка розеток, выключателей, светильников. Выполните все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если все работает правильно, можно заделывать канавки.

Как видите, провести электропроводку в квартире своими руками вполне реально. Надеемся, что пошаговая инструкция по составлению схемы, расчету нагрузки, установке щитка и разводке поможет вам сделать все правильно. Если есть сомнения, лучше обратиться за помощью к специалистам.

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

Прокладка кабелей в помещениях состоит из следующих этапов:

схема;
расчет количества необходимых материалов и электроарматуры;
разметка и штробление стен;
;
установка розеток, выключателей и распределительных коробок;
сборка вводного щитка;
тестером.

Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Диаграмма
Подбор оборудования и средств автоматизации
Электропроводка и требования
Подключение розеток и выключателей
Соединение автоматов и УЗО

Схема

Схему электропроводки в квартире легко сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как составить схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно поговорим ниже.
Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину. В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.
Поворот гусеницы должен осуществляться только под прямым углом.
Лучше всего провести линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
Розетки монтируются внизу (20-30 см от пола), но при необходимости могут располагаться на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
В каждой комнате должна быть распределительная коробка.
Перед прокладкой электропроводки в квартире тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка Вам будут полезны эти статьи:

схема электропроводки в трехкомнатной квартире;
в однокомнатной квартире.

Подбор фурнитуры и автоматики

При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, а Schneider Electric, ABB и Legrand из среднего и верхнего.

Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

Если вы хотите, чтобы электропроводка в квартире была в безопасности, поставьте в щите реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

Если в квартире предусмотрено заземление, то схема будет следующей:

требования

Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который следует обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

Подключение розеток и выключателей

Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

Как установить распределительную коробку в стену
Как подключить евророзетку
Как настроить выключатель света
Как подключить коммутатор к сети

Подключение автоматов и УЗО

Последний этап электромонтажа в квартире — сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все защитные устройства в квартире подключены, необходимо провести мультиметром целостность проводки, чтобы убедиться в правильности проделанной работы. Лучше всего для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги по проверке готовой проводки стоят не так дорого.
