Почему дальний свет фар работает, а ближний не горит. Какие могут быть причины неисправности ближнего света. Как проверить и устранить проблему с ближним светом фар.

Содержание

Основные причины, почему не работает ближний свет фар

Если дальний свет фар работает, а ближний нет, это может быть вызвано следующими основными причинами:

  • Неисправность переключателя света фар
  • Проблемы с патронами ламп ближнего света
  • Повреждение проводки фар
  • Перегорание предохранителя или неисправность реле ближнего света
  • Перегорание ламп ближнего света

Давайте рассмотрим каждую из этих причин более подробно и разберемся, как их можно диагностировать и устранить.

Неисправность переключателя света фар

Одной из возможных причин, почему не работает ближний свет фар, но работает дальний, является неисправность самого переключателя света. Как правило, переключатель располагается на рулевой колонке и отвечает за включение различных режимов света фар.


Со временем контакты переключателя могут окислиться или механизм может износиться, что приводит к нарушению работы ближнего света. При этом дальний свет часто продолжает функционировать, так как для него используется отдельная цепь контактов.

Как проверить переключатель света фар:

  • Попробуйте несколько раз переключить режимы света
  • Проверьте, плотно ли фиксируется рычаг в разных положениях
  • Прислушайтесь к щелчкам при переключении — они должны быть четкими
  • Осмотрите переключатель на предмет видимых повреждений

Если есть подозрения на неисправность переключателя, лучше обратиться в автосервис для его диагностики и замены при необходимости. Самостоятельный ремонт может быть затруднителен.

Проблемы с патронами ламп ближнего света

Еще одна распространенная причина, по которой может не работать ближний свет фар — проблемы с патронами, в которые устанавливаются лампы. Патроны подвержены коррозии и окислению контактов, что нарушает надежность соединения с лампой.

Признаки проблем с патронами ламп ближнего света:


  • Свет работает нестабильно, мерцает
  • При постукивании по фаре свет может включаться
  • Видны следы окисления на контактах патрона
  • Патрон болтается или плохо держит лампу

Что можно сделать:

  • Очистить контакты патрона от окисления мелкой наждачной бумагой
  • Обработать контакты специальным токопроводящим спреем
  • Проверить надежность крепления патрона в корпусе фары
  • При сильном повреждении заменить патрон на новый

Важно помнить, что работа с электрикой автомобиля требует определенных навыков. При отсутствии опыта лучше доверить ремонт специалистам.

Повреждение проводки фар

Нередко причиной отказа ближнего света фар становится повреждение проводки. Провода могут перетереться, окислиться или быть повреждены грызунами. При этом цепь дальнего света часто остается работоспособной.

На что обратить внимание при проверке проводки фар:

  • Видимые повреждения изоляции проводов
  • Следы оплавления или окисления на клеммах
  • Ненадежный контакт в разъемах
  • Обрыв провода при сгибании жгута проводки

Как проверить целостность проводки:


  1. Отключите аккумулятор
  2. Снимите фару для доступа к проводке
  3. Проверьте мультиметром сопротивление цепи от разъема лампы до предохранителя
  4. Проверьте напряжение на разъеме лампы при включенном зажигании

При обнаружении повреждений проводку необходимо отремонтировать или заменить поврежденный участок. Важно качественно заизолировать места соединений.

Перегорание предохранителя или неисправность реле ближнего света

Довольно частой причиной, по которой перестает работать ближний свет фар, является перегорание предохранителя или выход из строя реле. Эти элементы защищают электрическую цепь от перегрузок.

Как проверить предохранитель ближнего света:

  1. Найдите нужный предохранитель по схеме в инструкции
  2. Извлеките предохранитель пинцетом
  3. Осмотрите перемычку внутри — она не должна быть перегоревшей
  4. Проверьте работоспособность тестером

Проверка реле ближнего света:

  • Найдите реле по схеме и извлеките его
  • Подайте питание на управляющие контакты — должен быть слышен щелчок
  • Проверьте сопротивление между силовыми контактами — оно должно меняться при подаче управляющего напряжения

При обнаружении неисправности замените предохранитель или реле на новые с аналогичными характеристиками.


Перегорание ламп ближнего света

Самой очевидной причиной, почему не работает ближний свет фар, является перегорание самих ламп. Однако важно помнить, что обычно лампы перегорают не одновременно. Если не горит ближний свет на обеих фарах, вероятнее другие причины.

Как проверить лампы ближнего света:

  1. Откройте капот и получите доступ к задней части фары
  2. Отсоедините разъем питания от лампы
  3. Извлеките лампу из патрона
  4. Осмотрите нить накаливания на предмет повреждений
  5. Проверьте сопротивление лампы мультиметром

При замене ламп важно соблюдать следующие правила:

  • Не касайтесь пальцами стеклянной колбы новой лампы
  • Используйте лампы с аналогичными характеристиками
  • Проверьте правильность установки в патрон
  • Убедитесь в надежности фиксации разъема питания

Как самостоятельно диагностировать причину неработающего ближнего света

Если у вас не работает ближний свет фар, но дальний функционирует нормально, можно провести базовую диагностику своими силами:

  1. Проверьте предохранитель ближнего света — он может быть перегоревшим
  2. Осмотрите лампы ближнего света на предмет повреждений
  3. Проверьте надежность соединения разъемов проводки
  4. Попробуйте несколько раз переключить режимы света
  5. Проверьте работу реле ближнего света, если оно есть
  6. Осмотрите патроны ламп на предмет окисления

Если самостоятельная диагностика не помогла выявить причину, рекомендуется обратиться в автосервис. Специалисты проведут полную диагностику и устранят неисправность.


Когда нужно обращаться в автосервис

Хотя некоторые проблемы с ближним светом фар можно устранить самостоятельно, в ряде случаев лучше доверить ремонт профессионалам:

  • Если вы не имеете опыта работы с автомобильной электрикой
  • При подозрении на серьезные проблемы с проводкой
  • Если требуется замена сложных элементов (переключателя, блока управления и т.д.)
  • Когда самостоятельная диагностика не выявила причину неисправности
  • При необходимости настройки фар после ремонта

В автосервисе проведут комплексную диагностику, выявят истинную причину неработающего ближнего света и квалифицированно устранят неисправность.

Заключение

Отказ ближнего света фар при работающем дальнем может быть вызван различными причинами — от банального перегорания лампочек до серьезных проблем с электропроводкой. В любом случае, эксплуатировать автомобиль с неработающим ближним светом нельзя, так как это значительно снижает безопасность движения в темное время суток.

При обнаружении проблем с ближним светом фар рекомендуется провести базовую диагностику своими силами. Если быстро устранить неисправность не удается, следует обратиться в автосервис. Помните, что правильно работающие фары — это не только комфорт, но и ваша безопасность на дороге.



Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Давайте вместе разберемся где в автомобиле расположены блоки предохранителей. Рассмотрим на примерах схемы блоков, реле, разъемов и предохранителей.

Блоки предохранителей в опель астра h (opel astra h).

Во всех моделях opel astra h обычно установлено два блока предохранителей
— в подкапотном пространстве (водительская сторона)
— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве

— Вставьте отвертку в щель между крышкой и зажимом
— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
— тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.



Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А

Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А


Первый тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока
1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Подогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А
13. Ближний свет — 5 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер
35. Информационно-развлекательная система — 20 Ампер
36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары  — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением —  — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —
5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом

N9    Рабочий контур    Обозначение  реле
1    Вентилятор системы охлаждения    К11 Х125
2    Вентилятор системы охлаждения    К12 Х125
3    Насос омывателей фар    К7 Х125
4    Противотуманные фары    К16 Х125
5    Передние очистители (медленно/быстро)    К5 Х125
6    Передние очистители (включение/выключение)    К6_Х125
7    Вентиляция салона    К15 Х125
8    Подогрев топливного фильтра (дизельные модели)    К14_Х125
9    Стартер    К1 Х125
10    Вентилятор системы охлаждения    К13 Х125
11    Компрессор К/В    К8 Х125
12    ЕСМ    К2 Х125
13    Топливный насос    К10 Х125
14    Клемма 15    КЗ Х125

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9    Рабочий контур    Обозначение реле
1    Обогрев заднего стекла    КЗ Х131
2    Клемма 15    К1 Х131
3    Клемма 15а    К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны.
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид.
В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажно отделении — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стеклоподъемники — 30 А
6. Система кондиционирования — 10 А
7. Передние стеклоподъемники — 30 А
8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля,  внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
31. —
32. —
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве
— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 –
17 Кондиционер
18 –
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 –
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 –
26 –

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Гнездо прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.




Предохранители и реле (расположение, назначение) Киа Спектра / Kia Spectra


Рекомендации
Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.
Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.


рисунок 10.1. Схема расположения реле и предохранителей и их назначение

Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (рисунок 10.1). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER», смотрите рисунок 10.1).

Таблица 10.1 Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке


Номер на крышке монтажного блока
(см. рис. 10.1)		Защищаемая цепь (номинальный ток)
Плавкие вставки
1Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2Система ABS (30 А)
3Питание предохранителей 34 и 35 (30 А)
4Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5Стартер (20 А)
6Питание предохранителей 15 и 20 (30 А)
7Вентилятор системы охлаждения двигателя (30 А)
8Вентилятор системы отепления и кондиционирования (20 А)
Предохранители
9Стартер (10 А)
10Вентилятор отопителя (30 А)
11Кондиционер (30 А)
12Электрокорректор свэта фар (10 А)
13Аварийная сигнализация (15 А)
14Центральный замок (25 А)
15Система ABS (30 А)
16Электропривод люка в крыше (15 А)
17Электростеклоподъёмники правых дверей (25 А)
18Электростеклоподъёмники левых дверей (25 А)
19Стеклоочиститель и омыватель заднего стекла (15 А)
20Плафон освещения салона (10 А)
21Фары (25 А)
22Катушка зажигания (15 А)
23—
24Фары (15 А)
25Диагностический датчик концентрации кислорода (10 А)
26Датчик концентрации кислорода (10 А)
27Топливный насос (10 А)
28Инжектор (10 А)
29Кондиционер воздуха (10 А)
30Электрообогрев наружных зеркал заднего вида (10 А)
31Автоматическое включение габаритного света (10 А)
32Задний противотуманный фонарь (10 А)
33Передние противотуманные фары (10 А)
34Габаритные огни правого борта {10 А)
35Габаритные огни левого борта (10 А)
36Ближний свет фар (15 А)
37Дальний свет фар (15 А)
38Звуковой сигнал (15 А)
39Электрообогрев заднего стекла (30 А)
41Запасной (10 А)
42Запасной (15 А)
43Запасной (20 А)
44Запасной (25 А)
45Запасной (30 А)
Микрореле
50Фары
51Фары
52Топливный насос
53—
54Кондиционер воздуха
55Звуковой сигнал
56Питание предохранителей 34 и 35
Мини-реле
60Электростеклоподъёмники
61Вентилятор отопителя
62Стартер
63Вентилятор системы охлаждения двигателя
64Вентилятор системы отопления и кондиционирования
65Электрообогрев заднего стекла

Тоже самое на картинке


ЗАМЕТКА
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

Сила тока. А

Цвет корпуса

Плавкие вставки

20

Голубой

30

Розовый

Предохранители

30

Зеленый

25

Серый

20

Желтый

15

Голубой

10

Красный

7. 5

Коричневый

5

Бежевый


рисунок 10.2. Монтажный блок предохранителей, расположенный в салоне


Часть предохранителей расположена в монтажном блоке салона (рисунок 10.2) под панелью приборов справа.
Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.

рисунок 10.3. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар

Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (рисунок 10. 3). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов (смотрите «Монтаж левой нижней облицовки приборной панели»).

Таблица 10.2 Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне

Номер предохранителя на рис. 10.2Номинальная сила тока. АЗащищаемые цепи
110Указатели поворота
210Контрольные приборы, сигнальные лампы
310Резервный (цепь ЭБУ АКПП)
410ABS
510Подушка безопасности
620Стеклоочиститель и стеклоомыватель ветрового окна
710Аудиосистема
815Прикуриватель
915Электроподогрев сидений
1010ЭБУ

Тоже самое на картинке


Дальний свет работает, а ближний нет?

Перейти к основному содержанию

Никто не хочет ехать ночью с выключенными фарами. Во многих случаях дальний свет все еще будет работать, когда обычные фары выключаются, но просто небезопасно ездить с дальним светом, который может ослепить других водителей.

В нашем авторизованном сервисном центре в Carr Chevrolet мы помогли многим клиентам решить проблемы с фарами, и это одна из наиболее распространенных проблем, с которыми мы сталкивались. Ниже мы поделимся своим опытом с пятью вещами, которые, по нашему мнению, вы должны знать о том, почему ваши фары дальнего света работают, а фары ближнего света — нет. Если у вас возникла эта проблема, зайдите в наш сервисный центр Chevrolet и GM по адресу 15005 SW Tualatin Valley Highway, Beaverton, OR 9.7006. Решение проблемы с фарой не займет много времени, и вы можете легко записаться на прием онлайн, если хотите.

5. Переключатель фар

Большинство автомобилей имеют рычажные переключатели на рулевой колонке, которые включают дальний свет. Этот переключатель предназначен для частого использования, но со временем он может изнашиваться. Это не проблема, с которой мы сталкиваемся слишком часто, но это может случиться. Если проблема заключается в переключателе, вы, вероятно, заметите, что он не работает. Возможно, он не встал на место, как раньше, или просто немного расшатался. Если вы не уверены, зайдите к местному авторизованному дилеру и попросите техника, прошедшего обучение на заводе, осмотреть его.

4. Патроны для фар

Как вы знаете, фары большинства автомобилей состоят из лампочек, вставленных в патроны. Со временем эти розетки могут подвергнуться коррозии. Это может быть связано с плохим заземлением или множеством других проблем, но результатом является нарушение связи с лампой фары. На некоторых автомобилях фары имеют электропроводку, поэтому, если одна гаснет, другая тоже. Это означает, что плохой контакт из-за коррозии может привести к тому, что фары погаснут. Поскольку дальний свет находится в другой цепи, он часто работает нормально, даже когда ближний свет перестает работать.

3.

Проводка фары

Как и практически в любой электрической системе, если проводка неправильная, система не будет работать. Это относится и к фарам вашего автомобиля. Если грызуны забрались под капот и перегрызли провода, или ослабло соединение, вы можете обнаружить, что фары перестают работать. Если вы знакомы с вольтметром, вы можете проверить питание на фаре и определить, не мешает ли что-то электричеству попасть в фары.



2. Предохранитель или реле фар

Все электрические системы автомобиля, включая фары, защищены предохранителями. Они предназначены для «взрыва» и разрыва цепи, если через них проходит слишком много энергии. Это защищает все компоненты цепи. Если предохранитель фары перегорает, это может привести к тому, что фары перестанут работать.

Большинство систем фар также оснащены реле, которое переключает питание между фарами ближнего и дальнего света. Если это реле выйдет из строя, оно может подавать питание на дальний свет, но не на ближний.

1. Лампы фар

Это наиболее распространенная причина, по которой дальний свет фар автомобиля работает, а ближний не работает. Обычные фары включаются гораздо чаще, чем дальний свет, поэтому ближний свет перегорает чаще. Некоторые автомобили имеют совершенно разные лампы для дальнего света, а другие модели имеют фары с двумя разными нитями накаливания. В любом случае, если ближний свет не работает, а дальний работает, в первую очередь мы проверяем лампочки.

Если вы думаете о замене ламп в фарах самостоятельно, убедитесь, что вы знакомы с правильной процедурой установки заменяемых ламп. Знание этого часто является разницей между успешным проектом и дополнительными затратами на дополнительные лампы для фар. (866) 970-1590

Картографические данные © Google, 2019

Картографические данные © Google, 2019

Условия использования

Сообщить об ошибке карты

Карта

Спутник

Контакт

Карр Шевроле

15005 SW шоссе долины Туалатин
Направления Бивертон, Орегон 97006

  • Контакт: (503) 567-1218
Фейсбук Твиттер YouTube Инстаграм

; ;

Расположение предохранителя фары | Дорожное скольжение

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Помогаю другу, который меняет свою фару. (2015 Road glide)

Кажется, новая фара не работает, и он поставил старую обратно, а она не работает.

Я подозреваю предохранитель и предположил, что. Он не может найти предохранитель, хотя он получил доступ к панели предохранителей под левой боковой крышкой.

Я посмотрел в своем руководстве 2016 года и не нашел места для предохранителя фары.

Кто-нибудь может помочь двум идиотам найти предохранитель 15а (?) фары?

Ответить

Сохранить

Нравится

1 — 8 из 8 Сообщений

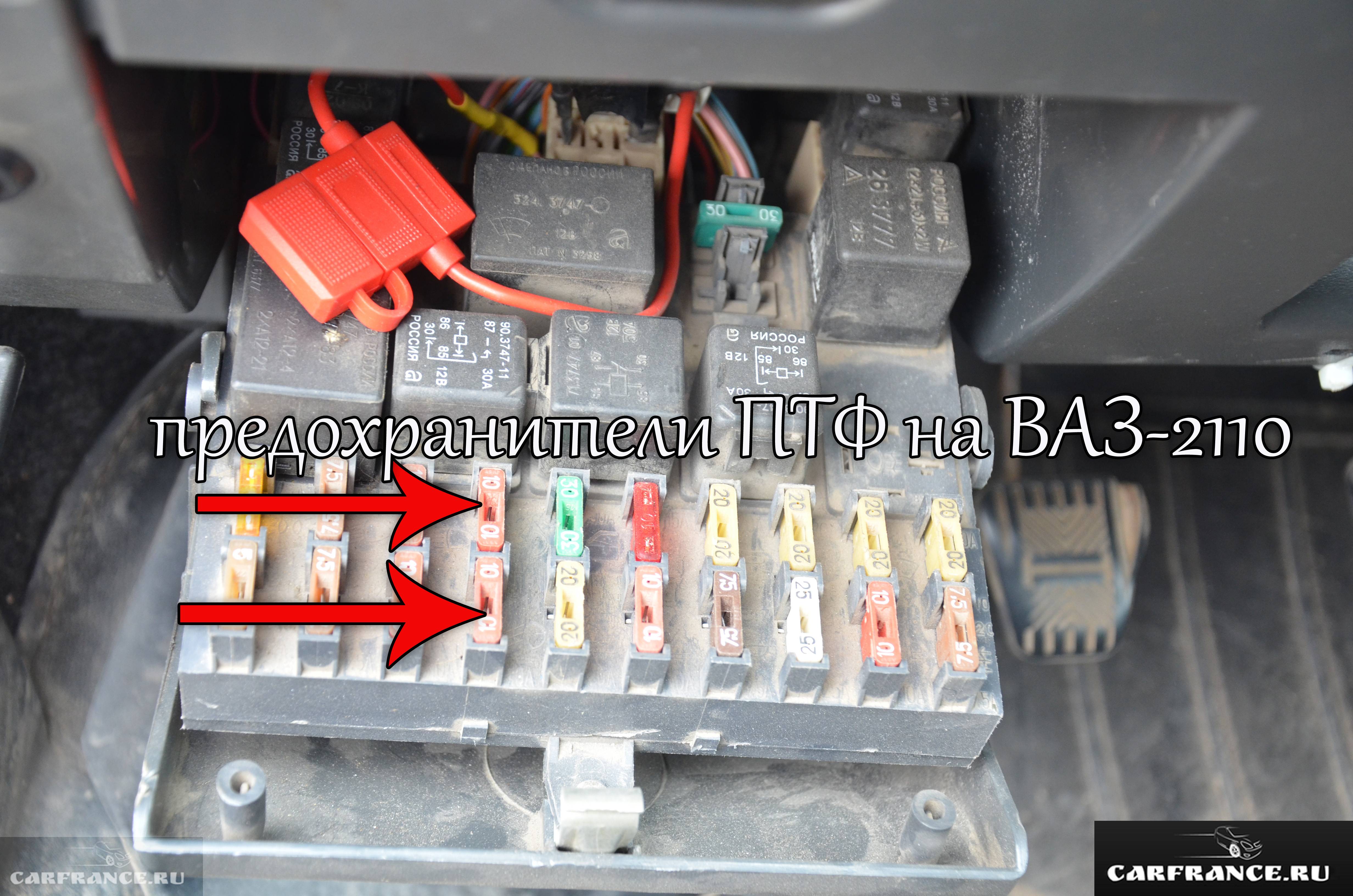

Загляните в блок предохранителей. Ты знаешь, где это?

Ответить

Сохранить

Нравится
