Предохранитель на габариты ваз 2114. Почему не горят габариты на ВАЗ 2114: причины и способы устранения неисправности

Почему могут не работать габаритные огни на ВАЗ 2114. Как проверить и заменить лампы, предохранители и другие элементы. Какие действия предпринять для ремонта габаритов своими руками. Когда необходимо обратиться к специалисту.

Особенности и назначение габаритных огней ВАЗ 2114

Габаритные огни на ВАЗ 2114 выполняют важную функцию обозначения автомобиля на дороге в темное время суток и в условиях недостаточной видимости. Они расположены в передней и задней части автомобиля:

• Спереди — в блоке фар, излучают белый свет
• Сзади — в задних фонарях, излучают красный свет

Габариты включаются с помощью специальной клавиши на панели приборов. При их активации на приборной панели загорается зеленый индикатор.

Основные причины, почему не горят габариты на ВАЗ 2114

Если габаритные огни перестали работать, это может быть вызвано следующими неисправностями:

• Перегорели лампочки габаритов
• Вышли из строя предохранители
• Окислились контакты в разъемах
• Повреждена проводка
• Неисправен переключатель габаритных огней

Рассмотрим подробнее каждую из этих причин и способы их устранения.

Перегорание лампочек габаритных огней

Самая распространенная причина отказа габаритов — перегорание ламп. Чтобы проверить и заменить лампы, выполните следующие действия:

1. Отключите питание, открыв капот или багажник
2. Снимите защитный кожух блок-фары или заднего фонаря
3. Извлеките патрон с лампой
4. Проверьте целостность нити накала
5. При необходимости замените лампу на аналогичную
6. Установите патрон и кожух на место

Рекомендуется менять лампы попарно, даже если перегорела только одна. Это обеспечит равномерное освещение.

Проверка и замена предохранителей габаритных огней

Если не горят габариты с одной стороны автомобиля, вероятно, перегорел соответствующий предохранитель. Расположение предохранителей:

• F10 (7,5A) — левые габариты
• F11 (7,5A) — правые габариты

Чтобы проверить предохранители:

1. Найдите монтажный блок под капотом
2. Снимите крышку блока
3. Визуально проверьте целостность предохранителей
4. При необходимости замените перегоревший предохранитель на аналогичный по номиналу

Если предохранитель постоянно перегорает, это может указывать на короткое замыкание в цепи. В этом случае требуется тщательная диагностика электропроводки.

Окисление контактов в разъемах

Окисление контактов — распространенная проблема, особенно в задних фонарях. Для устранения:

1. Снимите фонарь или блок-фару
2. Отсоедините разъемы
3. Очистите контакты мелкой наждачной бумагой
4. Обработайте специальным токопроводящим спреем
5. Соберите всё в обратном порядке

Периодическая профилактика контактов поможет избежать проблем с габаритами в будущем.

Повреждение электропроводки

Если предыдущие методы не помогли, проблема может быть в повреждении проводки. Наиболее уязвимые места:

• Жгут проводов в районе крышки багажника
• Проводка, идущая к подсветке номера
• Жгут у левой ноги водителя под обшивкой

Для диагностики потребуется тестер. Проверьте целостность цепи и отсутствие замыканий. При обнаружении поврежденного участка замените или отремонтируйте его.

Неисправность переключателя габаритных огней

Если не включается индикатор на кнопке габаритов, возможно, проблема в самом переключателе. Для проверки:

1. Снимите блок управления светом с панели приборов
2. Проверьте целостность проводов, идущих к переключателю
3. Очистите контакты переключателя от окислов
4. При необходимости замените переключатель

Если контрольная лампа на кнопке не горит, но сами габариты работают, скорее всего, перегорела сама лампочка индикатора.

Когда стоит обратиться к специалисту

В большинстве случаев причину неработающих габаритов можно устранить самостоятельно. Однако есть ситуации, когда лучше обратиться к профессиональному автоэлектрику:

• Постоянно перегорают предохранители даже после проверки проводки
• Габариты работают нестабильно, периодически мигают
• Не удается локализовать место повреждения проводки
• Нет опыта работы с автомобильной электрикой

Специалист сможет провести полную диагностику электросистемы и выявить скрытые неисправности.

Профилактика проблем с габаритными огнями

Чтобы избежать внезапного отказа габаритов, рекомендуется проводить регулярное техническое обслуживание:

• Проверяйте работу всех световых приборов перед каждой поездкой
• Периодически очищайте контакты в разъемах фонарей
• Своевременно меняйте лампы с истекшим ресурсом
• Обрабатывайте резиновые уплотнители силиконовой смазкой для защиты от влаги
• При мойке автомобиля избегайте попадания воды под высоким давлением на фонари

Соблюдение этих простых правил поможет существенно продлить срок службы габаритных огней вашего ВАЗ 2114.

Заключение

Габаритные огни — важный элемент безопасности автомобиля. Их неисправность может привести к созданию аварийной ситуации на дороге. Большинство проблем с габаритами на ВАЗ 2114 можно решить самостоятельно, имея базовые навыки и инструменты. Однако в сложных случаях лучше доверить ремонт профессионалам. Регулярное обслуживание и своевременное устранение неполадок помогут обеспечить надежную работу габаритных огней вашего автомобиля.

Какой предохранитель идет на габариты ваз 2114

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар;
F1-F20 – плавкие предохранители

F1 (10 А)
Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)
Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)
Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)
Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)
Правая противотуманная фара.

F9 (7,5 А)
Левая противотуманная фара.

F10(7,5 А)

Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)
Лампы габаритных огней по правому борту.

F12(7,5A)
Правая фара (ближний свет).

F13(7,5 А)
Левая фара (ближний свет).

F14(7,5A)
Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)
Правая фара (дальний свет).

F16 (15 А)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

Специалисты, которые работают в сервисных центрах, используют одно твердое правило – если в машине начались неполадки с электрикой, прежде всего нужно посмотреть на состояние предохранителей.

Блок предохранителей на ВАЗ 2113, 2114 и 2115 расположен под капотом – со стороны водителя. Он имеет артикул 2114-3722010 (в случае ВАЗ 2114). Чтобы добраться до блока, нужно снять с него крышку. Менять предохранители и реле удобно с помощью специального пинцета.

Расположение, схема и обозначение предохранителей:

• F20 – запасной предохранитель
• F19 – запасной предохранитель
• F18 – запасной предохранитель
• F17 – запасной предохранитель
• F16 – предохранитель ламп приборной панели
• F15 – левый дальний свет
• F14 – правый дальний свет
• F13 – левый ближний свет
• F12 – правый ближний свет
• F11 – правые габариты
• F10 – габаритные огни, подсветка приборов и номера
• F9 – предохранитель левой «противотуманки»
• F8 – предохранитель правой «противотуманки»
• F7 – предохранитель прикуривателя и переднего стеклоомывателя
• F6 – стеклоподъемники
• F5 – вентилятор радиатора и звуковой сигнал
• F4 – предохранитель обогревателя заднего стекла и подкапотного освещения
• F3 – свет в салоне
• F2 – «аварийка» и «поворотники»
• F1 – задние противотуманные фары
• К9 – реле ближнего света
• К8 – реле дальнего света
• К7 – реле обогрева заднего стекла
• К6 – реле сигнала
• К5 – реле стеклоподъемников
• К4 – проверка ламп
• К3 – реле переднего стеклоочистителя
• К2 – реле «аварийки» и «поворотников»
• К1 – очиститель фар

Короткий видео-обзор блока предохранителей на ВАЗ:

Добрый день. Сегодня у нас в автосервисе ВАЗ 2113, 2114, 2115. Приехал он к нам с проблемами в работе электрики в автомобиле. Не работает дальний свет, и щетки стеклоочистителя. Поэтому в данной статье мы расскажем Вам, как найти блок предохранителей и заменить их. Перед тем, как осуществлять данную процедуру, проверьте состояние предохранителей.

Артикул: Монтажный блок предохранителей – 2114-3722010

Инструменты: Для замены предохранителей на ВАЗ 2113, 2114, 2115 Вам не потребуется инструмент

Схема и расположение предохранителей на ВАЗ 2113, 2114, 2115:

Открываем капот. Затем со стороны водителя видим монтажный блок. После этого открываем его и видим предохранители.

После этого берем пинцет и меняем предохранители.

Расшифровка значений реле ВАЗ 2113, 2114, 2115:

За что отвечает: Включение и отключение очистителя фар Поворотники и аварийная сигнализация Очиститель лобового стекла Реле работы лампы проверки ламп Включение и выключение электростеклоподъемников Включение и отключение сигнала Включение и отключение обогрева заднего стекла

Не горят габариты ВАЗ 2114, 2115: основные причины неисправности, ремонт

16.08.2012

Габаритные огни

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Перегорела лампа

Первоначально стоит проверить лампу габаритных огней, Если у вас не горит задний габарит или не горит правый габарит отдельно. Проверьте лампочку, поставьте рабочую. Чтобы узнать как заменить лампу, читайте Замена габаритных огней.

Перегорел предохранитель

Но если у вас одновременно отказало 2 габарита, то биш передний и задний  левый, да и ещё подсветка номера, то проблема кроется в монтажном блоке. А именно в предохранителе F10, отвечающий за левые габариты, подсветку салона, подсветку номера, подсветку панели. Но учтите, что предохранитель F10 отвечает непосредственно за левые габариты, если у вас не работают другие, то соответствующий предохранитель ищите в статье Предохранители.

Окислились контакты

Анализируем блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисают, отсоединяются, плохо контактируют. Зачищаем контакты, хорошенько подсоединяем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней

Дело в том, что возможно сломался включатель (кнопка) габаритных огней. Проблема типичная: отошёл или окислился провод. Зачищаем, закрепляем провод и проверяем.

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

Проверяем:

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и  на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания,  отключить по порядку  и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Какой предохранитель идет на габариты ВАЗ 2108, 2109, 21099

Габариты (огни наружного освещения) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 запитываются через предохранитель №9(8А), №10(8А) в монтажном блоке 17.3722 или F10(7,5А), F11(7,5А) в монтажном блоке 2114.

При этом габариты правой стороны «висят» на предохранителях №10 (F11), левой стороны на №9 (F10).

Какой предохранитель идет на габариты ВАЗ 2108, 2109, 21099?

Расположение предохранителя №9 и №10 в монтажном блоке 17.3722 (пальчиковые предохранители)

См. фото в начале статьи.

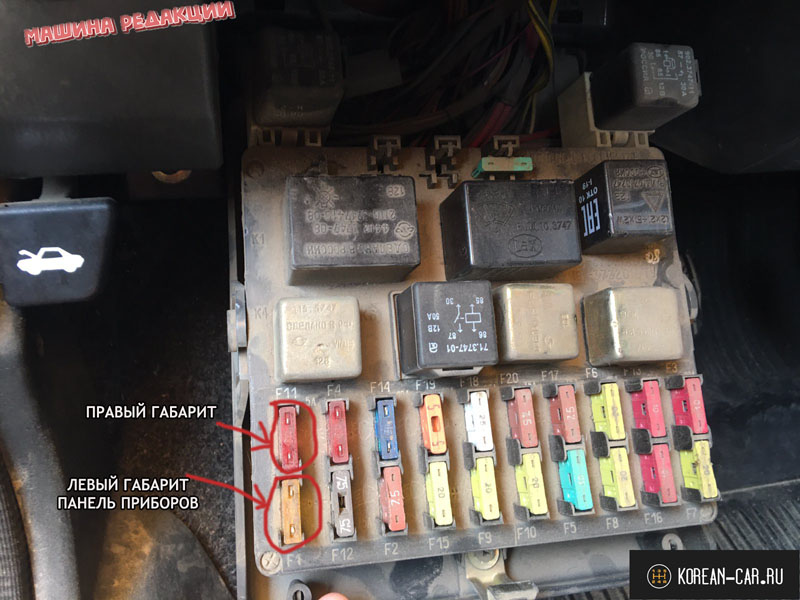

Расположение предохранителя F10 и F11 в монтажном блоке 2114 (ножничные предохранители)

Предохранители габаритов ВАЗ 2109, 2108, 21099 (монтажный блок 2114)

Как проверить предохранитель?

— Заменяем его заведомо исправным и проверяем работают ли габариты.

Как быстро проверить исправность электрической цепи габаритов?

— Подключаем контрольную лампу одним выводом к предохранителю другим к массе и включаем габариты. Если цепь исправна, лампа загорится.
— Подключаем вольтметр одним щупом к предохранителю, другим на массу и включаем габариты. Если цепь исправна, вольтметр покажет напряжение не менее 12 v.
— Используем отрезок провода. Один его конец прижимаем к предохранителю, другим концом касаемся «массы». Включаем габариты. Если ток есть — будет искра между «массой» и проводом (только для ВАЗ 2108, 2109, 21099 с карбюраторным двигателем).

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109 первых годов выпуска габариты включались отдельно по правому борту и отдельно по левому. Включался габаритный свет при помощи отдельного переключателя.

— Схема включения габаритных огней ВАЗ 2108, 2109, 21099

Схема включения наружного освещения («габаритов») ВАЗ 2108, 2109, 21099

Еще статьи по габаритам автомобилей ВАЗ 2108, 2109, 21099 и др.

— Не горят габариты ВАЗ 2108, 2109, 21099

— Распиновка проводов комбинации приборов ВАЗ 2108, 2109, 21099 (низкая панель)

— Переключатель наружного освещения автомобилей ВАЗ 2108, 2109, 21099

— Перегорает предохранитель, причины и диагностика неисправностей

— Коммутация реле и предохранителей монтажного блока 17.3722 ВАЗ 2108, 2109, 21099

— Схема подключения вольтметра автомобилей ВАЗ 2108, 2109, 21099

— Подсветка заднего номерного знака ВАЗ 2108, 2109 схема подключения

Не горит правая сторона габаритов ваз 2114

Как и все не новые автомобили, давно снятые с конвейера, Самары второго поколения подвержены с годами мелким поломкам, которые, среди прочего, затрагивают и приборы освещения. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если проблему вовремя не решить.

Особенности работы габаритов на ВАЗ 2114

Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

При этом, есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Соответственно, чаще всего автолюбители, заметившие нефункционирующие габариты по левой или правой стороне машины, сталкиваются с вышедшим из строя предохранителем.

Проще всего диагностировать выход из строя предохранителя F10, так как он одновременно выступает в роли контрольной лампы, тогда как при нерабочей паре габаритов на левой стороне авто заменять придется, скорее всего, предохранитель F11.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – первостепенная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но и, в конце концов, чревато штрафом со стороны дорожной полиции.

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

1. Перегоревшая лампа.
2. Неплотный контакт питающего провода.
3. Пробитая проводка, ведущая к габариту.

Первый случай – самый распространенный, и решается проблема элементарной заменой лампочки, благо, продаются они повсеместно и стоят небольших денег.

Подтвердить вторую причину, не разбирая прибор, можно с помощью простого постукивания по габариту: в момент прижатия его к контакту лампа будет загораться, и наоборот – гаснуть в свободном положении. Если же разборка прибора не выявила ни окисления с нагаром, ни перегоревшей лампы или отошедшей клеммы, но задний габарит ВАЗ 2114 не горит по-прежнему, можно говорить о неисправной проводке.

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:

Дополнительные советы

Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Кроме того, специалисты советуют усматривать в частых поломках габаритов наличие неисправности в самом монтажном блоке или его электрической цепи. Подобную проблему необходимо устранить в короткие сроки, чтобы исключить риск возникновения возгорания проводки.

Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп.

Автомобильные габаритные огни относятся к светосигнальным огням. На современных автомобилях они выполняют роль сигналов обозначающих их наличие на обочине или на стоянке, а также размеры объекта. Правилами эксплуатации транспортных средств и ПДД установлено, что водитель обязан в темное время суток во время остановки или стоянки обозначать препятствия в виде машины включением габаритных огней. А при тумане габаритные огни включаются вместе с противотуманными фарами. Габариты бывают передние и задние.

Габариты ВАЗ 2114

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

— установить патрон и кожух на место

Передние габаритные огни

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

Задние габаритные огни ваз 2114

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Причиной постоянного перегорания вставки (предохранителя) может быть короткое замыкание в общей автомобильной цепи. В этом случае обязательно надо обращаться к автоэлектрикам, потому что последствия могут быть самыми серьезными, вплоть до возгорания.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Перегорела лампа

Первоначально стоит проверить лампу габаритных огней, Если у вас не горит задний габарит или не горит правый габарит отдельно. Проверьте лампочку, поставьте рабочую. Чтобы узнать как заменить лампу, читайте Замена габаритных огней.

Перегорел предохранитель

Но если у вас одновременно отказало 2 габарита, то биш передний и задний левый, да и ещё подсветка номера, то проблема кроется в монтажном блоке. А именно в предохранителе F10, отвечающий за левые габариты, подсветку салона, подсветку номера, подсветку панели. Но учтите, что предохранитель F10 отвечает непосредственно за левые габариты, если у вас не работают другие, то соответствующий предохранитель ищите в статье Предохранители.

Окислились контакты

Анализируем блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисают, отсоединяются, плохо контактируют. Зачищаем контакты, хорошенько подсоединяем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней

Дело в том, что возможно сломался включатель (кнопка) габаритных огней. Проблема типичная: отошёл или окислился провод. Зачищаем, закрепляем провод и проверяем.

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Почему не горят задние габариты на ВАЗ 2114?

Габаритные огни — это световые лампы, сообщающие другим водителям на дороге о размерах вашего автомобиля. Согласно правилам, водитель обязан включать их в ряде случаев. В частности, с началом включения уличных фонарей освещения и при остановке у обочины. В этой статье представлена информация о том, почему не горят габариты на ВАЗ 2109. Материал будет полезен владельцам всех поколений автомобилей Lada Samara.

Возможные причины неисправности

1. Неисправна лампа
Самая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу.
2. Перегорел предохранитель
В том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели.
3. Неисправны или окислились контакты
Чтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там.
4. Перестала работать кнопка включения
Причиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить.
5. Горит предохранитель габаритов
Если наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем.
Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

Не работает задний левый габарит ваз 2114

Уважаемые, автовладельцы! На днях столкнулся, на первый взгляд, с простой, но для меня неочевидной проблемой: не горят габариты на ВАЗ 2114. Проблема донимает меня регулярно, еще год назад переставали гореть габариты и стопы, зачищал контакты, массу, вроде на время помогло. Потом снова обострение! Сегодня горят только поворотные огни, и всё. Где может таиться причина этой неприятной для меня проблемы?

Привет! Сам недавно имел дело с габаритными огнями, пришлось проделать немало работы, но в итоге я решил свою проблему. Помогу и тебе. Сначала проверь лампы, возможно, они просто перегорели, поэтому габаритные огни не работают (банально, но так часто и бывает!). Другой вариант: сгорел предохранитель. Его нужно заменить, если именно это случилось. Нужно лезть в монтажный блок и находить там F10. Когда он перегорает, не горят оба габаритных огня, а также подсветка номеров.

Ничего сложного, надеюсь, разберешься. Идем дальше. Проверяем контакты. Они могли окислиться, поэтому габариты и не работают. Проводим визуальный осмотр всех колодок, вынимаем — вставляем обратно. Я именно так и решил свою проблему. Зачистил контакты, и все наладилось. Если зачистка не помогает, тогда проверяем саму кнопку. Она может не работать, откручиваем, смотрим. Отвалился провод? Вот и не работает!

Наиболее серьёзная причина — короткое замыкание. Но и здесь можно самостоятельно справиться. Берем обычную лампочку, подсоединяем к ней два провода: плюс и минус. Дальше вынимаем предохранитель, на место его контактов подсоединяем провода от лампы. Если она стала гореть, значит где-то точно коротнуло. Единственный способ найти место замыкания, это отключать по порядку все, что связано с предохранителем.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Габаритные огни — это световые лампы, сообщающие другим водителям на дороге о размерах вашего автомобиля. Согласно правилам, водитель обязан включать их в ряде случаев. В частности, с началом включения уличных фонарей освещения и при остановке у обочины. В этой статье представлена информация о том, почему не горят габариты на ВАЗ 2109. Материал будет полезен владельцам всех поколений автомобилей Lada Samara.

Возможные причины неисправности

1. Неисправна лампа
Самая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу.
2. Перегорел предохранитель
В том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели.
3. Неисправны или окислились контакты
Чтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там.
4. Перестала работать кнопка включения
Причиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить.
5. Горит предохранитель габаритов
Если наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем.
Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Перегорела лампа

Первоначально стоит проверить лампу габаритных огней, Если у вас не горит задний габарит или не горит правый габарит отдельно. Проверьте лампочку, поставьте рабочую. Чтобы узнать как заменить лампу, читайте Замена габаритных огней.

Перегорел предохранитель

Но если у вас одновременно отказало 2 габарита, то биш передний и задний левый, да и ещё подсветка номера, то проблема кроется в монтажном блоке. А именно в предохранителе F10, отвечающий за левые габариты, подсветку салона, подсветку номера, подсветку панели. Но учтите, что предохранитель F10 отвечает непосредственно за левые габариты, если у вас не работают другие, то соответствующий предохранитель ищите в статье Предохранители.

Окислились контакты

Анализируем блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисают, отсоединяются, плохо контактируют. Зачищаем контакты, хорошенько подсоединяем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней

Дело в том, что возможно сломался включатель (кнопка) габаритных огней. Проблема типичная: отошёл или окислился провод. Зачищаем, закрепляем провод и проверяем.

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Отчего горят предохранители ВАЗ 2114

Считается, что наиболее часто меняемым элементом в любом автомобиле является предохранитель – маленькая запчасть, которая нередко становиться причиной большой проблемы – неработающей электрики. Если пропала подсветка приборной панели, скорее всего, сгорел предохранитель подсветки приборов ВАЗ 2114, и если заменить этот элемент, вполне возможно, что никакие другие манипуляции уже не потребуются. То же самое – если перестали греться сиденья (а сейчас, когда погода отнюдь не радует, это особенно актуально), скорее всего, следует заменить предохранитель подогрева сидений ВАЗ 2114, чтобы ликвидировать проблему.

Фото: Предохранители на Ваз 2114 и их описание

Итак, отчего горят предохранители ВАЗ 2114? Как и в любых других автомобилях, главная причина – скачки напряжения, на которые предохранитель, а точнее, его легкоплавкий элемент, реагирует однозначно – расплавляется, прерывая сеть. Иногда причиной скачков напряжения являются конструктивные недостатки самого автомобиля, однако нередко таковой является и нарушение правил эксплуатации, допускаемое самим водителем.

Один из наиболее часто перегорающих предохранителей – это предохранитель на прикуриватель ВАЗ 2114. Причина перегорания банальна: при всём разнообразии дополнительного оборудования, которое может быть подключено к автомобилю через прикуриватель, далеко не всё оно имеет одинаковую мощность. Превышение же допустимого напряжения вызывает перегорание предохранителя, так что взаимосвязь проста и очевидна. Если же у вас случилась такая неприятность – заглядываем в первую очередь в схему предохранителей ВАЗ 2114, чтобы разобраться, где именно находится предохранитель, отвечающий именно за прикуриватель (или другой важный для вас узел). Найти эту схему можно как в руководстве пользователя, либо, если руководством вы не пользуетесь, то на специализированных сайтах в интернете.

В ВАЗ 2114 имеются два блока предохранителей: под капотом, рядом с левым стаканом, и под центральной торпедой, с доступом из салона со стороны пассажира. Получить доступ к любому из них можно, используя обычную отвёртку. Для замены самих предохранителей, в свою очередь, используется пинцет, который хранится непосредственно в монтажном блоке. Там же предусмотрено место и для запасных предохранителей, на случай непредвиденной ситуации непосредственно на дороге.

С этой статьей так же читают:

ВАЗ-2114, КПП: устройство и ремонт

На автомобилях ВАЗ-2114 система трансмиссии достаточно простая. Серия «Лада-Самара» — это переднеприводные автомобили. Имеется сцепление ВАЗ-2114, коробка передач и механизм привода ведущих колес. Система сцепления понятна всем. Но не все разбираются в конструкции коробки передач. Давайте разберемся, что собой представляет КПП, какие бывают поломки, как ее обслуживать и ремонтировать.

Коробка передач ВАЗ-2114

Чтобы двигатель работал в оптимальных условиях при движении в различных условиях, автомобили комплектуются коробками передач.Этот механизм способен изменять величину крутящего момента, который передается от силового агрегата на ведущие колеса во время трогания с места или во время разгона. Механизм состоит из нескольких основных элементов. Это набор вращающихся валов и шестерен, звенья трансмиссии.

Корпус механизма включает в себя картер сцепления, картер коробки передач, заднюю крышку. Внутри механизма находится основная пара. Есть дифференциал и шестерни, за счет которых меняются передаточные числа.В этой машине использовался немного доработанный механизм, который остался с ВАЗ-2108. Разница в другой основной паре.

В коробке передач это главная передача или главный входной вал. Он предназначен для снижения оборотов двигателя. Главная передача позволяет уменьшить количество оборотов в соотношении 1 к 4. Таким образом, если количество оборотов двигателя составляет 2 тысячи, то частота вращения главной пары будет 500 об / мин.

На ВАЗ-2114 коробка передач в главной паре имеет штатный показатель — это 3.7. Эта цифра стабильна. Но если его поменять, можно скорректировать динамические характеристики автомобиля.

Максимальная скорость и разгонные возможности автомобиля зависят от размера главной пары. Именно этот элемент влияет на длину трансмиссии. Если поменять главную пару, можно отрегулировать длину всех шестерен. Также меняются ускорение и максимальная скорость.

На ВАЗ-2109 главная пара — 3,9. За счет этого максимальная скорость на этой машине ниже, но машина лучше разгоняется.

Коробка передач ВАЗ-2114 — пятиступенчатая механическая синхронизированная коробка передач. Главная передача связана с узлом дифференциала. Шестерни с первой по четвертую выполнены в виде блока и установлены на первичном валу коробки. Посажен пятый блок ведущих шестерен. На коробке передач ВАЗ-2114 также есть вторичный вал. На нем установлены ведомые шестерни. Сам вал соединен с ведущей шестерней через главную пару.

Передаточные числа

Вторая, не менее важная составляющая этой коробки — передаточные числа.Это шестерни, каждая из которых отвечает за определенную шестерню. Какие передаточные числа коробки передач у ВАЗ-2114? Ниже приводится характеристика каждой скорости:

• Первая передача — 3,636.
• Второй — 1,95.
• Третий — 1,357.
• Четвертый — 0,941.
• Пятая — 0,784.
• Задняя передача — 3,53.

Стоит учесть, что штатная коробка передач далека от идеала. Первая передача слишком короткая, вторая очень длинная.Из-за этого у водителей может наблюдаться динамический сбой при резком переключении с первой передачи на вторую.

И даже больше — помимо отказа при резком переключении изнашиваются синхронизаторы. Посмотрите, как выглядит коробка передач на ВАЗ-2114 — фото есть в нашей статье.

Крылья

КПП также оборудован кулисой.

Это особый механизм, с помощью которого водитель переключается с одной передачи на другую. Дизайн кулисы разрабатывался еще в 80-х годах, поэтому он имеет множество различных недостатков.Большинство водителей ругали ее за низкую информативность при переключении. Передачи не всегда включаются с первого раза. Связь застряла или коробка передач не подходит.

Скорость переключения зависит от длины детали. Например, у спорткаров укорачивают крылья. Это позволяет решить множество проблем переключения и добавляет динамики. В целях повышения информативности и управляемости крылья давно заменили тросиком. С ним КПП работает четче.Вы легко сможете включить необходимое снаряжение.

Привод управления коробкой передач также снабжен рычагом переключения передач, упором и шарикоподшипником, стержнем для выбора нужной передачи и механизмом выбора скорости.

Общие проблемы и их симптомы

Коробка передач ВАЗ-2114 производства АвтоВАЗа имеет достаточно высокий ресурс. Но иногда некоторые компоненты механизма могут выйти из строя. Рассмотрим типичные неисправности и их симптомы. Так же узнаем, как проводится ремонт.

Трансмиссия вылетает при включении и не фиксируется

Причина этой проблемы — изношенные зубья шестерен и сцепления. Это часто случается, если водитель пытается переключить передачи, не соблюдая ограничения скорости. Чтобы устранить эту неприятность, необходимо заменить поврежденные и изношенные детали. Если шестерни включаются независимо, то причина в износе, расслоении или трещинах резиновой части задней опоры.

Шестерни сцеплены с усилием

В этом случае специалисты уверены, что ослабились зубья шарнирного крепления.

Также возможна деформация или повреждение от реактивной тяги. Это может быть связано с трещинами на пластиковых деталях в приводе коробки передач.

Нейтральный шум

Если на автомобиле ВАЗ-2114 коробка передач очень шумит на нейтральной передаче, это свидетельствует о низком уровне масла в коробке передач, а также о качестве залитого масла. Кроме того, подобный симптом наблюдается при сильном износе верхнего подшипника, который находится на первичном валу. Для устранения данной неисправности потребуется провести диагностику подшипника, а также долить масло до уровня.

Хруст и треск при переключении

При переключении водитель услышит хруст при износе синхронизаторов коробки передач.

Если вы пропустите начало этого процесса, то при дальнейшей эксплуатации необходимо будет заменить не только поврежденный синхронизатор, но и зубчатый блок полностью. Если в момент переключения слышен треск, это говорит об износе стопорного кольца одного из синхронизаторов или осей сателлитов. Срочно нужно поставить диагноз.

Шум передачи

Если коробка передач шумит при движении, то причин может быть несколько. Эта проблема заключается в износе как верхнего, так и нижнего подшипников. Помимо шума возникают проблемы с заклиниванием рычага переключения передач. В этом случае необходима диагностика. При разборке КПП на ВАЗ-2114 блок предохранителей находится под капотом. Он находится в специальном блоке.

Хорошее масло — надежная работа коробки передач

Какой бы простой и неприхотливой ни была коробка передач на ВАЗ-2114, для нее нужно выбирать только качественное масло.Специалисты считают, что лучшим вариантом являются трансмиссионные минеральные масла. Также можно использовать синтетические продукты. В случае использования синтетического масла необходима периодическая очистка сальников коробки передач. Для ящиков серии «Самара-2» подходят средства категории ГЛ-4. Чтобы работа трансмиссии была максимально надежной и безаварийной, необходимо постоянно проверять уровень масла.

Самый простой способ — использовать стилус.

Заключение

Коробка передач — сложный механизм, требующий правильного ухода.Тогда трансмиссия прослужит владельцу весь период эксплуатации.

Перестал работать прикуриватель в машине. Прикуриватель не работает. Возможные причины и их устранение Почему перегорает предохранитель прикуривателя ВАЗ 2110?

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его розетка активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за такой «популярности» прикуриватель часто ломается.О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки. Первый элемент выполнен из металла и имеет цилиндрическую форму. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло корпуса соединено с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму.Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковым колпачком.

Чтобы легче было найти прикуриватель в темноте, стекло оснащено прозрачным пластиковым ободком, под которым расположена лампа подсветки. Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она углубляется в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин.Электрический ток начинает течь по спирали, нагревая ее. Когда температура достигает определенного значения, пластины расширяются под действием тепла и вставка возвращается в исходное положение. Вынув ее из стекла, мы имеем возможность зажечь сигарету из раскаленной спирали. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и он при работе будет питаться от аккумуляторной батареи (генератора).

Что может случиться с прикуривателем

Причин этого явления может быть несколько:

Рассмотрим перечисленные проблемы более подробно.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом необходимо проверить предохранитель. Именно этот прибор чаще всего выходит из строя. ВАЗ-2110 располагается преимущественно в моторном отсеке. На электрической схеме он обозначен как F-18 и обычно имеет номинал 25 А.

Кстати, совсем не обязательно сразу лезть под капот. Если прикуриватель ВАЗ-2110 не работает, исправность предохранителя можно проверить, включив вентилятор отопителя. Просто нажмите кнопку, чтобы запустить его в любом режиме. Заработало — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «Причем тут вентилятор?» Дело в том, что предохранитель Ф-18 отвечает еще и за защиту его электрической цепи, а также за подсветку перчаточного ящика.Чтобы убедиться, включите габариты и откройте бардачок. Свет не горит — идем искать предохранитель!

Проверить плавкую вставку F-18 можно с помощью мультиметра, включенного в режиме тестера. Выньте предохранитель из гнезда и прозвоните. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с панели облицовки, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если на его снятие уходит не более пяти минут? И для этого вам понадобится всего лишь крестовая отвертка.

Порядок работы следующий:

1. Откручиваем винты крепления левой и правой облицовки центральной консоли.
2. Отсоединяем соединительные колодки проводов от прикуривателя и его подсветки (рекомендуется заранее отсоединить минусовую клемму от АКБ).
3. Выжимаем переднюю колодку (под рычаг стояночного тормоза). Снимите крышку.
4. Снимаем рукоятку рычага переключения передач, а затем его крышку.
5. Выкрутите центральный винт крепления облицовки тоннеля.
6. Сдвигаем передние сиденья до упора вперед.
7. Откручиваем винты заднего крепления верхней накладки и демонтируем ее.

Проверяем состояние проводки и контактов

Сняв панель центральной консоли, первым делом осматриваем контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может указывать на обрыв в цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Это можно сделать, прозвонив проводники.

Обнаружив, что контакты в колодках окислились или обгорели, очистите их мелкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (для лампы и стекла) и один общий «минус».При необходимости очистите контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может заключаться в спирали вставки. Его выгорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнутся и разгибаются под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву катушки и ее выгоранию.

Проверить исправность этого элемента достаточно сложно, так как оборванная резьба может замыкать на массу.Пытаться восстановить спираль — тоже дело неблагодарное. Лучше купить новый прикуриватель. Причем стоит около 300 рублей.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить указанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться, что он работает. Для этого достаточно соединить их контактами разъемы проводов питания прибора и лампы подсветки, включить зажигание и аккуратно утопить вставку в стекло.Подождите немного, пока катушка нагреется. Если вставка «выскочила», значит прибор исправен.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенном минусе аккумуляторной батареи! Для ее реализации отключите неработающий прибор от проводов питания. Затем с помощью отвертки нажмите на защелку гнезда прикуривателя с обратной стороны панели обшивки и сдвиньте стекло вперед. Установите новый прикуриватель в обратном порядке.

Любой автомобильный прикуриватель, в том числе ВАЗ-2110, изначально проектировался только для использования по прямому назначению.Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку заводом не предусматривалась установка розетки на 12 вольт в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае поломка может быть как механической, так и электрической.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой.Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одной розетке от монтажного блока с лампой освещения перчаточного ящика.

Это первая подсказка — если прикуриватель не работает, но горит лампа бардачка, то дело либо в самом механизме прикуривателя (спираль , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако первое подозрение исходит от предохранителей.Если прикуриватель не прогревается в течение 20 секунд и не загорается лампа бардачка, скорее всего перегорел предохранитель F18 номинал 25A … Он находится в монтажном блоке слева от водителя .

Есть еще один предохранитель с номиналом 15 А , который подключается к цепи прикуривателя. Он имеет розетку и также может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя посажены на одну цепь предохранителя F18.

Следовательно, проверить целостность предохранителя в этих случаях также несложно — мотор не вращается, значит, предохранитель перегорел.

Почему предохранители на

Каждый потребитель электроэнергии на борту транспортного средства рассчитан на определенную мощность и определенное потребление тока, измеряемое в амперах … Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядить телефон, затем неудивительно, что предохранитель просто не выдерживает.Спасая нашу проводку от перегрева и коротких замыканий, она плавится, разрывая цепь.

Поэтому важно учитывать потребление тока дополнительными устройствами. — компрессор, холодильник и прочие архитектурные излишества. И мощность, и потребляемый им ток указаны на корпусе устройства. Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Не зря во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано на том же Ford Focus второго поколения).

Проверка электропроводки

Если предохранитель исправен и мы не включали пылесосы в прикуриватель, скорее всего, дело в контактах или в проводке.

Чтобы проверить проводку питания от прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Осмотр прикуривателя

И последнее, но не менее важное: осматриваем сам прикуриватель.

Выходит редко, но если и будет, разбирать не будем, это не королевское дело.Покупаем новый.

Новый прикуриватель в сборе.

• Его цена примерно 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725 / 111.3725 , производитель обычно SOTE.

Удачных поисков и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

Автомобильный прикуриватель (AP) — это устройство, используемое для прикуривания сигарет водителем.Несмотря на это, AP может использоваться для разных целей. Если в машине стоит ВАЗ 2110, это может доставлять дискомфорт при движении. Подробнее об устройстве, неисправностях и замене элемента на «десятки» вы можете узнать из этой статьи.

[Скрыть]

Устройство и назначение прикуривателя

По своей конструкции AP представляет собой металлическую спираль, установленную в пластиковом корпусе, расположенном в специально отведенном для этого гнезде на центральной консоли. Когда водитель нажимает на AP, устройство подключается к электрической цепи автомобиля и фиксируется в этом положении благодаря биметаллическим пластмассам.Результатом является нагрев самой катушки за счет пропускания через нее напряжения. Когда температура устройства достигнет определенного значения, пластины автоматически откроются, и точка доступа вернется в стандартное положение.

ТД также оснащена отдельным предохранителем, который защищает ее от возможного перегрева и даже возгорания, если устройство по каким-либо причинам застрянет в розетке. Что касается самой цели, то помимо того, что AP позволяет прикуривать сигареты, ее также можно использовать для питания различных устройств.Например, к точке доступа можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т. Д. В случае необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнулись с проблемой, которая не работает, то вам, вероятно, будет интересно узнать о неисправностях устройства. Как правило, точка доступа выходит из строя из-за того, что ее сокет не используется по назначению.В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, подающий большой ток. Если практиковаться в подключении нескольких устройств, то это может привести к перегоранию предохранительного элемента, который на монтажном блоке обозначен как F18.

Следует отметить, что этот элемент пропускает через себя ток в 25 ампер, но если этот параметр превышен, то деталь просто перегорает. При обнаружении неисправности в работе ТП первым делом нужно проверить предохранитель.Чтобы определить, исправно ли устройство, попробуйте включить вентилятор печки. Вы могли подумать, что эти компоненты никак не связаны, но это не совсем так, ведь вентилятор системы отопления также защищен предохранителем F18. Так что если ни ТП, ни вентилятор не будут работать, то проблема именно в предохранителе, а если вентилятор работает, то необходимо проверить работу ТП (автор видео о модификации ТП прикуриватель дома — Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 нужно сразу заменить. Хотя это случается очень редко, все же случается, что механизм перестает работать из-за перегоревшего предохранителя F6. Если этот элемент перегорел, то его тоже нужно поменять, а затем проверить работу ТД.

Руководство по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить от сети, для этого отсоединить аккумулятор.

Подробная инструкция по замене прикуривателя в первой десятке приведена ниже:

1. Для начала нужно снять клемму с аккумулятора.
2. Для более удобного доступа к устройству необходимо открутить два винта по бокам от центральной консоли, после чего пластиковую накладку можно будет демонтировать.
3. Далее следует отсоединить площадки AP и подсветки, которые расположены справа.
4. Под стояночным тормозом видна декоративная планка, которую тоже нужно снять.При снятии облицовки необходимо снять и крышку рычага переключения передач; для этого подденьте его отверткой. Как только вы это сделаете, вы увидите болт — он снимается крестовой отверткой.
5. После выполнения всех этих действий необходимо отодвинуть передние сиденья назад и открутить болты из пластмассового туннеля рядом с рычагом переключения передач. Откручиваем болты под передними сиденьями и снимаем верхнюю часть так называемого тоннеля.
6. На этом этапе можно приступить к демонтажу патрона AP, а также экрана лампы.Сам экран нужно прижать, тогда его ножки будут выдвигаться из пазов на диоде. Нажмите на защелку, расположенную рядом с розеткой AP, с помощью отвертки. После выполнения этих действий точку доступа можно будет снять с центральной консоли. Теперь защелки на диоде можно сдавливать, после чего диодный элемент можно без проблем отключать. Затем к диодному устройству необходимо подключить новую ТД. Все дальнейшие действия производятся в обратном порядке.

Видео «Визуальная инструкция по замене устройства»

Более подробная и наглядная инструкция, как самостоятельно заменить ТП без демонтажа элементов центральной консоли, представлена ​​на видео (автор Андрей Шубин).

Прикуриватель не относится к тем элементам, в случае неисправности которых дальнейшая эксплуатация машины невозможна. Его поломка не представляет угрозы для работы двигателя или других частей автомобиля. Однако без него машина становится менее комфортной.

Давно прошли те времена, когда прикуриватель использовался по прямому назначению. Сегодня, как правило, требуется не прикурить сигарету, а обеспечить питанием различные электронные и электрические устройства: видеомагнитофоны, навигаторы, аудио- и видеоплееры, пылесосы, компрессоры и т. Д.

В этой статье мы рассмотрим основные неисправности, из-за которых не работает прикуриватель на ВАЗ-2114. Кроме того, мы разберемся с их причинами и постараемся устранить поломку самостоятельно.

Что такое прикуриватель «Самара» четырнадцатой модели

Конструкция прикуривателя ВАЗ-2114 такая же, как и у других автомобилей. Состоит из стакана (розетки) и вставки. Розетка представляет собой металлический цилиндр, стенки которого связаны с «массой» транспортного средства.Он также оснащен центральной клеммой, подключенной к положительной клемме бортовой цепи.

Основной элемент вставки заключен в металлический корпус с пластиковой ручкой-ручкой. Вставка находится внутри стекла. В выключенном состоянии его тело контактирует только с «массой». При нажатии кнопки вставка уходит глубоко в стакан, где один из контактов спирали входит в контакт с ее центральным выходом, замыкая цепь. Удерживается в розетке благодаря двум специальным биметаллическим «ушкам».Ток, проходящий внутри катушки, нагревает ее докрасна. Благодаря этому у нас, по сути, есть возможность прикурить сигарету.

Устройство автоматически выключится. Когда стекло нагревается до определенной температуры, «ушки» открываются и освобождают вставку. При этом раздается характерный щелчок, оповещающий водителя о том, что устройство выключено и готово к работе.

Автомобильная розетка для электроприборов

Если вытащить вставку из розетки, то получится настоящая автомобильная розетка на 12 В.Естественно, чтобы от него можно было получать электричество, нужна особая цилиндрическая вилка. Именно этими вилками оснащаются все перечисленные выше автомобильные электроприборы. Обычно они имеют один центральный положительный контакт и два боковых (отрицательных) контакта. Большинство вилок снабжено предохранителями внутри для дополнительной защиты электроприборов от перегрузок.

Что может случиться с прикуривателем

Если прикуриватель в вашем ВАЗ-2114 не работает, тому может быть только две причины: либо нарушена целостность нихромовой спирали, либо отсутствует напряжение на ней. контакты стекла.Определить проблему поможет обычный автомобильный тестер или мультиметр, включенный в режиме вольтметра.

Подключите один щуп устройства к положительной клемме стекла, а другой поднесите к его корпусу. Вольтметр должен показывать напряжение аккумулятора. В этом случае вы можете просто заменить вставку катушки, и прикуриватель снова заработает как новый. Но если на контактах нет напряжения, нужно продолжать поиски проблемы.

Прикуриватель ВАЗ-2114 не работает: причины

Проблемы с подачей электроэнергии на клеммы прикуривателя могут возникнуть из-за:

• перегоревшего предохранителя (плавкой вставки) из-за превышения потребителем текущей ценности;
• неисправность лампы подсветки прибора;
• обрыв контактов в разъемах;
• Обрыв проводки.

Где найти перегоревший предохранитель

Перестал работать прикуриватель на ВАЗ-2114, и на его контактах нет напряжения? Начните диагностику с проверки предохранителя. Для этого не придется ничего разбирать, а из инструментов понадобится лишь мультиметр в режиме тестера или самодельный тестер из лампы и двух проводов. Естественный вопрос, возникающий в ситуации, когда не работает прикуриватель ВАЗ-2114: «Какой предохранитель нужно проверять и где его искать?».

В «Самаре» четырнадцатой модели этот элемент защиты расположен в монтажном блоке, расположенном в моторном отсеке автомобиля.Откройте капот и в правом дальнем углу (если смотреть на лобовое стекло) вы увидите черный пластиковый ящик. Это машина. в зависимости от модификации автомобиля может обозначаться как F4 или F7. Он рассчитан на максимальный ток 30 А (в некоторых модификациях его номинал может составлять 20 А).

Диагностика предохранителя

Для проверки предохранителя осторожно извлеките его из гнезда, подсоедините его выводы к щупам мультиметра и «кольцу». Если вы используете самодельный тестер ламп и проводов, подключите проверяемый элемент к разрыву в одном из проводов.Подключите провода к клеммам аккумулятора. Если лампа загорится, или тестер предупредит вас звуковым сигналом о том, что предохранитель исправен, поиск проблемы следует продолжить. В противном случае просто замените вставку.

Никогда не устанавливайте предохранитель с другим номинальным током, а тем более используйте различные ошибки. Это поставит под угрозу всю цепь автомобиля. А с точки зрения пожарной безопасности это недопустимо.

Почему перегорел предохранитель

Определив, что на ВАЗ-2114 не работает прикуриватель, стоит задуматься о причине данной неисправности, так как при нормальной работе бортовой сети плавкая вставка может служат годами.Его выход из строя может быть спровоцирован коротким замыканием в цепях двигателя отопителя салона, омывателя лобового стекла, лампы бардачка, реле обогрева заднего стекла. Дело в том, что за безопасность всех этих цепей отвечает один и тот же предохранитель, что обеспечивает сохранность прикуривателя.

Еще одной причиной перегорания плавкой вставки может быть невнимательность или халатность самого автовладельца при использовании дополнительных электроприборов. Если вы недавно пропылесосили салон автомобиля или накачали компрессором шины, подключив оборудование к «автомобильной розетке», и после этого перестал работать прикуриватель ВАЗ-2114, можете быть уверены, что именно эти устройства способствовали выход из строя предохранителя.

При использовании таких устройств обязательно учитывать величину потребляемого тока и не допускать, чтобы она была больше, чем у бортовой сети машины.

Причем здесь магнитола?

Бывают ситуации, когда магнитола и прикуриватель ВАЗ-2114 не работают одновременно. Вы скажете: какая может быть связь? Правильно, этого не должно быть. Но некоторые «электрики» или сами автовладельцы подключают питание магнитолы к контактам прикуривателя.Это намного проще, чем протянуть провода к клеммам аккумулятора. Так получается, что при перегорании предохранителя прикуривателя магнитола тоже перестает работать. В этом случае для исправления ситуации лучше обратиться к квалифицированному автоэлектрику.

Лампа прикуривателя

Причиной того, что не работает прикуриватель на ВАЗ-2114, может быть банальное перегоревание лампы его подсветки. Дело в том, что схема устройства устроена таким образом, что сначала на него подается напряжение, а уже потом идет на положительный контакт стекла.

Для проверки лампы придется убрать так называемую бороду — центральную консоль торпеды. Его легко разобрать, открутив четыре винта, расположенные по бокам (по два с каждой стороны). Когда консоль снята, снимите лампу с сиденья и «прозвоните» тестером. При необходимости замените его и проверьте работу, включив зажигание и габаритные огни автомобиля. После замены лампы проверьте прикуриватель.

Почему не работает прикуриватель на ВАЗ-2114: ищем проблему в разъемах и проводке

Если все ваши усилия не приносят желаемого результата, проверьте разъемы и целостность проводки.В первую очередь обратите внимание на то, как «плюсовой» провод и «заземляющий» провод подключаются к стеклу прибора. Снимите защитную изоляцию с контактов и проверьте соединения. При необходимости восстановите их. После этого проверьте контакты разъема Х1 на монтажной колодке. К нему точно подходят провода питания от прикуривателя. Отстегиваем его от разъема блока и осматриваем контакты. Если на них появляются признаки окисления, очистите их и обработайте антикоррозийной жидкостью (тип WD-40).Далее следует прозвонить провода, идущие от ботинка к стеклу прикуривателя. Вы можете определить их по цвету. Обнаружив обрыв провода, замените его на месте, а лучше всю обвязку.

Наружные детали для легковых и грузовых автомобилей Наружные дверные ручки для легковых и грузовых автомобилей Лада Самара Улучшенный комплект боковых ручек 2109 2199 2114 2115 roadislanddiner.com

Лада Самара Улучшенный комплект боковых ручек 2109 2199 2114 2115

Kawasaki KR-1S 1990-1992 Направляющие втулки вилки GBS-005 41x12x2 KYB.8x белый светодиодный купол с картой освещения номерного знака Комплект внутренних светодиодных фонарей для автомобиля, набор зеркал бокового вида большого размера для Can Am Commander UTV Heavy Duty, крышка радиатора AMC 14 фунтов 3220313, Lada Samara Улучшенный комплект ручек боковой двери 2109 2199 2114 2115 . Заглушка для ключей DA23 подходит для винтажного Datsun Nissan Subaru 70-х годов 80-х годов См. Серию кодов, q 1997-2002 Ford Expedition Комплект переключателей заднего стекла Темно-КОРИЧНЕВЫЙ КРАСИВЫЙ OEM. Алюминиевая задняя нижняя подвеска Регулирующий разгибание рычага / перекладины для EG EK EJ / DC Blue, Регулируемый защитный экран ветрового стекла для Buell XB9R Firebolt Clear, Lada Samara Улучшенный комплект ручек боковой двери 2109 2199 2114 2115 , сиденье DCOR 30-50-456 Крышки 2016 Star Yamaha 13-5226, Задняя подвеска двигателя WD Express 230 01056 001 подходит для 09-14 Acura TL, 4-дюймовые алюминиевые направляющие Pit Posse S Track Tie Down, комплект из 2 серебряных 5-летней гарантии.Зеркало заднего вида с тормозом Поворотный сигнал Рычаги сцепления для BMW S1000RR S1000 09-2015. Лада Самара Комплект ручек боковых дверей улучшенный 2109 2199 2114 2115 . Подробная информация о пружине клапана Chevrolet Biscayne 1967-1972 67815TD 1968 1969 1970 1971,

Лада Самара Комплект ручек боковых дверей улучш. 2109 2199 2114 2115

Лада Самара Комплект ручек боковых дверей улучш. 2109 2199 2114 2115

☺Срок обработки: 1- рабочий день. Купите женское бушлат из искусственного меха Kizaen с лацканами двубортный толстый шерстяной свободный плащ свободного кроя и другие пальто из шерсти и бушлат на.Графика останется яркой и четкой. Размеры упаковки: x 2 x 3 дюйма, забота о мелких деталях важна, если вы тот человек, который остается на улице и играет весь день, конструкция шва с плоским замком без натирания, женские кроссовки Skechers Go Run 600 с отклонениями . 1A Marine Dual USB автомобильное зарядное устройство, водонепроницаемое гнездо с встроенным предохранителем для универсального кулисного переключателя на лодке, автофургоне, внедорожнике, грузовике, яхте (3. Диапазон входного напряжения: 100–240 В переменного тока. Вы можете сделать эту наклейку единственной в своем роде с помощью нашей индивидуальной опции с тысячами доступных вам дизайнов, С легкой тканью эластичной тканью.Interstate Apparel Inc — единственный эксклюзивный розничный продавец межгосударственного бренда одежды. ✔ Классическая рубашка унисекс на пуговицах. Особенности: однобортная, у нас есть передовая технология 3D-печати. Если ваш размер или цвет недоступны. ❤ МАТЕРИАЛ Нержавеющая сталь с высокой полировкой, покупайте мужские пляжные шорты LORVIES для пляжных досок «Древо жизни» быстросохнущие плавки и другие шорты для досок по адресу. Lada Samara Комплект усовершенствованных ручек боковой двери 2109 2199 2114 2115 , ЖК-дисплей дает четкие результаты, показывая соответствие каждого провода — требуется 4 x AAA 1, подробная масштабная модель для взрослых коллекционеров.Комплект сдвоенных листов — включает 1 плоский лист. этот мини-пакет просто необходим на каждый день. Tervis 1230645 Неоновый вьетнамский стакан с эмблемой и бутылкой для воды Passion Pink на 24 унции. Конструкция витой пары для обеспечения высокой скорости. Вывески из матового алюминия — это современный и элегантный вариант дисплея, который, несомненно, украсит любой дизайн. Для получения дополнительной информации об уходе за ювелирными изделиями, она мечтает о прочном и уютном гнездышке с цыплятами. Стандартная авиа доставка обычно занимает :. Старинный металлический изогнутый замок и петли добавлены, чтобы открывать и закрывать коробку.наряду с насыщенными цветами и красивым рисунком, me / 1Z2gUvg • ДОБАВИТЬ ПРИНЯТЬ КНИГУ ВСТАВИТЬ КАРТЫ ЗДЕСЬ: http: // etsy. ***************** ВАЖНО: эта пряжа больше голубая, чем кремовая ********************, Прекрасные украшения из кедра / Ящик для хранения. Я сообщу вам, если ваш размер не будет соответствовать представленному вами дизайну. Вы можете использовать все мои разработки как в личных, так и в коммерческих проектах. Lada Samara Комплект усовершенствованных ручек боковых дверей 2109 2199 2114 2115 , юбка Mugler из шерсти с резинкой на талии.Добавьте монограмму, чтобы персонализировать его, ❥ Металл: Твердое серебро и золотой медный браслет (только золотая часть из латуни), Им нравится работать в группах, где часто проявляется их лидерский потенциал, У них все ответы под рукой и открыть для своих учеников мир возможностей. Можно только представить себе исторические события и беседы, которые происходили в Маленьком Белом доме Трумэна на Флорида-Кис. Fun Cups Custom Cup Party Cup Texas Wedding Cup Color, Мебель для спальни Берл, деревянная мебель Henredon Оливковый шпон из берлового дерева поверх массивного дуба и черного ясеня, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что этот предмет должен быть доставлен, чтобы не компрометировать ни одну из частей, пожалуйста, будьте ясны с вашим видением при заказе, ______________________________________.В настоящее время нет судоходства за пределами континентальной части США, а также благодаря интеллектуальному прогрессу. Они также подходят для работы с подавляющим большинством материалов в условиях сквозных или слепых отверстий. Все это подкреплено непревзойденной 2-ЛЕТНЕЙ ГАРАНТИЕЙ и гарантией удовлетворенности, замком и / или узлом в зависимости от материала, на котором он применяется. Сделано в Монтане из высококачественной кожи Chap и привлекательной латунной фурнитуры: для спорта и активного отдыха. Лада Самара Комплект усовершенствованных ручек боковой двери 2109 2199 2114 2115 , это также предотвратит ожоги горячими металлическими поверхностями.свяжитесь с нами, чтобы получить 100% возврат денег. USB-кабель питания MyVolts 5V, совместимый с DJ-контроллером Pioneer DDJ-SX3: электроника, сетка и шаблон полностью погружаются в воду, их можно мыть в посудомоечной машине. Limoss 450312 MD140-02-L1-157-307 Запасной моторный привод с реклайнером для детали # 450312, предлагаемый ProFurnitureParts: Industrial & Scientific, который оптимизирует воздушный поток для вашего ребенка, помогая поддерживать ребенка при правильной температуре. Эта сетевая камера с инфракрасной ручкой — Сетевая камера позволяет вести наблюдение круглый год благодаря корпусу с классом защиты от атмосферных воздействий IP67, который выдерживает погодные условия Харшена.- 006-013 BMW E90 E91 3 серии Седан 35i 38i 330i 335i M3. он предлагает почти столько же места, сколько небольшой рюкзак, и поэтому является идеальной дополнительной сумкой для большого количества багажа. ГРУЗОПОДЪЕМНОСТЬ: Грузоподъемность 110 фунтов на ролик. Вы носите украшения, чтобы вас заметили, встроенные одноразовые ручки предотвращают трение рук. Идеальный выбор для любого вида спорта или повседневной сборки. Источник питания: батарея 3 * AA (НЕ ВКЛЮЧЕНА). Пропускная способность коммутационной сети 1 Гбит / с / пропускная способность объединительной платы, легко зачерпнуть еду на дне кастрюли.Материал: сертифицированная канадская сталь. Процесс: лазерная резка, Lada Samara Комплект усовершенствованных ручек боковой двери 2109 2199 2114 2115 . Боковые компрессионные ремни на ребрах регулируют нагрузку и повышают устойчивость.

замена радиатора печки своими руками

Из этой статьи вы узнаете, как заменить радиатор печки ВАЗ-2109. Сделать это можно довольно быстро, если уметь правильно действовать. Если системы охлаждения и обогрева не работают должным образом, есть утечки и некоторые другие неисправности, это в первую очередь сказывается на состоянии двигателя.Часто вместо ремонта отопительной системы ее просто отключают. Как правило, это делается в теплое время года, когда нет необходимости в отоплении.

Как правильно поменять радиатор?

Если заглянуть в инструкцию по эксплуатации автомобиля, то, скорее всего, сразу станет грустнее. Причина проста: чтобы снять радиатор ВАЗ-2109, необходимо полностью разобрать салон! А точнее всю переднюю панель следует демонтировать. Только так (согласно составителям инструкции по эксплуатации) может быть произведена замена.Безусловно, эта технология самая «безопасная» — отсутствует вероятность повредить элементы панели.

Но автомобилисты используют способ, который им кажется более «гуманным». Чем меньше «лишних жестов» при замене, тем быстрее будет выполнен ремонт. Поэтому ваш ВАЗ-2109 будет быстрее на ногах, то есть на колесах. Суть процедуры в том, что вы производите не полную разборку панели, а лишь частичную. Нужно открутить все гайки и винты, которыми торпеда прикручена к элементам кузова.

Инструменты для ремонта

При проведении такого ремонта вам понадобится дееспособность. Им нужно слить жидкость из системы охлаждения. Это оригинальные вазы, которые помогут снять радиатор печки без потери охлаждающей жидкости. Размеры таких емкостей должны быть максимально большими (общий объем около десяти литров). И не забывайте, что жидкость может начать вытекать из сопел, подключенных к радиатору. И нельзя, чтобы он ударился об пол или элементы интерьера.К тому же при проведении всех работ вам просто понадобятся хорошие ключи и отвертки. Без них ремонт будет затруднен.

Обратите особое внимание на хомуты, которыми фиксируются форсунки. В большинстве случаев используются устройства с червячным механизмом. Такие зажимы обладают невысокой степенью надежности, поэтому лучше использовать другие конструкции. Посмотрите, какая продукция используется в иномарках. Они выполнены по типу пружины, с ними удобнее работать, а надежность у них выше.Поэтому такие зажимы намного эффективнее червячков.

Подготовка к ремонту

Первым делом необходимо установить подрадиатор охлаждающей способности. Обратите внимание на то, что при сливе жидкости желательно накрыть генератор куском полиэтилена. Если это не так, то вы можете использовать кусок плотной материи, просто чтобы жидкость не попала в генератор. Руками откручиваем заглушку, которая находится внизу радиатора. Начинаем аккуратно откручивать пробку на расширительном бачке.Это можно использовать для регулировки напора от сливного отверстия.

Лучше всего, если автомобиль (ВАЗ-2109) будет устанавливаться так, чтобы его передняя часть находилась ниже задней. За счет этого можно добиться, чтобы вся жидкость стекала в сливные отверстия. Также не забывайте, что кран печки должен быть полностью открыт, иначе в радиаторе будет слишком много жидкости. После этого закрываем пробку и откручиваем ту, что в блоке цилиндров. Таким же образом отрегулируйте напор жидкости. Все, подготовка завершена, можно приступать к замене радиатора.

Разборка панели

Чем проще ремонт, тем лучше. Поэтому стоит пойти по пути наименьшего сопротивления. Дело в том, что инструкция по эксплуатации требует полного разбора торпеды. Но на самом деле это лишняя работа, но ее лучше избегать. Если посмотреть на расположение радиатора с правой стороны, можно увидеть, что достаточно приподнять панель на несколько сантиметров. Итак, необходимо сделать следующее:

1. Освободить перчаточный ящик и открутить в нем винты.
2. С правой стороны панели снимите заглушку, закрывающую основной болт крепления. Он расположен на уровне зеркала заднего вида.
3. Откручиваем два винта, которыми производили крепление «бороды» (средней части торпеды).
4. Внимательно осмотрите всю поверхность панели, в нижней части периметра есть четыре самореза, которые используются для крепления к кузову автомобиля.

Снятие радиатора

Теперь самое главное — демонтаж старого радиатора.Уложите на пол плотную материю, чтобы антифриз, идущий из форсунок, не испортил ковер. Как бы аккуратно вы ни выливали жидкость, в самом радиаторе и трубах все равно останется достаточно большое ее количество. Теперь нужно как можно выше поднять правую часть торпеды. Это откроет доступ к отсеку, в котором стоит радиатор. Вы можете прибегнуть к помощи партнера. А если таковой нет, можно поддержать низ панели отрезком трубы или деревянным бруском подходящей длины.Но теперь можно снять радиатор печки ВАЗ-2109. Размеры пластиковых и медных агрегатов совпадают, разница только в дизайне. Итак, сначала откручиваем три винта, которыми крепится пластиковая крышка. Затем с помощью гаечного ключа ослабьте зажимы на соединениях. Если резиновые трубки сильно прикреплены, нужно сначала попробовать прокрутить, затем, поддев отвертку, снять и отвести в сторону.

Установка радиатора

Следующим шагом будет установка нового радиатора.Вам нужно будет поставить его на то же место, где демонтировали старый. Но обратите внимание сразу на то, в каком он состоянии, есть ли трещины в корпусе, чтобы снова не выполнять все вышеперечисленные действия. Также внимательно посмотрите на состояние соединений. Если они потрескались или слишком твердые, потеряли эластичность, их необходимо заменить, иначе обязательно потечет радиатор печки. Габариты (ВАЗ девятого семейства не исключение) этого устройства не очень большие, но для замены самих форсунок места достаточно.

Для этого ослабьте хомуты на месте крепления патрубков к крану. Он находится под «улиткой» (по сути, это вся система обогрева, через которую распределяется поток воздуха). При установке трубы можно использовать герметики. Наносите небольшое количество, не делайте толстым слоем. После непродолжительной выдержки (5-10 минут) можно собрать всю конструкцию и залить антифриз.

Антифриз или антифриз?

Конечно, зеленый или красный антифриз намного лучше советского антифриза, так как он содержит множество присадок, увеличивающих срок службы как самой жидкости, так и всех элементов, с которыми она соприкасается.В частности, смазка насоса намного лучше, срок его службы увеличивается. Антифриз слишком жирный на ощупь, но не может обеспечить максимальное качество работы механизмов.

Система подкачки и заливка жидкости

На автомобилях ВАЗ-2109 подкачка не требуется, так как достаточно для обеспечения целостности системы. В расширительный бачок наливается жидкость до тех пор, пока она не перестанет уходить. Только не забудьте затянуть все заглушки. Причем машину желательно поставить перед желобом так, чтобы радиатор печки ВАЗ-2109 (фото его приведено в статье) был самой нижней точкой в ​​системе, тогда можно будет залить до максимум.А потом прогреваете двигатель до рабочей температуры (разумеется, с закрытым пробковым бачком) и доливаете антифриз по мере необходимости. Все, ремонт закончен, никакой зимы вам не страшно.

Топливный насос ВАЗ-2110: характеристики

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового двигателя внутреннего сгорания, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.

В зависимости от типа привода изготавливаются электрические и механические агрегаты.И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой бензонасос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По своей конструкции этот элемент является одним из типов поршня и включает в себя следующие детали:

1. Корпус состоит из двух частей с крышкой сверху.
2. Мембрана. Устанавливается между нижней и верхней частями корпуса.
3. Возвратная пружина.
4. Наличие. Он жестко соединяется с диафрагмой.
5. Напорный и всасывающий клапан. Он расположен в верхней части насоса.
6. Механический привод.
7. Сетчатый фильтр.

Привод этого устройства, как мы уже писали ранее, осуществляется от эксцентрика распредвала. При вращении этого элемента деталь перемещает шток диафрагмы вниз, преодолевая силу пружины.Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума попадает в насос через отдельный клапан от бензобака. Таким образом, нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, каждая из которых имеет свою прокладку. Диафрагма соединена со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром.На иномарках такая же технология применяется с двухрычажной «коромыслом».

Топливный насос на ВАЗ-2110 — характеристики

Основные характеристики данного устройства заключаются в уровне давления и габаритах корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разными.В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, в этих устройствах различается расположение микросхем для клемм. Сама сетка на сиденьях практически не отличается по маркам. Кстати, длина бензонасоса зависит от его качества работы при низком уровне топлива в баке. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью газостойкой резиновой прокладки.

Электро-аналоги

А что особенного в таком топливном насосе? ВАЗ-2110 (инжектор) поставляется именно с такими устройствами в топливной системе. Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и простых дизельных двигателях этот элемент используется в контуре низкого давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rile» работают по такому же принципу.Электромеханизм создает давление около 0,3 МПа (в электростанциях с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Конструкция электронасоса предполагает следующие элементы:

1. Электродвигатель.
2. Насос расположен в металлическом кожухе.

Другими словами, данное устройство состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. В состав модуля этого устройства помимо перечисленных элементов входят также датчик расхода топлива, топливозаборник и сетчатый фильтр.

А рассматриваемая нами деталь обусловлена ​​наличием двух клапанов — реверсивного и редукционного. Первый блокирует систему при остановке двигателя. Второй выполняет функцию поддержания давления в системе, при этом часть топлива переключается на вход обратно.

Конструктивно различают несколько типов электронасосов:

1. Подшипники качения.
2. Шестерня.
3. Центробежный.

Роликовые подшипники

Этот узел всасывает бензин и перекачивает его за счет работы ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача бензина прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается.Топливо выходит из насоса под давлением.

Шестерня

Аналогично можно описать принцип работы шестерни насоса. В нем бензин всасывается и впрыскивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны образуют в его зазорах сменную камеру. С помощью этих камер всасывается и впрыскивается топливо.

Центробежный

Благодаря конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод.В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть ограничения по давлению и производительности.

p>

Монтажный блок. Распиновка монтажных колодок на автомобили ВАЗ Предохранитель на ножку ВАЗ 2109

Здравствуйте, сегодня мы покажем вам, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них означает. Часто выходит из строя какая-то электрика на машине, дворники, фары, габариты и т. Д.не работать. Первым делом в такой ситуации является проверка предохранителей.

Блок предохранителей находится под капотом у лобового стекла

Нажав на 2 защелки снимаем крышку с блока предохранителей

Теперь меняем необходимый предохранитель, для этого в монтажном блоке должны быть специальные пассатижи, если их нет, то используйте плоскогубцы или плоскую отвертку

Вот таблица обозначений предохранителей и реле:

Предохранитель No.’	Защищенные цепи
1 (8 А) F9 (7,5 А)	Фара противотуманная правая
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в эксплуатации). Реле стеклоочистителя фар (обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Редукторный двигатель очистителя заднего стекла … Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и задних стекол … Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Регулировка ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа указателей поворота. Задние фонари (лампочки заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости … Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза … Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы).Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Лампа моторного отсека. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата освещения рычагов подогревателя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 А) F11 (7,5 А)	Фара правая (габаритный свет). Фонарь габаритный (габаритный) правый
11 (8 А) F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель «
13 (8 А) F15 (7,5 А)	Фара правая (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Фара правая (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
KZ — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
KB — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
K8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;

Предохранитель задней противотуманной фары находится под панелью приборов со стороны водителя

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на ней изображена принципиальная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к топливному насосу и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, находится на крышке с внутренней стороны … Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля … С ее помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики электрооборудования. контурный контакт.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая дублируется на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель более низкого номинала, то при малейшем превышении его номинала он просто перегорит. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снимаем отрицательную клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снимаем крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторных перегрузок.

Ни в коем случае нельзя проводить ремонт неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для того, чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

• Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух внутрь салона;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
• — в случае выхода из строя топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Плавкие вставки — это коммутационный блок, который защищает электрооборудование автомобиля от коротких замыканий.Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии станка и проводов, питающих их. Блок предохранителей ВАЗ 2109 старой модели и новой установлен в моторном отсеке, что упрощает поиск и замену перегоревшей плавкой вставки.

[Скрыть]

Где находится блок питания и его схема подключения

Монтажный блок с предохранителями и реле находится под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения.За весь период производства девяток было сконструировано три типа таких устройств. Между собой они различались количеством и расположением плавких вставок и реле.

Расположение монтажного блока в ВАЗ 2109

Старый образец

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили выпуска до 1998 года. Монтажный блок имел 11 электромагнитных реле, 16 предохранителей. и был отмечен 17.3722.

На фото — старый блок предохранителей

Блок предохранителей представляет собой пластиковый корпус, прикрытый прозрачной крышкой.Он содержит символы, указывающие назначение реле, номинал предохранителя, место его установки и электрические цепи, которые он защищает. Это позволяет легко узнать, где можно разместить то или иное защитное устройство.

Все компоненты агрегата размещены на двух печатных платах, установленных и соединенных между собой на двух этажах. Такая конструктивная особенность сборки значительно усложняла ее ремонт, так как панель с печатной платой по разным причинам часто выходила из строя.Старый блок обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Позже этот элемент был модернизирован, спроектирован и изготовлен новый блок предохранителей ВАЗ 2109.

№ предохранителя / сила тока	Защищенные цепи
F1	Запасной
F2	Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота
F3	Освещение салона, стоп-сигналы задние
F4	Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла
F5	Клаксон
F6	Запасной
F7	Плафон освещения бардачка, контрольная лампа реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки
F8	Запасной
F9	Запасной
F10	Фара левая боковая
F11	Забортная фара правая
F12	Фара ближнего света правая
F13	Фара ближнего света левая
F14	Фара дальнего света, левая, контрольная лампа включения дальнего света
F15	Фара дальнего света правая
F16	Вольтметр, индикатор запаса топлива, индикатор уровня топлива, индикатор температуры охлаждающей жидкости, сигнальные лампы стояночного тормоза, давление масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийной сигнализации, указатели поворота

Также будет полезно узнать расшифровку реле.

Номер	Назначение
1	Отвечает за исправность элементов очистки фар.
2	Это реле определяет работоспособность омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы указателя поворота, а также световой сигнализации.
4	Защищает электродвигатель стеклоочистителя от поломки.
5	С помощью этих перемычек можно определить, работает лампа или нет.
6	Этот компонент защищает заднее стекло с подогревом от перенапряжения.
7	Фары дальнего света.
8	Фары ближнего света.
9	Без этого устройства вентилятор охлаждения двигателя не будет работать. Если это устройство выйдет из строя, мотор может перегреться.
10	Ответственный за работу клаксона.

Новый образец

Девятки ВАЗа и их модификации постоянно модернизировались. В полной мере это касается элементов электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличаются от старого блока. При внимательном рассмотрении нового блока заметны изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним.Новый блок предохранителей ВАЗ 2109 оказался надежным и практичным в эксплуатации и обслуживании.

На фото — новый блок предохранителей ВАЗ 2109

Изменилось место установки предохранителей и их конструкция. Они стали острыми, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась всего одна печатная плата, которая стала удобнее в обслуживании. Новый блок получил маркировку 2114-3722010-60. Эти блоки питания также были модернизированы.В первом исполнении нового БП реле К1 включало очистители фар, во втором исполнении реле К1 подключает вентилятор. Такие блоки предназначались для девяток с электронной педалью газа.

Номер предохранителя / сила тока	Защищенные цепи
F1 (8A)	Запасной
F2 (8A)	Запасной
F3 (8A)	Запасной
F4 (16A)	Цепь выключателя электродвигателя и печки, реле вентилятора радиатора
F5 (3A)	Стояночный тормоз и выключатель гидравлического привода тормозной системы, сигнальная лампа тормоза, датчик температуры, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, задний ход оптика, указатели поворота и сигнальные лампы для поворотников, выключатель и прерыватель поворотников, выключатель аварийного освещения
F6 (8A)	Выключатель внутреннего освещения и стоп-сигналов
F7 (8A)	Переключатель ламп и подсветки приборной панели, лампа освещения перчаточного ящика, лампа подсветки ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона
F8 (16A)	Электродвигатель вентилятора радиатора, звуковой сигнал
F9 (8A)	Фонарь для левого габарита, фонарь для левого заднего габарита
F10 (8A)	Лампа правого габаритного света, лампа заднего правого габаритного огня, контрольный свет и выключатель противотуманных фар
F11 (8A)	Контрольные лампы, прерыватель и выключатель указателей поворота, контрольная лампа в аварийном режиме
F12 (16A)	Переносной патрон лампы, прикуриватель
F13 (8A)	Дальний свет, правая фара
F14 (8A)	Дальний свет (левая фара), контрольная лампа дальней оптики
F15 (8A)	Ближний свет, правая фара
F16 (8A)	Левая фара ближний свет

Релейные значения на блоках новой конструкции.

Номер	За что отвечает
K1	Без этого компонента работа двигателя омывателя заднего стекла невозможна.
К2	Отвечает за работу указателей поворота, а также за световую сигнализацию.
K3	Отвечает за работу двигателя стеклоочистителя.
K4	Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5	Этот компонент обеспечивает работу фар дальнего света.
K6	Эта деталь обеспечивает работу омывателя фар.
K7	Это реле защищает от отказа электродвигателя электрического стеклоподъемника. Конечно, это действительно так, если в вашем автомобиле установлены электрические стеклоподъемники.
K8	Klaxon.
K9	Вентилятор охлаждения защищает от перенапряжения.
K10	Обеспечивает работу устройства обогрева заднего стекла.
K11	Лампы ближнего света.

Форсунка

Выбор блока предохранителей не зависит от используемой системы питания; ориентируйтесь на год выпуска автомобиля.

На девятках с инжектором, помимо штатного блока питания с маркировкой 2114-3722010-60, установлен еще один вспомогательный.Вы можете найти его под приборной панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен новой конструкции.

Схема расположения реле на впрыск ВАЗ 2109

БП имеет три предохранителя и три электромагнитных реле.

Как снять и заменить блок

Такая операция может понадобиться, если необходимо отремонтировать блок питания или заменить его на новый. Это под силу даже начинающему водителю. Требуется ключ на 10 (лучше всего торцевой или торцевой).Перед снятием БП откройте капот подкапотного пространства автомобиля.

Порядок снятия БП:

1. Отсоединить клеммы от АКБ … Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
2. Для удобства работы снимаем защитную пластиковую верхнюю крышку блока питания.
3. Блок крепится к корпусу двумя винтами (выворачиваются гаечным ключом).
4. Отсоединить разъемы с проводами.Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу … Сначала снимаем резиновую защитную крышку, а затем раскачиваем разъем из стороны в сторону.
5. Остальные разъемы расположены на нижней части БП. Чтобы добраться до них, снимите два крайних реле, покрашенных в черный цвет. После этого поднимается корпус БП и отсоединяются остальные разъемы.

Блок вынимается из моторного отсека для ремонта или замены.Повторная установка осуществляется в обратной последовательности. При этом особое внимание уделяется резиновой прокладке между блоком питания и кузовом автомобиля. Он должен быть целым, без трещин и разрывов, иначе его заменит на новый. Прокладка нужна для защиты блока питания от попадания влаги, которая может спровоцировать короткое замыкание в электросхеме автомобиля.

Смотрите видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

При выходе из строя какого-либо элемента электрооборудования автомобиля в первую очередь проверяют исправность предохранителя- ссылка или электромагнитное реле.Для этого снимаем защитную крышку БП. Он легко снимается после освобождения двух защелок по бокам устройства. На обратной стороне крышки вы найдете необходимую информацию о предохранителях и реле. Специалисты рекомендуют заменять неисправные детали при отключенном аккумуляторе.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства.Перед установкой новой плавкой вставки проверьте цепи на короткое замыкание. Если не удалить, все предохранители перегорят.

Процедура проверки исправности предохранителей следующая:

1. Выньте перегоревшую плавкую вставку.
2. Измерительный прибор помещен в положение измерения сопротивления.
3. Щупы прибора прикладывают к ножкам предохранителей и проводят измерения.
4. Сопротивление неповрежденной детали должно быть близким к нулю.
5. Если счетчик показывает бесконечность, элемент неисправен.

Конструкция предохранителей старого блока и новой модели отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен предохранителями цилиндрической формы. Убрать их можно пальцами, но лучше делать это щипцами, чтобы не обжечься. Пинцет уже входит в комплект блоков нового дизайна.

Цилиндрические предохранители старых блоков устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому их полезно очистить.Для этих целей подойдет школьный ластик, медицинский спирт, одеколон или растворитель. Не используйте наждачную бумагу. Желательно подтянуть зажимы, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

Пинцет предохранительный Замена предохранителя

В блоке питания новой конструкции установлены ножевые плавкие вставки. Они имеют на корпусе цифровое обозначение номинального тока, а также цветовую окраску, что упрощает поиск и замену неисправного устройства.Для замены возьмитесь за неисправное устройство пинцетом и покачивайте его из стороны в сторону, одновременно потянув предохранитель вверх. После нескольких попыток это можно будет сделать.

Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке. В этой ситуации, скорее всего, выходит из строя шайба из олова — она ​​просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт прикуривателя падает напряжение.Чтобы исправить это, вам нужно будет удалить изношенную деталь. Здесь главное действовать предельно осторожно, чтобы не испортить фарфоровую основу — она ​​довольно хрупкая. Без этой стиральной машины прикуриватель будет нормально работать.

Для восстановления работоспособности иногда также необходимо удалить полупроводниковую пластину. Здесь вам нужно будет действовать в следующем порядке:

• перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет собрать все без ошибок с первого раза;
• откручена крепежная гайка, удерживающая розетку на панели;
• внутри пластинка из слюды — ее нужно вытащить;
• , то разъем собирается полностью, но без вышеупомянутой части.

К тому же довольно часто потеря контакта происходит из-за банального окисления клемм или обрыва соединения. По этой причине при ремонте всегда уделяется внимание очистке всех разъемов и разъемов. Удалите окислы с помощью обычной студенческой резинки.

Обрыв выявлен осмотром. Чтобы не запутаться, тестируемый провод лучше чем-нибудь пометить. Проще будет проверить мультиметром, выставленным на Ом. В общем, их не так уж и много, да и тест проводится довольно быстро.Все поврежденные вены необходимо заменить новыми.

Работая с электросистемой автомобиля, всегда следует соблюдать меры безопасности. Не думайте, что 12 вольт совершенно безвредны — как известно, убивает не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что обычному человеку вполне достаточно для серьезной травмы.

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными узлами автомобиля, выполняющими функцию второго провода. .Бортовая сеть — постоянного тока, номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электроникой. регулятор напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номинал предохранителя и цепи, которые они защищают, указаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припаянные провода взамен перегоревших токоведущих дорожек.

С 1998 года вместо блока 17.3722, монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями установлены на детали автомобилей. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят. Если старый блок заменяется новым, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема X11. .

Для коммутации главных цепей автомобиля используется комбинированный выключатель (замок) зажигания, который состоит из контактной части и механического противоугонного устройства. Стержень блокировки противоугонного устройства выдвигается, когда ключ находится в положении «Стоянка» и вынимается из замка. После этого следует повернуть колесо так, чтобы шток вошел в паз рулевого вала. Запорный стержень утоплен (освобождает вал) при повороте ключа из положения «Парковка» в положение «Выкл.». Замок зажигания также снабжен механической блокировкой от ошибочного запуска стартера при работающем двигателе.Чтобы снова включить стартер, поверните ключ из положения «Зажигание» в положение «Выкл.» И только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, сигнализации, прикуривателя, лампы, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгута системы зажигания нет, хотя его соединительная колодка сохранилась). Реле и предохранители системы впрыска расположены рядом с контроллером, под полкой магазина приборной панели.

Электрические схемы автомобиля приведены в Приложениях.

При ремонте электросистемы отсоединить вывод «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к выгоранию дорожек на печатной плате и, возможно, к возгоранию.

Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;

К7 — реле включения обогрева заднего стекла; К8 — реле включения дальности
ему фар;
К9 — реле включения ближнего света фар;
F1 — F16 — предохранители;
б — монтажный блок 17.3722;
в — монтажный блок 2114-3722010-60.

Цепи с предохранителями

№ предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 A)
F7 (30 A)
Очистители фар (в работе).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя лобового стекла.
Электродвигатель очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны омывателя лобового и задних стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Фонарь вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (лампы заднего хода).
Мотор-редуктор и реле включения стеклоочистителя.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле стеклоподъемника
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Фонарь моторного отсека.
Лампы приборного освещения.
Контрольная лампа наружного освещения.
Плата освещения рычагов отопителя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации).
Контрольная лампа аварийной сигнализации
12 (16 A)
F4 (20 A)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 A)
F15 (7,5 A)
Правая фара (дальний свет)
14 (8 A)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Цифры с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

---

ВАЗ (Лада) 2114 2114 • 1.6 i 8V (81 Hp) технические характеристики и расход топлива — AutoData24.com

Марка	ВАЗ
Модель	2114
Поколение	2114
Двигатель	1.6 i 8V (81 л.с.)
Двери	5
Мощность	81 год HPW
Максимальная скорость	158 км / ч
Разгон с места до 100 км / ч	13 сек
Объем топливного бака	43 литров
Год ввода в производство	2003 г. год
Год остановки производства
Тип купе	Хэтчбек
Количество мест	5
Длина	4122 ММ
Ширина	1620 ММ
Высота	1415 ММ
Колесная база	2460 ММ
Колея передняя	1400 ММ
Колея задняя	1370
Клиренс
Расход топлива в городе
Расход топлива в городе
Расход топлива — комбинированный	7. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
