Большинство цепей питания электрооборудования отечественного седана, хэтчбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и моторном отсеке.

Рассмотрены схемы ВАЗ 2113 2114 2115 (Лада Самара 113 114 115) 1-го поколения 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

В салоне


Данный блок расположен слева внизу под бардачком на центральной консоли.

Схема салонных элементов Лада Самара
РасшифровкаТок, А
1Главное реле (блок управления двигателем)
2Вентилятор системы охлаждения
3Бензонасос
F1Главное реле (блок управления двигателем, модуль зажигания)15
F2Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)15
F3Топливный насос, реле бензонасоса (контакты), форсунки15
Некоторые элементы могут располагаться вне блоков.
Задний противотуманный свет — в жгуте проводов8
Центральный замок — в жгуте проводов16
Обогрев сидений — в жгуте проводов
16
Центральный замок — в жгуте проводов16
Реле переднего ПТФ (2105-3747210-58) — в моторном отсеке на левом брызговике рядом с АКБ
Реле зажигания — под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.

В моторном отсеке


Основной монтажный блок находится вверху с водительской стороны за пластиковой крышкой. Он имеет несколько вариаций.

Для доступа к нему нужно отщелкнуть два фиксатора.

Общий вид.

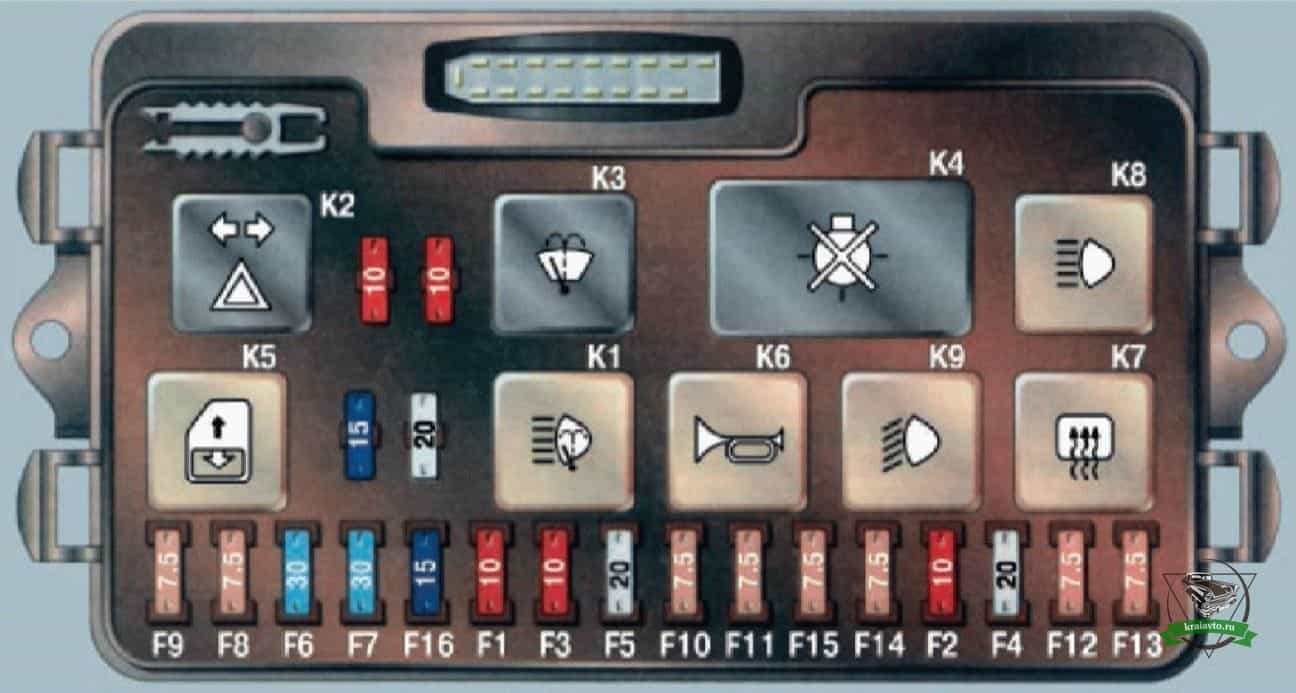

Схема предохранителей моторного блока ВАЗ 2113 2114 2115
Тип 1 3(722010-18)

Фото — пример.
РасшифровкаТок, А
F1
  • Очистители фар (в момент включения).
  • Реле включения очистителей фар (контакты).
  • Клапан включения омывателя фар.
10
F2
  • Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
  • Контрольная лампа аварийной сигнализации.
10
F3
  • Задние фонари (лампы стоп-сигнала).
  • Плафон освещения салона.
10
F4
  • Элемент обогрева заднего стекла.
  • Реле (контакты) включения обогрева заднего стекла.
  • Штепсельная розетка для переносной лампы.
  • Предохранитель прикуривателя самара
20
F5
  • Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).
  • Звуковой сигнал и реле его включения.
20
F6Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников.30
F7Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол.30
Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика.
F8Левая противотуманная фара.7,5
F16Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.15
F9Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. 7,5
F10Левая фара (габаритный свет). Левый задний фонарь (габаритный свет).7,5
F11Правая фара (габаритный свет). Правый задний фонарь (габаритный свет).7,5
F12Правая фара (ближний свет).7,5
F13Левая фара (ближний свет).7,5
F14Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.7,5
F15Правая фара (дальний свет).7,5
Назначение реле
K1включение очистителей фар
K2прерыватель указателей поворота и аварийной сигнализации
K3стеклоочиститель ветрового окна
K4контроль исправности ламп
K5включение стеклоподъемников
K6включение звуковых сигналов
K7включение электрообогрева заднего стекла
K8дальний свет фар
K9ближний свет фар
Тип 2 (3722010-60)
ОписаниеТок, А
F1Предохранитель на противотуманки 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света10
F2Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации 10
F3Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)7,5
F4Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла20
F5Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.20
F6Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)30
F7
  • Электродвигатель отопителя.
  • Электродвигатель омывателя ветрового стекла.
  • Электродвигатели очистителей фар (в режиме работы)
  • Предохранитель печки ВАЗ 2113 2114 2115.
  • Предохранитель прикуривателя.
  • Лампа освещения вещевого ящика.  Реле включения обогрева заднего стекла (обмотка)
30
F8Правая противотуманная фара7,5
F9Левая противотуманная фара7,5
F10
  • Лампы габаритного света по левому борту.
  • Лампа сигнализатора включения габаритного света.
  • Лампы освещения номерного знака.
  • Подкапотная лампа Выключатель освещения приборов.
  • лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
7,5
F11 Лампы габаритного света по правому борту7,5
F12Правая фара (ближний сеет)7,5
F13Левая фара (ближний свет)7,5
F14Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар7,5
F15Правая фара (дальний свет)7,5
F16Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).  Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя)15
Назначение реле
K1включение очистителей фар
K2прерыватель указателей поворота и аварийной сигнализации
K3очиститель ветрового стекла
K4контроль исправности ламп стоп — сигнала и габаритных огней
K5стеклоподъёмники
K6гудок
K7обогрев заднего стекла
K8дальний свет фар
K9включение ближнего света фар
