Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Как открыть блок предохранителей

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

Извлечение предохранителя из блока

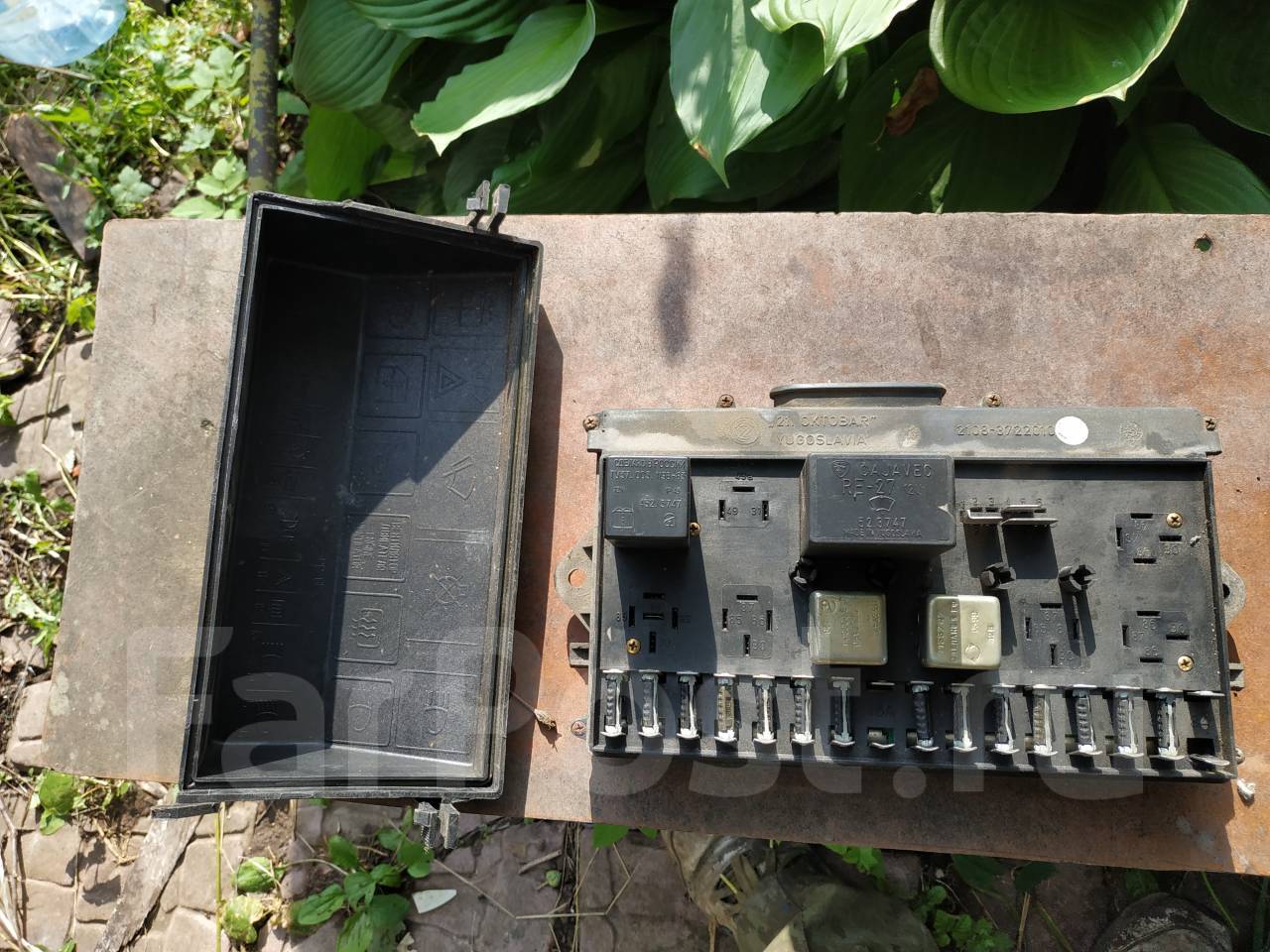

На фото ниже показан внешний вид блока без крышки.

Блок с предохранителями вид сверху

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Предохранитель задних противотуманных фонарей

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
Предохранитель, № Сила тока, Ампер Значения
F9 7,5 Правая противотуманная фара
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапан и включение очистителей фар
F7 30 Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16 15 Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3 10 Освещение салона автомобиля, свет задних фонарей
F6 30 Стеклоподъемники
F10 7,5 Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5 20 Клаксон
F11 7,5 Габаритный свет заднего правого фонаря
F2 10 Аварийная сигнализация
F4 10 Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15 7,5 Дальний свет правой фары
F14 7,5 Дальний свет левой фары
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Значения реле в блоке:

  • К1 — очистители фар
  • К2 — поворотники и аварийная сигнализация
  • К3 — дворники ветрового стекла
  • К4 — контроль исправности ламп
  • К5 — стеклоподъемники
  • К6 — клаксон
  • К7 — обогрев заднего стекла
  • К8 — дальний свет фар
  • К9 — ближний свет фар

Вы также можете скачать полную схему электрооборудования автомобилей ВАЗ-2108 и ВАЗ-2109 здесь

Как заменить предохранители ВАЗ-2109

Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора

В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов. Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

Большинство электрических цепей защищены плавкими предохранителями.

Блок предохранителей установлен в задней части моторного отсека со стороны водителя.

На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

Новый блок предохранителей.

Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

Каждому из блоков подходят только свои предохранители.

Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

Блок предохранителей раннего выпуска

Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице

Нажмите на защелки с обеих сторон крышки и снимите ее.

Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.

Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

В передней части блока установлены запасные предохранители.

Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.

С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

На автомобилях семейства ВАЗ–2109 применяются два монтажных блока:

— старый 17.3722

и с 1998 года новый 2114–3722010–60

Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Предохранители для монтажного блока 2114-3722010-60

№ Сила тока / А — Приборы защищаемой цепи

F9 /7,5 Правая противотуманная фара. Контрольная лампа включения противотуманных фар

F8 /7,5 Левая противотуманная фара

F1 /10 Электродвигатели фароочистителей (в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

F7 /30 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка).

Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателей.

Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла.

Клапан включения омывателя заднего стекла. Реле электровентилятора охлаждения радиатора (обмотка).

Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла. Лампа освещения вещевого ящика

F16 /15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода).

Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости

F16 /15 Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости Указатель уровня топлива. Контрольная лампа резервного остатка топлива Вольтметр Контрольная лампа “ CHECK ENGINE ” Табло “ TEST ”. Контрольные лампы бортовой системы контроля Контрольная лампа не пристегнутых ремней безопасности Контрольная лампа незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей

F3 /10 Задние фонари (лампы сигнала торможения). Плафон освещения салона

F6 /30 Электродвигатель стеклоподъемников, реле включения электростеклоподъемников

F10 /7,5 Фонари освещения номерного знака.

Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения габаритного света.

Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

F5 /20 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

F11 /7,5 Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

F2 /10 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

F4 /20 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

F15 /7,5 Правая фара (дальний свет)

F14 /7,5 Левая фара (дальний свет) Контрольная лампа включения дальнего света фар

F13 /7,5 Левая фара (ближний свет)

F12 /7,5 Правая фара (ближний свет)

1 /8 — Резервный

2 /8 — Резервный

3 /8 — Электродвигатели фароочистителей в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

4 /16 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка)

Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателя

Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла.

Клапан включения омывателя ветрового и заднего стекол. Реле электровентилятора охлаждения радиатора (обмотка).

Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла Лампа освещения вещевого ящика

5 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода).

Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя).

Контрольная лампа уровня тормозной жидкости Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора.

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр

6 /8 Задние фонари (лампы сигнала торможения). Плафон освещения салона

7 8 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя Лампа освещения прикуривателя

8 /16 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

9 /8 Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

10 /8 Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)

11 /8 Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

12 /16 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

13

/8 Правая фара (дальний свет)

14 /8 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 /8 Левая фара (ближний свет)

16 /8 Правая фара (ближний свет)

Для монтажного блока 17.3722

№ /Сила тока, А Приборы защищаемой цепи

1/8 Правая противотуманная фара. Контрольная лампа включения противотуманных фар

2/8 Левая противотуманная фара

3 /8 Электродвигатели фароочистителей (в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

4 /16 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка).

Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателей. Электродвигатель очистителя заднего стекла.

Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла.

Реле электровентилятора охлаждения радиатора (обмотка). Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла. Лампа освещения вещевого ящика

5 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода).

Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости

6 /8 Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости

Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр. Контрольная лампа “ CHECK ENGINE ”. Табло “ TEST ”.

Контрольные лампы бортовой системы контроля. Контрольная лампа не пристегнутых ремней безопасности. Контрольная лампа незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей

6 /8 Задние фонари (лампы сигнала торможения) Плафон освещения салона

6 /8 Электродвигатель стеклоподъемников, реле включения электростеклоподъемников

7 /8 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов.

Контрольная лампа включения габаритного света. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

8 /16 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

10 /8 Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

11 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

12 /16 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

13 /8 Правая фара (дальний свет)

14 /8 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 /8 Левая фара (ближний свет)

16 /8 Правая фара (ближний свет)

Специализированные реле

Обозначение

Назначение

Маркировка

Блок

17. 3722

Блок

2114–3722010–60

К1

Реле времени омывателя

заднего стекла

452.3747

К2

Реле указателей поворота

и аварийной сигнализации

493.3747

495.3747

К3

Реле очистителя ветрового стекла

522.3747

526.3747

К4

Реле контроля исправности ламп

4412.3747

Для проведения ремонтных работ можно воспользоваться приведенными ниже поясняющими электросхемами

Схема бесконтактной системы зажигания

Система управления электромагнитным клапаном карбюратора

Схема соединений генератора

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17. 3722

Схема соединений стартера

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60

Предохранители автомобиля ВАЗ 2108 | ВАЗ 2109 | ВАЗ 21099

4. ПРЕДОХРАНИТЕЛИ

Блок реле и предохранителей расположен в моторном отсеке слева перед ветровым стеклом. При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого найдите предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.
Примечание:
Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

ОБОЗНАЧЕНИЯ ПРЕДОХРАНИТЕЛЕЙ

В зависимости от года выпуска, на автомобиле может быть установлен блок реле и предохранителей определенного типа. Блоки разных годов выпуска имеют предохранители разных типов. Кроме того, блоки реле и предохранителей могут отличаться также в зависимости от комплектации автомобиля (например, при наличии очистителей фар, электростеклоподъемников и т.д.).
Расположение предохранителей, защищающих конкретные электрические цепи, указывается на крышке блока предохранителей. Проверьте прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Замените перегоревшие предохранители и проверьте функционирование отказавших устройств автомобиля.
Примечание:
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки), реле включения фар и реле центрального замка не защищены предохранителями.

1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Открыть капот и снять крышку блока реле и предохранителей, отжав пластмассовые фиксаторы.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся там же, в блоке предохранителей.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Возьмите предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно безболезненно обойтись некоторое время. Изд-во «Monolith»
Примечание:
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности установите новый предохранитель с требуемым номиналом силы тока.

ВНИМАНИЕ
Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.

5. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставьте перегоревший предохранитель в гнезде и обратитесь на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

Правильная замена предохранителей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Предохранитель – он устанавливается в разных местах автомобиля, но многие автолюбители их месторасположение знают только в монтажном блоке (Эта та вещь которая в подкапотном пространстве находиться, под лобовым стеклом автомобиля) но кроме монтажного блока на инжекторных автомобилях они ещё в диагностическом блоке находиться, но там всего лишь три предохранителя но три важных а именно предохранитель защищающий главное реле (Главное реле в том же диагностическом блоке находится), предохранитель защищающий цепь системы впрыска и бензонасоса (Данный блок находится под бардачком на пассажирском месте и присутствует только на инжекторных автомобиля).

Примечание!
Для того чтобы произвести замену предохранителя на автомобиле, нужны маленькие щипцы (Ими просто удобней предохранители извлекать) или просто руками можно воспользоваться!

Где находятся предохранители?
Как мы уже сказали в двух местах, первое место как вы уже поняли это в подкапотном пространстве под лобовым стеклом автомобиля, там монтажный блок находится вы его ещё на фото 1 можете видеть он стрелкой указан, так вот крышка у него снимается (Она на боковых пластмассовых защёлках крепится) и после чего вы имеете полный доступ к большинству предохранителей на автомобиле, так же в диагностическом блоке находятся предохранители но это только если у вас инжекторный автомобиль, местонахождение данного блока так же показано на фото ниже под цифрой 2, на том фото изображена высокая панель приборов.

Когда нужно менять предохранители?
Их меняют после перегорания, когда они перегорят вы сразу поймёте особенно если предохранитель идёт на что то важное (К примеру на дальний свет левой фары, дальний свет после перегорания предохранителя у вас сразу перестанет гореть а фара будет только ближнем светить), и запомните раз и на всегда, никогда и ни в коем случае не устанавливайте предохранитель на больше ампер чем это нужно, просто вы потом без проводки можете остаться и её менять придётся, так же хотим отметить тот факт то что предохранители просто так не горят у них причина есть, к примеру напряжение подскочило или вода на проводку попала, поэтому если у вас постоянно перегорает один и тот же предохранитель (Вернее не один и тот же, а постоянно перегорают предохранители идущие на одну цепь, просто чтобы вам было яснее мы написали что один и тот же) то откройте сперва схему (В интернете этой схемы навалом, пишите монтажный блок такого то образца и ищите свою схему) монтажного блока и смотрите что за цепь на которой у вас постоянно перегорают предохранители неисправно работает, к примеру если предохранитель идущий на ближней свет на левой фаре постоянно перегорает то смотрите фару и проводку которая к ней подсоединяется, есть вероятного того что на неё вода попадает или влага которой там быть не должно, так же изоляцию проводов смотрите и если оболочка в которой сами оголённые провода находятся порвана то это место изолентой обмотайте и помните, если  тем местом где изоляция испорчена (Оболочку то есть слизало и сам провод оголился) провод будет задевать на массу (Об кузов или об двигатель будет задевать) то из-за этих задевай предохранитель и будет у вас перегорать постоянно, учтите это.

Примечание!
Предохранитель на то перегорел он или же нет проверить очень легко и особенно радует тот факт то что большинство предохранителей идут прозрачными (Это специально сделано, чтобы можно было выявить нормальный и сгоревший предохранитель), в общём внутри предохранителей идёт цепь как вы видите на фото ниже (Стрелкой это место указано) цепь разорвана (Предохранитель значит перегорел и он не работает), она разрывается когда напряжение подскакивает до стольки ампер на сколько предохранитель не рассчитан и в связи с этим проводка у вас остаётся в норме и не перегорает, но после перегорания предохранителя всё на то что он идёт тоже прекращает свою работу (К примеру на сигнал звуковой предохранитель у вас сгорел, то сигнал работать уже не будет)!

Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?

Примечание!
Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!

1. В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.

Примечание!
На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!

Схема расположения предохранителей и реле на ВАЗ 2108, 2109, 21099

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них обозначает. Часто на автомобиле выходит из строя какая либо электрика, не работают дворники, фары, габариты и др. Первым делом, в такой ситуации, нужно проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла



Блок предохранителей



Нажав на 2 фиксатора снимаем крышку с блока предохранителей



Снимаем крышку блока предохранителей



Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то воспользуйтесь пассатижами или плоской отверткой



Меняем предохранители



Вот таблица обозначений предохранителей и реле:



№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)





К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ — реле стеклоочистителя ветрового окна;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;



Предохранитель задних противотуманных фонарей находится под панелью со стороны водителя



Предохранитель задних противотуманных фонарей

ВАЗ 2109 | Предохранители и реле — общая информация

Предохранители и реле — общая информация

Предохранители


Схема размещения предохранителей в монтажном блоке, расположенном под панелью приборов


Схема расположения предохранителей в дополнительном монтажном блоке, расположенном в двигательном отсеке

Предохранители maxi:

А — 60А
В — 40А
С — 80А
D — 40А

E — 40А
F — 40А
G — 40А
Н — 40А

Предохранители имеют такую конструкцию, что при достигающей определенного значения (по силе тока) перегрузке в контуре их контактная перемычка перегорает, размыкая тем самым цепь и прекращая циркуляцию тока в ней. Причиной такого рода перегрузок чаще всего оказывается короткое замыкание (см. Поиск причин отказов электрооборудования).

Главные предохранители и реле собраны в единый монтажный блок, оснащенный крышкой и устанавливаемый слева под панелью приборов.

1. С целью обеспечения доступа к предохранителям поверните на четверть оборота крепежный фиксатор и опустите крышку монтажного блока, отделив ее от панели приборов. Схема размещения предохранителей в монтажном блоке представлена на иллюстрации Схема размещения предохранителей в монтажном блоке, расположенном под панелью приборов .

2. Дополнительный монтажный блок установлен в двигательном отсеке, позади аккумуляторной батареи.

3. Схема расположения предохранителей в дополнительном монтажном блоке, расположенном в двигательном отсеке представлена на иллюстрации.
4. Вышедший из строя предохранитель легко опознать по оплавленной или сгоревшей токопроводящей перемычке.
5. Для замены предохранителя предварительно отключите соответствующий контур.

6. Откройте крышку монтажного блока, ухватитесь за корпус выбитого предохранителя специальными щипцами, обычно закрепленными внутри блока, и потяните его вертикально вверх, вынимая из клемм держателя.

7. В монтажном блоке предусмотрены специальные “глухие” гнезда для хранения запасных предохранителей.
8. Прежде чем устанавливать новый предохранитель взамен сгоревшего, постарайтесь выявить причину имевшей место перегрузки и устранить ее. Ни в коем случае не заменяйте выбитый предохранитель рассчитанным на более высокие номинальные (по силе тока) нагрузки. Крайне порочной практикой является восстановление вышедшего из строя предохранителя путем перемыкания его контактов при помощи металлической фольги.

При выбивании предохранителей maxi обращайтесь на станцию техобслуживания.

9. Обратите внимание, что расчетную силу любого предохранителя всегда легко определить по цвету его корпуса:


Цвет предохранителя

Расчетная предохранителя сила тока

Оранжевый

Красный

10А

Синий

15А

Желтый

20А

Прозрачный или белый

25А

Зеленый

30А

Реле

По своей конструкции реле — суть срабатывающий по электрическому сигналу выключатель. Обычно реле используются для:
   a) Дистанционного включения подачи ВВ напряжения;
   b) Формирования логических цепей, срабатывающих по нескольким, поступающим от различных источников входным сигналам;
   c) Отключения питания по истечении контрольного времени (в таймерах).

Большинство используемых на автомобиле реле помещены в заднюю часть главного монтажного блока предохранителей (для обеспечения доступа к одним реле достаточно снять крышку монтажного блока, в других случаях приходится снимать ковровую обивку, либо нижнюю секцию отделки с водительской стороны панели приборов). Реле электромотора привода заднего стеклоочистителя помещено в дверь задка и расположено под панелью ее внутренней обивки. На некоторых моделях дополнительные реле помещены в расположенный в двигательном отсеке монтажный блок предохранителей (см. выше).


1. Если имеются подозрения на то, что отказ какого-либо из электрических контуров связан с выходом из строя реле его управления, включите соответствующую систему — исправное реле при подаче на него питания должно издать отчетливо слышимый щелчок. Если щелчок раздается, значит, причиной отказа является неисправность собственно рабочего компонента, или выход из строя электропроводки. В противном случае, либо имеет место нарушение подачи питания, либо неисправно собственно реле. Проверка состояния реле производится путем подстановки на его место заведомо исправного. При этом не следует забывать, что внешняя схожесть двух реле вовсе не обязательно является гарантией идентичности принципа их функционирования.
2. Для замены реле, прежде всего, выключите соответствующий электрический контур. Затем реле легко может быть снято со своего посадочного места путем вытягивания из посадочного гнезда. Установите на место снятого реле новое, с соответствующими рабочими параметрами.


Монтажный блок предохранителей Ваз-2109 | Автолюбители

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, номинал предохранителей и защищаемые ими цепи указаны в таблице. До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

С 1998 г. на части автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями . Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить и датчик включения электровентилятора нового образца. Некоторые различия имеются и в схеме подключения очистителей фар . Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема Х11.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его. Запорный стержень утапливается (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выключено». Выключатель зажигания также снабжен механическим блокировочным устройством против ошибочного включения стартера при работающем двигателе. Для повторного включения стартера необходимо повернуть ключ из положения «Зажигание» в положение «Выключено» и лишь затем в положение «Стартер».

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя колодка его подключения сохранена). Реле и предохранители системы впрыска находятся возле контроллера, под журнальной полкой панели приборов.

Схемы электрооборудования автомобилей приведены в Приложениях.

При ремонте системы электрооборудования отсоединяйте клемму «–» аккумуляторной батареи (при выключенном зажигании).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного номинала или самодельные: это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а – расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;

К7 – реле включения обогрева заднего стекла; К8 – реле включения даль
него света фар;
К9 – реле включения ближнего света фар;
F1–F16 – плавкие предохранители;
б – монтажный блок 17.3722;
в – монтажный блок 2114-3722010-60.

Цепи, защищаемые плавкими предохранителями

№ предохранителя*

Защищаемые цепи
1 (8 А)
F9 (7,5 А)
Правая противотуманная фара
2 (8 А)
F8 (7,5 А)
Левая противотуманная фара
3 (8 А)
F1 (10 А)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан включения омыва фар
4 (16 А)
F7 (30 А)
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя стекол.
Моторедуктор очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омыва ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «SТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (лампы стоп-сигнала).
Плафон освещения салона
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле включения электростеклоподъемников
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Подкапотная лампа.
Лампы освещения приборов.
Контрольная лампа наружного освещения.
Табло подсветки рычагов отопителя.
Лампа освещения прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Штепсельная розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Номера с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Похожие статьи

  • Устройство Ваз 2109

Bussmann Series Data Sheet # 2038 Bussmann Series Data Sheet # 2038

% PDF-1.4 % 53 0 объект > эндобдж 55 0 объект > поток application / pdf

  • null
  • Производство серии DCM прекращено. Предлагаем использовать серию KLM. См. Типовой лист № 2020.
  • 2011-02-17T13: 35: 01.969-05: 00
  • Лист данных серии DCM Bussmann № 2038
  • Лист данных серии DCM Bussmann № 2038
  • 2014-08-15T12: 27: 39-04: 002014-08-15T12: 27: 39-04: 002014-08-15T12: 27: 39-04: 00d9c94bb9f88c679569412095c4b446b1e66239372014-08-15T11: 39: 07.011-04: 00QuarkXPress (R) 9.3dkennedyuid: 935a7844-7e8b-5643-9463-4d4fcf64a501uuid: 371872a0-4177-5a49-af72-41707799c310QuarkXPress (R) 9.3 %% DocumentProcessentColors: Cyan Mag %% EndComments конечный поток эндобдж 10 0 obj >] >> эндобдж 51 0 объект > эндобдж 52 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject >>> / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> эндобдж 9 0 объект > поток X [\ ǑS Ն u «) C ^. -ҫdzuhTgQ5 # B UeVFh45 * Es`R2 ﺶ GE} rq ڱ i? {yM; | ~ sQ)

    TRM-2109-F0-SMP-09

    Город

    AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingState

    Почтовый индекс

    AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia (многонациональное государство) Босния и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCabo VerdeCambodiaCameroonCanadaCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo (Демократическая Республика) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиОстров Херд и острова МакдональдГондурасГонконгH ungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIreland (Республика) Остров ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Корейская Народно-Демократическая Республика) Корея (Республика) KuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia (Федеративные Штаты) Молдова (Республика) MonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth Македония (Республика) Северный Марианские острова, Норвегия, Оман, Пакистан, Палау, Палестина, Панама, Папуа — Новая Гвинея, Парагвай, Перу, Филиппины, Питкэрн, Польша, Португалия, Пуэрто-Рико, Катар, Румыния, Российская Федерация, Руанда, Реюньон, Сен-Бартелеми, Святые Елены, Пьер, Сент-Мартин, Сент-Мартин, Сент-Сан-Висия, Сент-Мартин, Сан-Висия, Сент-Сан-Висия, Сент-Мартин, Сан-Висия, Сент-Мартин, Сент-Мартин, Сент-Мартин, Сан-Висия, Сент-Сан-Висия, Сент-Луис, Сент-Мартин, Сан-Висия и Сент-Мартин. GrenadinesSamoaSan MarinoSao Tome и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania (Объединенная Республика) ThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited Королевство Великобритания и Северная Ирландия Малые отдаленные острова Соединенных Штатов Америки Уругвай Узбекистан Вануату Ватикан Государство Венесуэла (Боливарианская Республика) Вьетнам Виргинские острова (Британские) Виргинские острова (США).S.) Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве Аландские острова Страна

    Remke RSR-2109 Разъем для прямого шнура Tuff-Seal

    Взаимодействие с другими людьми Только указанная сумма на складе доступна для покупки

    Предметы на распродаже не подлежат возврату

    / {{vm. product.multipleSaleQty}} {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}} ($ {{vm.product.pricing.unitRegularPrice / vm.product.multipleSaleQty | число: 2}} / 1) ($ {{vm.product.basicSalePrice / vm.product.multipleSaleQty | число: 2}} / 1)

    {{раздел.sectionName}} Выберите {{section.sectionName}}

    {{styleTrait. nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

    недоступно для этого варианта.

    {{section.sectionName}}:

    {{вариант.описание}}

    Описание

    Предупреждение: {{vm. product.properties.prop65DisplayMessage}}

    • Характеристики
    • ресурсов
    • Функции {{Технические характеристики.nameDisplay}}
    • ресурсов
    Марка
    {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
    UNSPSC {{vm.product.unspsc}}
    Марка
    {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
    UNSPSC {{vm.product.unspsc}}
    UPC {{vm.product.upcCode}}

    Закрывать доля

    Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

    ×

    The Reynolds Company — Электрическая компания

    Описание продукта

    ОПИСАНИЕ

    Зарезервированный зонд, тип: серия 2100, диаметр: наконечник 8 мм, длина: 1 м, материал: нержавеющая сталь, позолоченный разъем SMA, номинальная сила тока: -16 мА, номинальное напряжение: вход: от -17,5 до -26 В постоянного тока, выход: -22 В постоянного тока при -24 В постоянного тока, точность: плюс / минус 10% от 200 МВ / мил, условия окружающей среды: рабочая влажность: 30-95% относительной влажности (без конденсации, без погружения), рабочая температура: от -40 до 177 град. Датчик C, длина корпуса: 1.18 дюймов, длина кабеля: 3,28 фута, тип кабеля: стандартный, монтаж: обратный, выходное сопротивление: 50 Ом, чувствительность: 200 МВ / мил, размер резьбы: 3 / 8-24, тип резьбы: UNF

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • Тип : 2100 Серия

    • Выходное сопротивление : 50 Ом

    • Номинальная сила тока : -16 MA

    • Крепление : Реверс

    • Условия окружающей среды : Рабочая влажность: 30 — 95% относительной влажности (без конденсации, без погружения), рабочая температура: от -40 до 177 ° C Датчик

    • Диаметр : наконечник 8 мм

    • Длина : 1 M

    • Номинальное напряжение : Ввод: -17. От 5 до -26 В постоянного тока, выход: -22 В постоянного тока при -24 В постоянного тока

    • Размер резьбы : 3 / 8-24

    • Тип резьбы : UNF

    • Точность : плюс / минус 10% от 200 МВ / мил

    • Длина кабеля : 3,28 FT

    • Тип кабеля : Стандартный

    • Чувствительность : 200 MV / MIL

    • Название позиции : Зарезервированный датчик

    • Длина корпуса : 1.18 В

    • Материал : нержавеющая сталь, позолоченный разъем SMA

    ОСОБЕННОСТИ

    • Стандарты: Сертификат CSA, C-tick, EX, маркировка CE
    • Применения: Для вибрации и скорости

    ДОКУМЕНТЫ

    B500-2109-GAF | Трансформаторы Micron | Трансформаторы

    Б500-2109-ГАФ | Трансформаторы Micron | Трансформеры

    Магазин не будет работать корректно, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    Трансформатор, 500 ВА, 20,83 / 4,35 А, первичная обмотка: 208/230/460 В | Вторичный: 24 / 115V

    Micron хорошо известна в трансформаторной промышленности и также добавила блоки питания в свой ассортимент продукции.Они являются лидером отрасли более 40 лет!

    ImperviTRAN® — стандартный, надежный трансформатор промышленных цепей управления. Это самый распространенный трансформатор в отрасли!

    • Змеевики в эпоксидной смоле
    • Гарантия 20 лет!
    • Вспомогательные предохранители, если применимо
    • Литые клеммы и винты с шлицем под phil
    • Дополнительный первичный предохранитель
    • Литые клеммные перегородки

    GlobalTRAN® был создан, когда были выпущены новые стандарты соответствия для трансформаторов, и соответствует EN61558-2 (заменил предыдущий стандарт 31.12.2003).

    • Имеет знак CE
    • Гарантия 20 лет
    • Змеевики в эпоксидной смоле
    • Терминалы SafeTouch для дополнительной безопасности
    • Дополнительный встроенный первичный и / или вторичный предохранитель
    • Литые клеммы и винты с шлицем под филен

    DINergy — это семейство источников питания Micron для монтажа на DIN-рейку.

    • 85-264VAC вход
    • Компактный, высокоэффективный
    • Доступен с UL1604, класс 1, раздел 2 для опасных зон
    • Гарантия 3 года

    Marshall Wolf Automation является вашим авторизованным дистрибьютором Micron!

    Дополнительная информация
    Номер детали B500-2109-GAF
    Артикул B500-2109-GAF
    VA 500 ВА
    Первичное напряжение 208/230/460
    Вторичное напряжение 24/115 В
    Фаза Однофазный
    Производитель Трансформаторы микрон
    Наличие Свяжитесь с нами
    Масса — фунты. 29,000000
    Серия продуктов GlobalTRAN
    Базовая единица измерения каждый

    2021-05-15 12:15:47

    # 2109 КОРОБКА ПРЕДОХРАНИТЕЛЕЙ TOYOTA COROLLA E12 82641-13040 / 8264113040

    Почтовая оплата и упаковка

    Стоимость пересылки не может быть рассчитана.Пожалуйста, введите действительный почтовый индекс.

    Местонахождение товара: Вильнюс, Литва,

    Почтовые отправления:

    по всему миру

    Исключено: Африка, Центральная Америка и Карибский бассейн, Северная Америка, Океания, Южная Америка

    Изменить страну: -Выберите-AfghanistanAlbaniaAndorraArmeniaAustriaAzerbaijan RepublicBahrainBangladeshBelarusBelgiumBhutanBosnia и HerzegovinaBrunei DarussalamBulgariaCambodiaChinaCroatia, Республика ofCyprusCzech RepublicDenmarkEstoniaFinlandFranceGeorgiaGermanyGibraltarGreeceGuernseyHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJapanJerseyJordanKazakhstanKorea, SouthKuwaitKyrgyzstanLaosLatviaLebanonLiechtensteinLithuaniaLuxembourgMacauMacedoniaMalaysiaMaldivesMaltaMoldovaMonacoMongoliaMontenegroNepalNetherlandsNorwayOmanPakistanPhilippinesPolandPortugalQatarRomaniaRussian FederationSan MarinoSaudi ArabiaSerbiaSingaporeSlovakiaSloveniaSpainSri LankaSwedenSwitzerlandTaiwanTajikistanThailandTurkeyTurkmenistanUkraineUnited Арабского EmiratesUnited KingdomUzbekistanVatican Город StateVietnamYemen

    Доступно 1 ед.Введите число, меньшее или равное 1.

    Выберите допустимую страну.

    Почтовый индекс:

    Пожалуйста, введите действительный почтовый индекс.

    Пожалуйста, введите до 7 символов в почтовый индекс

    Почтовая оплата и упаковка

    Кому

    Сервис

    Бесплатно P&P

    Российская Федерация

    Экспресс-доставка (международная отслеживаемая почтовая доставка)

    Зависит от товаров, отправленных из международного пункта

    * Предполагаемые даты доставки — открывается в новом окне или вкладке , включая время отправки продавцом, почтовый индекс отправления, почтовый индекс места назначения и время приема, и будет зависеть от выбранной службы доставки и получения подтвержденного платежа.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки.

    Цена НДС: 21,0% (входит в цену).

    Если у вас есть вопросы по поводу этого НДС, обратитесь к продавцу. Фактические требования и ставки НДС могут отличаться в зависимости от окончательной продажи.

    Реле обогреваемого лобового стекла, короткое замыкание на Vbatt

    Определение кода B2109

    Код неисправности B2109 определяет проблему с реле обогрева ветрового стекла.

    Что означает код B2109

    Код B2109 — это стандартный код неисправности кузова OBD-II, который указывает на неисправность реле обогрева лобового стекла. Автомобили с подогревом лобового стекла делают это более эффективным средством оттаивания лобового стекла, чем стандартный обогреватель. Когда дефростер включен, маленькие провода на лобовом стекле нагревают стекло, чтобы удалить конденсат, иней или легкую влагу. Если модуль климат-контроля отмечает, что система обогрева ветрового стекла не работает должным образом, код неисправности B2109 может быть сохранен.

    Что вызывает код B2109?

    Код неисправности B2109 может быть вызван несколькими причинами, например:

    • Неисправно или закорочено реле обогрева лобового стекла
    • Повреждены провода обогрева лобового стекла
    • Повреждение электрических компонентов, в частности, перегоревшие предохранители
    • В редких случаях неисправен модуль климат-контроля

    Каковы симптомы кода B2109?

    Когда код B2109 сохранен, обогреватель лобового стекла может работать неправильно или вообще не работать.Также возможно, что код вскоре будет сопровождаться горящей контрольной лампой проверки двигателя или мигающей лампой климат-контроля.

    Как механик диагностирует ошибку B2109?

    Код B2109 должен быть диагностирован с помощью стандартного сканера кодов неисправностей OBD-II. Надежный техник будет использовать сканер для просмотра данных стоп-кадра и сбора информации о коде B2109, а также для проверки наличия каких-либо дополнительных кодов неисправностей. Если присутствует множество кодов, механик должен обращаться к ним в том порядке, в котором их отображает сканер.Затем следует сбросить коды неисправностей, перезапустить автомобиль и проверить код B2109. Если кода больше нет, вероятно, он был обнаружен неточно или возник в результате периодической проблемы.

    Если код B2109 остается обнаруженным, технический специалист начнет с проверки основных электрических компонентов в системе обогрева ветрового стекла и замены любых закороченных проводов, открытых разъемов или перегоревших предохранителей. Затем следует проверить провода, отвечающие за обогрев лобового стекла, а затем реле обогрева лобового стекла.

    После того, как механик заменит или отремонтирует какую-либо деталь, коды снова будут сброшены, автомобиль снова запустится, и будет произведен поиск кода. Сделав это, механик узнает, как только проблема будет полностью решена.

    Общие ошибки при диагностировании кода B2109

    Наиболее частая ошибка при диагностике кода B2109 возникает из-за несоблюдения в полной мере протокола диагностики кода неисправности OBD-II. Протокол диагностики должен соблюдаться постоянно, чтобы повысить шансы на эффективный осмотр и ремонт.

    Реле обогрева лобового стекла обычно осуждают, даже если они исправны, потому что перегоревший предохранитель не был замечен.

    Насколько серьезен код B2109?

    Код B2109 не препятствует управлению автомобилем и не вызывает проблем с управляемостью. Однако ветровое стекло с подогревом, скорее всего, не будет работать, а это означает, что дефростер, скорее всего, не будет работать, что может вызвать опасные проблемы с видимостью. Как только этот код будет обнаружен, следует запланировать проверку.

    Какой ремонт может исправить ошибку B2109?

    Ремонт для кода неисправности B2109 включает:

    • Замена предохранителей и других электрических компонентов
    • Замена обогрева проводов лобового стекла
    • Замена реле обогрева лобового стекла
    • В очень редких случаях замена модуля климат-контроля

    Код B2109 — это код неисправности, специфичный для производителя. Коды для конкретных производителей — это коды, которые имеют разные определения от производителя к автомобилестроителю.Хотя этот код представляет собой ошибку реле обогрева лобового стекла во многих автомобилях, в некоторых автомобилях он представляет собой совершенно другую проблему с телом.

    Нужна помощь с кодом B2109?

    YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

    Проверьте свет двигателя

    лобовые стекла

    коды неисправностей

    B2109

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
