Предохранители автомобильные. Автомобильные предохранители: виды, назначение и правила выбора

Какие бывают типы автомобильных предохранителей. Для чего нужны предохранители в автомобиле. Как правильно подобрать и заменить предохранитель. Где находятся предохранители в машине.

Назначение и принцип работы автомобильных предохранителей

Автомобильные предохранители являются важнейшими элементами защиты электрооборудования транспортного средства. Их основная функция — предотвращение повреждения проводки и электронных компонентов при коротком замыкании или перегрузке в электрической цепи.

Как работает автомобильный предохранитель? Внутри корпуса предохранителя находится тонкая металлическая пластина или проволока с определенным сечением. При превышении допустимой силы тока эта пластина плавится и разрывает цепь, тем самым защищая остальные элементы от повреждения.

Основные задачи предохранителей в автомобиле:

• Защита проводки от перегрева и возгорания при коротком замыкании
• Предотвращение выхода из строя дорогостоящих электронных блоков управления
• Локализация неисправности в конкретной цепи
• Индикация проблем в электрооборудовании

Правильно подобранные и исправные предохранители играют ключевую роль в обеспечении безопасности и надежности работы всех электрических систем автомобиля.

Основные виды и типы автомобильных предохранителей

В современных автомобилях используется несколько стандартных типов предохранителей, различающихся по форме, размеру и рабочему току. Рассмотрим наиболее распространенные виды:

Ножевые (плоские) предохранители

Это самый популярный тип, применяемый в большинстве современных авто. Имеют плоский корпус с двумя ножевыми контактами. Основные серии:

• Mini (APS) — компактные, на токи 2-30А
• Standard (ATO) — стандартные, 1-40А
• Maxi — увеличенные, 20-80А

Цилиндрические (стеклянные) предохранители

Применялись в старых моделях автомобилей. Имеют стеклянный или керамический цилиндрический корпус. Токи от 1 до 30А.

Керамические предохранители

Используются для защиты мощных потребителей. Рассчитаны на токи 30-100А и выше. Имеют керамический корпус увеличенного размера.

Самовосстанавливающиеся предохранители

Современный тип с возможностью многократного срабатывания. После остывания восстанавливают проводимость. Применяются в ответственных цепях.

Цветовая маркировка автомобильных предохранителей

Для удобства идентификации номинала предохранители имеют стандартную цветовую кодировку корпуса:

• Серый — 2А
• Фиолетовый — 3А
• Розовый — 4А
• Оранжевый — 5А
• Коричневый — 7,5А
• Красный — 10А
• Синий — 15А
• Желтый — 20А
• Прозрачный — 25А
• Зеленый — 30А
• Голубой — 35А

Номинал предохранителя также всегда указывается на его корпусе цифрами. Цветовая маркировка позволяет быстро подобрать нужный номинал при замене.

Как правильно подобрать предохранитель для замены?

При выходе из строя предохранителя очень важно установить на его место аналог с правильными характеристиками. Как подобрать подходящий предохранитель?

Основные параметры для подбора:

1. Номинальный ток — должен точно соответствовать оригинальному
2. Тип и размер корпуса — должны быть идентичны
3. Быстродействие (скорость срабатывания) — как у оригинала
4. Рабочее напряжение — не ниже, чем у замененного предохранителя

Категорически запрещено ставить предохранитель с более высоким номинальным током — это может привести к повреждению защищаемых цепей. Также нельзя заменять предохранители на куски проволоки или фольги.

Расположение предохранителей в автомобиле

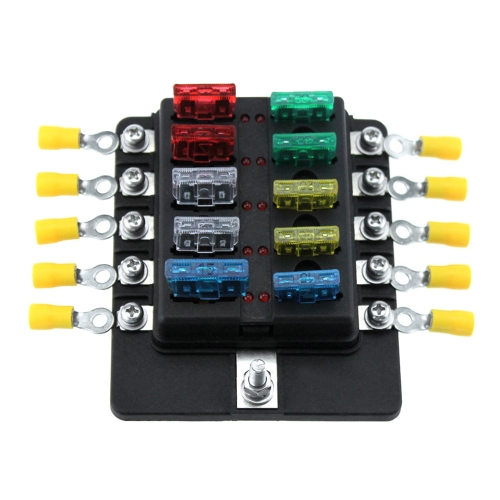

Где находятся предохранители в машине? Обычно они сгруппированы в специальных блоках, которые могут располагаться в следующих местах:

• В салоне под приборной панелью (основной блок)
• В моторном отсеке возле аккумулятора (силовые предохранители)
• В багажнике (дополнительный блок в некоторых моделях)

Точное расположение блоков предохранителей для конкретной модели автомобиля указано в руководстве по эксплуатации. Там же приведена схема с назначением каждого предохранителя.

Признаки неисправности предохранителя и порядок замены

Как определить, что предохранитель сгорел и требует замены? Основные признаки:

• Перестал работать определенный электроприбор в машине
• Визуально видно перегорание перемычки внутри предохранителя
• Тестер показывает отсутствие проводимости

Порядок замены предохранителя:

1. Найти нужный блок предохранителей
2. Определить расположение требуемого предохранителя по схеме
3. Извлечь старый предохранитель специальным пинцетом
4. Проверить его исправность визуально или тестером
5. Установить новый предохранитель с аналогичными характеристиками
6. Проверить работу соответствующего электроприбора

При частом выгорании одного и того же предохранителя необходимо найти и устранить причину повышенного потребления тока в защищаемой цепи.

Современные тенденции в производстве автомобильных предохранителей

Производители постоянно совершенствуют конструкцию и характеристики предохранителей. Какие инновации появились в последние годы?

• Самовосстанавливающиеся предохранители-автоматы
• Интеллектуальные предохранители с электронным управлением
• Предохранители повышенной термостойкости для гибридных и электромобилей
• Сверхбыстродействующие предохранители для защиты полупроводниковых элементов
• Миниатюрные SMD-предохранители для печатных плат автомобильной электроники

Развитие технологий позволяет создавать все более надежные и функциональные устройства защиты бортовой сети автомобиля.

Выбор производителя автомобильных предохранителей

На рынке представлена продукция множества брендов. Как выбрать качественные предохранители? Рекомендуется отдавать предпочтение продукции известных специализированных производителей:

• Littelfuse — признанный лидер в производстве автомобильных предохранителей
• Bussmann (Eaton) — широкий ассортимент автомобильных предохранителей
• OptiFuse — инновационные самовосстанавливающиеся предохранители
• MEGA — качественные предохранители европейского производства
• Bosch — автомобильные предохранители от известного производителя автокомпонентов

Продукция этих компаний соответствует международным стандартам качества и обеспечивает надежную защиту бортовой сети автомобиля.
