Как правильно заменить предохранители в ВАЗ 2105. Где находится блок предохранителей. Какие бывают типы предохранителей. Как определить неисправный предохранитель. Как подобрать нужный номинал.
Расположение и устройство блока предохранителей ВАЗ 2105
Блок предохранителей в ВАЗ 2105 расположен в моторном отсеке со стороны водителя. Он представляет собой пластиковый корпус с гнездами для установки предохранителей и реле.
В зависимости от года выпуска автомобиля, на ВАЗ 2105 могут быть установлены два типа блоков предохранителей:
- Старого образца с цилиндрическими стеклянными предохранителями
- Нового образца с плоскими предохранителями (так называемые «флажковые» или «ножевые»)

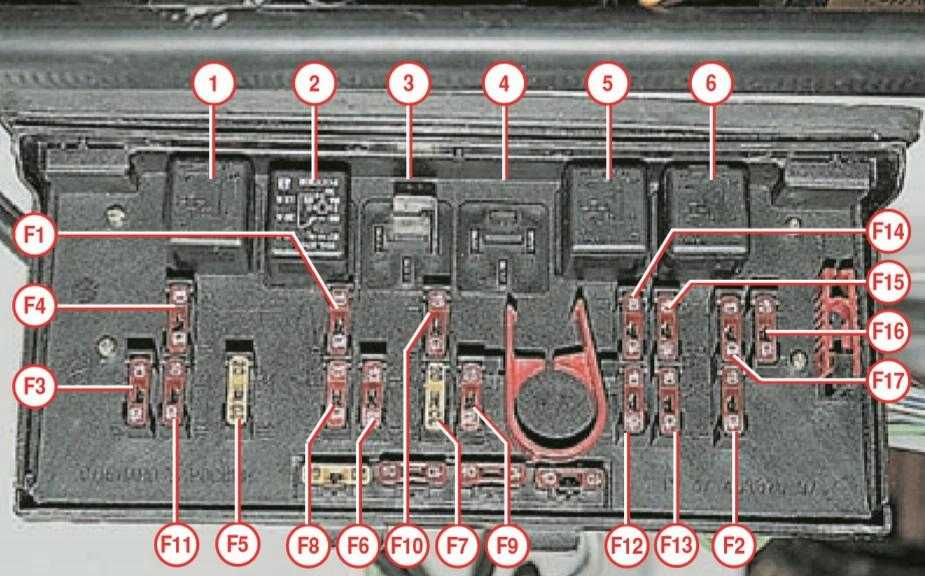

Блок нового образца содержит 16 гнезд для предохранителей и 6 гнезд для реле. На крышке блока нанесена схема с номерами и назначением каждого предохранителя.
Какие бывают типы предохранителей в ВАЗ 2105
В ВАЗ 2105 используются следующие типы предохранителей:
- Цилиндрические стеклянные (в старых блоках)
- Плоские ножевые (в новых блоках)
Плоские предохранители различаются по цвету в зависимости от номинального тока:
- Оранжевый — 5А
- Красный — 10А
- Синий — 15А
- Желтый — 20А
- Белый — 25А
- Зеленый — 30А
Как определить перегоревший предохранитель в ВАЗ 2105
Определить неисправный предохранитель можно несколькими способами:
- Визуальный осмотр. У перегоревшего предохранителя видна оплавленная или разорванная перемычка.
- Проверка тестером. Исправный предохранитель должен показывать нулевое сопротивление.
- Проверка лампочкой. При подключении лампочки к выводам исправного предохранителя она должна загореться.
Также о неисправности предохранителя может свидетельствовать отказ работы какого-либо электрооборудования автомобиля.
Номиналы и назначение предохранителей ВАЗ 2105
В блоке предохранителей нового образца ВАЗ 2105 используются следующие номиналы и назначение предохранителей:
- F1 (10А) — фароочистители
- F2 (10А) — аварийная сигнализация
- F3 (10А) — стоп-сигналы, плафон салона
- F4 (20А) — обогрев заднего стекла
- F5 (20А) — звуковой сигнал, вентилятор радиатора
- F6 (30А) — электростеклоподъемники
- F7 (30А) — отопитель, омыватели, очиститель заднего стекла
Полный перечень предохранителей с их назначением указан на крышке блока.
Как заменить предохранитель в ВАЗ 2105
Процедура замены предохранителя в ВАЗ 2105 включает следующие шаги:
- Откройте капот автомобиля
- Найдите блок предохранителей в моторном отсеке со стороны водителя
- Снимите крышку блока предохранителей
- Определите перегоревший предохранитель
- Извлеките неисправный предохранитель с помощью специального пинцета
- Установите новый предохранитель с аналогичным номиналом
- Проверьте работу соответствующего электрооборудования
- Закройте крышку блока предохранителей
При замене важно использовать предохранитель с тем же номинальным током. Использование предохранителя с большим номиналом может привести к повреждению электропроводки.
Типичные причины перегорания предохранителей в ВАЗ 2105
Частое перегорание предохранителей в ВАЗ 2105 может быть вызвано следующими причинами:
- Короткое замыкание в электропроводке
- Неисправность защищаемого электроприбора
- Попадание влаги в электрические соединения
- Использование предохранителя с неправильным номиналом
- Естественный износ предохранителя
При систематическом перегорании одного и того же предохранителя необходимо найти и устранить причину неисправности в соответствующей электрической цепи.
Как подобрать нужный предохранитель для ВАЗ 2105
При подборе предохранителя для замены в ВАЗ 2105 необходимо учитывать следующие параметры:
- Тип предохранителя (цилиндрический или плоский)
- Номинальный ток (должен совпадать с указанным на схеме)
- Размер (должен соответствовать посадочному месту в блоке)
Рекомендуется использовать оригинальные предохранители или качественные аналоги от проверенных производителей. Применение самодельных «жучков» недопустимо, так как это может привести к возгоранию проводки.
Советы по обслуживанию блока предохранителей ВАЗ 2105
Для надежной работы электрооборудования ВАЗ 2105 рекомендуется периодически проводить обслуживание блока предохранителей:
- Регулярно проверяйте состояние предохранителей визуально
- Очищайте блок от пыли и грязи
- Проверяйте надежность контактов в гнездах предохранителей
- При необходимости подтягивайте клеммы проводов
- Обрабатывайте контакты специальными составами для защиты от окисления
- Храните в машине комплект запасных предохранителей
Своевременное обслуживание блока предохранителей поможет избежать проблем с электрооборудованием автомобиля.
ВАЗ 2105 | Замена предохранителей
Руководства ￫ ВАЗ ￫ 2105 (Жигули)
| ОБЩИЕ СВЕДЕНИЯ |
Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
Предупреждения
Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями.
В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков. Блоки разных лет выпуска имеют предохранители разных типов.
Всегда имейте с собой комплект запасных предохранителей.
Не заменяйте предохранители перемычками или
предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из
строя электрических приборов автомобиля.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
||||||||||||||||||||||||||||||
Большинство электрических цепей вашего автомобиля защищены
плавкими предохранителями. Блок предохранителей установлен в задней части
моторного отсека со стороны водителя. На внутренней стороне крышки блока
нанесены номера предохранителей и сила тока в амперах.

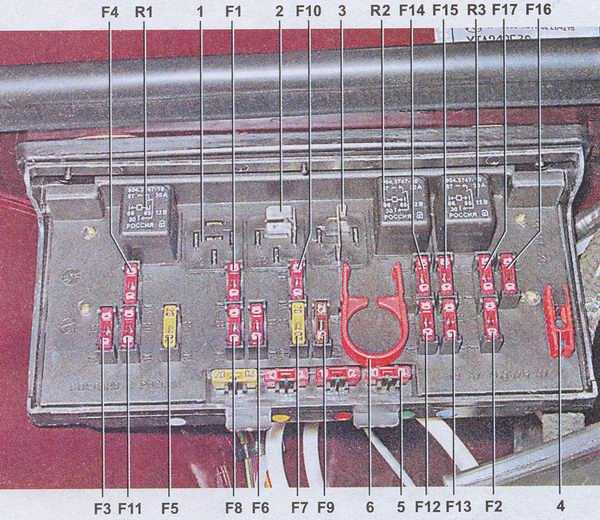

Блок предохранителей раннего выпуска.
|
№ пр-ля |
Сила тока, А |
Приборы защищаемой цепи |
|
F9 |
7,5 |
Правая противотуманная фара |
|
F8 |
7,5 |
Левая противотуманная фара |
|
F1 |
10 |
Электродвигатели фароочистителей (в момент включения) |
|
F7 |
30 |
Электродвигатели фароочистителей (в режиме работы) Контрольная лампа включения обогрева заднего стекла Лампа освещения вещевого ящика |
|
F16 |
15 |
Указатели поворота, реле-прерыватель указателей поворота и аварийной
сигнализации (в режиме указания поворота) |
|
F16 |
15 |
Контрольная лампа аварийного давления масла |
|
F3 |
10 |
Задние фонари (лампы сигнала торможения) |
|
F6 |
30 |
Электродвигатель стеклоподъемников, реле включения электростеклоподъемников |
|
F10 |
7,5 |
Фонари освещения номерного знака |
|
F5 |
20 |
Электродвигатель вентилятора охлаждения радиатора и реле его включения
(контакты) |
|
F11 |
7,5 |
Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
|
F2 |
10 |
Указатели поворота, реле-прерыватель указателей поворота и аварийной
сигнализации (в режиме аварийной сигнализации) |
|
F4 |
20 |
Нагревательный элемент обогрева заднего стекла |
|
F15 |
7,5 |
Правая фара (дальний свет) |
|
F14 |
7,5 |
Левая фара (дальний свет) |
|
F13 |
7,5 |
Левая фара (ближний свет) |
|
F12 |
7,5 |
Правая фара (ближний свет) |
|
1 |
8 |
Резервный |
|
2 |
8 |
Резервный |
|
3 |
8 |
Электродвигатели фароочистителей в момент включения) |
|
4 |
16 |
Электродвигатели фароочистителей (в режиме работы) |
|
5 |
8 |
Указатели поворота, реле-прерыватель указателей поворота и аварийной
сигнализации (в режиме указания поворота) |
|
6 |
8 |
Задние фонари (лампы сигнала торможения) |
|
7 |
8 |
Фонари освещения номерного знака |
|
8 |
16 |
Электродвигатель вентилятора охлаждения радиатора и реле его включения
(контакты) |
|
9 |
8 |
Левая фара (габаритный свет) |
|
10 |
8 |
Правая фара (габаритный свет) |
|
11 |
8 |
Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме
аварийной сигнализации) |
|
12 |
16 |
Нагревательный элемент обогрева заднего стекла |
|
13 |
8 |
Правая фара (дальний свет) |
|
14 |
8 |
Левая фара (дальний свет) |
|
15 |
8 |
Левая фара (ближний свет) |
|
16 |
8 |
Правая фара (ближний свет) |
