Предохранители ваз 2107 инжектор. Блок предохранителей и реле ВАЗ 2107: полное руководство по обслуживанию

Как устроен блок предохранителей ВАЗ 2107. Где находятся предохранители и реле в ВАЗ 2107 инжектор. Как заменить перегоревший предохранитель в ВАЗ 2107. Какие цепи защищают предохранители в ВАЗ 2107.

Устройство и расположение блока предохранителей ВАЗ 2107

Блок предохранителей ВАЗ 2107 расположен в моторном отсеке на правой стороне. Он защищает основные электрические цепи автомобиля от перегрузок и коротких замыканий. В блоке установлены предохранители и реле различного назначения.

На автомобилях ВАЗ 2107 инжектор используется блок на 3 реле типа АВАР 405.3722. Он имеет следующие особенности:

• 13 плавких предохранителей штекерного типа
• 3 электромагнитных реле
• Съемная крышка с обозначением цепей
• Возможность замены отдельных элементов

Назначение предохранителей ВАЗ 2107

Каждый предохранитель в блоке ВАЗ 2107 отвечает за защиту определенных электрических цепей:

1. F1 (8А) — задние фонари, отопитель, обогрев заднего стекла
2. F2 (8А) — очистители и омыватели
3. F3, F4 (8А) — резервные
4. F5 (16А) — обогрев заднего стекла
5. F6 (8А) — прикуриватель, розетка
6. F7 (16А) — звуковой сигнал, вентилятор охлаждения
7. F8 (8А) — аварийная сигнализация
8. F9 (8А) — противотуманные фонари
9. F10 (8А) — комбинация приборов, сигнализаторы
10. F11 (8А) — стоп-сигналы, плафоны освещения салона
11. F12 (8А) — правая фара (дальний свет)
12. F13 (8А) — левая фара (дальний свет)

Как заменить предохранитель в ВАЗ 2107

Если в автомобиле ВАЗ 2107 перестала работать какая-либо электрическая цепь, первым делом необходимо проверить соответствующий предохранитель. Для замены предохранителя выполните следующие действия:

1. Откройте капот и найдите блок предохранителей справа.
2. Снимите крышку блока предохранителей.
3. Найдите нужный предохранитель по схеме на крышке.
4. Извлеките перегоревший предохранитель пинцетом.
5. Установите новый предохранитель такого же номинала.
6. Закройте крышку блока и проверьте работу цепи.

Важно использовать предохранители только указанного номинала. Установка предохранителя большего номинала может привести к повреждению электропроводки.

Реле в блоке предохранителей ВАЗ 2107

В блоке предохранителей ВАЗ 2107 установлены 3 электромагнитных реле:

• Реле включения ближнего света фар
• Реле включения дальнего света фар
• Реле обогрева заднего стекла

Эти реле обеспечивают коммутацию силовых цепей при включении соответствующих потребителей. При выходе из строя реле его необходимо заменить на аналогичное.

Особенности блока предохранителей ВАЗ 2107 инжектор

На инжекторных модификациях ВАЗ 2107 используется модернизированный блок предохранителей с дополнительными цепями для системы впрыска. Основные отличия:

• Добавлен предохранитель F14 (15А) для цепей электронного блока управления двигателем
• Предохранитель F7 защищает цепь топливного насоса
• Установлено дополнительное реле включения вентилятора системы охлаждения

При обслуживании блока предохранителей инжекторного ВАЗ 2107 важно учитывать эти особенности.

Диагностика неисправностей в электрических цепях ВАЗ 2107

Если в автомобиле ВАЗ 2107 постоянно перегорает один и тот же предохранитель, это указывает на неисправность в соответствующей цепи. Для диагностики выполните следующие шаги:

1. Определите, какую цепь защищает перегорающий предохранитель.
2. Отключите все потребители в этой цепи.
3. Проверьте провода на наличие повреждений изоляции.
4. Измерьте сопротивление цепи — оно не должно быть близко к нулю.
5. Поочередно подключая потребители, найдите неисправный.
6. Устраните обнаруженную неисправность и замените предохранитель.

При невозможности самостоятельно найти причину обратитесь в автосервис для профессиональной диагностики.

Советы по обслуживанию блока предохранителей ВАЗ 2107

Для надежной работы электрооборудования ВАЗ 2107 следуйте этим рекомендациям:

• Регулярно проверяйте состояние предохранителей и очищайте блок от пыли
• При замене используйте только стандартные предохранители нужного номинала
• Периодически проверяйте затяжку клемм аккумулятора
• Следите за состоянием изоляции проводов, особенно в моторном отсеке
• При установке дополнительного оборудования используйте отдельные предохранители
• Храните в автомобиле комплект запасных предохранителей разного номинала

Своевременное обслуживание электрооборудования поможет избежать внезапных отказов в работе автомобиля ВАЗ 2107.

Блок предохранителей ВАЗ 2107 инжектор 3 реле ЕВРО АВАР 405.3722 — цена Украина

С этим товаром покупаютВозможно Вы искалиПрименяемостьOтзывы

Показать с фото

Код

Каталожный номер

Фото

Наименование и Производитель

Статус

Цена, грн на 24.11.2022

Кол-во

Действие

45304

F224

В наличии

60,48

60,48

36187

АХ-802

В наличии

78,12

78,12

7917

950303

В наличии

38,22

38,22

45305

F222

В наличии

40,02

40,02

49030

469.172.000

В наличии

22,38

22,38

7918

Car Fuses Maxi

В наличии

9,00

9,00

49074

75.3777-10

В наличии

62,70

62,70

8750

75. 3777.000-10

В наличии

47,46

47,46

37842

75.3777-10

В наличии

40,86

40,86

49075

71.3747-01

В наличии

121,14

121,14

49076

711.3747-03

Под заказ

Уточните у менеджера

Уточните у менеджера

20513

752.3777-10/902.3747

В наличии

44,70

44,70

8751

NVFSA 30 DC 12

В наличии

48,54

48,54

37843

75.3777

В наличии

41,82

41,82

49077

75.3777

В наличии

51,30

51,30

8752

90.3747

В наличии

51,30

51,30

53829

90.3747/SCR 0102

В наличии

48,36

48,36

Показать с фото

Код

Каталожный номер

Фото

Наименование и Производитель

Статус

Цена, грн на 24.

11.2022

Кол-во

Действие

40760

542.698

В наличии

204,24

204,24

8919

ПР-120 2106-3722100

В наличии

153,30

153,30

48962

46.3722

В наличии

214,74

214,74

8920

41.3722.00

В наличии

181,44

181,44

37813

41.3722.00

В наличии

186,24

186,24

48963

41.3722

Под заказ

Уточните у менеджера

Уточните у менеджера

48964

404.3722

В наличии

1 743,30

1 743,30

11399

2105-3722.010

В наличии

1 621,68

1 621,68

48965

521.3722

В наличии

1 399,38

1 399,38

37815

2115-3722.010

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 нового образца инжектор 367.

3722М (WTE)

WTE,Турция.

Каталожный номер: 2115-3722.010

код: 37815

В наличии

В наличии

2 247,72

2 247,72

9350

2115-3722.010

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 нового образца инжектор 367. 3722М (Авар)

АВАР ОАО, г.Псков

Каталожный номер: 2115-3722.010

код: 9350

В наличии

В наличии

2 215,44

2 215,44

37814

2108-3722010-08

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 старого образца (173. 3722) WTE

WTE,Турция.

Каталожный номер: 2108-3722010-08

код: 37814

В наличии

В наличии

2 023,50

2 023,50

15470

2108-3722010-08

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 старого образца (173. 3722) (Авар)

АВАР ОАО, г.Псков

Каталожный номер: 2108-3722010-08

код: 15470

В наличии

В наличии

2 339,88

2 339,88

13868

391. 3722

В наличии

2 546,04

2 546,04

48967

392.3722

Под заказ

Уточните у менеджера

Уточните у менеджера

48968

361.3722

В наличии

1 894,32

1 894,32

40848

393.3722

В наличии

1 985,52

1 985,52

40850

394.3722

Под заказ

Уточните у менеджера

Уточните у менеджера

40852

2170-3722012-01

В наличии

495,72

495,72

Нет отзывов о данном товаре. Ваш отзыв может быть первым!

О товаре: Блок предохранителей на 3 реле (ЕВРО) на автомобиль ВАЗ 2107 инжекторПроизводство АВАР СНГ

➤ Магазин запчастей и автокомпонентов «ГАЗ Детали машин» — это стабильный и надежный поставщик запчастей как в Запорожье так и по всей Украине. Купить недорого Блок предохранителей ВАЗ 2107 инжектор 3 реле ЕВРО АВАР цена выгодная. Купить запчасти дешево, со скидкой в интернет магазине VR.ZP.UA. Заказывайте только оригинальные запчасти, с нами ваш автомобиль всегда будет оставаться комфортным и безопасным. Если у вас возникли сомнения в совместимости, трудности при подборе или другие вопросы, свяжитесь с менеджером магазина. У нас : ✓ Лучшее предложение ✈ Быстрая доставка ☑ Гарантия ☎ Звоните!

Как заменить предохранители и реле ВАЗ-2107

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

Монтажные блоки взаимозаменяемы в сборе. Блоки отечественного производства можно разбирать, заменять плату и восстанавливать перегоревшие токопроводящие дорожки.

В блоке кроме предохранителей размещаются реле дальнего и ближнего света фар, обогрева заднего стекла.

На внутренней стороне крышки монтажного блока изображены символы, поясняющие назначение каждого реле. На части автомобилей, оборудованных очистителем фар, в монтажном блоке устанавливается дополнительное реле. Оно согласует работу очистителей фар с очистителем ветрового стекла при включенном свете фар.

Предохранитель номиналом 8А цепи противотуманного света установлен за нижней вставкой панели радиоприемника, на проводе возле выключателя противотуманных фонарей.

При ремонте электрооборудования отсоединяйте «минусовую» клемму аккумуляторной батареи (при выключенном зажигании).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

Замена предохранителей в монтажном блоке

Открываем крышку монтажного блока.

Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.

В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.

Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.

Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.

При отсутствии съемника предохранитель и реле можно извлечь пассатижами.

Замена дополнительного предохранителя очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей.

Они установлены на питающих проводах рядом с моторедукторами.

Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя

Замена предохранителей цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.

Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника

Вынимаем вставку.

Вынимаем из панели корпус предохранителя

Отворачиваем его крышку и заменяем перегревший предохранитель

Замена реле

Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фар

Реле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.

Они размещены в монтажном блоке.

На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747.

Место расположения реле обозначено символами на внутренней стороне крышки блока.

Для замены снимаем реле съемником.

Замена реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.

Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле.

Реле, подлежащее замене, отсоединяем от колодки.

Новое реле крепим на место, подложив под гайку провод «массы».

Замена реле включения стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.

Реле стартера установлено в моторном отсеке на правом брызговике.

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Замена реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.

Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.

Общий вид реле с колодкой

Технические данные для проверки реле очистки ветрового стекла

— Сопротивление обмотки реле, Ом 66±2

— Сопротивление обмотки прерывателя, Ом 23±1

— Число включений очистителя в минуту 9—17*.

После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры

Поддев отверткой, снимаем левую обивку боковины.

Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.

К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой.

Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)

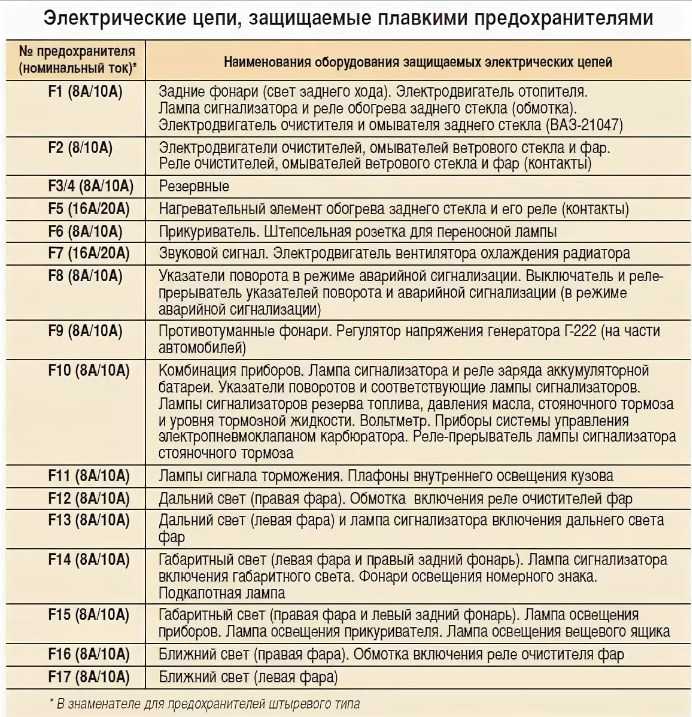

Электрические цепи, защищаемые плавкими предохранителями

№ предохранителя (номинальный ток)* — Наименования оборудования защищаемых электрических цепей

F1 (8А/10А) — Задние фонари (свет заднего хода). Электродвигатель отопителя. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ- 21047)

F2 (8/10А) — Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты)

F3/4 (8А/10А) — Резервные

F5 (16А/20А) — Нагревательный элемент обогрева заднего стекла и его реле (контакты)

F6 (8А/10А) — Прикуриватель. Штепсельная розетка для переносной лампы

F7 (16А/20А) — Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора

F8 (8А/10А) — Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

F9 (8А/10А) — Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

F10 (8А/10А) — Комбинация приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

F11 (8А/10А) — Лампы сигнала торможения. Плафоны внутреннего освещения кузова

F12 (8А/10А) — Дальний свет (правая фара). Обмотка включения реле очистителей фар

F13 (8А/10А) — Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Блок предохранителей для LADA | B-Parts

Электрические и электронные компоненты

Выберите один из вариантов и найдите свои подержанные детали LADA на складе, где имеется более 6 продуктов.

Search for model

• • 110 (2110)[1995-2012]

• • 111 (2111)[1995-2009]

• • 112 ( 2112)[1995-2011]

• • 1922 Marsz (21213) [1995-2013]

• • 2107 [1982-2022]

  • 2107 [1982-2022]

  • 2107 [1982-2022].

• • 1200-1600 [1970-2005]

• • GRANTA (2190 _) [2011-2022]

  • (2190 _) [2011-2022]

  • (2190 _) [2011-2022]

  (2190 _).



  • ГРАНТА универсал (2194_)[2018-2022]

  • GRANTA Hatchback (2192_)[2018-2022]

  • GRANTA Liftback (2191_)[2014-2022]

• • KALINA Estate (1117)[ 2004-2013]

  • Kalina Hatchback (1119) [2004-2013]

  • Kalina II (2194 _) [2013-2018]

  • Kalina II Hatchback (2192 _)

  • Kalina II HATHBACK (2192 _)

  KALINA II HATHBACK (2192 _) [2013-2019

  .

  КАЛИНА Седан (1118)[2004-2013]

• • LARGUS (KS0_, RS0_, KSA_)[2012-2022]

  • LARGUS Estate Van (KS0_, RS0_, KSA_)[2012-2022]

  • LARGUS Van (FS0_, FSA_)[ 2012-2022]

• • NADECHDA (2120) [1997-2006]

• • NIVA CHOLD OFF-ARDEAR (21211412)

  • NIVA CHOLD OFF-ARDARD (21211412)

  • NIVA CHOLD OFF-ARUD (212112)

    • NIVA CHOLD OFF-ARUD (2121112)

    • NIVA.



      НИВА II (2123)[2002-2022]

    • НИВА II Закрытый внедорожник (2123)[2020-2022]

    • Niva Travel закрыто внедорожник [2020-2022]

  • • NOVA (2105) [1981-2012]

    • NOVA (2104).

  • • OKA (1111_)[1988-2008]

    • OKA (1111) (11116-50) Platform/Chassis[1992-2003]

  • • PRIORA Estate (2171 )[2009-2015]

    • ПРИОРА Хэтчбек (2172)[2008-2015]

    • Приора салон (2170 _) [2007-2018]

  • • Samara (2108, 2109, 2113, 2114) [1984-2013]

    • , 2113, 2114) [1984-2013]
    • , 2113, 2114). 2012]

    • Самара Хэтчбек (2113, 2114) [1997-2013]

    • Самара Салон (21099, 2115) [1987-2012]

  • 9

  • )

  • ) -2022]

• • Toscana (2107) [1982-2012]

• • VESTA (GFL _) [2015-2022]

  • VESTA SW MAST

    • VOLUMES Saloon (21099)[1996-2001]

  • • XRAY (GAB_)[2016-2022]

  4. 8

  based on +2700 Google Reviews

  Return и гарантийная политика

  Гарантия и политика возврата

  Мы предлагаем до 12 месяцев гарантии на все автозапчасти и 14-дневный возврат, если вы не удовлетворены своим продуктом.

  Способы оплаты

  Несколько способов оплаты

  У нас есть несколько способов оплаты, чтобы обеспечить максимальную безопасность в процессе покупки.

  Быстрая доставка

  Быстрая доставка

  Получите ваш заказ менее чем за 5 дней.

  Нужна помощь?

  Свяжитесь с нами!

  Самые последние оригинальные подержанные детали

  Самые последние транспортные средства

  • LADA NIVA закрыто внедорожник (2121, 2131) [1976-2022]
    3 DOOR 2109, 2113, 2114). , 2109, 2113, 2114) [1984-2013]
    3 ДВЕРЫ

  • LADA NIVA закрытый внедорожный автомобиль (2121, 2131) 1600 (76 л. с.)
    3 Дор. (2121, 2131) 1600 4×4 (73 л.с.)
    3 двери

  Запчасти Лада Нива 4 х 4 | Датчик скорости с корпусом и кабелем Лада 2108-2110, Лада Нива 21214 (1700 с инжектором), 2110-3843010

  Покупатели, купившие этот товар, также купили один из следующих товаров.

  Колесный болт/болты передние, Лада Нива 2121, 21213, 21214, 21215, 2121-3103039

  10,25 € * Арт.№: 214

  Дополнительная информация

  Комплект прокладок двигателя, помпы, подходит на все Лада Нива и Лада 2101-2107, Лада Нива 2121, 21213, 21214, 21215

  13,33 € * Арт. №: 91

  Дополнительная информация

  Комплект предохранителей Лада 2101-2107, Лада Нива 2121, 21213, 21214, 21215

  3,24 € * Арт.№: 1220

  Дополнительная информация

  Фильтр топливный Лада 21044, 21073, Лада Самара 2108, 2109, Лада 2110, 2111, 2112 Лада Нива 21214

  5,70 € * Арт.
