60035-15: МЦЕ-24АМ Приборы для измерения электрической емкости и тангенса угла потерь конденсаторов

Назначение

Приборы для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ (далее — приборы) предназначены для автоматического измерения на частоте 50 Гц и 100 Гц электрической ёмкости (С) и тангенса угла потерь (tg5) электролитических и других конденсаторов, а также для измерения и контроля тока утечки при подаче на конденсатор напряжения поляризации от внешнего или от внутреннего источника.

Описание

В приборе применен принцип прямого измерения реактивной (емкостной) и активной составляющих сигнала на выходе измерительной мостовой схемы.

Подключение конденсатора четырёхзажимное, схема замещения последовательная. Подключение измеряемого конденсатора осуществляется с помощью измерительного жгута УБМ4.854.343. Пуск прибора ручной, автоматический с интервалом между измерениями от

0,3 до 5 с и внешний.

Прибор изготовляется в двух модификациях: МЦЕ-24АМ1 и МЦЕ-24АМ2. Прибор МЦЕ-24АМ1 в отличии от МЦЕ-24АМ2 имеет внутренний источник поляризующих напряжений до 69,9 В и может измерять ток утечки и разбраковку конденсаторов по току утечки относительно установленной границы на группы «ГОДЕН» и «БРАК» при подаче на конденсатор поляризующего напряжения до 69,9 В.

Измерение параметров конденсаторов при поляризующих напряжениях до 630 В возможно при использовании внешнего источника поляризующих напряжений ИТУК-БНП, совмещённого с измерителем тока утечки.

Информация о результатах измерений и разбраковки выводится также на выходные разъёмы прибора.

Внешний вид прибора показан на рисунках 1а (МЦЕ-24АМ1) и 2а (МЦЕ-24АМ2). Места для опломбирования указаны на рисунках 1б и 2б.

Таблица 1

Наименование параметра	Значение
Частота напряжения переменного тока, Гц	(50,0±0,5) (100±1)
Эффективное значение напряжения переменного тока на измеряемом конденсаторе, В, не более	0,2
Диапазон измерения электрической ёмкости	0,4 нФ — 2 Ф
Количество поддиапазонов измерения электрической ёмкости	8
Диапазон измерения тангенса угла потерь	0,001 — 5
Пределы допускаемой основной абсолютной погрешности измерения электрической ёмкости, ДС и тангенса угла потерь, Atg5	см. табл. 2
Пределы допускаемой абсолютной погрешности измерения электрической ёмкости тангенса угла потерь в рабочих условиях применения в диапазоне температур 10 — 15 °С и 25 — 35 °С	1.5-ДС 1.5-AtgS
Диапазон установки и измерения напряжения поляризации от внутреннего источника, В	0,1 — 69,9
Пределы допускаемой абсолютной погрешности установки напряжения поляризации от внутреннего источника, В	±(0,02-Цп + 0,1 В)
Пределы допускаемой абсолютной погрешности измерения напряжения поляризации от внутреннего источника, В	±(0,01 •Ип + 0,1 В)
Диапазон установки напряжения поляризации от внешнего источника, В	0,1 — 630
Диапазон измерения и контроля тока утечки	0,01 мкА — 20 мА
Пределы допускаемой абсолютной погрешности разбраковки по току утечки, в единицах поддиапазона измерения	±[1у доп-(0,04 + И0/Ип) + + 0,01 мкА]
Пределы допускаемой абсолютной погрешности измерения тока утечки, в единицах поддиапазона измерения	±(0,05Ту + 0,05 мкА + 2А)
Диапазон установки времени выдержки конденсатора под напряжением в режиме разбраковки по току утечки, с	5 — 60
Пределы допускаемой относительной погрешности установки времени выдержки конденсатора под напряжением в режиме разбраковки по току утечки, %	±10
где: 1у доп — установленное значение допустимого тока утечки в единицах установленного поддиапазона; ио = 0,05 В; Цп — установленное значение напряжения поляризации, В; 1у — измеренное значение тока утечки в единицах установленного поддиапазона; А — единица дискретности.

Номер под- диапа зона	Обозна чение поддиапа зона	Поддиапазон измерения ёмкости	Пределы допускаемой основной абсолютной погрешности измерения ёмкости ДС в ед. поддиапазона измерения	Пределы допускаемой основной абсолютной погрешности измерения тангенса угла потерьДtg8
1	200 nF	00,4 — 199,9 nF	±[(0,005+0,01 -tg5)- C+3 A]	±[0,03 -tg5-(1+tg8)+3 • 10-3]
2	2000 nF	100 — 1999 nF	±[(0,005+0,01-tg5)C+A]	±[0,02-tg5-(1+tg5)+3-10-3]
3	20 |iF	1,00 — 19,99 |iF
4	200 |iF	10,0 — 199,9 |iF
5	2000 |iF	100 — 1999 |iF
6	20 mF	1,00 — 19,99 mF
7	200 mF	10,0 — 199,9 mF	±[(0,01+0,01-tg5)C+A]	±[0,03-tg5(1+ tg5) +5-10-3]
8	2000 mF	100 — 1999 mF	±[(0,01 +0,01 -tg5)- C+A] • •(1+9С/Ск)	±[0,03-tg5(1+tg5)+5-10-3]- •(1+9С/Ск)

где: А — единица дискретности;

С — измеренное значение ёмкости в единицах поддиапазона измерения; Ск — верхний предел поддиапазона измерения ёмкости;

tg5 — измеренное значение тангенса угла потерь.

Время непрерывной работы, ч, не менее    16

Потребляемая мощность, В-А, не более    50 Питание прибора:

—    напряжение переменного тока, В    220±22

—    частота, Гц    50±1 Габаритные размеры прибора, мм, не более    484*480*130 Масса, кг, не более    14 Рабочие условия применения:

—    температура окружающего воздуха, °С    от 10 до 35

—    относительная влажность при 25 °С, %    80

—    атмосферное давление, мм рт.ст.    630 — 800 Наработка на отказ, ч, не менее    4000 Средний срок службы до списания, лет, не менее    8

Знак утверждения типа

наносят на лицевую панель прибора методом сеткографии, на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

прибор МЦЕ-24АМ1 УБМ2.675.054-02 или
МЦЕ-24АМ2 УБМ2.675.054-01	— 1 шт.
жгут измерительный УБМ4. 854.343	— 1 шт.
заглушка УБМ4.847.004 (МЦЕ-24АМ1) или УБМ4.847.005 (МЦЕ-24АМ2)	— 1 шт.
комплект ЗИП УБМ4.060.088	— 1 шт.
ведомость ЗИП УБМ2.675.054 ЗИ	— 1 экз.

Лист № 5 Всего листов 6

—    Руководство по эксплуатации УБМ2.675.054-02 РЭ    — 1 экз.;

—    *источник поляризующих напряжений ИТУК-БНП1 УБМ2.645.009-1 — 1 экз.

Примечание: * Поставляется по отдельному заказу.

Поверка

осуществляется в соответствии с методикой поверки, изложенной в разделе 7 “Методика поверки” УБМ2.675.054-02 РЭ «Прибор для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.11.2014 г.

Перечень основного и вспомогательного поверочного оборудования представлен в

табл. 3.

Таблица 3

Наименование, тип основного поверочного оборудования	Основные технические характеристики
	Предел (диапазон) измерений	Класс точности, погрешность
1	2	3
Мегаомметр М1101М	до 500 МОм	КТ 1,0
Секундомер СОСпр-2б-2-010		КТ 2
Прибор МО-62	2-10-5 — 106 Ом	±(0,5 — 5) %
Ампервольтметр Ц4311	0,003 — 7,5 А 0,75 — 750 В 45 — 55 Гц	КТ 1
Частотомер Ч3-5	0,1 Гц — 300 МГц	±5-10-7
Вольтметр В7-53А/1	0 — 1000 В 1 мВ — 700 В 20 Гц — 5 кГц	U= ±(0,04 — 0,06) % U~ ±(0,5 — 0,6) %
Мера ёмкости МПЕТ-1А	0,01 мкФ	±0,01 % tg5 ±5-10-5
Магазин ёмкости Р5025	100 пФ — 100 мкФ	±0,1 % tg5 ±1 • 10-4
Магазин ёмкости М1000	100 — 1000 мкФ	±0,05 % (50 Гц) ±0,1 % (100 Г ц) tg5 ±5-10-4
Магазин ёмкости М10000	1000 — 10000 мкФ	±0,1 % (50 Гц) ±0,15 % (100 Гц) tg5 ±1 • 10-3
Магазин сопротивлений МСР-60М	0,01 — 10 кОм	КТ 0,02
Магазин сопротивлений Р4002	104 — 108 Ом	КТ 0,05
Прибор МЦЕ-14АМ	10 нФ — 1 Ф	±0,002С, 50 Гц tg5 ±(0,02^tg5+3 • 10-4)
Осциллограф АСК-2034	0    — 25 МГц, коэфф. отклонения 1    — 5 мВ/дел	погрешность измерения временных интервалов ±0,5 %
Резистор С2-23-2-36 Ом	36 Ом ±0,5 %
Резистор С2-29В-0,25-100 Ом	100 Ом ±0,5 %, 0,25 Вт
Конденсатор К50-18 — 6,3 В — 100000 мкФ	100000 мкФ; 6,3 В
Конденсатор К75-24 — 1000 В — 8 мкФ ±5 %	8 мкФ ±5 %, 1000 В

1	2	3
Делитель 1/10 (резисторы С2-29В-0,125-9,09 кОм ±0,1 % и С2-29В-0,125-1,01 кОм ±0,1 %)	Коэффициент деления 1/10

Сведения о методах измерений

Методы измерений приведены в разделе 7 “Методика поверки” УБМ2.675.054-02 РЭ «Прибор для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ

1.    ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости».

2.    ГОСТ 8.019-85 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь».

3.    ГОСТ 22261-94 «Средства измерений электрических величин. Общие технические условия».

4.    ГОСТ 25242-93 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».

5.    УБМ2.675.054-02ТУ «Прибор для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ. Технические условия».

Рекомендации к применению

— выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

Прибор для измерения емкости конденсаторов в Сыктывкаре: 17-товаров: бесплатная доставка, скидка-63% [перейти]

Партнерская программаПомощь

Сыктывкар

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Прибор для измерения емкости конденсаторов

2 000

2750

UT890D+ UNI-T — True RMS цифровой мультиметр с прозвонкой, измерением сопротивления, напряжения, тока, ёмкости до 100mF, частоты 10МГц, NCV, Live

В МАГАЗИНЕще цены и похожие товары

570

740

Мультиметр Sugon c измерением емкости и NCV VC16B Тип: Мультиметр, Размер: Длина 17. 000 Ширина

В МАГАЗИНЕще цены и похожие товары

3 382

5344

Мультиметр Mastech MS8360E с измерением емкости и индуктивности, прозвонка цепи Тип: Мультиметр,

В МАГАЗИНЕще цены и похожие товары

1 880

3100

FY107C -Цифровой мультиметр Smart, 6000 отсчетов, True RMS, измерение AC/DC напряжения, частоты, сопротивления, ёмкости, температуры, звуковая прозвонка, функции Live(фаза) и NCV(поиск скрытой проводки).

В МАГАЗИНЕще цены и похожие товары

UNI-T UT210D цифровой клещи мультиметр переменного/постоянного тока Сопротивление напряжения Емкость измерения температуры Авто Диапазон

ПОДРОБНЕЕЕще цены и похожие товары

Мультиметр-измеритель емкости и индуктивности MASTECH цифровой MY6243 Тип: LC-метр, мультиметр,

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой мультиметр UT89XD, UT89X, 20 А, профессиональный высоковольтный мультиметр, измерение переменного/постоянного тока/емкости/сопротивления/триода/температуры, UT89X

ПОДРОБНЕЕЕще цены и похожие товары

1 859

2324

True RMS цифровой мультиметр UNI-T UT890C UT890D + AC DC Напряжение измеритель тока Сопротивление Емкость ACV Измерение частоты ЖК-дисплей NCV

ПОДРОБНЕЕЕще цены и похожие товары

UT890D Plus -Цифровой мультиметр UNI T, UNI-T, с истинным среднеквадратичным значением, UT890C, UT890D, с ручным диапазоном, переменного/постоянного тока, измерением емкости, температуры, подсветкой

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный мультиметр ANENG AN882B+ Тип: мультиметр, Производитель: ANENG, Вид прибора: цифровой

ПОДРОБНЕЕЕще цены и похожие товары

Многофункциональный портативный мультиметр Mastech MS8269 с функцией измерения индуктивности, емкости и температуры

ПОДРОБНЕЕЕще цены и похожие товары

Мультиметр измерения напряжения, ток, сопротивление, температура, емкость, питание 9V, Sturm!

ПОДРОБНЕЕЕще цены и похожие товары

1 693

2970

Цифровой профессиональный измеритель инструмент для измерения емкости и индуктивности-измеритель vastter, электрический мультиметр с индикацией низкой

ПОДРОБНЕЕЕще цены и похожие товары

USB-измеритель напряжения/мощности с ЖК-дисплеем, тестер для мультиметра, проверка скорости зарядных устройств, кабелей, емкости внешних аккумуляторов

ПОДРОБНЕЕЕще цены и похожие товары

16 287

Параметры 20 шт. , измеритель сопротивления Mega328, фотографический Измеритель сопротивления, мультиметр, Диод и емкость, измерительный инструмент ESR

ПОДРОБНЕЕЕще цены и похожие товары

UT890D+ UNI-T — True RMS цифровой мультиметр с прозвонкой, измерением сопротивления, напряжения, тока, ёмкости до 100mF, частоты до 10МГц, NCV, Live

ПОДРОБНЕЕЕще цены и похожие товары

Мультиметр DT-9208A, Универсальный цифровой мультиметр, поворотный индикатор, измерение емкости, температуры, тест логики. S-Line Estern Electronics

ПОДРОБНЕЕЕще цены и похожие товары

4 598

6256

Многофункциональный портативный мультиметр Mastech MS8269 с функцией измерения индуктивности, емкости и температуры

ПОДРОБНЕЕЕще цены и похожие товары

UT890D Plus -Цифровой мультиметр UNI T, UNI-T, с истинным среднеквадратичным значением, UT890C, UT890D, с ручным диапазоном, переменного/постоянного тока, измерением емкости, температуры, подсветкой

ПОДРОБНЕЕЕще цены и похожие товары

Sinometer цифровой мультиметр+LC-метр VC9805A+ для измерения ёмкости, индуктивности, сопротивления, напряжения, тока, прозвонки цепей, p-n переходов диодов и транзисторов, частоты, температуры, коэффициента усиления транзисторов.

ПОДРОБНЕЕЕще цены и похожие товары

UT890C -Цифровой мультиметр UNI-T UT890C UT890D +, тестер с ручной настройкой диапазона, для измерения частоты, емкости и температуры, AC/DC, с подсветкой

ПОДРОБНЕЕЕще цены и похожие товары

2 532

3723

Wishcolor ручной измеритель емкости индуктивности LCR LC200A мультиметр электрический мост Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой токоизмерительный мультиметр (мультитестер, электрический тестер) UNI-T UT33B+ портативный, NCV, измерение постоянного/переменного тока, сопротивления, емкости, температуры, ЖК-дисплей

ПОДРОБНЕЕЕще цены и похожие товары

153

218

Цифровой мультиметр SMD SMT, щуп с зажимом для проверки микросхем, пинцет для измерения сопротивления, емкости, электроника сделай сам

ПОДРОБНЕЕЕще цены и похожие товары

2 790

4730

Мультиметр цифровой UNI-T UT58D Тип: мультиметр, Цвет: красный, черный, Производитель: UNI-T

ПОДРОБНЕЕЕще цены и похожие товары

Многоцелевой зажим SMD SMT для тестирования, щуп с зажимом, цифровой мультиметр, пинцет для измерения емкости сопротивления ИС

ПОДРОБНЕЕЕще цены и похожие товары

Портативный мультиметр UNI-T UT33A+ с функцией измерения емкости (в ударопрочном чехле) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

3 517

9506

Mastech / Универсальный мультиметр с бесконтактным датчиком для измерения емкости и индуктивности, Mastech

ПОДРОБНЕЕЕще цены и похожие товары

Самодельный прибор для измерения конденсаторов малой емкости.

Прибор для измерения емкости конденсаторов

Обнаружив в интернете статью Digital Capacitance Meter , я захотел собрать этот измеритель. Однако под рукой не оказалось микроконтроллера AT90S2313 и светодиодных индикаторов с общим анодом. Зато были ATMEGA16 в DIP-корпусе и четырехразрядный семисегментный жидкокристаллический индикатор. Выводов микроконтроллера как раз хватало на то, чтобы подключить его к ЖКИ напрямую. Таким образом, измеритель упростился всего до одной микросхемы (на самом деле, есть и вторая – стабилизатор напряжения), одного транзистора, диода, горстки резисторов-конденсаторов, трех разъемов и кнопки.Прибор получился компактный и удобный в использовании. Теперь у меня нет вопросов о том, как измерить емкость конденсатора. Особенно это важно для SMD-конденсаторов с емкостями в несколько пикофарад (и даже в доли пикофарада), которые я всегда проверяю перед тем, как в паять в какую-нибудь плату. Сейчас выпускается множество настольных и портативных измерителей, производители которых заявляют о нижнем пределе измерений емкости в 0. 1 пФ и достаточной точности измерений таких малых емкостей. Однако во многих из них измерения проводятся на довольно низкой частоте (единицы килогерц). Спрашивается, можно ли получить приемлемую точность измерений в таких условиях (даже если параллельно измеряемому подключить конденсатор большей емкости)? Кроме того, в интернете можно найти довольно много клонов схемы RLC-метра на микроконтолллере и операционном усилителе (той самой, что с электромагнитным реле и с одно- или двухстрочным ЖКИ). Однако такими приборами малые емкости померить «по-человечески» не удается. В отличие от многих других, этот измеритель специально спроектирован для измерения малых значений емкости.

Что касается измерения малых индуктивностей (единицы наногенри), то я для этого с успехом использую анализатор RigExpert AA-230 , который выпускает наша компания.

Фотография измерителя емкости:

Параметры измерителя емкости

Диапазон измерения: от 1 пФ до примерно 470 мкФ.
Пределы измерения: автоматическое переключение пределов – 0…56 нФ (нижний предел) и 56 нФ … 470 мкФ (верхний предел).
Индикация: три значащие цифры (две цифры для емкостей меньших, чем 10 пФ).
Управление: единственная кнопка для установки «нуля» и калибровки.
Калибровка: однократная, при помощи двух образцовых конденсаторов, 100 пФ и 100 нФ.

Большая часть выводов микроконтроллера подключена к ЖКИ. К некоторым из них также подключен разъем для внутрисхемного программирования микроконтроллера (ByteBlaster). Четыре вывода задействованы в схеме измерения емкости, включая входы компаратора AIN0 и AIN1, выход управления пределами измерения (при помощи транзистора) и выход выбора порогового напряжения. К единственному оставшемуся выводу микроконтроллера подключена кнопка.

Стабилизатор напряжения +5 В собран по традиционной схеме.

Индикатор – семисегментный, на 4 знака, с прямым подключением сегментов (т.е. не-мультиплексный). К сожалению, на ЖКИ не было маркировки. Такую же цоколевку и размеры (51×23 мм) имеют индикаторы многих фирм, например, AND и Varitronix.

Схема приведена ниже (на схеме не показан диод для защиты от «переполюсовки», через него рекомендуется подключить разъем питания):

Программа микроконтроллера

Поскольку ATMEGA16 – из серии «MEGA», а не из серии «tiny», особого смысла писать ассемблерную программу нет смысла. На языке Си удается сделать ее гораздо быстрей и проще, а приличный объем flash-памяти микроконтроллера позволяет пользоваться встроенной библиотекой функций с плавающей точкой при расчете емкости.

Микроконтроллер проводит измерение емкости за два шага. В первую очередь, определяется время заряда конденсатора через резистор сопротивлением 3.3 МОм (нижний предел). Если необходимое напряжение не достигнуто в течение 0.15 секунд (что соответствует емкости около 56 пФ), заряд конденсатора повторяется через резистор 3.3 кОм (верхний предел измерения).

При этом микроконтроллер сперва разряжает конденсатор через резистор сопротивлением 100 Ом, а затем заряжает его до напряжения 0.17 В. Только после этого замеряется время заряда до напряжения 2.5 В (половина напряжения питания). После этого, цикл измерения повторяется.

При выводе результата на выводы ЖКИ подается напряжение переменной полярности (относительно его общего провода) с частотой около 78 Гц. Достаточно высокая частота полностью устраняет мерцание индикатора.

В этой статье приведено элементарную схему измерителя ёмкости на логической микросхеме. Такое классическое и элементарное схемотехническое решение достаточно быстро и просто можно воспроизвести. Потому данная статья будет полезна начинающему радиолюбителю, который задумал собрать себе элементарный измеритель ёмкости конденсатора.

Работа схемы измерителя ёмкости:

Рисунок №1 – Измеритель ёмкости схема

Перечень элементов измерителя ёмкости:

R1- R4 – 47 КОм

R5 – 1,1 КОм

C3 – 1500 пФ

C4 – 12000 пФ

C5 –0,1 мкФ

C изм. – конденсатор ёмкость которого вы хотите измерять

SА1 – галетный переключатель

DA1 – К155ЛА3 или SN7400

VD1-VD2– КД509 или аналог 1N903A

PA1 – Стрелочная индикаторная головка (ток полного отклонения 1 мА, сопротивление рамки 240 Ом)

XS1- XS2 – разъёмы типа «крокодил»

Такой вариант измерителя ёмкости конденсаторов имеет четыре диапазона, которые можно выбирать переключателем SA1. На пример в положении «1» можно промерять конденсаторы с ёмкостью 50 пФ, в положении «2» — до 500 пФ, в положении «3» — до 5000 пФ, в положении «4» — до 0,05 мкФ.

Элементы микросхемы DA1 обеспечивают достаточный ток для заряда измеряемого конденсатора (С изм.). Особенно важно для точности измерения, адекватно подобрать диоды VD1-VD2, они должны иметь одинаковые (наиболее похожие) характеристики.

Настройка схемы измерителя ёмкости:

Настроить такую схему достаточно просто, вам необходимо подключить С изм. с заведомо известными характеристиками (с известной ёмкостью). Выберите переключателем SА1 необходимый диапазон измерения и вращайте ручку построечного резистора до тех пор, пока не добьётесь нужного показания на индикаторной головке PA1 (рекомендую её проградуировать в соответствии с вашими показаниями, это можно сделать путём разбора индикаторной головки и наклеивания новой шкалы с новыми надписями)

В данной статье мы дадим наиболее полную инструкцию, которая позволит сделать измеритель ёмкости конденсаторов своими руками, без помощи квалифицированных мастеров.

К сожалению, аппаратура не редко выходит из строя. Причина чаще всего одна – появление электролитического конденсатора. Все радиолюбители знакомы с так называемым «высыханием», которое появляется из-за нарушения герметичности корпуса прибора. Возрастает реактивное сопротивление из-за снижения номинальной емкости.

Далее, во время эксплуатации начинают происходить электрохимические реакции, они разрушают стыки выводов. В результате контакты нарушаются, образовывая контактное сопротивление, которой исчисляется, порой десятками Oм. То же самое будет происходить при подключении к рабочему конденсатору резистора. Наличие этого самого последовательного сопротивления скажется негативно не работе электронного устройства, в схеме будет искажаться вся работа конденсаторов.

Из-за сильнейшего влияния сопротивления в диапазоне три-пять Ом, приходят в негодность импульсные источники питания, ведь в них перегорают дорогостоящие транзисторы, а также микросхемы. Если детали при сборке прибора были проверены, а при монтаже не допущены ошибки, то с его наладкой не возникнет проблем.

Кстати, предлагаем Вам присмотреть себе новый паяльник на Алиэкспресс — ССЫЛКА (отличные отзывы). Либо присмотреть себе что-нибудь из паяльного оборудования в магазине «ВсеИнструменты.ру» — ссылка на раздел с паяльниками .

Схема, принцип работы, устройство

Данная схема используется с применением операционного усилителя. Прибор, который мы собираемся сделать своими руками, позволит производить измерения ёмкости конденсаторов в диапазоне от пары пикoфарад до одного микрофарада.

Давайте разберемся с приведенной схемой :

• Поддиапазоны . У агрегата есть 6 «поддиапазонов», у них высокие границы равняются 10, 100; 1000 пф, а также 0,01, 0,1 и 1 мкф. Отсчитывается емкость по измерительной сетке микроамперметра.
• Назначение . Основой работы прибора является замер переменного тока, он проходит сквозь конденсатор, который необходимо исследовать.
• На усилителе DА 1 находится генератор импульсов. Колебания их повтора подчиняется емкости С 1- С 6 конденсаторов, а также позиции тумблера «подстроечного» резистора R 5. Частота будет переменной от 100 Гц до 200 кГц. Подстроечному резистору R 1 определяем соразмерную модель колебаний при выходе генератора.
• Указанные на схеме диоды, как D 3 и D 6, резисторы (налаженные) R 7- R 11, микроамперметр РА 1, составляют сам измеритель переменного тока. Внутри микроамперметра сопротивление обязано составлять не больше 3 кОм, с целью, чтобы погрешность при замере не превысила десяти процентов на диапазоне до 10 пФ.
• К другим поддиапазонам параллельно Р A 1 подсоединяют подстроечные резисторы R 7 – R 11. Нужный измерительный поддиапазон настраивают при помощи тумблера S А 1. Одна категория контактов переключает конденсаторы (частотозадающие) С 1 и С 6 в генераторе, второй переключает в индикаторе резисторы.
• Чтобы прибор получал энергию, ему нужен 2-полярный стабилизированный источник (напряжение от 8 до 15 В). У частотозадающего конденсатора могут на 20 % разниться номиналы, однако сами они обязаны иметь высокую стабильность временную и температурную.

Конечно, для обычного человека, не разбирающегося в физике, это всё может показаться сложным, но вы должны понимать, чтобы сделать измеритель ёмкости конденсаторов своими руками, нужно обладать определенными знаниями и навыками. Далее поговорим о том, как наладить прибор.

Наладка измерительного прибора

Чтобы произвести правильную наладку, следуйте инструкции:

1. Сперва достигается симметричность колебаний при помощи резистора R 1. «Бегунок» у резистора R 5 находится посередине.
2. Следующим действием будет подключение эталонного конденсатора 10 пф к клеммам, отмеченным значком сх. При помощи резистора R 5, переставляют стрелу микроамперметра на соответственную шкалу ёмкости эталонного конденсатора.
3. Далее проверяется форма колебания при выходе генератора. Тарировка проводится на всех поддиапазонах, здесь применяют резисторы R 7 и R 11.

Механизм устройства может быть разным. Параметры размеров зависят от типа микроамперметра. Каких-то особенностей при работе с прибором не выделяется.

Создание разных моделей измерителей

Модель серии AVR

Сделать такой измеритель можно на базе переменного транзистора. Вот инструкция:

1. Подбираем контактор;
2. Замеряем выходное напряжение;
3. отрицательное сопротивление в измерителя емкости не больше 45 Ом;
4. Если проводимость 40 мк, то перегрузка составит 4 Ампера;
5. Для повышения точности измерения, нужно использовать компараторы;
6. Также есть мнение, что лучше использовать только открытые фильтры, так как для них не страшны импульсные помехи в случае большой загруженности;
7. Также рекомендуется использовать полюсные стабилизаторы, а вот для модификации устройства не подходят только сеточные компараторы;

Перед тем, как включать измеритель ёмкости конденсаторов, нужно выполнить замер сопротивления, который должен быть примерно 40 Ом для хорошо сделанных устройств. Но показатель может отличаться, в зависимости от частотности модификации.

Модуль на базе PIC16F628A может быть регулируемого типа;

Лучше не устанавливать фильтры высокой проводимости;

Перед тем, как начнем паять, нужно проверить выходное напряжение;

Если сопротивление слишком высокое, то меняем транзистор;

Применяем компараторы для преодоления импульсных помех;

Дополнительно используем проводниковые стабилизаторы;

Дисплей может быть текстовым, что проще всего и весьма удобно. Ставить их нужно через канальные порты;

Далее с помощью тестера настраиваем модификацию;

Если показатели емкости конденсаторов слишком высокие, то меняем транзисторы с малой проводимостью.

Более подробно о том, как сделать измеритель ёмкости конденсаторов своими руками можно узнать из видео ниже.

Видео инструкции

ESR метр своими руками . Есть широкий перечень поломок аппаратуры, причиной которых как раз является электролитический . Главный фактор неисправности электролитических конденсаторов, это знакомое всем радиолюбителям «высыхание», которое возникает по причине плохой герметизации корпуса. В данном случае увеличивается его емкостное или, иначе говоря, реактивное сопротивление в следствии уменьшения его номинальной емкости.

Помимо этого, в ходе работы в нем проходят электрохимические реакции, которые разъедают точки соединения выводов с обкладками. Контакт ухудшается, в итоге образуется «контактное сопротивление», доходящее иногда до нескольких десятков Ом. Это точно также, если к исправному конденсатору последовательно подключить резистор, и к тому же этот резистор размещен внутри него. Такое сопротивление еще именуют «эквивалентное последовательное сопротивление» или же ESR.

Существование последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в схеме. Чрезвычайно сильное влияние оказывает повышенное ESR (порядка 3…5 Ом) на работоспособность , приводя к сгоранию дорогих микросхем и транзисторов.

Ниже в таблице приведены средние величины ESR (в миллиоммах) для новых конденсаторов различной емкости в зависимости от напряжения, на которое они рассчитаны.

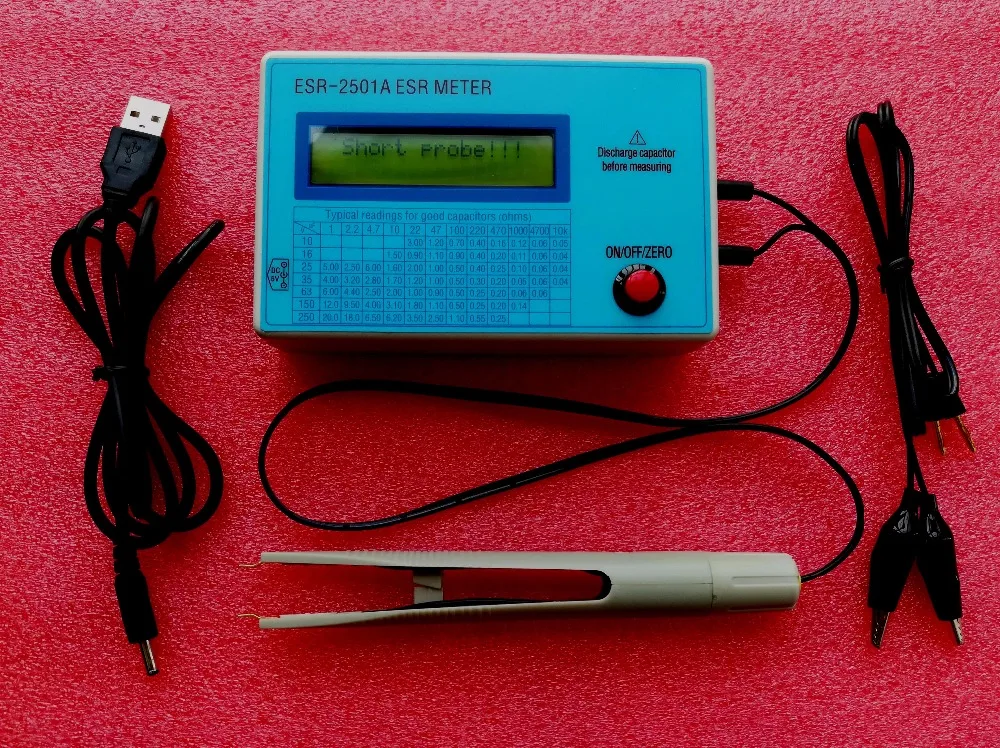

Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…

Не секрет, что реактивное сопротивление уменьшается с повышением частоты. К примеру, при частоте 100кГц и емкости 10мкФ емкостная составляющая будет не более 0,2 Ом. Замеряя падение переменного напряжения имеющего частоту 100 кГц и выше, можно полагать, что при погрешности в районе 10…20% итогом замера будет активное сопротивление конденсатора. Поэтому совсем не сложно собрать .

Описание ESR метра для конденсаторов

Генератор импульсов, имеющий частоту 120кГц, собран на логических элементах DD1.1 и DD1.2. Частота генератора определяется RC-цепью на элементах R1 и C1.

Для согласования введен элемент DD1.3. Для увеличения мощности импульсов с генератора в схему введены элементы DD1.4…DD1.6. Далее сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор Сх. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве измерителя напряжения, к примеру, М838. Мультиметр необходимо перевести в режим измерения постоянного напряжения. Подстройку ESR метра осуществляют путем изменения величины R2.

Микросхему DD1 — К561ЛН2 можно поменять на К1561ЛН2. Диоды VD1 и VD2 германиевые, возможно использовать Д9, ГД507, Д18.

Радиодетали ESR метра расположены на , которую можно изготовить своими руками. Конструктивно устройство выполнено в одном корпусе с элементом питания. Щуп Х1 выполнен в виде шила и прикреплен к корпусу устройства, щуп X2 – провод не более 10 см в длину на конце которого игла. Проверка конденсаторов возможна прямо на плате, выпаивать их не обязательно, что существенно облегчает поиск неисправного конденсатора во время ремонта.

Настройка устройства

1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.

К щупам X1 и X2 необходимо подсоединить резистор в 1 Ом и вращением R2 добиться, чтобы на мультиметре было 1мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и не изменяя R2 записать показание мультиметра. То же самое проделать и с оставшимися сопротивлениями. В результате этого получится таблица значений, по которой можно будет определять реактивное сопротивление.

Это измеритель ESR (ЭПС) + измеритель ёмкости конденсаторов.

Прибор измеряет ЭПС (эквивалентное последовательное сопротивление) конденсатора и его ёмкость измеряя время зарядки постоянным током. В роли источника тока выступает управляемый стабилитрон TL431 и p-n-p транзистор.

Ёмкость меряет в пределах 1 — 150 000мкФ, ESR — до 10 Ом.

Вся конструкция была успешно позаимствована с сайта pro-radio, где Олег Гинц (он же GO и он же автор конструкции) выложил свою работу на общее обозрение. Эта конструкция была повторена не один десяток, а то и сотню раз, опробована и одобрена народом. При правильной сборке остаётся лишь выставить поправочные коэффициенты на ёмкость и сопротивление.

Прибор собран на микроконтроллере PIC16F876A, распространённом ЖК-дисплее типа WH-1602 на базе HD44780 и рассыпухе. Контроллер можно заменить на PIC16F873 — в конце статьи есть прошивки на обе модели.

Ёмкость и ESR конденсаторов около 1000 мкф измеряет за доли секунды. Так же с большой точностью измеряет малое сопротивление. То есть можно пользоваться, когда необходимо сделать шунт для амперметра:)

Так же хорошо меряет ёмкость внутрисхемно. Только, если есть индуктивности — может врать. В этом случае выпаиваем элемент.

Корпус, Z-42, в качестве коннектора подключения щупов по четырёхпроводной схеме выбрал старый, добрый, надёжный USB 2.0 порт.

Старый, советский, подсохший электролитический конденсатор.

А это нерабочий конденсатор с цепи питания процессора на материнской плате.

Как работает.

Конденсатор предварительно разряжается, включается источник тока 10 мА, оба входа измерительного усилителя подключаются на Сх, делается задержка порядка 3.6 мкс для устранения влияния звона в проводах. Одновременно через ключи DD2.3 || DD2.4 заряжается конденсатор С1, который собственно и запоминает самое большое напряжение, которое было на Cx. Следующим шагом размыкаются ключи DD2.3 || DD2.4 и выключается источник тока. Инвертирующий вход ДУ остается подключенным к Сх, на котором после выключения тока напряжение падает на величину 10мА*ESR. Вот собственно и все — далее спокойно можно мерять напряжение на выходе ДУ — там два канала, один с КУ=330 для предела 1 Ом и КУ=33 для 10 Ом.

На форуме-источнике, где выложена печатная плата и прошивки — печатка была двухсторонняя. С одной стороны — все дорожки, с другой — сплошной слой земли и просто дырки под компоненты. У меня такого текстолита на момент сборки не было, поэтому пришлось делать землю проводами. Так или иначе, особых сложностей это не доставило и на работоспособности и точности прибора никак не отразилось.

На последней картинке — источник тока, источник отрицательного напряжения и силовой ключ.

Плата простая, настройка — ещё проще.

Первое включение — проверяем наличие +5V после 78L05 и -5V (4.7V) на выходе DA4 (ICL7660). Подбором R31 добиваемся нормальной контрастности на индикаторе.
Включение прибора при нажатой кнопке Set переводит его в режим установки корректирующих коэффициентов. Их всего три — для каналов 1 Ом, 10 Ом и для ёмкости. Изменение коэффициентов кнопками + и -, запись в EEPROM и перебор — той же кнопкой Set.
Имеется так же отладочный режим — в этом режиме на индикатор выводятся измеренные значения без обработки — для емкости — состояние таймера (примерно 15 отсчетов на 1 мкФ) и оба канала измерения ESR (1 шаг АЦП=5V/1024). Переход в отладочный режим — при нажатой кнопке «+»
И еще один момент — установка нуля. Для этого замыкаем вход, нажимаем и удерживаем кнопку «+» и с помощью R4 добиваемся минимальных показаний (но не нулевых!) одновременно по обоим каналам. Не отпуская кнопку «+», нажимаем Set — на индикатор выведется сообщение о сохранении U0 в EEPROM.
Далее измеряем образцовые сопротивления 1 Ом (или меньше), 10 Ом и емкость (которой доверяете) , определяем поправочные коэффициенты. Прибор выключаем, включаем при нажатой кнопке Set и устанавливаем к-ты соответственно результатам измерений.
Плата в три этапа, вид сверху:

Схема прибора:

Привожу небольшой список FAQ, сформировавшийся на форуме-источнике.

Q. При подключении резистора в 0,22 Ома — пишет — 1 с копейками, при подключении резистора в 2,7 Ом — пишет ESR > 12.044 Ом.

A. Отклонения могут быть, но в пределах 5-10%, а тут в 5 раз. Надо проверять аналоговую часть, виновниками могут быть в порядке убывания вероятности:

источник тока,
дифф. усилитель
ключи
Начните с источника тока. Он должен выдавать 10 (+/-0.5) мА, его проверить можно либо в динамике осциллографом, нагрузив на 10 ом — в импульсе должно быть не более 100 мВ. Если ловить иголки не хочется — проверьте в статике — уберите перемычку (нулевое сопротивление) между RC0 и R3, нижний конец R3 на землю, и включаете миллиамперметр между коллектором VT1 и землей (правда возможно будет мешать VT2 — тогда при проверке коллектор VT1 лучше отключить от схемы).

На деле решение было такое: -«Перепутал я сослепу 102 и 201 — и вместо 1 килоома забубенил 200 ом. «

Q. Возможна ли замена TL082 на TL072?

A. К ОУ особых требований нет кроме полевиков на входе, с TL072 должно работать.

Q. Зачем на вашей печатке сделаны два входных разъёма: один подключен к диодам-транзисторам, а другой — к DD2?

A. Чтобы скомпенсировать падение напряжения на проводах, тестируемый элемент лучше подключать по 4-х проводной схеме, поэтому и разъем 4-х контактный, а провода объединяются вместе уже на крокодилах.

Q. На холостом ходу отрицательное напряжение -4 Вольта и сильно зависит от типа конденсатора между 2 и 4 выводами ICL 7660. С обычным электролитом всего -2 В было.

A. После замены на танталовый, выдранный с 286 материнки стало -4 В.

Q. Индикатор WH-1602 не работает или греется контроллер индикатора.

A. Неверно указана цоколевка индикатора WINSTAR WH-1602 в плане разводки питания, перепутаны 1 и 2 выводы! На alldatasheet 1602L, который совпадает с цоколевкой, указанной Winstar и на схеме. Мне же попался 1602D — вот он имеет «спутанные» 1 и 2 выводы.

Надпись Cx —- выводится в следующих случаях:

При измерении емкости срабатывает тайм-аут, т.е. за отведенное время измерения прибор не дождался переключения обоих компараторов. Это происходит при измерении резисторов, закороченных щупах, либо когда измеряемая емкость >150000 мкФ и т.п.
Когда напряжение, измеренное на выходе DA2.2 превысит 0x300 (это показания АЦП в 16-ричном коде), процедура измерения емкости не выполняется и на индикатор также выводится Cx —-.
При разомкнутых щупах (или R>10 Ом) так и должно быть.

Знак «>» в строке ESR появляется при превышении напряжения на выходе DA2.2 0x300 (в единицах АЦП)

Подводя итог: травим плату, без ошибок паяем элементы, прошиваем контроллер — и прибор работает.

Спустя пару лет решил сделать прибор автономным. По мотивам зарядного устройства для смартфонов был сделан step-up преобразователь на 7 В выходного напряжения. Можно было бы сразу на 5 В, но так как плата закреплена в корпусе на клей — отдирать не стал, да и падение напряжения на КРЕН7805 в два Вольта — небольшая потеря:)

Мой новый конструктор выглядел так:

Маленькая платка преобразователя была «обута» в термоусадку, произведена распайка всех проводов, разъём для кроны нам больше не понадобится. Просто дырка в корпусе смотрится не очень, поэтому мы его оставим, но провода откусим. Внутри корпуса не осталось места для аккумулятора, поэтому я приклеил батарею на тыльную сторону прибора и приделал ему ножки, чтобы в рабочем состоянии он не лежал на аккумуляторе.

На лицевой стороне вырезал отверстия для кнопки питания и светодиода индикации успешной зарядки. Индикацию заряда аккумулятора не делал.

Потом решил, что раз пошла такая пьянка неплохо было бы видать экран в темноте, на случай ремонта при свечах, если отключат свет, а работать хочется:)

Но это уже после того, как появился более понтовый RLC-2. Подробнее об этом приборе в этой статье.

Измерения емкости и индуктивности с помощью осциллографа и функционального генератора

В большинстве лабораторий имеется достаточный запас цифровых мультиметров для измерения сопротивления постоянному току, но когда речь идет об измерении индуктивности, емкости и импеданса, это не всегда легко найти LCR метр.

Счетчики LCR работают, подавая переменное напряжение на устройство при тестировании и измерения результирующего тока, как по амплитуде, так и по фазы относительно сигнала напряжения переменного тока. Емкостное сопротивление будет иметь форма волны тока, которая опережает форму волны напряжения. Индуктивное сопротивление будет имеют форму волны тока, которая отстает от формы волны напряжения. К счастью, если у вас есть осциллограф и генератор функций в вашей лаборатории, вы можете использовать аналогичный метод для проведения многочастотных измерений импеданса с хорошим полученные результаты. Этот подход также может быть адаптирован для использования в качестве учебной лаборатории. упражнение.

Рис. 1. Импеданс моделируется как конденсатор или катушка индуктивности с эквивалентным последовательным сопротивлением.

Что такое импеданс?

Импеданс – это полное сопротивление протеканию тока в цепь переменного тока. Он состоит из сопротивления (действительного) и реактивного сопротивления. (мнимый) и обычно представляется в комплексной записи как Z = R + jX , где R — сопротивление, а X — реактивное сопротивление.

Реальные компоненты состоят из проводов, соединений, проводников и диэлектрических материалов. Эти элементы в совокупности составляют характеристик импеданса компонента, и этот импеданс изменяется в зависимости от частота тестового сигнала и уровень напряжения, наличие постоянного напряжения смещения или факторы тока и окружающей среды, такие как рабочая температура или высота. Из этих потенциальных влияний частота тестового сигнала часто является наиболее значимый фактор.

В отличие от идеальных компонентов, реальные компоненты не являются чисто индуктивная или емкостная. Все компоненты имеют последовательное сопротивление, т. Параметр R в его импедансе. Но у них также есть несколько вкладчиков в их реактивное сопротивление. Например, конденсатор имеет последовательную индуктивность, которая становится больше проявляется на высоких частотах. Когда мы измеряем реальный конденсатор, ряд индуктивность (ESL) повлияет на показания емкости, но мы не сможем измерять его как отдельный компонент.

Методы измерения импеданса

Метод ВАХ, описанный в этом примечании по применению, является всего лишь один из многих методов измерения импеданса. Другие включают метод моста. и резонансный метод.

Метод ВАХ использует значение напряжения и тока между тестируемое устройство (DUT) для расчета неизвестного импеданса, Z _x . Текущий измеряется путем измерения падения напряжения на последовательно включенном прецизионном резисторе с тестируемым устройством, как показано на рисунке 2. Уравнение 1 показывает, как можно использовать схему найти Z _х . Уравнение 1:

Теоретическая точность

В этом примечании по применению мы будем использовать Tektronix AFG2021 генератор сигналов произвольной формы и осциллограф Tektronix серии MDO4000. измерение. Полоса пропускания AFG2021 20 МГц хорошо подходит для этого. измерение. Точность усиления по постоянному току MDO4000 составляет 2 % при настройке 1 мВ/дел. 1,5% при других настройках по вертикали. Как вы можете видеть в уравнении 1, Точность измерения напряжения осциллографом является наиболее важным фактором в общая точность теста.

На основании уравнения 1 теоретическая точность этого метод измерения должен составлять около 4% при настройке MDO4000 1 мВ/дел и 3% при других настройках.

Так как частота дискретизации осциллографа намного выше частот стимулов, используемых в этих тестах, ошибка вклад фазовых измерений будет пренебрежимо мал.

Рис. 3. Тестовая установка для оценка конденсатора, как в примере 1.

Пример испытания

В следующих двух примерах представлены конденсатор/катушка индуктивности/ Измерение ESR с помощью осциллографа и функционального генератора.

Используемое оборудование:

• AFG2021 Генератор сигналов/функций
• Осциллограф MDO4104C
• А 1 кОм прецизионный резистор
• Конденсаторы и катушки индуктивности, подлежащие испытанию
• Два пробника напряжения Tektronix TPP1000

Для этого применения большинство осциллографов и функций генераторы дадут приемлемые результаты, так как тестовые частоты ниже 100 кГц. Однако мы воспользуемся статистикой измерений на MDO4000. Серия в этом примере.

Рис. 4. Осциллограммы напряжения и измерения, проведенные в узлах A1 и A2.

Пример 1: керамический конденсатор 10 мкФ

Установите тестовую схему, как показано на рис. 3. Примечание. что R _ESR и C связаны с тестируемым керамическим конденсатором, и что R _fg представляет собой выходное сопротивление 50 Ом конденсатора. генератор функций.

Настройте генератор функций на вывод 1,9 В амплитуда, синусоида 100 Гц. Вы можете использовать ручку или клавиатуру AFG2021 для установить напряжение и частоту. Отрегулируйте настройку масштаба по вертикали осциллограф, чтобы использовать как можно больше экрана — используя как можно больше диапазон, насколько это возможно, вы улучшите точность вашего напряжения измерения.

С помощью осциллографа проверьте узлы A1 и A2. Рисунок 4 показывает результирующую форму волны.

Выберите режим получения среднего значения осциллографа и установите количество средних значений равным 128. Это уменьшит влияние случайных шум в ваших измерениях. Настройте осциллограф на измерение канала 1. частота, фаза между каналом 2 и каналом 1, амплитуда канала 1 и амплитуда канала 2, как показано на рис. 4. Если ваш осциллограф поддерживает статистики измерений, таких как серия MDO4000, записывайте средние значения для расчеты. В противном случае запишите самые последние значения.

Из настройки измерений мы знаем:

• Частота стимула, f = 100 Гц
• Прецизионный резистор, Rref = 1 кОм

Из измерений, сделанных на осциллографе и показанных на рисунке 4:

• Амплитуда напряжения, измеренная на A1, В _A1 = 1,929 В
• Амплитуда напряжения, измеренная на A2, В _A2 = 0,310 В
• Разность фаз между напряжением, измеренным на A2, относительно A1, θ = -79,95°

Обратите внимание, что в узле A1 напряжение имеет фазовый угол 0°, то есть он находится в фазе с выходным сигналом функционального генератора. На А2 напряжение равно смещены вперед на фазовый угол θ.

Можно определить полное сопротивление тестируемого конденсатора используя уравнение 1.

Полное сопротивление может быть выражено в полярной форме, где величина определяется уравнением 2.

Уравнение 2:

Угол сопротивления определяется вычитанием двух углы:

Уравнение 3:

Для теста в нашем примере мы можем использовать Уравнение 2 и Уравнение 3, чтобы найти величину и угол импеданса проверяемый конденсатор:

Теперь мы можем преобразовать импеданс в прямоугольную форму. найти сопротивление и емкость.

Используя приведенные выше уравнения, мы можем найти ESR и Емкость ИУ:



Уравнения 4 и 5:

Используя уравнение 4 и уравнение 5, мы можем рассчитать ESR и емкость испытуемого конденсатора:

по Объем/ФГ по USB ВНА по ЛКР по Объем/ФГ по USB ВНА по ЛКР Частота емкость (мкФ) емкость (мкФ) емкость (мкФ) СОЭ (Ом) СОЭ (Ом) СОЭ (Ом) 10 Гц 10,3 10,4  Н/Д 28,3 32,8  Н/Д 30 Гц 10,1 10,4  Н/Д 9. 1 7,8  Н/Д 100 Гц 9,8 10,3 10.22 2,4 3,2 2,3 300 Гц 9,8 10,1  Н/Д 0,7 1.1  Н/Д 1 кГц 9,7 9,8 9,96 0,3 0,3 0,21 Таблица 1. Сравнительная таблица Пример 1. LCR в руководстве сказано, что точность составляет 0,05%, а в руководстве USB VNA указано, что это точность 2%.

В таблице 1 сравниваются результаты, полученные с помощью осциллографа. и генератор функций для результатов, достигнутых с помощью недорогого ВАЦ и традиционный LCR-метр. Измеритель LCR, использованный в этом случае, поддерживал только тест частоты 100 Гц и 1 кГц, которые являются общими тестовыми частотами компонентов. Вы заметите, что эти три метода достаточно хорошо коррелируют друг с другом.

Значения пассивных компонентов указаны с особым с учетом частоты, и измерители LCR часто имеют более одной тестовой частоты для эта причина. В таблице 1 показаны результаты с использованием осциллографа/функции комбинация генераторов на пяти различных частотах. Вы можете увидеть эффект от паразитная индуктивность в испытательной цепи по мере увеличения испытательной частоты – измеренная емкость падает по мере увеличения испытательной частоты. См. раздел о «Диапазон измерения» для получения дополнительной информации о тестовых частотах.

Для достижения наилучших результатов вам необходимо сохранить значение прецизионного резистора (R _ref ) достаточно низким, чтобы дать значительную волну напряжения в узле A2. Резистор также должно быть больше 50 Ом или выходного импеданса функционального генератора. будет учитываться при измерении.

Рисунок 5. Тестовая установка для оценка индуктора, как в примере 2.

Пример 2: индуктор 10 мГн

Схема и процедура тестирования почти идентичны те, которые использовались для проверки конденсатора в примере 1.

Используйте генератор функций для вывода 1,9 В амплитуда синусоиды 10 кГц. Сигнал подается на эталонный резистор и проверяемый индуктор.

С помощью осциллографа проверьте узлы A1 и A2. Рисунок 6 показывает два результирующих сигнала.

Рисунок 6. Кривые напряжения и измерения взятых в узлах A1 и A2.

Выберите режим получения среднего значения осциллографа. и установите количество средних значений равным 128. Это уменьшит влияние случайных шум в ваших измерениях. Настройте осциллограф на измерение канала 1. частота, фаза между каналом 2 и каналом 1, амплитуда канала 1 и амплитуда канала 2, как показано на рис. 6. Если ваш осциллограф предлагает статистики измерений, таких как серия MDO4000, записывайте средние значения для расчеты. В противном случае запишите самые последние значения.

Из настройки измерений мы знаем:

• Частота стимула, f = 10 кГц
• Прецизионный резистор, R _№ = 1 кОм

Из измерений, сделанных на осциллографе и показанных на рисунке 6:

Амплитуда напряжения, измеренная на A1, В _A1 = 1,832 В

Амплитуда напряжения, измеренная на A2, В _A2 = 0,952 В

Разность фаз между напряжением измерено на A2 относительно A1, θ = 56,03°

Обратите внимание, что в узле A1 напряжение имеет фазовый угол 0°, то есть он находится в фазе с выходным сигналом функционального генератора. На А2 напряжение равно смещены вперед на фазовый угол θ.

Мы можем использовать те же уравнения для расчета импеданса ИУ, которое мы использовали для измерения конденсатора в примере 1. Импеданс может быть выражено в полярной форме, где величина и угол импеданса равны предоставлено:

Теперь мы можем преобразовать в прямоугольную форму импеданс найти сопротивление и индуктивность

Используя приведенные выше уравнения, мы можем найти ESR и Индуктивность ИУ:

Уравнения 6 и 7:

Используя уравнение 6 и уравнение 7, мы можем рассчитать ESR и индуктивность для тестируемого индуктора:

	по Объем/ФГ	через USB ВНА	по LCR	по Объем/ФГ	через USB ВНА	по LCR
Частота	Индуктивность (мГн)	Индуктивность (мГн)	Индуктивность (мГн)	СОЭ (Ом)	СОЭ (Ом)	СОЭ (Ом)
10 Гц	12	10,3	Н/Д	20,5	20,8	Н/Д
100 Гц	10,1	10,4	10. 31	20,6	20,9	20,9
1 кГц	10,3	10,2	10,1	20,5	22	21,5
10 кГц	10	9,8	9,76	29,8	31,5	29,4

Таблица 2. Сравнительная таблица примера 2.

Опять же, в таблице 2 сравниваются полученные результаты с осциллограф и генератор функций для достижения результатов с помощью недорогого ВАЦ и традиционный LCR-метр. Эти три метода хорошо коррелируют.

В таблице 2 также показаны результаты, полученные с помощью осциллографа/ Комбинация функциональных генераторов на четырех различных частотах. См. раздел в разделе «Диапазон измерения» для получения дополнительной информации о тестовых частотах.

Еще раз, вам может понадобиться поэкспериментировать со значением R _ref , чтобы получить лучшее полученные результаты.

Рисунок 7. Емкость/частота коробка.	Рисунок 8. Индуктивность/частота коробка.

Диапазон измерения

Существуют практические ограничения на частоту стимула и значения конденсатора или катушки индуктивности тестируемого устройства для этого метода измерения импеданса.

На рис. 7 показано окно емкости/частоты. Если емкость значение и частота тестирования попадают в поле, тогда вы сможете измерить это. В заштрихованной области точность измерения будет около 3%, а вне заштрихованной области точность падает примерно до 5%. Эти неопределенности предположим, что вы позаботились о том, чтобы использовать весь экран осциллографа, усреднил 128 циклов сигналов и использовал среднее значение амплитуды и фазы для выполнения вычислений.

Аналогичный блок индуктивности/частоты показан на рис. 8 для испытания индуктора.

Заключение

Если в вашей лаборатории нет измерителя LCR или вы хочу продемонстрировать поведение конденсаторов и катушек индуктивности при синусоидальном стимул, осциллограф и генератор функций могут помочь вам сделать простое, прозрачное измерение импеданса. Вы можете ожидать емкость и индуктивность значения с погрешностью 3%-5%. Чтобы воспользоваться этим методом, вы нужен только функциональный генератор с хорошим частотным и амплитудным диапазоном, осциллограф с хорошими характеристиками и функциями, которые мы обсуждали, несколько прецизионные резисторы, а также калькулятор или электронную таблицу.

11 Лучший дешевый измеритель ESR (для Easy Bad Caps Testing 2022)

Ищете лучший измеритель ESR, но не хотите идти на компромисс в отношении качества и низкой цены. Тогда вы находитесь в правильном месте. В этом посте мы познакомимся с лучшим дешевым измерителем ESR, который не только имеет приличную цену, но и отличается высоким качеством.

Измеритель ESR — это устройство, которое мы можем использовать для обнаружения неисправного конденсатора. Теперь конденсатор может быть вне цепи или внутри печатной платы, измеритель ESR предназначен для точного измерения его значения ESR. А по измеренному значению ESR мы можем сказать, неисправен конденсатор или нет, сравнив его с имеющейся таблицей ESR.

2022 Лучший измеритель ESR, MESR-100 V2 с БЕСПЛАТНОЙ доставкой.

Купить сейчас

Проблема в том, что многие новички действительно не знают, на что обращать внимание при покупке ESR-метра, и каким-то образом становятся жертвами некачественной продукции.

Они не знают, на какие параметры обращать внимание и как определить из множества моделей и устройств, представленных на рынке, настоящую нарушающую сделку.

Привет, я Аббас. Я инженер-электронщик, и в этом посте я постараюсь поделиться своими знаниями об измерителях ESR, о том, как выбрать лучший измеритель ESR, что это такое, как мы можем использовать его для внутрисхемного тестирования и многое другое.

Содержание

• Выбор правильного и лучшего измерителя ESR
  • Параметры, на которые следует обращать внимание при выборе лучшего измерителя ESR
  • a. Автоматический диапазон
  • б. Простая установка нуля
  • c. Датчики низкого сопротивления
  • d. Простота в использовании
  • эл. Яркий дисплей
  • f. Синусоида 100 кГц для измерений
  • г. Дружественный пользовательский интерфейс
  • ч. Таблица СОЭ
  • i. Аккумулятор и внешнее питание
• Список некоторых из лучших дешевых измерителей ESR
  • 5. Измеритель СОЭ GME 326
  • 6. Измеритель СОЭ GW Instek LCR-916
  • 7. Измеритель СОЭ M328
  • 8. Измеритель СОЭ TCI
  • 9. extech 380193
  • 10. Reed Instruments R5001
  • 11. B & K Precision 881
• Измерение значения ESR с помощью ESR Meter
• Заключение для лучшего дешевого ESR Meter

77 8.

ESR — это сокращение от эквивалентного последовательного сопротивления. И устройство, которое мы используем для измерения этого значения, называется ESR-метр. Какой умный с моей стороны 😀 Но более простыми словами не объяснить.

В любом случае, когда конденсатор неисправен, в этом случае нельзя доверять измерителю емкости или мультиметру, потому что даже неисправный конденсатор имеет значение емкости, равное его записанному значению. В этом случае единственным человеком, которому мы можем доверять, является измеритель ESR, потому что у неисправного конденсатора значение ESR изменилось, когда вы сравниваете его со значением, указанным производителем.

Параметры, на которые следует обращать внимание при выборе лучшего измерителя ESR

К счастью, в измерителе ESR есть несколько технических параметров, и это очень большой плюс. Когда все просто, решение о покупке принять проще. Итак, давайте подробно поговорим о некоторых параметрах, которые мы получили для этого парня.

а. Auto Range

Автоматический диапазон означает, что вы подключаете устройство, которое хотите протестировать (DUT), т. е. в данном случае конденсатор, измеритель автоматически устанавливает свой диапазон в соответствии с тестируемым устройством. Вам не нужно устанавливать диапазон вручную. Проблема с ручным ранжированием заключается в том, что оно подвержено человеческим ошибкам. Например, если вы новичок в этой области, вы, вероятно, сделаете ошибки при выборе диапазона, и поверьте мне, вы сделаете много ошибок. Таким образом, чтобы избежать таких ошибок, автоматический измеритель диапазона автоматически делает это за вас.

б. Простая настройка нуля

При использовании измерителя ESR первое, что вам нужно сделать, это установить измеритель на нулевую опорную точку. И всегда хорошо иметь на глюкометре функцию, которая делает это автоматически, просто нажав на нем одну кнопку.

в. Щупы с низким сопротивлением

Это очень важный момент. Вы увидите на рынке, что почти каждый измеритель ESR будет иметь короткие зонды. И причина коротких щупов в том, что значения ESR чертовски малы, поэтому нам нужно избегать любого внешнего сопротивления щупа, насколько это возможно. Таким образом, чем короче зонды, тем лучше измеритель.

Сейчас могут быть счетчики с длинными щупами, но тогда и за это придется платить намного больше. Это зависит от вашего бюджета и требований, но обычно нам не нужны профессиональные счетчики такого уровня, если мы делаем ремонт или просто развлекаемся с электроникой.

д. Простота использования

Это необходимая функция. Никто не любит измеритель, который нуждается в обучении. Вы должны искать счетчик, который прост в использовании, чтобы человеческие ошибки могли быть устранены до возможного уровня. Иногда ответственность за ошибки в измерениях лежит полностью на нас, и в большинстве случаев причина заключается в неправильном использовании приборов. Поэтому убедитесь, что счетчик, который вы решили купить, прост в эксплуатации, в нем нет ничего сложного.

эл. Яркий дисплей

Я мало что о вас знаю, но если вы тотальный ремонтник и постоянно заняты ремонтом устройств, то хороший яркий дисплей сэкономит вам гораздо больше времени, чем вы сейчас можете себе представить.

Поделюсь своим опытом, купил когда-то мультиметр с нормальным дисплеем. Я был молод, и у меня не было достаточно денег, поэтому я купил его (как будто я теперь чертов миллионер :D). В любом случае, это было так неприятно, когда иногда я подключал датчики и не мог правильно прочитать дисплей. Поэтому я должен снова подключить щупы и установить мультиметр под углом, при котором я могу правильно его прочитать. Итак, суть в том, что вам нужен дисплей, который можно читать под любым углом и при любом освещении.

ф. Синусоида 100 кГц для измерений

Это стандартный метод, используемый производителями для измерения значения ESR во время производства, поэтому лучший измеритель ESR, который вы покупаете, должен использовать этот метод, иначе возникнет конфликт между значением, измеряемым вашим измерителем, и измеренное производителем значение.

г. Дружественный пользовательский интерфейс

Это не помеха, но хороший пользовательский интерфейс — это то, что должен иметь лучший измеритель ESR. Как вы знаете, было бы неплохо разместить где-нибудь хороший значок батареи, чтобы я мог обновлять информацию о состоянии батареи глюкометра. Цифры должны иметь четкие шрифты и размеры. И пользовательский интерфейс должен быть очень простым для взаимодействия с измерителем и очень легко считывать результаты в кратчайшие сроки.

час. Таблица СОЭ

Это таблица, в которой мы сравниваем наши результаты. В этой таблице указаны стандартные значения ESR. Не обязательно, чтобы вы могли найти все значения в этой таблице, но в ней есть почти все стандартные значения, которые вам могут понадобиться.

Если вы столкнулись с ситуацией, когда вы не можете найти правильное значение, в этом случае вам нужно обратиться к техническому описанию этого конкретного конденсатора.

я. Аккумулятор и внешнее питание

Ваш глюкометр не должен убивать энергию. Поэтому ищите счетчик с наименьшим энергопотреблением. Всегда хорошо, если ваш измеритель имеет как аккумуляторную батарею, так и функцию внешнего питания на случай, если ваша батарея разряжена или что-то в этом роде.

Список одних из лучших дешевых измерителей ESR

Слово «дешевый» не означает, что измеритель ESR, о котором пойдет речь в посте, низкого качества. Это просто означает, что он больше ориентирован на начинающих людей, то есть на любителей электроники. Но не смотря ни на что вы точно сможете использовать его в своих лабораториях для проверки всевозможных конденсаторов.

Лучший дешевый измеритель ESR, который я и другие полевые специалисты рекомендуют, это MSER-100 V2. Это лучший измеритель ESR, потому что он производится проверенным брендом, имеет высокое качество, надежен и имеет достойную цену, которую каждый может себе позволить.

Теперь давайте подробно поговорим об этом упомянутом парне и посмотрим, как он может быть прекрасным активом для вашей лаборатории.

1. Измеритель ESR DE-5000

Давайте начнем наш список с представления лучшего измерителя ESR DE-5000 от DER EE Electrical Instruments. DE-5000 — это измеритель LCR со встроенной автоматической функцией измерения СОЭ. Вы подключаете конденсатор, который хотите проверить, выбираете esr, и у вас есть его значение ESR.

Важные особенности:

• Полностью автоматический режим работы как для импеданса переменного тока, так и для сопротивления постоянному току.
• Разнообразие диапазона тестовых частот.
• Высококачественные стропы Guard.

Вы можете самостоятельно исследовать этот счетчик. Вот ссылка для вашего собственного исследования, DE-5000 (ссылка Amazon).

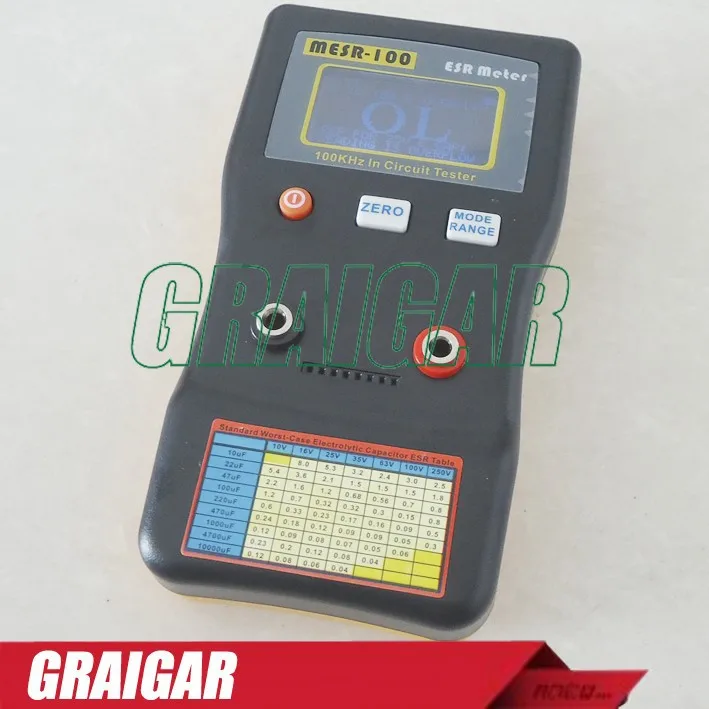

2. Измеритель ESR MESR-100 V2

Компания Yaman Electronics существует уже много лет, и ее ориентированная на клиента политика сделала ее одним из самых надежных и заслуживающих доверия брендов, когда речь идет об электронных устройствах.

Говоря о конкретной модели, МССР-100. Он имеет некоторые потрясающие качественные характеристики.

Важные особенности:

• Автоматический выбор диапазона: Счетчик представляет собой автоматический диапазон, что означает, что вам не нужно выбирать диапазон вручную. Просто подключите конденсатор, и он автоматически рассчитает для вас значение ESR.
• Двойной терминал
• Распечатанная таблица ESR для быстрой проверки. Это не гарантирует, что каждый конденсатор, который вы будете тестировать, будет иметь записанное значение в этой таблице. Но это хорошо и почти все есть для вас. А в случае, если вы не найдете значение, вы всегда можете поискать в даташите на тестируемый конденсатор, вы обязательно его там найдете.
• Широкий диапазон измерения
• Этот измеритель использует синусоиду 100 кГц для измерения значения ESR, что соответствует методу тестирования производителя конденсатора.
• Вы также можете использовать его для измерения малых сопротивлений, он имеет диапазон Ом от 0,001 до 100,0. Это потрясающе.

Таким образом, MESR-100 (ссылка на продукт) — это мой лучший измеритель ESR (с учетом цены и качества), если вы только начинаете работать с электроникой. или вы на среднем уровне, или занимаетесь ремонтом и заинтересованы в том, чтобы просто определить неисправный конденсатор на печатной плате, не выпаивая его.

3. Atlas ESR70

Atlas — еще одна популярная торговая марка качественных электрических измерительных приборов. Они делают много моделей и приборов, но сегодня мы рассмотрим их продукт, предназначенный для измерения значений ESR, т.е. ESR70.

Важные характеристики:

•  Вы можете использовать его для измерения ESR конденсатора, не отпаивая его от печатной платы.
• Потрясающий диапазон разрешений.
• Защита неразряженных конденсаторов.

Это потрясающий измеритель ESR для начинающих. Он имеет систему звукового оповещения, которая автоматически сообщает, если конденсатор неисправен. Вот ссылка Atlas ESR70 (ссылка Amazon) для ваших собственных исследований и дальнейших исследований.

4. Пинцет LCR-58

Вы знаете, что гораздо проще использовать пинцет при работе с SMD или при ремонте печатной платы. Пинцет экономит много сил и сил. Но самое приятное то, что это дает гораздо большую точность, так как не используется сопротивление провода. LCR-58 — это удивительный измеритель ESR в виде умного пинцета.

Важные особенности:

• Возможность измерения DCR
• Простота использования
• Высокая точность с лучшим разрешением ссылка на Амазон).

  5. Измеритель ESR GME 326

  GME — американский бренд, известный производством высокотехнологичных измерительных приборов. Этот счетчик является профессиональным, поэтому вам нужно будет найти местного дистрибьютора GME. Теперь вы говорите, что пост для лучшего дешевого ESR метра. Я понимаю, но я включаю его, чтобы вы имели лучшее представление обо всех доступных измерителях ESR.

  Если вас это заинтересовало. Свяжитесь с продавцом Amazon и попросите его сделать его доступным для вас. Или в другом случае, вам нужно пойти в ближайший магазин электроники. Вот ссылка на этот удивительный ESR-метр для вашего дальнейшего исследования, GME 326 (Amazon Link).

  6. GW Instek LCR-916

  Продолжаем разговор о профессиональных ESR-метрах. Другая крупная компания по производству электроники, возможно, вы о ней слышали, — это GW Instek. Они производят множество качественных измерительных приборов для профессионалов любого уровня. Для измерения ESR у них есть этот измеритель, который называется LCR-9.16.

  Инструмент профессионального уровня. У него есть не только опция ESR. Вы можете сделать много других измерений с ним. Чтобы узнать больше об этом удивительном лучшем тестере esr. Вот ссылка, LCR-916 (ссылка Amazon).

  7. Измеритель ESR M328

  M328 — это инструмент для проверки всех компонентов. С помощью этого инструмента вы также можете измерить ESR конденсатора. Это очень дешево и сделает работу за вас.

  Преимущество этого устройства в том, что им очень легко управлять. Подключите конденсатор, который вы хотите проверить. Нажмите кнопку тестирования и одновременно получите значение емкости конденсатора, а также его значение ESR.

  В Yaman Electronics вы можете купить этот удивительный тестер СОЭ и всех компонентов по очень низкой оптовой цене. Вот ссылка, M328 Meter (ссылка на продукт) для вашего дальнейшего расследования.

  8. Измеритель ESR TCI

  Лучшая альтернатива вышеупомянутому парню — это парень, тестер компонентов TC1. Посмотрите на это устройство, оно такое красивое и имеет те же функции, что и вышеупомянутый тестер компонентов m328.

  Разница между лучшим тестером компонентов M328 и TC1 заключается в том, что внутри TC1 находится перезаряжаемая батарея. Вот ссылка для вашего собственного дальнейшего исследования, TC1 Измеритель ESR и компонентов (ссылка на Amazon).

  Тем не менее, я не рекомендую его для полностью профессионального уровня, для которого он не предназначен полностью. Конечно, вы можете использовать его для проверки неисправного конденсатора на профессиональном уровне, но если вы действительно хотите использовать его для каких-то исследований или других целей, то этот парень может быть не для вас.

  9. Extech 380193

  Extech — еще один крупный производитель, работающий уже несколько десятилетий. Они производят качественные инструменты, а это значит, что вы получаете надежный продукт с длительным сроком службы. Из минусов конечно высокая цена.

  Здесь следует отметить, что некоторые измерители LCR используют слово SER вместо ESR, которое относится к тому же значению. Так что не смущайтесь, когда увидите SER вместо ESR.

  Кроме того, этот измеритель подходит для всех других измерений пассивных компонентов, например, L и R. Чтобы узнать больше об этом устройстве, вот ссылка для вашего исследования, Extech — 380193 (ссылка на Amazon).

  10. Reed Instruments R5001

  До сих пор у вас было представление о том, что измеритель LCR можно использовать для измерения значения ESR, если у измерителя LCR есть такая возможность. Не каждый LCR измеряет ESR. Таким образом, вы должны быть очень осторожны, если хотите самостоятельно найти и выбрать любой измеритель LCR в Интернете.

  Теперь поговорим о конкретном измерителе LCR Reed R5001. Он имеет возможность измерения СОЭ с высокой воспроизводимостью и точностью.

  Некоторые важные особенности этого удивительного измерителя LCR:

  • Высокая точность 1,5%
  • Возможности измерения сопротивления как переменному, так и постоянному току с автоматическим выбором диапазона.
  • Стандартные частоты тестирования, например, от 10 кГц до 100 кГц

  Чтобы узнать больше об этом лучшем измерителе ESR, перейдите по ссылке для вашего исследования,0008 Reed R5001 (ссылка на Amazon).

  11.

  B&K Precision 881

  881 Измеритель ESR – еще один популярный измеритель от знаменитой B&K Precision. Он компактен и разработан для обеспечения надежности и точности. Если подготовка схемы — это то, чем вы зарабатываете на жизнь, то этот измеритель лучше всего подходит для вас.

  Потому что это очень профессионально и не так дешево. Есть большая вероятность, что вы о нем не слышали. И если вы действительно хотите иметь точное оборудование в своей лаборатории. Тогда этот парень стоит своих денег. Вот ссылка 881 Измеритель ESR (ссылка на Amazon) для вашего дальнейшего запроса.

  Измерение значения ESR с помощью ESR-метра

  Теперь вы лучше понимаете, что такое ESR-метр и как выбрать лучший ESR-метр. Я думаю, пора научиться правильно использовать его в нашей лаборатории, чтобы выяснить, что неисправный конденсатор в плате. Примечание. Следующие шаги предназначены специально для MESR-100 (ссылка на продукт) . Конечно, вы можете применить его к любому другому измерителю ESR.

  • Прежде всего разрядите конденсатор, который хотите проверить. Этот шаг имеет решающее значение, не идите на компромисс, иначе вы можете потерять или сжечь свой ESR-метр.
  • Разрядка конденсатора производится закорачиванием их ветвей
  • Включите свой лучший дешевый ESR-метр и проверьте показания нуля.
  • Если на дисплее не отображается ноль, закоротите щупы счетчика и нажмите кнопку нуля.
  • Как только вы четко увидите ноль на дисплее, подключите конденсатор, который хотите проверить.
  • Функция автодиапазона измерителя ESR автоматически установит диапазон, и вы сразу же увидите результаты.

  Заключение для лучшего дешевого измерителя ESR

  Измерители ESR — полезные устройства, которые мы используем для измерения значения ESR конденсатора. ESR означает эквивалентное последовательное сопротивление. И это значение — наша единственная надежда проверить, исправен конденсатор или нет. Конечно, мы можем использовать мультиметр или измеритель емкости, но в упомянутой ситуации они не работают.

  Итак, чтобы получить точное значение ESR, нам нужен лучший измеритель ESR. В этом посте я рассказываю о лучших дешевых измерителях ESR, которые вы покупаете сразу без ущерба для качества. Я подробно рассказываю о том, что такое ESR-метр и как им правильно пользоваться. Кроме того, я рекомендую некоторые из моих любимых моделей на рынке сегодня.

  Надеюсь, вам понравилась статья. Спасибо и хорошей жизни.

  Вам также могут быть интересны следующие статьи:

  • Как проверить конденсатор без выпайки [внутрисхемное тестирование]
  • Лучший лабораторный блок питания [Как выбрать и купить лучший]
  • Лучшие осциллографы для начинающих
  • Лучшие мультиметры для начинающих
  • Лучшие USB-тестеры для всех

  Как измерить емкость с помощью цифрового мультиметра

  • Проектирование задач

  Войти

  Добро пожаловать!Войти в свой аккаунт

  ваше имя пользователя

  ваш пароль

  Забыли пароль?

  Создать учетную запись

  Политика конфиденциальности

  Регистрация

  Добро пожаловать!Зарегистрируйте аккаунт

  ваш адрес электронной почты

  ваше имя пользователя

  Пароль будет отправлен вам по электронной почте.

  Политика конфиденциальности

  Восстановление пароля

  Восстановите пароль

  ваш адрес электронной почты

  Поиск

  Изменено: 14 апреля 2021 г.

  Артикул категории

  Содержание

  Цифровой мультиметр — это универсальный прибор для измерения различных электрических свойств. Помимо сопротивления, напряжения и тока, он также может измерять емкость. На самом деле, измерение емкости является одним из наиболее важных тестов, которые должен выполнять любой цифровой мультиметр. Но прежде чем мы перейдем к тому, как проверить емкость.

  Что такое емкость?

  Емкость электрического компонента или цепи — это его способность накапливать энергию. Конденсаторные машины собирают и хранят электроэнергию для последующего использования. На мультиметре вы увидите символ емкости, обозначаемый –| (–.

  Итак, проверка емкости будет проверкой способности конденсатора накапливать электрический заряд для каждой единицы напряжения на его пластинах. Но как проверить емкость мультиметром?

  Проверка емкости цифровым мультиметром

  Вы можете проверить емкость с помощью цифрового мультимера, выполнив следующие простые шаги.

  Шаг 1. Включите кнопку набора номера

  Найдите символ емкости и поверните диск. Если ваш мультиметр имеет только одну шкалу для проверки емкости, это означает, что он будет автоматически изменять диапазон. Если нет, то вам придется установить диапазон самостоятельно.

  Шаг 2. Включите режим Rel

  Чтобы уменьшить влияние емкости измерительных проводов, включите режим REL. Однако это есть не во всех мультиметрах. Нажмите кнопку, удерживая тестовые провода по отдельности. Это поможет предотвратить влияние емкости измерительных щупов на окончательное значение емкости.

  Шаг 3. Подсоедините измерительные провода

  Теперь подключите измерительные провода к клеммам цепи или компонентов. Убедитесь, что вы идентифицировали положительные и отрицательные клеммы, прежде чем вставлять щупы. Знак (+) обозначает положительный вывод, а знак (-) обозначает отрицательный вывод.

  Если какой-либо из тестовых проводов длиннее другого, то более короткий является отрицательным. В большинстве случаев они будут иметь цветовую кодировку, то есть красный цвет для положительного и черный для отрицательного.

  Шаг 4. Проверка напряжения

  Считайте результат напряжения конденсатора на дисплее мультиметра, затем используйте его для расчета емкости. Формула для расчета емкости по напряжению Q/V. Q представляет собой заряд, а V обозначает напряжение.

  На дисплее мультиметра отобразится значение емкости, если оно попадает в установленный вами диапазон измерений. Если это значение больше диапазона измерения или конденсатор неисправен, появится OL.

  Таким образом, вы успешно проверили емкость. Это было не слишком сложно, не так ли?

  Что такое конденсаторы и для чего они нужны?

  Конденсатор — это компонент, который может накапливать электрическую энергию или заряд. Эта способность хранить электрическую энергию является причиной того, что он называется конденсатором. Он действует почти так же, как аккумуляторная батарея. Конденсаторы могут быть как маленькими, так и огромными, как те, которые используются в крупных отраслях промышленности. Однако, большие они или малые, все они выполняют одну и ту же работу, то есть сохраняют заряд. Конденсатор состоит из двух или более металлических пластин с параллельной проводимостью. Они расположены близко, но не подключены, так как должны быть электрически разделены. Воздух или другие сильные изоляторы, такие как керамика, слюда или вощеная бумага, являются хорошим вариантом для этого. Резина и немного жидкого геля, как и в случае с электролитическими конденсаторами, также могут это сделать. Диэлектрик – это изолирующий слой между пластинами конденсатора. Он отвечает за предотвращение протекания постоянного тока через конденсатор. Это позволяет напряжению всегда быть на двух пластинах конденсатора.

  Что еще можно проверить с помощью мультиметра?

  Мультиметры — это очень универсальные устройства, которые, как правило, проверяют и другие электрические свойства помимо емкости. Такими тестами являются три основных: сопротивление, напряжение и ток. Кроме того, он также может проверять непрерывность, частоту и даже температуру. Тем не менее, температура является прерогативой избранных мультиметров. Однако большинство мультиметров Fluke измеряют температуру. Чем больше тестов может сделать мультиметр, тем выше его цена. Как эксперт по электрике, вы должны беспокоиться о том, какой мультиметр HVAC вы можете использовать в своих гаджетах.

  На что обращать внимание в мультиметре

  Помимо возможности измерять емкость и различные другие электрические свойства, в мультиметре есть и другие параметры, которые вам необходимо учитывать. Универсальность — это всего лишь одна вещь, на которую стоит обратить внимание, поскольку вы не хотите иметь мультиметр, который может измерять только емкость. Вы должны искать точность, прочную конструкцию и упрощенное устройство, которое легко использовать. Прочная конструкция гарантирует, что вы будете владеть мультиметром долгое время.
