Прибор для измерения сопротивления изоляции. Приборы для измерения сопротивления изоляции: виды, характеристики и применение

Какие существуют типы приборов для измерения сопротивления изоляции. Как выбрать подходящий прибор для конкретных задач. Какие параметры важны при выборе измерителя сопротивления изоляции.

Основные виды измерителей сопротивления изоляции

Измерители сопротивления изоляции (мегаомметры) являются важным инструментом для диагностики состояния изоляции электрооборудования. Существует несколько основных видов таких приборов:

• Аналоговые мегаомметры
• Цифровые мегаомметры
• Высоковольтные измерители сопротивления изоляции
• Мультифункциональные тестеры изоляции

Каждый тип имеет свои особенности и область применения. Рассмотрим их подробнее.

Аналоговые мегаомметры: простота и надежность

Аналоговые мегаомметры относятся к классическим приборам для измерения сопротивления изоляции. Их основные преимущества:

• Простота конструкции и использования
• Высокая надежность
• Возможность работы без батарей (механические мегаомметры)
• Низкая стоимость

Недостатками являются невысокая точность измерений и отсутствие дополнительных функций. Аналоговые мегаомметры подходят для базовой диагностики изоляции в полевых условиях.

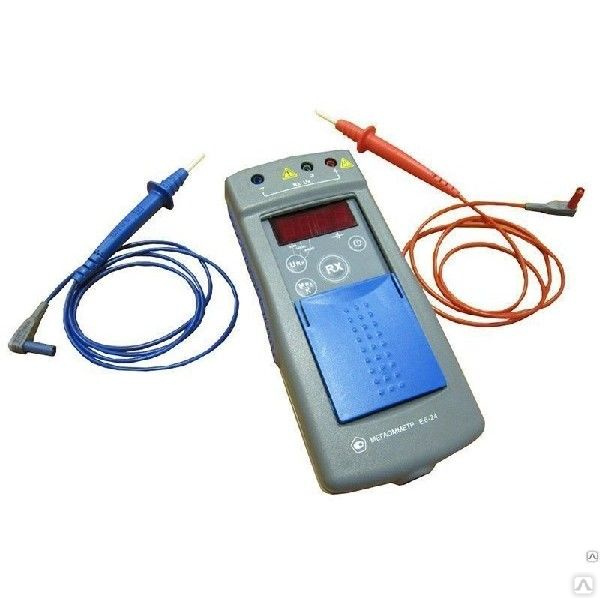

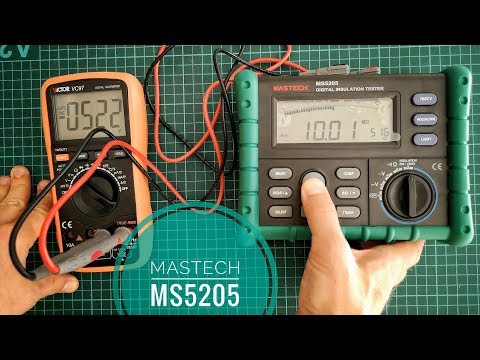

Цифровые мегаомметры: точность и функциональность

Цифровые мегаомметры обладают рядом преимуществ по сравнению с аналоговыми моделями:

• Высокая точность измерений
• Большой диапазон измерений (до сотен гигаом)
• Автоматический выбор диапазона
• Возможность сохранения результатов
• Дополнительные режимы тестирования (PI, DAR и др.)

Цифровые мегаомметры оптимальны для профессионального применения, когда требуется высокая точность и расширенный функционал.

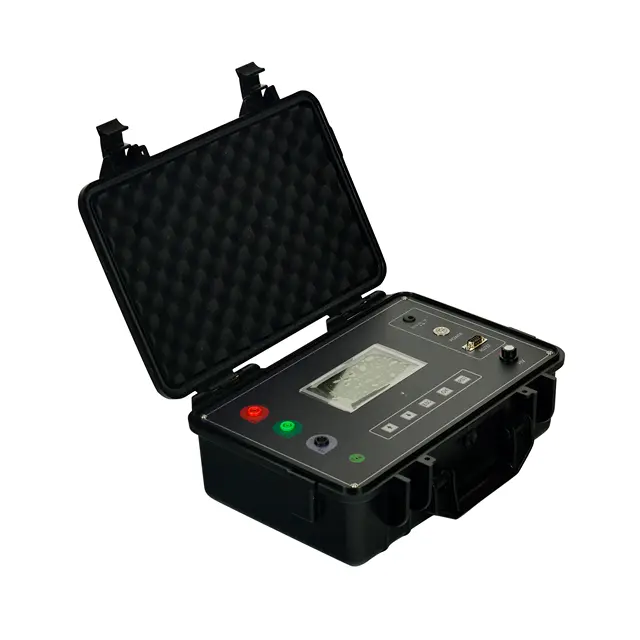

Высоковольтные измерители сопротивления изоляции

Высоковольтные мегаомметры предназначены для диагностики изоляции высоковольтного оборудования. Их ключевые особенности:

• Высокое испытательное напряжение (до 5-15 кВ)
• Большой диапазон измерений (до тераом)
• Повышенная защита от перенапряжений
• Специальные режимы для высоковольтных испытаний

Такие приборы применяются для тестирования силовых кабелей, трансформаторов, генераторов и другого высоковольтного оборудования.

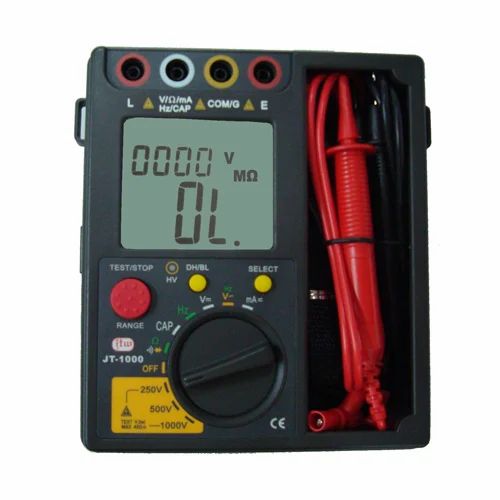

Мультифункциональные тестеры изоляции

Мультифункциональные тестеры сочетают функции измерения сопротивления изоляции с другими видами электрических измерений:

• Измерение напряжения и тока
• Измерение сопротивления заземления
• Проверка УЗО
• Измерение емкости
• Функции мультиметра

Такие приборы удобны для комплексной диагностики электроустановок, когда требуется провести различные виды измерений.

Ключевые характеристики измерителей сопротивления изоляции

При выборе мегаомметра следует обратить внимание на следующие параметры:

• Диапазон измерений сопротивления
• Испытательное напряжение
• Точность измерений
• Дополнительные функции тестирования
• Возможность сохранения и передачи данных
• Категория электробезопасности
• Степень защиты корпуса

Правильный выбор этих характеристик обеспечит эффективное применение прибора для конкретных задач.

Применение измерителей сопротивления изоляции

Основные области применения мегаомметров включают:

• Диагностика изоляции электродвигателей и генераторов
• Проверка кабельных линий
• Тестирование трансформаторов
• Контроль изоляции электроустановок зданий
• Измерение сопротивления изоляции компонентов и материалов

Регулярные измерения позволяют своевременно выявлять ухудшение изоляции и предотвращать аварийные ситуации.

Методика проведения измерений сопротивления изоляции

Для получения достоверных результатов при измерении сопротивления изоляции необходимо соблюдать определенную методику:

1. Отключить тестируемое оборудование от сети
2. Снять остаточный заряд
3. Подключить измерительные провода согласно схеме
4. Выбрать испытательное напряжение
5. Провести измерение в течение заданного времени
6. Зафиксировать результат
7. Снять остаточный заряд после измерения

Важно также учитывать влияние температуры и влажности на результаты измерений.

Меры безопасности при работе с измерителями изоляции

При проведении измерений сопротивления изоляции необходимо соблюдать следующие меры безопасности:

• Использовать средства индивидуальной защиты
• Проверять исправность прибора перед началом работы
• Не прикасаться к токоведущим частям во время измерений
• Соблюдать правила электробезопасности
• Проводить измерения только на обесточенном оборудовании
• Снимать остаточный заряд после завершения измерений

Соблюдение этих мер позволит обеспечить безопасность персонала при диагностике изоляции.

Самарское НПП «Контакт СК» — разработка и производство электронного измерительного и испытательного оборудования для кабельной промышленности. Самара.

Предприятие выпускает приборы для измерения сопротивления изоляции и образцов диэлектрических материалов:

• «КИСИ» — для измерений и приёмки готовой кабельной продукции;
• «КИСИ-1» — для измерения сопротивления изоляции образцов проводников, а также, при использовании измерительных электродов и ячеек, удельного сопротивления твёрдых и жидких диэлектрических материалов.

«КИСИ» может быть выполнен в мобильном исполнении, на аккумуляторах.

Приборы сертифицированы с целью утверждения типа средств измерений и зарегистрированы в Государственном реестре средств измерений:

• «КИСИ» под № 82502-21
• «КИСИ-1» под № 63961-16

Измеритель сопротивления изоляции кабельный «КИСИ»

Применяется при производстве и аттестации готовой продукции, входном контроле у потребителей и в местах эксплуатации кабельных изделий.

Диапазон измеряемого сопротивления от 4х10⁶ до 10¹³ Ом.

Измерительное напряжение 200 В.

Прибор также позволяет производить измерение сопротивления изоляции других диэлектрических материалов и изделий.

Управление режимом работы измерительного узла, переключение диапазонов измерения, вывод информации на дисплей, а также математическая обработка результатов измерения с пересчётом результатов к нормируемой длине и температуре кабеля в соответствии с материалом диэлектрика по ГОСТ 3345-76, производится микроконтроллером.

Звуковые сигналы фиксируют время измерений, а также отмечают ошибки при вводе исходной информации.

 Руководство по эксплуатации

Цена прибора 202 т.р. НДС не начисляется в связи с использованием предприятием упрощённой системы налогообложения.

В стоимость прибора включена первичная поверка прибора.

Мобильное исполнение Измерителя сопротивления изоляции «КИСИ»

Измеритель «КИСИ» может быть исполнен в мобильном исполнении на аккумуляторах.

Использование стандартных аккумуляторов типа «АА» или литий-ионных 18650 обеспечивает непрерывную работу прибора в течение до 10 часов. Подзарядка составляет всего 3-4 часа от входящего в комплект сетевого адаптера. От него также возможна неавтономная работа с одновременной подзарядкой аккумуляторов.

 Руководство по эксплуатации

Цена прибора 211 т.р. НДС не начисляется в связи с использованием предприятием упрощённой системы налогообложения.

В стоимость прибора включена первичная поверка прибора.

Измеритель сопротивления изоляции кабельный «КИСИ-1»

Используется для измерения сопротивление изоляции образцов кабельных изделий, а также, при использовании измерительных электродов и ячеек удельного объёмного сопротивления твёрдых и жидких диэлектрических материалов. Может применяться при входном контроле у потребителей диэлектрических материалов и аттестации готовой продукции.

Диапазон измеряемого удельного сопротивления от 2х10⁹ до 5х10¹⁶ Ом*см.

Диапазон измеряемого сопротивления изоляции образцов от 2х10⁶ до 5х10¹³ Ом.

Измерительное напряжение может устанавливаться с клавиатуры прибора в пределах от 100 до 1000 В. Дискретность установки измерительного напряжения 4 В.

Прибор также позволяет производить измерение сопротивления изоляции и удельного сопротивления других диэлектрических материалов и изделий.

Управление процессом измерения осуществляется встроенным микроконтроллером с автоматическим выбором диапазона, математической обработкой результатов и их индикацией на дисплее. Звуковые сигналы фиксируют время и результаты измерений, а также отмечают ошибки при вводе исходной информации.

Для измерения удельного объёмного сопротивления твёрдых диэлектриков к «КИСИ-1» должен подключаться измерительный электрод «ИЭ-75», а для измерения жидких диэлектриков — измерительная ячейка «ИЯ-90».

 Руководство по эксплуатации

Цена прибора 324 т.р. НДС не начисляется в связи с использованием предприятием упрощённой системы налогообложения.

В стоимость прибора включена первичная поверка прибора.

Измерительные электроды для твёрдых и жидких диэлектрических материалов

Измерительные электроды и ячейки производятся в соответствии с ГОСТ 6433.2-71, ГОСТ 6581-75, ГОСТ Р 50499-93.

Требования к чистоте обработки рабочих поверхностей электродов для измерения твёрдых диэлектрических материалов крайне высоки. Эти поверхности должны быть выполнены и немагнитных материалов.

К ячейкам для измерения жидких диэлектрических материалов высоки требования по химической чистоте.

Измерительные электроды для твёрдых диэлектриков «ИЭ-75»

Цифры в названии электродов обозначают диаметр их измерительного электрода в миллиметрах. ГОСТ 6433.2-71 регламентирует этот диаметр всего пятью величинами: 10±0,2; 25±0,2; 50±0,2; 75±0,2 и 100±0,2 мм.

Очевидно, что чем больше площадь поверхности измерительного электрода, тем выше его чувствительность при обеспечении нормированного давления электрода на испытуемый образец. Соответственно, электроды диаметром в 75 и 100 мм являются самыми оптимальными.

Именно эти электроды трёх зажимного типа и предлагаются для дополнительной комплектации «Измерителя сопротивления изоляции кабельного «КИСИ-1».

К большим электродам повышаются и требования к чистоте обработки рабочих поверхностей, существенно увеличивается их вес, но это оправдано высокой чувствительностью и, соответственно, точностью измерения.

Кроме того, ГОСТ 5960-72 «Пластикат поливинилхлоридный для изоляции и защитных оболочек проводов и кабелей» требует для измерения удельного объёмного электрического сопротивления использовать электрод диаметром 75 мм.

Электроды меньших диаметров могут применяться только для диэлектриков с низким значением удельного сопротивления, либо лишь для предварительной оценки.

Цена «ИЭ-75» 98 т.р., цена «ИЭ-100» 106 т.р. НДС не начисляется в связи с использованием предприятием упрощённой системы налогообложения.

При заказе Измерительных электродов отдельно, без прибора «КИСИ-1» в лабораторном исполнении, их цена увеличивается от указанной на 25%.

Измерительная ячейка для жидких диэлектриков «ИЯ-90»

Для измерения удельного объёмного электрического сопротивления жидких диэлектрических материалов может применяться только ячейка трёх зажимного типа. Твёрдые электроизоляционные материалы, применяемые в конструкции ячейки, не должны адсорбировать испытываемые жидкости, а также промывочные составы, растворяться в них или оказывать влияния на испытуемые жидкости и результаты измерений.

Этим требованиям отвечает ячейка «ИЯ-90», предлагаемая для дополнительной комплектации «Измерителя сопротивления изоляции кабельного «КИСИ-1».

Цена «ИЯ-90», выполненной из обычной стали — 76 т.р. При исполнении ячейки из нержавеющей стали (нижней рабочей части), цена составит 130 т.р.

При заказе Измерительной ячейки отдельно, без прибора «КИСИ-1» её цена увеличивается от указанной на 25%.

Приборы измерения сопротивления изоляции в категории «Контрольно-измерительные приборы»

Измеритель поверхностного сопротивления (1kΩ ~1000ГΩ) BENETECH GM3110

На складе в г. Киев

Доставка по Украине

1 089.76 грн

1 112 грн

Купить

Измеритель поверхностного сопротивления (1kΩ ~1000ГΩ) BENETECH GM3110

На складе в г. Киев

Доставка по Украине

1 089.76 грн

1 112 грн

Купить

Прибор для измерения сопротивления заземления от 0 Ом до 2000 Ом BENETECH GT5105A

На складе в г. Киев

Доставка по Украине

5 117.56 грн

5 222 грн

Купить

Измерение сопротивления изоляции

Услуга

от  100 грн

Мегаомметр измеритель сопротивления (0-99,9 ГΩ) BENETECH GM3123

На складе в г. Киев

Доставка по Украине

5 244.96 грн

5 352 грн

Купить

Измеритель поверхностного сопротивления (100Ω ~1500ГΩ) WINTACT WT311

На складе в г. Киев

Доставка по Украине

1 942.36 грн

1 982 грн

Купить

Прилад попереднього контролю опору ізоляції ППКСІ-01

Доставка по Украине

36 800 грн

Купить

Приборы для измерения сопротивления цепи фаза-нуль и сопротивления проводки : ЕР180М1 , ЕР180М , Е115М ,ЕР200

Доставка из г. Днепр

от  6 600 грн

Купить

Мегаомметр для измерения сопротивления изоляции М4100/1 100В

Доставка по Украине

1 800 грн

Купить

Мегаомметр для измерения сопротивления изоляции М4100/2 250В

Доставка по Украине

2 100 грн

Купить

Мегаомметр для измерения сопротивления изоляции М4100/3 500В

Доставка по Украине

2 400 грн

Купить

Мегаомметр для измерения сопротивления изоляции М4100/4 1000В

Доставка по Украине

3 100 грн

Купить

Мегаомметр для измерения сопротивления изоляции М4100/5 2500В

Доставка по Украине

5 100 грн

Купить

Прилад попереднього контролю опору ізоляції ППКСІ-01

Доставка по Украине

36 800 грн

Купить

Тестер УЗО цифровой BENETECH GT5206A

Доставка из г. Киев

5 117.65 — 5 772 грн

от 42 продавцов

5 388 грн

Купить

Смотрите также

Прибор для измерения сопротивления М417

Доставка по Украине

Цену уточняйте

Прибор для измерения сопротивления Щ34

Доставка по Украине

Цену уточняйте

Прибор для измерения сопротивления Щ306-1

Доставка по Украине

Цену уточняйте

Прибор для измерения сопротивления Щ306-2

Доставка по Украине

Цену уточняйте

Тестер для измерения сопротивления поверхности (1kΩ ~1000ГΩ) BENETECH GM3110

Доставка из г. Харьков

1 112 грн

Купить

Мегаомметр (0-99,9 ГΩ) BENETECH GM3123

Доставка из г. Харьков

5 084.4 — 6 152 грн

от 38 продавцов

5 352 грн

Купить

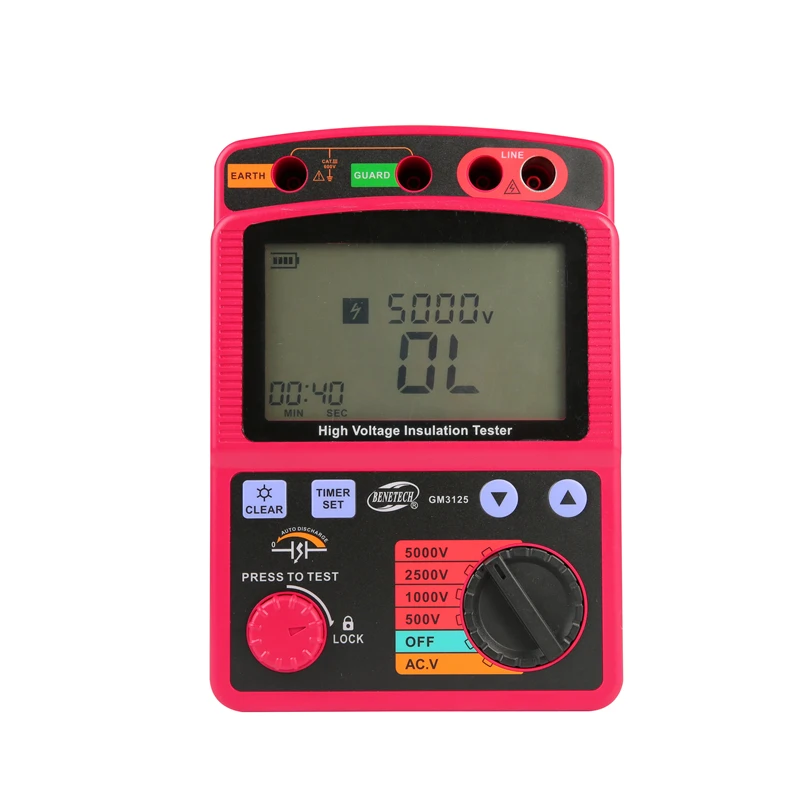

Цифровой мегаомметр (0-1000 ГΩ) BENETECH GM3125
