Прибор для обнаружения короткозамкнутых витков. Устройство для обнаружения межвитковых замыканий в обмотках электродвигателей: принцип работы и изготовление — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает индикатор межвитковых замыканий. Из каких компонентов он состоит. Как собрать и настроить прибор своими руками. Как правильно проверять обмотки электродвигателей на наличие короткозамкнутых витков.

Содержание

Принцип действия индикатора межвитковых замыканий

Индикатор межвитковых замыканий (ИМЗ) представляет собой портативный прибор для обнаружения короткозамкнутых витков в обмотках электрических машин. Принцип его работы основан на методе вихревых токов:

Генератор вырабатывает переменный ток высокой частоты (десятки-сотни кГц)
Этот ток подается на излучающую катушку, создающую переменное магнитное поле
При поднесении к обмотке электродвигателя в ней наводятся вихревые токи
Приемная катушка регистрирует изменение магнитного поля, вызванное вихревыми токами
При наличии короткозамкнутых витков картина вихревых токов искажается
Схема обработки сигнала детектирует это изменение и включает индикатор

Таким образом, ИМЗ позволяет быстро и бесконтактно выявить наличие межвитковых замыканий в обмотках, не разбирая электродвигатель.

Основные компоненты индикатора межвитковых замыканий

Типичный индикатор межвитковых замыканий содержит следующие функциональные блоки:

Генератор высокочастотных колебаний (30-100 кГц)
Излучающая катушка
Приемная катушка
Усилитель принятого сигнала
Схема обработки и сравнения сигналов
Светодиодные индикаторы
Источник питания (батарея)

В качестве генератора обычно используется мультивибратор на транзисторах или таймер NE555. Катушки наматываются проводом 0,1-0,3 мм на каркасах от дросселей. Для обработки сигнала применяются операционные усилители.

Изготовление индикатора межвитковых замыканий своими руками

Рассмотрим процесс сборки простого индикатора межвитковых замыканий:

Подготовить печатную плату по предложенной схеме
Установить и припаять все компоненты согласно схеме

Намотать излучающую и приемную катушки (по 100-200 витков провода 0,2 мм)
Закрепить катушки на плате на расстоянии 20-30 мм друг от друга
Подключить светодиоды и выключатель питания
Установить плату в подходящий корпус
Настроить чувствительность подстроечным резистором

После сборки необходимо проверить работоспособность прибора на заведомо исправной и неисправной обмотке. При необходимости подкорректировать чувствительность.

Как правильно проверять обмотки на межвитковое замыкание

Чтобы корректно выполнить диагностику обмоток электродвигателя с помощью индикатора межвитковых замыканий, следуйте этой инструкции:

Включите прибор и дайте ему прогреться 1-2 минуты
Поднесите датчик к поверхности статора или ротора на расстояние 1-2 мм
Медленно перемещайте датчик вдоль обмотки, следя за индикацией

Резкое изменение показаний говорит о наличии замыкания в данном месте
Проверьте все обмотки и фазы электродвигателя
Сравните результаты с паспортными данными или показаниями для исправной машины

При обнаружении межвиткового замыкания необходимо провести более детальную диагностику и ремонт обмотки. В большинстве случаев требуется перемотка.

Преимущества использования индикатора межвитковых замыканий

Применение индикатора межвитковых замыканий при диагностике и обслуживании электрических машин дает ряд важных преимуществ:

Быстрое обнаружение дефектов без разборки оборудования
Возможность выявления замыканий на ранней стадии
Отсутствие необходимости отключения и расключения обмоток
Высокая чувствительность к единичным короткозамкнутым виткам
Простота использования, не требующая высокой квалификации
Портативность и автономность питания

Все это позволяет оперативно контролировать состояние изоляции обмоток и предотвращать серьезные поломки электродвигателей из-за межвитковых замыканий.

Какие бывают разновидности индикаторов межвитковых замыканий

На рынке и в самодельном исполнении встречаются различные конструкции индикаторов межвитковых замыканий:

Простейшие приборы с одним светодиодом
Устройства с раздельной индикацией нормы и дефекта
Приборы с регулировкой чувствительности
Модели с цифровой индикацией уровня сигнала
Профессиональные тестеры с расширенным функционалом
Стационарные системы непрерывного контроля для крупных машин

Выбор конкретной модели зависит от требуемой точности, условий эксплуатации и бюджета. Для домашнего использования вполне подойдет простой самодельный индикатор.

Возможные проблемы при эксплуатации индикатора межвитковых замыканий

При использовании индикатора межвитковых замыканий могут возникнуть следующие сложности:

Ложные срабатывания из-за наводок от силовых кабелей

Нестабильная работа при разряженной батарее питания
Снижение чувствительности из-за загрязнения датчика
Ошибки при проверке из-за неправильного перемещения датчика
Невозможность обнаружения обрыва отдельных витков

Для минимизации проблем следует регулярно проверять настройку прибора, своевременно заменять батарею и соблюдать правильную методику контроля обмоток.

AT-H501 — цифровой осциллограф-мультиметр. Поиск короткозамкнутых витков намоточных элементов и трансформаторов электронного оборудования

Неисправные полупроводниковые приборы и резисторы легко обнаруживаются с помощью обычного мультиметра, электролитические конденсаторы с помощью LCR измерителя с режимом ESR. При ремонте телевизоров большинство дефектов приходится на неисправности блоков питания и цепей строчной развертки. Однако такие неисправности, как межвитковые короткие замыкания (КЗ) в строчном трансформаторе, отклоняющей системе или в импульсном трансформаторе источника питания обычными способами обнаружить практически невозможно. Можно попробовать воспользоваться прибором для измерения добротности. В большинстве случаев решить возникающие проблемы позволяет нагрузочное тестирование каскада строчной/кадровой развертки с помощью специализированного тестера КЗ витков. Такой тест существенно сократит время поиска неисправности, и, что самое главное, позволит четко диагностировать каскад — исправен или неисправен.

Сегодня на рынке тестового оборудования, есть много различных предложений и рекомендаций для таких целей, например от схем самодельных тестеров КЗ и описаниях работы, до готового набора радиолюбителя (генератор прямоугольных импульсов 250 Гц…16 кГц). Он представляет собой устройство в виде небольшой платы и служит для определения исправности строчных трансформаторов, отклоняющих систем и импульсных трансформаторов при ремонте телевизоров и мониторов.

Многим радиолюбителям и специалистам сервиса знакомы сложности, возникающие при поиске неисправностей в телевизоре, особенно в блоке строчной развертки. Именно для этих ситуаций предлагается использовать тестер AT-H501 — как готовое решение. Он позволит проверить работу не только строчной развертки телевизоров и мониторов, но и импульсных источников питания, а также входящих в такие устройства индуктивных элементов.

AT-H510 уникальный многофункциональный тестер «5 в 1» совмещающий в себе: цифровой одноканальный осциллограф с полосой пропускания 25 МГц (скорость выборки 100 Мвыб/с), высокоточный мультиметр с индикацией 6000, функциональный генератор, LCR-измеритель с диапазоном измерения сопротивления до 60 МОм и частотомер до 60 МГц. Тестер имеет большой монохромный ЖКИ графический дисплей (диагональ 9,6 см, разрешение 320×240 точек) с подсветкой.

К услугам пользователя — удобное меню и гибкие функции автоизмерений параметров во всех режимах работы. При измерении переменного напряжения/ тока в режиме «Мультиметр» с помощью клавиши Disp на передней панели можно отобразить форму сигнала (осциллограмму) и повторным нажатием вернуться в предыдущее меню вольтметра. Тестер имеет диапазон измерения ёмкости вплоть до 66 мФ, процедура измерений занимает всего несколько секунд. Функция встроенного генератора сигналов от 10 Гц до 156 кГц с одновременным отображением на дисплее формы выходного сигнала и его параметров. Для измерения малых индуктивностей предусмотрен ВЧ диапазон тест-сигнала. Измерения и тестирование с помощью AT-H501 являются легкими и удобными.

Конструктивно AT-H501 выполнен в виде компактного тестера с питанием от аккумуляторной Ni-MH батареи емкостью 1600 мА*ч, имеющего внешний сетевой блок подзарядки.

Встроенный функциональный генератор (ФГ) выполнен по технологии прямого цифрового синтеза (DDS) с диапазоном частот 10 Гц…156 кГц, который делится на поддиапазоны: 10…100 Гц/ 100…1000 Гц/ 1кГц…10 кГц с разрешением перестройки 1 Гц/ 10 Гц/ 100 Гц (соответственно). В верхнем диапазоне >10 кГц доступны для выбора 17 фиксированных значений частоты: 10427, 11161, 12019, 13021, 14205, 15625, 17361, 19531, 22321, 26042, 31250, 39063, 52083, 65500, 65530, 78125, 156.250 Гц.

Входные и выходные гнезда многофункционального осциллографа-мультиметра

В режиме «ФГ» доступен выбор из 5 типов сигналов: синус, прямоугольник, треугольник, нарастающая пила, спадающая пила или тестовые сигналы прямоугольной формы с частотой f= 5,04 кГц /2,52 кГц и амплитудой не менее 1 Вскз. Выходную частоту сигнала можно выставить равной рабочей частоте импульсного преобразователя исследуемого устройства. Для строчной развертки телевизора это 15,625 кГц, а для монитора VGA значение частоты может быть 31,5 кГц или выше.

Обнаружения короткозамкнутых витков трансформаторов РЭА

Основная цель такого теста определение наличие короткозамкнутых (КЗ) витков. Как известно, цепи строчной развертки (первичная обмотка ТДКС, «коллекторные» емкости, отклоняющая система) образуют в целом колебательный контур с достаточно высокой добротностью. Суть теста в следующем: при воздействии на этот контур короткого импульса после окончания импульса напряжение на контуре не может мгновенно уменьшится до нуля. В контуре возникают затухающие гармонические колебания, по скорости затухания, которых оцениваются резонансные свойства контура (его добротность). Наличие хотя бы одного короткозамкнутого витка (неважно, в первичной или вторичной обмотке) резко снижает добротность контура и как следствие, через 1-2 периода возбужденные импульсом колебания полностью затухают.

Осциллограммы диагностики КЗ (слева — норма, справа — наличие КЗ витков)

Тестер «считает» количество периодов колебаний до затухания их до уровня ~15 % от начальной амплитуды. Практика показала, что для исправных трансформаторов количество периодов колебаний при таком тестировании должно быть не менее 5-6 (обычно 7-8 и более). Тестирование «накачкой» меандром» выявляет большинство дефектов строчных трансформаторов и отклоняющих систем.

Режим Т-меандра включен в меню встроенного генератора сигналов отдельными строками, что позволяет использовать осциллограф-мультиметр для обнаружения следующих дефектов:

КЗ витки в трансформаторах кадровой и строчной развертки (ТДКС/ ТВС)
КЗ витки в отклоняющей системе
КЗ витки в трансформаторах импульсных источников питания телевизоров или мониторов
Обнаружение пробоя встроенных диодов.

Комплект поставки и принадлежности AT-H501

Тестирование кварцевых генераторов

Ещё одной особенностью тестера является возможность тестирования 2-х выводных кварцевых опорных генераторов (ОГ) и измерение статического коэффициента усиления по току (h31э) в диапазоне 0. ..1000.

Проверяемый кварцевый генератор с помощью прилагаемого адаптера подключается ко входу прибора, ОГ автоматически детектируется и производится измерение его частоты (диапазон 32 кГц…10 МГц). Для тестирования транзисторов следует выбрать положение переключателя режима работы в измерение напряжения, установить предел напряжения 6 В (пост.), подключить съемный адаптер, перевести переключатель Jx / hFE в положение «hFE», далее подсоединить транзистор выбранного типа (PNP/NPN) к соответствующим гнездам (e/b/c/e) и осуществить измерение коэффициента усиления по току (h31э). Значение 1,000 В соответствует усилению в 1000 раз. При показании на дисплее 99 мВ, h31э (hFE) = 99 раз.

Тестирование ИК пультов ДУ

Встроенный в кромку тестера ИК приемник обеспечивает оперативную диагностику работоспособности устройств с дистанционным ИК управлением (IRC test — годен/негоден). Могут быть проверены любые пульты ДУ аудио-видеотехники и мультимедиа, излучающие блоки устройств, имеющих беспроводный интерфейс. В режиме IRC test достаточно сориентировать тестер рабочей кромкой в направлении ИК излучателя. Если пульт ДУ исправен при нажатии любой его кнопки тестер выдает акустический сигнал. В противном случае, пульт является неисправным.

Вспомогательные и сервисные возможности осциллографа-мультиметра AT-H501 востребованы не только для проверки и ремонта РЭА (включая современные импортные модели телевизоров), а также блоков развертки компьютерных мониторов, для ремонта импульсных источников питания. Встроенный генератор мультитестера может с успехом применяться для настройки усилителей звуковых частот, других НЧ схем, а также для целей вибро-акустических испытаний.

AT-H501 — многофункциональный, компактный и портативный прибор (с питанием от перезаряжаемой батареи), что делает его идеальным средством для полевых приложений и для тестирования современной электроники.

На форумах радиолюбителей и специалистов по ремонту РЭА часто задают вопрос: в схеме используется трансформатор. Есть подозрение на то, что в нём несколько витков закорочено. Как это проверить без демонтажа и разматывания? Или, например, такого плана: можно ли обнаружить короткозамкнутые витки в трансформаторах строчной/кадровой развертки или в отклоняющей системе «неразрушающим» способом? Ответ прост: если есть генератор меандра и осциллограф — проверить можно. Достаточно подать сигнал в форме прямоугольника на тестируемый контур (конденсатор + трансформатор) и посмотреть, как затухает «звон» на осциллограмме импульса. Если резко убывает (за 2-3 периода) — то трансформатор наверняка имеет короткозамкнутые витки. При выполнении такой специализированной диагностики поможет новый многофункциональный тестер AT-H501.
Подробные технические характеристики приборов…

А.A. Шиганов, ЗАО «ПриСТ»

Индикатор короткозамкнутых витков своими руками: почему коротит

Он может послужить причиной неисправной работы или выхода из строя ротора электрической машины. Обнаруживается он визуальным осмотром. Нагар может стать причиной межвиткового замыкания в якоре. Как таковой, ротор электродвигателя при нормальных условиях эксплуатации не изнашивается.

Со временем подлежат замене только токосъемные щетки, если их длина уже не соответствует допустимому размеру. Однако длительные нагрузки становятся причиной нагрева обмоток статора, что в результате и способствует образованию нагара. Межвитковое замыкание якоря может случиться при механических повреждениях.

Недопустимо на трущихся поверхностях наличие сколов, вмятин, царапин и трещин. Замыкание между витками обмоток якоря происходит в случае выхода со строя подшипниковых узлов. Тогда якорь перекашивается, что приводит к повреждению ламелей. Еще одной причиной замыкания является воздействие влаги.

При попадании капель воды на металлические поверхности начинается процесс коррозии. Ржавчина затрудняет вращение якоря, токовые нагрузки растут, происходит нагрев в следствии чего может отслаиваться припой, что в свою очередь при длительной эксплуатации может привести к межвитковому замыканию.

Диагностировать эту неисправность возможно и в домашних условиях. Проводят эту процедуру при помощи катушки индуктивности, называемую дросселем.

При помощи данного устройства, вам удастся узнать направление сброса, а также порядок, в котором катушки обмотки подключены к ламелям коллектора.
Таким образом, осуществляется проверка якоря на межвитковое замыкание.
Изготовить такой прибор своими руками совсем не трудно, достаточно ознакомится с содержанием нашей пошаговой инструкции.

Для сборки прибора, потребуется П—образное трансформаторное железо. Его можно извлечь из вибрационного насоса типа Малыш.

Шаг №1

Разбираем конструкцию и достаем П— образное трансформаторное железо.Для этого предварительно необходимо нагреть нижнюю часть насоса, чтобы полимер, которым залиты катушки, расплавился.

Шаг №2

Далее при помощи подручного инструмента срезаем края на трансформаторном железе, как показано на фото. При обработке помните, что железо слоеное, поэтому все операции нужно выполнять внимательно, чтобы не образовались задиры. После на наждачном станке снимаем все острые кромки на изделии. Это необходимо для сохранения целостности эмаль-провода.

Соблюдать строгие размеры углов не обязательно, главное, чтобы якоря разных размеров легко располагались в приготовленом месте.
Шаг №3

Следующим действием будет изготовление катушек. Чтобы выиграть в размере устройства и дроссель не оказался слишком громоздким, изготовим не одну, а две катушки, которые разместим по обеим сторонам П-образного железа. Для этого на понадобится:

картон;
мерительный инструмент;
карандаш;
острый нож;
ножницы.

Это поможет изгибать картон без проблем. Вырезаем развертку. Таким же образом делаем выкройку на другую сторону. Теперь нам нужно подготовить крышки для катушек. Их понадобится 8 штук. Размечаем на картоне заготовки для крышек. Наружный контур вырезаем ножницами, внутренний острым ножом.

Далее склеиваем крышки с подготовленными развертками и получаем два остова будущих катушек.
Шаг №4

Это количество округляем до 1700 витков и поровну распределяем между двумя катушками, получается по 850 витков. Такое количество можно без проблем намотать в ручном режиме. При этом ошибка в 20-40 витков не повлияет на результат. Но все же лучше ошибиться в сторону увеличения.

Перед началом наматывания необходимо сделать отверстия, в которые будут выходить концы провода. На свободный конец провода надевается термоусадочный кембрик. Конец провода вставляется в отверстие и далее идет процесс наматывания.

По его окончании на другой конец припаиваем проводок с кембриком и вставляем в другое отверстие. Точно так наматываем вторую катушку.

Шаг№5

После того, как обе катушки готовы, надеваем их на П—образный сердечник, при этом выводы проводов должны располагаться внизу с одной стороны. Важно, чтобы катушки были накручены идентично, витки направлены одинаково, а их окончания выведены в одну сторону. Далее следует соединение начал индукционных катушек и подача сетевого напряжения (220В) на их концы.

Шаг №6

Для тестирования самодельного дросселя воспользуемся прибором заводского изготовления. Сначала проверим якорь на межвитковое замыкание промышленным устройством и места прилипания пластины пометим мелом. При проверке ротора нашим дросселем пластина будет примагничиваться в тех же местах. Подведем итоги, прибор выполнен правильно, результаты идентичны.

Шаг №7

Снимаем катушки с сердечника и изолируем изолентой. Ставим их обратно припаиваем питание. Дроссель готов к эксплуатации, можно приступать к проверке наличия межвиткового замыкания в якоре.

Для этого необходимо включить изготовленное нами устройство, в его вырез уложить якорь и не спеша повернуть его.

Проверка межвиткового замыкания при помощи аналогового тестера

С его помощью замеряем сопротивление между каждыми двумя ламелями. Оно должно быть идентичным. После устанавливаем прибор на 200 кОм, Один щуп замыкаем на массу , а другой прикладываем к каждой ламели.

Если якорь не звонится на массу то он скорее всего исправен или его нужно проверить при помощи дросселя.

Индикатор для обнаружение межвиткового замыкания якоря

Для обнаружение межвиткового замыкания якоря можно использовать нехитрый индикатор который можно собрать по приведенной ниже схеме.
Для того чтобы спаять такой элементарный индикатор понадобится немного денежных средств, свободное время и ваши руки.

Приобретаем 5 транзисторов, 8 резисторов, 4 конденсатора, 2 светодиода и батарейку. Кроме того самостоятельно наматываем две катушки.

Подготавливаем печатную плату и собираем прибор. Выполнять проверку межвиткового замыкания с помощью такого индикатора очень удобно. Весомым аргументом в пользу прибора является то, что ним можно без проблем находить межвитковое замыкание и на статорах как указано ниже в видео.

Если на якоре обнаружено межвитковое замыкание, что делать?

Нужно проверить все, если металлическая линейка притягивается в определенном пазу, это значит, что его катушках имеет место быть межвитковое замыкание.
Кроме того, внимательно просмотрите коллектор.
Если между его ламелями возникает замыкание, это также говорит о наличии межвиткового замыкания.
Чаще всего в таких ситуациях приходится полностью перематывать якорь, поскольку даже одна обмотка без нанесения повреждений остальным представляется весьма проблематичной.
Кроме того, узнать о наличии межвиткового замыкания можно, просто тщательно осмотрев провод и шинки якоря.
Например, при этом может быть обнаружено, что витки помяты или согнуты, а также что между ними виднеются различного рода частицы, проводящие ток, например, припой, протекший после пропайки.
В таком случае поломку можно ликвидировать, удалив инородные тела или исправив помятости на шинке.
Поэтому, якоря на межвитковое замыкание чинить намного проще, чем, кажется.
Кроме того, рекомендуется покрыть детали лаком после устранения замыкания.
Помимо всего прочего, еще одним признаком наличия межвиткового замыкания является искрение щеток.
Речь идет о ситуациях, когда наблюдаются местные нагревы обмотки.
Таковы основные признаки, по которым можно обнаружить межвитковое замыкание в якоре.

А так же вы можете посмотреть видео проверка якоря стартера

Подобрано для вас:

Источник: http://stroysvoy-dom.ru/proverka-yakorya-na-mezhvitkovoe-zamykanie/

Индикатор межвитковых замыканий ротора

Всем доброго времени суток. Предлагаю вашему вниманию свой вариант реализации довольно популярной и простой схемы индикатора межвитковых замыканий в роторах коллекторных электродвигателей.На просторах интернета описано множество вариантов изготовления аналогичных схем собранных с использованием разных комбинаций транзисторов и одинаковым принципом работы.

Основные идеи были:

1. Собрать данное устройство из имевшихся после разборки разного электронного хлама деталей. 2. Сделать законченную конструкцию, т.е. включая корпус. 3. При изготовлении избавить себя от поиска или самостоятельной намотки катушек индуктивности, указанных в найденных схемах номиналов, а использовать те, которые имелись под рукой!4. Провести сравнительное тестирование конструкции с оборудованием заводского изготовления.В данной конструкции использовано:— Люминесцентные лампы «ЭРА».- Корпус от сгоревшего пускорегулятора от люминесцентной лампы. — Фольгированный стеклотекстолит односторонний 109х28мм.- Шурупы 3мм.- Кусочки пластика.- Радиодетали согласно схеме.Из инструментов использовалось:— МФИ типа «Dremel».- Паяльник.- Суперклей.- Отвертка, кусачки и т.д. Поскольку в найденных мною в интернете схемах используются катушки с разной индуктивностью, в идею эксперимента входило заставить нормально работать две катушки с одинаковыми номиналами. По этому для начала схема собиралась и тестировалась на макетной плате. Настраивалась с использованием оборудования времен еще СССР.Принципиальная схема устройства, согласно использованных деталей.В схеме были использованы катушки от двух одинаковых люминесцентных лампочек «ЭРА» (давно валялись без дела, пользуюсь светодиодными). Т.к. у меня не было под рукой LC-метра, а вычислять параметры другими способами не было желания, то их индуктивность мне пока не известна.В описаниях, найденных в интернете, аналогичных схем устройств указывались разные рабочие частоты от 30кГц до 120кГц. Подбором частотозадающего конденсатора C1 удалось добиться синусоиды относительно правильной формы на излучающей катушке L1. Рабочая частота получилась около 91кГц.На приемной катушке L2 сигнал имел искажения в виде неравномерной синусоиды и «зюки» на ней. Или за счет взаимных наводок, или из-за появления гармоники (не стал глубоко вникать).Используя метод «научного тыка», параллельно приемной катушке был установлен конденсатор C5 (который отсутствует в аналогичных схемах), исходя из идеи C5=C1. Который откорректировал приемный LC контур под рабочую частоту. В результате на приемной катушке поднялась амплитуда сигнала и выровнялась форма синусоиды, что значительно повысило чувствительность прибора.Расстояние между катушками подбиралось минимальным, при котором нет сильной прямой наводки между катушками, при условии отсутствия рядом замкнутого проводника (для удобства проверки относительно коротких якорей).Печатная плата делалась с возможностью установки катушек на расстоянии 21мм и 27мм между их центрами (для удобства возможного эксперимента с разными катушками). Так же на плате оставлены свободные поля для удобства монтажа платы в корпусе. Печатная плата выполнена на куске одностороннего фольгированного стеклотекстолита размерами 109х28мм.Монтаж на плате получился не очень презентабельного вида, т.к. использовался кусок стеклотекстолита, валявшийся у меня еще с советских времен. Видимо от времени, у него внутри образовались непонятные разводы и пятна бурого цвета, которые меня сильно смущали, но не повлияли на работоспособность приборчика. Корпус приборчика был изготовлен из корпуса сгоревшего пускорегулятора от люминесцентной лампы.

С помощью МФИ типа «Dremel» установленного в самодельный станок, верхняя часть корпуса была обрезана по краю отверстий для проводов. Сточены мешающиеся ребра. Надфилями подогнана нижняя часть корпуса.

Далее в корпус с помощью суперклея были вклеены пластиковые опоры для платы и вырезаны отверстия для переключателей, светодиодов и отверстия для доступа к подстроечным резисторам. Потом просверлены отверстия под саморезы 3мм для скрепления корпуса.В результате получился достаточно удобный корпус размерами 113х33х17мм. Который легко разбирается для замены батарейки.

Отверстия для регулировки можно заклеить кусочком изоленты.Для удобства эксплуатации приборчика стрелками на наклейке указаны местоположения центров катушек индуктивности. Красными точками на корпусе указаны центры катушек.Сначала приборчик проверялся дома на имевшемся якоре, где кусочком провода был имитирован замкнутый виток.

Так же устройство прекрасно реагирует на любой кусочек замкнутого провода (т.е. без наличия сердечника). Прибор очень чуствительный и реагирует на любой замкнутый проводник включая оправу очков, кольцо для ключей и т.д. По этому очень удобно иметь два заранее настроенных диапазона чуствительности.

Так же результаты проверки якорей этим приборчиком сравнивались с результатами полученными на специализированном оборудовании фирмы «Bosch» в условиях мастерской.Результатами сравнительной диагностики якорей на КЗ я остался очень доволен т.к. они полностью совпали. Приборчик уверенно показывал наличие КЗ на «убитых» якорях и не показывал ложных срабатываний на «здоровых».

Уже после тестирования в мастерской. Экспериментируя с уже готовым приборчиком, обнаружилась интересная возможность настройки не только двух режимов чувствительности приборчика, но и двух разные режимов работы:1.

При включении горит зеленый, при проверке «здорового» якоря продолжает гореть зеленый, при наличии КЗ на якоре загорается красный, при этом срабатывает на простой кусок замкнутого провода, не реагирует на металлическую поверхность. 2.

При включении горит красный, при проверке «здорового» якоря загорается и горит зеленый, при наличии КЗ на якоре загорается красный, при этом не срабатывает на простой кусок замкнутого провода, реагирует на металлическую поверхность загорается зеленый.В мастерской приборчик тестировался в первом режиме.

Как оказалось, благодаря наличию переключателя и двух подстроечных резисторов, приборчик можно настроить либо на два уровня чувствительности или на два разных режима работы.Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии очень приветствуются.Январь 2020г.Станислав Шурупкин.

Email: [email protected]

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

9.8

Идея

9.7

Описание

9.7

Исполнение

Итоговая оценка: 9.75

Источник: https://USamodelkina.ru/17000-indikator-mezhvitkovyh-zamykanij-rotora.html

Индикатор межвитковых замыканий ИКЗ (IKZ)

Схема устройства была найдена в сети и повторена. Трассировку платы пришлось произвести с нуля с учётом доступности SMD элементов. Данный вариант собран целиком на бескорпусных радиоэлементах для получения максимальной компактности. Питание осуществляется от батареи CR2032 (3 Вольта). Имеет два индикатора и кнопку.

Порядок проверки таков: Устройство калибруется резистором во включенном состоянии. Зелёный светодиод — замыканий нет. Красный — замыкание. Для тестирования к примеру якоря, устройство располагается катушками перпендикулярно якорю на расстояние в 1-2 мм и производится вращение.

Если в поле попадает обмотка с замыканием — загорается красный светодиод.

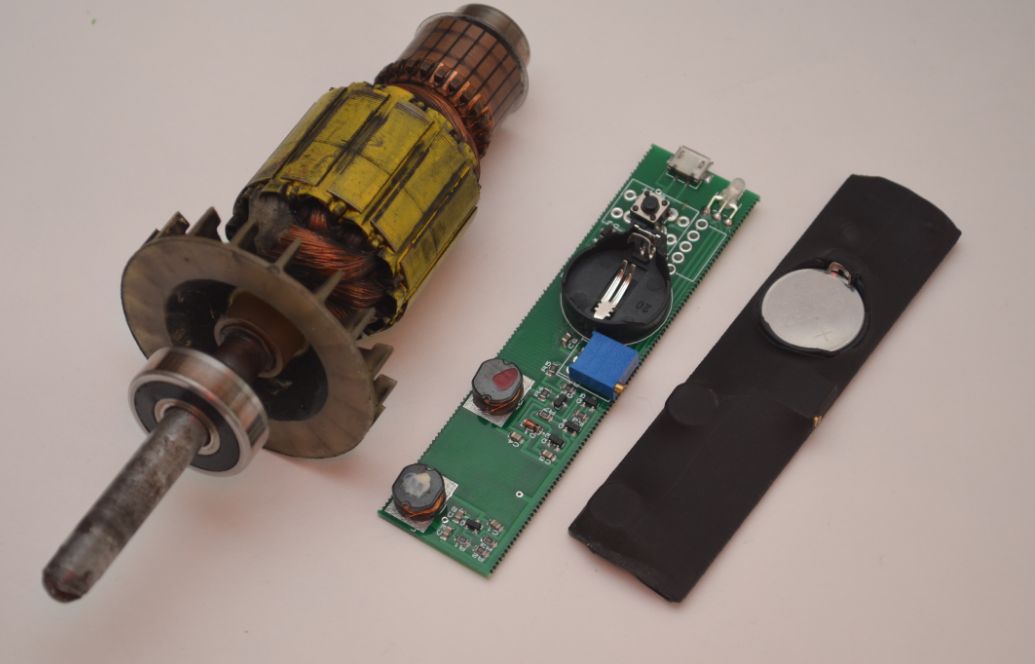

Так выглядит устройство без корпуса. Удобный тестер и имеет право занимать место в гараже. При проверке генераторов экономит время. Для проверки того же якоря посредством мультиметра придётся проверять каждую обмотку по отдельности на сопротивление, а обмоток может быть N-ое количество.

Простое тестирование на замкнутом кольце из куска провода. Попадая в поле, замкнутый проводник наводит ЭДС и рвёт связь контуров — загорается красный индикатор.

Компактно и надёжно. Очень пригодится для тестирования различных обмоток. Например в случае с ремонтом генератора.

Схема и разводка платы.
Файл в формате — Layout 6.0 -> Скачать
Могу выслать готовый комплект для сборки самостоятельно (плата + компоненты) пишите в коментарии.
Пример проверки якоря и обнаружение замыкания в обмотке на видео ниже.

В результате того, что было получено не мало запросов на готовый прибор ИКЗ — изготовлена ограниченная партия в 8шт и 2 kit (комплекта) для самостоятельной сборки. Дата сборки 08.02.2018

— Стоимость готового устройства — 1К. — Стоимость набора для самостоятельной сборки — 0,5К. — Цена без учёта доставки.

— Отправка либо ТК, либо почтой россии. Отправка из Челябинска.

Оплатить можно путём перевода на карту СБ. Пишите в личку VK по вопросу оплаты. Порядок таков, оплачиваете на карту, высылаю, скидываю трэк, за получение расчитываетесь с ТК или почтой.

Следующая партия будет по мере моего желания и свободного времени.

Итого: Партия приборов из 8 шт. и 2 комплекта для самосбора проданы и разлетелись в разные города и сёла. На текущий момент приборов нет и комплектов тоже. Будут? Не знаю.

Собрать партию и начать её распростронять меня побудили комментарии к статье. Опыт интересный. Но, во всём этом есть пару моментов, которые меня останавливают на организацию следующей: Первый, это то, что некоторые заказчики ожидали чудо-прибор, который явно и точно покажет такую неисправность как межвитковое КЗ.

Второй момент, это конечно почта россии, комментарии тут излишне. По первому моменту, мне странно, что нет комментариев тех, кто получил прибор, о том как используют и с какими трудностями сталкиваются.

От себя могу добавить, лишь только то, что прибор аналоговый, требует калибровки перед использованием и есть некоторые факторы которые могут вносить не ясность в работу прибора, а именно конструкция проверяемого объекта. Некоторым из заказчиков высылал видео калибровки и примеры тестирования самого прибора на исправность.

В большинстве случаев о положительной работе никто не пишет и скорее всего потому, что прибор работает и всё устраивает. Всем кто хотел, я выслал прибор и никого не кинул. Всем спасибо.

20.11.2019 Последние новости:

Стоимость готовый прибор — 1000 р.

Стоимость комплекта для самостоятельной сборки — 500р. Доставка оплачивается отдельно с ТК или почтой.

Отправка «Почта России» I-классом ~ 200р — 250р.

Как выглядят отправления: После отправки у вас будет трек-номер отправления и фото отправки.
Важные моменты:

1. Отзывов практически никто не оставляет здесь. Иногда пишут в ВК в личку. Сохраню здесь в виде скринов.

Лично я прибор использую крайне редко, так как не связан с подобными ремонтами где применялся бы индикатор, потому ориентироваться могу только на отзывы.

2. Иногда всё же пишут в личку «Не работает, ты сам то проверял когда отправлял?» Да, конечно, каждый прибор предварительно проверяю на куске замкнутого провода в кольцо.

В начале калибрую прибор подстроечным резистором на плате, выставляю порог срабатывания и проверяю. Если прибор показывает замыкания в кольце провода, а вне его нет — считаю прибор работоспособным.

Ещё переодически тестирую на имеющемся у меня роторе с наличием межвиткового замыкания (тот что на видео.)

Обычно после того, как люди калибруют, то всё удаётся. И ещё хотелось бы отметить то, что этот прибор аналоговый, он вполне может что-то и не показать по ряду причин, таких как: отсутствие межвиткового КЗ, замыкание не образовывает кольца где возможно наведение поля, не выставлена чувствительность, чувствительность выкручена на максимум.

Если вы не готовы самостоятельно собрать прибор, не заказывайте комплект для сборки! Монтаж имеет важное значение и если у вас нет опыта сборки и пайки, то не рекомендуется заниматься этим самостоятельно.

Если всё же вы на это решились, то ответственность за работу прибора вы несёте самостоятельно. Практика показывает, что не каждый с этим может справиться и в последствии могут возникнуть притензии.

Например как не следует выполнять монтаж:

Внимание, в даном ролике https://www.youtube.com/watch?v=18nyhuzWkks человек использовал мои фото, но я о нём ничего не знаю.

Источник: http://irssy.ru/ikz

Индикатор межвиткового замыкания своими руками

Людям, которые часто занимаются ремонтом двигателей и трансформаторов, а также других устройств, где используются обмотки или катушки индуктивности, постоянно сталкиваются с необходимостью проверки их состояния и целостности. Если обрыв можно определить с помощью даже самого примитивного тестера, то выявить межвитковое замыкание обмотки становится куда сложнее. Итак, сегодня у нас индикатор межвиткового замыкания своими руками и его реальные тесты, поехали!

Прибор для проверки межвиткового замыкания – схема

Для определения межвиткового замыкания существуют специальные тестеры-пробники, в основе которых лежат различные физические явления. Схему одного из таких приборов мы уже рассматривали ранее.

Но сегодня у нас более экзотическая схема, которая описывалась в журнале «Радиоконструктор 03/2007 стр. 17″.

Такой прибор способен автоматически определить, есть ли в обмотке обрыв, или выявить межвитковое замыкание.

В основе этого индикатора лежит принцип самоиндукции. На тестируемую катушку подаются импульсы звуковой частоты.

Генератор импульсов собран на VT1-VT2, а частота его зависит от C1-C2 (должна быть в звуковом диапазоне).

Транзисторы VT3-VT4 развязывают генератор от тестируемой катушки и обеспечивают необходимое значение импульсов тока, которые подаются на катушку.

Если катушка исправна, на ее выводах появятся импульсы обратной полярности. Диод D1 выделяет эти импульсы самоиндукции тестируемой катушки и подает их к базе VT5. Транзисторы VT5-VT6 усиливают импульсы самоиндукции и подают усиленный сигнал на динамик Гр.1.

Если в катушке есть межвитковое замыкание – ее индуктивность сильно падает, ЭДС самоиндукции будет иметь незначительную величину, недостаточную для открытия VT5 и звучания динамик Гр.1.

Транзисторы VT7-VT8 отвечают за работу светодиодов HL1 и HL2. Когда в катушке есть обрыв – горит HL2, если же обрыва нет – открываются транзисторы VT7—VT8 и загорается HL1, а HL2 шунтируется и тухнет.

Как получить двуполярное питание из однополярного — искусственная средняя точка

Одним из самых больших недостатков данной схемы является двухполярное питание.

Более практично и удобно питать тестер межвиткового замыкания от батареи типа «Крона» (9 В) и сформировать искусственную среднюю точку.

Используя простую схему, работа которой описана в книге «Стабилизаторы напряжения и тока на ИМС (СИ)» Успенский Б. можно получить искусственную среднюю точку.

Из применяемых деталей в схеме:

операционный усилитель: mc34072 (или любой другой аналог типа LM393)
транзисторы SS8050 и SS8550 (можно и более слабую пару, с рабочим током коллектора не менее 200-300 мА)
электролитические конденсаторы 22 мкФ с рабочим напряжением 16 В.

Внимание! При наладке схемы ни в коем случае не стоит устраивать КЗ со средней точкой, моментально выходит из строя один из транзисторов, а также выходит из строя ОУ.

Мы набросали эскиз платы, в которой уже учтено питание от кроны, размеры платы 45х70 мм.

pnp транзисторы — КТ209
npn транзисторы — BC239
диод D1 – германиевый AA119
C3 — пленочный конденсатор, 4.7 мкФ, 100 В
Гр.1 – динамическая головка 0,5 Вт, 8 Ом.

Данный тестер поместился в старый корпус от советского домофона. Ток, потребляемый при разомкнутых клеммах – 11 мА, при замкнутых клеммах – 38 мА, при тесте исправной катушки 65 мА. Частота генератора – 1 кГц.

При изготовлении платы, когда она была готова, заметили, что ее забыли отзеркалить, но оставили как есть, на функционал это не влияет.
На выход клемм подключена дополнительная кнопка с небольшой индуктивностью для проверки исправности прибора.

Тесты прибора для проверки межвиткового замыкания

Тестер включен, клеммы разомкнуты, горит HL2 «Обрыв ЕСТЬ».

Подключена обмотка импульсного трансформатора, горит HL1 «Обрыва НЕТ», звучит Гр.1 на частоте 1 кГц.

Минимальную индуктивность, которую определяет прибор — 100 мкГн. При подключении такой катушки звук на Гр.1 не громкий, на индуктивность значением менее 100 мкГн прибор реагирует только диодом HL1 «Обрыва НЕТ».

Если индикатор межвиткового замыкания не работает

Правильно собранная схема начинает работать сразу и не требует дополнительной наладки.

Если HL1 и HL2 работают корректно, но нет звучания Гр.1 при подключении исправной катушки – необходимо проверить работу генератора и его усилителя. Для этого необходимо подключить любой динамик к выводным клеммам. При работающем генераторе сразу можно услышать громкий и четкий звук на динамику, который подключен к клеммам.

Если HL1 и HL2 не работают корректно. При включении прибора загораются сразу оба, нет звучания Гр.1 при подключении исправной катушки – необходимо проверить полярность включения диода D1.

Индикатор межвиткового замыкания – демонстрация работы

Плату тестера межвиткового замыкания в формате lay, можно скачать по ссылке ниже.

Источник: http://diodnik.com/indikator-mezhvitkovogo-zamykaniya-svoimi-rukami/

Индикатор короткозамкнутых витков

Этой статьей я хочу начать рубрику полезных статей с других ресурсов, статьи которые во многом помогут нам радиолюбителям, надеюсь они будут для вас так же полезны как и для меня. Данный прибор станет отличным дополнением к измерителю индуктивности.

Если обрыв можно определить с помощью даже самого примитивного тестера, то выявить межвитковое замыкание обмотки становится куда сложнее.

Итак, сегодня у нас индикатор межвиткового замыкания своими руками и его реальные тесты, поехали
Прибор для проверки межвиткового замыкания – схема
Для определения межвиткового замыкания существуют специальные тестеры-пробники, в основе которых лежат различные физические явления.

Схему одного из таких приборов мы уже рассматривали ранее. Но сегодня у нас более экзотическая схема, которая описывалась в журнале «Радиоконструктор 03/2007 стр. 17″. Такой прибор способен автоматически определить, есть ли в обмотке обрыв, или выявить межвитковое замыкание

Генератор импульсов собран на VT1-VT2, а частота его зависит от C1-C2 (должна быть в звуковом диапазоне).

Как получить двуполярное питание из однополярного — искусственная средняя точка
Одним из самых больших недостатков данной схемы является двухполярное питание.

Более практично и удобно питать тестер межвиткового замыкания от батареи типа «Крона» (9 В) и сформировать искусственную среднюю точку.

Используя простую схему, работа которой описана в книге «Стабилизаторы напряжения и тока на ИМС (СИ)» Успенский Б. можно получить искусственную среднюю точку.

Из применяемых деталей в схеме:

операционный усилитель: mc34072 (или любой другой аналог типа LM393)
транзисторы SS8050 и SS8550 (можно и более слабую пару, с рабочим током коллектора не менее 200-300 мА)
электролитические конденсаторы 22 мкФ с рабочим напряжением 16 В.

Индикатор межвиткового замыкания своими руками
Мы набросали эскиз платы, в которой уже учтено питание от кроны, размеры платы 45х70 мм.

Источник: https://rustaste.ru/indikator-mezhvitkovogo-zamykaniya.html

Короткозамкнутые витки в трансформаторе: описание, схемы

Короткозамкнутые витки в трансформаторе — явление, вызывающее изменение магнитного потока, противодействующего или искривляющего постоянный поток. Это общая функция, но также он приводит к тому, что накопленная энергия рассеивается в магнитопровода. Для некоторых устройствах важно, чтоб явления были обнаружены и удалены.

Короткозамкнутый виток в трансформаторе: что это такое?

Короткозамкнутый дефект представляет собой нарастание потока магнитной энергии. Происходит это при включении электромагнита при средних показателях напряжения трансформатора. Падение потока наблюдается при отключении.

Находится на двух стержнях сердечника. Но в зависимости от конструктивных узлов и характеристик трансформатора изменяется.

Особенность его в том, что складываться основным энергетическим потоком. Устанавливается параметр в сторону отставания, при этом угол, наблюдаемый между первичным и вторичным токами, уменьшается. При этом изменяется не только величина потока, но фаза, что является важным показателем. В обязательном порядке используются специальные механизмы для определения этого угла.

Механизм образования витков

Механизм образования завихрений в трансформаторе стандартный для любых типов оборудования.

Общий поток при прохождении делится на первый поток, который распределяется по плоскостям, которые не охвачены витками полюса. Второй поток электромагнита находится на плоскости, которая принадлежит кв.

На втором образуется ЭДС, приводящая к токовому импульсу. При этом возникает определенного значения угол, который определяется индуктивностью.

Одновременно с прохождением потока возникает сила притяжения. Она складывается из двух составляющих, которые сдвинуты во времени.

Пульсация (амплитудные соотношения) определяется сугубо углом сдвига, который возникает между двумя потоками в области действия. Угол никогда не превышает значение 90 градусов.

Обычно его значение лежит между 50 и 80 градусами. Объясняется это тем, что достигнуть сдвига потоков на прямой угол невозможно.

Предназначение изолирующих трансформаторов

Чем опасно появления короткозамкнутых витков в обмотке трансформатора

Появление на обмотке считается дефектом оборудования, которое следует устранять. Электротехническая схема указывает, что подтвержденной частью обмотки является первичная. Та, на которой есть они, является вторичной. Для устранения дефектов используются методики, основанные на знании о параметрах возникающей магнитной связи между частями обмотки.

Действие напряжения импульса неразрывно связно не только с поврежденной частью обмотки. Воздействие влияет на работу первичной части, которая дефектов не имеет. Проявляется действие короткозамкнутых контуров прежде всего в резких и ничем не обусловленных скачках напряжения. Обратите внимание, что:

для устранения проблемы необходим расчет параметров витка;
если характеристики первичного и вторичного витков похожи, то скачок напряжения будет максимальным;
идентичные характеристики витков приводят к увеличению рассеивающего коэффициента.

В результате наличия витков короткозамкнутого контура возникают скачки напряжения. Но это не единственная серьезная проблема, требующая рассмотрения и решения. Поражается вторичная обмотка из-за рассеивания магнитного потока, возникает короткое замыкание в этой части.

Явление грозит выходом их строя конструктивных узлов механизма и тех приборов, которые оно питает (по крайней мере одновременное их отключение от сети или переброс в атомический режим работы от аккумуляторов). Также возникает опасность поражения электрическим током.

Безусловно, диагностика трансформатора (обязательная визуальная и при помощи прибора) является обязательным методом безопасности на производстве.

Как обнаружить короткозамкнутые витки

Обнаружение должно стать первостепенной задачей. Эти негативные явления проявляются в половине случаев при самостоятельной сборке трансформатора, в большей части при изготовлении контурных катушек и дросселей.

Выявит и устранить дефект обязательно, так как имеющийся недостаток скажется отрицательным образом на эффективности устройства, приведет к поломке, которую тяжело починить, вызывает риск безопасности сотрудника, обслуживающего прибор.

Определение происходит по внешним признакам первоначально. Если наблюдаются видимые изменения технических показателей без причин на это, слышно потрескивание, то следует провести диагностику. Причинами возникновения являются дефекты катушки.

Например, наложение перекрестным, а не симметричным образом витков, пользование намотки низкого качества от непроверенного производителя, повреждение изоляции в ходе работ или при перемещении прибора, механических повреждениях. Но действенным способом нахождения витка является неиспользование электронных приборов.

Только с их помощью можно определить источник поражения обмотки, выявить его характеристики.

Какой прибор используют для обнаружения

Короткозамкнутый виток не обнаруживаются при помощи омметра в стандартных по комплектации трансформаторах. Используется осциллограф с большой точностью.

Специалист собирает компактное устройство самостоятельно или же выставляет необходимые характеристики на стандартном. Собирается по схеме с использованием резистора (сопротивление минимум 10 Ом), обмотки, которая подлежит исследованию.

Прибор для определения короткозамкнутых витков по своей сути является генератором звуковой частоты, функционирующим беспрерывно. Отвечает за генерацию резистов, при этом если установить катушку трансформатора на основание прибора, то явление генерации по физическим причинам остановится. Устройство покажет, что есть дефекты тем, что отключит светодиод, перестанет работать.

Собрать прибор можно в домашних условиях. Понадобится ферритный стержень, провод (выбирается определенное число витков), карточная гильза, светодиод, несколько элементов для питания. В качестве плоскости сборки используют обычную плату.

Как проверить на короткозамкнутые витки тороидальный трансформатор

Тороидальный трансформатор проверить стандартным образом нельзя. Используется автомобильный генератор с частотой от 85 кГц (до 30 витков). Подключается конец провода в два входа, который отвечает тороид.

После установки проводов в клеммы и расположения резистора происходит установка амплитуды и измерение. Наличие короткозамкнутого витка констатируется по искажению напряжения.

Источник: https://OTransformatore.ru/vopros-otvet/opisanie-shemy-i-proverka-korotkozamknutogo-vitka-v-transformatore/

Прибор для обнаружения короткозамкнутых витков в катушках индуктивности CAVR.ru

Рассказать в:

Вероятно, многие замечали, проверяя целостность обмоток электродвигателей, трансформаторов, дросселей с помощью тестера, что если разорвать цепь «катушка индуктивности — тестер», а затем тут же случайно коснуться выводов катушки, то можно почувствовать слабый электроудар. Можно этому эффекту не придать никакого значения, можно подумать о том, что вероятно проявляется ЭДС самоиндукции катушки, а можно и призадуматься: «а нельзя ли как-то из этого извлечь пользу?» Оказалось, что можно, т.к. ЭДС самоиндукции катушки индуктивности представляет собой вполне конкретный бросок напряжения, амплитуда которого зависит от напряжения питания разрываемой цепи, от индуктивности катушки и от ее добротности. При экспериментальной проверке выяснилось, что если параллельно проверяемой катушке подключить неоновую лампочку типа ТН-0,2, ТН-0,3 и т.п., то при разрыве цепи «источник питания — катушка» ЭДС самоиндукции катушки вызывает вспышки неоновой лампочки, которые тем ярче, чем выше напряжение питания проверяемой цепи, индуктивность катушки и ее добротность. Именно этому условию отвечают сетевые обмотки силовых трансформаторов, просто высоковольтные обмотки трансформаторов, обмотки дросселей со значительной индуктивностью, обмотки электродвигателей, т.е. именно те узлы электрооборудования, которые наиболее подвержены выходу из строя из-за электрических перегрузок, приводящих к перегреву обмоток, нарушению изоляции между витками обмотки и появлению короткозамкнутых витков. К.з. витки могут появиться и из-за механических повреждений обмоток. Но в любом случае при их появлении катушка индуктивности (обмотка) резко снижает свою добротность, уменьшается ее сопротивление токам промышленной частоты, и она будет нагреваться выше допустимого значения, т.е. станет непригодной к дальнейшему использованию. Оказалось, что если собрать испытательную схему, приведенную на рисунке, то исправные катушки индуктивности при разрыве цепи питания (нажатии на кнопку) дают яркие вспышки неоновой лампочки. А если в катушке индуктивности имеются короткозамкнутые витки, то вспышек или нет вовсе, или они очень слабые. Именно этот эффект является полезным, ибо он позволяет выявлять негодные, подлежащие выбраковке или ремонту электроизделия. Очевидно, что обмотки, намотанные толстым проводом и имеющие малое количество витков, т.е. малую индуктивность, проверить этим способом не удастся — даже исправные катушки не будут давать вспышек неоновой лампочки. Это нужно учитывать, чтобы не сделать ошибочных выводов. Но для катушек индуктивности, имеющих омическое сопротивление постоянному току порядка десятков — сотен Ом и более, данная схема выявления короткозамкнутых витков очень удобна. Разъем Х1 может быть любого типа, и предназначен для подключения источника постоянного напряжения. Величина напряжения питания не критична и может находиться в пределах 3 — 24 В, т.е. можно использовать любые имеющиеся под рукой батарейки или аккумуляторы. Тумблер S1 служит для отключения прибора при длительных перерывах в работе. Лампа HL1 может быть любого типа на напряжение не ниже чем Епит. Она нужна для контроля подачи напряжения питания на схему (для предупреждения ошибочных выводов о непригодности испытываемой катушки). Полезно рядом с проверяемыми катушками иметь заведомо исправную катушку того же типа для сравнительного контроля. Кнопка S2 может быть любого типа и служит для разрыва цепи питания при проверке катушки. Резистор R1 служит для ограничения тока, протекающего через неоновую лампочку HL2. Х2, ХЗ — штыри типа Ш4 с надетыми на них зажимами типа «крокодил», которые с припаянными к ним гибкими проводниками подключаются непосредственно к выводам проверяемой катушки индуктивности. Собранный без ошибок прибор в настройке не нуждается. Его можно разместить в любом малогабаритном корпусе. Хочу обратить внимание начинающих радиолюбителей, что данный способ проверки катушек индуктивности на отсутствие или наличие короткозамкнутых витков ни в коем случае нельзя использовать для проверки радиочастотных катушек, ибо могут размагнититься подстроечные сердечники или даже перегореть проводники катушек.

Радиохобби №6 1998г стр. 22

Раздел: [Конструкции простой сложности]
Сохрани статью в:
Оставь свой комментарий или вопрос:

Самодельный прибор ПДО-1 для определения паза с короткозамкнутым витком.

Внешний вид прибора.

Вид со стороны разрыва магнитопровода.

Во многих пособиях по ремонту электродвигателей и генераторов упоминается прибор для определения паза в котором имеется короткозамкнутый виток, называется он ПДО-1. Но вот найти такой примитивный приборчик уже невозможно. Сейчас выпускаются сложные и естественно чудовищно дорогие которые могут определить наличие КЗ витков в обмотке, разницу количества витков в разных обмотках, разницу сечения провода и т. д, но локализовать повреждение не в состоянии. Для этого им требуется дополнительное оборудование.
Предлагаемый к самостоятельному изготовлению прибор многого не может, но зато точно определяет паз в котором имеется короткозамкнутый виток. Этот приборчик изготавливался для работы с автомобильными генераторами. Поэтому размеры его малы, но он вполне успешно работает и с большими моторами. Чувствительность прибора позволяет определить один замкнутый виток провода сечением 0,15мм. Можно определить и замыкание провода с меньшим сечением по снижению свечения лампы, но вряд ли кому приходится работать с такими сечениями. В сочетании с мультиметром можно точно определить исправность/неисправность статора. В статоре автомобильного генератора иногда достаточно определить паз с КЗ витком и несильными ударами по катушке сместить провод до пропадения замыкания. После чего залить этот паз лаком с последующей сушкой , эпоксидкой или полиэфирным компаундом. Восстановленные таким образом статоры исправно служат долгое время.

Магнитопровод

Все сделано из подручных материалов. Кольца магнитопровода изготовлены из негодного якоря от грузового «Мерседеса» путем протачивания барабана на токарном станке до диаметра 50мм.
После снятия образовавшихся колец с вала их размер получается 50 х 30мм. Кольца склеиваются клеем «секунда» в два пакета по восемь пластин и прорезается паз шириной 5мм. к внутренности кольца паз расширяется до 12мм.

Образовавшийся магнитопровод нужно изолировать, желательно бумагой. И обмотав края паза скотчем, чтобы не поцарапать изоляцию провода при намотке, намотать катушки. И плотно закрепить концы катушек, у меня это термоусадочная трубка.

После чего катушки при помощи пластиковых прокладок устанавлиаются одна над другой на расстоянии 10мм и скрепляются клеем. По кольцу, так же как велась намотка провода, нужно замотать изолентой, подложив под паз прокладки из твердого картона. В образовавшуюся полость шприцем аккуратно заливается эпоксидка так, чтобы избежать образования пузырей.

После снятия изоленты получается вот такая конструкция. Припаиваются выводные провода разные по цвету к задающей и индикаторной обмоткам и закрепляются на обмотке

В качестве корпуса взята коробочка из под какого то крема, вырезаны необходимые отверстия и установленная в нее сборка с ручкой залита эпоксидкой. Ручка от паяльника, маленький выключатель, в качестве корпуса для всех разводок неонки и конденсатора использован корпус реле, приклеенный к основанию, к которому клеем «момент» приклеено само реле. В случае необходимости разобрать «момент» легко оторвется.

СХЕМА

У заводского прибора прерыватель расположен непосредственно на железе задающей катушки L1. Это увеличивает габариты и осложняет конструкцию, поэтому здесь применено дополнительное реле со свободнозамкнутыми контактами. Частота вибрации контактов устанавливается натяжением пружины и должна быть в пределах 500 — 1000Гц. Возможно пружину придется укоротить на несколько витков или поставить более жесткую.

Автомобильное реле лучше использовать на керамическом основании или от сигнализации, они надежней. Сопротивление обмотки реле желательно подобрать 72 Ома, такое реле работает стабильней. А разные реле, даже одного производителя, разнятся по сопротивлению от 72 до 90 Ом. Конденсатор должен быть на напряжение не менее 250В Сердечник можно применить любой подходящий по габаритам, но прикладываемая поверхность должна иметь радиус сопоставимый с проверяемыми статорами. Питать прибор можно от аккумулятора или переделанного сетевого адаптора не менее 15В 0,5А. У меня применен от какого — то старого калькулятора с небольшой переделкой. Он имел выход на хх около 8В, а выпрямитель двухполупериодный на двух диодах с отводом от средней точки обмотки. Запитав обычный мостик из диодов КД226 от крайних точек обмотки, напряжение стало около 16В. На выходе поставлен конденсатор 470мкФ 25В — с ним работает стабильней. Достаточно даже переменного напряжения, но яркость лампы лучше на постоянном токе и даже зависит от полярности.

Принцип работы.

При включении прибора светится неоновая лампа. Если приложить паз прибора к пазу исследуемого статора в котором нет КЗ витка лампа не горит, магнитные линии замыкаются через железо статора. Когда в пазу окажется КЗ виток, под действием магнитного поля задающей катушки в нем возникнет ток и он наведет поле, в индикаторной катушке возникнет ЭДС и неоновая лампа загорится.
При наладке прибора можно взять необмотанный статор и расположить в его пазах КЗ витки из провода разного сечения. Минимальное сечение провода при котором загорается лампа покажет чувствительность прибора. Чувствительность можно изменить изменением частоты и более точным подбором емкости конденсатора.

вверх

DSL8240 Определитель короткозамкнутого витка | Россия |

DSL8240 Определитель короткозамкнутого витка | Россия | — купить в интернет магазине ОТРОН

The store will not work correctly in the case when cookies are disabled.

Скорее всего в вашем браузере отключён JavaScript. For the best experience on our site, be sure to turn on Javascript in your browser.

DSL8240 Определитель короткозамкнутого витка (Россия)

DSL8240 — простой в эксплуатации и надежный прибор, предназначенный для проверки (без напряжения) обмоток трансформаторов, дросселей, электродвигателей, реле, магнитных пускателей, контакторов и других катушек индуктивностью от 200мкГн до 2 Гн.

Прибором удается определить не только целостность обмотки, но и наличие в ней короткозамкнутых (КЗ) витков. Кроме того, DSL8240L может быть использован для проверки проводимости полупроводников и исправности переходов кремниевых диодов и транзисторов.

Питание производится от элимента 6F22 «Крона» (в комплекте не идет)

Дополнительная информация
Производитель	Россия

Ratings & Reviews

Оценить продукт

Написать отзыв

Ratings & Reviews

Оценить продукт

Написать отзыв

Смотрите также:

2015-2021 ОТРОН

Якоря на межвитковое замыкание, решение проблемы

Электрические машины состоят из ротора и статора. Статор представляет собой неподвижные обмотки, уложенные в корпус. Якорь — это подвижная часть, поэтому на нее как правило попадают частички грязи и смазки и под воздействием температуры образуется окисленный налет. Он может послужить причиной неисправной работы или выхода из строя ротора электрической машины. Обнаруживается он визуальным осмотром. Нагар может стать причиной межвиткового замыкания в якоре. Как таковой, ротор электродвигателя при нормальных условиях эксплуатации не изнашивается. Со временем подлежат замене только токосъемные щетки, если их длина уже не соответствует допустимому размеру. Однако длительные нагрузки становятся причиной нагрева обмоток статора, что в результате и способствует образованию нагара. Межвитковое замыкание якоря может случиться при механических повреждениях. Недопустимо на трущихся поверхностях наличие сколов, вмятин, царапин и трещин. Замыкание между витками обмоток якоря происходит в случае выхода со строя подшипниковых узлов. Тогда якорь перекашивается, что приводит к повреждению ламелей. Еще одной причиной замыкания является воздействие влаги. При попадании капель воды на металлические поверхности начинается процесс коррозии. Ржавчина затрудняет вращение якоря, токовые нагрузки растут, происходит нагрев в следствии чего может отслаиваться припой, что в свою очередь при длительной эксплуатации может привести к межвитковому замыканию.

При помощи данного устройства, вам удастся узнать направление сброса, а также порядок, в котором катушки обмотки подключены к ламелям коллектора.

Таким образом, осуществляется проверка якоря на межвитковое замыкание.

Изготовить такой прибор своими руками совсем не трудно, достаточно ознакомится с содержанием нашей пошаговой инструкции.

Шаг №1

Шаг №2

Соблюдать строгие размеры углов не обязательно, главное, чтобы якоря разных размеров легко располагались в приготовленом месте.

Шаг №3

картон;
мерительный инструмент;
карандаш;
острый нож;
ножницы.

Измеряем все размеры П-образного трансформаторного железа по их максимальным значениям. Далее переносим их на картон и вычерчиваем развертку корпуса будущей катушки. При этом обязательно нужно учесть размер паза сердечника. Далее тупым концом ножниц проводим по всем линиям перегиба. Это поможет изгибать картон без проблем. Вырезаем развертку. Таким же образом делаем выкройку на другую сторону. Теперь нам нужно подготовить крышки для катушек. Их понадобится 8 штук. Размечаем на картоне заготовки для крышек. Наружный контур вырезаем ножницами, внутренний острым ножом.

Далее склеиваем крышки с подготовленными развертками и получаем два остова будущих катушек.

Шаг №4

Теперь необходимо намотать провод на катушки. Для этого воспользуемся расчетом трансформатора. Сначала определяем площадь сечения сердечника путем перемножения его длины и ширины. В нашем случае площадь составила 3,7 см х 2,2 см = 8,14 см². Далее делим 13200/8,14=1621 виток. Это количество округляем до 1700 витков и поровну распределяем между двумя катушками, получается по 850 витков. Такое количество можно без проблем намотать в ручном режиме. При этом ошибка в 20-40 витков не повлияет на результат. Но все же лучше ошибиться в сторону увеличения. Перед началом наматывания необходимо сделать отверстия, в которые будут выходить концы провода. На свободный конец провода надевается термоусадочный кембрик. Конец провода вставляется в отверстие и далее идет процесс наматывания. По его окончании на другой конец припаиваем проводок с кембриком и вставляем в другое отверстие. Точно так наматываем вторую катушку.

Шаг№5

Шаг №6

Шаг №7

Проверка межвиткового замыкания при помощи аналогового тестера

Впрочем проверить якорь на межвитковое замыкание можно и при помощи мультимера. В этом случае удастся только узнать есть обрыв в обмотках якоря или нет. Более точным прибором будет аналоговый тестер. С его помощью замеряем сопротивление между каждыми двумя ламелями. Оно должно быть идентичным. После устанавливаем прибор на 200 кОм, Один щуп замыкаем на массу , а другой прикладываем к каждой ламели. Если якорь не звонится на массу то он скорее всего исправен или его нужно проверить при помощи дросселя.

Индикатор для обнаружение межвиткового замыкания якоря

Для обнаружение межвиткового замыкания якоря можно использовать нехитрый индикатор который можно собрать по приведенной ниже схеме.

Для того чтобы спаять такой элементарный индикатор понадобится немного денежных средств, свободное время и ваши руки.

Если на якоре обнаружено межвитковое замыкание, что делать?

Нужно проверить все, если металлическая линейка притягивается в определенном пазу, это значит, что его катушках имеет место быть межвитковое замыкание.

Кроме того, внимательно просмотрите коллектор.

Если между его ламелями возникает замыкание, это также говорит о наличии межвиткового замыкания.

Чаще всего в таких ситуациях приходится полностью перематывать якорь, поскольку даже одна обмотка без нанесения повреждений остальным представляется весьма проблематичной.

Кроме того, узнать о наличии межвиткового замыкания можно, просто тщательно осмотрев провод и шинки якоря.

Например, при этом может быть обнаружено, что витки помяты или согнуты, а также что между ними виднеются различного рода частицы, проводящие ток, например, припой, протекший после пропайки.

В таком случае поломку можно ликвидировать, удалив инородные тела или исправив помятости на шинке.

Поэтому, якоря на межвитковое замыкание чинить намного проще, чем, кажется.

Кроме того, рекомендуется покрыть детали лаком после устранения замыкания.

Помимо всего прочего, еще одним признаком наличия межвиткового замыкания является искрение щеток.

Речь идет о ситуациях, когда наблюдаются местные нагревы обмотки.

Таковы основные признаки, по которым можно обнаружить межвитковое замыкание в якоре.

А так же вы можете посмотреть видео проверка якоря стартера

Подобрано для вас:

Одноканальный кольцевой детектор — Скачать PDF бесплатно

Инструкция по эксплуатации

Инструкции по эксплуатации автомобильного петлевого детектора D-TEK Этот продукт является аксессуаром или частью системы. Всегда читайте и следуйте инструкциям производителя оборудования, к которому вы подключаете этот продукт

Дополнительная информация Индуктивные петлевые детекторы транспортных средств
Индуктивные петлевые автомобильные детекторы LOOP-детектор Электроника Парковочный / дорожный контроллер Простая система обнаружения петель состоит из трех элементов.* Индуктивная петля, это просто катушка кабеля
Дополнительная информация Инструкция по эксплуатации
Детектор движения VMD202 Инструкция по эксплуатации ВНИМАНИЕ И ПРЕДУПРЕЖДЕНИЯ Никогда не используйте VMD202 в качестве системы безопасного реверса или обнаружения присутствия. VMD202 требует, чтобы транспортное средство двигалось для обнаружения.
Дополнительная информация V94 ДЕГАУССЕР НАПРЯЖЕННОЙ ЛЕНТОЧНОЙ ЛЕНТЫ
ТЕХНИЧЕСКОЕ РУКОВОДСТВО Инструкции по эксплуатации и техническому обслуживанию для V94 BULK TAPE DEGAUSSER V94 BULK TAPE DEGAUSSER ТЕХНИЧЕСКОЕ РУКОВОДСТВО Документ №M000208 Производственный стандарт ZZ 009415 ПРЕДУПРЕЖДЕНИЕ Для минимизации
Дополнительная информация Инструкция по эксплуатации
CS101 Автомобильный детектор движения CarSense Руководство по эксплуатации ВНИМАНИЕ И ПРЕДУПРЕЖДЕНИЯ Никогда не используйте CS101 в качестве системы безопасного реверсирования или обнаружения присутствия. CS101 требует, чтобы автомобиль двигался в течение
Дополнительная информация Добавление сердца к вашим технологиям
Компонент приемника сердечного ритма RMCM-01 Код продукта #: 374 КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ Блок высокой фильтрации Разработан для работы с постоянными шумовыми полями Компонент SMD: Устанавливается в качестве стандартного компонента на
Дополнительная информация Комплект 106.Усилитель звука 50 Вт
Комплект 106 Аудиоусилитель мощностью 50 Вт Этот комплект основан на потрясающем модуле усилителя IC от ST Electronics, TDA7294. Он предназначен для использования в качестве высококачественного усилителя аудио класса AB в hi-fi приложениях
Дополнительная информация Реле контроля скорости SX2
SX2 Файл 850 Описание CONENS ……………………………………… ……..Страница Общая информация ………………………………………. .. 2-3 Общая информация о SX2DV ……………………………………
Дополнительная информация Содержание. Информация о документе
Руководство пользователя Содержание Информация о документе … 2 Введение … 3 Предупреждения … 3 Производитель … 3 Описание … Установка … Конфигурация … Устранение неисправностей … 11 Технические характеристики … 12 Объем устройства: Печатная плата
Дополнительная информация PNOZsigma — Базовые блоки
PNOZsigma — Базовые блоки Зарегистрироваться Войти Датчики Управление и связь Электронные реле контроля Реле безопасности PNOZ X PNOZsigma PNOZelog PNOZmulti PNOZpower Конфигурируемые системы управления Программируемые
Дополнительная информация Как прочитать трубу с датчика
Установка датчика уровня жидкости на трубы.Обнаружение осуществляется за счет электростатической емкости и не зависит от цвета трубы или жидкости. Доступны диаметром от 8 до мм. и до диаметра мм. модели для включения зондирования
Дополнительная информация Реле аварийного останова, реле безопасности
Gertebild] [Bildunterschrift Защитное реле для контроля кнопок аварийного останова и защитных ворот. Характеристики устройства Gertemerkmale Релейные выходы с положительной направляющей: 2 предохранительных контакта (замыкающие), мгновенное подключение
Дополнительная информация Твердотельные таймеры типа F
Твердотельные таймеры типа F, класс 9050 КАТАЛОГ СОДЕРЖАНИЕ Описание…………………………………………… ..Страница Описания продуктов ……………………………………… 3 Приложение
Дополнительная информация Дрейтон Digistat + 2RF / + 3RF
/ + Беспроводной программируемый комнатный термостат 3RF Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея — Термостат Сеть — Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел .: 0845130 5522 Клиент
Дополнительная информация Воздушные тепловые насосы Aerona
ДОПОЛНЕНИЕ К ИНСТРУКЦИЯМ ПО МОНТАЖУ тепловых насосов Aerona с воздушным источником питания DOC.87-05 / 05 Ред.04 Март 2013 ВНИМАНИЕ МОНТАЖНИКАМ — ОБНОВЛЕННАЯ ИНФОРМАЦИЯ! Ваш тепловой насос с воздушным источником Grant Aerona имеет номер
Дополнительная информация Датчик радиационной температуры TY7321
AB-5361-U Технические характеристики / инструкции Температура излучения TY7321 Общие сведения TY7321 Температуры излучения предназначены для измерения инфракрасного излучения от окон и стен по периметру и обеспечивают пропорциональное измерение
Дополнительная информация Системы дистанционного управления HORNET
Системы дистанционного управления HORNET Дальность действия до 100 метров 1 Версии с 3 кнопками 12-30 В постоянного тока или 230 В переменного тока Надежная технология FM До четырех релейных переключателей мощностью 1000 Вт Водонепроницаемый приемник (IP68) Мгновенный или с фиксацией
Дополнительная информация Реле аварийного останова, реле безопасности
Характеристики устройства Функции безопасности gangertebild] [Bildunterschrift_NOT_Sch.tuer_Licht Реле безопасности для контроля кнопок аварийного останова, калиток безопасности и световых лучей Сертификаты Gertemerkmale Положительная направляющая
Дополнительная информация Модули расширения контактов
Gertebild] [Bildunterschrift Kontakterweiterungen Контакт для увеличения количества имеющихся контактов Сертификаты Zulassungen Характеристики устройства Gertemerkmale Релейные выходы с положительным управлением: 4 контакта безопасности
Дополнительная информация Программирование логических контроллеров
Программирование логических контроллеров Программируемый логический контроллер (ПЛК) — это система на основе микропроцессора, которая использует программируемую память для хранения инструкций и реализации таких функций, как логика, последовательность,
Дополнительная информация Реле аварийного останова, реле безопасности
Характеристики устройства Функции безопасности Gertebild] [Bildunterschrift Защитное реле для контроля кнопок аварийного останова и защитных ворот.Сертификаты Gertemerkmale Релейные выходы с положительной направляющей: 3 предохранительных контакта (замыкающие),
Дополнительная информация Модули расширения контактов
Gertebild] [Bildunterschrift Kontakterweiterungen Контактный модуль расширения для увеличения количества имеющихся контактов Сертификаты Zulassungen Характеристики устройства Gertemerkmale Релейные выходы с положительной направляющей:
Дополнительная информация Аллен-Брэдли / Роквелл
ПАСПОРТ ИЗГОТОВИТЕЛЯ Высокоскоростной счетчик Изготовитель: Allen-Radley / Rockwell Номер модели: 1746-HSCE См. Www.geomartin.com, где можно найти дополнительные спецификации в формате PDF. Номер детали Martin: E-014901-03 VendorPartNumber:
Дополнительная информация Особенности, преимущества и работа
Характеристики, преимущества и работа 2014 Decibel Eleven Содержание Введение … 2 Характеристики … 2 Задняя панель … 3 Подключения … 3 Питание … 3 MIDI … 3 Петли для педалей … 4 Примеры схем подключения … 5,6
Дополнительная информация DLP-PU / E Инструкция по эксплуатации
Руководство по эксплуатации ПЕРЕД ИСПОЛЬЗОВАНИЕМ БЛОКА ПИТАНИЯ Перед использованием блока обратите внимание на все предупреждения и предостережения.Неправильное использование может привести к поражению электрическим током, повреждению устройства или возгоранию.
Дополнительная информация Глава 22 Дополнительная электроника
Глава 22 Далее Стиральная машина с электроникой имеет задержку открытия дверцы после цикла стирки. Часть этой схемы показана ниже. По окончании цикла переключатель S замыкается. На данном этапе конденсатор
Дополнительная информация Цифровой настенный модуль T7560A, B, C
T7560A, B, C Цифровой настенный модуль HONEYWELL EXCEL 5000 ОТКРЫТАЯ СИСТЕМА ПЕРЕД УСТАНОВКОЙ Вся проводка должна соответствовать местным электротехническим нормам и правилам или как указано на монтажных схемах.Цифровой
Дополнительная информация Модули цифрового ввода
8 172 TX-I / O Модули дискретных входов TXM1.8D TXM1.16D Две полностью совместимые версии: TXM1.8D: 8 входов, каждый с трехцветным светодиодом (зеленый, желтый или красный) TXM1.16D: Как TXM1.8X , но 16 входов, каждый с
Дополнительная информация Защищенные клавиатуры для контроля доступа
torm Secure Keypads для контроля доступа Strike Master Внимательно прочтите это руководство, прежде чем пытаться установить, запрограммировать или использовать STORM AXS Strike Master Keypad.После установки Сводка команд
Дополнительная информация МОДЕЛЬ 2202IQ (1991 г. — рекомендованная цена 549 долл. США)
МОДЕЛЬ 2202IQ (1991 г. — рекомендованная цена 549 долларов США) РУКОВОДСТВО ПО УСТАНОВКЕ И РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ВВЕДЕНИЕ Поздравляем вас с решением приобрести LINEAR
Дополнительная информация ГЛАВА 11: Вьетнамки
ГЛАВА 11: Триггеры В этой главе вы создадите часть схемы, которая контролирует последовательность команд.Требуемая схема должна управлять счетчиком и микросхемой памяти. Когда учат
Дополнительная информация CX Zoner Руководство по установке и эксплуатации
CX Zoner Руководство по установке и эксплуатации Cloud Electronics Limited 140 Staniforth Road, Sheffield, S9 3HF England Тел. +44 (0) 114 244 7051 Факс +44 (0) 114 242 5462 электронная почта [email protected] веб-сайт http: //www.cloud.co.uk
Дополнительная информация Часто задаваемые вопросы по Siemens Magmeters
Часто задаваемые вопросы по Siemens Magmeters 1.Кабели для катушек и электродов для магметров выглядят одинаково. Имеет ли значение, какой кабель используется для катушек, а какой — для электродов? Оба кабеля
Дополнительная информация Вставные реле Реле Mini ISO
Системы трансмиссии Системы шасси Безопасность Безопасность Кузов Информация для водителя Удобство Описание Особенности Ограничение продолжительного тока 70 А Габаритные характеристики и функциональное назначение
Дополнительная информация GLOLAB Универсальный держатель для телефона
GLOLAB Universal Telephone Hold 1 UNIVERSAL HOLD CIRCUIT Если у вас есть телефонная служба с тональным набором, теперь вы можете удерживать вызов с любого телефона в доме, даже с беспроводных телефонов и телефонов без
Дополнительная информация Модель тюнера DAB + / FM: TU-201
DAB + / FM-тюнер Модель: TU-201 Инструкция по эксплуатации www.pulse-audio.co.uk 1 Информация о безопасности Молния в треугольнике предназначена для предупреждения пользователя о наличии опасных уровней напряжения
Дополнительная информация Техническая информация Токи короткого замыкания Информация о токах короткого замыкания фотоэлектрических инверторов SMA
Трансформаторы среднего напряжения
Техническая информация Трансформаторы среднего напряжения Важные требования к трансформаторам среднего напряжения для SUNNY BOY, SUNNY MINI CENTRAL и SUNNY TRIPOWER Содержание В этом документе описываются требования
Дополнительная информация СОЛНЕЧНЫЙ ТРИПАУЭР 5000TL 12000TL
SUNNY TRIPOWER 5000TL 12000TL STP 5000TL-20 / STP 6000TL-20 / STP 7000TL-20 / STP 8000TL-20 / STP 9000TL-20 / STP 10000TL-20 / STP 12000TL-20 NEW доступны в версиях 10 кВА и 12 кВА Экономичный Гибкий
Дополнительная информация Трехфазное подключение
Трехфазное соединение с SUNNY MINI CENTRAL Содержание Инверторы семейства продуктов Sunny Mini Central были специально разработаны для их использования в трехфазных системах подачи питания.Это техническое
Дополнительная информация Трехфазное реле контроля CM-PFE
Техническое описание Трехфазное контрольное реле CM-PFE CM-PFE — это трехфазное контрольное реле, которое контролирует фазовый параметр, последовательность фаз и обрыв фазы в трехфазной сети. 2CDC 251005 S0012 Характеристики
Дополнительная информация Sunny Family 2012 КАТАЛОГ ПРОДУКЦИИ
Sunny Family 2012 КАТАЛОГ ПРОДУКЦИИ »Хотя каждая фотоэлектрическая установка уникальна, SMA может предложить правильное решение для любых требований.SUNNY BOY от 1,6 до 5 кВт SUNNY MINI CENTRAL от 5 до 11 кВт SUNNY TRIPOWER от 10 до 20 кВт SUNNY CENTRAL
Дополнительная информация Автономная солнечная система BB800
Солнечная система BB800 Off-Grid КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ Блок управления и контроллер заряда Солнечные панели мощностью 1000 Вт 4 батарей SLA по 200 Ач последовательно 2 кВт Выходная мощность инвертора Монтаж панели солнечных батарей и батареи Наша запись
Дополнительная информация система хранения sma FlexIble
Система хранения sma FlexIble стала еще более привлекательной благодаря немецкой программе поощрения систем хранения данных простота использования эффективная гибкость, ориентированная на будущее Комплексная и легкая для понимания визуализация
Дополнительная информация Сетевая интеграция возобновляемых источников энергии
Онлайн-тренинг CRGM 2015 Онлайн-тренинг по интеграции возобновляемых источников энергии в энергосистему с экзаменом: Краткий обзор сертифицированного менеджера по сетям (CRGM) Стр. 1 из 10 1 Что означает ReGrid ?… 2 2 Полученные сертификаты (Сертифицировано
Дополнительная информация Простой и безопасный мониторинг
Простой и безопасный мониторинг SMA Solar Monitoring Systems SMA Solar Monitoring Systems Мониторинг, информирование, представление Простое обеспечение доходности малых, больших и очень больших солнечных энергетических систем Sunday
Дополнительная информация UCI274C — Лист технических данных
— Технический паспорт ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СТАНДАРТЫ ОПЦИЙ Промышленные генераторы Newage Stamford соответствуют требованиям BS EN 60034 и соответствующему разделу других международных стандартов, таких как BS000,
Дополнительная информация Инженерные инновации
Электротехнические услуги и системные решения Eaton нацелены на создание комплексных решений для надежных, эффективных и безопасных энергетических систем Инновационные разработки Прогрессивные решения для современных энергосистем
Дополнительная информация UCI274H — Лист технических данных
— Технический паспорт ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПЦИИ СТАНДАРТЫ Промышленные генераторы Newage Stamford соответствуют требованиям BS EN 60034 и соответствующему разделу других международных стандартов, таких как BS000,
Дополнительная информация Анализатор / симулятор зарядки электромобилей
для проводящей зарядки электромобилей. Анализ в соответствии с IEC 61851, SAE J1772 и GB / T 18487.1-2015 Приложение A (AC) Развитие электронной мобильности ставит новые задачи для транспортных средств и системы зарядки
Дополнительная информация Предустановленный счетчик signo 721
Самое простое управление Впечатляющий, четко читаемый дисплей размером 48×48 мм Входная частота до 60 кГц Простая установка благодаря вставным клеммам ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Дисплей Высота цифр Напряжение питания
Дополнительная информация Простой и безопасный мониторинг
Простой и надежный мониторинг систем солнечного мониторинга от SMA Системы солнечного мониторинга от SMA МОНИТОРИНГ, ИНФОРМИРОВАНИЕ, ПРЕДСТАВЛЕНИЕ Простое обеспечение урожайности малых, больших и очень больших солнечных энергетических систем
Дополнительная информация Основы фазовой автоподстройки частоты (ФАПЧ) | Analog Devices
Реферат:
Цепи фазовой автоподстройки частоты (ФАПЧ) используются в широком спектре высокочастотных приложений, от простых схем очистки часов до гетеродинов (гетеродинов) для высокопроизводительных каналов радиосвязи и сверхбыстрых синтезаторов частоты переключения в векторных анализаторах цепей ( ВНА).В этой статье объясняются некоторые строительные блоки схем ФАПЧ со ссылками на каждое из этих приложений, в свою очередь, чтобы помочь новичку и эксперту в области ФАПЧ ориентироваться в выборе деталей и компромиссах, присущих каждому отдельному приложению. В статье упоминаются семейства аналоговых устройств ADF4xxx и HMCxxx ФАПЧ и генераторов, управляемых напряжением (ГУН), и используется ADIsimPLL (собственный симулятор схемы ФАПЧ компании Analog Devices) для демонстрации этих различных параметров производительности схемы.
Базовая конфигурация: Цепь очистки часов
В своей самой базовой конфигурации, петля фазовой автоподстройки сравнивает фазы опорного сигнала (F _REF) к фазе регулируемого сигнала обратной связи (RF _В) F ₀, как показано на рисунке 1. На рисунке 2 показан контур управления с отрицательной обратной связью, работающий в частотной области. Когда сравнение находится в установившемся состоянии, а выходная частота и фаза согласованы с входной частотой и фазой детектора ошибок, мы говорим, что ФАПЧ заблокирована.Для целей этой статьи мы будем рассматривать только классическую архитектуру цифровой ФАПЧ, реализованную в семействе ФАПЧ Analog Devices ADF4xxx.
Первым важным элементом в этой цепи является фазочастотный детектор (PFD). PFD сравнивает частоту и фазу входа в REF _IN с частотой и фазой обратной связи для RF _IN. ADF4002 — это система ФАПЧ, которая может быть сконфигурирована как автономный PFD (с делителем обратной связи N = 1). Таким образом, его можно использовать с высококачественным кварцевым генератором, управляемым напряжением (VCXO), и узким фильтром нижних частот для устранения зашумленных часов REF _IN.
Рисунок. 1 Базовая конфигурация ФАПЧ. Рисунок 2. Базовая конфигурация ФАПЧ.
Детектор фазовой частоты
Рисунок 3. Частотно-фазовый детектор.
Частотно-фазовый детектор на рисунке 3 сравнивает входной сигнал с F _REF на + IN и сигнал обратной связи на –IN. В нем используются два триггера D-типа с элементом задержки. Один выход Q включает источник положительного тока, а другой выход Q включает источник отрицательного тока. Эти источники тока известны как зарядовая накачка.Дополнительные сведения о работе PFD см. В разделе «Цепи фазовой синхронизации для высокочастотных приемников и передатчиков».
Используя эту архитектуру, вход на + IN ниже имеет более высокую частоту, чем -IN (рисунок 4), и результирующий выход зарядового насоса имеет высокий ток накачки, который при интеграции в фильтр нижних частот ФАПЧ будет подталкивать напряжение настройки VCO вверх. Таким образом, частота –IN будет увеличиваться по мере увеличения VCO, и два входа PFD в конечном итоге сойдутся или зафиксируются на одной и той же частоте (рисунок 5).Если частота до –IN выше, чем + IN, происходит обратное.
Рис. 4. Неправильная фаза PFD и синхронизация частоты. Рисунок 5. Частотно-фазовый детектор, частота и фазовая синхронизация.
Возвращаясь к нашему первоначальному примеру с зашумленными часами, которые требуют очистки, профиль фазового шума тактовых импульсов, автономный VCXO и замкнутый контур ФАПЧ можно смоделировать в ADIsimPLL.
Рисунок 6. Эталонный шум. Рисунок 7. Автономный VCXO. Рисунок 8. Общий шум ФАПЧ.
Как видно из представленных графиков ADIsimPLL, зашумленный профиль фазового шума REF _IN (рисунок 6) фильтруется фильтром нижних частот.Все в полосе шума предоставлены ссылки ФАПЧ и ОФП схема отфильтровывается фильтром нижних частот, в результате чего только намного ниже, VCXO шум (рисунок 7) за пределами полосы пропускания контура (рис 8). Когда выходная частота равна входной частоте, создается одна из простейших конфигураций ФАПЧ. Такая ФАПЧ называется ФАПЧ с очисткой тактовой частоты. Для таких приложений очистки тактовой частоты рекомендуется узкая (<1 кГц) полоса пропускания фильтра нижних частот.
Высокочастотная архитектура с целым числом N
Для генерации диапазона более высоких частот используется VCO, который настраивается в более широком диапазоне, чем VCXO.Это регулярно используется при скачкообразной перестройке частоты или при скачкообразной перестройке частоты с расширенным спектром (FHSS). В таких схемах ФАПЧ выходной сигнал многократно превышает опорную частоту. Генераторы, управляемые напряжением, содержат регулируемый элемент настройки, такой как варакторный диод, который изменяет свою емкость в зависимости от входного напряжения, обеспечивая настраиваемый резонансный контур, который позволяет генерировать диапазон частот (рисунок 9). ФАПЧ можно рассматривать как систему управления для этого ГУН.
Делитель обратной связи используется для деления частоты ГУН на частоту ЧФД, что позволяет ФАПЧ генерировать выходные частоты, кратные частоте ЧФД.Делитель может быть также использован в опорном канале, что позволяет более высокие опорные частоты, которые будут использоваться, чем частота ПФО. Такой PLL является ADF4108 от Analog Devices. Счетчики PLL — второй важный элемент, который необходимо учитывать в нашей схеме.
Рисунок 9. Генератор, управляемый напряжением.
Ключевыми рабочими параметрами ФАПЧ являются фазовый шум, нежелательные побочные продукты процесса синтеза частоты или паразитные частоты (для краткости паразиты). Для систем ФАПЧ с целым N паразитные частоты генерируются частотой PFD.Ток утечки от зарядового насоса будет модулировать порт настройки ГУН. Этот эффект ослабляется фильтром нижних частот, и чем он уже, тем сильнее фильтрация паразитных частот. Идеальный тон не должен иметь шума или дополнительной паразитной частоты (рисунок 10), но на практике фазовый шум проявляется как юбка вокруг несущей, как показано на рисунке 11. Фазовый шум с одной боковой полосой — это относительная мощность шума несущей в полоса пропускания 1 Гц, заданная при смещении частоты от несущей.
Рисунок 10. Идеальный спектр гетеродина. Рисунок 11. Фазовый шум с одной боковой полосой.
Делитель целого числа и дробного числа
Для узкополосных приложений разнос каналов мал (обычно <5 МГц) и счетчик обратной связи N высокий. Получение высоких значений N с помощью небольшой схемы достигается за счет использования предварительного делителя с двойным модулем P / P + 1, как показано на рисунке 12, и позволяет вычислять значения N с вычислением N = PB + A, которое с использованием в примере предварительного делителя 8/9 и значения N, равного 90, вычисляется значение 11 для B и 2 для A.Предварительный делитель двойного модуля будет делить на 9 для A или двух циклов. Затем он будет делиться на 8 для оставшихся (BA) или 9 циклов, как описано в Таблице 1. Прескалер обычно разрабатывается с использованием технологии более высокочастотной схемы, такой как схемы биполярной эмиттерно-связанной логики (ECL), в то время как A и B счетчики могут принимать этот выходной сигнал предделителя более низкой частоты и могут быть изготовлены с использованием более низкоскоростной КМОП-схемы. Это уменьшает площадь схемы и потребление энергии. В низкочастотных очищающих ФАПЧ, таких как ADF4002, этот предварительный делитель отсутствует.
Рис. 12. ФАПЧ с двойным модулем N счетчика.
Таблица 1. Работа предделителя с двойным модулем упругости
N Значение P / P + 1 B Значение А Значение
90 9 11 2
81 9 10 1
72 8 9 0
64 8 8 0
56 8 7 0
48 8 6 0
40 8 5 0
32 8 4 0
24 8 3 0
16 8 2 0
8 8 1 0
0 8 0 0
Внутриполосный (внутри полосы пропускания фильтра контура ФАПЧ) фазовый шум напрямую зависит от значения N, а внутриполосный шум увеличивается на 20log (N).Таким образом, для узкополосных приложений, в которых значение N высокое, внутриполосный шум преобладает за счет высокого значения N. Система, которая допускает гораздо более низкое значение N, но все же обеспечивает высокое разрешение, включается синтезатором дробного N, например ADF4159 или HMC704. Таким образом можно значительно уменьшить внутриполосный фазовый шум. На рисунках с 13 по 16 показано, как это достигается. В этих примерах две системы ФАПЧ используются для генерации частот, подходящих для гетеродина (гетеродина) системы 5G, в диапазоне от 7.От 4 ГГц до 7,6 ГГц с разрешением канала 1 МГц. ADF4108 используется в конфигурации с целым числом N (рисунок 13), а HMC704 используется в конфигурации с дробным N. HMC704 (рисунок 14) может использоваться с частотой PFD 50 МГц, что снижает значение N и, следовательно, внутриполосный шум, при этом допускает размер шага по частоте 1 МГц (или даже меньше) — улучшение на 15 Отмечается дБ (при частоте смещения 8 кГц) (рисунок 15 и рисунок 16). Однако ADF4108 вынужден использовать PFD 1 МГц для достижения того же разрешения.
Необходимо проявлять осторожность при использовании ФАПЧ с дробным коэффициентом деления, чтобы паразитные тональные сигналы не ухудшали работу системы. В системах ФАПЧ, таких как HMC704, наибольшее беспокойство вызывают целочисленные граничные шпоры (генерируемые, когда дробная часть значения N приближается к 0 или 1, например, 147,98 или 148,02, очень близка к целочисленному значению 148). Это может быть уменьшено путем буферизации выхода VCO на вход RF и / или тщательного частотного планирования, при котором REF _IN может быть изменен, чтобы избежать этих более проблемных частот.
Рисунок 13. Целое число N PLL.
Рисунок 14. ФАПЧ с дробным коэффициентом деления.
Рисунок 15. Внутриполосный фазовый шум ФАПЧ с целым числом N.
Рисунок 16. Внутриполосный фазовый шум ФАПЧ с дробным коэффициентом деления.
Для большинства систем ФАПЧ внутриполосный шум сильно зависит от значения N, а также от частоты PFD. Вычитание 20log (N) и 10log (F _PFD) из плоской части измерения внутриполосного фазового шума дает добротность (FOM). Обычная метрика для выбора ФАПЧ — это сравнение FOM.Другим фактором, влияющим на внутриполосный шум, является шум 1 / f, который зависит от выходной частоты устройства. Вклад FOM и шум 1 / f вместе с эталонным шумом доминируют над внутриполосным шумом системы ФАПЧ.
Узкополосный гетеродин для связи 5G
Для систем связи главными спецификациями с точки зрения ФАПЧ являются величина вектора ошибок (EVM) и спецификации блокировки VCO. EVM аналогичен по объему интегрированному фазовому шуму, который учитывает вклад шума в диапазоне смещений.Для системы 5G, перечисленной ранее, пределы интеграции довольно широки, начиная с 1 кГц и заканчивая 100 МГц. EVM можно представить как процентное ухудшение идеально модулированного сигнала от его идеальной точки, выраженное в процентах (рисунок 17). Подобным образом интегрированный фазовый шум объединяет мощность шума на разных смещениях от несущей и выражает этот шум как число дБн по сравнению с выходной частотой. ADIsimPLL можно настроить для расчета EVM, интегрированного фазового шума, а также среднеквадратичной фазовой ошибки и джиттера.Современные анализаторы источников сигналов также включают эти числа одним нажатием кнопки (Рисунок 18). По мере увеличения плотности схем модуляции значение EVM становится критическим. Для 16-QAM требуемая минимальная EVM согласно спецификации ETSI 3GPP TS 36.104 составляет 12,5%. Для 64-QAM требование составляет 8%. Однако, поскольку EVM состоит из различных других неидеальных параметров из-за искажений усилителя мощности и нежелательных продуктов смесителя, интегральный шум (в дБн) обычно определяется отдельно.
Рисунок 17.Визуализация фазовой ошибки.
Рисунок 18. График анализатора источника сигнала.
Спецификации блокировки
VCO очень важны в сотовых системах, которые должны учитывать наличие сильных передач. Если сигнал приемника слабый, и если ГУН слишком шумный, то сигнал ближайшего передатчика может смешаться и заглушить полезный сигнал (Рисунок 19). На рисунке 19 показано, как ближайший передатчик (на расстоянии 800 кГц), передающий на мощности –25 дБмВт, может, если ГУН приемника зашумлен, подавить полезный сигнал на уровне –101 дБмВт.Эти спецификации являются частью стандарта беспроводной связи. Спецификации блокировки напрямую влияют на требования к производительности VCO.
Рисунок 19. Шумоподавители VCO.
Генераторы, управляемые напряжением (ГУН)
Следующим элементом схемы ФАПЧ, который следует рассмотреть в нашей схеме, является генератор, управляемый напряжением. При использовании ГУН необходим фундаментальный компромисс между фазовым шумом, частотным покрытием и потребляемой мощностью. Чем выше добротность (Q) генератора, тем ниже фазовый шум ГУН.Однако схемы с более высокой добротностью имеют более узкие частотные диапазоны. Увеличение мощности также снизит фазовый шум. Если посмотреть на семейство ГУН компании Analog Devices, HMC507 покрывает диапазон от 6650 МГц до 7650 МГц, а шум ГУН на частоте 100 кГц составляет приблизительно –115 дБн / Гц. Напротив, HMC586 покрывает полную октаву от 4000 МГц до 8000 МГц, но имеет более высокий фазовый шум –100 дБн / Гц. Одна из стратегий минимизации фазового шума в таких ГУН заключается в увеличении диапазона настройки напряжения V _TUNE до ГУН (до 20 В или больше).Это увеличивает сложность схемы ФАПЧ, поскольку большинство накачки ФАПЧ могут настраиваться только на 5 В, поэтому активный фильтр, использующий операционные усилители, используется для увеличения напряжения настройки схемы ФАПЧ самостоятельно.
Многополосные интегрированные ФАПЧ и ГУН
Другой стратегией увеличения частотного охвата без ухудшения фазового шума ГУН является использование многополосного ГУН, в котором перекрывающиеся диапазоны частот используются для покрытия октавы частотного диапазона, а более низкие частоты могут генерироваться с помощью делителей частоты на выходе ГУН. .Таким устройством является ADF4356, в котором используются четыре основных ядра VCO, каждое с 256 перекрывающимися частотными диапазонами. Внутренние ссылки и частота обратной связи делители используются устройство, чтобы выбрать подходящий VCO группу, процесс, известный как ГУН выбора диапазона или автокалибровка.
Широкий диапазон настройки многополосных VCO делает их пригодными для использования в широкополосной аппаратуре, в которой они генерируют широкий диапазон частот. 39-битное разрешение дробного N также делает их идеальными кандидатами для приложений с точной частотой.В таких приборах, как векторные анализаторы цепей, очень важна сверхбыстрая скорость переключения. Этого можно добиться, используя очень широкую полосу пропускания фильтра нижних частот, который очень быстро настраивается на конечную частоту. В этих приложениях можно обойти процедуру автоматической калибровки частоты, используя справочную таблицу со значениями частот, непосредственно запрограммированными для каждой частоты. Настоящие одноядерные широкополосные ГУН, такие как HMC733, также могут использоваться с меньшей сложностью.
Для схем с фазовой автоподстройкой частоты ширина полосы фильтра нижних частот имеет прямое влияние на время установления системы.Фильтр нижних частот — последний элемент в нашей схеме. Если время установления критично, полосу пропускания контура следует увеличить до максимально допустимой для достижения стабильной синхронизации и соответствия целям фазового шума и паразитных частот. Узкополосные требования в канале связи означают, что оптимальная ширина полосы фильтра нижних частот для минимального интегрированного шума (от 30 кГц до 100 МГц) составляет около 207 кГц (рисунок 20) с использованием HMC507. Это обеспечивает приблизительно –51 дБн интегрального шума и обеспечивает синхронизацию частоты с погрешностью 1 кГц примерно за 51 мкс (рисунок 22).
В отличие от этого, широкополосный HMC586 (покрывающий от 4 ГГц до 8 ГГц) обеспечивает оптимальный среднеквадратичный фазовый шум с более широкой полосой частот ближе к полосе пропускания 300 кГц (рисунок 21), достигая –44 дБн интегрального шума. Однако он обеспечивает синхронизацию частоты с той же спецификацией менее чем за 27 мкс (рисунок 23). Правильный выбор деталей и схема окружения имеют решающее значение для достижения наилучшего результата в приложении.
Рисунок 20. Фазовый шум HMC704 плюс HMC507.
Рисунок 21. Фазовый шум HMC704 плюс HMC586.
Рис. 22. Установка частоты: HMC704 плюс HMC507.
Рисунок 23. HMC704 плюс HMC586.
Тактовая частота с низким джиттером
Для высокоскоростных цифро-аналоговых преобразователей (ЦАП) и высокоскоростных аналого-цифровых преобразователей (АЦП) чистая тактовая частота дискретизации с низким уровнем джиттера является важным строительным блоком. Для минимизации внутриполосного шума желательно низкое значение N; но для минимизации паразитного шума предпочтительнее целое число N.Тактовая частота обычно имеет фиксированную частоту, поэтому частоты можно выбирать так, чтобы частота REF _IN была точным целым кратным входной частоты. Это обеспечивает наименьший внутриполосный шум ФАПЧ. ГУН (интегрированный или нет) необходимо выбирать так, чтобы он имел достаточно низкий уровень шума для приложения, уделяя особое внимание широкополосному шуму. Затем необходимо аккуратно разместить фильтр нижних частот, чтобы гарантировать, что внутриполосный шум ФАПЧ пересекается с шумом ГУН — это обеспечивает наименьшее среднеквадратичное дрожание.Фильтр нижних частот с запасом по фазе 60 ° обеспечивает самый низкий пиковый уровень фильтра, что минимизирует джиттер. Таким образом, синхронизация с низким джиттером находится между применением очистки тактовой частоты первой схемы, обсуждаемой в этой статье, и возможностью быстрого переключения последней обсуждаемой схемы.
Для схем синхронизации среднеквадратичное дрожание тактовой частоты является ключевым параметром производительности. Это можно оценить с помощью ADIsimPLL или измерить с помощью анализатора источника сигнала. Для высокопроизводительных компонентов системы ФАПЧ, таких как ADF5356, относительно широкая полоса пропускания фильтра нижних частот 132 кГц вместе со сверхнизким источником REF _IN, таким как Wenxel OCXO, позволяет пользователю разрабатывать тактовые генераторы со среднеквадратичным джиттером ниже 90 фс (рис.

Принцип действия индикатора межвитковых замыканий

Основные компоненты индикатора межвитковых замыканий

Изготовление индикатора межвитковых замыканий своими руками

Как правильно проверять обмотки на межвитковое замыкание

Преимущества использования индикатора межвитковых замыканий

Какие бывают разновидности индикаторов межвитковых замыканий

Возможные проблемы при эксплуатации индикатора межвитковых замыканий

AT-H501 — цифровой осциллограф-мультиметр. Поиск короткозамкнутых витков намоточных элементов и трансформаторов электронного оборудования

Обнаружения короткозамкнутых витков трансформаторов РЭА

Тестирование кварцевых генераторов

Тестирование ИК пультов ДУ

Индикатор короткозамкнутых витков своими руками: почему коротит

Проверка межвиткового замыкания при помощи аналогового тестера

Индикатор для обнаружение межвиткового замыкания якоря

Если на якоре обнаружено межвитковое замыкание, что делать?

А так же вы можете посмотреть видео проверка якоря стартера

Индикатор межвитковых замыканий ротора

Индикатор межвитковых замыканий ИКЗ (IKZ)

Индикатор межвиткового замыкания своими руками

Прибор для проверки межвиткового замыкания – схема

Как получить двуполярное питание из однополярного — искусственная средняя точка

Тесты прибора для проверки межвиткового замыкания

Если индикатор межвиткового замыкания не работает

Индикатор межвиткового замыкания – демонстрация работы

Индикатор короткозамкнутых витков

Короткозамкнутые витки в трансформаторе: описание, схемы

Короткозамкнутый виток в трансформаторе: что это такое?

Механизм образования витков

Чем опасно появления короткозамкнутых витков в обмотке трансформатора

Как обнаружить короткозамкнутые витки

Какой прибор используют для обнаружения

Как проверить на короткозамкнутые витки тороидальный трансформатор

Прибор для обнаружения короткозамкнутых витков в катушках индуктивности CAVR.ru

Самодельный прибор ПДО-1 для определения паза с короткозамкнутым витком.

Внешний вид прибора.

Вид со стороны разрыва магнитопровода.

Магнитопровод

СХЕМА

Принцип работы.

DSL8240 Определитель короткозамкнутого витка | Россия |

Ratings & Reviews

Якоря на межвитковое замыкание, решение проблемы

Проверка межвиткового замыкания при помощи аналогового тестера

Индикатор для обнаружение межвиткового замыкания якоря

Если на якоре обнаружено межвитковое замыкание, что делать?

А так же вы можете посмотреть видео проверка якоря стартера

Одноканальный кольцевой детектор — Скачать PDF бесплатно

Инструкция по эксплуатации

Индуктивные петлевые детекторы транспортных средств

Инструкция по эксплуатации

V94 ДЕГАУССЕР НАПРЯЖЕННОЙ ЛЕНТОЧНОЙ ЛЕНТЫ

Инструкция по эксплуатации

Добавление сердца к вашим технологиям

Комплект 106.Усилитель звука 50 Вт

Реле контроля скорости SX2

Содержание. Информация о документе

PNOZsigma — Базовые блоки

Как прочитать трубу с датчика

Реле аварийного останова, реле безопасности

Твердотельные таймеры типа F

Дрейтон Digistat + 2RF / + 3RF

Воздушные тепловые насосы Aerona

Датчик радиационной температуры TY7321

Системы дистанционного управления HORNET

Реле аварийного останова, реле безопасности

Модули расширения контактов

Программирование логических контроллеров

Реле аварийного останова, реле безопасности

Модули расширения контактов

Аллен-Брэдли / Роквелл

Особенности, преимущества и работа

DLP-PU / E Инструкция по эксплуатации

Глава 22 Дополнительная электроника

Цифровой настенный модуль T7560A, B, C

Модули цифрового ввода

Защищенные клавиатуры для контроля доступа

МОДЕЛЬ 2202IQ (1991 г. — рекомендованная цена 549 ​​долл. США)

ГЛАВА 11: Вьетнамки

CX Zoner Руководство по установке и эксплуатации

Часто задаваемые вопросы по Siemens Magmeters

МОДЕЛЬ 2202IQ (1991 г. — рекомендованная цена 549 долл. США)
