Прибор для проверки мощных транзисторов: характеристики, сборка и применение

Как работает прибор для диагностики мощных транзисторов. Какие параметры он позволяет измерить. Как собрать такой прибор своими руками. Для чего он нужен радиолюбителям и ремонтникам.

Назначение и возможности прибора для проверки мощных транзисторов

Прибор для проверки мощных транзисторов, также называемый станцией диагностики, позволяет протестировать работоспособность и измерить основные параметры силовых полупроводниковых приборов — MOSFET и IGBT транзисторов. Такой прибор очень полезен при ремонте сварочных инверторов, импульсных блоков питания, преобразователей напряжения и другой силовой электроники.

Основные возможности прибора для проверки мощных транзисторов:

• Определение исправности транзистора
• Измерение напряжения открытия затвора
• Измерение падения напряжения на открытом транзисторе
• Оценка емкости затвора
• Подбор транзисторов с близкими параметрами

Прибор позволяет проверять транзисторы без выпаивания из платы, что очень удобно при диагностике. Также он дает возможность сравнивать параметры транзисторов с эталонными значениями из базы данных.

Принцип работы прибора для диагностики транзисторов

Схема прибора для проверки мощных транзисторов включает следующие основные функциональные узлы:

• Источник питания на 12-16 В
• Стабилизатор тока для питания проверяемого транзистора
• Регулируемый источник напряжения для подачи на затвор
• Цифровой вольтметр для измерений
• Кнопки управления для открытия/закрытия транзистора

Принцип работы прибора заключается в следующем:

1. На затвор транзистора подается плавно нарастающее напряжение
2. Фиксируется напряжение, при котором транзистор открывается
3. Измеряется падение напряжения на полностью открытом транзисторе
4. При снятии напряжения с затвора оценивается время закрытия транзистора

Такой алгоритм позволяет определить основные параметры транзистора и сделать вывод о его исправности.

Конструкция самодельного прибора для проверки транзисторов

Прибор для проверки мощных транзисторов можно собрать своими руками, используя доступные радиодетали. Основные компоненты схемы:

• Понижающий трансформатор 220/12-16 В
• Стабилизатор напряжения L7805
• Стабилизатор тока на лампе накаливания
• Регулятор напряжения на LM317
• Цифровой вольтметр на 1 В
• Кнопки, резисторы, конденсаторы

Схему прибора рекомендуется собрать на печатной плате. Корпус можно изготовить из пластика или тонкой фанеры. На переднюю панель выводятся регулятор, кнопки управления, дисплей вольтметра и клеммы для подключения проверяемого транзистора.

Порядок проверки транзисторов с помощью прибора

Проверка мощного транзистора с помощью самодельного прибора выполняется в следующей последовательности:

1. Подключить выводы транзистора к соответствующим клеммам прибора
2. Установить регулятор напряжения затвора в минимальное положение
3. Нажать кнопку «Открыть» и плавно увеличивать напряжение на затворе
4. Зафиксировать напряжение, при котором транзистор открылся
5. Измерить падение напряжения на полностью открытом транзисторе
6. Отпустить кнопку «Открыть» и оценить время закрытия транзистора
7. Сравнить полученные значения с эталонными для данного типа

На основе измеренных параметров делается вывод об исправности транзистора и соответствии его характеристик паспортным данным.

Применение прибора для диагностики в ремонте электроники

Прибор для проверки мощных транзисторов находит широкое применение при ремонте различной силовой электроники:

• Сварочные инверторы
• Импульсные блоки питания
• Преобразователи напряжения
• Системы управления электродвигателями
• Источники бесперебойного питания

С помощью данного прибора можно быстро локализовать неисправность, связанную с выходом из строя силовых транзисторов. Также он позволяет подобрать транзисторы с близкими параметрами для замены.

Преимущества самодельного прибора перед покупными тестерами

Самостоятельно собранный прибор для проверки мощных транзисторов имеет ряд преимуществ по сравнению с готовыми покупными решениями:

• Низкая стоимость комплектующих
• Возможность проверки транзисторов без выпаивания
• Измерение дополнительных параметров (например, времени закрытия)
• Создание собственной базы данных эталонных значений
• Простота конструкции и ремонтопригодность
• Возможность модернизации и добавления новых функций

Поэтому для радиолюбителей и ремонтников электроники сборка такого прибора своими руками часто оказывается более выгодным вариантом.

Рекомендации по использованию прибора для проверки транзисторов

При работе с самодельным прибором для диагностики мощных транзисторов следует придерживаться следующих рекомендаций:

• Внимательно соблюдать полярность подключения транзистора
• Не превышать максимально допустимое напряжение на затворе
• Периодически проверять калибровку прибора на эталонных транзисторах
• Вести базу данных измеренных параметров для разных типов транзисторов
• При сомнениях перепроверять результаты другими методами
• Соблюдать правила электробезопасности при работе с прибором

Это позволит получать достоверные результаты и эффективно использовать прибор в ремонтной практике.

Прибор для проверки мощных транзисторов своими руками

В наборе Волшебные сферы есть все для этого увлекательного действия! T ru festimaru Аппарат для маникюра лампа FestimaRu Мониторинг руб Аппарат для маникюра , тыс обратов , w , продаю тк отучилась на другом Смело подходит для педикюра , был в работе раза Так же в подарок лампа для маникюра Гибpид СCFL Вт LЕD Вт Мощнocть Bт Тaймер , и сек Напpяжениe T ru relaxru Что можно сделать из старого мобильного телефона своими T Из фанеры или тонкого дерева и брусков собирается корпус для будущего устройства , по размерам подходящий под телефон Далее нужно сделать спусковой механизм, который будет срабатывать при открытии дверей, зажимая клавишу быстрого набора Друзья самодельщики! Попробуем научиться делать объемные цветы из бумаги своими руками , посмотрим примеры и фото красивых готовых работ, а также посмотрим мастеркласс для начинающих ru wwwpinterestru Схема транзистора кт Усилитель в г Электронная T Схема транзистора кт Просматривайте этот и другие пины на доске Усилитель пользователя Vladimir Схема зарядного устройства своими руками для автомобильного аккумулятора ru mirhatru Как сделать стул из бумаги Способы создания бумажной мебели T Способы создания бумажной мебели своими руками , схемы и важные нюансы Как сделать оригами стол стул и диван Схема шаблон Пошаговое описание Слаживаем лист пополам, в разные стороны крестнакрест и намечаем центр ru mirhatru Стул из бумаги Как сделать мебель из бумаги своими руками? Урок Транзисторы PCBWay Продолжительность Open Frime TV просмотров ru arvideoorg СуперПростой прибор для поиска скрытой проводки Своими T В этом ролике, мы будем собирать простой прибор для поиска скрытой проводки Для этого нужно совсем немного деталей и они не дефицитны, можно достать практически в любом старой и ненужной технике Своими руками! Соберет каждый!

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Схема прибора для проверки транзисторов
• Самодельные приборы — конструкция, описание
• Устройство измерения коэффициента усиления транзисторов
• Ремонт сварочного инвертора и силовых узлов своими руками
• Индукционный нагреватель для автосервиса своими руками
• Тестер полевых транзисторов
• Схема для проверки тиристоров

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка деталей на плате без выпаивания с Тестером транзисторов ESR LCR T4 T3 прошивка 1,12К рус

Схема прибора для проверки транзисторов

Эта тема неоднократно поднималась на множестве форумов, но так и не найдя готового испытанного или кем то сконструированного прибора, решил изготовить его самостоятельно. Идея состоит в том, что необходимо иметь какую-то базу данных различных типов транзисторов, с которой сравнивать характеристики испытываемого транзистора, и если характеристики укладываются в определенные рамки, то его можно считать исправным.

Все это делать по какой-то упрощенной методике и простым оборудованием. Необходимую базу данных придется собирать конечно же самому, но это все решаемо. Прибор позволяет: — определить исправность неисправность транзистора — определить напряжение на затворе, необходимое для полного открытия транзистора — определить относительное падение напряжения на К-Э выводах открытого транзистора — определить относительную емкость затвора транзистора, даже в одной партии транзисторов есть разброс и его косвенно можно увидеть — подобрать несколько транзисторов с одинаковыми параметрами Принципиальная схема прибора представлена на рисунке.

У меня в наличии был какой-то трансформатор с габаритной мощностью около 40Вт и напряжением на вторичной обмотке 12В. Так же был в наличии китайский цифровой вольтметр-показометр с пределом измерения В.

Я решил использовать питание от сети В, т. Но дело вкуса. Я решил использовать эту особенность. Такие табло, подобные моему сейчас есть в продаже. Дальше расскажу о четырех интересных моментах по схеме и ее работе: 1. Применение лампы накаливания в цепи коллектора испытуемого транзистора обусловлено стремлением первоначально было такое желание визуально видеть, что транзистор ОТКРЫЛСЯ.

Величина ограниченного тока в этой цепи даже при коротком замыкании равна12 ma. Применение 4 шт диодов IN в цепи затвора испытуемого транзистора для медленного разряда емкости затвора транзистора, когда напряжение на его затворе уже снято, а транзистор находится еще в открытом состоянии. Они имеют какой-то ничтожный ток утечки, которым и разряжается емкость.

Из всего вышесказанного становится абсолютно понятно, как все работает, но об этом чуть позже более подробно. Внешне получилось даже не плохо, за исключением того, что не умею я пока рисовать шкалы и надписи на компьютере, но В качестве гнезд для испытуемых транзисторов замечательно подошли остатки каких то разъемов.

Подключаем испытуемый транзистор как на фото выше 3. Это есть напряжение открытия. Поворачиваем регулятор до упора по часовой стрелке 7. Это есть напряжение К-Э на открытом транзисторе 8.

Это есть проверка целостности транзистора открывается и закрывается 9. Это и есть относительное время разряда емкости затвора транзистора или время закрытия до увеличения падения напряжения на закрывающемся транзисторе более чем 1В.

Чем это время количество больше, тем соответственно емкость затвора больше. Дальше проверяем все имеющиеся транзисторы, и все данные сводим в таблицу. Ниже приведена таблица, которая получилась у меня. Желтым выделены транзисторы, которых не оказалось в наличии, но я ими точно когда то пользовался, поэтому оставил их на будущее. Безусловно, в ней представлены не все транзисторы, которые проходили через мои руки, кое что просто не записал, хотя пишу вроде всегда.

Безусловно у кого то при повторении этого прибора может получиться таблица с несколько иными цифрами, это возможно, т. Отличаются временем закрытия. Оба транзистора применяются в одном и том же аппарате Телвин, Техника , только первые применялись немного раньше года 3, 4 назад , а вторые применяются сейчас.

А в данной ситуации все наглядно видно все налицо. Для первого времени, наверное хватит, а потом подкорректируете свою таблицу со временем.

На этот прибор я потратил около 3 дней, один из которых покупал некоторую мелочевку, корпус и еще один на настройку и отладку. Остальное работа. Безусловно, в приборе возможны варианты исполнения: например применение более дешевого стрелочного милливольтметра необходимо подумать об ограничении хода стрелки вправо при закрытом транзисторе , использовании вместо лампочки еще одного стабилизатора на LM, применении АКБ, установить дополнительно переключатель для проверки транзисторов с p-каналом и т.

Но принцип при этом в приборе не изменится. Прибор не измеряет характеристик в динамическом режиме, это только статика, как обычным тестером. Но и тестером не все транзисторы поддаются проверке, да и не все параметры можно увидеть. На таких я обычно ставлю маркером знак вопроса???

Можно соорудить и проверку в динамике, поставить маленький ШИМ на К серии, или что-то подобное. Но прибор вообще простой и бюджетный, а главное, он привязывает всех испытуемых к одним рамкам. Ну, вкратце, где то так. Зато все получилось очень просто. На рисунке показана цепь постоянного тока.

Внутренним сопротивлением источника тока можно пренебречь. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.

По случаю приобрел испытатель ламп Л Поскольку в сети не нашел доходчивого описания работы с прибором на русском языке на английском есть более менее внятное описание пишу себе на заметку. Лабораторная работа 2. Мы благодарим Вас за выбор прибора HDT из серии измерителей сопротивления изоляции. Для безопасной и. Занятие 19 Постоянный ток.

Соединения проводников Задача 1 Перенос вещества происходит в случае прохождения электрического тока через: 1 Металлы и полупроводники 2 Полупроводники и электролиты 3 Газы. Основанием для создания данного устройства стало не желание автомобилистов отказаться от привычки проверять зарядные устройства на искру и смотреть на полярность подключения его к аккумулятору.

Получение сведений о погрешностях измерения напряжения. УДК И. Двухполярный источник питания зарядное устройство из компьютерного БП Дмитрий Карелов, г. Кривой Рог В статье рассмотрена конструкция двухполярного лабораторного источника питания средней мощности, изготовленного.

Отчет о ремонте Кайзер ТОР Аппарат получил в разобранном виде. Внешним осмотром обнаружен неправильно наоборот установленный диод D13, и достаточно неаккуратный монтаж при попытке ремонта. Об этом. Назначение и общее описание Бесперебойный источник синусоидального напряжения предназначен для обеспечения бесперебойного электропитания бытовой и специальной. Простой испытатель тестер тиристоров и симисторов Введение Отдельно взятый транзистор можно проверить на функционирование с помощью простого аналогового омметра.

Проверить тиристор или симистор несколько. Данное устройство вырабатывает напряжение, опасное для жизни. Категорически запрещается: 1. Работать с устройством лицам, не имеющим допуска к оборудованию с напряжением свыше в. Устройство тестирования, зарядки и тренировки аккумуляторов. Быстрое гугление однозначного.

Защита блока питания от перегрузки. Согласно справочным данным статический коэффициент. Грубо говоря: переворачивается деталь. Схема импульсного. Элементы электрических цепей Элементы цепи Соединительные элементы провода Сопротивление резистор Реостат переменный резистор Конденсатор Соединительные элементы, показывают на схеме точки, потенциалы. Нагрузкой постоянного тока являются: светодиоды, лампы, реле, двигатели постоянного тока, сервоприводы, различные исполнительные устройства и т.

Такая нагрузка наиболее просто. Модулятор тока М Руководство пользователя www. Как ведут себя увеличиваются, уменьшаются, остаются. Ваш браузер. Введение Настоящее руководство обеспечивает всю необходимую информацию по безопасной работе, инструкцию по эксплуатации, обслуживанию и спецификацию на мультиметр — компактный портативный.

Описываемое ниже устройство измеряет: ESR электролитических. Описание устройства 1. Технические характеристики выходное напряжение 0 36 В выходной ток 0 4 А максимальная выходная мощность. Первый тур, 8A Условие Страница 1 из 1 P 8 класс Разложение цвета В этой задаче не требуется оценка погрешностей измерений!

Оборудование Источник белого света; RGB-источник света; блок питания; мультиметр. Инструкция по эксплуатации регулируемого источника питания, модель QJC, V-3A 2xЖК экрана Общее описание Ваш новый регулируемый источник питания обеспечивает точное и стабильное питание постоянного.

Выполнили: Студенты гр. Поручиков, Д. Подгородецкий Преподаватель: С. Инструкция по эксплуатации источника питания, модель ВA , ВA с 2 ЖК-экранами Общее описание Спасибо за покупку и источника питания постоянного тока. Для того чтобы его использовать правильно,. При замене всех указателей применяется. Практическая работа 8 Проект Пульсар В этом эксперименте мы плавно наращиваем яркость светодиодной шкалы, управляя большой нагрузкой через транзистор.

Светодиодная шкала это десяток отдельных светодиодов,. РЭ 1 Назначение 1. Протянуть винты на разъеме микрофона 2.

Самодельные приборы — конструкция, описание

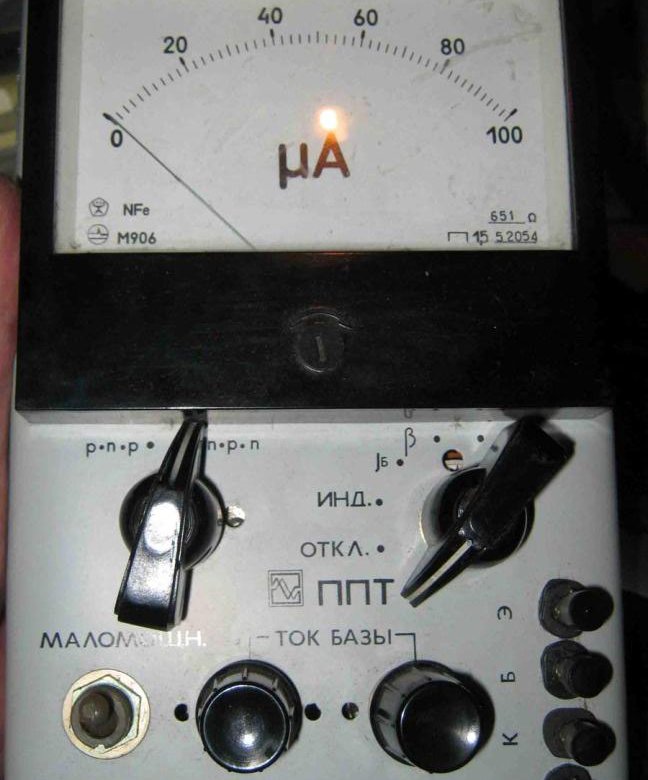

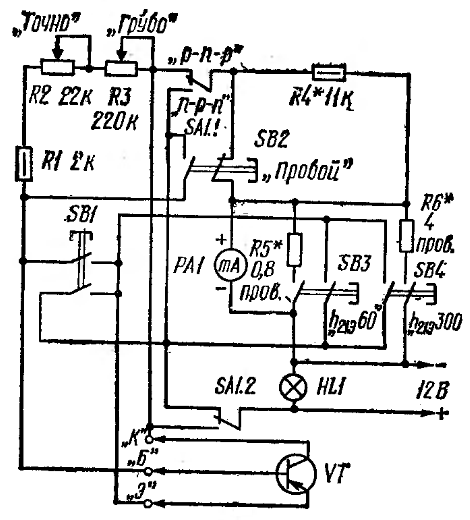

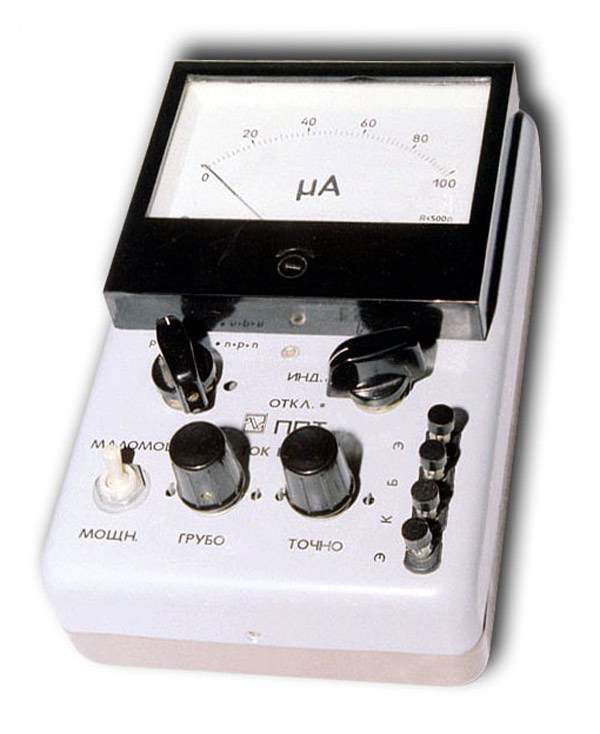

Хотя сейчас много в продаже различных приборов и мультиметров, измеряющих коэффициент усиления транзисторов, но любителям что-нибудь мастерить и паять можно порекомендовать несколько несложных схем и доработку. Данный прибор для проверки транзисторов позволяет точно замерять ряд следующих параметров…. Миллиамперметр при этом измеряет ток или напряжение базы транзистора. В режиме вольтметра в цепи базы можно находить минимальное напряжение, при котором базовые и эмиттерные токи проверяемого транзистора перестают зависеть от коллекторного напряжения. Этот параметр важен для оптимизации питающих напряжений усилителей НЧ, транзисторных каскадов отвечающих за линейность преобразуемых сигналов, полу мостовых и мостовых инверторов, и т. Преобразователь напряжения выполнен на двухтактном микроконтроллере электронных пускорегулирующих аппаратов ЭПРА ЕУ1, по типовой схеме включения.

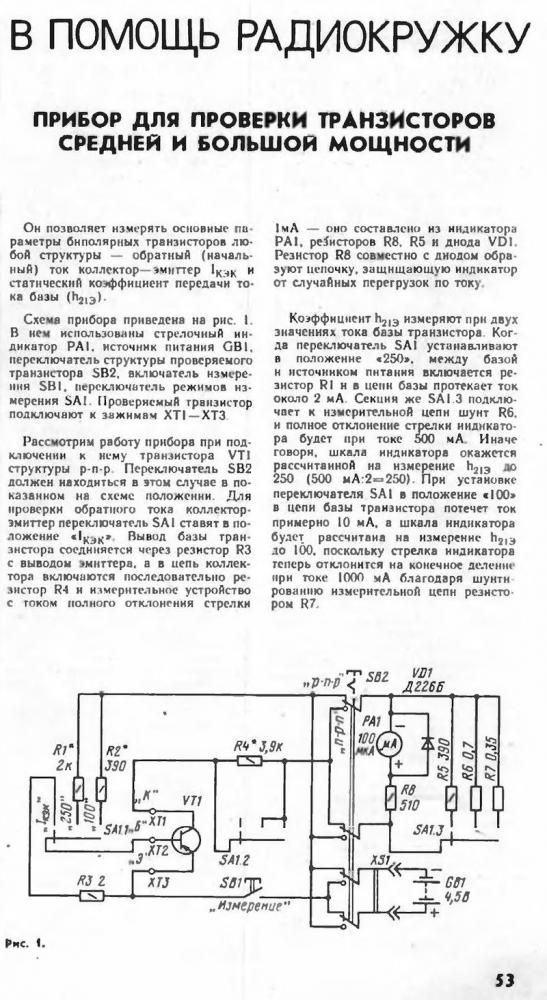

Прибор для проверки коэффициента усиления мощных и маломощных транзисторов своими руками Хотя сейчас много в продаже.

Устройство измерения коэффициента усиления транзисторов

Сегодня многие радиолюбители занимаются самостоятельной сборкой различных электронных приборов. Надо сказать, это интеллектуальное увлечение, которое не только позволяет постоянно держать мозги в тонусе, но и экономить на покупке новых, иногда дорогостоящих, приборов и дополнений к ним. Сегодня, пожалуй, самым востребованным из всех вариантов электроприборов самостоятельной сборки является блок питания. Часто многие люди интересуется вопросом, как можно своими руками сделать регулируемый блок питания. Именно этому вопросу и будет посвящена сегодняшняя статья. Любой начинающий радиолюбитель мечтает справиться со сборкой регулируемого блока питания, сделанного на полевых транзисторах. Особенностью такого изделия является то, что здесь имеется возможность регулировать напряжение, получаемое на выходе.

Ремонт сварочного инвертора и силовых узлов своими руками

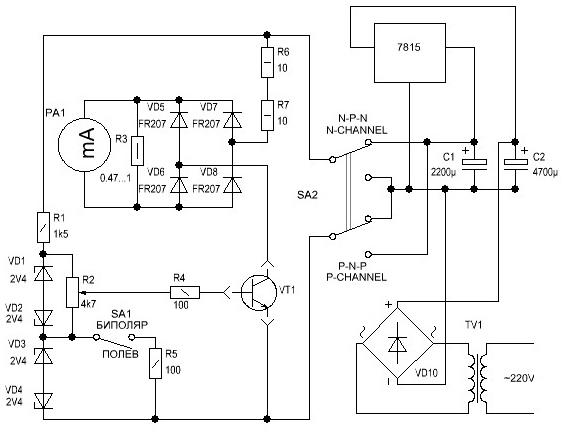

Загрузок: Схема самодельного прибора, который позволяет проверять работоспособность полевых транзисторов. Прибор предназначен для проверки полевых транзисторов с управляющим p-n. Поскольку выбранная схема включения транзистора обеспечивает.

Прибор для проверки транзисторов Категория: Тестеры. Назад 1 2 3 4 Вперед.

Индукционный нагреватель для автосервиса своими руками

Практически каждый опытный радиолюбитель знает, что исправность почти всех типов транзисторов можно определить простым омметром. Сегодня я приведу небольшую памятку, заглядывая в которую, научимся это делать и мы. Прежде всего сразу определимся, что прозванивать транзисторы как и любые полупроводники нужно обязательно постоянным током. Такой режим обеспечивают практически все бытовые стрелочные тестеры, а вот с цифровыми дело обстоит несколько хуже, поскольку многие из них проводят измерение сопротивлений переменным током. Для наших целей подойдут лишь те приборы, которые предназначены для проверки диодов.

Тестер полевых транзисторов

Величину зарядного тока можно регулировать, изменяя сопротивление резистора Rl в пределах Ом, что соответствует максимальной величине зарядного тока, равной мА, и минималь-нои — 4 мД, Если же вам необходимо, чтобы зарядный ток превышал мА, транзистор V3 следует установить на радиатор с площадью поверхности 50— см 2 или применить более мощный транзистор, например КТ или КТ Это относительно сложное зарядное устройство имеет смысл собирать, если вам часто приходится заряжать одновременно большие количества аккумуляторов или целые аккумуляторные батареи. При этом необходимо, чтобы входное напряжение превышало суммарную ЭДС аккумуляторной батареи как минимум на 2—3 В. Все эти устройства не требуют наладки и при исправных деталях начинают работать сразу после включения. Не забудьте о мерах безопасности. Зарядные приборы должны быть заключены в корпус из изолирующего материала. При открытом корпусе включать прибор категорически запрещается. Монтаж любой радиоконструкции начинается с проверки всех деталей, и в первую очередь самых капризных из них — транзисторов.

Прибор для проверки коэффициента усиления мощных и маломощных транзисторов своими руками Хотя сейчас много в продаже.

Схема для проверки тиристоров

Часто такое вмешательство приводит к порче печатных плат, а иногда и самих транзисторов. Поэтому очень хорошо, если под рукой имеется устройство, позволяющее определить исправность транзистора без выпаивания его из платы. Схемы таких устройств приведены в этой статье.

Всем доброго времени суток, хочу представить вот такой пробник для транзисторов, который точно покажет рабочий он или нет, ведь это надёжнее, чем просто прозванивать его выводы омметром как диоды. Сама схема показана дальше. Как мы видим, эта обыкновенный блокинг-генератор. Запускается он легко — деталей очень мало и перепутать что-либо при сборке сложно. Что нам нужно для сборки схемы:. Давайте подумаем, что откуда можно наковырять.

У любого домашнего мастера обязательно есть прибор для измерения электрических параметров, позволяющий определять работоспособность ламп, напряжение в источнике питания, обнаружить, в каком месте порвались провода.

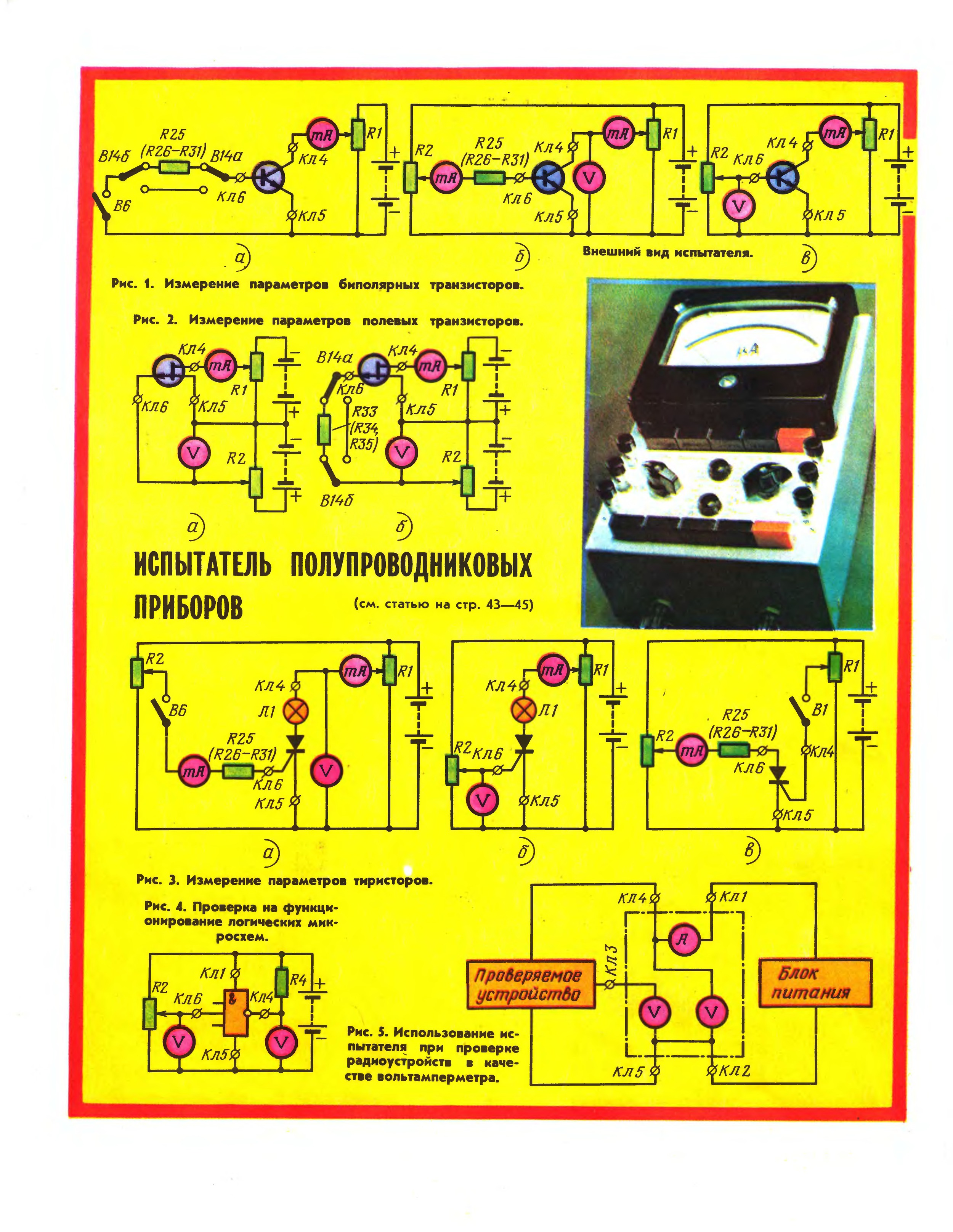

Большинство электронных устройств радиолюбителей создаются с обязательным применением транзисторов различных типов, чаще всего биполярных, которые являются полупроводниковыми приборами с двумя взаимодействующими переходами и тремя или более выводами, усилительные свойства которых обусловлены явлениями ин- жекции и экстракции неосновных носителей заряда. Работа биполярного транзистора зависит от носителей обеих полярностей. Для всесторонней проверки всех электрических параметров транзисторов потребуется очень сложный ИП, изготовить который в домашней мастерской практически не удается. Вообще-то такой прибор начинающему радиолюбителю и не нужен, так как для большинства рассматриваемых в книге электронных устройств и конструкций достаточно знать лишь один основной параметр — коэффициент усиления и несколько реже необходимо определять величину начального тока коллектора транзистора. Поэтому можно с успехом обойтись простейшим прибором, измеряющим эти параметры, принципиальная электрическая схема которого дана на рис. Транзистор VT1 подключен к источнику питания, и в цепи его базы протекает ток, величина которого зависит от величины сопротивления резистора R2.

Сейчас многие приборы можно купить, а некоторых и можно не найти в продаже. Схемы приборов построены на старой советской элементной базе, поэтому многие компоненты можно заменить на современные аналоги. Главная особенность этого индикатора — отсутствие питания.

Прибор для проверки мощных IGBT и MOSFET транзисторов N-канал Схема

Во время ремонта сварочного инвертора или другой техники возникает необходимость проверить мощный IGBT или MOSFET транзистор на предмет исправности, или подобрать к нему пару. Также при покупке новых транзисторов, нужно убедиться, что это именно те транзисторы, которые соответствуют маркировке на корпусе. Перебрав различные схемы в интернете, выбрал одну, по которой и повторил конструкцию прибора.

Идея заключается в том, чтобы иметь какую-то базу данных различных типов транзисторов, с которой можно сравнивать характеристики испытуемого транзистора, и если характеристики укладываются в определенные рамки, то транзистор можно считать исправным. Все измерения можно делать по упрощенной методике. Необходимую базу данных придется собирать конечно самому, но это все можно сделать.

Прибор позволяет провести такие измерения:

• определить исправность (неисправность) транзистора
• определить напряжение на затворе, которое необходимо для полного открытия транзистора
• определить относительное падение напряжения на выводах К — Э открытого транзистора
• определить относительную емкость затвора транзистора, даже в одной партии транзисторов есть отклонения и его косвенно можно увидеть
• подобрать транзисторы с одинаковыми параметрами

Принципиальная схема прибора представлена ​​на рисунке. Он состоит из источника питания 16 В постоянного тока, цифрового милливольтметра 0-1 В, стабилизатора напряжения +5 В на микросхеме L7805 для питания милливольтметра и питания светодиода, стабилизатора тока на лампе накаливания — для питания испытуемого транзистора, стабилизатора тока на микросхеме LM317 — для создания регулируемого напряжения (при стабильном токе) на затворе испытуемого транзистора с помощью переменного резистора и двух кнопок для открывания и закрывания транзистора.

Прибор достаточно прост и собран из общедоступных деталей. Для питания схемы можно использовать трансформатор с габаритной мощностью около 10 Вт и напряжением на вторичной обмотке 12 В. По желанию или в случае необходимости прибор можно питать от Li-Ion аккумулятора 18650 3,7 В в паре с повышающим преобразователем напряжения DC-DC MT3608. Для индикации параметров транзисторов применен цифровой вольтметр LXD5135 с пределом измерения от 0 до 1 В.

В моей конструкции для питания электронной схемы я использовал аккумулятор 18650 Li-ion 3,7 В и преобразователь напряжения DC-DC MT3608. Далее, изучая и адаптируя вольтметр, обнаружил интересную его особенность. Если на его клеммы L0 и HI подать напряжение, которое превышает его верхний порог измерения (1 В), то табло гаснет и вольтметр ничего не показывает, но стоит снизить напряжение и индикация возвращается (это все при постоянном питании 5В между клеммами 0V и 5V). Я решил использовать эту особенность. Думаю, что очень много цифровых вольтметров имеют такую ​​же особенность. Взять, например, любой китайский цифровой тестер, если в режиме 20 В на него подать 200 В, то ничего страшного не произойдет, он лишь высветит «1» и все.

Далее расскажу о четырех интересных моментах в работе схемы:

1. Лампа выполняет 2 функции, это защита схемы при подключении «пробитого» транзистора и некоторая стабилизация тока (54-58 мА).

2. Применение стабилизатора тока на LM317 позволило не сжечь переменный резистор (когда он в верхнем по схеме положении) и случайно нажатых двух кнопках одновременно, или при испытании «пробитого» транзистора. Размер ограниченного тока в этой цепи даже при коротком замыкании равна 12 мА.

3. Применение 4шт диодов 1N4148 в цепи затвора испытуемого транзистора нужно для медленного разряда емкости затвора транзистора, когда напряжение на его затворе уже снято, а транзистор находится еще в открытом состоянии. Эти диоды имеют малый ток утечки, которым и разряжают емкость.

4. Применение мигающего светодиода как измерителя времени (световые часы) при разряде емкости затвора.

Из всего вышесказанного становится совершенно ясно, как все работает.

Работа с прибором

1. Включаем прибор, при этом начинает мигать светодиод, вольтметр не светится (или высвечиваются цифры 999 зависит от типа вольтметра).
2. Подключаем испытанный транзистор.
3. Устанавливаем ручку регулятора напряжения на затворе в крайнее левое положение (против часовой стрелки), задав таким образом «ноль» Вольт на затворе транзистора.
4. Нажимаем на кнопку «Открыть» и одновременно плавно крутим регулятор напряжения по часовой стрелке, увеличивая напряжение на затворе транзистора до момента засветки вольтметра.
5. Останавливаемся, отпускаем кнопку «Открыть», читаем показатель на вольтметре и записываем его. Это напряжение открытия транзистора.
6. Возвращаем регулятор до упора по часовой стрелке.
7. Нажимаем кнопку «Открыть», засветится вольтметр, читаем данные и записываем их. Это напряжение К-Э на открытом транзисторе.
8. Возможно, что за время, потраченное на записи, транзистор уже закрылся, тогда открываем его еще раз кнопкой, и после этого отпускаем кнопку «Открыть» и нажимаем кнопку «Закрыть» — транзистор должен закрыться, а вольтметр — погаснуть. Это проверка целостности транзистора — открывания и закрывания.
9. Опять открываем транзистор кнопкой «Открыть» (регулятор напряжения в максимуме) и, дождавшись ранее записанных свидетельств, отпускаем кнопку «Открыть» одновременно начиная подсчитывать количество вспышек (миганий) светодиода.
10. Дождавшись угасание вольтметра, записываем количество вспышек светодиода. Это и есть относительное время разряда емкости затвора транзистора или закрытию (до увеличения падения напряжения на закрытом транзисторе более 1 В). Чем это время (количество) больше, тем соответственно емкость затвора больше.

Далее проверяем все имеющиеся транзисторы, и все данные сводим в таблицу.

Именно с этой таблицей и происходит сравнительный анализ транзисторов — фирменные они или копии, соответствуют своим характеристикам или нет.

Безусловно у кого при повторении этого прибора может выйти таблица с несколько другими цифрами, это возможно, потому что цифры на вольтметре зависят от многих вещей: от имеющейся лампочки накаливания и величины напряжения питания.

Из таблицы видно, чем отличаются, транзисторы, например G30N60A4 от GP4068D. Они отличаются временем закрытия. Оба транзисторы применяются в одном и том же аппарате — Телвин, Техника 164, только первые применялись чуть раньше (года 3, 4 назад), а вторые применяются сейчас. И другие характеристики по документации у них примерно одинаковые. А в данной ситуации все наглядно видно — все в наличии. Кроме того, если у вас получилась табличка всего с 3-4 или 5 типов транзисторов, и других просто нет в наличии, то можно, наверное, посчитать коэффициент «согласованности» ваших цифр с этой таблицей и, используя его, продолжить свою таблицу, используя цифры из этой таблицы. Думаю, что зависимость «согласованности» в этой ситуации будет линейной. На начало хватит, а потом подкорректирует свою таблицу со временем.

Еще раз повторюсь, устройство не измеряет величину (чисел) указанных в документации, оно делает почти то же самое, но в относительных единицах, сравнивая один образец с другим.

Устройство не измеряет характеристик в динамическом режиме, это только статика, как обычным тестером. Но и тестером не все транзисторы подвергаются проверке, и не все параметры можно увидеть.

Вышел прибор простой и бюджетный, а главное, он привязывает все испытания к одним рамкам.

Желаю успеха при изготовлении данного прибора!

Тестер высоковольтных транзисторов с Analog Discovery Pro 5250

Компания NI

• Внутренние инструменты

Содержание

 из WF_SDK импортировать устройство, расходные материалы, wavegen, dmm # импортировать инструменты
время импорта # необходимо для задержек
импортируйте matplotlib.pyplot как plt #, необходимый для построения графика

"""--------------------------------- ------------------------"""

# параметры
Vd_resolution = 500 # разрешение напряжения стока в мВ
Vd_limit = 40 # максимальное напряжение стока в В
Vg_resolution = 2 # разрешение напряжения затвора в В
Vg_limit = 12 # максимальное напряжение затвора в В
delay_time = 0.1 # время между выборками в секундах
транзистор = "ЗВН3310А"

 # подключиться к устройству
дескриптор_устройства, имя_устройства = устройство.open("Аналоговый Discovery Pro 5250")

# проверяем ошибки подключения
device.check_error (дескриптор_устройства)

"""--------------------------------------------------"""

# инициализируем область видимости
dmm. open(дескриптор_устройства)

# сгенерировать список напряжений
Vd = диапазон (0, int ((Vd_limit * 1000) + Vd_разрешение), int (Vd_разрешение))
Vg = диапазон (Vg_разрешение * 1000, int ((Vg_limit + Vg_разрешение) * 1000), int (Vg_разрешение * 1000))

# конвертировать из мВ в В
Vd = [элемент / 1000 для элемента в Vd]
Vg = [элемент / 1000 для элемента в Vg]

# создаем пустые списки для результатов
Vds = [[] для _ в Vg]
Идентификатор = [[] для _ в Vg]

 попробуйте:
    индекс = 0
    для gate_voltage в Vg:
        # устанавливаем напряжение на затворе
        print("Напряжение затвора-источника: " + str(gate_voltage) + "V")
        wavegen. generate(device_handle, 1, wavegen.function.dc, gate_voltage)
        для стока_напряжения в вольтах:
            print("\tНапряжение стока: " + str(drain_voltage) + "V")
            # устанавливаем напряжение стока
            если сток_напряжение > 25:
                Supplies.switch_25V(device_handle, True, True, сток_напряжение - 25, -25)
            еще:
                Supplies.switch_25V(device_handle, True, True, 0, сток_напряжение * (-1))

            # задерживать
            time.sleep (delay_time)

            # измеряем напряжение сток-исток
            Vds[index].append((-1) * dmm.measure(device_handle, "напряжение"))

            # измеряем ток стока
            Id[index].append(dmm.measure(device_handle, "высокий ток"))
        индекс += 1
кроме:
    проходить

печать("Готово")

 # сброс прицела
dmm.close (дескриптор_устройства)

# сбросить вейвген
wavegen.close (дескриптор_устройства)

# сброс блоков питания
Supplies. switch_25V(device_handle, False, False, 0, 0)
Supplies.close (дескриптор_устройства)

# закрыть соединение
device.close(device_handle)

 # результаты графика
для индекса в диапазоне (len (Vg)):
    пытаться:
        plt.plot(Vds[index], Id[index], label=(r"$V_{GS}$" + "=" + str(Vg[index]) + "V"))
    кроме:
        проходить
plt.xlabel(r"$V_{DS}$" + "[V]")
plt.ylabel(r"$I_{D}$" + "[A]")
plt.legend()
plt.title(транзистор)
plt.show()

 из WF_SDK импортировать устройство, расходные материалы, wavegen, dmm # импортировать инструменты
время импорта # необходимо для задержек
импортируйте matplotlib.pyplot как plt #, необходимый для построения графика

"""--------------------------------- ------------------------"""

# параметры
Vd_resolution = 500 # разрешение напряжения стока в мВ
Vd_limit = 40 # максимальное напряжение стока в В
Vg_resolution = 2 # разрешение напряжения затвора в В
Vg_limit = 12 # максимальное напряжение затвора в В
delay_time = 0.1 # время между выборками в секундах
транзистор = "ЗВН3310А"

 # подключиться к устройству
дескриптор_устройства, имя_устройства = устройство.open("Аналоговый Discovery Pro 5250")

# проверяем ошибки подключения
device.check_error (дескриптор_устройства)

"""--------------------------------------------------"""

# инициализируем область видимости
dmm. open(дескриптор_устройства)

# сгенерировать список напряжений
Vd = диапазон (0, int ((Vd_limit * 1000) + Vd_разрешение), int (Vd_разрешение))
Vg = диапазон (Vg_разрешение * 1000, int ((Vg_limit + Vg_разрешение) * 1000), int (Vg_разрешение * 1000))

# конвертировать из мВ в В
Vd = [элемент / 1000 для элемента в Vd]
Vg = [элемент / 1000 для элемента в Vg]

# создаем пустые списки для результатов
Vds = [[] для _ в Vg]
Идентификатор = [[] для _ в Vg]

 попробуйте:
    индекс = 0
    для gate_voltage в Vg:
        # устанавливаем напряжение на затворе
        print("Напряжение затвора-источника: " + str(gate_voltage) + "V")
        wavegen. generate(device_handle, 1, wavegen.function.dc, gate_voltage)
        для стока_напряжения в вольтах:
            print("\tНапряжение стока: " + str(drain_voltage) + "V")
            # устанавливаем напряжение стока
            если сток_напряжение > 25:
                Supplies.switch_25V(device_handle, True, True, сток_напряжение - 25, -25)
            еще:
                Supplies.switch_25V(device_handle, True, True, 0, сток_напряжение * (-1))

            # задерживать
            time.sleep (delay_time)

            # измеряем напряжение сток-исток
            Vds[index].append((-1) * dmm.measure(device_handle, "напряжение"))

            # измеряем ток стока
            Id[index].append(dmm.measure(device_handle, "высокий ток"))
        индекс += 1
кроме:
    проходить

печать("Готово")

 # сброс прицела
dmm.close (дескриптор_устройства)

# сбросить вейвген
wavegen.close (дескриптор_устройства)

# сброс блоков питания
Supplies. switch_25V(device_handle, False, False, 0, 0)
Supplies.close (дескриптор_устройства)

# закрыть соединение
device.close(device_handle)

 # результаты графика
для индекса в диапазоне (len (Vg)):
    пытаться:
        plt.plot(Vds[index], Id[index], label=(r"$V_{GS}$" + "=" + str(Vg[index]) + "V"))
    кроме:
        проходить
plt.xlabel(r"$V_{DS}$" + "[V]")
plt.ylabel(r"$I_{D}$" + "[A]")
plt.legend()
plt.title(транзистор)
plt.show()
