Какие измерительные приборы используются для измерения сопротивления изоляции
Со временем технические приборы выходят из строя. Это же касается различных электрических кабелей. Чтобы получить точные данные о сопротивлении изоляции, используют специальное оборудование для тестирования. Производители предлагают устройства для профессионального применения. Они отличаются небольшим весом, простым управлением и компактными габаритами. Какие измерительные приборы можно использовать?
Особенности обследования электропроводки
Предприятия должны ответственно подходить к обслуживанию электроустановок. В обязанности специалистов входят плановые работы по диагностике и обслуживания оборудования, проводить периодические измерения и испытания. Согласно действующим правилам, измерения проводятся не реже одного раза в 3 года.
Процесс осуществляется при помощи специальных приборов, которые выявляют сопротивление между двумя точками в электроустановках. Так можно выявить случаи утечки тока, если подается постоянное напряжение. В результате появляется значение, выражающееся в мегаомах (МОм).
Современные мегаомметры отличаются разными уровнями напряжения. Благодаря этому их можно использовать для испытаний промышленного оборудования разного уровня. Это позволяет подобрать универсальную модель для разных предприятий и бытового использования.
Какие показатели сопротивления изоляции можно получить
Можно получить следующие параметры сопротивления изоляции:
- Коэффициент абсорбции. Данный показатель определяет увлажнение изоляции. Коэффициент представляет отношение измеренного сопротивления изоляции через 1 минуту после приложения мегаомметра к полученным данным сопротивления изоляции в течение 15 секунд. Влажная изоляция имеет коэффициент, близкий к единице.
При сухой изоляции коэффициент абсорбции превышает единицу в значительной степени. При этом значение должно оставаться на уровне не ниже 1,3 единиц при температурном режиме от +10 до +30 градусов. Если изделие отличается повышенной влажностью, его нужно отключить от сети и тщательно просушить. - Сопротивление изоляции постоянному току. Параметр сопротивления изоляции снижается при выявлении грубых внешних или внутренних нарушений. К ним относится увлажнение, повреждения, поверхностные следы грязи. Показатели определяются в Rиз (Ом). Определяется утечка тока путем приложения выпрямленного напряжения.
- Коэффициент поляризации. Параметр указывает на способность диполей и заряженных частиц перемещаться в диэлектрике под действием электрического поля. Это позволяет выявить степень старения изоляции. Данный показатель должен существенно превышать единицу.
При сухой изоляции коэффициент абсорбции превышает единицу в значительной степени. При этом значение должно оставаться на уровне не ниже 1,3 единиц при температурном режиме от +10 до +30 градусов. Если изделие отличается повышенной влажностью, его нужно отключить от сети и тщательно просушить. Основной прибор для получения точных данных — мегаомметр. Он позволяет получить точные данные с минимальными усилиями.
При этом не потребуются специальные знания для использования устройства.
Какие приборы используют
Выбор измерительного прибора зависит от параметров объекта, который предстоит исследовать. Работа происходит с учетом номинального напряжения, необходимого предела измерения. По физической природе вещества дают разную реакцию на протекание электрического тока. Так, одни материалы хорошо пропускаю ток, благодаря чему могут относиться к категории проводников. Другие же материалы плохо пропускают ток. Они получили название диэлектрики.
Мегаомметр — лучший прибор, который подходит для определения сопротивления диэлектрика. Он показывает точные данные и хорошие результаты во время проведения испытаний. Ранее устройство было основано на механическом генераторе встроенного типа, который работал по принципу динамо-машины. При этом приходилось усиленно крутить специальную ручку.
Современные приборы представлены электронными устройствами, которые могут работать от батареи.
В них предусмотрено простое программное обеспечение с максимальной функциональностью. Дополнительно предусмотрена встроенная память, которая позволяет не только получать, но и хранить данные.
Таким образом, качественные измерительные приборы дают данные об уровне сопротивления изоляции. При этом лучше выбирать устройства нового типа, которые оборудованы простой системой управления, большим дисплеем, компактными размерами. Учитывается назначение и функциональностью, возможность применения в бытовых или производственных условиях.
Измерители сопротивления изоляции, мегаомметры
Мегаомметр — это прибор для проведения измерений сопротивления изоляции проводов и кабелей.
Принцип действия мегаомметра основывается на использовании источника постоянного высокого напряжения, генерирующего это самое напряжение в цепи, тем самым проверяя изоляцию.

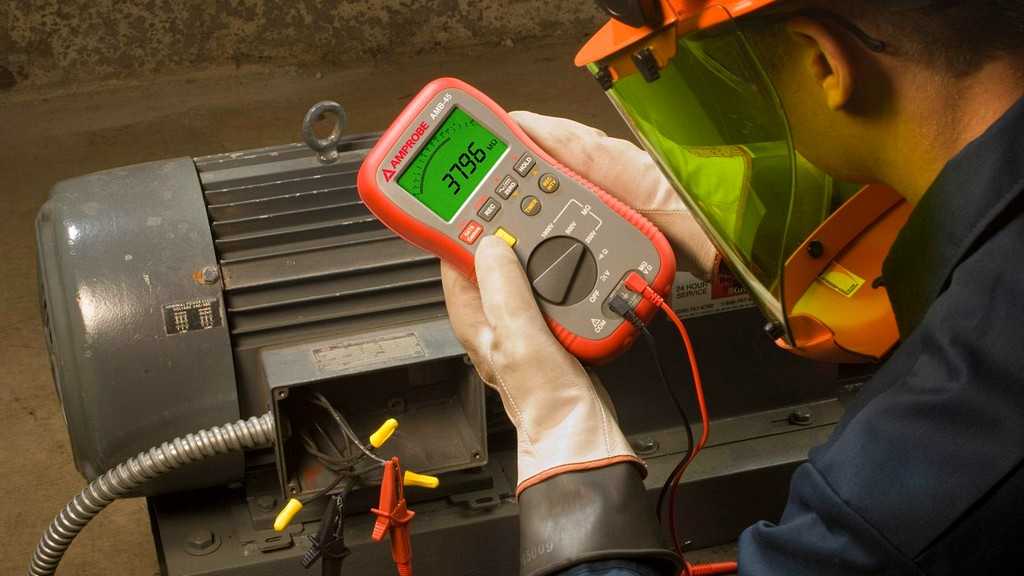

Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование.
В общем, везде где есть изоляция, применяют мегаомметр.
Мегаомметр используется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.
Мегаомметр любого типа содержит источник постоянного напряжения. С его помощью в созданной измерительной цепи он генерирует высокое напряжение, которым и проверяется состояние изоляции кабеля.
Мегаомметр МЕГЕОН 13950
Измеритель сопротивления изоляции МЕГЕОН 13950 представляет собой портативный контрольно-измерительный прибор для проверки сопротивления изоляции с использованием высоких значений испытательных напряжений оснащен USB интерфейсом.
Мегаомметр внесен в государственный реестр СИ, под номером 74507-19, срок периодической поверки составляет два года.
Особенности мегаомметра МЕГЕОН 13950:
- Высокая надежность
- Длительный срок службы мегаомметра
- Измерение сопротивления изоляции от 0 до 1000 гОм
- Переменного и постоянного напряжения от 30 до 600В
- Изменение измерительного напряжения от 250В до 5500В с шагом 50В/500В
- Двойная изоляция прибора
- Функция экранирования для более точного измерения сопротивления изоляции
Мегаомметр МЕГЕОН 13900
Измеритель сопротивления изоляции МЕГЕОН 13900 представляет собой портативный контрольно-измерительный приборы для проверки сопротивления изоляции с использованием высоких значений испытательных напряжений оснащен USB интерфейсом.
Измеритель сопротивления изоляции (мегаомметр) внесен в государственный реестр СИ, под номером 74507-19, срок периодической поверки составляет два года.
Особенности мегаомметра МЕГЕОН 13950:
- Высокая надежность
- Длительный срок службы мегаомметра
- Измерение сопротивления изоляции от 0 до 1000 ГОм
- Измерение индекса поляризации(PI)
- Функция непрерывного измерения сопротивления
- Автоматическое выключение после 10 минут бездействия
- Двойная изоляция прибора
- Измерение в течение заранее установленного времени
- Функция экранирования
Мегаомметр МЕГЕОН 13250
Измеритель сопротивления изоляции МЕГЕОН 13250 представляет собой портативный измерительный прибор для проверки сопротивления изоляции с использованием высоких значений испытательных напряжений.
Измеритель сопротивления изоляции (мегаомметр) внесен в государственный реестр СИ, под номером 74507-19, срок периодической поверки составляет два года.
Особенности мегаомметра МЕГЕОН 13250:
- Измерение сопротивления изоляции от 0 до 1000 гОм
- Переменного и постоянного напряжения от 30 до 600В
- Измерение индекса поляризации(PI)
- Функция непрерывного измерения сопротивления
- Автоматическое выключение после 10 минут бездействия
- Большой дисплей с крупными цифрами и подсветкой
- Высокая надежность
- Длительный срок службы мегаомметра
Компактный милиомметр МЕГЕОН 13080
Компактный милиомметр МЕГЕОН 13080 от компании МЕГЕОН представляет собой высокоточный измерительный инструмент с богатым набором дополнительных функций. Благодаря специальному разъему, Вы можете подключить данный омметр к источнику постоянного питания.
Мегаомметр позволяет использовать четырех проводной метод измерения сопротивления (цифровой мост), который в свою очередь обеспечит высокие показатели точности. МЕГЕОН 13080 дает возможность измерять сопротивление нагревательных элементов, различных проводников, а также сопротивление в местах пайки.
Прибором очень просто пользоваться, все элементы управления расположены на фронтальной панели прибора. Стандартный комплект поставки включает в себя ремешок, который позволяет закрепить прибор на плече и не держать его руками во время измерений. Прибор идеально подойдет для измерения сопротивления следующих устройств: контакты силовых резисторов, печатных плат, антенн, кабелей, электрических станков, катушек разгона и другого электрооборудования.
Особенности милиомметра МЕГЕОН 13080:
- Диапазон измерений 0,01 мОм … 2 кОм
- Высокая точность
- Функция автоматического отключения
- Функция удержания показаний «HOLD»
- Высокая надежность
- Длительный срок службы прибора
Мегаомметр МЕГЕОН 13130
МЕГЕОН 13130 представляет собой портативный измеритель сопротивления изоляции бюджетного ценового диапазона. Данная модель, как и другие мегаомметры МЕГЕОН, отличаются высокой надежностью и богатым набором встроенных функций.
МЕГЕОН 13130 используется для определения параметров (сопротивления) изоляции, используя при этом высокое испытательное напряжение (до 2500 Вольт). Функция мегаомметра автоматического выбора диапазона, измерение по таймеру и оповещение при обнаружении напряжения в исследуемой сети обеспечивают проведение точных и безопасных измерений.
Мегаомметр оснащен большим ЖК-дисплеем с интегрированной светодиодной подсветкой, что позволяет работать с прибором даже в темное время суток. Кроме функций, характерных для всех приборов данного ценового диапазона, мегаомметр МЕГЕОН 13130 также оснащен функцией автоматической разрядки, что в свою очередь обеспечивает безопасность пользователя при работе с прибором. На дисплей прибора выводится вся необходимая информация — текущие показатели сопротивления, уровень заряда элемента питания. При обнаружении напряжения в исследуемой цепи, прибор оповестит пользователя звуковым сигналом. Стоит отметить, что мегаомметр МЕГЕОН 13130 может работать как от батареек, так и от сетевого адаптера 12 вольт.
Особенности мегаомметра МЕГЕОН 13250:
- Измерение сопротивления изоляции 0…100 ГОм
- Переменного и постоянного напряжения от 30 до 600В
- Отсчет времени измерения сопротивления изоляции
- Двойная изоляция прибора
- Функция экранирования для более точного измерения
- Большой дисплей с крупными цифрами и подсветкой
- Высокая надежность
- Длительный срок службы мегаомметра
Измеритель сопротивления изоляции МЕГЕОН 13200 представляет собой портативный прибор для измерения сопротивления изоляции с использованием высоких значений испытательных напряжений ( до 1000 Вольт). Измеритель сопротивления изоляции (мегаомметр) внесен в государственный реестр СИ, под номером 74507-19, срок периодической поверки составляет два года.
Особенности мегаомметра МЕГЕОН 13200:
- Измерение сопротивления изоляции и напряжения между щупами
- От 2 до 4 пределов измерения сопротивления с автопереключением
- Высокая надежность
- Длительный срок службы мегаомметра
- Звуковая и визуальная индикация подачи испытательного напряжения
- Автоматическое выключение
- Большой ЖК-дисплей с подсветкой
Fluke 1507 Измеритель сопротивления изоляции
Обзор продукта: Fluke 1507 Измеритель сопротивления изоляции
Fluke 1507 — универсальный, компактный портативный тестер изоляции для передовых промышленных и электрических испытаний изоляции.
Его различные испытательные напряжения делают его идеальным инструментом для многих задач по поиску и устранению неисправностей, вводу в эксплуатацию и профилактическому обслуживанию.
Воспользуйтесь преимуществами полного набора функций 1507, чтобы легко и быстро выполнять расширенные испытания сопротивления изоляции. Удобный размер и малый вес облегчают упаковку и использование. Дополнительные функции, такие как удаленный датчик, экономят время и деньги, особенно при выполнении повторяющихся тестов. А его разумная цена и высокая надежность делают его отличным выбором.
Другие полезные возможности:
- Выполнение испытаний изоляции от 0,01 МОм до 10 ГОм
- Включает обнаружение цепи под напряжением для предотвращения проверки изоляции при обнаружении напряжения >30 В
- Включает автоматический разряд емкостного напряжения для дополнительной защиты пользователя
- Измеряет переменное/постоянное напряжение в диапазоне от 0,1 В до 600 В и сопротивление в диапазоне от 0,01 Ом до 20,00 кОм
- Обеспечивает целостность цепи заземления с сопротивлением 100 Ом (200 мА)
- Упрощает повторяющиеся или труднодоступные испытания с помощью удаленного теста зонд
- Экономия заряда батареи за счет автоматического отключения питания
- Представление результатов на большом дисплее с подсветкой
- Особенности Категория перенапряжения CAT IV 600 В
- Поставляется с выносным щупом, измерительными проводами, щупами, зажимами типа «крокодил» и годовой гарантией
- Подходит для дополнительной магнитной подвесной системы Fluke TPAK, чтобы освободить руки для другой работы
- Работает от четырех щелочных батареек AA (NEDA 15 A или IEC LR6) для не менее 1000 испытаний изоляции
Полезные ресурсы и прочные инструменты для профессионалов в области солнечной энергетики
Технические характеристики: Fluke 1507 Изоляционная сопротивление.
400 Гц ± (% от показания + разряды)7
Номинальный
02. (61010-1) 2004 г., CAN/CSA-C22.2 №. 61010-1-04 и IEC/EN 61010-1, 2-я редакция, для категории измерения IV 600 В (CAT IV)
0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)5 Тестер сопротивления изоляции: Fluer 7
0003Fluke 1507
Fluke 1507 Insulation Resistance Tester
Includes:
- Remote probe
- Test leads
- Test probes
- Alligator clips
- User documentation
Fluke 1507 CAL
Fluke 1507 Insulation Resistance Tester, с отслеживаемым сертификатом калибровки с данными Fluke
Включает:
- Выносной датчик
- Тестовые провода
- Тестовые датчики
- Зажимы типа «крокодил»
- Документация пользователя
- Прослеживаемый сертификат калибровки с данными от Fluke
Отзывы: Тестер сопротивления изоляции Fluke 1507
Оценка 5 из 5 от roei от Great Insulation tester Я использую его уже 2 года.
точные результаты. всегда легко найти проблемы.
Дата публикации: 2021-11-02
Оценка 5 из 5 от Гектора 76 от Отличный счетчик Очень хороший счетчик. Я купил этот измеритель в прошлом месяце, и это отличный измеритель, но я не знаю, почему шкала напряжения показывает 0,2 В постоянного тока. Она должна показывать 0,0 В постоянного тока.
Дата публикации: 26.12.2018
Оценка электрика 5 из 5 88 от Отличный тестер! У меня 1507 более 10 лет. Если мне когда-нибудь придется заменить его, я с удовольствием куплю еще 1507. Это лучше, чем ручное слияние.
Дата публикации: 06.12.2018
Оценка 3 из 5 по версии Learning C из статьи «Объясните, как использовать». В отличие от моего T-1000 или V87, это другое использование. Руководство действительно не объясняет, Ом????
Дата публикации: 2018-02-16
Оценка 5 из 5 от Chief из 1507 Megger У меня уже давно есть этот тестер, и он отлично себя показал.
Очень доволен и аксессуарами в комплекте. Не может превзойти производительность по цене.
Дата публикации: 14 февраля 2018 г.
Оценка 5 из 5 от Maxarmor за сопротивление изоляции плюс другие Этот тестер изоляции может проводить испытания при нескольких испытательных напряжениях. Он также может измерять вольты и омы для других тестов. Он может измерять небольшое сопротивление, например, при тестировании непрерывности заземления или тесте заземления. Здесь нет рукоятки, которую можно было бы вращать, как на моем старом тестере. Я очень доволен этим тестером.
Дата публикации: 30 августа 2017 г.
Оценка 5 из 5 от dperkrah от Fluke, как всегда! Конечно, рад, что купил этот продукт. Был бесценным инструментом, как только я его получил!
Дата публикации: 13.12.2016
Оценка 5 из 5 от Twinson от Отличный инструмент Отличный тестер! Мы используем его для проверки проводки после наводнения или пожара.
Очень полезный инструмент. Простота использования и большой дисплей делают его отличным тестером.
Дата публикации: 12 декабря 2016 г.
Руководства и ресурсы: Тестер сопротивления изоляции Fluke 1507
Руководства (6)
Брошюры (1)
Указания по применению (1)
Технические паспорта (1)
Fluke 5 Inulation Resistance Tester | Лист данныхРегистрационные продукты
Аксессуары: Fluke 1507 Тестер сопротивления изоляции
Случаи и колумбия (3)
- Fluke C101.0014
- Fluke CXT170 Extreme Case
Test leads, probes and clips (2)
- Fluke TL81A Deluxe Electronic Test Lead Kit
- Fluke TL175 TwistGuard™ Test Leads
Other (1)
- Fluke TPAK ToolPak™ Подвеска для магнитных измерителей
Принадлежности Top Pick
Измеритель сопротивления изоляции Fluke 1503
Обзор продукта: Измеритель сопротивления изоляции Fluke 1503
Измеритель сопротивления изоляции Fluke 1503 выполняет все основные задачи по испытанию изоляции
Fluke 1503 — отличный выбор для базовых испытаний электрической изоляции жилых и коммерческих помещений.
Этот прочный и компактный инструмент умещается на ладони. Модель 1503 имеет тот же форм-фактор, что и Fluke 1507, но с меньшим количеством функций. Вы можете рассчитывать на то, что он проведет самые распространенные тесты по самой доступной цене. Дополнительные функции, такие как удаленный датчик, сокращают время, необходимое для выполнения повторяющихся испытаний.
Другие полезные возможности:
- Измерение переменного/постоянного напряжения от 0,1 В до 600 В
- Включает автоматический разряд емкостного напряжения для дополнительной защиты пользователя.
- Обеспечивает непрерывность заземления при сопротивлении сопротивления 100 Ом (200 мА). выключение питания
- Отображение результатов на большом дисплее с подсветкой
- Особенности Категория перенапряжения CAT IV 600 В
- Поставляется с выносным щупом, измерительными проводами, щупами, зажимами типа «крокодил» и годовой гарантией
- Можно использовать дополнительную магнитную подвесную систему Fluke TPAK, чтобы освободить руки для другой работы
- Работает от четырех щелочных батареек AA (NEDA 15 A или IEC LR6) для не менее 1000 испытаний изоляции
Технические характеристики: Измеритель сопротивления изоляции Fluke 1503
| AC/DC Измерение напряжения | ||||||
| Точность | . 0048 от 50 Гц до 400 Гц ±(% от показания + разряды) | ±(2% + 3) | Входное сопротивление | 3 МОм (номинально), < 100 пФ | | > 60 дБ при постоянном тонике, 50 или 60 Гц |
| Защита от перегрузки | 600 В. | 0.01 Ω | ||||
| 200.0 Ω | 0.1 Ω | |||||
| 2000 Ω | 1.0 Ω | |||||
| 20.00 kΩ | 0.01 kΩ | |||||
| Accuracy | ±(1.5% + 3) | |||||
| Overload protection | 2 V rms or DC | |||||
| Open circuit test voltage | > 4.0 V, < 8 V | |||||
| Short circuit current | > 200.0 mA | |||||
| Insulation Specifications | ||||||
| Диапазон измерений | 0,01 МОм до 2000 МОм | |||||
| Тестовое напряжение | 500 В, 1000 В | |||||
| ТЕСТРЫЕ ПЕРЕКЛЮЧЕНИЕ Точность | + 20% | |||||
. | Номинальный ток 1 мА | |||||
| Автоматический разряд | Время разряда < 0,5 секунды для C = 1 мкФ или меньше | |||||
| Индикатор цепи под напряжением0047 | ||||||
| Maximum capacitive load | Operable with up to 1 µF load | |||||
| Measure accuracy | ||||||
| 500 V | ±(1.5% + 5) | |||||
| 1000 V | ±(1.5% + 5) до 2000 МОм, ± (10% + 3) выше 2000 МОм | |||||
| Общие спецификации | ||||||
| Максимальное напряжение, применяемое к любой терминалу: | 600 Вт. от 40°C до 60°C (от -40°F до 140°F) | |||||
| Рабочая температура | от -20°C до 55°C (от -4°F до 131°F) | |||||
| Температурный коэффициент | 0,05 x (указанная погрешность) на °C для температур < 18°C или > 28°C (< 64°F или > 82°F) | |||||
| Относительная влажность | ||||||
| от 0% до 95% при температуре от 10°C до 30°C (от 50°F до 86°F) | ||||||
| от 0% до 75% при температуре от 30°C до 40°C (от 86°F до 104°F) | ||||||
| от 0% до 40% при температуре от 40°C до 55°C (от 104°F до 131°F) | ||||||
| Вибрация | Случайная, 2 г, 5–500 Гц в соответствии с MIL-PRF-28800F, прибор класса 2 стороны, дубовый пол) | |||||
| Электромагнитная совместимость | В радиочастотном поле 3 В/м точность = указанная точность (EN 61326-1:1997) | |||||
| Безопасность | Соответствует ANSI/ISA 82. 02. (61010-1) 2004 г., CAN/CSA-C22.2 №. 61010-1-04 и IEC/EN 61010-1, 2-я редакция, для категории измерения IV 600 В (CAT IV) | |||||
| Сертификаты | CSA по стандарту CSA/CAN C22.2 № 61010.1-04; TUV на стандартный IEC/EN 61010-1 2-е издание | |||||
| Батареи | Четыре батареи AA (NEDA 15A или IEC LR6) | |||||
| БАЙТКА испытания изоляции со свежими щелочными батареями при комнатной температуре. Это стандартные тесты 1000 В на 1 МОм с рабочим циклом 5 секунд во включенном состоянии и 25 секунд в выключенном состоянии. | ||||||
| Измерения сопротивления: | Тестер может выполнить не менее 2500 измерений сопротивления заземления со свежими щелочными батареями при комнатной температуре. Это стандартные тесты 1 Ом с рабочим циклом 5 секунд во включенном состоянии и 25 секунд в выключенном состоянии. | |||||
| Size (H x W x L) | 5.0 x 10.0 x 20.3 cm (1. 97 x 3.94 x 8.00 in) | |||||
| Weight | 550 g (1.2 lb) | |||||
| IP rating | IP40 | |||||
| Высота | Работа | 2000 M CAT IV 600 В, 3000 M CAT III 600 V | ||||
| Неоперация (хранение) | 12 000 M | |||||
| CAPIALE RAH диапазон | ||||||
| Принадлежности в комплекте | Измерительные провода TL224, измерительные щупы TP74, зажимы PN 1958654 (красный) и PN 1958646 (черный), чехол и выносной щуп | |||||
5 Meter Inulation Resistances: 3 Meter Inulation Resistances
3
Fluke 1503
Fluke 1503 Тестер сопротивления изоляции
Включает в себя:
- Удаленное зонд
- Тестовые свинцы
- Тестовые зонды
- Оценки ALLIGATOR 9003: 10101013 9000 9000 9000013
- Оценки Flureave 010101013
- ОБЗОР 9000. из 5 от Stosto от Very Reliable Этот измеритель очень прост в использовании и надежен. Хотелось бы, чтобы он пришел с каким-то чехлом.
Дата публикации: 2016-12-08
Оценка 5 из 5 от Pepin от Эффективность имеет ключевое значение Мы купили это для наших электриков для использования на промышленном объекте. Этот измеритель позволяет нам быстрее находить неисправные провода и двигатели. Это помогло нам стать более надежными и устойчивыми в нашей компании, поэтому мы можем сократить время простоя на нашем производственном участке. Мы также используем этот продукт в качестве средства профилактического обслуживания всего нашего критического оборудования. Отличный продукт!
Дата публикации: 08.12.2016
Оценка 5 из 5 Дани из удобного для пользователя тестера Рад, что я приобрел этот тестер изоляции, компактный и простой в использовании.
Дата публикации: 2016-12-07
Хотелось бы, чтобы он пришел с каким-то чехлом.
