Прибор для прозвонки многожильных кабелей: особенности конструкции и применения

Как работает прибор для прозвонки многожильных кабелей. Какие преимущества он дает при трассировке проводов. Из каких основных компонентов состоит устройство. На что обратить внимание при выборе и использовании такого прибора.

Принцип работы прибора для прозвонки многожильных кабелей

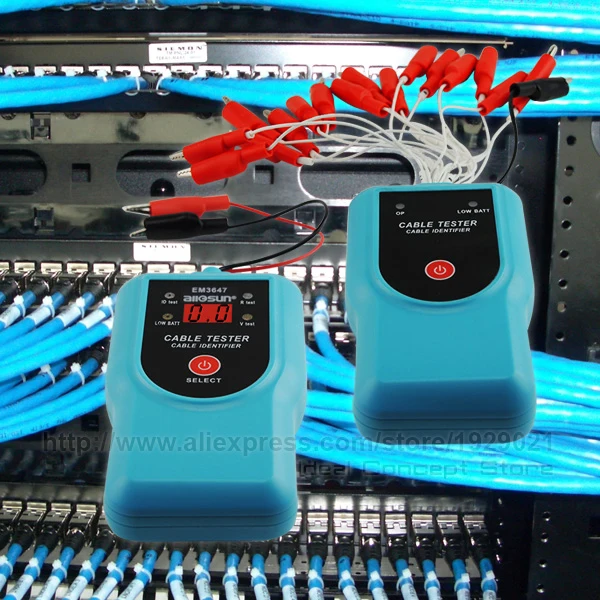

Прибор для прозвонки многожильных кабелей состоит из двух основных блоков:

• Передатчик (генератор сигналов) — подключается к одному концу кабеля
• Приемник (детектор) — используется на другом конце для определения проводов

Передатчик подает уникальные сигналы на каждый провод кабеля. Приемник анализирует эти сигналы и отображает номер провода на дисплее. Это позволяет быстро идентифицировать провода в многожильном кабеле без необходимости прозванивать каждый провод отдельно.

Преимущества использования прибора для прозвонки кабелей

Применение такого прибора дает ряд важных преимуществ:

• Значительно ускоряет процесс трассировки проводов в многожильных кабелях
• Позволяет работать одному человеку без помощника
• Снижает вероятность ошибок при маркировке проводов
• Работает с кабелями большой длины
• Не требует отдельного общего провода между концами кабеля

Основные компоненты прибора для прозвонки

В состав прибора для прозвонки многожильных кабелей обычно входят следующие ключевые компоненты:

• Микроконтроллер для генерации сигналов и управления
• Драйверы для подключения к проводам кабеля
• Аналого-цифровой преобразователь в приемнике
• Дисплей для отображения номера провода
• Батарейный отсек для автономного питания

Особенности конструкции передатчика

Передатчик прибора для прозвонки кабелей имеет ряд важных особенностей:

• Использует логические микросхемы с симметричными выходами для формирования сигналов
• Подает импульсы разной длительности на каждый провод
• Имеет многоканальный выход для подключения большого числа проводов
• Оснащен светодиодным индикатором состояния батареи

Конструкция приемника прибора

Приемник прибора для прозвонки кабелей обычно содержит следующие ключевые узлы:

• Входной каскад с защитой от перенапряжений
• Компаратор или триггер Шмитта для преобразования сигнала в цифровую форму
• Микроконтроллер для измерения длительности импульсов
• Двухразрядный семисегментный LED-дисплей
• Кнопки управления и выбора режимов работы

На что обратить внимание при выборе прибора

При выборе прибора для прозвонки многожильных кабелей следует учитывать следующие факторы:

• Максимальное количество проводов, с которым может работать прибор
• Максимальная длина тестируемого кабеля
• Наличие защиты от подключения к проводам под напряжением
• Время автономной работы от батарей
• Удобство подключения к проводам (тип зажимов)
• Наличие дополнительных функций (проверка целостности, поиск обрывов и т.д.)

Меры безопасности при использовании

При работе с прибором для прозвонки кабелей важно соблюдать следующие меры безопасности:

• Не подключать прибор к кабелям, находящимся под напряжением
• Перед началом работы убедиться, что оба конца кабеля отключены
• При сомнениях проверить отсутствие напряжения мультиметром
• Не превышать максимально допустимую длину тестируемого кабеля
• Соблюдать полярность при подключении батарей питания

Области применения прибора

Прибор для прозвонки многожильных кабелей находит широкое применение в различных сферах:

• Монтаж и обслуживание систем связи и передачи данных
• Прокладка электропроводки в зданиях и сооружениях
• Ремонт и диагностика автомобильной электропроводки
• Обслуживание промышленного оборудования с разветвленной кабельной сетью
• Монтаж систем охранно-пожарной сигнализации

Перспективы развития приборов для прозвонки кабелей

Развитие технологий открывает новые возможности для совершенствования приборов прозвонки многожильных кабелей:

• Повышение точности измерений за счет использования более совершенных АЦП
• Увеличение максимального количества тестируемых проводов
• Добавление беспроводного интерфейса для связи между блоками прибора
• Интеграция функций тестирования целостности и измерения параметров кабелей
• Разработка приложений для смартфонов, расширяющих возможности прибора

Таким образом, прибор для прозвонки многожильных кабелей является очень полезным инструментом, значительно упрощающим и ускоряющим работу с кабельными системами. При правильном выборе и использовании он позволяет существенно повысить эффективность монтажных и диагностических работ.

Приборы для прозвонки проводов

Иногда требуется просто узнать, находится ли данная электроустановка под напряжением, обесточена ли розетка, например, прежде чем менять её, и тому подобные случаи. Такое название вошло в нашу речь от именования прибора Ц и более свежих версий советского производства. Да, современный цифровой мультиметр очень хорошая штука, и подходит для большинства измерений проводимых электриками, за исключением специализированных, но часто нам не требуется весь функционал мультиметра. Электрики часто носят с собой аркашку, которая представляет собой простейшую прозвонку, с питанием от батареек, и с индикацией целостности цепи на светодиоде или лампочке. На фото выше двухполюсный индикатор напряжения.

Поиск данных по Вашему запросу:

Приборы для прозвонки проводов

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Устройство прозвонки кабеля KIWI-5210
• Как прозвонить провода мультиметром
• Прозвонка кабеля неотъемлемый инструмент электрика
• Прибор для прозвонки проводов – советы электрика
• Прозвонка кабеля и проводов — методы, схемы, тестеры
• Как проверить провод на разрыв мультиметром?
• Как прозванивать мультиметром провода
• Прибор для прозвонки проводов
• Приборы для прозвонки кабеля: как не ошибиться в выборе?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как из 1000 кабелей найти нужный ? Прибор для поиска !

Устройство прозвонки кабеля KIWI-5210

Форум Список пользователей Все разделы прочитаны Справка Расширенный поиск. Форум Оборудование Подбор Оборудования комплекс для прозвонки многожильных кабелей. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 10 из Тема: комплекс для прозвонки многожильных кабелей. Есть задача-построить комплекс для прозвонки многожильных кабелей, то есть определения лишних контактов, обрывов, и т.

Предполагается использовать для решения данной задачи модули аналогового ввода в качестве регистраторов тока, протекающего через резистор-шунт предположительно 50 Ом на каждом контакте разъема, с которого снимается сигнал, а подачу напряжения опроса каждого контакта разъема на другой стороне осуществлять от источника питания через резистор , ограничивающий ток величиной в несколько миллиампер.

В кабеле возможно подключение нескольких контактов одного разъема к одному или нескольким контактам другого разъема. Планируется связать модули аналогового ввода 2шт. Может быть, кто-нибудь сталкивался с решением подобной проблемы, или же есть какое-нибудь стандартное решение для нее. Какие могут быть варианты и подводные камни, что может понадобиться? Ваша задача быстро решается при наличии лампочки с батарейкой, если голову включить.

При помощи специализированных приборов для прозвонки жил кабеля — можно работать не приходя в сознание. Добрый день. При всём уважении, но зачем такой огород городить? И для витой пары и для обычных кабелей. То что Вы прикинули, по цене выйдет хорошо, никак не дешевле готовых приборов.

Да и как работать будет — неизвестно. Да и получается у Вас стационарная а не переносная конструкция. С уважением. АГ где Вы нашли вопрос как прозвонить кабель? Перед человеком как раз поставили задачу собрать специализированный прибор.

МАКС так же ни где не написано что она должна быть переносная А в общем, чего до копались до непонятно чего, ни чего не разузнав, сразу сделали какие то выводы для себя По самой задаче, если жил до 45, то двух модулей не достаточно, либо придется решать проблему блокировки регистрации, когда модули будут переподключаться к другой партии жил.

И обычно вроде не «постоянку» подают, а генератор. Bad programmers worry about the code. Good programmers worry about data structures and their relationships. Последний раз редактировалось Павел Братковский; Сообщение от Павел Братковский. Одевается на их плинт почему и на 10 пар. Все это ни стоит ничего, если пары развели на разные плинты.

Когда плинтов еще не было, по повиву любой кабель контрольный влет раскладывали без прозвонок.. Прозвонка нужна не только для определения ошибки пар с разных сторон, еще у нее был режим проверки замыкания на землю. Заниматься этим с прибором муторное дело даже на ти парнике, не говоря уже про Если Вы не знаете, как разбивать советский кабель без напарника и прозвонки — это не значит, что это не возможно. Вы просто этому не обучены. Страница 1 из 2 1 2 Последняя К странице:. Ответов: 7 Последнее сообщение: Ответов: 0 Последнее сообщение: Комплекс по сушке зерна.

Ответов: 2 Последнее сообщение: Ответов: 8 Последнее сообщение: Подключение экранов кабелей от SirMgn в разделе Эксплуатация. Ответов: 1 Последнее сообщение: Смайлы Вкл. HTML код Выкл. Текущее время:

Как прозвонить провода мультиметром

Форум Список пользователей Все разделы прочитаны Справка Расширенный поиск. Форум Оборудование Подбор Оборудования комплекс для прозвонки многожильных кабелей. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 10 из Тема: комплекс для прозвонки многожильных кабелей.

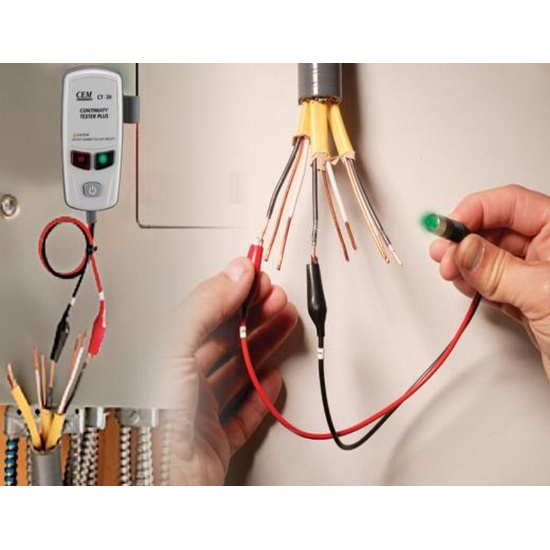

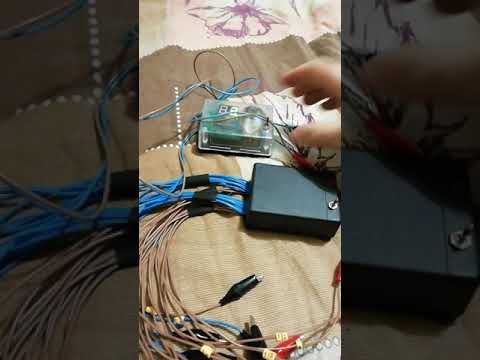

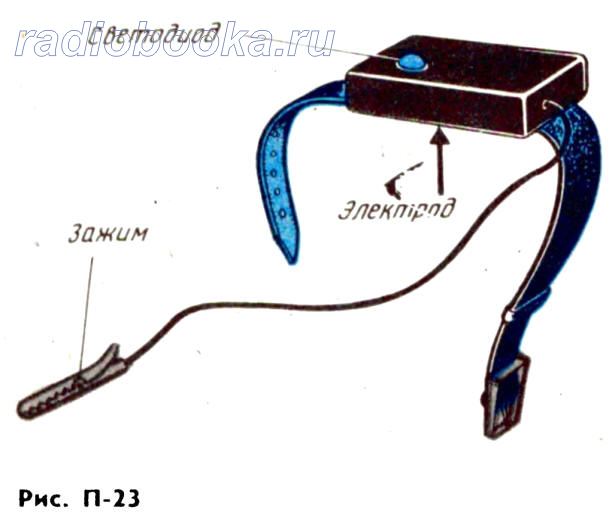

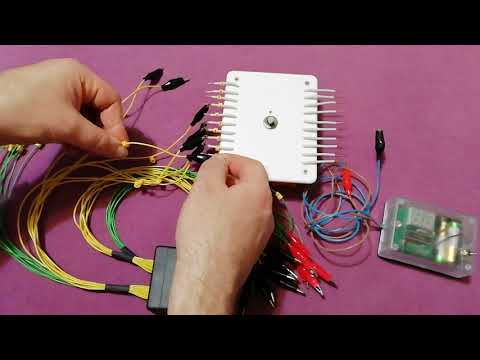

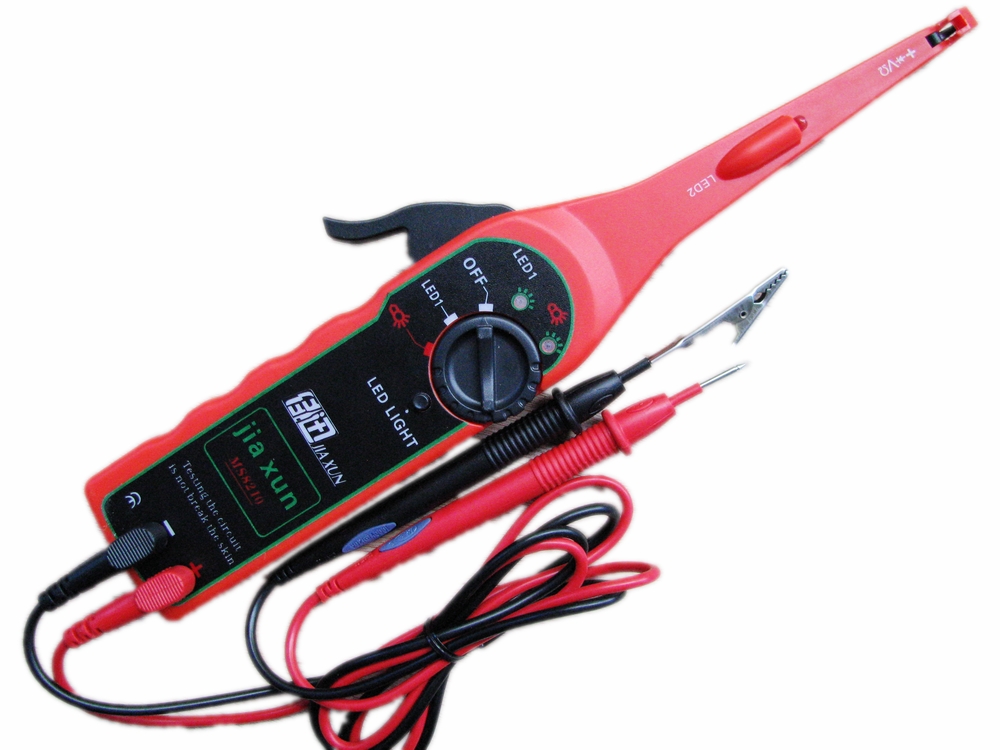

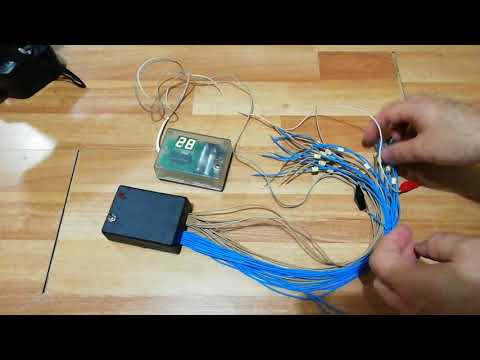

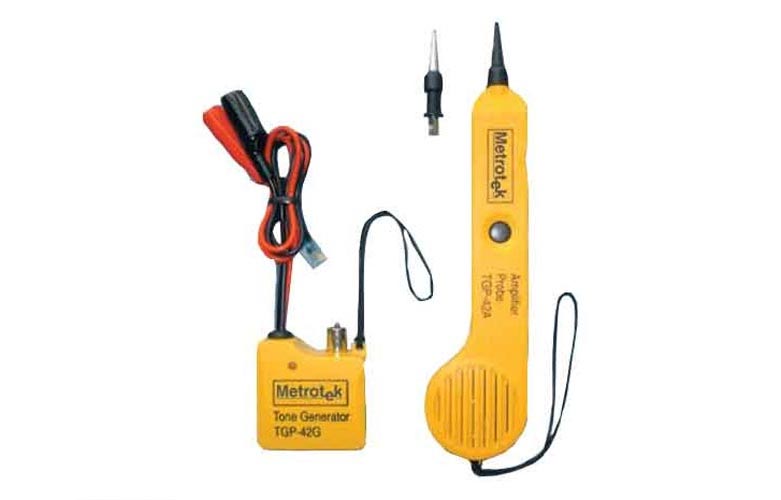

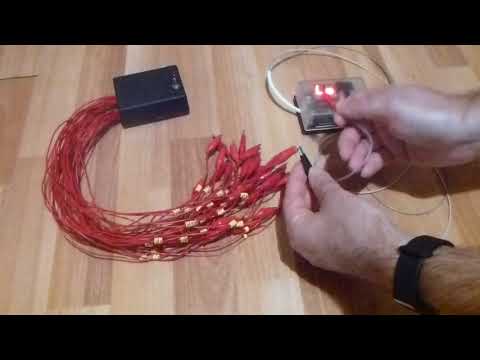

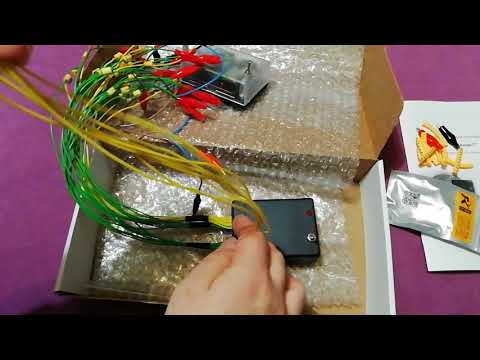

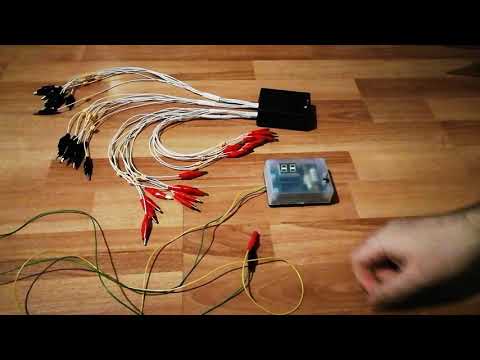

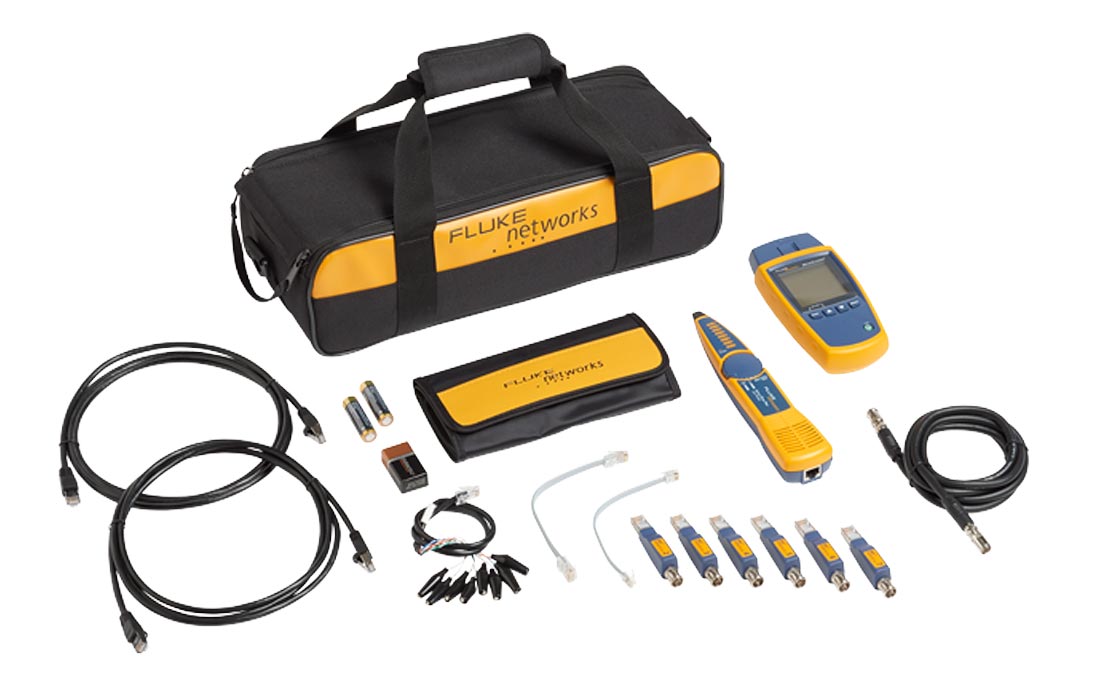

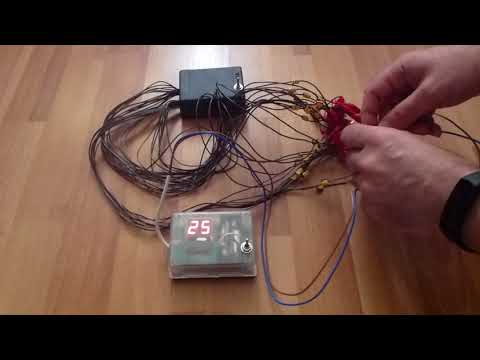

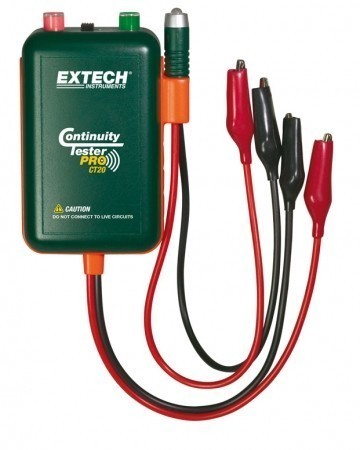

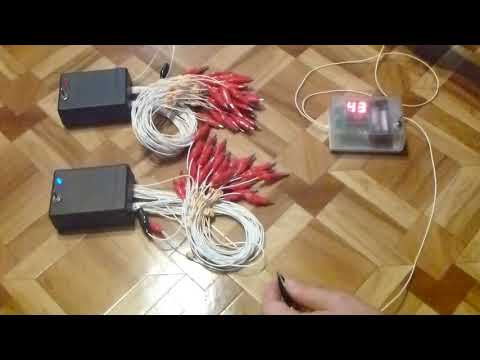

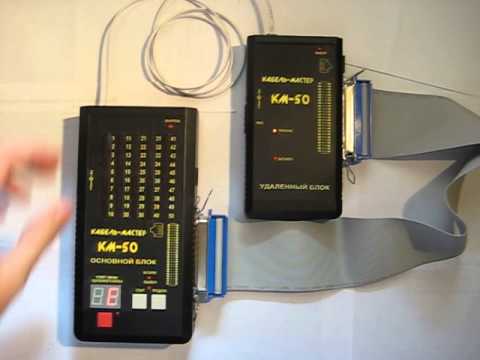

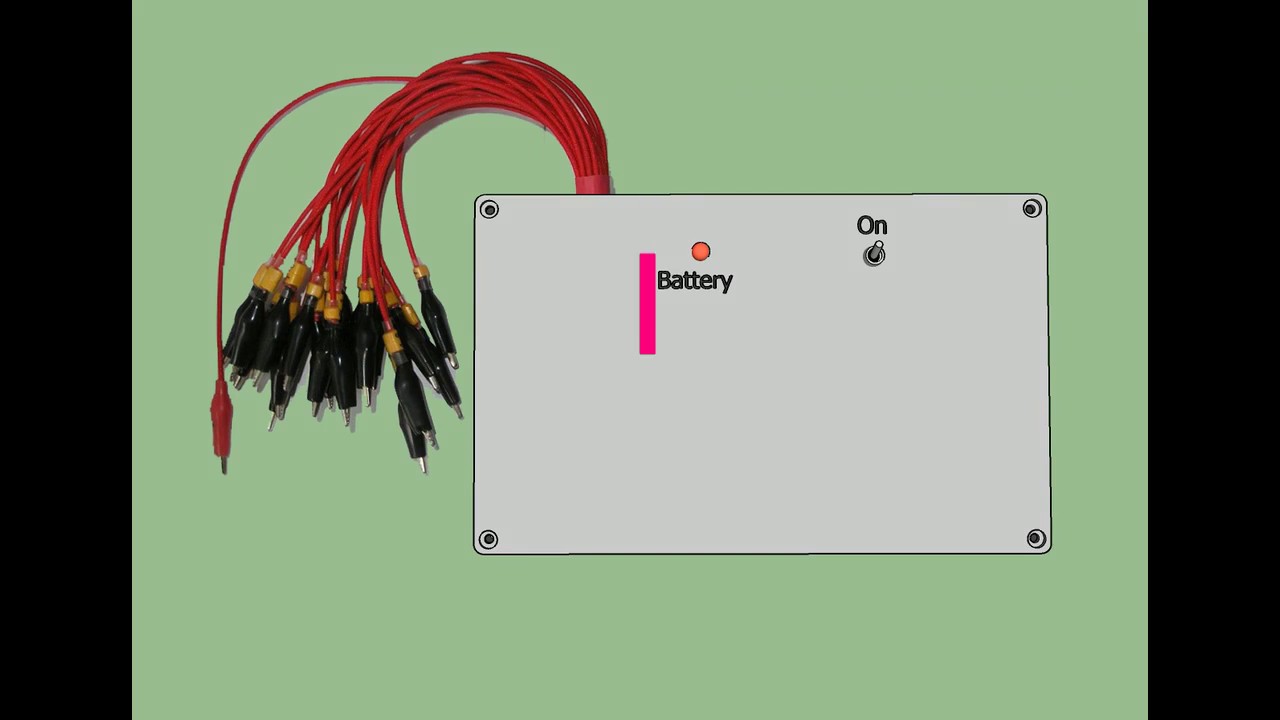

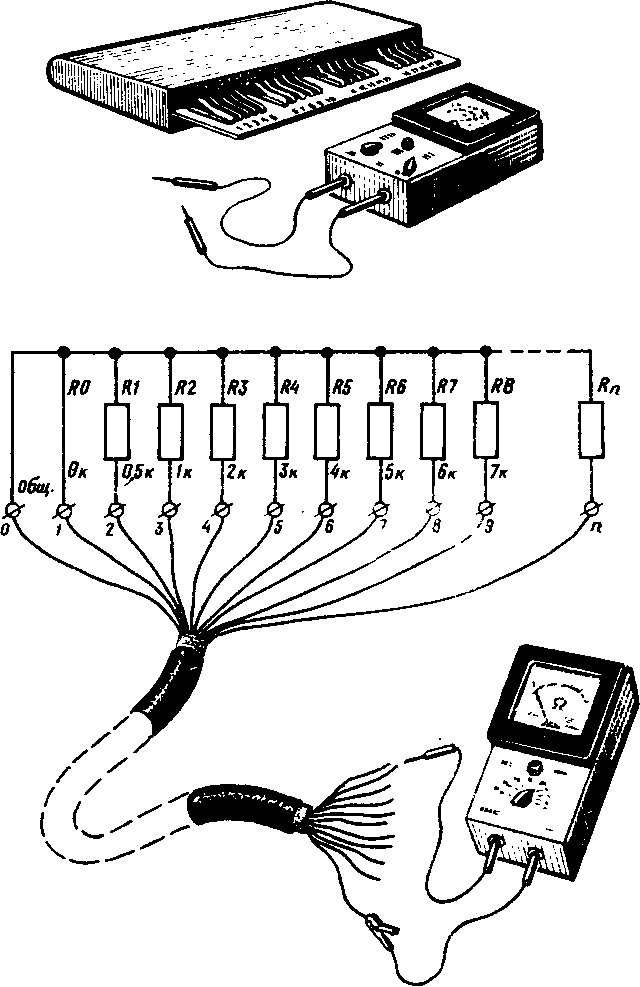

Прибор для прозвонки многожильного кабеля, демонстрация работы. Если между проводами нет короткого замыкания, лампочка гореть не будет при.

Прозвонка кабеля неотъемлемый инструмент электрика

Политика конфиденциальности и защиты персональных данных. В этом разделе Вы сможете подобрать и купить прибор для прозвонки кабеля. Этот сигнал отслеживается с помощью щупа-антенны. Чем ближе наконечник щупа к проводу с сигналом — тем громче звук издаваемый динамиком. При непосредственном контакте устройства с нужным проводником, или его изоляцией, Вы услышите максимально громкий звук. В нашем ассортименте только лучшие приборы для прозвонки от ведущих производителей. Артикул: CH Цена: 2 Артикул: GTK-G.

Прибор для прозвонки проводов – советы электрика

Стандартный и наиболее часто встречающийся случай — это когда отсутствует напряжение в какой-либо розетке или осветительном приборе, а иногда и во всех сразу. В таком варианте выбора нет — необходима прозвонка кабеля, питающего всю систему, а затем и отдельных проводов. Как правило, в распределительных коробках многоквартирных домов находится клубок никак и ничем необозначенных и кое-как заизолированных концов. Выключатели и розетки, особенно в старых домах, давно уже выслужили все сроки эксплуатации. Разобраться в этом хитросплетении и определить конкретное место, где произошел обрыв цепи непросто.

По случаю выполнения очередного заказа на изготовление прибора решил поделиться информацией о нем в посетителями сайта. Возможно, кому то прибор будет нужен и его решат повторить.

Прозвонка кабеля и проводов — методы, схемы, тестеры

Прозвонка кабеля или отбор нужных кабельных пар на кроссе и в муфте является неотъемлемой частью работы любого специалиста, связанного с кабельной инфраструктурой. Не избежать этого и при обслуживании абонентских линий телекоммуникационных операторов. Именно поэтому приборы для прозвонки кабельных линий так популярны и нашли свое место в ассортименте многих производителей измерительного оборудования, представленных на рынке РФ. Наверняка вы встречали такие названия как:. Под всеми этими названиями имеется ввиду набор, состоящий из двух основных комплектующих: генератора тонального сигнала и приемника чаще всего индуктивного щупа. Поэтому функциональные возможности такого тестового набора напрямую зависят от характеристик его составных частей.

Как проверить провод на разрыв мультиметром?

При проверке целостности кабельной продукции по одной из жил пропускают электрический ток, и в данную цепь включают омметр, лампочку или звуковое устройство, которое звенит при тестировании провода, поэтому данные испытания называют прозвонкой. Цель прозвонки может быть двоякой — проверить исправность провода, или найти два конца одной жилы. Но для единичной проверки можно соорудить прибор для прозвонки из подручных средств. Для начала нужно рассмотреть способы проверки кабелей. Данное испытание проводят только с одного конца кабеля.

Прозвонка проводов и кабелей определяет их состояние на обрыв или короткое Дисплей прибора должен показать единицу, то есть бесконечное .

Как прозванивать мультиметром провода

Приборы для прозвонки проводов

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка.

Прибор для прозвонки проводов

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром тестером для проверки исправности цепи отсутствия в ней разрывов , наличия короткого замыкания и определения её сопротивления если это необходимо. Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье. Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором.

В процессе реализации электромонтажных работах наиболее ответственным этапом во всей работе является подключение оборудования.

Приборы для прозвонки кабеля: как не ошибиться в выборе?

В электромонтажных работах одним из ответственных этапов в работе считается подключение оборудования. От правильности выполнения всех операций на этом этапе зависит успешная эксплуатация всего комплекса электроустановок на предприятии. Перед подключением производится прокладка силовых линий и кабелей, проводов цепей управления цепи вторичной коммутации. Эти цепи соединяют между собой различные элементы оборудования с пультом управления и системой защиты.

После окончания прокладки, перед подключением производится прозвонка, отдельных проводов и кабелей. В статье расскажем, зачем нужна прозвонка проводов и кабелей, рассмотрим основные способы. Термин прозвонка появился при выявлении концов одной жилы в кабеле, для лучшего понимания приведем пример.

Или вам прям чтобы 50 жил звякнуть и сразу выдать результат с нанесением маркировки фабричным способом? Вариант с постоянкой 12в интересен, впервые о нём слышу. Но мне кажется, что в конце провода из-за потерь будет пусто. Ещё варианты.

Прибор для отыскания пар концов проводов ПОПКП-1

ДЛЯ НАРОДНОГО ХОЗЯЙСТВА

С. Цацорин

ПРИБОР ДЛЯ ОТЫСКАНИЯ ПАР КОНЦОВ ПРОВОДОВ ПОПКП-1

При прозвонке многопроводных кабелей и жгутов большой длины для отыскания пар концов проводов и их соответствующей маркировки обычно работают два человека, что не всегда приемлемо. Для того чтобы с этим заданием мог справиться один человек, и был соз­дан ПОПКП-1.

Рис. 1. Принципиальная схема прибора

Принципиальная схема прибора показана на рис. 1. Основу прибора составляет коммутирующее устройство, собранное на шаговом искателе, с помощью которого обеспечивается последовательное поочередное подклю­чение напряжения питания к зажимам, расположенным на лицевой панели прибора. Всего на лицевой панели установлено 24 зажима, к которым подключаются 24 жилы многожильного кабеля или жгута. Второй конец жилы, подключенной к источнику питания, отыскивается касанием щупа выносного пульта к оголенным концам жил кабеля или жгута на другом, далеко удаленном его конце. При касании щупом второго конца подклю­ченной для прозвонки жилы замыкается цепь прохож­дения тока, загорается лампочка выносного пульта и звенит звонок, сигнализируя о том, что щуп замкнул цепь прозваниваемого провода. Если же касаться щу­пом других жил, которые в данный момент не подклю­чены к источнику питания, лампочка и звонок не срабо­тают.

После маркировки найденного конца прозваниваемой жилы для подключения к цепи прозвонки следующей жилы необходимо ползунку шагового искателя перейти на следующую ламель. Искатель должен сделать только один шаг, для чего достаточно на выносном пульте на­жать и отпустить кнопку SA2. При этом, перейдя на следующую ламель, шаговый искатель подключит напряжение питания 4-24 В к следующей в порядке номеров жиле кабеля или жгута.

Для визуального определения номера прозванивае-мой жилы в приборе используется двухразрядная инди­кация чисел, собранная на двух цифровых индикаторах HL1 и HL2, обеспечивающая индикацию чисел от 01 до 24. При этом цифровой индикатор HL1 высвечивает число единиц, a HL2 — число десятков.

Кнопка SB1 «Сброс», установленная на лицевой па­нели прибора, служит для установки ползунков шаго­вого искателя в исходное положение, которое соответ­ствует подаче напряжения питания на зажим № 1. При нажатии кнопки «Сброс» замыкается цепь питания об­мотки искателя, который, благодаря наличию размы­кающих при каждом шаге контактов ШЙ1.5 начинает работать в режиме самохода до тех пор, пока его ползунки не попадут на ламель № 1. Это обеспечивает­ся благодаря тому, что к ламели № 1, связанной с пол­зунком ШИ1. 3, не подключен минус источника питания.

Питание прибора осуществляется от сети переменного тока напряжением 220 В через трансформатор Т1 с помощью двух выпрямителей. Один рассчитан на по­лучение выпрямленного напряжения 24 В для питания обмотки шагового искателя, лампочки HL3 и звонка НА1. Второй выпрямитель служит для питания анодных цепей цифровых индикаторных ламп ИН-1 напряжени­ем 150 В. В качестве трансформатора Т1 можно использовать унифицированный трансформатор типа ТАНЗ-127/220-50. Для выпрямителя с выходным напря­жением 24 В используется одна из обмоток на 12,6 В и две обмотки по 5 В, соединенные последовательно. Для выпрямителя с выходным напряжением 150 В ис­пользуются две обмотки на 56 В и вторая обмотка на 12,6 В, соединенные также последовательно. Можно использовать и другой подходящий унифицированный трансформатор типа ТАН или любой сетевой трансфор­матор мощностью около 30 Вт с перемоткой вторичных обмоток. Лампочка HL3 рассчитана на номинальное напряжение 24 В, звонок НА1 — любого типа, рас­считанный на питание напряжением 24 В постоянно­го тока. Шаговый искатель — типа ШИ-25/4, паспорт РС3.250.049Д. Зажимы, установленные на лицевой па­нели прибора, взяты от пульта управления радиоклас­сом радиотелеграфистов типа ПУРК-24. Вместо них можно использовать и другие зажимы, позволяющие быстро и надежно подключать оголенные концы жил многожильного кабеля или жгута.

На лицевой панели прибора помимо 24 гнезд рас­положены окна для наблюдения куполов индикаторных ламп, кнопка «Сброс», тумблер включения сетевого на­пряжения, приборная двухполюсная розетка для под­ключения выносного пульта. Гнездо предохранителя может быть расположено как на лицевой, так и на задней панели. Сетевой шнур может подключаться к прибору с помощью любого соединителя или вводиться в монтаж без разъема.

Выносной пульт содержит двухполюсную вилку для подключения к прибору, кнопку «Пуск», сигнальную лампочку и звонок. Вилка соединяется с пультом двух­проводным шяуром.

Если монтаж выполнен правильно, прибор в наладке не нуждается. Для правильного включения вилки вы­носного пульта в розетку прибора на вилке и розетке делаются метки. Можно также использовать какой-либо соединитель с неодинаковыми контактами для исклю­чения возможности неправильного соединения.

Для работы с прибором необходимо оголить 24 жилы кабеля и в произвольном порядке заправить их в за­жимы. Прибор включается в сеть, нажимается кнопка «Сброс» и удерживается в нажатом состоянии, пока шаговый искатель не прекратит отработку в режиме самохода и не выйдет ползунками на ламели № 1, что контролируется но цифровому индикатору. Затем можно приступать к прозвонке многожильного кабеля или жгута. Оператор покидает место установки прибора и с подключенным к прибору выносным пультом направ­ляется к другому концу кабеля. Если длина кабеля очень велика и нет возможности использовать пульт с такими длинными проводами, можно использовать контрольную пару проводов прозваниваемого кабеля, обеспечив ее правильное подключение к розетке прибора и к вилке пульта. Обычно это не вызывает трудностей, так как контрольная пара проводов бывает разно­цветной.

На удаленном от прибора конце кабеля зачищают от изоляции все жилы с таким расчетом, чтобы при сжатии в пучок все они замыкались одна с другой. Весь кабель делят примерно на две равные части проводов, замыкают между собой провода одной половины и ка­саются этого пучка щупом. Если лампочка не загорится и звонок не зазвенит, значит, искомая жила находится в другой половине проводов. Затем та половина, в кото­рой находится искомая жила, вновь делится на две части и вновь ищется та часть, которая при прозвонке дает сигнал прохождения тока. Деление пучка прово­дов производят, пока не останется один провод, при касании к которому появляется сигнал. Этот провод маркируется номером 1. Затем нажимается и отпус­кается кнопка «Пуск» я таким же способом ищется конец провода № 2. Так находят и маркируют все 24 провода. Найденные жилы при поиске следующей в пучок уже не соединяют, и количество жил в пучке постепенно уменьшается.

Оператор, находясь на другом, удаленном от прибора конце кабеля, не может пользоваться цифровым инди­катором номера прозваниваемой жилы и нумерует их по порядку возрастания номеров. Цифровой индикатор может использоваться в тех случаях, когда кабель свернут в бухту и оба его конца находятся около прибора.

Деление жгута проводов при прозвонке пополам значительно сокращает количество замеров. Так, при поиске одного провода в кабеле, состоящем из 100 жил, при поочередной прозвонке каждого провода в худшем случае пришлось бы осуществить 100 замеров. При де­лении же пополам искомый провод находится всего за семь замеров.

Если при прозвонке очередной жилы она указанным способом не находится, соединяют в общий пучок все провода кабеля. Если и теперь касание щупом общего пучка не приводит к появлению сигнала, значит, иско­мая жила кабеля оборвана.

Определив и замаркировав все 24 провода, оператор возвращается к прибору, маркирует концы проводов, присоединенные к зажимам прибора соответственно но­мерам зажимов, отключает их от зажимов, подключает к зажимам следующую партию проводов того же кабе­ля, если кабель содержит более 24 проводов, произво­дит сброс, направляется к удаленному концу кабеля и начинает прозвонку следующей партии проводов. Теперь их нужно маркировать, начиная с 25-го номера на обо­их концах кабеля.

При практической работе прибор оказался не толь­ко простым и надежным в изготовлении, но и очень удобным в работе.

Издание для досуга

Составитель Вильямс Адольфович Никитин

В помощь радиолюбителю. Выпуск 102

Заведующий редакцией А. В. Куценко

Редактор М. Е. Орехова

Художник В. А. Клочков

Художественный редактор Т. А. Хитрова

Технический редактор 3. И. Сарвина

Корректор И. С. Судзиловская

ИБ № 2240

Сдано в набор 02.12.87. Подписано в печать 28.03.88. Г-22210. Формат 84Х108 1/32. Гарнитура литературная. Печать высокая. Усл. п. л. 4,2. Усл. кр.-отт. 4,52. Уч.-изд. л. 4,13. Тираж 900 000 экз. За­каз 7 — 3611. Цена 30 к. Изд. № 2/г-500. Ордена «Знак Почета» Издательство ДОСААФ СССР. 129110, Москва, Олимпийский просп., 22. Головное предприятие республиканского производственного объ­единения «Полиграфкнига». 252057, Киев, ул. Довженко, д.

ББК 32.884.

19 В80

Составитель В. А. Никитин

Рецензент Ю., И., Крылов

В помощь радиолюбителю: Сборник. Вып. 102/ В80 Сост. В. А. Никитин. — М.: ДОСААФ, 1988. — 79 с, ил.

30 к.

Приведены описания конструкций, принципиальные схемы и мето­дика расчета некоторых их узлов. Материалы статей рассчитаны на творческое повторение в радиолюбительской практике.

Для широкого круга радиолюбителей.

2402020000 — 042

В—————–15 — 88

072(02) — 88 ББК 32.884.19 6Ф2.9

© Издательство ДОСААФ СССР, 1988

OCR Pirat

Многожильный кабельный трассировщик | Electronic Design

Первоначально опубликовано Полом Стеннингом в ETI, август. 1995

• Диаграммы и схемы

Представьте, что вы сталкиваетесь с дюжиной или более концов кабеля, все того же цвета и без опознавательных знаков. Остальные концы появляются в другую часть здания, и вы не можете знать, в какой это который.

Вы можете использовать тестер непрерывности и длинный провод для удлините один из проводов зонда. Но если бы у вас было пятьдесят проводов и пять минут ходьбы от одного конца до другого, это займет у вас хороший рабочий день, просто чтобы проследить их все!

Представленная здесь система многожильного кабеля разработана чтобы сделать такую ​​работу менее кошмарной! Отправитель подключено до 64 проводов на одном конце, а затем блок считывания используется для обозначения того, что есть что с другого конца. Показания просто подключается к любым двум проводам на другом конце, и дисплей показывает, к какому номеру провода подключен положительный вывод к. В отличие от некоторых коммерческих систем, эта система не требует отдельное известное общее соединение между двумя блоками.

Оба устройства питаются от батарей, что позволяет использовать их в ситуациях, когда сетевое питание недоступно. Красный светодиод на каждом блоке указано, что с аккумулятором все в порядке. Если светодиод не горит или светится очень слабо, батарею следует заменить. В прототипе использовались аккумуляторы

PP3, но для более штатных лучше использовать батареи 9В большей емкости, для Например, шесть элементов типа АА в подходящем держателе. Недорогой разъем 9 В также можно использовать сетевые адаптеры. Двузначный семисегментный светодиод дисплей на блоке считывания гаснет, когда он не подключен к кабелю для экономии заряда батареи.

Эта система никогда не должна использоваться на кабелях под напряжением. Убедитесь, что оба конца кабелей, подлежащих трассировке, отсоединяются перед использованием этого система. Если есть сомнения, проверьте с помощью измерительного прибора. Подключение к кабели под напряжением могут привести к повреждению этой системы и могут поставить под угрозу Оператор.

Решения по схемотехнике
С любым кабелем системы слежения, по каждому проводу должен передаваться отдельный сигнал. затем сигнал идентифицируется на другом конце. Несколько систем были рассмотреть, прежде чем принять решение о простом решении, используемом здесь.

Аналоговая система, использующая разные уровни напряжения, управляется прежде всего потому, что это не сработало бы с моим планом специальный заземляющий провод между двумя половинами системы. Шум срабатывание и падение напряжения в длинных кабелях также могут повлиять на Результаты.

Затем я рассмотрел цифровую систему кодирования, в которой серийный код передается по каждому проводу. Хотя это сработало бы хорошо, это приведет к довольно сложной конструкции. Система, использующая различные частоты также учитывались, но снова исключались для причины сложности.

Вопросы дизайна
В конце концов я остановился на система, которая посылает импульсы разной длины по каждому проводу. приемник просто должен измерить длительность импульса, чтобы определить к какому проводу он подключен. Это имеет то преимущество, что относительно просто и дешево.

Единственная потенциальная проблема заключается в том, что емкость длинных кабели могут повлиять на форму импульса. С помощью логических устройств с симметричные выходы для управления кабелем (логика серии 74HC), любые искажение формы импульса должно происходить одинаково на нарастании и падающие края. Это хорошо работает на практике, обеспечивая получение Устройство имеет вход триггера Шмитта. Тактовая частота достаточно низким, поэтому любое искажение формы импульса должно быть достаточно серьезным, прежде чем это повлияет на точность считывания.

Если предполагается использование кабелей большой длины, рекомендуется использовать Логические устройства 74AC для выходного привода. устройства 74AC имеют выходной сигнал +/- 16 мА по сравнению с +/- 4 мА для 74HC, поэтому они должны быть менее подвержены влиянию емкостных нагрузок. Однако они не так легко доступны, и обычно в два или три раза больше, чем цена устройств 74HC.

Устройства 74LS не очень подходят из-за наличия несимметричные выходы (они могут потреблять 8 мА, но только 400 мкА).

Одновременно заводится только один провод. Это необходимо для выполнения требование отсутствия общего провода заземления. Весь вывод линии обычно имеют высокий уровень, а низкий импульс появляется на каждом проводе в повернуть. Общее время, необходимое для циклического обхода всех выходов, равно примерно полсекунды

Блок считывания имеет два щупа, которые для ясности я буду называть как датчик «Чтение» и датчик «Не чтение». Дисплей на отсчете указывается номер провода, который «Чтение» зонд подключен к. Зонд «Не читающий» может быть подключен к любой другой провод. Пожалуйста, помните, что шины питания в Sender Блоки считывания не связаны друг с другом, поэтому ссылка нужна.

Зонд «Непоказания» внутренне подключен к считывающему устройству положительная рейка. Таким образом, уровень на датчике «Чтение» становится низким. на время, в зависимости от того, к какому проводу он подключен. Тогда провод, к которому подключен щуп «Не читающий», становится низким, это эффективно приводит к тому, что датчик «Чтение» становится на 5 В выше, чем логика высокого уровня. Это не достигает логических устройств из-за цепь резистор-диод, и игнорируется.

Надеюсь, это понятно — это не самый простой способ описывать!

Операция цепи — блок-передатчик
Начнем с блока-передатчика. Показана полная схема на рисунке №.

IC1a и IC1b (4093) образуют генератор, работающий на частоте около 5 кГц. Это приводит в действие счетчик 4024 (IC2). Выходы IC2 и др. счетчика (IC3) сравниваются логическим компаратором (IC4), выход из которых становится низким, когда два входа равны. Это сбрасывает IC2 и увеличивает IC3.

Предположим, что десятичное значение выходов IC3 равно десяти. Также предположим, что IC2 только что был сброшен, поэтому значение его выходов равно нуль. Эти два выходных значения не равны, поэтому выход на выводе 19 IC4 высокий. Как только IC2 получит десять тактовых импульсов от генератора, его выход будет равен выходу IC3, а выход IC4 станет низким. Это увеличит IC3, поэтому он выводится значение равно одиннадцати, а также сбросить IC2, чтобы его выходное значение снова нуль. Как только это происходит, выходы счетчика больше не равны, поэтому выход IC4 снова станет высоким. Последовательность сейчас повторяется, но на этот раз требуется одиннадцать тактовых импульсов, прежде чем два выхода счетчика равны.

Выходы IC3 декодируются в 64 отдельных выхода IC5 через IC13. 74HC138 представляет собой декодер от трех до восьми строк с выходы с активным низким уровнем. IC5 декодирует в банки по восемь, которые затем индивидуально декодируются с помощью IC6 до IC13

Следовательно, каждая из этих декодированных строк поочередно переходит в низкий уровень на период определяется количеством тактов, необходимых для двух выходы счетчика становятся равными. Ссылаясь на предыдущий например, выход «10» (SK11) будет низким в течение десяти тактов, и выход «11» (SK12) будет низким в течение одиннадцати тактов. выходной номер — это номер терминала SK меньше одного.

Выход «0» от SK1 будет низким в течение очень короткого времени, установите значениями C7 и R6. Это может не работать должным образом на практике, поэтому может быть лучше просто использовать выходы от «1» до «63». Задержка компоненты оказались необходимыми для обеспечения сброса IC2 правильно и IC3 увеличивается правильно.

Если требуется меньше полных 64 выходов, вы можете опустить некоторые устройств 74HC138 с более высокими номерами. В этом случае подключите провод от контакта 4 позиции первого опущенного устройства к SK66. Это приведет к сбросу системы счетчиков при отсутствии устройство достигнуто, ускоряя процесс, не создавая нежелательные выходы.

Первоначально я планировал запустить схему от 6-вольтовой батареи с на диоде падает 0,7В. Однако частота генератора была зависит от напряжения питания, поэтому длительность выходного импульса будет меняться по мере разрядки батареи.

Вместо этого я использовал регулятор 78L05, работающий от 9В батареи. Светодиод (D1) на регуляторе загорается, когда напряжение на нем превышает примерно 2,5 В, что указывает на то, что батарея в порядке. светодиод добавочный резистор (R4) имеет большое значение для обеспечения недостаточного через него протекает ток, нарушающий действие регулятора. Если вы используете батарею с более высоким напряжением или источник питания от сети единицу, вам может понадобиться увеличить R4 или опустить D1 и R4 полностью.

Работа схемы — блок считывания
Обратите внимание, что каталожные номера компонентов начинаются с 1 на обоих Отправитель и считывание. Постарайтесь не запутаться!

IC1b и IC1c образуют генератор, такой же, как и в блок отправителя. Одно значение резистора изменяется в диапазоне +/- 10%, чтобы устройство можно было откалибровать. Выход подключен к Тактовый вход IC2

Частота генератора этого типа меняется в зависимости от делает из 4093 IC. Во избежание проблем используйте ту же марку 4093 IC в блоках отправителя и считывателя. Обычно в этом можно убедиться, покупать их в одном и том же месте в одно и то же время.

IC2 и IC3 представляют собой десятичные счетчики с декодированными 7-сегментными выходами. Эти выходы подключены к дисплеям через эмиттерный повторитель. схемы. Выход переноса (CO) IC2 подключен к часам. ввод IC3, поэтому IC3 увеличивается, когда IC2 переходит от девяти к нуль. Таким образом, IC3 управляет отображением десятков, а IC2 считает единицы измерения.

Измерительные щупы подключаются к SK1 («Не чтение») и SK2 («Чтение»). Вход «Чтение» защищен резисторами R1, D1 и D2, т.к. описано ранее. R2 удерживает вход на низком уровне, когда он не подключен, затемнение дисплея для экономии заряда батареи. IC1a инвертирует сигнал. Когда устройство подключено к Sender, выход IC1a обычно имеет низкий уровень и становится высоким при выходном импульсе отправителя.

Когда вход высокий (выход IC1a низкий), часы блокируются. входы (вывод 2) IC2 и IC3 удерживаются на высоком уровне (через IC1d), так что счетчики не реагируют на тактовый вход. Дисплей включить входы (контакт 3) также поддерживаются на высоком уровне, поэтому дисплеи освещенный.

Когда вход становится низким, входы сброса (контакт 15) IC2 и IC3 переходят в высокий импульс на мгновение, сбрасывая счетчики. Этот короткий импульс сброса также подается на генератор через D7, чтобы привести осциллятор в соответствие с единицей отправителя. Часы запрещающий вход переходит в низкий уровень, позволяя счетчикам считать часы импульсы и входы включения дисплея также становятся низкими, отключая дисплеи. Этот период гашения короткий и едва заметен на упражняться.

Когда вход снова становится высоким, на дисплеях отображается номер дошли счетчики. Это число зависит от времени, в течение которого вход был низким, и, следовательно, это номер провода.

Схема блока питания такая же, как в Sender единица.

Конструкция печатной платы
Поскольку в обеих печатных платах используются одинаковые номера компонентов, детали список был разделен на две отдельные части. Сохранить путаница, может быть проще полностью собрать одну печатную плату за один раз. время.

Конструкция печатной платы очень проста и требует небольшой комментарий от меня. Обратите внимание, что некоторые проводные связи проходят под компонентов, поэтому они должны быть установлены в первую очередь. Используйте контактные выводы или однорядная соединительная колодка для выносных компонентов — особенно на печатной плате передатчика — это сильно усложнит проводку Полегче. Просверлите отверстие в плате считывания ниже VR1, чтобы ее можно было регулируется после установки в корпус.

Светодиоды пока не подходят. В блоке Sender установлен светодиод на корпусе, поэтому контакты клемм должны быть установлены на печатной плате. в Светодиод должен проходить через отверстие в корпусе, чтобы он Лучше припаять, как только все будет собрано.

На прототипе были припаяны микросхемы и светодиодные дисплеи. непосредственно в печатную плату. Вы можете найти полезным использовать сокеты для дисплеи, чтобы расположить их подальше от печатной платы.

Вы также можете установить микросхемы в гнезда, особенно IC6. через IC13 на устройстве Sender, так как они, скорее всего, поврежден, если устройство непреднамеренно подключено к низковольтной линии провода. То же самое относится к IC1 на блоке считывания. Если единицы случайно подключены к проводке под напряжением сети, они почти наверняка будут повреждены без возможности восстановления.

Футляр блока передатчика
Блок передатчика подходит аккуратно в недорогой пластиковой коробке типа MB6, которая легко доступный. Все построено на крышке, упрощая строительство.

Накладка на крышку показана на рис. #. Эта схема может быть фотокопируется и используется в качестве шаблона для сверления. Дополнительная копия может быть закреплены на крышке перед окончательной установкой компонентов.

Недорогая клеммная колодка 5А использовалась для кабельных соединений на Прототип. Провода с одной стороны проходят через маленькие (1,5мм) отверстия в коробке, чтобы добраться до печатной платы. Протолкните эти провода через снаружи, чтобы не поднять накладку.

Вы можете использовать соединители барьерной полосы (тип с одним винтом терминал и задняя бирка для пайки), но это дороже.

Совершенно очевидно, что нет необходимости использовать все крепежные отверстия в разъемы клеммной колодки, четыре винта на 12-контактную длину достаточный. Винты и гайки M3 идеально подходят. Плата крепится на двух торцевые крепежные винты среднего ряда клеммной колодки. Если вы подходите 12-миллиметровые прокладки вместо гаек на этих двух винтах, печатная плата может крепятся к ним двумя короткими винтами М3.

Светодиод устанавливается в обычный светодиодный зажим, для которого требуется 6,5 мм дыра. Для выключателя питания необходим прямоугольный вырез (небольшой ползунковый переключатель). Однако, если вы используете рисунок # в качестве наложения, вы можно просто просверлить большое круглое отверстие и скрыть его накладкой! Ползунковые переключатели обычно не поставляются с крепежными винтами M2, поэтому вам нужно будет заказать их отдельно.

Соединение очень простое. Сначала каждый терминал на внешней стороне корпуса подключается к соответствующей маркировке точка на печатной плате. Позаботьтесь о том, чтобы получить их правильно, хотя любые ошибки будут появляться во время тестирования.

Светодиод следует подключить к соответствующим точкам на печатная плата. Если вы сомневаетесь в распиновке светодиодов, поднимите ее. на свет, чтобы вы могли видеть его внутренности. Анодный провод подключается к меньшему внутреннему элементу с одной стороны, а катод к кусок большего размера с чашевидной формой в верхней середине. Это легко помните, если вы думаете о чаше для катода и рычаге для анода (то же самое начальные буквы). Этот простой метод идентификации потенциальных клиентов работает верно для всех обычных одноцветных светодиодов видимого диапазона и большинства инфракрасных светодиоды. Однако на него не следует полагаться для некоторых из более причудливые светодиоды, такие как многоцветные, мигающие и слаботочные типы.

Анод светодиода подключается к контакту, ближайшему к краю печатная плата. Наконец, подключите провод батареи и переключатель к печатной плате. Отрицательный (черный) провод аккумулятора идет на SK66, а аккумулятор положительный (красный) провод идет к центральному контакту переключателя. Подключить кусок провода между SK67 на плате и самым верхним выключателем Терминал.

На прототипе сохранена батарея PP3 с самоклеящийся кабельный зажим в форме буквы «С». Двухсторонний липкий коврик может быть более доступным решением. Если вы используете больший емкость батареи, например, 6 элементов типа АА в подходящем держателе, вы нужно придумать какой-нибудь метод обеспечения этого. Убедитесь, что ваш предлагаемый держатель батареи подойдет к корпусу перед его заказом — вы может потребоваться использование двух или более держателей батарей меньшего размера, подключенных к ряд.

Корпус блока считывания
Прототип блока считывания выполнен в корпусе типа MB2. Однако это было слишком тесно для комфорта, и углы печатную плату пришлось подпиливать. Тип MB3 немного больше и будет лучшим выбором. Если вы хотите использовать более высокую емкость батарея вам может понадобиться что-то еще больше.

Накладка на переднюю панель прототипа показана на рисунке #. Это может иметь ограниченное применение, если вы не используете корпус MB2, но это дает некоторое представление о планировке.

Вам нужно будет сделать прямоугольное отверстие для светодиодных дисплеев. показать через. Как упоминалось ранее, с помощью наложения вы можете скрыть любые неровности в вашей стрижке. Кусок красного фильтра материал, установленный за вырезом, значительно улучшит контрастность дисплея.

Печатная плата отделена от крышки коробки прокладками длиной 12 мм. На прототипе кусок пластикового листа (имеется в наличии у модели магазины) был установлен за печатной платой, чтобы батарея не вызывала короткие замыкания. Это адекватно сохранило батарею в MB2. кейс, но если вы используете кейс MB3, вам может понадобиться добавить немного пена, чтобы он не гремел.

Прежде чем окончательно закрепить печатную плату, необходимо завершить проводку. Светодиод припаивается непосредственно к печатной плате, однако вам потребуется сформируйте выводы так, чтобы они были видны через отверстие в корпусе. Возможно, вам придется намотать провода, чтобы предотвратить их короткое замыкание. светодиод подключение анода на печатной плате ближе всего к R20.

Минус батареи соединяется с SK4, а плюс батареи соединяется к SK3 через коммутатор. Положительный (+) тест-лид («Чтение» вывод) подключается к SK2, а минус (-) к SK1. Эти ведет проденьте через маленькие отверстия, показанные в корпусе, и свободные концы могут быть снабжены зажимами типа «крокодил» или чем-то подобным. Завяжите кабели внутри корпуса, чтобы не напрягать печатную плату, если их потянуть.

Тестирование
Если вы тщательно сконструировали юниты и удача на вашей стороне, они должны работать с первого раза. Все, что вам нужно будет сделать, это откалибровать блок считывания.

Сначала лучше протестировать блоки, подключив прямо вместе. Как только это работает нормально, вы можете попробовать их с помощью длина многожильного кабеля.

Включить блок считывания. Должен загореться светодиод «Battery OK», и дисплей должен быть пустым. Соедините два измерительных провода вместе и дисплей должен загореться и показать число от 00 до 99. Скорее всего, будет отображаться 00 из-за дребезга контактов при касании. зонды вместе. Если вы можете заставить его показывать номер, отличный от 00 (резко соприкоснувшись щупами), вы можете быть уверены что работает нормально.

Теперь включите модуль Sender. Это ничего не должно делать интересно, но светодиод должен загореться.

Подключите датчик положительного считывания к клемме 63 на отправителе, и подключите минус к любой другой клемме. Дисплей должен показывать постоянное число, хотя оно может чередоваться между двумя соседние номера. Вы должны просто видеть дисплей мерцают примерно два раза в секунду.

Отрегулируйте VR1 в Sender, пока на дисплее не появится 63. Найдите точки, где показания чередуются между 62 и 63, и между 63 и 64. Установите предустановку посередине между этими двумя точки.

Если предустановленному диапазону недостаточно, возможно, потребуется настроить значение R4 или R21. Если два времязадающих конденсатора 1n0 и две микросхемы 4093 из одной партии (куплены в одном месте) в то же время), у вас не должно быть проблем.

Теперь попробуйте соединить положительные щупы друг с другом. терминалы по очереди. Вы должны отобразить соответствующий номер. Вы можете получить один номер при подключении зонда, а затем другой, который остается постоянным. В этом случае просто игнорируйте первый число.

Как упоминалось ранее, вывод нуля может работать некорректно. из-за того, что пульс такой короткий. Если это так, вы были бы лучше всего просто игнорировать это.

Если вы строите более одной пары блоков, обратите внимание что они откалиброваны попарно. Четко обозначьте единицы, чтобы правильные единицы всегда используются вместе.

Более длинные кабели
Если у вас есть длинный кусок многожильный кабель под рукой, попробуйте агрегаты на нем. Это невозможно указать максимально допустимую длину кабеля, так как это зависит в основном от емкости, которая в свою очередь зависит от кабеля строительство. В случае отдельных проводов это зависит от того, как они установлены, например, находятся ли они в металлическом кабелепроводе и как плотно они упакованы.

Если у вас есть проблемы с длинным кабелем, влияющим на чтения, есть несколько вещей, которые вы можете попробовать. Во-первых, вы можно попробовать использовать устройства 74AC138 для выходного диска, как описано ранее. Во-вторых, вы можете попробовать уменьшить тактовую частоту. Просто увеличьте номиналы обоих конденсаторов C1. Не забудьте заново настроить VR1 после изменения любых значений.

Проблема вызвана тем, что края не поднимаются и не опускаются быстро. Если общее время нарастания и спада превышает примерно половину часов период, есть вероятность неточности. Замедляя часы, мы эффективно расширяем диапазон приемлемости.

Недостатком этого является то, что время, необходимое для получения действительного чтение увеличится, хотя даже если это займет несколько секунд, все равно гораздо быстрее, чем возиться с мультиметром. Если конденсаторы увеличены до 10n, время для получения достоверных показаний будет не более пяти секунд, что кажется разумным и должно позволять идентифицировать кабели большой длины без проблемы. Это, вероятно, самый большой практичный конденсатор. ценить.

Если вы будете тестировать только ограниченное количество проводов, вы можете уменьшить эту временную задержку, удалив одну или несколько выходных ИС и соединение положения контакта 2 первого пустого пространства IC с SK65 (см. описание схемы ранее). Полученная экономия времени может быть весьма значительным, так как более высокие числа требуют больше времени чем меньшие числа.

Схемы

• Принципиальная схема — передающий блок
• Принципиальная схема — блок считывания
• Рисунок печатной платы — блок передатчика
• Рисунок печатной платы — блок считывания
• Компоновка компонентов печатной платы — отправитель Блок
• Схема компонентов печатной платы — считывание Блок
• Передняя панель — блок передатчика
• Передняя панель — блок приемника

Zip-файлы

• Передние панели в Формат CorelDraw
• Печатная плата Gerber Файлы

Перечень деталей — передающий блок

Резисторы (все 5% 0,25 Вт или лучше)
Р1	22К
Р2	100К
Р3, Р5	4K7
Р4, Р6	1К0
Конденсаторы
С1	1n0
С2	10u 25В	Радиальный выбор
С3, С4, С5	100n
С6	2u2 35В	Радиальный выбор
С7	470p
Полупроводники
IC1	4093	Счетверенный логический элемент И-НЕ
ИК2, ИК3	4024	7-ступенчатый двоичный счетчик
ИК4	74HC688	8-битный логический компаратор
IC5, IC6, IC7, IC8, IC9, IC10, IC11, IC12, IC13	74HC138	Декодер от 3 до 8 строк
IC14	78Л05	Регулятор напряжения 5 В 100 мА
Д1	КРАСНЫЙ СВЕТОДИОД



Разное
Тип корпуса MB6, код печатной платы ???, клеммная колодка (6 шт. ), направляющая SPDT переключатель, светодиодный зажим, батарея PP3, зажим для батареи PP3, провод.

Список деталей — блок считывания

Резисторы (все 5% 0,25 Вт или лучше)
Р1,Р19 ​​	4K7
Р2	100К
Р3	22К
Р4	68К
Р5, Р6, Р7, Р8, Р9, Р10, Р11, Р12, Р13, Р14, Р15, Р16, Р17, Р18	680R
Р20	1К0
Р21	27К
ВР1	10К	Горизонтальная предустановка
Конденсаторы
С1	1n0
С2	47у 16В	Радиальный выбор
С3, С4, С5, С7	100n
С6	220p
Полупроводники
IC1	4093	Счетверенный логический элемент И-НЕ
ИК2, ИК3	4026	Десятичный счетчик (7-сегментный вывод)
IC4	78Л05	Регуляторы напряжения 5 В 100 мА
ТР1, ТР2, ТР3, ТР4, ТР5, ТР6, ТР7, ТР8, ТР9, ТР10, ТР11, ТР12, ТР13, ТР14	BC548	NPN-транзистор
Д1,Д2,Д6,Д7	1N4148	Диод
Д3,Д4	0,3-дюймовый катод Com, красный 7 Сегментный светодиодный дисплей
Д5	КРАСНЫЙ СВЕТОДИОД



Разное
Тип корпуса MB2, печатная плата, красные и черные зажимы-крокодилы, ползунковый переключатель SPDT, Красный светодиодный фильтрующий материал, светодиодный зажим, аккумулятор PP3, зажим для аккумулятора PP3, wire

---

Этот проект, включая весь текст, изображения и диаграммы, авторское право 1991 — 2003 Пол Стеннинг. Никакая часть этой статьи не может быть воспроизводиться в любой форме без предварительного письменного разрешения Пола Стеннинг и WallyWare, Inc. Считается, что все детали точны, но мы не несем ответственности за какие-либо ошибки.

Что такое тестирование кабеля. Как проводится тестирование кабелей

Прокладка кабелей — дело дорогое, и к нему нужно относиться осторожно. Затраты на замену после того, как все маршруты скрыты, больше. Неисправность не всегда видна как раздавливание, изгиб или перекручивание. Убедитесь, что ваш установщик кабелей предусмотрел защиту установленных кабелей от действий других работников. Это значительно дешевле, чем замена кабеля в будущем. Если кабельные трассы защищены и их невозможно открыть между заделкой и установкой, идеально на время закрепить кабели, чтобы их можно было протестировать до того, как трассы будут защищены.

Зачем нужны испытания кабелей?

Тестирование кабеля производится для снижения времени тестирования. Это делается для проверки:

• Кабель на соответствие
• Качество кабеля
• Функциональность кабеля

Во многих случаях неисправность кабеля можно увидеть задолго до того, как она станет реальной проблемой. Визуальный осмотр всех кабелей на вашем объекте — отличный способ найти проблемы до того, как они приведут вас к простою. Ищем коррозию на меди, трещины в изоляции, влажность на кабелях и многие другие признаки повреждения кабелей.

Неисправности кабелей стоят денег и вызывают сбои, поэтому существует огромный спрос на методы тестирования кабелей, чтобы убедиться, что кабели и соединения находятся в хорошем состоянии, а также обеспечить быстрое обнаружение повреждений кабелей.

Испытания кабелей для прогнозирования и устранения неисправностей являются жизненно важными задачами для всех, кто занимается распределением электроэнергии. Доступен широкий спектр методов тестирования и тестового оборудования, позволяющих эффективно решить эту проблему, но, тем не менее, тестирование кабелей может быть сложной задачей.

По этой причине ресурсом, столь же важным, как и само испытательное оборудование, является доступ к экспертным знаниям, которые помогут выбрать лучшее оборудование для работы и использовать его таким образом, чтобы оно давало наилучшие результаты

Что такое Выполнено во время тестирования кабеля?

Ниже приведены тесты и проверки, которые должны быть выполнены перед подачей питания на низковольтный кабель с номинальным напряжением 600 В или ниже.

• Сравните характеристики кабелей с чертежами и спецификациями. Обратите внимание на количество комплектов, размер кабеля, прокладку и характеристики изоляции. Отметьте эти пункты в тестовом листе.
• Проверьте открытые части кабеля на наличие материальных повреждений. Посмотрите на состояние оболочки кабеля и изоляции открытых участков. Убедитесь, что точки подключения соответствуют показанным на однолинейной схеме проекта.
• Проверить болтовые электрические соединения на наличие высокого сопротивления с помощью калиброванного динамометрического ключа, низкоомного омметра или термографического исследования.
  • При использовании калиброванного динамометрического ключа см. Таблицу ANSI/NETA 100.12 Стандартные крепежные детали США, значения момента затяжки болтов для электрических соединений.
  • Необходимо сравнить значения аналогичных болтовых соединений и проверить, какое значение смещается более чем на пятьдесят процентов от наименьшего значения в случае использования омметра низкого сопротивления.
• При визуальном осмотре низковольтных проводов и кабелей обратите внимание на состояние открытой оболочки кабеля и изоляции.
• Осмотрите компрессионные соединения, убедившись, что разъем правильно рассчитан на установленный размер кабеля и имеет надлежащие углубления.
• Выполните проверку сопротивления изоляции каждого проводника по отношению к заземлению и соседним проводникам. Период испытания должен составлять 1 минуту при напряжении в соответствии с опубликованными данными производителя.
• Если литература от производителя отсутствует, примените 500 В постоянного тока для кабеля с номинальным напряжением 300 В и 1000 В постоянного тока для кабеля с номинальным напряжением 600 В. Значения сопротивления изоляции должны соответствовать опубликованным данным производителя. Если данные от производителя отсутствуют, значения должны быть не менее 100 МОм. Выполните тесты непрерывности, чтобы убедиться в правильности подключения кабеля и фазировки.
• Проверить равномерность сопротивления параллельных проводников с помощью низкоомного омметра. Измерьте сопротивление каждого кабеля отдельно и исследуйте отклонения сопротивления между параллельными проводниками.

Ниже приведены различные виды испытаний, которые проводятся на кабелях:

Следующие испытания являются типовыми испытаниями электрического силового кабеля.

1. Персульфатный тест (для меди)
2. Испытание на отжиг (для меди)
3. Испытание на растяжение (для алюминия)
4. Испытание на обертывание (для алюминия)
5. Проверка сопротивления проводника (для всех)
6. Проверка толщины изоляции (для всех)
7. Измерение общего диаметра (где указано) (для всех)

Физические испытания изоляции и оболочки

1. Прочность на растяжение и удлинение при разрыве
2. Созревание в воздушной печи
3. Старение в авиабомбе
4. Старение в кислородной бомбе
5. Горячий набор
6. Маслостойкость
7. Прочность на разрыв
8. Сопротивление изоляции
9. Испытание высоким напряжением (погружение в воду)
10. Испытание на воспламеняемость (только для SE-3, SE-4)
11. Испытание на разрыв водой (для изоляции)

Приемочные испытания: Приемочные испытания составляют:

1. Отжиг (для меди)
2. Испытание на растяжение (для алюминия)
3. Испытание на обертывание (для алюминия)
4. Проверка сопротивления проводника
5. Испытание на толщину изоляции и оболочки и общий диаметр
6. Прочность на растяжение и удлинение при разрыве изоляции и оболочки
7. Испытание изоляции и оболочки на отверждение в горячем состоянии
8. Испытание высоким напряжением
9. Проверка сопротивления изоляции

Стандартное испытание : Следующее должно представлять собой стандартное испытание.

1. Проверка сопротивления проводника
2. Испытание высоким напряжением
3. Проверка сопротивления изоляции

Как проводится тестирование кабеля?

Ниже приведены тесты, проводимые при тестировании кабелей:

Тест на непрерывность

• Тест на непрерывность (также называемый измерением низкого сопротивления) измеряет низкое сопротивление кабелей от 1 мОм до 250 Ом .
• Проверку непрерывности можно проводить по 2 или 4 проводам в зависимости от измеряемого сопротивления: 2 провода для сопротивлений > 1 Ом и 4 провода для сопротивлений < 1 Ом.
• Проверка непрерывности в двухпроводном режиме заключается в подаче программируемого тока и измерении напряжения и тока на клеммах тестируемого сопротивления. Закон Ома даст точное значение.
• В четырехпроводном режиме или тесте непрерывности по методу Кельвина разделите коммутационную матрицу на 2 внутренние шины
• направление испытательного тока
• , передающий напряжение клемм измеряемого элемента.

Точки с четным адресом назначаются СМЫСЛУ измерения, нечетные точки — подаче тока. Эта схема реализуема на всем протяжении коммутационной матрицы и может быть объединена с двумя тестами целостности проводов.

• В качестве примера: проверка непрерывности в 4-проводном режиме позволяет выполнять измерения на проводах длиной 50 см и поперечным сечением 5/10 мм (от 7 до 13 мВт) с хорошим разрешением.

Испытание изоляции:

• Испытание изоляции, также известное как испытание на высокое сопротивление, всегда проводится постоянным током. Испытание изоляции сочетается с испытанием на короткое замыкание и испытанием высоким напряжением постоянного тока.
• Испытание изоляции сочетает в себе несколько функций.
• Проверка изоляции может выполнять:
  • определение сопротивления изоляции от пятидесяти кОм до двух тысяч мегаом при высоком напряжении, т.е. от 20 до 2000 В.
  • измерение электрической прочности изоляции и обнаружение коротких замыканий.
• Проверка изоляции проводится следующим образом:
  • Первоначальный тест при низком напряжении (измерение непрерывности) для обнаружения любого короткого замыкания (1). При обнаружении короткого замыкания проверка изоляции прекращается (в списке ошибок появляется сообщение КОРОТКОЕ ЗАМЫКАНИЕ).
  • Если короткого замыкания нет, подается высокое напряжение. В течение программируемого времени нарастания (2) в случае пробоя отображается напряжение и проверка прекращается (напряжение пробоя указано в списке ошибок).
  • Если пробоя нет и напряжение не достигает требуемого значения (±10%), в списке ошибок появляется сообщение U
  • Затем подается напряжение в течение запрограммированного времени подачи (3). Если в этот период происходит поломка, то момент появления неисправности отображается в списке ошибок и проверка останавливается.
  • Наконец, если все идет хорошо, по истечении времени нанесения (4) проводится испытание изоляции и измеряется сопротивление изоляции. Тестер добавит время измерения в зависимости от запрошенного диапазона. Время измерения варьируется от 20 мс до 240 мс в зависимости от диапазона.
• Для завершения последовательности тестер снижает высокое напряжение, а затем разряжает тестируемый блок до сопротивления заземления (общее время 20 мс).
• Эта процедура идентична в конце каждого измерения изоляции.
• Испытание на электрическую прочность изоляции обнаруживает любые внезапные изменения увеличения испытательного тока за пределами запрограммированного предела.
• Тест короткого замыкания или тест высокого напряжения можно запрограммировать вне теста.

Проверка фазировки:

• Правильная фазировка всех цепей низкого напряжения должна быть проверена во всех местах, где кабели низкого напряжения подключаются к основаниям предохранителей и где любой кабель низкого напряжения проходит от точки к точке.
• Это испытание должно проводиться с помощью прибора, предназначенного для этой цели. Напряжение сети с частотой 240 В для этого испытания неприемлемо.
• Для этого испытания нейтральный проводник должен быть подключен к заземляющему штырю.

Тест сопротивления заземления:

• В любой воздушной или подземной сети сопротивление заземления в любой точке по длине низковольтного фидера должно иметь максимальное сопротивление 10 Ом до подключения к существующей сети.
• В любой воздушной или подземной сети общее сопротивление заземления должно быть менее 1 Ом до подключения к существующей сети.

Испытание высоким напряжением:

• Испытание высоким напряжением (также называемое испытанием на электрическую прочность изоляции или испытанием Hipot) можно проводить на переменном или постоянном токе. Если испытание высоким напряжением проводится на постоянном токе, то оно сочетается с изоляцией; если испытание высоким напряжением проводится на переменном токе, то оно является более напряженным для образца и производится по приведенной ниже схеме.
