Что такое измеритель сопротивления заземления и для чего он нужен

Измеритель сопротивления заземления — это специализированный прибор, предназначенный для определения электрического сопротивления заземляющих устройств и удельного сопротивления грунта. Он позволяет контролировать состояние систем заземления и молниезащиты, что критически важно для обеспечения электробезопасности.

Основные задачи, которые решают с помощью измерителей сопротивления заземления:

Проверка соответствия сопротивления заземляющих устройств нормативным требованиям
Периодический контроль состояния заземлителей в процессе эксплуатации
Поиск мест повреждений в системе заземления
Измерение удельного сопротивления грунта при проектировании заземляющих устройств
Проверка качества соединений элементов заземляющего устройства

Контроль эффективности молниезащиты зданий и сооружений

Регулярные измерения сопротивления заземления позволяют своевременно выявлять ухудшение состояния заземлителей из-за коррозии и принимать меры по восстановлению их защитных свойств. Это необходимо для обеспечения безопасности людей и надежной работы электроустановок.

Принцип работы измерителей сопротивления заземления

Большинство современных измерителей сопротивления заземления работают по методу амперметра-вольтметра. Суть метода заключается в следующем:

Через измеряемый заземлитель и вспомогательный электрод пропускается измерительный ток известной величины.
С помощью потенциального электрода измеряется падение напряжения на участке земли между заземлителем и вспомогательным электродом.
По закону Ома вычисляется сопротивление заземлителя: R = U / I

Для повышения точности измерений используются различные схемы — двух-, трех- и четырехпроводные. Четырехпроводная схема позволяет исключить влияние сопротивления соединительных проводов на результат измерения.

Современные цифровые измерители автоматически выполняют все необходимые вычисления и выдают готовый результат на дисплей. Это значительно упрощает и ускоряет процесс измерений.

Виды измерителей сопротивления заземления

Измерители сопротивления заземления можно разделить на следующие основные виды:

1. По принципу индикации:

Стрелочные (аналоговые) приборы
Цифровые измерители с ЖК-дисплеем

2. По конструктивному исполнению:

Переносные приборы
Стационарные измерительные системы

3. По функциональным возможностям:

Простые измерители только сопротивления заземления
Многофункциональные приборы для комплексного тестирования заземляющих устройств

4. По методу измерения:

Приборы, работающие по методу амперметра-вольтметра
Измерители, использующие компенсационный метод
Приборы с бесконтактным методом измерения

Выбор конкретного типа прибора зависит от условий применения, требуемой точности и функциональных возможностей.

Как правильно проводить измерения сопротивления заземления

Для получения достоверных результатов при измерении сопротивления заземления необходимо соблюдать определенные правила:

Отсоединить заземляемое оборудование от заземлителя перед измерением.

Расположить токовый электрод на расстоянии не менее 20 м от измеряемого заземлителя.
Установить потенциальный электрод на расстоянии 0,62 длины токовой линии.
Обеспечить хороший контакт электродов с грунтом, при необходимости увлажнить места установки.
Выполнить несколько измерений, смещая потенциальный электрод на 1-2 м в обе стороны.
За результат принять среднее значение измерений.
При сильных электромагнитных помехах использовать экранированные провода.

Важно также учитывать сезонные колебания сопротивления грунта. Наиболее достоверные результаты получаются при измерениях в сухую погоду летом и зимой при промерзании грунта.

Факторы, влияющие на точность измерений сопротивления заземления

На результаты измерений сопротивления заземления могут влиять различные факторы:

Влажность и температура грунта

Наличие блуждающих токов
Электромагнитные помехи от линий электропередач
Качество контакта измерительных электродов с грунтом
Наличие подземных металлических коммуникаций
Неправильное расположение измерительных электродов
Погрешности измерительного прибора

Для минимизации влияния этих факторов необходимо тщательно выбирать место и время проведения измерений, использовать качественные приборы и соблюдать методику измерений.

Нормативные требования к сопротивлению заземления

Допустимые значения сопротивления заземляющих устройств регламентируются нормативными документами. Основные требования:

Для электроустановок до 1000 В с глухозаземленной нейтралью — не более 4 Ом
Для электроустановок до 1000 В с изолированной нейтралью — не более 10 Ом
Для молниезащиты зданий и сооружений — не более 10 Ом
Для контура заземления компьютерного оборудования — не более 1 Ом

Конкретные значения зависят от мощности электроустановки, категории молниезащиты и других факторов. При проектировании и проверке заземляющих устройств необходимо руководствоваться актуальными нормативными документами.

Сравнение измерителей сопротивления заземления с мультиметрами

Многие задаются вопросом, можно ли измерить сопротивление заземления обычным мультиметром. Хотя некоторые мультиметры имеют функцию измерения сопротивления, для корректного измерения заземления они не подходят по следующим причинам:

Недостаточный диапазон измерений для низких сопротивлений
Отсутствие генератора измерительного тока нужной частоты
Невозможность исключить влияние сопротивления соединительных проводов
Отсутствие специальных алгоритмов для расчета сопротивления заземления

Специализированные измерители сопротивления заземления обеспечивают гораздо более высокую точность и надежность результатов. Они разработаны с учетом всех особенностей измерения заземляющих устройств.

Перспективы развития технологий измерения сопротивления заземления

Технологии измерения сопротивления заземления продолжают развиваться. Основные тенденции:

Разработка бесконтактных методов измерения
Создание систем непрерывного мониторинга состояния заземляющих устройств
Интеграция измерителей с системами управления электроустановками
Применение методов машинного обучения для анализа результатов измерений
Разработка приборов с возможностью 3D-визуализации распределения потенциалов в грунте

Эти инновации позволят повысить точность и оперативность контроля состояния заземляющих устройств, что важно для обеспечения надежности и безопасности электроснабжения.

Заключение

Измерители сопротивления заземления — важнейший инструмент для обеспечения электробезопасности и надежной работы электроустановок. Правильный выбор и грамотное применение этих приборов позволяет своевременно выявлять проблемы с заземляющими устройствами и принимать меры по их устранению. При работе с измерителями важно соблюдать методику измерений и учитывать факторы, влияющие на точность результатов. Регулярный контроль состояния заземления с помощью специализированных измерителей — необходимое условие безопасной эксплуатации электрооборудования.

Приборы для измерения сопротивления заземления

Заземляющий контур является основным и неотъемлемым устройством защиты человека от удара током, во время выхода электроприбора из строя или пробоя изоляции. Для того чтобы контролировать состояние заземлителя, необходимо проводить периодические замеры, поскольку металлические части в земле подвержены коррозии. При разрушении металлических частей сопротивление контура падает и он прекращает выполнять свою защитную функцию. В данной статье мы рассмотрим приборы для измерения сопротивления заземления.

Обзор приборов

Измеритель Ф4103-М1 делает проверку контура любых геометрических форм и размеров. Внешний вид устройства показан на фото:

Технические характеристики указаны в таблице:

Следующий в нашем обзоре — измеритель непосредственного отсчета определения активного сопротивления М416. Прибор проверенный временем, обладает высокой точностью и стабильностью. Вот так он выглядит:

Основные технические данные:

Проведение измерительных работ с помощью м416 показано на видео:

Современный микропроцессорный измерительный прибор ИС-10 следующий в нашем обзоре. ЖК дисплей, автоматический диапазон измерений, встроенная память последних сорока замеров. Ударопрочный корпус с защитой IP42. Ознакомиться с внешним видом можно на фото ниже:

Аппарат предназначен для замеров и тестирования элементов заземления двух-, трех-, четырехпроводным методом. Также с его помощью может быть выполнена проверка качества соединения проводников шины заземления и т.д.

Инструкция по эксплуатации более усовершенствованного измерителя ИС-20/1 демонстрируется на видео:

Ну и завершает наш список приборов для измерения сопротивления контура заземления — профессиональный аппарат MRU-101. Устройство может измерять удельное сопротивление грунта, подстраиваться под конкретную задачу, с помощью анализа и сбора данных. MRU-101 имеет память на последние четыреста замеров. Внешний вид измерителя:

Основные технические характеристики данного устройства:

Видеообзор MRU-101:

Принцип работы измерителей

Измерение сопротивления грунта происходит по классическому закону Ома (R=U/I). Источник напряжения в устройстве подает разность потенциалов на электроды и происходит замер тока через прибор. Получив данные, измеритель производит вычисление и выводит результат. На схеме ниже представлена схема замера:

Большинство измерений происходит по этому методу или близкие к данному принципу. Следуя инструкции к имеющемуся у вас в наличии прибору нужно установить измерительные электроды разнося их от основного заземления.

Работы производят в течении пару минут, за это время показания устанавливаются. Данную процедуру производят для каждого заземлителя отдельно. Более подробно узнать о том, как проводят замеры сопротивления заземляющего устройства, вы можете из нашей статьи.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как проводятся измерения одним из рассматриваемых нами аппаратом — Ф4103-М1:

Вот мы и рассмотрели основные приборы для измерения сопротивления заземления. Надеемся, предоставленная информация была для вас полезной!

Рекомендуем также прочитать:

Измерители сопротивления заземления

От состояния общего контура заземления здания, сооружения или других объектов с действующими электроустановками зависит не только безопасность обслуживающего персонала и проживающих людей в жилых помещениях. Исправное состояние отдельных элементов системы заземления: общего контура, соединительных шин, проводов заземляющих корпуса электрооборудования и других составляющих, обеспечивает стабильную безаварийную работу электроустановок.

Металлические элементы контура заземления, особенно находящиеся под грунтом, подвергаются коррозии, конструкция постепенно разрушается и перестает выполнять свои функции по защите, оборудования и обслуживающего персонала. Поэтому требуется периодический контроль состояния системы заземления. Методика проверки последовательно описана в требованиях ПУЭ (Правила устройства электроустановок) Одним из важнейших параметров системы является сопротивление контура, для его измерения существует отработанная методика и специальные измерительные приборы. Читайте также статью ⇒ Заземление и зануление: назначение, отличие, особенности

Принцип действия заземления

Металлические корпуса оборудования на производственных предприятиях и бытовые приборы в жилых помещениях, по требованиям ПУЭ и других нормативных актов, руководящих документов подлежат заземлению. Эта мера обеспечивает безопасность потребителей электроэнергии, пользователей бытовыми приборами и обслуживающий персонал электрооборудования.

Работает это следующим образом, при возникновении замыкания токопроводящей части фазного провода с элементами корпуса происходит выравнивание потенциалов всех замкнутых элементов. Напряжение между корпусом, фазой и заземляющим контуром становится одинаковым. Следовательно, нет разницы потенциалов между землей и полом в помещении. При прикосновении к корпусу оборудования ток не будет переткать с корпуса через человеческое тело в пол или другое оборудование, таким образом, исключается поражение электрическим током.

Основные требования к сопротивлению контура заземления на различных объектах

Одним из важнейших параметров системы заземления является сопротивление контура, контрольные измерения которого производится не реже чем один раз в год, после окончания монтажных работ. В сетях на промышленных объектах, где нейтрали понижающих трансформаторов, генераторов заземляются на общий контур заземления, в однофазных сетях жилого фонда с любыми источниками питания контуры заземления в любое время года с любым составом грунта должны иметь установленную ПУЭ величину сопротивление.

Напряжение в сети электропитания	220- 127	380-220	660-380
Сопротивление с естественными заземлителями (Ом)	60	30	15
Сопротивление контура с повторными заземлителями (Ом)	8	4	2

Для электрических сетей с линейным напряжением 220 – 380В, это сопротивление в пределах 2-8 Ом, для однофазных сетей жилых домов, офисов, административных зданий допускается до 30 Ом. Точные значения для объектов различного назначения определены в ПУЭ и – (Правила технической эксплуатации электроустановок потребителей) ПУЭ в пункте 1.8.39, представлена таблица 1.8.38 и в ПТЭЭМ таблица №36 приложение №3.

Зависимость сопротивления заземления от материалов и грунта

Удельное сопротивление системы заземления в большой степени зависит от состава грунта, наиболее удачными с точки зрения проводимости считаются:

Глина – 80 Ом/м;
Чернозем – 80 Ом/м;
Суглинок – 100 Ом/м.

Песчаные почвы в плане сопротивления не стабильны, влажность сильно расширяет интервал возможных величин 10 – 4000 Ом. Каменистые породы считаются наихудшим вариантом для закладки контура заземления, щебень имеет сопротивление в пределах от 3-5 тысяч Ом/м, цельные гранитные породы до 20000Ом/м.

Состав грунта	Ом/м
Известняк поверхностный	5 050
Гранит	2 000
Базальт	2 000
Песчаник	1 000
Гравий с однородными элементами	800
Влажный песок	800
Гравий с глиной	300
Чернозёмные грунты	200

Смеси глины песком	150
Глина средней твердости	60
Сланцы с глиной	55
Суглинок пластичный	30
Эластичная глина	20
Водоносные слои под грунтом	5

В чистом виде грунт редко встречается, в большинстве случаев это смешанные виды, поэтому для разных вариантов сделаны расчеты и сведены в справочную таблицу.

Необходимые условия для измерения сопротивления заземления

Независимо от того, какие приборы используются в процессе измерения сопротивления, работающий персонал обязан соблюдать меры безопасности. Используются диэлектрические боты, перчатки и инструменты с изолированными ручками. При сборке элементов схемы измерения провода подключаются, в первую очередь к заземленному вспомогательному электроду, потом к измерительному прибору.

Замеры сопротивления проводятся в период их наибольшего значения это летний и зимний сезоны. При грозе, дожде и большой влажности измерения проводить запрещено. На точность измерений влияет расположение измерительных дополнительных заземлителей к элементам конструкции контура и расстояния между ними. Дополнительные электроды должны располагаться не ближе 10м от вертикальных заземлителей контура, металлических труб водопровода, канализации и других коммуникаций. Забиваются электроды в улежавшийся плотный грунт на глубину более 0,5м. В качестве электродов могут быть использованы естественные заземлители не связанные с контуром, на котором производится измерение.

Совет№1 для точности рекомендуется проводить 2-3 измерения, меняя место расположения измерительных штырей, разница в этих измерениях не должна составлять 5%.

Виды приборов для измерения сопротивления заземления

Производители производят большое количество различных моделей приборов для измерения сопротивления заземляющих конструкций. Все приборы можно разделить на несколько видов:

Стрелочные модели с автономными источниками питания в виде малогабаритного генератора, который вращается вручную;
Стрелочные с автономными источниками питания на гальванических батареях;
Цифровые приборы с жидкокристаллическим дисплеем, питанием от батареек и бесконтактными измерительными клещами.

В каждом виде существует большое количество модификаций, которые имеют свои преимущества и недостатки при определенных условиях эксплуатации. Рассмотрим наиболее популярные модели, которые востребованы у потребителей.

Прибор для измерения сопротивления М-416

Эта модель стрелочного прибора одна из самых старых, которая зарекомендовала себя, простотой в использовании, высокой надежностью и достаточной точностью измерений. Конструкция прибора выполнена по методике исполнения стрелочного омметра с несколькими пределами измерений.

Прибор позволяет измерить не только активное сопротивление конструкции контура, но и сопротивление грунта, в котором он установлен.

Технические характеристики

Пределы измерения Ом	Величины сопротивлений дополнительных измерительных штырей Ом
Пределы измерения Ом	R₁	R₂	R₃
0,10 – 10,0	0,10 – 10,0	500,0	500,0
0,50 — 50,0	0,50 – 50,0	1000,0	1000,0
2,0 – 200,0	2,0 – 200,0	2500,0	2500,0
10,0 -1000,0	10,0 – 1000,0	5000,0	5000,0

Погрешность при измерении рассчитывается с учетом пределов измерения и сопротивлений измерительных штырей, по формуле:

5 + (N/Rx-1) – плюс минус от измеренного значения;
N – наибольшее значение выбранного предела измерений;
Rx – измеренное сопротивление контура;
Питается прибор от батарей 4,5 В;
Общее напряжение на зажимах прибора в разомкнутом состоянии измерительной цепи 13В;
Комплекта батарей хватает на 1000 замеров;
Весит прибор около 3кг, габариты 24,5x14x17см.

Измеритель сопротивления заземления ИС-10

Это современный цифровой прибор на микропроцессоре с жидкокристаллическим дисплеем, куда в цифровом виде выводятся результаты измерений.

Встроенное запоминающее устройство способно фиксировать 40 измеряемых параметров. Корпус выполнен с обрезиненной оболочкой со степенью защиты IP42. Устройство имеет возможность проводить измерения по двух проводной, трех и четырехпроводной схеме.

Бесконтактные клещи позволяют, производить замеры не разрывая цепи на отдельных участках.

Измеритель сопротивления заземления СА 6412

Модель позволяет производить измерения сопротивления заземления бесконтактными клещами, не отключая электроустановку. Общий предел измерения 0.1 – 1200 Ом, по току от 1 мА – 30А. Корпус прибора имеет высокую прочность благодаря композитному материалу «Lexan®», составные элементы клещей выполнены двойным слоем стенок. Внутренний диаметр клещей позволяет обхватывать заземляющие проводники Ø-32мм.

Основные особенности конструкции:

Не требуется вспомогательных электродов и соединительных проводов;
При коротком замыкании, когда сопротивление меньше 0.1 Ом срабатывает индикатор;
Имеются индикаторы помех в измеряемой цепи и при открытии клещей во время замеров;
Индикатор заряда батарей своевременно укажет на низкий уровень зарядки;
Прибор обладает функцией самотестирования и удержания измеренных показаний;
Опция установки пороговых значений обеспечивает удобные условия измерений при темноте.

Технические Параметры	Величин Значений
Частота генератора, на которой измеряется сопротивление	2,400 кГц
Частота измеряемого тока	от 45 до 800 Гц
Ток перегрузки	100 А — постоянно 200 А — < 5 секунд 50 / 60 Гц
Диэлектрическая прочность	2500 В
Батарея питания	9 В (типа «Крона») или Ni/Cd аккумуляторы
Ресурс батареи	До 1500 измерений, приблизительно 8 часов непрерывной работы
Интервал рабочих температур	от -11° до + 54° С
Ø захвата бесконтактных клещей	32 мм
Ширина открытого захвата	35 мм
Степень защиты корпуса	IP 30

Читайте также статью: → «Чем отличается заземление от зануления?».

Измеритель сопротивления заземления–1820 ER

Одна из моделей цифровых приборов с жк дисплеем, пределы измерения 0.01 – 2000Ом, с функцией удержания показаний, питается от батарей.

Особенности технических характеристик

Тестовый ток в режиме измерения сопротивления составляет 2мА, что позволяет производить работы без отключения электроустановки от источника питания.
В составе комплектации предусматривается наличие штатных проводов для сборки схемы и измерительных штырей, что значительно повышает точность измерений;
Прибор позволяет измерять пошаговое напряжение.
1820 ER пользуется у потребителей хорошим спросом по причине простоты в использовании, малых габаритах и весе примерно 1кг, относительно не большая цена, доступная для частных лиц и организаций 14500Р.

Измеритель сопротивления заземления SEW 2705 ER

Большим спросом пользуется у профессиональных электриков, и имеет малые габариты и удобен в применении, напоминает обычный мультиметр со стрелочной шкалой.

Основные особенности и технические характеристики

По двухпроводной схеме измеряет сопротивление заземления до 1000Ом;
Более точные измерения делаются по трехпроводной схеме;
Шаговое напряжение измеряется до 30В;
Тестовый ток в пределах 2мА, что позволяет производить измерения, на работающей электроустановке, без отключения электропитания;
Шкала стрелочная разработчики сознательно отказались от цифрового варианта с целью повышения точности в данном интервале измерений.
Индикатор уровня зарядки батарей питания.

Пример различных схем для измерения:

А – измерение пошагового напряжения;

В – Точные измерения в трехпроводном режиме;

С – Грубые измерения в двухпроводном режиме.

Существует много методик и схем для измерения сопротивления заземления:

Двухпроводная схема;
Трехпроводная;
Четырехпроводная;
Метод пробного электрода;
Компенсационный способ и другие.

Все эти методы имеют свои преимущества и недостатки в конкретных случаях с соответствующими приборами, эта тема требует детального рассмотрения в отдельной статье.

Совет №2 Измерения рекомендуется делать по той схеме, которые указаны в инструкции по эксплуатации на прибор, эта методика однозначно проверена и протестирована, поэтому измерения будут точнее. На корпусах и крышках некоторых приборов указаны схемы подключения.
Измерения всеми этими приборами осуществляется по классическому принципу, цифровой процессор высчитывает сопротивление по закону Ома R = U\I.

Не учитываются требования к расстоянию между измерительными штырями и контуром заземления, обычно это 10 м;
Измеряя сопротивление контура, забывают измерить сопротивление линии с заземленной нейтралью. Это очень важно, особенно когда присутствуют элементы с повышенной коррозией;
Для точности и надежности. Проведите 2-3 измерения с разными местами установки измерительных штырей, особенно сделайте измерения, где большая вероятность разрушения элементов контура от коррозии.

Читайте также статью: → «Методики проверки заземления в розетке, подробное описание способов».

Часто задаваемые вопросы

1. Вы пишите, что надо делать несколько замеров меняя место положения штырей, а какое измерение принимать за правильное?

Да, разница между ними не должна превышать 5%, можно принять среднеарифметическую величину, но для надежности у электриков принято за истинное значения принимать самую малую величину сопротивления.

2. А почему нельзя провести измерения обычным мультиместром?

Для себя можно, но эти измерения будут с очень большими погрешностями и ни одна контролирующая организация их учитывать не будет. Сопротивление заземления должна проводить Электролаборатория один раз в год с составлением протокола.

Оцените качество статьи:

Прибор для измерения сопротивления контура заземления

Прибор для замера заземления — незаменимое устройство для проверки и обслуживания систем заземляющего контура. Такие аппараты широко применяют не только в процессе эксплуатации установок, но также еще на этапе проектирования и монтажа. С их помощью специалисты проводят геологического измерения сопротивления грунтов в местах запланированного заглубления стержней.

Аналогичным образом производится проверка эффективности молниезащитных схем. После разрушения металлических конструкций сопротивление проводников повышается и они перестают справляться со своей главной задачей — заземлять элементы под напряжением, способные нанести вред человеку и технике путем поражения электрическим током.

Измеритель сопротивления

Что это такое

Сопротивление заземления представляет собой физический показатель величины противодействия грунта растеканию пагубного электрического тока. Избыточное напряжение уходит в грунт через специальные стержни, соединенные по особой схеме. Проверку проводят в омах.

Обратите внимание! Идеальным показателем является минимальное значение, то есть чем он ниже, тем больше электрического тока защитный контур сможет пропустить через себя.

Однако достичь идеальных величин практически невозможно. Нулевой показатель гарантирует полное поглощение грунтом избытка электронов. Но поскольку добиться в реальности благоприятных условий практически не представляется возможным, то разработаны специальные нормы для разных видов зданий.

Замер сопротивления

Номинальные величины получены расчетным и опытным путем, поэтому считаются оптимальными для создания защитного контура от излишков напряжения. Для бытовой электросети с вольтажом 220В и 380В сопротивление заземляющей периферии не может превышать 30 Ом. В противном случае, это чревато воспламенением проводки, выводом из строя домашнего оборудования и поражением окружающих электрическим током. Если в помещениях используется силовые установки, например, электронагреватели или сервоприводы, то значение не должно быть больше 10 Ом.

Для чего необходимо измерять заземление

Принцип работы защитных контуров заземления основан на главном качестве электрического потока электронов — проходить по проводникам с наименьшей силой противодействия. Сопротивление тела человека в среднем равно 1 кОм. В соответствии с правилами обустройства электроустановок номинальная величина резистентности заземления не может превышать этого показателя. По нормам допустимо 4 Ом.

Главная цель защитной периферии — отвести накопленные потенциалы от организма человека и не допустить поражения. На корпусе неисправного оборудования, например, в результате пробоя изоляции, скапливаются отрицательные электроны, которым готовы пройти через любой материал. При касании рукой кожуха они устремляются в землю через его тело. Если величина тока невелика, то человек сможет отделаться лишь неприятным ощущением и током, но при высоких токах более 100 мА напряжение может вызывать необратимые изменения в организме.

Зачем нужно проверять заземление

Обратите внимание! Заземление способно свести риск поражения до минимальных пределов. Ток пойдет по материалам с сопротивлением меньше человеческого.

По этой причине необходимо регулярно проверять защитный контур на соответствие установленным нормам. Такая простая превентивная мера помогает избежать травм и летального исхода. В случае когда прибор для измерения номиналов сопротивления заземления показывает превышение расчетных значений, необходимо вмешательство специалистов, которые способны починить и привести в порядок защитный контур.

Условия для измерения

При проведении замеров сопротивления заземления используют методику определения падения вольтажа, амперов. Через проводник пропускают ток необходимой силы и фиксируют изменение. Далее по формуле вычисляют коэффициент противодействия, который равен частному тока на падение напряжения. Такой способ называют методом амперметра-вольтметра.

В качестве измерителя используют обычные бытовые приборы как мультиметр. Для этого создают искусственную цепь из токового (вспомогательного) электрода и заземлителя (потенциального стержня). Таким элементом может выступать обрезок арматуры или металлической трубы. Через них пропускают электричество требуемой величины. В качестве генератора может выступать сварочный аппарат или другие трансформаторы, чьи обмотки не связаны между собой.

Важно! Необходимо создать ток нужной величины, способный преодолеть сопротивление грунта.

Потенциальный электрод нужен для фиксации падения напряжения при протекании тока по заземляющему элементу. Его располагают на одинаковом расстоянии от токового электрода и контрольного элемента, но он должен находится в доступной зоне нулевого потенциала. Далее путем расчетов по закону Ома определяют геологическое сопротивление грунта.

Такой способ хорош для применения в частном доме, но бытовой мультиметр не способен вырабатывать необходимое напряжение. А схема будет работать, если по цепи потечет только ток нужного номинала. Поэтому существуют специализированные приборы, которые способны дать точные результаты.

Выше был описан простой способ, состоящий из одного потенциального электрода. Существует также сложный метод, включающий в себя несколько клиньев связанных между собой в одну единую цепь. Проволока между ними формирует контур.

Схема измерения сопротивления

Приборы

Как уже было сказано выше, для профессиональных измерений многофункциональные тестеры не сильно подходят, так как дают примерные результаты и не способны генерировать напряжение требуемой величины. Для получения точных показателей используют хорошо известные М-416, МС-08 и другие современные устройства.

Приборы делятся на:

аналоговые;
цифровые.

Принцип действия индукционных тестеров основан на компенсационной методике. Их отличает надежность и долговечность. Однако существенным минусом таких аппаратов является недостаточная точность шкалы делений. Они обладают устойчивостью к внешним помехам и просты в эксплуатации. Сам процесс калибровки прибора основан на выставлении абсолютного нуля сопротивления. Подобные аппараты рассчитаны на работу с номиналами от 0,1 до 1500 Ом.

Электронные тестеры превосходят аналоговые по точности и функциональности. Но при наличии электроники внутри они чувствительны к вешним помехам, которые могут не только повлиять на конечные результаты замеров, но также испортить сам прибор. Поэтому они требуют более бережного и аккуратного обращения с собой. Класс точности электронных тестеров гораздо выше, чем у индукционных. Приборы показывают результаты вплоть до десятых и сотых единиц, что в некоторых случаях очень важно.

Тестер М-416

М-416

Измеритель марки М-416 предназначен для снятие показаний от 0,1 Ом до 1 кОм. Рабочее напряжение от источников питания прибора варьирует от 3,8 В до 4,5 В. Поскольку индикатор является стрелочным, то для устройства важно сохранять горизонтальность. Поэтому перед началом тестирования необходимо поместить на ровную поверхность. Далее выставить переключатель в позицию 5 Ом и с помощью рукояти реохорда приблизить стрелку как можно ближе к нулевой отметке. При этом шкала реохорда должна точно показывать отметку измерений равной 5 Ом. Допускаются отклонения 0,35 единиц.

По окончанию калибровки контур отсоединяют от заземляющих проводников. Во время проверки прибор требуется располагать рядом с контрольным заземлителем. Это поможет уменьшить погрешность измерений, вызванное переходящим сопротивлением. Стержень вспомогательного заземлителя и зонда устанавливают на расстоянии 10 и 20 метров. Погружать стержни требуется на глубину от 500 мм.

Забивать их нужно ровными и четкими ударами, чтобы исключить раскачивания. Это также поможет исключить дополнительную погрешность переходных сопротивлений между грунтом и металлом. Для грунтов с высокими показателями прибор покажет приблизительные результаты. Для повышения точности и снижения погрешности область вокруг стержней поливают водой.

Прибор ИС-10

ИС-10

Электронный прибор ИС-10 предназначен для проверки сопротивления конструкций заземления и металлических соединений по схеме 2х, 3х и 4х при помощи щупов. Для измерения удельных величин сопротивления грунтов устройство позволяет вводить данные о расстоянии между контрольными электродами. Диапазон дистанций составляет от 1 до 10 метров. Оператор имеет возможность самостоятельно внести их в меню прибора. С учетом введенных параметров результат отображается на экране как 1 Ом на 1 метр.

Прибор позволяет работать с током 250 мА и частотой 124 Гц. С помощью рукояти пользователь регулирует номинальные значения, с которыми намерен работать: 1 до 999 мОм, от 1 до 9 Ом, от 10 до 99 Ом, от 100 до 999 Ом и от 1 кОм до 9 кОм. Точность показаний составляет сотые доли единиц при погрешности 3%.

В отличие от М-416 тестер ИС-10 имеет жидкокристаллический монохромный экран. Электронная начинка прибора оснащена встроенной памятью, куда сохраняются до 64 результатов замеров. Присутствует защитная схема от неверного подключения, которая не позволит перегореть ему при высоких токах, в то числе защита от внезапного появления напряжения. Корпус устройства ударопрочный и соответствует степени защищенности от пыли, влаги и ударов IP42.

Измеритель СА 6412

СА 6412

Тестер СА 6412 представляет собой новое поколение измерительных семейства токовых клещей. Корпус устройства изготовлен из специального материала, который позволяет эксплуатировать его в неблагоприятных условиях. Каждая деталь проверочной головки помещена в закрытый кожух, что обеспечивает им необходимую прочность при работе на сложных объектах. Производитель оснастил прибор дополнительной защитой от сильных вибраций, ударов, попадания влаги и пыли.

Исполнение устройство очень простое. Для работы ему не нужны провода, щупы как вышеописанным устройствам. Для проведения испытаний не требуется установка дополнительных электродов. Диапазон замеров составляет от 0.1 до 1200 Ом при величине тока от 1 мА до 30 Ампер. Полученные результаты аппарат выводит на монохромный жидкокристаллический экран. Устройство оснащено функцией самостоятельного тестирования и индикацией помех в сети. Выдерживает ток перегрузок до 200 А в течение 30 секунд и имеет диэлектрическую прочность 2500 В.

Тестер 1820 ER

1820 ER

Портативный прибор для измерения сопротивления заземления марки 1820 ER позволяет мерить шаговое напряжение. Устройство позволяет не отключать схему контура при работе с тестовым током 2 мА. В комплект входят щупы и шнуры. Пределы измерений регулируются рукоятью и составляют 20, 200 и 2000 Ом.

Погрешность показаний не превышает 2%. Точность составляет 0,01 для 20 Ом, для 200 соответствует 0,1 Ом и для 2000 допуск 1Ом. Тестовый сигнал равен 2 мА частотой 820 Гц. Для тестирования заземляющего контура также используют электроды, которые вбивают в землю на определенное расстояние. Схема их расположения может быть простой или сложной, то есть с использованием нескольких штырей.

Измерительный прибор SEW 2705 ER

SEW 2705 ER

Переносной прибор SEW 2705 ER для измерения грунтового сопротивления до 1 кОм. Двухпроводная схема замеров представляет грубые результаты, трехпроводная дает более точные показатели. Поэтому позволяет проверить шаговое напряжение до 30 В.

При тестовом токе до 2 мА отключение цепи защитного заземления от сети силового напряжения не требуется. В конструкции данного прибора использован стрелочный индикатор. Погрешность показаний не превышает 2,5%. Пределы проверки сопротивления равны 10. 100 и 1000 Ом, для напряжения 30 В частотой 40-500 Гц. Корпус прибора ударопрочный и влагозащищенный, выполнен в соответствии с современными стандартами.

Как правильно измерять

Перед выполнением замеров необходимо уменьшить число факторов, влияющих на точность конечных результатов. Для аналоговых приборов со стрелочным индикатором это, прежде всего, горизонтальное расположение корпуса. На величину погрешности влияет также близость электромагнитных полей, поэтому ставить аппараты следует как можно дальше от них. Такое требование следует соблюдать для всех видов измерителей.

До начала тестирования всегда нужно проводить калибровку прибора. На индукционных это можно сделать путем поворота рукояти реохорда. Некоторые электронные устройства имеют функцию самостоятельного тестирования, поэтому они автоматически проведут точную подстройку под рабочие условия. Точные результаты дает схема тестирования с четырьмя проводами.

Измеритель сопротивления заземления М416 и другие приборы

Согласно требованиям ПУЭ все типы заземляющих устройств (ЗУ) периодически должны проходить обязательные испытания, предполагающие измерение их сопротивления растеканию тока на землю. Указанная процедура организуется с целью освидетельствования технического состояния этих устройств на предмет соответствия их своему прямому назначению. Иными словами, надо проверить, защищает ли заземление потребителя от поражения током.

Виды приборов

В настоящее время для проведения таких испытаний используется целый ряд современных электронных приборов, среди которых особо выделяются следующие отечественные изделия:

измеритель сопротивления заземления типа М416;
приборы для измерения сопротивления заземления под заводским обозначением Ф4103-М1;
устройства для малых сопротивлений под наименованиями ИС- 10 и ИС-20.

Помимо перечисленных измерителей при проведении обследований действующего заземления используются такие их зарубежные аналоги, как KEW 4105A, 1820 ER и некоторые другие образцы этой техники со схожими рабочими характеристиками.

Каждое измеритель позволяет полностью обследовать рабочее заземление на предмет его соответствия действующим нормативам.

Из всех представленных наименований особой популярностью у специалистов пользуются измерители типа М416. По этой причине особенности работы с измерителем сопротивлений компенсационного типа следует рассмотреть подробнее.

Общий порядок работы

Измеритель типа М416 относятся к самой распространённой группе приборов, используемых не только для определения сопротивления заземляющих устройств, но и способных измерять удельную проводимость грунта (ρ).

Этот измеритель предназначается для определения величин сопротивлений в пределах от 0,1 до 1000 Ом в четырех диапазонах, ограниченных значениями 10, 50, 200 и 1000 Ом соответственно.

В качестве источника питания в устройстве используются три соединенные последовательно пальчиковые батарейки напряжением по 1,5 Вольта каждая.

После установки элементов питания в специальный отсек в первую очередь измерительный прибор проверяется на работоспособность. Для этого переключатель режимов работы (пределов измерений) переводится в положение «Контроль 5 Ωm».

После этого следует нажать расположенную под табло индикатора красную кнопку и вращением ручки под обозначением «реохорд» добиться, чтобы шкала индикатора установилась на нулевой отметке.

По завершении калибровки измерителя следует подсоединить к нему шнуры, после чего он будет полностью готов к проверке заземления.

Перед тем как замерить искомую величину (сопротивление), прилагаемые к комплекту дополнительный заземлитель и зонд вбиваются в землю на глубину не менее 0,8 метра.

Их удаление от конструкции тестируемого заземления должно соответствовать цифрам, указанным на рисунке. Перемычка между клеммами 1 и 2 означает, что измеритель используется для грубого замера сопротивлений (более 5-ти Ом).

Порядок проведения измерительных операций выглядит следующим образом:

к этим элементам измерительной схемы (включая контур заземления) с помощью контрольных шнуров подсоединяются соответствующие клеммы прибора;
по окончании сборки схемы переключатель предела измерений переводится в положение «Х1»;
после этого нажимается кнопка запуска измерений с одновременным вращением ручки «реохорда»;
в процессе замера искомой величины по его шкале фиксируется точное показание измерителя;
на завершающей стадии полученный результат умножается на указатель выбранного вами предела измерений (в данном случае – на единицу).

В результате выполнения приведённой последовательности операций удаётся точно определить искомое сопротивление заземляющего устройства.

Особенности схемы включения для точных измерений

Рассмотренная выше последовательность измерительных операций относится к так называемой «3-х зажимной» схеме включения измерителя М416 (клеммы 1 и 2 соединены перемычкой). В этом случае на результат проведённых операций существенное влияние оказывают параметры самой измерительной цепочки.

При их фиксации учитывается сопротивление соединительных проводов и контактов. В результате такого включения защитное заземление оценивается довольно грубо (с большой погрешностью).

При необходимости более точного определения сопротивления (менее 5 Ом) измеритель включается по 4-х зажимной схеме, что соответствует отсутствию перемычки между клеммами 1 и 2.

В этом случае в измерительной цепи используется дополнительный провод, подключаемый согласно схеме, указанной на крышке М416. При 4-х зажимной схеме подключения погрешность, вносимая соединительными проводами и контактами, практически отсутствует.

При организации точных измерений необходимо обратить внимание на следующую деталь. Для конструкции заземляющего устройства сложной конфигурации (так называемое «заземление с протяженными периметрами») могут использоваться уже рассмотренные схемы включения.

Однако в этих случаях дополнительный заземлитель должен быть удалён от обследуемой конструкции на расстояние равное её пятикратному максимальному размеру плюс 20 метров.

Другие измерительные приборы

Параметры заземления можно определять и другими измерителями, принцип работы которых основан на том же методе компенсации потенциалов, создаваемых внешним источником на дополнительном заземлителе и в обследуемой конструкции.

Отечественные модели

К образцам таких изделий можно отнести измеритель Ф4103-М1, рассчитанный на питание от источника 12±0,25Вольт и позволяющий организовать замеры в 10-ти диапазонах (от 0-0,3 Ома до 0-15 Килом).

Перед началом проверки заземления или других рабочих операций необходимо побеспокоиться о том, чтобы снизить зависимость прибора от факторов, способствующих появлению дополнительной погрешности измерений.

Для этого он должен быть защищён от действия сильных электрических полей или удалён на значительное расстояние от них. Наличие помехи может быть зафиксировано по качаниям стрелки индикатора при настройке прибора в режиме «ИЗМЕРЕНИЕ I» (при вращении ручки «ПДСТ»).

Измеритель Ф4103 является электрически безопасным, так как его корпус изготовлен из непроводящего ток материала.

Померить сопротивление заземления можно и посредством ещё одной разновидности приборов, известных под обозначениями ИС-10 или ИС-20. Это более совершенные и компактные модели измерителей компенсационного типа, имеющие современную электронную «начинку» и ЖК индикатор.

Во всем остальном (то есть по принципу работы и в части организации самих измерений) они ничем не отличаются от уже рассмотренных образцов.

Иностранные модели

Не стоит забывать об измерителях сопротивления заземления иностранного производства. Чаще всего применяются при работе в отечественных электросетях такие измерители, как KEW 4105A и 1820 ER.

По методу организации и проведения замеров они не имеют принципиальных отличий от уже рассмотренных моделей. Единственным их преимуществом является расширенный функционал, позволяющий измерять не только сопротивление току растекания на землю, но и напряжения шага и потенциал прикосновения.

Измерение всех этих величин возможно без отключения специального автомата, устанавливаемого в цепях защиты обследуемого устройства.

Необходимо помнить, что периодичность проверок заземления, организуемых с помощью любого измерителя, устанавливается требованиями ПТЭЭП (п.2.7.8.-2.7.15).

Помимо этого, такие испытания проводятся и после восстановления конструкции заземления или по окончании её капитального ремонта.

Проверка позволяет убедиться в нормальном состоянии заземления и его способности выполнять основные функции.

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами…

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось…

Советы,разные советы,электрики со стажем в десятки лет…Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли.Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто…

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

увеличение кислотности грунта,
замена грунта в месте нахождения заземлителя,
увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.

Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Тестеры заземления

Назначение заземления

Для создания защитного заземления следует предусмотреть соединение заземляющего прибора с оборудованием, электрической установкой — есть риск того, что последний окажется под напряжением при замыкании на корпус. Создается для того, чтобы обезопасить пользователя от удара тока при касании к корпусу или другим элементам электроустановки — не токоведущим, но находящимся под напряжением.

Не меньше одного раза в год и после проведения монтажной работы, приспособление необходимо испытывать согласно программе «Правила устройства электроустановки».

Что такое тестер заземления

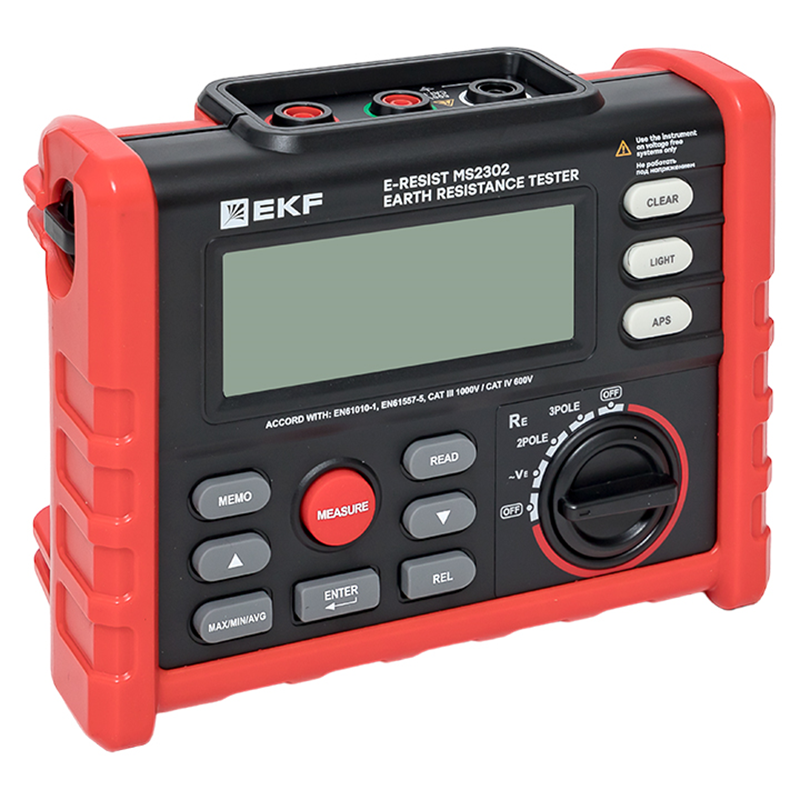

Тестер измерения сопротивления заземления — это специальный измерительный прибор, который используется при измерении сопротивления заземляющего устройства, удельных сопротивлений почвы, активного сопротивления. Помимо этого он также способен дать характеристику электрическому состоянию заземляющего устройства и громоотвода.

При покупке приспособления стоит обращать внимание на технические характеристики и выбирать те образцы, которые будут предпочтительны для дальнейшей работы. Обратите внимание на изделия от проверенных производителей. Приборы от известных компаний будут служить долго и без поломок. Цена не является решающим фактором к покупке. Подозрительно дешевая стоимость может быть признаком подделки или брака.

Заказ и покупка на gtest.com.ua

Купить измеритель сопротивления заземления по доступной цене можно в нашем интернет-магазине. Мы предоставляем удобные и выгодные условия выбора, оплаты и доставки. В ассортименте сайта исключительно качественные приборы, обладающие сертификатами, которые это подтверждают. В удобном каталоге очень просто подобрать необходимое устройство, всегда указана актуальная цена. Оформления заказа занимает не больше 10 минут.

Доставка осуществляется во все регионы Украины курьерской службой «Новая почта». Срок поставки по Киеву — один день, в другие города — в самые быстрые сроки, зависимо от километража. Наиболее удобный способ оплаты выбирается клиентом самостоятельно. Это может быть наличный или безналичный расчет. Компания обеспечивает быстрое и качественное сервисное обслуживание товаров, которые ранее были приобретены у нас.

Квалифицированные специалисты могут проконсультировать и помочь определиться с выбором. При возникновении дополнительных вопросов и для получения более подробной информации, в рабочее время обращайтесь по номерам телефонов, которые указаны на странице сайта.

Тестер заземления (другое название – измеритель сопротивления заземления) — прибор предназначенный для измерения сопротивления контура заземления. Тестеры заземления купить можно в нашем магазине — будут надежными помощниками в выполнении замеров как контура заземления так и напряжения, тока. Некоторые модели тестеров обеспечивают также тестирование автоматов защиты. Сейчас в Украине можно купить тестер заземления как правило произведенные в Китае, реже в США или Германии. Измеритель заземления цена в интернет-магазине G-test будет минимальна, можно купить также уценённые — тем самым сэкономить собственные деньги. Если Вы решили купить недорого или дёшево — обращайтесь к нам. В нашем ассортименте самый большой выбор измерителей сопротивления заземления. Тестер заземления купить по самым низким ценам!

Смотрите так же: Анемометры, Блоки питания, Влагомеры, Генераторы сигналов, Дозиметры, детекторы излучения и магнитного поля, Измерители сопротивления заземления, Измерители сопротивления изоляции, Искатели скрытой проводки, кабельные тестеры, Лазерные линейки, Люксметры, спектроанализаторы, Мультиметры, Нивелиры, Нитрат-тестеры, газоанализаторы, Осциллографы, Пирометры, Программируемые Нагрузки DC, Расходомеры ультразвуковые, Регистраторы, Тахометры, Тепловизоры, Термометры, Тестеры чередования фаз, Токовые клещи, Толщиномеры, Эндоскопы для трубопроводов и канализаций, Шумомеры, РАСПРОДАЖА.

ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2 (40 мм+80 мм) Измеритель сопротивления заземления

Функция измерения сопротивления единичного заземлителя без разрыва системы заземления с помощью клещей КТИ-20/1 или КТИ-20/2 (В базовый комплект входят измерительные клещи с диаметром обхвата 40мм и 80мм). Измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до 100 Ом (нужны дополнительно клещи передающие КП-20/1, приобретаются дополнительно). Измерение сопротивления элементов заземления двух-, трёх- или четырёхпроводным методом в диапазоне 1мОм-10 кОм. Рабочая температура –15…+50 С. Размер в упаковке ШхГхВ — 310 х 110 х 250. Размер прибора — 88 х 105 х 245. Брутто (масса прибора в упаковке) — 2960 гр. Масса нетто (масса прибора) — 800 грамм

Прибор предназначен для измерения сопротивления элементов заземления и металлосоединений 2х, 3х, 4х проводным методом.

При измерении удельного сопротивления грунта есть возможность внести расстояние между измерительными элетродами в меню прибора от 1 до 100 м. Результат измерения в данном режиме будет выводиться в Ом*м.

Особенности

защита от появления напряжения во время измерения
автоматический выбор диапазонов измерений
возможность калибровки прибора на сопротивление измерительных проводов произвольной длины при измерении по двухпроводной схеме
высокоинформативный ЖК дисплей
ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42
встроенная память на 10 000 измерений, беспроводная связь с ПК
автоматическое отключение питания
индикация состояния внутреннего источника питания
система защиты аккумулятора от перезаряда
защита от неправильного включения

Технические характеристики

Параметр	Диапазон	Точность
Сопротивление контура заземления (максимальный тестовый ток 250 мА/128 Гц) (минимальное разрешение 0,001 Ом) (амплитудное напряжение помехи не более 24В)	(001…999) мОм (1,00…9,99) Ом (10,0…99,9) Ом (100…999) Ом (1,00…9,99) кОм	± (0,03%+3)
Сопротивление заземления методом 2-х клещей без разрыва петли заземления (с клещами КП-20/1 — не входят в комплект поставки, приобретаются отдельно)	(0,03…99,9) Ом	± (0,15%+3)
Переменный ток частотой 50 Гц с применением измерительных клещей	(0,001…2,50) А	± (0,05%+3)
Напряжение переменного тока частотой 50 Гц	(1…300) В	± (0,05%+3)

Учебный фильм

Габариты

Размер в упаковке ШхГхВ — 310х110х250 мм

Размер прибора — 80х120х250 мм

Брутто (масса прибора в упаковке) — 2960 грамм

Масса нетто (масса прибора) — 800 грамм

Комплект поставки

Наименование	Количество, шт
Измеритель сопротивления заземления ИС–20/1 РЛПА.411212.001	1
Клещи измерительные КТИ 20/1 (40мм) РАПМ.418114.005 для ИС-20/1	1
Клещи измерительные КТИ 20/2 (80мм) РАПМ.418114.006 для ИС-20/1	1
Руководство по эксплуатации РЛПА.411212.001РЭ	1
Блок питания БПН-А 12-0,5	1
Струбцина РЛПА.301532.001	1
Ручка РЛПА.715311.004	1
Зажим типа «крокодил»	2
Сумка для переноски прибора	1
Упаковка транспортная	1
Комплект кабелей в составе: РЛПА.685551.002 – измерительный красный с зондом, длиной 1,5 метра РЛПА.685551.002-03 — измерительный синий с зондом, длиной 1,5 метра РАПМ.685442.003 — красный на катушке, длиной 40 метров РАПМ.685442.003-01 — синий на катушке, длиной 40 метров	1 1 1 1
Батарейный отсек РАМП.436244.003-01	1
Bluetooth-USB адаптер	1

Дополнительная комплектация

№	Наименование
1	РЛПА.305177.004, комплект штырей заземления из нержавеющей стали, длина 1 м, с сумкой, 4 шт
2	РЛПА.305177.004, штырь заземления из нержавеющей стали (длина 1 м)
3	РЛПА.685551.002-03, кабель измерительный синий 1,5 м
4	РЛПА.685551.002, кабель измерительный красный 1,5 м
5	Зажим изолированный типа «крокодил» цвет красный
6	Зажим изолированный типа «крокодил» цвет синий
7	РАПМ.685442.003, кабель красный, длиной 40 м, на катушке
8	РАПМ.685442.003-01, кабель синий, длиной 40 м, на катушке
9	РАПМ.436244.006 Аккумулятор 5H-AA2000BT
10	Соединитель контактный кабельный
11	РЛПА.301532.001, струбцина
12	РАПМ.418114.004, клещи передающие КП-20/1, диаметр охватываемой цепи – 50 мм

Устройства заземления вала — Emerson Bearing

Электрический ток всегда проходит по пути с наименьшим сопротивлением, пока он не будет заземлен. В большинстве двигателей подшипники обеспечивают самый низкий уровень сопротивления и дуги, проходящие через них, что приводит к возникновению канавок, точечной коррозии или других типов повреждений подшипников.

При повреждении подшипников двигателя они теряют значительную часть своей функциональности — подшипники с шероховатой поверхностью не работают так же хорошо, как подшипники с гладкими поверхностями.Двигатели и подключенное оборудование могут испытывать чрезмерную вибрацию и шум из-за грубых подшипников. Это может в конечном итоге привести к отказу оборудования, что приведет к дорогостоящим простоям двигателя, ремонту и задержкам.

Добавление системы заземления вала дает электрическому току более идеальный путь для достижения земли без повреждения внутренних компонентов двигателя. Устройство заземления вала отводит ток от подшипников двигателя и позволяет электричеству покидать двигатель контролируемым образом.Системы заземления вала обеспечивают безопасность оборудования и позволяют компаниям экономить средства на замену деталей и потерю времени.

Использование устройства заземления вала способствует длительной работе оборудования. Эти устройства легко установить почти на все торговое и промышленное оборудование с двигателями. Сюда входят ситуации с промывкой пищевых продуктов и упаковки, где система может быть установлена внутри.

Применение устройств заземления вала

Двигатели

во всех отраслях промышленности нуждаются в системах защиты, которые отводят опасные электрические токи из уязвимых областей системы.Общие области применения устройств заземления вала включают:

Приточно-вытяжные системы
Чиллеры
Компрессоры
Конвейеры
Дата-центры
Лифты
Вентиляторы
ОВК
Двигательные установки
Двигатели насосов
Ветряные двигатели

Emerson Bearing предлагает заземляющие устройства с различными опциями и размерами, чтобы можно было защитить любую коммерческую или промышленную систему двигателей.

Устройства заземления вала от Emerson

Emerson Bearing предлагает решения для шариковых и роликовых подшипников более 50 лет. Мы производим высококачественные подшипники, отвечающие требованиям их предполагаемого применения. Мы также специализируемся на оборудовании, предназначенном для защиты подшипников от повреждений, которые могут нарушить их полную функциональность.

Свяжитесь с нами сегодня, чтобы найти подходящие устройства заземления вала и системы шарикоподшипников для вашего следующего проекта.Загрузите нашу электронную книгу «Увеличьте срок службы подшипников и оптимизируйте производительность», чтобы получить подробное руководство по продлению срока службы подшипниковых систем вашей компании.

Заземление и соединение 101: что нужно знать разработчикам устройств

Когда о человеке говорят, что он «заземлен», это означает, что он стабилен, рассудителен и, возможно, немного осторожен. Их энергия безопасно и логично направляется туда, где она наиболее продуктивна. Оказывается, принципы электрического заземления (и его близкого родственника — соединения) на самом деле не так уж и различаются.Все дело в том, чтобы убедиться, что электрический ток направлен туда, куда он должен идти, и что безопасность не будет нарушена, когда ток выходит из строя.

Цель Polycase — всегда расширять возможности наших клиентов, будь то высококачественные корпуса для электроники, отличное обслуживание клиентов или экспертные знания. Многие наши клиенты, будь то предприятия, исследовательские лаборатории или любители, проектируют и производят электронные устройства. Сегодня мы поделимся небольшими знаниями об электрическом заземлении и соединении, чтобы помочь вам создавать и проектировать устройства более безопасно и эффективно.

Перед тем, как мы начнем, вы должны отметить, что это только общий обзор принципов заземления и соединения и не является полным руководством по заземлению и подключению цепи. Если вы новичок в проектировании схем, обязательно изучите передовой опыт для конкретного типа устройства, которое вы создаете, прежде чем начать.

С учетом сказанного, давайте углубимся в определения заземления и соединения, ключевые методы, используемые для их создания, и почему они так важны для проектирования электронных устройств.Затем мы покажем вам, как корпуса Polycase могут помочь вам в создании стабильных, правильно заземленных и соединенных электрических систем.

Заземление. Зеленый — это стандартный цвет заземляющих проводов в США.

Что такое заземление?

Термины , заземление, и , заземление, , имеют множество различных применений и определений в электрическом проектировании. Три наиболее полезных и важных определения:

- Физическое соединение электрической системы с Землей (называемое заземлением)

- Обратный путь для электрического тока, такой как заземляющий контакт. на заземленной электрической вилке

Точка, в которой напряжение тока достигает нуля (используется для измерения и сравнения напряжений других компонентов системы)

Все эти определения имеют общий элемент: заземление — это где электрический заряд хочет течь, чтобы перейти в состояние нулевого напряжения.Напряжение, представляющее собой разницу в электрическом потенциале между двумя точками, является результатом попытки тока уравновесить их потенциал. Поскольку ток будет следовать по пути наименьшего сопротивления, заземление можно понимать как науку о безопасном направлении этого пути.

В крайнем (но очень простом) примере, таком как молния, ударяющая в землю, облако разряжает свой отрицательный заряд на положительно заряженную землю, тем самым уравновешивая свой заряд. Напротив, в простой цепи с батарейным питанием заземление может быть просто отрицательной клеммой на батарее — там, где ток может найти путь наименьшего сопротивления, чтобы вернуться к своему нулевому опорному уровню.

Хотя существует несколько различных типов заземления и тысячи различных способов создания заземления внутри них, мы сосредоточимся на нескольких ключевых деталях. Прежде всего: заземление, относительно простой, но широко используемый вид заземления.

Основы: заземление

Заземление может быть не тем, с чем вы будете иметь дело напрямую при разработке электроники, но все же важно знать основы того, как оно работает, потому что оно составляет основу принятых передовых практик для создания безопасные электрические системы.В частности, вы будете разбираться в системах заземления, когда будете определять, как устройство взаимодействует с большими источниками питания, такими как здания и офисы.

В большинстве жилых и коммерческих систем электроснабжения есть заземляющий стержень — металлический стержень с высокой проводимостью, который утоплен в грязи и / или бетоне и обеспечивает предохранительный клапан от блуждающих токов. (Обычно они находятся снаружи и / или сзади.) Элементы электрической системы подключаются к заземлению через шину заземления внутри распределительной коробки.При возникновении неисправности, такой как короткое замыкание или замыкание на землю, заземление используется в качестве меры безопасности, предотвращающей перегрев системы.

Однако цель заземления — не просто сбросить мощность в землю. Фактически, это необходимо для того, чтобы вернуть питание к источнику питания, где скачок тока вызывает срабатывание устройств перегрузки по току, таких как автоматические выключатели. Затем прерыватель включается и останавливает ток.

Основы: розетки с заземлением

Если вы не знаете, как работает заземляющий штырь на розетке, сейчас отличное время для изучения, потому что это может иметь отношение к конструкции вашего устройства.Два верхних отверстия на розетке — это горячий разъем (справа) и нейтральный разъем (слева). (Некоторые старые розетки имеют только эти два.) Ток течет от источника питания через горячий слот, питает подключенное устройство и возвращается через нейтральный слот.

Но более новые розетки включают третью вилку заземления. В случае возникновения тока короткого замыкания (из-за короткого замыкания или замыкания на землю) избыточный или смещенный ток будет течь к заземляющему проводу и, в свою очередь, обратно к нейтральному выводу источника питания, где он отключает выключатель.(Опять же, заземляющий контакт на розетке на самом деле не идет на землю — скорее, он отправляет ток обратно в источник питания.) Это ключевой метод для повышения безопасности всех видов электроники, и, как мы будем обсудим позже, многие должны иметь это.

Основы: Заземление корпуса

Однако, если вы разрабатываете электронное устройство, вы можете заземлить компоненты, используя заземление корпуса. Эта система включает создание единой точки заземления для цепи вашего устройства.По нескольким причинам выгодно, чтобы вся ваша энергия проходила через одну точку.

Одной из наиболее важных причин использования заземления шасси является то, что оно фактически функционирует как система распределения питания для устройства. Легче всего это увидеть в автомобиле или грузовике. В автомобилях заземление шасси используется для распределения электроэнергии по всем компонентам, которые в ней нуждаются. Радиоприемник, кондиционер, стартер и многое другое имеют мощность, протекающую через заземление шасси, которое обычно находится на раме или другом металлическом компоненте шасси автомобиля.Большинство заземлений шасси подключаются только в одной точке для предотвращения «контуров заземления», которые могут вызывать помехи.

Это делает важным наличие проводящего шасси в вашем устройстве. Отчасти поэтому стальные и алюминиевые корпуса Polycase являются отличным выбором для многих типов электронных устройств. Они обеспечивают простой и высокопроводящий способ заземления и соединения электроники.

Основы: склеивание

Склеивание — это процесс, связанный, но не совсем идентичный заземлению.Ключевая идея состоит в том, чтобы довести ряд устройств до одного и того же электрического потенциала, чтобы ток короткого замыкания не приводил к возбуждению или «нагреву» одного элемента системы (что приводило к поражению электрическим током или опасности возгорания). Соединение предотвращает это, потому что без разности потенциалов нет пути поиска пути напряжения. В случае неисправности ток автоматически снижается и помогает предотвратить перегрев устройства.

Хотя соединение само по себе не защищает людей или устройства, в сочетании с заземлением оно является основным элементом безопасной электрической конструкции.Основные электрические панели включают в себя соединительные винты или шпильки для соединения шины заземления панели с нейтральной шиной, чтобы обеспечить возврат тока к источнику питания, чтобы он мог отключить прерыватель. В большинстве электрических систем проектирования каждый металлический объект в комнате, не предназначенный для проведения тока, будет соединен вместе с использованием методов, соответствующих применению.

Устройства, требующие заземления или соединения

Для большинства электронных устройств требуется какой-либо тип подключения к заземлению по соображениям безопасности.Заметным исключением являются некоторые устройства, которые имеют достаточную внутреннюю изоляцию и считаются уже заземленными. Это обычное дело для домашних инструментов. Они состоят из двух слоев изоляции между электрическими компонентами и корпусом дрели. Таким образом, производитель может изготавливать их без заземляющего штыря на вилке, но при этом производить безопасный продукт.

Тем не менее, многие другие устройства требуют постоянного подключения к заземлению. Как упоминалось выше, это обычно происходит в виде заземления шасси, которое позволяет току эффективно циркулировать по всему устройству и возвращаться к источнику питания.

Когда дело доходит до решения, требует ли устройство заземления, вам необходимо обратиться к стандартам NEC или IEEE, которые мы обсудим ниже, но есть несколько типичных соглашений, основанных на том, какой ток потребляет устройство и что оно из себя представляет. из. Часто обнаруживается, что устройства с низким энергопотреблением, такие как радиоприемники, фонарики, часы, вентиляторы и кофейники, не заземлены. Устройства с большей мощностью, такие как посудомоечные машины и телевизоры, всегда заземлены, как и устройства, сделанные в основном или частично из металла.

Соблюдение стандартов заземления и подключения

Если вы создаете какое-либо устройство, потребляющее электроэнергию, вы должны быть знакомы с соответствующими стандартами заземления и подключения для этого типа устройств. Несоблюдение требований может стать серьезной проблемой регулирования и безопасности для любого учреждения, производящего электронику. И если устройство, которое вы собираете, предназначено только для дома или хобби, вам, возможно, не придется беспокоиться о юридических стандартах, но вы все равно рискуете возгоранием и поражением электрическим током из-за неправильного заземления оборудования.

Национальный электротехнический кодекс — это стандарт, используемый большинством американских муниципальных органов власти для регулирования электрических установок и методов проектирования. Этот кодекс в основном ориентирован на системы, питающие жилые и коммерческие здания, и лицензированные электрики обучаются работе в соответствии с его стандартами. Это важно для понимания того, как устройства взаимодействуют с различными конфигурациями электрических систем, но это не окончательный документ по проектированию безопасного питания для электронных устройств.

Чтобы получить подробное руководство по стандартам безопасности при проектировании устройств, обратитесь в Институт инженеров по электротехнике и электронике, торговую организацию, которая представляет накопленный опыт сотен тысяч инженеров-электронщиков по всему миру.Самый простой способ сделать это — использовать стандарт IEEE Standard 1100-2005, также известный как Изумрудная книга. Он устанавливает ключевые стандарты безопасности и эффективности почти во всех областях проектирования устройств, в том числе:

- Обработка нарушений напряжения и защита от перенапряжения

- Как эффективно защитить устройства от радиочастотных и электромагнитных помех

- Проведение тщательного и информативного обследования объекта и согласование технических характеристик устройства с ним

- Выбор самых качественных и эффективных материалов

- Обеспечение точности и эффективности контрольно-измерительных приборов

- Лучшие практики для установки и обслуживания устройств в коммерческих или промышленных средах

Специальные рекомендации для устройств в секторах телекоммуникаций и информационных технологий

Изумрудная книга даст вам e, но IEEE также публикует другие стандарты проектирования электроники, которые могут быть вам интересны.Сюда входят отраслевые стандарты, такие как их стандарты для нефтегазовой отрасли, и специализированные для конкретного типа оборудования, такие как маломощные интегральные схемы. Перед тем, как начать свой проект, рекомендуется проверить, какие дополнительные стандарты могут быть доступны в IEEE.

Корпуса Polycase для проектирования электронных устройств

Polycase — лидер отрасли в производстве корпусов для высокопроизводительной электроники, и у нас есть несколько моделей корпусов, которые хорошо подходят для закрытия устройств, требующих заземления и / или соединения.Они также отличаются прочностью, универсальностью и эстетическим совершенством, которыми славится Polycase.

Корпуса из нержавеющей стали серии SA от Polycase — отличный выбор для приложений, требующих заземления и соединения. Фактически, каждый корпус серии SA поставляется со встроенными металлическими шпильками на двери и в основании. Они обеспечивают удобную точку подключения для систем заземления и соединения. Помимо того, что серия SA является отличным выбором для заземления, она также отличается исключительной прочностью и защищает от пыли, воды и коррозии в соответствии со строгим стандартом NEMA 4X.Водонепроницаемая и устойчивая к ржавчине конструкция делает эти корпуса отличным вариантом для использования вне помещений, например, для распределительных коробок и автоматических выключателей.

Конечно, мы знаем, как важно предоставлять нашим клиентам широкий спектр возможностей, поэтому ваш выбор металлических корпусов для электроники не останавливается на достигнутом. Мы предлагаем более широкий выбор, например, серию AN из литого под давлением алюминия, разработанную в соответствии со строгим стандартом NEMA 6P, и серию EX из экструдированного анодированного алюминия, которая идеально подходит для специализированных электронных устройств и включает предварительно отлитый слот для печатных плат.

Нам еще предстоит узнать гораздо больше о мире заземления и соединения — мы лишь прикоснулись к основным принципам. Вам нужно будет выяснить для себя, каковы идеальные методы заземления вашего электронного устройства. Но благодаря нашему опыту в области корпусов создавать безопасные и эффективные устройства с правильно настроенными заземлением и соединением стало проще, чем когда-либо.

Остались вопросы о том, как наши корпуса позволяют эффективно заземлять и связывать электронику? Наши специалисты по корпусам будут рады помочь.Просто позвоните по телефону 1-800-248-1233 или свяжитесь с нами через Интернет.

Самодельное заземляющее устройство

Введение

Заземление (также известное как «Заземление») — это способ передачи энергии Земли к вашему телу. Люди эволюционировали, ходя босиком, поэтому наша физиология зависит от этого электрического заземления, чтобы функционировать должным образом. Теория и исследования по заземлению полностью обсуждаются на сайте earthinginstitute.net. Вот короткое видео, в котором резюмируются принципы заземления:

Описанное ниже устройство электрически идентично продаваемым в продаже.Его с большим успехом изготовили тысячи мастеров своими руками. Сделать это можно тремя способами:

Воткните медный стержень заземления (или 12 отрезков медной трубы) в землю и прикрепите провод от него в дом через окно или отверстие в стене.
Используйте отверстие для заземления в стандартной розетке и подключите это заземление к проводу.
Присоедините провод к трубе холодной воды под раковиной на кухне или в ванной. Этот метод самый простой из трех.Не нужно сверлить отверстие в стене и разбираться с электрическими розетками.

Метод 1 — Использование заземляющего стержня

Воткните стержень или трубу в землю возле окна или рядом с просверленным отверстием в стене. Три четверти стержня должны находиться под землей. Возьмите кусок провода, который войдет в дом. Лучше всего использовать многожильный провод, так как он должен быть гибким после того, как устройство будет прикреплено к вашему телу. Проволока 18-го калибра достаточно толстая, но подойдет и более толстый.Снимите изоляцию с ее конца и соедините ее с заземляющим стержнем, используя клейкую ленту.
Проденьте провод в дом через окно или отверстие в стене.
Приобретите муфту 1/2 медную в сантехническом отделе строительного магазина. Ударьте по нему молотком или сожмите его тисками, пока он не станет почти плоским, но все же позволит вставить проволоку. Снимите около дюйма изоляции, загните оголенный провод обратно на изолированную часть и вставьте провод в отверстие.
Перед тем, как вставить, оберните небольшой лентой место, где край муфты может разрезать провод. Ударьте или сжимайте муфту до тех пор, пока она не захватит провод (но не стучите так сильно, чтобы провод не порезался). Если какой-либо из углов острый, сгладьте их напильником или наждачной бумагой.
Затем для заземления опустите плоскую муфту в носок и держите ее там во время сна, просмотра телевизора, работы за компьютером и т. Д. Если она имеет тенденцию выпадать, обвяжите проволоку вокруг лодыжки или икры, прежде чем вставлять муфту в носок.Чтобы удвоить дозу заземления, сделайте дубликат устройства (прикрепленный к тому же медному заземляющему стержню) и вставьте его в другой носок.

Некоторые люди предпочитают держать муфту на запястье, а не на щиколотке. Теннисный браслет или разрезанный пополам носок можно использовать, чтобы удерживать его на запястье. Вы даже можете использовать сразу 3 муфты. Примечание: проводящие носки значительно усиливают эффект. Они превращают всю ступню в дирижер. (См. Раздел «Советы» ниже.)

В качестве альтернативы медной муфте можно использовать зажим из крокодиловой кожи.Просто подсоедините провод к зажиму обычным способом и поместите зажим в носок. В этом случае не думайте об этом как о зажиме, а только как о куске металла.

Еще один совет: в засушливом климате или на песчаной почве заземляющий стержень следует поливать один раз в неделю для улучшения проводимости. Даже если климат не засушливый, рекомендуется поливать заземляющий стержень, когда некоторое время не будет дождя.

Метод 2 — Использование электрической розетки

Приобретите вилку с заземлением в хозяйственном магазине.
В магазине электроники, таком как Radio Shack, купите резистор 100 кОм (1/2 Вт).
Подсоедините короткий провод (около 12) к клемме заземления на вилке. Присоедините один вывод резистора к другому концу провода.
Присоедините длинный провод (около 10 футов длиной) к другому проводу. Используйте много ленты, чтобы не повредить резистор, если вы потянете за провод.
Для медной муфты выполните те же инструкции, что и в методе 1. Если вы хотите использовать две муфты (для обоих носков), присоедините еще 10-футовый провод к тому же выводу резистора.Если два или три человека заземляют одновременно, это не «разбавляет» воздействие на каждого человека.
Готовое устройство должно выглядеть так.
Важно: Перед подключением заземляющего устройства проверьте розетку на предмет надлежащего заземления. Используйте средство проверки торговых точек, подобное этому (доступно в любом хозяйственном магазине или в Wal-Mart). Это видео объясняет, как его использовать.

Метод 3 — Использование трубы холодной воды под раковиной

Снимите один дюйм изоляции с длинного куска провода (около 10 футов).
Обвяжите проволокой трубу с холодной водой. Таким образом, провод, а не соединение, будет воспринимать нагрузку в случае, если вы случайно потянете за провод.
Приклейте оголенный конец (где вы сняли изоляцию) к медной трубе. Сначала убедитесь, что труба высохла, чтобы лента прилипла. Если ваши трубы пластиковые, прикрепите провод к латунному запорному клапану лентой. Возможно, будет проще прикрепить провод к клапану с помощью зажима из крокодиловой кожи. Если ваш клапан также сделан из пластика, вам придется использовать заземляющий стержень или электрическую розетку.
Для медной муфты следуйте тем же инструкциям, что и в методе 1. Несколько проводов могут ответвляться от исходного провода без потери эффективности. Таким образом, многие устройства могут использоваться (многими людьми) одновременно.

Тестирование устройства

Используйте тестер цепей для проверки целостности цепи и надлежащего заземления. Этот тест будет работать независимо от того, использовали ли вы метод 1, 2 или 3.

Если вы использовали способ 2 (подключаемый вариант), подключите заземляющее устройство к нижней розетке.
Для ЛЮБОГО из трех методов вставьте один зонд тестера (любого цвета) в небольшой паз верхней розетки.
Коснитесь другим щупом плоской муфты. Если тестер загорается, у вас хорошее заземление и хорошая непрерывность.

Повторяйте тест каждые две недели, чтобы убедиться, что устройство работает правильно и что провода не отсоединились.

подсказки

Проводящие носки значительно усиливают эффект.Они превращают всю ступню в дирижер. Они сильно различаются по цене, поэтому поищите на Ebay «Носки X-Static».
Другой важный прием — расположить муфту на подушечке стопы. Эта акупунктурная точка известна как «Почка 1» и является естественным проводником энергии, когда люди ходят босиком.
Вместо муфты можно использовать короткую медную трубу (2-3 дюйма длиной). Диаметр трубы может составлять 1/2 дюйма или 3/4 дюйма. Выровняйте его, используя тот же метод, который описан для муфты.
В качестве вилки можно использовать старый компьютерный шнур питания. Их практически раздают в комиссионных магазинах. Отрежьте женский конец. Затем с помощью универсального ножа удалите внешнюю изоляцию. Вы увидите 3 провода: черный, белый и зеленый. Зеленый провод — это земля. Отрежьте черный и белый провода и сохраните их для подключения к муфте (ам). Сделайте черный отрезок на 1 дюйм длиннее, чем белый отрезок (чтобы они не находились друг от друга). Оберните отрезки лентой для безопасности. Действуйте, как описано в основных шагах выше.
Также можно сделать заземлитель для своего автомобиля.
Просто прикрепите провод к раме (любой металл под сиденьем) с помощью зажима из крокодиловой кожи. Отшлифуйте краску напильником или зашлифуйте для лучшего соединения. Это устройство предотвращает накопление статического электричества на вашем теле и снижает утомляемость во время вождения или езды в автомобиле.
Если вы работаете за компьютером, вы можете очень просто заземлить себя. Возьмите кусок проволоки длиной 5-7 футов. Прикрепите к каждому концу зажим из кожи аллигатора (неизолированный). Прикрепите один из зажимов к корпусу вашего компьютера (выход для вентилятора — хорошее место.) Вставьте другой зажим в носок так, чтобы он касался лодыжки или стопы. Тогда ваше тело будет электрически заземлено, так как корпус компьютера заземлен. Это поможет нейтрализовать электромагнитное излучение, которое пронизывает современный офис.

Предупреждения

Не пропускайте резистор 100 кОм, если вы подключаете устройство к стене. Это средство безопасности на случай короткого замыкания в проводке здания.
Не используйте заземляющие устройства во время грозы.
Согласно веб-сайту заземления: «Исследования показали, что заземление тела играет существенную роль в уменьшении воспаления и функционировании других физиологических процессов. На этом основании настоятельно рекомендуется, чтобы люди, принимающие лекарства для разжижения крови, регулировали уровень сахара в крови, контроль артериального давления или регулирование уровня гормонов щитовидной железы, проконсультируйтесь со своим врачом за советом и режимом контроля приема лекарств, прежде чем они начнут спать с заземлением «.

Ссылки для получения дополнительной информации

Узнайте о пользе приседаний для здоровья

Фотографии:

Следы на песке любезно предоставлены компанией natures-desktop.com /

Иглоукалывание почек 1 любезно предоставлено ThyroidAcupuncture.com

Деревянная библиотека-музей анестезиологии | Устройство заземления

Эфир (клинически введен в 1846 г.), этилен (клинически введен в 1923 г.) и циклопропан (клинически введен в 1932 г.) — все это анестетики, которые могут взорваться в присутствии искры или открытого пламени. Для предотвращения этого были приняты многие меры предосторожности, включая использование электрических заземляющих устройств для ограничения накопления статического электричества.В некоторые наркозные аппараты были встроены цепи заземления, а некоторые анестезиологи также имели собственные предохранительные устройства. Заземляющая пластина и цепь, показанные здесь, принадлежали доктору Полу М. Вуду (1894-1963), который всю свою карьеру посвятил работе с легковоспламеняющимися анестетиками. Другим, более сложным заземляющим устройством было устройство Horton Intercoupler. Национальные нормы безопасности также стремятся предотвратить пожары и взрывы. Новые невзрывоопасные агенты были представлены в 1950-х годах, а к 1970-м годам горючие анестетики были запрещены к использованию в США.С. больницы.

Запись в каталоге: Заземляющее устройство

Ключ доступа: aknu
Регистрационный номер: 298

Заголовок: [Заземляющая пластина и цепь.]

Вариант названия: Альтернативный заголовок
Заголовок: Заземляющее устройство.

Вариант заголовка: Альтернативный заголовок
Заголовок: Перетащите цепочку.

Вариант названия: Альтернативный заголовок
Название: Соединитель Вуда.

Издатель: [Место изготовления не указано]: [Название производителя не указано];
[1928-1950].
Физическое описание: 1 заземляющее устройство: металлы; 11,5 х 7 х 0,5 см.

Тема: Операционные — меры безопасности.
Тема: Взрывы — предотвращение и контроль.
Тема: Медицинские учреждения — противопожарная и противопожарная службы.

Тип примечания: Общие
Примечания: Диапазон дат для возможного года выпуска основан на датах из литературы
, в которой термины «заземляющая пластина» и «тормозная цепь» встречаются с относительной частотой
. Диапазон дат может измениться, если в документации указано, что
следует исправить.

Тип примечания: Общие
Примечания: Имя основано на описательном имени WLM для устройства.

Тип примечания: С
Примечания: Холщовый мешочек, хранящийся в другом месте.

Тип примечания: Цитата
Примечания: McCurdie MH. Опасность взрыва анестезии: некоторые методы борьбы. Am J Nurs
1941; 41 (3): 261-264.

Тип примечания: Цитата
Примечания: MacDonald AG. Краткая история пожаров и взрывов, вызванных анестетиками
. Br J Anaesth. 1994; 72 (6): 710-722.

Тип примечания: Физическое описание
Примечания: Одна металлическая пластина с металлической цепочкой из бисера; Примерные общие размеры
11.5 x 7 x 0,5 основаны на одной возможности, когда пространство будет занято как пластиной, так и цепью
, если они лежат плоско на дисплее; Размер металлической пластины
составляет приблизительно 9,5 x 6 x 0,5 см, а длина металлической цепи составляет приблизительно 220
см; три небольших домика протыкают верхний край пластины, и цепь
соединяется через крайнее левое отверстие; Единственная маркировка — это знак присоединения
, «298».

Тип банкноты: Репродукция
Примечания: Фотография Стива Дониша, 10 июня 2013 г.

Тип примечания: Исторический
Примечания: Металлические пластины и цепи, подобные этой, использовались примерно с 1930 по 1950-е гг. До
предотвращали разряд электростатических искр в операционных, где использовались горючие анестетики
, такие как эфир, этилен и циклопропан. Это устройство
подключало и уравновешивало электростатический заряд объектов на
, к которому оно было подключено, например, наркозный аппарат, и пол в операционной
.

Искры от статического электричества были не единственным источником воспламенения в операционной
, но они были важным источником, и для их предотвращения применялся ряд мер безопасности.Другие меры предосторожности включали цепи для соединения
пациента, наркозного аппарата и анестезиолога, специальное покрытие
, специальное освещение, токопроводящую обувь и токопроводящие колеса на наркозных аппаратах
. Для другого примера см. Intercoupler Horton.
Важность тщательно продуманных электростатических мер предосторожности уменьшилась после того, как
ввел негорючие анестетики, такие как галотан.

Эта заземляющая пластина и цепь принадлежали анестезиологу Полу М. Вуду, M.
Д. (1894-1963).

Тип примечания: Публикация
Примечания: Burkle CM, Zepeda FA, Bacon DR, Rose SH. Историческая перспектива использования ларингоскопа
в качестве инструмента в анестезиологии. Анестезиология.
2004; 100 (4): 1003-1006.

Тип примечания: Публикация
Примечания: Хендерсон Ю. Опасность взрыва анестетиков: отчет Комитета
по несчастным случаям, связанным с анестезией. ДЖАМА. 10 мая 1930 г .; 94 (19): 1491-1498.

Тип примечания: Выставка
Примечания: Выбрано для веб-сайта WLM (отмечено 11 ноября 2013 г.).

Антистатические браслеты, пяточные заземлители и шнуры | Персональное заземление

Продукты

Все товары
1. Контрольно-измерительные приборы
2. Системы мониторинга
3. Ионизаторы
4. Стол и коврики
5. Коврики для подносов
6. Комплекты рабочих станций
7. Система заземления / устройства
8. Антистатические ленты
9.Гибкая упаковка
10. Жидкие продукты
11. Погрузочно-разгрузочные работы
12. Продукция для чистых помещений
13. Предметы досмотра

STATICO

Дом
Контакт
О нас
Спецификации
Образование в области устойчивого развития

Новости

Подпишитесь на нашу рассылку новостей

Поиск по тегу:

S1003 / S1004: Регулируемый браслет заземления на запястье
$ 0.00 грн.
S0101: Регулируемый ремешок на запястье
0,00 долларов США.
S1050DC: Двухпроводной браслет для заземления на запястье для мониторов с постоянным сопротивлением базы
$ 0.00 грн.
S1010 / S1011: Расширяемый металлический браслет для чистых помещений
0,00 долларов США.

S1014: Регулируемый браслет Ergo
$ 0.00 грн.
S0102: Регулируемый браслет заземления на запястье
0,00 долларов США.
S1001: Регулируемый браслет заземления на запястье
$ 0.00 грн.
S1005: Регулируемый браслет заземления на запястье
0,00 долларов США.

S1015: регулируемый ремешок на запястье
$ 0.00 грн.
S1000D: Регулируемый одноразовый браслет для заземления
0,00 долларов США.
S1000DF: Одноразовый тканевый браслет для заземления запястья
$ 0.00 грн.
S53CTD3: Диспенсер для токопроводящей ленты
0,00 долларов США.

S1030: Шнур заземления с общей точкой для браслета / настольного коврика
$ 0.00 грн.
S1050: Шнур заземления общей точки коврика / браслета
0,00 долларов США.
S1040: Шнур заземления напольного коврика
$ 0.00 грн.
S1045: Блок заземления с двумя розетками для верстаков
0,00 долларов США.

S1000JP: Соединительный шнур между матами (перемычка)
$ 0.00 грн.
S1046: Шнур заземления с общей точкой с четырьмя точками
0,00 долларов США.
S1051: Двухточечный блок заземления
$ 0.00 грн.
S1092DS: Соединитель двойного стека
0,00 долларов США.

S1100: Одноразовый пяточный заземлитель
$ 0.00 грн.
S1145HG: Регулируемый быстросъемный пяточный грунт
0,00 долларов США.
S1150HG: заземлитель с регулируемой пяткой
$ 0.00 грн.
S1185HGY Регулируемый быстросъемный немаркий пяточный заземлитель
0,00 долларов США.

S1140: Регулируемый быстросъемный заземлитель для носка
$ 0.00 грн.
S1160SG: Регулируемый быстросъемный заземлитель
0,00 долларов США.
S1070: Инструмент для защелкивания
$ 0.00 грн.
S1072: Инструмент для крепления с защелкой для тяжелых условий эксплуатации
0,00 долларов США.

S1091-38: Шпилька и гнездо, 3/8 дюйма (10 мм)
$ 0.00 грн.
Шпилька и гнездо со стойкой, 1/4 дюйма (7 мм)
0,00 долларов США.
S1091-USK: Универсальный комплект защелок, гнездо / шпилька 3/8 дюйма (10 мм)
$ 0.00 грн.
S1091-URHSK: Универсальный фиксатор для жесткого / жесткого коврика, гнездо / шпилька 3/8 дюйма (10 мм)
0,00 долларов США.

S1091-M4P и F4P: Нажимная и изгибаемая шпилька и гнездо, 3/8 дюйма (10 мм)
$ 0.00 грн.
Зажимы типа «крокодил» (изолированные и неизолированные) и зажимы Bulldog
0,00 долларов США.
S001VS: Антистатический браслет-липучка
$ 0.00 грн.

Технические советы: не забывайте о системе заземления

Плохое заземление не только увеличивает риск отказа оборудования; это опасно. Помещения должны иметь надлежащим образом заземленные электрические системы, чтобы в случае удара молнии или перенапряжения в сети ток нашел безопасный путь к земле.

Простые системы заземления состоят из одного заземляющего электрода, вбитого в землю.Использование одного заземляющего электрода является наиболее распространенной формой заземления, и его можно найти за пределами вашего дома или на работе.

Комплексные системы заземления состоят из нескольких заземляющих стержней; связанные ячеистые или сетевые сети; плиты заземления; и контуры заземления. Эти системы обычно устанавливаются на подстанциях, в центральных офисах и на вышках сотовой связи.

Зачем тестировать?

Со временем коррозионные почвы с высоким содержанием влаги, высоким содержанием соли и высокими температурами могут разрушить заземляющие стержни и их соединения.Таким образом, хотя система заземления при первоначальной установке имела низкие значения сопротивления заземления, сопротивление системы заземления может увеличиться, если заземляющие стержни разъедены.

Рекомендуется ежегодно проверять все заземления и заземляющие соединения в рамках вашего обычного плана профилактического обслуживания. Если техник обнаруживает увеличение сопротивления более чем на 20 процентов, исследуйте источник проблемы и внесите исправления в систему заземления, чтобы снизить сопротивление.

Что такое хорошее значение сопротивления заземления?

Существует путаница в отношении того, что является хорошим заземлением и каким должно быть значение сопротивления заземления. В идеале заземление должно иметь нулевое сопротивление.

Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше.

NEC заявила: «Убедитесь, что полное сопротивление системы относительно земли меньше 25 Ом, указанного в NEC 250.56. На объектах с чувствительным оборудованием оно должно составлять 5,0 Ом или меньше ».

В телекоммуникационной отрасли часто используется 5,0 Ом или меньше в качестве значения для заземления и соединения.

Целью сопротивления заземления является достижение минимального сопротивления заземления. значение, которое имеет смысл с экономической и физической точек зрения.

Какие существуют методы испытаний?

Доступно несколько методов испытания заземления.

Испытание удельного сопротивления грунта , в котором используются колья, наиболее необходимо при определении конструкции системы заземления для новых установок (применение с нуля) в соответствии с вашими требованиями к сопротивлению заземления.

Метод испытания на падение потенциала используется для измерения способности системы заземления или отдельного электрода рассеивать энергию от объекта. Для трехполюсного испытания на падение потенциала два заземляющих стержня помещают в почву на прямой линии — вдали от заземляющего электрода.

Выборочное тестирование очень похоже на метод падения потенциала, обеспечивая все те же измерения, но гораздо более безопасным и простым способом. При выборочном тестировании интересующий заземляющий электрод не нужно отсоединять от места его подключения к месту.

Измерение без колец возможно путем измерения сопротивления контура заземления для многозаземленных систем с использованием только токовых клещей. Этот метод тестирования исключает опасные и трудоемкие операции по отключению параллельных заземлений, а также поиск подходящих мест для дополнительных заземляющих стержней. Вы также можете выполнить наземные испытания в местах, о которых вы, возможно, не думали раньше: внутри зданий, на опорах электропередач или в любом другом месте, где нет доступа к почве.

В ситуациях, когда установка заземляющих кольев нецелесообразна и невозможна, вы можете выполнить двухполюсное измерение сопротивления / целостности заземления .Для выполнения этого теста техник должен иметь доступ к хорошо известному заземлению, например, к цельнометаллической водопроводной трубе.

Другие ресурсы

Кабели заземления — Кластеры заземления — Перемычки заземления

Работа с линиями электропередач и электрооборудованием — опасная работа, потому что эти системы содержат достаточно электричества, чтобы вызвать мощный, даже смертельный, удар электрическим током. Линейные и коммунальные рабочие устанавливают комплекты заземления для индивидуальной защиты , которые включают кабели заземления и перемычки заземления для защиты от поражения электрическим током.

В Divergent Alliance мы поставляем оборудование, необходимое для установки индивидуального защитного заземления, включая кабели заземления , перемычки заземления и комплекты кластеров заземления . Мы предлагаем качественные заземляющие кабели и оборудование от Salisbury и Chance , двух производителей, пользующихся заслуженным доверием. Наши специалисты в Divergent Alliance также предлагают испытание защитного заземления и ремонт , чтобы убедиться, что ваше индивидуальное защитное заземление эффективно защитит вас от поражения электрическим током.

Divergent Alliance может предоставить заземляющие кабели и оборудование для предприятий в любой точке США. Позвоните нам по телефону (847) 531-0559 или заполните контактную форму, чтобы узнать о ценах на наши заземляющие кабели. Мы обеспечиваем быструю доставку по США

Заземление средств индивидуальной защиты

Индивидуальное защитное заземление обеспечивает безопасный путь к земле для отвода электрического тока. Это защищает электромонтажников от поражения электрическим током при работе с электрическими цепями. Комплекты заземления, которые вы используете, должны выдерживать максимально возможный ток замыкания между фазой и фазой на землю в течение того времени, которое требуется току для устранения замыкания и протекания к заземлению.

Для создания средств индивидуальной защиты необходимы следующие средства заземления:

Заземляющие зажимы: Заземляющие зажимы — это металлические зажимы, которые прикрепляются к линиям электропередач или источнику электричества.
Наконечники: Наконечники — это то, что соединяет заземляющие кабели с зажимами. Наконечники обычно бывают медными или алюминиевыми, могут быть резьбовыми или простыми.
Кабели заземления: Кабели заземления — это то, что безопасно передает электрический ток к заземлению.Важно использовать заземляющий кабель правильного типа и длины, чтобы выдерживать максимальный ток повреждения системы в течение максимального времени, необходимого для его отключения.
Термоусадочная трубка: Термоусадочная трубка обеспечивает изоляцию в местах соединения кабеля с наконечником.
Кластерный или 4-контактный разъем: Кластерный или 4-контактный разъем — это части оборудования с несколькими разъемами для заземляющих кабелей. Обычно они используются для соединения нескольких кабелей, идущих от источника питания, для передачи электрического тока в один кабель, который подводит его к заземлению.

Кабели заземления и заземляющие перемычки

Кабели заземления и перемычки заземления или зажимы являются важными компонентами наземного и подземного индивидуального защитного заземления. В Divergent Alliance мы можем поставить широкий спектр заземляющих кабелей, перемычек и зажимов, необходимых для установки средств индивидуальной защиты. Мы предлагаем высококачественное заземляющее оборудование от Salisbury and Chance.

Кабели заземления и зажимы заземления Salisbury

Нажмите, чтобы загрузить каталог Salisbury

Заземляющие кабели Salisbury являются гибкими, так как они сделаны из мягкой меди # 30 AWG (0,01 дюйма), что придает им дополнительную гибкость. Они также доступны в следующих трех оболочках из термопласта:

Желтый: Кабели заземления в желтой оболочке (ASTM F 855, тип I) от Salisbury представляют собой стандартный кабель с диапазоном температур от 200 до -50 градусов F.
Черный: Кабель заземления с черной оболочкой (ASTM F 855, тип I) более гибкий, чем желтый кабель, поскольку он имеет более тонкую оболочку и меньший диаметр. Диапазон температур от 200 градусов до -50 градусов F.
Прозрачный ПВХ: Прозрачная оболочка из ПВХ (ASTM F 855, тип III) позволяет легко обнаружить обрыв пряди, но теряет гибкость при более низких температурах. Диапазон температур от 140 градусов до -40 градусов по Фаренгейту.

Кабели случайного заземления
Компания Chance предлагает широкий выбор заземляющих зажимов, включая зажимы типа C, типа утконоса, зажимы заземления кластера, зажимы заземления башни и плоской поверхности, зажимы заземления под любым углом, зажимы заземления аппаратуры, зажимы заземления трехстороннего действия, зажимы заземления с вырезом и выключатель. зажимы заземления лезвия.Эти электрические заземляющие зажимы доступны из бронзы и алюминия и могут иметь гладкие или зубчатые губки в зависимости от области применения. Нажмите, чтобы загрузить каталог Chance

Кабели заземления Chance прочные и гибкие с кожухами, стойкими к маслам, истиранию и погодным условиям. Они доступны в желтых и черных оболочках из резиновой смеси T-prene, которые могут выдерживать температуры до -20 градусов по Фаренгейту.Кабели с прозрачной оболочкой из ПВХ имеют рекомендацию по низкой температуре 0 градусов по Фаренгейту. Все заземляющие кабели Chance изготавливаются в соответствии со всеми применимыми спецификациями ASTM.
Чтобы узнать больше о наших ценах на заземляющие кабели, позвоните в Divergent Alliance по телефону (847) 531-0559 или заполните контактную форму. Мы обеспечиваем быструю доставку по США

Кластеры заземления и комплект и узлы кластеров заземления
Различные части, используемые для построения индивидуального защитного заземления, должны быть совместимы друг с другом и соответствовать применению.Если вы покупаете детали для комплекта заземления для индивидуальной защиты , наши профессионалы из Divergent Alliance могут помочь вам выбрать правильное оборудование для вашего приложения и убедиться, что части вашего комплекта совместимы друг с другом. Вы также можете приобрести готовые комплекты заземления, которые включают зажимы, кабели, кластеры и многое другое, что вам нужно для создания защитных заземлений.
Мы предоставляем комплекты заземления от Salisbury и Chance , которые включают зажимы, кабели, наконечники и блоки для создания и установки эффективного индивидуального защитного заземления.
Предлагаемые нами комплекты заземления Salisbury включают:
Узлы одиночного заземления: В этих наборах заземления есть все необходимое для создания единого узла заземления.
Одноточечное распределительное заземление: Эти комплекты заземления содержат оборудование для создания отдельных узлов заземления, которые соединяют все проводники и конструкцию с одним источником заземления.
Комплекты заземления для специального применения: Эти комплекты состоят из оборудования, необходимого для создания заземления для индивидуальной защиты в определенных обстоятельствах.Эти наборы могут быть объединены для более простых приложений и уникальных приложений, требующих определенной комбинации оборудования.
Наборы кластеров заземления: Наборы кластеров заземления состоят из кластеров заземления, а также зажимов и кабелей, необходимых для заземления трехфазной системы. Кластеры заземления позволяют использовать несколько узлов заземления, выступая в качестве точки подключения.
Стандартные комплекты эквипотенциального заземления: Эти комплекты включают оборудование, необходимое для создания защитных заземлений для различных стандартных электрических систем.
Комплекты заземления Y-образной системы: Эти комплекты включают оборудование, необходимое для заземления Y-образных распределительных систем.
Комплекты 4-контактного заземления: Эти комплекты включают в себя все оборудование, в том числе кластеры 4-контактного заземления, для создания защитных заземлений, в которых несколько сборок объединяются в общее соединение, ведущее к заземлению.
Компания Chance предлагает несколько комплектов заземления для воздушных распределительных сетей и заземления подстанций.Каждый комплект заземления содержит зажимы, наконечники, кабели и блоки, необходимые для сборки заземления для индивидуальной защиты.
Кластеры заземления
В некоторых случаях потребуется установить несколько узлов заземления для обеспечения индивидуальной защиты. Кластеры заземления позволяют линейным монтажникам использовать несколько узлов заземления и отправлять их все к одному заземлению через точку подключения. При подключении узлов заземления к трехфазной системе рекомендуется использовать блоки заземления.Мы предлагаем различные блоки заземления Salisbury и Chance для 3- и 4-проводных сборок.
Если вам нужны кластеры заземления и наборы кластеров , позвоните нашим специалистам в Divergent Alliance. Мы можем посоветовать вам, какие комплекты подходят для вашего применения, и помочь вам собрать заземляющий узел, состоящий из совместимого оборудования.
Позвоните нам по телефону (847) 531-0559 или заполните контактную форму, чтобы узнать больше о наших установленных ценах на кластер заземления и кластер заземления.
Проверка и ремонт заземляющего кабеля и кластера заземления

Позвоните нам по телефону (847) 531-0559 или заполните контактную форму, чтобы узнать больше о наших услугах по тестированию и ремонту заземляющих кабелей.
Комплекты индивидуального защитного заземления могут потребоваться в течение нескольких дней или дольше в зависимости от конкретной работы. Очень важно проверять и поддерживать заземление в течение всего времени его использования для безопасности рабочих.Всегда проверяйте наличие повреждений и убедитесь, что места подключения чистые.
Если вы хотите убедиться, что ваше заземление находится в хорошем состоянии, вы можете обратиться за помощью к нашим профессионалам в Divergent Alliance. Мы обеспечиваем полное тестирование и ремонт заземления, чтобы убедиться, что ваши средства индивидуальной защиты работают должным образом. Мы проверим соединения, поищем повреждения, почистим точки подключения и проверим узел заземления.
Наша процедура тестирования и ремонта заземляющего кабеля и кластера включает следующие этапы:
Очистка и измерение узла заземления: Мы проследим за тем, чтобы кабель соответствовал сечению и длине.Изоляция кабеля и зажимные губки будут очищены от грязи и мусора.
Осмотр узлов заземления: Мы проверим узел заземления на предмет дефектов, оголенных жил проводов, коррозии и других повреждений. Поврежденное или неисправное оборудование будет удалено для ремонта или уничтожения. Заземление не может возобновить работу до тех пор, пока оно не пройдет эту проверку.
Электрическое испытание: Мы проверим работу узла заземления с помощью электрического испытания.Если узел заземления не проходит проверку, мы отремонтируем узел и удалим оборудование, не прошедшее электрическое испытание, для ремонта или замены.
Ремонт и восстановление после проверки: Мы обеспечим необходимый ремонт и восстановим заземляющий узел в соответствии с результатами проверки. Мы можем разобрать и собрать заземление, очистить и осмотреть оборудование, а также провести повторные испытания после сборки. Если заземляющий узел снова не пройдет проверку, оборудование будет снято и уничтожено.
Кабели и кластеры заземления от Divergent Alliance
Правильное использование средств индивидуальной защиты очень важно для безопасности линейных и коммунальных работников. Правильно смонтированное заземление эффективно защитит монтажников от поражения электрическим током в случае повторного включения системы.
Divergent Alliance поставляет заземляющие кабели, кластеры и другое оборудование для средств индивидуальной защиты для компаний по всей территории США.Мы можем помочь вам получить заземляющие кабели и оборудование, необходимые для ваших конкретных приложений, от проверенных производителей Salisbury и Chance.
Требуется индивидуальное решение? Ознакомьтесь с нашей страницей о нестандартных заземляющих кабелях.
Если вам требуется заземляющее оборудование или тестирование заземляющего кабеля, а также услуги по ремонту, позвоните в Divergent Alliance по телефону (847) 531-0559. Мы обеспечиваем быструю доставку нашей продукции по США
.

Что такое измеритель сопротивления заземления и для чего он нужен

Принцип работы измерителей сопротивления заземления

Виды измерителей сопротивления заземления

1. По принципу индикации:

2. По конструктивному исполнению:

3. По функциональным возможностям:

4. По методу измерения:

Популярные модели измерителей сопротивления заземления

ИС-10

М416

SEW 2105 ER

Как правильно проводить измерения сопротивления заземления

Факторы, влияющие на точность измерений сопротивления заземления

Нормативные требования к сопротивлению заземления

Сравнение измерителей сопротивления заземления с мультиметрами

Перспективы развития технологий измерения сопротивления заземления

Заключение

Приборы для измерения сопротивления заземления

Обзор приборов

Принцип работы измерителей

Измерители сопротивления заземления

Принцип действия заземления

Основные требования к сопротивлению контура заземления на различных объектах

Зависимость сопротивления заземления от материалов и грунта

Необходимые условия для измерения сопротивления заземления

Виды приборов для измерения сопротивления заземления

Прибор для измерения сопротивления М-416

Измеритель сопротивления заземления ИС-10

Измеритель сопротивления заземления СА 6412

Измеритель сопротивления заземления–1820 ER

Измеритель сопротивления заземления SEW 2705 ER

Часто задаваемые вопросы

Прибор для измерения сопротивления контура заземления

Что это такое

Для чего необходимо измерять заземление

Условия для измерения

Приборы

М-416

ИС-10

СА 6412

1820 ER

SEW 2705 ER

Как правильно измерять

Измеритель сопротивления заземления М416 и другие приборы

Виды приборов

Общий порядок работы

Особенности схемы включения для точных измерений

Другие измерительные приборы

Отечественные модели

Иностранные модели

Как проверить контур заземления самому,метод электрочайника

Все гениальное просто…

А теперь советы «опытных электриков»:

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?
