Прибор измеряющий силу действующую на тело. Приборы для измерения силы: динамометры, акселерометры и другие устройства — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие существуют приборы для измерения силы. Как работает динамометр. Что такое акселерометр и где он применяется. Какие еще устройства используются для определения силы и ускорения.

Содержание

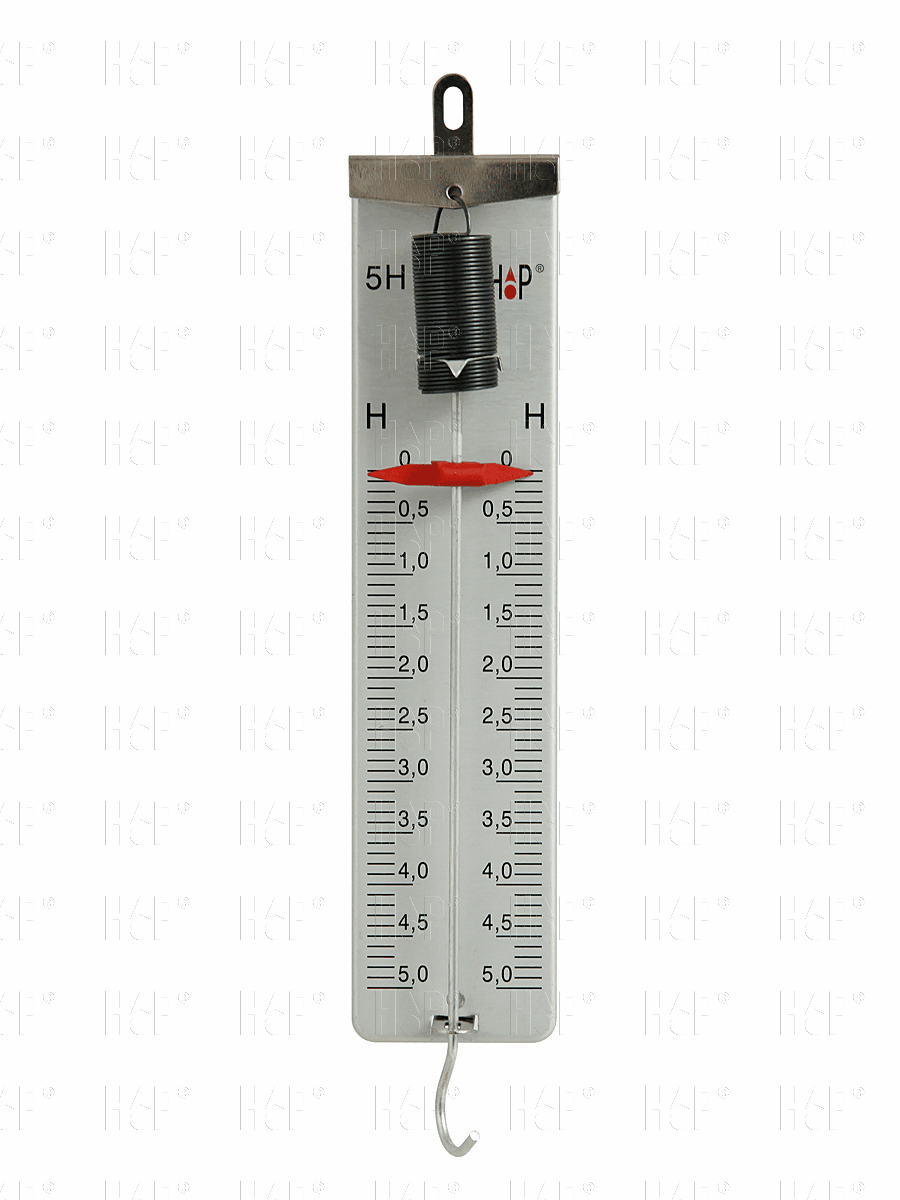

Динамометр — классический прибор для измерения силы

Динамометр является одним из наиболее распространенных и простых приборов для измерения силы. Его принцип действия основан на упругой деформации пружины под действием приложенной силы.

Устройство динамометра включает следующие основные элементы:

Корпус с градуированной шкалой
Упругая пружина
Крючок или другое приспособление для крепления груза
Указатель (стрелка), соединенный с пружиной

Как работает динамометр? При подвешивании груза пружина растягивается, и указатель перемещается вдоль шкалы, показывая величину действующей силы. Шкала динамометра обычно проградуирована в ньютонах.

Акселерометр — прибор для измерения ускорения

Акселерометр — это устройство, измеряющее проекцию кажущегося ускорения. Он позволяет определить силу, действующую на тело, через измерение ускорения.

Принцип работы акселерометра основан на втором законе Ньютона: F = ma. Измеряя ускорение a и зная массу тела m, можно вычислить действующую силу F.

Где применяются акселерометры?

В системах управления ракет
В авиационных приборах
В смартфонах и планшетах
В автомобильных системах безопасности
В сейсмографах

Тензодатчики — измерение силы через деформацию

Тензодатчики позволяют измерять силу через определение деформации упругого элемента. Принцип их работы основан на изменении электрического сопротивления проводника при его растяжении или сжатии.

Основные преимущества тензодатчиков:

Высокая точность измерений
Возможность измерения больших сил
Компактные размеры
Простота интеграции в электронные системы

Тензодатчики широко применяются в весах, испытательном оборудовании, системах контроля нагрузок.

Пьезоэлектрические датчики силы

Пьезоэлектрические датчики используют свойство некоторых кристаллов генерировать электрический заряд под действием механического напряжения. Это позволяет преобразовывать силу в электрический сигнал.

Ключевые особенности пьезоэлектрических датчиков силы:

Высокое быстродействие
Широкий динамический диапазон
Высокая чувствительность
Компактность

Такие датчики применяются для измерения быстро меняющихся сил, например, в баллистике, при испытаниях двигателей, в системах контроля качества.

Гидравлические и пневматические силоизмерители

В этих приборах сила преобразуется в давление жидкости или газа. Давление измеряется манометром, что позволяет определить действующую силу.

Преимущества гидравлических и пневматических силоизмерителей:

Возможность измерения очень больших сил
Простота конструкции
Надежность
Возможность дистанционного измерения

Такие устройства часто используются в промышленности, строительстве, при испытаниях крупногабаритных конструкций.

Современные цифровые измерители силы

Цифровые измерители силы сочетают в себе различные сенсоры с электронными системами обработки данных. Это позволяет получать точные результаты измерений в цифровом виде.

Возможности современных цифровых измерителей силы:

Высокая точность измерений
Автоматическая калибровка
Хранение и передача данных
Программируемые режимы измерений
Интеграция с компьютерными системами

Такие приборы находят применение в научных исследованиях, высокотехнологичных производствах, медицине.

Как выбрать подходящий прибор для измерения силы?

При выборе прибора для измерения силы следует учитывать несколько ключевых факторов:

Диапазон измеряемых сил
Требуемая точность измерений
Условия эксплуатации (температура, влажность и т.д.)
Динамика измеряемых сил (статические или быстро меняющиеся)
Необходимость интеграции с другими системами
Стоимость прибора и обслуживания

Правильный выбор измерительного прибора позволит получать достоверные данные о действующих силах в конкретных условиях применения.

Калибровка и поверка приборов для измерения силы

Для обеспечения точности измерений приборы для определения силы требуют регулярной калибровки и поверки. Это особенно важно для устройств, используемых в научных исследованиях, промышленности и торговле.

Основные этапы калибровки измерителей силы:

Подготовка эталонных грузов или силозадающих устройств

Снятие показаний прибора при различных нагрузках
Построение калибровочной кривой
Определение погрешности измерений
Настройка прибора (при необходимости)

Периодичность калибровки зависит от типа прибора, интенсивности его использования и требований к точности измерений.

Перспективы развития приборов для измерения силы

Развитие технологий открывает новые возможности для создания более совершенных приборов измерения силы. Некоторые перспективные направления:

Использование наноматериалов для создания сверхчувствительных сенсоров
Применение квантовых эффектов для высокоточных измерений
Разработка «умных» датчиков с функциями самодиагностики и адаптации
Создание беспроводных сетей распределенных датчиков силы
Интеграция измерителей силы с системами искусственного интеллекта

Эти инновации позволят расширить возможности измерения сил в различных областях науки и техники.

Колебания груза на пружине — урок. Физика, 9 класс.

Механическая колебательная система, состоящая из пружины с коэффициентом упругости (жёсткостью) \(k\), один конец которой жёстко закреплён, а на втором находится груз массы \(m\), называется пружинным маятником.

Рис. \(1\). Колебания пружинного маятника

Рассмотрим простейший пружинный маятник — движущееся по горизонтальной плоскости твёрдое тело (груз), прикреплённое пружиной к стене (рис. \(1\)). Допустим, что силы трения не оказывают существенного влияния на движение груза.

Первоначально пружина не деформирована (не растянута и не сжата), поэтому никакие силы в горизонтальном направлении на груз не действуют. Точка О — положение равновесия груза.

Переместим груз вправо. Пружина при этом растянется, и в ней возникнет сила упругости, направленная влево, к положению равновесия, и по модулю равная:

Fупр=kx=kA,

где \(x=A\) — максимальное (амплитудное) отклонение груза от положения равновесия.

Если отпустить груз, то под действием силы упругости он начнёт ускоренно перемещаться влево, к точке \(О\), по мере приближения к которой скорость груза будет возрастать от нуля до некоторого максимального значения. При приближении к точке равновесия деформация пружины уменьшается, а значит, уменьшается и сила упругости. Так как груз имеет скорость при прохождении положения равновесия, то он по инерции продолжает свое движение влево. Теперь пружина начинает сжиматься (деформация сжатия), что приводит к возникновению силы упругости, направленной вправо, т.е. к положению равновесия. По мере возрастания степени деформации пружины сила растет и все больше тормозит движение груза. В конце концов, груз останавливается.

Но сила упругости, направленная к точке \(О\), будет продолжать действовать, поэтому груз вновь придёт в движение в обратную сторону, вправо, и на обратном пути его скорость будет возрастать от нуля до максимального значения в точке \(О\).

Движение груза от точки \(О\) к крайней правой точке снова приведёт к растяжению пружины, опять возникнет сила упругости, направленная к положению равновесия и замедляющая движение груза до полной его остановки.

Мы описали одно полное колебание.

В каждой точке траектории, кроме положения равновесия, на груз действует сила упругости пружины, которая направлена к положению равновесия.

Второй закон Ньютона для такой системы при условии отсутствия внешних сил и сил трения имеет вид:

ma=−kx, откуда

a=−kmx — ускорение пружинного маятника.

Обрати внимание!

Данная формула справедлива и для вертикального пружинного маятника (рис. \(2\)) в котором действуют сила тяжести груза и сила упругости пружины.

Рис. \(2\). Колебания вертикального пружинного маятника

Обрати внимание!

Ускорение тела, колеблющегося на пружине, не зависит от силы тяжести, действующей на это тело. Сила тяжести только приводит к первоначальному изменению (смещению вниз) положения равновесия (рис. \(3\)).

Рис. \(3\). Изображение смещения маятника

Период свободных колебаний пружинного маятника определяется по формуле Гюйгенса:

T=2πmk, где

\(m\) — масса груза,

\(k\) — коэффициент жёсткости пружины.

Пружинные маятники широко используются в качестве акселерометра в системах управления баллистических ракет, контактных взрывателях артиллерийских и авиационных боеприпасов и т. п.

Акселерометр (лат. accelero — «ускоряю» и др.-греч. μετρέω — «измеряю») — прибор, измеряющий проекцию кажущегося ускорения (разности между истинным ускорением объекта и гравитационным ускорением). Как правило, акселерометр представляет собой чувствительную массу, закреплённую в упругом подвесе. Отклонение массы от её первоначального положения при наличии кажущегося ускорения несёт информацию о величине этого ускорения.

Рис. \(4\). Схема акселерометра

На рисунке \(4\) — схема простейшего акселерометра. Груз закреплён на пружине. Демпфер подавляет колебания груза. Чем больше кажущееся ускорение, тем сильнее деформируется пружина, изменяя показания прибора.

Источники:

Рис. 1. Колебания пружинного маятника. © ЯКласс.
Рис. 2. Колебания вертикального пружинного маятника. © ЯКласс.

Рис. 3. Изображение смещения маятника.

Рис. 4. Схема акселерометра.
