Виды приборов для измерения артериального давления

Артериальное давление является одним из важнейших показателей состояния сердечно-сосудистой системы. Для его измерения используются специальные приборы — тонометры. Существует несколько основных видов тонометров:

Механические (анероидные) тонометры
Полуавтоматические электронные тонометры
Автоматические электронные тонометры

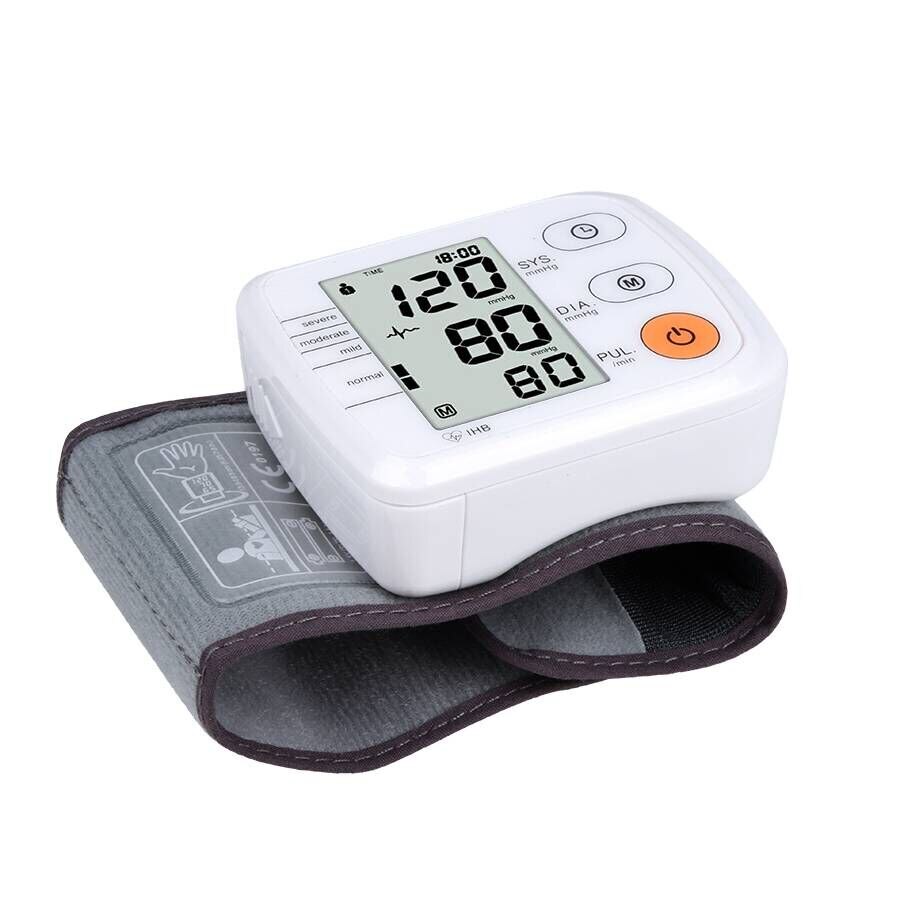

Запястные тонометры

Механические тонометры считаются наиболее точными, но требуют определенных навыков использования. Электронные автоматические модели проще в применении и подходят для домашнего использования.

Принцип работы тонометра

Как работает тонометр для измерения давления? Основной принцип заключается в следующем:

На плечо или запястье накладывается манжета
В манжету нагнетается воздух, пережимая артерию
Затем воздух постепенно спускается
В момент появления пульсации фиксируется систолическое (верхнее) давление
При исчезновении пульсации фиксируется диастолическое (нижнее) давление

В механических тонометрах врач прослушивает тоны с помощью стетоскопа. Электронные модели используют осциллометрический метод, анализируя колебания давления в манжете.

Как правильно выбрать тонометр для домашнего использования

При выборе тонометра для измерения давления в домашних условиях стоит обратить внимание на следующие факторы:

Тип прибора — для домашнего использования подойдут автоматические модели
Размер манжеты — она должна соответствовать обхвату руки
Точность измерений — погрешность не более 3 мм рт. ст.

Наличие памяти для хранения результатов
Возможность подключения к смартфону или компьютеру
Наличие индикатора аритмии
Удобство использования и понятный интерфейс

Рекомендуется выбирать модели проверенных производителей, имеющие необходимые сертификаты.

Особенности измерения давления у разных групп пациентов

Измерение артериального давления имеет некоторые особенности в зависимости от категории пациентов:

Измерение давления у пожилых людей

У пожилых пациентов часто наблюдается повышенная жесткость сосудов, что может влиять на точность измерений. Рекомендуется:

Использовать тонометры с функцией обнаружения аритмии
Проводить измерения в положении сидя после 5-минутного отдыха
Делать несколько замеров с интервалом 1-2 минуты

Измерение давления у беременных

При беременности важно контролировать артериальное давление для своевременного выявления гестоза. Особенности:

Измерения проводят в положении лежа на левом боку
Манжету накладывают на правую руку
Рекомендуется использовать автоматические тонометры

Измерение давления у детей

Для измерения давления у детей требуются специальные педиатрические манжеты. Важно:

Подобрать манжету по размеру руки ребенка
Использовать приборы с пониженным давлением нагнетания
Обеспечить спокойную обстановку при измерении

Нормы артериального давления

Какое артериальное давление считается нормальным? Согласно рекомендациям Всемирной организации здравоохранения:

Оптимальное давление: менее 120/80 мм рт. ст.
Нормальное давление: менее 130/85 мм рт. ст.
Высокое нормальное: 130-139/85-89 мм рт. ст.

Артериальная гипертензия: 140/90 мм рт. ст. и выше

Однако нормы могут отличаться в зависимости от возраста, пола и наличия сопутствующих заболеваний. Окончательный диагноз может поставить только врач на основании комплексного обследования.

Как часто нужно измерять артериальное давление?

Частота измерений артериального давления зависит от состояния здоровья человека:

Здоровым людям достаточно проверять давление 1-2 раза в год
При наличии факторов риска — 1 раз в 3-6 месяцев
Пациентам с гипертонией — ежедневно утром и вечером
При подборе антигипертензивной терапии — 3-4 раза в день

Важно вести дневник артериального давления, записывая результаты измерений. Это поможет врачу оценить эффективность лечения и при необходимости скорректировать терапию.

Заключение

Регулярный контроль артериального давления играет важную роль в профилактике и лечении сердечно-сосудистых заболеваний. Современные тонометры позволяют легко измерять давление в домашних условиях. При выборе прибора стоит обратить внимание на его точность, удобство использования и дополнительные функции. В случае стабильно повышенных показателей необходимо обратиться к врачу для обследования и назначения лечения.
