Как только появилась мода на скрытую проводку, возникли проблемы, связанные с эксплуатацией и устранением повреждений электрических кабелей внутри стен. При открытой проводке, которая была популярна раньше, все было наглядно. Теперь вопрос поиска повреждений стал актуален, так как найти обрыв провода в стене – задача не из легких.

Содержание

  • 1 Поиск проводки в стене
  • 2 Причины обрыва
  • 3 Логика поиска
  • 4 Минимальный набор для поиска повреждений
  • 5 Алгоритм поиска дефектов
  • 6 Чем можно заменить трассоискатель

Поиск проводки в стене

Причины обрыва

Случаев, при которых может повредиться электрический кабель внутри стены не много, они обусловлены тремя факторами: неправильным монтажом и эксплуатацией, механическими повреждениями и временем.
К причинам обрыва относятся:

  • Слабый контакт или неудовлетворительная работа мастера подключения.
  • Повреждение провода своими руками в результате ремонтных работ.
  • Обветшание проводки.
  • Перегрузка сети или резкие скачки напряжения, при которых происходит точечное обгорание проводов.

Результатом неисправности проводки не всегда является отсутствие электричества. Частичный обрыв кабеля может выражаться в искрении, коротких замыканиях или отсутствии нуля в сети. Если периодически срабатывает защитная автоматика – это тоже может указывать на повреждения проводов в сети.
При появлении таких симптомов следует сразу отключать электричество, так как найти скрытый провод в стенах сразу будет проблематично. Обесточивание позволит избежать пожара при коротком замыкании, искрении и перегрузки сети, если в ней отсутствует ноль.

Знание причины обрыва электрических проводов поможет сориентироваться при поиске места дефекта.

Логика поиска

Самое простое, найти неисправность, если она произошла в результате механического повреждения и проявилась сразу. В этом случае осматриваются места, где было произведено сверление, вбиты гвозди или завинчены шурупы. Это самые распространенные причины, которые могут механически повреждать электрические кабели в стене.

ВАЖНО: неисправность электропроводки может проявиться не сразу, а спустя время.

Обрыв проводов внутри стен происходит редко. Перед тем, как искать повреждения внутри стен следует проанализировать, не появилось ли изменений в конструкции помещения. Профессиональные электрики советуют в первую очередь обследовать те места, где разрывы электропроводки возникают чаще всего: на стыке плит при смещении, в районе трещин бетонных и деревянных стен. Повреждения происходят и на выходе проводов из стены.
Если нет видимых причин для обрыва провода, определение места разрыва потребует использования специальных приборов и инструментов.

Минимальный набор для поиска повреждений

В минимальный набор для поиска входит:

  1. Индикаторная отвертка.

    Прибор представляет собой индикатор напряжения. При наличии в сети напряжения на конце отвертки загорается индикаторная лампочка.
  2. Трассоискатель.

    Задача трассоискателя определить положение и глубину залегания кабеля в стене. Прибор позволяет провести мониторинг провода и обнаружить его дефекты.
  3. Мультиметр.

    Мультиметр является инструментом для тестирования характеристик электрической сети. Минимальный набор функций бытового мультиметра позволяет определить силу тока, напряжение и сопротивление между двумя точками сети.

Кроме этого пригодятся обычная отвертка и пассатижи.

Алгоритм поиска дефектов

Для обнаружения места обрыва следует действовать по следующей схеме:

  1. Определяется автомат, от которого запитана поврежденная розетка, выключатель или другой потребитель энергии.
  2. Устанавливается участок, на котором произошел обрыв с использованием мультиметра.
  3. Трассоискателем находится место обрыва внутри стены.

Установить автомат, через который подключена неработающая розетка можно с помощью индикаторной отвертки. Наличие фазы позволит, включая и выключая автоматы, быстро вычислить искомый. При его отключении фаза в розетке пропадет.

Если обрыв произошел на нулевой жиле, индикаторная отвертка реагирует на ней слабым свечением. В результате неопытные мастера трактуют это, как наличие двух фаз. При контакте с истинной фазой контрольная лампочка должна загореться ярко.

Найденный автомат отключают и начинают проверку поврежденного провода мультиметром. Прозвон делается на участках, которые ограничены соединениями. Сначала проверяется участок от автомата до распределительной коробки, при её наличии, затем от коробки до розетки. Если прибор фиксирует нулевое сопротивление, значит провод в этом интервале целый, если бесконечность – на участке произошел обрыв. Не найдя дефектов, продолжают прозвон следующего участка – от распеделительной коробки до розетки и линии от розетки до розетки. Таким образом, находится участок линии, на котором произошло повреждение.
Точное место обрыва кабеля определяют трассоискателем, состоящим из генератора и приемника. Клеммы генератора следует закрепить на проводах, установив плюсовой контакт на поврежденный провод, а минусовой – к целой. Прибор должен быть обеспечен заземлением, для этого отдельная клемма подключается к общему щитку.

При включении прибора, генератор создает в оборванном проводе импульсы. Приемник трассоискателя, получая сигнал, издает характерный звук. Обследуя стену с помощью приемника, обрыв будет находиться в той точке, где приемник прекратил издавать свой звук.
Для более точного установления места разрыва проверку следует проводить с двух сторон от повреждения. Обычно такой участок определяется с погрешностью 10-15см. Чем точнее будет установлено место обрыва, тем лучше.

Оборванный нулевой провод – источник повышенной опасности. Ток при этом продолжает поступать в розетку. Начав поиск обрыва можно получить серьезные травмы. Если есть подозрения на обрыв нуля, перед тем началом работ, следует отключить вводный автомат и полностью обесточить помещение.

Чем можно заменить трассоискатель

В случае, если трассоискателя нет, опытные домашние мастера советуют воспользоваться радиоприемником. Данный способ стоит использовать только в том случае, если оборван фазный провод, так как найти провод, находящийся в стене необходимо будет под напряжением. Процент погрешности будет выше, но ориентировочное место обрыва кабеля радиоприемник покажет.
Чтобы воспользоваться этой методикой, необходимо включить в проблемную розетку прибор слабой мощности. Это может быть электробритва или электрический ночник. Радиоприемник настраивается на прием «средних волн». Вдоль линии провода медленно проводят включенным приемником. Приемник начинает фонить с частотой 50 Гц. При достижении места обрыва радио перестает издавать какие-либо звуки, либо интенсивность их заметно снижается. Так прибор находит место обрыва провода.
Изложенная методика позволит найти обрыв своими руками, если известна схема проводки и имеется представление о расположении проводов внутри стен. Если прокладка проводки проводилась по нормам, то расположение проводов имеет строгую вертикаль и горизонталь, а любой поворот будет равен 90 градусам. Но существующая норма – не гарантия правильного расположения проводов.
При отсутствии информации о расположении проводки, стоит доверить работу профессионалам. Приборы, которые определяют схему разводки электрокабелей в стенах, работают по принципу металлоискателей и в неопытных руках практически бесполезны, так как при их использовании возникает слишком много помех. Особенно сложно любителю найти повреждения внутри бетонных стен. Здесь помогут только знания: стандартных схем проводки и проблемных мест, в которых обрыв наиболее вероятен.

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

  • замена электрического кабеля
  • нет заземления
  • различные неисправности с электрикой
  • работы по сверлению стены
  • монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять. Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

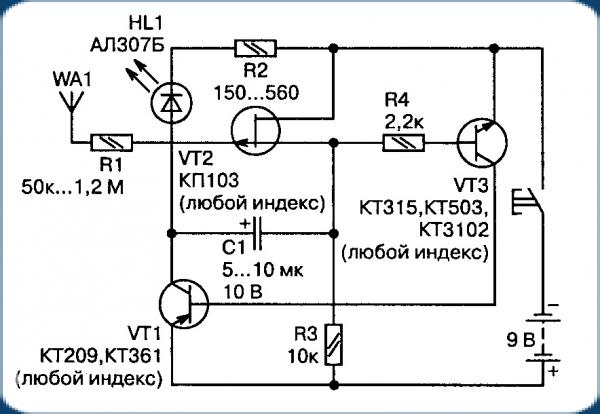

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт . В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы.

Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров . Основные характеристики устройства:

  • контроль работы предохранителей
  • нахождение фазных кабелей
  • проверка фазности счётчика электроэнергии
  • возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал.

Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014 . Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M . Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров . Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

В поисках обрыва — экстремальный электрический забор для собак 2023 Сделай сам

Поиск и устранение обрыва провода

В течение всего срока службы электрического забора для собак нередки случаи обрыва провода. Если провод порвется, ваш передатчик сообщит вам об этом непрерывным звуковым сигналом и миганием. Вы также можете заметить, что ваши ошейники-приемники больше не реагируют, когда вы приближаетесь к проводу.

Выполнение теста короткого шлейфа

Передатчик вашего собачьего забора сообщит вам о разрыве линии, включив сигнал тревоги. Если ваш передатчик подает сигнал тревоги, и вы думаете, что у вас может быть обрыв провода, первое, что нужно проверить, — это функциональность передатчика вашего собачьего забора. Суть теста короткой петли состоит в том, чтобы создать на передатчике крошечную петлю из собачьего провода, чтобы увидеть, продолжает ли ваш передатчик подавать сигнал тревоги, когда эта короткая петля провода подключена.

Вот как выполнить тест короткой петли:

  • Отсоедините все провода, идущие к передатчику вашего собачьего забора.
  • Отрежьте небольшой кусок провода (12 дюймов) и зачистите оба его конца.
  • Подсоедините каждый конец к двум клеммам, идущим к передатчику изгороди для собак, создав маленькую петлю.
  • Подключите передатчик вашего собачьего забора.
Как выполнить тест короткого шлейфа Как отключить все провода

Ваш передатчик все еще издает звуковой сигнал? Это означает, что возникла проблема с передатчиком вашего собачьего забора. Пожалуйста, свяжитесь с нами по телефону 800-305-6116, чтобы узнать, распространяется ли гарантия на ваш передатчик. Ваш передатчик перестал издавать звуковой сигнал, когда к нему была подключена короткая петля? Это означает, что, вероятно, проблема в проволоке вашего собачьего забора. Если звуковой сигнал прекращается во время тестирования с использованием короткой петли, вы можете проверить ошейник с помощью короткой петли, если хотите.

Поместите ошейник рядом с короткой петлей, убедившись, что на передатчике установлен достаточно низкий диапазон. Держите ошейники-приемники на расстоянии нескольких дюймов от петли и убедитесь, что в ошейник вставлены новые батарейки. Ваш собачий ошейник должен издавать звуковой сигнал, когда вы кладете его рядом с проволокой.

Проверка целостности провода с помощью мультиметра

Мультиметр также можно использовать для проверки работоспособности основного контура. Мультиметр можно приобрести в любом хозяйственном или хозяйственном магазине.

Начните с установки мультиметра в положение непрерывности, которое напоминает динамик. Затем прикоснитесь кончиками металлических ножек к концам скрученной проволоки. Затем прислушайтесь к звуковому сигналу мультиметра. Если это так, это означает, что у вас есть непрерывность в проводе вашего собачьего забора. Это означает, что ваша петля исправна и у вас нет обрыва провода. Если у вас нет обрыва провода, проблема может быть в ошейнике или передатчике.

Способы обнаружения обрыва провода

Набор для обнаружения обрыва провода

Вы можете найти место обрыва провода с помощью набора для обнаружения обрыва провода. Он включает в себя мини-передатчик и AM-радио.

На основе наших обширных испытаний было установлено, что это устройство хорошо работает только для систем забора с проволочной сеткой менее 500 футов. Кроме того, разрывы должны быть чистыми, а не частичными или затухающими.

Используйте локатор обрыва провода

Что делать:

  • Отключите передатчик изгороди от сети.
  • Подсоедините локатор обрыва провода к витому проводу.
  • Заземлите передающий блок, присоединив прилагаемый провод к центральному винту электрической розетки.
  • Подключите передающий модуль так, чтобы загорелись оба индикатора на передатчике.
  • Включите AM-радио, переведя станцию ​​на 530 кГц. Возможно, вам придется настроить циферблат на канал, на котором нет радиостанции.
  • Начните следовать по витому проводу с радио к основной петле собачьего забора. Вы начнете слышать комбинацию двух звуков, когда будете следовать за скрученным проводом. В случае обрыва витого провода звук будет медленно переключаться с двух звуков на один звук.
  • Если со скрученной проволокой все в порядке, начните следовать за основной петлей изгороди. Вы начнете слышать один устойчивый звук. Следите за проволочной изгородью, пока этот тон не станет мягче или не начнет меняться. Начните копать вокруг этой области и найдите оба конца, где ваш провод сломался.
  • В случае возникновения помех отсоедините витой провод от основного шлейфа и подключите оба конца основного шлейфа к передающему устройству. Вам нужно будет подключить удлинитель к основному контуру, чтобы включить его.

Визуальный осмотр

Поиск помех

Обрывы проводов обычно вызываются следующими вещами: кромкообрезными станками, очистителями сорняков, аэраторами газонов и грызунами. Физическая прогулка по периметру в поисках признаков любой из этих ситуаций — это первый способ найти обрыв провода.

Во-вторых, нужно проверить, где расположены сращивания или разъемы проводов. Иногда это место, где провода могут случайно разорваться.



  • Начните с передатчика. Осмотрите провод от точки выхода через дверь, стену или окно. Внимательно осмотрите, где витая проволока выходит из вашего дома. Это обычное место, где провод может быть сломан. Осмотрите землю, где находится витая проволока, на наличие возможных участков помех.
  • Пройдитесь по периметру в поисках любых неровностей в земле. Обратите особое внимание на проезжую часть, дорожку, тротуар и участки с интенсивным пешеходным движением. Эти области являются наиболее распространенными местами, где можно найти обрывы проводов. Внимательно следите за краевыми линиями на проезжей части и тротуарах.

Метод радиочастотного дросселя

Вы также можете использовать метод радиочастотного дросселя для поиска обрыва провода. Во-первых, вам нужно будет приобрести РЧ-дроссель в местном магазине электроники или в хозяйственном магазине. Затем отсоедините провода от передатчика и замените их дросселем — один конец дросселя в каждом выводе на блоке управления. Затем полностью увеличьте уровень сигнала. При установленном дросселе не должно быть ошибки обрыва провода. Теперь возьмите два конца провода и прикрепите по одному к каждой стороне дросселя, обернув провод вокруг дросселя. Убедитесь, что дроссель касается неизолированного конца каждого провода. Используйте AM-радио, чтобы обнаружить разрыв, обойдя периметр и прислушиваясь к тишине. Должна быть слышна пульсация там, где провод цел, и тишина там, где находится обрыв.

Для частичной замены проволоки изгороди для собак:

Если проволока изгороди для собак устарела, подумайте о ее замене, прежде чем тратить слишком много времени на поиск и ремонт разрыва проволоки. Проволока для забора для собак относительно недорогая, и ее легче установить во второй раз. Вы можете решить пропустить дорожки и подъездные пути. Вместо этого вы можете соединить их с обоих концов, хотя рекомендуется проверять участки при замене каждой секции провода.

  • Для начала найдите концы витой проволоки, которые соприкасаются с основной петлей вашего электрического забора для собак.
  • Отсоедините витой провод от основного контура. Зачистите около ½ дюйма провода от скрученного провода, чтобы вы могли видеть медь. Скрутите оба конца проволоки вместе, временно.
  • Подойдите к передатчику вашего забора для собак и проверьте непрерывность с помощью измерителя. Если ваша витая проволока в порядке, переходите к следующему шагу. Если это не так, замените витой провод или найдите место разрыва в витом проводе. Если у вас сломался витой провод и вы его ремонтировали или заменяли, временно подключите витой провод к основному шлейфу. Подойдите к коробке передатчика вашего собачьего забора и проверьте непрерывность. Если периметр вашего основного забора для собак прошел испытания, отремонтируйте или замените только витую проволоку. Нет необходимости смотреть дальше. Если у вас все еще нет полного цикла, перейдите к следующему шагу.
  • Если вы выяснили, что обрыв не в скрученном проводе, начните частично заменять сомнительные участки вашего провода. После того, как вы заменили определенные участки провода, вернитесь к передатчику, чтобы проверить, устранена ли проблема. Вы также можете протянуть кусок стандартной проволоки с каждого конца витой проволоки к середине забора и соединить их с петлей. Это облегчает выделение разрыва, позволяя уменьшить область поиска потенциальных разрывов.
Устранение обрыва провода

Устранение разрыва

Обнаружив обрыв провода, снимите ½ дюйма изоляции с каждой стороны, а затем используйте водонепроницаемую капсулу для сращивания или водонепроницаемую гайку, чтобы снова соединить два конца. Если провод слишком короткий, чтобы соединить два конца, вы можете просто соединить другой отрезок провода, чтобы создать соединение.
