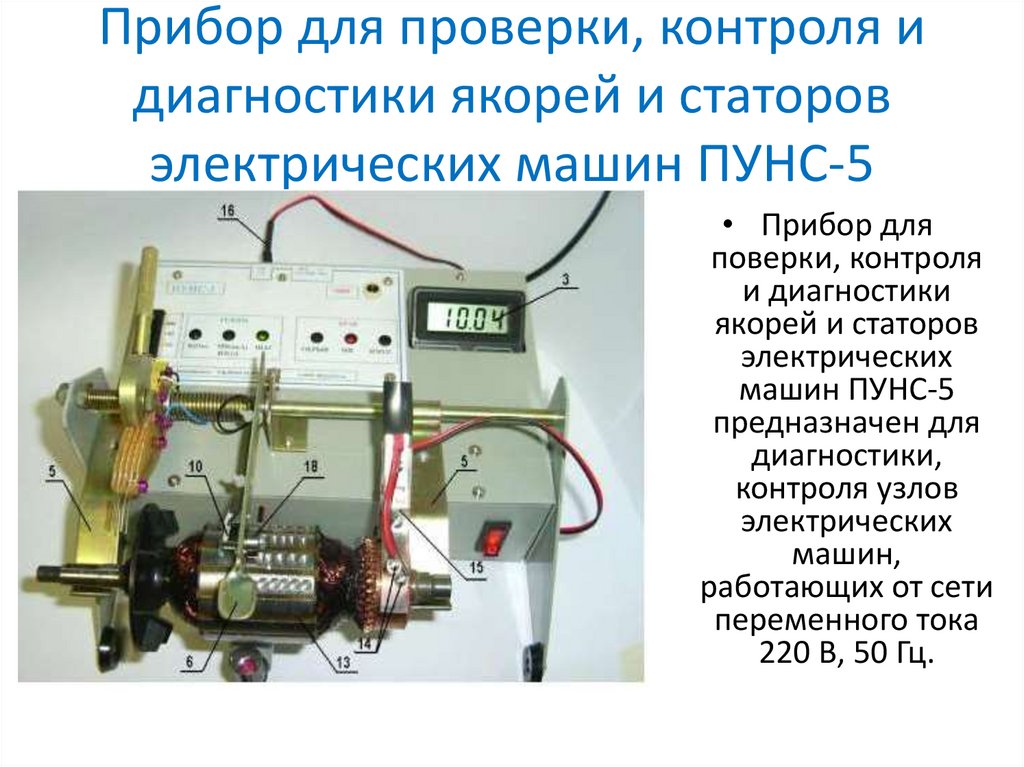

Прибор проверки ротора: ПУНС-5 прибор для проверки якорей и статоров электрических машин от ООО БВС, купить в России https://ooobvs.ru

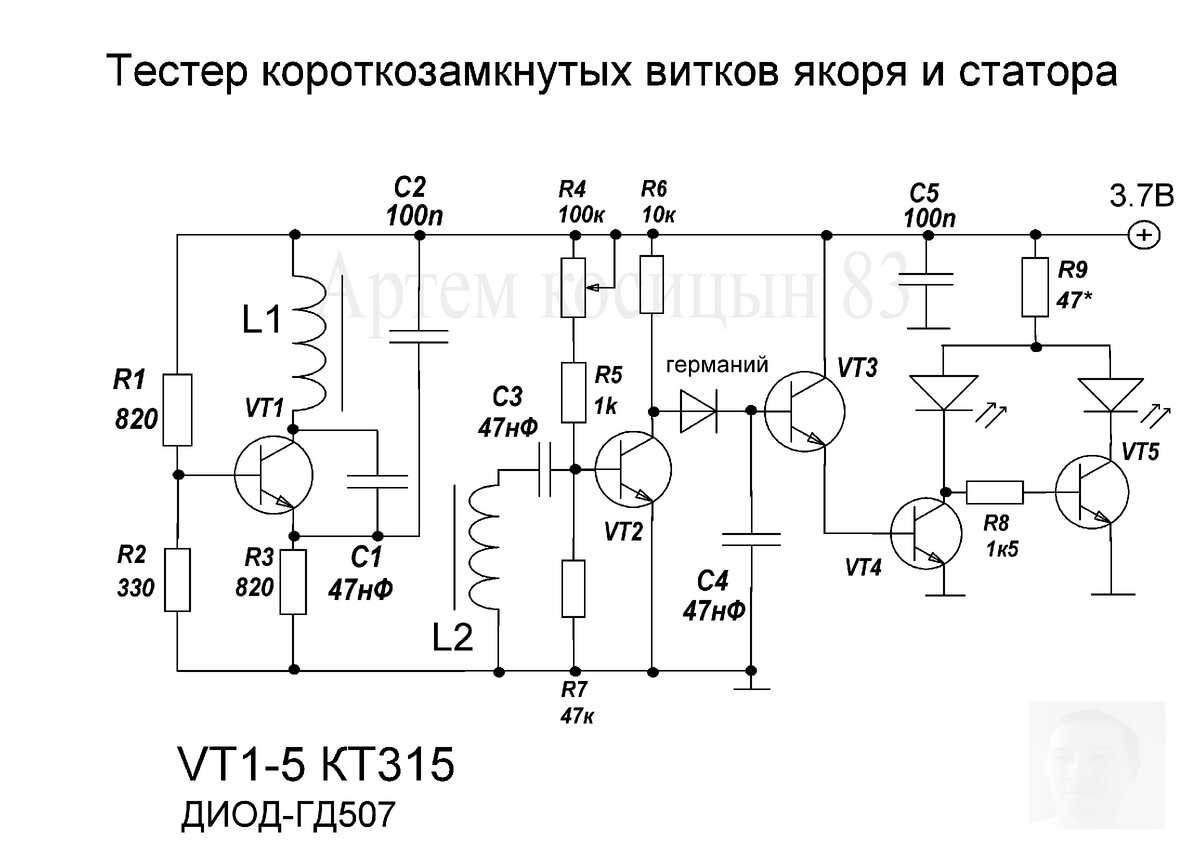

Прибор для проверки якорей и статоров ИКЗ-3

ИКЗ-3 — третье, модернизированное поколение портативного диагностического прибора определения КОРОТКОЗАМКНУТОСТИ ВИТКОВ и МЕЖОБМОТОЧНОГО замыкания статоров и роторов электродвигателей. Индуктивным способом создается электромагнитный высокочастотный (20кГц) поток напряжением более 60 В, при любых изменениях электромагнитного потока в диагностируемых обмотках, прибор сменит индикацию с ЗЕЛЕНОГО на КРАСНЫЙ цвет.

Применяемость:

• Роторы и статоры ручного инструмента, мощностью до 3 кВт
• Якоря и статоры автомобильных генераторов и стартеров
• Катушки реле и другие намотки
• Тороидальные трансформаторы
• Последующая проверка после токарной или иной проточки коллектора на наличие токопроводящего сора (обнаружение мельчайшего фрагмента)

Эксплуатация ИКЗ

ИКЗ-3,2 (2018 г) — модернизированное поколение ИКЗ-3, у которого реализовалась функция автокалибровки (автоматическая регулировка чувствительности катушек, намотка которых, была ювелирно выверена с научной педантичностью), что обеспечивает высокую точность диагностики как самых малых двигателей (длиной пакета 20 мм и определения короткозамкнутого витка обмотки от 1 ВИТКА), так и 3 кВт мастодонтов.

Прибор позволяет моментальную обработку информации при вращении ротора до 3000 об/мин. Также, модернизация коснулась энергопотребления прибора, что снизило зависимость показаний от уровня заряда батарее (диапазон В).

Катушки датчиков прибора, обозначены прослабляющими пластиковый корпус пазами. Пазы ОПРЕДЕЛЯЮТ МИНИМАЛЬНУЮ ДЛИНУ трансформаторного железа диагностируемых роторов / статоров / катушек. Тумблер имеет два положение: ВКЛЮЧЕНО и ВЫКЛЮЧЕНО. Активный прибор (включенный), в холостом режиме светит красным индикатором (без взаимодействия с обмотками), при соприкосновении прибора с номинальными (участком обмоток без дефекта — без КЗ), прибор переходит в ЗЕЛЕНЫЙ цвет индикатора.

Диагностика роторов / якорей

1. Активируем прибор
2. Устанавливаем на плоскость шихтованного каркаса — параллельно пакетам и строгоперпендикулярно оси (вала) ротора!

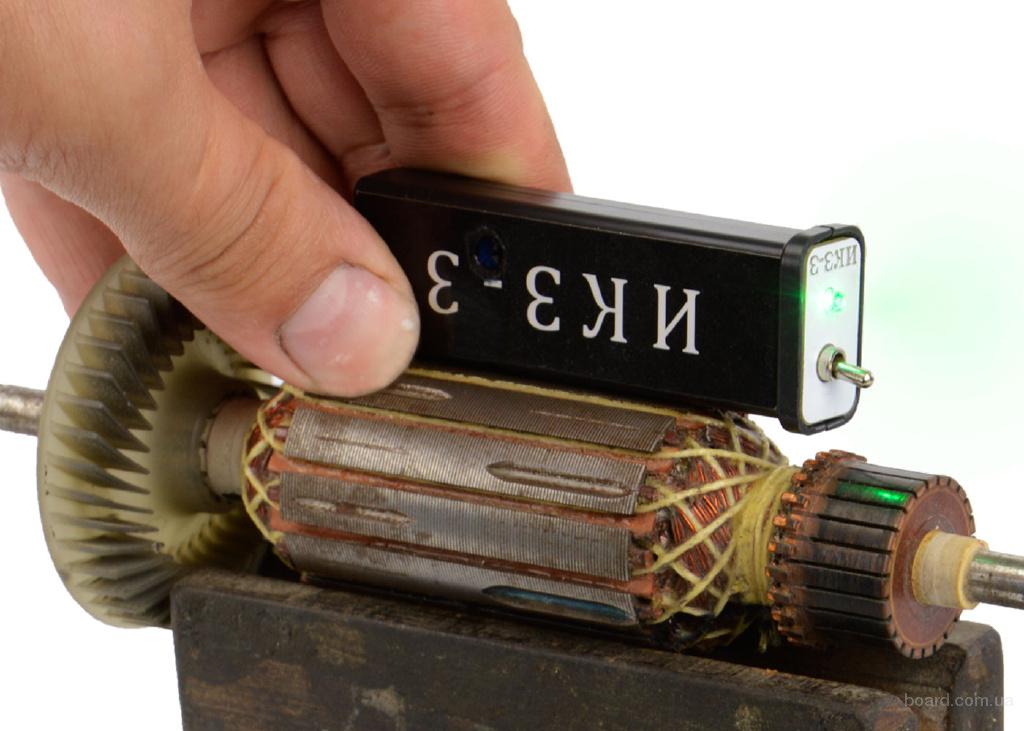

3. Проводим по окружности, сохраняя геометрические установки прибора, относительно каркаса и следим за изменениями в индикации.
   • КРАСНЫЙ — 99% наличие дефекта обмоток (МЕЖВИТКОВОГО и МЕЖОБМОТОЧНОГО КЗВ)
   • ЗЕЛЕНЫЙ — 90% отсутствия КЗВ (короткозамкнутых витков обмоток)
4. При необходимости, произведя повторный замер медленнее, прибор самонастраивается и повышает точность. Также прибор определяет пробой на коллекторе якоря.
5. Проверить при помощи мультиметра целостность обмотки (отсутствие обрыва) и отсутствие КЗ на трансформаторное железо (шихтованный каркас).

Диагностика статоров:

1. Отсутствие обрыва каждой обмотки при помощи мультиметра
2. Отсутствие КЗ обмотки на трансформаторное железо статора (каркас)
3. Замер сопротивления ОмМетром каждой обмотки (запись и сличение показаний)
4. Активация прибора ИКЗ-3
5. Помещаем прибор в индуктивную часть статора (вместо ротора / якоря), пазами к железу
   • КРАСНЫЙ — 99% наличие дефекта обмоток
   • ЗЕЛЕНЫЙ — 99% отсутствия КЗВ (короткозамкнутых витков обмоток)

ВАЖНО ПОНИМАТЬ:

• ни один прибор не обеспечивает 100% вероятности показаний
• *прибор должен плотно прилегать к шихтованному каркасу.
  Для искусственного повышения чувствительности, можно образовывать зазор, но данные могут быть неточными
• *параллельно пакетам у роторов. На практике, небольшой угол, повышает вероятность определение МЕЖОБМОТОЧНЫХ КЗВ
• работа прибором вне пластикового корпуса повышает чувствительность датчиков, НО МОЖЕТ ВЫЗВАТЬ УДАР ТОКОМ
• находящиеся рядом (менее 20 см) адаптеры питания и провода передающие ток — могут вызывать сбои показаний ИКЗ, рекомендуется работать в удалении от других приборов
• ИКЗ-3 не определяет ОБРЫВ обмотки — воспользуйтесь предварительно мультиметром

Решение проблем некорректной индикации

При нормальной эксплуатации, прибор обладает огромным ресурсом службы, т.к. собран на высококачественных элементах, а высокотехнологичная плата изготовлена в заводских условиях. При некорректной индикации диода (тухнет / светит в полнакала / одновременный свечение ЗЕЛЕНОГО и КРАСНОГО индикаторов) — ДОСТАТОЧНО ЗАМЕНИТЬ РАЗРЯЖЕННЫЙ ЭЛЕМЕНТ ПИТАНИЯ (батарея тип: CR2032, к слову, которые мы рекомендуем иметь в запасе) Если вольтаж батареи менее 3 В — индикация может быть некорректной (номинал 3,3 В, невзирая на маркировку батареи).

По «сухим» данным (экономного потребление прибора), при средней интенсивности использования, штатной батареи должно хватать, в среднем, до 2-х лет.

Купить ИКЗ-3 в интернет-магазине

Интернет-магазин Detals.Tools – является авторизированным продавцом прибора ИКЗ-3, сотрудничая НАПРЯМУЮ с производителем. Мы достаточно давно знакомы с прибором (ИКЗ-3,1 еще с резистором чувствительности), как потребители (наша мастерская по ремонту электроинструмента), соответственно всегда окажем квалифицированную консультацию с практическими советами по диагностике. Производитель обеспечивает гарантию 60 дней и пожизненное обслуживание прибора.

---

Прибор не имеет аналогов, но остерегайтесь подделок (плагиат по схеме первого поколения, также работоспособны, но значительно отстающие по функционалу, точности и качеству сборки изделия)!

---

Прибор для проверки роторов электро двигателей (якорей)

Оглавление:

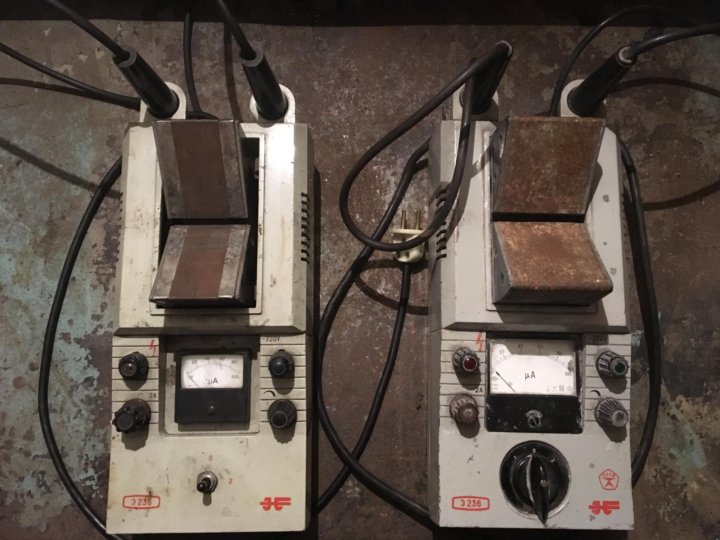

Ещё не обзавелись покупным? Тогда позвольте представить самодельное устройство для тестирования ротора электромоторов, которое было сделано из-за необходимости проверять различное оборудование, такое как сверлильные станки, шлифовальные и стиральные машинки, пылесосы и так далее. В продаже конечно встречаются специальные приборы для выполнения таких проверок, но покупка такого устройства бессмыслена, ибо сборка своими руками не стоит ни копейки.

Схема испытателя якорей моторов

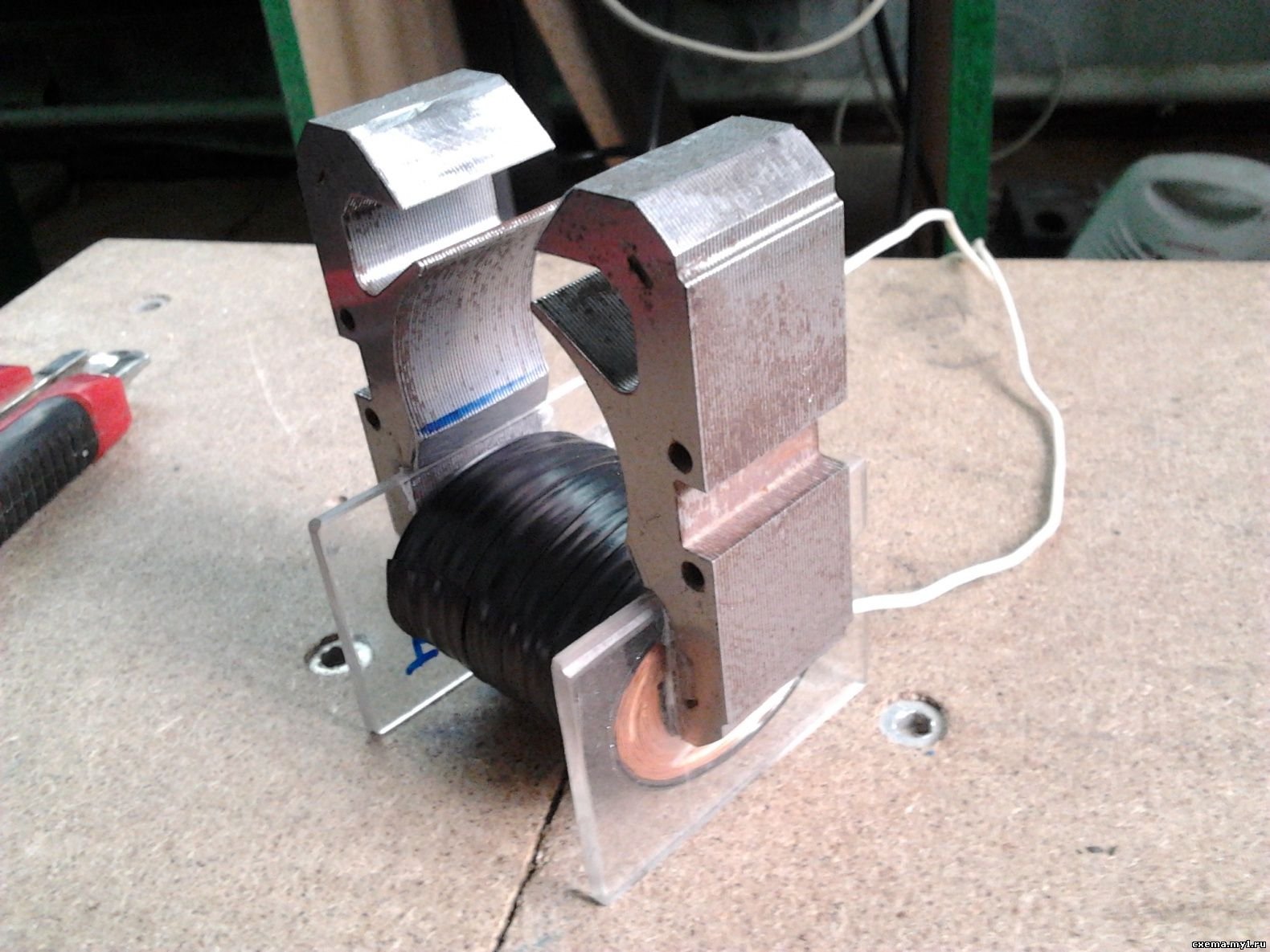

Устройство для проверки якорей электродвигателей было сделано из трансформатора от старого телевизора. Там используется регулировка в цепи 220 вольт – схема на м/с U2008, через которую она регулирует угол открывания симистора. Это имеет практическое применение, потому что для обнаружения коротких замыканий между катушками не требуется полный уровень питания, иначе маленький ротор начинает сильно дребезжать из-за неточностей соединений.

Принцип использования очень прост: поместите ротор в разрыв и положите на него пластинку от трансформаторного железа, если есть короткое замыкание между катушкой – пластина начинает вибрировать. Действие должно выполняться вращением ротора и размещением пластинки на каждом сегменте.

Дизайн готового прибора конечно не впечатляет, но это не главное – лишь бы работал.

Ток, при котором производится измерение, составляет около 0,5 А, старайтесь не превышать этого значения. Максимальное значение тока, которое составляет 1 А. При измерении нужно быть осторожным, потому что ток зависит от воздушного зазора, который увеличивает ток намагничивания когда берем испытуемый ротор и оставляем цепь включенной, ток будет быстро возрастать и может сжечь катушку, особенно если она не намотана толстой проволокой.

В устройстве использовались готовые первичные обмотки идущие от сетевого трансформатора, поперечное сечение которого имело одинаковые размеры. Оригинальная первичная обмотка трансформатора имела 2 секции, то есть половина числа с каждой стороны.

Самостоятельная намотка трансформатора

Нет трансформатора? Мотайте сами. Катушка – провод ПЭДТ-200, диаметр 0,35. Витков приблизительно 1500 с плюсом – сопротивление 40 Ом получилось, потом пропитать лаком и все высушить в печке, будет качественная и монолитная катушка. Цена прибора для проверки якорей выходит сущие копейки, так что пробуйте – все работает отлично!

Если не хотите собирать плавный регулятор тока на микросхеме 2008 – сделайте проще. Возьмите две катушки, переключаемые переключателем, более мощный ток и меньший. Для тестирования различных роторов.

Вначале положите якорь в конус и приложите пластину, когда она трясется это означает что поврежден ротор, когда она не дрожит в любой точке ротора, тогда можно быть уверенным, что короткое замыкание между катушками отсутствует.

Сердечник трансформатора лучше всего разрезать с помощью шлифовального станка, а концы в местах резания сжимаются стопорным зажимом, небольшими тисками. Что касается максимума угла, покажем его на картинке. Желтый цвет уже является крайним случаем для небольших роторов, оптимальным будет зеленый. В идеале иметь 3 таких сердечника на все случаи проверок.

Другой метод проверки ротора

Ещё одним простым способом можно проверить ротор такого электродвигателя, подключив его последовательно с лампой накаливания к сети 220 В. Предполагая, что якорь и щетки хороши, устанавливаем ротор в разных положениях, если в заданном положении не запускается, тогда разрыв или короткое замыкание ротора – лампа загорится сильнее. Можете попробовать различные мощности лампочек в зависимости от мощности двигателя. С помощью этого простого метода можно понять что ротор рабочий даже без демонтажа двигателя.

FACTS MACHINE v3 – БЕСЩЕТОЧНЫЙ ТЕСТЕР РОТОРА – Fantom Racing
